Mariusz Rudnicki PROGRAMOWANIE SYSTEMÓW CZASU RZECZYWISTEGO CZ.4

Transkrypt

1 Mariusz Rudnicki PROGRAMOWANIE SYSTEMÓW CZASU RZECZYWISTEGO CZ.4

2 Synchronizacja wątków Omawiane zagadnienia Czym jest synchronizacja wątków? W jakim celu stosuje się mechanizmy synchronizacji? Metody synchronizacji w RT OS: QNX Neutrino, RT Linux, Windows CE. Niebezpieczeństwa związane z synchronizacją. 2/49

3 Synchronizacja wątków Wątki dostarczają nowych rozwiązań ale także nowych problemów: Wspólne obszary pamięci: wielokrotne zapisy mogą zamazać oczekiwaną wartość, wątek czytający dane nie wie, kiedy dane są stabilne lub jeszcze nie, Podobne problemy występują z innymi współdzielonymi zasobami... 3/49

4 Synchronizacja wątków Problem stanowi synchronizacja pracy wątków. Rozwiązaniem problemu synchronizacji są metody przedstawione w dalszej części prezentacji. Szerzej omawiane: mutexy, zmienne warunkowe, semafory, operacje atomowe. 4/49

5 Synchronizacja wątków Pozostałe metody stosowane w QNX Neutrino: rwlocks: pozwala na wielokrotne czytanie bez możliwości zapisu, tylko jeden zapis bez możliwości czytania, jednokrotna inicjalizacja: Pierwsze wywołanie pthread_once z danym argumentem once_control powoduje wykonanie kodu bezargumentowej procedury init_routine i zmienia wartość zmiennej once_control żeby zaznaczyć, ze inicjalizacja była wykonana. Kolejne wywołania pthread_once z tym samym argumentem once_control będą pustymi wywołaniami; 5/49

6 Synchronizacja wątków Pozostałe metody stosowane w QNX Neutrino: dane własne wątku: Zmienne są powielane dla każdego wątku i każdy może modyfikować swoją kopię zmiennej bez wpływu na inne wątki. 6/49

7 Synchronizacja wątków słowo kluczowe volatile: zmienne współdzielone: powinny być zadeklarowane jako volatile; volatile unsigned flags;... atomic_clr (&flags, A_FLAG); volatile jest słowem kluczowym ANSI C informującym kompilator żeby nie optymalizował tej zmiennej. przykład: Kompilator może optymalizować kod umieszczając wartości w rejestrze i odnosząc się do rejestru zamiast sięgania do pamięci. Tymczasem inny wątek uzyskiwałby dostęp do pamięci! 7/49

8 Synchronizacja Mutual Exclusion Mutual exclusion zgodny z POSIX. Wzajemne wykluczenie ang. Mutual exclusion oznacza, że tylko jeden wątek: ma dostęp do krytycznej sekcji kodu w danym momencie; ma dostęp do szczególnego fragmentu danych w danej chwili. 8/49

9 Synchronizacja Mutual Exclusion Wzajemne wykluczanie projektuje się tak, by zsynchronizować wątki w taki sposób, aby każdy przetwarzał dane i wykonywał sekcję krytyczną w sposób nie kolidujący z wykonaniem sekcji krytycznej innych wątków. Do realizacji tego zagadnienia, należy do funkcji każdego wątku dodać dodatkowe instrukcje poprzedzające i następujące po sekcji krytycznej. 9/49

10 Synchronizacja Mutual Exclusion API dostarcza następujących wywołań: administracyjnych: pthread_mutex_init (pthread_mutex_t *, pthread_mutexattr_t *); pthread_mutex_destroy (pthread_mutex_t *); użytkowych: pthread_mutex_lock (pthread_mutex_t *); pthread_mutex_trylock (pthread_mutex_t *); pthread_mutex_unlock (pthread_mutex_t *); 10/49

11 Synchronizacja Mutual Exclusion Przykład: pthread_mutex_t mymutex; init () { domyślne... atrybuty // utworzenie mutexu pthread_mutex_init (&mymutex, NULL);... thread_func () {... // otrzymaj mutex, czekaj w razie potrzeby pthread_mutex_lock (&mymutex); // operowanie na krytycznych danych // koniec krytycznej sekcji, zwolnij mutex pthread_mutex_unlock (&mymutex);... cleanup () { pthread_mutex_destroy (&mymutex); 11/49

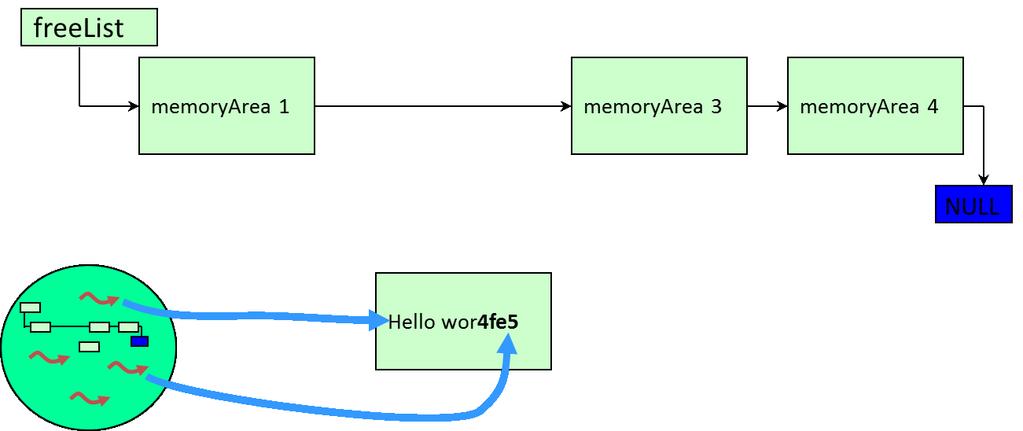

12 Synchronizacja Mutual Exclusion Rozważmy sytuację: freelist Pewna liczba wątków żąda alokacji pamięci wywołując funkcję malloc(). Wewnętrznie, malloc() przechowuje listę wolnych bloków pamięci, które są dostępne do alokacji. Wszystkie wątki w procesie używają tej samej listy. memoryarea 1 memoryarea 2 memoryarea 3 memoryarea 4 NULL 12/49

13 Synchronizacja Mutual Exclusion W uproszczeniu źródło malloc() wygląda następująco: void * malloc (int nbytes) { while (freelist && freelist -> size!= nbytes) { freelist = freelist -> next; if (freelist) { // mark block as used, and return block address to caller return (freelist -> memory_block); 13/49

14 Synchronizacja Mutual Exclusion Rozważmy pewną liczbę wątków, które używają malloc(): thread1 () { char *data; data = malloc (64); thread2 () { char *other_data; other_data = malloc (64); 14/49

15 Synchronizacja Mutual Exclusion 15/49

16 Synchronizacja Mutual Exclusion Problem stanowi rywalizacja wątków o wspólne zasoby, wiele wątków może wchodzić sobie w drogę! Rozwiązaniem problemu jest wyłączny dostęp do struktury danych! Rozwiązanie z użyciem mutexu! 16/49

17 Synchronizacja Mutual Exclusion Poprawiony kod funkcji malloc(): pthread_mutex_t malloc_mutex; void * malloc (int nbytes) { pthread_mutex_lock (&malloc_mutex); while (freelist && freelist -> size!= nbytes) { freelist = freelist -> next; if (freelist) { // mark block as used, and return block block = freelist -> memory_block; pthread_mutex_unlock (&malloc_mutex); return (block); pthread_mutex_unlock (&malloc_mutex); 17/49

18 Synchronizacja Mutual Exclusion Aby zainicjować mutex należy wykonać następujący fragment kodu: pthread_mutex_init (&malloc_mutex, NULL); Jeżeli zakończy się powodzeniem gwarantuje, że wszystkie odpowiednie zasoby zostały zaalokowane dla mutexa. 18/49

19 Synchronizacja Mutual Exclusion Prosta metoda inicjalizacji mutexu: // statyczna inicjalizacja Mutexu pthread_mutex_t malloc_mutex = PTHREAD_MUTEX_INITIALIZER; void * malloc (int nbytes) {... // MUTEX będzie zainicjowany po pierwszym //użyciu pthread_mutex_lock (&malloc_mutex);... 19/49

20 Synchronizacja Mutual Exclusion Domyślnie mutexy nie mogą być współdzielone między procesami; aby współdzielić mutexa, ustawiamy dla niego flagę PTHREAD_PROCESS_SHARED; mutex powinien być zdefiniowany w pamięci współdzielonej; np.: pthread_mutexattr_t mutex_attr; pthread_mutex_t *mutex; pthread_mutexattr_init( &mutex_attr ); pthread_mutexattr_setpshared( &mutex_attr, PTHREAD_PROCESS_SHARED); mutex = (pthread_mutex_t *)shmem_ptr; pthread_mutex_init( mutex, &mutex_attr ); 20/49

21 Synchronizacja Mutual Exclusion Pamiętaj! Żaden wątek nie może wykonywać swej sekcji krytycznej nieskończenie długo, nie może się w niej zapętlić lub zakończyć w wyniku jakiegoś błędu; W sekcji krytycznej wątek przebywa jak najkrócej i nie może zakończyć się błędem. 21/49

22 Synchronizacja Condition variables Rozważmy prosty przypadek, gdzie: musimy zablokować wątek, oczekując aż inny wątek zmieni pewną zmienną: int state; thread_1 (){ while (1) { // wait until state changes, // then, perform some work zmienne warunkowe dostarczają mechanizm oczekiwania na taką zmianę 22/49

23 Synchronizacja Condition variables Wywołania: pthread_cond_init (pthread_cond_t *, pthread_condattr_t *); pthread_cond_wait (pthread_cond_t *, pthread_mutex_t *); pthread_cond_signal (pthread_cond_t *); pthread_cond_broadcast (pthread_cond_t *); 23/49

24 Synchronizacja Condition variables Wywołania: wątek dostarczający dane dostaje pewną ich ilość, np. od procesu klienta, i dodaje je do kolejki powiadamia wątek obsługi sprzętu o nowych danych wątek obsługi sprzętu budzi się, pobiera dane z kolejki i przesyła je do sprzętu. 24/49

25 Synchronizacja Condition variables Żeby to wykonać potrzebujemy dwóch rzeczy: mutexa aby zapewnić pojedynczy dostęp do kolejki danych, mechanizm dla wątku dostarczającego dane by poinformował wątek obsługi sprzętu o nowych danych i obudził go. 25/49

26 Synchronizacja Condition variables Kod wątku obsługi sprzętu: while (1) { pthread_mutex_lock (&mutex); // wyłączność dostępu if (!data_ready) pthread_cond_wait (&cond, &mutex); // oczekiwanie na dane /* pobranie danych z kolejki */ while ((data = get_data_and_remove_from_queue ())!= NULL) { pthread_mutex_unlock (&mutex); write_to_hardware (data); // przekaż do urządzenia free (data); // zwolnij zasoby pthread_mutex_lock (&mutex); data_ready = 0; // ponowne ustawienie flagi pthread_mutex_unlock (&mutex); 26/49

27 Synchronizacja Condition variables Kod wątku dostarczającego dane: pthread_mutex_lock (&mutex); // wyłączność dostępu add_to_queue (buf); data_ready = 1; // ustawienie flagi pthread_cond_signal (&cond); // powiadomienie oczekującego pthread_mutex_unlock (&mutex); // zwolnienie dostępu 27/49

28 Synchronizacja Condition variables Przyjrzyjmy się bliżej funkcji wait : pthread_cond_wait (&condvar, &mutex); Zwalnia rygiel z mutexu podanego jako drugi parametr (dlatego przed wywołaniem tej funkcji wątek powinien zaryglować tego mutexa), następnie usypia aktualny wątek. Podczas sukcesu ponownie ustawia rygiel na podanym mutexie i zwraca 0. 28/49

29 Synchronizacja Condition variables Dlaczego wykonujemy to sprawdzenie? while (1) { 2 1 pthread_mutex_lock (&mutex); if (data_ready == 0)... // wyłączny dostęp pthread_cond_wait (&cond, &mutex); // oczekujemy data_ready = 0; pthread_mutex_unlock (&mutex); // ponownie ustawiamy flagę jeżeli sygnalizujemy zmienną warunkową i żaden wątek nie czeka na sygnał, jest on tracony; sygnał powinien być wysłany pomiędzy 1 i 2 ; proces sygnalizujący ustawia też flagę (data_ready = 1) 29/49

30 Synchronizacja Condition variables Sygnalizacja vs broadcast: wątki 1, 2 i 3 (wszystkie o takim samym priorytecie) czekają na zmianę używając pthread_cond_wait(), Wątek 4 dokonuje zmianę i sygnalizuje za pomocą pthread_cond_signal(), Najdłużej czekający wątek (powiedzmy 2 ) jest informowany o zmianie i próbuje zablokować mutex ( automatycznie przez pthread_cond_wait()), Wątek 2 sprawdza warunek, przeprowadza działania lub wraca do uśpienia 30/49

31 Synchronizacja Condition variables Co się dzieje z wątkami 1 i 3? nigdy nie zauważą zmiany! Jeżeli zmienimy przykład: wykorzystamy pthread_cond_broadcast() zamiast pthread_cond_signal(), wtedy wszystkie trzy wątki otrzymają powiadomienie wszystkie wątki zmienią stan na READY, jednak tylko jeden z nich może zablokować mutex jednocześnie - pozostałe kolejno. 31/49

32 Synchronizacja Condition variables Co wybrać? wybieramy sygnał, jeżeli: mamy jeden oczekujący wątek; potrzebujemy uruchomić tylko jeden wątek do przetwarzania i nie musimy informować pozostałych; używamy broadcast, jeżeli mamy wiele wątków i: wszystkie muszą przeprowadzić działania po dokonanej zmianie; lub nie wszystkie potrzebują dostępu do zmiany, ale nie wiemy, który z nich obudzić. 32/49

33 Synchronizacja Condition variables Domyślnie, zmienne warunkowe nie mogą być współdzielone z innymi procesami: aby współdzielić zmienne warunkowe, ustawiamy odpowiednią flagę PTHREAD_PROCESS_SHARED: zmienna warunkowa powinna być w pamięci współdzielonej: pthread_condattr_t cond_attr; pthread_cond_t *cond; pthread_condattr_init( &cond_attr ); pthread_condattr_setpshared( &cond_attr, PTHREAD_PROCESS_SHARED); cond = (pthread_cond_t *)shmem_ptr; pthread_cond_init(cond, &cond_attr ); 33/49

34 Synchronizacja Condition variables Przykład producenta/konsumenta: pthread_mutex_t mutex = PTHREAD_MUTEX_INITIALIZER; pthread_cond_t cond = PTHREAD_COND_INITIALIZER; volatile int state = 0; volatile int product = 0; void *consume (void *arg) { while (1) { pthread_mutex_lock (&mutex); while (state == 0) { pthread_cond_wait (&cond, &mutex); printf ( Consumed %d\n, product); state = 0; pthread_cond_signal (&cond); pthread_mutex_unlock (&mutex); do_consumer_work (); return (0); 34/49

35 Synchronizacja Condition variables Przykład producenta/konsumenta: pthread_mutex_t mutex = PTHREAD_MUTEX_INITIALIZER; pthread_cond_t cond = PTHREAD_COND_INITIALIZER; volatile int state = 0; volatile int product = 0; void *consume (void *arg) { while (1) { pthread_mutex_lock (&mutex); while (state == 0) { pthread_cond_wait (&cond, &mutex); printf ( Consumed %d\n, product); state = 0; pthread_cond_signal (&cond); pthread_mutex_unlock (&mutex); do_consumer_work (); return (0); 35/49

36 Synchronizacja Condition variables void *produce (void *arg) { while (1) { pthread_mutex_lock (&mutex); while (state == 1) { pthread_cond_wait (&cond, &mutex); printf ( Produced %d\n, product++); state = 1; pthread_cond_signal (&cond); pthread_mutex_unlock (&mutex); do_producer_work (); return (0); int main () { pthread_create (NULL, NULL, &produce, NULL); consume (NULL); return (EXIT_SUCCESS); 36/49

37 Synchronizacja Semaphores Semafor - jest obiektem abstrakcyjnym służącym do kontrolowania dostępu do ograniczonego zasobu. Semafory są szczególnie przydatne w środowisku gdzie wiele procesów lub wątków komunikuje się przez wspólną pamięć. 37/49

38 Synchronizacja Semaphores W standardzie POSIX wyróżnione są dwa typy semaforów: Semafory nienazwane identyfikowane po adresie semafora. Stąd nazwa semafor nienazwany. Semafory nazwane - identyfikowane są w procesach poprzez ich nazwę. Na semaforze nazwanym operuje się tak samo jak na semaforze nienazwanym z wyjątkiem funkcji otwarcia i zamknięcia semafora. 38/49

39 Synchronizacja Semaphores Wykorzystanie semaforów dla sterowania dostępem administracja: sem_init (sem_t *semaphore, int pshared, unsigned int val); sem_destroy (sem_t *semaphore); unnamed semaphores sem_t *sem_open (char *name, int oflag, [int sharing, unsigned int val]); sem_close (sem_t *semaphore); named semaphores sem_unlink (char *name); użycie: sem_post (sem_t *semaphore); sem_trywait (sem_t *semaphore); sem_wait (sem_t *semaphore); sem_getvalue (sem_t *semaphore, int *value); 39/49

40 Synchronizacja Semaphores Nienazwane vs nazwane semafory: z nienazwanymi, wywołania sem_post() i sem_wait() powodują bezpośrednie wywołanie jądra związane z semaforem, z nazwanymi, wywołania sem_post() i sem_wait() wysyłają komunikaty do mqueue a stąd generowane są wywołania jądra, semafory nienazwane są szybsze niż nazwane, semafory nazwane wykorzystywane są do komunikacji pomiędzy procesami. 40/49

41 Synchronizacja RT Linux: mutexy, semafory zgodne z POSIX. 41/49

42 Synchronizacja Windows Embedded obiekty synchronizacji wątków: sekcje krytyczne, mutexy, zdarzenia, semafory, funkcje oczekujące. 42/49

43 Synchronizacja Windows Embedded sekcje krytyczne: chronią część kodu przed dostępem wielu wątków w jednym czasie, mogą być wykorzystywane w obrębie jednego procesu lub DLL, nie mogą być współdzielone przez inne procesy. void InitializeCriticalSection (LPCRITICAL_SECTION lpcriticalsection); void EnterCriticalSection (LPCRITICAL_SECTION lpcriticalsection); void LeaveCriticalSection (LPCRITICAL_SECTION lpcriticalsection); void DeleteCriticalSection (LPCRITICAL_SECTION lpcriticalsection); 43/49

44 Synchronizacja Windows Embedded mutexy: są obiektami, których stan sygnalizuje czy są używane przez wątek; koordynują wyłączny dostęp do współdzielonych zasobów; w danym czasie tylko jeden wątek może używać mutexa; mutex może być uważany za porzucony ang. abandoned w sytuacji gdy wątek zakończy pracę i nie zwolni mutexa; wątek oczekujący może uzyskać prawa do mutexa porzuconego; 44/49

45 Synchronizacja Windows Embedded mutexy: pojawienie się mutexa porzuconego sygnalizuje, że wystąpił błąd w systemie i stan wszelkich zasobów chronionych tym mutexem jest nieokreślony; jeżeli wątek uzna, że mutex nie jest porzucony i kontynuuje pracę to po zwolnieniu mutexa flaga porzucony zostaje skasowana i staje się on zwykłym mutexem; mutexy mogą być używane w synchronizacji pracy wielu procesów. 45/49

46 Synchronizacja Windows Embedded semafory: są obiektami: synchronizacji wątków wewnątrz jednego procesu, jak również synchronizacji międzyprocesowej; stan semafora jest sygnalizowany, kiedy jego licznik jest większy od zera i nie jest sygnalizowany, gdy licznik równy jest zero; semafor jest bramą użycia zasobu ograniczającą jego użycie poprzez zliczanie wątków przechodzących przez bramę; 46/49

47 Synchronizacja Windows Embedded semafory: za każdym razem gdy wątek oczekujący jest przepuszczany licznik semafora jest zmniejszana; aplikacja może stworzyć semafor z licznikiem = 0 wówczas, powoduje to jego ustawienie w stan niesygnalizowany i blokuje wszystkie wątki żądające dostępu do chronionego zasobu. 47/49

48 Synchronizacja Windows Embedded zdarzenia: zdarzenia są obiektami wykorzystywanymi do: powiadamiania wątku kiedy ma wykonać swoją pracę; wskazania, że dane zdarzenia miało miejsce; nazwane zdarzenia mogą być wykorzystywane do synchronizacji wątków różnych procesów. 48/49

49 Synchronizacja Windows Embedded funkcje oczekujące: są obiektami blokującymi lub odblokowującymi wątek, bazującymi na stanie obiektu: oczekiwanie na jeden obiekt WaitForSingleObject; oczekiwanie na wiele obiektów WaitForMultipleObjects; oczekiwanymi obiektami mogą być obiekty synchronizacji np. mutexy lub zdarzenia bądź też uchwyty do procesów lub wątków; funkcje oczekujące na wiele obiektów tworzą tablicę zawierającą jeden lub więcej obiektów synchronizacji np.: stan obiektu synchronizaji; upłynięcie określonego czasu. 49/49
