AR kg. 24,6 kw (33,5 KM) 0,32 m3. Ciężar roboczy: Moc silnika: Pojemność łyżki:

Transkrypt

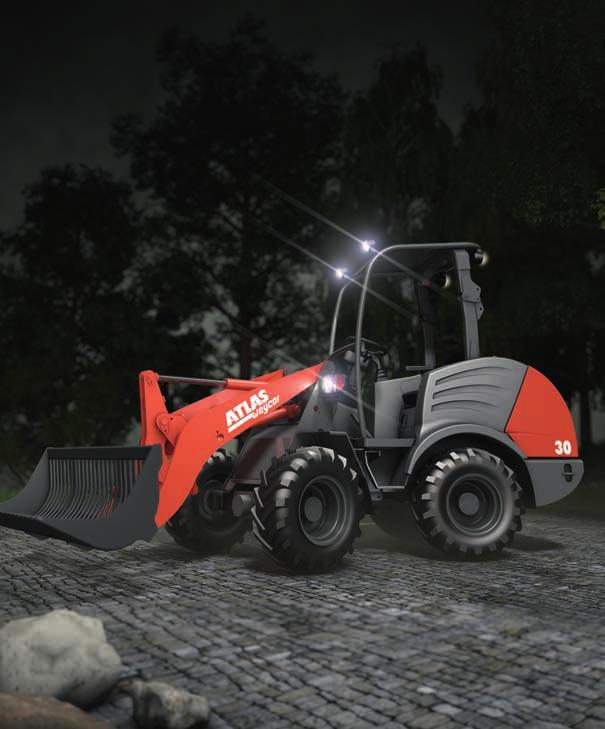

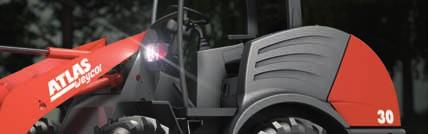

1 AR 30 Ciężar roboczy: 2150 kg Moc silnika: 24,6 kw (33,5 KM) Pojemność łyżki: 0,32 m3 ATL AR30-PL_8s.indd 1

2 AR 30 ATL AR30-PL_8s.indd 2

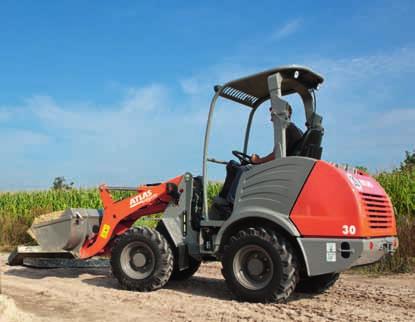

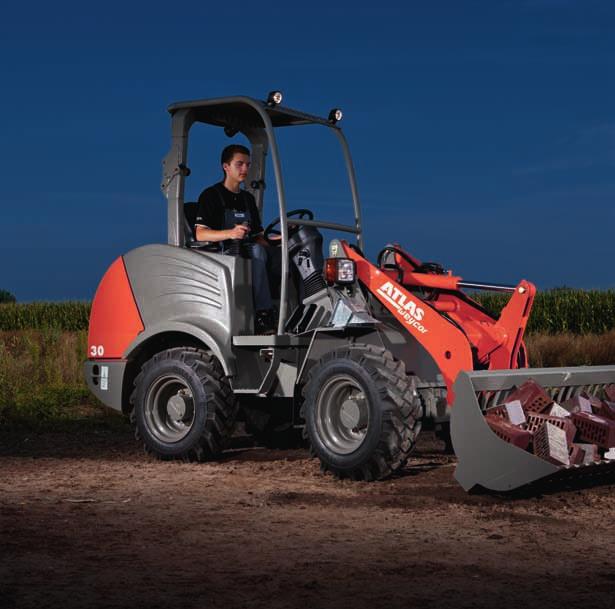

3 Kompaktowa, zwrotna i pełna wewnętrznych zalet. Ładowarki kołowe ATLAS Weyhausen są czymś więcej niż tylko sumą swych części. Są prawdziwą pasją. Do fascynacji technologią. Do jakości Made in Germany. Ładowarka AR 30 odznacza się kompaktowymi wymiarami i małym promieniem skrętu. Są to więc idealne warunki do stosowania w ogrodnictwie, architekturze krajobrazu, rolnictwie i na małych budowach. Poza tym mała ładowarka AR 30 jest pełna wewnętrznych zalet, które są cenione w ładowarkach kołowych ATLAS weycor: stabilność, długa żywotność i fantastyczne osiągi. Zgodnie z filozofią firmy ATLAS Weyhausen, aby stale mieć w centrum uwagi możliwe najlepsze rozwiązanie, AR 30 posiada także zalety techniczne, których zwykle można oczekiwać jedynie od większych ładowarek kołowych. ATL AR30-PL_8s.indd 3

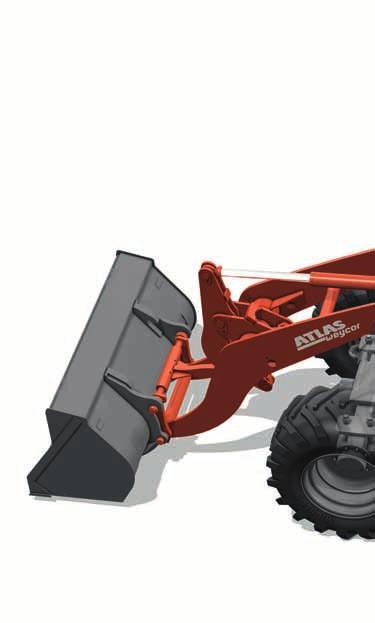

4 ATLAS WEYCOR: Z ENERGIĄ. P Najnowocześniejsza kinematyka Sprawdzona kinematyka firmy ATLAS z dużą siłą wyrywającą i bardzo dobrą wysokością podnoszenia. Zwężające się ku górze ramię ładujące zapewnia najlepszą widoczność zamontowanego narzędzia. Technologia silników Perkins 403D-15 Silnik Perkins 403D-15 spełnia wytyczne określone w normie emisji EPA Tier 4 Interim / poziom IIIA (UE). Silnik ten odznacza się kompaktową konstrukcją i niewielkim zużyciem paliwa. Seria 400 zapewnia wysoki moment obrotowy przy niskiej prędkości obrotowej, zaś inteligentna regulacja optymalizuje charakterystykę reakcji i przenoszenie obciążeń. Szybkozłącze hydrauliczne Pozwala na zmianę narzędzia w ciągu zaledwie kilku sekund i czyni z ładowarki wszechstronne urządzenie. Przegubowy układ kierowniczy Zapewnia znakomite zdolności do jazdy terenowej i zwrotność. Dzięki nisko położonemu punktowi ciężkości posiada wyjątkową stabilność nawet w terenie. ATL AR30-PL_8s.indd 4

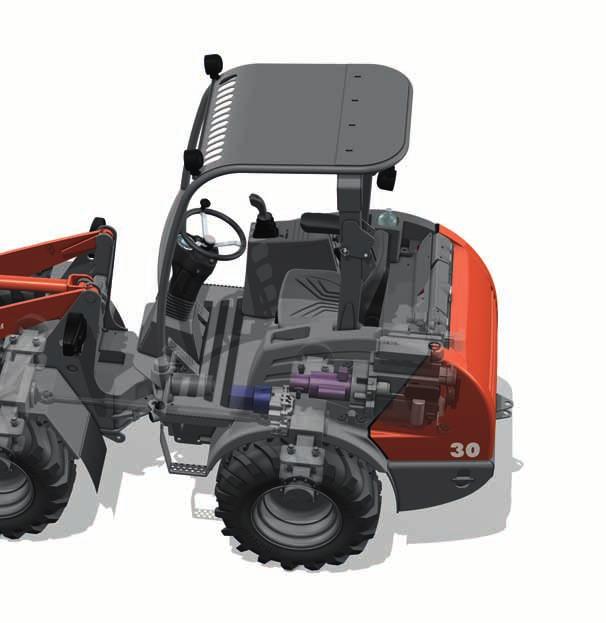

5 Ą. PRECYZJA. NIEZAWODNOŚĆ. Ułatwiony serwis Kabina rolnicza Szybka i łatwa konserwacja i pielęgnacja dzięki centralnie umieszczonym i dobrze dostępnym punktom serwisowym. Bezpieczna, nie męcząca praca dzięki znakomitej widoczności dookoła, przejrzyście rozmieszczonej armaturze i ergonomicznej konstrukcji. Zdejmowany dach FOPS (zabezpieczający przed spadającymi przedmiotami) i składany pałąk. Mocny napęd Ładowarki kołowe ATLAS weycor wyposażone są w nowoczesne silniki łączące w sobie duże rezerwy siły dla sprostania trudnym warunkom użycia ze współczesnymi, niskimi wartościami emisji. Jedyny producent z oddzielnym hamulcem hydraulicznym (Inch Pedal) Mniejsza zużywalność i niższe zużycie paliwa, gdyż inaczej niż w przypadku połączonego pedału hamulca / Inch Pedal wykluczone jest tutaj niechciane użycie hamulca. ATL AR30-PL_8s.indd 5 Nisko położony środek ciężkości Dzięki nisko położonemu środkowi ciężkości ładowarki kołowe Atlas mają dobrą stabilność nawet w ekstremalnych warunkach.

6 AR 30 DANE TECHNICZNE Silnik Osie Układ hydrauliczny Produkt: Silnik wysokoprężny Perkins 403D-15 Rodzaj konstrukcji: chłodzony wod Moc***: 24,6 kw (33,5 KM) przy 2800 min-1 Maks. moment obrotowy: 96 Nm przy 1800 min 1 Pojemność skokowa: _ 1496 cm3 Liczba cylindrów: 3 w szeregu Osie sztywne ze zwolnicami planetarnymi, samoblokujący mechanizm różnicowy o ograniczonym poślizgu (limited slip) Hydraulika robocza i układ kierowniczy sterowany poprzez pompę zębatą Priorytet zasilania ma zawsze układ kierowniczy 3. Obwód hydrauliczny seryjny Sterowanie hydrauliką roboczą poprzez joystick z pozycją pływającą Ciśnienie robocze 230 bar, wydajność 31 l/min Układ kierowniczy W pełni hydrauliczny centralny przegubowy układ kierowniczy Przednie i tylne koła pracują w jednym śladzie Kąt wyboczenia obustronny 40, ruch wahliwy ±12 w wózku tylnym Ciśnienie robocze hydrauliki układu kierowniczego 145 bar Właściwość kierowania awaryjnego Instalacja elektryczna Napięcie robocze 12 V Akumulator 12 V / 66 Ah Generator 14 V / 65 A Rozrusznik 12 V / 2,0 kw Urządzenie ładujące Ogumienie Napęd jezdny Standard: 10.0/ MPT Opony uniwersalne na podłoża piaszczyste, żwirowe, grunty leśne, drogi Hydrostatyczny napęd jezdny działający na wszystkie 4 koła Zakresy jazdy obowiązujące dla standardowego ogumienia: Bieg roboczy 0 6,5 km/h Bieg drogowy 0 20 km/h 1-szy i 2-gi bieg hydrauliczny załączany pod obciążeniem, jazda do przodu/wstecz załączana pod obciążeniem Wielofunkcyjny joystick umożliwia wygodne sterowanie osprzętem roboczym i zmianę kierunku jazdy Sterowanie jazdą poprzez pedał gazu i oddzielny pedał Inch do lepszej dystrybucji mocy z hydrauliki jazdy na hydraulikę roboczą Ogumienie specjalne: 11.5/ MPT Opony uniwersalne na podłoża piaszczyste, żwirowe, grunty leśne, drogi MT ogumienie do maszyn budowlanych na miękką glebę, asfalt, drogi, dla ogrodnictwa i architektury krajobrazu 31 X E opony uniwersalne dla maszyn do robót ziemnych, szczególnie chroniące glebę Inne ogumienie specjalne na życzenie. Tabela ciężarów właściwych Hamulce Gospodarka budowlana Hamulec roboczy: Hamulec wielotarczowe mokre na przedniej osi, działający przez wał kardanowy na wszystkie 4 koła. Dodatkowa funkcja hamowania za pomocą pedału Inch Pedal i hydrostatycznego napędu jezdnego, działająca na wszystkie 4 koła. Beton 1,9 Ziemia (sucha) 1,5 Ziemia (mokra) 2,0 Skała (skruszona) 2,4 Granit 1,8 Wapień 1,6 Żwir (suchy) 1,9 Żwir (mokry) 2,1 Glina 1,7 Zaprawa 2,2 Piasek (suchy) 1,9 Piasek (mokry) 2,1 Hamulec postojowy: Hamulec bębnowy uruchamiany cięgnem, działający na wszystkie 4 koła. Mocna i solidna kinematyka Z z dużą siłą wyrywającą Hydrauliczne szybkozłącze Obsługa wszystkich funkcji za pomocą joysticka ATLAS Prowadzenie równoległe przy pracy z widłami do palet Funkcja automatycznego powrotu łyżki Automatyczna pozycja środkowa Blokada hydrauliki roboczej zgodna z kodeksem ruchu drogowegot Unoszenie 5,0 s Opuszczanie 3,5 s Wysypywanie 1,0 s Pojemności Paliwo: 58 l Olej hydrauliczny: 28 l Oś przednia: 4 l Przekładnia: 0,4 l w t/m3 Przemysł Piaskowiec 2,4 Łupek 2,2 Muł 2,1 Tłuczeń 1,5 Sól do posypywania 1,3 Ił 1,6 Cement 1,7 Cegła (ułożona w stos) _ 1,8 Popiół 0,7 Brykiety z węgla brunatnego 0,8 Żelazo 7,8 Ruda żelaza 2,3 Tłuczone szkło 1,9 Koks gazowniczy 0,4 Drewno 0,8 Węgiel 1,2 Papier 0,9 Żużel (piaszczysty) 1,0 Żużel (stały) 2,7 Dane techniczne dotyczące ładowarki AR 30 z łyżką standardową 45 I R E B B1 C2 C1 C H 48 F G A D R1 ATL AR30-PL_8s.indd 6 Olej silnikowy: 3 l Oś tylna: 4,9 l Ciecz chłodząca 6 l Ogrodnictwo i kształtowanie krajobrazu Rolnictwo Płody rolne kukurydza, buraki... 0,7 Zboże 0,6 Siano 0,3 Potaż 1,1 Kompost 1,0 Mąka 0,5 Margiel (mokry) 2,3 Mąka tomasowa 2,2 Torf (mokry) 1,1 Torf (suchy) 0,4 Nawóz wieloskładnikowy 1,0 A B B1 C C1 C2 D E F G H I R R mm 2366 mm 1630 mm 3340 mm 2800 mm 2300 mm 55 mm 595 mm 350 mm 1580 mm 1250 mm 1250 mm 1558 mm 2804 mm :27

7 WYPOSAŻENIE SERYJNE OPCJE DANE ROBOCZE Wraz z następującymi elementami: Opcje techniczne Pojemność łyżki SAE: 0,32 m3 Rozstaw kół: 1061 mm Promień zawracania przez zewnętrzną krawędź łyżki: 3161 mm Siła wyrywająca: 2430 dan Siła poprzeczna: 1900 dan Ciężar wywrotu przy wyprostowaniu: 1318 kg Ciężar wywrotu przy załamaniu: _ 1165 kg Siła podnoszenia, pozycja na podłożu: 1700 dan Ciężar roboczy: 2150 kg Kabina ATLAS Canopy z pałąkiem bezpieczeństwa i dachem FOPS Obsługa jednodźwigniowa joystickiem ATLAS Wyświetlacz zakresu jazdy, jazda do przodu / wstecz Reflektory robocze z przodu i z tyłu Indywidualnie regulowany fotel kierowcy Kontrolki ostrzegawcze ciśnienia oleju silnikowego, przegrzania silnika, temperatury oleju hydraulicznego, ładowania akumulatora, hamulca postojowego, kontroli filtra powietrza Centralna deska rozdzielcza ze wskaźnikami nagrzewania świecami, zapasu paliwa, licznikiem roboczogodzin 4. Obwód hydrauliczny z przodu lub z tyłu wyłącznik masy Specjalny lakier i specjalne oleje Separator cyklonowy Oświetlenie pojazdu zgodne z przepisami StVZO Sprzęg przyczepy Zewnętrzne lusterko wsteczne składane immobilajzer Światło ostrzegawcze kogut zamki bezpieczeństwa na siłownikach Inne opcje na życzenie Różniące się dane do wykorzystania wideł do palet (odstęp punktu ciężkości obciążenia)* Statyczny ciężar wywrotu przy skręcie: 871 kg Siła podnoszenia: 1200 dan Udźwig użyteczny 80% teren równy**: 697 kg Udźwig użyteczny teren nierówny***: 523 kg Poziom hałasu Uśredniony poziom hałasu LWA(1): 100,1 db(a) Gwarantowany poziom hałasul LWA(2): 101,0 db(a) Poziom hałasu LPA(3): 83,0 db(a) Wibracje ręce / ramiona / całe ciało(4): < 2,5 / 0,5 m/s² * Przemieszczanie ciężarów w zasadzie w położeniu na podłożu. ** Zgodnie z ISO 8313 i EN *** Zgodnie z ISO 14396, EU RL97/68/EC. (1) Zgodnie z 2000/14/WE i załącznikami. (2) Zgodnie z 2000/14/WE i załącznikami. (3) Zgodnie z ISO (4) Zgodnie z ISO wanie Dane techniczne dotyczące ładowarki AR 30 z widłami do palet E I R E1 E2 B B1 C2 C1 C H F G A D R1 ATL AR30-PL_8s.indd 7 A B B1 C C1 C2 D E E1 E2 F G H I R R mm 2366 mm 1630 mm 3010 mm 2550 mm 1130 mm 145 mm 300 mm 1010 mm 680 mm 350 mm 1580 mm 1250 mm 1030 mm 1558 mm 2804 mm :27

8 Atlas Poland Sp. z o.o. ul. Towarowa Rumia tel.: fax.: info@atlas-poland.pl www. atlas-poland.pl ATLAS WEYHAUSEN GMBH D Wildeshausen Telefon +49 (0) info@atlas-weycor.de
