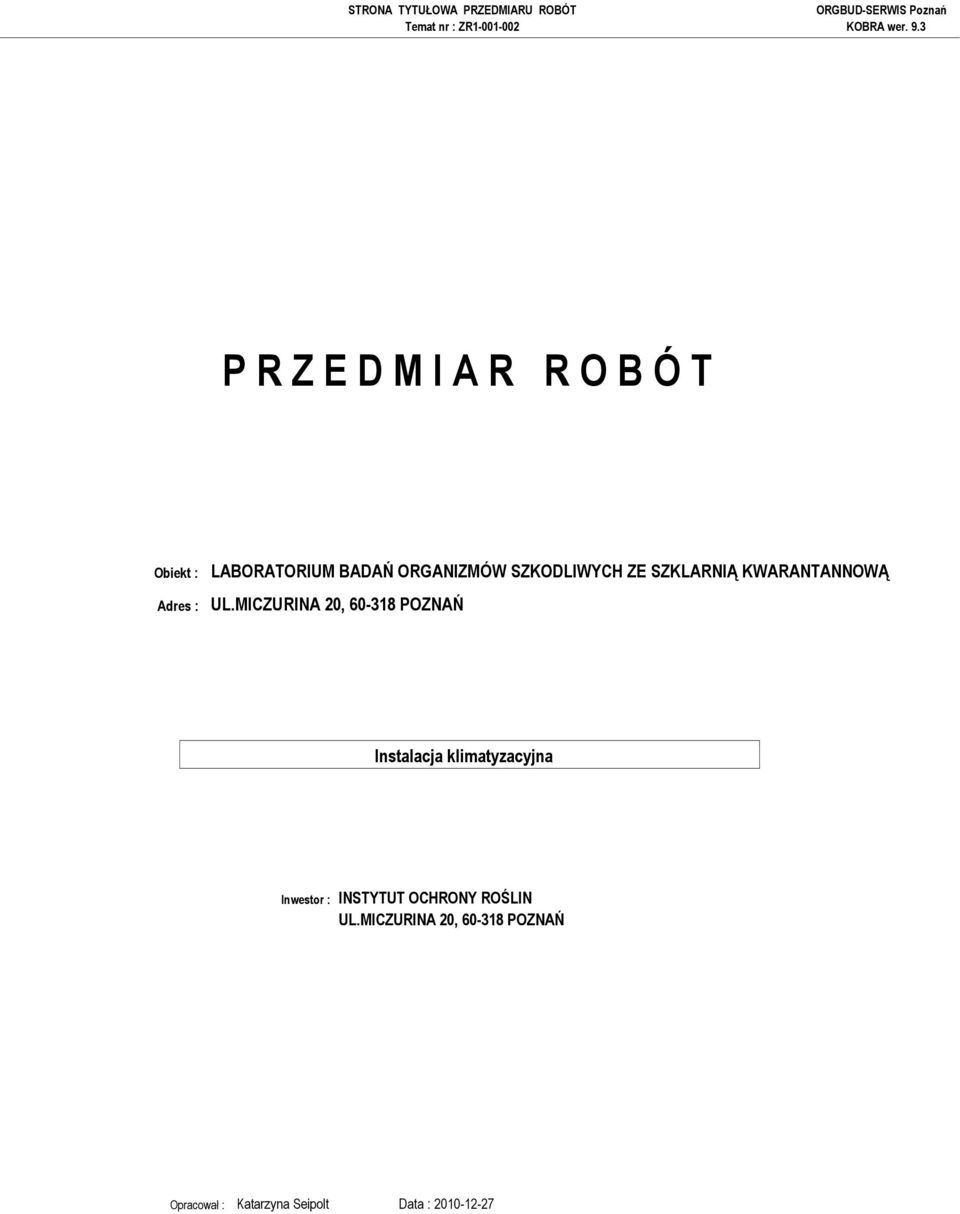

1 STRONA TYTUŁOWA PRZEDMIARU ROBÓT P R Z E D M I A R R O B Ó T Obiekt : LABORATORIUM BADAŃ ORGANIZMÓW SZKODLIWYCH ZE SZKLARNIĄ KWARANTANNOWĄ Adres : UL.MICZURINA 20, POZNAŃ Inwestor : INSTYTUT OCHRONY ROŚLIN UL.MICZURINA 20, POZNAŃ Opracował : Katarzyna Seipolt Data :

2 SPIS DZIAŁÓW PRZEDMIARU Obiekt : LABORATORIUM BADAŃ ORGANIZMÓW SZKODLIWYCH ZE SZKLARNIĄ KWARANTANNOWĄ Adres : UL.MICZURINA 20, POZNAŃ SPIS DZIAŁÓW PRZEDMIARU Lp. Kod CPV Opis stanu / elementu Str: 1 1 STAN : Instalacja wody lodowej 1.1 ELEMENT : Roboty montaŝowe 1.2 ELEMENT : Roboty budowlane 1.3 ELEMENT : Roboty w zakresie przygotowania terenu pod budowę i roboty ziemne 2 STAN : Instalacja freonowa 2.4 ELEMENT : Roboty montaŝowe 2.5 ELEMENT : Roboty budowlane Koniec wydruku - - -

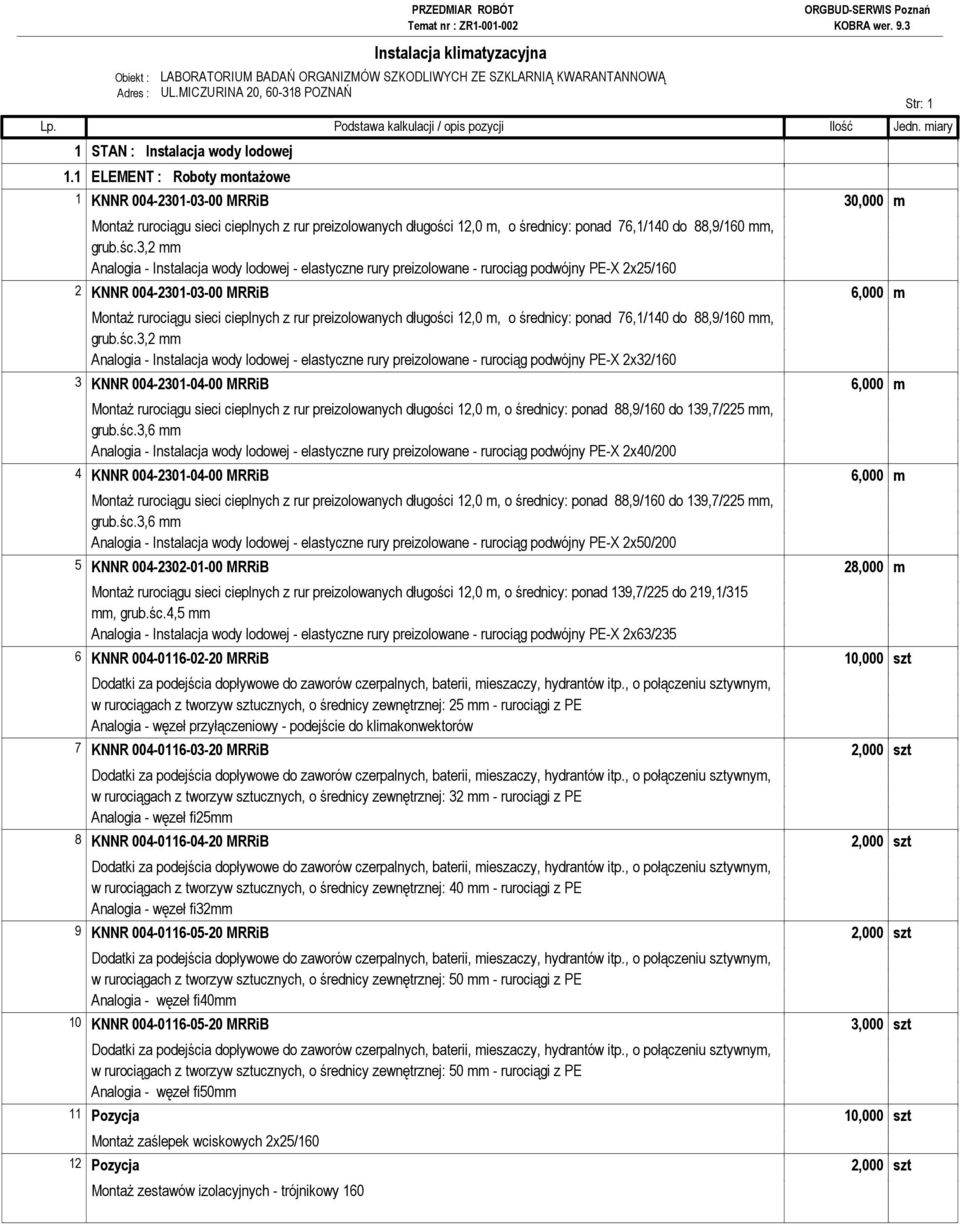

3 Obiekt : LABORATORIUM BADAŃ ORGANIZMÓW SZKODLIWYCH ZE SZKLARNIĄ KWARANTANNOWĄ Adres : UL.MICZURINA 20, POZNAŃ 1 STAN : Instalacja wody lodowej 1.1 ELEMENT : Roboty montaŝowe 1 KNNR MRRiB 30,000 m MontaŜ rurociągu sieci cieplnych z rur preizolowanych długości 12,0 m, o średnicy: ponad 76,1/140 do 88,9/160 mm, grub.śc.3,2 mm Analogia - Instalacja wody lodowej - elastyczne rury preizolowane - rurociąg podwójny PE-X 2x25/160 2 KNNR MRRiB 6,000 m MontaŜ rurociągu sieci cieplnych z rur preizolowanych długości 12,0 m, o średnicy: ponad 76,1/140 do 88,9/160 mm, grub.śc.3,2 mm Analogia - Instalacja wody lodowej - elastyczne rury preizolowane - rurociąg podwójny PE-X 2x32/160 3 KNNR MRRiB 6,000 m MontaŜ rurociągu sieci cieplnych z rur preizolowanych długości 12,0 m, o średnicy: ponad 88,9/160 do 139,7/225 mm, grub.śc.3,6 mm Analogia - Instalacja wody lodowej - elastyczne rury preizolowane - rurociąg podwójny PE-X 2x40/200 4 KNNR MRRiB 6,000 m MontaŜ rurociągu sieci cieplnych z rur preizolowanych długości 12,0 m, o średnicy: ponad 88,9/160 do 139,7/225 mm, grub.śc.3,6 mm Analogia - Instalacja wody lodowej - elastyczne rury preizolowane - rurociąg podwójny PE-X 2x50/200 5 KNNR MRRiB 28,000 m MontaŜ rurociągu sieci cieplnych z rur preizolowanych długości 12,0 m, o średnicy: ponad 139,7/225 do 219,1/315 mm, grub.śc.4,5 mm Analogia - Instalacja wody lodowej - elastyczne rury preizolowane - rurociąg podwójny PE-X 2x63/235 6 KNNR MRRiB 10,000 szt w rurociągach z tworzyw sztucznych, o średnicy zewnętrznej: 25 mm - rurociągi z PE Analogia - węzeł przyłączeniowy - podejście do klimakonwektorów 7 KNNR MRRiB 2,000 szt w rurociągach z tworzyw sztucznych, o średnicy zewnętrznej: 32 mm - rurociągi z PE Analogia - węzeł fi25mm 8 KNNR MRRiB 2,000 szt w rurociągach z tworzyw sztucznych, o średnicy zewnętrznej: 40 mm - rurociągi z PE Analogia - węzeł fi32mm 9 KNNR MRRiB 2,000 szt w rurociągach z tworzyw sztucznych, o średnicy zewnętrznej: 50 mm - rurociągi z PE Analogia - węzeł fi40mm 10 KNNR MRRiB 3,000 szt w rurociągach z tworzyw sztucznych, o średnicy zewnętrznej: 50 mm - rurociągi z PE Analogia - węzeł fi50mm 11 Pozycja 10,000 szt MontaŜ zaślepek wciskowych 2x25/ Pozycja 2,000 szt MontaŜ zestawów izolacyjnych - trójnikowy 160 Str: 1

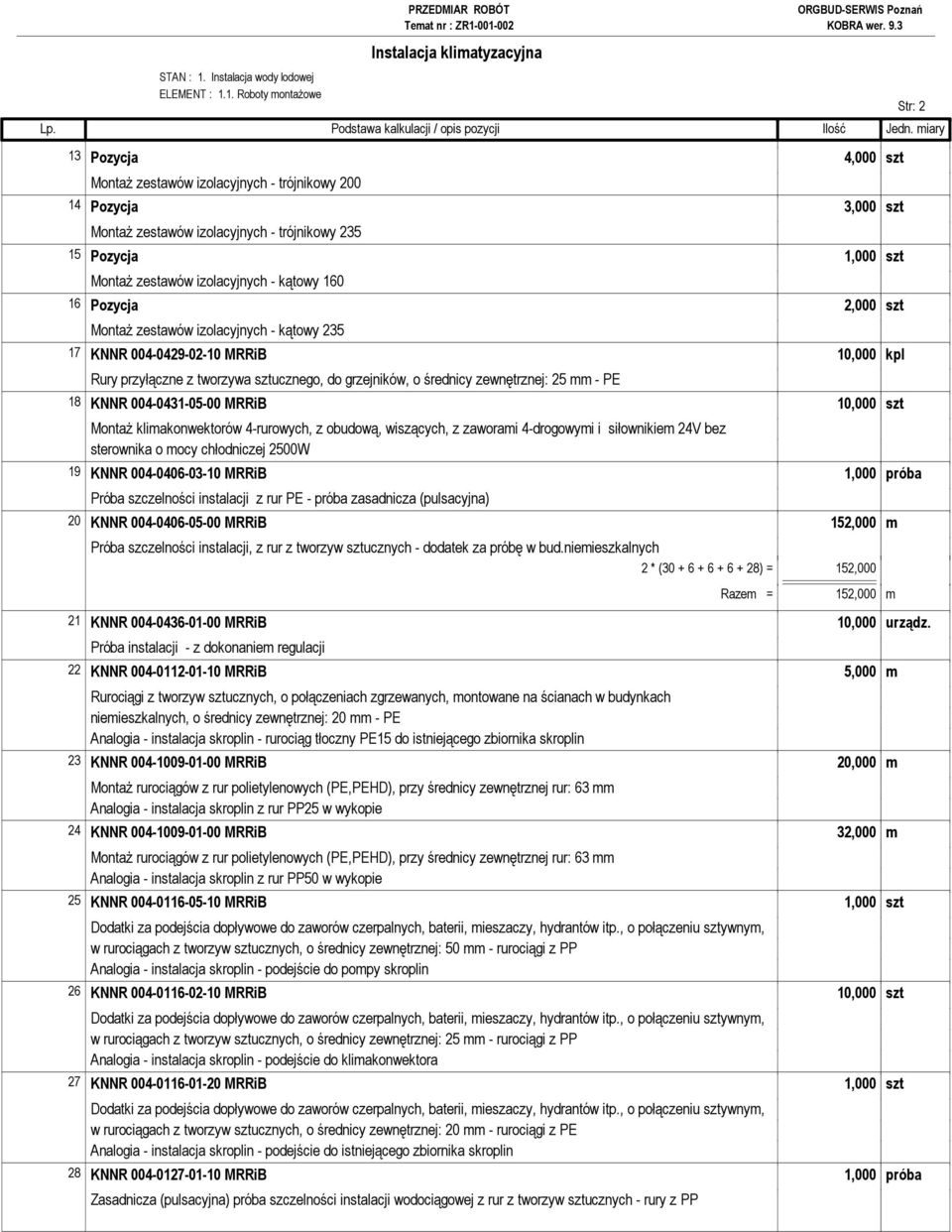

4 STAN : 1. Instalacja wody lodowej ELEMENT : 1.1. Roboty montaŝowe 13 Pozycja 4,000 szt MontaŜ zestawów izolacyjnych - trójnikowy Pozycja 3,000 szt MontaŜ zestawów izolacyjnych - trójnikowy Pozycja 1,000 szt MontaŜ zestawów izolacyjnych - kątowy Pozycja 2,000 szt MontaŜ zestawów izolacyjnych - kątowy KNNR MRRiB 10,000 kpl Rury przyłączne z tworzywa sztucznego, do grzejników, o średnicy zewnętrznej: 25 mm - PE 18 KNNR MRRiB 10,000 szt MontaŜ klimakonwektorów 4-rurowych, z obudową, wiszących, z zaworami 4-drogowymi i siłownikiem 24V bez sterownika o mocy chłodniczej 2500W 19 KNNR MRRiB 1,000 próba Próba szczelności instalacji z rur PE - próba zasadnicza (pulsacyjna) 20 KNNR MRRiB 152,000 m Próba szczelności instalacji, z rur z tworzyw sztucznych - dodatek za próbę w bud.niemieszkalnych 2 * ( ) = 152,000 Razem = 152,000 m 21 KNNR MRRiB 10,000 urządz. Próba instalacji - z dokonaniem regulacji 22 KNNR MRRiB 5,000 m Rurociągi z tworzyw sztucznych, o połączeniach zgrzewanych, montowane na ścianach w budynkach niemieszkalnych, o średnicy zewnętrznej: 20 mm - PE Analogia - instalacja skroplin - rurociąg tłoczny PE15 do istniejącego zbiornika skroplin 23 KNNR MRRiB 20,000 m MontaŜ rurociągów z rur polietylenowych (PE,PEHD), przy średnicy zewnętrznej rur: 63 mm Analogia - instalacja skroplin z rur PP25 w wykopie 24 KNNR MRRiB 32,000 m MontaŜ rurociągów z rur polietylenowych (PE,PEHD), przy średnicy zewnętrznej rur: 63 mm Analogia - instalacja skroplin z rur PP50 w wykopie 25 KNNR MRRiB 1,000 szt w rurociągach z tworzyw sztucznych, o średnicy zewnętrznej: 50 mm - rurociągi z PP Analogia - instalacja skroplin - podejście do pompy skroplin 26 KNNR MRRiB 10,000 szt w rurociągach z tworzyw sztucznych, o średnicy zewnętrznej: 25 mm - rurociągi z PP Analogia - instalacja skroplin - podejście do klimakonwektora 27 KNNR MRRiB 1,000 szt w rurociągach z tworzyw sztucznych, o średnicy zewnętrznej: 20 mm - rurociągi z PE Analogia - instalacja skroplin - podejście do istniejącego zbiornika skroplin 28 KNNR MRRiB 1,000 próba Zasadnicza (pulsacyjna) próba szczelności instalacji wodociągowej z rur z tworzyw sztucznych - rury z PP Str: 2

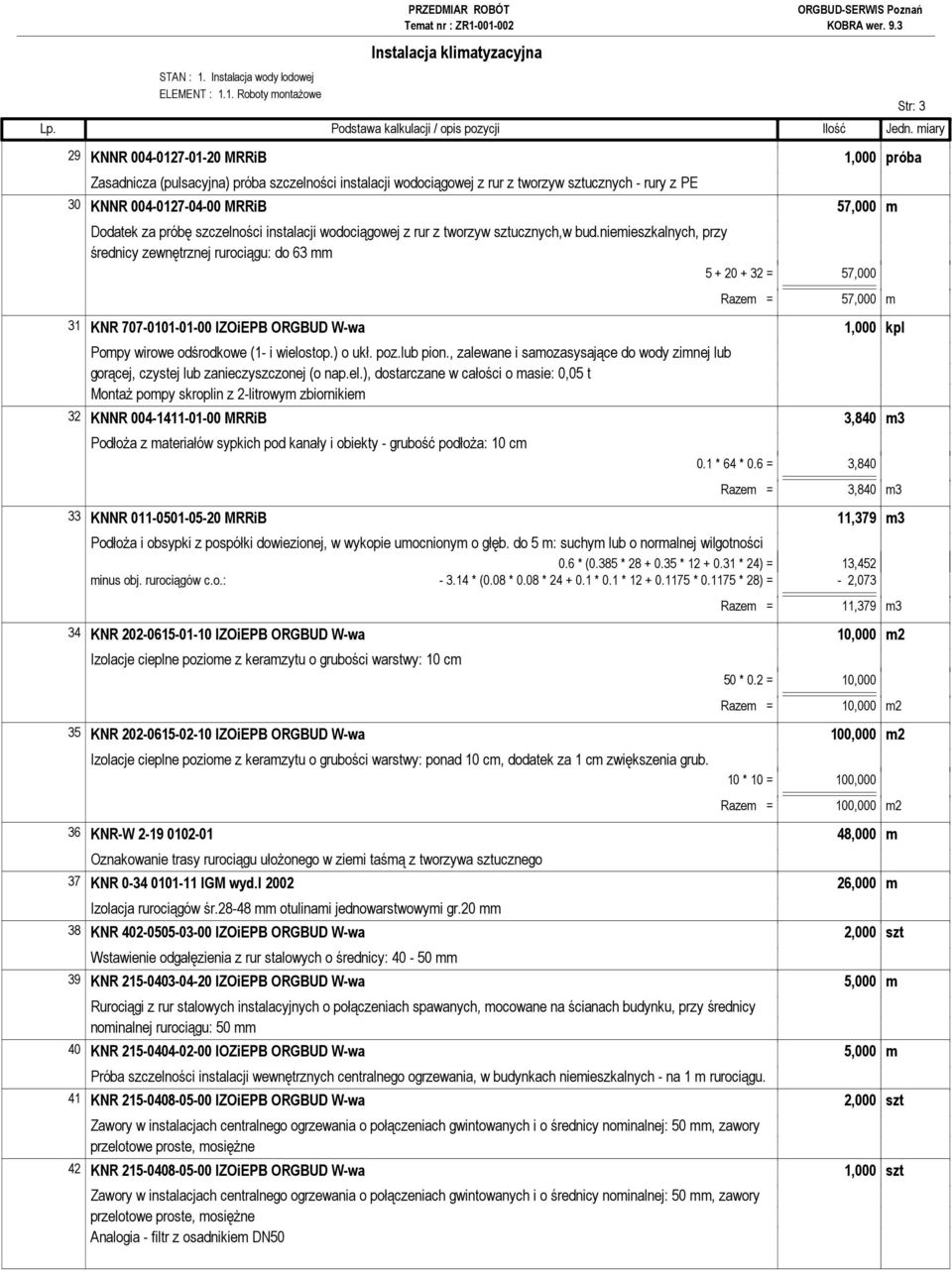

5 STAN : 1. Instalacja wody lodowej ELEMENT : 1.1. Roboty montaŝowe 29 KNNR MRRiB 1,000 próba Zasadnicza (pulsacyjna) próba szczelności instalacji wodociągowej z rur z tworzyw sztucznych - rury z PE 30 KNNR MRRiB 57,000 m Dodatek za próbę szczelności instalacji wodociągowej z rur z tworzyw sztucznych,w bud.niemieszkalnych, przy średnicy zewnętrznej rurociągu: do 63 mm = 57,000 Razem = 57,000 m 31 KNR IZOiEPB ORGBUD W-wa 1,000 kpl Pompy wirowe odśrodkowe (1- i wielostop.) o ukł. poz.lub pion., zalewane i samozasysające do wody zimnej lub gorącej, czystej lub zanieczyszczonej (o nap.el.), dostarczane w całości o masie: 0,05 t MontaŜ pompy skroplin z 2-litrowym zbiornikiem 32 KNNR MRRiB 3,840 m3 PodłoŜa z materiałów sypkich pod kanały i obiekty - grubość podłoŝa: 10 cm 0.1 * 64 * 0.6 = 3,840 Razem = 3,840 m3 33 KNNR MRRiB 11,379 m3 PodłoŜa i obsypki z pospółki dowiezionej, w wykopie umocnionym o głęb. do 5 m: suchym lub o normalnej wilgotności 0.6 * (0.385 * * * 24) = 13,452 minus obj. rurociągów c.o.: * (0.08 * 0.08 * * 0.1 * * * 28) = - 2,073 Razem = 11,379 m3 34 KNR IZOiEPB ORGBUD W-wa 10,000 m2 Izolacje cieplne poziome z keramzytu o grubości warstwy: 10 cm 50 * 0.2 = 10,000 Razem = 10,000 m2 35 KNR IZOiEPB ORGBUD W-wa 100,000 m2 Izolacje cieplne poziome z keramzytu o grubości warstwy: ponad 10 cm, dodatek za 1 cm zwiększenia grub. 10 * 10 = 100,000 Razem = 100,000 m2 36 KNR-W ,000 m Oznakowanie trasy rurociągu ułoŝonego w ziemi taśmą z tworzywa sztucznego 37 KNR IGM wyd.i ,000 m Izolacja rurociągów śr mm otulinami jednowarstwowymi gr.20 mm 38 KNR IZOiEPB ORGBUD W-wa 2,000 szt Wstawienie odgałęzienia z rur stalowych o średnicy: mm 39 KNR IZOiEPB ORGBUD W-wa 5,000 m Rurociągi z rur stalowych instalacyjnych o połączeniach spawanych, mocowane na ścianach budynku, przy średnicy nominalnej rurociągu: 50 mm 40 KNR IOZiEPB ORGBUD W-wa 5,000 m Próba szczelności instalacji wewnętrznych centralnego ogrzewania, w budynkach niemieszkalnych - na 1 m rurociągu. 41 KNR IZOiEPB ORGBUD W-wa 2,000 szt Zawory w instalacjach centralnego ogrzewania o połączeniach gwintowanych i o średnicy nominalnej: 50 mm, zawory przelotowe proste, mosięŝne 42 KNR IZOiEPB ORGBUD W-wa 1,000 szt Zawory w instalacjach centralnego ogrzewania o połączeniach gwintowanych i o średnicy nominalnej: 50 mm, zawory przelotowe proste, mosięŝne Analogia - filtr z osadnikiem DN50 Str: 3

6 STAN : 1. Instalacja wody lodowej ELEMENT : 1.1. Roboty montaŝowe 43 KNNR ,000 szt Zawory odpowietrzające - automatyczne o śr. 15 mm Odpowietrznik samoczynny 44 KNR MPCiL 1,020 m2 Czyszczenie przez szczotkowanie ręczne powierzchni o stanie wyjściowym B do trzeciego stopnia czystości rurociągów o średnicy zewnętrznej od 58 do 219 mm * 5 = 1,020 Razem = 1,020 m2 45 KNR MPCiL 1,020 m2 Odtłuszczanie jednokrotne rozpuszczalnikiem organicznym powierzchni rurociągów 46 KNR MPCiL 1,020 m2 Malowanie pędzlem rurociągów o średnicy zewnętrznej od 58 do 219 mm farbą do gruntowania termoodporną do 400 st.c silikonową 47 KNR MPCiL 1,020 m2 Malowanie pędzlem rurociągów o średnicy zewnętrznej od 58 do 219 mm emalią termoodporną silikonową 48 KNR IZOiEPB ORGBUD W-wa 2,600 m2 Izolacja rurociągów jedną warstwą otulin poliuretanowych - grubość izolacji i średnice zewnętrzne rurociągów: 50 mm - średnice 44,5-62 mm 0.52 * 5 = 2,600 Razem = 2,600 m2 49 KNR IZOiEPB ORGBUD W-wa 2,600 m2 Płaszcze z blachy stalowej ocynk.o grubości 0,55mm ochraniające: rurociągi o śr.zew mm 1.2 ELEMENT : Roboty budowlane 50 KNR IZOiEPB ORGBUD W-wa 31,000 szt Mechaniczne przebijanie w ścianach lub stropach z cegły, otworów o długości przebicia ponad 1 do 1 1/2 cegły i średnicy: ponad 60 do 80 mm 51 KNR IZOiEPB ORGBUD W-wa 31,000 szt MontaŜ w ścianach przepustów z rur stalowych lub winidurowych o długości do 1 m i średnicy zewnętrznej rury: ponad 60 do 80 mm 52 KNR IZOiEPB ORGBUD W-wa 10,000 m2 Zerwanie posadzki z tworzyw sztucznych 53 KNR IZOiEPB ORGBUD W-wa 10,000 msc Naprawa posadzki cementowej z zatarciem na gładko, przy powierzchni w jednym miejscu: ponad 0,5 do 1,0 m2 54 KNR IZOiEPB ORGBUD W-wa 10,000 m2 Uzupełnienie posadzek z tworzyw sztucznych o pow. od 1,0 do 5,0 m2 55 KNR WACETOB Warszawa 11,000 msc Naprawa tynków w pomieszczeniach, o powierzchni tynkowanej w jednym miejscu: do 0,5 m2 56 KNR WACETOB Warszawa 5,500 m2 Malowanie tynków farbą: emulsyjną 1.3 ELEMENT : Roboty w zakresie przygotowania terenu pod budowę i roboty ziemne 57 KNR IZOiEPB ORGBUD W-wa 0,064 km Roboty pomiarowe przy liniowych robotach ziemnych - trasa dróg w terenie równinnym 64 / 1000 = 0,064 Razem = 0,064 km Str: 4

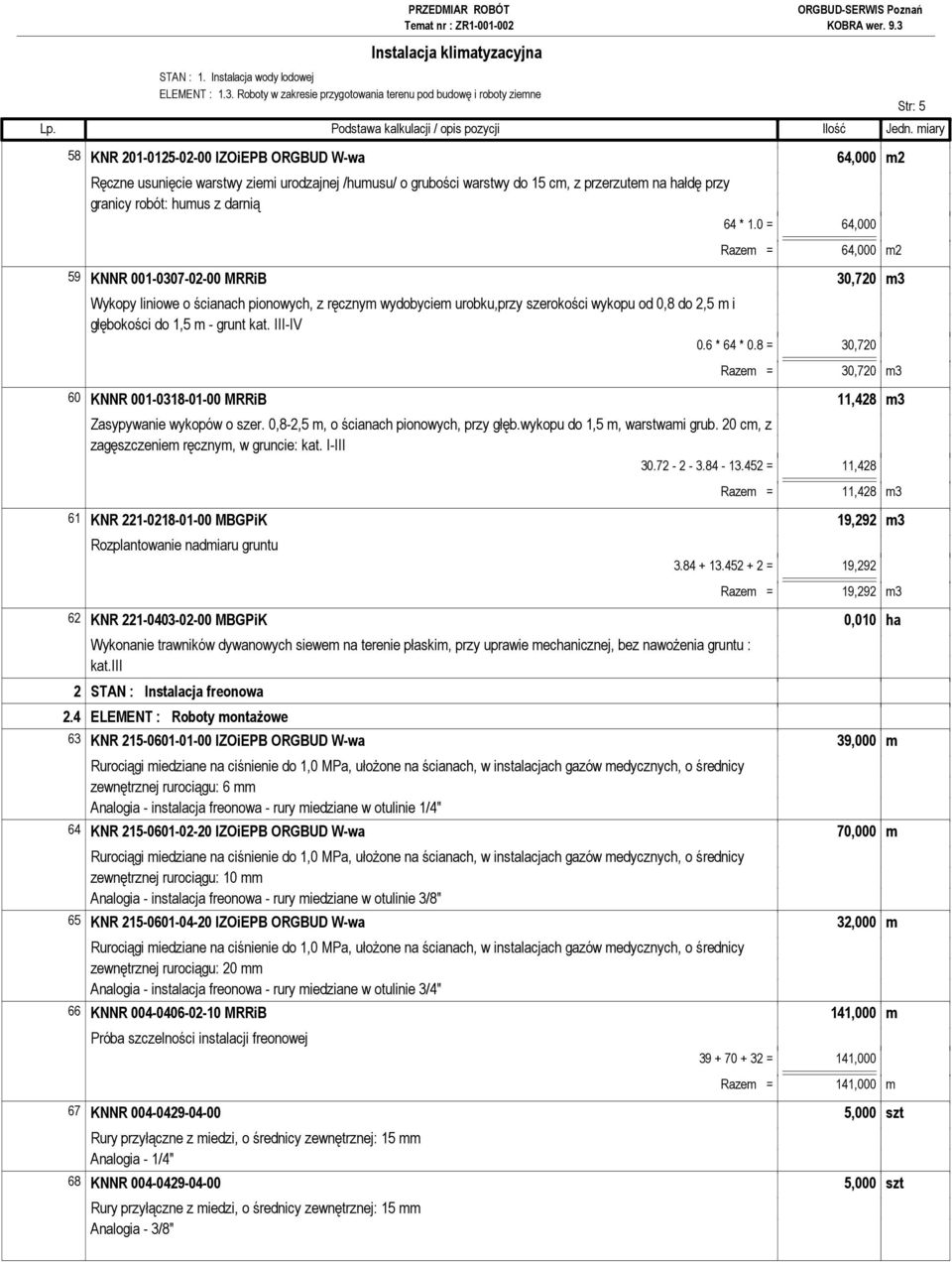

7 STAN : 1. Instalacja wody lodowej ELEMENT : 1.3. Roboty w zakresie przygotowania terenu pod budowę i roboty ziemne 58 KNR IZOiEPB ORGBUD W-wa 64,000 m2 Ręczne usunięcie warstwy ziemi urodzajnej /humusu/ o grubości warstwy do 15 cm, z przerzutem na hałdę przy granicy robót: humus z darnią 64 * 1.0 = 64,000 Razem = 64,000 m2 59 KNNR MRRiB 30,720 m3 Wykopy liniowe o ścianach pionowych, z ręcznym wydobyciem urobku,przy szerokości wykopu od 0,8 do 2,5 m i głębokości do 1,5 m - grunt kat. III-IV 0.6 * 64 * 0.8 = 30,720 Razem = 30,720 m3 60 KNNR MRRiB 11,428 m3 Zasypywanie wykopów o szer. 0,8-2,5 m, o ścianach pionowych, przy głęb.wykopu do 1,5 m, warstwami grub. 20 cm, z zagęszczeniem ręcznym, w gruncie: kat. I-III = 11,428 Razem = 11,428 m3 61 KNR MBGPiK 19,292 m3 Rozplantowanie nadmiaru gruntu = 19,292 Razem = 19,292 m3 62 KNR MBGPiK 0,010 ha Wykonanie trawników dywanowych siewem na terenie płaskim, przy uprawie mechanicznej, bez nawoŝenia gruntu : kat.iii 2 STAN : Instalacja freonowa 2.4 ELEMENT : Roboty montaŝowe 63 KNR IZOiEPB ORGBUD W-wa 39,000 m Rurociągi miedziane na ciśnienie do 1,0 MPa, ułoŝone na ścianach, w instalacjach gazów medycznych, o średnicy zewnętrznej rurociągu: 6 mm Analogia - instalacja freonowa - rury miedziane w otulinie 1/4" 64 KNR IZOiEPB ORGBUD W-wa 70,000 m Rurociągi miedziane na ciśnienie do 1,0 MPa, ułoŝone na ścianach, w instalacjach gazów medycznych, o średnicy zewnętrznej rurociągu: 10 mm Analogia - instalacja freonowa - rury miedziane w otulinie 3/8" 65 KNR IZOiEPB ORGBUD W-wa 32,000 m Rurociągi miedziane na ciśnienie do 1,0 MPa, ułoŝone na ścianach, w instalacjach gazów medycznych, o średnicy zewnętrznej rurociągu: 20 mm Analogia - instalacja freonowa - rury miedziane w otulinie 3/4" 66 KNNR MRRiB 141,000 m Próba szczelności instalacji freonowej = 141,000 Razem = 141,000 m 67 KNNR ,000 szt Rury przyłączne z miedzi, o średnicy zewnętrznej: 15 mm Analogia - 1/4" 68 KNNR ,000 szt Rury przyłączne z miedzi, o średnicy zewnętrznej: 15 mm Analogia - 3/8" Str: 5

8 STAN : 2. Instalacja freonowa ELEMENT : 2.4. Roboty montaŝowe 69 KNNR MRRiB 33,000 m Rurociągi z PVC łączone metodą klejenia, montowane na ścianach w budynkach niemieszkalnych,o średnicy zewnętrznej: 25 mm Analogia - instalacja skroplin 70 KNR IZOiEPB ORGBUD W-wa 1,000 szt MontaŜ klimatyzatora ściennego 3,5kW 71 KNR IZOiEPB ORGBUD W-wa 1,000 szt DemontaŜ i montaŝ klimatyzatora ściennego 2,7kW 72 KNR IZOiEPB ORGBUD W-wa 3,000 szt MontaŜ klimatyzatorów kasetonowych 3,5kW, 4-stronnych 73 KNR IZOiEPB ORGBUD W-wa 1,000 szt MontaŜ jednostki zewnętrznej 18kW 74 KNR IZOiEPB ORGBUD W-wa 1,000 kpl Napełnienie urządzeń i instalacji obiegu freonu i podobnych czynników, czynnikiem chłodniczym w urządzeniach o wydajności: 15,0 tys.kcal/h 75 KNR IZOiEPB ORGBUD W-wa 1,000 kpl Uruchomienie i uzyskanie niskich temperatur w urządzeniach o wydajności: 15,0 tys.kcal/h 2.5 ELEMENT : Roboty budowlane 76 KNR WACETOB Warszawa 32,400 m2 Sufity podwieszone o konstrukcji metalowej z wypełnieniem płytami z włókien mineralnych Analogia - demontaŝ istniejących sufitów podwieszanych na czas ułoŝenia instalacji i ponowny ich montaŝ 0.6 * 54 = 32,400 Razem = 32,400 m2 77 KNR WACETOB Warszawa 3,000 kpl MontaŜ w sufitach podwieszanych, opraw oświetleniowych wpuszczanych: compact Analogia - montaŝ w sufitach podwieszonych klimatyzatorów kasetonowych 78 KNR IZOiEPB ORGBUD W-wa 0,190 m3 Fundamenty blokowe pod maszyny wirowe, obrotowe i tłokowe, o objętości: do 0,6 m3 - fundament pod jednostkę zewnętrzną 1.15 * 0.55 * 0.3 = 0,190 Razem = 0,190 m3 79 KNR IZOiEPB ORGBUD W-wa 10,000 szt Mechaniczne przebijanie w ścianach lub stropach z cegły, otworów o długości przebicia ponad 1/2 do 1 cegły i średnicy rury: ponad 25 do 40 mm 80 KNR IZOiEPB ORGBUD W-wa 6,000 szt Mechaniczne przebijanie w ścianach lub stropach z cegły, otworów o długości przebicia do 1/2 cegły i średnicy: ponad 25 do 40 mm 81 KNR IZOiEPB ORGBUD W-wa 2,000 szt Mechaniczne przebijanie w ścianach lub stropach z cegły, otworów o długości przebicia ponad 1 do 1 1/2 cegły i średnicy: ponad 40 do 60 mm 82 KNR IZOiEPB ORGBUD W-wa 18,000 szt MontaŜ w ścianach przepustów z rur stalowych lub winidurowych o długości do 1 m i średnicy zewnętrznej rury: ponad 25 do 40 mm 83 KNR WACETOB Warszawa 18,000 msc Naprawa tynków w pomieszczeniach, o powierzchni tynkowanej w jednym miejscu: do 0,5 m2 Str: 6

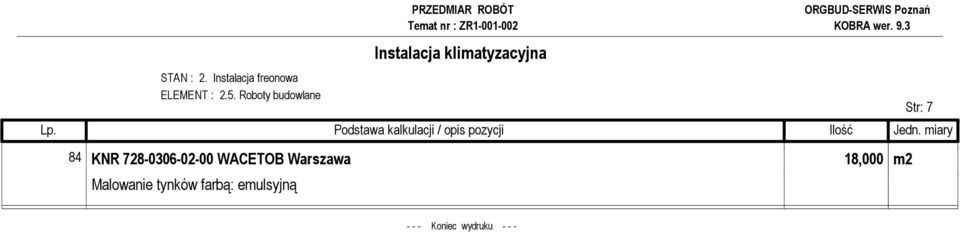

9 STAN : 2. Instalacja freonowa ELEMENT : 2.5. Roboty budowlane 84 KNR WACETOB Warszawa 18,000 m2 Malowanie tynków farbą: emulsyjną Str: Koniec wydruku - - -
