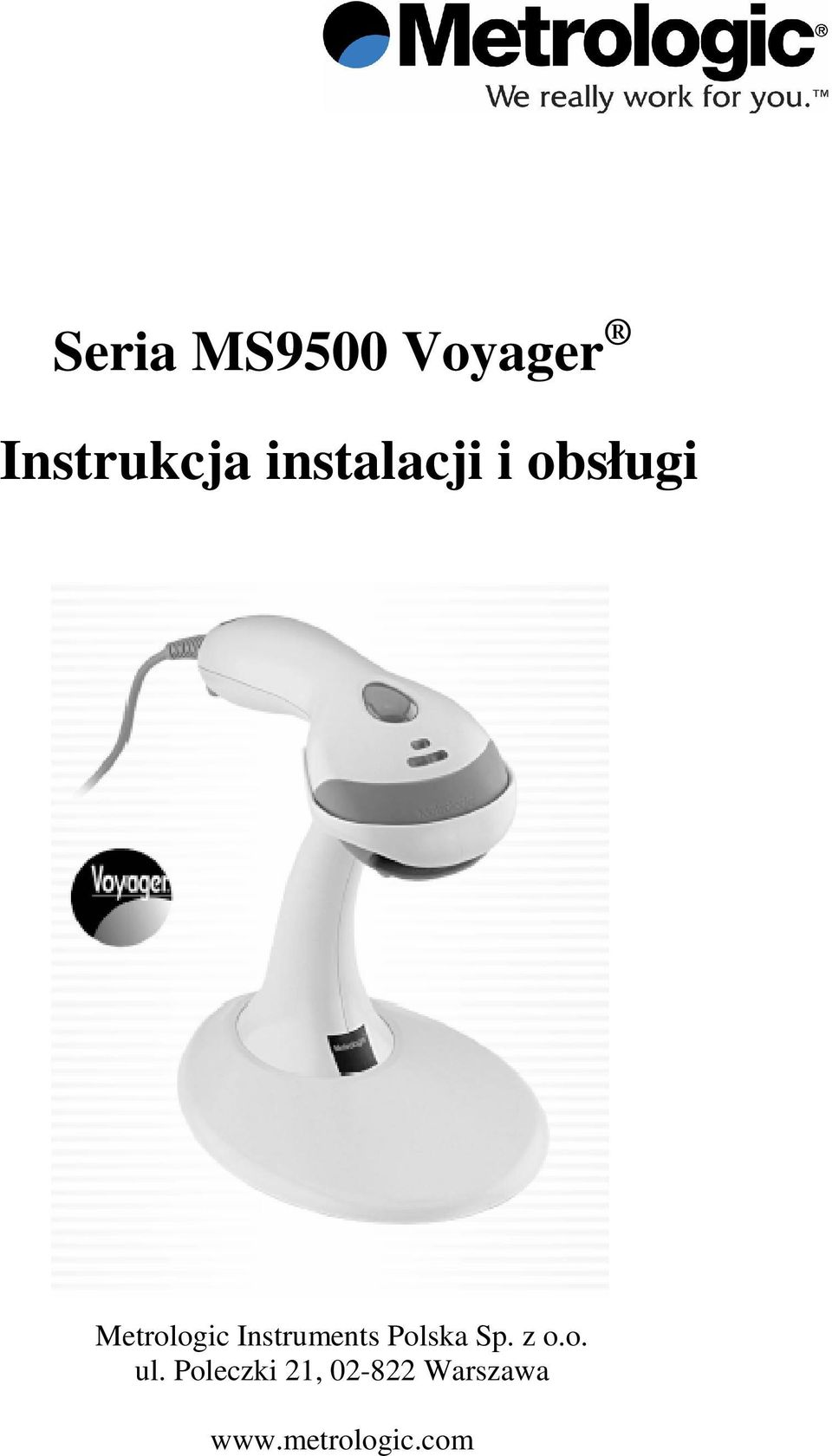

1 Seria MS9500 Voyager Instrukcja instalacji i obsługi Metrologic Instruments Polska Sp. z o.o. ul. Poleczki 21, Warszawa

2 ii

3 Seria MS9520 Voyager Tre niniejszej instrukcji jest własnoci Metrologic Instruments Polska Sp. z o.o. Informacje zawarte w niniejszej instrukcji zostały szczegółowo sprawdzone i traktowane s jako zgodne z prawd. Metrologic Instruments Polska Sp. z o.o. nie ponosi adnej odpowiedzialnoci na wypadek wystpienia ewentualnych błdów. Informacje zawarte w niniejszej instrukcji mog zosta zmienione bez podania przyczyny, w celu poprawy niezawodnoci, konstrukcji i funkcjonalnoci, i w adnym wypadku nie stanowi zobowiza ze strony producenta. Wszystkie prawa zastrzeone. W adnym wypadku jakakolwiek cz niniejszej instrukcji nie moe by powielana i udostpniana w jakiejkolwiek formie i przy uyciu jakichkolwiek rodków, bez wczeniejszej zgody Metrologic Instruments Polska Sp. z o.o. iii

4 iv

5 SPIS TRECI Wstp...1 Czytnik i akcesoria...2 Budowa czytnika...3 Kabel komunikacyjny...4 Tabliczki znamionowe / konserwacja...5 Podłczenie RS Podłczenie Emulacja klawiatury ( KBW )...7 Podłczenia USB...8 Monta statywu...9 Tryby pracy...13 Sygnalizacja dwikowa...14 Sygnalizacja wietlna...15 Sygnalizacja błdów...16 Głbia pola odczytu Zasig aktywacji IR...18 Rozwizywanie problemów...19 Specyfikacja techniczna...22 Ustawienia fabryczne...24 Układy styków gniazd i złczy kabli komunikacyjnych...28 v

6 vi

7 WSTP Czytniki MS9520 Voyager oraz MS9540 VoyagerCG to jednoliniowe, laserowe czytniki kodów kreskowych, posiadajce zdolno odczytu wszystkich standardowych symbolik 1D, włczajc RSS. MS9520 posiada pełen zestaw cech czytnika MS9540, wyłczajc opatentowan przez Metrologic technologi aktywacji przesyłu danych CodeGate. Dodatkowe właciwoci: Automatyczny wyzwalacz oraz automatyczne przejcie, po umieszczeniu w statywie, do pracy w trybie stacjonarnym Technologia aktywacji przesyłu danych CodeGate ( tylko MS9540 ) Wymienne kable komunikacyjne. 7 ustawie tonów sygnalizatora dwikowego Edycja danych Uaktualnianie firmware u Narzdzia programowania: Przewodnik MetroSelect Single-Line Configuration Guide lub Program: MetroSet2 *. Sunrise 2005 Compliant Voyager oraz VoyagerCG pozwalaj na prac zarówno w trybie rcznym, jak równie stacjonarnym, do którego automatyczne przejcie, połczone z deaktywacj przycisku CodeGate, nastpuje po umieszczeniu czytnika w statywie. Dostpne : 1

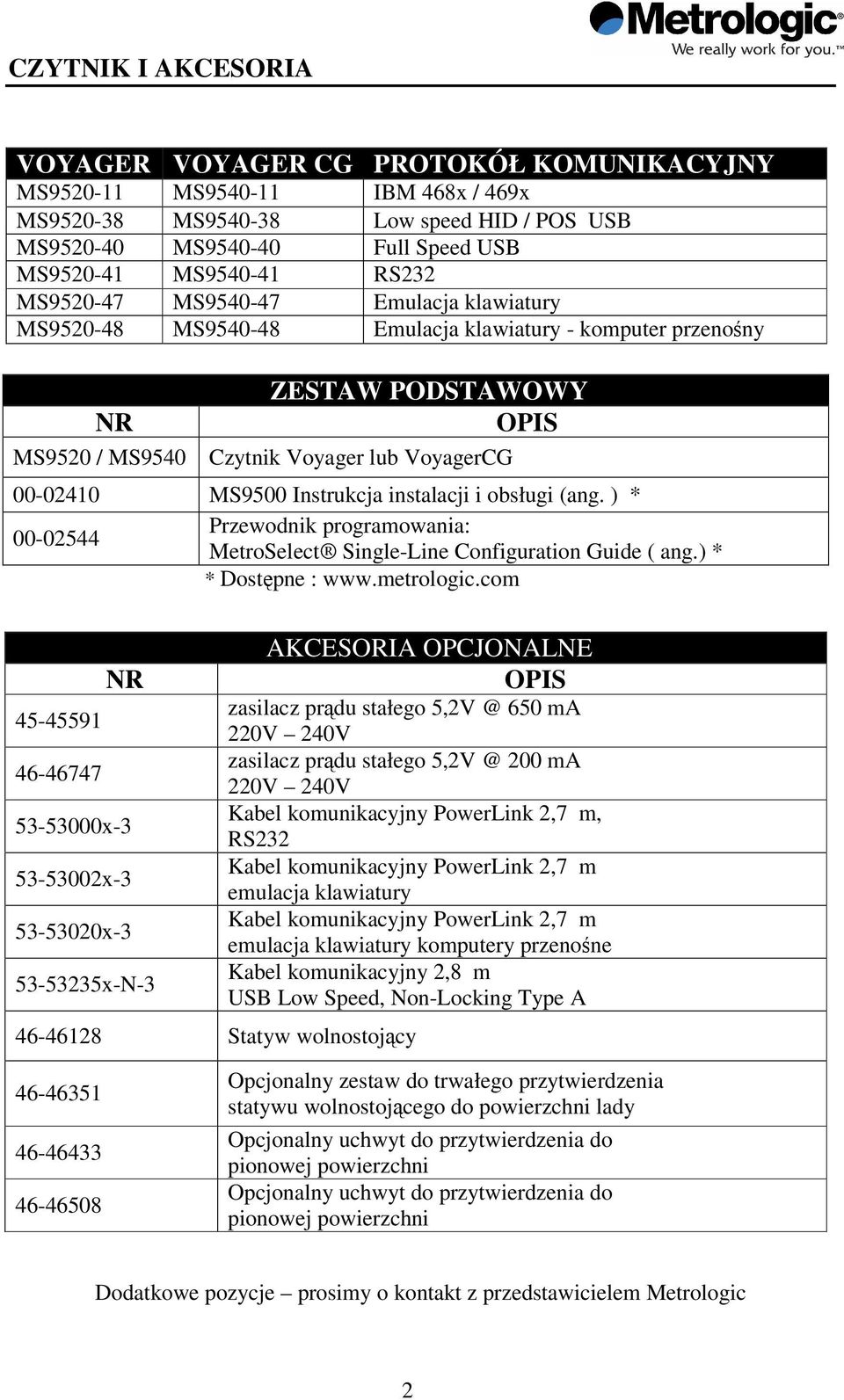

8 CZYTNIK I AKCESORIA VOYAGER VOYAGER CG PROTOKÓŁ KOMUNIKACYJNY MS MS IBM 468x / 469x MS MS Low speed HID / POS USB MS MS Full Speed USB MS MS RS232 MS MS Emulacja klawiatury MS MS Emulacja klawiatury - komputer przenony NR MS9520 / MS9540 ZESTAW PODSTAWOWY OPIS Czytnik Voyager lub VoyagerCG MS9500 Instrukcja instalacji i obsługi (ang. ) * Przewodnik programowania: MetroSelect Single-Line Configuration Guide ( ang.) * * Dostpne : NR x x x x-N Statyw wolnostojcy AKCESORIA OPCJONALNE OPIS zasilacz prdu stałego 650 ma 220V 240V zasilacz prdu stałego 200 ma 220V 240V Kabel komunikacyjny PowerLink 2,7 m, RS232 Kabel komunikacyjny PowerLink 2,7 m emulacja klawiatury Kabel komunikacyjny PowerLink 2,7 m emulacja klawiatury komputery przenone Kabel komunikacyjny 2,8 m USB Low Speed, Non-Locking Type A Opcjonalny zestaw do trwałego przytwierdzenia statywu wolnostojcego do powierzchni lady Opcjonalny uchwyt do przytwierdzenia do pionowej powierzchni Opcjonalny uchwyt do przytwierdzenia do pionowej powierzchni Dodatkowe pozycje prosimy o kontakt z przedstawicielem Metrologic 2

9 BUDOWA CZYTNIKA Dioda ółta ( tylko MS9540 ) Dioda czerwona Przycisk CodeGate ( tylko MS9540 ) Dioda zielona MS9500 Widok z góry Zewntrzne okno Podłczenie kabla MS9500 Widok z boku 3

10 KABEL KOMUNIKACYJNY Podłczanie kabla komunikacyjnego Wsun kabel, a do usłyszenia charakterystycznego kliknicia. Delikatnie sprawdzi, czy kabel został prawidłowo podłczony. Nieprawidłowe podłczenie kabla moe skutkowa przerwami w dopływie prdu. Odłczanie kabla komunikacyjnego Przed odłczeniem kabla naley wyłczy komputer i odłczy zasilacz. 1. Zlokalizowa niewielki otwór w tylnej czci górnej powierzchni czytnika. 2. Odpowiednio zagi typowy spinacz do kształtu pokazanego na rysunku. 3. Umieci zakoczenie spinacza w otworze. 4. Po usłyszeniu charakterystycznego kliknicia delikatnie wysun kabel. 4

11 TABLICZKI ZNAMIONOWE / KONSERWACJA Kady czytnik posiada tabliczki znamionowe na dolnej powierzchni informujce o numerze modelu, dacie produkcji, numerze seryjnym i ostrzeeniach. Przykład : KONSERWACJA Smugi i zanieczyszczenia mog niekorzystnie wpływa na prawidłow prac czytnika. Zewntrzne okno powinno by regularnie oczyszczane. 1. Nanie płyn do mycia szyb na nieabrazyjn tkanin. 2. Delikatnie przetrze zewntrzne okno. 5

12 PODŁCZENIE RS Wyłczy komputer 2. Podłczy 10-stykow kocówk RJ45 kabla komunikacyjnego PowerLink ( MLPN x-3 ) do gniazda w czytniku. Charakterystyczne kliknicie potwierdzi prawidłowo podłczenia. 3. Podłczy zasilacz do gniazda w kablu komunikacyjnym PowerLink. 4. Sprawdzi, czy parametry elektryczne zasilacza s zgodne z napiciem sieciowym. Podłczy zasilacz do sieci. Gniazdo sieciowe powinno znajdowa si blisko urzdzenia i by łatwo dostpne 5. Podłczy kabel komunikacyjny do właciwego portu w komputerze. 6. Włczy komputer Uwaga producenta : Podłczenie czytnika do portu w komputerze nie gwarantuje, e odczytana informacja zostanie przesłana do komputera. Czytnik i komputer musz uywa tego samego protokołu komunikacji. W celu zmiany ustawie fabrycznych - patrz: Przewodnik programowania : MetroSelect Single-Line Configuration Guide lub Program: MetroSet2* * Dostpne : 6

13 PODŁCZENIE KBW 1. Wyłczy komputer 2. Podłczy 10-stykow kocówk RJ45 kabla komunikacyjnego PowerLink ( MLPN x-3 ) do gniazda w czytniku. Charakterystyczne kliknicie potwierdzi prawidłowo podłczenia. Jeeli czytnik otrzymuje zasilanie z komputera - przejd do pkt Podłczy zasilacz do gniazda w kablu komunikacyjnym PowerLink. 4. Sprawdzi, czy parametry elektryczne zasilacza s zgodne z napiciem sieciowym. Podłczy zasilacz do sieci. Gniazdo sieciowe powinno znajdowa si blisko urzdzenia i by łatwo dostpne. 5. Odłczy klawiatur od komputera.. 6. Podłczy kabel komunikacyjny do klawiatury i portu klawiaturowego komputera. W razie koniecznoci uy kabel przejciowy. 7. Włczy komputer. Uwaga producenta : Podłczenie czytnika do portu w komputerze nie gwarantuje, e odczytana informacja zostanie przesłana do komputera. Czytnik i komputer musz uywa tego samego protokołu komunikacji. W celu zmiany ustawie fabrycznych - patrz : Przewodnik programowania : MetroSelect Single-Line Configuration Guide lub Program : MetroSet2* * Dostpne : 7

14 PODŁCZENIE USB 1. Wyłczy komputer. 2. Podłczy 10-stykow kocówk RJ45 kabla komunikacyjnego USB ( MLPN x-N-3 ) do gniazda w czytniku. Charakterystyczne kliknicie potwierdzi prawidłowo podłczenia. 3. Podłczy kocówk kabla komunikacyjnego do portu USB w komputerze. 4. Włczy komputer Uwaga producenta : Podłczenie czytnika do portu w komputerze nie gwarantuje, e odczytana informacja zostanie przesłana do komputera. Czytnik i komputer musz uywa tego samego protokołu komunikacji. W celu zmiany ustawie fabrycznych - patrz : Przewodnik programowania : MetroSelect Single-Line Configuration Guide lub Program : MetroSet2* * Dostpne : 8

15 OPCJE STATYWÓW A. Statyw wolnostojcy MLPN a. Statyw ( )...1 szt. b. Fartuch ( )...1 szt. c. Wkrt M3 x 6 mm ( )...2 szt. d. Podkładka, #5 x.5 ( )...2 szt. e. Element łczcy ( )...1 szt. f. ruba mocujca M3 x 20 mm ( )...1 szt. B. Opcjonalny zestaw do trwałego przytwierdzenia statywu wolnostojcego do powierzchni lady MLPN a. Wkrt #8 ( )...4 szt. b. Podstawa ( )...1 szt. C. Opcjonalny uchwyt do przytwierdzenia do pionowej powierzchni MLPN a. Uchwyt ( )...1 szt. b. Wkrt #8 ( )...2 szt. D. Opcjonalny uchwyt do przytwierdzenia do pionowej powierzchni MLPN a. Uchwyt ( )...1 szt. b. Podstawa ( )...1 szt. c. Wkrt 4.8 x 13 mm ( )...2 szt. d. Tama samoprzylepna ( )...1 szt. e. Wkrt #8 ( )...2 szt. 9

16 MONTA STATYWU A. Statyw wolnostojcy MLPN Fartuch Umieci fartuch ( ) na statywie ( ). Statyw 2. Przytwierdzi fartuch do statywu : Fartuch zakładka z jednej strony, Statyw 2 wkrty M3 x 6 mm ( ) Zakładka 2 podkładki #5 ( ) Podkładka #5 - z drugiej strony. Wkrt 3M x 6 mm B. Opcjonalny zestaw do trwałego przytwierdzenia statywu wolnostojcego do powierzchni lady MLPN Wywierci cztery otwory #39 w ladzie Przytwierdzi podstaw ( ) do lady Wkrt #8 za pomoc czterech wkrtów #8 ( ) Podstawa 10

17 MONTA STATYWU Element łczcy Przytwierdzi element łczcy ( ) do podstawy. Podstawa Delikatnie usun płytk znajdujc si na statywie. 5. Umieci statyw na podstawie. 6. Przytwierdzi statyw do podstawy przy pomocy ruby mocujcej M3 ( ) 7. Ponownie umieci płytk. 11

18 MONTA STATYWU C. Opcjonalny uchwyt do przytwierdzenia do pionowej powierzchni MLPN wkrt #8 Otwór # Wywierci dwa #39 otwory 3.00 Uchwyt Przytwierdzi uchwyt za pomoc dwóch wkrtów 8#. Wkrt # D. Opcjonalny uchwyt do przytwierdzenia do pionowej powierzchni MLPN Podstawa Uchwyt Przytwierdzi podstaw do uchwytu przy pomocy dwóch wkrtów 4.8 x 13 mm 2. Wkrt Odsłoni jedn stron tamy samoprzylepnej Przyklei tam do podstawy 4. Odsłoni drug stron tamy i przyklei uchwyt Tama do pionowej powierzchni Uchwyt Odsłoni tam Podstawa

19 TRYBY PRACY TRZY TRYBY PRACY Automatyczny wyzwalacz Automatyczny odczyt i transmisja danych CodeGate ( tylko MS9540 ) Transmisja danych po wciniciu przycisku CG Tryb rcznej aktywacji Laser aktywowany przyciskiem Odczyt i transmisja danych przy wcinitym przycisku CODEGATE RCZNA AKTYWACJA* 1. Czujnik IR aktywuje laser 1. Nakierowa czytnik na kod 2. Nakierowa promie lasera na kod 2. Wcisn i przytrzyma przycisk CG w celu dokonania odczytu i transmisji danych Wcisn i przytrzyma 3. Przesył danych po wciniciu przycisku CG Przycisn Sygnał dwikowy Sygnał dwikowy * patrz : Przewodnik programowania : MetroSelect Single-Line Configuration Guide lub Program : MetroSet2** ** Dostpne : 13

20 SYGNALIZACJA DWIKOWA Podczas pracy czytnik emituje sygnały dwikowe, informujce o aktualnym stanie urzdzenia. Dostpnych jest osiem ustawie tonu ( normalny, 6 zmiennych lub brak ). W celu zmiany ustawie patrz : Przewodnik: MetroSelect Single-Line Configuration Guide lub Program MetroSet2* Pojedynczy sygnał dwikowy po podłczeniu zasilania Po podłczeniu zasilania zapala si dioda zielona, rozbłyskuje dioda czerwona oraz jednoczenie czytnik emituje pojedynczy sygnał dwikowy. Przez cały okres trwania dwiku dioda czerwona pozostaje zapalona ). Czytnik jest gotowy do pracy. Pojedynczy sygnał dwikowy podczas pracy Po prawidłowym odczycie kodu rozbłyskuje dioda czerwona oraz jednoczenie czytnik emituje pojedynczy sygnał dwikowy ( o ile tak został zaprogramowany ). Brak dwiku i rozbłynicia czerwonej diody informuje o braku prawidłowego odczytu kodu. Dwik ostrzegawczy Emisja tego dwiku informuje o zaistniałym błdzie. Patrz: strona 17 Podwójny sygnał dwikowy po podłczeniu zasilania Emisja tego dwiku z nastpczym naprzemiennym rozbłyskiem diody zielonej i czerwonej informuje o koniecznoci uaktualnienia pamici FlashROM. Potrójny sygnał dwikowy po podłczeniu zasilania. Emisja tego dwiku informuje o zaistniałym błdzie. Patrz: strona 17 Potrójny sygnał dwikowy podczas pracy Po wejciu w tryb programowania rozbłyskuje dioda czerwona oraz czytnik emituje potrójny sygnał dwikowy. Diody czerwona i zielona rozbłyskuj przez cały okres pozostawania czytnika w trybie programowania. Po wyjciu z trybu programowania czytnik emituje potrójny sygnał dwikowy, a dioda czerwona ganie. Po skonfigurowaniu, podczas normalnego trybu odczytu potrójny sygnał informuje o upływie limitu czasu komunikacji. Podczas programowania metod pojedynczego kodu czytnik emituje potrójny sygnał dwikowy w sekwencji : aktualnie wybrany ton, krótka pauza, wysoki ton oraz niski ton, informujc o dokonaniu konfiguracji. Dostpne : 14

21 SYGNALIZACJA WIETLNA MS9540 posiada trzy diody wskanikowe ( zielon, czerwon i ółt ), zlokalizowane na głowicy czytnika. MS9520 posiada dwie diody wskanikowe ( zielon i czerwon ) zlokalizowane na głowicy czytnika. Rozbłysk lub cigłe wiatło diod wskanikowych informuje o pracy i aktualnym stanie czytnika. Brak wiatła diody zielonej, czerwonej i ółtej ( MS9540 ) Czytnik nie otrzymuje zasilania z zasilacza lub komputera. Czytnik znajduje si w trybie spoczynkowym, a CodeGate jest włczony. Prezentacja kodu powoduje włczenie si diody zielonej i aktywacj lasera. Cigłe wiatło diody ółtej ( tylko MS9540 ) CodeGate jest wyłczony. Prezentacja kodu powoduje aktywacj lasera. Odczyt i transmisja danych nastpuje automatycznie. Cigłe wiatło diody zielonej Przez cały okres aktywnoci lasera dioda zielona pozostaje włczona. Cigłe wiatło diody zielonej i rozbłysk diody czerwonej Po prawidłowym odczycie kodu rozbłyskuje dioda czerwona oraz jednoczenie czytnik emituje pojedynczy sygnał dwikowy. Brak dwiku i rozbłysku diody czerwonej informuje o braku prawidłowego odczytu kodu. Cigłe wiatło diody zielonej i diody czerwonej Po dokonaniu odczytu dane wysyłane s do komputera. W niektórych ustawieniach wymagane jest wysłanie przez komputer zwrotnego sygnału o gotowoci do przyjcia danych. Przez cały okres oczekiwania na sygnał dioda czerwona pozostaje włczona. Naprzemiennie rozbłyskujce diody zielona i czerwona Informacja o pozostawaniu czytnika w trybie programowania. Emisja dwiku ostrzegawczego w tym trybie informuje o odczycie nieprawidłowego kodu konfiguracyjnego, Naprzemiennie rozbłyskujce diody zielona i czerwona oraz potrójny sygnał dwikowy po podłczeniu zasilania informuj o koniecznoci uaktualnienia pamici flashrom. Cigłe wiatło diody czerwonej, dioda zielona wyłczona. Czytnik oczekuje na komunikacj z komputerem. 15

22 SYGNALIZACJA BŁDÓW Rozbłyskujca dioda zielona i pojedynczy dwik ostrzegawczy Informacja o uszkodzeniu lasera. Czytnik naley przekaza do autoryzowanego punktu naprawy. Rozbłyskujce diody czerwona i zielona oraz podwójny dwik ostrzegawczy. Informacja o uszkodzeniu modułu skanujcego. Czytnik naley przekaza do autoryzowanego punktu naprawy. Cigły dwik ostrzegawczy i brak wiatła obu diod po podłczeniu zasilania Informacja o uszkodzeniu układu elektrycznego. Czytnik naley przekaza do autoryzowanego punktu naprawy. Potrójny sygnał dwikowy po podłczeniu zasilania Informacja o uszkodzeniu pamici przechowujcej ustawienia czytnika. Czytnik naley przekaza do autoryzowanego punktu naprawy. 16

23 GŁBIA POLA ODCZYTU 2.5 [ 64 mm ] Kontaktowa szeroko pola odczytu Odległo Głbia pola odczytu dla danej gsto ci kodu Gsto kodu A B C D E F G H J K mm mils Specyfikacja techniczna moe ulec zmianie bez podania przyczyny 17

24 ZASIG AKTYWACJI IR Detekcja dowolnego ruchu w zasigu IR powoduje automatyczn aktywacj lasera. 2,5 [ 64 mm ] Kontaktowa szeroko pola odczytu Odległo Skrócony zasig aktywacji IR Wydłuony zasig aktywacji IR Zasig aktywacji IR Specyfikacja techniczna moe ulec zmianie bez podania przyczyny 18

25 ROZWIZYWANIE PROBLEMÓW Informacje w tabeli podane s tylko dla celów informacyjnych. W wypadku nieprawidłowej pracy czytnika konieczny kontakt z autoryzowanym serwisem, w celu zachowania gwarancji. PRAWDOPODOBNA OBJAWY PRZYCZYNA Wszystkie protokoły komunikacyjne Diody wyłczone. Brak dwiku. Brak promienia lasera. Podwójny sygnał dwikowy. Naprzemienny rozbłysk obu diod po podłczeniu zasilania. Potrójny sygnał dwikowy po podłczeniu zasilania. Cigły dwik ostrzegawczy po podłczeniu zasilania. Dwik ostrzegawczy, rozbłyskujca dioda zielona po podłczeniu zasilania Dwik ostrzegawczy, rozbłyskujce obie diody po podłczeniu zasilania. Wielokrotny odczyt tego samego kodu. Czytnik pracuje. Brak dwiku. Czytnik pracuje. Brak odczytu kodów. Brak dwiku. Brak zasilania. Brak zasilania ze strony komputera. Uszkodzenie pamici ROM. Uszkodzenie non-volatile RAM - pamici przechowujcej ustawienia. Uszkodzenie pamici RAM lub ROM. Uszkodzenie diody VLD. Uszkodzenie modułu skanujcego. Limit czasu odczytu tego samego kodu zbyt krótki. Prawdopodobnie wyłczony sygnalizator dwikowy lub wybrane ustawienie braku tonu. Odczyt kodów spoza aktualnie odczytywanych przez czytnik. ROZWIZANIE Sprawdzi zasilacz, gniazdo sieciowe, podłczenie kabla. Zasilanie z komputera niewystarczajce. Podłczy zasilacz. Wymagane uaktualnienie pamici Flash ROM. Kontakt z autoryzowanym serwisem. Wydłuy limit czasu odczytu tego samego kodu. Włczy sygnalizator dwikowy. Zmieni ustawienia tonu. UPC/EAN, Code 39, ITF 2 of 5, Code 93, Code 128 i Codabar - ustawienia fabryczne. Sprawdzi, czy odczyt danego kodu jest włczony. 19

26 ROZWIZYWANIE PROBLEMÓW OBJAWY Czytnik pracuje. Brak odczytu kodów. Brak sygnału dwikowego. Blokada po odczycie kodu. Dioda czerwona pozostaje włczona. Odczyt, ale dane przesłane do komputera s nieprawidłowe. Odczyt tylko niektórych kodów z danej symboliki. PRAWDOPODOBNA PRZYCZYNA Czytnik został zaprogramowany do odczytu kodów o okrelonej lub minimalnej długoci. Odczytywany kod nie spełnia tych kryteriów. Czytnik oczekuje na zwrotny sygnał gotowoci odbioru danych z komputera. Format danych wysyłanych przez czytnik nie odpowiada wymaganiom komputera. Niska jako druku. Nieprawidłowe proporcje kodu. Nieprawidłowy wydruk kodu. Nieodpowiednia konfiguracja czytnika do odczytu danej symboliki. Ustawienia minimalnej długoci kodu nie s zgodne z danym kodem. ROZWIZANIE Sprawdzi, czy odczytywany kod spełnia kryteria. ( Ustawienia fabryczne minimum trzy znaki ). Ustawienia sygnałów ACK/NAK, RTS/CTS, XON, XOFF lub D/E. Sprawdzi, czy kabel i komputer prawidłowo obsługuj te funkcje. Sprawdzi, czy format danych format danych wysyłanych przez czytnik odpowiada wymaganiom komputera. Upewni si, czy czytnik jest podłczony do właciwego portu. Sprawdzi tryb drukowania. Rodzaj drukarki moe stanowi problem. Zmieni ustawienia. Sprawdzi, czy problem dotyczy cyfry kontrolnej/ znaku / ogranicznika. Sprawdzi, czy została ustawiona prawidłowa minimalna długo kodu. Odczyt kodu, ale brak danych. Nieprawidłowa konfiguracja. Upewni si, czy czytnik został prawidłowo skonfigurowany. 20

27 ROZWIZYWANIE PROBLEMÓW OBJAWY Odczyt kodu, ale dane s nieprawidłowe. Podwójny przesył tego samego znaku. Tylko wielkie litery. Tylko niektóre znaki s nieprawidłowe. Prawidłowy odczyt, ale brak prawidłowej komunikacji z komputerem. Komputer odbiera dane, ale s one nieprawidłowe. Brak niektórych znaków. PRAWDOPODOBNA PRZYCZYNA Nieprawidłowa konfiguracja. Nieprawidłowa konfiguracja. Komputer pozostaje w trybie Caps lock. Dane znaki mog nie by obsługiwane w ustawieniach dla danego kraju. Port komunikacyjny komputera nie pracuje lub jest nieprawidłowo skonfigurowany. Kabel podłczony do niewłaciwego portu komunikacyjnego. Czytnik i komputer mogły nie zosta skonfigurowane do obsługi tego samego protokołu komunikacji. Przerwa midzyznakowa nie została dodana do przesyłanych danych wyjciowych. ROZWIZANIE Upewni si, czy został wybrany właciwy rodzaj PC: AT, PS2 lub XT oraz właciwy kod kraju i formatowanie danych. Dostosowa opónienie midzyznakowe. Zwikszy opónienie ródskanowe. Sprawdzi, czy przesyłane jest przerwanie F0. Prawdopodobna konieczno zastosowania obu ustawie. Włczy ustawienia sprawdzajce, czy PC pracuje w trybie Caps Lock. Wypróbowa zastosowanie trybu Alt. Sprawdzi, czy parametry szybkoci przesyłu danych i parzystoci czytnika i portu komunikacyjnego s zgodne oraz czy program oczekuje danych RS232. Sprawdzi, czy czytnik został podłczony do właciwego portu komunikacyjnego. Sprawdzi, czy czytnik i komputer zostały skonfigurowane do obsługi tego samego protokołu komunikacji. Doda przerw midzyznakow do przesyłanych danych wyjciowych. 21

28 SPECYFIKACJA TECHNICZNA MS9500 PARAMETRY OPERACYNE ródło wiatła Dioda laserowa 650 nm +/- 10 nm Pobór mocy przez laser < 1 mw ( szczytowy ) Głbia pola odczytu Szybko odczytu Układ linii skanujcych 0 mm 203 mm dla gsto ci kodu 0,33 mm ( 13 mil ) w ustawieniach fabrycznych 72 +/- 2 skany / sek Pojedyncza linia Minimalna gsto kodu 0,127 mm ( 5,0 mil ) Zasig aktywacji IR Wydłuony mm +/- 51 mm Skrócony mm +/- 25 mm Odczytywane kody Protokoły komunikacyjne Wszystkie standardowe kody 1D RS232, Emulacja klawiatury, OCIA, IBM 468X/469X, Emulacja pióra wietlnego, Low Speed HID / POS USB, Full Speed USB Kontrast kodu do 35 % Długo odczytywanych kodów do 80 znaków ( w zaleno ci od symboliki i gsto ci kodu ) Obrót, nachylenie, odchylenie 42º,68 º,52 º Sygnalizator dwikowy Sygnalizator wietlny ( LED ) 7 tonów lub brak Zielony gotowo Czerwony odczyt ółty ( tylko MS9540 ) - Włczony nieaktywny CodeGate Wyłczony aktywny CodeGate Specyfikacja techniczna moe ulec zmianie bez podania przyczyny. 22

29 SPECYFIKACJA TECHNICZNA PARAMETRY MECHANICZNE Długo Szeroko Wysoko Ciar PARAMETRY ELEKTRYCZNE Zasilanie Pobór mocy Pobór prdu Zasilacz prdu stałego Klasa bezpieczestwa lasera : Klasa 1 CDRH 198 mm Uchwyt 45 mm; Głowica 78 mm 40 mm 149 g 5 VDC +/- 0,25 V Operacyjny = 0,825 W Spoczynkowy = 0,6 W Operacyjny = 165 5VCD Spoczynkowy = 120 5VCD Klasa II; 5,2 650 ma IEC :1993+A1:1997 +A2:2001 EN :1994/A11:1996 Klasa II Kompatybilno elektromagnetyczna PARAMETRY OTOCZENIA Temperatura Wilgotno Poziom natenia o wietlenia Odporno na upadek Zanieczyszczenia Wentylacja FCC Klasa B Pracy = 0ºC do 40ºC Przechowywania = -40ºC do 60ºC 5% do 95 % wzgldna, bez kondensacji Do 4842 luksów Do 1,5 m Zabezpieczony przed zanieczyszczeniami z powietrza Nie wymagana Specyfikacja techniczna moe ulec zmianie bez podania przyczyny 23

30 USTAWIENIA FABRYCZNE Wiele funkcji czytnika jest programowalnych tzn. istnieje moliwo ich włczania lub wyłczania. Czytnik dostarczany jest od producenta z ustawieniami fabrycznymi. W poniszej tabeli ustawienia te wyrónione s znakiem ( * ) w drugiej kolumnie. Jeeli oznaczenie to nie wystpuje dana funkcja została wyłczona lub jest niedostpna dla danego protokołu. O moliwoci włczenia danej funkcji informuje znak ( ) w kolumnie danego protokołu. FUNKCJA Ustawienia fabryczne RS232 IBM 46xx KBW USB Normalny tryb odczytu * Pulsujcy tryb odczytu Cigły, pulsujcy tryb odczytu Jednorazowy odczyt Tryb rcznej aktywacji Wydłuony zasig aktywacji w statywie * Skrócony zasig aktywacji - w statywie Wydłuony zasig aktywacji tryb rczny * Skrócony zasig aktywacji tryb rczny Aktywny CG w statywie Nieaktywny CG w statywie * Aktywny CG tryb rczny * Nieaktywny CG tryb rczny UPC / EAN * Code 128 * Code 93 * Codabar * Interleaved 2 of 5 ( ITF ) * MOD 10 Check on ITF Code 11 Code 39 * Full ASCII Code 39 MOD 43 Check on Code 39 MSI-Plessey 10/10 Check digit MSI-Plessey MOD 10 Check digit * Paraf Support 24

31 USTAWIENIA FABRYCZNE FUNKCJA Ustawienia fabryczne RS232 IBM 46xx KBW USB Długo kodu ITF Zmienna Minimalna długo kodu 3 Okrelona długo kodu Brak Ton sygnalizatora dwikowego Normalny Sekwencja dwik / przesył Przed przesyłem Limit czasu komunikacji Brak Limit czasu dwik ostrzegawczy Limit czasu potrójny dwik Odczyt tego samego kodu po 250 msek Odczyt tego samego kodu po 375 msek Odczyt tego samego kodu po 500 msek Odczyt tego samego kodu po 625 msek Odczyt tego samego kodu po 750 msek Odczyt tego samego kodu po 875 msek * Odczyt tego samego kodu po 1000 msek Brak limitu czasu odczytu tego samego kodu Limit odczytu tego samego kodu nieokrelony Opónienie midzyznakowe Ustawiane co 1 msek ( max 255 msek ) 1 msek 10 msek KBW Ilo buforów odczytu 4 UPC-A Przesył cyfry kontrolnej * UPC-E Przesył cyfry kontrolnej Expand UPC-E Konwersja UPC-A do EAN-13 UPC-E Przesył Lead Zero UPC-A Przesył Number System * UPC-A Przesył Manufacturer ID# * UPC-A Przesył Item ID# * 25

32 USTAWIENIA FABRYCZNE FUNKCJA Ustawienia fabryczne RS232 IBM 46xx KBW USB Codabar Przesył znaków start/stop CLSI Editing Code 39 Przesył Mod 43 check digit Przesył Mod 10/ITF MSI-Plessey Przesył znaków kontrolnych Parzysto Spacja Szybko przesyłu bitów danych 7 bitów danych * Bity stop 2 Przesył znaków Sanyo ID Nixdorf ID LRC kontrola wzdłuna Prefiks UPC Sufiks UPC Carriage Return ( Enter ) * Line Feed ( KBW - wyłczony ) * Prefiks Tab Sufiks Tab "DE" Disable Command "FL" Laser Enable Command DTR Handshaking Support RTS/CTS Handshaking Charakter RTS/CTS * Message RTS/CTS XON/XOFF Handshaking ACK/NAK 26

33 USTAWIENIA FABRYCZNE FUNKCJA Ustawienia fabryczne RS232 IBM 46xx KBW USB Suplement dwucyfrowy Suplement piciocyfrowy Bookland 978 Bookland 977 ( dwie cyfry ) Suplementacja wymagana Suplementacja nie wymagana * Odczyt nadmiarowy 2 cyfr * Odczyt nadmiarowy 5 cyfr Odnalezienie suplementu po 100 msek Ustawiane co 100 msek ( max 800 msek) * Coupon Code 128 Programowalna długo kodu 7 ustawie Programowalna długo kodu z przypisaniem do danego kodu 3 ustawienia Programowalne znaki prefiksu 10 Znaki sufiksu 10 Prefiksy dla danego typu kodu Edycja Opónienie ródodczytowe Ustawiane co 100 sek 800 sek 27

34 UKŁADY STYKÓW GNIAZD I ZŁCZY KABLI KOMUNIKACYJNYCH Układy styków gniazd czytników MS9520 oraz MS9540 MS9520 oraz MS9540 łcz si poprzez 10-stykowe modularne gniazdo. Informacja o obsługiwanym protokole komunikacyjnym umieszczona jest na danym czytniku. MS Emulacja klawiatury ( KBW ) Styk Funkcja 1 Ground 2 RS-232 Transmit Output 3 RS-232 Receive Input 4 PC Data 5 PC Clock 6 KB Clock 7 PC +5V, 8 KB Data 9 +5VDC 10 Shield Ground MS RS-232 Styk Funkcja 1 Ground 2 RS-232 Transmit Output 3 RS-232 Receive Input 4 RTS Output 5 CTS Input 6 DTR Input / LTPN Source 7 Reserved 8 LTPN Data 9 +5VDC 10 Shield Ground MS RS-232 Low Speed USB Styk Funkcja 1 Ground 2 RS-232 Transmit Output 3 RS-232 Receive Input 4 RTS Output 5 CTS Input 6 D+ 7 PC +5V / V USB 8 D- 9 N/C 10 Drain Wire MS IBM 468X / 469X Styk Funkcja 1 Ground 2 RS-232 Transmit Output 3 RS-232 Receive Input 4 RTS Output 5 CTS Input 6 DTR Input 7 IBM B- Transmit 8 IBM A+ Receive 9 +5VDC 10 Shield Ground 28

35 UKŁADY STYKÓW GNIAZD I ZŁCZY KABLI KOMUNIKACYJNYCH CD. Styk Kabel komunikacyjny MLPN X-3 Funkcja 1 Shield Ground 2 RS-232 Transmit Output 3 RS-232 Receive Input 4 DTR Input/Light Pen Source 5 Signal Ground 6 Light Pen Data 7 CTS Input 8 RTS Output 9 +5VDC 9 stykowe łcze typ D Kabel komunikacyjny MLPN x-N-3 Styk Funkcja 1 PC +5V / V USB 2 D- 3 D+ 4 Ground Shield Kabel komunikacyjny MLPN X-3 Styk Funkcja 1 PC Data 2 NC 3 Power Ground 4 +5VDC PC Power to KB 5 PC Clock 6 NC 6 stykowe mskie łcze Mini-DIN 29

36 UKŁADY STYKÓW GNIAZD I ZŁCZY KABLI KOMUNIKACYJNYCH CD. Kabel komunikacyjny MLPN x-3 Styk Funkcja 1 KB Clock 2 KB Data 3 NC 4 Power Ground 5 +5 VDC Styk Funkcja 1 PC Data 2 NC 3 Power Ground 4 +5 VDC 5 PC Clock 6 NC 5 stykowe eskie łcze DIN 6 stykowe mskie łcze Mini DIN Kabel przej ciowy MLPN Styk Funkcja 1 PC Clock 2 PC Data 3 NC 4 Power Ground 5 +5 VDC 5 stykowe mskie łcze DIN Styk 1 KB Data 2 NC 3 Power Ground 4 +5 VDC 5 KB Clock 6 NC Funkcja 6 stykowe eskie łcze Mini DIN 30

37 Metrologic Instruments Polska Sp. z o.o. ul.poleczki 21, Warszawa 31
