Instrukcja obsługi Zderzak bezpieczeństwa SSG-SB-L 7 Załącznik 8 Deklaracja zgodności UE 1. Informacje o dokumencie 1.1 Funkcja

Transkrypt

1 6.2 Utylizacja Załącznik 7.1 Przykład podłączenia Deklaracja zgodności UE Strony 1 do 6 Oryginał 1. Informacje o dokumencie 1.1 Funkcja Niniejsza instrukcja obsługi dostarcza niezbędnych informacji dotyczących montażu, uruchomienia, niezawodnej eksploatacji i demontażu urządzenia bezpieczeństwa. powinna być zawsze czytelna i dostępna. 1.2 Grupa docelowa: autoryzowany, wykwalifikowany personel Wszystkie czynności opisane w niniejszej instrukcji obsługi powinny być wykonywane wyłącznie przez przeszkolony i wykwalifikowany personel autoryzowany przez użytkownika instalacji. Urządzenie można zainstalować i uruchomić tylko po przeczytaniu i zrozumieniu instrukcji obsługi oraz po zapoznaniu się z obowiązującymi przepisami w zakresie bezpieczeństwa pracy i zapobiegania wypadkom. Dobór i montaż urządzeń oraz ich integracja z systemem sterowania wymaga bardzo dobrej znajomości przez producenta maszyny odnośnych przepisów i wymagań normatywnych. 1.3 Stosowane symbole Informacje, porady, wskazówki: Symbol ten oznacza pomocne informacje dodatkowe. x.000 / / v.a / C / / AE-Nr Zawartość 1 Informacje o dokumencie 1.1 Funkcja Grupa docelowa: autoryzowany, wykwalifikowany personel Stosowane symbole Zastosowanie zgodne z przeznaczeniem Ogólne zasady bezpieczeństwa Ostrzeżenie przed niewłaściwym użytkowaniem Wyłączenie odpowiedzialności Opis produktu 2.1 Klucz zamówieniowy Wersje specjalne Przeznaczenie i zastosowanie Określanie drogi wybiegu Dane techniczne Klasyfikacja bezpieczeństwa Odporność chemiczna Opakowanie Montaż 3.1 Ogólne wskazówki montażowe Wymiary Podłączenie elektryczne 4.1 Ogólne wskazówki dotyczące podłączenia elektrycznego Uruchomienie i konserwacja 5.1 Kontrola działania Konserwacja Demontaż i utylizacja 6.1 Demontaż....5 Uwaga: Nieprzestrzeganie wskazówki ostrzegawczej może spowodować usterki lub nieprawidłowe działanie. Ostrzeżenie: Nieprzestrzeganie wskazówki ostrzegawczej może spowodować zagrożenie zdrowia / życia i / lub uszkodzenie maszyny. 1.4 Zastosowanie zgodne z przeznaczeniem Opisane tutaj produkty stanowią część całej instalacji lub maszyny i zostały opracowane w celu zapewnienia bezpieczeństwa. Zapewnienie prawidłowego działania należy do zakresu odpowiedzialności producenta instalacji lub maszyny. Urządzenie bezpieczeństwa może być używane wyłącznie zgodnie z poniższymi opisami lub w zastosowaniach dopuszczonych przez producenta. Szczegółowe informacje dotyczące zakresu stosowania są zawarte w rozdziale Opis produktu. 1.5 Ogólne zasady bezpieczeństwa Należy przestrzegać zasad bezpieczeństwa zawartych w niniejszej instrukcji obsługi oraz krajowych przepisów dotyczących instalacji, bezpieczeństwa i zapobiegania wypadkom. Dalsze informacje techniczne znajdują się w katalogach firmy Schmersal i w katalogu online w Internecie pod adresem Wszystkie informacje bez odpowiedzialności. Zastrzega się możliwość wprowadzania zmian, które służą postępowi technicznemu. W przypadku szeregowego połączenia komponentów bezpieczeństwa poziom zapewnienia bezpieczeństwa wg ISO może ulec zmniejszeniu ze względu na ograniczenie zdolności wykrywania błędów. Przy przestrzeganiu wskazówek dotyczących bezpieczeństwa, montażu, uruchomienia, eksploatacji i konserwacji nie występują zagrożenia resztkowe. 1

2 1.6 Ostrzeżenie przed niewłaściwym użytkowaniem W przypadku nieprawidłowego lub niezgodnego z przeznaczeniem stosowania urządzenia bezpieczeństwa lub dokonywania manipulacji nie można wykluczyć zagrożenia zdrowia lub życia lub uszkodzenia elementów maszyny bądź instalacji. Należy przestrzegać odpowiednich wskazówek normy ISO Wyłączenie odpowiedzialności Producent nie ponosi odpowiedzialności za szkody i zakłócenia w pracy urządzenia, które powstały w wyniku błędu montażowego lub nieprzestrzegania niniejszej instrukcji obsługi. Wykluczona jest odpowiedzialność producenta za szkody, które wynikają z zastosowania części zamiennych lub akcesoriów niedopuszczonych przez producenta. Samodzielne naprawy, przebudowy i modyfikacje nie są dozwolone ze względów bezpieczeństwa i wykluczają odpowiedzialność producenta za wynikające z nich szkody. 2. Opis produktu 2.1 Klucz zamówieniowy Niniejsza instrukcja obsługi dotyczy następujących typów: ➀-➁-➂-➃-➄-L➅ Nr Opcja Opis ➀ Standardowa powłoka K Powłoka z kevlaru ➂ Szerokość w mm, maks. 3 metry ➃ Wysokość w mm, maks. 0,8 metra ➄ Głębokość w mm, maks. 0,6 metra ➁ SW Kolor czarny SWGB Kolor czarny z żółtymi pasami SWGBV Kolor czarny, żółte pasy w kształcie litery V ➅ Długość przewodu (2.0M standardowa) w sprawie maszyn) składa się ze zderzaka(ów) i przekaźnikowego modułu bezpieczeństwa serii SRB SRB301ST-24V-(V2) lub SRB301ST- 230V. Zderzaki bezpieczeństwa serii nie powinny pracować bez przekaźnikowego modułu bezpieczeństwa. Oceny i zaprojektowania łańcucha zabezpieczeń dokonuje użytkownik zgodnie z odpowiednimi normami i przepisami, w zależności od wymaganego poziomu zapewnienia bezpieczeństwa. W przypadku szeregowego połączenia komponentów bezpieczeństwa poziom zapewnienia bezpieczeństwa wg ISO może ulec zmniejszeniu ze względu na ograniczenie zdolności wykrywania błędów. Ogólną koncepcję sterowania, do której są włączone komponenty bezpieczeństwa, należy zweryfikować zgodnie z odpowiednimi normami. 2.4 Określanie drogi wybiegu Poniższe diagramy (rys. 1 i 2) przedstawiają związek między siłą i drogą dla zderzaka bezpieczeństwa (wymiar 1000 mm 150 mm 150 mm) przy podanej prędkości aktywacji V. Określona droga hamowania maszyny musi być mniejsza lub równa drodze wybiegu S V zderzaka. Drogę wybiegu zderzaka oblicza się, odejmując od drogi odkształcenia S G aż do podanej siły odniesienia F G drogę aktywacji S B. Obliczenie drogi wybiegu: S V = S G S B Legenda S B Droga aktywacji S V Droga wybiegu S G Droga odkształcenia F B Najmniejsza siła aktywacji Siła odniesienia F G N Nie wszystkie warianty, które są możliwe do uzyskania przy pomocy klucza zamówieniowego, są dostępne. Tylko w przypadku prawidłowego montażu opisanego w niniejszej instrukcji obsługi zostaje zachowana funkcja bezpieczeństwa oraz zgodność z Dyrektywą Maszynową. 2.2 Wersje specjalne Dla wersji specjalnych, które nie są wymienione w kluczu zamówieniowym w punkcie 2.1, obowiązują odpowiednio powyższe i poniższe informacje, o ile są one zgodne z wersją standardową. mm 2.3 Przeznaczenie i zastosowanie Zderzaki bezpieczeństwa są stosowane do ochrony obiektów i osób znajdujących się w obrębie maszyn i urządzeń, które wykonują niebezpieczne ruchy. Służą przede wszystkim do zabezpieczania miejsc, w których grozi przygniecenie lub odcięcie na ruchomych częściach maszyn i na automatycznie zamykających się drzwiach i bramach, a także do zabezpieczania przemieszczeń systemów transportowych bez kierowcy. Rys. 1 V = 10 mm/s S B = 27 mm dla F B = 35 N S V = 91 mm dla F G = 250 N = 118 mm S G Zderzak składa się z korpusu piankowego pokrytego powłoką z wbudowanymi elementami stykowymi z 2 zestykami NC (ryglowanie sprężyną, 2 kanały). Aktywacja zderzaka wrażliwego na nacisk powoduje otwarcie zestyków NZ elementów stykowych. Podłączony przekaźnikowy moduł bezpieczeństwa zatrzymuje niebezpieczny ruch maszyny. Kompletny system bezpieczeństwa (urządzenie ochronne do wykrywania obecności osób zgodnie z załącznikiem IV dyrektywy 2

3 Rys. 2 V S B S V S G N = 100 mm/s = 27 mm dla F B = 48 N = 90 mm dla F G = 250 N = 117 mm N mm 2.6 Klasyfikacja bezpieczeństwa w połączeniu z przekaźnikowym modułem bezpieczeństwa SRB301ST-24V-(V2) lub SRB301ST-230V Przepisy: ISO : d Kategoria: 3 n op (założenie): aktywacji/rok PFH: > 3, Okres użytkowania: 20 lat Przekaźnikowy moduł bezpieczeństwa SRB301ST-24V-(V2) lub SRB301ST-230V Przepisy: ISO , IEC 61508, IEC : STOP 0: do e Kategoria: STOP 0: do 4 DC: STOP 0: 99% (wysoki) CCF: > 65 punktów SIL: STOP 0: do 3 Okres użytkowania: 20 lat Wartość B10D (dla jednego kanału): Zakres małego obciążenia 20%: , 40%: , 60%: , 80%: , Maksymalne obciążenie 100%: MTTF D B10D dop x hop n x 3600 s/h op 0,1 x n op t cycle Rys. 3 V = 500 mm/s S B = 39 mm dla F B = 70 N S V = 75 mm dla F G = 250 N = 114 mm S G mm W przypadku średniej rocznej intensywności przywołań wynoszącej n op = cykli na rok można osiągnąć poziom zapewnienia bezpieczeństwa e przy maksymalnym obciążeniu. n op = średnia częstotliwość zadziałań na rok d op = średnia ilość dni roboczych w roku h op = średnia ilość godzin pracy na dobę t cycle = średni czas między zadziałaniami funkcji bezpieczeństwa w s (np. 4 na godzinę = 1 na 15 min = 900 s) (Określone wartości mogą zmieniać się w zależności od parametrów specyficznych dla aplikacji h op, d op i t cycle oraz obciążenia.) 2.7 Odporność chemiczna Warunkiem niżej podanych wytrzymałości jest nienaruszona powłoka zderzaka (temperatura pomieszczenia 23 C). 2.5 Dane techniczne Przepisy: ISO Materiał powierzchni: Poliuretan Materiał korpusu zderzaka: Miękka pianka PUR Stopień ochrony: IP54 Temperatura otoczenia: 0 C +55 C Siła aktywacji: < 600 N z próbką mm; 90 do płaszczyzny mocowania Przewód: 4 0,34 mm² Długość przewodu: Długość przewodu (2.0M standardowa) Czas zadziałania: 41 ms, prędkość testowa 100 mm/s Droga wybiegu S V : zależnie od prędkości aktywacji V (patrz rys. 1 do 3 w punkcie 2.4) Efektywny obszar przełączania: ± 45 Trwałość mechaniczna: > operacji Dopuszczalne obciążenie: N / 80 mm Ø w kierunku aktywacji Powłoka PUR Powłoka PUR Aceton ± Alkohol metylowy + Kwas mrówkowy Ług sodowy 10% + Amoniak 10% + Kwas siarkowy 10% + Benzyna ± Kwas siarkowy 50% ± Płyn hamulcowy Kwas solny 10% + Olej napędowy + Sanitarny środek + czyszczący Kwas octowy 10% + Płyn do mycia + Octan etylu Tetrachlorometan ± Alkohol etylowy + Olej do walców + Olej przekładniowy + Woda + Domowy środek + Nadtlenek wodoru + czyszczący Alkohol izopropylowy + Objaśnienie oznaczeń + = odporny ± = warunkowo odporny = nieodporny Dane w tabeli wytrzymałości są to wyniki dokładnych testów laboratoryjnych wykonanych według najlepszej wiedzy. Przydatność zderzaków do konkretnego przypadku zastosowania musi zostać sprawdzona za pomocą praktycznych testów wykonanych przez klienta. 3

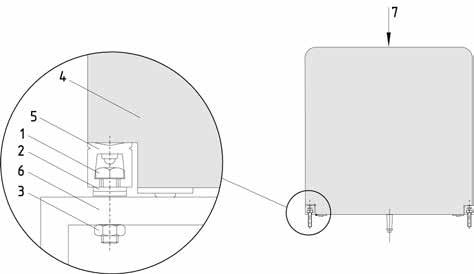

4 2.8 Opakowanie Zderzaki są z reguły dostarczane w opakowaniach kartonowych jednorazowego użytku. W przypadku większych długości są stosowane wzmocnione opakowania. Podczas transportu i przechowywania należy pamiętać, aby zderzaki nie były narażone na działanie wilgoci lub stałego nacisku. Zderzaki należy przechowywać w pozycji poziomej na stronie zamocowania. Na opakowaniu nie wolno kłaść ciężkich towarów. Podczas otwierania i usuwania opakowania nie wolno uszkodzić zderzaków i przewodów doprowadzających. 3.2 Wymiary Wszystkie wymiary w mm. 3. Montaż 3.1 Ogólne wskazówki montażowe jest zainstalowany na płaskim podłożu maszyny. W koncepcji zabezpieczenia maszyny należy szczególnie uwzględniać takie czynniki jak droga hamowania i obchodzenie urządzenia ochronnego. Właściwe wymiary i montaż muszą zapewnić skuteczną ochronę personelu obsługi przed niebezpiecznym ruchem. Nie wolno stosować zderzaków jako miejsca do składowania lub jako elementów ułatwiających wchodzenie. Do mocowania zderzaka są przewidziane 2 listwy rowkowe na całej długości zderzaka. Zderzak jest zamocowany za pomocą śrub z łbem sześciokątnym M6 (ISO 4018) wsuniętych do obu listew rowkowych i/ lub nakrętek sześciokątnych M6 (ISO 4032) oraz podkładek 6,4 (ISO 7090) (patrz rys. 4). W każdej listwie rowkowej należy przewidzieć śrubę mocującą co 250 mm. Powierzchnia montażowa musi być prosta i czysta. Położenie montażowe jest dowolne, ale nie należy stosować zderzaków w bezpośrednim obszarze oddziaływania gorących wiórów, ciężkich narzędzi lub narzędzi o ostrych krawędziach. Zderzaki należy zamontować w taki sposób, aby nie ulegały skręcaniu. Rys. 5 Legenda a) B = mm b) Wyprowadzenie kabla c) T = mm d) H = mm e) H minus 16 mm Efektywna powierzchnia aktywacji zderzaka jest określona za pomocą wymiarów B i H. 4. Podłączenie elektryczne Rys. 4 Dla kabla przyłączeniowego należy przewidzieć przepust co najmniej Ø 12 mm w odpowiednim miejscu powierzchni zamocowania. Przepust musi być taki, aby nie można było uszkodzić kabla przyłączeniowego. 4.1 Ogólne wskazówki dotyczące podłączenia elektrycznego Podłączenie elektryczne może wykonać wyłącznie autoryzowany wykwalifikowany personel po odłączeniu zasilania. Wszystkie przewody należy zabezpieczyć przed uszkodzeniami (zgniecenie, odcięcie itd.). Podczas montażu kilku zderzaków obok siebie należy je połączyć na styk. Następnie zderzaki połączyć elektrycznie (patrz rozdział 4 Podłączenie elektryczne ). 4

5 Zderzaki bezpieczeństwa podłącza się za pomocą podłączonego na stałe przewodu płaszczowego. Poszczególne przewody są oznaczone cyframi (patrz rys. 6). Aby zabezpieczyć większe powierzchnie, można połączyć kilka zderzaków, tworząc dużą powierzchnię. Do modułu bezpieczeństwa można podłączyć maksymalnie 6 zderzaków. Maksymalna długość kabla do modułu bezpieczeństwa nie powinna przekraczać 200 m. Poszczególne zderzaki są połączone szeregowo (patrz rys. 7). Informacje dotyczące podłączenia zderzaków bezpieczeństwa są podane w przykładzie podłączeń w załączniku oraz w instrukcji obsługi przekaźnikowego modułu bezpieczeństwa SRB301ST-24V-(V2) lub SRB301ST-230V. 7. Załącznik 7.1 Przykład podłączenia Przedstawione przykłady aplikacji są propozycjami, które nie zwalniają użytkownika od dokładnego sprawdzenia układu połączeń pod kątem przydatności w konkretnym przypadku. Rys. 6 Rys Uruchomienie i konserwacja 5.1 Kontrola działania Przetestować zderzak bezpieczeństwa pod kątem prawidłowości działania funkcji bezpieczeństwa. W tym celu należy przeprowadzić następujące czynności: 1. Sprawdzić prawidłowość zamocowania zderzaka bezpieczeństwa do podłoża i brak deformacji zderzaka 2. Sprawdzić osadzenie i nienaruszony stan przewodu doprowadzającego. Rys. 8: Przykład podłączenia z SRB301ST-24V-(V2) a) Układ logiczny J = Przycisk reset S = Obwód sprzężenia zwrotnego 3. Uruchomić zderzak bezpieczeństwa i sprawdzić, czy następuje wyłączenie przekaźników wyjściowych przekaźnikowego modułu bezpieczeństwa i czy dochodzi do zatrzymania niebezpiecznego ruchu maszyny 5.2 Konserwacja Oprócz tego zalecamy przeprowadzenie kontroli wzrokowej i kontroli działania, które obejmują następujące czynności: 1. Sprawdzić prawidłowość zamocowania zderzaka bezpieczeństwa 2. Sprawdzić zderzak bezpieczeństwa pod kątem uszkodzeń, w szczególności powłoki 3. Oczyścić zderzak bezpieczeństwa od osadów (pył, wióry itd.) 4. Sprawdzić, czy przewody nie są uszkodzone 5. Kontrola działania zgodnie z rozdziałem 5.1 Zalecana częstotliwość kontroli: Codzienna kontrola działania Konserwacja: Funkcja bezpieczeństwa musi zostać uruchomiona co najmniej raz w roku w celu przetestowania systemu! Rys. 9: Przykład podłączenia z SRB301ST 230V a) Układ logiczny J = Przycisk reset S = Obwód sprzężenia zwrotnego Uszkodzone lub wadliwe urządzenia należy wymienić. 6. Demontaż i utylizacja 6.1 Demontaż można wymontować tylko po odłączeniu zasilania. Rys. 10: Połączenie szeregowe zderzaka 6.2 Utylizacja należy poddać prawidłowej utylizacji zgodnie z krajowymi przepisami i ustawami. 5

6 8. Deklaracja zgodności UE Deklaracja zgodności UE Oryginał K.A. Schmersal GmbH & Co. KG Möddinghofe Wuppertal Germany Internet: Niniejszym oświadczamy, że niżej wymienione elementy konstrukcyjne spełniają wymagania podanych niżej Europejskich Dyrektyw w zakresie koncepcji i konstrukcji. Oznaczenie elementu konstrukcyjnego: Typ: patrz klucz zamówieniowy Opis elementu konstrukcyjnego: Wrażliwe na nacisk urządzenie ochronne Odnośne dyrektywy: 2006/42/WE 2011/65/EU Dyrektywa maszynowa Dyrektywa RoHS Zastosowane normy: DIN EN ISO :2013 Osoba upoważniona do sporządzenia dokumentacji technicznej: Oliver Wacker Möddinghofe Wuppertal Miejscowość i data wystawienia: Wuppertal, 04 września D- Prawnie wiążący podpis Philip Schmersal Dyrektor Aktualną deklarację zgodności można pobrać w Internecie pod adresem K. A. Schmersal GmbH & Co. KG Möddinghofe 30, D Wuppertal Postfach , D Wuppertal Telefon (0) Faks (0) info@schmersal.com Internet: 6
