1 SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT Przebudowa drogi powiatowej 1454N w miejscowości Węgój 4+294, ,7 1

2 Spis zawartości D WYMAGANIA OGÓLNE... 3 D ODTWORZENIE TRASY I PUNKTÓW WYSOKOŚCIOWYCH D USUNIĘCIE DRZEW I KRZAKÓW D ROBOTY ZIEMNE. WYMAGANIA OGÓLNE D PRZEPUSTY POD KORONĄ DROGI D KORYTO WRAZ Z PROFILOWANIEM I ZAGĘSZCZANIEM PODŁOŻA52 D PODBUDOWA Z KRUSZYW. WYMAGANIA OGÓLNE D PODBUDOWA Z KRUSZYWA ŁAMANEGO STABILIZOWANEGO MECHANICZNIE D NAWIERZCHNIA Z BETONU ASFALTOWEGO D a NAWIERZCHNIA Z BETONU ASFALTOWEGO. WARSTWA ŚCIERALNA wg WT-1 i WT D FREZOWANIE NAWIERZCHNI ASFALTOWYCH NA ZIMNO D a PRZEPUST Z RUR POLIETYLENOWYCH SPIRALNIE KARBOWANYCH POD ZJAZDEM D a PRZEPUST POD KORONĄ DROGI Z RUR POLIETYLENOWYCH HDPE SPIRALNIE KARBOWANYCH D KRAWĘŻNIKI BETONOWE D b USTAWIENIE KRAWĘŻNIKÓW BETONOWYCH D BETONOWE OBRZEŻA CHODNIKOWE D WJAZDY I WYJAZDY Z BRAM D b URZĄDZENIA DO OGRANICZANIA PRĘDKOŚCI POJAZDÓW (Progi zwalniające i podrzutowe) D c POBOCZE UTWARDZONE BETONOWĄ KOSTKĄ BRUKOWĄ D ROWY D a POBOCZE UTWARDZONE KRUSZYWEM ŁAMANYM D UMOCNIENIE POWIERZCHNIOWE SKARP, ROWÓW I ŚCIEKÓW D OZNAKOWANIE POZIOME D OZNAKOWANIE PIONOWE D Projekt organizacji ruchu

3 D WYMAGANIA OGÓLNE 1. WSTĘP 1.1. Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót drogowych związanych z przebudowa drogi powiatowej 1436N od miejscowości Kruzy gmina Kolno 1.2. Zakres stosowania ST Specyfikacja techniczna stanowi podstawę specyfikacji technicznej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach krajowych. Zaleca się wykorzystanie ST przy zlecaniu robót na drogach wojewódzkich, powiatowych i gminnych Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji obejmują wymagania ogólne Określenia podstawowe Użyte w ST wymienione poniżej określenia należy rozumieć w każdym przypadku następująco: Budowla drogowa - obiekt budowlany, nie będący budynkiem, stanowiący całość techniczno-użytkową (droga) albo jego część stanowiącą odrębny element konstrukcyjny lub technologiczny (obiekt mostowy, korpus ziemny, węzeł) Chodnik - wyznaczony pas terenu przy jezdni lub odsunięty od jezdni, przeznaczony do ruchu pieszych Długość mostu - odległość między zewnętrznymi krawędziami pomostu, a w przypadku mostów łukowych z nadsypką - odległość w świetle podstaw sklepienia mierzona w osi jezdni drogowej Droga - wydzielony pas terenu przeznaczony do ruchu lub postoju pojazdów oraz ruchu pieszych wraz z wszelkimi urządzeniami technicznymi związanymi z prowadzeniem i zabezpieczeniem ruchu Droga tymczasowa (montażowa) - droga specjalnie przygotowana, przeznaczona do ruchu pojazdów obsługujących zadanie budowlane na czas jego wykonania, przewidziana do usunięcia po jego zakończeniu Dziennik budowy zeszyt z ponumerowanymi stronami, opatrzony pieczęcią organu wydającego, wydany zgodnie z obowiązującymi przepisami, stanowiący urzędowy dokument przebiegu robót budowlanych, służący do notowania zdarzeń i okoliczności zachodzących w toku wykonywania robót, rejestrowania dokonywanych odbiorów robót, przekazywania poleceń i innej korespondencji technicznej pomiędzy Inżynierem/ Kierownikiem projektu, Wykonawcą i projektantem Estakada - obiekt zbudowany nad przeszkodą terenową dla zapewnienia komunikacji drogowej i ruchu pieszego Inżynier/Kierownik projektu osoba wymieniona w danych kontraktowych (wyznaczona przez Zamawiającego, o której wyznaczeniu poinformowany jest Wykonawca), odpowiedzialna za nadzorowanie robót i administrowanie kontraktem Jezdnia - część korony drogi przeznaczona do ruchu pojazdów Kierownik budowy - osoba wyznaczona przez Wykonawcę, upoważniona do kierowania robotami i do występowania w jego imieniu w sprawach realizacji kontraktu Korona drogi - jezdnia (jezdnie) z poboczami lub chodnikami, zatokami, pasami awaryjnego postoju i pasami dzielącymi jezdnie Konstrukcja nawierzchni - układ warstw nawierzchni wraz ze sposobem ich połączenia Konstrukcja nośna (przęsło lub przęsła obiektu mostowego) - część obiektu oparta na podporach mostowych, tworząca ustrój niosący dla przeniesienia ruchu pojazdów lub pieszych. 3

4 Korpus drogowy - nasyp lub ta część wykopu, która jest ograniczona koroną drogi i skarpami rowów Koryto - element uformowany w korpusie drogowym w celu ułożenia w nim konstrukcji nawierzchni Książka obmiarów - akceptowany przez Inżyniera/Kierownika projektu zeszyt z ponumerowanymi stronami, służący do wpisywania przez Wykonawcę obmiaru dokonywanych robót w formie wyliczeń, szkiców i ew. dodatkowych załączników. Wpisy w książce obmiarów podlegają potwierdzeniu przez Inżyniera/Kierownika projektu Laboratorium - drogowe lub inne laboratorium badawcze, zaakceptowane przez Zamawiającego, niezbędne do przeprowadzenia wszelkich badań i prób związanych z oceną jakości materiałów oraz robót Materiały - wszelkie tworzywa niezbędne do wykonania robót, zgodne z dokumentacją projektową i specyfikacjami technicznymi, zaakceptowane przez Inżyniera/Kierownika projektu Most - obiekt zbudowany nad przeszkodą wodną dla zapewnienia komunikacji drogowej i ruchu pieszego Nawierzchnia - warstwa lub zespół warstw służących do przejmowania i rozkładania obciążeń od ruchu na podłoże gruntowe i zapewniających dogodne warunki dla ruchu. Warstwa ścieralna - górna warstwa nawierzchni poddana bezpośrednio oddziaływaniu ruchu i czynników atmosferycznych. Warstwa wiążąca - warstwa znajdująca się między warstwą ścieralną a podbudową, zapewniająca lepsze rozłożenie naprężeń w nawierzchni i przekazywanie ich na podbudowę. Warstwa wyrównawcza - warstwa służąca do wyrównania nierówności podbudowy lub profilu istniejącej nawierzchni. Podbudowa - dolna część nawierzchni służąca do przenoszenia obciążeń od ruchu na podłoże. Podbudowa może składać się z podbudowy zasadniczej i podbudowy pomocniczej. Podbudowa zasadnicza - górna część podbudowy spełniająca funkcje nośne w konstrukcji nawierzchni. Może ona składać się z jednej lub dwóch warstw. Podbudowa pomocnicza - dolna część podbudowy spełniająca, obok funkcji nośnych, funkcje zabezpieczenia nawierzchni przed działaniem wody, mrozu i przenikaniem cząstek podłoża. Może zawierać warstwę mrozoochronną, odsączającą lub odcinającą. Warstwa mrozoochronna - warstwa, której głównym zadaniem jest ochrona nawierzchni przed skutkami działania mrozu. Warstwa odcinająca - warstwa stosowana w celu uniemożliwienia przenikania cząstek drobnych gruntu do warstwy nawierzchni leżącej powyżej. Warstwa odsączająca - warstwa służąca do odprowadzenia wody przedostającej się do nawierzchni Niweleta - wysokościowe i geometryczne rozwinięcie na płaszczyźnie pionowego przekroju w osi drogi lub obiektu mostowego Obiekt mostowy - most, wiadukt, estakada, tunel, kładka dla pieszych i przepust Objazd tymczasowy - droga specjalnie przygotowana i odpowiednio utrzymana do przeprowadzenia ruchu publicznego na okres budowy Odpowiednia (bliska) zgodność - zgodność wykonywanych robót z dopuszczonymi tolerancjami, a jeśli przedział tolerancji nie został określony - z przeciętnymi tolerancjami, przyjmowanymi zwyczajowo dla danego rodzaju robót budowlanych Pas drogowy - wydzielony liniami granicznymi pas terenu przeznaczony do umieszczania w nim drogi i związanych z nią urządzeń oraz drzew i krzewów. Pas drogowy może również obejmować teren przewidziany do rozbudowy drogi i budowy urządzeń chroniących ludzi i środowisko przed uciążliwościami powodowanymi przez ruch na drodze Pobocze - część korony drogi przeznaczona do chwilowego postoju pojazdów, umieszczenia urządzeń organizacji i bezpieczeństwa ruchu oraz do ruchu pieszych, służąca jednocześnie do bocznego oparcia konstrukcji nawierzchni. 4

5 Podłoże nawierzchni - grunt rodzimy lub nasypowy, leżący pod nawierzchnią do głębokości przemarzania Podłoże ulepszone nawierzchni - górna warstwa podłoża, leżąca bezpośrednio pod nawierzchnią, ulepszona w celu umożliwienia przejęcia ruchu budowlanego i właściwego wykonania nawierzchni Polecenie Inżyniera/Kierownika projektu - wszelkie polecenia przekazane Wykonawcy przez Inżyniera/Kierownika projektu, w formie pisemnej, dotyczące sposobu realizacji robót lub innych spraw związanych z prowadzeniem budowy Projektant - uprawniona osoba prawna lub fizyczna będąca autorem dokumentacji projektowej Przedsięwzięcie budowlane - kompleksowa realizacja nowego połączenia drogowego lub całkowita modernizacja/przebudowa (zmiana parametrów geometrycznych trasy w planie i przekroju podłużnym) istniejącego połączenia Przepust budowla o przekroju poprzecznym zamkniętym, przeznaczona do przeprowadzenia cieku, szlaku wędrówek zwierząt dziko żyjących lub urządzeń technicznych przez korpus drogowy Przeszkoda naturalna - element środowiska naturalnego, stanowiący utrudnienie w realizacji zadania budowlanego, na przykład dolina, bagno, rzeka, szlak wędrówek dzikich zwierząt itp Przeszkoda sztuczna - dzieło ludzkie, stanowiące utrudnienie w realizacji zadania budowlanego, na przykład droga, kolej, rurociąg, kanał, ciąg pieszy lub rowerowy itp Przetargowa dokumentacja projektowa - część dokumentacji projektowej, która wskazuje lokalizację, charakterystykę i wymiary obiektu będącego przedmiotem robót Przyczółek - skrajna podpora obiektu mostowego. Może składać się z pełnej ściany, słupów lub innych form konstrukcyjnych, np. skrzyń, komór Rekultywacja - roboty mające na celu uporządkowanie i przywrócenie pierwotnych funkcji terenom naruszonym w czasie realizacji zadania budowlanego Rozpiętość teoretyczna - odległość między punktami podparcia (łożyskami), przęsła mostowego Szerokość całkowita obiektu (mostu / wiaduktu) - odległość między zewnętrznymi krawędziami konstrukcji obiektu, mierzona w linii prostopadłej do osi podłużnej, obejmuje całkowitą szerokość konstrukcyjną ustroju niosącego Szerokość użytkowa obiektu - szerokość jezdni (nawierzchni) przeznaczona dla poszczególnych rodzajów ruchu oraz szerokość chodników mierzona w świetle poręczy mostowych z wyłączeniem konstrukcji przy jezdni dołem oddzielającej ruch kołowy od ruchu pieszego Ślepy kosztorys - wykaz robót z podaniem ich ilości (przedmiarem) w kolejności technologicznej ich wykonania Teren budowy - teren udostępniony przez Zamawiającego dla wykonania na nim robót oraz inne miejsca wymienione w kontrakcie jako tworzące część terenu budowy Tunel - obiekt zagłębiony poniżej poziomu terenu dla zapewnienia komunikacji drogowej i ruchu pieszego Wiadukt - obiekt zbudowany nad linią kolejową lub inną drogą dla bezkolizyjnego zapewnienia komunikacji drogowej i ruchu pieszego Zadanie budowlane - część przedsięwzięcia budowlanego, stanowiąca odrębną całość konstrukcyjną lub technologiczną, zdolną do samodzielnego pełnienia funkcji technicznoużytkowych. Zadanie może polegać na wykonywaniu robót związanych z budową, modernizacją/ przebudową, utrzymaniem oraz ochroną budowli drogowej lub jej elementu Ogólne wymagania dotyczące robót Wykonawca jest odpowiedzialny za jakość wykonanych robót, bezpieczeństwo wszelkich czynności na terenie budowy, metody użyte przy budowie oraz za ich zgodność z dokumentacją projektową, SST i poleceniami Inżyniera/Kierownika projektu. 5

6 Przekazanie terenu budowy Zamawiający w terminie określonym w dokumentach kontraktowych przekaże Wykonawcy teren budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, lokalizację i współrzędne punktów głównych trasy oraz reperów, dziennik budowy oraz dwa egzemplarze dokumentacji projektowej i dwa komplety SST. Na Wykonawcy spoczywa odpowiedzialność za ochronę przekazanych mu punktów pomiarowych do chwili odbioru ostatecznego robót. Uszkodzone lub zniszczone znaki geodezyjne Wykonawca odtworzy i utrwali na własny koszt Dokumentacja projektowa Dokumentacja projektowa będzie zawierać rysunki, obliczenia i dokumenty, zgodne z wykazem podanym w szczegółowych warunkach umowy, uwzględniającym podział na dokumentację projektową: Zamawiającego; wykaz pozycji, które stanowią przetargową dokumentację projektową oraz projektową dokumentację wykonawczą (techniczną) i zostaną przekazane Wykonawcy, Wykonawcy; wykaz zawierający spis dokumentacji projektowej, którą Wykonawca opracuje w ramach ceny kontraktowej Zgodność robót z dokumentacją projektową i SST Dokumentacja projektowa, SST i wszystkie dodatkowe dokumenty przekazane Wykonawcy przez Inżyniera/Kierownika projektu stanowią część umowy, a wymagania określone w choćby jednym z nich są obowiązujące dla Wykonawcy tak jakby zawarte były w całej dokumentacji. W przypadku rozbieżności w ustaleniach poszczególnych dokumentów obowiązuje kolejność ich ważności wymieniona w Kontraktowych warunkach ogólnych ( Ogólnych warunkach umowy ). Wykonawca nie może wykorzystywać błędów lub opuszczeń w dokumentach kontraktowych, a o ich wykryciu winien natychmiast powiadomić Inżyniera/Kierownika projektu, który podejmie decyzję o wprowadzeniu odpowiednich zmian i poprawek. W przypadku rozbieżności, wymiary podane na piśmie są ważniejsze od wymiarów określonych na podstawie odczytu ze skali rysunku. Wszystkie wykonane roboty i dostarczone materiały będą zgodne z dokumentacją projektową i SST. Dane określone w dokumentacji projektowej i w SST będą uważane za wartości docelowe, od których dopuszczalne są odchylenia w ramach określonego przedziału tolerancji. Cechy materiałów i elementów budowli muszą wykazywać zgodność z określonymi wymaganiami, a rozrzuty tych cech nie mogą przekraczać dopuszczalnego przedziału tolerancji. W przypadku, gdy materiały lub roboty nie będą w pełni zgodne z dokumentacją projektową lub SST i wpłynie to na niezadowalającą jakość elementu budowli, to takie materiały zostaną zastąpione innymi, a elementy budowli rozebrane i wykonane ponownie na koszt Wykonawcy Zabezpieczenie terenu budowy Roboty modernizacyjne/ przebudowa i remontowe ( pod ruchem ) Wykonawca jest zobowiązany do utrzymania ruchu publicznego oraz utrzymania istniejących obiektów (jezdnie, ścieżki rowerowe, ciągi piesze, znaki drogowe, bariery ochronne, urządzenia odwodnienia itp.) na terenie budowy, w okresie trwania realizacji kontraktu, aż do zakończenia i odbioru ostatecznego robót. Przed przystąpieniem do robót Wykonawca przedstawi Inżynierowi/Kierownikowi projektu do zatwierdzenia, uzgodniony z odpowiednim zarządem drogi i organem zarządzającym ruchem, projekt organizacji ruchu i zabezpieczenia robót w okresie trwania budowy. W zależności od potrzeb i postępu robót projekt organizacji ruchu powinien być na bieżąco aktualizowany przez Wykonawcę. Każda zmiana, w stosunku do zatwierdzonego projektu organizacji ruchu, wymaga każdorazowo ponownego zatwierdzenia projektu. W czasie wykonywania robót Wykonawca dostarczy, zainstaluje i będzie obsługiwał 6

7 wszystkie tymczasowe urządzenia zabezpieczające takie jak: zapory, światła ostrzegawcze, sygnały, itp., zapewniając w ten sposób bezpieczeństwo pojazdów i pieszych. Wykonawca zapewni stałe warunki widoczności w dzień i w nocy tych zapór i znaków, dla których jest to nieodzowne ze względów bezpieczeństwa. Wszystkie znaki, zapory i inne urządzenia zabezpieczające będą akceptowane przez Inżyniera/Kierownika projektu. Fakt przystąpienia do robót Wykonawca obwieści publicznie przed ich rozpoczęciem w sposób uzgodniony z Inżynierem/Kierownikiem projektu oraz przez umieszczenie, w miejscach i ilościach określonych przez Inżyniera/Kierownika projektu, tablic informacyjnych, których treść będzie zatwierdzona przez Inżyniera/Kierownika projektu. Tablice informacyjne będą utrzymywane przez Wykonawcę w dobrym stanie przez cały okres realizacji robót. Koszt zabezpieczenia terenu budowy nie podlega odrębnej zapłacie i przyjmuje się, że jest włączony w cenę kontraktową. Roboty o charakterze inwestycyjnym Wykonawca jest zobowiązany do zabezpieczenia terenu budowy w okresie trwania realizacji kontraktu aż do zakończenia i odbioru ostatecznego robót. Wykonawca dostarczy, zainstaluje i będzie utrzymywać tymczasowe urządzenia zabezpieczające, w tym: ogrodzenia, poręcze, oświetlenie, sygnały i znaki ostrzegawcze oraz wszelkie inne środki niezbędne do ochrony robót, wygody społeczności i innych. W miejscach przylegających do dróg otwartych dla ruchu, Wykonawca ogrodzi lub wyraźnie oznakuje teren budowy, w sposób uzgodniony z Inżynierem/Kierownikiem projektu. Wjazdy i wyjazdy z terenu budowy przeznaczone dla pojazdów i maszyn pracujących przy realizacji robót, Wykonawca odpowiednio oznakuje w sposób uzgodniony z Inżynierem/Kierownikiem projektu. Fakt przystąpienia do robót Wykonawca obwieści publicznie przed ich rozpoczęciem w sposób uzgodniony z Inżynierem/Kierownikiem projektu oraz przez umieszczenie, w miejscach i ilościach określonych przez Inżyniera/Kierownika projektu, tablic informacyjnych, których treść będzie zatwierdzona przez Inżyniera/Kierownika projektu. Tablice informacyjne będą utrzymywane przez Wykonawcę w dobrym stanie przez cały okres realizacji robót. Koszt zabezpieczenia terenu budowy nie podlega odrębnej zapłacie i przyjmuje się, że jest włączony w cenę kontraktową Ochrona środowiska w czasie wykonywania robót Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. W okresie trwania budowy i wykańczania robót Wykonawca będzie: utrzymywać teren budowy i wykopy w stanie bez wody stojącej, podejmować wszelkie uzasadnione kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół terenu budowy oraz będzie unikać uszkodzeń lub uciążliwości dla osób lub dóbr publicznych i innych, a wynikających z nadmiernego hałasu, wibracji, zanieczyszczenia lub innych przyczyn powstałych w następstwie jego sposobu działania. Stosując się do tych wymagań będzie miał szczególny wzgląd na: lokalizację baz, warsztatów, magazynów, składowisk, ukopów i dróg dojazdowych, środki ostrożności i zabezpieczenia przed: zanieczyszczeniem zbiorników i cieków wodnych pyłami lub substancjami toksycznymi, zanieczyszczeniem powietrza pyłami i gazami, możliwością powstania pożaru Ochrona przeciwpożarowa Wykonawca będzie przestrzegać przepisy ochrony przeciwpożarowej. Wykonawca będzie utrzymywać, wymagany na podstawie odpowiednich przepisów sprawny sprzęt przeciwpożarowy, na terenie baz produkcyjnych, w pomieszczeniach biurowych, 7

8 mieszkalnych, magazynach oraz w maszynach i pojazdach. Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane pożarem wywołanym jako rezultat realizacji robót albo przez personel Wykonawcy Materiały szkodliwe dla otoczenia Materiały, które w sposób trwały są szkodliwe dla otoczenia, nie będą dopuszczone do użycia. Nie dopuszcza się użycia materiałów wywołujących szkodliwe promieniowanie o stężeniu większym od dopuszczalnego, określonego odpowiednimi przepisami. Wszelkie materiały odpadowe użyte do robót będą miały aprobatę techniczną wydaną przez uprawnioną jednostkę, jednoznacznie określającą brak szkodliwego oddziaływania tych materiałów na środowisko. Materiały, które są szkodliwe dla otoczenia tylko w czasie robót, a po zakończeniu robót ich szkodliwość zanika (np. materiały pylaste) mogą być użyte pod warunkiem przestrzegania wymagań technologicznych wbudowania. Jeżeli wymagają tego odpowiednie przepisy Wykonawca powinien otrzymać zgodę na użycie tych materiałów od właściwych organów administracji państwowej. Jeżeli Wykonawca użył materiałów szkodliwych dla otoczenia zgodnie ze specyfikacjami, a ich użycie spowodowało jakiekolwiek zagrożenie środowiska, to konsekwencje tego poniesie Zamawiający Ochrona własności publicznej i prywatnej Wykonawca odpowiada za ochronę instalacji na powierzchni ziemi i za urządzenia podziemne, takie jak rurociągi, kable itp. oraz uzyska od odpowiednich władz będących właścicielami tych urządzeń potwierdzenie informacji dostarczonych mu przez Zamawiającego w ramach planu ich lokalizacji. Wykonawca zapewni właściwe oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urządzeń w czasie trwania budowy. Wykonawca zobowiązany jest umieścić w swoim harmonogramie rezerwę czasową dla wszelkiego rodzaju robót, które mają być wykonane w zakresie przełożenia instalacji i urządzeń podziemnych na terenie budowy i powiadomić Inżyniera/Kierownika projektu i władze lokalne o zamiarze rozpoczęcia robót. O fakcie przypadkowego uszkodzenia tych instalacji Wykonawca bezzwłocznie powiadomi Inżyniera/Kierownika projektu i zainteresowane władze oraz będzie z nimi współpracował dostarczając wszelkiej pomocy potrzebnej przy dokonywaniu napraw. Wykonawca będzie odpowiadać za wszelkie spowodowane przez jego działania uszkodzenia instalacji na powierzchni ziemi i urządzeń podziemnych wykazanych w dokumentach dostarczonych mu przez Zamawiającego. Jeżeli teren budowy przylega do terenów z zabudową mieszkaniową, Wykonawca będzie realizować roboty w sposób powodujący minimalne niedogodności dla mieszkańców. Wykonawca odpowiada za wszelkie uszkodzenia zabudowy mieszkaniowej w sąsiedztwie budowy, spowodowane jego działalnością. Inżynier/Kierownik projektu będzie na bieżąco informowany o wszystkich umowach zawartych pomiędzy Wykonawcą a właścicielami nieruchomości i dotyczących korzystania z własności i dróg wewnętrznych. Jednakże, ani Inżynier/Kierownik projektu ani Zamawiający nie będzie ingerował w takie porozumienia, o ile nie będą one sprzeczne z postanowieniami zawartymi w warunkach umowy Ograniczenie obciążeń osi pojazdów Wykonawca będzie stosować się do ustawowych ograniczeń nacisków osi na drogach publicznych przy transporcie materiałów i wyposażenia na i z terenu robót. Wykonawca uzyska wszelkie niezbędne zezwolenia i uzgodnienia od właściwych władz co do przewozu nietypowych wagowo ładunków (ponadnormatywnych) i o każdym takim przewozie będzie powiadamiał 8

9 Inżyniera/Kierownika projektu. Inżynier/Kierownik projektu może polecić, aby pojazdy nie spełniające tych warunków zostały usunięte z terenu budowy. Pojazdy powodujące nadmierne obciążenie osiowe nie będą dopuszczone na świeżo ukończony fragment budowy w obrębie terenu budowy i Wykonawca będzie odpowiadał za naprawę wszelkich robót w ten sposób uszkodzonych, zgodnie z poleceniami Inżyniera/Kierownika projektu Bezpieczeństwo i higiena pracy Podczas realizacji robót Wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy. W szczególności Wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzież dla ochrony życia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego. Uznaje się, że wszelkie koszty związane z wypełnieniem wymagań określonych powyżej nie podlegają odrębnej zapłacie i są uwzględnione w cenie kontraktowej Ochrona i utrzymanie robót Wykonawca będzie odpowiadał za ochronę robót i za wszelkie materiały i urządzenia używane do robót od daty rozpoczęcia do daty wydania potwierdzenia zakończenia robót przez Inżyniera/Kierownika projektu. Wykonawca będzie utrzymywać roboty do czasu odbioru ostatecznego. Utrzymanie powinno być prowadzone w taki sposób, aby budowla drogowa lub jej elementy były w zadowalającym stanie przez cały czas, do momentu odbioru ostatecznego. Jeśli Wykonawca w jakimkolwiek czasie zaniedba utrzymanie, to na polecenie Inżyniera/Kierownika projektu powinien rozpocząć roboty utrzymaniowe nie później niż w 24 godziny po otrzymaniu tego polecenia Stosowanie się do prawa i innych przepisów Wykonawca zobowiązany jest znać wszystkie zarządzenia wydane przez władze centralne i miejscowe oraz inne przepisy, regulaminy i wytyczne, które są w jakikolwiek sposób związane z wykonywanymi robotami i będzie w pełni odpowiedzialny za przestrzeganie tych postanowień podczas prowadzenia robót. Wykonawca będzie przestrzegać praw patentowych i będzie w pełni odpowiedzialny za wypełnienie wszelkich wymagań prawnych odnośnie znaków firmowych, nazw lub innych chronionych praw w odniesieniu do sprzętu, materiałów lub urządzeń użytych lub związanych z wykonywaniem robót i w sposób ciągły będzie informować Inżyniera/Kierownika projektu o swoich działaniach, przedstawiając kopie zezwoleń i inne odnośne dokumenty. Wszelkie straty, koszty postępowania, obciążenia i wydatki wynikłe z lub związane z naruszeniem jakichkolwiek praw patentowych pokryje Wykonawca, z wyjątkiem przypadków, kiedy takie naruszenie wyniknie z wykonania projektu lub specyfikacji dostarczonej przez Inżyniera/Kierownika projektu Równoważność norm i zbiorów przepisów prawnych Gdziekolwiek w dokumentach kontraktowych powołane są konkretne normy i przepisy, które spełniać mają materiały, sprzęt i inne towary oraz wykonane i zbadane roboty, będą obowiązywać postanowienia najnowszego wydania lub poprawionego wydania powołanych norm i przepisów o ile w warunkach kontraktu nie postanowiono inaczej. W przypadku gdy powołane normy i przepisy są państwowe lub odnoszą się do konkretnego kraju lub regionu, mogą być również stosowane inne odpowiednie normy zapewniające równy lub wyższy poziom wykonania niż powołane normy lub przepisy, pod warunkiem ich sprawdzenia i pisemnego zatwierdzenia przez Inżyniera/Kierownika projektu. Różnice pomiędzy powołanymi normami a ich proponowanymi zamiennikami muszą być dokładnie opisane przez Wykonawcę i przedłożone Inżynierowi/Kierownikowi projektu do zatwierdzenia. 9

10 Wykopaliska Wszelkie wykopaliska, monety, przedmioty wartościowe, budowle oraz inne pozostałości o znaczeniu geologicznym lub archeologicznym odkryte na terenie budowy będą uważane za własność Zamawiającego. Wykonawca zobowiązany jest powiadomić Inżyniera/Kierownika projektu i postępować zgodnie z jego poleceniami. Jeżeli w wyniku tych poleceń Wykonawca poniesie koszty i/lub wystąpią opóźnienia w robotach, Inżynier/Kierownik projektu po uzgodnieniu z Zamawiającym i Wykonawcą ustali wydłużenie czasu wykonania robót i/lub wysokość kwoty, o którą należy zwiększyć cenę kontraktową Zaplecze Zamawiającego (o ile warunki kontraktu przewidują realizację) Wykonawca zobowiązany jest zabezpieczyć Zamawiającemu, pomieszczenia biurowe, sprzęt, transport oraz inne urządzenia towarzyszące, zgodnie z wymaganiami podanymi w D-M Zaplecze Zamawiającego. 2. MATERIAŁY 2.1. Źródła uzyskania materiałów Co najmniej na trzy tygodnie przed zaplanowanym wykorzystaniem jakichkolwiek materiałów przeznaczonych do robót, Wykonawca przedstawi Inżynierowi/Kierownikowi projektu do zatwierdzenia, szczegółowe informacje dotyczące proponowanego źródła wytwarzania, zamawiania lub wydobywania tych materiałów jak również odpowiednie świadectwa badań laboratoryjnych oraz próbki materiałów. Zatwierdzenie partii materiałów z danego źródła nie oznacza automatycznie, że wszelkie materiały z danego źródła uzyskają zatwierdzenie. Wykonawca zobowiązany jest do prowadzenia badań w celu wykazania, że materiały uzyskane z dopuszczonego źródła w sposób ciągły spełniają wymagania SST w czasie realizacji robót Pozyskiwanie materiałów miejscowych Wykonawca odpowiada za uzyskanie pozwoleń od właścicieli i odnośnych władz na pozyskanie materiałów ze źródeł miejscowych włączając w to źródła wskazane przez Zamawiającego i jest zobowiązany dostarczyć Inżynierowi/Kierownikowi projektu wymagane dokumenty przed rozpoczęciem eksploatacji źródła. Wykonawca przedstawi Inżynierowi/Kierownikowi projektu do zatwierdzenia dokumentację zawierającą raporty z badań terenowych i laboratoryjnych oraz proponowaną przez siebie metodę wydobycia i selekcji, uwzględniając aktualne decyzje o eksploatacji, organów administracji państwowej i samorządowej. Wykonawca ponosi odpowiedzialność za spełnienie wymagań ilościowych i jakościowych materiałów pochodzących ze źródeł miejscowych. Wykonawca ponosi wszystkie koszty, z tytułu wydobycia materiałów, dzierżawy i inne jakie okażą się potrzebne w związku z dostarczeniem materiałów do robót. Humus i nadkład czasowo zdjęte z terenu wykopów, dokopów i miejsc pozyskania materiałów miejscowych będą formowane w hałdy i wykorzystane przy zasypce i rekultywacji terenu po ukończeniu robót. Wszystkie odpowiednie materiały pozyskane z wykopów na terenie budowy lub z innych miejsc wskazanych w dokumentach umowy będą wykorzystane do robót lub odwiezione na odkład odpowiednio do wymagań umowy lub wskazań Inżyniera/Kierownika projektu. Wykonawca nie będzie prowadzić żadnych wykopów w obrębie terenu budowy poza tymi, które zostały wyszczególnione w dokumentach umowy, chyba, że uzyska na to pisemną zgodę Inżyniera/Kierownika projektu. Eksploatacja źródeł materiałów będzie zgodna z wszelkimi regulacjami prawnymi obowiązującymi na danym obszarze Materiały nie odpowiadające wymaganiom Materiały nie odpowiadające wymaganiom zostaną przez Wykonawcę wywiezione z terenu 10

11 budowy i złożone w miejscu wskazanym przez Inżyniera/Kierownika projektu. Jeśli Inżynier/Kierownik projektu zezwoli Wykonawcy na użycie tych materiałów do innych robót, niż te dla których zostały zakupione, to koszt tych materiałów zostanie odpowiednio przewartościowany (skorygowany) przez Inżyniera/Kierownika projektu. Każdy rodzaj robót, w którym znajdują się nie zbadane i nie zaakceptowane materiały, Wykonawca wykonuje na własne ryzyko, licząc się z jego nieprzyjęciem, usunięciem i niezapłaceniem 2.4. Wariantowe stosowanie materiałów Jeśli dokumentacja projektowa lub SST przewidują możliwość wariantowego zastosowania rodzaju materiału w wykonywanych robotach, Wykonawca powiadomi Inżyniera/Kierownika projektu o swoim zamiarze co najmniej 3 tygodnie przed użyciem tego materiału, albo w okresie dłuższym, jeśli będzie to potrzebne z uwagi na wykonanie badań wymaganych przez Inżyniera/Kierownika projektu. Wybrany i zaakceptowany rodzaj materiału nie może być później zmieniany bez zgody Inżyniera/Kierownika projektu Przechowywanie i składowanie materiałów Wykonawca zapewni, aby tymczasowo składowane materiały, do czasu gdy będą one użyte do robót, były zabezpieczone przed zanieczyszczeniami, zachowały swoją jakość i właściwości i były dostępne do kontroli przez Inżyniera/Kierownika projektu. Miejsca czasowego składowania materiałów będą zlokalizowane w obrębie terenu budowy w miejscach uzgodnionych z Inżynierem/Kierownikiem projektu lub poza terenem budowy w miejscach zorganizowanych przez Wykonawcę i zaakceptowanych przez Inżyniera/Kierownika projektu Inspekcja wytwórni materiałów Wytwórnie materiałów mogą być okresowo kontrolowane przez Inżyniera/Kierownika projektu w celu sprawdzenia zgodności stosowanych metod produkcji z wymaganiami. Próbki materiałów mogą być pobierane w celu sprawdzenia ich właściwości. Wyniki tych kontroli będą stanowić podstawę do akceptacji określonej partii materiałów pod względem jakości. W przypadku, gdy Inżynier/Kierownik projektu będzie przeprowadzał inspekcję wytwórni, muszą być spełnione następujące warunki: Inżynier/Kierownik projektu będzie miał zapewnioną współpracę i pomoc Wykonawcy oraz producenta materiałów w czasie przeprowadzania inspekcji, Inżynier/Kierownik projektu będzie miał wolny dostęp, w dowolnym czasie, do tych części wytwórni, gdzie odbywa się produkcja materiałów przeznaczonych do realizacji robót, Jeżeli produkcja odbywa się w miejscu nie należącym do Wykonawcy, Wykonawca uzyska dla Inżyniera/Kierownika projektu zezwolenie dla przeprowadzenia inspekcji i badań w tych miejscach. 3. sprzęt Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt używany do robót powinien być zgodny z ofertą Wykonawcy i powinien odpowiadać pod względem typów i ilości wskazaniom zawartym w SST, PZJ lub projekcie organizacji robót, zaakceptowanym przez Inżyniera/Kierownika projektu; w przypadku braku ustaleń w wymienionych wyżej dokumentach, sprzęt powinien być uzgodniony i zaakceptowany przez Inżyniera/Kierownika projektu. Liczba i wydajność sprzętu powinny gwarantować przeprowadzenie robót, zgodnie z zasadami określonymi w dokumentacji projektowej, SST i wskazaniach Inżyniera/Kierownika projektu. Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być utrzymywany w dobrym stanie i gotowości do pracy. Powinien być zgodny z normami ochrony środowiska i przepisami dotyczącymi jego użytkowania. Wykonawca dostarczy Inżynierowi/Kierownikowi projektu kopie dokumentów potwierdzających dopuszczenie sprzętu do użytkowania i badań okresowych, tam gdzie jest to 11

12 wymagane przepisami. Wykonawca będzie konserwować sprzęt jak również naprawiać lub wymieniać sprzęt niesprawny. Jeżeli dokumentacja projektowa lub SST przewidują możliwość wariantowego użycia sprzętu przy wykonywanych robotach, Wykonawca powiadomi Inżyniera/Kierownika projektu o swoim zamiarze wyboru i uzyska jego akceptację przed użyciem sprzętu. Wybrany sprzęt, po akceptacji Inżyniera/Kierownika projektu, nie może być później zmieniany bez jego zgody. Jakikolwiek sprzęt, maszyny, urządzenia i narzędzia nie gwarantujące zachowania warunków umowy, zostaną przez Inżyniera/Kierownika projektu zdyskwalifikowane i nie dopuszczone do robót. 4. transport Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót i właściwości przewożonych materiałów. Liczba środków transportu powinna zapewniać prowadzenie robót zgodnie z zasadami określonymi w dokumentacji projektowej, SST i wskazaniach Inżyniera/Kierownika projektu, w terminie przewidzianym umową. Przy ruchu na drogach publicznych pojazdy będą spełniać wymagania dotyczące przepisów ruchu drogowego w odniesieniu do dopuszczalnych nacisków na oś i innych parametrów technicznych. Środki transportu nie spełniające tych warunków mogą być dopuszczone przez Inżyniera/Kierownika projektu, pod warunkiem przywrócenia stanu pierwotnego użytkowanych odcinków dróg na koszt Wykonawcy. Wykonawca będzie usuwać na bieżąco, na własny koszt, wszelkie zanieczyszczenia, uszkodzenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do terenu budowy. 5. wykonanie robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z warunkami umowy oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z dokumentacją projektową, wymaganiami SST, PZJ, projektem organizacji robót opracowanym przez Wykonawcę oraz poleceniami Inżyniera/Kierownika projektu. Wykonawca jest odpowiedzialny za stosowane metody wykonywania robót. Wykonawca jest odpowiedzialny za dokładne wytyczenie w planie i wyznaczenie wysokości wszystkich elementów robót zgodnie z wymiarami i rzędnymi określonymi w dokumentacji projektowej lub przekazanymi na piśmie przez Inżyniera/Kierownika projektu. Błędy popełnione przez Wykonawcę w wytyczeniu i wyznaczaniu robót zostaną, usunięte przez Wykonawcę na własny koszt, z wyjątkiem, kiedy dany błąd okaże się skutkiem błędu zawartego w danych dostarczonych Wykonawcy na piśmie przez Inżyniera/Kierownika projektu. Sprawdzenie wytyczenia robót lub wyznaczenia wysokości przez Inżyniera/Kierownika projektu nie zwalnia Wykonawcy od odpowiedzialności za ich dokładność. Decyzje Inżyniera/Kierownika projektu dotyczące akceptacji lub odrzucenia materiałów i elementów robót będą oparte na wymaganiach określonych w dokumentach umowy, dokumentacji projektowej i w SST, a także w normach i wytycznych. Przy podejmowaniu decyzji Inżynier/Kierownik projektu uwzględni wyniki badań materiałów i robót, rozrzuty normalnie występujące przy produkcji i przy badaniach materiałów, doświadczenia z przeszłości, wyniki badań naukowych oraz inne czynniki wpływające na rozważaną kwestię. Polecenia Inżyniera/Kierownika projektu powinny być wykonywane przez Wykonawcę w czasie określonym przez Inżyniera/Kierownika projektu, pod groźbą zatrzymania robót. Skutki finansowe z tego tytułu poniesie Wykonawca. 6. kontrola jakości robót 6.1. Program zapewnienia jakości Wykonawca jest zobowiązany opracować i przedstawić do akceptacji Inżyniera/Kierownika 12

13 projektu program zapewnienia jakości. W programie zapewnienia jakości Wykonawca powinien określić, zamierzony sposób wykonywania robót, możliwości techniczne, kadrowe i plan organizacji robót gwarantujący wykonanie robót zgodnie z dokumentacją projektową, SST oraz ustaleniami. Program zapewnienia jakości powinien zawierać: a) część ogólną opisującą: organizację wykonania robót, w tym terminy i sposób prowadzenia robót, organizację ruchu na budowie wraz z oznakowaniem robót, sposób zapewnienia bhp., wykaz zespołów roboczych, ich kwalifikacje i przygotowanie praktyczne, wykaz osób odpowiedzialnych za jakość i terminowość wykonania poszczególnych elementów robót, system (sposób i procedurę) proponowanej kontroli i sterowania jakością wykonywanych robót, wyposażenie w sprzęt i urządzenia do pomiarów i kontroli (opis laboratorium własnego lub laboratorium, któremu Wykonawca zamierza zlecić prowadzenie badań), sposób oraz formę gromadzenia wyników badań laboratoryjnych, zapis pomiarów, nastaw mechanizmów sterujących, a także wyciąganych wniosków i zastosowanych korekt w procesie technologicznym, proponowany sposób i formę przekazywania tych informacji Inżynierowi/Kierownikowi projektu; b) część szczegółową opisującą dla każdego asortymentu robót: wykaz maszyn i urządzeń stosowanych na budowie z ich parametrami technicznymi oraz wyposażeniem w mechanizmy do sterowania i urządzenia pomiarowo-kontrolne, rodzaje i ilość środków transportu oraz urządzeń do magazynowania i załadunku materiałów, spoiw, lepiszczy, kruszyw itp., sposób zabezpieczenia i ochrony ładunków przed utratą ich właściwości w czasie transportu, sposób i procedurę pomiarów i badań (rodzaj i częstotliwość, pobieranie próbek, legalizacja i sprawdzanie urządzeń, itp.) prowadzonych podczas dostaw materiałów, wytwarzania mieszanek i wykonywania poszczególnych elementów robót, sposób postępowania z materiałami i robotami nie odpowiadającymi wymaganiom Zasady kontroli jakości robót Celem kontroli robót będzie takie sterowanie ich przygotowaniem i wykonaniem, aby osiągnąć założoną jakość robót. Wykonawca jest odpowiedzialny za pełną kontrolę robót i jakości materiałów. Wykonawca zapewni odpowiedni system kontroli, włączając personel, laboratorium, sprzęt, zaopatrzenie i wszystkie urządzenia niezbędne do pobierania próbek i badań materiałów oraz robót. Przed zatwierdzeniem systemu kontroli Inżynier/Kierownik projektu może zażądać od Wykonawcy przeprowadzenia badań w celu zademonstrowania, że poziom ich wykonywania jest zadowalający. Wykonawca będzie przeprowadzać pomiary i badania materiałów oraz robót z częstotliwością zapewniającą stwierdzenie, że roboty wykonano zgodnie z wymaganiami zawartymi w dokumentacji projektowej i SST Minimalne wymagania co do zakresu badań i ich częstotliwość są określone w SST, normach i wytycznych. W przypadku, gdy nie zostały one tam określone, Inżynier/Kierownik projektu ustali jaki zakres kontroli jest konieczny, aby zapewnić wykonanie robót zgodnie z umową. Wykonawca dostarczy Inżynierowi/Kierownikowi projektu świadectwa, że wszystkie stosowane urządzenia i sprzęt badawczy posiadają ważną legalizację, zostały prawidłowo wykalibrowane i odpowiadają wymaganiom norm określających procedury badań. Inżynier/Kierownik projektu będzie mieć nieograniczony dostęp do pomieszczeń laboratoryjnych, w celu ich inspekcji. 13

14 Inżynier/Kierownik projektu będzie przekazywać Wykonawcy pisemne informacje o jakichkolwiek niedociągnięciach dotyczących urządzeń laboratoryjnych, sprzętu, zaopatrzenia laboratorium, pracy personelu lub metod badawczych. Jeżeli niedociągnięcia te będą tak poważne, że mogą wpłynąć ujemnie na wyniki badań, Inżynier/Kierownik projektu natychmiast wstrzyma użycie do robót badanych materiałów i dopuści je do użycia dopiero wtedy, gdy niedociągnięcia w pracy laboratorium Wykonawcy zostaną usunięte i stwierdzona zostanie odpowiednia jakość tych materiałów. Wszystkie koszty związane z organizowaniem i prowadzeniem badań materiałów ponosi Wykonawca Pobieranie próbek Próbki będą pobierane losowo. Zaleca się stosowanie statystycznych metod pobierania próbek, opartych na zasadzie, że wszystkie jednostkowe elementy produkcji mogą być z jednakowym prawdopodobieństwem wytypowane do badań. Inżynier/Kierownik projektu będzie mieć zapewnioną możliwość udziału w pobieraniu próbek. Pojemniki do pobierania próbek będą dostarczone przez Wykonawcę i zatwierdzone przez Inżyniera/Kierownika projektu. Próbki dostarczone przez Wykonawcę do badań wykonywanych przez Inżyniera/Kierownik projektu będą odpowiednio opisane i oznakowane, w sposób zaakceptowany przez Inżyniera/Kierownika projektu. Na zlecenie Inżyniera/Kierownika projektu Wykonawca będzie przeprowadzać dodatkowe badania tych materiałów, które budzą wątpliwości co do jakości, o ile kwestionowane materiały nie zostaną przez Wykonawcę usunięte lub ulepszone z własnej woli. Koszty tych dodatkowych badań pokrywa Wykonawca tylko w przypadku stwierdzenia usterek; w przeciwnym przypadku koszty te pokrywa Zamawiający Badania i pomiary Wszystkie badania i pomiary będą przeprowadzone zgodnie z wymaganiami norm. W przypadku, gdy normy nie obejmują jakiegokolwiek badania wymaganego w SST, stosować można wytyczne krajowe, albo inne procedury, zaakceptowane przez Inżyniera/Kierownika projektu. Przed przystąpieniem do pomiarów lub badań, Wykonawca powiadomi Inżyniera/Kierownika projektu o rodzaju, miejscu i terminie pomiaru lub badania. Po wykonaniu pomiaru lub badania, Wykonawca przedstawi na piśmie ich wyniki do akceptacji Inżyniera/Kierownika projektu Raporty z badań Wykonawca będzie przekazywać Inżynierowi/Kierownikowi projektu kopie raportów z wynikami badań jak najszybciej, nie później jednak niż w terminie określonym w programie zapewnienia jakości. Wyniki badań (kopie) będą przekazywane Inżynierowi/Kierownikowi projektu na formularzach według dostarczonego przez niego wzoru lub innych, przez niego zaaprobowanych Badania prowadzone przez Inżyniera/Kierownika projektu Inżynier/Kierownik projektu jest uprawniony do dokonywania kontroli, pobierania próbek i badania materiałów w miejscu ich wytwarzania/pozyskiwania, a Wykonawca i producent materiałów powinien udzielić mu niezbędnej pomocy. Inżynier/Kierownik projektu, dokonując weryfikacji systemu kontroli robót prowadzonego przez Wykonawcę, poprzez między innymi swoje badania, będzie oceniać zgodność materiałów i robót z wymaganiami SST na podstawie wyników własnych badań kontrolnych jak i wyników badań dostarczonych przez Wykonawcę. Inżynier/Kierownik projektu powinien pobierać próbki materiałów i prowadzić badania niezależnie od Wykonawcy, na swój koszt. Jeżeli wyniki tych badań wykażą, że raporty Wykonawcy są niewiarygodne, to Inżynier/Kierownik projektu oprze się wyłącznie na własnych badaniach przy ocenie zgodności materiałów i robót z dokumentacją projektową i SST. Może 14

15 również zlecić, sam lub poprzez Wykonawcę, przeprowadzenie powtórnych lub dodatkowych badań niezależnemu laboratorium. W takim przypadku całkowite koszty powtórnych lub dodatkowych badań i pobierania próbek poniesione zostaną przez Wykonawcę Certyfikaty i deklaracje Inżynier/Kierownik projektu może dopuścić do użycia tylko te materiały, które posiadają: certyfikat na znak bezpieczeństwa wykazujący, że zapewniono zgodność z kryteriami technicznymi określonymi na podstawie Polskich Norm, aprobat technicznych oraz właściwych przepisów i dokumentów technicznych, deklarację zgodności lub certyfikat zgodności z: Polską Normą lub aprobatą techniczną, w przypadku wyrobów, dla których nie ustanowiono Polskiej Normy, jeżeli nie są objęte certyfikacją określoną w pkt 1 i które spełniają wymogi SST. W przypadku materiałów, dla których ww. dokumenty są wymagane przez SST, każda partia dostarczona do robót będzie posiadać te dokumenty, określające w sposób jednoznaczny jej cechy. Produkty przemysłowe muszą posiadać ww. dokumenty wydane przez producenta, a w razie potrzeby poparte wynikami badań wykonanych przez niego. Kopie wyników tych badań będą dostarczone przez Wykonawcę Inżynierowi/Kierownikowi projektu. Jakiekolwiek materiały, które nie spełniają tych wymagań będą odrzucone Dokumenty budowy (1) Dziennik budowy Dziennik budowy jest wymaganym dokumentem prawnym obowiązującym Zamawiającego i Wykonawcę w okresie od przekazania Wykonawcy terenu budowy do końca okresu gwarancyjnego. Odpowiedzialność za prowadzenie dziennika budowy zgodnie z obowiązującymi przepisami [2] spoczywa na Wykonawcy. Zapisy w dzienniku budowy będą dokonywane na bieżąco i będą dotyczyć przebiegu robót, stanu bezpieczeństwa ludzi i mienia oraz technicznej i gospodarczej strony budowy. Każdy zapis w dzienniku budowy będzie opatrzony datą jego dokonania, podpisem osoby, która dokonała zapisu, z podaniem jej imienia i nazwiska oraz stanowiska służbowego. Zapisy będą czytelne, dokonane trwałą techniką, w porządku chronologicznym, bezpośrednio jeden pod drugim, bez przerw. Załączone do dziennika budowy protokoły i inne dokumenty będą oznaczone kolejnym numerem załącznika i opatrzone datą i podpisem Wykonawcy i Inżyniera/Kierownika projektu. Do dziennika budowy należy wpisywać w szczególności: datę przekazania Wykonawcy terenu budowy, datę przekazania przez Zamawiającego dokumentacji projektowej, datę uzgodnienia przez Inżyniera/Kierownika projektu programu zapewnienia jakości i harmonogramów robót, terminy rozpoczęcia i zakończenia poszczególnych elementów robót, przebieg robót, trudności i przeszkody w ich prowadzeniu, okresy i przyczyny przerw w robotach, uwagi i polecenia Inżyniera/Kierownika projektu, daty zarządzenia wstrzymania robót, z podaniem powodu, zgłoszenia i daty odbiorów robót zanikających i ulegających zakryciu, częściowych i ostatecznych odbiorów robót, wyjaśnienia, uwagi i propozycje Wykonawcy, stan pogody i temperaturę powietrza w okresie wykonywania robót podlegających ograniczeniom lub wymaganiom szczególnym w związku z warunkami klimatycznymi, zgodność rzeczywistych warunków geotechnicznych z ich opisem w dokumentacji projektowej, dane dotyczące czynności geodezyjnych (pomiarowych) dokonywanych przed i w trakcie wykonywania robót, 15

16 dane dotyczące sposobu wykonywania zabezpieczenia robót, dane dotyczące jakości materiałów, pobierania próbek oraz wyniki przeprowadzonych badań z podaniem, kto je przeprowadzał, wyniki prób poszczególnych elementów budowli z podaniem, kto je przeprowadzał, inne istotne informacje o przebiegu robót. Propozycje, uwagi i wyjaśnienia Wykonawcy, wpisane do dziennika budowy będą przedłożone Inżynierowi/Kierownikowi projektu do ustosunkowania się. Decyzje Inżyniera/Kierownika projektu wpisane do dziennika budowy Wykonawca podpisuje z zaznaczeniem ich przyjęcia lub zajęciem stanowiska. Wpis projektanta do dziennika budowy obliguje Inżyniera/Kierownika projektu do ustosunkowania się. Projektant nie jest jednak stroną umowy i nie ma uprawnień do wydawania poleceń Wykonawcy robót. (2) Książka obmiarów Książka obmiarów stanowi dokument pozwalający na rozliczenie faktycznego postępu każdego z elementów robót. Obmiary wykonanych robót przeprowadza się w sposób ciągły w jednostkach przyjętych w kosztorysie i wpisuje do książki obmiarów. (3) Dokumenty laboratoryjne Dzienniki laboratoryjne, deklaracje zgodności lub certyfikaty zgodności materiałów, orzeczenia o jakości materiałów, recepty robocze i kontrolne wyniki badań Wykonawcy będą gromadzone w formie uzgodnionej w programie zapewnienia jakości. Dokumenty te stanowią załączniki do odbioru robót. Winny być udostępnione na każde życzenie Inżyniera/Kierownika projektu. (4) Pozostałe dokumenty budowy Do dokumentów budowy zalicza się, oprócz wymienionych w punktach (1) - (3) następujące dokumenty: pozwolenie na realizację zadania budowlanego, protokoły przekazania terenu budowy, umowy cywilno-prawne z osobami trzecimi i inne umowy cywilno-prawne, protokoły odbioru robót, protokoły z narad i ustaleń, korespondencję na budowie. (5) Przechowywanie dokumentów budowy Dokumenty budowy będą przechowywane na terenie budowy w miejscu odpowiednio zabezpieczonym. Zaginięcie któregokolwiek z dokumentów budowy spowoduje jego natychmiastowe odtworzenie w formie przewidzianej prawem. Wszelkie dokumenty budowy będą zawsze dostępne dla Inżyniera/Kierownika projektu i przedstawiane do wglądu na życzenie Zamawiającego. 7. obmiar robót 7.1. Ogólne zasady obmiaru robót Obmiar robót będzie określać faktyczny zakres wykonywanych robót zgodnie z dokumentacją projektową i SST, w jednostkach ustalonych w kosztorysie. Obmiaru robót dokonuje Wykonawca po pisemnym powiadomieniu Inżyniera/Kierownika projektu o zakresie obmierzanych robót i terminie obmiaru, co najmniej na 3 dni przed tym terminem. Wyniki obmiaru będą wpisane do książki obmiarów. Jakikolwiek błąd lub przeoczenie (opuszczenie) w ilościach podanych w ślepym kosztorysie lub gdzie indziej w SST nie zwalnia Wykonawcy od obowiązku ukończenia wszystkich robót. Błędne dane zostaną poprawione wg instrukcji Inżyniera/Kierownika projektu na piśmie. Obmiar gotowych robót będzie przeprowadzony z częstością wymaganą do celu miesięcznej 16

17 płatności na rzecz Wykonawcy lub w innym czasie określonym w umowie lub oczekiwanym przez Wykonawcę i Inżyniera/Kierownika projektu Zasady określania ilości robót i materiałów Długości i odległości pomiędzy wyszczególnionymi punktami skrajnymi będą obmierzone poziomo wzdłuż linii osiowej. Jeśli SST właściwe dla danych robót nie wymagają tego inaczej, objętości będą wyliczone w m 3 jako długość pomnożona przez średni przekrój. Ilości, które mają być obmierzone wagowo, będą ważone w tonach lub kilogramach zgodnie z wymaganiami SST Urządzenia i sprzęt pomiarowy Wszystkie urządzenia i sprzęt pomiarowy, stosowany w czasie obmiaru robót będą zaakceptowane przez Inżyniera/Kierownika projektu. Urządzenia i sprzęt pomiarowy zostaną dostarczone przez Wykonawcę. Jeżeli urządzenia te lub sprzęt wymagają badań atestujących to Wykonawca będzie posiadać ważne świadectwa legalizacji. Wszystkie urządzenia pomiarowe będą przez Wykonawcę utrzymywane w dobrym stanie, w całym okresie trwania robót Wagi i zasady ważenia Wykonawca dostarczy i zainstaluje urządzenia wagowe odpowiadające odnośnym wymaganiom SST Będzie utrzymywać to wyposażenie zapewniając w sposób ciągły zachowanie dokładności wg norm zatwierdzonych przez Inżyniera/Kierownika projektu Czas przeprowadzenia obmiaru Obmiary będą przeprowadzone przed częściowym lub ostatecznym odbiorem odcinków robót, a także w przypadku występowania dłuższej przerwy w robotach. Obmiar robót zanikających przeprowadza się w czasie ich wykonywania. Obmiar robót podlegających zakryciu przeprowadza się przed ich zakryciem. Roboty pomiarowe do obmiaru oraz nieodzowne obliczenia będą wykonane w sposób zrozumiały i jednoznaczny. Wymiary skomplikowanych powierzchni lub objętości będą uzupełnione odpowiednimi szkicami umieszczonymi na karcie książki obmiarów. W razie braku miejsca szkice mogą być dołączone w formie oddzielnego załącznika do książki obmiarów, którego wzór zostanie uzgodniony z Inżynierem/Kierownikiem projektu. 8. odbiór robót 8.1. Rodzaje odbiorów robót W zależności od ustaleń odpowiednich SST, roboty podlegają następującym etapom odbioru: odbiorowi robót zanikających i ulegających zakryciu, odbiorowi częściowemu, odbiorowi ostatecznemu, odbiorowi pogwarancyjnemu Odbiór robót zanikających i ulegających zakryciu Odbiór robót zanikających i ulegających zakryciu polega na finalnej ocenie ilości i jakości wykonywanych robót, które w dalszym procesie realizacji ulegną zakryciu. Odbiór robót zanikających i ulegających zakryciu będzie dokonany w czasie umożliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu robót. Odbioru robót dokonuje Inżynier/Kierownik projektu. Gotowość danej części robót do odbioru zgłasza Wykonawca wpisem do dziennika budowy i jednoczesnym powiadomieniem Inżyniera/Kierownika projektu. Odbiór będzie przeprowadzony niezwłocznie, nie później jednak niż w ciągu 3 dni od daty zgłoszenia wpisem do dziennika budowy 17

18 i powiadomienia o tym fakcie Inżyniera/Kierownika projektu. Jakość i ilość robót ulegających zakryciu ocenia Inżynier/Kierownik projektu na podstawie dokumentów zawierających komplet wyników badań laboratoryjnych i w oparciu o przeprowadzone pomiary, w konfrontacji z dokumentacją projektową, SST i uprzednimi ustaleniami Odbiór częściowy Odbiór częściowy polega na ocenie ilości i jakości wykonanych części robót. Odbioru częściowego robót dokonuje się wg zasad jak przy odbiorze ostatecznym robót. Odbioru robót dokonuje Inżynier/Kierownik projektu Odbiór ostateczny robót Zasady odbioru ostatecznego robót Odbiór ostateczny polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Całkowite zakończenie robót oraz gotowość do odbioru ostatecznego będzie stwierdzona przez Wykonawcę wpisem do dziennika budowy z bezzwłocznym powiadomieniem na piśmie o tym fakcie Inżyniera/Kierownika projektu. Odbiór ostateczny robót nastąpi w terminie ustalonym w dokumentach umowy, licząc od dnia potwierdzenia przez Inżyniera/Kierownika projektu zakończenia robót i przyjęcia dokumentów, o których mowa w punkcie Odbioru ostatecznego robót dokona komisja wyznaczona przez Zamawiającego w obecności Inżyniera/Kierownika projektu i Wykonawcy. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie przedłożonych dokumentów, wyników badań i pomiarów, ocenie wizualnej oraz zgodności wykonania robót z dokumentacją projektową i SST. W toku odbioru ostatecznego robót komisja zapozna się z realizacją ustaleń przyjętych w trakcie odbiorów robót zanikających i ulegających zakryciu, zwłaszcza w zakresie wykonania robót uzupełniających i robót poprawkowych. W przypadkach niewykonania wyznaczonych robót poprawkowych lub robót uzupełniających w warstwie ścieralnej lub robotach wykończeniowych, komisja przerwie swoje czynności i ustali nowy termin odbioru ostatecznego. W przypadku stwierdzenia przez komisję, że jakość wykonywanych robót w poszczególnych asortymentach nieznacznie odbiega od wymaganej dokumentacją projektową i SST z uwzględnieniem tolerancji i nie ma większego wpływu na cechy eksploatacyjne obiektu i bezpieczeństwo ruchu, komisja dokona potrąceń, oceniając pomniejszoną wartość wykonywanych robót w stosunku do wymagań przyjętych w dokumentach umowy Dokumenty do odbioru ostatecznego Podstawowym dokumentem do dokonania odbioru ostatecznego robót jest protokół odbioru ostatecznego robót sporządzony wg wzoru ustalonego przez Zamawiającego. Do odbioru ostatecznego Wykonawca jest zobowiązany przygotować następujące dokumenty: dokumentację projektową podstawową z naniesionymi zmianami oraz dodatkową, jeśli została sporządzona w trakcie realizacji umowy, szczegółowe specyfikacje techniczne (podstawowe z dokumentów umowy i ew. uzupełniające lub zamienne), recepty i ustalenia technologiczne, dzienniki budowy i książki obmiarów (oryginały), wyniki pomiarów kontrolnych oraz badań i oznaczeń laboratoryjnych, zgodne z SST i ew. PZJ, deklaracje zgodności lub certyfikaty zgodności wbudowanych materiałów zgodnie z SST i ew. PZJ, opinię technologiczną sporządzoną na podstawie wszystkich wyników badań i pomiarów załączonych do dokumentów odbioru, wykonanych zgodnie z SST i PZJ, rysunki (dokumentacje) na wykonanie robót towarzyszących (np. na przełożenie linii telefonicznej, 18

19 energetycznej, gazowej, oświetlenia itp.) oraz protokoły odbioru i przekazania tych robót właścicielom urządzeń, geodezyjną inwentaryzację powykonawczą robót i sieci uzbrojenia terenu, kopię mapy zasadniczej powstałej w wyniku geodezyjnej inwentaryzacji powykonawczej. W przypadku, gdy wg komisji, roboty pod względem przygotowania dokumentacyjnego nie będą gotowe do odbioru ostatecznego, komisja w porozumieniu z Wykonawcą wyznaczy ponowny termin odbioru ostatecznego robót. Wszystkie zarządzone przez komisję roboty poprawkowe lub uzupełniające będą zestawione wg wzoru ustalonego przez Zamawiającego. Termin wykonania robót poprawkowych i robót uzupełniających wyznaczy komisja Odbiór pogwarancyjny Odbiór pogwarancyjny polega na ocenie wykonanych robót związanych z usunięciem wad stwierdzonych przy odbiorze ostatecznym i zaistniałych w okresie gwarancyjnym. Odbiór pogwarancyjny będzie dokonany na podstawie oceny wizualnej obiektu z uwzględnieniem zasad opisanych w punkcie 8.4 Odbiór ostateczny robót. 9. podstawa płatności 9.1. Ustalenia ogólne Podstawą płatności jest cena jednostkowa skalkulowana przez Wykonawcę za jednostkę obmiarową ustaloną dla danej pozycji kosztorysu. Dla pozycji kosztorysowych wycenionych ryczałtowo podstawą płatności jest wartość (kwota) podana przez Wykonawcę w danej pozycji kosztorysu. Cena jednostkowa lub kwota ryczałtowa pozycji kosztorysowej będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej wykonanie, określone dla tej roboty w SST i w dokumentacji projektowej. Ceny jednostkowe lub kwoty ryczałtowe robót będą obejmować: robociznę bezpośrednią wraz z towarzyszącymi kosztami, wartość zużytych materiałów wraz z kosztami zakupu, magazynowania, ewentualnych ubytków i transportu na teren budowy, wartość pracy sprzętu wraz z towarzyszącymi kosztami, koszty pośrednie, zysk kalkulacyjny i ryzyko, podatki obliczone zgodnie z obowiązującymi przepisami. Do cen jednostkowych nie należy wliczać podatku VAT Warunki umowy i wymagania ogólne D-M Koszt dostosowania się do wymagań warunków umowy i wymagań ogólnych zawartych w D-M obejmuje wszystkie warunki określone w ww. dokumentach, a nie wyszczególnione w kosztorysie Objazdy, przejazdy i organizacja ruchu Koszt wybudowania objazdów/przejazdów i organizacji ruchu obejmuje: opracowanie oraz uzgodnienie z Inżynierem/Kierownikiem projektu i odpowiednimi instytucjami projektu organizacji ruchu na czas trwania budowy, wraz z dostarczeniem kopii projektu Inżynierowi/Kierownikowi projektu i wprowadzaniem dalszych zmian i uzgodnień wynikających z postępu robót, ustawienie tymczasowego oznakowania i oświetlenia zgodnie z wymaganiami bezpieczeństwa ruchu, opłaty/dzierżawy terenu, przygotowanie terenu, konstrukcję tymczasowej nawierzchni, ramp, chodników, krawężników, barier, oznakowań i drenażu, tymczasową przebudowę urządzeń obcych. Koszt utrzymania objazdów/przejazdów i organizacji ruchu obejmuje: 19

20 oczyszczanie, przestawienie, przykrycie i usunięcie tymczasowych oznakowań pionowych, poziomych, barier i świateł, utrzymanie płynności ruchu publicznego. Koszt likwidacji objazdów/przejazdów i organizacji ruchu obejmuje: usunięcie wbudowanych materiałów i oznakowania, doprowadzenie terenu do stanu pierwotnego. 10. przepisy związane Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. Nr 89, poz. 414 z późniejszymi zmianami). Zarządzenie Ministra Infrastruktury z dnia 19 listopada 2001 r. w sprawie dziennika budowy, montażu i rozbiórki oraz tablicy informacyjnej (Dz. U. Nr 138, poz. 1555). Ustawa z dnia 21 marca 1985 r. o drogach publicznych (Dz. U. Nr 14, poz. 60 z późniejszymi zmianami). 20

21 D ODTWORZENIE TRASY I PUNKTÓW WYSOKOŚCIOWYCH 1. WSTĘP 1.1.Przedmiot OST Przedmiotem niniejszej ogólnej specyfikacji technicznej (OST) są wymagania dotyczące wykonania i odbioru robót związanych z odtworzeniem trasy drogowej i jej punktów wysokościowych Zakres stosowania OST Ogólna specyfikacja techniczna (OST) stanowi obowiązującą podstawę opracowania szczegółowej specyfikacji technicznej (SST) stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach krajowych i wojewódzkich. Zaleca się wykorzystanie OST przy zlecaniu robót na drogach miejskich i gminnych Zakres robót objętych OST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wszystkimi czynnościami umożliwiającymi i mającymi na celu odtworzenie w terenie przebiegu trasy drogowej oraz położenia obiektów inżynierskich Odtworzenie trasy i punktów wysokościowych W zakres robót pomiarowych, związanych z odtworzeniem trasy i punktów wysokościowych wchodzą: sprawdzenie wyznaczenia sytuacyjnego i wysokościowego punktów głównych osi trasy i punktów wysokościowych, uzupełnienie osi trasy dodatkowymi punktami (wyznaczenie osi), wyznaczenie dodatkowych punktów wysokościowych (reperów roboczych), wyznaczenie przekrojów poprzecznych, zastabilizowanie punktów w sposób trwały, ochrona ich przed zniszczeniem oraz oznakowanie w sposób ułatwiający odszukanie i ewentualne odtworzenie Wyznaczenie obiektów mostowych Wyznaczenie obiektów mostowych obejmuje sprawdzenie wyznaczenia osi obiektu i punktów wysokościowych, zastabilizowanie ich w sposób trwały, ochronę ich przed zniszczeniem, oznakowanie w sposób ułatwiający odszukanie i ewentualne odtworzenie oraz wyznaczenie usytuowania obiektu (kontur, podpory, punkty) Określenia podstawowe Punkty główne trasy - punkty załamania osi trasy, punkty kierunkowe oraz początkowy i końcowy punkt trasy Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w OST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w OST D-M Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w OST D-M Wymagania ogólne pkt Rodzaje materiałów Do utrwalenia punktów głównych trasy należy stosować pale drewniane z gwoździem lub prętem stalowym, słupki betonowe albo rury metalowe o długości około 0,50 metra. Pale drewniane umieszczone poza granicą robót ziemnych, w sąsiedztwie punktów załamania trasy, powinny mieć średnicę od 0,15 do 0,20 m i długość od 1,5 do 1,7 m. Do stabilizacji pozostałych punktów należy stosować paliki drewniane średnicy od 0,05 do 21

22 0,08 m i długości około 0,30 m, a dla punktów utrwalanych w istniejącej nawierzchni bolce stalowe średnicy 5 mm i długości od 0,04 do 0,05 m. Świadki powinny mieć długość około 0,50 m i przekrój prostokątny. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w OST D-M Wymagania ogólne pkt Sprzęt pomiarowy Do odtworzenia sytuacyjnego trasy i punktów wysokościowych należy stosować następujący sprzęt: teodolity lub tachimetry, niwelatory, dalmierze, tyczki, łaty, taśmy stalowe, szpilki. Sprzęt stosowany do odtworzenia trasy drogowej i jej punktów wysokościowych powinien gwarantować uzyskanie wymaganej dokładności pomiaru. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w OST D-M Wymagania ogólne pkt Transport sprzętu i materiałów Sprzęt i materiały do odtworzenia trasy można przewozić dowolnymi środkami transportu. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w OST D-M Wymagania ogólne pkt Zasady wykonywania prac pomiarowych Prace pomiarowe powinny być wykonane zgodnie z obowiązującymi Instrukcjami GUGiK (od 1 do 7). Przed przystąpieniem do robót Wykonawca powinien przejąć od Zamawiającego dane zawierające lokalizację i współrzędne punktów głównych trasy oraz reperów. W oparciu o materiały dostarczone przez Zamawiającego, Wykonawca powinien przeprowadzić obliczenia i pomiary geodezyjne niezbędne do szczegółowego wytyczenia robót. Prace pomiarowe powinny być wykonane przez osoby posiadające odpowiednie kwalifikacje i uprawnienia. Wykonawca powinien natychmiast poinformować Inżyniera o wszelkich błędach wykrytych w wytyczeniu punktów głównych trasy i (lub) reperów roboczych. Błędy te powinny być usunięte na koszt Zamawiającego. Wykonawca powinien sprawdzić czy rzędne terenu określone w dokumentacji projektowej są zgodne z rzeczywistymi rzędnymi terenu. Jeżeli Wykonawca stwierdzi, że rzeczywiste rzędne terenu istotnie różnią się od rzędnych określonych w dokumentacji projektowej, to powinien powiadomić o tym Inżyniera. Ukształtowanie terenu w takim rejonie nie powinno być zmieniane przed podjęciem odpowiedniej decyzji przez Inżyniera. Wszystkie roboty dodatkowe, wynikające z różnic rzędnych terenu podanych w dokumentacji projektowej i rzędnych rzeczywistych, akceptowane przez Inżyniera, zostaną wykonane na koszt Zamawiającego. Zaniechanie powiadomienia Inżyniera oznacza, że roboty dodatkowe w takim przypadku obciążą Wykonawcę. Wszystkie roboty, które bazują na pomiarach Wykonawcy, nie mogą być rozpoczęte przed zaakceptowaniem wyników pomiarów przez Inżyniera. Punkty wierzchołkowe, punkty główne trasy i punkty pośrednie osi trasy muszą być 22

23 zaopatrzone w oznaczenia określające w sposób wyraźny i jednoznaczny charakterystykę i położenie tych punktów. Forma i wzór tych oznaczeń powinny być zaakceptowane przez Inżyniera. Wykonawca jest odpowiedzialny za ochronę wszystkich punktów pomiarowych i ich oznaczeń w czasie trwania robót. Jeżeli znaki pomiarowe przekazane przez Zamawiającego zostaną zniszczone przez Wykonawcę świadomie lub wskutek zaniedbania, a ich odtworzenie jest konieczne do dalszego prowadzenia robót, to zostaną one odtworzone na koszt Wykonawcy. Wszystkie pozostałe prace pomiarowe konieczne dla prawidłowej realizacji robót należą do obowiązków Wykonawcy Sprawdzenie wyznaczenia punktów głównych osi trasy i punktów wysokościowych Punkty wierzchołkowe trasy i inne punkty główne powinny być zastabilizowane w sposób trwały, przy użyciu pali drewnianych lub słupków betonowych, a także dowiązane do punktów pomocniczych, położonych poza granicą robót ziemnych. Maksymalna odległość pomiędzy punktami głównymi na odcinkach prostych nie może przekraczać 500 m. Zamawiający powinien założyć robocze punkty wysokościowe (repery robocze) wzdłuż osi trasy drogowej, a także przy każdym obiekcie inżynierskim. Maksymalna odległość między reperami roboczymi wzdłuż trasy drogowej w terenie płaskim powinna wynosić 500 metrów, natomiast w terenie falistym i górskim powinna być odpowiednio zmniejszona, zależnie od jego konfiguracji. Repery robocze należy założyć poza granicami robót związanych z wykonaniem trasy drogowej i obiektów towarzyszących. Jako repery robocze można wykorzystać punkty stałe na stabilnych, istniejących budowlach wzdłuż trasy drogowej. O ile brak takich punktów, repery robocze należy założyć w postaci słupków betonowych lub grubych kształtowników stalowych, osadzonych w gruncie w sposób wykluczający osiadanie, zaakceptowany przez Inżyniera. Rzędne reperów roboczych należy określać z taką dokładnością, aby średni błąd niwelacji po wyrównaniu był mniejszy od 4 mm/km, stosując niwelację podwójną w nawiązaniu do reperów państwowych. Repery robocze powinny być wyposażone w dodatkowe oznaczenia, zawierające wyraźne i jednoznaczne określenie nazwy reperu i jego rzędnej Odtworzenie osi trasy Tyczenie osi trasy należy wykonać w oparciu o dokumentację projektową oraz inne dane geodezyjne przekazane przez Zamawiającego, przy wykorzystaniu sieci poligonizacji państwowej albo innej osnowy geodezyjnej, określonej w dokumentacji projektowej. Oś trasy powinna być wyznaczona w punktach głównych i w punktach pośrednich w odległości zależnej od charakterystyki terenu i ukształtowania trasy, lecz nie rzadziej niż co 50 metrów. Dopuszczalne odchylenie sytuacyjne wytyczonej osi trasy w stosunku do dokumentacji projektowej nie może być większe niż 3 cm dla autostrad i dróg ekspresowych lub 5 cm dla pozostałych dróg. Rzędne niwelety punktów osi trasy należy wyznaczyć z dokładnością do 1 cm w stosunku do rzędnych niwelety określonych w dokumentacji projektowej. Do utrwalenia osi trasy w terenie należy użyć materiałów wymienionych w pkt 2.2. Usunięcie pali z osi trasy jest dopuszczalne tylko wówczas, gdy Wykonawca robót zastąpi je odpowiednimi palami po obu stronach osi, umieszczonych poza granicą robót Wyznaczenie przekrojów poprzecznych Wyznaczenie przekrojów poprzecznych obejmuje wyznaczenie krawędzi nasypów i wykopów na powierzchni terenu (określenie granicy robót), zgodnie z dokumentacją projektową oraz w miejscach wymagających uzupełnienia dla poprawnego przeprowadzenia robót i w miejscach zaakceptowanych przez Inżyniera. Do wyznaczania krawędzi nasypów i wykopów należy stosować dobrze widoczne paliki lub wiechy. Wiechy należy stosować w przypadku nasypów o wysokości przekraczającej 1 metr oraz 23

24 wykopów głębszych niż 1 metr. Odległość między palikami lub wiechami należy dostosować do ukształtowania terenu oraz geometrii trasy drogowej. Odległość ta co najmniej powinna odpowiadać odstępowi kolejnych przekrojów poprzecznych. Profilowanie przekrojów poprzecznych musi umożliwiać wykonanie nasypów i wykopów o kształcie zgodnym z dokumentacją projektową Wyznaczenie położenia obiektów mostowych Dla każdego z obiektów mostowych należy wyznaczyć jego położenie w terenie poprzez: wytyczenie osi obiektu, wytyczenie punktów określających usytuowanie (kontur) obiektu, w szczególności przyczółków i filarów mostów i wiaduktów. W przypadku mostów i wiaduktów dokumentacja projektowa powinna zawierać opis odpowiedniej osnowy realizacyjnej do wytyczenia tych obiektów. Położenie obiektu w planie należy określić z dokładnością określoną w punkcie KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w OST D-M Wymagania ogólne pkt Kontrola jakości prac pomiarowych Kontrolę jakości prac pomiarowych związanych z odtworzeniem trasy i punktów wysokościowych należy prowadzić według ogólnych zasad określonych w instrukcjach i wytycznych GUGiK (1,2,3,4,5,6,7) zgodnie z wymaganiami podanymi w pkt OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w OST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest km (kilometr) odtworzonej trasy w terenie. Obmiar robót związanych z wyznaczeniem obiektów jest częścią obmiaru robót mostowych. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w OST D-M Wymagania ogólne pkt Sposób odbioru robót Odbiór robót związanych z odtworzeniem trasy w terenie następuje na podstawie szkiców i dzienników pomiarów geodezyjnych lub protokółu z kontroli geodezyjnej, które Wykonawca przedkłada Inżynierowi. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w OST D-M Wymagania ogólne pkt Cena jednostki obmiarowej Cena 1 km wykonania robót obejmuje: sprawdzenie wyznaczenia punktów głównych osi trasy i punktów wysokościowych, uzupełnienie osi trasy dodatkowymi punktami, wyznaczenie dodatkowych punktów wysokościowych, wyznaczenie przekrojów poprzecznych z ewentualnym wytyczeniem dodatkowych przekrojów, zastabilizowanie punktów w sposób trwały, ochrona ich przed zniszczeniem i oznakowanie ułatwiające odszukanie i ewentualne odtworzenie. Płatność robót związanych z wyznaczeniem obiektów mostowych jest ujęta w koszcie robót mostowych. 10. PRZEPISY ZWIĄZANE Instrukcja techniczna 0-1. Ogólne zasady wykonywania prac geodezyjnych. 24

25 Instrukcja techniczna G-3. Geodezyjna obsługa inwestycji, Główny Urząd Geodezji i Kartografii, Warszawa Instrukcja techniczna G-1. Geodezyjna osnowa pozioma, GUGiK Instrukcja techniczna G-2. Wysokościowa osnowa geodezyjna, GUGiK Instrukcja techniczna G-4. Pomiary sytuacyjne i wysokościowe, GUGiK Wytyczne techniczne G-3.2. Pomiary realizacyjne, GUGiK Wytyczne techniczne G-3.1. Osnowy realizacyjne, GUGiK

26 D USUNIĘCIE DRZEW I KRZAKÓW 1. WSTĘP 1.1.Przedmiot OST Przedmiotem niniejszej ogólnej specyfikacji technicznej (OST) są wymagania dotyczące wykonania i odbioru robót związanych z usunięciem drzew i krzaków Zakres stosowania OST Ogólna specyfikacja techniczna (OST) stanowi obowiązującą podstawę opracowania szczegółowej specyfikacji technicznej (SST) stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach krajowych i wojewódzkich. Zaleca się wykorzystanie OST przy zlecaniu robót na drogach miejskich i gminnych Zakres robót objętych OST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z usunięciem drzew i krzaków, wykonywanych w ramach robót przygotowawczych Określenia podstawowe Stosowane określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami oraz z definicjami podanymi w OST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w OST D-M Wymagania ogólne pkt MATERIAŁY Nie występują. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w OST D-M Wymagania ogólne pkt Sprzęt do usuwania drzew i krzaków Do wykonywania robót związanych z usunięciem drzew i krzaków należy stosować: piły mechaniczne, specjalne maszyny przeznaczone do karczowania pni oraz ich usunięcia z pasa drogowego, spycharki, koparki lub ciągniki ze specjalnym osprzętem do prowadzenia prac związanych z wyrębem drzew. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w OST D-M Wymagania ogólne pkt Transport pni i karpiny Pnie, karpinę oraz gałęzie należy przewozić transportem samochodowym. Pnie przedstawiające wartość jako materiał użytkowy (np. budowlany, meblarski itp.) powinny być transportowane w sposób nie powodujący ich uszkodzeń. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w OST D-M Wymagania ogólne pkt Zasady oczyszczania terenu z drzew i krzaków Roboty związane z usunięciem drzew i krzaków obejmują wycięcie i wykarczowanie drzew i krzaków, wywiezienie pni, karpiny i gałęzi poza teren budowy na wskazane miejsce, zasypanie dołów oraz ewentualne spalenie na miejscu pozostałości po wykarczowaniu. Teren pod budowę drogi w pasie robót ziemnych, w miejscach dokopów i w innych miejscach wskazanych w dokumentacji projektowej, powinien być oczyszczony z drzew i krzaków. Zgoda na prace związane z usunięciem drzew i krzaków powinna być uzyskana przez 26

27 Zamawiającego. Wycinkę drzew o właściwościach materiału użytkowego należy wykonywać w tzw. sezonie rębnym, ustalonym przez Inżyniera. W miejscach dokopów i tych wykopów, z których grunt jest przeznaczony do wbudowania w nasypy, teren należy oczyścić z roślinności, wykarczować pnie i usunąć korzenie tak, aby zawartość części organicznych w gruntach przeznaczonych do wbudowania w nasypy nie przekraczała 2%. W miejscach nasypów teren należy oczyścić tak, aby części roślinności nie znajdowały się na głębokości do 60 cm poniżej niwelety robót ziemnych i linii skarp nasypu, z wyjątkiem przypadków podanych w punkcie 5.3. Roślinność istniejąca w pasie robót drogowych, nie przeznaczona do usunięcia, powinna być przez Wykonawcę zabezpieczona przed uszkodzeniem. Jeżeli roślinność, która ma być zachowana, zostanie uszkodzona lub zniszczona przez Wykonawcę, to powinna być ona odtworzona na koszt Wykonawcy, w sposób zaakceptowany przez odpowiednie władze Usunięcie drzew i krzaków Pnie drzew i krzaków znajdujące się w pasie robót ziemnych, powinny być wykarczowane, za wyjątkiem następujących przypadków: w obrębie nasypów - jeżeli średnica pni jest mniejsza od 8 cm i istniejąca rzędna terenu w tym miejscu znajduje się co najmniej 2 metry od powierzchni projektowanej korony drogi albo powierzchni skarpy nasypu. Pnie pozostawione pod nasypami powinny być ścięte nie wyżej niż 10 cm ponad powierzchnią terenu. Powyższe odstępstwo od ogólnej zasady, wymagającej karczowania pni, nie ma zastosowania, jeżeli przewidziano stopniowanie powierzchni terenu pod podstawę nasypu, w obrębie wyokrąglenia skarpy wykopu przecinającego się z terenem. W tym przypadku pnie powinny być ścięte równo z powierzchnią skarpy albo poniżej jej poziomu. Poza miejscami wykopów doły po wykarczowanych pniach należy wypełnić gruntem przydatnym do budowy nasypów i zagęścić, zgodnie z wymaganiami zawartymi w OST D Roboty ziemne. Doły w obrębie przewidywanych wykopów, należy tymczasowo zabezpieczyć przed gromadzeniem się w nich wody. Wykonawca ma obowiązek prowadzenia robót w taki sposób, aby drzewa przedstawiające wartość jako materiał użytkowy (np. budowlany, meblarski itp.) nie utraciły tej właściwości w czasie robót. Młode drzewa i inne rośliny przewidziane do ponownego sadzenia powinny być wykopane z dużą ostrożnością, w sposób który nie spowoduje trwałych uszkodzeń, a następnie zasadzone w odpowiednim gruncie Zniszczenie pozostałości po usuniętej roślinności Sposób zniszczenia pozostałości po usuniętej roślinności powinien być zgodny z ustaleniami SST lub wskazaniami Inżyniera. Jeżeli dopuszczono przerobienie gałęzi na korę drzewną za pomocą specjalistycznego sprzętu, to sposób wykonania powinien odpowiadać zaleceniom producenta sprzętu. Nieużyteczne pozostałości po przeróbce powinny być usunięte przez Wykonawcę z terenu budowy. Jeżeli dopuszczono spalanie roślinności usuniętej w czasie robót przygotowawczych Wykonawca ma obowiązek zadbać, aby odbyło się ono z zachowaniem wszystkich wymogów bezpieczeństwa i odpowiednich przepisów. Zaleca się stosowanie technologii, umożliwiających intensywne spalanie, z powstawaniem małej ilości dymu, to jest spalanie w wysokich stosach albo spalanie w dołach z wymuszonym dopływem powietrza. Po zakończeniu spalania ogień powinien być całkowicie wygaszony, bez pozostawienia tlących się części. Jeżeli warunki atmosferyczne lub inne względy zmusiły Wykonawcę do odstąpienia od 27

28 spalania lub jego przerwania, a nagromadzony materiał do spalenia stanowi przeszkodę w prowadzeniu innych prac, Wykonawca powinien usunąć go w miejsce tymczasowego składowania lub w inne miejsce zaakceptowane przez Inżyniera, w którym będzie możliwe dalsze spalanie. Pozostałości po spaleniu powinny być usunięte przez Wykonawcę z terenu budowy. Jeśli pozostałości po spaleniu, za zgodą Inżyniera, są zakopywane na terenie budowy, to powinny być one układane w warstwach. Każda warstwa powinna być przykryta warstwą gruntu. Ostatnia warstwa powinna być przykryta warstwą gruntu o grubości co najmniej 30 cm i powinna być odpowiednio wyrównana i zagęszczona. Pozostałości po spaleniu nie mogą być zakopywane pod rowami odwadniającymi ani pod jakimikolwiek obszarami, na których odbywa się przepływ wód powierzchniowych. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w OST D-M Wymagania ogólne pkt Kontrola robót przy usuwaniu drzew i krzaków Sprawdzenie jakości robót polega na wizualnej ocenie kompletności usunięcia roślinności, wykarczowania korzeni i zasypania dołów. Zagęszczenie gruntu wypełniającego doły powinno spełniać odpowiednie wymagania określone w OST D Roboty ziemne. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w OST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową robót związanych z usunięciem drzew i krzaków jest: dla drzew - sztuka, dla krzaków - hektar. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w OST D-M Wymagania ogólne pkt Odbiór robót zanikających i ulegających zakryciu Odbiorowi robót zanikających i ulegających zakryciu podlega sprawdzenie dołów po wykarczowanych pniach, przed ich zasypaniem. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w OST D-M Wymagania ogólne pkt Cena jednostki obmiarowej Płatność należy przyjmować na podstawie jednostek obmiarowych według pkt 7. Cena wykonania robót obejmuje: wycięcie i wykarczowanie drzew i krzaków, wywiezienie pni, karpiny i gałęzi poza teren budowy lub przerobienie gałęzi na korę drzewną, względnie spalenie na miejscu pozostałości po wykarczowaniu, zasypanie dołów, uporządkowanie miejsca prowadzonych robót. 10. przepisy związane Nie występują. 28

29 D ROBOTY ZIEMNE. WYMAGANIA OGÓLNE 1. Wstęp 1.1. Przedmiot OST Przedmiotem niniejszej ogólnej specyfikacji technicznej (OST) są wymagania dotyczące wykonania i odbioru liniowych robót ziemnych Zakres stosowania OST Ogólna specyfikacja techniczna (OST) stanowi obowiązującą podstawę opracowania szczegółowej specyfikacji technicznej (SST) stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach krajowych. Zaleca się wykorzystanie OST przy zlecaniu robót na drogach wojewódzkich, powiatowych i gminnych. Niniejsza specyfikacja nie ma zastosowania do robót fundamentowych i związanych z wykonaniem instalacji Zakres robót objętych OST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót ziemnych w czasie budowy lub modernizacji dróg i obejmują: wykonanie wykopów w gruntach nieskalistych, wykonanie wykopów w gruntach skalistych, budowę nasypów drogowych, pozyskiwanie gruntu z ukopu lub dokopu Określenia podstawowe Budowla ziemna - budowla wykonana w gruncie lub z gruntu naturalnego lub z gruntu antropogenicznego spełniająca warunki stateczności i odwodnienia Korpus drogowy - nasyp lub ta część wykopu, która jest ograniczona koroną drogi i skarpami rowów Wysokość nasypu lub głębokość wykopu - różnica rzędnej terenu i rzędnej robót ziemnych, wyznaczonych w osi nasypu lub wykopu Nasyp niski - nasyp, którego wysokość jest mniejsza niż 1 m Nasyp średni - nasyp, którego wysokość jest zawarta w granicach od 1 do 3 m Nasyp wysoki - nasyp, którego wysokość przekracza 3 m Wykop płytki - wykop, którego głębokość jest mniejsza niż 1 m Wykop średni - wykop, którego głębokość jest zawarta w granicach od 1 do 3 m Wykop głęboki - wykop, którego głębokość przekracza 3 m Bagno - grunt organiczny nasycony wodą, o małej nośności, charakteryzujący się znacznym i długotrwałym osiadaniem pod obciążeniem Grunt nieskalisty - każdy grunt rodzimy, nie określony w punkcie jako grunt skalisty Grunt skalisty - grunt rodzimy, lity lub spękany o nieprzesuniętych blokach, którego próbki nie wykazują zmian objętości ani nie rozpadają się pod działaniem wody destylowanej; mają wytrzymałość na ściskanie Rc ponad 0,2 MPa; wymaga użycia środków wybuchowych albo narzędzi pneumatycznych lub hydraulicznych do odspojenia Ukop - miejsce pozyskania gruntu do wykonania nasypów, położone w obrębie pasa robót drogowych Dokop - miejsce pozyskania gruntu do wykonania nasypów, położone poza pasem robót drogowych Odkład - miejsce wbudowania lub składowania (odwiezienia) gruntów pozyskanych w czasie wykonywania wykopów, a nie wykorzystanych do budowy nasypów oraz innych prac związanych z trasą drogową Wskaźnik zagęszczenia gruntu - wielkość charakteryzująca stan zagęszczenia gruntu, określona wg wzoru: 29

30 d I s ds gdzie: d - gęstość objętościowa szkieletu zagęszczonego gruntu, zgodnie z BN-77/ [9], (Mg/m 3 ), ds - maksymalna gęstość objętościowa szkieletu gruntowego przy wilgotności optymalnej, zgodnie z PN-B-04481:1988 [2], służąca do oceny zagęszczenia gruntu w robotach ziemnych, (Mg/m 3 ) Wskaźnik różnoziarnistości - wielkość charakteryzująca zagęszczalność gruntów niespoistych, określona wg wzoru: d 60 U d gdzie: 10 d60 - średnica oczek sita, przez które przechodzi 60% gruntu, (mm), d10 - średnica oczek sita, przez które przechodzi 10% gruntu, (mm) Wskaźnik odkształcenia gruntu - wielkość charakteryzująca stan zagęszczenia gruntu, określona wg wzoru: E 2 I0 E gdzie: 1 E1 - moduł odkształcenia gruntu oznaczony w pierwszym obciążeniu badanej warstwy zgodnie z PN-S-02205:1998 [4], E2 - moduł odkształcenia gruntu oznaczony w powtórnym obciążeniu badanej warstwy zgodnie z PN-S-02205:1998 [4] Geosyntetyk - materiał stosowany w budownictwie drogowym, wytwarzany z wysoko polimeryzowanych włókien syntetycznych, w tym tworzyw termoplastycznych polietylenowych, polipropylenowych i poliestrowych, charakteryzujący się między innymi dużą wytrzymałością oraz wodoprzepuszczalnością, zgodny z PN-ISO10318:1993 [5], PN-EN-963:1999 [6]. Geosyntetyki obejmują: geotkaniny, geowłókniny, geodzianiny, georuszty, geosiatki, geokompozyty, geomembrany, zgodnie z wytycznymi IBDiM [13] Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w OST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w OST D-M Wymagania ogólne pkt materiały (grunty) 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w OST D-M Wymagania ogólne pkt Podział gruntów Podział gruntów pod względem wysadzinowości podaje tablica 1. Podział gruntów pod względem przydatności do budowy nasypów podano w OST D pkt 2. Tablica 1. Podział gruntów pod względem wysadzinowości wg PN-S-02205:1998 [4] Lp. Wyszczególnienie Grupy gruntów Jednostki właściwości niewysadzinowe wątpliwe wysadzinowe 1 Rodzaj gruntu rumosz niegliniasty piasek pylasty zwietrzelina mało wysadzinowe glina piasz- czysta zwięzła, glina 30

31 2 Zawartość cząstek 0,075 mm 0,02 mm % żwir pospółka piasek gruby piasek średni piasek drobny żużel nierozpadowy 15 3 gliniasta rumosz gliniasty żwir gliniasty pospółka gliniasta od 15 do 30 od 3 do 10 zwięzła, glina pylasta zwięzła ił, ił piaszczys-ty, ił pylasty bardzo wysadzinowe piasek gliniasty pył, pył piasz-czysty glina piasz- czysta, glina, glina pylasta ił warwowy Kapilarność bierna Hkb m 1,0 1,0 1,0 4 Wskaźnik piaskowy WP 35 od 25 do Zasady wykorzystania gruntów Grunty uzyskane przy wykonywaniu wykopów powinny być przez Wykonawcę wykorzystane w maksymalnym stopniu do budowy nasypów. Grunty przydatne do budowy nasypów mogą być wywiezione poza teren budowy tylko wówczas, gdy stanowią nadmiar objętości robót ziemnych i za zezwoleniem Inżyniera. Jeżeli grunty przydatne, uzyskane przy wykonaniu wykopów, nie będąc nadmiarem objętości robót ziemnych, zostały za zgodą Inżyniera wywiezione przez Wykonawcę poza teren budowy z przeznaczeniem innym niż budowa nasypów lub wykonanie prac objętych kontraktem, Wykonawca jest zobowiązany do dostarczenia równoważnej objętości gruntów przydatnych ze źródeł własnych, zaakceptowanych przez Inżyniera. Grunty i materiały nieprzydatne do budowy nasypów, określone w OST D pkt 2.4, powinny być wywiezione przez Wykonawcę na odkład. Zapewnienie terenów na odkład należy do obowiązków Zamawiającego, o ile nie określono tego inaczej w kontrakcie. Inżynier może nakazać pozostawienie na terenie budowy gruntów, których czasowa nieprzydatność wynika jedynie z powodu zamarznięcia lub nadmiernej wilgotności Geosyntetyk Geosyntetyk powinien być materiałem odpornym na działanie wilgoci, środowiska agresywnego chemicznie i biologicznie oraz temperatury. Powinien być to materiał bez rozdarć, dziur i przerw ciągłości z dobrą przyczepnością do gruntu. Właściwości stosowanych geosyntetyków powinny być zgodne z PN-EN-963:1999 [6] i dokumentacją projektową. Geosyntetyk powinien posiadać aprobatę techniczna wydaną przez uprawnioną jednostkę. 3. sprzęt 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w OST D-M Wymagania ogólne pkt Sprzęt do robót ziemnych Wykonawca przystępujący do wykonania robót ziemnych powinien wykazać się możliwością korzystania z następującego sprzętu do: odspajania i wydobywania gruntów (narzędzia mechaniczne, młoty pneumatyczne, zrywarki, koparki, ładowarki, wiertarki mechaniczne itp.), jednoczesnego wydobywania i przemieszczania gruntów (spycharki, zgarniarki, równiarki, urządzenia do hydromechanizacji itp.), transportu mas ziemnych (samochody wywrotki, samochody skrzyniowe, taśmociągi itp.), sprzętu zagęszczającego (walce, ubijaki, płyty wibracyjne itp.). 31

32 3.3. Sprzęt do przenoszenia i układania geosyntetyków Do przenoszenia i układania geosyntetyków Wykonawca powinien używać odpowiedniego sprzętu zalecanego przez producenta. Wykonawca nie powinien stosować sprzętu mogącego spowodować uszkodzenie układanego materiału. 4. transport 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w OST D-M Wymagania ogólne pkt Transport gruntów Wybór środków transportowych oraz metod transportu powinien być dostosowany do rodzaju gruntu (materiału), jego objętości, sposobu odspajania i załadunku oraz do odległości transportu. Wydajność środków transportowych powinna być ponadto dostosowana do wydajności sprzętu stosowanego do urabiania i wbudowania gruntu (materiału). Zwiększenie odległości transportu ponad wartości zatwierdzone nie może być podstawą roszczeń Wykonawcy, dotyczących dodatkowej zapłaty za transport, o ile zwiększone odległości nie zostały wcześniej zaakceptowane na piśmie przez Inżyniera Transport i składowanie geosyntetyków Wykonawca powinien zadbać, aby transport, przenoszenie, przechowywanie i zabezpieczanie geosyntetyków były wykonywane w sposób nie powodujący mechanicznych lub chemicznych ich uszkodzeń. Geosyntetyki wrażliwe na światło słoneczne powinny pozostawać zakryte w czasie od ich wyprodukowania do wbudowania. 5. wykonanie robót 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w OST D-M Wymagania ogólne pkt Dokładność wykonania wykopów i nasypów Odchylenie osi korpusu ziemnego, w wykopie lub nasypie, od osi projektowanej nie powinny być większe niż 10 cm. Różnica w stosunku do projektowanych rzędnych robót ziemnych nie może przekraczać + 1 cm i -3 cm. Szerokość górnej powierzchni korpusu nie może różnić się od szerokości projektowanej o więcej niż 10 cm, a krawędzie korony drogi nie powinny mieć wyraźnych załamań w planie. Pochylenie skarp nie powinno różnić się od projektowanego o więcej niż 10% jego wartości wyrażonej tangensem kąta. Maksymalne nierówności na powierzchni skarp nie powinny przekraczać 10 cm przy pomiarze łatą 3-metrową, albo powinny być spełnione inne wymagania dotyczące nierówności, wynikające ze sposobu umocnienia powierzchni skarpy. W gruntach skalistych wymagania, dotyczące równości powierzchni dna wykopu oraz pochylenia i równości skarp, powinny być określone w dokumentacji projektowej i SST Odwodnienia pasa robót ziemnych Niezależnie od budowy urządzeń, stanowiących elementy systemów odwadniających, ujętych w dokumentacji projektowej, Wykonawca powinien, o ile wymagają tego warunki terenowe, wykonać urządzenia, które zapewnią odprowadzenie wód gruntowych i opadowych poza obszar robót ziemnych tak, aby zabezpieczyć grunty przed przewilgoceniem i nawodnieniem. Wykonawca ma obowiązek takiego wykonywania wykopów i nasypów, aby powierzchniom gruntu nadawać w całym okresie trwania robót spadki, zapewniające prawidłowe odwodnienie. Jeżeli, wskutek zaniedbania Wykonawcy, grunty ulegną nawodnieniu, które spowoduje ich długotrwałą nieprzydatność, Wykonawca ma obowiązek usunięcia tych gruntów i zastąpienia ich gruntami przydatnymi na własny koszt bez jakichkolwiek dodatkowych opłat ze strony Zamawiającego za te czynności, jak również za dowieziony grunt. Odprowadzenie wód do istniejących zbiorników naturalnych i urządzeń odwadniających musi być poprzedzone uzgodnieniem z odpowiednimi instytucjami. 32

33 5.4. Odwodnienie wykopów Technologia wykonania wykopu musi umożliwiać jego prawidłowe odwodnienie w całym okresie trwania robót ziemnych. Wykonanie wykopów powinno postępować w kierunku podnoszenia się niwelety. W czasie robót ziemnych należy zachować odpowiedni spadek podłużny i nadać przekrojom poprzecznym spadki, umożliwiające szybki odpływ wód z wykopu. O ile w dokumentacji projektowej nie zawarto innego wymagania, spadek poprzeczny nie powinien być mniejszy niż 4% w przypadku gruntów spoistych i nie mniejszy niż 2% w przypadku gruntów niespoistych. Należy uwzględnić ewentualny wpływ kolejności i sposobu odspajania gruntów oraz terminów wykonywania innych robót na spełnienie wymagań dotyczących prawidłowego odwodnienia wykopu w czasie postępu robót ziemnych. Źródła wody, odsłonięte przy wykonywaniu wykopów, należy ująć w rowy i /lub dreny. Wody opadowe i gruntowe należy odprowadzić poza teren pasa robót ziemnych Rowy Rowy boczne oraz rowy stokowe powinny być wykonane zgodnie z dokumentacją projektową i SST. Szerokość dna i głębokość rowu nie mogą różnić się od wymiarów projektowanych o więcej niż 5 cm. Dokładność wykonania skarp rowów powinna być zgodna z określoną dla skarp wykopów w OST D Układanie geosyntetyków Geosyntetyki należy układać łącząc je na zakład zgodnie z dokumentacją projektową i SST. Jeżeli dokumentacja projektowa i SST nie podają inaczej, przylegające do siebie arkusze lub pasy geosyntetyków należy układać z zakładem (i kotwieniem) zgodnie z instrukcją producenta lub decyzją projektanta. W przypadku uszkodzenia geosyntetyku, należy w uzgodnieniu z Inżynierem, przykryć to uszkodzenie pasami geosyntetyku na długości i szerokości większej o 90 cm od obszaru uszkodzonego. Warstwa gruntu, na której przewiduje się ułożenie geosyntetyku powinna być równa i bez ostrych występów, mogących spowodować uszkodzenie geosyntetyku w czasie układania lub pracy. Metoda układania powinna zapewnić przyleganie geosyntetyku do warstwy, na której jest układana, na całej jej powierzchni. Geosyntetyków nie należy naciągać lub powodować ich zawieszenia na wzgórkach (garbach) lub nad dołami. Nie dopuszcza się ruchu maszyn budowlanych bezpośrednio na ułożonych geosyntetykach. Należy je przykryć gruntem nasypowym niezwłocznie po ułożeniu. 6. kontrola jakości robót 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w OST D-M Wymagania ogólne pkt Badania i pomiary w czasie wykonywania robót ziemnych Sprawdzenie odwodnienia Sprawdzenie odwodnienia korpusu ziemnego polega na kontroli zgodności z wymaganiami specyfikacji określonymi w pkcie 5 oraz z dokumentacją projektową. Szczególną uwagę należy zwrócić na: - właściwe ujęcie i odprowadzenie wód opadowych, - właściwe ujęcie i odprowadzenie wysięków wodnych Sprawdzenie jakości wykonania robót Czynności wchodzące w zakres sprawdzenia jakości wykonania robót określono w pkcie 6 OST D , D oraz D Badania do odbioru korpusu ziemnego Częstotliwość oraz zakres badań i pomiarów Częstotliwość oraz zakres badań i pomiarów do odbioru korpusu ziemnego podaje tablica 2. Tablica 2. Częstotliwość oraz zakres badań i pomiarów wykonanych robót ziemnych 33

34 Lp. Badana cecha 1 Pomiar szerokości korpusu ziemnego 2 Pomiar szerokości dna rowów 3 Pomiar rzędnych powierzchni korpusu ziemnego 4 Pomiar pochylenia skarp 5 Pomiar równości powierzchni korpusu 6 Pomiar równości skarp 7 Pomiar spadku podłużnego powierzchni korpusu lub dna rowu 8 Badanie zagęszczenia gruntu Minimalna częstotliwość badań i pomiarów Pomiar taśmą, szablonem, łatą o długości 3 m i poziomicą lub niwelatorem, w odstępach co 200 m na prostych, w punktach głównych łuku, co 100 m na łukach o R 100 m co 50 m na łukach o R 100 m oraz w miejscach, które budzą wątpliwości Pomiar niwelatorem rzędnych w odstępach co 200 m oraz w punktach wątpliwych Wskaźnik zagęszczenia określać dla każdej ułożonej warstwy lecz nie rzadziej niż w trzech punktach na 1000 m 2 warstwy Szerokość korpusu ziemnego Szerokość korpusu ziemnego nie może różnić się od szerokości projektowanej o więcej niż 10 cm Szerokość dna rowów Szerokość dna rowów nie może różnić się od szerokości projektowanej o więcej niż 5 cm Rzędne korony korpusu ziemnego Rzędne korony korpusu ziemnego nie mogą różnić się od rzędnych projektowanych o więcej niż -3 cm lub +1 cm Pochylenie skarp Pochylenie skarp nie może różnić się od pochylenia projektowanego o więcej niż 10% wartości pochylenia wyrażonego tangensem kąta Równość korony korpusu Nierówności powierzchni korpusu ziemnego mierzone łatą 3-metrową, nie mogą przekraczać 3 cm Równość skarp Nierówności skarp, mierzone łatą 3-metrową, nie mogą przekraczać 10 cm Spadek podłużny korony korpusu lub dna rowu Spadek podłużny powierzchni korpusu ziemnego lub dna rowu, sprawdzony przez pomiar niwelatorem rzędnych wysokościowych, nie może dawać różnic, w stosunku do rzędnych projektowanych, większych niż -3 cm lub +1 cm Zagęszczenie gruntu Wskaźnik zagęszczenia gruntu określony zgodnie z BN-77/ [9] powinien być zgodny z założonym dla odpowiedniej kategorii ruchu. W przypadku gruntów dla których nie można określić wskaźnika zagęszczenia należy określić wskaźnik odkształcenia I0, zgodnie z normą PN-S-02205:1998 [4] Badania geosyntetyków Przed zastosowaniem geosyntetyków w robotach ziemnych, Wykonawca powinien przedstawić Inżynierowi świadectwa stwierdzające, iż zastosowany geosyntetyk odpowiada wymaganiom norm, aprobaty technicznej i zachowa swoje właściwości w kontakcie z materiałami, które będzie 34

35 oddzielać lub wzmacniać przez okres czasu nie krótszy od podanego w dokumentacji projektowej i SST Zasady postępowania z wadliwie wykonanymi robotami Wszystkie materiały nie spełniające wymagań podanych w odpowiednich punktach specyfikacji, zostaną odrzucone. Jeśli materiały nie spełniające wymagań zostaną wbudowane lub zastosowane, to na polecenie Inżyniera Wykonawca wymieni je na właściwe, na własny koszt. Wszystkie roboty, które wykazują większe odchylenia cech od określonych w punktach 5 i 6 specyfikacji powinny być ponownie wykonane przez Wykonawcę na jego koszt. Na pisemne wystąpienie Wykonawcy, Inżynier może uznać wadę za nie mającą zasadniczego wpływu na cechy eksploatacyjne drogi i ustali zakres i wielkość potrąceń za obniżoną jakość. 7. obmiar robót 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w OST D-M Wymagania ogólne pkt Obmiar robót ziemnych Jednostka obmiarową jest m 3 (metr sześcienny) wykonanych robót ziemnych. 8. odbiór robót Ogólne zasady odbioru robót podano w OST D-M Wymagania ogólne pkt 8. Roboty ziemne uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne. 9. podstawa płatności Ogólne ustalenia dotyczące podstawy płatności podano w OST D-M Wymagania ogólne pkt 9. Zakres czynności objętych ceną jednostkową podano w OST D , D oraz D pkt przepisy związane Normy 1. PN-B- Grunty budowlane. Określenia. Symbole. Podział i opis gruntów 02480: PN-B- Grunty budowlane. Badania próbek gruntów 04481: PN-B- Grunty budowlane. Oznaczanie kapilarności biernej 04493: PN-S- Drogi samochodowe. Roboty ziemne. Wymagania i badania 02205: PN- Geotekstylia Terminologia ISO10318: PN-EN-963:1999 Geotekstylia i wyroby pokrewne 7. BN-64/ Drogi samochodowe. Oznaczenie wskaźnika piaskowego 8. BN-64/ Drogi samochodowe. Oznaczenie modułu odkształcenia nawierzchni podatnych i podłoża przez obciążenie płytą 9. BN-77/ Oznaczenie wskaźnika zagęszczenia gruntu Inne dokumenty Wykonanie i odbiór robót ziemnych dla dróg szybkiego ruchu, IBDiM, Warszawa Instrukcja badań podłoża gruntowego budowli drogowych i mostowych, GDDP,Warszawa Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych, IBDiM, Warszawa Wytyczne wzmacniania podłoża gruntowego w budownictwie drogowym, IBDiM, Warszawa

36 D PRZEPUSTY POD KORONĄ DROGI 1. WSTĘP 1.1. Przedmiot OST Przedmiotem niniejszej ogólnej specyfikacji technicznej (OST) są wymagania dotyczące wykonania i odbioru robót związanych z wykonywaniem przepustów pod koroną drogi oraz ścianek czołowych jako samodzielnych elementów Zakres stosowania OST Ogólna specyfikacja techniczna (OST) stanowi obowiązującą podstawę opracowania szczegółowej specyfikacji technicznej (SST), stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach krajowych i wojewódzkich. Zaleca się wykorzystanie OST przy zlecaniu robót na drogach miejskich i gminnych Zakres robót objętych OST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem przepustów pod koroną drogi oraz ścianek czołowych jako samodzielnych elementów Określenia podstawowe Przepust - obiekt wybudowany w formie zamkniętej obudowy konstrukcyjnej, służący do przepływu małych cieków wodnych pod nasypami korpusu drogowego lub dla ruchu kołowego, pieszego Prefabrykat (element prefabrykowany) - część konstrukcyjna wykonana w zakładzie przemysłowym, z której po zmontowaniu na budowie, można wykonać przepust Przepust monolityczny - przepust, którego konstrukcja nośna tworzy jednolitą całość, z wyjątkiem przerw dylatacyjnych i wykonana jest w całości na mokro Przepust prefabrykowany - przepust, którego konstrukcja nośna wykonana jest z elementów prefabrykowanych Przepust betonowy - przepust, którego konstrukcja nośna wykonana jest z betonu Przepust żelbetowy - przepust, którego konstrukcja nośna wykonana jest z żelbetu Przepust ramowy - przepust, którego konstrukcja nośna wykonana jest w kształcie ramownicy pracującej na obciążenie pionowe i poziome Przepust sklepiony - przepust, w którym można wydzielić górną konstrukcję łukową przenoszącą obciążenie pionowe i poziome oraz fundament łuku Przepust rurowy - przepust, którego konstrukcja nośna wykonana jest z rur betonowych lub żelbetowych Ścianka czołowa przepustu - element początkowy lub końcowy przepustu w postaci ścian równoległych do osi drogi (lub głowic kołnierzowych), służący do możliwie łagodnego (bez dławienia) wprowadzenia wody do przepustu oraz do podtrzymania stoków nasypu drogowego, ustabilizowania stateczności całego przepustu i częściowego zabezpieczenia elementów środkowych przepustu przed przemarzaniem Skrzydła wlotu lub wylotu przepustu - konstrukcje łączące się ze ściankami czołowymi przepustu, równoległe, prostopadłe lub ukośne do osi drogi, służące do zwiększenia zdolności przepustowej przepustu i podtrzymania stoków nasypu Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w OST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w OST D-M Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w OST D-M Wymagania ogólne pkt 2. 36

37 2.2. Rodzaje materiałów Materiałami stosowanymi przy wykonywaniu przepustów, objętych niniejszą OST są: beton, materiały na ławy fundamentowe, materiały izolacyjne, deskowanie konstrukcji betonowych i żelbetowych, kamień łamany do ścianek czołowych Beton i jego składniki Wymagane właściwości betonu Poszczególne elementy konstrukcji przepustu betonowego w zależności od warunków ich eksploatacji, należy wykonywać zgodnie z Wymaganiami i zaleceniami dotyczącymi wykonywania betonów do konstrukcji mostowych [45], z betonu klasy co najmniej: - B 30 - prefabrykaty, ścianki czołowe, przepusty, skrzydełka; - B 25 - fundamenty, warstwy ochronne. Beton do konstrukcji przepustów betonowych musi spełniać następujące wymagania wg PN-B [8]: nasiąkliwość nie większa niż 4 %, przepuszczalność wody - stopień wodoszczelności co najmniej W 8, odporność na działanie mrozu - stopień mrozoodporności co najmniej F Kruszywo Kruszywo stosowane do wyrobu betonowych elementów konstrukcji przepustów powinno spełniać wymagania normy PN-B [12] dla kruszyw do betonów klas B 25, B 30 i wyższych. Grysy Do betonów stosować należy grysy granitowe lub bazaltowe o maksymalnym wymiarze ziarna do 16 mm. Stosowanie grysów z innych skał dopuszcza się pod warunkiem zaakceptowania przez Inżyniera. Grysy powinny odpowiadać wymaganiom podanym w tablicy 1. Tablica 1. Wymagania dla grysu do betonowych elementów konstrukcji przepustów Lp. Właściwości Wymagania 1 Zawartość pyłów mineralnych, %, nie więcej 1 niż: 2 Zawartość ziarn nieforemnych, %, nie więcej 20 niż: 3 Wskaźnik rozkruszenia, %, nie więcej niż: - dla grysów granitowych - dla grysów bazaltowych i innych Nasiąkliwość, %, nie więcej niż: 1,2 5 Mrozoodporność wg metody bezpośredniej, 2 %, nie więcej niż 6 Mrozoodporność wg zmodyfikowanej metody bezpośredniej (wg PN-B [19]), %, nie więcej niż: 7 Zawartość związków siarki, %, nie więcej 0,1 niż: 8 Zawartość zanieczyszczeń obcych, %, nie 0,25 więcej niż: 9 Zawartość zanieczyszczeń organicznych. Barwa cieczy nad kruszywem nie wzorcowa 37

38 ciemniejsza niż: nie wywołująca 10 Reaktywność alkaliczna (wg PN-B zwiększenia wymiarów [18]) liniowych ponad 0,1% 11 Zawartość podziarna, %, nie więcej niż: 5 12 Zawartość nadziarna, %, nie więcej niż: 10 Piasek Należy stosować piaski pochodzenia rzecznego, albo będące kompozycją piasku rzecznego i kopalnianego płukanego. Piaski powinny odpowiadać wymaganiom podanym w tablicy 2. Tablica 2. Wymagania dla piasku do betonowych elementów konstrukcji przepustów Lp. Właściwości Wymagania 1 Zawartość pyłów mineralnych, %, nie 1,5 więcej niż: 2 Zawartość związków siarki, %, nie więcej 0,2 niż: 3 Zawartość zanieczyszczeń obcych, %, nie 0,25 więcej niż: 4 Zawartość zanieczyszczeń organicznych. Barwa cieczy nad kruszywem nie ciemniejsza niż: 5 Reaktywność alkaliczna (wg PN-B [18]) wzorcowa nie wywołująca zwiększenia wymiarów liniowych ponad 0,1% Zawartość poszczególnych frakcji w stosie okruchowym piasku powinna wynosić: do 0,25 mm - od 14 do 19 % do 0,5 mm - od 33 do 48 % do 1 mm - od 57 do 76 % Żwir Żwir powinien spełniać wymagania normy PN-B [12] dla marki 30 w zakresie cech fizycznych i chemicznych. Ponadto mrozoodporność żwiru badaną zmodyfikowaną metodą bezpośrednią wg PN-B [19] ogranicza się do 10 %. Żwir powinien odpowiadać wymaganiom podanym w tablicy 3. Tablica 3. Wymagania dla żwiru marki 30 do betonowych elementów konstrukcji przepustów Właściwości Wymagania Lp. 1 Wytrzymałość na miażdżenie, wskaźnik 12 rozkruszenia, %, nie więcej niż: 2 Zawartość ziarn słabych, %, nie więcej niż: 5 3 Nasiąkliwość, %, nie więcej niż: 1,0 4 Mrozoodporność po 25 cyklach i po 5 cyklach, 5,0 %, nie więcej niż: 5 Zawartość ziarn nieforemnych, %, nie więcej 20 38

39 niż: 6 Zawartość pyłów mineralnych, %, nie więcej 1,5 niż: 7 Zawartość zanieczyszczeń obcych, %, nie 0,25 więcej niż: 8 Zawartość związków siarki, %, nie więcej niż: 0,1 9 Zawartość zanieczyszczeń organicznych, barwa cieczy nad kruszywem nie ciemniejsza niż: wzorcowa Rysunek 1. Krzywe graniczne uziarnienia kruszywa do betonu Uziarnienie mieszanki mineralnej Składniki mieszanki mineralnej dla betonu powinny być tak dobrane, aby krzywa uziarnienia mieszanki mineralnej mieściła się w krzywych granicznych pola dobrego uziarnienia, rys Składowanie kruszywa Kruszywo należy przechowywać w warunkach zabezpieczających je przed zanieczyszczeniem oraz zmieszaniem z innymi asortymentami kruszyw. Podłoże składowiska powinno być równe, utwardzone i dobrze odwodnione, aby nie dopuścić do zanieczyszczenia kruszywa w trakcie jego składowania i poboru. Poszczególne kruszywa należy składować oddzielnie, w zasiekach uniemożliwiających wymieszanie się sąsiednich pryzm. Zaleca się, aby frakcje drobne kruszywa (poniżej 4 mm) były chronione przed opadami za pomocą plandek lub zadaszeń. Warunki składowania oraz lokalizacja składowiska powinny być wcześniej uzgodnione z Inżynierem Cement Wymagania Cement stosowany do wyrobu betonowych elementów konstrukcji przepustów winien spełniać wymagania normy PN-B [21]. Należy stosować wyłącznie cement portlandzki (bez dodatków). Do betonu klas B 25, B 30 i B 40 należy stosować cement klasy 32,5 i 42,5. Wymagania dla cementu zestawiono w tablicy 4. Tablica 4. Wymagania ogólne dla cementu do betonowych elementów konstrukcji przepustów Lp. Wymagania Marka cementu 39

40 1 Wytrzymałość na ściskanie, MPa, nie mniej niż: 2 Czas wiązania początek wiązania, najwcześ-niej po upływie min. 42,5 32,5 po 2 dniach 10 - po 7 dniach - 16 po 28 dniach 42,5 32, koniec wiązania najpóźniej, h więcej niż: Stałość objętości, mm nie 4 Zawartość SO3, % masy cementu, nie więcej niż: 3,5 3,5 5 Zawartość chlorków, %, nie więcej niż: 0,10 0,10 6 Zawartość alkaliów, %, nie więcej niż: 0,6 0,6 7 Łączna zawartość dodatków specjalnych (przyśpieszających twardnienie, plastyfikujących, hydrofobizujących) i technologicznych, dopuszczonych do stosowania przez ITB, % masy cementu, nie więcej niż 5,0 5,0 Cement powinien pochodzić z jednego źródła dla danego obiektu. Pochodzenie cementu i jego jakość określona atestem - musi być zatwierdzona przez Inżyniera Przechowywanie cementu Warunki przechowywania cementu powinny odpowiadać wymaganiom normy BN-88/ [36]. Miejsca przechowywania cementu mogą być następujące: a) dla cementu workowanego składy otwarte (wydzielone miejsca zadaszone na otwartym terenie, zabezpieczone z boków przed opadami), magazyny zamknięte (budynki lub pomieszczenia o szczelnym dachu i ścianach), b) dla cementu luzem - zbiorniki stalowe, żelbetowe lub betonowe. W każdym ze zbiorników należy przechowywać cement jednego rodzaju i klasy, pochodzący od jednego dostawcy Stal zbrojeniowa Stal stosowana do zbrojenia betonowych elementów konstrukcji przepustów musi odpowiadać wymaganiom PN-H [29]. Klasa, gatunek i średnica musi być zgodna z dokumentacją projektową lub SST. Nie dopuszcza się zamiennego użycia innych stali i innych średnic bez zgody Inżyniera. Stal zbrojeniowa powinna być składowana w sposób izolowany od podłoża gruntowego, zabezpieczona od wilgoci, chroniona przed odkształceniem i zanieczyszczeniem Woda Woda do betonu powinna odpowiadać wymaganiom PN-B [24]. Bez badań laboratoryjnych można stosować wodociągową wodę pitną. Woda pochodząca z wątpliwych źródeł nie może być użyta do momentu jej przebadania na zgodność z podaną normą Domieszki chemiczne Domieszki chemiczne do betonu powinny być stosowane, jeśli przewiduje to dokumentacja projektowa i SST, przy czym w przypadku braku danych dotyczących rodzaju domieszek, ich dobór powinien być dokonany zgodnie z zaleceniami PN-B [8]. Domieszki powinny odpowiadać PN-B [22] Materiały izolacyjne 40

41 Do izolowania drogowych przepustów betonowych i ścianek czołowych należy stosować materiały wskazane w dokumentacji projektowej lub SST posiadające aprobatę techniczną oraz atest producenta: emulsja kationowa wg EmA-94. IBDiM [44], roztwór asfaltowy do gruntowania wg PN-B [23], lepik asfaltowy na gorąco bez wypełniaczy wg PN-C [25], papa asfaltowa wg BN-79/ [38] oraz wg BN-88/ [39], wszelkie inne i nowe materiały izolacyjne sprawdzone doświadczalnie i posiadające aprobaty techniczne - za zgodą Inżyniera Elementy deskowania konstrukcji betonowych i żelbetowych Deskowanie powinno odpowiadać wymaganiom określonym w PN-B [9]. Deskowanie należy wykonać z materiałów odpowiadających następującym normom: drewno iglaste tartaczne do robót ciesielskich wg PN-D [26], tarcica iglasta do robót ciesielskich wg PN-B [9] i PN-D [27], tarcica liściasta do drobnych elementów jak kliny, klocki itp. wg PN-D [28], gwoździe wg BN-87/ [35], śruby, wkręty do drewna i podkładki do śrub wg PN-M [31], PN-M [32], PN-M [33] i PN-M [30], płyty pilśniowe z drewna wg BN-69/ [40] lub sklejka wodoodporna odpowiadająca wymaganiom określonym przez Wykonawcę i zaakceptowanym przez Inżyniera. Dopuszcza się wykonanie deskowań z innych materiałów, pod warunkiem akceptacji Inżyniera Żelbetowe elementy prefabrykowane Kształt i wymiary żelbetowych elementów prefabrykowanych do przepustów i ścianek czołowych powinny być zgodne z dokumentacją projektową. Odchyłki wymiarów prefabrykatów powinny odpowiadać PN-B [2]. Powierzchnie elementów powinny być gładkie i bez raków, pęknięć i rys. Dopuszcza się drobne pory jako pozostałości po pęcherzykach powietrza i wodzie do głębokości 5 mm. Po wbudowaniu elementów dopuszcza się wyszczerbienia krawędzi o głębokości do 10 mm i długości do 50 mm w liczbie 2 sztuk na 1 m krawędzi elementu, przy czym na jednej krawędzi nie może być więcej niż 5 wyszczerbień. Składowanie elementów powinno odbywać się na wyrównanym, utwardzonym i odwodnionym podłożu. Poszczególne rodzaje elementów powinny być składowane oddzielnie Materiały na ławy fundamentowe Część przelotowa przepustu i skrzydełka mogą być posadowione na: ławie fundamentowej z pospółki spełniającej wymagania normy PN-B [12], ławie fundamentowej z gruntu stabilizowanego cementem, spełniającej wymagania OST D Podbudowa i ulepszone podłoża z gruntu lub kruszywa stabilizowanego cementem, fundamencie z płyt prefabrykowanych z betonu zbrojonego, spełniającym wymagania materiałowe podane w niniejszej OST, fundamencie z płyty z betonu wylewanego spełniającym wymagania materiałowe podane w niniejszej OST Kamień łamany do ścianek czołowych Można stosować na ścianki czołowe kamień łamany, o cechach fizycznych odpowiadających wymaganiom PN-B [1]. Cechy wytrzymałościowe i fizyczne kamienia powinny odpowiadać wymaganiom podanym w tablicy 5. Tablica 5. Wymagania wytrzymałościowe i fizyczne kamienia łamanego Lp. Właściwości Wymagania Metoda badań wg 41

42 1 Wytrzymałość na ściskanie, MPa, co najmniej, w stanie: - powietrznosuchym - nasycenia wodą - po badaniu mrozoodporności PN-B [5] 2 Mrozoodporność. Liczba cykli zamrażania, po których występują uszkodzenia powierzchni, krawędzi lub naroży, co najmniej: 21 PN-B [4] 3 Odporność na niszczące działanie atmosfery przemysłowej. Kamień nie powinien ulegać niszczeniu w środowisku agresywnym, w którym zawartość SO2 w mg/m 3 wynosi: od 0,5 do 10 PN-B [1] 4 Ścieralność na tarczy Boehmego, mm, nie więcej niż, w stanie: - powietrznosuchym 2,5 PN-B [6] - nasycenia wodą 5 5 Nasiąkliwość wodą, %, nie więcej niż: 5 PN-B [3] Dopuszcza się następujące wady powierzchni licowej kamienia: wgłębienia do 20 mm, o rozmiarach nie przekraczających 20 % powierzchni, szczerby oraz uszkodzenia krawędzi i naroży o głębokości do 10 mm, przy łącznej długości uszkodzeń nie więcej niż 10 % długości każdej krawędzi. Kamień łamany należy przechowywać w warunkach zabezpieczających przed zanieczyszczeniem i zmieszaniem poszczególnych jego rodzajów Zaprawa cementowa Do kamiennej ścianki czołowej należy stosować zaprawy cementowe wg PN-B [20] marki nie niższej niż M 12. Do zapraw należy stosować cement portlandzki lub hutniczy wg PN-B [21], piasek wg PN-B [7] i wodę wg PN-B [24]. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w OST D-M Wymagania ogólne pkt Sprzęt do wykonywania przepustów Wykonawca przystępujący do wykonania przepustu i ścianki czołowej powinien wykazać się możliwością korzystania z następującego sprzętu: koparki do wykonywania wykopów głębokich, sprzętu do ręcznego wykonywania płytkich wykopów szerokoprzestrzennych, żurawi samochodowych, betoniarek, innego sprzętu do transportu pomocniczego. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w OST D-M Wymagania ogólne pkt Transport materiałów Transport kruszywa 42

43 Kamień i kruszywo należy przewozić dowolnymi środkami transportu w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi kruszywami i nadmiernym zawilgoceniem. Sposoby zabezpieczania wyrobów kamiennych podczas transportu powinny odpowiadać BN-67/ [37] Transport cementu Transport cementu powinien być zgodny z BN-88/ [36]. Przewóz cementu powinien odbywać się dostosowanymi do tego celu środkami transportu w warunkach zabezpieczających go przed opadami atmosferycznymi, zawilgoceniem, uszkodzeniem opakowania i zanieczyszczeniem Transport stali zbrojeniowej Stal zbrojeniową można przewozić dowolnymi środkami transportu w warunkach zabezpieczających przed powstawaniem korozji i uszkodzeniami mechanicznymi Transport mieszanki betonowej Transport mieszanki betonowej powinien odbywać się zgodnie z normą PN-B [8]. Czas transportu powinien spełniać wymóg zachowania dopuszczalnej zmiany konsystencji mieszanki uzyskanej po jej wytworzeniu Transport prefabrykatów Transport wewnętrzny Elementy przepustów wykonywane na budowie mogą być przenoszone po uzyskaniu przez beton wytrzymałości nie niższej niż 0,4 R (W). Transport zewnętrzny Elementy prefabrykowane mogą być przewożone dowolnymi środkami transportu w sposób zabezpieczający je przed uszkodzeniami. Do transportu można przekazać elementy, w których beton osiągnął wytrzymałość co najmniej 0,75 R (W) Transport drewna i elementów deskowania Drewno i elementy deskowania należy przewozić w warunkach chroniących je przed przemieszczaniem, a elementy metalowe w warunkach zabezpieczających przed korozją i uszkodzeniami mechanicznymi. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w OST D-M Wymagania ogólne pkt Roboty przygotowawcze Wykonawca zobowiązany jest do przygotowania terenu budowy w zakresie: odwodnienia terenu budowy w zakresie i formie uzgodnionej z Inżynierem, regulacji cieku na odcinku posadowienia przepustu według dokumentacji projektowej lub SST, czasowego przełożenia koryta cieku do czasu wybudowania przepustu wg dokumentacji projektowej, SST lub wskazówek Inżyniera Roboty ziemne Wykopy Metoda wykonywania robót ziemnych powinna być zgodna z OST D Roboty ziemne. Ściany wykopów winny być zabezpieczone na czas robót wg dokumentacji projektowej, SST i zaleceń Inżyniera. W szczególności zabezpieczenie może polegać na: stosowaniu bezpiecznego nachylenia skarp wykopów, podparciu lub rozparciu ścian wykopów, stosowaniu ścianek szczelnych. Do podparcia lub rozparcia ścian wykopów można stosować drewno, elementy stalowe lub 43

44 inne materiały zaakceptowane przez Inżyniera. Stosowane ścianki szczelne mogą być drewniane albo stalowe wielokrotnego użytku. Typ ścianki oraz sposób jej zagłębienia w grunt musi być zgodny z dokumentacją projektową i zaleceniami Inżyniera. Po wykonaniu robót ściankę szczelną należy usunąć, zaś powstałą szczelinę zasypać gruntem i zagęścić. W uzasadnionych przypadkach, za zgodą Inżyniera, ścianki szczelne można pozostawić w gruncie. Przy mechanicznym wykonywaniu wykopu powinna być pozostawiona niedobrana warstwa gruntu, o grubości co najmniej 20 cm od projektowanego dna wykopu. Warstwa ta powinna być usunięta ręcznie lub mechanicznie z zastosowaniem koparki z oprzyrządowaniem nie powodującym spulchnienia gruntu. Odchyłki rzędnej wykonanego podłoża od rzędnej określonej w dokumentacji projektowej nie może przekraczać +1,0 cm i -3,0 cm Zasypka przepustu Jako materiał zasypki przepustu należy stosować żwiry, pospółki i piaski co najmniej średnie. Zasypkę nad przepustem należy układać jednocześnie z obu stron przepustu, warstwami jednakowej grubości z jednoczesnym zagęszczeniem według wymagań dokumentacji projektowej lub SST. Wskaźniki zagęszczenia gruntu w wykopach i nasypach należy przyjmować wg PN-S [34] Umocnienie wlotów i wylotów Umocnienie wlotów i wylotów należy wykonać zgodnie z dokumentacją projektową lub SST. Umocnieniu podlega dno oraz skarpy wlotu i wylotu. W zależności od rodzaju materiału użytego do umocnienia, wykonanie robót powinno być zgodne z wymaganiami podanymi w OST D Roboty wykończeniowe Ławy fundamentowe pod przepustami Ławy fundamentowe powinny być wykonane zgodnie z dokumentacją projektową i SST. Dopuszczalne odchyłki dla ław fundamentowych przepustów wynoszą: a) różnice wymiarów ławy fundamentowej w planie: 2 cm dla przepustów sklepionych, 5 cm dla przepustów pozostałych, b) różnice rzędnych wierzchu ławy: 0,5 cm dla przepustów sklepionych, 2 cm dla przepustów pozostałych. Różnice w niwelecie wynikające z odchyłek wymiarowych rzędnych ławy, nie mogą spowodować spiętrzenia wody w przepuście Roboty betonowe Wykonanie mieszanki betonowej Mieszanka betonowa dla betonowych elementów konstrukcji przepustów powinna odpowiadać wymaganiom PN-B [8]. Urabialność mieszanki betonowej powinna pozwolić na uzyskanie maksymalnej szczelności po zawibrowaniu bez wystąpienia pustek w masie betonu lub na powierzchni. Urabialność powinna być dostosowana do warunków formowania, określonych przez: kształt i wymiary elementu konstrukcji oraz ilość zbrojenia, zakładaną gładkość i wygląd powierzchni betonu, sposoby układania i zagęszczania mieszanki betonowej. Konsystencja powinna być nie rzadsza od plastycznej, badana wg normy PN-B [8]. Nie może ona być osiągnięta przez większe zużycie wody niż to jest przewidziane w składzie 44

45 mieszanki. Zaleca się sprawdzanie doświadczalne urabialności mieszanki betonowej przez próbę formowania w warunkach zbliżonych do rzeczywistych. Zawartość powietrza w zagęszczonej mieszance betonowej nie może przekraczać: 2 % w przypadku niestosowania domieszek napowietrzających i od 4,5 do 6,5 % w przypadku stosowania domieszek napowietrzających. Recepta mieszanki betonowej może być ustalona dowolną metodą doświadczalną lub obliczeniowo-doświadczalną zapewniającą uzyskanie betonu o wymaganych właściwościach. Do celów produkcyjnych należy sporządzić receptę roboczą, uwzględniającą zawilgocenie kruszywa, pojemność urządzenia mieszającego i sposób dozowania. Zmiana recepty roboczej musi być wykonana, gdy zajdzie co najmniej jeden z poniższych przypadków: zmiana rodzaju składników, zmiana uziarnienia kruszywa, zmiana zawilgocenia wywołująca w stosunku do poprzedniej recepty roboczej zmiany w całkowitej ilości wody zarobowej w 1 m 3 mieszanki betonowej przekraczającej 5 dcm 3. Wykonanie mieszanek betonowych musi odbywać się wyłącznie w betoniarkach przeciwbieżnych lub betonowniach. Składniki mieszanki wg recepty roboczej muszą być dozowane wagowo z dokładnością: 2 % dla cementu, wody, dodatków, 3 % dla kruszywa. Objętość składników jednego zarobu betoniarki nie powinna być mniejsza niż 90 % i nie może być większa niż 100 % jej pojemności roboczej. Czas mieszania zarobu musi być ustalony doświadczalnie, jednak nie powinien on być krótszy niż 2 minuty. Konsystencja mieszanki betonowej nie może różnić się od konsystencji założonej (wg recepty roboczej) więcej niż 20 % wskaźnika Ve-Be. Przy temperaturze 0 o C wykonywanie mieszanki betonowej należy przerwać, za wyjątkiem sytuacji szczególnych, w uzgodnieniu z Inżynierem Wykonanie zbrojenia Zbrojenie powinno być wykonane wg dokumentacji projektowej, wymagań SST i zgodnie z postanowieniem PN-B [9]. Zbrojenie powinno być wykonane w zbrojarni stałej lub poligonowej. Sposób wykonania szkieletu musi zapewnić niezmienność geometryczną szkieletu w czasie transportu na miejsce wbudowania. Do tego celu zaleca się łączenie węzłów na przecięciu prętów drutem wiązałkowym wyżarzonym o średnicy nie mniejszej niż 0,6 mm (wiązanie na podwójny krzyż) albo stosować spawanie. Zbrojenie musi zachować dokładne położenie w czasie betonowania. Należy stosować podkładki dystansowe prefabrykowane z zapraw cementowych albo z materiałów z tworzywa sztucznego. Niedopuszczalne jest stosowanie podkładek z prętów stalowych. Szkielet zbrojenia powinien być sprawdzony i zatwierdzony przez Inżyniera. Sprawdzeniu podlegają: średnice użytych prętów, rozstaw prętów - różnice rozstawu prętów głównych w płytach nie powinny przekraczać 1 cm, a w innych elementach 0,5 cm, rozstaw strzemion nie powinien różnić się od projektowanego o więcej niż 2 cm, różnice długości prętów, położenie miejsc kończenia ich hakami, odcięcia - nie mogą odbiegać od dokumentacji projektowej o więcej niż 5 cm, otuliny zewnętrzne utrzymane w granicach wymagań projektowych bez tolerancji ujemnych, powiązanie zbrojenia w sposób stabilizujący jego położenie w czasie betonowania i zagęszczania Wykonanie deskowań Przy wykonaniu deskowań należy stosować zalecenia PN-B [9] dla deskowań 45

46 drewnianych i ew. BN-73/ [42] dla - stalowych. Deskowanie powinno być wykonane zgodnie z dokumentacją projektową i powinno zapewnić sztywność i niezmienność układu oraz bezpieczeństwo konstrukcji. Deskowanie powinno być skonstruowane w sposób umożliwiający łatwy jego montaż i demontaż. Przed wypełnieniem mieszanką betonową, deskowanie powinno być sprawdzone, aby wykluczyć wyciek zaprawy i możliwość zniekształceń lub odchyleń w wymiarach betonowej konstrukcji. Deskowania nieimpregnowane przed wypełnieniem ich mieszanką betonową powinny być obficie zlewane wodą Betonowanie i pielęgnacja Elementy przepustów z betonu powinny być wykonane zgodnie z dokumentacją projektową i SST oraz powinny odpowiadać wymaganiom: PN-B [8] w zakresie wytrzymałości, nasiąkliwości i odporności na działanie mrozu, PN-B [9] i PN-B [8] w zakresie składu betonu, mieszania, zagęszczania, dojrzewania, pielęgnacji i transportu. Betonowanie konstrukcji należy wykonywać wyłącznie w temperaturach nie niższych niż + 5 o C. W wyjątkowych przypadkach dopuszcza się betonowanie w temperaturze niższej niż 5 o C, jednak wymaga to zgody Inżyniera oraz zapewnienia mieszance betonowej temperatury + 20 o C w chwili jej układania i zabezpieczenia uformowanego elementu przed utratą ciepła w czasie co najmniej 7 dni. Bezpośrednio po zakończeniu betonowania zaleca się przykrycie powierzchni betonu lekkimi osłonami wodoszczelnymi, zapobiegającymi odparowaniu wody z betonu i chroniącymi beton przed deszczem i inną wodą. Woda stosowana do polewania betonu powinna spełniać wymagania normy PN-B [24]. Dopuszcza się inne rodzaje pielęgnacji po akceptacji Inżyniera. Rozformowanie konstrukcji, jeżeli dokumentacja projektowa nie przewiduje inaczej, może nastąpić po osiągnięciu przez beton co najmniej 2/3 wytrzymałości projektowej Wykonanie betonowych elementów prefabrykowanych W przypadku wykonywania prefabrykatów elementów przepustów na terenie budowy, kształt i ich wymiary powinny być zgodne z dokumentacją projektową. Dopuszcza się odchyłki wymiarów podane w punkcie 2.6. Średnice prętów i usytuowanie zbrojenia powinny być zgodne z dokumentacją projektową. Otulenie prętów zbrojenia betonem od zewnątrz powinno wynosić co najmniej 30 mm dla przepustów rurowych i 40 mm dla przepustów skrzynkowych. Pręty zbrojenia powinny mieć kształt zgodny z dokumentacją projektową. Dopuszczalne odchylenie osi pręta w przekroju poprzecznym od wymiaru przewidzianego dokumentacją projektową może wynosić maksimum 5 mm Montaż betonowych elementów prefabrykowanych przepustu i ścianek czołowych Elementy przepustu i ścianki czołowej z prefabrykowanych elementów powinny być ustawiane na przygotowanym podłożu zgodnie z dokumentacją projektową. Styki elementów powinny być wypełnione zaprawą cementową wg PN-B [20] Wykonanie ścianki czołowej z kamienia łamanego Ścianka czołowa z kamienia łamanego powinna być wykonana jako mur pełny na zaprawie cementowej i odpowiadać wymaganiom BN-74/ [41]. Roboty murowe z kamienia powinny być wykonane zgodnie z dokumentacją projektową i SST. Kamień i zaprawa cementowa powinny odpowiadać wymaganiom pkt 2. Przy wykonywaniu ścianki powinny być zachowane następujące zasady: ściankę kamienną należy wykonywać przy temperaturze powietrza nie mniejszej niż 0 o C, a zaleca się ją wykonywać w temperaturze + 5 o C, kamienie powinny być oczyszczone i zmoczone przed ułożeniem, 46

47 pojedyncze kamienie powinny być ułożone w taki sposób, aby ich powierzchnie wsporne były możliwie poziome, a sąsiadujące kamienie nie rozklinowywały się pod wpływem obciążenia pionowego; większe szczeliny między kamieniami powinny być wypełnione kamieniem drobnym, spoiny pionowe w dwóch kolejnych warstwach kamienia powinny mijać się, na każdą warstwę kamienia powinna być nałożona warstwa zaprawy w taki sposób, aby w murze nie było miejsc niezapełnionych zaprawą, wygląd zewnętrzny ścianki powinien być utrzymany w jednolitym charakterze. Ścianka z kamienia powinna być wykonana tak, aby jej powierzchnia licowa była zbliżona do płaszczyzn pionowych lub poziomych, a krawędzie przecięcia płaszczyzn były w przybliżeniu liniami prostymi Izolacja przepustów Przed ułożeniem izolacji w miejscach wskazanych w dokumentacji projektowej, powierzchnie izolowane należy zagruntować np. przez: dwukrotne smarowanie betonu emulsją kationową w przypadku powierzchni wilgotnych, posmarowanie roztworem asfaltowym w przypadku powierzchni suchych, lub innymi materiałami zaakceptowanymi przez Inżyniera. Zagruntowaną powierzchnię bezpośrednio przed ułożeniem izolacji należy smarować lepikiem bitumicznym na gorąco i ułożyć izolację z papy asfaltowej. Dopuszcza się stosowanie innych rodzajów izolacji po zaakceptowaniu przez Inżyniera. Elementy nie pokryte izolacją przed zasypaniem gruntem należy smarować dwukrotnie lepikiem bitumicznym na gorąco. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w OST D-M Wymagania ogólne pkt Kontrola prawidłowości wykonania robót przygotowawczych i robót ziemnych Kontrolę robót przygotowawczych i robót ziemnych należy przeprowadzić z uwzględnieniem wymagań podanych w punkcie 5.2 i Kontrola robót betonowych i żelbetowych W czasie wykonywania robót należy przeprowadzać systematyczną kontrolę składników betonu, mieszanki betonowej i wykonanego betonu wg PN-B [8], zgodnie z tablicą 6. Kontrola zbrojenia polega na sprawdzeniu średnic, ilości i rozmieszczenia zbrojenia w porównaniu z dokumentacją projektową oraz z wymaganiami PN-B [9]. Tablica 6. Zestawienie wymaganych badań betonu w czasie budowy według PN-B [8] Lp. Rodzaj badania Metoda badania Termin lub częstość wg badania 1 Badania składników betonu 1.1. Badanie cementu - czasu wiązania - stałości objętości - obecności grudek 1.2. Badanie kruszywa - składu ziarnowego - kształtu ziarn - zawartość pyłów mineralnych - zawartości zanieczyszczeń obcych - wilgotności PN-B [21] PN-B [15] PN-B [16] PN-B [14] PN-B bezpośrednio przed użyciem każdej dostarczonej partii każdej dostarczonej partii każdej dostarczonej partii każdej dostarczonej partii każdej dostarczonej 47

48 12[13] PN-B [17] 1.3. Badanie wody PN-B [24] 1.4. Badanie dodatków i domieszek 2 Badania mieszanki betonowej - urabialności - konsystencji - zawartości powietrza w mieszance betonowej 3 Badania betonu 3.1. Badanie wytrzymałości na ściskanie na próbkach 3.2. Badania nieniszczące betonu w konstrukcji Instrukcja ITB 206/77 [43] PN-88/B [8] PN-88/B [8] PN-B [10] PN-B [11] 3.3. Badanie nasiąkliwości PN-B [8] 3.4. Badanie odporności na działanie mrozu 3.5. Badanie przepuszczalności wody PN-B [8] partii bezpośrednio przed użyciem przy rozpoczęciu robót oraz w przypadku stwierdzenia zanieczyszczeń przy rozpoczęciu robót przy proj.recepty i 2 razy na zmianę roboczą przy ustalaniu recepty oraz 2 razy na zmianę roboczą przy ustalaniu recepty oraz po wykonaniu każdej partii betonu w przypadkach technicznie uzasadnionych przy ustalaniu recepty,3 razy w czasie wykonywania konstrukcji ale nie rzadziej niż raz na 5000m 3 betonu przy ustalaniu recepty 2 razy w czasie wykonywania konstrukcji, ale nie rzadziej niż raz na 5000 m 3 betonu przy ustalaniu recepty,3 razy w czasie wykonywania konstrukcji ale nie rzadziej niż raz na 5000 m 3 betonu 6.4. Kontrola wykonania ścianki czołowej z kamienia łamanego Przy wykonywaniu ścianki czołowej z kamienia należy przeprowadzić badania zgodnie z BN-74/ [41] obejmujące: sprawdzenie prawidłowości ułożenia i wiązania kamieni w ściance - przez oględziny, sprawdzenie grubości ścianki, z zastosowaniem dopuszczalnej odchyłki w grubości do 20 mm, sprawdzenie grubości spoin, z zachowaniem dopuszczalnej odchyłki, dla: 48

49 - spoin pionowych: 12 mm + 8 mm lub - 4 mm, - spoin poziomych: 10 mm + 10 mm lub - 5 mm, sprawdzenie prawidłowości wykonania powierzchni i krawędzi ścianki: zwichrowanie i skrzywienie powierzchni ścianki: co najwyżej 15 mm/m, odchylenie krawędzi od linii prostej: co najwyżej 6 mm/m i najwyżej dwa odchylenia na 2 m, odchylenia powierzchni i krawędzi od kierunku pionowego: co najwyżej 6 mm/m i 40 mm na całej wysokości, odchylenia górnych powierzchni każdej warstwy kamieni od kierunku poziomego (jeśli mur ma podział na warstwy): co najwyżej 3 mm/m i nie więcej niż 30 mm na całej długości Kontrola wykonania umocnienia wlotów i wylotów Umocnienie wlotów i wylotów należy kontrolować wizualnie, sprawdzając ich zgodność z dokumentacją projektową Kontrola wykonania ławy fundamentowej Przy kontroli wykonania ławy fundamentowej należy sprawdzić: rodzaj materiału użytego do wykonania ławy, usytuowanie ławy w planie, rzędne wysokościowe, grubość ławy, zgodność wykonania z dokumentacją projektową Kontrola wykonania elementów prefabrykowanych Elementy prefabrykowane należy sprawdzać w zakresie: kształtu i wymiarów (długość, wymiary wewnętrzne, grubość ścianki - wg dokumentacji projektowej), wyglądu zewnętrznego (zgodnie z wymaganiami punktu 2.6), wytrzymałości betonu na ściskanie (zgodnie z wymaganiami tablicy 6, pkt 3.1), średnicy prętów i usytuowania zbrojenia (zgodnie z dokumentacją projektową i wymaganiami punktów i 5.7) Kontrola połączenia prefabrykatów Połączenie prefabrykatów powinno być sprawdzone wizualnie w celu porównania zgodności zmontowanego przepustu z dokumentacją projektową oraz ustaleniami punktu Kontrola izolacji ścian przepustu Izolacja ścian przepustu powinna być sprawdzona przez oględziny w zgodności z wymaganiami punktu OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w OST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest: m (metr), przy kompletnym wykonaniu przepustu, szt. (sztuka), przy samodzielnej realizacji ścianki czołowej. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w OST D-M Wymagania ogólne pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania, z zachowaniem tolerancji wg pkt 6, dały wyniki pozytywne Odbiór robót zanikających i ulegających zakryciu Odbiorowi robót zanikających i ulegających zakryciu podlegają: wykonanie wykopu, 49

50 wykonanie ław fundamentowych, wykonanie deskowania, wykonanie izolacji przepustu. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w OST D-M Wymagania ogólne pkt Cena jednostki obmiarowej Cena 1 m kompletnego przepustu obejmuje: roboty pomiarowe i przygotowawcze, wykonanie wykopu wraz z odwodnieniem, dostarczenie materiałów, wykonanie ław fundamentów i ich pielęgnację, wykonanie deskowania, montaż konstrukcji przepustu wraz ze ściankami czołowymi 1), zbrojenie i zabetonowanie konstrukcji przepustu 2), rozebranie deskowania, wykonanie izolacji przepustu, wykonanie zasypki z zagęszczeniem warstwami, zgodnie z dokumentacją projektową, umocnienie wlotów i wylotów, uporządkowanie terenu, wykonanie pomiarów i badań laboratoryjnych wymaganych w specyfikacji technicznej. 1) dla przepustów wykonywanych z elementów prefabrykowanych 2) dla przepustów wykonywanych na mokro. Cena 1 szt. ścianki czołowej, przy samodzielnej jej realizacji, obejmuje: roboty pomiarowe i przygotowawcze, wykonanie wykopów, dostarczenie materiałów, wykonanie ścianki czołowej: w przypadku ścianki betonowej ew. wykonanie deskowania i późniejsze jego rozebranie, ew. zbrojenie elementów betonowych, betonowanie konstrukcji fundamentu, ścianki i skrzydełek lub montaż elementów z prefabrykatów, w przypadku ścianki z kamienia roboty murowe z kamienia łamanego, dla wszystkich rodzajów ścianek czołowych: wykonanie izolacji przeciwwilgotnościowej, zasypka ścianki czołowej, ew. umocnienie wlotu i wylotu, uporządkowanie terenu, wykonanie pomiarów i badań laboratoryjnych wymaganych w specyfikacji technicznej. 10. PRZEPISY ZWIĄZANE Normy 1. PN-B Kamień dla budownictwa i drogownictwa. Podział i zastosowanie wg własności fizyczno-mechanicznych 2. PN-B Tolerancja wymiarowa w budownictwie. Tolerancja wymiarów elementów budowlanych z betonu 3. PN-B Materiały kamienne. Oznaczenie nasiąkliwości wodą 4. PN-B Materiały kamienne. Oznaczenie mrozoodporności metodą 50

51 bezpośrednią 5. PN-B Materiały kamienne. Oznaczenie wytrzymałości na ściskanie 6. PN-B Materiały kamienne. Oznaczenie ścieralności na tarczy Boehmego 7. PN-B Kruszywa mineralne. Piaski do zapraw budowlanych 8. PN-B Beton zwykły 9. PN-B Roboty betonowe i żelbetowe. Wymagania techniczne 10. PN-B Nieniszczące badania konstrukcji z betonu. Metoda ultradźwiękowa badania wytrzymałości betonu na ściskanie 11. PN-B Metoda sklerometryczna badania wytrzymałości betonu na ściskanie za pomocą młotka SCHMIDTA typu N 12. PN-B Kruszywa mineralne do betonu 13. PN-B Kruszywa mineralne. Badania. Oznaczenie zawartości zanieczyszczeń obcych 14. PN-B Kruszywa mineralne. Badania. Oznaczanie zawartości pyłów mineralnych 15. PN-B Kruszywa mineralne. Badania. Oznaczenie składu ziarnowego 16. PN-B Kruszywa mineralne. Badania. Oznaczenie kształtu ziarn 17. PN-B Kruszywa mineralne. Badania. Oznaczenie nasiąkliwości 18. PN-B Kruszywa mineralne. Badania. Oznaczenie reaktywności alkalicznej 19. PN-B Kruszywo mineralne. Kruszywa łamane do nawierzchni drogowych 20. PN-B Zaprawy budowlane zwykłe 21. PN-B Cement. Cement powszechnego użytku. Skład, wymagania i ocena zgodności 22. PN-B Domieszki do betonu. Klasyfikacja i określenia 23. PN-B Roztwór asfaltowy do gruntowania 24. PN-B Materiały budowlane. Woda do betonów i zapraw 25. PN-C Lepik asfaltowy bez wypełniaczy stosowany na gorąco 26. PN-D Surowiec drzewny. Drewno tartaczne iglaste 27. PN-D Tarcica iglasta ogólnego przeznaczenia 28. PN-D Tarcica liściasta ogólnego przeznaczenia 29. PN-H Walcówka i pręty stalowe do zbrojenia betonu 30. PN-M Podkładki kwadratowe w konstrukcjach drewnianych 31. PN-M Śruby ze łbem kwadratowym 32. PN-M Wkręty do drewna ze łbem stożkowym 33. PN-M Wkręty do drewna ze łbem kulistym 34. PN-S Drogi samochodowe. Roboty ziemne. Wymagania i badania 35. BN-87/ Gwoździe budowlane. Gwoździe z trzpieniem gładkim, okrągłym i kwadratowym 36. BN-88/ Cement. Transport i przechowywanie 37. BN-67/ Sposoby zabezpieczenia wyrobów kamiennych podczas transportu 38. BN-79/ Materiały izolacji przeciwwilgociowej. Papa asfaltowa na taśmie aluminiowej 39. BN-88/ Papa asfaltowa na welonie z włókien szklanych 40. BN-69/ Płyty pilśniowe z drewna 41. BN-74/ Roboty murowe. Mury z kamienia naturalnego. Wymagania i badania przy odbiorze 51

52 42. BN-73/ Formy stalowe do produkcji elementów budowlanych z betonu kruszywowego. Wymagania i badania Inne dokumenty Instrukcja ITB 206/77. Instrukcja stosowania pyłów lotnych do betonów kruszywowych. Warunki techniczne. Drogowe kationowe emulsje asfaltowe. IBDiM r. Wymagania i zalecenia dotyczące wykonywania betonów do konstrukcji mostowych. GDDP, Warszawa, 1990 r. D KORYTO WRAZ Z PROFILOWANIEM I ZAGĘSZCZANIEM PODŁOŻA 1. WSTĘP 1.1. Przedmiot OST Przedmiotem niniejszej ogólnej specyfikacji technicznej (OST) są wymagania dotyczące wykonania i odbioru robót związanych z wykonywaniem koryta wraz z profilowaniem i zagęszczaniem podłoża gruntowego Zakres stosowania OST Ogólna specyfikacja techniczna (OST) stanowi obowiązującą podstawę opracowania szczegółowej specyfikacji technicznej (SST) stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach krajowych i wojewódzkich. Zaleca się wykorzystanie OST przy zlecaniu robót na drogach miejskich i gminnych Zakres robót objętych OST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem koryta przeznaczonego do ułożenia konstrukcji nawierzchni Określenia podstawowe Określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i definicjami podanymi w OST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w OST D-M Wymagania ogólne pkt materiały Nie występują. 3. sprzęt 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w OST D-M Wymagania ogólne pkt Sprzęt do wykonania robót Wykonawca przystępujący do wykonania koryta i profilowania podłoża powinien wykazać się możliwością korzystania z następującego sprzętu: równiarek lub spycharek uniwersalnych z ukośnie ustawianym lemieszem; Inżynier może dopuścić wykonanie koryta i profilowanie podłoża z zastosowaniem spycharki z lemieszem ustawionym prostopadle do kierunku pracy maszyny, koparek z czerpakami profilowymi (przy wykonywaniu wąskich koryt), walców statycznych, wibracyjnych lub płyt wibracyjnych. Stosowany sprzęt nie może spowodować niekorzystnego wpływu na właściwości gruntu podłoża. 4. transport 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w OST D-M Wymagania ogólne pkt Transport materiałów Wymagania dotyczące transportu materiałów podano w OST D , D , D pkt wykonanie robót 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w OST D-M Wymagania ogólne pkt Warunki przystąpienia do robót Wykonawca powinien przystąpić do wykonania koryta oraz profilowania i zagęszczenia podłoża bezpośrednio przed rozpoczęciem robót związanych z wykonaniem warstw nawierzchni. Wcześniejsze przystąpienie do wykonania koryta oraz profilowania i zagęszczania podłoża,jest możliwe wyłącznie za zgodą Inżyniera, w korzystnych warunkach 52

53 atmosferycznych. W wykonanym korycie oraz po wyprofilowanym i zagęszczonym podłożu nie może odbywać się ruch budowlany, niezwiązany bezpośrednio z wykonaniem pierwszej warstwy nawierzchni Wykonanie koryta Paliki lub szpilki do prawidłowego ukształtowania koryta w planie i profilu powinny być wcześniej przygotowane. Paliki lub szpilki należy ustawiać w osi drogi i w rzędach równoległych do osi drogi lub w inny sposób zaakceptowany przez Inżyniera. Rozmieszczenie palików lub szpilek powinno umożliwiać naciągnięcie sznurków lub linek do wytyczenia robót w odstępach nie większych niż co 10 metrów. Rodzaj sprzętu, a w szczególności jego moc należy dostosować do rodzaju gruntu, w którym prowadzone są roboty i do trudności jego odspojenia. Koryto można wykonywać ręcznie, gdy jego szerokość nie pozwala na zastosowanie maszyn, na przykład na poszerzeniach lub w przypadku robót o małym zakresie. Sposób wykonania musi być zaakceptowany przez Inżyniera. Grunt odspojony w czasie wykonywania koryta powinien być wykorzystany zgodnie z ustaleniami dokumentacji projektowej i SST, tj. wbudowany w nasyp lub odwieziony na odkład w miejsce wskazane przez Inżyniera. Profilowanie i zagęszczenie podłoża należy wykonać zgodnie z zasadami określonymi w pkt Profilowanie i zagęszczanie podłoża Przed przystąpieniem do profilowania podłoże powinno być oczyszczone ze wszelkich zanieczyszczeń. Po oczyszczeniu powierzchni podłoża należy sprawdzić, czy istniejące rzędne terenu umożliwiają uzyskanie po profilowaniu zaprojektowanych rzędnych podłoża. Zaleca się, aby rzędne terenu przed profilowaniem były o co najmniej 5 cm wyższe niż projektowane rzędne podłoża. Jeżeli powyższy warunek nie jest spełniony i występują zaniżenia poziomu w podłożu przewidzianym do profilowania, Wykonawca powinien spulchnić podłoże na głębokość zaakceptowaną przez Inżyniera, dowieźć dodatkowy grunt spełniający wymagania obowiązujące dla górnej strefy korpusu, w ilości koniecznej do uzyskania wymaganych rzędnych wysokościowych i zagęścić warstwę do uzyskania wartości wskaźnika zagęszczenia, określonych w tablicy 1. Do profilowania podłoża należy stosować równiarki. Ścięty grunt powinien być wykorzystany w robotach ziemnych lub w inny sposób zaakceptowany przez Inżyniera. Bezpośrednio po profilowaniu podłoża należy przystąpić do jego zagęszczania. Zagęszczanie podłoża należy kontynuować do osiągnięcia wskaźnika zagęszczenia nie mniejszego od podanego w tablicy 1. Wskaźnik zagęszczenia należy określać zgodnie z BN-77/ [5]. Tablica 1. Minimalne wartości wskaźnika zagęszczenia podłoża (I s) Minimalna wartość I s dla: Strefa Autostrad i dróg Innych dróg korpusu ekspresowych Ruch ciężki i bardzo ciężki Górna warstwa o grubości 20 cm 1,03 1,00 1,00 Na głębokości od 20 do 50 cm od powierzchni podłoża 1,00 1,00 0,97 Ruch mniejszy od ciężkiego W przypadku, gdy gruboziarnisty materiał tworzący podłoże uniemożliwia przeprowadzenie badania zagęszczenia, kontrolę zagęszczenia należy oprzeć na metodzie obciążeń płytowych. Należy określić pierwotny i wtórny moduł odkształcenia podłoża według BN-64/ [3]. Stosunek wtórnego i pierwotnego modułu odkształcenia nie powinien przekraczać 2,2. Wilgotność gruntu podłoża podczas zagęszczania powinna być równa wilgotności optymalnej z tolerancją od -20% do +10% Utrzymanie koryta oraz wyprofilowanego i zagęszczonego podłoża Podłoże (koryto) po wyprofilowaniu i zagęszczeniu powinno być utrzymywane w dobrym stanie. Jeżeli po wykonaniu robót związanych z profilowaniem i zagęszczeniem podłoża nastąpi przerwa w robotach i Wykonawca nie przystąpi natychmiast do układania warstw nawierzchni, to powinien on zabezpieczyć podłoże przed nadmiernym zawilgoceniem, na przykład przez rozłożenie folii lub w inny sposób zaakceptowany przez Inżyniera. Jeżeli wyprofilowane i zagęszczone podłoże uległo nadmiernemu zawilgoceniu, to do układania kolejnej warstwy można przystąpić dopiero po jego naturalnym osuszeniu. Po osuszeniu podłoża Inżynier oceni jego stan i ewentualnie zaleci wykonanie niezbędnych napraw. Jeżeli zawilgocenie nastąpiło wskutek zaniedbania Wykonawcy, to naprawę wykona on na własny koszt. 6. kontrola jakości robót 53

54 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w OST D-M Wymagania ogólne pkt Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów Częstotliwość oraz zakres badań i pomiarów dotyczących cech geometrycznych i zagęszczenia koryta i wyprofilowanego podłoża podaje tablica 2. Tablica 2. Częstotliwość oraz zakres badań i pomiarów wykonanego koryta i wyprofilowanego podłoża Lp. Wyszczególnienie badań i pomiarów Minimalna częstotliwość badań i pomiarów 1 Szerokość koryta 10 razy na 1 km 2 Równość podłużna co 20 m na każdym pasie ruchu 3 Równość poprzeczna 10 razy na 1 km 4 Spadki poprzeczne *) 10 razy na 1 km 5 Rzędne wysokościowe co 25 m w osi jezdni i na jej krawędziach dla autostrad i dróg ekspresowych, co 100 m dla pozostałych dróg 6 Ukształtowanie osi w planie *) co 25 m w osi jezdni i na jej krawędziach dla autostrad i dróg ekspresowych, co 100 m dla pozostałych dróg 7 Zagęszczenie, wilgotność gruntu podłoża w 2 punktach na dziennej działce roboczej, lecz nie rzadziej niż raz na 600 m 2 *) Dodatkowe pomiary spadków poprzecznych i ukształtowania osi w planie należy wykonać w punktach głównych łuków poziomych Szerokość koryta (profilowanego podłoża) Szerokość koryta i profilowanego podłoża nie może różnić się od szerokości projektowanej o więcej niż +10 cm i -5 cm Równość koryta (profilowanego podłoża) Nierówności podłużne koryta i profilowanego podłoża należy mierzyć 4-metrową łatą zgodnie z normą BN- 68/ [4]. Nierówności poprzeczne należy mierzyć 4-metrową łatą. Nierówności nie mogą przekraczać 20 mm Spadki poprzeczne Spadki poprzeczne koryta i profilowanego podłoża powinny być zgodne z dokumentacją projektową z tolerancją 0,5% Rzędne wysokościowe Różnice pomiędzy rzędnymi wysokościowymi koryta lub wyprofilowanego podłoża i rzędnymi projektowanymi nie powinny przekraczać +1 cm, -2 cm Ukształtowanie osi w planie Oś w planie nie może być przesunięta w stosunku do osi projektowanej o więcej niż 3 cm dla autostrad i dróg ekspresowych lub więcej niż 5 cm dla pozostałych dróg Zagęszczenie koryta (profilowanego podłoża) Wskaźnik zagęszczenia koryta i wyprofilowanego podłoża określony wg BN-77/ [5] nie powinien być mniejszy od podanego w tablicy 1. Jeśli jako kryterium dobrego zagęszczenia stosuje się porównanie wartości modułów odkształcenia, to wartość stosunku wtórnego do pierwotnego modułu odkształcenia, określonych zgodnie z normą BN-64/ [3] nie powinna być większa od 2,2. Wilgotność w czasie zagęszczania należy badać według PN-B [2]. Wilgotność gruntu podłoża powinna być równa wilgotności optymalnej z tolerancją od -20% do + 10% Zasady postępowania z wadliwie wykonanymi odcinkami koryta (profilowanego podłoża) Wszystkie powierzchnie, które wykazują większe odchylenia cech geometrycznych od określonych w punkcie 6.2 powinny być naprawione przez spulchnienie do głębokości co najmniej 10 cm, wyrównanie i powtórne zagęszczenie. Dodanie nowego materiału bez spulchnienia wykonanej warstwy jest niedopuszczalne. 7. obmiar robót 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w OST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest m 2 (metr kwadratowy) wykonanego i odebranego koryta. 8. odbiór robót Ogólne zasady odbioru robót podano w OST D-M Wymagania ogólne pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacja projektową, SST i wymaganiami Inżyniera, jeżeli 54

55 wszystkie pomiary i badania z zachowaniem tolerancji wg punktu 6 dały wyniki pozytywne. 9. podstawa płatności 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w OST D-M Wymagania ogólne pkt Cena jednostki obmiarowej Cena wykonania 1 m 2 koryta obejmuje: prace pomiarowe i roboty przygotowawcze, odspojenie gruntu z przerzutem na pobocze i rozplantowaniem, załadunek nadmiaru odspojonego gruntu na środki transportowe i odwiezienie na odkład lub nasyp, profilowanie dna koryta lub podłoża, zagęszczenie, utrzymanie koryta lub podłoża, przeprowadzenie pomiarów i badań laboratoryjnych, wymaganych w specyfikacji technicznej. 10. przepisy związane Normy 1. PN-B Grunty budowlane. Badania próbek gruntu 2. PN-/B Kruszywa mineralne. Badania. Oznaczanie wilgotności 3. BN-64/ Drogi samochodowe. Oznaczanie modułu odkształcenia nawierzchni podatnych i podłoża przez obciążenie płytą 4. BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą 5. BN-77/ Oznaczanie wskaźnika zagęszczenia gruntu 55

56 D PODBUDOWA Z KRUSZYW. WYMAGANIA OGÓLNE 1. WSTĘP 1.1. Przedmiot OST Przedmiotem niniejszej ogólnej specyfikacji technicznej (OST) są wymagania ogólne dotyczące wykonania i odbioru robót związanych z wykonywaniem podbudowy z kruszyw stabilizowanych mechanicznie Zakres stosowania OST Ogólna specyfikacja techniczna (OST) stanowi obowiązującą podstawę opracowania szczegółowej specyfikacji technicznej (SST) stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach krajowych i wojewódzkich. Zaleca się wykorzystanie OST przy zlecaniu robót na drogach miejskich i gminnych Zakres robót objętych OST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonywaniem podbudów z kruszyw stabilizowanych mechanicznie wg PN-S [21] i obejmują OST: D Podbudowa z kruszywa naturalnego stabilizowanego mechanicznie, D Podbudowa z kruszywa łamanego stabilizowanego mechanicznie, D Podbudowa z żużla wielkopiecowego stabilizowanego mechanicznie. Podbudowę z kruszyw stabilizowanych mechanicznie wykonuje się, zgodnie z ustaleniami podanymi w dokumentacji projektowej, jako podbudowę pomocniczą i podbudowę zasadniczą wg Katalogu typowych konstrukcji nawierzchni podatnych i półsztywnych [31] Określenia podstawowe Stabilizacja mechaniczna - proces technologiczny, polegający na odpowiednim zagęszczeniu w optymalnej wilgotności kruszywa o właściwie dobranym uziarnieniu Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami oraz z definicjami podanymi w OST D-M Wymagania ogólne pkt 1.4 oraz w OST dotyczących poszczególnych rodzajów podbudów z kruszyw stabilizowanych mechanicznie: D Podbudowa z kruszywa naturalnego stabilizowanego mechanicznie, D Podbudowa z kruszywa łamanego stabilizowanego mechanicznie, D Podbudowa z żużla wielkopiecowego stabilizowanego mechanicznie Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w OST D-M Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w OST D-M Wymagania ogólne pkt Rodzaje materiałów Materiały stosowane do wykonania podbudów z kruszyw stabilizowanych mechanicznie podano w OST dotyczących poszczególnych rodzajów podbudów: D Podbudowa z kruszywa naturalnego stabilizowanego mechanicznie, D Podbudowa z kruszywa łamanego stabilizowanego mechanicznie, D Podbudowa z żużla wielkopiecowego stabilizowanego mechanicznie Wymagania dla materiałów Uziarnienie kruszywa Krzywa uziarnienia kruszywa, określona według PN-B [3] powinna leżeć między krzywymi granicznymi pól dobrego uziarnienia podanymi na rysunku 1. 56

57 Rysunek 1. Pole dobrego uziarnienia kruszyw przeznaczonych na podbudowy wykonywane metodą stabilizacji mechanicznej 1-2 kruszywo na podbudowę zasadniczą (górną warstwę) lub podbudowę jednowarstwową 1-3 kruszywo na podbudowę pomocniczą (dolną warstwę) Krzywa uziarnienia kruszywa powinna być ciągła i nie może przebiegać od dolnej krzywej granicznej uziarnienia do górnej krzywej granicznej uziarnienia na sąsiednich sitach. Wymiar największego ziarna kruszywa nie może przekraczać 2/3 grubości warstwy układanej jednorazowo Właściwości kruszywa Kruszywa powinny spełniać wymagania określone w tablicy 1. Tablica 1. Wymagania Kruszywa naturalne Kruszywa łamane Lp. Wyszczególnienie Badania właściwości Podbudowa według Żużel zasadnicza od 2 do 10 pomocnicza od 2 do 12 zasadnicza od 2 do 10 pomocnicza od 2 do 12 zasadnicza od 2 do 10 pomocnicza od 2 do 12 1 Zawartość ziarn mniejszych niż 0,075 mm, % (m/m) PN-B [3] 2 Zawartość nadziarna, % (m/m), nie PN-B więcej niż -15 [3] 3 Zawartość ziarn nieforemnych PN-B %(m/m), nie więcej niż -16 [4] 4 Zawartość zanieczyszczeń PN-B [1] organicznych, %(m/m), nie więcej niż Wskaźnik piaskowy po pięcio-krotnym od 30 do od 30 od 30 do od 30 do BN-64/8931 zagęszczeniu metodą I lub II wg PN-B- 70 do [26] 04481, % 6 Ścieralność w bębnie Los Angeles a) ścieralność całkowita po pełnej liczbie obrotów, nie więcej niż b) ścieralność częściowa po 1/5 pełnej PN-B [12] liczby obrotów, nie więcej niż Nasiąkliwość, %(m/m), nie więcej niż 2, PN-B [6] 8 Mrozoodporność, ubytek masy po 25 cyklach zamraża PN-B [7] 57

58 nia, %(m/m), nie więcej niż 9 Rozpad krzemianowy i żelazawy łącznie, % (m/m), nie więcej niż Zawartość związków siarki w przeliczeniu na SO 3, %(m/m), nie więcej niż 11 Wskaźnik nośności w noś mieszanki kruszywa, %, nie mniejszy niż: a) przy zagęszczeniu I S 1,00 b) przy zagęszczeniu I S 1, PN-B [10] PN-B [11] PN-B [9] PN-S [21] Materiał na warstwę odsączającą Na warstwę odsączającą stosuje się: żwir i mieszankę wg PN-B [14], piasek wg PN-B [16] Materiał na warstwę odcinającą Na warstwę odcinającą stosuje się: piasek wg PN-B [16], miał wg PN-B [15], geowłókninę o masie powierzchniowej powyżej 200 g/m wg aprobaty technicznej Materiały do ulepszania właściwości kruszyw Do ulepszania właściwości kruszyw stosuje się: cement portlandzki wg PN-B [17], wapno wg PN-B [19], popioły lotne wg PN-S [23], żużel granulowany wg PN-B [18]. Dopuszcza się stosowanie innych spoiw pod warunkiem uzyskania równorzędnych efektów ulepszania kruszywa i po zaakceptowaniu przez Inżyniera. Rodzaj i ilość dodatku ulepszającego należy przyjmować zgodnie z PN-S [21] Woda Należy stosować wodę wg PN-B [20]. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w OST D-M Wymagania ogólne pkt Sprzęt do wykonania robót Wykonawca przystępujący do wykonania podbudowy z kruszyw stabilizowanych mechanicznie powinien wykazać się możliwością korzystania z następującego sprzętu: mieszarek do wytwarzania mieszanki, wyposażonych w urządzenia dozujące wodę. Mieszarki powinny zapewnić wytworzenie jednorodnej mieszanki o wilgotności optymalnej, równiarek albo układarek do rozkładania mieszanki, walców ogumionych i stalowych wibracyjnych lub statycznych do zagęszczania. W miejscach trudno dostępnych powinny być stosowane zagęszczarki płytowe, ubijaki mechaniczne lub małe walce wibracyjne. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w OST D-M Wymagania ogólne pkt Transport materiałów Kruszywa można przewozić dowolnymi środkami transportu w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi materiałami, nadmiernym wysuszeniem i zawilgoceniem. Transport cementu powinien odbywać się zgodnie z BN-88/ [24]. 58

59 Transport pozostałych materiałów powinien odbywać się zgodnie z wymaganiami norm przedmiotowych. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w OST D-M Wymagania ogólne pkt Przygotowanie podłoża Podłoże pod podbudowę powinno spełniać wymagania określone w OST D Koryto wraz z profilowaniem i zagęszczeniem podłoża i OST D Roboty ziemne. Podbudowa powinna być ułożona na podłożu zapewniającym nieprzenikanie drobnych cząstek gruntu do podbudowy. Warunek nieprzenikania należy sprawdzić wzorem: D 15 d 85 5 (1) w którym: D15 - wymiar boku oczka sita, przez które przechodzi 15% ziarn warstwy podbudowy lub warstwy odsączającej, w milimetrach, d85 - wymiar boku oczka sita, przez które przechodzi 85% ziarn gruntu podłoża, w milimetrach. Jeżeli warunek (1) nie może być spełniony, należy na podłożu ułożyć warstwę odcinającą lub odpowiednio dobraną geowłókninę. Ochronne właściwości geowłókniny, przeciw przenikaniu drobnych cząstek gruntu, wyznacza się z warunku: d 50 O 90 1,2 (2) w którym: d50 - wymiar boku oczka sita, przez które przechodzi 50 % ziarn gruntu podłoża, w milimetrach, O90 - umowna średnica porów geowłókniny odpowiadająca wymiarom frakcji gruntu zatrzymująca się na geowłókninie w ilości 90% (m/m); wartość parametru 090 powinna być podawana przez producenta geowłókniny. Paliki lub szpilki do prawidłowego ukształtowania podbudowy powinny być wcześniej przygotowane. Paliki lub szpilki powinny być ustawione w osi drogi i w rzędach równoległych do osi drogi, lub w inny sposób zaakceptowany przez Inżyniera. Rozmieszczenie palików lub szpilek powinno umożliwiać naciągnięcie sznurków lub linek do wytyczenia robót w odstępach nie większych niż co 10 m Wytwarzanie mieszanki kruszywa Mieszankę kruszywa o ściśle określonym uziarnieniu i wilgotności optymalnej należy wytwarzać w mieszarkach gwarantujących otrzymanie jednorodnej mieszanki. Ze względu na konieczność zapewnienia jednorodności nie dopuszcza się wytwarzania mieszanki przez mieszanie poszczególnych frakcji na drodze. Mieszanka po wyprodukowaniu powinna być od razu transportowana na miejsce wbudowania w taki sposób, aby nie uległa rozsegregowaniu i wysychaniu Wbudowywanie i zagęszczanie mieszanki Mieszanka kruszywa powinna być rozkładana w warstwie o jednakowej grubości, takiej, aby jej ostateczna grubość po zagęszczeniu była równa grubości projektowanej. Grubość pojedynczo układanej warstwy nie może przekraczać 20 cm po zagęszczeniu. Warstwa podbudowy powinna być rozłożona w sposób zapewniający osiągnięcie wymaganych spadków i rzędnych wysokościowych. Jeżeli podbudowa składa się z więcej niż jednej warstwy kruszywa, to każda warstwa powinna być wyprofilowana i zagęszczona z zachowaniem wymaganych spadków i rzędnych wysokościowych. Rozpoczęcie budowy każdej następnej warstwy może nastąpić po odbiorze poprzedniej warstwy przez Inżyniera. 59

60 Wilgotność mieszanki kruszywa podczas zagęszczania powinna odpowiadać wilgotności optymalnej, określonej według próby Proctora, zgodnie z PN-B [1] (metoda II). Materiał nadmiernie nawilgocony, powinien zostać osuszony przez mieszanie i napowietrzanie. Jeżeli wilgotność mieszanki kruszywa jest niższa od optymalnej o 20% jej wartości, mieszanka powinna być zwilżona określoną ilością wody i równomiernie wymieszana. W przypadku, gdy wilgotność mieszanki kruszywa jest wyższa od optymalnej o 10% jej wartości, mieszankę należy osuszyć. Wskaźnik zagęszczenia podbudowy wg BN-77/ [29] powinien odpowiadać przyjętemu poziomowi wskaźnika nośności podbudowy wg tablicy 1, lp Odcinek próbny Jeżeli w SST przewidziano konieczność wykonania odcinka próbnego, to co najmniej na 3 dni przed rozpoczęciem robót, Wykonawca powinien wykonać odcinek próbny w celu: stwierdzenia czy sprzęt budowlany do mieszania, rozkładania i zagęszczania kruszywa jest właściwy, określenia grubości warstwy materiału w stanie luźnym, koniecznej do uzyskania wymaganej grubości warstwy po zagęszczeniu, określenia liczby przejść sprzętu zagęszczającego, potrzebnej do uzyskania wymaganego wskaźnika zagęszczenia. Na odcinku próbnym Wykonawca powinien użyć takich materiałów oraz sprzętu do mieszania, rozkładania i zagęszczania, jakie będą stosowane do wykonywania podbudowy. Powierzchnia odcinka próbnego powinna wynosić od 400 do 800 m 2. Odcinek próbny powinien być zlokalizowany w miejscu wskazanym przez Inżyniera. Wykonawca może przystąpić do wykonywania podbudowy po zaakceptowaniu odcinka próbnego przez Inżyniera Utrzymanie podbudowy Podbudowa po wykonaniu, a przed ułożeniem następnej warstwy, powinna być utrzymywana w dobrym stanie. Jeżeli Wykonawca będzie wykorzystywał, za zgodą Inżyniera, gotową podbudowę do ruchu budowlanego, to jest obowiązany naprawić wszelkie uszkodzenia podbudowy, spowodowane przez ten ruch. Koszt napraw wynikłych z niewłaściwego utrzymania podbudowy obciąża Wykonawcę robót. 6. kontrola jakości robót 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w OST D-M Wymagania ogólne pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien wykonać badania kruszyw przeznaczonych do wykonania robót i przedstawić wyniki tych badań Inżynierowi w celu akceptacji materiałów. Badania te powinny obejmować wszystkie właściwości określone w pkt 2.3 niniejszej OST Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów Częstotliwość oraz zakres badań podano w tablicy 2. Tablica 2. Częstotliwość ora zakres badań przy budowie podbudowy z kruszyw stabilizowanych mechanicznie Częstotliwość badań Lp. Wyszczególnienie badań Minimalna liczba badań na dziennej działce roboczej 1 Uziarnienie mieszanki 2 Wilgotność mieszanki Maksymalna powierzchnia podbudowy przypadająca na jedno badanie (m 2 ) 60

61 3 Zagęszczenie warstwy 10 próbek na m 2 4 Badanie właściwości kruszywa wg tab. 1, pkt dla każdej partii kruszywa i przy każdej zmianie kruszywa Uziarnienie mieszanki Uziarnienie mieszanki powinno być zgodne z wymaganiami podanymi w pkt 2.3. Próbki należy pobierać w sposób losowy, z rozłożonej warstwy, przed jej zagęszczeniem. Wyniki badań powinny być na bieżąco przekazywane Inżynierowi Wilgotność mieszanki Wilgotność mieszanki powinna odpowiadać wilgotności optymalnej, określonej według próby Proctora, zgodnie z PN-B [1] (metoda II), z tolerancją +10% -20%. Wilgotność należy określić według PN-B [5] Zagęszczenie podbudowy Zagęszczenie każdej warstwy powinno odbywać się aż do osiągnięcia wymaganego wskaźnika zagęszczenia. Zagęszczenie podbudowy należy sprawdzać według BN-77/ [30]. W przypadku, gdy przeprowadzenie badania jest niemożliwe ze względu na gruboziarniste kruszywo, kontrolę zagęszczenia należy oprzeć na metodzie obciążeń płytowych, wg BN-64/ [27] i nie rzadziej niż raz na 5000 m 2, lub według zaleceń Inżyniera. Zagęszczenie podbudowy stabilizowanej mechanicznie należy uznać za prawidłowe, gdy stosunek wtórnego modułu E2 do pierwotnego modułu odkształcenia E1 jest nie większy od 2,2 dla każdej warstwy konstrukcyjnej podbudowy. E E 2 1 2, Właściwości kruszywa Badania kruszywa powinny obejmować ocenę wszystkich właściwości określonych w pkt Próbki do badań pełnych powinny być pobierane przez Wykonawcę w sposób losowy w obecności Inżyniera Wymagania dotyczące cech geometrycznych podbudowy Częstotliwość oraz zakres pomiarów Częstotliwość oraz zakres pomiarów dotyczących cech geometrycznych podbudowy podano w tablicy 3. Tablica 3. Częstotliwość oraz zakres pomiarów wykonanej podbudowy z kruszywa stabilizowanego mechanicznie Lp. Wyszczególnienie badań i Minimalna częstotliwość pomiarów pomiarów 1 Szerokość podbudowy 10 razy na 1 km 2 Równość podłużna w sposób ciągły planografem albo co 20 m łatą na każdym pasie ruchu 3 Równość poprzeczna 10 razy na 1 km 4 Spadki poprzeczne* ) 10 razy na 1 km 5 Rzędne wysokościowe co 100 m 6 Ukształtowanie osi w planie* ) co 100 m 61

62 7 Grubość podbudowy Podczas budowy: w 3 punktach na każdej działce roboczej, lecz nie rzadziej niż raz na 400 m 2 Przed odbiorem: w 3 punktach, lecz nie rzadziej niż raz na 2000 m 2 8 Nośność podbudowy: - moduł odkształcenia - ugięcie sprężyste co najmniej w dwóch przekrojach na każde 1000 m co najmniej w 20 punktach na każde 1000 m *) Dodatkowe pomiary spadków poprzecznych i ukształtowania osi w planie należy wykonać w punktach głównych łuków poziomych Szerokość podbudowy Szerokość podbudowy nie może różnić się od szerokości projektowanej o więcej niż +10 cm, -5 cm. Na jezdniach bez krawężników szerokość podbudowy powinna być większa od szerokości warstwy wyżej leżącej o co najmniej 25 cm lub o wartość wskazaną w dokumentacji projektowej Równość podbudowy Nierówności podłużne podbudowy należy mierzyć 4-metrową łatą lub planografem, zgodnie z BN-68/ [28]. Nierówności poprzeczne podbudowy należy mierzyć 4-metrową łatą. Nierówności podbudowy nie mogą przekraczać: - 10 mm dla podbudowy zasadniczej, - 20 mm dla podbudowy pomocniczej Spadki poprzeczne podbudowy Spadki poprzeczne podbudowy na prostych i łukach powinny być zgodne z dokumentacją projektową, z tolerancją 0,5 % Rzędne wysokościowe podbudowy Różnice pomiędzy rzędnymi wysokościowymi podbudowy i rzędnymi projektowanymi nie powinny przekraczać + 1 cm, -2 cm Ukształtowanie osi podbudowy i ulepszonego podłoża Oś podbudowy w planie nie może być przesunięta w stosunku do osi projektowanej o więcej niż 5 cm Grubość podbudowy i ulepszonego podłoża Grubość podbudowy nie może się różnić od grubości projektowanej o więcej niż: - dla podbudowy zasadniczej 10%, - dla podbudowy pomocniczej +10%, -15% Nośność podbudowy moduł odkształcenia wg BN-64/ [27] powinien być zgodny z podanym w tablicy 4, ugięcie sprężyste wg BN-70/ [29] powinno być zgodne z podanym w tablicy 4. Tablica 4. Cechy podbudowy Wymagane cechy podbudowy Podbudowa z kruszywa o wskaźniku wnoś nie mniejszym Wskaźnik zagęszczenia IS nie mniejszy niż Maksymalne ugięcie sprężyste pod kołem, mm Minimalny moduł odkształ-cenia mierzony płytą o średnicy 30 cm, MPa 62

63 niż, % 40 kn 50 kn od pierwszego obciążenia E ,0 1,0 1,03 1,40 1,25 1,10 1,60 1,40 1, od drugiego obciążenia E Zasady postępowania z wadliwie wykonanymi odcinkami podbudowy Niewłaściwe cechy geometryczne podbudowy Wszystkie powierzchnie podbudowy, które wykazują większe odchylenia od określonych w punkcie 6.4 powinny być naprawione przez spulchnienie lub zerwanie do głębokości co najmniej 10 cm, wyrównane i powtórnie zagęszczone. Dodanie nowego materiału bez spulchnienia wykonanej warstwy jest niedopuszczalne. Jeżeli szerokość podbudowy jest mniejsza od szerokości projektowanej o więcej niż 5 cm i nie zapewnia podparcia warstwom wyżej leżącym, to Wykonawca powinien na własny koszt poszerzyć podbudowę przez spulchnienie warstwy na pełną grubość do połowy szerokości pasa ruchu, dołożenie materiału i powtórne zagęszczenie Niewłaściwa grubość podbudowy Na wszystkich powierzchniach wadliwych pod względem grubości, Wykonawca wykona naprawę podbudowy. Powierzchnie powinny być naprawione przez spulchnienie lub wybranie warstwy na odpowiednią głębokość, zgodnie z decyzją Inżyniera, uzupełnione nowym materiałem o odpowiednich właściwościach, wyrównane i ponownie zagęszczone. Roboty te Wykonawca wykona na własny koszt. Po wykonaniu tych robót nastąpi ponowny pomiar i ocena grubości warstwy, według wyżej podanych zasad, na koszt Wykonawcy Niewłaściwa nośność podbudowy Jeżeli nośność podbudowy będzie mniejsza od wymaganej, to Wykonawca wykona wszelkie roboty niezbędne do zapewnienia wymaganej nośności, zalecone przez Inżyniera. Koszty tych dodatkowych robót poniesie Wykonawca podbudowy tylko wtedy, gdy zaniżenie nośności podbudowy wynikło z niewłaściwego wykonania robót przez Wykonawcę podbudowy. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w OST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest m 2 (metr kwadratowy) podbudowy z kruszywa stabilizowanego mechanicznie. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w OST D-M Wymagania ogólne pkt 8. Roboty uznaje się za zgodne z dokumentacją projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w OST D-M Wymagania ogólne pkt Cena jednostki obmiarowej Zakres czynności objętych ceną jednostkową 1 m 2 podbudowy z kruszywa stabilizowanego mechanicznie, podano w OST: D Podbudowa z kruszywa naturalnego stabilizowanego mechanicznie, D Podbudowa z kruszywa łamanego stabilizowanego mechanicznie, D Podbudowa z żużla wielkopiecowego stabilizowanego mechanicznie. 10. przepisy związane Normy 63

64 1. PN-B Grunty budowlane. Badania próbek gruntu 2. PN-B Kruszywa mineralne. Badania. Oznaczanie zawartości zanieczyszczeń obcych 3. PN-B Kruszywa mineralne. Badania. Oznaczanie składu ziarnowego 4. PN-B Kruszywa mineralne. Badania. Oznaczanie kształtu ziarn 5. PN-B Kruszywa mineralne. Badania. Oznaczanie wilgotności 6. PN-B Kruszywa mineralne. Badania. Oznaczanie nasiąkliwości 7. PN-B Kruszywa mineralne. Badania. Oznaczanie mrozoodporności metodą bezpośrednią 8. PN-B Kruszywa mineralne. Badania. Oznaczanie zawartości zanieczyszczeń organicznych 9. PN-B Kruszywa mineralne. Badania. Oznaczanie zawartości siarki metodą bromową 10. PN-B Kruszywa mineralne. Badania. Oznaczanie rozpadu krzemianowego 11. PN-B Kruszywa mineralne. Badania. Oznaczanie rozpadu żelazawego 12. PN-B Kruszywa mineralne. Badania. Oznaczanie ścieralności w bębnie Los Angeles 13. PN-B Żużel wielkopiecowy kawałkowy. Kruszywo budowlane i drogowe. Badania techniczne 14. PN-B Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Żwir i mieszanka 15. PN-B Kruszywa mineralne. Kruszywa łamane do nawierzchni drogowych 16. PN-B Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Piasek 17. PN-B Cement. Cement powszechnego użytku. Skład, wymagania i ocena zgodności 18. PN-B Kruszywo do betonu lekkiego 19. PN-B Wapno 20. PN-B Materiały budowlane. Woda do betonu i zapraw 21. PN-S Drogi samochodowe. Podbudowy z kruszyw stabilizowanych mechanicznie 22. PN-S Konstrukcje drogowe. Podbudowa i nawierzchnia z tłucznia kamiennego 23. PN-S Popioły lotne 24. BN-88/ Cement. Transport i przechowywanie 25. BN-84/ Kruszywo mineralne. Kruszywo kamienne łamane do nawierzchni drogowych 26. BN-64/ Drogi samochodowe. Oznaczanie wskaźnika piaskowego 27. BN-64/ Drogi samochodowe. Oznaczanie modułu odkształcenia nawierzchni podatnych i podłoża przez obciążenie płytą 28. BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą 29. BN-70/ Drogi samochodowe. Pomiar ugięć podatnych ugięciomierzem belkowym 30. BN-77/ Oznaczanie wskaźnika zagęszczenia gruntu Inne dokumenty Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych, IBDiM - Warszawa

65 D PODBUDOWA Z KRUSZYWA ŁAMANEGO STABILIZOWANEGO MECHANICZNIE 1. WSTĘP 1.1. Przedmiot OST Przedmiotem niniejszej ogólnej specyfikacji technicznej (OST) są wymagania ogólne dotyczące wykonania i odbioru robót związanych z wykonywaniem podbudowy z kruszywa łamanego stabilizowanego mechanicznie Zakres stosowania OST Ogólna specyfikacja techniczna (OST) stanowi obowiązującą podstawę opracowania szczegółowej specyfikacji technicznej (SST) stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach krajowych i wojewódzkich. Zaleca się wykorzystanie OST przy zlecaniu robót na drogach miejskich i gminnych Zakres robót objętych OST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonywaniem podbudowy z kruszywa łamanego stabilizowanego mechanicznie. Ustalenia zawarte są w OST D Podbudowa z kruszyw. Wymagania ogólne pkt Określenia podstawowe Podbudowa z kruszywa łamanego stabilizowanego mechanicznie - jedna lub więcej warstw zagęszczonej mieszanki, która stanowi warstwę nośną nawierzchni drogowej Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami oraz z definicjami podanymi w OST D Podbudowa z kruszyw. Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w OST D Podbudowa z kruszyw. Wymagania ogólne pkt materiały 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w OST D Podbudowa z kruszyw. Wymagania ogólne pkt Rodzaje materiałów Materiałem do wykonania podbudowy z kruszyw łamanych stabilizowanych mechanicznie powinno być kruszywo łamane, uzyskane w wyniku przekruszenia surowca skalnego lub kamieni narzutowych i otoczaków albo ziarn żwiru większych od 8 mm. Kruszywo powinno być jednorodne bez zanieczyszczeń obcych i bez domieszek gliny Wymagania dla materiałów Uziarnienie kruszywa Uziarnienie kruszywa powinno być zgodne z wymaganiami podanymi w OST D Podbudowa z kruszyw. Wymagania ogólne pkt Właściwości kruszywa Kruszywo powinno spełniać wymagania określone w OST D Podbudowa z kruszyw. Wymagania ogólne pkt sprzęt Wymagania dotyczące sprzętu podano w OST D Podbudowa z kruszyw. Wymagania ogólne pkt transport Wymagania dotyczące transportu podano w OST D Podbudowa z kruszyw. Wymagania ogólne pkt 4. 65

66 5. wykonanie robót Ogólne zasady wykonania robót podano w OST D Podbudowa z kruszyw. Wymagania ogólne pkt Przygotowanie podłoża Przygotowanie podłoża powinno odpowiadać wymaganiom określonym w OST D Podbudowa z kruszyw. Wymagania ogólne pkt Wytwarzanie mieszanki kruszywa Mieszankę kruszywa należy wytwarzać zgodnie z ustaleniami podanymi w OST D Podbudowa z kruszyw. Wymagania ogólne pkt 5.3. Jeśli dokumentacja projektowa przewiduje ulepszanie kruszyw cementem, wapnem lub popiołami przy WP od 20 do 30% lub powyżej 70%, szczegółowe warunki i wymagania dla takiej podbudowy określi SST, zgodnie z PN-S [21] Wbudowywanie i zagęszczanie mieszanki kruszywa Ustalenia dotyczące rozkładania i zagęszczania mieszanki podano w OST D Podbudowa z kruszyw. Wymagania ogólne pkt Odcinek próbny O ile przewidziano to w SST, Wykonawca powinien wykonać odcinki próbne, zgodnie z zasadami określonymi w OST D Podbudowa z kruszyw. Wymagania ogólne pkt Utrzymanie podbudowy Utrzymanie podbudowy powinno odpowiadać wymaganiom określonym w OST D Podbudowa z kruszyw. Wymagania ogólne pkt kontrola jakości robót 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w OST D Podbudowa z kruszyw. Wymagania ogólne pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien wykonać badania kruszyw, zgodnie z ustaleniami OST D Podbudowa z kruszyw. Wymagania ogólne pkt Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów kontrolnych w czasie robót podano w OST D Podbudowa z kruszyw. Wymagania ogólne pkt Wymagania dotyczące cech geometrycznych podbudowy Częstotliwość oraz zakres pomiarów podano w OST D Podbudowa z kruszyw. Wymagania ogólne pkt Zasady postępowania z wadliwie wykonanymi odcinkami podbudowy Zasady postępowania z wadliwie wykonanymi odcinkami podbudowy podano w OST D Podbudowa z kruszyw. Wymagania ogólne pkt obmiar robót 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w OST D Podbudowa z kruszyw. Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest m 2 (metr kwadratowy) wykonanej i odebranej podbudowy z kruszywa łamanego stabilizowanego mechanicznie. 8. odbiór robót Ogólne zasady odbioru robót podano w OST D Podbudowa z kruszyw. Wymagania ogólne pkt podstawa płatności 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w OST D Podbudowa z 66

67 kruszyw. Wymagania ogólne pkt Cena jednostki obmiarowej Cena wykonania 1 m 2 podbudowy obejmuje: prace pomiarowe i roboty przygotowawcze, oznakowanie robót, sprawdzenie i ewentualną naprawę podłoża, przygotowanie mieszanki z kruszywa, zgodnie z receptą, dostarczenie mieszanki na miejsce wbudowania, rozłożenie mieszanki, zagęszczenie rozłożonej mieszanki, przeprowadzenie pomiarów i badań laboratoryjnych określonych w specyfikacji technicznej, utrzymanie podbudowy w czasie robót. 10. przepisy związane Normy i przepisy związane podano w OST D Podbudowa z kruszyw. Wymagania ogólne pkt

68 D NAWIERZCHNIA Z BETONU ASFALTOWEGO 1. WSTĘP 1.1. Przedmiot OST Przedmiotem niniejszej ogólnej specyfikacji technicznej (OST) są wymagania dotyczące wykonania i odbioru robót związanych z wykonywaniem warstw konstrukcji nawierzchni z betonu asfaltowego Zakres stosowania OST Ogólna specyfikacja techniczna (OST) stanowi obowiązującą podstawę opracowania szczegółowej specyfikacji technicznej (SST) stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach krajowych. Zaleca się wykorzystanie OST przy zlecaniu robót na drogach wojewódzkich powiatowych i gminnych Zakres robót objętych OST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonywaniem warstwy ścieralnej, wiążącej, wyrównawczej i wzmacniającej z betonu asfaltowego wg PN-S-96025:2000 [10]. Nawierzchnię z betonu asfaltowego można wykonywać dla dróg o kategorii ruchu od KR1 do KR6 wg Katalogu typowych konstrukcji nawierzchni podatnych i półsztywnych, IBDiM [12] wg poniższego zestawienia: Klasyfikacja dróg wg kategorii ruchu kategoria ruchu liczba osi obliczeniowych 100 kn/pas/dobę KR1 12 KR2 od 13 do 70 KR3 od 71 do 335 KR4 od 336 do 1000 KR5 od 1001 do 2000 KR Określenia podstawowe Mieszanka mineralna (MM) - mieszanka kruszywa i wypełniacza mineralnego o określonym składzie i uziarnieniu Mieszanka mineralno-asfaltowa (MMA) - mieszanka mineralna z odpowiednią ilością asfaltu lub polimeroasfaltu, wytworzona na gorąco, w określony sposób, spełniająca określone wymagania Beton asfaltowy (BA) - mieszanka mineralno-asfaltowa ułożona i zagęszczona Środek adhezyjny - substancja powierzchniowo czynna, która poprawia adhezję asfaltu do materiałów mineralnych oraz zwiększa odporność błonki asfaltu na powierzchni kruszywa na odmywanie wodą; może być dodawany do asfaltu lub do kruszywa Podłoże pod warstwę asfaltową - powierzchnia przygotowana do ułożenia warstwy z mieszanki mineralnoasfaltowej Asfalt upłynniony - asfalt drogowy upłynniony lotnymi rozpuszczalnikami Emulsja asfaltowa kationowa - asfalt drogowy w postaci zawiesiny rozproszonego asfaltu w wodzie Próba technologiczna wytwarzanie mieszanki mineralno-asfaltowej w celu sprawdzenia, czy jej właściwości są zgodne z receptą laboratoryjną Odcinek próbny odcinek warstwy nawierzchni (o długości co najmniej 50 m) wykonany w warunkach zbliżonych do warunków budowy, w celu sprawdzenia pracy sprzętu i uzyskiwanych parametrów technicznych robót Kategoria ruchu (KR) obciążenie drogi ruchem samochodowym, wyrażone w osiach obliczeniowych (100 kn) na obliczeniowy pas ruchu na dobę Pozostałe określenia podstawowe są zgodne z odpowiednimi polskimi normami i z definicjami podanymi w OST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w OST D-M Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w OST D-M Wymagania ogólne pkt Asfalt Należy stosować asfalt drogowy spełniający wymagania określone w PN-C-96170:1965 [6]. 68

69 W zależności od rodzaju warstwy i kategorii ruchu należy stosować asfalty drogowe podane w tablicy 1 i Polimeroasfalt Jeżeli dokumentacja projektowa lub SST przewiduje stosowanie asfaltu modyfikowanego polimerami, to polimeroasfalt musi spełniać wymagania TWT PAD-97 IBDiM [13] i posiadać aprobatę techniczną. Rodzaje polimeroasfaltów i ich stosowanie w zależności od rodzaju warstwy i kategorii ruchu podano w tablicy 1 i Wypełniacz Należy stosować wypełniacz, spełniający wymagania określone w PN-S-96504:1961 [9] dla wypełniacza podstawowego i zastępczego. Przechowywanie wypełniacza powinno być zgodne z PN-S-96504:1961 [9]. Tablica 1. Wymagania wobec materiałów do warstwy ścieralnej z betonu asfaltowego Lp. Rodzaj materiału Wymagania wobec materiałów w zależności od kategorii ruchu nr normy KR 1lub KR 2 od KR 3 do KR 6 1 Kruszywo łamane granulowane wg PN- B-11112:1996 [2], PN-B-11115:1998 [4] a) ze skał magmowych i przeobrażonych kl. I, II; gat.1, 2 kl. I, II 1) ; gat.1 b) ze skał osadowych jw. jw. 2) c) z surowca sztucznego (żużle pomiedziowe i stalownicze) jw. kl. I; gat.1 2 Kruszywo łamane zwykłe wg PN-B-11112:1996 [2] kl. I, II; gat.1, 2-3 Żwir i mieszanka wg PN-B-11111:1996 [1] kl. I, II - 4 Grys i żwir kruszony z naturalnie rozdrobnionego surowca skalnego wg WT/MK-CZDP 84 [15] kl. I, II; gat.1, 2 kl. I; gat.1 5 Piasek wg PN-B-11113:1996 [3] gat. 1, 2-6 Wypełniacz mineralny: a) wg PN-S-96504:1961[9] b) innego pochodzenia wg orzeczenia laboratoryjnego 7 Asfalt drogowy wg PN-C-96170:1965 [6] 8 Polimeroasfalt drogowy wg TWT PAD-97 [13] podstawowy, zastępczy pyły z odpylania, popioły lotne D 50, D 70, D 100 DE80 A,B,C, DP80 podstawowy D 50 3), D 70 DE80 A,B,C, DP80 1) tylko pod względem ścieralności w bębnie kulowym, pozostałe cechy jak dla kl. I; gat. 1 2) tylko dolomity kl. I, gat.1 w ilości 50% m/m we frakcji grysowej w mieszance z innymi kruszywami, w ilości 100% m/m we frakcji piaskowej oraz kwarcyty i piaskowce bez ograniczenia ilościowego 3) preferowany rodzaj asfaltu Tablica 2. Wymagania wobec materiałów do warstwy wiążącej, wyrównawczej i wzmacniającej z betonu asfaltowego Lp. Rodzaj materiału Wymagania wobec materiałów w zależności od kategorii ruchu nr normy KR 1 lub KR 2 KR 3 do KR 6 1 Kruszywo łamane granulowane wg PN-B :1996 [2], PN-B-11115:1998 [4] a) z surowca skalnego kl. I, II; gat.1, 2 kl. I, II 1) ; gat.1, 2 69

70 b) z surowca sztucznego (żużle pomiedziowe i stalownicze) jw. kl. I; gat. 1 2 Kruszywo łamane zwykłe wg PN-B-11112:1996 [2] kl. I, II; gat.1, 2-3 Żwir i mieszanka wg PN-B-11111:1996 [1] kl. I, II - 4 Grys i żwir kruszony z naturalnie rozdrobnionego surowca skalnego wg WT/MK-CZDP 84 [15] kl. I, II; gat.1, 2 kl. I, II 1) gat.1, 2 5 Piasek wg PN-B-11113:1996 [3] gat. 1, 2-6 Wypełniacz mineralny: a) wg PN-S-96504:1961[9] podstawowy, zastępczy b) innego pochodzenia wg orzeczenia laboratoryjnego pyły z odpylania, popioły lotne 7 Asfalt drogowy wg PN-C-96170:1965 [6] D 50, D 70 D 50 podstawowy Polimeroasfalt drogowy DE30 A,B,C wg TWT PAD-97 [13] - DE80 A,B,C, DP30,DP80 1) tylko pod względem ścieralności w bębnie kulowym, inne cechy jak dla kl. I; gat. 1 Dla kategorii ruchu KR 1 lub KR 2 dopuszcza się stosowanie wypełniacza innego pochodzenia, np. pyły z odpylania, popioły lotne z węgla kamiennego, na podstawie orzeczenia laboratoryjnego i za zgodą Inżyniera Kruszywo W zależności od kategorii ruchu i warstwy należy stosować kruszywa podane w tablicy 1 i 2. Składowanie kruszywa powinno odbywać się w warunkach zabezpieczających je przed zanieczyszczeniem i zmieszaniem z innymi asortymentami kruszywa lub jego frakcjami Asfalt upłynniony Należy stosować asfalt upłynniony spełniający wymagania określone w PN-C-96173:1974 [7] Emulsja asfaltowa kationowa Należy stosować drogowe kationowe emulsje asfaltowe spełniające wymagania określone w WT.EmA-99 [14]. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w OST D-M Wymagania ogólne pkt Sprzęt do wykonania nawierzchni z betonu asfaltowego Wykonawca przystępujący do wykonania warstw nawierzchni z betonu asfaltowego powinien wykazać się możliwością korzystania z następującego sprzętu: wytwórni (otaczarki) o mieszaniu cyklicznym lub ciągłym do wytwarzania mieszanek mineralno-asfaltowych, układarek do układania mieszanek mineralno-asfaltowych typu zagęszczanego, skrapiarek, walców lekkich, średnich i ciężkich, walców stalowych gładkich, walców ogumionych, szczotek mechanicznych lub/i innych urządzeń czyszczących, samochodów samowyładowczych z przykryciem lub termosów. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w OST D-M Wymagania ogólne pkt Transport materiałów Asfalt Asfalt należy przewozić zgodnie z zasadami podanymi w PN-C-04024:1991 [5]. Transport asfaltów drogowych może odbywać się w: cysternach kolejowych, cysternach samochodowych, bębnach blaszanych, 70

71 lub innych pojemnikach stalowych, zaakceptowanych przez Inżyniera Polimeroasfalt Polimeroasfalt należy przewozić zgodnie z zasadami podanymi w TWT-PAD-97 IBDiM [13] oraz w aprobacie technicznej Wypełniacz Wypełniacz luzem należy przewozić w cysternach przystosowanych do przewozu materiałów sypkich, umożliwiających rozładunek pneumatyczny. Wypełniacz workowany można przewozić dowolnymi środkami transportu w sposób zabezpieczony przed zawilgoceniem i uszkodzeniem worków Kruszywo Kruszywo można przewozić dowolnymi środkami transportu, w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi asortymentami kruszywa lub jego frakcjami i nadmiernym zawilgoceniem Mieszanka betonu asfaltowego Mieszankę betonu asfaltowego należy przewozić pojazdami samowyładowczymi z przykryciem w czasie transportu i podczas oczekiwania na rozładunek. Czas transportu od załadunku do rozładunku nie powinien przekraczać 2 godzin z jednoczesnym spełnieniem warunku zachowania temperatury wbudowania. Zaleca się stosowanie samochodów termosów z podwójnymi ścianami skrzyni wyposażonej w system ogrzewczy. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w OST D-M Wymagania ogólne pkt Projektowanie mieszanki mineralno-asfaltowej Przed przystąpieniem do robót, w terminie uzgodnionym z Inżynierem, Wykonawca dostarczy Inżynierowi do akceptacji projekt składu mieszanki mineralno-asfaltowej oraz wyniki badań laboratoryjnych poszczególnych składników i próbki materiałów pobrane w obecności Inżyniera do wykonania badań kontrolnych przez Inwestora. Projektowanie mieszanki mineralno-asfaltowej polega na: doborze składników mieszanki mineralnej, doborze optymalnej ilości asfaltu, określeniu jej właściwości i porównaniu wyników z założeniami projektowymi. Krzywa uziarnienia mieszanki mineralnej powinna mieścić się w polu dobrego uziarnienia wyznaczonego przez krzywe graniczne Warstwa ścieralna z betonu asfaltowego Rzędne krzywych granicznych uziarnienia mieszanek mineralnych do warstwy ścieralnej z betonu asfaltowego oraz orientacyjne zawartości asfaltu podano w tablicy 3. Tablica 3. Rzędne krzywych granicznych uziarnienia mieszanki mineralnej do warstwy ścieralnej z betonu asfaltowego oraz orientacyjne zawartości asfaltu Rzędne krzywych granicznych MM w zależności od kategorii ruchu Wymiar oczek KR 1 lub KR 2 od KR 3 do KR 6 sit, mm Mieszanka mineralna, mm Zawartość asfaltu od 0 do 20 od 0 do 20 od 0 do 20 1) od 0 do 16 Przechodzi przez: 25,0 20,0 16,0 12,8 9,6 8,0 6,3 4,0 2,0 zawartość ziarn > 2,0 0, (41 71) od 0 do16 lub od 0 do 12, (36 65) od 0 do 8 lub od 0 do 6, (29 59) (62 71) (64 79) (58 70) od 0 do12, (52 65) 71

72 0,42 0,30 0,18 0,15 0,075 Orientacyjna zawartość asfaltu w MMA, % m/m ,0 6,5 5,0 6,5 5,5 6,5 4,5 5,6 4,3 5,4 4,8 6,0 4,8 6,5 1) mieszanka o uziarnieniu nieciągłym; uziarnienie nietypowe dla MM betonu asfaltowego Krzywe graniczne uziarnienia mieszanek mineralnych do warstwy ścieralnej z betonu asfaltowego przedstawiono na rysunkach od 1do 7. Rys. 1. Krzywe graniczne uziarnienia mieszanki mineralnej BA od 0 do 20 mm do warstwy ścieralnej nawierzchni drogi o obciążeniu ruchem dla KR1 lub KR2 72

73 Rys. 2. Krzywe graniczne uziarnienia mieszanki mineralnej BA od 0 do 16mm, od 0 do 12,8 mm do warstwy ścieralnej nawierzchni drogi o obciążeniu ruchem KR1 lub KR2 Rys. 3. Krzywe graniczne uziarnienia mieszanki mineralnej BA od 0 do 8mm, od 0 do 6,3 mm do warstwy ścieralnej nawierzchni drogi o obciążeniu ruchem nawierzchni drogi o obciążeniu ruchem KR1 lub KR2 73

74 Rys. 4. Krzywe graniczne uziarnienia mieszanki mineralnej BA od 0 do 20 mm do warstwy ścieralnej nawierzchni drogi o obciążeniu ruchem od KR3 do KR6 Rys. 5. Krzywe graniczne uziarnienia mieszanki mineralnej BA od 0 do 20 mm (mieszanka o nieciągłym uziarnieniu) do warstwy ścieralnej nawierzchni drogi o obciążeniu ruchem od KR3 do KR6 74

75 Rys. 6. Krzywe graniczne uziarnienia mieszanki mineralnej BA od 0 do 16 mm do warstwy ścieralnej nawierzchni drogi o obciążeniu ruchem od KR3 do KR6 Rys. 7. Krzywe graniczne uziarnienia mieszanki mineralnej BA od 0 do 12,8 mm do warstwy ścieralnej nawierzchni drogi o obciążeniu ruchem od KR3 do KR6 Skład mieszanki mineralno-asfaltowej powinien być ustalony na podstawie badań próbek wykonanych wg metody Marshalla. Próbki powinny spełniać wymagania podane w tablicy 4 lp. od 1 do 5. Wykonana warstwa ścieralna z betonu asfaltowego powinna spełniać wymagania podane w tablicy 4 lp. od 6 do Warstwa wiążąca, wyrównawcza i wzmacniająca z betonu asfaltowego Rzędne krzywych granicznych uziarnienia mieszanek mineralnych do warstwy wiążącej, wyrównawczej i wzmacniającej z betonu asfaltowego oraz orientacyjne zawartości asfaltu podano w tablicy 5. 75

76 Krzywe graniczne uziarnienia mieszanek mineralnych do warstwy wiążącej, wyrównawczej i wzmacniającej z betonu asfaltowego przedstawiono na rysunkach Skład mieszanki mineralno-asfaltowej powinien być ustalony na podstawie badań próbek wykonanych wg metody Marshalla; próbki powinny spełniać wymagania podane w tablicy 6 lp. od 1 do 5. Wykonana warstwa wiążąca, wyrównawcza i wzmacniająca z betonu asfaltowego powinna spełniać wymagania podane w tablicy 6 lp. od 6 do 8. Tablica 4. Wymagania wobec mieszanek mineralno-asfaltowych oraz warstwy ścieralnej z betonu asfaltowego Lp. Właściwości Wymagania wobec MMA i warstwy ścieralnej z BA w zależności od kategorii ruchu KR 1lub KR 2 KR 3 do KR 6 1 Moduł sztywności pełzania 1), MPa nie wymaga się 14,0 ( 18) 4) 2 Stabilność próbek wg metody Marshalla w 5,5 2) 10,0 3) temperaturze 60 o C, kn 3 Odkształcenie próbek jw., mm od 2,0 do 5,0 od 2,0 do 4,5 4 Wolna przestrzeń w próbkach jw., % v/v od 1,5 do 4,5 od 2,0 do 4,0 5 Wypełnienie wolnej przestrzeni w próbkach jw., % od 75,0 do 90,0 od 78,0 do 86,0 6 Grubość w cm warstwy z MMA o uziarnieniu: od 0 mm do 6,3 mm od 0 mm do 8,0 mm od 0 mm do 12,8 mm od 0 mm do 16,0 mm od 0 mm do 20,0 mm od 1,5 do 4,0 od 2,0 do 4,0 od 3,5 do 5,0 od 4,0 do 5,0 od 5,0 do 7,0 od 3,5 do 5,0 od 4,0 do 5,0 od 5,0 do 7,0 7 Wskaźnik zagęszczenia warstwy, % 98,0 98,0 8 Wolna przestrzeń w warstwie, % (v/v) od 1,5 do 5,0 od 3,0 do 5,0 1) oznaczony wg wytycznych IBDiM, Informacje, instrukcje - zeszyt nr 48 [16], dotyczy tylko fazy projektowania składu MMA 2) próbki zagęszczone 2 x 50 uderzeń ubijaka 3) próbki zagęszczone 2 x 75 uderzeń ubijaka 4) specjalne warunki, obciążenie ruchem powolnym, stacjonarnym, skanalizowanym, itp. Tablica 5. Rzędne krzywych granicznych uziarnienia mieszanek do warstwy wiążącej, wyrównawczej i wzmacniającej z betonu asfaltowego oraz orientacyjne zawartości asfaltu Rzędne krzywych granicznych uziarnienia MM w zależności od kategorii ruchu Wymiar oczek sit KR 1 lub KR 2 KR 3 do KR 6, mm Mieszanka mineralna, mm od 0 do 20 od 0 do 16 Przechodzi przez: 31,5 25,0 20,0 16,0 12,8 9,6 8,0 6,3 4,0 2,0 zawartość ziarn > 2,0 mm (45 70) (46 70) od 0 do 12, (45 65) od 0 do (59 75) od 0 do (59 75) od 0 do 16 1) (55 70) 76

77 0,85 0,42 0,30 0,18 0,15 0,075 Orientacyjna zawartość asfaltu w MMA, % m/m ) Tylko do warstwy wyrównawczej ,3 5,8 4,3 5,8 4,5 6,0 4,0 5,5 4,0 5,5 4,3 5,8 Krzywe graniczne uziarnienia mieszanek mineralnych do warstwy wiążącej, wyrównawczej i wzmacniającej z betonu asfaltowego przedstawiono na rysunkach od 8 do 13. Rys. 8. Krzywe graniczne uziarnienia mieszanki mineralnej BA od 0 do 20 mm do warstwy wiążącej, wyrównawczej i wzmacniającej nawierzchni drogi o obciążeniu ruchem KR1 lub KR2 77

78 Rys. 9. Krzywe graniczne uziarnienia mieszanki mineralnej BA od 0 do 16 mm do warstwy wiążącej, wyrównawczej i wzmacniającej nawierzchni drogi o obciążeniu ruchem KR1 lub KR2 Rys. 10. Krzywe graniczne uziarnienia mieszanki mineralnej BA od 0 do 12,8 mm do warstwy wiążącej, wyrównawczej i wzmacniającej nawierzchni drogi o obciążeniu ruchem KR1 lub KR2 78

79 Rys. 11. Krzywe graniczne uziarnienia mieszanki mineralnej BA od 0 do 25 mm do warstwy wiążącej, wyrównawczej i wzmacniającej nawierzchni drogi o obciążeniu ruchem od KR3 do KR6 Rys. 12. Krzywe graniczne uziarnienia mieszanki mineralnej BA od 0 do 20 mm do warstwy wiążącej, wyrównawczej i wzmacniającej nawierzchni drogi o obciążeniu ruchem od KR3 do KR6 79

80 Rys. 13. Krzywe graniczne uziarnienia mieszanki mineralnej BA od 0 do 16 mm do warstwy wyrównawczej nawierzchni drogi o obciążeniu ruchem od KR3 do KR6 Tablica 6. Wymagania wobec mieszanek mineralno-asfaltowych i warstwy wiążącej, wyrównawczej oraz wzmacniającej z betonu asfaltowego Lp. Właściwości Wymagania wobec MMA, warstwy wiążącej, wyrównawczej i wzmacniającej w zależności od kategorii ruchu KR 1 lub KR 2 od KR 3 do KR 6 1 Moduł sztywności pełzania 1), MPa nie wymaga się 16,0 ( 22) 3) 2 Stabilność próbek wg metody Marshalla w temperaturze 60 o C, zagęszczonych 2x75 8,0 ( 6,0) 2) 11,0 uderzeń ubijaka, kn 3 Odkształcenie próbek jw., mm od 2,0 do 5,0 od 1,5 do 4,0 4 Wolna przestrzeń w próbkach jw., %(v/v) od 4,0 do 8,0 od 4,0 do 8,0 5 Wypełnienie wolnej przestrzeni w próbkach od 65,0 do 80,0 75,0 jw., % 6 Grubość warstwy w cm z MMA o uziarnieniu: od 0 mm do 12,8 mm od 0 mm do 16,0 mm od 0 mm do 20,0 mm od 0 mm do 25,0 mm od 3,5 do 5,0 od 4,0 do 6,0 od 6,0 do 8,0 - od 4,0do 6,0 od 6,0 do 8,0 od 7,0 do 10,0 7 Wskaźnik zagęszczenia warstwy, % 98,0 98,0 8 Wolna przestrzeń w warstwie, % (v/v) od 4,5 do 9,0 od 4,5 do 9,0 1) oznaczony wg wytycznych IBDiM, Informacje, instrukcje - zeszyt nr 48 [16],dotyczy tylko fazy projektowania składu MMA 2) dla warstwy wyrównawczej 3) specjalne warunki, obciążenie ruchem powolnym, stacjonarnym, skanalizowanym, itp Wytwarzanie mieszanki mineralno-asfaltowej Mieszankę mineralno-asfaltową produkuje się w otaczarce o mieszaniu cyklicznym lub ciągłym zapewniającej prawidłowe dozowanie składników, ich wysuszenie i wymieszanie oraz zachowanie temperatury składników i gotowej mieszanki mineralno-asfaltowej. Dozowanie składników, w tym także wstępne, powinno być wagowe i zautomatyzowane oraz zgodne z receptą. Dopuszcza się dozowanie objętościowe asfaltu, przy uwzględnieniu zmiany jego gęstości w zależności od temperatury. Dla kategorii ruchu od KR5 do KR6 dozowanie składników powinno być sterowane elektronicznie. Tolerancje dozowania składników mogą wynosić: jedna działka elementarna wagi, względnie 80

81 przepływomierza, lecz nie więcej niż 2 % w stosunku do masy składnika. Jeżeli jest przewidziane dodanie środka adhezyjnego, to powinien on być dozowany do asfaltu w sposób i w ilościach określonych w recepcie. Asfalt w zbiorniku powinien być ogrzewany w sposób pośredni, z układem termostatowania, zapewniającym utrzymanie stałej temperatury z tolerancją 5 o C. Temperatura asfaltu w zbiorniku powinna wynosić: - dla D 50 od 145 o C do 165 o C, - dla D 70 od 140 o C do 160 o C, - dla D 100 od 135 o C do 160 o C, - dla polimeroasfaltu - wg wskazań producenta polimeroasfaltu. Kruszywo powinno być wysuszone i tak podgrzane, aby mieszanka mineralna po dodaniu wypełniacza uzyskała właściwą temperaturę. Maksymalna temperatura gorącego kruszywa nie powinna być wyższa o więcej niż 30 o C od maksymalnej temperatury mieszanki mineralno-asfaltowej. Temperatura mieszanki mineralno-asfaltowej powinna wynosić: - z D 50 od 140 o C do 170 o C, - z D 70 od 135 o C do 165 o C, - z D 100 od 130 o C do 160 o C, - z polimeroasfaltem - wg wskazań producenta polimeroasfaltu Przygotowanie podłoża Podłoże pod warstwę nawierzchni z betonu asfaltowego powinno być wyprofilowane i równe. Powierzchnia podłoża powinna być sucha i czysta. Nierówności podłoża pod warstwy asfaltowe nie powinny być większe od podanych w tablicy 7. Tablica 7. Maksymalne nierówności podłoża pod warstwy asfaltowe, mm Lp. Drogi i place Podłoże pod warstwę ścieralną wiążącą i wzmacniającą 1 Drogi klasy A, S i GP Drogi klasy G i Z Drogi klasy L i D oraz place i parkingi W przypadku gdy nierówności podłoża są większe od podanych w tablicy 7, podłoże należy wyrównać poprzez frezowanie lub ułożenie warstwy wyrównawczej. Przed rozłożeniem warstwy nawierzchni z betonu asfaltowego, podłoże należy skropić emulsją asfaltową lub asfaltem upłynnionym w ilości ustalonej w SST. Zalecane ilości asfaltu po odparowaniu wody z emulsji lub upłynniacza podano w tablicy 8. Powierzchnie czołowe krawężników, włazów, wpustów itp. urządzeń powinny być pokryte asfaltem lub materiałem uszczelniającym określonym w SST i zaakceptowanym przez Inżyniera. Tablica 8. Zalecane ilości asfaltu po odparowaniu wody z emulsji asfaltowej lub upłynniacza z asfaltu upłynnionego Lp. Podłoże do wykonania warstwy z mieszanki betonu asfaltowego Podłoże pod warstwę asfaltową 1 Podbudowa/nawierzchnia tłuczniowa od 0,7 do 1,0 2 Podbudowa z kruszywa stabilizowanego od 0,5 do 0,7 mechanicznie 3 Podbudowa z chudego betonu lub gruntu od 0,3 do 0,5 stabilizowanego cementem 4 Nawierzchnia asfaltowa o chropowatej powierzchni od 0,2 do 0,5 Ilość asfaltu po odparowaniu wody z emulsji lub upłynniacza z asfaltu upłynnionego, kg/m Połączenie międzywarstwowe Każdą ułożoną warstwę należy skropić emulsją asfaltową lub asfaltem upłynnionym przed ułożeniem następnej, w celu zapewnienia odpowiedniego połączenia międzywarstwowego, w ilości ustalonej w SST. Zalecane ilości asfaltu po odparowaniu wody z emulsji asfaltowej lub upłynniacza podano w tablicy 9. Tablica 9. Zalecane ilości asfaltu po odparowaniu wody z emulsji asfaltowej lub upłynniacza z asfaltu upłynnionego Lp. Połączenie nowych warstw Ilość asfaltu po odparowaniu wody z emulsji lub upłynniacza z asfaltu 81

82 upłynnionego kg/m 2 1 Podbudowa asfaltowa 2 Asfaltowa warstwa wyrównawcza lub od 0,3 do 0,5 wzmacniająca 3 Asfaltowa warstwa wiążąca od 0,1 do 0,3 Skropienie powinno być wykonane z wyprzedzeniem w czasie przewidzianym na odparowanie wody lub ulotnienie upłynniacza; orientacyjny czas wyprzedzenia wynosi co najmniej: 8 h przy ilości powyżej 1,0 kg/m 2 emulsji lub asfaltu upłynnionego, 2 h przy ilości od 0,5 do 1,0 kg/m 2 emulsji lub asfaltu upłynnionego, 0,5 h przy ilości od 0,2 do 0,5 kg/m 2 emulsji lub asfaltu upłynnionego. Wymaganie nie dotyczy skropienia rampą otaczarki Warunki przystąpienia do robót Warstwa nawierzchni z betonu asfaltowego może być układana, gdy temperatura otoczenia jest nie niższa od +5 o C dla wykonywanej warstwy grubości 8 cm i C dla wykonywanej warstwy grubości 8 cm. Nie dopuszcza się układania mieszanki mineralno-asfaltowej na mokrym podłożu, podczas opadów atmosferycznych oraz silnego wiatru (V 16 m/s) Zarób próbny Wykonawca przed przystąpieniem do produkcji mieszanek mineralno-asfaltowych jest zobowiązany do przeprowadzenia w obecności Inżyniera kontrolnej produkcji. Sprawdzenie zawartości asfaltu w mieszance określa się wykonując ekstrakcję. Tolerancje zawartości składników mieszanki mineralno-asfaltowej względem składu zaprojektowanego podano w tablicy 10. Tablica 10. Tolerancje zawartości składników mieszanki mineralno-asfaltowej względem składu zaprojektowanego przy badaniu pojedynczej próbki metodą ekstrakcji, % m/m Lp. Składniki mieszanki mineralno-asfaltowej Mieszanki mineralno-asfaltowe do nawierzchni dróg o kategorii ruchu KR 1 lub KR 2 KR 3 do KR 6 1 Ziarna pozostające na sitach o oczkach mm: 31,5; 25,0; 20,0; 16,0; 12,8; 9,6; 8,0; 6,3; 4,0; 2,0 5,0 4,0 2 Ziarna pozostające na sitach o oczkach # mm: 3,0 2,0 0,85; 0,42; 0,30; 0,18; 0,15; 0,075 3 Ziarna przechodzące przez sito o oczkach 2,0 1,5 0,075mm 4 Asfalt 0,5 0, Odcinek próbny Jeżeli w SST przewidziano konieczność wykonania odcinka próbnego, to co najmniej na 3 dni przed rozpoczęciem robót, Wykonawca wykona odcinek próbny w celu: stwierdzenia czy użyty sprzęt jest właściwy, określenia grubości warstwy mieszanki mineralno-asfaltowej przed zagęszczeniem, koniecznej do uzyskania wymaganej w dokumentacji projektowej grubości warstwy, określenia potrzebnej ilości przejść walców dla uzyskania prawidłowego zagęszczenia warstwy. Do takiej próby Wykonawca użyje takich materiałów oraz sprzętu, jakie będą stosowane do wykonania warstwy nawierzchni. Odcinek próbny powinien być zlokalizowany w miejscu wskazanym przez Inżyniera. Wykonawca może przystąpić do wykonywania warstwy nawierzchni po zaakceptowaniu odcinka próbnego przez Inżyniera Wykonanie warstwy z betonu asfaltowego Mieszanka mineralno-asfaltowa powinna być wbudowywana układarką wyposażoną w układ z automatycznym sterowaniem grubości warstwy i utrzymywaniem niwelety zgodnie z dokumentacją projektową. Temperatura mieszanki wbudowywanej nie powinna być niższa od minimalnej temperatury mieszanki podanej w pkcie 5.3. Zagęszczanie mieszanki powinno odbywać się bezzwłocznie zgodnie ze schematem przejść walca ustalonym na odcinku próbnym. 82

83 Początkowa temperatura mieszanki w czasie zagęszczania powinna wynosić nie mniej niż: - dla asfaltu D o C, - dla asfaltu D o C, - dla asfaltu D o C, - dla polimeroasfaltu - wg wskazań producenta polimeroasfaltów. Zagęszczanie należy rozpocząć od krawędzi nawierzchni ku osi. Wskaźnik zagęszczenia ułożonej warstwy powinien być zgodny z wymaganiami podanymi w tablicach 4 i 6. Złącza w nawierzchni powinny być wykonane w linii prostej, równolegle lub prostopadle do osi drogi. Złącza w konstrukcji wielowarstwowej powinny być przesunięte względem siebie co najmniej o 15 cm. Złącza powinny być całkowicie związane, a przylegające warstwy powinny być w jednym poziomie. Złącze robocze powinno być równo obcięte i powierzchnia obciętej krawędzi powinna być posmarowana asfaltem lub oklejona samoprzylepną taśmą asfaltowo-kauczukową. Sposób wykonywania złącz roboczych powinien być zaakceptowany przez Inżyniera. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w OST D-M Wymagania ogólne pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien wykonać badania asfaltu, wypełniacza oraz kruszyw przeznaczonych do produkcji mieszanki mineralno-asfaltowej i przedstawić wyniki tych badań Inżynierowi do akceptacji Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów Częstotliwość oraz zakres badań i pomiarów w czasie wytwarzania mieszanki mineralno-asfaltowej podano w tablicy Skład i uziarnienie mieszanki mineralno-asfaltowej Badanie składu mieszanki mineralno-asfaltowej polega na wykonaniu ekstrakcji wg PN-S-04001:1967 [8]. Wyniki powinny być zgodne z receptą laboratoryjną z tolerancją określoną w tablicy 10. Dopuszcza się wykonanie badań innymi równoważnymi metodami Badanie właściwości asfaltu Dla każdej cysterny należy określić penetrację i temperaturę mięknienia asfaltu Badanie właściwości wypełniacza Na każde 100 Mg zużytego wypełniacza należy określić uziarnienie i wilgotność wypełniacza. Tablica 11. Częstotliwość oraz zakres badań i pomiarów podczas wytwarzania mieszanki mineralno-asfaltowej Lp. Wyszczególnienie badań Częstotliwość badań Minimalna liczba badań na dziennej działce roboczej 1 Skład i uziarnienie mieszanki mineralnoasfaltowej pobranej w wytwórni 2 Właściwości asfaltu dla każdej dostawy (cysterny) 3 Właściwości wypełniacza 1 na 100 Mg 4 Właściwości kruszywa przy każdej zmianie 1 próbka przy produkcji do 500 Mg 2 próbki przy produkcji ponad 500 Mg 5 Temperatura składników mieszanki dozór ciągły mineralno-asfaltowej 6 Temperatura mieszanki mineralnoasfaltowej każdy pojazd przy załadunku i w czasie wbudowywania 7 Wygląd mieszanki mineralno-asfaltowej jw. 8 Właściwości próbek mieszanki mineralnoasfaltowej pobranej w wytwórni jeden raz dziennie lp.1 i lp.8 badania mogą być wykonywane zamiennie wg PN-S-96025:2000 [10] Badanie właściwości kruszywa Przy każdej zmianie kruszywa należy określić klasę i gatunek kruszywa Pomiar temperatury składników mieszanki mineralno-asfaltowej Pomiar temperatury składników mieszanki mineralno-asfaltowej polega na odczytaniu temperatury na skali odpowiedniego termometru zamontowanego na otaczarce. Temperatura powinna być zgodna z wymaganiami podanymi w recepcie laboratoryjnej i SST Pomiar temperatury mieszanki mineralno-asfaltowej Pomiar temperatury mieszanki mineralno-asfaltowej polega na kilkakrotnym zanurzeniu termometru w 83

84 mieszance i odczytaniu temperatury. Dokładność pomiaru 2 o C. Temperatura powinna być zgodna z wymaganiami podanymi w SST Sprawdzenie wyglądu mieszanki mineralno-asfaltowej Sprawdzenie wyglądu mieszanki mineralno-asfaltowej polega na ocenie wizualnej jej wyglądu w czasie produkcji, załadunku, rozładunku i wbudowywania Właściwości mieszanki mineralno-asfaltowej Właściwości mieszanki mineralno-asfaltowej należy określać na próbkach zagęszczonych metodą Marshalla. Wyniki powinny być zgodne z receptą laboratoryjną Badania dotyczące cech geometrycznych i właściwości warstw nawierzchni z betonu asfaltowego Częstotliwość oraz zakres badań i pomiarów Częstotliwość oraz zakres badań i pomiarów wykonanych warstw nawierzchni z betonu asfaltowego podaje tablica 12. Tablica 12. Częstotliwość oraz zakres badań i pomiarów wykonanej warstwy z betonu asfaltowego Lp. Badana cecha Minimalna częstotliwość badań i pomiarów 1 Szerokość warstwy 2 razy na odcinku drogi o długości 1 km 2 Równość podłużna warstwy każdy pas ruchu planografem lub łatą co 10 m 3 Równość poprzeczna warstwy nie rzadziej niż co 5m 4 Spadki poprzeczne warstwy 10 razy na odcinku drogi o długości 1 km 5 Rzędne wysokościowe warstwy pomiar rzędnych niwelacji podłużnej i poprzecznej oraz usytuowania osi według 6 Ukształtowanie osi w planie dokumentacji budowy 7 Grubość warstwy 2 próbki z każdego pasa o powierzchni do 3000 m 2 8 Złącza podłużne i poprzeczne cała długość złącza 9 Krawędź, obramowanie warstwy cała długość 10 Wygląd warstwy ocena ciągła 11 Zagęszczenie warstwy 2 próbki z każdego pasa o powierzchni do 3000 m 2 12 Wolna przestrzeń w warstwie jw Szerokość warstwy Szerokość warstwy ścieralnej z betonu asfaltowego powinna być zgodna z dokumentacją projektową, z tolerancją +5 cm. Szerokość warstwy asfaltowej niżej położonej, nie ograniczonej krawężnikiem lub opornikiem w nowej konstrukcji nawierzchni, powinna być szersza z każdej strony co najmniej o grubość warstwy na niej położonej, nie mniej jednak niż 5 cm Równość warstwy Nierówności podłużne i poprzeczne warstw z betonu asfaltowego mierzone wg BN-68/ [11] nie powinny być większe od podanych w tablicy 13. Tablica 13. Dopuszczalne nierówności warstw asfaltowych, mm Lp. Drogi i place Warstwa ścieralna Warstwa Warstwa wiążąca wzmacniająca 1 Drogi klasy A, S i GP Drogi klasy G i Z Drogi klasy L i D oraz place i parkingi Spadki poprzeczne warstwy Spadki poprzeczne warstwy z betonu asfaltowego na odcinkach prostych i na łukach powinny być zgodne z dokumentacją projektową, z tolerancją 0,5 % Rzędne wysokościowe Rzędne wysokościowe warstwy powinny być zgodne z dokumentacją projektową, z tolerancją 1 cm Ukształtowanie osi w planie Oś warstwy w planie powinna być usytuowana zgodnie z dokumentacją projektową, z tolerancją 5 cm Grubość warstwy Grubość warstwy powinna być zgodna z grubością projektową, z tolerancją 10 %. Wymaganie to nie dotyczy warstw o grubości projektowej do 2,5 cm dla której tolerancja wynosi 5 mm i warstwy o grubości od 2,5 do 3,5 cm, dla której tolerancja wynosi 5 mm Złącza podłużne i poprzeczne Złącza w nawierzchni powinny być wykonane w linii prostej, równolegle lub prostopadle do osi. Złącza w konstrukcji wielowarstwowej powinny być przesunięte względem siebie co najmniej o 15 cm. Złącza powinny być całkowicie związane, a przylegające warstwy powinny być w jednym poziomie Krawędź, obramowanie warstwy 84

85 Warstwa ścieralna przy opornikach drogowych i urządzeniach w jezdni powinna wystawać od 3 do 5 mm ponad ich powierzchnię. Warstwy bez oporników powinny być wyprofilowane a w miejscach gdzie zaszła konieczność obcięcia pokryte asfaltem Wygląd warstwy Wygląd warstwy z betonu asfaltowego powinien mieć jednolitą teksturę, bez miejsc przeasfaltowanych, porowatych, łuszczących się i spękanych Zagęszczenie warstwy i wolna przestrzeń w warstwie Zagęszczenie i wolna przestrzeń w warstwie powinny być zgodne z wymaganiami ustalonymi w SST i recepcie laboratoryjnej. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w OST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest m 2 (metr kwadratowy) warstwy nawierzchni z betonu asfaltowego. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w OST D-M Wymagania ogólne pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową i SST, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pktu 6 i PN-S-96025:2000[10] dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w OST D-M Wymagania ogólne pkt Cena jednostki obmiarowej Cena wykonania 1 m 2 warstwy nawierzchni z betonu asfaltowego obejmuje: prace pomiarowe i roboty przygotowawcze, oznakowanie robót, zgodnie z zatwierdzonym projektem organizacji ruchu, dostarczenie materiałów, wyprodukowanie mieszanki mineralno-asfaltowej i jej transport na miejsce wbudowania, posmarowanie lepiszczem krawędzi urządzeń obcych i krawężników, skropienie międzywarstwowe, rozłożenie i zagęszczenie mieszanki mineralno-asfaltowej, obcięcie krawędzi i posmarowanie asfaltem, przeprowadzenie pomiarów i badań laboratoryjnych, wymaganych w specyfikacji technicznej. 10. PRZEPISY ZWIĄZANE Normy 1. PN-B-11111:1996 Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Żwir i mieszanka 2. PN-B-11112:1996 Kruszywa mineralne. Kruszywa łamane do nawierzchni drogowych 3. PN-B-11113:1996 Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. 4.PN-B-11115:1998 Piasek Kruszywa mineralne. Kruszywa sztuczne z żużla stalowniczego do nawierzchni drogowych 5. PN-C-04024:1991 Ropa naftowa i przetwory naftowe. Pakowanie, znakowanie i transport 6. PN-C-96170:1965 Przetwory naftowe. Asfalty drogowe 7. PN-C-96173:1974 Przetwory naftowe. Asfalty upłynnione AUN do nawierzchni drogowych 8. PN-S-04001:1967 Drogi samochodowe. Metody badań mas mineralno-bitumicznych i nawierzchni bitumicznych 9. PN-S-96504:1961 Drogi samochodowe. Wypełniacz kamienny do mas bitumicznych 10. PN-S-96025:2000 Drogi samochodowe i lotniskowe. Nawierzchnie asfaltowe. Wymagania 11. BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą Inne dokumenty 12. Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych. IBDiM, Warszawa, Tymczasowe wytyczne techniczne. Polimeroasfalty drogowe. TWT-PAD-97. Informacje, instrukcje - zeszyt 54, IBDiM, Warszawa, Warunki techniczne. Drogowe kationowe emulsje asfaltowe EmA-99. Informacje, instrukcje - zeszyt 60, IBDiM, Warszawa, WT/MK-CZDP84 Wytyczne techniczne oceny jakości grysów i żwirów kruszonych z naturalnie rozdrobnionego surowca skalnego przeznaczonego do nawierzchni drogowych, CZDP, Warszawa, Zasady projektowania betonu asfaltowego o zwiększonej odporności na odkształcenia trwałe. Wytyczne oznaczania 85

86 odkształcenia i modułu sztywności mieszanek mineralno-bitumicznych metodą pełzania pod obciążeniem statycznym. Informacje, instrukcje - zeszyt 48, IBDiM, Warszawa, Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz.U. Nr 43 z 1999 r., poz. 430). INFORMACJA AKTUALIZACYJNA O ASFALTACH WPROWADZONYCH NORMĄ PN-EN 12591: Zmiany aktualizacyjne w OST Niniejsza informacja dotyczy stosowania asfaltów wg PN-EN 12591:2004 w OST, wydanych przez GDDP w 2001 r., uwzględniających założenia Katalogu typowych konstrukcji nawierzchni podatnych i półsztywnych (KTKNPP), GDDP - IBDiM, Warszawa 1997: 1. D Podbudowa z betonu asfaltowego 2. D Nawierzchnia z betonu asfaltowego 3. D Nawierzchnia z asfaltu lanego 4. D Nawierzchnia z asfaltu twardolanego 5. D Nawierzchnia z mieszanki mastyksowo-grysowej (SMA) 6. D Nawierzchnia z asfaltu piaskowego. Niniejsza informacja dotyczy również innych OST uwzględniających roboty z wykorzystaniem lepiszcza asfaltowego. 2. Zalecane lepiszcza asfaltowe W związku z wprowadzeniem PN-EN 12591:2004, Instytut Badawczy Dróg i Mostów w porozumieniu z Generalną Dyrekcją Dróg Krajowych i Autostrad uaktualnił zalecenia doboru lepiszcza asfaltowego do mieszanek mineralno-asfaltowych w Katalogu typowych konstrukcji nawierzchni podatnych i półsztywnych, który był podstawą opracowania OST wymienionych w punkcie 1. Nowe zalecenia przedstawia tablica 1. Tablica 1. Zalecane lepiszcza asfaltowe do mieszanek mineralno-asfaltowych według przeznaczenia mieszanki i obciążenia drogi ruchem Typ mieszanki Tablica zał. Kategoria ruchu A i przeznaczenie KTKNPP KR1-2 KR3-4 KR5-6 Beton asfaltowy do podbudowy Tablica A 50/70 35/50 35/50 Beton asfaltowy do warstwy wiążącej Tablica C 50/70 Mieszanki mineralno-asfaltowe do warstwy Tablica E ścieralnej (beton asfaltowy, mieszanka SMA, mieszanka MNU) Uwaga: 1 - do cienkich warstw Oznaczenia: 50/70 DE80 A,B,C DE150 A,B,C 1 35/50 DE30 A,B,C DE80 A,B,C DP30 DP80 50/70 DE30 A,B,C DE80 A,B,C 1 35/50 DE30 A,B,C DP30 DE30 A,B,C DE80 A,B,C 1 86

87 KTKNPP - Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych, SMA - mieszanka mastyksowo-grysowa, MNU - mieszanka o nieciągłym uziarnieniu, 35/50 - asfalt wg PN-EN 12591:2004, zastępujący asfalt D-50 wg PN-C-96170:1965, 50/70 - asfalt wg PN-EN 12591:2004, zastępujący asfalt D-70 wg PN-C-96170:1965, DE, DP - polimeroasfalt wg TWT PAD-97 Tymczasowe wytyczne techniczne. Polimeroasfalty drogowe. Informacje, instrukcje - zeszyt 54, IBDiM, Warszawa Wymagania wobec asfaltów drogowych W związku z wprowadzeniem PN-EN 12591:2004, Instytut Badawczy Dróg i Mostów w porozumieniu z Generalną Dyrekcją Dróg Krajowych i Autostrad ustalił wymagane właściwości dla asfaltów z dostosowaniem do warunków polskich - tablica 2. Tablica 2. Podział rodzajowy i wymagane właściwości asfaltów drogowych o penetracji od 20 0,1 mm do 330 0,1 mm wg PN-EN 12591:2004 z dostosowaniem do warunków polskich Lp. Właściwości Metod a Rodzaj asfaltu badani a 20/ 30 35/5 0 50/7 0 70/ / / /3 30 WŁAŚCIWOŚCI OBLIGATORYJNE 1 Penetracja w 0,1m PN-EN C m Temperatura C PN-EN mięknienia Temperatura C PN-EN zapłonu, nie mniej niż Zawartość składników rozpuszczalnych, nie mniej niż Zmiana masy po starzeniu (ubytek lub przyrost) nie więcej niż Pozostała penetracja po starzeniu, nie mniej niż Temperatura mięknienia po starzeniu, nie mniej niż % m/m % m/m % C PN-EN PN-EN WŁAŚCIWOŚCI SPECJALNE KRAJOWE Zawartość 8 parafiny, 0,5 0,5 0,5 0,8 0,8 1,0 1,0 PN-EN PN-EN % PN-EN ,2 2,2 2,2 2,2 2,2 2,2 2,2 87

88 9 10 nie więcej niż Wzrost temp. mięknienia po starzeniu, nie więcej niż Temperatura łamliwości, nie więcej niż C C 1 PN-EN PN-EN Nie określ a się Niniejsza aktualizacja OST została wprowadzona do stosowania przez Generalną Dyrekcję Dróg Krajowych i Autostrad pismem nr GDDKiA-BRI 3/211/3/03 z dnia oraz uwzględnia zmianę nr normy PN-EN :2002 (U) na PN-EN:12591:2004 w 2004 r. 88

89 D a NAWIERZCHNIA Z BETONU ASFALTOWEGO. WARSTWA ŚCIERALNA wg WT-1 i WT-2 1. Wstęp 1.1. Przedmiot OST Przedmiotem niniejszej ogólnej specyfikacji technicznej (OST) są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem warstwy ścieralnej z betonu asfaltowego Zakres stosowania OST Ogólna specyfikacja techniczna (OST) jest materiałem pomocniczym do opracowania specyfikacji technicznej wykonania i odbioru robót budowlanych (ST) stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach i ulicach Zakres robót objętych OST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem i odbiorem warstwy ścieralnej z betonu asfaltowego wg PN-EN [50] i WT-2 [80] [81] z mieszanki mineralno-asfaltowej dostarczonej od producenta. W przypadku produkcji mieszanki mineralno-asfaltowej przez Wykonawcę dla potrzeb budowy, Wykonawca zobowiązany jest prowadzić zakładową kontrolę produkcji (ZKP) zgodnie z PN-EN [53]. Warstwę ścieralną z betonu asfaltowego można wykonywać dla dróg kategorii ruchu od KR1 do KR6 (określenie kategorii ruchu podano w punkcie 1.4.7). Dopuszcza się stosowanie warstwy ścieralnej betonu asfaltowego AC11S na obiektach mostowych, jeżeli nawierzchnia dojazdów do mostu jest wykonana z betonu asfaltowego. Stosowane mieszanki betonu asfaltowego o wymiarze D podano w tablicy 1. Tablica 1. Stosowane mieszanki Kategoria Mieszanki o wymiarze D Ruchu 1), mm KR 1-2 KR 3-4 KR 5-6 AC5S, AC8S, AC11S AC8S, AC11S AC8S 2), AC11S 2) 1) Podział ze względu na wymiar największego kruszywa w mieszance patrz punkt ) Dopuszczony do stosowania w terenach górskich Określenia podstawowe Nawierzchnia konstrukcja składająca się z jednej lub kilku warstw służących do przejmowania i rozkładania obciążeń od ruchu pojazdów na podłoże Warstwa ścieralna górna warstwa nawierzchni będąca w bezpośrednim kontakcie z kołami pojazdów Mieszanka mineralno-asfaltowa (MMA) mieszanka kruszyw i lepiszcza asfaltowego Wymiar mieszanki mineralno-asfaltowej określenie mieszanki mineralno-asfaltowej, ze względu na największy wymiar kruszywa D, np. wymiar 5, 8, Beton asfaltowy mieszanka mineralno-asfaltowa, w której kruszywo o uziarnieniu ciągłym lub nieciągłym tworzy strukturę wzajemnie klinującą się Uziarnienie skład ziarnowy kruszywa, wyrażony w procentach masy ziaren przechodzących przez określony zestaw sit Kategoria ruchu obciążenie drogi ruchem samochodowym, wyrażone w osiach obliczeniowych (100 kn) wg Katalogu typowych konstrukcji nawierzchni podatnych i półsztywnych GDDKiA [82] Wymiar kruszywa wielkość ziaren kruszywa, określona przez dolny (d) i górny (D) wymiar sita Kruszywo grube kruszywo z ziaren o wymiarze: D 45 mm oraz d > 2 mm. 89

90 Kruszywo drobne kruszywo z ziaren o wymiarze: D 2 mm, którego większa część pozostaje na sicie 0,063 mm Pył kruszywo z ziaren przechodzących przez sito 0,063 mm Wypełniacz kruszywo, którego większa część przechodzi przez sito 0,063 mm. (Wypełniacz mieszany kruszywo, które składa się z wypełniacza pochodzenia mineralnego i wodorotlenku wapnia. Wypełniacz dodany wypełniacz pochodzenia mineralnego, wyprodukowany oddzielnie) Kationowa emulsja asfaltowa emulsja, w której emulgator nadaje dodatnie ładunki cząstkom zdyspergowanego asfaltu Połączenia technologiczne połączenia rożnych warstw ze sobą lub tych samych warstw wykonywanych w rożnym czasie nie będących połączeniem międzywarstwowym Złącza podłużne i poprzeczne połączenia tego samego materiału wbudowywanego w rożnym czasie Spoiny połączenia rożnych materiałów, np. asfaltu lanego i betonu asfaltowego oraz warstwy asfaltowej z urządzeniami obcymi w nawierzchni lub ją ograniczającymi Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w OST D-M Wymagania ogólne pkt Symbole i skróty dodatkowe AC_S beton asfaltowy do warstwy ścieralnej PMB polimeroasfalt (ang. polymer modified bitumen), MG asfalt wielorodzajowy (ang. multigrade), D górny wymiar sita (przy określaniu wielkości ziaren kruszywa), d dolny wymiar sita (przy określaniu wielkości ziaren kruszywa), C kationowa emulsja asfaltowa, NPD właściwość użytkowa nie określana (ang. No Performance Determined; producent może jej nie określać), TBR do zadeklarowania (ang. To Be Reported; producent może dostarczyć odpowiednie informacje, jednak nie jest do tego zobowiązany), IRI międzynarodowy wskaźnik równości (ang. International Roughness Index), MOP miejsce obsługi podróżnych. ZKP zakładowa kontrola produkcji Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w OST D-M Wymagania ogólne [1] pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w OST D-M Wymagania ogólne [1] pkt Materiały 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w OST D-M Wymagania ogólne [1] pkt 2. Wykonawca powinien przedstawić Inżynierowi dokumenty potwierdzające przydatność wszystkich materiałów stosowanych do wykonania warstw asfaltowych. W przypadku zmiany rodzaju i właściwości materiałów należy ponownie wykazać ich przydatność do przewidywanego celu. Wbudowywana mieszanka mineralno-asfaltowa może pochodzić z kilku wytwórni pod warunkiem, że jest produkowana z tych samych materiałów (o ustalonej przydatności ) i w oparciu o takie samo badanie typu Lepiszcza asfaltowe Należy stosować asfalty drogowe wg PN-EN [24] lub polimeroasfalty wg PN-EN [64] [64a] oraz asfalty drogowe wielorodzajowe wg PN-EN [63] [63a]. Rodzaje stosowanych lepiszcz asfaltowych podano w tablicy 2. Oprócz lepiszcz wymienionych w 90

91 tablicy 2 można stosować inne lepiszcza nienormowe według aprobat technicznych. Tablica 2. Zalecane lepiszcza asfaltowe do warstwy ścieralnej z betonu asfaltowego Kategoria ruchu Mieszanka ACS Gatunek lepiszcza asfalt drogowy polimeroasfalt KR1 KR2 AC5S, AC8S, AC11S 50/70, 70/100 MG 50/70-54/64 - KR3 KR4 AC8S, AC11S 50/70 MG 50/70-54/64 KR5 KR6 AC8S, AC11S - PMB 45/80-55 PMB 45/80-65 PMB 45/80-55 PMB 45/80-65 PMB 45/80-80 Asfalty drogowe powinny spełniać wymagania podane w tablicy 3. Polimeroasfalty powinny spełniać wymagania podane w tablicy 4. Asfalt wielorodzajowy powinien spełniać wymagania podane w tablicy 5. Tablica 3. Wymagania wobec asfaltów drogowych wg PN-EN [24] Lp. Właściwości Jednostka Metoda badania WŁAŚCIWOŚCI OBLIGATORYJNE 1 Penetracja w 25 C 0,1 mm PN-EN 1426 [21] 2 Temperatura mięknienia C PN-EN 1427 [22] 3 Temperatura zapłonu, C PN-EN nie mniej niż 4 Zawartość składników rozpuszczalnych, nie mniej niż 5 Zmiana masy po starzeniu (ubytek lub przyrost), nie więcej niż % m/m % m/m Rodzaj asfaltu 50/70 70/ [67] PN-EN [25] PN-EN [30] 0,5 0,8 6 Pozostała penetracja po % PN-EN starzeniu, nie mniej niż [21] 7 Temperatura mięknienia po C PN-EN starzeniu, nie mniej niż [22] 8 Wzrost temp. mięknienia po starzeniu, nie więcej niż C PN-EN 1427 [22] 9 9 WŁAŚCIWOŚCI SPECJALNE KRAJOWE 9 Temperatura łamliwości C PN-EN Fraassa, nie więcej niż [26] 10 Indeks penetracji - PN-EN [24] Brak wymagań Brak wymagań 11 Lepkość dynamiczna w 60 C Pa s PN-EN [28] Brak wymagań Brak wymagań 12 Lepkość kinematyczna w 135 C mm 2 /s PN-EN [27] Brak wymagań Brak wymagań Tablica 4. Wymagania wobec asfaltów modyfikowanych polimerami (polimeroasfaltów) wg PN-EN 14023:2011/Ap1: [64a] Wymaganie Właściwoś Metoda Jed- Gatunki asfaltów modyfikowanych 91

92 podstawowe ć badania nostk a Konsystencja w pośrednich temperaturach eksploatacyjnych Konsystencja w wysokich temper atu- rach eksploatacyjnych Kohezja Stałość konsystencji (Odporność na starzenie) wg PN-EN [30] Inne właściwości Wymagania Dodatkowe Penetracja w 25 C Temperatur a mięknienia Siła rozciągania (metoda z duktylometrem, rozciąganie 50 mm/min) Rozciągani e bezpośredn ie w 5 C (rozciągani e 100 mm/min) Wahadło Vialit (meto-da uderzenia) Zmiana masy Pozostała penetracja Wzrost temperatury mięknienia Temperatur a zapłonu Temperatur a łamliwości PN-EN 1426 [21] PN-EN 1427 [22] PN-EN [60] P N-EN [61] PN-EN [58] P N-EN [61] PN-EN [59] PN-EN [30] PN-EN 1426 [21] PN-EN 1427 [22] PN-EN ISO 2592 [68] PN-EN [26] 0,1 mm polimerami (PMB) 45/ / /80-80 wym a- ganie klas a wym a- ganie klas a wym a- ganie klas a C J/cm 2 3 w 5 C 2 2 w 10 C 6 TBR b (w 10 C ) J/cm 2 NR a 0 NR a 0 NR a 0 J/cm 2 NR a 0 NR a 0 NR a 0 % 0,5 3 0,5 3 0,5 3 % C C C Nawrót PN-EN %

93 Wymagania Dodatkowe sprężysty w 25 C Nawrót sprężysty w 10 C Zakres plastycznoś ci Stabilność magazyno wa-nia. Różnica temperatur mięknienia Stabilność magazyno wa-nia. Różnica penetracji Spadek tem- perat ury mięknienia po starzeniu wg PN-EN [30] Nawrót sprę-żysty w 25 C po starzeniu wg PN-EN [30] Nawrót sprę-żysty w 10 C po starzeniu wg PN-EN [30] [56] PN-EN [64] Punkt PN-EN [57] PN-EN 1427 [22] PN-EN [57] PN-EN 1426 [21] PN-EN [29] PN-EN 1427 [22] PN-EN [30] PN-EN [56] NR a 0 NR a 0 TBR b 1 C NR a 0 NR a 0 NR a 0 C ,1 mm NR a 0 NR a 0 NR a 0 C TBR b 1 TBR b 1 TBR b 1 % NR a 0 NR a 0 TBR b 1 a NR No Requirements (brak wymagań) b TBR To Be Reported (do zadeklarowania) Tablica 5. Wymagania wobec asfaltu MG 50/70-54/64 wg PN-EN : /Ap1 i Ap2 [63a] Lp. Właściwości Jednostka Metoda asfalt 93

94 1 Penetracja w 25 C 2 Temperatura mięknienia 3 Indeks penetracji 4 Temperatura zapłonu, 5 Rozpuszczalność 6 Temperatura łamliwości Fraassa 7 Lepkość dynamiczna w 60 C 8 Lepkość kinematyczna w 135 C Właściwości po starzeniu 9 Pozostała penetracja po starzeniu 10 Wzrost temp. mięknienia po starzeniu 11 Zmiana masy po starzeniu 0,1 mm C - C % C Pa s mm 2 /s % C % badania MG 50/70-54/64 Wymaganie Klasa PN-EN [21] PN-EN [22] PN-EN ,3 do 3 2 [63] +2,0 PN-EN ISO [68] PN-EN ,0 [25] PN-EN [26] PN-EN [28] PN-EN Brak 0 [27] wymagań PN-EN 1426 [21] PN-EN 1427 [22] PN-EN [30] < 0, Składowanie asfaltu drogowego powinno się odbywać w zbiornikach, wykluczających zanieczyszczenie asfaltu i wyposażonych w system grzewczy pośredni (bez kontaktu asfaltu z przewodami grzewczymi). Zbiornik roboczy otaczarki powinien być izolowany termicznie, posiadać automatyczny system grzewczy z tolerancją ± 5 C oraz układ cyrkulacji asfaltu. Polimeroasfalt powinien być magazynowany w zbiorniku wyposażonym w system grzewczy pośredni z termostatem kontrolującym temperaturę z dokładnością ± 5 C. Zaleca się wyposażenie zbiornika w mieszadło. Zaleca się bezpośrednie zużycie polimeroasfaltu po dostarczeniu. Należy unikać wielokrotnego rozgrzewania i chłodzenia polimeroasfaltu w okresie jego stosowania oraz unikać niekontrolowanego mieszania polimeroasfaltów różnego rodzaju i klasy oraz z asfaltem zwykłym. Temperatura lepiszcza asfaltowego w zbiorniku magazynowym (roboczym) nie powinna przekraczać w okresie krótkotrwałym, nie dłuższym niż 5 dni, poniższych wartości: asfaltu drogowego 50/70 i 70/100: 180 C, polimeroasfaltu: wg wskazań producenta, asfaltu drogowego wielorodzajowego: wg wskazań producenta Kruszywo Do warstwy ścieralnej z betonu asfaltowego należy stosować kruszywo według PN-EN [49] i WT-1 Kruszywa 2014 [79], obejmujące kruszywo grube, kruszywo drobne i wypełniacz. W mieszance mineralno-asfaltowej jako kruszywo drobne należy stosować mieszankę kruszywa łamanego i niełamanego dla KR1 KR2 lub kruszywo łamane w 100% (dla kategorii KR3 do KR6 nie dopuszcza się stosowania kruszywa niełamanego drobnego). Jeżeli stosowana jest mieszanka kruszywa drobnego niełamanego i łamanego, to należy przyjąć proporcje kruszywa łamanego do niełamanego co najmniej 50/50. 94

95 Nie dopuszcza się użycia granulatu asfaltowego w warstwie ścieralnej. Kruszywa powinny spełniać wymagania podane w WT-1 Kruszywa 2014 [79] wg tablic poniżej. Tablica 6. Wymagane właściwości kruszywa grubego do warstwy ścieralnej z betonu asfaltowego Lp. Właściwości kruszywa KR1 KR2 KR3 KR4 KR5 KR6 1 Uziarnienie według PN-EN 933-1[6]; kategoria nie niższa niż: GC85/20 GC90/20 GC90/15 2 Tolerancja uziarnienia; odchylenia nie większe niż według kategorii: 3 Zawartość pyłu według PN-EN 933-1[6]; kategoria nie wyższa niż: 4 Kształt kruszywa według PN-EN [7] lub według PN-EN [8]; kategoria nie wyższa niż: 5 Procentowa zawartość ziaren o powierzchni przekruszonej i łamanej w kruszywie grubym według PN-EN [9]; kategoria nie niższa niż: 6 Odporność kruszywa na rozdrabnianie według normy PN-EN [13], badana na kruszywie o wymiarze 10/14, rozdział 5, kategoria nie wyższa niż: 7 Odporność na polerowanie kruszyw według PN-EN [18] (dotyczy warstwy ścieralnej), kategoria nie niższa niż: 8 Gęstość ziaren według PN-EN [16], rozdział 7, 8 lub 9: 9 Nasiąkliwość według PN-EN [16], rozdział 7, 8 lub 9: 10 Mrozoodporność według PN-EN [20], w 1 % NaCl (dotyczy warstwy ścieralnej); kategoria nie wyższa niż: 11 Zgorzel słoneczna bazaltu według PN-EN [19]; wymagana kategoria: 12 Skład chemiczny uproszczony opis petrograficzny według PN-EN [5] 13 Grube zanieczyszczenia lekkie według PN-EN [23], p.14.2; kategoria nie wyższa niż: 14 Rozpad krzemianowy żużla wielkopiecowego chłodzonego powietrzem według PN-EN G25/15 G20/15 G20/17,5 f2 G25/15 G20/15 f2 G25/15 G20/15 FI25 lub SI25 FI20 lub SI20 FI20 lub SI20 C deklarowana C95/1 C95/1 LA30 LA30 LA25 PSV44 deklarowana przez producenta deklarowana przez producenta 10 7 PSVDeklarowana, nie mniej niż 48*) deklarowana przez producenta deklarowana przez producenta f2 PSV50*) SBLA SBLA SBLA deklarowany przez producenta deklarowany przez producenta deklarowana przez producenta deklarowana przez producenta 7 deklarowany przez producenta mlpc 0,1 mlpc 0,1 mlpc 0,1 wymagana odporność wymagana odporność wymagana odporność 95

96 [23], p. 19.1: 15 Rozpad żelazowy żużla wielkopiecowego chłodzonego powietrzem według PN-EN [23], p. 19.2: 16 Stałość objętości kruszywa z żużla stalowniczego według PN-EN [23] p. 19.3; kategoria nie wyższa wymagana odporność V3,5 V3,5 wymagana odporność wymagana odporność niż: *) Kruszywa grube, które nie spełniają wymaganej kategorii wobec odporności na polerowanie (PSV), mogą być stosowane, jeśli są używane w mieszance kruszyw (grubych), która obliczeniowo osiąga podaną wartość wymaganej kategorii. Obliczona wartość (PSV) mieszanki kruszywa grubego jest średnią ważoną wynikającą z wagowego udziału każdego z rodzajów kruszyw grubych przewidzianych do zastosowania w mieszance mineralno-asfaltowej oraz kategorii odporności na polerowania każdego z tych kruszyw. Można mieszać tylko kruszywa grube kategorii PSV44 i wyższej. Kruszywo niełamane drobne lub o ciągłym uziarnieniu do D 8 do warstwy ścieralnej z betonu asfaltowego powinno spełniać wymagania podane w tablicy 7. Tablica 7. Wymagane właściwości kruszywa niełamanego drobnego lub o ciągłym uziarnieniu do D 8 do warstwy ścieralnej z betonu asfaltowego Wymagania w zależności od Lp. Właściwości kruszywa kategorii ruchu KR1 KR2 1 Uziarnienie według PN-EN [6], wymagana GF85 lub GA85 kategoria: 2 Tolerancja uziarnienia; odchylenie nie większe niż GTCNR według kategorii: 3 Zawartość pyłów według PN-EN [6], 3 kategoria nie wyższa niż: 4 Jakość pyłów według PN-EN [11]; kategoria MBF10 nie wyższa niż: 5 Kanciastość kruszywa drobnego lub kruszywa 0/2 wydzielonego z kruszywa o ciągłym uziarnieniu Ecs Deklarowana według PN-EN [10], rozdz. 8, kategoria nie niższa niż: 6 Gęstość ziaren według PN-EN [16], rozdz. 7, 8 lub 9: deklarowana przez producenta 7 Nasiąkliwość według PN-EN [16], rozdz. 7, 8 lub 9 deklarowana przez producenta 8 Grube zanieczyszczenia lekkie, według PN-EN [23] p. 14.2, kategoria nie wyższa niż: mlpc0,1 Kruszywo łamane drobne lub o ciągłym uziarnieniu do D 8 do warstwy ścieralnej z betonu asfaltowego powinno spełniać wymagania podane w tablicy 8. Tablica 8. Wymagane właściwości kruszywa łamanego drobnego lub o ciągłym uziarnieniu do D 8 do warstwy ścieralnej z betonu asfaltowego Wymagania w zależności od kategorii Lp. Właściwości kruszywa ruchu KR1 KR3 KR5 V3,5 96

97 1 Uziarnienie według PN-EN [6], wymagana kategoria: 2 Tolerancja uziarnienia; odchylenie nie większe niż według kategorii: 3 Zawartość pyłów według PN-EN [6], kategoria nie wyższa niż: 4 Jakość pyłów według PN-EN [11]; kategoria nie wyższa niż: 5 Kanciastość kruszywa drobnego według PN-EN [10], rozdz. 8, kategoria nie niższa niż: 6 Gęstość ziaren według PN-EN [16], rozdz. 7, 8 lub 9: 7 Nasiąkliwość według PN-EN [16], rozdz. 7, 8 lub 9 8 Grube zanieczyszczenia lekkie, według PN-EN [23] p. 14.2, kategoria nie wyższa niż: KR2 KR4 KR6 GF85 lub GA85 GTCNR GTC20 GTC20 16 MBF10 EcsDeklarowana Ecs30 Ecs30 deklarowana przez producenta deklarowana przez producenta mlpc0,1 Do warstwy ścieralnej z betonu asfaltowego, w zależności od kategorii ruchu, należy stosować wypełniacz spełniający wymagania podane w tablicy 9. Tablica 9. Wymagane właściwości wypełniacza do warstwy ścieralnej z betonu asfaltowego Wymagania w zależności od Lp. Właściwości kruszywa kategorii ruchu KR1 KR3 KR5 KR2 KR4 KR6 1 Uziarnienie według PN-EN [12] zgodnie z tablicą 24 w PN-EN [49] 2 Jakość pyłów według PN-EN [11]; kategoria nie wyższa niż: MBF10 3 Zawartość wody według PN-EN [15], nie wyższa niż: 1 % (m/m) 4 Gęstość ziaren według PN-EN [17] deklarowana przez producenta 5 Wolne przestrzenie w suchym zagęszczonym wypełniaczu według PN- V28/45 EN [14], wymagana kategoria: 6 Przyrost temperatury mięknienia według PN-EN [54], wymagana R&B8/25 kategoria: 7 Rozpuszczalność w wodzie według PN- EN [23], kategoria nie wyższa niż: WS10 8 Zawartość CaCO3 w wypełniaczu wapiennym według PN-EN [3], CC70 kategoria nie niższa niż: 9 Zawartość wodorotlenku wapnia w wypełniaczu mieszanym wg PN-EN 459- Ka20 2 [4], wymagana kategoria: 97

98 10 Liczba asfaltowa według PN-EN [55], wymagana kategoria: BNDeklarowana Składowanie kruszywa powinno się odbywać w warunkach zabezpieczających je przed zanieczyszczeniem i zmieszaniem z kruszywem o innym wymiarze lub pochodzeniu. Podłoże składowiska musi być równe, utwardzone i odwodnione. Składowanie wypełniacza powinno się odbywać w silosach wyposażonych w urządzenia do aeracji Kruszywo do uszorstnienia Nie wymaga się uszorstnienia warstwy ścieralnej z betonu asfaltowego Środek adhezyjny W celu poprawy powinowactwa fizykochemicznego lepiszcza asfaltowego i kruszywa, gwarantującego odpowiednią przyczepność (adhezję) lepiszcza do kruszywa i odporność mieszanki mineralno-asfaltowej na działanie wody, należy dobrać i zastosować środek adhezyjny tak, aby dla konkretnej pary kruszywo-lepiszcze wartość przyczepności określona według PN-EN [36], metoda C wynosiła co najmniej 80%. Środek adhezyjny powinien odpowiadać wymaganiom określonym przez producenta. Składowanie środka adhezyjnego jest dozwolone tylko w oryginalnych opakowaniach, w warunkach określonych przez producenta Materiały do uszczelnienia połączeń i krawędzi Do uszczelnienia połączeń technologicznych (tj. złączy podłużnych i poprzecznych) z tego samego materiału wykonywanego w różnym czasie oraz spoin stanowiących połączenia różnych materiałów lub połączenie warstwy asfaltowej z urządzeniami obcymi w nawierzchni lub ją ograniczającymi, należy stosować elastyczne taśmy bitumiczne, pasty asfaltowe lub zalewy drogowe na gorąco dobrane wg zasad przedstawionych w tablicy 10 i 11 oraz spełniające wymagania, w zależności od rodzaju materiału, wg tablic od 12 do 15. Materiał na elastyczne taśmy bitumiczne w celu zapewnienia elastyczności powinien być modyfikowany polimerami. Tablica 10. Materiały do złączy między fragmentami zagęszczonej MMA rozkładanej metodą gorące przy zimnym Złącze podłużne Złącze poprzeczne Rodzaj warstwy Rodzaj Rodzaj Ruch Ruch Warstwa ścieralna KR 1-2 KR 3-6 materiału Pasty asfaltowe lub elastyczne taśmy bitumiczne Elastyczne taśmy bitumiczne KR 1-2 KR 3-6 materiału Pasty asfaltowe lub elastyczne taśmy bitumiczne Elastyczne taśmy bitumiczne Tablica 11. Materiały do spoin między fragmentami zagęszczonej MMA i elementami wyposażenia drogi Rodzaj warstwy Ruch Rodzaj materiału Warstwa ścieralna KR 1-2 Pasta asfaltowa KR 3-6 Tablica 12. Wymagania wobec taśm bitumicznych Właściwość Metoda badawcza Dodatkowy opis warunków badania Elastyczna taśma bitumiczna lub zalewa drogowa na gorąco Wymaganie 98

99 Temperatura mięknienia PN-EN 1427[22] 90 C PiK Penetracja stożkiem PN-EN [69] 20 do 50 1/10 mm Odprężenie sprężyste PN-EN [70] 10 do 30% (odbojność) Zginanie na zimno DIN 52123[74] test odcinka taśmy Bez pęknięcia o długości 20 cm w temperaturze 0 C badanie po 24 godzinnym kondycjonowaniu Możliwość wydłużenia oraz przyczepności taśmy SNV (PN-EN [73]) W temperaturze -10 C 10% 1 N/mm 2 Możliwość wydłużenia oraz przyczepności taśmy po starzeniu termicznym SNV (PN-EN [73]) W temperaturze -10 C Należy podać wynik Tablica 13. Wymagania wobec past asfaltowych na zimno na bazie emulsji Właściwość Metoda badawcza Wymaganie Ocena organoleptyczna PN-EN 1425[75] Pasta Odporność na spływanie PN-EN [71] Nie spływa Zawartość wody PN-EN 1428[76] 50% m/m Właściwości odzyskanego i ustabilizowanego lepiszcza: PN-EN lub PN-EN Temperatura mięknienia PiK PN-EN 1427[22] 70 C Tablica 14. Wymagania wobec past asfaltowych na gorąco na bazie asfaltu modyfikowanego polimerami Właściwość Metoda badawcza Wymaganie Zachowanie przy PN-EN [72] Homogeniczny temperaturze lejności Temperatura mięknienia PN-EN 1427[22] 80 C PiK Penetracja stożkiem w PN-EN [69] 30 do 60 0,1 mm 25 C, 5 s, 150 g Odporność na spływanie PN-EN [71] 5,0 mm Odprężenie sprężyste PN-EN [70] 10-50% (odbojność) Wydłużenie nieciągłe (próba przyczepności ), po 5 h, - 10 C PN-EN [73] 5 mm 0,75 N/mm 2 Tablica 15. Wymagania wobec zalew drogowych na gorąco Właściwości Metoda badawcza Wymagania dla typu PN- EN tablica 2 punkty od 1 do PN-EN [65] N 1 Składowanie materiałów termoplastycznych jest dozwolone tylko w oryginalnych opakowaniach producenta, w warunkach określonych w aprobacie technicznej. 99

100 Do uszczelnienia krawędzi należy stosować asfalt drogowy wg PN-EN [24], asfalt modyfikowany polimerami wg PN-EN [64] metoda na gorąco. Dopuszcza się inne rodzaje lepiszcza wg norm lub aprobat technicznych Materiały do złączenia warstw konstrukcji Do złączania warstw konstrukcji nawierzchni (warstwa wiążąca z warstwą ścieralną) należy stosować kationowe emulsje asfaltowe niemodyfikowane lub kationowe emulsje modyfikowane polimerami według aktualnego Załącznika krajowego [62a] NA do PN-EN [62]. Spośród rodzajów emulsji wymienionych w Załączniku krajowym NA [62a] do normy PN-EN [62], należy stosować emulsje oznaczone kodem ZM. Właściwości i przeznaczenie emulsji asfaltowych oraz sposób ich składowania opisano w OST D a [2] Dodatki do mieszanki mineralno-asfaltowej Mogą być stosowane dodatki stabilizujące lub modyfikujące. Pochodzenie, rodzaj i właściwości dodatków powinny być deklarowane. Należy używać tylko materiałów składowych o ustalonej przydatności. Ustalenie przydatności powinno wynikać co najmniej jednego z następujących dokumentów: Normy Europejskiej, europejskiej aprobaty technicznej, specyfikacji materiałowych opartych na potwierdzonych pozytywnych zastosowaniach w nawierzchniach asfaltowych. Wykaz należy dostarczyć w celu udowodnienia przydatności. Wykaz może być oparty na badaniach w połączeniu z dowodami w praktyce. Zaleca się stosowanie do mieszanki mineralno-asfaltowej środka obniżającego temperaturę produkcji i układania. Do mieszanki mineralno-asfaltowej może być stosowany dodatek asfaltu naturalnego wg PN-EN [51], załącznik B Skład mieszanki mineralno-asfaltowej Skład mieszanki mineralno-asfaltowej powinien być ustalony na podstawie badań próbek wykonanych zgodnie z normą PN-EN [52] załącznik C oraz normami powiązanymi. Próbki powinny spełniać wymagania podane w p w zależności od kategorii ruchu, jak i zawartości asfaltu Bmin i temperatur zagęszczania próbek. Uziarnienie mieszanki mineralnej oraz minimalna zawartość lepiszcza podane są w tablicach 16 i 17. Tablica 16. Uziarnienie mieszanki mineralnej oraz zawartość lepiszcza do betonu asfaltowego do warstwy ścieralnej dla ruchu KR1-KR2 Właściwość Przesiew, [% (m/m)] AC5S AC8S AC11S Wymiar sita #, [mm] Od Do od do od Do , , , , ,0 Zawartość lepiszcza, Bmin6,2 Bmin6,0 Bmin5,8 minimum *) Tablica 17. Uziarnienie mieszanki mineralnej oraz zawartość lepiszcza do betonu asfaltowego do warstwy ścieralnej dla ruchu KR3-KR6 Właściwość Przesiew, [% (m/m)] 100

101 AC8S AC11S Wymiar sita #, [mm] od do od do , , , , , ,0 5 11,0 Zawartość lepiszcza, minimum *) Bmin5,8 Bmin5,8 *) Minimalna zawartość lepiszcza jest określona przy założonej gęstości mieszanki mineralnej 2,650 Mg/m 3. Jeżeli stosowana mieszanka mineralna ma inną gęstość (ρd), to do wyznaczenia minimalnej zawartości lepiszcza podaną wartość należy pomnożyć przez współczynnik według równania: Właściwości mieszaki mineralno-asfaltowej do wykonania betonu asfaltowego do warstwy ścieralnej Wymagane właściwości mieszanki mineralno-asfaltowej podane są w tablicach 18, 19 i 20. Tablica 18. Wymagane właściwości mieszanki mineralno-asfaltowej do warstwy ścieralnej, dla ruchu KR1 KR2 Właściwość Zawartość wolnych przestrzeni Wolne przestrzenie wypełnione lepiszczem Zawartość wolnych przestrzeni w mieszance mineralnej Odporność na działanie wody a) Warunki zagęszczania wg PN-EN [52] C.1.2,ubijanie, 2 50 uderzeń C.1.2,ubijanie, 2 50 uderzeń C.1.2,ubijanie, 2 50 uderzeń C.1.1,ubijanie, 2 35 uderzeń Metoda i warunki badania PN-EN [35], p. 4 PN-EN [35], p. 5 PN-EN [35], p. 5 PN-EN [37], przechowywanie w 40 C z jednym cyklem zamrażania, badanie w 25 C AC5S AC8S AC11S Vmin1,0 Vmax3,0 VFBmin75 VFBmax93 Vmin1,0 Vmax3,0 VFBmin75 VFBmax93 Vmin1,0 Vmax3,0 VFBmin75 VFBmax93 VMAmin14 VMAmin14 VMAmin14 ITSR90 ITSR90 ITSR90 a) Ujednoliconą procedurę badania odporności na działanie wody podano w WT [80] w załączniku 1 Tablica 19. Wymagane właściwości mieszanki mineralno-asfaltowej do warstwy ścieralnej, dla ruchu KR3 KR4 Warunki 101

102 Właściwość Zawartość wolnych przestrzeni Odporność na deformacje a), c) trwałe Odporność na działanie wody zagęszczania wg PN-EN [52] C.1.2, ubijanie, 2 75 uderzeń C.1.20, wałowanie, P98-P100 C.1.1, ubijanie, 2 35 uderzeń Metoda i warunki badania AC8S AC11S PN-EN [35], p. 4 PN-EN [40], metoda B w powietrzu, PN- EN , D.1.6,60 C, cykli [52] PN-EN [37], przechowywanie w 40 C z jednym cyklem zamrażania, Vmin2,0 Vmax4 WTSAIR 0,15 PRDAIR9,0 ITSR90 Vmin2,0 Vmax4 WTSAIR 0,15 PRDAIR9,0 ITSR90 badanie w 25 C b) a) Grubość plyty: AC8, AC11 40 mm b) Ujednoliconą procedurę badania odporności na działanie wody podano w WT [80] w załączniku 1 c) Procedurę kondycjonowania krótkoterminowego mma przed zagęszczeniem próbek do badań podano w WT [80] w załączniku 2 Tablica 20. Wymagane właściwości mieszanki mineralno-asfaltowej do warstwy ścieralnej, dla ruchu KR5 KR6 Właściwość Zawartość wolnych przestrzeni Warunki zagęszczania wg PN-EN [52] C.1.2, ubijanie, 2 75 uderzeń Metoda i warunki badania AC8S AC11S PN-EN [35], p. 4 Vmin2,0 Vmax4 Vmin2,0 Vmax4 PN-EN [40], Odporność na C.1.20, metoda B w powietrzu, WTSAIR 0,10 WTSAIR 0,10 deformacje wałowanie, PN-EN , a), c) PRDAIR7,0 PRDAIR7,0 trwałe P98-P100 D.1.6,60 C, cykli [52] PN-EN [37], Odporność na C.1.1,ubijanie, przechowywanie w 40 C z ITSR90 ITSR90 działanie wody 2 35 uderzeń jednym cyklem zamrażania, badanie w 25 C b) Współczynnik Zgodnie z załącznikiem 4 do Qd 70 - d Qd 70 d luminacji WT [80] Qd 90 e Qd 90 e a) Grubość płyty: AC8, AC11 40 mm. b) Ujednoliconą procedurę badania odporności na działanie wody podano w WT [80] w załączniku 1. c) Procedurę kondycjonowania krótkoterminowego mma przed zagęszczeniem próbek do badań podano w WT [80] w załączniku 2 d) wymaganie dotyczy nawierzchni wykonywanych w terenach otwartych e) wymaganie dotyczy nawierzchni wykonywanych w tunelach 3. Sprzęt 3.1. Ogólne wymagania dotyczące sprzętu 102

103 Ogólne wymagania dotyczące sprzętu podano w OST D-M Wymagania ogólne [1] pkt Sprzęt stosowany do wykonania robót Przy wykonywaniu robót Wykonawca w zależności od potrzeb, powinien wykazać się możliwością korzystania ze sprzętu dostosowanego do przyjętej metody robót, jak: a) wytwórnia (otaczarka) o mieszaniu cyklicznym lub ciągłym, z automatycznym komputerowym sterowaniem produkcji, do wytwarzania mieszanek mineralno-asfaltowych, Wytwórnia powinna zapewnić wysuszenie i wymieszanie wszystkich składników oraz zachowanie właściwej temperatury składników i gotowej mieszanki mineralno-asfaltowej. Na wytwórni powinien funkcjonować certyfikowany system zakładowej kontroli produkcji zgodny z PN-EN [53]. Wytwórnia powinna być wyposażona w termometry (urządzenia pomiarowe) pozwalające na ciągłe monitorowanie temperatury poszczególnych materiałów, na różnych etapach przygotowywania materiałów, jak i na wyjściu z mieszalnika, b) układarka gąsienicowa, z elektronicznym sterowaniem równości układanej warstwy, c) skrapiarka, d) walce stalowe gładkie, e) lekka rozsypywarka kruszywa, f) szczotki mechaniczne i/lub inne urządzenia czyszczące, g) samochody samowyładowcze z przykryciem brezentowym lub termosami, h) sprzęt drobny. Sprzęt powinien odpowiadać wymaganiom określonym w dokumentacji projektowej, ST, instrukcjach producentów lub propozycji Wykonawcy i powinien być zaakceptowany przez Inżyniera. 4. Transport 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w OST D-M Wymagania ogólne [1] pkt Transport materiałów Asfalt i polimeroasfalt należy przewozić zgodnie z zasadami wynikającymi z ustawy o przewozie drogowym towarów niebezpiecznych [84] wprowadzającej przepisy konwencji ADR, w cysternach kolejowych lub samochodach izolowanych i zaopatrzonych w urządzenia umożliwiające pośrednie ogrzewanie oraz w zawory spustowe. Kruszywa można przewozić dowolnymi środkami transportu, w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi materiałami i nadmiernym zawilgoceniem. Wypełniacz należy przewozić w sposób chroniący go przed zawilgoceniem, zbryleniem i zanieczyszczeniem. Wypełniacz luzem powinien być przewożony w odpowiednich cysternach przystosowanych do przewozu materiałów sypkich, umożliwiających rozładunek pneumatyczny. Środek adhezyjny, w opakowaniu producenta, może być przewożony dowolnymi środkami transportu z uwzględnieniem zaleceń producenta. Opakowanie powinno być zabezpieczone tak, aby nie uległo uszkodzeniu. Emulsja asfaltowa może być transportowana w zamkniętych cysternach, autocysternach, beczkach i innych opakowaniach pod warunkiem, że nie będą korodowały pod wpływem emulsji i nie będą powodowały jej rozpadu. Cysterny powinny być wyposażone w przegrody. Nie należy używać do transportu opakowań z metali lekkich (może zachodzić wydzielanie wodoru i groźba wybuchu przy emulsjach o ph 4). Mieszankę mineralno-asfaltową należy dowozić na budowę pojazdami samowyładowczymi w zależności od postępu robót. Podczas transportu i postoju przed wbudowaniem mieszanka powinna być zabezpieczona przed ostygnięciem i dopływem powietrza (przez przykrycie, pojemniki termoizolacyjne lub ogrzewane itp.). Warunki i czas transportu mieszanki, od produkcji do 103

104 wbudowania, powinna zapewniać utrzymanie temperatury w wymaganym przedziale. Nie dotyczy to przypadków użycia dodatków obniżających temperaturę produkcji i wbudowania, lepiszczy zawierających takie środki lub specjalnych technologii produkcji i wbudowywania w obniżonej temperaturze, tj. z użyciem asfaltu spienionego. W tym zakresie należy kierować się informacjami (zaleceniami) podanymi przez producentów tych środków. Powierzchnie pojemników używanych do transportu mieszanki powinny być czyste, a do zwilżania tych powierzchni można używać tylko środki antyadhezyjne niewpływające szkodliwie na mieszankę. Zabrania się skrapiania skrzyń olejem na pędowym lub innymi środkami ropopochodnymi. 5. Wykonanie robót 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w OST D-M Wymagania ogólne [1] pkt Projektowanie mieszanki mineralno-asfaltowej Przed przystąpieniem do robót Wykonawca dostarczy Inżynierowi do akceptacji projekt składu mieszanki mineralno-asfaltowej (AC5S, AC8S, AC11S), wyniki badań laboratoryjnych oraz próbki materiałów pobrane w obecności Inżyniera do wykonania badań kontrolnych przez Zamawiającego. Projekt mieszanki mineralno-asfaltowej powinien określać: źródło wszystkich zastosowanych materiałów, proporcje wszystkich składników mieszanki mineralnej, punkty graniczne uziarnienia, wyniki badań przeprowadzonych w celu określenia właściwości mieszanki i porównanie ich z wymaganiami specyfikacji, wyniki badań dotyczących fizycznych właściwości kruszywa, temperaturę wytwarzania i układania mieszanki. W zagęszczaniu próbek laboratoryjnych mieszanek mineralno-asfaltowych należy stosować następujące temperatury mieszanki w zależności stosowanego asfaltu: 50/70 i 70/100: 135 C±5 C, MG 50/70-54/64: 140 C±5 C, PMB 45/80 55, PMB 45/80-65, PMB 45/80-80: 145 C±5 C. Recepta powinna być zaprojektowana dla konkretnych materiałów, zaakceptowanych przez Inżyniera, do wbudowania i przy wykorzystaniu reprezentatywnych próbek tych materiałów. Jeżeli mieszanka mineralno-asfaltowa jest dostarczana z kilku wytwórni lub od kilku producentów, to należy zapewnić zgodność typu i wymiaru mieszanki oraz spełnienie wymaganej dokumentacji projektowej. Każda zmiana składników mieszanki w czasie trwania robót wymaga akceptacji Inżyniera oraz opracowania nowej recepty i jej zatwierdzenia. Podczas ustalania składu mieszanki Wykonawca powinien zadbać, aby projektowana recepta laboratoryjna opierała się na prawidłowych i w pełni reprezentatywnych próbkach materiałów, które będą stosowane do wykonania robót. Powinien także zapewnić, aby mieszanka i jej poszczególne składniki spełniały wymagania dotyczące cech fizycznych i wytrzymałościowych określonych w niniejszej specyfikacji. Akceptacja recepty przez Inżyniera może nastąpić na podstawie przedstawionych przez Wykonawcę badań typu i sprawozdania z próby technologicznej. W przypadku kiedy Inżynier, w celu akceptacji recepty mieszanki mineralno-asfaltowej, zdecyduje się wykonać dodatkowo niezależne badania, Wykonawca dostarczy zgodnie z wymaganiami Inżyniera próbki wszystkich składników mieszanki. Zaakceptowana recepta stanowi ważną podstawę produkcji Wytwarzanie mieszanki mineralno-asfaltowej 104

105 Mieszankę mineralno-asfaltową należy wytwarzać na gorąco w otaczarce (zespole maszyn i urządzeń dozowania, podgrzewania i mieszania składników oraz przechowywania gotowej mieszanki). Inżynier dopuści do produkcji tylko otaczarki posiadające certyfikowany system zakładowej kontroli produkcji zgodny z PN-EN [53]. Dozowanie składników mieszanki mineralno-asfaltowej w otaczarkach, w tym także wstępne, powinno być zautomatyzowane i zgodne z receptą roboczą, a urządzenia do dozowania składników oraz pomiaru temperatury powinny być okresowo sprawdzane. Kruszywo o różnym uziarnieniu lub pochodzeniu należy dodawać odmierzone oddzielnie. Lepiszcze asfaltowe należy przechowywać w zbiorniku z pośrednim systemem ogrzewania, z układem termostatowania zapewniającym utrzymanie żądanej temperatury z dokładnością ± 5 C. Temperatura lepiszcza asfaltowego w zbiorniku magazynowym (roboczym) nie może przekraczać wartości podanych w pkcie 2.2. Kruszywo (ewentualnie z wypełniaczem) powinno być wysuszone i podgrzane tak, aby mieszanka mineralna uzyskała temperaturę właściwą do otoczenia lepiszczem asfaltowym. Temperatura mieszanki mineralnej nie powinna być wyższa o więcej niż 30 o C od najwyższej temperatury mieszanki mineralno-asfaltowej podanej w tablicy 21. W tej tablicy najniższa temperatura dotyczy mieszanki mineralno-asfaltowej dostarczonej na miejsce wbudowania, a najwyższa temperatura dotyczy mieszanki mineralno-asfaltowej bezpośrednio po wytworzeniu w wytwórni. Tablica 21. Najwyższa i najniższa temperatura mieszanki AC Lepiszcze asfaltowe Asfalt 50/70 Asfalt 70/100 PMB 45/80-55 PMB 45/80-65 PMB 45/80-80 MG 50/70-54/64 Temperatura mieszanki [ C] od 140 do 180 od 140 do 180 wg wskazań producenta wg wskazań producenta wg wskazań producenta wg wskazań producenta Podana temperatura nie znajduje zastosowania do mieszanek mineralno-asfaltowych, do których jest dodawany dodatek w celu obniżenia temperatury jej wytwarzania i wbudowania lub gdy stosowane lepiszcze asfaltowe zawiera taki środek. Sposób i czas mieszania składników mieszanki mineralno-asfaltowej powinny zapewnić równomierne otoczenie kruszywa lepiszczem asfaltowym. Dodatki modyfikujące lub stabilizujące do mieszanki mineralno-asfaltowej mogą być dodawane w postaci stałej lub ciekłej. System dozowania powinien zapewnić jednorodność dozowania dodatków i ich wymieszania w wytwarzanej mieszance. Warunki wytwarzania i przechowywania mieszanki mineralno-asfaltowej na gorąco nie powinny istotnie wpływać na skuteczność działania tych dodatków. Dopuszcza się dostawy mieszanek mineralno-asfaltowych z kilku wytwórni, pod warunkiem skoordynowania między sobą deklarowanych przydatności mieszanek (m.in.: typ, rodzaj składników, właściwości objętościowe) z zachowaniem braku różnic w ich właściwościach, m. in. barwy warstwy ścieralnej. Produkcja powinna być tak zaplanowana, aby nie dopuścić do zbyt długiego przechowywania mieszanki w silosach; należy wykluczyć możliwość szkodliwych zmian. Czas przechowywania magazynowania mieszanki MMA powinien uwzględniać możliwości wytwórni (sposób podgrzewania silosów gotowej mieszanki MMA i rodzaj izolacji), warunki atmosferyczne oraz czas transportu na budowę Przygotowanie podłoża Podłoże (warstwa wyrównawcza, warstwa wiążąca lub stara warstwa ścieralna) pod warstwę ścieralną z betonu asfaltowego powinno być na całej powierzchni: ustabilizowane i nośne, czyste, bez zanieczyszczenia lub pozostałości luźnego kruszywa, 105

106 wyprofilowane, równe i bez kolein, suche. Rzędne wysokościowe podłoża oraz urządzeń usytuowanych w nawierzchni lub ją ograniczających powinny być zgodne z dokumentacją projektową. Z podłoża powinien być zapewniony odpływ wody. Oznakowanie poziome na warstwie podłoża należy usunąć. Podłoże pod warstwę ścieralną powinno spełniać wymagania określone w tablicy 22. Jeżeli nierówności poprzeczne są większe aniżeli dopuszczalne, należy odpowiednio wyrównać podłoże poprzez frezowanie lub ułożenie warstwy wyrównawczej. Tablica 22. Maksymalne nierówności podłoża pod warstwę ścieralną Klasa drogi Element nawierzchni A, S, GP Pasy ruchu zasadnicze, awaryjne, dodatkowe, włączenia i wyłączenia, jezdnie łącznic, utwardzone pobocza Jezdnie MOP 9 9 G, Z Pasy ruchu zasadnicze, dodatkowe, włączenia i wyłączenia, postojowe, utwardzone pobocza L, D, place, parkingi Wszystkie pasy ruchu i powierzchnie przeznaczone do ruchu i postoju pojazdów Dopuszczalne wartości odchyleń równości podłużnej i poprzecznej pod warstwę ścieralną [mm] Wykonane w podłożu łaty z materiału o mniejszej sztywności (np. łaty z asfaltu lanego w betonie asfaltowym) należy usunąć, a powstałe w ten sposób ubytki wypełnić materiałem o właściwościach zbliżonych do materiału podstawowego (np. wypełnić betonem asfaltowym). W celu polepszenia połączenia między warstwami technologicznymi nawierzchni powierzchnia podłoża powinna być w ocenie wizualnej chropowata. Szerokie szczeliny w podłożu należy wypełnić odpowiednim materiałem, np. zalewami drogowymi według PN-EN [65] lub PN-EN [66] albo innymi materiałami według norm lub aprobat technicznych. Na podłożu wykazującym zniszczenia w postaci siatki spękań zmęczeniowych lub spękań poprzecznych zaleca się stosowanie membrany przeciwspękaniowej, np. mieszanki mineralnoasfaltowej, warstwy SAMI lub z geosyntetyków według norm lub aprobat technicznych lub podłoże należy wymienić. Przygotowanie podłoża do skropienia emulsją należy wykonać zgodnie z OST D a [2] Próba technologiczna Wykonawca przed przystąpieniem do produkcji mieszanki jest zobowiązany do przeprowadzenia w obecności Inżyniera próby technologicznej, która ma na celu sprawdzenie zgodności właściwości wyprodukowanej mieszanki z receptą. W tym celu należy zaprogramować otaczarkę zgodnie z receptą roboczą i w cyklu automatycznym produkować mieszankę. Do badań należy pobrać mieszankę wyprodukowaną po ustabilizowaniu się pracy otaczarki. W przypadku produkcji mieszanki mineralno- asfaltowej w kilku otaczarkach próba powinna być przeprowadzona na każdej wytwórni

107 Nie dopuszcza się oceniania dokładności pracy otaczarki oraz prawidłowości składu mieszanki mineralnej na podstawie tzw. suchego zarobu, z uwagi na możliwą segregację kruszywa. Do próby technologicznej Wykonawca użyje takich materiałów, jakie będą stosowane do wykonania właściwej mieszanki mineralno-asfaltowej. W czasie wykonywania zarobu próbnego dozowania ilościowe poszczególnych materiałów składowych mieszanki mineralno-asfaltowej powinny być zgodne z ilościami podanymi w przedłożonej przez Wykonawcę i zatwierdzonej przez Inżyniera recepcie. Sprawdzenie zawartości asfaltu w mieszance określa się wykonując ekstrakcję. Sprawdzenie uziarnienia mieszanki mineralnej wykonuje się poprzez analizę sitową kruszywa. Do sprawdzenia składu granulometrycznego mieszanki mineralnej i zawartości asfaltu zaleca się pobrać próbki z co najmniej trzeciego zarobu po uruchomieniu produkcji. Tolerancje zawartości składników mieszanki mineralno-asfaltowej względem składu zaprojektowanego, powinny być zawarte w granicach podanych w punkcie 6. Mieszankę wyprodukowaną po ustabilizowaniu się pracy otaczarki należy zgromadzić w silosie lub załadować na samochód. Próbki do badań należy pobierać ze skrzyni samochodu zgodnie z metodą określoną w PN-EN [43]. Na podstawie uzyskanych wyników Inżynier podejmuje decyzję o wykonaniu odcinka próbnego Odcinek próbny Zaakceptowanie przez Inżyniera wyników badań próbek z próbnego zarobu stanowi podstawę do wykonania przez Wykonawcę odcinka próbnego. Za zgodą Inżyniera można połączyć wykonanie próby technologicznej z wykonaniem odcinka próbnego. W takim przypadku zaleca się pobrać próbki mieszanki mineralno-asfaltowej do badań zza rozściełacza, wg pktu 4.3, 4.5, 4.6 PN- EN [43]. W przypadku braku innych uzgodnień z Inżynierem, Wykonawca powinien wykonać odcinek próbny co najmniej na trzy dni przed rozpoczęciem robót, w celu: sprawdzenia czy użyty sprzęt jest właściwy, określenia grubości warstwy mieszanki mineralno-asfaltowej przed zagęszczeniem, koniecznej do uzyskania wymaganej w kontrakcie grubości warstwy, określenia potrzebnej liczby przejść walców dla uzyskania prawidłowego zagęszczenia warstwy. Do takiej próby Wykonawca powinien użyć takich materiałów oraz sprzętu, jaki stosowany będzie do wykonania warstwy nawierzchni. Odcinek próbny powinien być zlokalizowany w miejscu uzgodnionym z Inżynierem. Powierzchnia odcinka próbnego powinna wynosić co najmniej 500 m 2, a długość co najmniej 50 m i powinny być tak dobrane, aby na jego podstawie możliwa była ocena prawidłowości wbudowania i zagęszczenia mieszanki mineralno-asfaltowej. Grubość układanej warstwy powinna być zgodna z grubością podaną w dokumentacji projektowej. Ilość próbek (rdzeni) pobrana z odcinka próbnego powinna być uzgodniona z Inżynierem i oceniona pod względem zgodności z wymaganiami niniejszej specyfikacji. Należy pobrać minimum w dwóch przekrojach poprzecznych po dwie próbki (rdzenie). Dopuszcza się, aby za zgodą Inżyniera, odcinek próbny zlokalizowany był w ciągu zasadniczych prac nawierzchniowych objętych danym kontraktem. Wykonawca może przystąpić do realizacji robót po zaakceptowaniu przez Inżyniera technologii wbudowania oraz wyników z odcinka próbnego Połączenie międzywarstwowe Uzyskanie wymaganej trwałości nawierzchni jest uzależnione od zapewnienia połączenia między warstwami i ich współpracy w przenoszeniu obciążenia nawierzchni ruchem. Podłoże powinno być skropione lepiszczem. Ma to na celu zwiększenie połączenia między warstwami konstrukcyjnymi oraz zabezpieczenie przed wnikaniem i zaleganiem wody między 107

108 warstwami. Można odstąpić od wykonania skropienia przy rozkładaniu dwóch warstw asfaltowych w jednym cyklu technologicznym (tzw. połączenia gorące na gorące) Warunki wykonania połączenia międzywarstwowego oraz kontrola wykonania skropienia zostały przedstawione w OST D a [2] Wbudowanie mieszanki mineralno-asfaltowej Przy doborze rodzaju mieszanki mineralno-asfaltowej do układu warstw konstrukcyjnych należy zachować zasadę mówiącą, że grubość warstwy musi być co najmniej dwuipółkrotnie większa od wymiaru D kruszywa danej mieszanki (h 2,5 D). Jeżeli warstwa nawierzchni według dokumentacji projektowej jest zbyt gruba, aby można było ją rozłożyć i zagęścić w pojedynczej operacji, to warstwa ta może się składać z dwóch warstw technologicznych, z których każda zostaje rozłożona i zagęszczona w odrębnej operacji. Należy zapewnić pełne połączenie między tymi warstwami zgodnie z pkt.5.7. Mieszankę mineralno-asfaltową można wbudowywać na podłożu przygotowanym zgodnie z zapisami w punktach 5.4 i 5.7. Transport mieszanki mineralno-asfaltowej asfaltowej powinien być zgodny z zaleceniami podanymi w punkcie 4.2. Prace związane z wbudowaniem mieszanki mineralno-asfaltowej należy tak zaplanować, aby: umożliwiały układanie warstwy całą szerokością jezdni (jedną rozkładarką lub dwoma rozkładarkami pracującymi obok siebie z odpowiednim przesunięciem), a w przypadku przebudów i remontów o dopuszczonym ruchu jednokierunkowym (wahadłowym) szerokością pasa ruchu, dzienne działki robocze (tj. odcinki nawierzchni na których mieszanka mineralno-asfaltowa jest wbudowywana jednego dnia) powinny być możliwie jak najdłuższe min. 200 m, organizacja dostaw mieszanki powinna zapewnić pracę rozkładarki bez zatrzymań. Mieszankę mineralno-asfaltową asfaltową należy wbudowywać w odpowiednich warunkach atmosferycznych. Nie wolno wbudowywać betonu asfaltowego gdy na podłożu tworzy się zamknięty film wodny. Temperatura otoczenia w ciągu doby nie powinna być niższa od temperatury podanej w tablicy 23. Temperatura otoczenia może być niższa w wypadku stosowania ogrzewania podłoża i obramowania (np. promienniki podczerwieni, urządzenia mikrofalowe). Temperatura podłoża powinna wynosić co najmniej 5 C. Temperatura powietrza powinna być mierzona co najmniej 3 razy dziennie: przed przystąpieniem do robót oraz podczas ich wykonywania w okresach równomiernie rozłożonych w planowanym czasie realizacji dziennej działki roboczej. Nie dopuszcza się układania mieszanki mineralno-asfaltowej asfaltowej podczas silnego wiatru (V > 16 m/s) oraz podczas opadów atmosferycznych. Podczas budowy nawierzchni należy dążyć do ułożenia wszystkich warstw przed sezonem zimowym, aby zapewnić szczelność nawierzchni i jej odporność na działanie wody i mrozu. W wypadku stosowania mieszanek mineralno-asfaltowych z dodatkiem obniżającym temperaturę mieszania i wbudowania należy indywidualnie określić wymagane warunki otoczenia. Tablica 23. Minimalna temperatura otoczenia na wysokości 2 m podczas wykonywania warstw asfaltowych Rodzaj robót Minimalna temperatura powietrza [ C] Warstwa ścieralna o grubości 3 cm +5 Warstwa ścieralna o grubości < 3 cm +10 Nawierzchnia typu kompaktowego 0 Mieszanka mineralno-asfaltowa powinna być wbudowywana rozkładarką wyposażoną w układ automatycznego sterowania grubości warstwy i utrzymywania niwelety zgodnie z dokumentacją projektową, elementy wibrujące do wstępnego zagęszczenia, urządzenia do podgrzewania elementów 108

109 roboczych rozkładarki. Mieszanki mineralno-asfaltowe można rozkładać specjalną maszyną drogową z podwójnym zestawem rozkładającym do układania dwóch warstw technologicznych w jednej operacji (tzw. asfaltowe warstwy kompaktowe). W miejscach niedostępnych dla sprzętu dopuszcza się wbudowywanie ręczne. Grubość wykonywanej warstwy powinna być sprawdzana co 25 m, w co najmniej trzech miejscach (w osi i przy brzegach warstwy). Warstwy wałowane powinny być równomiernie zagęszczone ciężkimi walcami drogowymi o charakterystyce (statycznym nacisku liniowym) zapewniającej skuteczność zagęszczania, potwierdzoną na odcinku próbnym. Do warstw z betonu asfaltowego należy stosować walce drogowe stalowe gładkie z możliwością wibracji, oscylacji lub walce ogumione. Przy wykonywaniu nawierzchni dróg o kategorii KR6, do warstwy ścieralnej wymagane jest: stosowanie podajników mieszanki mineralno-asfaltowej do zasilania kosza rozkładarki z środków transportu, stosowanie rozkładarek wyposażonych w łatę o długości min. 10 m z co najmniej 3 czujnikami Połączenia technologiczne Połączenia technologiczne należy wykonywać jako: złącza podłużne i poprzeczne (wg definicji punkt ), spoiny (wg definicji punkt ). Połączenia technologiczne powinny być jednorodne i szczelne Wykonanie złączy Sposób wykonania złączy-wymagania ogólne Złącza w warstwach nawierzchni powinny być wykonywane w linii prostej. Złącza podłużnego nie można umiejscawiać w śladach kół, ani w obszarze poziomego oznakowania jezdni. Złącza podłużne między pasami kolejnych warstw technologicznych należy przesuwać względem siebie co najmniej 30 cm w kierunku poprzecznym do osi jezdni. Złącza poprzeczne między działkami roboczymi układanych pasów kolejnych warstw technologicznych należy przesunąć względem siebie o co najmniej 2 m w kierunku podłużnym do osi jezdni. Połączenie nawierzchni mostowej z nawierzchnią drogową powinno być wykonane w strefie płyty przejściowej. Połączenie warstw ścieralnej i wiążącej powinno być przesunięte o co najmniej 0,5 m. Krawędzie poprzeczne łączonych warstw wiążącej i ścieralnej nawierzchni drogowej powinny być odcięte piłą. Złącza powinny być całkowicie związane, a powierzchnie przylegających warstw powinny być w jednym poziomie Technologia rozkładania gorące przy gorącym Metoda ta ma zastosowanie w przypadku wykonywania złącza podłużnego, gdy układanie mieszanki odbywa się przez minimum dwie rozkładarki pracujące obok siebie z przesunięciem. Wydajności wstępnego zagęszczania deską rozkładarek muszą być do siebie dopasowane. Przyjęta technologia robót powinna zapewnić prawidłowe i szczelne połączenia układanych pasów warstwy technologicznej. Warunek ten można zapewnić przez zminimalizowanie odległości między rozkładarkami tak, aby odległość między układanymi pasami nie była większa niż długość rozkładarki oraz druga w kolejności rozkładarka nadkładała mieszankę na pierwszy pas. Walce zagęszczające mieszankę za każdą rozkładarką powinny być o zbliżonych parametrach. Zagęszczanie każdego z pasów należy rozpoczynać od zewnętrznej krawędzi pasa i stopniowo zagęszczać pas w kierunku złącza. Przy tej metodzie nie stosuje się dodatkowych materiałów do złączy Technologia rozkładania gorące przy zimnym Wykonanie złączy metodą gorące przy zimnym stosuje się w przypadkach, gdy ze względu na ruch, względnie z innych uzasadnionych powodów konieczne jest wykonywanie nawierzchni w odstępach czasowych. Krawędź złącza w takim przypadku powinna być wykonana w trakcie układania pierwszego pasa ruchu. Wcześniej wykonany pas warstwy technologicznej powinien mieć wyprofilowaną krawędź 109

110 równomiernie zagęszczoną, bez pęknięć. Krawędź ta nie może być pionowa, lecz powinna być skośna (pochylenie około 3:1 tj.pod kątem w stosunku do warstwy niżej leżącej). Skos wykonany na gorąco, powinien być uformowany podczas układania pierwszego pasa ruchu, przy zastosowaniu rolki dociskowej lub noża talerzowego. Jeżeli skos nie został uformowany na gorąco, należy uzyskać go przez frezowanie zimnego pasa, z zachowaniem wymaganego kąta. Powierzchnia styku powinna być czysta i sucha. Przed ułożeniem sąsiedniego pasa całą powierzchnię styku należy pokryć taśmą przylepną lub pastą w ilości podanej w punktach i Drugi pas powinien być wykonywany z zakładem 2-3 cm licząc od górnej krawędzi złącza, zachodzącym na pas wykonany wcześniej Zakończenie działki roboczej Zakończenie działki roboczej należy wykonać w sposób i przy pomocy urządzeń zapewniających uzyskanie nieregularnej powierzchni spoiny (przy pomocy wstawianej kantówki lub frezarki). Zakończenie działki roboczej należy wykonać prostopadle do osi drogi. Krawędź działki roboczej jest równocześnie krawędzią poprzeczną złącza. Złącza poprzeczne między działkami roboczymi układanych pasów kolejnych warstw technologicznych należy przesunąć względem siebie o co najmniej 3m w kierunku podłużnym do osi jezdni Wymagania wobec wbudowania taśm bitumicznych Minimalna wysokość taśmy wynosi 4 cm. Grubość taśmy powinna wynosić 10 mm. Krawędź boczna złącza podłużnego powinna być uformowana za pomocą rolki dociskowej lub poprzez obcięcie nożem talerzowym. Krawędź boczna złącza poprzecznego powinna być uformowana w taki sposób i za pomocą urządzeń umożliwiających uzyskanie nieregularnej powierzchni. Powierzchnie krawędzi do których klejona będzie taśma, powinny być czyste i suche. Przed przyklejeniem taśmy w metodzie gorące przy zimnym, krawędzie zimnej warstwy na całkowitej grubości, należy zagruntować zgodnie z zaleceniami producenta taśmy. Taśma bitumiczna powinna być wstępnie przyklejona do zimnej krawędzi złącza na całej jego wysokości oraz wystawać ponad powierzchnię warstwy do 5 mm lub wg zaleceń producenta Wymagania wobec wbudowywania past bitumicznych Przygotowanie krawędzi bocznych jak w przypadku stosowania taśm bitumicznych. Pasta powinna być nanoszona mechanicznie z zapewnieniem równomiernego jej rozprowadzenia na bocznej krawędzi w ilości 3-4 kg/m 2 (warstwa o grubości 3-4 mm przy gęstości około 1,0 g/cm 3 ). Dopuszcza się ręczne nanoszenie past w miejscach niedostępnych Wykonanie spoin Spoiny należy wykonywać w wypadku połączeń warstwy z urządzeniami w nawierzchni lub ją ograniczającymi. Spoiny należy wykonywać z materiałów termoplastycznych (taśmy, pasty, zalewy drogowe na goraco) zgodnych z pktem 2.6. Grubość elastycznej taśmy uszczelniającej w spoinach w warstwie ścieralnej powinna wynosić nie mniej niż 10 mm. Pasta powinna być nanoszona mechanicznie z zapewnieniem równomiernego jej rozprowadzenia na bocznej krawędzi w ilości 3-4 kg/m 2 (warstwa o grubości 3-4 mm przy gęstości około 1,0 g/cm 3 ). Zalewy drogowe na gorąco należy stosować zgodnie z zaleceniami producenta, przy czym szerokość naciętej spoiny powinna wynosić ok. 10 mm Krawędzie W przypadku warstwy ścieralnej rozkładanej przy urządzeniach ograniczających nawierzchnię, których górna powierzchnia ma być w jednym poziomie z powierzchnią tej nawierzchni (np. ściek 110

111 uliczny, korytka odwadniające) oraz gdy spadek jezdni jest w stronę tych urządzeń, to powierzchnia warstwy ścieralnej powinna być wyższa o 0,5 1,0 cm. W przypadku warstw nawierzchni bez urządzeń ograniczających (np. krawężników) krawędziom należy nadać spadki o nachyleniu nie większym niż 2:1, przy pomocy rolki dociskowej mocowanej do walca lub elementu mocowanego do rozkładarki tzw buta ( na gorąco ). Jeżeli krawędzie nie zostały uformowane na gorąco krawędzie należy wyfrezować je na zimno. Po wykonaniu nawierzchni asfaltowej o jednostronnym nachyleniu jezdni należy uszczelnić krawędź położoną wyżej (niżej położona krawędź powinna zostać nieuszczelniona). W przypadku nawierzchni o dwustronnym nachyleniu (przekrój daszkowy) decyzję o potrzebie i sposobie uszczelnienia krawędzi zewnętrznych podejmie Projektant w uzgodnieniu z Inżynierem. Krawędzie zewnętrzne oraz powierzchnie odsadzek poziomych należy uszczelnić przez pokrycie gorącym asfaltem w ilości: powierzchnie odsadzek - 1,5 kg/m 2, krawędzie zewnętrzne - 4 kg/m 2. Gorący asfalt może być nanoszony w kilku przejściach roboczych. Do uszczelniania krawędzi zewnętrznych należy stosować asfalt drogowy według PN-EN [24], asfalt modyfikowany polimerami według PN-EN [64], asfalt wielorodzajowy wg PN- EN [63], albo inne lepiszcza według norm lub aprobat technicznych. Uszczelnienie krawędzi zewnętrznej należy wykonać gorącym lepiszczem. Lepiszcze powinno być naniesione odpowiednio szybko tak, aby krawędzie nie uległy zabrudzeniu. Niżej położona krawędź (z wyjątkiem strefy zmiany przechyłki) powinna pozostać nieuszczelniona. Dopuszcza się jednoczesne uszczelnianie krawędzi kolejnych warstw, jeżeli warstwy były ułożone jedna po drugiej, a krawędzie były zabezpieczone przed zanieczyszczeniem. Jeżeli krawędź położona wyżej jest uszczelniana warstwowo, to przylegającą powierzchnię odsadzki danej warstwy należy uszczelnić na szerokości co najmniej 10 cm Wykończenie warstwy ścieralnej Warstwa ścieralna powinna mieć jednorodną teksturę i strukturę dostosowaną do przeznaczenia, np. ze względu na właściwości przeciwpoślizgowe, hałas toczenia kół lub względy estetyczne. Nie wymaga się uszorstnienia warstwy ścieralnej z betonu asfaltowego Jasność nawierzchni Powierzchnią wymagającą rozjaśnienia warstwy ścieralnej jest nawierzchnia KR5-6 na obiektach inżynierskich w ciągu głównym dróg krajowych i nawierzchnia w tunelach. Rozjaśnienie do żądanego poziomu luminancji można uzyskać przez dodanie jasnego kruszywa grubego lub jasnego kruszywa drobnego lub kombinacji drobnych i grubych kruszyw jasnych do warstwy ścieralnej. Kruszywa stosowane do rozjaśnienia muszą posiadać własności fizyko-mechaniczne określone dla danej kategorii ruchu warstw ścieralnych w WT [79]. Możliwe jest również zastosowanie innych składników mieszanki mineralno-asfaltowej w celu rozjaśnienia nawierzchni (np. lepiszcza syntetyczne). 6. Kontrola jakości robót 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w OST D-M Wymagania ogólne [1] pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien: uzyskać wymagane dokumenty, dopuszczające wyroby budowlane do obrotu i powszechnego stosowania (np. stwierdzenie o oznakowaniu materiału znakiem CE lub znakiem budowlanym B, certyfikat zgodności, deklarację zgodności, aprobatę techniczną, ew. badania materiałów wykonane przez dostawców itp.), 111

112 ew. wykonać własne badania właściwości materiałów przeznaczonych do wykonania robót, określone przez Inżyniera. Wszystkie dokumenty oraz wyniki badań Wykonawca przedstawia Inżynierowi do akceptacji Badanie typu Przed przystąpieniem do robót, w terminie uzgodnionym z Inżynierem, Wykonawca przedstawi do akceptacji badania typu mieszanek mineralno-asfaltowych wraz z wymaganymi w normie PN-EN [52] załącznikami, w celu zatwierdzenia do stosowania. W przypadku zaistnienia podanych poniżej sytuacji wymagających powtórzenia badania typu należy je ponownie wykonać i przedstawić do akceptacji. Badanie typu powinno zawierać: a) informacje ogólne: nazwę i adres producenta mieszanki mineralno-asfaltowej, datę wydania, nazwę wytwórni produkującej mieszankę mineralno asfaltową, określenie typu mieszanki i kategorii, z którymi jest deklarowana zgodność, zestawienie metod przygotowania próbek oraz metod i warunków badania poszczególnych właściwości. b) informacje o składnikach: każdy wymiar kruszywa: źródło i rodzaj, lepiszcze: typ i rodzaj, wypełniacz: źródło i rodzaj, dodatki: źródło i rodzaj, wszystkie składniki: wyniki badań zgodnie z zestawieniem podanym w tablicy 24. Tablica 24. Rodzaj i liczba badań składników mieszanki mineralno-asfaltowej Składnik Właściwość Metoda badania Liczba badań Kruszywo Uziarnienie PN-EN [6] 1 na frakcję (PN-EN [49]) Gęstość PN-EN [16] 1 na frakcję Lepiszcze (PN-EN Penetracja lub temperatura PN-EN 1426 [21] lub 1 [24], PN-EN [63], PN-EN [64]) mięknienia Nawrót sprężysty *) PN-EN 1427 [22] PN-EN [56] 1 Wypełniacz Uziarnienie PN-EN [12] 1 (PN-EN 13043[49]) Gęstość PN-EN [17] 1 Dodatki Typ *) dotyczy jedynie lepiszczy wg PN-EN 14023[64] c) informacje o mieszance mineralno-asfaltowej: skład mieszaki podany jako wejściowy (w przypadku walidacji w laboratorium) lub wyjściowy skład (w wypadku walidacji produkcji), wyniki badań zgodnie z zestawieniem podanym w tablicy 25. Tablica 25. Rodzaj i liczba badań mieszanki mineralno-asfaltowej Właściwość Metoda badania Liczba badań Zawartość lepiszcza (obowiązkowa) PN-EN [31] 1 PN-EN [45] Uziarnienie (obowiązkowa) PN-EN [32] 1 Zawartość wolnych przestrzeni łącznie z VFB i VMA przy wymaganej zawartości wolnych przestrzeni Vmax 7% (obowiązkowa) PN-EN [35] Gęstość objętościowa wg PN- EN [34], metoda B, w stanie nasyconym 1 112

113 powierzchniowo suchym. Gęstość wg PN-EN [33], metoda A w wodzie Wrażliwość na działanie wody PN-EN [37] 1 (powiązana funkcjonalnie) Odporność na deformacje trwałe (powiązana funkcjonalnie), dotyczy betonu asfaltowego zaprojektowanego PN-EN [39] mały aparat, metoda B w powietrzu, przy wymaganej 1 do maksymalnego obciążenia osi poniżej 130 kn temperaturze Sztywność (funkcjonalna) PN-EN [42] 1 Zmęczenie (funkcjonalna) do nawierzchni zaprojektowanych wg PN-EN [41], 1 kryterium opartym na czteropunktowym zginaniu załącznik D Odporność na paliwo (powiązana PN-EN [47] 1 funkcjonalnie) Odporność na środki odladzające (powiązana funkcjonalnie) PN-EN [46] 1 Badanie typu należy przeprowadzić zgodnie z PN-EN [52] przy pierwszym wprowadzeniu mieszanek mineralno-asfaltowych do obrotu i powinno być powtórzone w wypadku: upływu trzech lat, zmiany złoża kruszywa, zmiany rodzaju kruszywa (typu petrograficznego), zmiany kategorii kruszywa grubego, jak definiowano w PN-EN [49], jednej z następujących właściwości: kształtu, udziału ziaren częściowo przekruszonych, odporności na rozdrabnianie, odporności na ścieranie lub kanciastości kruszywa drobnego, zmiany gęstości ziaren (średnia ważona) o więcej niż 0,05 Mg/m 3, zmiany rodzaju lepiszcza, zmiany typu mineralogicznego wypełniacza. Dopuszcza się zastosowanie podejścia grupowego w zakresie badania typu. Oznacza to, że w wypadku, gdy nastąpiła zmiana składu mieszanki mineralno- asfaltowej i istnieją uzasadnione przesłanki, że dana właściwość nie ulegnie pogorszeniu oraz przy zachowaniu tej samej wymaganej kategorii właściwości, to nie jest konieczne badanie tej właściwości w ramach badania typu Badania w czasie robót Badania dzielą się na: badania Wykonawcy (w ramach własnego nadzoru), badania kontrolne (w ramach nadzoru zleceniodawcy Inżyniera): dodatkowe, arbitrażowe Badania Wykonawcy Badania w czasie wytwarzania mieszanki mineralno-asfaltowej Badania Wykonawcy w czasie wytwarzania mieszanki mineralno asfaltowej powinny być wykonywane w ramach zakładowej kontroli produkcji, zgodnie z normą PN-EN [53]. Zakres badań Wykonawcy w systemie zakładowej kontroli produkcji obejmuje: badania materiałów wsadowych do mieszanki mineralno-asfaltowej (asfaltów, kruszyw wypełniacza i dodatków), badanie składu i właściwości mieszanki mineralno-asfaltowej. Częstotliwość oraz zakres badań i pomiarów w czasie wytwarzania mieszanki mineralno-asfaltowej 113

114 powinno być zgodne z certyfikowanym systemem ZKP Badania w czasie wykonywania warstwy asfaltowej i badania gotowej warstwy Badania Wykonawcy są wykonywane przez Wykonawcę lub jego zleceniobiorców celem sprawdzenia, czy jakość materiałów budowlanych (mieszanek mineralno-asfaltowych i ich składników, lepiszczy i materiałów do uszczelnień itp.) oraz gotowej warstwy (wbudowane warstwy asfaltowe, połączenia itp.) spełniają wymagania określone w kontrakcie. Wykonawca powinien wykonywać te badania podczas realizacji kontraktu, z niezbędną starannością i w wymaganym zakresie. Wyniki należy zapisywać w protokołach. W razie stwierdzenia uchybień w stosunku do wymagań kontraktu, ich przyczyny należy niezwłocznie usunąć. Wyniki badań Wykonawcy należy przekazywać Inżynierowi na jego żądanie. Inżynier może zdecydować o dokonaniu odbioru na podstawie badań Wykonawcy. W razie zastrzeżeń Inżynier może przeprowadzić badania kontrolne według pktu 6.5. Zakres badań Wykonawcy związany z wykonywaniem nawierzchni: pomiar temperatury powietrza, pomiar temperatury mieszanki mineralno-asfaltowej podczas wykonywania nawierzchni (wg PN-EN [38]), ocena wizualna mieszanki mineralno-asfaltowej, ocena wizualna posypki, wykaz ilości materiałów lub grubości wykonanej warstwy, pomiar spadku poprzecznego warstwy asfaltowej, pomiar równości warstwy asfaltowej (wg pktu ), dokumentacja działań podejmowanych celem zapewnienia odpowiednich właściwości przeciwpoślizgowych, pomiar parametrów geometrycznych poboczy, ocena wizualna jednorodności powierzchni warstwy, ocena wizualna jakości wykonania połączeń technologicznych Badania kontrolne zamawiającego Badania kontrolne są badaniami Inżyniera, których celem jest sprawdzenie, czy jakość materiałów budowlanych (mieszanek mineralno-asfaltowych i ich składników, lepiszczy i materiałów do uszczelnień itp.) oraz gotowej warstwy (wbudowane warstwy asfaltowe, połączenia itp.) spełniają wymagania określone w kontrakcie. Wyniki tych badań są podstawą odbioru. Pobieraniem próbek i wykonaniem badań na miejscu budowy zajmuje się Inżynier w obecności Wykonawcy. Badania odbywają się również wtedy, gdy Wykonawca zostanie w porę powiadomiony o ich terminie, jednak nie będzie przy nich obecny. Wykonawca może pobierać i pakować próbki do badań kontrolnych. Do wysłania próbek i przeprowadzenia badań kontrolnych jest upoważniony tylko Zamawiający lub uznana przez niego placówka badawcza. Zamawiający decyduje o wyborze takiej placówki. Rodzaj i zakres badań kontrolnych Zamawiającego mieszanki mineralno-asfaltowej i wykonanej warstwy jest następujący: - badania materiałów wsadowych do mieszanki mineralno-asfaltowej (asfaltów, kruszyw, wypełniacza i dodatków). Mieszanka mineralno-asfaltowa: - uziarnienie, - zawartość lepiszcza, - temperatura mięknienia odzyskanego lepiszcza, - gęstość i zawartość wolnych przestrzeni próbki. Warunki technologiczne wbudowywania mieszanki mineralno-asfaltowej: - pomiar temperatury powietrza podczas pobrania próby do badań, - pomiar temperatury mieszanki mineralno-asfaltowej, 114

115 - ocena wizualna dostarczonej mieszanki mineralno-asfaltowej. Wykonana warstwa: - wskaźnik zagęszczenia - grubość warstwy lub ilość zużytego materiału, - równość podłużna i poprzeczna, - spadki poprzeczne, - zawartość wolnych przestrzeni, - złącza technologiczne, - szerokość warstwy, - rzędne wysokościowe, - ukształtowanie osi w planie, - ocena wizualna warstwy, - właściwości przeciwpoślizgowe warstwy ścieralnej Badanie materiałów wsadowych Właściwości materiałów wsadowych należy oceniać na podstawie badań pobranych próbek w miejscu produkcji mieszanki mineralno-asfaltowej. Do oceny jakości materiałów wsadowych mieszanki mineralno-asfaltowej, za zgodą nadzoru i Zamawiającego mogą posłużyć wyniki badań wykonanych w ramach zakładowej kontroli produkcji Kruszywa i wypełniacz Z kruszywa należy pobrać i zbadać średnie próbki. Wielkość pobranej średniej próbki nie może być mniejsza niż: wypełniacz 2 kg, kruszywa o uziarnieniu do 8 mm 5 kg, kruszywa o uziarnieniu powyżej 8 mm 15 kg. Wypełniacz i kruszywa powinny spełniać wymagania podane w pkcie 2.3. i Lepiszcze Z lepiszcza należy pobrać próbkę średnią składająca się z 3 próbek częściowych po 2 kg. Z tego jedną próbkę częściową należy poddać badaniom. Ponadto należy zbadać kolejną próbkę, jeżeli wygląd zewnętrzny (jednolitość, kolor, zapach, zanieczyszczenia) może budzić obawy. Asfalty powinny spełniać wymagania podane w pkcie Materiały do uszczelniania połączeń Z lepiszcza lub materiałów termoplastycznych należy pobrać próbki średnie składające się z 3 próbek częściowych po 2 kg. Z tego jedną próbkę częściową należy poddać badaniom. Ponadto należy pobrać i zbadać kolejną próbkę, jeżeli zewnętrzny wygląd (jednolitość, kolor, połysk, zapach, zanieczyszczenia) może budzić obawy. Materiały do uszczelniania połączeń powinny spełniać wymagania podane w pkcie Badania mieszanki mineralno-asfaltowej Właściwości materiałów należy oceniać na podstawie badań pobranych próbek mieszanki mineralno-asfaltowej przed wbudowaniem (wbudowanie oznacza wykonanie warstwy asfaltowej). Wyjątkowo dopuszcza się badania próbek pobranych z wykonanej warstwy asfaltowej. Do oceny jakości mieszanki mineralno-asfaltowej za zgodą nadzoru i Zamawiającego mogą posłużyć wyniki badań wykonanych w ramach zakładowej kontroli produkcji. Na etapie oceny jakości wbudowanej mieszanki mineralno-asfaltowej podaje się wartości dopuszczalne i tolerancje, w których uwzględnia się: rozrzut występujący przy pobieraniu próbek, dokładność metod badań oraz odstępstwa uwarunkowane metodą pracy. Właściwości materiałów budowlanych należy określać dla każdej warstwy technologicznej, a metody badań powinny być zgodne z wymaganiami podanymi poniżej, chyba że ST lub dokumentacja projektowa podają inaczej Uziarnienie 115

116 Uziarnienie każdej próbki pobranej z luźnej mieszanki mineralno-asfaltowej nie może odbiegać od wartości projektowanej, z uwzględnieniem dopuszczalnych odchyłek podanych w tablicy 26, w zależności od liczby wyników badań z danego odcinka budowy. Wyniki badań nie uwzględniają badań kontrolnych dodatkowych. Tablica 26. Dopuszczalne odchyłki dotyczące pojedynczego wyniku badania i średniej arytmetycznej wyników badań zawartości kruszywa Liczba wyników badań Kruszywo o wymiarze 1 2 od 3 od 5 od 9 20 do 4 do 8 do 19 <0,063 mm, [%(m/m)], ±4,0 ±3,6 ±3,2 ±2,9 ±2,4 ±2,0 mieszanki gruboziarniste <0,063 mm, [%(m/m)], ±3,0 ±2,7 ±2,4 ±2,1 ±1,8 ±1,5 mieszanki drobnoziarniste <0,125 mm, [%(m/m)], ±5,0 ±4,4 ±3,9 ±3,4 ±2,7 ±2,0 mieszanki gruboziarniste <0,125 mm, [%(m/m)], ±4,0 ±3,6 ±3,3 ±2,9 ±2,5 ±2,0 mieszanki drobnoziarniste Od 0,063 mm do 2 mm ±8 ±6,1 ±5,0 ±4,1 ±3,3 ±3,0 >2 mm ±8 ±6,1 ±5,0 ±4,1 ±3,3 ±3,0 Ziarna grube ±4,0 (mieszanki drobnoziarniste) ,7 +4,7 5,8 +4,5 5,1 +4,3 4,4 +4,1 Ziarna grube (mieszanki gruboziarniste) -9 +5,0-7,6 +5,0-6,8 +5,0-6,1 +5,0-5,5 +5,0 ±5,0 Jeżeli w składzie mieszanki mineralno-asfaltowej określono dodatki kruszywa o szczególnych właściwościach, np. kruszywo rozjaśniające lub odporne na polerowanie, to dopuszczalna odchyłka zawartości tego kruszywa wynosi: - ± 20% w wypadku kruszywa grubego, - ±30% w wypadku kruszywa drobnego Zawartość lepiszcza Zawartość rozpuszczalnego lepiszcza z każdej próbki pobranej z mieszanki mineralno-asfaltowej nie może odbiegać od wartości projektowanej, z uwzględnieniem podanych dopuszczalnych odchyłek, w zależności od liczby wyników badań z danego odcinka budowy (tablica 27). Do wyników badań nie zalicza się badań kontrolnych dodatkowych. Tablica 27. Dopuszczalne odchyłki pojedynczego wyniku badania i średniej arytmetycznej wyników badań zawartości lepiszcza rozpuszczalnego [%(m/m)] Liczba wyników badań Rodzaj mieszanki Od 3 do Od 5 Od do 8 a) do 19 a) 20 Mieszanki ±0,6 ±0,55 ±0,50 ±0,40 ±0,35 ±0,30 gruboziarniste Mieszanki drobnoziarniste ±0,5 ±0,45 ±0,40 ±0,40 ±0,35 ±0,30 a) dodatkowo dopuszcza się maksymalnie jeden wynik, spośród wyników badań wziętych do obliczenia średniej arytmetycznej, którego odchyłka jest większa od dopuszczalnej odchyłki dotyczącej średniej arytmetycznej, lecz nie przekracza dopuszczalnej odchyłki jak do pojedynczego wyniku badania Temperatura mięknienia i nawrót sprężysty lepiszcza odzyskanego Dla asfaltów drogowych zgodnych z PN-EN [24] oraz wielorodzajowych zgodnych z PN-EN [63], temperatura mięknienia lepiszcza odzyskanego, nie może być większa niż maksymalna wartość temperatury mięknienia, o więcej niż dopuszczalny wzrost temperatury mięknienia po starzeniu metodą RTFOT podany w normie (przykładowo dla MG 50/70-54/64 jest 116

117 to: 64 C +10 C = 74 C). Temperatura mięknienia polimeroasfaltu wyekstrahowanego z mieszanki mineralno asfaltowej nie powinna przekroczyć wartości dopuszczalnych podanych w tablicy 28. Tablica 28. Najwyższa temperatura mięknienia wyekstrahowanego polimeroasfaltu drogowego Najwyższa temperatura mięknienia, Rodzaj lepiszcza C PMB-45/ PMB 45/ PMB 45/80-80 Nie dotyczy W przypadku, gdy dostarczony na wytwornię polimeroasfalt charakteryzuje się wysoką temperaturą mięknienia (tzn. większą niż dolna granica normowa + 10 C), która została udokumentowana w ramach kontroli jakości i zasad ZKP na wytworni, stosuje się wymaganie górnej granicy temperatury mięknienia wyekstrahowanego lepiszcza obliczone w następujący sposob: Najwyższa dopuszczalna temperatura mięknienia wyekstrahowanego polimeroasfaltu = temperatura mięknienia zbadanej dostawy na wytwórnię + dopuszczalny wg Załącznika krajowego NA do PN- EN [64a] wzrost temperatury mięknienia po starzeniu RTFOT. W wypadku mieszanki mineralno-asfaltowej z polimeroasfaltem nawrot sprężysty lepiszcza wyekstrahowanego powinien wynieść co najmniej 40%. Dotyczy to również przedwczesnego zerwania tego lepiszcza w badaniu, przy czym należy wtedy podać wartość wydłużenia (zgodnie z zapisami normy PN-EN [56]) Gęstość i zawartość wolnych przestrzeni Zawartość wolnych przestrzeni w próbce Marshalla pobranej z mieszanki mineralno-asfaltowej lub wyjątkowo powtórnie rozgrzanej próbki pobranej z nawierzchni nie może wykroczyć poza wartości podane w pkcie 2.10 o więcej niż 1,5% (v/v) Warunki technologiczne wbudowywania mieszanki mineralno-asfaltowej Temperatura powietrza powinna być mierzona przed i w czasie robót; nie powinna być mniejsza niż podano w tablicy 23. Pomiar temperatury mieszanki mineralno-asfaltowej podczas wykonywania nawierzchni polega na kilkakrotnym zanurzeniu termometru w mieszance znajdującej się w zasobniku rozściełacza i odczytaniu temperatury. Dodatkowo należy sprawdzać temperaturę mieszanki za stołem rozściełacza w przypadku dłuższego postoju spowodowanego przerwą w dostawie mieszanki mineralno-asfaltowej z wytwórni. Jeżeli temperatura za stołem po zakończeniu postoju będzie zbyt niska do uzyskania odpowiedniego zagęszczenia, to należy wykonać zakończenie działki roboczej i rozpocząć proces układania jak dla nowej. Pomiar temperatury mieszanki mineralno-asfaltowej należy wykonać zgodnie z wymaganiami normy PN-EN [38]. Sprawdzeniu podlega wygląd mieszanki mineralno-asfaltowej w czasie rozładunku do zasobnika rozściełacza oraz porównaniu z normalnym wyglądem z uwzględnieniem uziarnienia, jednorodności mieszanki, prawidłowości pokrycia ziaren lepiszczem, koloru, ewentualnego nadmiaru lub niedoboru lepiszcza Wykonana warstwa Wskaźnik zagęszczenia i zawartość wolnych przestrzeni Zagęszczenie wykonanej warstwy wyrażone wskaźnikiem zagęszczenia oraz zawartością wolnych przestrzeni nie może przekroczyć wartości dopuszczalnych podanych w tablicy 29. Dotyczy to każdego pojedynczego oznaczenia danej właściwości. Określenie gęstości objętościowej należy wykonywać według PN-EN [34]. Tablica 29. Właściwości warstwy AC Typ i wymiar mieszanki Wskaźnik zagęszczenia [%] Zawartość wolnych przestrzeni w warstwie [%(v/v)] 117

118 AC5S, KR1-KR2 98 1,0 5,0 AC8S, KR1-KR2 98 1,0 4,5 AC11S, KR1-KR2 98 1,0 4,5 AC8S, KR3-KR4 98 2,0 5,0 AC11S, KR3-KR4 98 2,0 5,0 AC8S, KR5-KR6 98 2,0 5,0 AC11S, KR5-KR6 98 2,0 5,0 Wskaźnik zagęszczenia i zawartość wolnych przestrzeni należy badać dla każdej warstwy i na każde rozpoczęte 6000 m 2 nawierzchni jedna próbka; w razie potrzeby liczba próbek może zostać zwiększona (np. nawierzchnie mostowe) Grubość warstwy Średnia grubość dla poszczególnych warstw asfaltowych oraz średnia grubość dla całego pakietu tych warstw powinna być zgodna z grubością przyjętą w projekcie konstrukcji nawierzchni. Jedynie w przypadku pojedynczych wyników pomiarów grubości wykonanej warstwy oznaczane według PN-EN [44] mogą odbiegać od projektu o wartości podane w tablicy 30. Tablica 30. Dopuszczalne odchyłki grubości warstwy [%] Pakiet: warstwa Warunki oceny ścieralna+wiążąca +podbudowa Warstwa ścieralna Dla wartości średniej grubości wbudowanej warstwy z całego odcinka budowy asfaltowa razem Nie dopuszcza się zaniżenia grubości Nie dopuszcza się zaniżenia grubości Dla wartości pojedynczych wyników pomiarów 0 10%, ale nie 0 5% grubości wbudowanej warstwy więcej niż 1,0 cm Należy sprawdzić zachowanie zasady mówiącej, że grubość warstwy musi być co najmniej dwuipółkrotnie większa od wymiaru D kruszywa danej mieszanki (h 2,5 D). Zwiększone grubości poszczególnych warstw będą zaliczane jako wyrównanie ewentualnych niedoborów niżej leżącej warstwy Spadki poprzeczne Spadki poprzeczne nawierzchni należy badać nie rzadziej niż co 20 m oraz w punktach głównych łuków poziomych. Spadki poprzeczne powinny być zgodne z dokumentacją projektową, z tolerancją 0,5% Równość a) Równość podłużna W pomiarach równości podłużnej warstw konstrukcji nawierzchni należy stosować metody: 1) profilometryczną bazującą na wskaźnikach równości IRI, 2) pomiaru ciągłego równoważną użyciu łaty i klina np. z wykorzystaniem planografu (w miejscach niedostępnych dla planografu pomiar z użyciem łaty i klina). Długość łaty w pomiarze równości podłużnej powinna wynosić 4 m. Do oceny równości podłużnej warstwy ścieralnej nawierzchni dróg klasy A, S, GP oraz G należy stosować metodę profilometryczną bazującą na wskaźnikach równości IRI [mm/m]. Wartość IRI należy wyznaczać z krokiem co 50 m. Długość ocenianego odcinka nawierzchni nie powinna być większa niż 1000 m. Odcinek końcowy o długości mniejszej niż 500 m należy oceniać łącznie z odcinkiem poprzedzającym. Do oceny równości odcinka nawierzchni ustala się minimalną liczbę wskaźników IRI równą 5. W przypadku odbioru robot na krótkich odcinkach nawierzchni, których całkowita długość jest mniejsza niż 250 m, dopuszcza się wyznaczanie wskaźników IRI z krokiem mniejszym niż 50 m, przy czym należy ustalać maksymalną możliwą długość kroku pomiarowego, z uwzględnieniem 118

119 minimalnej wymaganej liczby wskaźników IRI równej 5. Do oceny równości podłużnej warstwy ścieralnej nawierzchni dróg klasy Z, L, D oraz placów i parkingów należy stosować metodę pomiaru ciągłego równoważną użyciu łaty i klina np. z wykorzystaniem planografu, umożliwiającego wyznaczanie odchyleń równości podłużnej jako największej odległości (prześwitu) pomiędzy teoretyczną linią łączącą spody kołek jezdnych urządzenia a mierzoną powierzchnią warstwy [mm]. W miejscach niedostępnych dla planografu pomiar równości podłużnej warstw nawierzchni należy wykonać w sposób ciągły z użyciem łaty i klina. Wymagana równość podłużna jest określona przez dopuszczalną wartość średnią wyników pomiaru IRIśr oraz dopuszczalną wartość maksymalną pojedynczego pomiaru IRImax, których nie można przekroczyć na długości ocenianego odcinka nawierzchni. Maksymalne wartości dla warstwy ścieralnej oznaczone metodą profilometryczną określa tablica 31. Tablica 31. Maksymalne wartości wskaźnika IRI dla warstwy ścieralnej określone metodą profilometryczną Maksymalne wartości wskaźników dla zadanego zakresu długości odcinka drogi Klasa drogi Element nawierzchni [mm/m] IRIśr* IRImax A,S, GP Pasy ruchu zasadnicze, 1,3 2,4 awaryjne, dodatkowe, włączenia i wyłączenia, jezdnie łącznic, utwardzone pobocza Jezdnie MOP 1,5 2,7 G Pasy ruchu zasadnicze, 1,7 3,4 dodatkowe, włączenia i wyłączenia, postojowe, jezdnie łącznic, utwardzone pobocza * w przypadku: odbioru odcinków warstwy nawierzchni o całkowitej długości mniejszej niż 500 m, odbioru robót polegających na ułożeniu na istniejącej nawierzchni jedynie warstwy ścieralnej (niezależnie od długości odcinka robot), dopuszczalną wartość IRIśr wg tablicy należy zwiększyć o 0,2 mm/m. Maksymalne wartości odchyleń równości podłużnej dla warstwy oznaczone pomiarem ciągłym równoważnym użyciu łaty i klina np. z wykorzystaniem planografu, łaty i klina określa tablica 32. Tablica 32. Maksymalne wartości odchyleń równości podłużnej dla warstwy ścieralnej określone za pomocą pomiaru ciągłego, łaty i klina Klasa drogi A,S,GP Element nawierzchni Pasy ruchu zasadnicze, awaryjne, dodatkowe, włączenia i wyłączenia, jezdnie łącznic, utwardzone pobocza Jezdnie MOP - G,Z Pasy ruchu zasadnicze, dodatkowe, 6 Maksymalne wartości odchyleń równości podłużnej warstwy [mm] dla warstwy ścieralnej - 119

120 L,D, place parkingi, włączenia i wyłączenia, postojowe, jezdnie łącznic, utwardzone pobocza Wszystkie pasy ruchu i powierzchnie przeznaczone do ruchu i postoju pojazdów (dotyczy jedynie klasy Z) 9 b) Równość poprzeczna Do oceny równości poprzecznej warstw nawierzchni dróg wszystkich klas oraz placów i parkingów należy stosować metodę pomiaru profilometrycznego równoważną użyciu łaty i klina, umożliwiającą wyznaczenie odchylenia równości w przekroju poprzecznym pasa ruchu/elementu drogi. Odchylenie to jest obliczane jako największa odległość (prześwit) pomiędzy teoretyczną łatą (o długości 2 m) a zarejestrowanym profilem poprzecznym warstwy. Efektywna szerokość pomiarowa jest równa szerokości mierzonego pasa ruchu (elementu nawierzchni) z tolerancją ±15%. Wartość odchylenia równości poprzecznej należy wyznaczać z krokiem co 1 m. W miejscach niedostępnych dla profilografu pomiar równości poprzecznej warstw nawierzchni należy wykonać z użyciem łaty i klina. Długość łaty w pomiarze równości poprzecznej powinna wynosić 2 m. Pomiar powinien być wykonywany nie rzadziej niż co 5 m. Maksymalne wartości odchyleń równości poprzecznej określa tablica 33. Tablica 33. Maksymalne wartości odchyleń równości poprzecznej dla warstwy ścieralnej Maksymalne wartości odchyleń równości Klasa drogi Element nawierzchni poprzecznej warstwy [mm] A,S,GP G,Z L,D, place parkingi, Pasy ruchu zasadnicze, awaryjne, dodatkowe, włączenia i wyłączenia, jezdnie łącznic, utwardzone pobocza Jezdnie MOP 6 Pasy ruchu zasadnicze, dodatkowe, 6 włączenia i wyłączenia, postojowe, jezdnie łącznic, utwardzone pobocza Wszystkie pasy ruchu i powierzchnie przeznaczone do ruchu i postoju pojazdów dla warstwy ścieralnej Złącza technologiczne Złącza podłużne i poprzeczne, sprawdzone wizualnie, powinny być równe i związane, wykonane w linii prostej, równolegle lub prostopadle do osi drogi. Przylegające warstwy powinny być w jednym poziomie Szerokość warstwy Szerokość warstwy, mierzona 10 razy na 1 km każdej jezdni powinna być zgodna z dokumentacją projektową, z tolerancją w zakresie od 0 do +5 cm, przy czym szerokość warstwy wiążącej powinna być odpowiednio szersza, tak aby stanowiła odsadzkę dla warstwy ścieralnej. W przypadku wyprofilowanej ukośnej krawędzi szerokość należy mierzyć w środku linii skosu Rzędne wysokościowe Rzędne wysokościowe, mierzone co 10 m na prostych i co 10 m na osi podłużnej i krawędziach, powinny być zgodne z dokumentacją projektową, z dopuszczalną tolerancją ± 1 cm, przy czym co najmniej 95% wykonanych pomiarów nie może przekraczać przedziału dopuszczalnych odchyleń Ukształtowanie osi w planie 9 120

121 Ukształtowanie osi w planie, mierzone co 100 m, nie powinno różnić się od dokumentacji projektowej o więcej niż ± 5 cm Ocena wizualna warstwy Wygląd zewnętrzny warstwy, sprawdzony wizualnie, powinien być jednorodny, bez spękań, deformacji, plam i wykruszeń Właściwości przeciwpoślizgowe warstwy ścieralnej Przy ocenie właściwości przeciwpoślizgowych nawierzchni drogi klasy G i dróg wyższych klas powinien być określony współczynnik tarcia na mokrej nawierzchni przy całkowitym poślizgu opony testowej. Pomiar wykonuje się przy temperaturze otoczenia od 5 do 30 C, nie rzadziej niż co 50 m na nawierzchni zwilżanej wodą w ilości 0,5 l/m 2, a wynik pomiaru powinien być przeliczany na wartość przy 100% poślizgu opony testowej rowkowanej (ribbed type) o rozmiarze 165 R15 lub innej wiarygodnej metody równoważnej, jeśli dysponuje się sprawdzoną zależnością korelacyjną umożliwiającą przeliczenie wyników pomiarów na wartości uzyskiwane zestawem o pełnej blokadzie koła. Badanie należy wykonać przed dopuszczeniem nawierzchni do ruchu oraz powtórnie w okresie od 4 do 8 tygodni od oddania nawierzchni do eksploatacji. Badanie powtórne należy wykonać w śladzie koła. Jeżeli warunki atmosferyczne uniemożliwiają wykonanie pomiaru w wymienionym terminie, powinien być on zrealizowany z najmniejszym możliwym opóźnieniem. Uzyskane wartości współczynnika tarcia należy rejestrować z dokładnością do trzech miejsc po przecinku Miarą właściwości przeciwpoślizgowych jest miarodajny współczynnik tarcia. Za miarodajny współczynnik tarcia przyjmuje się różnicę wartości średniej E(μ) i odchylenia standardowego D: E(μ) D. Wyniki podaje się z dokładnością do dwóch miejsc po przecinku. Długość ocenianego odcinka nawierzchni nie powinna być większa niż 1000 m, a liczba pomiarów nie mniejsza niż 10. Odcinek końcowy o długości mniejszej niż 500 m należy oceniać łącznie z odcinkiem poprzedzającym. W wypadku odbioru krótkich odcinków nawierzchni, na których nie można wykonać pomiarów z prędkością 90 lub 60 km/h (np. rondo, dojazd do skrzyżowania, niektóre łącznice), do oceny przyjmuje się wyniki pomiarów współczynnika tarcia przy prędkościach pomiarowych odpowiednio 60 i 30 km/h. Dopuszczalne wartości miarodajnego współczynnika tarcia nawierzchni są określone w tablicy 34. Tablica 34. Wymagane minimalne wartości miarodajne współczynnika tarcia Klasa drogi A,S GP,G Element nawierzchni Pasy ruchu zasadnicze, dodatkowe, awaryjne Pasy włączenia i wyłączenia, jezdnie łącznic Pasy ruchu, pasy dodatkowe, jezdnie łącznic, utwardzone pobocza Minimalna wartość miarodajnego współczynnika tarcia przy prędkości zablokowanej opony względem nawierzchni 30 km/n 60 km/h 90 km/h - 0,49* 0,44 0,55** 0,51-0,51** 0,41 - * wartość wymagania dla odcinków nawierzchni, na których nie można wykonać pomiarów z prędkością 90 km/h, 121

122 ** wartości wymagań dla odcinków nawierzchni, na których nie można wykonać pomiarów z prędkością 60 km/h Jasność nawierzchni Za jasną uważa się taką nawierzchnię, dla której oznaczona wartość współczynnika luminancji na etapie: przeprowadzania procedury badania typu (wartość towarzysząca badaniu typu) i zatwierdzania badania typu przez Zamawiającego, wynosi co najmniej 70 mcd/(m 2 lux) dotyczy zastosowań na powierzchniach określonych w niniejszym punkcie. Pomiar współczynnika luminancji należy wykonać wg załącznika 4 z WT część I Badania kontrolne dodatkowe W wypadku uznania, że jeden z wyników badań kontrolnych nie jest reprezentatywny dla ocenianego odcinka budowy, Wykonawca ma prawo żądać przeprowadzenia badań kontrolnych dodatkowych. Inżynier i Wykonawca decydują wspólnie o miejscach pobierania próbek i wyznaczeniu odcinków częściowych ocenianego odcinka budowy. Jeżeli odcinek częściowy przyporządkowany do badań kontrolnych nie może być jednoznacznie i zgodnie wyznaczony, to odcinek ten nie powinien być mniejszy niż 20% ocenianego odcinka budowy. Do odbioru uwzględniane są wyniki badań kontrolnych i badań kontrolnych dodatkowych do wyznaczonych odcinków częściowych. Koszty badań kontrolnych dodatkowych zażądanych przez Wykonawcę ponosi Wykonawca Badania arbitrażowe Badania arbitrażowe są powtórzeniem badań kontrolnych, co do których istnieją uzasadnione wątpliwości ze strony Inżyniera lub Wykonawcy (np. na podstawie własnych badań). Badania arbitrażowe wykonuje na wniosek strony kontraktu niezależne laboratorium, które nie wykonywało badań kontrolnych. Koszty badań arbitrażowych wraz ze wszystkimi kosztami ubocznymi ponosi strona, na której niekorzyść przemawia wynik badania. 7. Obmiar robót 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w OST D-M Wymagania ogólne [1] pkt Jednostka obmiarowa Jednostką obmiarową jest m 2 (metr kwadratowy) wykonanej warstwy ścieralnej z betonu asfaltowego (AC). 8. Odbiór robót Ogólne zasady odbioru robót podano w OST D-M Wymagania ogólne [1] pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, ST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji według pktu 6 dały wyniki pozytywne. 9. Podstawa płatności 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w OST D-M Wymagania ogólne [1] pkt Cena jednostki obmiarowej Cena wykonania 1 m 2 warstwy ścieralnej z betonu asfaltowego (AC) obejmuje: prace pomiarowe i roboty przygotowawcze, oznakowanie robót, oczyszczenie i skropienie podłoża, dostarczenie materiałów i sprzętu, opracowanie recepty laboratoryjnej, 122

123 wykonanie próby technologicznej i odcinka próbnego, wyprodukowanie mieszanki betonu asfaltowego i jej transport na miejsce wbudowania, posmarowanie lepiszczem lub pokrycie taśmą asfaltową krawędzi urządzeń obcych i krawężników, rozłożenie i zagęszczenie mieszanki betonu asfaltowego, obcięcie krawędzi i posmarowanie lepiszczem, przeprowadzenie pomiarów i badań wymaganych w specyfikacji technicznej, odwiezienie sprzętu Sposób rozliczenia robót tymczasowych i prac towarzyszących Cena wykonania robót określonych niniejszą OST obejmuje: roboty tymczasowe, które są potrzebne do wykonania robót podstawowych, ale nie są przekazywane Zamawiającemu i są usuwane po wykonaniu robót podstawowych, prace towarzyszące, które są niezbędne do wykonania robót podstawowych, niezaliczane do robót tymczasowych, jak geodezyjne wytyczenie robót itd. 10. Przepisy związane Ogólne specyfikacje techniczne (OST) 1. D-M Wymagania ogólne 2. D a Połączenie międzywarstwowe nawierzchni drogowej emulsją asfaltową Normy (Zestawienie zawiera dodatkowo normy PN-EN związane z badaniami materiałów występujących w niniejszej OST) 3. PN-EN Metody badania cementu Część 2: Analiza chemiczna cementu 4. PN-EN Wapno budowlane Część 2: Metody badań 5. PN-EN Badania podstawowych właściwości kruszyw Procedura i terminologia uproszczonego opisu petrograficznego 6. PN-EN Badania geometrycznych właściwości kruszyw Część 1: Oznaczanie składu ziarnowego Metoda przesiewania 7. PN-EN Badania geometrycznych właściwości kruszyw Część 3: Oznaczanie kształtu ziarn za pomocą wskaźnika płaskości 8. PN-EN Badania geometrycznych właściwości kruszyw Część 4: Oznaczanie kształtu ziarn Wskaźnik kształtu 9. PN-EN Badania geometrycznych właściwości kruszyw Oznaczanie procentowej zawartości ziarn o powierzchniach powstałych w wyniku przekruszenia lub łamania kruszyw grubych 10. PN-EN Badania geometrycznych właściwości kruszyw Część 6: Ocena właściwości powierzchni Wskaźnik przepływu kruszyw 11. PN-EN Badania geometrycznych właściwości kruszyw Część 9: Ocena zawartości drobnych cząstek Badania błękitem metylenowym 12. PN-EN Badania geometrycznych właściwości kruszyw Część 10: Ocena zawartości drobnych cząstek Uziarnienie wypełniaczy (przesiewanie w strumieniu powietrza) 13. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Część 2: Metody oznaczania odporności na rozdrabnianie 14. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Część 4: Oznaczanie pustych przestrzeni suchego, zagęszczonego wypełniacza 15. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Część 5: Oznaczanie zawartości wody przez suszenie w suszarce z wentylacją 16. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Część 6: Oznaczanie gęstości ziarn i nasiąkliwości 17. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Część 7: 123

124 Oznaczanie gęstości wypełniacza Metoda piknometryczna 18. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Część 8: Oznaczanie polerowalności kamienia 19. PN-EN Badania właściwości cieplnych i odporności kruszyw na działanie czynników atmosferycznych Część 3: Badanie bazaltowej zgorzeli słonecznej metodą gotowania 20. PN-EN Badania właściwości cieplnych i odporności kruszyw na działanie czynników atmosferycznych - Część 6: Mrozoodporność w obecności soli 21. PN-EN 1426 Asfalty i produkty asfaltowe Oznaczanie penetracji igłą 22. PN-EN 1427 Asfalty i produkty asfaltowe Oznaczanie temperatury mięknienia Metoda Pierścień i Kula 23. PN-EN Badania chemicznych właściwości kruszyw Analiza chemiczna 24. PN-EN Asfalty i produkty asfaltowe Wymagania dla asfaltów drogowych 25. PN-EN Asfalty i produkty asfaltowe Oznaczanie rozpuszczalności 26. PN-EN Asfalty i produkty asfaltowe Oznaczanie temperatury łamliwości Fraassa 27. PN-EN Asfalty i lepiszcza asfaltowe - Oznaczanie lepkości kinematycznej 28. PN-EN Asfalty i lepiszcza asfaltowe - Oznaczanie lepkości dynamicznej metodą próżniowej kapilary 29. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie zawartości parafiny Część 1: Metoda destylacji 30. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie odporności na starzenie pod wpływem ciepła i powietrza Część 1: Metoda RTFOT 31. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 1: Zawartość lepiszcza rozpuszczalnego 32. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 2: Oznaczanie składu ziarnowego 33. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 5: Oznaczanie gęstości 34. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralnoasfaltowych na gorąco Część 6: Oznaczanie gęstości objętościowej próbek mieszanki mineralno-asfaltowej 35. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralnoasfaltowych na gorąco Część 8: Oznaczanie zawartości wolnej przestrzeni 36. PN-EN Mieszanki mineralno-asfaltowe Metody badania mieszanek mineralnoasfaltowych na gorąco Część 11: Oznaczanie powinowactwa pomiędzy kruszywem i asfaltem 37. PN-EN Mieszanki mineralno-asfaltowe Metody badania mieszanek mineralnoasfaltowych na gorąco Część 12: Określanie wrażliwości próbek asfaltowych na wodę 38. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralnoasfaltowych na gorąco Część 13: Pomiar temperatury 39. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralnoasfaltowych na gorąco Część 22: Koleinowanie 40. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 22: Koleinowanie 41. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 24: Odporność na zmęczenie 42. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralno- 124

125 asfaltowych na gorąco - Część 26: Sztywność 43. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralnoasfaltowych na gorąco Część 27: Pobieranie próbek 44. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralnoasfaltowych na gorąco Część 36: Oznaczanie grubości nawierzchni asfaltowych 45. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 39: Oznaczanie zawartości lepiszcza metodą spalania 46. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 41: Odporność na płyny zapobiegające oblodzeniu 47. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 43: Odporność na paliwo 48. PN-EN Asfalty i lepiszcza asfaltowe - Oznaczanie czasu wypływu lepkościomierzem wypływowym - Część 1: Emulsje asfaltowe 49. PN-EN Kruszywa do mieszanek bitumicznych i powierzchniowych utrwaleń stosowanych na drogach, lotniskach i innych powierzchniach przeznaczonych do ruchu 50. PN-EN Mieszanki mineralno-asfaltowe Wymagania Część 1: Beton asfaltowy 51. PN-EN Mieszanki mineralno-asfaltowe - Wymagania - Część 4: Mieszanka HRA 52. PN-EN Mieszanki mineralno-asfaltowe Wymagania Część 20: Badanie typu 53. PN-EN Mieszanki mineralno-asfaltowe - Wymagania - Część 21: Zakładowa kontrola produkcji 54. PN-EN Badania kruszyw wypełniających stosowanych do mieszanek bitumicznych Część 1: Badanie metodą pierścienia delta i kuli 55. PN-EN Badania kruszyw wypełniających stosowanych do mieszanek bitumicznych Część 2: Liczba bitumiczna 56. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie nawrotu sprężystego asfaltów modyfikowanych 57. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie stabilności podczas magazynowania asfaltów modyfikowanych 58. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie właściwości mechanicznych lepiszczy asfaltowych metodą rozciągania 59. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie kohezji lepiszczy asfaltowych metodą testu wahadłowego 60. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie siły rozciągania asfaltów modyfikowanych Metoda z duktylometrem 61. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie energii odkształcenia 62. PN-EN Asfalty i lepiszcza asfaltowe Zasady specyfikacji kationowych emulsji asfaltowych 62a. PN-EN 13808: /Ap1: Asfalty i lepiszcza asfaltowe Zasady specyfikacji kationowych emulsji asfaltowych. Załącznik krajowy NA 63. PN-EN Asfalty i lepiszcza asfaltowe - Zasady klasyfikacji asfaltów drogowych 63a PN-EN : /Ap1: i PN-EN : /Ap2: E specjalnych - Część 2: Asfalty drogowe wielorodzajowe Asfalty i lepiszcza asfaltowe - Zasady klasyfikacji asfaltów drogowych specjalnych - Część 2: Asfalty drogowe wielorodzajowe. Załącznik krajowy NA 125

126 64. PN-EN Asfalty i lepiszcza asfaltowe Zasady specyfikacji asfaltów modyfikowanych polimerami 64a. PN-EN 14023:2011/Ap1: Asfalty i lepiszcza asfaltowe Zasady klasyfikacji asfaltów modyfikowanych polimerami. Załącznik krajowy NA PN-EN Wypełniacze szczelin i zalewy drogowe Część 1: Wymagania wobec zalew drogowych na gorąco 66. PN-EN Wypełniacze szczelin i zalewy drogowe Część 2: Wymagania wobec zalew drogowych na zimno 67. PN-EN Przetwory naftowe Oznaczanie temperatury zapłonu i palenia Pomiar metodą otwartego tygla Clevelanda 68. PN-EN ISO 2592 Oznaczanie temperatury zapłonu i palenia Metoda otwartego tygla Clevelanda 69. PN-EN Zalewy szczelin na gorąco -- Część 2: Metoda badania dla określenia penetracji stożka w temperaturze 25 C 70. PN-EN Zalewy szczelin na gorąco -- Część 3: Metoda badania określająca penetrację i odprężenie sprężyste (odbojność) 71. PN-EN Zalewy szczelin na gorąco -- Część 5: Metody badań do oznaczania odporności na spływanie 72. PN-EN Zalewy szczelin na gorąco -- Część 6: Metoda przygotowania próbek do badania 73. PN-EN Zalewy szczelin na gorąco -- Część 13: Metoda badania służąca do określenia wydłużenia nieciągłego (próba przyczepności) 74. DIN Prüfung von Bitumen- und Polymerbitumenbahnen (Badanie taśm bitumicznych i polimerowo-bitumicznych) 75. PN-EN 1425 Asfalty i lepiszcza asfaltowe -- Ocena organoleptyczna 76. PN-EN 1428 Asfalty i lepiszcza asfaltowe -- Oznaczanie zawartości wody w emulsjach asfaltowych -- Metoda destylacji azeotropowej 77. PN-EN Asfalty i lepiszcza asfaltowe -- Odzyskiwanie lepiszcza z emulsji asfaltowych lub asfaltów upłynnionych lub fluksowanych -- Część 1: Odzyskiwanie metodą odparowania 78. PN-EN Asfalty i lepiszcza asfaltowe -- Odzyskiwanie lepiszcza z emulsji asfaltowych lub asfaltów upłynnionych lub fluksowanych -- Część 2: Stabilizacja po odzyskaniu metodą odparowania Wymagania techniczne i katalogi Kruszywa do mieszanek mineralno-asfaltowych i powierzchniowych utrwaleń na drogach krajowych - WT Kruszywa Wymagania techniczne. Załącznik do Zarządzenia Generalnego Dyrektora Dróg Krajowych i Autostrad nr 46 z dnia 25 września 2014 r. i nr 8 z dnia 9 maja 2016 r. Nawierzchnie asfaltowe na drogach krajowych - WT część I - Mieszanki mineralnoasfaltowe. Wymagania Techniczne. Załącznik do Zarządzenia nr 54 Generalnego Dyrektora Dróg Krajowych i Autostrad z dnia 18 listopada 2014 roku zmieniającego zarządzenie w sprawie stosowania wymagań technicznych na drogach krajowych dotyczących mieszanek mineralnoasfaltowych. Nawierzchnie asfaltowe na drogach krajowych - WT część II - Wykonanie warstw nawierzchni asfaltowych. Wymagania Techniczne. Załącznik do Zarządzenia nr 7 Generalnego Dyrektora Dróg Krajowych i Autostrad z dnia 9 maja 2016 roku zmieniającego zarządzenie w sprawie stosowania wymagań technicznych na drogach krajowych dotyczących mieszanek mineralno-asfaltowych. Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych. Załącznik do Zarządzenia nr 126

127 31 Generalnego Dyrektora Dróg Krajowych i Autostrad z dnia 16 czerwca 2014 r Inne dokumenty Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (jednolity tekst Dz.U. z 2016, poz. 124) Ustawa z dnia 19 sierpnia 2011 r. o przewozie drogowym towarów niebezpiecznych (Dz.U. nr 227, poz z późn. zm.) 127

128 D b NAWIERZCHNIA Z BETONU ASFALTOWEGO. WARSTWA WIĄŻĄCA i WYRÓWNAWCZA wg WT-1 i WT-2 1. Wstęp 1.1. Przedmiot OST Przedmiotem niniejszej ogólnej specyfikacji technicznej (OST) są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem warstwy wiążącej i wyrównawczej z betonu asfaltowego Zakres stosowania OST Ogólna specyfikacja techniczna (OST) jest materiałem pomocniczym do opracowania specyfikacji technicznej wykonania i odbioru robót budowlanych (ST) stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach i ulicach Zakres robót objętych OST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem i odbiorem warstwy wiążącej i wyrównawczej z betonu asfaltowego wg PN-EN [51] i WT-2 [82] i [83] z mieszanki mineralno-asfaltowej dostarczonej od producenta. W przypadku produkcji mieszanki mineralno-asfaltowej przez Wykonawcę dla potrzeb budowy, Wykonawca zobowiązany jest prowadzić zakładową kontrolę produkcji (ZKP) zgodnie z PN-EN [55]. Warstwę wiążącą i wyrównawczą z betonu asfaltowego można wykonywać dla dróg kategorii ruchu od KR1 do KR7 (określenie kategorii ruchu podano w punkcie 1.4.8). Stosowane mieszanki betonu asfaltowego o wymiarze D (patrz pkt ) podano w tablicy 1. Tablica 1. Stosowane mieszanki Kategoria ruchu KR 1-2 KR 3-4 KR 5-7 Mieszanki o wymiarze D 1), mm AC11W, AC16W AC16W, AC22W AC16W, AC22W 1) Podział ze względu na wymiar największego kruszywa w mieszance. Uwaga: niniejsza OST nie obejmuje wykonania warstw nawierzchni z betonu asfaltowego o wysokim module sztywności Określenia podstawowe Nawierzchnia konstrukcja składająca się z jednej lub kilku warstw służących do przejmowania i rozkładania obciążeń od ruchu pojazdów na podłoże Warstwa wiążąca warstwa nawierzchni między warstwą ścieralną a podbudową Warstwa wyrównawcza warstwa o zmiennej grubości, ułożona na istniejącej warstwie w celu uzyskania odpowiedniego profilu potrzebnego do ułożenia kolejnej warstwy Mieszanka mineralno-asfaltowa (MMA) mieszanka kruszyw i lepiszcza asfaltowego Wymiar mieszanki mineralno-asfaltowej określenie mieszanki mineralno-asfaltowej, ze względu na największy wymiar kruszywa D, np. wymiar 11, 16, Beton asfaltowy mieszanka mineralno-asfaltowa, w której kruszywo o uziarnieniu ciągłym lub nieciągłym tworzy strukturę wzajemnie klinującą się Uziarnienie skład ziarnowy kruszywa, wyrażony w procentach masy ziaren przechodzących przez określony zestaw sit Kategoria ruchu obciążenie drogi ruchem samochodowym, wyrażone w osiach obliczeniowych (100 kn) wg Katalogu typowych konstrukcji nawierzchni podatnych i półsztywnych GDDKiA [84] Wymiar kruszywa wielkość ziaren kruszywa, określona przez dolny (d) i górny (D) wymiar sita Kruszywo grube kruszywo z ziaren o wymiarze: D 45 mm oraz d > 2 mm. 128

129 Kruszywo drobne kruszywo z ziaren o wymiarze: D 2 mm, którego większa część pozostaje na sicie 0,063 mm Pył kruszywo z ziaren przechodzących przez sito 0,063 mm Wypełniacz kruszywo, którego większa część przechodzi przez sito 0,063 mm. (Wypełniacz mieszany kruszywo, które składa się z wypełniacza pochodzenia mineralnego i wodorotlenku wapnia. Wypełniacz dodany wypełniacz pochodzenia mineralnego, wyprodukowany oddzielnie) Granulat asfaltowy jest to przetworzony destrukt asfaltowy o udokumentowanej jakości jako materiał składowy w produkcji mieszanek mineralno-asfaltowych w technologii na gorąco Destrukt asfaltowy jest to mieszanka mineralno-asfaltowa, która jest uzyskiwana w wyniku frezowania warstw asfaltowych, rozkruszenia płyt wyciętych z nawierzchni asfaltowej, brył uzyskiwanych z płyt oraz z mieszanki mineralno-asfaltowej odrzuconej lub będącej nadwyżką produkcji Kationowa emulsja asfaltowa emulsja, w której emulgator nadaje dodatnie ładunki cząstkom zdyspergowanego asfaltu Połączenia technologiczne połączenia rożnych warstw ze sobą lub tych samych warstw wykonywanych w rożnym czasie nie będących połączeniem międzywarstwowym Złącza podłużne i poprzeczne połączenia tego samego materiału wbudowywanego w rożnym czasie Spoiny połączenia rożnych materiałów, np. asfaltu lanego i betonu asfaltowego oraz warstwy asfaltowej z urządzeniami obcymi w nawierzchni lub ją ograniczającymi Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w OST D-M Wymagania ogólne pkt Symbole i skróty dodatkowe AC_W - beton asfaltowy do warstwy wiążącej i wyrównawczej, PMB - polimeroasfalt (ang. polymer modified bitumen), MG - asfalt wielorodzajowy (ang. multigrade), D - górny wymiar sita (przy określaniu wielkości ziaren kruszywa), D - dolny wymiar sita (przy określaniu wielkości ziaren kruszywa), C - kationowa emulsja asfaltowa, NPD - właściwość użytkowa nie określana (ang. No Performance Determined; producent może jej nie określać), TBR - do zadeklarowania (ang. To Be Reported; producent może dostarczyć odpowiednie informacje, jednak nie jest do tego zobowiązany), MOP - miejsce obsługi podróżnych, ZKP - zakładowa kontrola produkcji Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w OST D-M Wymagania ogólne [1] pkt Materiały 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w OST D-M Wymagania ogólne [1] pkt 2. Wykonawca powinien przedstawić Inżynierowi dokumenty potwierdzające przydatność wszystkich materiałów stosowanych do wykonania warstw asfaltowych. W przypadku zmiany rodzaju i właściwości materiałów należy ponownie wykazać ich przydatność do przewidywanego celu. Wbudowywana mieszanka mineralno-asfaltowa może pochodzić z kilku wytwórni pod warunkiem, że jest produkowana z tych samych materiałów (o ustalonej przydatności ) i w oparciu o takie samo badanie typu Materiały stosowane do betonu asfaltowego do warstwy wyrównawczej i wiążącej 129

130 Rodzaje stosowanych materiałów do betonu asfaltowego do warstwy wyrównawczej i wiążącej w zależności od kategorii ruchu podano w tablicy 2. Tablica 2. Materiały do warstwy wiążącej i wyrównawczej z betonu asfaltowego Materiał Mieszanka mineralnoasfaltowa o wymiarze D, [mm] Granulat asfaltowy o Kategoria ruchu KR1 KR2 KR3 KR4 KR5 KR7 11 a) wymiarze U, [mm] 16 a) 22,4 22,4 31,5 22,4 31,5 Lepiszcze asfaltowe 50/70 MG 50/70-54/64 Kruszywa mineralne 35/50, 50,70 PMB 25/55-60 MG 50/70-54/64 MG 35/50-57/69 35/50 PMB 25/55-60 PMB 25/55-80 MG 35/50-57/69 Tabele 8, 9,10,11 wg WT [81] (tablice 6-9 wg OST) a) Dopuszcza się AC11 do warstwy wyrównawczej dróg KR1 do KR4 przy spełnieniu wymagań tablicy Lepiszcza asfaltowe Należy stosować asfalty drogowe wg PN-EN [23], polimeroasfalty wg PN-EN [66] [66a] lub asfalty wielorodzajowe wg PN-EN [65] [65a]. Oprócz lepiszcz wymienionych w tablicy 2 można stosować inne lepiszcza nienormowe według aprobat technicznych. Asfalty drogowe powinny spełniać wymagania podane w tablicy 3. Polimeroasfalty powinny spełniać wymagania podane w tablicy 4. Asfalty wielorodzajowe powinny spełniać wymagania podane w tablicy 5. Tablica 3. Wymagania wobec asfaltów drogowych wg PN-EN [23] Lp. Właściwości Jednostka Metoda badania WŁAŚCIWOŚCI OBLIGATORYJNE 1 Penetracja w 25 C 0,1 mm PN-EN 1426 [20] 2 Temperatura mięknienia C PN-EN 1427 [21] 3 Temperatura zapłonu, C PN-EN nie mniej niż [69] 4 Zawartość składników rozpusz- % m/m PN-EN czalnych, nie mniej niż 5 Zmiana masy po starzeniu (ubytek lub przyrost), nie więcej niż % m/m 6 Pozostała penetracja po starzeniu, nie mniej niż % PN-EN 1426 [20] 7 Temperatura mięknienia po C PN-EN 1427 starzeniu, nie mniej niż [21] 8 Wzrost temp. mięknienia po C PN-EN 1427 starzeniu, nie więcej niż [21] WŁAŚCIWOŚCI SPECJALNE KRAJOWE Rodzaj asfaltu 35/50 50/ [24] PN-EN [29] 0,5 0,

131 9 Temperatura łamliwości C PN-EN Fraassa, nie więcej niż [25] 10 Indeks penetracji - PN-EN 12591[23] Brak wymagań Brak wymagań 11 Lepkość dynamiczna w 60 C Pa s PN-EN 12596[27] Brak wymagań Brak wymagań 12 Lepkość kinematyczna w 135 C mm2/s PN-EN 12595[26] Brak wymagań Brak wymagań Tablica 4. Wymagania wobec asfaltów modyfikowanych polimerami (polimeroasfaltów) wg PN-EN [66] [66a] Gatunki asfaltów modyfikowanych polimerami (PMB) Właściwość 25/ /55 80 Wymaganie podstawowe Konsystencja w pośrednich temperaturach eksploatacyjnych Konsystencja w wysokich temperatu rach eksploatacyjnych Kohezja Stałość konsystencji (Odporność na starzenie wg PN- EN lub -3 [29] [30] Inne właściwości Penetracja w 25 C Temperatura miękni enia Siła rozciągania (mała prędkość rozciągania) Rozciąganie bezpośrednie w 5 C (rozciąganie 100 mm/min) Wahadło Vialit (metoda uderzenia) Zmiana masy Pozostała penetracja Wzrost temperatury mięknienia Temperatura zapłonu Metoda badania PN-EN 1426 [20] PN-EN 1427 [21] PN-EN [62] P N-EN [63] PN-EN [60] P N-EN [63] PN-EN [61] PN-EN [29] PN-EN 1426 [20] PN-EN 1427 [21] PN-EN ISO 2592 Jednostk a 0,1 mm wyma -ganie klas a wym a- ganie C J/cm 2 2 w 10 C 6 J/cm 2 NPD a 0 J/cm 2 NPD a 0 TBR b (w 15 C ) - klasa % 0,5 3 0,5 3 % C C

132 Wymagania Dodatkowe Temperatura łamliwości Nawrót sprężysty w 25 C Nawrót sprężysty w 10 C Zakres plastyczności Stabilność magazyno-wania. Różnica tempe-ratur mięknienia Stabilność magazynowania. Różnica penetracji Spadek temperatury mięknienia po starzeniu wg PN-EN lub-3 [29] [30] Nawrót sprężysty w 25 C po starzeniu wg PN-EN lub -3 [29] [30] Nawrót sprężysty w 10 C po starzeniu wg PN-EN lub -3 [29] [30] [70] PN-EN [25] PN-EN [58] PN-EN [66] Punkt PN-EN [59] PN-EN 1427 [21] PN-EN [59] PN-EN 1426 [20] PN-EN [29] PN-EN 1427 [21] PN-EN [29] PN-EN [58] C % NPD a 0 C NPD a 0 TBR b 1 NPD a 0 C ,1 mm a NPD No Performance Determined (właściwość użytkowa nie określana) b TBR To Be Reported (do zadeklarowania) NPD a 0 NPD a 0 C TBR b 1 TBR b 1 % NPD a 0 NPD a 0 132

133 Tablica 5. Wymagania wobec asfaltów wielorodzajowych wg PN-EN : /Ap1 i Ap2 [65a] asfalt asfalt Lp. Właściwości Jednostka Metoda MG 50/70-54/64 MG 35/50-57/69 badania 1 Penetracja w 0,1 mm 25 C 2 Temperatura C mięknienia 3 Indeks - penetracji 4 Temperatura C zapłonu 5 Rozpuszczalność % 6 Temperatura łamliwości C Fraassa 7 Lepkość dynamiczna Pa s w 60 C 8 Lepkość kinematyczna mm 2 /s w 135 C Właściwości po starzeniu 9 Pozostała penetracja po % starzeniu 10 Wzrost temp. mięknienia C po starzeniu 11 Zmiana masy % po starzeniu PN-EN 1426 [20] PN-EN 1427 [21] PN-EN [65] PN-EN ISO 2592 [70] PN-EN [24] PN-EN [25] PN-EN [27] PN-EN [26] PN-EN 1426 [20] PN-EN 1427 [21] PN-EN [29] ,3 do +2, ,0 klasa 4 2 Wymaganie Wymaganie ,3 do +2, , Brak wymagań 0 brak wymagań <0,5 1 <0,5 1 klasa Składowanie asfaltu drogowego powinno odbywać się w zbiornikach, wykluczających zanieczyszczenie asfaltu i wyposażonych w system grzewczy pośredni (bez kontaktu asfaltu z przewodami grzewczymi). Zbiornik roboczy otaczarki powinien być izolowany termicznie, posiadać automatyczny system grzewczy z tolerancją ± 5 C oraz układ cyrkulacji asfaltu. Polimeroasfalt powinien być magazynowany w zbiorniku wyposażonym w system grzewczy pośredni z termostatem kontrolującym temperaturę z dokładnością ± 5 C. Zaleca się wyposażenie zbiornika w mieszadło. Zaleca się bezpośrednie zużycie polimeroasfaltu po dostarczeniu. Należy unikać wielokrotnego rozgrzewania i chłodzenia polimeroasfaltu w okresie jego stosowania oraz unikać niekontrolowanego mieszania polimeroasfaltów różnego rodzaju i klasy oraz z asfaltem zwykłym. Temperatura lepiszcza asfaltowego w zbiorniku magazynowym (roboczym) nie powinna przekraczać w okresie krótkotrwałym, nie dłuższym niż 5 dni, poniższych wartości: asfaltu drogowego 35/50: 190 C, asfaltu drogowego 50/70: 180 C,

134 polimeroasfaltu: wg wskazań producenta, asfaltu drogowego wielorodzajowego: wg wskazań producenta. W celu ograniczenia ilości emisji gazów cieplarnianych oraz obniżenia temperatury mieszania składników i poprawienia urabialności mieszanki mineralno-asfaltowej dopuszcza się zastosowanie asfaltu spienionego Kruszywo Do warstwy wiążącej i wyrównawczej z betonu asfaltowego należy stosować kruszywo według PN-EN [50] i WT-1 Kruszywa 2014 [81], obejmujące kruszywo grube, kruszywo drobne i wypełniacz. W mieszance mineralno-asfaltowej jako kruszywo drobne należy stosować mieszankę kruszywa łamanego i niełamanego (dla KR1 KR2 dopuszcza się stosowanie w mieszance mineralnej do 100% kruszywa drobnego niełamanego) lub kruszywo łamane. Jeżeli stosowana jest mieszanka kruszywa drobnego niełamanego i łamanego, to należy przyjąć proporcje kruszywa łamanego do niełamanego co najmniej 50/50. Wymagania dla kruszyw według WT-1 Kruszywa 2014 [81] są podane w tablicach poniżej. a) Kruszywo grube do warstwy wiążącej i wyrównawczej z betonu asfaltowego powinno spełniać wymagania podane w tablicy 6. Tablica 6. Wymagane właściwości kruszywa grubego do warstwy wiążącej i wyrównawczej z betonu asfaltowego Lp. Właściwości kruszywa KR1 KR2 KR3 KR4 KR5 KR7 1 Uziarnienie według PN-EN 933- GC85/20 GC90/20 GC90/20 1[6]; kategoria nie niższa niż: 2 Tolerancja uziarnienia; odchylenia nie większe niż według kategorii: 3 Zawartość pyłu według PN-EN [6]; kategoria nie wyższa niż: 4 Kształt kruszywa według PN-EN [7] lub według PN-EN [8]; kategoria nie wyższa niż: 5 Procentowa zawartość ziaren o powierzchni przekruszonej i łamanej w kruszywie grubym według PN-EN [9]; kategoria nie niższa niż: 6 Odporność kruszywa na rozdrabnianie według normy PN-EN [13], badana na kruszywie o wymiarze 10/14, rozdział 5, kategoria nie wyższa niż: 7 Gęstość ziaren według PN-EN [16], rozdział 7, 8 lub 9: 8 Nasiąkliwość według PN-EN [16], rozdział 7, 8 lub 9: 9 Mrozoodporność według PN-EN [18], badana na kruszywie 8/11, 11/16 lub 8/16; kategoria nie wyższa niż: G25/15 G20/15 G20/17,5 f2 G25/15 G20/15 G20/17,5 f2 G25/15 G20/15 G20/17,5 FI35 lub SI35 FI25 lub SI25 FI25 lub SI25 Cdeklarowana C50/10 C50/10 LA40 LA30 LA30 deklarowana przez producenta deklarowana przez producenta deklarowana przez producenta deklarowana przez producenta F2 F2 F2 10 Zgorzel słoneczna bazaltu według SBLA SBLA SBLA f2 deklarowana przez producenta deklarowana przez producenta 134

135 PN-EN [19]; wymagana kategoria: 11 Skład chemiczny uproszczony opis petrograficzny według PN-EN [5] 12 Grube zanieczyszczenia lekkie według PN-EN [22], p. 14.2; kategoria nie wyższa niż: 13 Rozpad krzemianowy żużla wielkopiecowego chłodzonego powietrzem według PN-EN [22], p. 19.1: 14 Rozpad żelazowy żużla wielkopiecowego chłodzonego powietrzem według PN-EN [22], p. 19.2: 15 Stałość objętości kruszywa z żużla stalowniczego według PN-EN [22], p. 19.3; kategoria nie wyższa niż: deklarowany przez producenta deklarowany przez producenta deklarowany przez producenta mlpc 0,1 mlpc 0,1 mlpc 0,1 wymagana odporność wymagana odporność wymagana odporność wymagana odporność V3,5 V3,5 V3,5 wymagana odporność wymagana odporność b) kruszywo niełamane drobne lub o ciągłym uziarnieniu do D 8 do warstwy wiążącej i wyrównawczej z betonu asfaltowego powinno spełniać wymagania podane w tablicy 7. Tablica 7. Wymagane właściwości kruszywa niełamanego drobnego lub o ciągłym uziarnieniu do D 8 do warstwy wiążącej i wyrównawczej z betonu asfaltowego Wymagania w zależności od kategorii ruchu Lp. Właściwości kruszywa 1 Uziarnienie według PN-EN [6], wymagana kategoria: 2 Tolerancja uziarnienia; odchylenie nie większe niż według kategorii: 3 Zawartość pyłów według PN-EN [6], kategoria nie wyższa niż: 4 Jakość pyłów według PN-EN [11]; kategoria nie wyższa niż: 5 Kanciastość kruszywa drobnego według PN-EN [10], rozdz. 8, kategoria nie niższa niż: 6 Gęstość ziaren według PN-EN [16], rozdz. 7, 8 lub 9: 7 Nasiąkliwość według PN-EN [16], rozdz. 7, 8 lub 9 8 Grube zanieczyszczenia lekkie, według PN-EN [22], p. 14.2, kategoria nie wyższa niż: KR1 KR2 GF85 lub GA85 GTCNR 3 MBF10 EcsDeklarowana KR3 KR4 GTC20 KR5 KR7 GF85 GTC20 deklarowana przez producenta deklarowana przez producenta mlpc0,1 c) kruszywo łamane drobne lub o ciągłym uziarnieniu do D 8 do warstwy wiążącej i wyrównawczej z betonu asfaltowego powinno spełniać wymagania podane w tablicy 8. Tablica 8. Wymagane właściwości kruszywa łamanego drobnego lub o ciągłym uziarnieniu do D 8 do warstwy wiążącej i wyrównawczej z betonu asfaltowego Lp. Właściwości kruszywa Wymagania w zależności od 135

136 1 Uziarnienie według PN-EN [6], wymagana kategoria: 2 Tolerancja uziarnienia; odchylenie nie większe niż według kategorii: 3 Zawartość pyłów według PN-EN [6], kategoria nie wyższa niż: 4 Jakość pyłów według PN-EN [11]; kategoria nie wyższa niż: 5 Kanciastość kruszywa drobnego według PN-EN [10], rozdz. 8, kategoria nie niższa niż: 6 Gęstość ziaren według PN-EN [16], rozdz. 7, 8 lub 9: 7 Nasiąkliwość według PN-EN [16], rozdz. 7, 8 lub 9 8 Grube zanieczyszczenia lekkie, według PN-EN [22], p. 14.2, kategoria nie wyższa niż: kategorii ruchu KR1 KR3 KR2 KR4 GF85 lub GA85 GTCNR 16 MBF10 EcsDeklarowana GTC20 ECS30 KR5 KR7 GTC20 ECS30 deklarowana przez producenta deklarowana przez producenta mlpc0,1 d) do warstwy wiążącej i wyrównawczej z betonu asfaltowego, w zależności od kategorii ruchu, należy stosować wypełniacz spełniający wymagania podane w tablicy 9. Tablica 9. Wymagane właściwości wypełniacza*) do warstwy wiążącej i wyrównawczej z betonu asfaltowego Wymagania w zależności od kategorii ruchu Właściwości kruszywa KR1 KR3 KR2 KR4 Uziarnienie według PN-EN [12] zgodnie z tablicą 24 wg PN-EN [50] Jakość pyłów według PN-EN [11]; kategoria nie wyższa niż: MBF10 Zawartość wody według PN-EN [15], nie wyższa niż: 1 % (m/m) Gęstość ziaren według PN-EN [16] deklarowana przez producenta Wolne przestrzenie w suchym, zagęszczonym wypełniaczu według PN-EN [14], V28/45 wymagana kategoria: Przyrost temperatury mięknienia według PN-EN [56], wymagana kategoria: Rozpuszczalność w wodzie według PN-EN [22], kategoria nie wyższa niż: Zawartość CaCO3 w wypełniaczu wapiennym według PN-EN [3], kategoria nie niższa niż: Zawartość wodorotlenku wapnia w wypełniaczu mieszanym wg PN-EN [4], wymagana kategoria: R&B8/25 WS10 CC70 KaDeklarowana KR5 KR7 136

137 Liczba asfaltowa według PN-EN BNDeklarowana [57], wymagana kategoria: *) Można stosować pyły z odpylania, pod warunkiem spełniania wymagań jak dla wypełniacza zgodnie z pktem 5 PN-EN [50]. Proporcja pyłów i wypełniacza wapiennego powinna być tak dobrana, aby kategoria zawartości CaCO3 w mieszance pyłów i wypełniacza wapiennego nie była niższa niż CC70. Składowanie kruszywa powinno się odbywać w warunkach zabezpieczających je przed zanieczyszczeniem i zmieszaniem z kruszywem o innym wymiarze lub pochodzeniu. Podłoże składowiska musi być równe, utwardzone i odwodnione. Składowanie wypełniacza powinno się odbywać w silosach wyposażonych w urządzenia do aeracji Środek adhezyjny W celu poprawy powinowactwa fizykochemicznego lepiszcza asfaltowego i kruszywa, gwarantującego odpowiednią przyczepność (adhezję) lepiszcza do kruszywa i odporność mieszanki mineralno-asfaltowej na działanie wody, należy dobrać i zastosować środek adhezyjny, tak aby dla konkretnej pary kruszywo-lepiszcze wartość przyczepności określona według PN-EN {38}, metoda C wynosiła co najmniej 80%. Składowanie środka adhezyjnego jest dozwolone tylko w oryginalnych opakowaniach producenta Granulat asfaltowy Właściwości granulatu asfaltowego Granulat asfaltowy powinien spełniać wymagania podane w tablicy 10. Tablica 10. Wymagania dotyczące granulatu asfaltowego Wymagania Warstwa wiążąca Zawartość minerałów obcych Właściwości lepiszcza PIK odzyskanego w granulacie asfaltowym a) Kategoria FM1/01 Kategoria S70 Wartość średnia temperatury mięknienia nie może być wyższa niż 70 C. Pojedyncze wartości temperatury mięknienia nie mogą przekraczać 77 C Pen. Kategoria P15 Wartość średnia nie może być mniejsza niż 15 0,1 mm. Pojedyncze wartości penetracji nie mogą być mniejsze niż 10 0,1 mm Jednorodność Wg tablicy 12 a) do sklasyfikowania lepiszcza odzyskanego w granulacie asfaltowym wystarcza oznaczenie temperatury mięknienia PiK. Tylko w szczególnych przypadkach należy wykonać oznaczenie penetracji. Oceny właściwości lepiszcza należy dokonać wg pktu normy PN-EN [53] Zawartość materiałów obcych w granulacie asfaltowym, oznaczona wg PN-EN [48], powinna spełniać wymagania podane w tablicy 11. Tablica 11. Zawartość materiałów obcych w granulacie asfaltowym Materiały obce a) Kategoria Grupa 1 Grupa 2 [%(m/m)] [%(m/m)] PM <1 <0,1 PM1/0,1 <5 <0,1 PM5/0,1 >5 >0,1 PMdec a) materiały obce grupy 1 i 2 zgodnie z pktem 4.1 normy PN-EN [53] 137

138 Wymiar D kruszywa zawartego w granulacie asfaltowym nie może być większy od wymiaru D mieszanki mineralnej wchodzącej w skład mieszanki mineralno-asfaltowej. Do obliczania temperatury mięknienia mieszaniny lepiszcza z granulatu asfaltowego i dodanego asfaltu należy, zgodnie z PN-EN [51], załącznik a, pkt A.3, stosować następujące równanie: TPiKmix = α TPiK1 +b TPiK2 w którym: TPiKmix temperatura mięknienia mieszanki lepiszczy w mieszance mineralno-asfaltowej z dodatkiem granulatu asfaltowego, [ C], TPiK1 temperatura mięknienia lepiszcza odzyskanego z granulatu asfaltowego, [ C], TPiK2 średnia temperatura mięknienia dodanego lepiszcza asfaltowego [ C], a i b udział masowy: lepiszcza z granulatu asfaltowego (a) i dodanego lepiszcza (b), przy a+b= Jednorodność granulatu asfaltowego Jednorodność granulatu asfaltowego powinna być oceniana na podstawie rozstępu procentowego udziału w granulacie: kruszywa grubego, kruszywa drobnego oraz pyłów, zawartości lepiszcza oraz rozstępu wyników pomiarów temperatury mięknienia lepiszcza odzyskanego z granulatu asfaltowego. Wymagane jest podanie zmierzonej wartości jednorodności rozstępu wyników badań właściwości przeprowadzonych na liczbie próbek n, przy czym n powinno wynosić co najmniej 5. Liczbę próbek oblicza się, dzieląc masę materiału wyjściowego podanego w tonach [t], zaokrąglając w górę do pełnej liczby. Wymagania dotyczące dopuszczalnego rozstępu wyników badań granulatu asfaltowego podano w tablicy 12. Tablica 12. Dopuszczalny rozstęp wyników badań właściwości Właściwość Dopuszczalny rozstęp wyników badań (Troż) partii granulatu asfaltowego do zastosowania w mieszance mineralnoasfaltowej przeznaczonej do warstwy wiążącej Temperatura mięknienia lepiszcza odzyskanego, [ C] 8,0 Zawartość lepiszcza, [%(m/m)] 1,0 Kruszywo o uziarnieniu poniżej 0,063 mm [%(m/m)] 6,0 Kruszywo o uziarnieniu od 0,063 do 2 mm [%(m/m)] 16,0 Kruszywo o uziarnieniu powyżej 2 mm [%(m/m)] 16, Deklarowanie właściwości granulatu asfaltowego W opisie granulatu asfaltowego producent powinien zadeklarować: typ mieszanki lub mieszanek, z których pochodzi granulat (np. AC 16 S, droga DK 10), nie dopuszcza się do stosowania granulatu, którego pochodzenia nie można udokumentować i zadeklarować, rodzaj kruszywa i średnie uziarnienie, typ lepiszcza, średnią zawartość lepiszcza i średnia temperaturę mięknienia lepiszcza odzyskanego, maksymalną wielkość kawałków granulatu asfaltowego U GRA D/d. Właściwości kruszywa z granulatu asfaltowego powinny spełniać wymagania określone dla kruszywa w danej mieszance mineralno-asfaltowej. Dopuszcza się deklarowanie właściwości kruszywa mineralnego w granulacie asfaltowym na podstawie udokumentowanego wcześniej zastosowania Warunki stosowania granulatu asfaltowego Granulat asfaltowy może być wykorzystywany do produkcji mieszanki mineralno-asfaltowej, jeżeli 138

139 spełnione są wymagania dotyczące końcowego wyrobu mieszanki mineralno-asfaltowej z jego dodatkiem. Wytwórnia mieszanek mineralno-asfaltowych powinna spełniać warunki kontrolowanego, mechanicznego dozowania granulatu asfaltowego podczas produkcji mieszanki mineralno-asfaltowej. Granulat dodawany na zimno wymaga wyższego podgrzewania kruszywa, zgodnie z tablicą 13. Jeżeli granulat asfaltowy jest wilgotny to należy temperaturę kruszywa jeszcze podnieść o korektę z tablicy 14. Tablica 13. Temperatura kruszywa w zależności od ilości zimnego i suchego granulatu asfaltowego Należy oznaczyć wilgotność granulatu asfaltowego i skorygować temperaturę produkcji mma zgodnie z tablicą 14 o tyle, aby nie została przekroczona dopuszczalna najwyższa temperatura lepiszcza asfaltowego w zbiorniku magazynowym (roboczym) - patrz pkt 2.3. Tablica 14. Korekta temperatury produkcji w zależności od wilgotności granulatu asfaltowego Udział granulatu asfaltowego M[%] Wilgotność granulatu asfaltowego [%] Korekta temperatury C Szare pola wskazują dodatek granulatu nieekonomiczny i niebezpieczny ze względu na duże ilości pary wodnej powstającej przy odparowaniu wody z wilgotnego granulatu. Dopuszcza się użycie granulatu asfaltowego w metodzie na zimno (bez wstępnego ogrzewania) w ilości do 20% masy mieszanki mineralno-asfaltowej na podstawie wykazania spełnienia wymagań podanych powyżej oraz spełniania właściwości mma. Uwaga: Stosowanie granulatu asfaltowego nie może obniżać właściwości mieszanek mineralnoasfaltowych. Do produkcji mieszanek mineralno-asfaltowych z zastosowaniem granulatu nie dopuszcza się stosowania środków obniżających lepkość asfaltu Materiały do uszczelnienia połączeń i krawędzi 139

140 Do uszczelnienia połączeń technologicznych (tj. złączy podłużnych i poprzecznych) z tego samego materiału wykonywanego w różnym czasie oraz spoin stanowiących połączenia różnych materiałów lub połączenie warstwy asfaltowej z urządzeniami obcymi w nawierzchni lub ją ograniczającymi, należy stosować elastyczne taśmy bitumiczne i pasty asfaltowe dobrane wg zasad przedstawionych w tablicy 15 i 16 oraz spełniające wymagania, w zależności od rodzaju materiału, wg tablic od 17 do 19. Materiał na elastyczne taśmy bitumiczne w celu zapewnienia elastyczności powinien być modyfikowany polimerami. Tablica 15. Materiały do złączy między fragmentami zagęszczonej MMA rozkładanej metodą gorące przy zimnym Złącze podłużne Złącze poprzeczne Rodzaj warstwy Rodzaj Rodzaj Ruch Ruch Warstwa wiążąca KR 1-7 materiału Pasty asfaltowe lub elastyczne taśmy bitumiczne KR 1-2 KR 3-7 materiału Pasty asfaltowe lub elastyczne taśmy bitumiczne Elastyczne taśmy bitumiczne Tablica 16. Materiały do spoin między fragmentami zagęszczonej MMA i elementami wyposażenia drogi Rodzaj warstwy Ruch Rodzaj materiału Warstwa wiążąca KR 1-7 Pasty asfaltowe lub elastyczne taśmy bitumiczne Tablica 17. Wymagania wobec taśm bitumicznych Właściwość Metoda badawcza Dodatkowy opis warunków badania Wymaganie Temperatura PN-EN 1427[21] 90 C mięknienia PiK Penetracja stożkiem PN-EN [71] 20 do 50 1/10 mm Odprężenie PN-EN [72] 10 do 30% sprężyste (odbojność) Zginanie na zimno DIN 52123[76] test odcinka taśmy o długości 20 cm w temperaturze 0 C badanie po 24 godzinnym kondycjonowaniu Bez pęknięcia Możliwość wydłużenia oraz przyczepności taśmy Możliwość wydłużenia oraz przyczepności taśmy po starzeniu termicznym SNV (PN-EN [75]) SNV (PN-EN [75]) W temperaturze -10 C W temperaturze -10 C 10% 1 N/mm 2 Należy podać wynik 140

141 Tablica 18. Wymagania wobec past asfaltowych na zimno na bazie emulsji Właściwość Metoda badawcza Wymaganie Ocena organoleptyczna PN-EN 1425[77] pasta Odporność na spływanie PN-EN [73] Nie spływa Zawartość wody PN-EN 1428[78] 50% m/m Właściwości odzyskanego i ustabilizowanego lepiszcza: PN-EN [79] lub PN-EN [80] Temperatura mięknienia PiK PN-EN 1427[21] 70 C Tablica 19. Wymagania wobec past asfaltowych na gorąco na bazie asfaltu modyfikowanego polimerami Właściwość Metoda badawcza Wymaganie Zachowanie przy PN-EN [74] Homogeniczny temperaturze lejności Temperatura mięknienia PN-EN 1427[21] 80 C PiK Penetracja stożkiem w PN-EN [71] 30 do 60 0,1 mm 25 C, 5 s, 150 g Odporność na spływanie PN-EN [73] 5,0 mm Odprężenie sprężyste PN-EN [72] 10-50% (odbojność) Wydłużenie nieciągłe (próba przyczepności), po 5 h, - 10 C PN-EN [75] 5 mm 0,75 N/mm Materiały do złączenia warstw konstrukcji Do złączania warstw konstrukcji nawierzchni (warstwa wiążąca z warstwą ścieralną) należy stosować kationowe emulsje asfaltowe niemodyfikowane lub kationowe emulsje modyfikowane polimerami według aktualnego Załącznika krajowego NA do PN-EN [64]. Spośród rodzajów emulsji wymienionych w Załączniku krajowym NA [64a] do normy PN-EN [64], należy stosować emulsje oznaczone kodem ZM. Właściwości i przeznaczenie emulsji asfaltowych oraz sposób ich składowania opisano w OST D a [2] Dodatki do mieszanki mineralno-asfaltowej Mogą być stosowane dodatki stabilizujące lub modyfikujące. Pochodzenie, rodzaj i właściwości dodatków powinny być deklarowane. Należy używać tylko materiałów składowych o ustalonej przydatności. Ustalenie przydatności powinno wynikać co najmniej jednego z następujących dokumentów: normy europejskiej, europejskiej aprobaty technicznej, specyfikacji materiałowych opartych na potwierdzonych pozytywnych zastosowaniach w nawierzchniach asfaltowych. Wykaz należy dostarczyć w celu udowodnienia przydatności. Wykaz może być oparty na badaniach w połączeniu z dowodami w praktyce. Zaleca się stosowanie do mieszanki mineralno-asfaltowej środka obniżającego temperaturę produkcji i układania. Do mieszanki mineralno-asfaltowej może być stosowany dodatek asfaltu naturalnego wg PN-EN [52], załącznik B Skład mieszanki mineralno-asfaltowej Skład mieszanki mineralno-asfaltowej powinien być ustalony na podstawie badań próbek 141

142 wykonanych zgodnie z normą PN-EN [54] załącznik C oraz normami powiązanymi. Uziarnienie mieszanki mineralnej oraz minimalna zawartość lepiszcza podane są w tablicy 20. Próbki powinny spełniać wymagania podane w p. 2.11, w zależności od kategorii ruchu jak i zawartości asfaltu Bmin i temperatur zagęszczania próbek. Tablica 20. Uziarnienie mieszanki mineralnej oraz zawartość lepiszcza do betonu asfaltowego do warstwy wiążącej i wyrównawczej, dla ruchu KR1 KR7 Przesiew, [% (m/m)] Właściwość AC11W KR1-KR2 AC16W KR1-KR2 AC16W KR3-KR7 AC22W KR3-KR7 Wymiar sita #, [mm] Od do od do od do od do 31, , , , ,063 3,0 8,0 3,0 8,0 4,0 10,0 4,0 10,0 Zawartość lepiszcza, minimum *) Bmin4,8 Bmin4,6 Bmin4,6 Bmin4,4 *) Minimalna zawartość lepiszcza jest określona przy założonej gęstości mieszanki mineralnej 2,650 Mg/m 3. Jeżeli stosowana mieszanka mineralna ma inną gęstość (ρd), to do wyznaczenia minimalnej zawartości lepiszcza podaną wartość należy pomnożyć przez współczynnik według równania: Właściwości mieszaki mineralno-asfaltowej do wykonania betonu asfaltowego do warstwy wiążącej i wyrównawczej Wymagane właściwości mieszanki mineralno-asfaltowej podane są w tablicach 21, 22 i 23. Tablica 21. Wymagane właściwości mieszanki mineralno-asfaltowej do warstwy wiążącej i wyrównawczej, dla ruchu KR1 KR2 Warunki zagęszczania wg Właściwość Metoda i warunki badania AC11W AC16W PN-EN Zawartość wolnych przestrzeni Wolne przestrzenie wypełnione lepiszczem Zawartość wolnych przestrzeni w mieszan-ce mineralnej [54] C.1.2,ubijanie, 2 50 uderzeń C.1.2,ubijanie, 2 50 uderzeń C.1.2,ubijanie, 2 50 uderzeń PN-EN [37], p. 4 PN-EN [37], p. 5 PN-EN [37], p. 5 Vmin 3,0 Vmax 6,0 VFBmin 65 VFBmax 80 Vmin 3,0 Vmax 6,0 VFBmin 60 VFBmax 80 VMAmin 14 VMAmin 14 PN-EN [39], przechowywanie w 40 C z Odporność na C.1.1,ubijanie, jednym cyklem działanie wody 2 35 uderzeń zamrażania, badanie w 25 C a) ITSR80 ITSR80 a) ujednoliconą procedurę badania odporności na działanie wody podano w WT w załączniku 1 [82]. Tablica 22. Wymagane właściwości mieszanki mineralno-asfaltowej do warstwy wiążącej i 142

143 wyrównawczej, dla ruchu KR3 KR4 Warunki zagęszczania Właściwość wg PN-EN [54] Zawartość wolnych C.1.3,ubijanie, przestrzeni 2 75 uderzeń Odporność na deformacje trwałe a)c) Odporność na działanie wody C.1.20, wałowanie, P98-P100 C.1.1,ubijanie, 2 35 uderzeń Metoda i warunki badania AC16W AC22W PN-EN [37], p. 4 PN-EN [41], metoda B w powietrzu, PN-EN [54], D.1.6,60 C, cykli PN-EN [39], przechowywanie w 40 C z jednym cyklem zamrażania, badanie w 25 C b) Vmin 4,0 Vmax 7,0 WTSAIR 0,15 PRDAIR 7,0 ITS80 Vmin 4,0 Vmax 7,0 WTSAIR 0,15 PRDAIR7,0 ITSR80 a) Grubość płyty: AC16, AC22 60 mm, b) Ujednoliconą procedurę badania odporności na działanie wody podano w WT w załączniku 1 [82], c) Procedurę kondycjonowania krótkoterminowego mma przed formowaniem próbek podano w WT w załączniku 2 [83]. Tablica 23. Wymagane właściwości mieszanki mineralno-asfaltowej do warstwy wiążącej i wyrównawczej, dla ruchu KR5 KR7 Właściwość Zawartość wolnych przestrzeni Odporność na deformacje trwałe a)c) Odporność na działanie wody Warunki zagęszczania wg PN-EN [54] C.1.3,ubijanie, 2 75 uderzeń C.1.20, wałowanie, P98-P100 C.1.1,ubijanie, 2 35 uderzeń Metoda i warunki badania AC16W AC22W PN-EN [37], p. 4 PN-EN [41], metoda B w powietrzu, PN-EN [54], D.1.6,60 C, cykli PN-EN [39], przechowywanie w 40 C z jednym cyklem zamrażania, badanie w Vmin 4,0 Vmax 7,0 WTSAIR 0,10 PRDAIR 5,0 ITSR80 Vmin 4,0 Vmax 7,0 WTSAIR 0,10 PRDAIR 5,0 ITSR80 25 C b) a) Grubość płyty: AC16P, AC22P 60mm, AC32P 80mm, b) Ujednoliconą procedurę badania odporności na działanie wody podano w WT w załączniku 1 [82], c) Procedurę kondycjonowania krótkoterminowego mma przed formowaniem próbek podano w WT w załączniku 2 [83]. 3. Sprzęt 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w OST D-M Wymagania ogólne [1] pkt Sprzęt stosowany do wykonania robót Przy wykonywaniu robót Wykonawca w zależności od potrzeb, powinien wykazać się możliwością korzystania ze sprzętu dostosowanego do przyjętej metody robót, jak: 143

144 a) wytwórnia (otaczarka) o mieszaniu cyklicznym lub ciągłym, z automatycznym komputerowym sterowaniem produkcji, do wytwarzania mieszanek mineralno-asfaltowych. Wytwórnia powinna zapewnić wysuszenie i wymieszanie wszystkich składników oraz zachowanie właściwej temperatury składników i gotowej mieszanki mineralno-asfaltowej. Na wytwórni powinien funkcjonować certyfikowany system zakładowej kontroli produkcji zgodny z PN-EN [55]. Wytwórnia powinna być wyposażona w termometry (urządzenia pomiarowe) pozwalające na ciągłe monitorowanie temperatury poszczególnych materiałów, na różnych etapach przygotowywania materiałów, jak i na wyjściu z mieszalnika, b) układarka gąsienicowa, z elektronicznym sterowaniem równości układanej warstwy, c) skrapiarka, d) walce stalowe gładkie, e) lekka rozsypywarka kruszywa, f) szczotki mechaniczne i/lub inne urządzenia czyszczące, g) samochody samowyładowcze z przykryciem brezentowym lub termosami, h) sprzęt drobny. 4. Transport 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w OST D-M Wymagania ogólne [1] pkt Transport materiałów Asfalt i polimeroasfalt należy przewozić zgodnie z zasadami wynikającymi z ustawy o przewozie drogowym towarów niebezpiecznych [86], wprowadzającej przepisy konwencji ADR, w cysternach kolejowych lub samochodach izolowanych i zaopatrzonych w urządzenia umożliwiające pośrednie ogrzewanie oraz w zawory spustowe. Kruszywa można przewozić dowolnymi środkami transportu, w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi materiałami i nadmiernym zawilgoceniem. Wypełniacz należy przewozić w sposób chroniący go przed zawilgoceniem, zbryleniem i zanieczyszczeniem. Wypełniacz luzem powinien być przewożony w odpowiednich cysternach przystosowanych do przewozu materiałów sypkich, umożliwiających rozładunek pneumatyczny. Środek adhezyjny, w opakowaniu producenta, może być przewożony dowolnymi środkami transportu z uwzględnieniem zaleceń producenta. Opakowanie powinno być zabezpieczone tak, aby nie uległo uszkodzeniu. Emulsja asfaltowa może być transportowana w zamkniętych cysternach, autocysternach, beczkach i innych opakowaniach pod warunkiem, że nie będą korodowały pod wpływem emulsji i nie będą powodowały jej rozpadu. Cysterny powinny być wyposażone w przegrody. Nie należy używać do transportu opakowań z metali lekkich (może zachodzić wydzielanie wodoru i groźba wybuchu przy emulsjach o ph 4). Mieszankę mineralno-asfaltową należy dowozić na budowę pojazdami samowyładowczymi w zależności od postępu robót. Podczas transportu i postoju przed wbudowaniem mieszanka powinna być zabezpieczona przed ostygnięciem i dopływem powietrza (przez przykrycie, pojemniki termoizolacyjne lub ogrzewane itp.). Warunki i czas transportu mieszanki, od produkcji do wbudowania, powinna zapewniać utrzymanie temperatury w wymaganym przedziale. Nie dotyczy to przypadków użycia dodatków obniżających temperaturę produkcji i wbudowania, lepiszczy zawierających takie środki lub specjalnych technologii produkcji i wbudowywania w obniżonej temperaturze, tj. z użyciem asfaltu spienionego. W tym zakresie należy kierować się informacjami (zaleceniami) podanymi przez producentów tych środków. Powierzchnie pojemników używanych do transportu mieszanki powinny być czyste, a do zwilżania tych powierzchni można używać tylko środki antyadhezyjne niewpływające szkodliwie na mieszankę. Zabrania się skrapiania skrzyń olejem na pędowym lub innymi środkami 144

145 ropopochodnymi. 5. Wykonanie robót 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w OST D-M Wymagania ogólne [1] pkt Projektowanie mieszanki mineralno-asfaltowej Przed przystąpieniem do robót Wykonawca dostarczy Inżynierowi do akceptacji projekt składu mieszanki mineralno-asfaltowej (AC11W, AC16W, AC22W), wyniki badań laboratoryjnych oraz próbki materiałów pobrane w obecności Inżyniera do wykonania badań kontrolnych przez Zamawiającego. Projekt mieszanki mineralno-asfaltowej powinien określać: źródło wszystkich zastosowanych materiałów, proporcje wszystkich składników mieszanki mineralnej, punkty graniczne uziarnienia, wyniki badań przeprowadzonych w celu określenia właściwości mieszanki i porównanie ich z wymaganiami specyfikacji, wyniki badań dotyczących fizycznych właściwości kruszywa, temperaturę wytwarzania i układania mieszanki. W zagęszczaniu próbek laboratoryjnych mieszanek mineralno-asfaltowych należy stosować następujące temperatury mieszanki w zależności stosowanego asfaltu: 35/50 i 50/70: 135 C±5 C, MG 50/70-54/64 I MG 35/50-57/69: 140 C±5 C, PMB 25/ 55-60, PMB 25/55-80: 145 C±5 C. Recepta powinna być zaprojektowana dla konkretnych materiałów, zaakceptowanych przez Inżyniera, do wbudowania i przy wykorzystaniu reprezentatywnych próbek tych materiałów. Jeżeli mieszanka mineralno-asfaltowa jest dostarczana z kilku wytwórni lub od kilku producentów, to należy zapewnić zgodność typu i wymiaru mieszanki oraz spełnienie wymaganej dokumentacji projektowej. Każda zmiana składników mieszanki w czasie trwania robót wymaga akceptacji Inżyniera oraz opracowania nowej recepty i jej zatwierdzenia. Podczas ustalania składu mieszanki Wykonawca powinien zadbać, aby projektowana recepta laboratoryjna opierała się na prawidłowych i w pełni reprezentatywnych próbkach materiałów, które będą stosowane do wykonania robót. Powinien także zapewnić, aby mieszanka i jej poszczególne składniki spełniały wymagania dotyczące cech fizycznych i wytrzymałościowych określonych w niniejszej specyfikacji. Akceptacja recepty przez Inżyniera może nastąpić na podstawie przedstawionych przez Wykonawcę badań typu i sprawozdania z próby technologicznej. W przypadku kiedy Inżynier, w celu akceptacji recepty mieszanki mineralno-asfaltowej, zdecyduje się wykonać dodatkowo niezależne badania, Wykonawca dostarczy zgodnie z wymaganiami Inżyniera próbki wszystkich składników mieszanki. Zaakceptowana recepta stanowi ważną podstawę produkcji Wytwarzanie mieszanki mineralno-asfaltowej Mieszankę mineralno-asfaltową należy wytwarzać na gorąco w otaczarce (zespole maszyn i urządzeń dozowania, podgrzewania i mieszania składników oraz przechowywania gotowej mieszanki). Inżynier dopuści do produkcji tylko otaczarki posiadające certyfikowany system zakładowej kontroli produkcji zgodny z PN-EN [55]. Dozowanie składników mieszanki mineralno-asfaltowej w otaczarkach, w tym także wstępne, powinno być zautomatyzowane i zgodne z receptą roboczą, a urządzenia do dozowania składników oraz pomiaru temperatury powinny być okresowo sprawdzane. Kruszywo o różnym uziarnieniu lub pochodzeniu należy dodawać odmierzone oddzielnie. 145

146 Lepiszcze asfaltowe należy przechowywać w zbiorniku z pośrednim systemem ogrzewania, z układem termostatowania zapewniającym utrzymanie żądanej temperatury z dokładnością ± 5 C. Temperatura lepiszcza asfaltowego w zbiorniku magazynowym (roboczym) nie może przekraczać wartości podanych w pkcie 2.2. Kruszywo powinno być wysuszone i podgrzane tak, aby mieszanka mineralna uzyskała temperaturę właściwą do otoczenia lepiszczem asfaltowym. Temperatura mieszanki mineralnej nie powinna być wyższa o więcej niż 30 C od najwyższej temperatury mieszanki mineralno-asfaltowej podanej w tablicy 24. W tej tablicy najniższa temperatura dotyczy mieszanki mineralno-asfaltowej dostarczonej na miejsce wbudowania, a najwyższa temperatura dotyczy mieszanki mineralnoasfaltowej bezpośrednio po wytworzeniu w wytwórni. Podana temperatura nie znajduje zastosowania do mieszanek mineralno-asfaltowych, do których jest dodawany dodatek w celu obniżenia temperatury jej wytwarzania i wbudowania lub gdy stosowane lepiszcze asfaltowe zawiera taki środek. Tablica 24. Najwyższa i najniższa temperatura mieszanki AC Lepiszcze asfaltowe Asfalt 35/50 Asfalt 50/70 PMB 25/55-60 PMB 25/55-80 MG 50/70-54/64 MG 35/50-57/69 Temperatura mieszanki [ C] od 150 do 190 od 140 do 180 wg wskazań producenta wg wskazań producenta wg wskazań producenta wg wskazań producenta Sposób i czas mieszania składników mieszanki mineralno-asfaltowej powinny zapewnić równomierne otoczenie kruszywa lepiszczem asfaltowym. Dodatki modyfikujące lub stabilizujące do mieszanki mineralno-asfaltowej mogą być dodawane w postaci stałej lub ciekłej. System dozowania powinien zapewnić jednorodność dozowania dodatków i ich wymieszania w wytwarzanej mieszance. Warunki wytwarzania i przechowywania mieszanki mineralno-asfaltowej na gorąco nie powinny istotnie wpływać na skuteczność działania tych dodatków. Dopuszcza się dostawy mieszanek mineralno-asfaltowych z kilku wytwórni, pod warunkiem skoordynowania między sobą deklarowanych przydatności mieszanek (m.in.: typ, rodzaj składników, właściwości objętościowe) z zachowaniem braku różnic w ich właściwościach. Produkcja powinna być tak zaplanowana, aby nie dopuścić do zbyt długiego przechowywania mieszanki w silosach; należy wykluczyć możliwość szkodliwych zmian. Czas przechowywania magazynowania mieszanki MMA powinien uwzględniać możliwości wytwórni (sposób podgrzewania silosów gotowej mieszanki MMA i rodzaj izolacji), warunki atmosferyczne oraz czas transportu na budowę Przygotowanie podłoża Podłoże (podbudowa lub stara warstwa ścieralna) pod warstwę wiążącą lub wyrównawczą z betonu asfaltowego powinno być na całej powierzchni: ustabilizowane i nośne, czyste, bez zanieczyszczenia lub pozostałości luźnego kruszywa, wyprofilowane, równe i bez kolein, suche. Rzędne wysokościowe podłoża oraz urządzeń usytuowanych w nawierzchni lub ją ograniczających powinny być zgodne z dokumentacją projektową. Z podłoża powinien być zapewniony odpływ wody. Oznakowanie poziome na warstwie podłoża należy usunąć. Podłoże pod warstwę ścieralną powinno spełniać wymagania określone w tablicy 25. Jeżeli nierówności poprzeczne są większe aniżeli dopuszczalne, należy odpowiednio wyrównać podłoże 146

147 poprzez frezowanie lub ułożenie warstwy wyrównawczej. Tablica 25. Maksymalne nierówności podłoża pod warstwę wiążącą Klasa drogi Element nawierzchni A, S, GP Pasy ruchu zasadnicze, awaryjne, dodatkowe, włączenia i wyłączenia, jezdnie łącznic, utwardzone pobocza Jezdnie MOP G, Z Pasy ruchu zasadnicze, dodatkowe, włączenia i wyłączenia, postojowe, utwardzone pobocza Dopuszczalne wartości odchyleń równości podłużnej i poprzecznej pod warstwę wiążącą [mm] 9 L, D, place, parkingi Wszystkie pasy ruchu i powierzchnie przeznaczone do ruchu i postoju pojazdów 15 Nierówności podłoża (w tym powierzchnię istniejącej warstwy wiążącej) należy wyrównać poprzez frezowanie lub wykonanie warstwy wyrównawczej. Wykonane w podłożu łaty z materiału o mniejszej sztywności (np. łaty z asfaltu lanego w betonie asfaltowym) należy usunąć, a powstałe w ten sposób ubytki wypełnić materiałem o właściwościach zbliżonych do materiału podstawowego. W celu polepszenia połączenia między warstwami technologicznymi nawierzchni powierzchnia podłoża powinna być w ocenie wizualnej chropowata. Szerokie szczeliny w podłożu należy wypełnić odpowiednim materiałem, np. zalewami drogowymi według PN-EN [67] lub PN-EN [68] albo innymi materiałami według norm lub aprobat technicznych. Na podłożu wykazującym zniszczenia w postaci siatki spękań zmęczeniowych lub spękań poprzecznych zaleca się stosowanie membrany przeciwspękaniowej, np. mieszanki mineralnoasfaltowej, warstwy SAMI lub z geosyntetyków według norm lub aprobat technicznych lub podłoże należy wymienić. Przygotowanie podłoża do skropienia emulsją należy wykonać zgodnie z OST D a [2] Próba technologiczna Wykonawca przed przystąpieniem do produkcji mieszanki jest zobowiązany do przeprowadzenia w obecności Inżyniera próby technologicznej, która ma na celu sprawdzenie zgodności właściwości wyprodukowanej mieszanki z receptą. W tym celu należy zaprogramować otaczarkę zgodnie z receptą roboczą i w cyklu automatycznym produkować mieszankę. Do badań należy pobrać mieszankę wyprodukowaną po ustabilizowaniu się pracy otaczarki. W przypadku produkcji mieszanki mineralno- asfaltowej w kilku otaczarkach próba powinna być przeprowadzona na każdej wytwórni. Nie dopuszcza się oceniania dokładności pracy otaczarki oraz prawidłowości składu mieszanki mineralnej na podstawie tzw. suchego zarobu, z uwagi na możliwą segregację kruszywa. Do próby technologicznej Wykonawca użyje takich materiałów, jakie będą stosowane do wykonania właściwej mieszanki mineralno-asfaltowej. W czasie wykonywania zarobu próbnego dozowania ilościowe poszczególnych materiałów 147

148 składowych mieszanki mineralno-asfaltowej powinny być zgodne z ilościami podanymi w przedłożonej przez Wykonawcę i zatwierdzonej przez Inżyniera recepcie. Sprawdzenie zawartości asfaltu w mieszance określa się wykonując ekstrakcję. Sprawdzenie uziarnienia mieszanki mineralnej wykonuje się poprzez analizę sitową kruszywa. Do sprawdzenia składu granulometrycznego mieszanki mineralnej i zawartości asfaltu zaleca się pobrać próbki z co najmniej trzeciego zarobu po uruchomieniu produkcji. Tolerancje zawartości składników mieszanki mineralno-asfaltowej względem składu zaprojektowanego, powinny być zawarte w granicach podanych w punkcie 6. Mieszankę wyprodukowaną po ustabilizowaniu się pracy otaczarki należy zgromadzić w silosie lub załadować na samochód. Próbki do badań należy pobierać ze skrzyni samochodu zgodnie z metodą określoną w PN-EN [44]. Na podstawie uzyskanych wyników Inżynier podejmuje decyzję o wykonaniu odcinka próbnego Odcinek próbny Zaakceptowanie przez Inżyniera wyników badań próbek z próbnego zarobu stanowi podstawę do wykonania przez Wykonawcę odcinka próbnego. Za zgodą Inżyniera można połączyć wykonanie próby technologicznej z wykonaniem odcinka próbnego. W takim przypadku zaleca się pobrać próbki mieszanki mineralno-asfaltowej do badań zza rozściełacza, wg pktu 4.3, 4.5, 4.6 PN- EN [44]. W przypadku braku innych uzgodnień z Inżynierem, Wykonawca powinien wykonać odcinek próbny co najmniej na trzy dni przed rozpoczęciem robót, w celu: sprawdzenia czy użyty sprzęt jest właściwy, określenia grubości warstwy mieszanki mineralno-asfaltowej przed zagęszczeniem, koniecznej do uzyskania wymaganej w kontrakcie grubości warstwy, określenia potrzebnej liczby przejść walców dla uzyskania prawidłowego zagęszczenia warstwy. Do takiej próby Wykonawca powinien użyć takich materiałów oraz sprzętu, jaki stosowany będzie do wykonania warstwy nawierzchni. Odcinek próbny powinien być zlokalizowany w miejscu uzgodnionym z Inżynierem. Powierzchnia odcinka próbnego powinna wynosić co najmniej 500 m 2, a długość co najmniej 50 m i powinny być tak dobrane, aby na jego podstawie możliwa była ocena prawidłowości wbudowania i zagęszczenia mieszanki mineralno-asfaltowej. Grubość układanej warstwy powinna być zgodna z grubością podaną w dokumentacji projektowej. Ilość próbek (rdzeni) pobrana z odcinka próbnego powinna być uzgodniona z Inżynierem i oceniona pod względem zgodności z wymaganiami niniejszej specyfikacji. Należy pobrać minimum w dwóch przekrojach poprzecznych po dwie próbki (rdzenie). Dopuszcza się, aby za zgodą Inżyniera, odcinek próbny zlokalizowany był w ciągu zasadniczych prac nawierzchniowych objętych danym kontraktem. Wykonawca może przystąpić do realizacji robót po zaakceptowaniu przez Inżyniera technologii wbudowania oraz wyników z odcinka próbnego Połączenie międzywarstwowe Uzyskanie wymaganej trwałości nawierzchni jest uzależnione od zapewnienia połączenia między warstwami i ich współpracy w przenoszeniu obciążenia nawierzchni ruchem. Podłoże powinno być skropione lepiszczem. Ma to na celu zwiększenie połączenia między warstwami konstrukcyjnymi oraz zabezpieczenie przed wnikaniem i zaleganiem wody między warstwami. Warunki wykonania połączenia międzywarstwowego oraz kontrola wykonania skropienia zostały przedstawione w OST D a [2] Wbudowanie mieszanki mineralno-asfaltowej Przy doborze rodzaju mieszanki mineralno-asfaltowej do układu warstw konstrukcyjnych należy 148

149 zachować zasadę mówiącą, że grubość warstwy musi być co najmniej dwuipółkrotnie większa od wymiaru D kruszywa danej mieszanki (h 2,5xD). Jeżeli warstwa nawierzchni według dokumentacji projektowej jest zbyt gruba, aby można było ją rozłożyć i zagęścić w pojedynczej operacji, to warstwa ta może się składać z dwóch warstw technologicznych, z których każda zostaje rozłożona i zagęszczona w odrębnej operacji. Należy zapewnić pełne połączenie między tymi warstwami zgodnie z pkt.5.7. Mieszankę mineralno-asfaltową można wbudowywać na podłożu przygotowanym zgodnie z zapisami w punktach 5.4 i 5.7. Temperatura podłoża pod rozkładaną warstwę nie może być niższa niż +5 C. Transport mieszanki mineralno-asfaltowej asfaltowej powinien być zgodny z zaleceniami podanymi w punkcie 4.2. Prace związane z wbudowaniem mieszanki mineralno-asfaltowej należy tak aaplanować, aby: umożliwiały układanie warstwy całą szerokością jezdni (jedną rozkładarką lub dwoma rozkładarkami pracującymi obok siebie z odpowiednim przesunięciem), a w przypadku przebudów i remontów o dopuszczonym ruchu jednokierunkowym (wahadłowym) szerokością pasa ruchu, dzienne działki robocze (tj. odcinki nawierzchni na których mieszanka mineralno-asfaltowa jest wbudowywana jednego dnia) powinny być możliwie jak najdłuższe min. 200 m, organizacja dostaw mieszanki powinna zapewnić pracę rozkładarki bez zatrzymań. Mieszankę mineralno-asfaltową asfaltową należy wbudowywać w odpowiednich warunkach atmosferycznych. Nie wolno wbudowywać betonu asfaltowego, gdy na podłożu tworzy się zamknięty film wodny. Temperatura otoczenia w ciągu doby nie powinna być niższa od temperatury podanej w tablicy 26. Temperatura otoczenia może być niższa w wypadku stosowania ogrzewania podłoża i obramowania (np. promienniki podczerwieni, urządzenia mikrofalowe). Temperatura powietrza powinna być mierzona co najmniej 3 razy dziennie: przed przystąpieniem do robót oraz podczas ich wykonywania w okresach równomiernie rozłożonych w planowanym czasie realizacji dziennej działki roboczej. Nie dopuszcza się układania mieszanki mineralno-asfaltowej asfaltowej podczas silnego wiatru (V > 16 m/s). Podczas budowy nawierzchni należy dążyć do ułożenia wszystkich warstw przed sezonem zimowym, aby zapewnić szczelność nawierzchni i jej odporność na działanie wody i mrozu. Jeżeli w wyjątkowym przypadku zachodzi konieczność pozostawienia na zimę warstwy wiążącej lub wyrównawczej, to należy ją powierzchniowo uszczelnić w celu zabezpieczenia przed szkodliwym działaniem wody, mrozu i ewentualnie środków odladzających. W wypadku stosowania mieszanek mineralno-asfaltowych z dodatkiem obniżającym temperaturę mieszania i wbudowania, należy indywidualnie określić wymagane warunki otoczenia. Tablica 26. Minimalna temperatura otoczenia na wysokości 2 m podczas wykonywania warstwy wiążącej lub wyrównawczej z betonu asfaltowego Rodzaj robót Minimalna temperatura otoczenia, C Warstwa wiążąca 0 Warstwa wyrównawcza 0 Mieszanka mineralno-asfaltowa powinna być wbudowywana rozkładarką wyposażoną w układ automatycznego sterowania grubości warstwy i utrzymywania niwelety zgodnie z dokumentacją projektową, elementy wibrujące do wstępnego zagęszczenia, urządzenia do podgrzewania elementów roboczych rozkładarki. W miejscach niedostępnych dla sprzętu dopuszcza się wbudowywanie ręczne. Przy wykonywaniu nawierzchni dróg w kategorii KR6-7 zaleca się stosowanie do wykonania warstwy wiążącej podajników mieszanki mineralno-asfaltowej do zasilania kosza rozkładarki ze środków transportu. Grubość wykonywanej warstwy powinna być sprawdzana co 25 m, w co najmniej trzech miejscach 149

150 (w osi i przy brzegach warstwy). Warstwy wałowane powinny być równomiernie zagęszczone ciężkimi walcami drogowymi o charakterystyce (statycznym nacisku liniowym) zapewniającej skuteczność zagęszczania, potwierdzoną na odcinku próbnym. Do warstw z betonu asfaltowego należy stosować walce drogowe stalowe gładkie z możliwością wibracji, oscylacji lub walce ogumione. Mieszanka mineralno-asfaltowa powinna być wbudowywana rozkładarką wyposażoną w układ automatycznego sterowania grubości warstwy i utrzymywania niwelety zgodnie z dokumentacją projektową. W miejscach niedostępnych dla sprzętu dopuszcza się wbudowywanie ręczne. Grubość wykonywanej warstwy powinna być sprawdzana co 25 m, w co najmniej trzech miejscach (w osi i przy brzegach warstwy) Połączenia technologiczne Połączenia technologiczne należy wykonywać jako: złącza podłużne i poprzeczne (wg definicji p ), spoiny (wg definicji p ). Połączenia technologiczne powinny być jednorodne i szczelne Wykonanie złączy Sposób wykonania złączy-wymagania ogólne Złącza w warstwach nawierzchni powinny być wykonywane w linii prostej. Złącza podłużnego nie można umiejscawiać w śladach kół, ani w obszarze poziomego oznakowania jezdni. Złącza podłużne między pasami kolejnych warstw technologicznych należy przesuwać względem siebie co najmniej 30 cm w kierunku poprzecznym do osi jezdni. Złącza poprzeczne między działkami roboczymi układanych pasów kolejnych warstw technologicznych należy przesunąć względem siebie o co najmniej 2 m w kierunku podłużnym do osi jezdni. Połączenie nawierzchni mostowej z nawierzchnią drogową powinno być wykonane w strefie płyty przejściowej. Połączenie warstw ścieralnej i wiążącej powinno być przesunięte o co najmniej 0,5 m. Krawędzie poprzeczne łączonych warstw wiążącej i ścieralnej nawierzchni drogowej powinny być odcięte piłą. Złącza powinny być całkowicie związane, a powierzchnie przylegających warstw powinny być w jednym poziomie Technologia rozkładania gorące przy gorącym Metoda ta ma zastosowanie w przypadku wykonywania złącza podłużnego, gdy układanie mieszanki odbywa się przez minimum dwie rozkładarki pracujące obok siebie z przesunięciem. Wydajności wstępnego zagęszczania deską rozkładarek muszą być do siebie dopasowane. Przyjęta technologia robót powinna zapewnić prawidłowe i szczelne połączenia układanych pasów warstwy technologicznej. Warunek ten można zapewnić przez zminimalizowanie odległości między rozkładarkami tak, aby odległość między układanymi pasami nie była większa niż długość rozkładarki oraz druga w kolejności rozkładarka nadkładała mieszankę na pierwszy pas. Walce zagęszczające mieszankę za każdą rozkładarką powinny być o zbliżonych parametrach. Zagęszczanie każdego z pasów należy rozpoczynać od zewnętrznej krawędzi pasa i stopniowo zagęszczać pas w kierunku złącza. Przy tej metodzie nie stosuje się dodatkowych materiałów do złączy Technologia rozkładania gorące przy zimnym Wykonanie złączy metodą gorące przy zimnym stosuje się w przypadkach, gdy ze względu na ruch, względnie z innych uzasadnionych powodów konieczne jest wykonywanie nawierzchni w odstępach czasowych. Krawędź złącza w takim przypadku powinna być wykonana w trakcie układania pierwszego pasa ruchu. Wcześniej wykonany pas warstwy technologicznej powinien mieć wyprofilowaną krawędź równomiernie zagęszczoną, bez pęknięć. Krawędź ta nie może być pionowa, lecz powinna być skośna (pochylenie około 3:1 tj.pod kątem w stosunku do warstwy niżej leżącej). Skos wykonany na gorąco, powinien być uformowany podczas układania pierwszego pasa ruchu, przy 150

151 zastosowaniu rolki dociskowej lub noża talerzowego. Jeżeli skos nie został uformowany na gorąco, należy uzyskać go przez frezowanie zimnego pasa, z zachowaniem wymaganego kąta. Powierzchnia styku powinna być czysta i sucha. Przed ułożeniem sąsiedniego pasa całą powierzchnię styku należy pokryć taśmą przylepną lub pastą w ilości podanej w punktach i Drugi pas powinien być wykonywany z zakładem 2-3 cm licząc od górnej krawędzi złącza, zachodzącym na pas wykonany wcześniej Zakończenie działki roboczej Zakończenie działki roboczej należy wykonać w sposób i przy pomocy urządzeń zapewniających uzyskanie nieregularnej powierzchni spoiny (przy pomocy wstawianej kantówki lub frezarki). Zakończenie działki roboczej należy wykonać prostopadle do osi drogi. Krawędź działki roboczej jest równocześnie krawędzią poprzeczną złącza. Złącza poprzeczne między działkami roboczymi układanych pasów kolejnych warstw technologicznych należy przesunąć względem siebie o co najmniej 3 m w kierunku podłużnym do osi jezdni Wymagania wobec wbudowania taśm bitumicznych Minimalna wysokość taśmy wynosi 4 cm. Grubość taśmy w złączach powinna wynosić 10 mm. Krawędź boczna złącza podłużnego powinna być uformowana za pomocą rolki dociskowej lub poprzez obcięcie nożem talerzowym. Krawędź boczna złącza poprzecznego powinna być uformowana w taki sposób i za pomocą urządzeń umożliwiających uzyskanie nieregularnej powierzchni. Powierzchnie krawędzi do których klejona będzie taśma, powinny być czyste i suche. Przed przyklejeniem taśmy w metodzie gorące przy zimnym, krawędzie zimnej warstwy na całkowitej grubości, należy zagruntować zgodnie z zaleceniami producenta taśmy. Taśma bitumiczna powinna być wstępnie przyklejona do zimnej krawędzi złącza pokrywając 2/3 wysokości warstwy licząc od górnej powierzchni Wymagania wobec wbudowywania past bitumicznych Przygotowanie krawędzi bocznych jak w przypadku stosowania taśm bitumicznych. Pasta powinna być nanoszona mechanicznie z zapewnieniem równomiernego jej rozprowadzenia na bocznej krawędzi w ilości 3-4 kg/m 2 (warstwa o grubości 3-4 mm przy gęstości około 1,0 g/cm3). Dopuszcza się ręczne nanoszenie past w miejscach niedostępnych Wykonanie spoin Spoiny należy wykonywać w wypadku połączeń warstwy z urządzeniami w nawierzchni lub ją ograniczającymi. Spoiny należy wykonywać z materiałów termoplastycznych (taśmy, pasty) zgodnych z pktem 2.7. Grubość elastycznej taśmy uszczelniającej w spoinach w warstwie wiążącej powinna wynosić nie mniej niż 15 mm. Pasta powinna być nanoszona mechanicznie z zapewnieniem równomiernego jej rozprowadzenia na bocznej krawędzi w ilości 3-4 kg/m 2 (warstwa o grubości 3-4 mm przy gęstości około 1,0 g/cm 3 ) Krawędzie W przypadku warstwy ścieralnej rozkładanej przy urządzeniach ograniczających nawierzchnię, których górna powierzchnia ma być w jednym poziomie z powierzchnią tej nawierzchni (np. ściek uliczny, korytka odwadniające) oraz gdy spadek jezdni jest w stronę tych urządzeń, to powierzchnia warstwy ścieralnej powinna być wyższa o 0,5 1,0 cm. W przypadku warstw nawierzchni bez urządzeń ograniczających (np. krawężników) krawędziom należy nadać spadki o nachyleniu nie większym niż 2:1, przy pomocy rolki dociskowej mocowanej do walca lub elementu mocowanego do rozkładarki tzw buta ( na gorąco ). Jeżeli krawędzie nie zostały uformowane na gorąco krawędzi należy wyfrezować na zimno. 151

152 Po wykonaniu nawierzchni asfaltowej o jednostronnym nachyleniu jezdni należy uszczelnić krawędź położoną wyżej (niżej położona krawędź powinna zostać nieuszczelniona). W przypadku nawierzchni o dwustronnym nachyleniu (przekrój daszkowy) decyzję o potrzebie i sposobie uszczelnienia krawędzi zewnętrznych podejmie Projektant w uzgodnieniu z Inżynierem. Krawędzie zewnętrzne oraz powierzchnie odsadzek poziomych należy uszczelnić przez pokrycie gorącym asfaltem w ilości: powierzchnie odsadzek - 1,5 kg/m 2, krawędzie zewnętrzne - 4 kg/m 2. Gorący asfalt może być nanoszony w kilku przejściach roboczych. Do uszczelniania krawędzi zewnętrznych należy stosować asfalt drogowy według PN-EN 12591[23], asfalt modyfikowany polimerami według PN-EN 14023[66], asfalt wielorodzajowy wg PN-EN [65], albo inne lepiszcza według norm lub aprobat technicznych. Uszczelnienie krawędzi zewnętrznej należy wykonać gorącym lepiszczem. Lepiszcze powinno być naniesione odpowiednio szybko tak, aby krawędzie nie uległy zabrudzeniu. Niżej położona krawędź (z wyjątkiem strefy zmiany przechyłki) powinna pozostać nieuszczelniona. Dopuszcza się jednoczesne uszczelnianie krawędzi kolejnych warstw, jeżeli warstwy były ułożone jedna po drugiej, a krawędzie były zabezpieczone przed zanieczyszczeniem. Jeżeli krawędź położona wyżej jest uszczelniana warstwowo, to przylegającą powierzchnię odsadzki danej warstwy należy uszczelnić na szerokości co najmniej 10 cm. 6. Kontrola jakości robót 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w OST D-M Wymagania ogólne [1] pkt Badania przed przystąpieniem do robót Dokumenty i wyniki badań materiałów Przed przystąpieniem do robót Wykonawca powinien: uzyskać wymagane dokumenty, dopuszczające wyroby budowlane do obrotu i powszechnego stosowania (np. stwierdzenie o oznakowaniu materiału znakiem CE lub znakiem budowlanym B, certyfikat zgodności, deklarację zgodności, aprobatę techniczną, ew. badania materiałów wykonane przez dostawców itp.), ew. wykonać własne badania właściwości materiałów przeznaczonych do wykonania robót, określone przez Inżyniera. W przypadku zmiany rodzaju i właściwości materiałów budowlanych należy ponownie wykazać ich przydatność do przewidywanego celu. Wszystkie dokumenty oraz wyniki badań Wykonawca przedstawia Inżynierowi do akceptacji Badanie typu Przed przystąpieniem do robót, w terminie uzgodnionym z Inżynierem, Wykonawca przedstawi do akceptacji badania typu mieszanek mineralno-asfaltowych wraz z wymaganymi w normie PN-EN [54] załącznikami, w celu zatwierdzenia do stosowania. W przypadku zaistnienia podanych poniżej sytuacji wymagających powtórzenia badania typu należy je ponownie wykonać i przedstawić do akceptacji. Badanie typu powinno zawierać: a) informacje ogólne: nazwę i adres producenta mieszanki mineralno-asfaltowej, datę wydania, nazwę wytwórni produkującej mieszankę mineralno asfaltową, określenie typu mieszanki i kategorii, z którymi jest deklarowana zgodność, zestawienie metod przygotowania próbek oraz metod i warunków badania poszczególnych właściwości, 152

153 b) informacje o składnikach: każdy wymiar kruszywa: źródło i rodzaj, lepiszcze: typ i rodzaj, wypełniacz: źródło i rodzaj, dodatki: źródło i rodzaj, wszystkie składniki: wyniki badań zgodnie z zestawieniem podanym w tablicy 27. Tablica 27. Rodzaj i liczba badań składników mieszanki mineralno-asfaltowej Składnik Właściwość Metoda badania Liczba badań Kruszywo Uziarnienie PN-EN [6] 1 na frakcję (PN-EN [50]) Gęstość PN-EN [16] 1 na frakcję Lepiszcze Penetracja lub temperatura PN-EN 1426 [20] lub 1 (PN-EN [23], PN-EN [65], mięknienia Nawrót sprężysty *) PN-EN 1427 [21] PN-EN [58] 1 PN-EN [66]) Wypełniacz Uziarnienie PN-EN [12] 1 (PN-EN [50]) Gęstość PN-EN [17] 1 Dodatki Typ Granulat asfaltowy **) Uziarnienie PN-EN [32] 1 Zawartość lepiszcza PN-EN [31] 1 Penetracja odzyskanego lepiszcza PN-EN [33] lub PN-EN [34] oraz PN-EN 1426 [20] 1 Temperatura mięknienia lepiszcza PN-EN [33] lub PN-EN [34] oraz PN-EN 1427 [21] gęstość PN-EN [35] 1 *) dotyczy jedynie lepiszczy wg PN-EN [66], **) sprawdzane właściwości powinny być odpowiednie do procentowego dodatku; przy małym procentowym dodatku stosuje się minimum wymagań. c) informacje o mieszance mineralno-asfaltowej: skład mieszaki podany jako wejściowy (w przypadku walidacji w laboratorium) lub wyjściowy skład (w wypadku walidacji produkcji), wyniki badań zgodnie z zestawieniem podanym w tablicy 28. Tablica 28. Rodzaj i liczba badań mieszanki mineralno-asfaltowej Właściwość Metoda badania Liczba badań Zawartość lepiszcza (obowiązkowa) PN-EN [31] 1 PN-EN [46] Uziarnienie (obowiązkowa) PN-EN [32] 1 Zawartość wolnych przestrzeni łącznie z VFB i VMA przy wymaganej zawartości wolnych przestrzeni Vmax 7% (obowiązkowa) 1 PN-EN [37] Gęstość objętościowa wg PN- EN [36], metoda B, w stanie nasyconym powierzchniowo suchym. Gęstość wg PN-EN [35], metoda A, w wodzie Wrażliwość na działanie wody PN-EN [39] 1 (powiązana funkcjonalnie) Odporność na deformacje trwałe PN-EN [41], 1 153

154 (powiązana funkcjonalnie); dotyczy betonu asfaltowego zaprojektowanego do maksymalnego obciążenia osi poniżej 130 kn mały aparat, metoda B, w powietrzu, przy wymaganej temperaturze Sztywność (funkcjonalna) PN-EN [43] 1 Zmęczenie (funkcjonalna) do nawierzchni zaprojektowanych wg kryterium opartym na czteropunktowym zginaniu PN-EN [42], załącznik D 1 Odporność na paliwo (powiązana funkcjonalnie) Odporność na środki odladzające (powiązana funkcjonalnie) PN-EN [49] 1 PN-EN [47] 1 Badanie typu należy przeprowadzić zgodnie z PN-EN [54] przy pierwszym wprowadzeniu mieszanek mineralno-asfaltowych do obrotu i powinno być powtórzone w wypadku: upływu trzech lat, zmiany złoża kruszywa, zmiany rodzaju kruszywa (typu petrograficznego), zmiany kategorii kruszywa grubego, jak definiowano w PN-EN [50], jednej z następujących właściwości: kształtu, udziału ziaren częściowo przekruszonych, odporności na rozdrabnianie, odporności na ścieranie lub kanciastości kruszywa drobnego, zmiany gęstości ziaren (średnia ważona) o więcej niż 0,05 Mg/m 3, zmiany rodzaju lepiszcza, zmiany typu mineralogicznego wypełniacza. Dopuszcza się zastosowanie podejścia grupowego w zakresie badania typu. Oznacza to, że w wypadku, gdy nastąpiła zmiana składu mieszanki mineralno- asfaltowej i istnieją uzasadnione przesłanki, że dana właściwość nie ulegnie pogorszeniu oraz przy zachowaniu tej samej wymaganej kategorii właściwości, to nie jest konieczne badanie tej właściwości w ramach badania typu Badania w czasie robót Uwagi ogólne Badania dzielą się na: badania Wykonawcy (w ramach własnego nadzoru), badania kontrolne (w ramach nadzoru zleceniodawcy Inżyniera) dodatkowe, arbitrażowe Badania Wykonawcy Badania w czasie wytwarzania mieszanki mineralno-asfaltowej Badania Wykonawcy w czasie wytwarzania mieszanki mineralno asfaltowej powinny być wykonywane w ramach zakładowej kontroli produkcji, zgodnie z normą PN-EN [55]. Zakres badań Wykonawcy w systemie zakładowej kontroli produkcji obejmuje: badania materiałów wsadowych do mieszanki mineralno-asfaltowej (asfaltów, kruszyw wypełniacza i dodatków), badanie składu i właściwości mieszanki mineralno-asfaltowej. Częstotliwość oraz zakres badań i pomiarów w czasie wytwarzania mieszanki mineralno-asfaltowej powinno być zgodne z certyfikowanym systemem ZKP Badania w czasie wykonywania warstwy asfaltowej i badania gotowej warstwy Badania Wykonawcy są wykonywane przez Wykonawcę lub jego zleceniobiorców celem sprawdzenia, czy jakość materiałów budowlanych (mieszanek mineralno-asfaltowych i ich składników, lepiszczy i materiałów do uszczelnień itp.) oraz gotowej warstwy (wbudowane 1 154

155 warstwy asfaltowe, połączenia itp.) spełniają wymagania określone w kontrakcie. Wykonawca powinien wykonywać te badania podczas realizacji kontraktu, z niezbędną starannością i w wymaganym zakresie. Wyniki należy zapisywać w protokołach. W razie stwierdzenia uchybień w stosunku do wymagań kontraktu, ich przyczyny należy niezwłocznie usunąć. Wyniki badań Wykonawcy należy przekazywać Inżynierowi na jego żądanie. Inżynier może zdecydować o dokonaniu odbioru na podstawie badań Wykonawcy. W razie zastrzeżeń Inżynier może przeprowadzić badania kontrolne według pktu 6.5. Zakres badań Wykonawcy związany z wykonywaniem nawierzchni: pomiar temperatury powietrza, pomiar temperatury mieszanki mineralno-asfaltowej podczas wykonywania nawierzchni (wg PN-EN [40]), ocena wizualna mieszanki mineralno-asfaltowej, wykaz ilości materiałów lub grubości wykonanej warstwy, pomiar spadku poprzecznego warstwy asfaltowej, pomiar równości warstwy asfaltowej (wg pktu ), pomiar parametrów geometrycznych poboczy, ocena wizualna jednorodności powierzchni warstwy, ocena wizualna jakości wykonania połączeń technologicznych Badania kontrolne Zamawiającego Badania kontrolne są badaniami Inżyniera, których celem jest sprawdzenie, czy jakość materiałów budowlanych (mieszanek mineralno-asfaltowych i ich składników, lepiszczy i materiałów do uszczelnień itp.) oraz gotowej warstwy (wbudowane warstwy asfaltowe, połączenia itp.) spełniają wymagania określone w kontrakcie. Wyniki tych badań są podstawą odbioru. Pobieraniem próbek i wykonaniem badań na miejscu budowy zajmuje się Inżynier w obecności Wykonawcy. Badania odbywają się również wtedy, gdy Wykonawca zostanie w porę powiadomiony o ich terminie, jednak nie będzie przy nich obecny. Wykonawca może pobierać i pakować próbki do badań kontrolnych. Do wysłania próbek i przeprowadzenia badań kontrolnych jest upoważniony tylko Zamawiający lub uznana przez niego placówka badawcza. Zamawiający decyduje o wyborze takiej placówki. Rodzaj i zakres badań kontrolnych Zamawiającego mieszanki mineralno-asfaltowej i wykonanej warstwy jest następujący: badania materiałów wsadowych do mieszanki mineralno-asfaltowej (asfaltów, kruszyw, wypełniacza i dodatków). Mieszanka mineralno-asfaltowa a) : uziarnienie, zawartość lepiszcza, temperatura mięknienia odzyskanego lepiszcza, gęstość i zawartość wolnych przestrzeni próbki. Warunki technologiczne wbudowywania mieszanki mineralno-asfaltowej: pomiar temperatury powietrza podczas pobrania próby do badań, pomiar temperatury mieszanki mineralno-asfaltowej, ocena wizualna dostarczonej mieszanki mineralno-asfaltowej. Wykonana warstwa: wskaźnik zagęszczenia grubość warstwy lub ilość zużytego materiału, równość podłużna i poprzeczna, spadki poprzeczne, zawartość wolnych przestrzeni, złącza technologiczne, 155

156 szerokość warstwy, rzędne wysokościowe, ukształtowanie osi w planie, ocena wizualna warstwy. a) w razie potrzeby specjalne kruszywa i dodatki Badanie materiałów wsadowych Właściwości materiałów wsadowych należy oceniać na podstawie badań pobranych próbek w miejscu produkcji mieszanki mineralno-asfaltowej. Do oceny jakości materiałów wsadowych mieszanki mineralno-asfaltowej, za zgodą nadzoru i Zamawiającego mogą posłużyć wyniki badań wykonanych w ramach zakładowej kontroli produkcji Kruszywa i wypełniacz Z kruszywa należy pobrać i zbadać średnie próbki. Wielkość pobranej średniej próbki nie może być mniejsza niż: wypełniacz 2 kg, kruszywa o uziarnieniu do 8 mm 5 kg, kruszywa o uziarnieniu powyżej 8 mm 15 kg. Wypełniacz i kruszywa powinny spełniać wymagania podane w pkcie Lepiszcze Z lepiszcza należy pobrać próbkę średnią składająca się z 3 próbek częściowych po 2 kg. Z tego jedną próbkę częściową należy poddać badaniom. Ponadto należy zbadać kolejną próbkę, jeżeli wygląd zewnętrzny (jednolitość, kolor, zapach, zanieczyszczenia) może budzić obawy. Asfalty powinny spełniać wymagania podane w pkcie 2.2 i Materiały do uszczelniania połączeń Z lepiszcza lub materiałów termoplastycznych należy pobrać próbki średnie składające się z 3 próbek częściowych po 2 kg. Z tego jedną próbkę częściową należy poddać badaniom. Ponadto należy pobrać i zbadać kolejną próbkę, jeżeli zewnętrzny wygląd (jednolitość, kolor, połysk, zapach, zanieczyszczenia) może budzić obawy. Materiały do uszczelniania połączeń powinny spełniać wymagania podane w pkcie Badania mieszanki mineralno-asfaltowej Właściwości materiałów należy oceniać na podstawie badań pobranych próbek mieszanki mineralno-asfaltowej przed wbudowaniem (wbudowanie oznacza wykonanie warstwy asfaltowej). Wyjątkowo dopuszcza się badania próbek pobranych z wykonanej warstwy asfaltowej. Do oceny jakości mieszanki mineralno-asfaltowej za zgodą nadzoru i Zamawiającego mogą posłużyć wyniki badań wykonanych w ramach zakładowej kontroli produkcji. Na etapie oceny jakości wbudowanej mieszanki mineralno-asfaltowej podaje się wartości dopuszczalne i tolerancje, w których uwzględnia się: rozrzut występujący przy pobieraniu próbek, dokładność metod badań oraz odstępstwa uwarunkowane metodą pracy. Właściwości materiałów budowlanych należy określać dla każdej warstwy technologicznej, a metody badań powinny być zgodne z wymaganiami podanymi poniżej, chyba że ST lub dokumentacja projektowa podają inaczej Uziarnienie Uziarnienie każdej próbki pobranej z luźnej mieszanki mineralno-asfaltowej nie może odbiegać od wartości projektowanej, z uwzględnieniem dopuszczalnych odchyłek podanych w tablicy 29, w zależności od liczby wyników badań z danego odcinka budowy. Wyniki badań nie uwzględniają badań kontrolnych dodatkowych. Tablica 29. Dopuszczalne odchyłki dotyczące pojedynczego wyniku badania i średniej arytmetycznej wyników badań zawartości kruszywa Kruszywo o wymiarze Liczba wyników badań 1 2 od 3do 4 od 5 do 8 od 9 do

157 19 < 0,063 mm [%(m/m) ±4,0 ±3,6 ±3,2 ±2,9 ±2,4 ±2,0 mieszanki gruboziarniste < 0,063 mm [%(m/m) ±3,0 ±2,7 ±2,4 ±2,1 ±1,8 ±1,5 mieszanki drobnoziarniste < 0,125 mm, [%(m/m)] ±5,0 ±4,4 ±3,9 ±3,4 ±2,7 ±2,0 mieszanki gruboziarniste <0,125 mm, [%(m/m)] ±4,0 ±3,6 ±3,3 ±2,9 ±2,5 ±2,0 mieszanki drobnoziarniste Od 0,063 mm do 2 mm ±8 ±6,1 ±5,0 ±4,1 ±3,3 ±3,0 > 2 mm ±8 ±6,1 ±5,0 ±4,1 ±3,3 ±3,0 Ziarna grube ,4 ±4,0 (mieszanki drobnoziarniste) ,7 +4,7 5,8 +4,5 5,1 +4,3 +4,1 Ziarna grube (mieszanki gruboziarniste) -9 +5,0-7,6 +5,0-6,8 +5,0-6,1 +5,0-5,5 +5,0 ±5, Zawartość lepiszcza Zawartość rozpuszczalnego lepiszcza z każdej próbki pobranej z mieszanki mineralno-asfaltowej nie może odbiegać od wartości projektowanej, z uwzględnieniem podanych dopuszczalnych odchyłek, w zależności od liczby wyników badań z danego odcinka budowy (tablica 30). Do wyników badań nie zalicza się badań kontrolnych dodatkowych. Tablica 30. Dopuszczalne odchyłki pojedynczego wyniku badania i średniej arytmetycznej wyników badań zawartości lepiszcza rozpuszczalnego [%(m/m)] Rodzaj mieszanki Liczba wyników badań 1 2 Od 3 do 4 Od 5 do 8 a) Od 9 do 19 a) 20 ±0,6 ±0,55 ±0,50 ±0,40 ±0,35 ±0,30 Mieszanki gruboziarniste Mieszanki ±0,5 ±0,45 ±0,40 ±0,40 ±0,35 ±0,30 drobnoziarniste a) dodatkowo dopuszcza się maksymalnie jeden wynik, spośród wyników badań wziętych do obliczenia średniej arytmetycznej, którego odchyłka jest większa od dopuszczalnej odchyłki dotyczącej średniej arytmetycznej, lecz nie przekracza dopuszczalnej odchyłki jak do pojedynczego wyniku badania Temperatura mięknienia lepiszcza odzyskanego Dla asfaltów drogowych zgodnych z PN-EN 12591[23] oraz wielorodzajowych zgodnych z PN-EN [65], temperatura mięknienia lepiszcza odzyskanego, nie może być większa niż maksymalna wartość temperatury mięknienia, o więcej niż dopuszczalny wzrost temperatury mięknienia po starzeniu metodą RTFOT podany w normie (przykładowo dla MG 50/70-54/64 jest to: 64 C +10 C = 74 C). Jeżeli w składzie mieszanki mineralno-asfaltowej jest grantulat asfaltowy, to temperatura mięknienia wyekstrahowanego lepiszcza nie może przekroczyć temperatur mięknienia TR&Bmix, podanej w badaniu typu o więcej niż 8 C. Temperatura mięknienia lepiszcza (asfaltu lub polimeroasfaltu) wyekstrahowanego z mieszanki mineralno-asfaltowej nie powinna przekroczyć wartości dopuszczalnych podanych w tablicy 31. Tablica 31. Najwyższa temperatura mięknienia wyekstrahowanego polimeroasfaltu drogowego Najwyższa temperatura mięknienia Rodzaj lepiszcza C 157

158 PMB-25/ PMB 25/55-80 Nie dotyczy W przypadku, gdy dostarczony na wytwórnię polimeroasfalt charakteryzuje się wysoką temperaturą mięknienia (tzn. większą niż dolna granica normowa + 10 C), która została udokumentowana w ramach kontroli jakości i zasad ZKP na wytworni, stosuje się wymaganie górnej granicy temperatury mięknienia wyekstrahowanego lepiszcza obliczone w następujący sposob: Najwyższa dopuszczalna temperatura mięknienia wyekstrahowanego polimeroasfaltu = temperatura mięknienia zbadanej dostawy na wytwornię + dopuszczalny wg Załącznika krajowego NA do PN-EN 14023[66] wzrost temperatury mięknienia po starzeniu RTFOT. W przypadku mieszanki mineralno-asfaltowej z polimeroasfaltem nawrot sprężysty lepiszcza wyekstrahowanego powinien wynieść co najmniej 40%. Dotyczy to również przedwczesnego zerwania tego lepiszcza w badaniu, przy czym należy wtedy podać wartość wydłużenia (zgodnie z zapisami normy PN-EN 13398[58]) Gęstość i zawartość wolnych przestrzeni Zawartość wolnych przestrzeni w próbce Marshalla pobranej z mieszanki mineralno-asfaltowej lub wyjątkowo powtórnie rozgrzanej próbki pobranej z nawierzchni nie może wykroczyć poza wartości podane w pkcie 2.10 o więcej niż 1,5% (v/v) Warunki technologiczne wbudowywania mieszanki mineralno-asfaltowej Temperatura powietrza powinna być mierzona przed i w czasie robót; nie powinna być mniejsza niż podano w tablicy 26. Pomiar temperatury mieszanki mineralno-asfaltowej podczas wykonywania nawierzchni polega na kilkakrotnym zanurzeniu termometru w mieszance znajdującej się w zasobniku rozściełacza i odczytaniu temperatury. Dodatkowo należy sprawdzać temperaturę mieszanki za stołem rozściełacza w przypadku dłuższego postoju spowodowanego przerwą w dostawie mieszanki mineralno-asfaltowej z wytwórni. Jeżeli temperatura za stołem po zakończeniu postoju będzie zbyt niska do uzyskania odpowiedniego zagęszczenia, to należy wykonać zakończenie działki roboczej i rozpocząć proces układania jak dla nowej. Pomiar temperatury mieszanki mineralno-asfaltowej należy wykonać zgodnie z wymaganiami normy PN-EN [40]. Sprawdzeniu podlega wygląd mieszanki mineralno-asfaltowej w czasie rozładunku do zasobnika rozściełacza oraz porównaniu z normalnym wyglądem z uwzględnieniem uziarnienia, jednorodności mieszanki, prawidłowości pokrycia ziaren lepiszczem, koloru, ewentualnego nadmiaru lub niedoboru lepiszcza Wykonana warstwa Wskaźnik zagęszczenia i zawartość wolnych przestrzeni Zagęszczenie wykonanej warstwy wyrażone wskaźnikiem zagęszczenia oraz zawartością wolnych przestrzeni nie może przekroczyć wartości dopuszczalnych podanych w tablicy 32. Dotyczy to każdego pojedynczego oznaczenia danej właściwości. Określenie gęstości objętościowej należy wykonywać według PN-EN [36]. Tablica 32. Właściwości warstwy AC Wskaźnik Zawartość wolnych przestrzeni Typ i wymiar Warstwa zagęszczenia w warstwie mieszanki [%] [%(v/v)] Wiążąca AC 11 W, KR1-KR2 98 2,0 7,0 AC 16 W, KR1-KR2 98 2,0 7,0 AC 16 W, KR3-KR7 98 3,0 8,0 AC 22 W, KR3-KR7 98 3,0 8,0 Wskaźnik zagęszczenia i zawartość wolnych przestrzeni należy badać dla każdej warstwy i na każde rozpoczęte 6000 m 2 nawierzchni jedna próbka; w razie potrzeby liczba próbek może zostać 158

159 zwiększona (np. nawierzchnie dróg w terenie zabudowy, nawierzchnie mostowe) Grubość warstwy Średnia grubość dla poszczególnych warstw asfaltowych oraz średnia grubość dla całego pakietu tych warstw powinna być zgodna z grubością przyjętą w projekcie konstrukcji nawierzchni. Jedynie przypadku pojedynczych wyników pomiarów grubości wykonanej warstwy oznaczane według PN- EN [45] mogą odbiegać od projektu o wartości podane w tablicy 33. Tablica 33. Dopuszczalne odchyłki grubości warstwy [%] Pakiet: warstwa ścieralna+wiążąca Warunki oceny Warstwa wiążąca +podbudowa Dla wartości średniej grubości wbudowanej warstwy z całego odcinka budowy Dla wartości pojedynczych wyników pomiarów grubości wbudowanej warstwy asfaltowa razem Nie dopuszcza się zaniżenia grubości 0 10%, ale nie więcej niż 1,0 cm Nie dopuszcza się zaniżenia grubości 0 10% Należy sprawdzić zachowanie zasady mówiącej, że grubość warstwy musi być co najmniej dwuipółkrotnie większa od wymiaru D kruszywa danej mieszanki (h 2,5 D). Zwiększone grubości poszczególnych warstw będą zaliczane jako wyrównanie ewentualnych niedoborów niżej leżącej warstwy Spadki poprzeczne Spadki poprzeczne nawierzchni należy badać nie rzadziej niż co 20 m oraz w punktach głównych łuków poziomych. Spadki poprzeczne powinny być zgodne z dokumentacją projektową, z tolerancją 0,5% Równość podłużna i poprzeczna a) Równość podłużna Do oceny równości podłużnej warstw wiążącej i wyrównawczej nawierzchni dróg wszystkich klas należy stosować metodę pomiaru ciągłego równoważną użyciu łaty i klina np. z wykorzystaniem planografu, umożliwiającego wyznaczanie odchyleń równości podłużnej jako największej odległości (prześwitu) pomiędzy teoretyczną linią łączącą spody kołek jezdnych urządzenia a mierzoną powierzchnią warstwy [mm]. W miejscach niedostępnych dla planografu pomiar równości podłużnej warstw nawierzchni należy wykonać w sposób ciągły z użyciem łaty i klina. Długość łaty w pomiarze równości podłużnej powinna wynosić 4 m. Maksymalne wartości odchyleń równości podłużnej dla warstwy oznaczone pomiarem ciągłym równoważnym użyciu łaty i klina np. z wykorzystaniem planografu, łaty i klina określa tablica 34. Tablica 34. Maksymalne wartości odchyleń równości podłużnej dla warstwy wiążącej określone za pomocą pomiaru ciągłego, łaty i klina Maksymalne wartości odchyleń równości Klasa drogi Element nawierzchni podłużnej warstwy [mm] A,S,GP Pasy ruchu zasadnicze, awaryjne, dodatkowe, włączenia i wyłączenia, jezdnie łącznic, utwardzone pobocza dla warstwy wiążącej 6 159

160 G,Z L,D, place parkingi, Jezdnie MOP 9 Pasy ruchu zasadnicze, 9 dodatkowe, włączenia i wyłączenia, postojowe, jezdnie łącznic, utwardzone pobocza Wszystkie pasy ruchu i 12 powierzchnie przeznaczone do ruchu i postoju pojazdów b) Równość poprzeczna Do oceny równości poprzecznej warstw nawierzchni dróg wszystkich klas oraz placów i parkingów należy stosować metodę pomiaru profilometrycznego równoważną użyciu łaty i klina, umożliwiającą wyznaczenie odchylenia równości w przekroju poprzecznym pasa ruchu/elementu drogi. Odchylenie to jest obliczane jako największa odległość (prześwit) pomiędzy teoretyczną łatą (o długości 2 m) a zarejestrowanym profilem poprzecznym warstwy. Efektywna szerokość pomiarowa jest równa szerokości mierzonego pasa ruchu (elementu nawierzchni) z tolerancją ±15%. Wartość odchylenia równości poprzecznej należy wyznaczać z krokiem co 1 m. W miejscach niedostępnych dla profilografu pomiar równości poprzecznej warstw nawierzchni należy wykonać z użyciem łaty i klina. Długość łaty w pomiarze równości poprzecznej powinna wynosić 2 m. Pomiar powinien być wykonywany nie rzadziej niż co 5 m. Maksymalne wartości odchyleń równości poprzecznej określa tablica 35. Tablica 35. Maksymalne wartości odchyleń równości poprzecznej dla warstwy ścieralnej i wiążącej Maksymalne wartości odchyleń równości Klasa drogi Element nawierzchni poprzecznej warstwy [mm] A,S,GP G,Z L,D, place parkingi, Pasy ruchu zasadnicze, awaryjne, dodatkowe, włączenia i wyłączenia, jezdnie łącznic, utwardzone pobocza Jezdnie MOP 9 Pasy ruchu zasadnicze, 9 dodatkowe, włączenia i wyłączenia, postojowe, jezdnie łącznic, utwardzone pobocza Wszystkie pasy ruchu i powierzchnie przeznaczone do ruchu i postoju pojazdów dla warstwy wiążącej Złącza technologiczne Złącza podłużne i poprzeczne, sprawdzone wizualnie, powinny być równe i związane, wykonane w linii prostej, równolegle lub prostopadle do osi drogi. Przylegające warstwy powinny być w jednym poziomie Szerokość warstwy

161 Szerokość warstwy, mierzona 10 razy na 1 km każdej jezdni powinna być zgodna z dokumentacją projektową, z tolerancją w zakresie od 0 do +5 cm, przy czym szerokość warstwy wiążącej powinna być odpowiednio szersza, tak aby stanowiła odsadzkę dla warstwy ścieralnej. W przypadku wyprofilowanej ukośnej krawędzi szerokość należy mierzyć w środku linii skosu Rzędne wysokościowe Rzędne wysokościowe, mierzone co 10 m na prostych i co 10 m na osi podłużnej i krawędziach, powinny być zgodne z dokumentacją projektową, z dopuszczalną tolerancją ± 1 cm, przy czym co najmniej 95% wykonanych pomiarów nie może przekraczać przedziału dopuszczalnych odchyleń Ukształtowanie osi w planie Ukształtowanie osi w planie, mierzone co 100 m, nie powinno różnić się od dokumentacji projektowej o więcej niż ± 5 cm Ocena wizualna warstwy Wygląd zewnętrzny warstwy, sprawdzony wizualnie, powinien być jednorodny, bez spękań, deformacji, plam i wykruszeń Badania kontrolne dodatkowe W wypadku uznania, że jeden z wyników badań kontrolnych nie jest reprezentatywny dla ocenianego odcinka budowy, Wykonawca ma prawo żądać przeprowadzenia badań kontrolnych dodatkowych. Inżynier i Wykonawca decydują wspólnie o miejscach pobierania próbek i wyznaczeniu odcinków częściowych ocenianego odcinka budowy. Jeżeli odcinek częściowy przyporządkowany do badań kontrolnych nie może być jednoznacznie i zgodnie wyznaczony, to odcinek ten nie powinien być mniejszy niż 20% ocenianego odcinka budowy. Do odbioru uwzględniane są wyniki badań kontrolnych i badań kontrolnych dodatkowych do wyznaczonych odcinków częściowych. Koszty badań kontrolnych dodatkowych zażądanych przez Wykonawcę ponosi Wykonawca Badania arbitrażowe Badania arbitrażowe są powtórzeniem badań kontrolnych, co do których istnieją uzasadnione wątpliwości ze strony Inżyniera lub Wykonawcy (np. na podstawie własnych badań). Badania arbitrażowe wykonuje na wniosek strony kontraktu niezależne laboratorium, które nie wykonywało badań kontrolnych. Koszty badań arbitrażowych wraz ze wszystkimi kosztami ubocznymi ponosi strona, na której niekorzyść przemawia wynik badania. 7. Obmiar robót 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w OST D-M Wymagania ogólne [1] pkt Jednostka obmiarowa Jednostką obmiarową jest m 2 (metr kwadratowy) wykonanej warstwy z betonu asfaltowego (AC). 8. Odbiór robót Ogólne zasady odbioru robót podano w OST D-M Wymagania ogólne [1] pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, ST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji według pktu 6 dały wyniki pozytywne. 9. Podstawa płatności 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w OST D-M Wymagania ogólne [1] pkt Cena jednostki obmiarowej 161

162 Cena wykonania 1 m 2 warstwy z betonu asfaltowego (AC) obejmuje: prace pomiarowe i roboty przygotowawcze, oznakowanie robót, oczyszczenie i skropienie podłoża, dostarczenie materiałów i sprzętu, opracowanie recepty laboratoryjnej, wykonanie próby technologicznej i odcinka próbnego, wyprodukowanie mieszanki betonu asfaltowego i jej transport na miejsce wbudowania, posmarowanie lepiszczem lub pokrycie taśmą asfaltową krawędzi urządzeń obcych i krawężników, rozłożenie i zagęszczenie mieszanki betonu asfaltowego, obcięcie krawędzi i posmarowanie lepiszczem, przeprowadzenie pomiarów i badań wymaganych w specyfikacji technicznej, odwiezienie sprzętu Sposób rozliczenia robót tymczasowych i prac towarzyszących Cena wykonania robót określonych niniejszą OST obejmuje: roboty tymczasowe, które są potrzebne do wykonania robót podstawowych, ale nie są przekazywane Zamawiającemu i są usuwane po wykonaniu robót podstawowych, prace towarzyszące, które są niezbędne do wykonania robót podstawowych, niezaliczane do robót tymczasowych, jak geodezyjne wytyczenie robót itd. 10. Przepisy związane Ogólne specyfikacje techniczne (OST) 1. D-M Wymagania ogólne 2. D a Połączenie międzywarstwowe nawierzchni drogowej emulsją asfaltową Normy (Zestawienie zawiera dodatkowo normy PN-EN związane z badaniami materiałów występujących w niniejszej OST) 3. PN-EN Metody badania cementu - Część 2: Analiza chemiczna cementu 4. PN-EN Wapno budowlane Część 2: Metody badań 5. PN-EN Badania podstawowych właściwości kruszyw Procedura i terminologia uproszczonego opisu petrograficznego 6. PN-EN Badania geometrycznych właściwości kruszyw Część 1: Oznaczanie składu ziarnowego Metoda przesiewania 7. PN-EN Badania geometrycznych właściwości kruszyw Część 3: Oznaczanie kształtu ziarn za pomocą wskaźnika płaskości 8. PN-EN Badania geometrycznych właściwości kruszyw Część 4: Oznaczanie kształtu ziarn Wskaźnik kształtu 9. PN-EN Badania geometrycznych właściwości kruszyw Oznaczanie procentowej zawartości ziarn o powierzchniach powstałych w wyniku przekruszenia lub łamania kruszyw grubych 10. PN-EN Badania geometrycznych właściwości kruszyw Część 6: Ocena właściwości powierzchni Wskaźnik przepływu kruszyw 11. PN-EN Badania geometrycznych właściwości kruszyw Część 9: Ocena zawartości drobnych cząstek Badania błękitem metylenowym 12. PN-EN Badania geometrycznych właściwości kruszyw Część 10: Ocena zawartości drobnych cząstek Uziarnienie wypełniaczy (przesiewanie w strumieniu powietrza) 13. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Metody oznaczania odporności na rozdrabnianie 162

163 14. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Część 4: Oznaczanie pustych przestrzeni suchego, zagęszczonego wypełniacza 15. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Część 5: Oznaczanie zawartości wody przez suszenie w suszarce z wentylacją 16. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Część 6: Oznaczanie gęstości ziarn i nasiąkliwości 17. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Część 7: Oznaczanie gęstości wypełniacza Metoda piknometryczna 18. PN-EN Badania właściwości cieplnych i odporności kruszyw na działanie czynników atmosferycznych Część 1: Oznaczanie mrozoodporności 19. PN-EN Badania właściwości cieplnych i odporności kruszyw na działanie czynników atmosferycznych Część 3: Badanie bazaltowej zgorzeli słonecznej metodą gotowania 20. PN-EN 1426 Asfalty i produkty asfaltowe Oznaczanie penetracji igłą 21. PN-EN 1427 Asfalty i produkty asfaltowe Oznaczanie temperatury mięknienia Metoda Pierścień i Kula 22. PN-EN Badania chemicznych właściwości kruszyw Analiza chemiczna 23. PN-EN Asfalty i produkty asfaltowe Wymagania dla asfaltów drogowych 24. PN-EN Asfalty i produkty asfaltowe Oznaczanie rozpuszczalności 25. PN-EN Asfalty i produkty asfaltowe Oznaczanie temperatury łamliwości Fraassa 26. PN-EN Asfalty i lepiszcza asfaltowe - Oznaczanie lepkości kinematycznej 27. PN-EN Asfalty i lepiszcza asfaltowe - Oznaczanie lepkości dynamicznej metodą próżniowej kapilary 28. PN-EN Asfalty i produkty asfaltowe Oznaczanie zawartości parafiny Część 1: Metoda destylacji 29. PN-EN Asfalty i produkty asfaltowe Oznaczanie odporności na twardnienie pod wpływem ciepła i powietrza Część 1: Metoda RTFOT 30. PN-EN Asfalty i produkty asfaltowe Oznaczanie odporności na twardnienie pod wpływem ciepła i powietrza Część 3: Metoda RFT 31. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 1: Zawartość lepiszcza rozpuszczalnego 32. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 2: Oznaczanie składu ziarnowego 33. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 3: Odzyskiwanie asfaltu: Wyparka obrotowa 34. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 4: Odzyskiwanie asfaltu - Kolumna do destylacji frakcyjnej 35. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 5: Oznaczanie gęstości 36. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralnoasfaltowych na gorąco Część 6: Oznaczanie gęstości objętościowej próbek mieszanki mineralno-asfaltowej 37. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralnoasfaltowych na gorąco Część 8: Oznaczanie zawartości wolnej przestrzeni 38. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralnoasfaltowych na gorąco Część 11: Oznaczanie powinowactwa pomiędzy kruszywem i asfaltem 163

164 39. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralnoasfaltowych na gorąco Część 12: Określanie wrażliwości próbek asfaltowych na wodę 40. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralnoasfaltowych na gorąco Część 13: Pomiar temperatury 41. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralnoasfaltowych na gorąco Część 22: Koleinowanie 42. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 24: Odporność na zmęczenie 43. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 26: Sztywność 44. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralnoasfaltowych na gorąco Część 27: Pobieranie próbek 45. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralnoasfaltowych na gorąco Część 36: Oznaczanie grubości nawierzchni asfaltowych 46. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 39: Oznaczanie zawartości lepiszcza metodą spalania 47. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 41: Odporność na płyny zapobiegające oblodzeniu 48. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 42: Zawartość części obcych w destrukcie asfaltowym 49. PN-EN Mieszanki mineralno-asfaltowe - Metody badań mieszanek mineralnoasfaltowych na gorąco - Część 43: Odporność na paliwo 50. PN-EN Kruszywa do mieszanek bitumicznych i powierzchniowych utrwaleń stosowanych na drogach, lotniskach i innych powierzchniach przeznaczonych do ruchu 51. PN-EN Mieszanki mineralno-asfaltowe Wymagania Część 1: Beton asfaltowy 52. PN-EN Mieszanki mineralno-asfaltowe - Wymagania - Część 4: Mieszanka HRA 53. PN-EN Mieszanki mineralno-asfaltowe - Wymagania - Część 8: Destrukt asfaltowy 54. PN-EN Mieszanki mineralno-asfaltowe Wymagania Część 20: Badanie typu 55. PN-EN Mieszanki mineralno-asfaltowe - Wymagania - Część 21: Zakładowa kontrola produkcji 56. PN-EN Badania kruszyw wypełniających stosowanych do mieszanek bitumicznych Część 1: Badanie metodą pierścienia delta i kuli 57. PN-EN Badania kruszyw wypełniających stosowanych do mieszanek bitumicznych Część 2: Liczba bitumiczna 58. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie nawrotu sprężystego asfaltów modyfikowanych 59. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie stabilności podczas magazynowania asfaltów modyfikowanych 60. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie właściwości mechanicznych lepiszczy asfaltowych metodą rozciągania 61. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie kohezji lepiszczy asfaltowych metodą testu wahadłowego 62. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie siły rozciągania asfaltów 164

165 modyfikowanych Metoda z duktylometrem 63. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie energii odkształcenia 64. PN-EN Asfalty i lepiszcza asfaltowe Zasady specyfikacji kationowych emulsji asfaltowych 64a. PN-EN 13808: /Ap1: Asfalty i lepiszcza asfaltowe Zasady specyfikacji kationowych emulsji asfaltowych. Załącznik krajowy NA 65. PN-EN Asfalty i lepiszcza asfaltowe - Zasady klasyfikacji asfaltów drogowych 65a. PN-EN : /Ap1: i PN-EN : /Ap2: E specjalnych - Część 2: Asfalty drogowe wielorodzajowe Asfalty i lepiszcza asfaltowe - Zasady klasyfikacji asfaltów drogowych specjalnych - Część 2: Asfalty drogowe wielorodzajowe. Załącznik krajowy NA 66. PN-EN Asfalty i lepiszcza asfaltowe Zasady specyfikacji asfaltów modyfikowanych polimerami 66a. PN-EN 14023:2011/Ap1: Asfalty i lepiszcza asfaltowe Zasady klasyfikacji asfaltów modyfikowanych polimerami. Załącznik krajowy NA PN-EN Wypełniacze szczelin i zalewy drogowe Część 1: Wymagania wobec zalew drogowych na gorąco 68. PN-EN Wypełniacze szczelin i zalewy drogowe Część 2: Wymagania wobec zalew drogowych na zimno 69. PN-EN Przetwory naftowe Oznaczanie temperatury zapłonu i palenia Pomiar metodą otwartego tygla Clevelanda 70. PN-EN ISO 2592 Oznaczanie temperatury zapłonu i palenia Metoda otwartego tygla Clevelanda 71. PN-EN Zalewy szczelin na gorąco -- Część 2: Metoda badania dla określenia penetracji stożka w temperaturze 25 C 72. PN-EN Zalewy szczelin na gorąco -- Część 3: Metoda badania określająca penetrację i odprężenie sprężyste (odbojność) 73. PN-EN Zalewy szczelin na gorąco -- Część 5: Metody badań do oznaczania odporności na spływanie 74. PN-EN Zalewy szczelin na gorąco -- Część 6: Metoda przygotowania próbek do badania 75. PN-EN Zalewy szczelin na gorąco -- Część 13: Metoda badania służąca do określenia wydłużenia nieciągłego (próba przyczepności) 76. DIN Prüfung von Bitumen- und Polymerbitumenbahnen (Badanie taśm bitumicznych i polimerowo-bitumicznych) 77. PN-EN 1425 Asfalty i lepiszcza asfaltowe -- Ocena organoleptyczna 78. PN-EN 1428 Asfalty i lepiszcza asfaltowe -- Oznaczanie zawartości wody w emulsjach asfaltowych -- Metoda destylacji azeotropowej 79. PN-EN Asfalty i lepiszcza asfaltowe -- Odzyskiwanie lepiszcza z emulsji asfaltowych lub asfaltów upłynnionych lub fluksowanych -- Część 1: Odzyskiwanie metodą odparowania 80. PN-EN Asfalty i lepiszcza asfaltowe -- Odzyskiwanie lepiszcza z emulsji asfaltowych lub asfaltów upłynnionych lub fluksowanych -- Część 2: Stabilizacja po odzyskaniu metodą odparowania Wymagania techniczne 81. Kruszywa do mieszanek mineralno-asfaltowych i powierzchniowych utrwaleń na drogach krajowych - WT Kruszywa Wymagania techniczne. Załącznik do Zarządzenia 165

166 Generalnego Dyrektora Dróg Krajowych i Autostrad nr 46 z dnia 25 września 2014 r. i nr 8 z dnia 9 maja 2016 r. 82. Nawierzchnie asfaltowe na drogach krajowych - WT część I - Mieszanki mineralno-asfaltowe. Wymagania Techniczne. Załącznik do Zarządzenia nr 54 Generalnego Dyrektora Dróg Krajowych i Autostrad z dnia 18 listopada 2014 roku zmieniającego zarządzenie w sprawie stosowania wymagań technicznych na drogach krajowych dotyczących mieszanek mineralno-asfaltowych. 83. Nawierzchnie asfaltowe na drogach krajowych - WT część II - Wykonanie warstw nawierzchni asfaltowych. Wymagania Techniczne. Załącznik do Zarządzenia nr 7 Generalnego Dyrektora Dróg Krajowych i Autostrad z dnia 9 maja 2016 roku zmieniającego zarządzenie w sprawie stosowania wymagań technicznych na drogach krajowych dotyczących mieszanek mineralno-asfaltowych. 84. Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych. Załącznik do Zarządzenia nr 31 Generalnego Dyrektora Dróg Krajowych i Autostrad z dnia 16 czerwca 2014 r Inne dokumenty 85. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (jednolity tekst Dz.U. z 2016, poz. 124) 86. Ustawa z dnia 19 sierpnia 2011 r. o przewozie drogowym towarów niebezpiecznych (Dz.U. nr 227, poz z późn. zm.) 166

167 D FREZOWANIE NAWIERZCHNI ASFALTOWYCH NA ZIMNO 1. Wstęp 1.1. Przedmiot OST Przedmiotem niniejszej ogólnej specyfikacji technicznej (OST) są wymagania dotyczące wykonania i odbioru robót związanych z frezowaniem nawierzchni asfaltowych na zimno Zakres stosowania OST Ogólna specyfikacja techniczna (OST) stanowi obowiązującą podstawę opracowania szczegółowej specyfikacji technicznej (SST) stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach krajowych i wojewódzkich. Zaleca się wykorzystanie OST przy zlecaniu robót na drogach miejskich i gminnych Zakres robót objętych OST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z frezowaniem nawierzchni asfaltowych na zimno. Frezowanie nawierzchni asfaltowych na zimno może być wykonywane w celu: uszorstnienia nawierzchni, profilowania, napraw nawierzchni oraz przed wykonaniem nowej warstwy Określenia podstawowe Recykling nawierzchni asfaltowej - powtórne użycie mieszanki mineralno-asfaltowej odzyskanej z nawierzchni Frezowanie nawierzchni asfaltowej na zimno - kontrolowany proces skrawania górnej warstwy nawierzchni asfaltowej, bez jej ogrzania, na określoną głębokość Pozostałe określenia są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w OST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w OST D-M Wymagania ogólne pkt materiały Nie występują. 3. sprzęt 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w OST D-M Wymagania ogólne pkt Sprzęt do frezowania Należy stosować frezarki drogowe umożliwiające frezowanie nawierzchni asfaltowej na zimno na określoną głębokość. Frezarka powinna być sterowana elektronicznie i zapewniać zachowanie wymaganej równości oraz pochyleń poprzecznych i podłużnych powierzchni po frezowaniu. Do małych robót (naprawy części jezdni) Inżynier może dopuścić frezarki sterowane mechanicznie. Szerokość bębna frezującego powinna być dobrana zależnie od zakresu robót. Przy lokalnych naprawach szerokość bębna może być dostosowana do szerokości skrawanych elementów nawierzchni. Przy frezowaniu całej jezdni szerokość bębna skrawającego powinna być co najmniej równa 1200 m. Przy dużych robotach frezarki muszą być wyposażone w przenośnik sfrezowanego materiału, podający go z jezdni na środki transportu. Przy frezowaniu warstw asfaltowych na głębokość ponad 50 mm, z przeznaczeniem odzyskanego materiału do recyklingu na gorąco w otaczarce, zaleca się frezowanie współbieżne, 167

168 tzn. takie, w którym kierunek obrotów bębna skrawającego jest zgodny z kierunkiem ruchu frezarki. Za zgodą Inżyniera może być dopuszczone frezowanie przeciwbieżne, tzn. takie, w którym kierunek obrotów bębna skrawającego jest przeciwny do kierunku ruchu frezarki. Przy pracach prowadzonych w terenie zabudowanym frezarki muszą, a poza nimi powinny, być zaopatrzone w systemy odpylania. Za zgodą Inżyniera można dopuścić frezarki bez tego systemu: na drogach zamiejskich w obszarach niezabudowanych, na drogach miejskich, przy małym zakresie robót. Wykonawca może używać tylko frezarki zaakceptowane przez Inżyniera. Wykonawca powinien przedstawić dane techniczne frezarek, a w przypadkach jakichkolwiek wątpliwości przeprowadzić demonstrację pracy frezarki, na własny koszt. 4. transport 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w OST D-M Wymagania ogólne pkt Transport sfrezowanego materiału Transport sfrezowanego materiału powinien być tak zorganizowany, aby zapewnić pracę frezarki bez postojów. Materiał może być wywożony dowolnymi środkami transportowymi. 5. wykonanie robót 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w OST D-M Wymagania ogólne pkt Wykonanie frezowania Nawierzchnia powinna być frezowana do głębokości, szerokości i pochyleń zgodnych z dokumentacją projektową i SST. Jeżeli frezowana nawierzchnia ma być oddana do ruchu bez ułożenia nowej warstwy ścieralnej, to jej tekstura powinna być jednorodna, złożona z nieciągłych prążków podłużnych lub innych form geometrycznych, gwarantujących równość, szorstkość i estetyczny wygląd. Jeżeli ruch drogowy ma być dopuszczony po sfrezowanej części jezdni, to wówczas, ze względów bezpieczeństwa należy spełnić następujące warunki: należy usunąć ścięty materiał i oczyścić nawierzchnię, przy frezowaniu poszczególnych pasów ruchu, wysokość podłużnych pionowych krawędzi nie może przekraczać 40 mm, przy lokalnych naprawach polegających na sfrezowaniu nawierzchni przy linii krawężnika (ścieku) dopuszcza się większy uskok niż określono w pkt b), ale przy głębokości większej od 75 mm wymaga on specjalnego oznakowania, krawędzie poprzeczne na zakończenie dnia roboczego powinny być klinowo ścięte Uszorstnienie warstwy ścieralnej Technologia ta ma zastosowanie w przypadku nawierzchni nowych, które charakteryzują się małą szorstkością spowodowaną polerowaniem przez koła pojazdów, albo nadmiarem asfaltu. Frezarka powinna ściąć około 12 mm warstwy ścieralnej tworząc szorstką makroteksturę powierzchni. Zęby skrawające na obwodzie bębna frezującego powinny być tak dobrane, aby zapewnić regularną rzeźbę powierzchni po frezowaniu Profilowanie warstwy ścieralnej Technologia ta ma zastosowanie do frezowania nierówności podłużnych i małych kolein lub innych deformacji. Jeżeli frezowanie obejmie całą powierzchnię jezdni i nie będzie wbudowana nowa warstwa ścieralna, to frezarka musi być sterowana elektronicznie względem ustalonego poziomu odniesienia, a szerokość bębna frezującego nie może być mniejsza od 1800 mm. Jeżeli frezowanie obejmie lokalne deformacje tylko na części jezdni to frezarka może być sterowana mechanicznie, a wymiar bębna skrawającego powinien być zależny od wielkości robót i zaakceptowany przez Inżyniera. 168

169 5.5. Frezowanie warstwy ścieralnej przed ułożeniem nowej warstwy lub warstw asfaltowych Do frezowania należy użyć frezarek sterowanych elektronicznie, względem ustalonego poziomu odniesienia, zachowując spadki poprzeczne i niweletę drogi. Nawierzchnia powinna być sfrezowana na głębokość projektowaną z dokładnością 5 mm Frezowanie przy kapitalnych naprawach nawierzchni Przy kapitalnych naprawach nawierzchni frezowanie obejmuje kilka lub wszystkie warstwy nawierzchni na głębokość określoną w dokumentacji projektowej. 6. kontrola jakości robót 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w OST D-M Wymagania ogólne pkt Częstotliwość oraz zakres pomiarów kontrolnych Minimalna częstotliwość pomiarów Częstotliwość oraz zakres pomiarów dla nawierzchni frezowanej na zimno podano w tablicy 1. Tablica 1. Częstotliwość oraz zakres pomiarów kontrolnych nawierzchni frezowanej na zimno Lp. Właściwość nawierzchni Minimalna częstotliwość pomiarów 1 Równość podłużna łatą 4-metrową co 20 metrów 2 Równość poprzeczna łatą 4-metrową co 20 metrów 3 Spadki poprzeczne co 50 m 4 Szerokość frezowania co 50 m 5 Głębokość frezowania na bieżąco, według SST Równość nawierzchni Nierówności powierzchni po frezowaniu mierzone łatą 4-metrową zgodnie z BN-68/ [1] nie powinny przekraczać 6 mm Spadki poprzeczne Spadki poprzeczne nawierzchni po frezowaniu powinny być zgodne z dokumentacją projektową, z tolerancją 0,5% Szerokość frezowania Szerokość frezowania powinna odpowiadać szerokości określonej w dokumentacji projektowej z dokładnością 5 cm Głębokość frezowania Głębokość frezowania powinna odpowiadać głębokości określonej w dokumentacji projektowej z dokładnością 5 mm. Powyższe ustalenia dotyczące dokładności frezowania nie dotyczą wyburzenia kilku lub wszystkich warstw nawierzchni przy naprawach kapitalnych. W takim przypadku wymagania powinny być określone w SST w dostosowaniu do potrzeb wynikających z przyjętej technologii naprawy. 7. obmiar robót 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w OST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest m 2 (metr kwadratowy). 8. odbiór robót Ogólne zasady odbioru robót podano w OST D-M Wymagania ogólne pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne. 9. podstawa płatności 169

170 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w OST D-M Wymagania ogólne pkt Cena jednostki obmiarowej Cena wykonania 1 m 2 frezowania na zimno nawierzchni asfaltowej obejmuje: prace pomiarowe, oznakowanie robót, frezowanie, transport sfrezowanego materiału, przeprowadzenie pomiarów wymaganych w specyfikacji technicznej. 10. przepisy związane Normy 1. BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą. 170

171 D a PRZEPUST Z RUR POLIETYLENOWYCH SPIRALNIE KARBOWANYCH POD ZJAZDEM 1. WSTĘP 1.1. Przedmiot OST Przedmiotem niniejszej ogólnej specyfikacji technicznej (OST) są wymagania dotyczące wykonania i odbioru robót budowlanych związanych z wykonaniem przepustu z rur polietylenowych spiralnie karbowanych pod zjazdem Zakres stosowania OST Ogólna specyfikacja techniczna (OST) jest materiałem pomocniczym do opracowania specyfikacji technicznej wykonania i odbioru robót budowlanych (ST) stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach i ulicach Zakres robót objętych OST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem i odbiorem przepustu rurowego z polietylenu wysokiej gęstości (HDPE) z rur spiralnie karbowanych, budowanego pod zjazdem na drogi boczne Określenia podstawowe Przepust obiekt wybudowany w formie zamkniętej obudowy konstrukcyjnej, służący do przepływu małych cieków wodnych pod nasypem korpusu drogowego lub służący do ruchu kołowego i pieszego Przepust rurowy przepust, którego konstrukcja nośna wykonana jest z rur Przepust pod zjazdem przepust (zwykle rurowy) pod urządzonym miejscem dostępu do drogi (zjazdem), uzgodnionym z zarządzającym drogą Polietylen HDPE wysokoudarowa odmiana polietylenu wysokiej gęstości, charakteryzująca się dobrą odpornością na działanie roztworu soli i olejów mineralnych oraz ograniczoną odpornością na benzynę Przepust z rur polietylenowych spiralnie karbowanych przepust rurowy z polietylenu HDPE, którego zewnętrzna powierzchnia rur jest ukształtowana w formie spiralnego karbu o wielkości i skoku zwoju dostosowanego do średnicy rury Złączka do rur element służący do połączenia dwóch odcinków rur, przy montażu przepustu Element zaciskowy opaska zaciskowa lub śruba zaciskająca złączkę, przy łączeniu dwóch odcinków rur Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w OST D-M Wymagania ogólne [1] pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w OST D-M Wymagania ogólne [1] pkt materiały 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w OST D-M Wymagania ogólne [1] pkt Materiały do wykonania robót Zgodność materiałów z dokumentacją projektową i aprobatą techniczną Materiały do wykonania robót powinny być zgodne z ustaleniami dokumentacji projektowej lub ST oraz aprobatą techniczną IBDiM Rodzaje materiałów Materiałami stosowanymi przy wykonywaniu przepustu są: rury polietylenowe HDPE spiralnie karbowane oraz ew. elementy łączące rury, jak złączki, 171

172 paski zaciskowe lub śruby, odpowiadające wymaganiom aprobaty technicznej, materiał, stanowiący fundament pod rury i do zasypki przepustu, zgodny z dokumentacją projektową, np. mieszanka kruszywa naturalnego (pospółka) odpowiadająca wymaganiom PN-B :1996 [7], o uziarnieniu 0 20 mm lub 0 31,5 mm, materiał do wykonania umocnienia skarp na wlocie i wylocie, zgodny z dokumentacją projektową, np. z: a) brukowca, odpowiadającego wymaganiom OST D [6], b) betonowej kostki brukowej, odpowiadającej wymaganiom OST D a [5], c) geosyntetyków (np. geowłóknin, geosiatek, geomat), odpowiadających wymaganiom aprobat technicznych i OST D [6] Składowanie materiałów Rury polietylenowe oraz złączki i paski zaciskowe należy przechowywać tak, aby nie uległy mechanicznemu uszkodzeniu. Podłoże, na którym składuje się rury, musi być równe, umożliwiające spoczywanie rury na karbach na całej długości rury. Rury można składować warstwowo do wysokości max. 3,2 m. Rury układane swobodnie zaleca się układać warstwami prostopadłymi względem siebie. Układanie można wykonywać z podpórkami drewnianymi lub metalowymi zapobiegającymi przemieszczaniu rur. Kształt podpórek musi być taki, aby nie występował zbyt duży nacisk na sąsiednie warstwy rur, mogący spowodować ich uszkodzenie. Okres składowania na wolnym powietrzu nie powinien przekraczać 2 lat. Składowanie innych materiałów powinno odpowiadać wymaganiom norm i OST wymienionych w punkcie sprzęt 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w OST D-M Wymagania ogólne [1] pkt Sprzęt stosowany do wykonania robót Przy wykonywaniu robót Wykonawca w zależności od potrzeb, powinien wykazać się możliwością korzystania ze sprzętu dostosowanego do przyjętej metody robót, jak np.: koparką chwytakową na podwoziu gąsienicowym o pojemności łyżki 0,4 m 3, ubijakiem spalinowym, płytą wibracyjną, walcem lub innym sprzętem zagęszczającym, sprzętem transportowym, sprzętem do rozładunku rur, jak lekkim sprzętem dźwigowym, wózkami widłowymi (rozładunek może też być wykonywany ręcznie). Uwaga: W czasie rozładunku rur należy zwracać uwagę, żeby nie uszkodzić karbów, np. przez zbyt energiczne wyciąganie rur, co powoduje tarcie karbów o podłoże. Sprzęt powinien odpowiadać wymaganiom określonym w dokumentacji projektowej, ST, instrukcjach producentów lub propozycji Wykonawcy i powinien być zaakceptowany przez Inżyniera. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w OST D-M Wymagania ogólne [1] pkt Transport materiałów Materiały sypkie i drobne przedmioty można przewozić dowolnymi środkami transportu, w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi materiałami i nadmiernym zawilgoceniem. Rury należy ułożyć równomiernie na całej powierzchni ładunkowej obok siebie i zabezpieczyć przed możliwością przesuwania się podczas transportu. Nie należy dopuścić, aby więcej niż 1 m rury wystawał poza obrys środka transportowego. 172

173 Geosyntetyki należy zabezpieczyć przed nadmiernym zawilgoceniem, ogrzaniem, naświetleniem, chemikaliami, tłuszczami i przedmiotami mogącymi je przebić lub rozciąć. 5. wykonanie robót 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w OST D-M Wymagania ogólne [1] pkt Zasady wykonywania robót Sposób wykonania robót powinien być zgodny z dokumentacją projektową i ST. W przypadku braku wystarczających danych można korzystać z ustaleń podanych w niniejszej specyfikacji oraz z informacji podanych w załącznikach. Podstawowe czynności przy wykonywaniu robót obejmują: 1. roboty przygotowawcze, 2. wykonanie wykopów, np. pod ławę, 3. wykonanie fundamentu (ławy) pod rury, np. z mieszanki kruszywa naturalnego (pospółki), 4. ułożenie rury na ławie w jednym odcinku lub w odcinkach, wymagających połączenia kolejnych dwóch rur złączką, 5. wykonanie zasypki przepustu, 6. umocnienie skarp przy wlocie i wylocie przepustu, 7. roboty wykończeniowe Roboty przygotowawcze Przed przystąpieniem do robót należy, na podstawie dokumentacji projektowej, ST lub wskazań Inżyniera: ustalić lokalizację robót, przeprowadzić obliczenia i pomiary geodezyjne niezbędne do szczegółowego wytyczenia robót oraz ustalenia danych wysokościowych, usunąć przeszkody, np. drzewa, krzaki, obiekty, elementy dróg, ogrodzeń itd., ew. odwodnić teren budowy w zakresie uzgodnionym z Inżynierem. Zaleca się korzystanie z ustaleń OST D [2] w zakresie niezbędnym do wykonania robót przygotowawczych Wykonanie wykopów Wykonanie wykopów pod ławę i ewentualne inne elementy robót powinno być zgodne z dokumentacją projektową. Dobór sprzętu i metody wykonania należy dostosować do rodzajów gruntu, objętości robót i odległości transportu. Wykonanie wykopów powinno odpowiadać wymaganiom określonym w OST D [3]. Dno wykopu powinno być wyrównane z dokładnością co najmniej ± 2 cm. Wykop należy wykonać w takim okresie, aby po jego zakończeniu można było przystąpić do wykonywania przepustu Ława pod przepustem W przypadku układania przepustu bezpośrednio na gruncie (np. piaszczystym), kształt podłoża powinien być wyprofilowany stosownie do kształtu spodu rury. Jeśli grunt podłoża wymaga rozłożenia nacisku, to rury przepustu powinny być układane na zagęszczonej warstwie podsypki (ławie) o grubości ustalonej w dokumentacji projektowej, z mieszanki kruszywa naturalnego o uziarnieniu np mm, bez zanieczyszczeń. Podsypkę należy zagęścić do 0,98 Proctora normalnego. Górna jej warstwa o grubości równej wysokości karbu powinna być luźna, aby karby rury mogły swobodnie się w niej zagłębić. Dopuszczalne odchyłki dla ław fundamentowych przepustu wynoszą: dla wymiarów w planie ± 5 cm, dla rzędnych wierzchu ławy ± 2 cm Ułożenie rur przepustu na ławie 173

174 Ułożenia rury na ławie należy dokonać po zaniwelowaniu poziomu dna i wytyczeniu osi przepustu. Zaleca się układać rurę w jednym odcinku, jeśli możliwa jest dostawa rury o odpowiedniej długości, wynikająca z asortymentu produkcji i możliwości transportowych. W innych przypadkach, przepust złożony z dwóch lub większej liczby rur powinien mieć połączenia złączkami poszczególnych odcinków rur. Łączenie dwóch odcinków rur polega na: ułożeniu na ławie złączki, położeniu na złączce dwóch sąsiednich końców rur, zamknięciu złączki, założeniu w złączce pasków lub śrub zaciskowych i zaciągnięcie ich. W przypadku gdy przepust ułożono na ławie, po uprzednim połączeniu odcinków rur poza ławą, należy sprawdzić skuteczność połączeń między rurami. Rurę przepustu po ułożeniu należy ustabilizować w taki sposób, aby nie zmieniła swojego położenia w czasie zasypywania przepustu. Można dokonać tego podsypką wspierającą. Przycięcie skrajnych rur do płaszczyzny skarpy można wykonać przed montażem przepustu lub też na budowie po wykonaniu nasypu Zasypka przepustu Zasypka przepustu do wysokości co najmniej 30 cm ponad górną krawędź przepustu zaleca się wykonać mieszanką kruszywa naturalnego o frakcji 0 31,5 mm o klasie niejednorodności D5 lub piaskiem gruboziarnistym. Za zgodą Inżyniera, do zasypki można użyć piasku lub gruntu rodzimego. Zasypka powinna być wykonywana: równomiernie i równocześnie z obu stron przepustu, warstwami o grubości dostosowanej do wysokości zasypki, zagęszczonymi do wskaźnika zagęszczenia 0,98, ze zwróceniem uwagi, aby średnica ziaren kruszywa, układanego bezpośrednio na rurze, nie przekraczała wielkości skoku karbu zewnętrznego rury. Szczególnie starannie należy wykonać podsypkę wspierającą przepust, umieszczoną nad ławą. Materiał na podsypkę wspierającą powinien odpowiadać wymaganiom mieszanki z kruszywa 0 20 mm dla ławy Umocnienie skarp przy wlocie i wylocie przepustu Rodzaje umocnień skarp Umocnienie skarp przy wlocie i wylocie przepustu powinno odpowiadać ustaleniom dokumentacji projektowej. Umocnieniu podlega dno oraz skarpy. Jeśli dokumentacja projektowa nie ustala inaczej, to umocnienie skarp można wykonać z: betonowej kostki brukowej, brukowca, geosyntetyku Umocnienie skarpy betonową kostką brukową Betonowa kostka brukowa powinna odpowiadać wymaganiom OST D a [5], a sposób wykonania umocnienia powinien być zgodny z ustaleniami OST D a [5] i OST D [6] Umocnienie skarpy brukowcem Brukowiec i sposób wykonania umocnienia powinien odpowiadać wymaganiom OST D [6] Umocnienie skarpy geosyntetykiem Do umocnienia skarp geosyntetykami można stosować: geotekstylia, w tym przede wszystkim geowłókniny, geosiatki, płaskie lub komórkowe, 174

175 geomaty, tj.siatki ze strukturą przestrzenną, w tym geomatę darniową z wcześniej wyhodowaną trawą do natychmiastowego utworzenia roślinnego pokrycia skarpy. Ustalony geosyntetyk powinien odpowiadać wymaganiom i sposobowi wykonania umocnienia zgodnymi z OST D [6] Roboty wykończeniowe Roboty wykończeniowe powinny być zgodne z dokumentacją projektową i ST. Do robót wykończeniowych należą prace związane z dostosowaniem wykonanych robót do istniejących warunków terenowych, takie jak: odtworzenie przeszkód czasowo usuniętych, np. parkanów, ogrodzeń nawierzchni, chodników, krawężników itp., niezbędne uzupełnienia zniszczonej w czasie robót roślinności, tj. zatrawienia, krzewów, roboty porządkujące otoczenie terenu robót. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w OST D-M Wymagania ogólne [1] pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien: uzyskać wymagane dokumenty, dopuszczające wyroby budowlane do obrotu i powszechnego stosowania (aprobaty techniczne, certyfikaty zgodności, deklaracje zgodności, ew. badania materiałów wykonane przez dostawców itp.), ew. wykonać własne badania właściwości materiałów przeznaczonych do wykonania robót, określone w pkcie 2, sprawdzić cechy zewnętrzne gotowych materiałów z tworzyw i prefabrykowanych. Wszystkie dokumenty oraz wyniki badań Wykonawca przedstawia Inżynierowi do akceptacji Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów, które należy wykonać w czasie robót podaje tablica 1. Tablica 1. Częstotliwość oraz zakres badań i pomiarów w czasie robót Lp. Wyszczególnienie robót Częstotliwość badań Wartości dopuszczalne 1 Lokalizacja i zgodność granic terenu robót z dokumentacją projektową 1 raz Wg pktu 5 i dokumentacji projektowej 2 Wykonanie wykopów Bieżąco Wg pktu 5 3 Wykonanie fundamentu Bieżąco Wg pktu 5 (ławy) przepustu 4 Ułożenie rur przepustu na Bieżąco Wg pktu 5 ławie 5 Zasypka przepustu Bieżąco Wg pktu 5 6 Umocnienie skarp przy wlocie Bieżąco Wg pktu 5 i wylocie przepustu 7 Wykonanie robót wykończeniowych Ocena ciągła Wg pktu 5 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w OST D-M Wymagania ogólne [1] pkt Jednostka obmiarowa Jednostką obmiarową jest m (metr) kompletnego wykonania przepustu. 175

176 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w OST D-M Wymagania ogólne [1] pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, ST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne Odbiór robót zanikających i ulegających zakryciu Odbiorowi robót zanikających i ulegających zakryciu podlegają: wykonanie wykopu, wykonanie ławy fundamentowej. Odbiór tych robót powinien być zgodny z wymaganiami pktu 8.2 D-M Wymagania ogólne [1] oraz niniejszej OST. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w OST D-M Wymagania ogólne [1] pkt Cena jednostki obmiarowej Cena wykonania 1 m kompletnego przepustu obejmuje: prace pomiarowe i roboty przygotowawcze, oznakowanie robót, przygotowanie podłoża, dostarczenie materiałów i sprzętu, wykonanie przepustu z wykopem, ławą, ułożeniem rur, zasypką, umocnieniem skarp według wymagań dokumentacji projektowej, ST i specyfikacji technicznej, przeprowadzenie pomiarów i badań wymaganych w specyfikacji technicznej, odwiezienie sprzętu Sposób rozliczenia robót tymczasowych i prac towarzyszących Cena wykonania robót określonych niniejszą OST obejmuje: roboty tymczasowe, które są potrzebne do wykonania robót podstawowych, ale nie są przekazywane Zamawiającemu i są usuwane po wykonaniu robót podstawowych, prace towarzyszące, które są niezbędne do wykonania robót podstawowych, niezaliczane do robót tymczasowych, jak geodezyjne wytyczenie robót itd. 10. PRZEPISY ZWIĄZANE Ogólne specyfikacje techniczne (OST) 1. D-M Wymagania ogólne 2. D Roboty przygotowawcze 3. D Roboty ziemne 4. D a Przepust pod koroną drogi z rur polietylenowych HDPE spiralnie karbowanych 5. D a Nawierzchnia z betonowej kostki brukowej dla dróg i ulic oraz placów i chodników 6. D Umocnienie powierzchniowe skarp, rowów i ścieków Normy 7. PN-B :1996 Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Żwir i mieszanka ZAŁĄCZNIKI 176

177 ZAŁĄCZNIK 1 ZJAZDY I PRZEPUSTY POD ZJAZDAMI (wg rozporządzenia Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie, Dz.U. nr 43, poz. 430 oraz WPD-2 i WPD-3 Wytyczne projektowania dróg III, IV i V klasy technicznej i VI-VII klasy technicznej, GDDP, Warszawa 1995) 1.1. Zjazdy Zjazdem jest urządzone miejsce dostępu do drogi, uzgodnione z zarządzającym drogą. W zależności od sposobu użytkowania rozróżnia się: a) zjazdy publiczne, b) zjazdy indywidualne. Zjazdem publicznym jest, określony przez zarządcę drogi, zjazd do co najmniej jednego obiektu, w którym jest prowadzona działalność gospodarcza, a w szczególności do stacji paliw, obiektu gastronomicznego, hotelowego, przemysłowego, handlowego lub magazynowego. Zjazdem indywidualnym jest, określony przez zarządcę drogi, zjazd do jednego lub kilku obiektów użytkowanych indywidualnie. Zjazd zapewnia dostęp do pojedynczych posesji, zabudowań gospodarczych, na pole lub do innych obiektów. Szerokość korony zjazdu publicznego powinna wynosić co najmniej 5,0 m, a szerokość jezdni minimum 3,5 m. Szerokość korony zjazdu indywidualnego powinna wynosić co najmniej 4,5 m, a szerokość jezdni minimum 3,0 m. Zjazdy powinny mieć nawierzchnię twardą w granicach pasa drogowego Przepusty pod zjazdami Jeśli zjazd przekracza rów drogowy lub ogranicza spływ wody opadowej musi być wyposażony w przepust o średnicy co najmniej 50 cm, a wyjątkowo dopuszcza się 40 cm. Plan sytuacyjny przepustu pod zjazdem przedstawiony jest na rysunku 3.1, a przekrój podłużny przepustu na rysunku 3.2. ZAŁĄCZNIK 2 RURY POLIETYLENOWE 2.1. Charakterystyka rur polietylenowych HDPE Rury do przepustów wykonane są z wysokoudarowej odmiany polietylenu HDPE, wysokiej gęstości, charakteryzującego się dobrą odpornością na działanie roztworu soli i olejów mineralnych i ograniczoną odpornością na benzynę. Materiał jest palny, a zapłon następuje przy bezpośrednim, długotrwałym zetknięciu z otwartym ogniem. Skrót HDPE oznacza high-density polyethylene, tj. polietylen wysokiej gęstości. Powierzchnia wewnętrzna rury jest gładka, a powierzchnia zewnętrzna jest wykształcona w formie spiralnego karbu o wielkości i skoku zwoju zależnego od średnicy rury, zwiększającego się ze wzrostem średnicy. Karbowanie rury zaprojektowano w sposób umożliwiający uzyskanie jak największej wytrzymałości rur na ściskanie, w połączeniu z małą masą materiału. Spiralny kształt karbowania pozwala na optymalny rozkład naprężeń w rurze oraz umożliwia dobre wypełnienie cząstkami gruntu przestrzeni między karbami. Wytrzymałość na ściskanie rury, określona na podstawie metody naprężeń pierścieniowych wynosi zwykle minimum 8 kpa. Długość wytwarzanych odcinków rur określa producent (zwykle 2 12 m). Odcinki poszczególnych rur można łączyć za pomocą elementów w formie złączek i opasek zaciskowych lub śrub, z tym że istnieją różne rodzaje złączek: plastikowe z karbami, metalowe jednodzielne lub dwudzielne, w zależności od stosowanej średnicy rury. Przykładowy asortyment produkowanych rur polietylenowych spiralnie karbowanych przedstawiono w tablicy 2.1, a najmniejsze średnice przepustów pod koroną drogi w zał. 1, pkt 177

178 1.2. Tablica 2.1. Przykładowy asortyment produkowanych rur polietylenowych spiralnie karbowanych (wg danych producenta) Lp. Średnica rury, mm Odstęp karbów, Masa rury, nominalna zewnętrzna mm kg/m ,5 52,5 5, ,8 70,0 9, ,0 87,5 15, ,4 105,0 21, Zalety rur polietylenowych Przepusty z rur polietylenowych HDPE mają następujące, pozytywne cechy: montaż rur przepustu może być dokonany ręcznie, bez użycia cięższego sprzętu mechanicznego, sposób montażu rur minimalizuje okres czasu potrzebny do budowy obiektu, rury polietylenowe nie wymagają ścianek czołowych przepustu, zwykle dostosowuje się je do pochylenia skarp nasypu, przez przycięcie, przepust z rur polietylenowych jest odporny na działanie agresywnych związków chemicznych; nie wymaga robót izolacyjnych, montaż przepustu można wykonywać w ujemnych temperaturach otoczenia, istnieje łatwość czyszczenia przepustu: wodą w okresie letnim lub parą wodną 105 C w okresie zimowym Przepust z rur polietylenowych pod zjazdem Rury polietylenowe mogą być stosowane do wykonania przepustów pod zjazdami. Pod zjazdami z dróg publicznych można stosować nadsypkę dla rur przepustów od 0,3 do 0,4 m. W przypadku gdy warstwa nawierzchni jest grubsza niż minimalna zasypka, to grubość zasypki z kruszywa nad rurą powinna wynosić min. 0,10 0,15 m, mierząc od karbu rury. Końce rury mają zwykle ścięcia dostosowujące jej wyloty do kształtu nasypu (pochylenia skarp). Nie zachodzi konieczność wykonania specjalnego zabezpieczenia wlotu i wylotu jeśli przepust ma średnicę mniejszą niż 300 mm, zwłaszcza gdy wykonany jest na cieku suchym przez większą część roku. ZAŁĄCZNIK 3 RYSUNKI Rys Przykładowe rozwiązanie sytuacyjne zjazdu indywidualnego z przepustem 178

179 Rys Przekrój podłużny przepustu z rury polietylenowej średnicy cm pod zjazdem 179

180 180

181 D a PRZEPUST POD KORONĄ DROGI Z RUR POLIETYLENOWYCH HDPE SPIRALNIE KARBOWANYCH 1. WSTĘP 1.1. Przedmiot OST Przedmiotem niniejszej ogólnej specyfikacji technicznej (OST) są wymagania dotyczące wykonania i odbioru robót budowlanych przepustu z rur polietylenowych spiralnie karbowanych pod koroną drogi Zakres stosowania OST Ogólna specyfikacja techniczna (OST) jest materiałem pomocniczym do opracowania specyfikacji technicznej wykonania i odbioru robót budowlanych (ST), stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach Zakres robót objętych OST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem i odbiorem przepustu rurowego z polietylenu wysokiej gęstości (HDPE), z rur spiralnie karbowanych, budowanego pod koroną drogi Określenia podstawowe Przepust obiekt wybudowany w formie zamkniętej obudowy konstrukcyjnej, służący do przepływu małych cieków wodnych pod nasypem korpusu drogowego lub służący do ruchu kołowego i pieszego Przepust rurowy przepust, którego konstrukcja nośna wykonana jest z rur Polietylen HDPE wysokoudarowa odmiana polietylenu wysokiej gęstości, charakteryzująca się dobrą odpornością na działanie roztworu soli i olejów mineralnych oraz ograniczoną odpornością na benzynę Przepust z rur polietylenowych spiralnie karbowanych przepust rurowy z polietylenu HDPE, którego zewnętrzna powierzchnia rur jest ukształtowana w formie spiralnego karbu o wielkości i skoku zwoju dostosowanego do średnicy rury Złączka do rur element służący do połączenia dwóch odcinków rur, przy montażu przepustu Element zaciskowy opaska zaciskowa lub śruba zaciskająca złączkę, przy łączeniu dwóch odcinków rur Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w OST D-M Wymagania ogólne [1] pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w OST D-M Wymagania ogólne [1] pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w OST D-M Wymagania ogólne [1] pkt Materiały do wykonania robót Zgodność materiałów z dokumentacją projektową i aprobatą techniczną Materiały do wykonania robót powinny być zgodne z ustaleniami dokumentacji projektowej lub ST oraz z aprobatą techniczną IBDiM Rodzaje materiałów Materiałami stosowanymi przy wykonywaniu przepustu są: rury polietylenowe HDPE spiralnie karbowane oraz elementy łączące rury, jak złączki, paski zaciskowe lub śruby, odpowiadające wymaganiom aprobaty technicznej, 181

182 materiał, stanowiący fundament pod rury i do zasypki przepustu, zgodny z dokumentacją projektową, np. mieszanka kruszywa naturalnego (pospółka) odpowiadająca wymaganiom PN-EN 13242:2004 [7], o uziarnieniu 0 20 mm lub 0 31,5 mm, ew. ława betonowa pod przepust lub jego część, zgodna z dokumentacją projektową, np. z betonu C 20/25 (B25) wg PN-EN 206-1:2003 [8], materiał do wykonania umocnienia skarp na wlocie i wylocie, zgodny z dokumentacją projektową, np. z: a) brukowca, odpowiadającego wymaganiom OST D [6], b) betonowej kostki brukowej, odpowiadającej wymaganiom OST D a [5], c) geosyntetyków (np. geowłóknin, geosiatek, geomat), odpowiadających wymaganiom aprobat technicznych i OST D [6] Składowanie materiałów Rury polietylenowe oraz złączki i paski zaciskowe należy przechowywać tak, aby nie uległy mechanicznemu uszkodzeniu. Podłoże, na którym składuje się rury, musi być równe, umożliwiające spoczywanie rury na karbach na całej długości rury. Rury można składować warstwowo do wysokości max 3,2 m. Rury układane swobodnie zaleca się układać warstwami prostopadłymi względem siebie. Układanie można wykonywać z podpórkami drewnianymi lub metalowymi zapobiegającymi przemieszczaniu rur. Kształt podpórek musi być taki, aby nie występował zbyt duży nacisk na sąsiednie warstwy rur, mogący spowodować ich uszkodzenie. Okres składowania na wolnym powietrzu nie powinien przekraczać 2 lat. Składowanie innych materiałów powinno odpowiadać wymaganiom norm i OST wymienionych w punkcie SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w OST D-M Wymagania ogólne [1] pkt Sprzęt stosowany do wykonania robót Przy wykonywaniu robót Wykonawca w zależności od potrzeb, powinien wykazać się możliwością korzystania ze sprzętu dostosowanego do przyjętej metody robót, jak np.: koparką chwytakową na podwoziu gąsienicowym o pojemności łyżki 0,4 m 3, ubijakiem spalinowym, płytą wibracyjną, walcem lub innym sprzętem zagęszczającym, sprzętem transportowym, sprzętem do rozładunku rur, jak lekkim sprzętem dźwigowym, wózkami widłowymi (rozładunek może też być wykonywany ręcznie). Uwaga: W czasie rozładunku rur należy zwracać uwagę, żeby nie uszkodzić karbów, np. przez zbyt energiczne wyciąganie rur, co powoduje tarcie karbów o podłoże. Sprzęt powinien odpowiadać wymaganiom określonym w dokumentacji projektowej, ST, instrukcjach producentów lub propozycji Wykonawcy i powinien być zaakceptowany przez Inżyniera. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w OST D-M Wymagania ogólne [1] pkt Transport materiałów Materiały sypkie i drobne przedmioty można przewozić dowolnymi środkami transportu, w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi materiałami i nadmiernym zawilgoceniem. Rury należy ułożyć równomiernie na całej powierzchni ładunkowej obok siebie i zabezpieczyć przed możliwością przesuwania się podczas transportu. Nie należy dopuścić, aby 182

183 więcej niż 1 m rury wystawało poza obrys środka transportowego. Geosyntetyki należy zabezpieczyć przed nadmiernym zawilgoceniem, ogrzaniem, naświetleniem, chemikaliami, tłuszczami i przedmiotami mogącymi je przebić lub rozciąć. Mieszankę betonową można przewozić mieszalnikami samochodowymi, z czasem transportu nie dłuższym niż 90 min przy temperaturze otoczenia +15 C, 70 min przy +20 C i 30 min przy +30 C. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w OST D-M Wymagania ogólne [1] pkt Zasady wykonywania robót Sposób wykonania robót powinien być zgodny z dokumentacją projektową i ST. W przypadku braku wystarczających danych można korzystać z ustaleń podanych w niniejszej specyfikacji oraz z informacji podanych w załącznikach. Podstawowe czynności przy wykonywaniu robót obejmują: 1. roboty przygotowawcze, 2. wykonanie wykopów, np. pod ławę lub w korpusie istniejącej drogi, 3. wykonanie fundamentu (ławy) pod rury, np. z mieszanki kruszywa naturalnego (pospółki), ew. z betonu pod przepustem lub jego częścią, 4. ułożenie rury na ławie w jednym odcinku lub w odcinkach, wymagających połączenia kolejnych dwóch rur złączką, 5. wykonanie zasypki przepustu, 6. umocnienie skarp przy wlocie i wylocie przepustu, 7. roboty wykończeniowe Roboty przygotowawcze Przed przystąpieniem do robót należy, na podstawie dokumentacji projektowej, ST lub wskazań Inżyniera: ustalić lokalizację robót, ew. ustalić dane niezbędne do szczegółowego wytyczenia robót oraz ustalenia danych wysokościowych, usunąć przeszkody, np. drzewa, krzaki, obiekty, elementy dróg, ogrodzeń itd., ew. odwodnić teren budowy w zakresie uzgodnionym z Inżynierem, ew. dokonać przełożenia koryta cieku do czasu wybudowania przepustu, wg osobnej dokumentacji projektowej. Zaleca się korzystanie z ustaleń OST D [2] w zakresie niezbędnym do wykonania robót przygotowawczych Wykonanie wykopów Wykonanie wykopów powinno być zgodne z dokumentacją projektową. Dobór sprzętu i metody wykonania należy dostosować do rodzajów gruntu, objętości robót i odległości transportu. Wykonanie wykopów powinno odpowiadać wymaganiom określonym w OST D [3]. Dno wykopu powinno być wyrównane z dokładnością co najmniej ± 2 cm Ława pod przepustem W przypadku układania przepustu bezpośrednio na gruncie (np. piaszczystym), kształt podłoża powinien być wyprofilowany stosownie do kształtu spodu rury. Jeśli grunt podłoża wymaga rozłożenia nacisku, to rury przepustu powinny być układane na zagęszczonej warstwie podsypki (ławie) o grubości ustalonej w dokumentacji projektowej, z mieszanki kruszywa naturalnego o uziarnieniu np mm, bez zanieczyszczeń. W przypadku wykonywania robót w zimie, gdy dno wykopu jest przemarznięte, zaleca się ułożyć podsypkę w sposób przedstawiony na rysunku

184 Podsypkę należy zagęścić do 0,98 Proctora normalnego. Górna jej warstwa o grubości równej wysokości karbu powinna być luźna, aby karby rury mogły swobodnie się w niej zagłębić. Jeśli dokumentacja projektowa przewiduje pod przepustem ławę betonową na całej długości lub na części (np. pod wlotem i wylotem), to powinna być wykonana z betonu C 20/25 i odpowiadać wymaganiom OST D [4] Ułożenie rur przepustu na ławie Ułożenia rury na ławie należy dokonać po zaniwelowaniu poziomu dna i wytyczeniu osi przepustu. Zaleca się układać rurę w jednym odcinku, jeśli możliwa jest dostawa rury o odpowiedniej długości, wynikająca z asortymentu produkcji i możliwości transportowych. W innych przypadkach, przepust złożony z dwóch lub większej liczby rur powinien mieć połączenia złączkami poszczególnych odcinków rur. Łączenie dwóch odcinków rur polega na: ułożeniu na ławie złączki, położeniu na złączce dwóch sąsiednich końców rur, zamknięciu złączki, założeniu w złączce pasków lub śrub zaciskowych i zaciągnięcie ich. Długość końcowego odcinka rury, mierzona w najkrótszym miejscu (patrz rys. 7) nie powinna być mniejsza od 1 m. W przypadku gdy przepust ułożono na ławie, po uprzednim połączeniu odcinków rur poza ławą, należy sprawdzić skuteczność połączeń między rurami. Rurę przepustu po ułożeniu należy ustabilizować w taki sposób, aby nie zmieniła swojego położenia w czasie zasypywania przepustu. Można dokonać tego podsypką wspierającą (patrz rys. 8). Przycięcie skrajnych rur do płaszczyzny skarpy można wykonać przed montażem przepustu lub też na budowie po wykonaniu nasypu Zasypka przepustu Zasypka przepustu do wysokości co najmniej 30 cm ponad górną krawędź przepustu (patrz rys. 8) powinna być wykonana mieszanką kruszywa naturalnego o frakcji 0 31,5 mm o klasie niejednorodności D5 lub piaskiem gruboziarnistym. Zasypka powinna być wykonywana: równomiernie i równocześnie z obu stron przepustu, warstwami o grubości maksimum 30 cm, zagęszczonymi do wskaźnika zagęszczenia 0,95 w strefie bezpośredniej przy rurze i 0,98 w pozostałej strefie, ze sprawdzaniem rzędnych posadowienia przepustu w celu niedopuszczenia do jego wypychania lub przemieszczania poziomego, ze zwróceniem uwagi, aby średnica ziaren kruszywa, układanego bezpośrednio na rurze, nie przekraczała wielkości skoku karbu zewnętrznego rury. Jeśli grubość naziomu nad przepustem nie przekracza 1,0 m, to cały materiał zasypowy powinien odpowiadać wymaganiom określonym dla zasypki grubości 30 cm. Pozostałą część nasypu można wykonać z materiałów określonych w OST D [3]. Szczególnie starannie należy wykonać podsypkę wspierającą przepust, umieszczoną w obszarze ograniczonym ćwiartką koła nad ławą (patrz rys. 9 i 10). Materiał na podsypkę wspierającą powinien odpowiadać wymaganiom mieszanki z kruszywa 0 20 mm dla ławy Umocnienie skarp przy wlocie i wylocie przepustu Rodzaje umocnień skarp Umocnienie skarp przy wlocie i wylocie przepustu powinno odpowiadać ustaleniom dokumentacji projektowej. Jeśli dokumentacja projektowa nie ustala inaczej, to umocnienie skarp można wykonać z: betonowej kostki brukowej, 184

185 brukowca, geosyntetyku Umocnienie skarpy betonową kostką brukową Betonowa kostka brukowa powinna odpowiadać wymaganiom OST D a [5], a sposób wykonania umocnienia powinien być zgodny z ustaleniami OST D a [5] i OST D [6] Umocnienie skarpy brukowcem Brukowiec i sposób wykonania umocnienia powinien odpowiadać wymaganiom OST D [6] Umocnienie skarpy geosyntetykiem Do umocnienia skarp geosyntetykami można stosować: geotekstylia, w tym przede wszystkim geowłókniny, geosiatki, płaskie lub komórkowe, geomaty, tj.siatki ze strukturą przestrzenną, w tym geomatę darniową z wcześniej wyhodowaną trawą do natychmiastowego utworzenia roślinnego pokrycia skarpy. Ustalony geosyntetyk powinien odpowiadać wymaganiom i sposobowi wykonania umocnienia zgodnymi z OST D [6] Roboty wykończeniowe Roboty wykończeniowe powinny być zgodne z dokumentacją projektową i ST. Do robót wykończeniowych należą prace związane z dostosowaniem wykonanych robót do istniejących warunków terenowych, takie jak: odtworzenie przeszkód czasowo usuniętych, np. parkanów, ogrodzeń nawierzchni, chodników, krawężników itp., niezbędne uzupełnienia zniszczonej w czasie robót roślinności, tj. zatrawienia, krzewów, ew. drzew, roboty porządkujące otoczenie terenu robót. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w OST D-M Wymagania ogólne [1] pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien: uzyskać wymagane dokumenty, dopuszczające wyroby budowlane do obrotu i powszechnego stosowania (aprobaty techniczne, certyfikaty zgodności, deklaracje zgodności, ew. badania materiałów wykonane przez dostawców itp.), ew. wykonać własne badania właściwości materiałów przeznaczonych do wykonania robót, określone w pkcie 2, sprawdzić cechy zewnętrzne gotowych materiałów z tworzyw i prefabrykowanych. Wszystkie dokumenty oraz wyniki badań Wykonawca przedstawia Inżynierowi do akceptacji Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów, które należy wykonać w czasie robót podaje tablica 1. Tablica 1. Częstotliwość oraz zakres badań i pomiarów w czasie robót Lp. Wyszczególnienie robót Częstotliwość Wartości dopuszczalne 1 Lokalizacja i zgodność granic terenu robót z dokumentacją projektową badań 1 raz Wg pktu 5 i dokumentacji projektowej 2 Wykonanie wykopów Bieżąco Wg pktu 5 3 Wykonanie fundamentu Bieżąco Wg pktu 5 185

186 (ławy) przepustu 4 Ułożenie rur przepustu na Bieżąco Wg pktu 5 ławie 5 Zasypka przepustu Bieżąco Wg pktu 5 6 Umocnienie skarp przy wlocie Bieżąco Wg pktu 5 i wylocie przepustu 7 Wykonanie robót wykończeniowych Ocena ciągła Wg pktu 5 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w OST D-M Wymagania ogólne [1] pkt Jednostka obmiarowa Jednostką obmiarową jest m (metr) kompletnego wykonania przepustu 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w OST D-M Wymagania ogólne [1] pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, ST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne Odbiór robót zanikających i ulegających zakryciu Odbiorowi robót zanikających i ulegających zakryciu podlegają: wykonanie wykopu, wykonanie ławy fundamentowej. Odbiór tych robót powinien być zgodny z wymaganiami pktu 8.2 D-M Wymagania ogólne [1] oraz niniejszej OST. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w OST D-M Wymagania ogólne [1] pkt Cena jednostki obmiarowej Cena wykonania 1 m kompletnego przepustu obejmuje: prace pomiarowe i roboty przygotowawcze, oznakowanie robót, przygotowanie podłoża, dostarczenie materiałów i sprzętu, wykonanie przepustu z wykopem, ławą, ułożeniem rur, zasypką, umocnieniem skarp według wymagań dokumentacji projektowej, ST i specyfikacji technicznej, przeprowadzenie pomiarów i badań wymaganych w specyfikacji technicznej, odwiezienie sprzętu Sposób rozliczenia robót tymczasowych i prac towarzyszących Cena wykonania robót określonych niniejszą OST obejmuje: roboty tymczasowe, które są potrzebne do wykonania robót podstawowych, ale nie są przekazywane Zamawiającemu i są usuwane po wykonaniu robót podstawowych, prace towarzyszące, które są niezbędne do wykonania robót podstawowych, niezaliczane do robót tymczasowych, jak geodezyjne wytyczenie robót itd. 10. PRZEPISY ZWIĄZANE Ogólne specyfikacje techniczne (OST) 1. D-M Wymagania ogólne 2. D Roboty przygotowawcze 186

187 3. D Roboty ziemne 4. D Przepusty pod koroną drogi 5. D a Nawierzchnia z betonowej kostki brukowej dla dróg i ulic oraz placów i chodników 6. D Umocnienie powierzchniowe skarp, rowów i ścieków Normy 7. PN-EN 13242: PN-EN 206-1: ZAŁĄCZNIKI ZAŁĄCZNIK 1 Kruszywa do niezwiązanych i związanych hydraulicznie materiałów stosowanych w obiektach budowlanych i budownictwie drogowym (W okresie przejściowym można stosować PN-B-11111:1996 Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Żwir i mieszanka) Beton Część 1: Wymagania, właściwości, produkcja i zgodność (W okresie przejściowym można stosować PN-B-06250:1988 Beton zwykły) RURY POLIETYLENOWE Charakterystyka rur polietylenowych HDPE Rury do przepustów wykonane są z wysokoudarowej odmiany polietylenu HDPE, wysokiej gęstości, charakteryzującego się dobrą odpornością na działanie roztworu soli i olejów mineralnych i ograniczoną odpornością na benzynę. Materiał jest palny, a zapłon następuje przy bezpośrednim, długotrwałym zetknięciu z otwartym ogniem. Skrót HDPE oznacza high-density polyethylene, tj. polietylen wysokiej gęstości. Powierzchnia wewnętrzna rury jest gładka, a powierzchnia zewnętrzna jest wykształcona w formie spiralnego karbu o wielkości i skoku zwoju zależnego od średnicy rury, zwiększającego się ze wzrostem średnicy (rys. 1). Karbowanie rury zaprojektowano w sposób umożliwiający uzyskanie jak największej wytrzymałości rur na ściskanie, w połączeniu z małą masą materiału. Spiralny kształt karbowania pozwala na optymalny rozkład naprężeń w rurze oraz umożliwia dobre wypełnienie cząstkami gruntu przestrzeni między karbami. Wytrzymałość na ściskanie rury, określona na podstawie metody naprężeń pierścieniowych wynosi zwykle minimum 8 kpa. Rura, jako konstrukcja podatna, współpracując z otaczającą zasypką, wykorzystuje zjawisko przesklepienia obciążeń powodując, w zależności od wysokości naziomu, przenoszenie przez rurę około 30% obciążeń zewnętrznych, a pozostałą część obciążeń przez otaczający grunt. Długość wytwarzanych odcinków rur określa producent (zwykle 2 12 m). Odcinki poszczególnych rur można łączyć za pomocą elementów w formie złączek i opasek zaciskowych lub śrub, z tym że istnieją różne rodzaje złączek: plastikowe z karbami, metalowe jednodzielne lub dwudzielne, w zależności od stosowanej średnicy rury (rys. 2). Przykładowy asortyment produkowanych rur polietylenowych spiralnie karbowanych przedstawiono w tablicy 1.1, a najmniejsze średnice przepustów pod koroną drogi w tablicy 1.2. Tablica 1.1. Przykładowy asortyment produkowanych rur polietylenowych spiralnie karbowanych (wg danych producenta) Lp. Średnica rury, mm Odstęp karbów, Masa rury, nominalna zewnętrzna mm kg/m ,8 70,0 9, ,0 87,5 15,8 187

188 ,4 105,0 21, ,4 140,0 36, ,7 175,0 57,5 Tablica 1.2. Najmniejsze średnice przepustów pod koroną drogi (Wg rozporządzenia MTiGM z , Dz.U. nr 63, poz. 735) Najmniejsza średnica przepustu Lp. Klasa drogi (wewnętrzna) w mm, przy długości przepustu < 10 m 10 m 1 A, S GP, G, Z L, D Zalety rur polietylenowych Przepusty z rur polietylenowych HDPE mają następujące, pozytywne cechy: montaż rur przepustu może być dokonany ręcznie, bez użycia cięższego sprzętu mechanicznego, sposób montażu rur minimalizuje okres czasu potrzebny do budowy obiektu, rury polietylenowe nie wymagają ścianek czołowych przepustu, gdyż zwykle dostosowuje się je do pochylenia skarp nasypu, przez przycięcie, przepust z rur polietylenowych jest odporny na działanie agresywnych związków chemicznych; nie wymaga robót izolacyjnych, montaż przepustu można wykonywać w ujemnych temperaturach otoczenia, istnieje łatwość czyszczenia przepustu: wodą w okresie letnim lub parą wodną 105 C w okresie zimowym. ZAŁĄCZNIK 2 ELEMENTY WYKONANIA PRZEPUSTU 2.1. Nadsypka nad przepustem Grubość nadsypki nad przepustem uzależniona jest od średnicy rury i obciążenia. Minimalna grubość nadsypki, łącznie z warstwami konstrukcyjnymi nawierzchni, dla rur o średnicy mm, powinna wynosić od 0,5 średnicy rury do max. 12 m. W przypadku gdy warstwy konstrukcyjne nawierzchni są grubsze niż zalecana minimalna nadsypka, to jej grubość nad rurą powinna wynosić minimum 0,10 0,15 m, mierząc od karbu rury do spodu nawierzchni. Inne maksymalne i minimalne grubości zasypki dopuszcza się pod warunkiem wykazania obliczeniowo, że nie zostanie przekroczona dopuszczalna deformacja rury Posadowienie przepustu Przepust można wykonać na gruncie dowolnego typu, przy spełnieniu odpowiednich wymagań dostosowujących do nośności podłoża. W przypadku posadowienia przepustu na plastycznym podłożu gliniastym lub namułach należy wykonać warstwę odcinającą, np. z geowłókniny o wytrzymałości na rozrywanie min. 7 kpa (rys. 5). W przypadku gruntu wysadzinowego podsypkę wykonuje się z pospółki o maksymalnej średnicy ziaren 20 mm; grubość warstwy minimum 15 cm, a w miejscu spodziewanej złączki min. 10 cm. Zaleca się, aby podsypkę ułożyć wówczas w kierunku podłużnym i poprzecznym, zgodnie z rysunkiem 6. Podobną konstrukcję podsypki zaleca się wykonywać na przemarzniętym dnie wykopu w okresie zimowym. Alternatywnie można wykonać na części (np. na obrukowanym wlocie i wylocie) przepustu lub pod całym przepustem ławę betonową (rys. 10). 188

189 2.3. Ułożenie przepustu z rur Długość przepustu powinna być dostosowana do poziomu jego ułożenia, kąta przecięcia przepustu z osią drogi i zakończenia zależnego od ścięcia końca zgodnego z pochyleniem skarpy nasypu (ew. bez ścięcia). Łączenie dwóch odcinków rur dokonuje się złączką zaciskową (rys. 2 i 3), której końce następnie dociska się paskami lub śrubami (rys. 4) zaciskowymi. Długość końcowego, skrajnego odcinka rury nie powinna być mniejsza od 1 m (rys. 7) Zasypka przepustu Przepust jednorurowy powinien mieć zasypkę z gruntu przepuszczalnego, wykonaną wg rysunku 8, a dwururowy wg rys. 9. Pozostałą część nasypu nad przepustem należy wykonać według zasad określonych dla gruntów nasypowych Umocnienie skarp przy wlocie i wylocie Ze względów wytrzymałościowych rur, wlot lub wylot przepustu nie wymaga specjalnych umocnień. Nie ma potrzeby wykonywania ścianek czołowych przy przepuście. Umocnienie wlotu lub wylotu można rozważać do ochrony skarp przed wodą, dla przepustów o średnicy większej od 30 cm, zwłaszcza przy wlocie zatopionym. Przykładowy sposób umocnienia skarpy betonową kostką brukową lub elementami kamiennymi przedstawiono na rysunku 10. ZAŁĄCZNIK 3 RYSUNKI (wg producenta rur) Rys. 1. Karby na rurze polietylenowej Rys. 2. Przykład złączki zaciskowej do połączenia dwóch rur polietylenowych a) Widok górnej części złączki dwudzielnej, b) Przekrój poprzeczny złączki dwudzielnej, c) Przekrój poprzeczny złączki jednodzielnej (Uwaga: Producent dostarcza również inne typy złączek) 189

190 Rys. 3. Dwa odcinki rur połączone złączką zaciskową z blachy stalowej grubości 3 mm ocynkowanej galwanicznie (Istnieją również złączki plastikowe) Rys. 4. Śruba zaciskowa na złączce metalowej łączącej dwa odcinki rur (Istnieją również złączki plastikowe) 190

191 Rys. 5. Ułożenie rur przepustu na słabym gruncie Rys. 6. Sposób wykonania podsypki pod przepustem, posadawianym na gruncie wysadzinowym 191

192 Rys. 7. Końcowy, skrajny odcinek rury nie powinien być krótszy od 1 m 192

193 Rys. 8. Zasypka nad przepustem jednorurowym Rys. 9. Zasypka nad przepustem dwururowym 193

194 Rys. 10. Przykład umocnienia skarpy przy wlocie przepustu za pomocą drobnowymiarowych elementów z betonowej kostki brukowej lub kamienia 194

195 D KRAWĘŻNIKI BETONOWE 1. WSTĘP 1.1. Przedmiot OST Przedmiotem niniejszej ogólnej specyfikacji technicznej (OST) są wymagania dotyczące wykonania i odbioru robót związanych z ustawieniem krawężników betonowych Zakres stosowania OST Ogólna specyfikacja techniczna (OST) stanowi obowiązującą podstawę opracowania szczegółowej specyfikacji technicznej (SST) stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach krajowych i wojewódzkich. Zaleca się wykorzystanie OST przy zlecaniu robót na drogach miejskich i gminnych Zakres robót objętych OST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z ustawieniem krawężników: betonowych na ławie betonowej z oporem lub zwykłej, betonowych na ławie tłuczniowej lub żwirowej, betonowych wtopionych na ławie betonowej, żwirowej lub tłuczniowej, betonowych wtopionych bez ławy, na podsypce piaskowej lub cementowo-piaskowej Określenia podstawowe Krawężniki betonowe - prefabrykowane belki betonowe ograniczające chodniki dla pieszych, pasy dzielące, wyspy kierujące oraz nawierzchnie drogowe Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w OST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w OST D-M Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w OST D-M Wymagania ogólne pkt Stosowane materiały Materiałami stosowanymi są: krawężniki betonowe, piasek na podsypkę i do zapraw, cement do podsypki i zapraw, woda, materiały do wykonania ławy pod krawężniki Krawężniki betonowe - klasyfikacja Klasyfikacja jest zgodna z BN-80/ /01 [14] Typy W zależności od przeznaczenia rozróżnia się następujące typy krawężników betonowych: U - uliczne, D - drogowe Rodzaje W zależności od kształtu przekroju poprzecznego rozróżnia się następujące rodzaje krawężników betonowych: prostokątne ścięte - rodzaj a, prostokątne - rodzaj b Odmiany W zależności od technologii i produkcji krawężników betonowych, rozróżnia się odmiany: 195

196 1 - krawężnik betonowy jednowarstwowy, 2 - krawężnik betonowy dwuwarstwowy Gatunki W zależności od dopuszczalnych wad, uszkodzeń krawężniki betonowe dzieli się na: gatunek 1 - G1, gatunek 2 - G2. Przykład oznaczenia krawężnika betonowego ulicznego (U), prostokątnego (b), jednowarstwowego (1) o wymiarach 12 x 15 x 100 cm, gat. 1: Ub-1/12/15/100 BN-80/ /04 [15] Krawężniki betonowe - wymagania techniczne Kształt i wymiary Kształt krawężników betonowych przedstawiono na rysunku 1, a wymiary podano w tablicy 1. Wymiary krawężników betonowych podano w tablicy 1. Dopuszczalne odchyłki wymiarów krawężników betonowych podano w tablicy 2. a) krawężnik rodzaju a b) krawężnik rodzaju b c) wpusty na powierzchniach stykowych krawężników Rys. 1. Wymiarowanie krawężników Tablica 1. Wymiary krawężników betonowych Typ Rodzaj Wymiary krawężników, cm krawężnika krawężnika l b h c d r U a D b min. 3 max. 7 min. 12 max. 15 1, ,0 196

197 10 25 Tablica 2. Dopuszczalne odchyłki wymiarów krawężników betonowych Rodzaj Dopuszczalna odchyłka, mm wymiaru Gatunek 1 Gatunek 2 l 8 12 b, h Dopuszczalne wady i uszkodzenia Powierzchnie krawężników betonowych powinny być bez rys, pęknięć i ubytków betonu, o fakturze z formy lub zatartej. Krawędzie elementów powinny być równe i proste. Dopuszczalne wady oraz uszkodzenia powierzchni i krawędzi elementów, zgodnie z BN- 80/ /01 [14], nie powinny przekraczać wartości podanych w tablicy 3. Tablica 3. Dopuszczalne wady i uszkodzenia krawężników betonowych Rodzaj wad i uszkodzeń Wklęsłość lub wypukłość powierzchni krawężników w mm Szczerby i ograniczających powierzchnie uszkodzenia górne (ścieralne), mm krawędzi i naroży Dopuszczalna wielkość wad i uszkodzeń Gatunek 1 Gatunek niedopuszczalne ograniczających pozostałe powierzchnie: - liczba max długość, mm, max głębokość, mm, max Składowanie Krawężniki betonowe mogą być przechowywane na składowiskach otwartych, posegregowane według typów, rodzajów, odmian, gatunków i wielkości. Krawężniki betonowe należy układać z zastosowaniem podkładek i przekładek drewnianych o wymiarach: grubość 2,5 cm, szerokość 5 cm, długość min. 5 cm większa niż szerokość krawężnika Beton i jego składniki Beton do produkcji krawężników Do produkcji krawężników należy stosować beton wg PN-B [2], klasy B 25 i B 30. W przypadku wykonywania krawężników dwuwarstwowych, górna (licowa) warstwa krawężników powinna być wykonana z betonu klasy B 30. Beton użyty do produkcji krawężników powinien charakteryzować się: nasiąkliwością, poniżej 4%, ścieralnością na tarczy Boehmego, dla gatunku 1: 3 mm, dla gatunku 2: 4 mm, mrozoodpornością i wodoszczelnością, zgodnie z normą PN-B [2] Cement Cement stosowany do betonu powinien być cementem portlandzkim klasy nie niższej niż 197

198 32,5 wg PN-B [10]. Przechowywanie cementu powinno być zgodne z BN-88/ [12] Kruszywo Kruszywo powinno odpowiadać wymaganiom PN-B [5]. Kruszywo należy przechowywać w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z kruszywami innych asortymentów, gatunków i marek Woda Woda powinna być odmiany 1 i odpowiadać wymaganiom PN-B [11] Materiały na podsypkę i do zapraw Piasek na podsypkę cementowo-piaskową powinien odpowiadać wymaganiom PN-B [5], a do zaprawy cementowo-piaskowej PN-B [4]. Cement na podsypkę i do zaprawy cementowo-piaskowej powinien być cementem portlandzkim klasy nie mniejszej niż 32,5, odpowiadający wymaganiom PN-B [10]. Woda powinna być odmiany 1 i odpowiadać wymaganiom PN-B [11] Materiały na ławy Do wykonania ław pod krawężniki należy stosować, dla: ławy betonowej - beton klasy B 15 lub B 10, wg PN-B [2], którego składniki powinny odpowiadać wymaganiom punktu 2.4.4, ławy żwirowej - żwir odpowiadający wymaganiom PN-B [7], ławy tłuczniowej - tłuczeń odpowiadający wymaganiom PN-B [8] Masa zalewowa Masa zalewowa, do wypełnienia szczelin dylatacyjnych na gorąco, powinna odpowiadać wymaganiom BN-74/ [13] lub aprobaty technicznej. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w OST D-M Wymagania ogólne pkt Sprzęt Roboty wykonuje się ręcznie przy zastosowaniu: betoniarek do wytwarzania betonu i zapraw oraz przygotowania podsypki cementowo-piaskowej, wibratorów płytowych, ubijaków ręcznych lub mechanicznych. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w OST D-M Wymagania ogólne pkt Transport krawężników Krawężniki betonowe mogą być przewożone dowolnymi środkami transportowymi. Krawężniki betonowe układać należy na środkach transportowych w pozycji pionowej z nachyleniem w kierunku jazdy. Krawężniki powinny być zabezpieczone przed przemieszczeniem się i uszkodzeniami w czasie transportu, a górna warstwa nie powinna wystawać poza ściany środka transportowego więcej niż 1/3 wysokości tej warstwy Transport pozostałych materiałów Transport cementu powinien się odbywać w warunkach zgodnych z BN-88/ [12]. Kruszywa można przewozić dowolnym środkiem transportu, w warunkach zabezpieczających je przed zanieczyszczeniem i zmieszaniem z innymi materiałami. Podczas transportu kruszywa powinny być zabezpieczone przed wysypaniem, a kruszywo drobne - przed rozpyleniem. Masę zalewową należy pakować w bębny blaszane lub beczki drewniane. Transport powinien odbywać się w warunkach zabezpieczających przed uszkodzeniem bębnów i beczek. 198

199 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w OST D-M Wymagania ogólne pkt Wykonanie koryta pod ławy Koryto pod ławy należy wykonywać zgodnie z PN-B [1]. Wymiary wykopu powinny odpowiadać wymiarom ławy w planie z uwzględnieniem w szerokości dna wykopu ew. konstrukcji szalunku. Wskaźnik zagęszczenia dna wykonanego koryta pod ławę powinien wynosić co najmniej 0,97 według normalnej metody Proctora Wykonanie ław Wykonanie ław powinno być zgodne z BN-64/ [16] Ława żwirowa Ławy żwirowe o wysokości do 10 cm wykonuje się jednowarstwowo przez zasypanie koryta żwirem i zagęszczenie go polewając wodą. Ławy o wysokości powyżej 10 cm należy wykonywać dwuwarstwowo, starannie zagęszczając poszczególne warstwy Ława tłuczniowa Ławy należy wykonywać przez zasypanie wykopu koryta tłuczniem. Tłuczeń należy starannie ubić polewając wodą. Górną powierzchnię ławy tłuczniowej należy wyrównać klińcem i ostatecznie zagęścić. Przy grubości warstwy tłucznia w ławie wynoszącej powyżej 10 cm należy ławę wykonać dwuwarstwowo, starannie zagęszczając poszczególne warstwy Ława betonowa Ławy betonowe zwykłe w gruntach spoistych wykonuje się bez szalowania, przy gruntach sypkich należy stosować szalowanie. Ławy betonowe z oporem wykonuje się w szalowaniu. Beton rozścielony w szalowaniu lub bezpośrednio w korycie powinien być wyrównywany warstwami. Betonowanie ław należy wykonywać zgodnie z wymaganiami PN-B [3], przy czym należy stosować co 50 m szczeliny dylatacyjne wypełnione bitumiczną masą zalewową Ustawienie krawężników betonowych Zasady ustawiania krawężników Światło (odległość górnej powierzchni krawężnika od jezdni) powinno być zgodne z ustaleniami dokumentacji projektowej, a w przypadku braku takich ustaleń powinno wynosić od 10 do 12 cm, a w przypadkach wyjątkowych (np. ze względu na wyrobienie ścieku) może być zmniejszone do 6 cm lub zwiększone do 16 cm. Zewnętrzna ściana krawężnika od strony chodnika powinna być po ustawieniu krawężnika obsypana piaskiem, żwirem, tłuczniem lub miejscowym gruntem przepuszczalnym, starannie ubitym. Ustawienie krawężników powinno być zgodne z BN-64/ [16] Ustawienie krawężników na ławie żwirowej lub tłuczniowej Ustawianie krawężników na ławie żwirowej i tłuczniowej powinno być wykonywane na podsypce z piasku o grubości warstwy od 3 do 5 cm po zagęszczeniu Ustawienie krawężników na ławie betonowej Ustawianie krawężników na ławie betonowej wykonuje się na podsypce z piasku lub na podsypce cementowo-piaskowej o grubości 3 do 5 cm po zagęszczeniu Wypełnianie spoin Spoiny krawężników nie powinny przekraczać szerokości 1 cm. Spoiny należy wypełnić żwirem, piaskiem lub zaprawą cementowo-piaskową, przygotowaną w stosunku 1:2. Zalewanie spoin krawężników zaprawą cementowo-piaskową stosuje się wyłącznie do krawężników ustawionych na ławie betonowej. 199

200 Spoiny krawężników przed zalaniem zaprawą należy oczyścić i zmyć wodą. Dla zabezpieczenia przed wpływami temperatury krawężniki ustawione na podsypce cementowopiaskowej i o spoinach zalanych zaprawą należy zalewać co 50 m bitumiczną masą zalewową nad szczeliną dylatacyjną ławy. 6. kontrola jakości robót 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w OST D-M Wymagania ogólne pkt Badania przed przystąpieniem do robót Badania krawężników Przed przystąpieniem do robót Wykonawca powinien wykonać badania materiałów przeznaczonych do ustawienia krawężników betonowych i przedstawić wyniki tych badań Inżynierowi do akceptacji. Sprawdzenie wyglądu zewnętrznego należy przeprowadzić na podstawie oględzin elementu przez pomiar i policzenie uszkodzeń występujących na powierzchniach i krawędziach elementu zgodnie z wymaganiami tablicy 3. Pomiary długości i głębokości uszkodzeń należy wykonać za pomocą przymiaru stalowego lub suwmiarki z dokładnością do 1 mm, zgodnie z ustaleniami PN-B [6]. Sprawdzenie kształtu i wymiarów elementów należy przeprowadzić z dokładnością do 1 mm przy użyciu suwmiarki oraz przymiaru stalowego lub taśmy zgodnie z wymaganiami tablicy 1 i 2. Sprawdzenie kątów prostych w narożach elementów wykonuje się przez przyłożenie kątownika do badanego naroża i zmierzenia odchyłek z dokładnością do 1 mm Badania pozostałych materiałów Badania pozostałych materiałów stosowanych przy ustawianiu krawężników betonowych powinny obejmować wszystkie właściwości, określone w normach podanych dla odpowiednich materiałów w pkt Badania w czasie robót Sprawdzenie koryta pod ławę Należy sprawdzać wymiary koryta oraz zagęszczenie podłoża na dnie wykopu. Tolerancja dla szerokości wykopu wynosi 2 cm. Zagęszczenie podłoża powinno być zgodne z pkt Sprawdzenie ław Przy wykonywaniu ław badaniu podlegają: Zgodność profilu podłużnego górnej powierzchni ław z dokumentacją projektową. Profil podłużny górnej powierzchni ławy powinien być zgodny z projektowaną niweletą. Dopuszczalne odchylenia mogą wynosić 1 cm na każde 100 m ławy. b) Wymiary ław. Wymiary ław należy sprawdzić w dwóch dowolnie wybranych punktach na każde 100 m ławy. Tolerancje wymiarów wynoszą: - dla wysokości 10% wysokości projektowanej, - dla szerokości 10% szerokości projektowanej. c) Równość górnej powierzchni ław. Równość górnej powierzchni ławy sprawdza się przez przyłożenie w dwóch punktach, na każde 100 m ławy, trzymetrowej łaty. Prześwit pomiędzy górną powierzchnią ławy i przyłożoną łatą nie może przekraczać 1 cm. d) Zagęszczenie ław. Zagęszczenie ław bada się w dwóch przekrojach na każde 100 m. Ławy ze żwiru lub piasku nie mogą wykazywać śladu urządzenia zagęszczającego. Ławy z tłucznia, badane próbą wyjęcia poszczególnych ziarn tłucznia, nie powinny 200

201 pozwalać na wyjęcie ziarna z ławy. e) Odchylenie linii ław od projektowanego kierunku. Dopuszczalne odchylenie linii ław od projektowanego kierunku nie może przekraczać 2 cm na każde 100 m wykonanej ławy Sprawdzenie ustawienia krawężników Przy ustawianiu krawężników należy sprawdzać: dopuszczalne odchylenia linii krawężników w poziomie od linii projektowanej, które wynosi 1 cm na każde 100 m ustawionego krawężnika, dopuszczalne odchylenie niwelety górnej płaszczyzny krawężnika od niwelety projektowanej, które wynosi 1 cm na każde 100 m ustawionego krawężnika, równość górnej powierzchni krawężników, sprawdzane przez przyłożenie w dwóch punktach na każde 100 m krawężnika, trzymetrowej łaty, przy czym prześwit pomiędzy górną powierzchnią krawężnika i przyłożoną łatą nie może przekraczać 1 cm, dokładność wypełnienia spoin bada się co 10 metrów. Spoiny muszą być wypełnione całkowicie na pełną głębokość. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w OST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest m (metr) ustawionego krawężnika betonowego. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w OST D-M Wymagania ogólne pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne Odbiór robót zanikających i ulegających zakryciu Odbiorowi robót zanikających i ulegających zakryciu podlegają: wykonanie koryta pod ławę, wykonanie ławy, wykonanie podsypki. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w OST D-M Wymagania ogólne pkt Cena jednostki obmiarowej Cena wykonania 1 m krawężnika betonowego obejmuje: prace pomiarowe i roboty przygotowawcze, dostarczenie materiałów na miejsce wbudowania, wykonanie koryta pod ławę, ew. wykonanie szalunku, wykonanie ławy, wykonanie podsypki, ustawienie krawężników na podsypce (piaskowej lub cementowo-piaskowej), wypełnienie spoin krawężników zaprawą, ew. zalanie spoin masą zalewową, zasypanie zewnętrznej ściany krawężnika gruntem i ubicie, przeprowadzenie badań i pomiarów wymaganych w specyfikacji technicznej. 10. przepisy związane Normy 201

202 1. PN-B Roboty ziemne budowlane 2. PN-B Beton zwykły 3. PN-B Roboty betonowe i żelbetowe 4. PN-B Kruszywo mineralne. Piasek do betonów i zapraw 5. PN-B Kruszywa mineralne do betonu zwykłego 6. PN-B Prefabrykaty budowlane z betonu. Metody pomiaru cech geometrycznych 7. PN-B Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Żwir i mieszanka 8. PN-B Kruszywa mineralne. Kruszywo łamane do nawierzchni drogowych 9. PN-B Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Piasek 10. PN-B Cement. Cement powszechnego użytku. Skład, wymagania i ocena zgodności 11. PN-B32250 Materiały budowlane. Woda do betonów i zapraw 12. BN-88/ Cement. Transport i przechowywanie 13. BN-74/ Drogi samochodowe. Masa zalewowa 14. BN-80/ / BN-80/ /04 Prefabrykaty budowlane z betonu. Elementy nawierzchni dróg, ulic, parkingów i torowisk tramwajowych. Wspólne wymagania i badania Prefabrykaty budowlane z betonu. Elementy nawierzchni dróg, ulic, parkingów i torowisk tramwajowych. Krawężniki i obrzeża chodnikowe 16. BN-64/ Krawężniki uliczne. Warunki techniczne ustawiania i odbioru Inne dokumenty Katalog powtarzalnych elementów drogowych (KPED), Transprojekt - Warszawa, 1979 i 1982 r. 202

203 D b USTAWIENIE KRAWĘŻNIKÓW BETONOWYCH 1. WSTĘP 1.1. Przedmiot OST Przedmiotem niniejszej ogólnej specyfikacji technicznej (OST) są wymagania dotyczące wykonania i odbioru robót związanych z ustawieniem krawężników betonowych wraz z wykonaniem ław Zakres stosowania OST Ogólna specyfikacja techniczna (OST) jest materiałem pomocniczym do opracowania szczegółowej specyfikacji technicznej (SST) stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach, ulicach i placach Zakres robót objętych OST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem i odbiorem ustawienia krawężników betonowych typu ulicznego i typu drogowego (wtopionych) na ławach betonowych, żwirowych, tłuczniowych Określenia podstawowe Krawężnik betonowy prefabrykat betonowy, przeznaczony do oddzielenia powierzchni znajdujących się na tym samym poziomie lub na różnych poziomach stosowany: a) w celu ograniczania lub wyznaczania granicy rzeczywistej lub wizualnej, b) jako kanały odpływowe, oddzielnie lub w połączeniu z innymi krawężnikami, c) jako oddzielenie pomiędzy powierzchniami poddanymi różnym rodzajom ruchu drogowego Wymiar nominalny wymiar krawężnika określony w celu jego wykonania, któremu powinien odpowiadać wymiar rzeczywisty w określonych granicach dopuszczalnych odchyłek Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w OST D-M Wymagania ogólne [1] pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w OST D-M Wymagania ogólne [1] pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w OST D-M Wymagania ogólne pkt Materiały do wykonania robót Zgodność materiałów z dokumentacją projektową Materiały do wykonania robót powinny być zgodne z ustaleniami dokumentacji projektowej lub SST Stosowane materiały Przy ustawianiu krawężników na ławach można stosować następujące materiały: krawężniki betonowe, piasek na podsypkę i do zapraw, cement do podsypki i do zapraw, wodę, materiały do wykonania ławy Krawężniki betonowe Wymagania ogólne wobec krawężników Krawężniki betonowe mogą mieć następujące cechy charakterystyczne: krawężnik może być produkowany: a) z jednego rodzaju betonu, b) z różnych betonów zastosowanych w warstwie konstrukcyjnej oraz w warstwie ścieralnej (która 203

204 na całej powierzchni deklarowanej przez producenta jako powierzchnia widoczna powinna mieć minimalną grubość 4 mm), skośne krawędzie krawężnika powyżej 2 mm powinny być określone jako fazowane, z wymiarami deklarowanymi przez producenta, krawężnik może mieć profile funkcjonalne i/lub dekoracyjne (których nie uwzględnia się przy określaniu wymiarów nominalnych krawężnika); zalecana długość prostego odcinka krawężnika wraz ze złączem wynosi 1000 mm, powierzchnia krawężnika może być obrabiana, poddana dodatkowej obróbce lub obróbce chemicznej, płaszczyzny czołowe krawężników mogą być proste lub ukształtowane w sposób ułatwiający układanie lub ryglowanie (przykłady w zał. 1), krawężniki łukowe mogą być wykonane jako wypukłe lub wklęsłe (przykłady w zał. 2), rozróżnia się dwa typy krawężników (przykłady w zał. 3): a) uliczne, do oddzielenia powierzchni znajdujących się na różnych poziomach (np. jezdni i chodnika), b) drogowe, do oddzielenia powierzchni znajdujących się na tym samym poziomie (np. jezdni i pobocza) Wymagania techniczne wobec krawężników Wymagania techniczne stawiane krawężnikom betonowym określa PN-EN 1340 [5] w sposób przedstawiony w tablicy 1. Tablica 1. Wymagania wobec krawężnika betonowego, ustalone w PN-EN 1340 [5] do stosowania w warunkach kontaktu z solą odladzającą w warunkach mrozu Lp. Cecha Załącznik Wymagania 1 Kształt i wymiary 1.1 Wartości dopuszczalnych od-chyłek od wymiarów nomi-nalnych, z dokładnością do milimetra 1.2 Dopuszczalne odchyłki od płaskości i prostoliniowości, dla długości pomiarowej 300 mm 400 mm 500 mm 800 mm 2 Właściwości fizyczne i mechaniczne 2.1 Odporność na zamrażanie/ rozmrażanie z udziałem soli odladzających 2.2 Wytrzymałość na zginanie (Klasa wytrzymałości ustalona w dokumentacji projektowej lub przez Inżyniera) C C Długość: ± 1%, 4 mm i 10 mm Inne wymiary z wyjątkiem promienia: - dla powierzchni: ± 3%, 3 mm, 5 mm, - dla innych części: ± 5%, 3 mm, 10 mm ± 1,5 mm ± 2,0 mm ± 2,5 mm ± 4,0 mm D Ubytek masy po badaniu: wartość średnia 1,0 kg/m 2, przy czym każdy pojedynczy wynik < 1,5 kg/m 2 F Klasa wytrz Charakterystyczna wytrzymałość, MPa 3,5 5,0 6,0 Każdy pojedynczy wynik, MPa > 2,8 > 4,0 > 4,8 2.3 Trwałość ze względu na F Krawężniki mają zadawalającą trwałość 204

205 wytrzymałość (wytrzymałość) jeśli spełnione są wymagania pktu 2.2 oraz poddawane są normalnej konserwacji 2.4 Odporność na ścieranie G i H Odporność przy pomiarze na tarczy (Klasa odporności ustalona w dokumentacji projektowej lub przez Inżyniera) 2.5 Odporność na poślizg/ poślizgnięcie I Klasa odporności szerokiej ściernej, wg zał. G normy badanie podstawowe Nie określa się 23 mm 20 mm Böhmego, wg zał. H normy badanie alternatywne Nie określa się mm 3 /5000 mm mm 3 /5000 mm 2 a) jeśli górna powierzchnia krawężnika nie była szlifowana i/lub polerowana zadawalająca odporność, b) jeśli wyjątkowo wymaga się podania wartości odporności na poślizg/poślizgnięcie należy zadekla-rować minimalną jej wartość pomierzoną wg zał. I normy (wahadłowym przyrządem do badania tarcia), c) trwałość odporności na poślizg/poślizgnięcie w nor-malnych warunkach użytkowania krawężnika jest zada-walająca przez cały okres użytkowania, pod warunkiem właściwego utrzymywania i gdy na znacznej części nie zostało odsłonięte kruszywo podlegające intensyw-nemu polerowaniu. 3 Aspekty wizualne 3.1 Wygląd J a) powierzchnia krawężnika nie powinna mieć rys i odprysków, b) nie dopuszcza się rozwarstwień w krawężnikach dwuwarstwowych c) ewentualne wykwity nie są uważane za istotne 3.2 Tekstura J a) krawężniki z powierzchnią o specjalnej teksturze producent powinien określić rodzaj tekstury, b) tekstura powinna być porównana z próbkami dostarczonymi przez producenta, zatwierdzonymi przez odbiorcę, c) różnice w jednolitości tekstury, spowodowane nieuniknionymi zmianami we właściwości surowców i warunków twardnienia, nie są uważane za istotne 3.3 Zabarwienie J a) barwiona może być warstwa ścieralna lub cały element, b) zabarwienie powinno być porównane z próbkami dostarczonymi przez producenta, zatwierdzonymi przez odbiorcę, 205

206 c) różnice w jednolitości zabarwienia, spowodowane nieuniknionymi zmianami właściwości surowców lub warunków dojrzewania betonu, nie są uważane za istotne W przypadku zastosowań krawężników betonowych na powierzchniach innych niż przewidziano w tablicy 1 (np. przy nawierzchniach wewnętrznych, nie narażonych na kontakt z solą odladzającą), wymagania wobec krawężników należy odpowiednio dostosować do ustaleń PN-EN 1340 [5] Składowanie krawężników Krawężniki betonowe mogą być przechowywane na składowiskach otwartych, posegregowane według typów, rodzajów, kształtów, cech fizycznych i mechanicznych, wielkości, wyglądu itp. Krawężniki betonowe należy układać z zastosowaniem podkładek i przekładek drewnianych o wymiarach: grubość 2,5 cm, szerokość 5 cm, długości min. 5 cm większej od szerokości krawężnika Materiały na podsypkę i do zapraw Jeśli dokumentacja projektowa lub SST nie ustala inaczej, to należy stosować następujące materiały: a) na podsypkę piaskową piasek naturalny wg PN-B [10], odpowiadający wymaganiom dla gatunku 2 lub 3, piasek łamany (0,075 2) mm, mieszankę drobną granulowaną (0,075 4) mm albo miał (0 4) mm, odpowiadający wymaganiom PN-B [9], b) na podsypkę cementowo-piaskową i do zapraw mieszankę cementu i piasku: z piasku naturalnego spełniającego wymagania dla gatunku 1 wg PN-B [10], cementu 32,5 spełniającego wymagania PN-EN [3] i wody odmiany 1 odpowiadającej wymaganiom PN-88/B [11]. Składowanie kruszywa, nie przeznaczonego do bezpośredniego wbudowania po dostarczeniu na budowę, powinno odbywać się na podłożu równym, utwardzonym i dobrze odwodnionym, przy zabezpieczeniu kruszywa przed zanieczyszczeniem i zmieszaniem z innymi materiałami kamiennymi. Przechowywanie cementu powinno być zgodne z BN-88/ [12] Materiały na ławy Do wykonania ław pod krawężnik należy stosować, dla: a) ławy betonowej beton klasy C12/15 lub C8/10 wg PN-EN [4], a tymczasowo B15 i B10 wg PN-88/B [6], b) ławy żwirowej żwir odpowiadający wymaganiom PN-B [8], c) ławy tłuczniowej tłuczeń odpowiadający wymaganiom PN-B [9] Masa zalewowa w szczelinach ławy betonowej i spoinach krawężników Masa zalewowa, do wypełniania szczelin dylatacyjnych, powinna odpowiadać wymaganiom OST D a [2]. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w OST D-M Wymagania ogólne [1] pkt Sprzęt do wykonania robót Roboty wykonuje się ręcznie przy zastosowaniu: betoniarek do wytwarzania betonu i zapraw oraz przygotowania podsypki cementowopiaskowej, wibratorów płytowych, ubijaków ręcznych lub mechanicznych. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w OST D-M Wymagania 206

207 ogólne [1] pkt Transport krawężników Krawężniki betonowe mogą być przewożone dowolnymi środkami transportowymi. Krawężniki betonowe układać należy na środkach transportowych w pozycji pionowej z nachyleniem w kierunku jazdy. Krawężniki powinny być zabezpieczone przed przemieszczeniem się i uszkodzeniami w czasie transportu, a górna warstwa nie powinna wystawać poza ściany środka transportowego więcej niż 1/3 wysokości tej warstwy Transport pozostałych materiałów Transport cementu powinien się odbywać w warunkach zgodnych z BN-88/ [12]. Kruszywa można przewozić dowolnym środkiem transportu, w warunkach zabezpieczających je przed zanieczyszczeniem i zmieszaniem z innymi materiałami. Podczas transportu kruszywa powinny być zabezpieczone przed wysypaniem, a kruszywo drobne - przed rozpyleniem. Masę zalewową należy pakować w bębny blaszane lub beczki. Transport powinien odbywać się w warunkach zabezpieczających przed uszkodzeniem bębnów i beczek. 5. wykonanie robót 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w OST D-M Wymagania ogólne [1] pkt Zasady wykonywania robót Sposób wykonania robót powinien być zgodny z dokumentacją projektową i SST. W przypadku braku wystarczających danych można korzystać z ustaleń podanych w niniejszej specyfikacji oraz z informacji podanych w załącznikach. Podstawowe czynności przy wykonywaniu robót obejmują: 1. roboty przygotowawcze, 2. wykonanie ławy, 3. ustawienie krawężników, 4. wypełnienie spoin, 5. roboty wykończeniowe Roboty przygotowawcze Przed przystąpieniem do robót należy, na podstawie dokumentacji projektowej, SST lub wskazań Inżyniera: ustalić lokalizację robót, ustalić dane niezbędne do szczegółowego wytyczenia robót oraz ustalenia danych wysokościowych, usunąć przeszkody, np. słupki, pachołki, elementy dróg, ogrodzeń itd. ustalić materiały niezbędne do wykonania robót, określić kolejność, sposób i termin wykonania robót Wykonanie ławy Koryto pod ławę Wymiary wykopu, stanowiącego koryto pod ławę, powinny odpowiadać wymiarom ławy w planie z uwzględnieniem w szerokości dna wykopu ew. konstrukcji szalunku. Wskaźnik zagęszczenia dna wykonanego koryta pod ławę powinien wynosić co najmniej 0,97 według normalnej metody Proctora Ława żwirowa Ławę żwirową o wysokości do 10 cm wykonuje się jednowarstwowo przez zasypanie koryta żwirem i zagęszczenie go, polewając wodą. Ławy o wysokości powyżej 10 cm należy wykonywać dwuwarstwowo, starannie zagęszczając poszczególne warstwy. 207

208 Ława tłuczniowa Ławę należy wykonywać przez zasypanie wykopu koryta tłuczniem. Tłuczeń należy starannie ubić polewając wodą. Górną powierzchnię ławy tłuczniowej należy wyrównać klińcem i ostatecznie zagęścić. Przy grubości warstwy tłucznia w ławie wynoszącej powyżej 10 cm należy ławę wykonać dwuwarstwowo, starannie zagęszczając poszczególne warstwy Ława betonowa Ławę betonową zwykłą w gruntach spoistych wykonuje się bez szalowania, przy gruntach sypkich należy stosować szalowanie. Ławę betonową z oporem wykonuje się w szalowaniu. Beton rozścielony w szalowaniu lub bezpośrednio w korycie powinien być wyrównywany warstwami. Betonowanie ław należy wykonywać zgodnie z wymaganiami PN-63/B [7], przy czym należy stosować co 50 m szczeliny dylatacyjne wypełnione bitumiczną masą zalewową. Przykłady ław betonowych zwykłych i ław z oporem podaje załącznik Ustawienie krawężników betonowych Zasady ustawiania krawężników Światło (odległość górnej powierzchni krawężnika od jezdni) powinno być zgodne z ustaleniami dokumentacji projektowej, a w przypadku braku takich ustaleń powinno wynosić od 10 do 12 cm, a w przypadkach wyjątkowych (np. ze względu na wyrobienie ścieku) może być zmniejszone do 6 cm lub zwiększone do 16 cm. Zewnętrzna ściana krawężnika od strony chodnika powinna być po ustawieniu krawężnika obsypana piaskiem, żwirem, tłuczniem lub miejscowym gruntem przepuszczalnym, starannie ubitym Ustawienie krawężników na ławie żwirowej lub tłuczniowej Ustawianie krawężników na ławie żwirowej i tłuczniowej powinno być wykonywane na podsypce z piasku o grubości warstwy od 3 do 5 cm po zagęszczeniu Ustawienie krawężników na ławie betonowej Ustawianie krawężników na ławie betonowej wykonuje się na podsypce z piasku lub na podsypce cementowo-piaskowej o grubości 3 do 5 cm po zagęszczeniu Wypełnianie spoin Spoiny krawężników nie powinny przekraczać szerokości 1 cm. Spoiny należy wypełnić żwirem, piaskiem lub zaprawą cementowo-piaskową, przygotowaną w stosunku 1:2. Zalewanie spoin krawężników zaprawą cementowo-piaskową stosuje się wyłącznie do krawężników ustawionych na ławie betonowej. Spoiny krawężników przed zalaniem zaprawą należy oczyścić i zmyć wodą. Dla zabezpieczenia przed wpływami temperatury krawężniki ustawione na podsypce cementowopiaskowej i o spoinach zalanych zaprawą należy zalewać co 50 m bitumiczną masą zalewową nad szczeliną dylatacyjną ławy Roboty wykończeniowe Roboty wykończeniowe powinny być zgodne z dokumentacją projektową i SST. Do robót wykończeniowych należą prace związane z dostosowaniem wykonanych robót do istniejących warunków terenowych, takie jak: odtworzenie elementów czasowo usuniętych, roboty porządkujące otoczenie terenu robót. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w OST D-M Wymagania ogólne [1] pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien: 208

209 uzyskać wymagane dokumenty, dopuszczające wyroby budowlane do obrotu i powszechnego stosowania (certyfikaty zgodności, deklaracje zgodności, ew. badania materiałów wykonane przez dostawców itp.), ew. wykonać własne badania właściwości materiałów przeznaczonych do wykonania robót, określone w pkcie 2 (tablicy 1), sprawdzić cechy zewnętrzne krawężników. Wszystkie dokumenty oraz wyniki badań Wykonawca przedstawia Inżynierowi do akceptacji. Sprawdzenie wyglądu zewnętrznego krawężników należy przeprowadzić na podstawie oględzin elementu przez pomiar i ocenę uszkodzeń występujących na powierzchniach i krawędziach elementu zgodnie z wymaganiami tablicy 1 i ustaleniami PN-EN 1340 [5]. Badania pozostałych materiałów stosowanych przy ustawianiu krawężników betonowych powinny obejmować właściwości, określone w normach podanych dla odpowiednich materiałów w pkcie Badania w czasie robót Sprawdzenie koryta pod ławę Należy sprawdzać wymiary koryta oraz zagęszczenie podłoża na dnie wykopu. Tolerancja dla szerokości wykopu wynosi 2 cm. Zagęszczenie podłoża powinno być zgodne z pkt Sprawdzenie ław Przy wykonywaniu ław badaniu podlegają: a) zgodność profilu podłużnego górnej powierzchni ław z dokumentacją projektową. Profil podłużny górnej powierzchni ławy powinien być zgodny z projektowaną niweletą. Dopuszczalne odchylenia mogą wynosić 1 cm na każde 100 m ławy, b) wymiary ław. Wymiary ław należy sprawdzić w dwóch dowolnie wybranych punktach na każde 100 m ławy. Tolerancje wymiarów wynoszą: - dla wysokości 10% wysokości projektowanej, - dla szerokości 10% szerokości projektowanej, c) równość górnej powierzchni ław. Równość górnej powierzchni ławy sprawdza się przez przyłożenie w dwóch punktach, na każde 100 m ławy, trzymetrowej łaty. Prześwit pomiędzy górną powierzchnią ławy i przyłożoną łatą nie może przekraczać 1 cm, d) zagęszczenie ław z kruszyw. Zagęszczenie ław bada się w dwóch przekrojach na każde 100 m. Ławy ze żwiru lub piasku nie mogą wykazywać śladu urządzenia zagęszczającego. Ławy z tłucznia, badane próbą wyjęcia poszczególnych ziarn tłucznia, nie powinny pozwalać na wyjęcie ziarna z ławy, e) odchylenie linii ław od projektowanego kierunku. Dopuszczalne odchylenie linii ław od projektowanego kierunku nie może przekraczać 2 cm na każde 100 m wykonanej ławy Sprawdzenie ustawienia krawężników Przy ustawianiu krawężników należy sprawdzać: a) dopuszczalne odchylenia linii krawężników w poziomie od linii projektowanej, które wynosi 1 cm na każde 100 m ustawionego krawężnika, b) dopuszczalne odchylenie niwelety górnej płaszczyzny krawężnika od niwelety projektowanej, które wynosi 1 cm na każde 100 m ustawionego krawężnika, c) równość górnej powierzchni krawężników, sprawdzane przez przyłożenie w dwóch punktach na każde 100 m krawężnika, trzymetrowej łaty, przy czym prześwit pomiędzy górną powierzchnią krawężnika i przyłożoną łatą nie może przekraczać 1 cm, d) dokładność wypełnienia spoin bada się co 10 metrów. Spoiny muszą być wypełnione całkowicie na pełną głębokość. 209

210 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w OST D-M Wymagania ogólne [1] pkt Jednostka obmiarowa Jednostką obmiarową jest m (metr) ustawionego krawężnika. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w OST D-M Wymagania ogólne [1] pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne Odbiór robót zanikających i ulegających zakryciu Odbiorowi robót zanikających i ulegających zakryciu podlegają: wykonanie koryta pod ławę, wykonanie ławy, wykonanie podsypki. Odbiór tych robót powinien być zgodny z wymaganiami pktu 8.2 OST D-M Wymagania ogólne [1] oraz niniejszej OST. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w OST D-M Wymagania ogólne [1] pkt Cena jednostki obmiarowej Cena ustawienia 1 m krawężnika obejmuje: prace pomiarowe i roboty przygotowawcze, oznakowanie robót, przygotowanie podłoża, dostarczenie materiałów i sprzętu, wykonanie koryta pod ławę, wykonanie ławy z ewentualnym wykonaniem szalunku i zalaniem szczelin dylatacyjnych, wykonanie podsypki, ustawienie krawężników z wypełnieniem spoin i zalaniem szczelin według wymagań dokumentacji projektowej, SST i specyfikacji technicznej, przeprowadzenie pomiarów i badań wymaganych w specyfikacji technicznej, odwiezienie sprzętu Sposób rozliczenia robót tymczasowych i prac towarzyszących Cena wykonania robót określonych niniejszą OST obejmuje: roboty tymczasowe, które są potrzebne do wykonania robót podstawowych, ale nie są przekazywane Zamawiającemu i są usuwane po wykonaniu robót podstawowych, prace towarzyszące, które są niezbędne do wykonania robót podstawowych, niezaliczane do robót tymczasowych, jak geodezyjne wytyczenie robót itd. 10. przepisy związane Ogólne specyfikacje techniczne (OST) 1. D-M Wymagania ogólne 2. D a Wypełnianie szczelin w nawierzchni z betonu cementowego Normy 3. PN-EN 197-1:2002 Cement. Część 1: Skład, wymagania i kryteria zgodności dotyczące cementu powszechnego użytku 4. PN-EN 206-1:2003 Beton. Część 1: Wymagania, właściwości, produkcja i zgodność 5. PN-EN 1340:2004 Krawężniki betonowe. Wymagania i metody badań 210

211 i PN-EN 1340:2004/AC 6. PN-88/B Beton zwykły 7. PN-63/B Roboty betonowe i żelbetowe 8. PN-B-11111:1996 Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Żwir i mieszanka 9. PN-B-11112:1996 Kruszywa mineralne. Kruszywo łamane do nawierzchni drogowych 10. PN-B-11113:1996 Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Piasek 11. PN-88/B Materiały budowlane. Woda do betonów i zapraw 12. BN-88/ Cement. Transport i przechowywanie Inne dokumenty 13. Katalog szczegółów drogowych ulic, placów i parków miejskich, Centrum Techniki Budownictwa Komunalnego, Warszawa

212 11. ZAŁĄCZNIKI ZAŁĄCZNIK 1 GEOMETRIA KRAWĘŻNIKÓW (wg [5]) 1.1. Przykład kształtu krawężnika przeznaczonego do ryglowania Oznaczenia: Y X 3 mm i ZY ZX 3 mm, X minimum: 1/5 b i 20 mm, X maximum: 1/3 b i 70 mm, ZY maximum: Y/2, Tolerancja dla X i ZX -1, +2 mm, Tolerancja dla Y i ZY 2, +1 mm, L Długość elementu krawężnika, W Szerokość elementu krawężnika 1.2. Przykład wgłębienia lub wcięcia powierzchni czołowej w dolnej części krawężnika 212

213 Oznaczenia: H Wysokość elementu krawężnika, h wysokość wgłębienia lub wcięcia, W szerokość elementu krawężnika, L długość elementu krawężnika, l długość wgłębienia lub wcięcia ZAŁĄCZNIK 2 PRZYKŁADY KRAWĘŻNIKÓW ŁUKOWYCH (wg [5]) a) wklęsłego b) wypukłego Oznaczenia: 1 Krawężnik, 2 Jezdnia, 3 Długość, 4 Promień, 5 Kanał odpływowy ZAŁĄCZNIK 3 PRZYKŁADY KRAWĘŻNIKÓW TYPU ULICZNEGO I DROGOWEGO (wg BN-80/ /04 Prefabrykaty budowlane z betonu. Elementy nawierzchni dróg, ulic, parkingów i torowisk tramwajowych. Krawężniki i obrzeża chodnikowe) a) Krawężnik typu ulicznego b) Krawężnik typu drogowego Przykładowe wymiary krawężników Typ Wymiary krawężników, cm krawężnika l b h c d r Uliczny min. 3 min. 12 1,0 15 max. 7 max. 15 Drogowy ,0 213

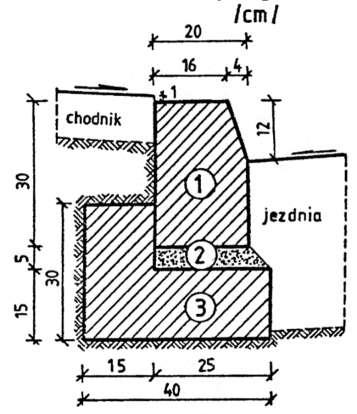

214 10 25 ZAŁĄCZNIK 4 PRZYKŁADY USTAWIENIA KRAWĘŻNIKÓW BETONOWYCH NA ŁAWACH (wg [13]) a) Krawężnik typu ulicznego b) Krawężnik typu ulicznego cm cm na ławie betonowej zwykłej na ławie betonowej z oporem 1. krawężnik, typ ciężki cm 2. podsypka cem.-piaskowa 1:4 3. ława z betonu B10 c) Krawężnik typu ulicznego cm na ławie żwirowej 1. krawężnik, typ uliczny cm 2. podsypka cem.-piaskowa 1:4 3. ława z betonu B10 d) Krawężnik typu ulicznego cm na ławie tłuczniowej 1. krawężnik, typ uliczny krawężnik, typ uliczny cm cm 2. podsypka piaskowa lub cem.- 2. podsypka piaskowa lub cem.-piaskowa piaskowa 1:4 1:4 3. ława żwirowa 3. ława tłuczniowa e) Krawężnik typu drogowego f) Krawężnik typu drogowego

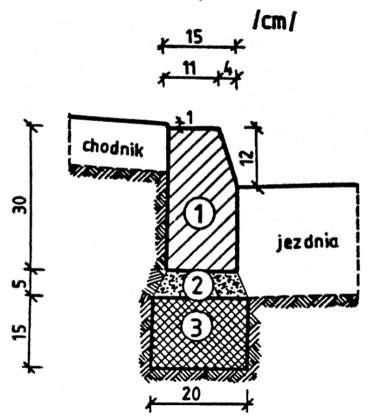

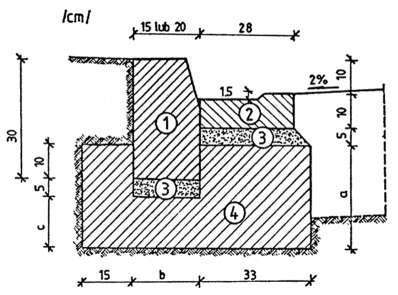

215 cm na ławie żwirowej lub tłuczniowej cm na ławie betonowej 1. krawężnik, typ drogowy cm 2. podsypka z piasku 3. ława żwirowa lub tłuczniowa g) Krawężnik typu ulicznego 20 x 30 cm ułożony na płask (np. przy wjeździe na chodnik, do bramy) 1. krawężnik, typ drogowy cm 2. podsypka cem.-piaskowa 1:4 3. ława z betonu B10 h) Krawężnik typu ulicznego, ze ściekiem betonowym, na ławie betonowej 1. krawężnik cm 2. podsypka cem.-piaskowa 1:4 3. ława z betonu B10 WYMIARY UZUPEŁNIAJĄCE (alternatywne) krawężnik a b c betonowy krawężnik, typ uliczny 15(20)x30x100 cm 2. ściek betonowy 3. podsypka cem.-piaskowa 1:4 4. ława z betonu B10 215

216 D BETONOWE OBRZEŻA CHODNIKOWE 1. WSTĘP 1.1. Przedmiot OST Przedmiotem niniejszej ogólnej specyfikacji technicznej (OST) są wymagania dotyczące wykonania i odbioru robót związanych z ustawieniem betonowego obrzeża chodnikowego Zakres stosowania OST Ogólna specyfikacja techniczna (OST) stanowi obowiązującą podstawę opracowania szczegółowej specyfikacji technicznej (SST), stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach krajowych i wojewódzkich. Zaleca się wykorzystanie OST przy zlecaniu robót na drogach miejskich i gminnych Zakres robót objętych OST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z ustawieniem betonowego obrzeża chodnikowego Określenia podstawowe Obrzeża chodnikowe - prefabrykowane belki betonowe rozgraniczające jednostronnie lub dwustronnie ciągi komunikacyjne od terenów nie przeznaczonych do komunikacji Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i definicjami podanymi w OST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w OST D-M Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w OST D-M Wymagania ogólne pkt Stosowane materiały Materiałami stosowanymi są: obrzeża odpowiadające wymaganiom BN-80/ /04 [9] i BN-80/ /01 [8], żwir lub piasek do wykonania ław, cement wg PN-B [7], piasek do zapraw wg PN-B [3] Betonowe obrzeża chodnikowe - klasyfikacja W zależności od przekroju poprzecznego rozróżnia się dwa rodzaje obrzeży: obrzeże niskie - On, obrzeże wysokie - Ow. W zależności od dopuszczalnych wielkości i liczby uszkodzeń oraz odchyłek wymiarowych obrzeża dzieli się na: gatunek 1 - G1, gatunek 2 - G2. Przykład oznaczenia betonowego obrzeża chodnikowego niskiego (On) o wymiarach 6 x 20 x 75 cm gat. 1: obrzeże On - I/6/20/75 BN-80/ /04 [9] Betonowe obrzeża chodnikowe - wymagania techniczne Wymiary betonowych obrzeży chodnikowych Kształt obrzeży betonowych przedstawiono na rysunku 1, a wymiary podano w tablicy

217 Rysunek 1. Kształt betonowego obrzeża chodnikowego Tablica 1. Wymiary obrzeży Rodzaj Wymiary obrzeży, cm obrzeża 1 b h r On Ow Dopuszczalne odchyłki wymiarów obrzeży Dopuszczalne odchyłki wymiarów obrzeży podano w tablicy 2. Tablica 2. Dopuszczalne odchyłki wymiarów obrzeży Rodzaj Dopuszczalna odchyłka, m wymiaru Gatunek 1 Gatunek 2 l 8 12 b, h Dopuszczalne wady i uszkodzenia obrzeży Powierzchnie obrzeży powinny być bez rys, pęknięć i ubytków betonu, o fakturze z formy lub zatartej. Krawędzie elementów powinny być równe i proste. Dopuszczalne wady oraz uszkodzenia powierzchni i krawędzi elementów nie powinny przekraczać wartości podanych w tablicy 3. Tablica 3. Dopuszczalne wady i uszkodzenia obrzeży Dopuszczalna wielkość Rodzaj wad i uszkodzeń wad i uszkodzeń Gatunek 1 Gatunek 2 Wklęsłość lub wypukłość powierzchni i krawędzi w mm 2 3 Szczerby i uszkodzenia ograniczających powierzchnie górne (ścieralne) niedopuszczalne krawędzi i naroży ograniczających pozostałe powierzchnie: liczba, max 2 2 długość, mm, max głębokość, mm, max Składowanie Betonowe obrzeża chodnikowe mogą być przechowywane na składowiskach otwartych, posegregowane według rodzajów i gatunków. Betonowe obrzeża chodnikowe należy układać z zastosowaniem podkładek i przekładek drewnianych o wymiarach co najmniej: grubość 2,5 cm, szerokość 5 cm, długość minimum 5 cm 217

218 większa niż szerokość obrzeża Beton i jego składniki Do produkcji obrzeży należy stosować beton według PN-B [2], klasy B 25 i B Materiały na ławę i do zaprawy Żwir do wykonania ławy powinien odpowiadać wymaganiom PN-B [5], a piasek - wymaganiom PN-B [6]. Materiały do zaprawy cementowo-piaskowej powinny odpowiadać wymaganiom podanym w OST D Krawężniki betonowe pkt sprzęt 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w OST D-M Wymagania ogólne pkt Sprzęt do ustawiania obrzeży Roboty wykonuje się ręcznie przy zastosowaniu drobnego sprzętu pomocniczego. 4. transport 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w OST D-M Wymagania ogólne pkt Transport obrzeży betonowych Betonowe obrzeża chodnikowe mogą być przewożone dowolnymi środkami transportu po osiągnięciu przez beton wytrzymałości minimum 0,7 wytrzymałości projektowanej. Obrzeża powinny być zabezpieczone przed przemieszczeniem się i uszkodzeniami w czasie transportu Transport pozostałych materiałów Transport pozostałych materiałów podano w OST D Krawężniki betonowe. 5. wykonanie robót 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w OST D-M Wymagania ogólne pkt Wykonanie koryta Koryto pod podsypkę (ławę) należy wykonywać zgodnie z PN-B [1]. Wymiary wykopu powinny odpowiadać wymiarom ławy w planie z uwzględnieniem w szerokości dna wykopu ew. konstrukcji szalunku Podłoże lub podsypka (ława) Podłoże pod ustawienie obrzeża może stanowić rodzimy grunt piaszczysty lub podsypka (ława) ze żwiru lub piasku, o grubości warstwy od 3 do 5 cm po zagęszczeniu. Podsypkę (ławę) wykonuje się przez zasypanie koryta żwirem lub piaskiem i zagęszczenie z polewaniem wodą Ustawienie betonowych obrzeży chodnikowych Betonowe obrzeża chodnikowe należy ustawiać na wykonanym podłożu w miejscu i ze światłem (odległością górnej powierzchni obrzeża od ciągu komunikacyjnego) zgodnym z ustaleniami dokumentacji projektowej. Zewnętrzna ściana obrzeża powinna być obsypana piaskiem, żwirem lub miejscowym gruntem przepuszczalnym, starannie ubitym. Spoiny nie powinny przekraczać szerokości 1 cm. Należy wypełnić je piaskiem lub zaprawą cementowo-piaskową w stosunku 1:2. Spoiny przed zalaniem należy oczyścić i zmyć wodą. Spoiny muszą być wypełnione całkowicie na pełną głębokość. 6. kontrola jakości robót 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w OST D-M Wymagania ogólne pkt Badania przed przystąpieniem do robót 218

219 Przed przystąpieniem do robót Wykonawca powinien wykonać badania materiałów przeznaczonych do ustawienia betonowych obrzeży chodnikowych i przedstawić wyniki tych badań Inżynierowi do akceptacji. Sprawdzenie wyglądu zewnętrznego należy przeprowadzić na podstawie oględzin elementu przez pomiar i policzenie uszkodzeń występujących na powierzchniach i krawędziach elementu, zgodnie z wymaganiami tablicy 3. Pomiary długości i głębokości uszkodzeń należy wykonać za pomocą przymiaru stalowego lub suwmiarki z dokładnością do 1 mm, zgodnie z ustaleniami PN-B [4]. Sprawdzenie kształtu i wymiarów elementów należy przeprowadzić z dokładnością do 1 mm przy użyciu suwmiarki oraz przymiaru stalowego lub taśmy, zgodnie z wymaganiami tablicy 1 i 2. Sprawdzenie kątów prostych w narożach elementów wykonuje się przez przyłożenie kątownika do badanego naroża i zmierzenia odchyłek z dokładnością do 1 mm. Badania pozostałych materiałów powinny obejmować wszystkie właściwości określone w normach podanych dla odpowiednich materiałów wymienionych w pkt Badania w czasie robót W czasie robót należy sprawdzać wykonanie: koryta pod podsypkę (ławę) - zgodnie z wymaganiami pkt 5.2, podłoża z rodzimego gruntu piaszczystego lub podsypki (ławy) ze żwiru lub piasku - zgodnie z wymaganiami pkt 5.3, ustawienia betonowego obrzeża chodnikowego - zgodnie z wymaganiami pkt 5.4, przy dopuszczalnych odchyleniach: linii obrzeża w planie, które może wynosić 2 cm na każde 100 m długości obrzeża, niwelety górnej płaszczyzny obrzeża, które może wynosić 1 cm na każde 100 m długości obrzeża, wypełnienia spoin, sprawdzane co 10 metrów, które powinno wykazywać całkowite wypełnienie badanej spoiny na pełną głębokość. 7. obmiar robót 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w OST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest m (metr) ustawionego betonowego obrzeża chodnikowego. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w OST D-M Wymagania ogólne pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne Odbiór robót zanikających i ulegających zakryciu Odbiorowi robót zanikających i ulegających zakryciu podlegają: wykonane koryto, wykonana podsypka. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w OST D-M Wymagania ogólne pkt Cena jednostki obmiarowej Cena wykonania 1 m betonowego obrzeża chodnikowego obejmuje: prace pomiarowe i roboty przygotowawcze, dostarczenie materiałów, wykonanie koryta, rozścielenie i ubicie podsypki, 219

220 ustawienie obrzeża, wypełnienie spoin, obsypanie zewnętrznej ściany obrzeża, wykonanie badań i pomiarów wymaganych w specyfikacji technicznej. 10. przepisy związane Normy 1. PN-B Roboty ziemne budowlane 2. PN-B Beton zwykły 3. PN-B Kruszywo mineralne. Piasek do betonów i zapraw 4. PN-B Prefabrykaty budowlane z betonu. Metody pomiaru cech geometrycznych 5. PN-B Kruszywo mineralne. Kruszywa naturalne do nawierzchni drogowych. Żwir i mieszanka 6. PN-B Kruszywo mineralne. Kruszywa naturalne do nawierzchni drogowych. Piasek 7. PN-B Cement. Cement powszechnego użytku. Skład, wymagania i ocena zgodności 8. BN-80/ /01 9. BN-80/ /04 Prefabrykaty budowlane z betonu. Elementy nawierzchni dróg, ulic, parkingów i torowisk tramwajowych. Wspólne wymagania i badania Prefabrykaty budowlane z betonu. Elementy nawierzchni dróg, ulic, parkingów i torowisk tramwajowych. Krawężniki i obrzeża. 220

221 D WJAZDY I WYJAZDY Z BRAM 1. WSTĘP 1.1. Przedmiot OST Przedmiotem niniejszej ogólnej specyfikacji technicznej (OST) są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem wjazdów i wyjazdów z bram Zakres stosowania OST Ogólna specyfikacja techniczna (OST) stanowi obowiązującą podstawę opracowania szczegółowej specyfikacji technicznej (SST) stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach krajowych i wojewódzkich. Zaleca się wykorzystanie OST przy zlecaniu robót na drogach miejskich i gminnych Zakres robót objętych OST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem wjazdów i wyjazdów z bram, o nawierzchni: z kostki kamiennej, z klinkieru, z płyt drogowych betonowych sześciokątnych i kwadratowych, z kostki brukowej betonowej, z mieszanek mineralno-asfaltowych Określenia podstawowe Wjazdy i wyjazdy z bram - miejsca dostępu do ulicy, przystosowane do ruchu pojazdów wjeżdżających lub wyjeżdżających z bram Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w OST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w OST D-M Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w OST D-M Wymagania ogólne pkt Rodzaje materiałów Materiałami stosowanymi do wykonania nawierzchni wjazdów i wyjazdów z bram są: kostka kamienna, klinkier drogowy, płyty drogowe betonowe, kostka brukowa betonowa, mieszanka mineralno-asfaltowa, piasek, żwir, mieszanka, tłuczeń kamienny, beton, cement, woda, kruszywo do betonu Wymagania dla materiałów Kostka kamienna Kostka kamienna nieregularna lub rzędowa powinna odpowiadać wymaganiom PN-B [5] Klinkier drogowy Klinkier drogowy powinien odpowiadać wymaganiom BN-77/ [11]. 221

222 Płyty drogowe betonowe Płyty drogowe betonowe powinny odpowiadać wymaganiom BN-80/ /02 [13] i BN- 80/ /01 [12] Kostka brukowa betonowa Kostka brukowa betonowa powinna odpowiadać wymaganiom podanym w OST D Nawierzchnia z kostki brukowej betonowej. Do wykonywania nawierzchni wjazdów i wyjazdów powinna być stosowana kostka o wysokości 80 mm Mieszanka mineralno-asfaltowa Mieszanka mineralno-asfaltowa powinna odpowiadać wymaganiom podanym w OST D Nawierzchnia z betonu asfaltowego Piasek, żwir, mieszanka Piasek na podsypkę powinien odpowiadać wymaganiom PN-B [8]. Piasek na podsypkę cementowo-piaskową powinien odpowiadać wymaganiom PN-B [4]. Piasek do zaprawy cementowej powinien odpowiadać wymaganiom PN-B [3]. Żwir stosowany do wykonania ław pod krawężnik powinien odpowiadać wymaganiom PN-B [6]. Inny materiał można stosować pod warunkiem akceptacji Inżyniera Tłuczeń kamienny, kliniec Tłuczeń i kliniec stosowany do wykonania ław pod krawężnik powinien odpowiadać wymaganiom PN-B [7] Beton Beton użyty na ławę betonową pod krawężnik powinien odpowiadać wymaganiom PN-B [2]. Jeśli dokumentacja projektowa nie stanowi inaczej, powinien to być beton klasy B 15 lub B Cement Cement użyty do wytwarzania betonu i zaprawy powinien być cementem portlandzkim klasy nie niższej niż 32,5 według wymagań PN-B [9] Kruszywo do betonu Kruszywo do betonu powinno odpowiadać wymaganiom PN-B [4] Woda Woda powinna być odmiany 1 i odpowiadać wymaganiom PN-B [10] Składowanie materiałów Warunki składowania materiałów przewidzianych do wykonania nawierzchni wjazdów i wyjazdów podano w poszczególnych OST, wymienionych w pkt sprzęt 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w OST D-M Wymagania ogólne pkt Sprzęt do wykonania wjazdów i wyjazdów Do wykonania wjazdów i wyjazdów stosowany jest sprzęt wymieniony w OST dla poszczególnych rodzajów nawierzchni według pkt transport 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w OST D-M Wymagania ogólne pkt Transport materiałów Wymagania dotyczące transportu materiałów użytych do budowy nawierzchni wjazdów i wyjazdów zawarte są w OST wymienionych w pkt wykonanie robót 222

223 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w OST D-M Wymagania ogólne pkt Wykonanie koryta Wykonanie koryta pod nawierzchnię wjazdów i wyjazdów powinno być zgodne z wymaganiami określonymi w OST D Koryto wraz z profilowaniem i zagęszczeniem podłoża. Wykop pod ławę obramowania wjazdu i wyjazdu powinien być wykonany zgodnie z PN-B [1] Wykonanie warstwy odsączającej Jeżeli w dokumentacji projektowej przewidziano wykonanie warstwy odsączającej lub odcinającej to wykonanie tej warstwy powinno być zgodne z wymaganiami określonymi w OST D Warstwy odsączające i odcinające Wykonanie obramowania Obramowanie nawierzchni wjazdów i wyjazdów wykonuje się najczęściej przy zastosowaniu krawężników betonowych lub kamiennych. Jeżeli w dokumentacji projektowej nie przewidziano inaczej, to obramowanie nawierzchni wjazdów i wyjazdów należy wykonać zgodnie z OST D Krawężniki betonowe lub OST D Krawężniki kamienne Wykonanie podbudowy W zależności od rodzaju podbudowy przyjętej w dokumentacji projektowej, wykonanie podbudowy powinno być zgodne z odpowiednią OST: podbudowa z kruszywa naturalnego, wg OST D , podbudowa z kruszywa łamanego, wg OST D , podbudowa z tłucznia kamiennego, wg OST D , podbudowa z kruszywa stabilizowanego cementem, wg OST D Wykonanie nawierzchni Nawierzchnię wjazdów i wyjazdów należy wykonywać zgodnie z wymaganiami zawartymi w odpowiednich ogólnych specyfikacjach technicznych. Nawierzchnia z kostki kamiennej nieregularnej lub rzędowej, wg OST D Nawierzchnia z kostki kamiennej. Nawierzchnia z klinkieru, wg OST D Nawierzchnia klinkierowa. Nawierzchnia z płyt drogowych betonowych, wg OST D Nawierzchnia z płyt betonowych. Nawierzchnia z kostki brukowej betonowej, wg OST D Nawierzchnia z kostki brukowej betonowej. Nawierzchnia z mieszanek mineralno-bitumicznych, wg OST D Nawierzchnia z betonu asfaltowego. 6. kontrola jakości robót 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w OST D-M Wymagania ogólne pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien wykonać badania materiałów przeznaczonych do wykonania wjazdów lub wyjazdów i przedstawić wyniki tych badań Inżynierowi do akceptacji Badania w czasie robót W czasie prowadzenia robót Wykonawca powinien sprawdzać prawidłowość wykonania: koryta i podłoża, warstwy odsączającej, obramowania nawierzchni, podbudowy, 223

224 nawierzchni. Zakres i częstotliwość badań, wymagania oraz dopuszczalne tolerancje zawarte są w odpowiednich OST wymienionych w pkt OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w OST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest m 2 (metr kwadratowy) wykonanego wjazdu lub wyjazdu z bram. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w OST D-M Wymagania ogólne pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne Odbiór robót zanikających i ulegających zakryciu Odbiorowi robót zanikających i ulegających zakryciu podlegają: wykonane koryto, wykonana warstwa odsączająca, wykonane obramowanie, wykonana podbudowa. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w OST D-M Wymagania ogólne pkt Cena jednostki obmiarowej Cena wykonania 1 m 2 wjazdu lub wyjazdu obejmuje: prace pomiarowe i roboty przygotowawcze, przygotowanie koryta i podłoża, wykonanie warstwy odsączającej, wykonanie obramowania nawierzchni, wykonanie podbudowy, wykonanie nawierzchni łącznie z pielęgnacją, przeprowadzenie badań i pomiarów wymaganych w specyfikacji technicznej. 10. przepisy związane Normy 1. PN-B Roboty ziemne budowlane 2. PN-B Beton zwykły 3. PN-B Kruszywa mineralne. Piaski do zapraw budowlanych 4. PN-B Kruszywa mineralne do betonu 5. PN-B Materiały kamienne. Kostka drogowa 6. PN-B Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Żwir i mieszanka 7. PN-B Kruszywa mineralne. Kruszywo łamane do nawierzchni drogowych 8. PN-B Kruszywa mineralne. Kruszywo naturalne do nawierzchni drogowych. Piasek 9. PN-B Cement. Cement powszechnego użytku. Skład, wymagania i ocena zgodności 10. PN-B Materiały budowlane. Woda do betonów i zapraw 11. BN-77/ Klinkier drogowy 224

225 12. BN-80/ / BN-80/ /02 Prefabrykaty budowlane z betonu. Elementy nawierzchni dróg, ulic, parkingów i torowisk tramwajowych. Wspólne wymagania Prefabrykaty budowlane z betonu. Elementy nawierzchni dróg, ulic, parkingów i torowisk tramwajowych. Płyty drogowe. 225

226 D b URZĄDZENIA DO OGRANICZANIA PRĘDKOŚCI POJAZDÓW (Progi zwalniające i podrzutowe) 1. WSTĘP 1.1. Przedmiot OST Przedmiotem niniejszej ogólnej specyfikacji technicznej (OST) są wymagania dotyczące wykonania i odbioru robót związanych z wykonywaniem urządzeń do ograniczania prędkości pojazdów Zakres stosowania OST Ogólna specyfikacja techniczna (OST) stanowi podstawę opracowania specyfikacji technicznej wykonania i odbioru robót budowlanych (ST) stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach i ulicach Zakres robót objętych OST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonywaniem i odbiorem urządzeń do ograniczania prędkości pojazdów, tj. progów zwalniających i progów podrzutowych. Progi zwalniające można stosować w obszarze zabudowanym na drogach klas technicznych: lokalnych (L), dojazdowych (D) i wyjątkowo zbiorczych (Z). Progi podrzutowe można stosować poza drogami publicznymi: na drogach położonych wewnątrz osiedli i innych zwartych obszarów zabudowy mieszkaniowej, na terenach zakładowych, parkingach itp., gdy konieczne jest ograniczenie prędkości pojazdów do około 5 8 km/h, przy wjazdach na parkingi, tereny zakładowe, jednostki użyteczności publicznej, jeśli są tam bramy, zapory itp Określenia podstawowe Urządzenie do ograniczania prędkości pojazdów- urządzenie do wymuszenia fizycznego ograniczenia prędkości pojazdów samochodowych w postaci progu zwalniającego i progu podrzutowego Próg zwalniający - urządzenie bezpieczeństwa ruchu drogowego, wykonane zwykle w formie wygarbienia, wymuszające zmniejszenie prędkości Próg zwalniający liniowy - próg, obejmujący całą szerokość jezdni (zał. 2, rys. 1.1). Progi te mogą być wykonane jako listwowe lub płytowe Próg zwalniający wyspowy - próg wykonany w formie wysp, umieszczonych na jezdni (zał. 2, rys. 1.2 i rys. 2). Progi te mogą być wykonane jako trapezowe lub łukowe Próg zwalniający listwowy - próg wykonany z elementu listwowego (jednolitego lub składanego z segmentów), ułożonego i zamocowanego na jezdni lub wbudowanego w nią (zał. 2, rys. 1.1a) Próg zwalniający płytowy - próg, wykonany w formie płyty poprzez odpowiednie ukształtowanie nawierzchni jezdni lub ułożenie i zamocowanie na niej odpowiednich elementów (zał. 2, rys. 1.1b) Próg zwalniający o zmniejszonej szerokości (próg skrócony) - próg liniowy, nie zajmujący całej szerokości ulicy, ze względu na potrzeby odwodnieniowe, np. zachowania ścieku wzdłuż krawężnika (zał. 2, rys. 1.3 i rys. 5) Próg podrzutowy - próg o małej długości i stromej płaszczyźnie najazdowej, powodujący przy najechaniu silny podrzut pojazdu Długość progu - wymiar progu równoległy do osi jezdni Szerokość progu - wymiar progu prostopadły do osi jezdni w miejscu jego umieszczenia Wysokość progu - wymiar progu mierzony prostopadle do nawierzchni jezdni. 226

227 Nachylenie powierzchni najazdowej (zjazdowej) progu - nachylenie ukośnej lub łukowej powierzchni progu od strony najazdu (zjazdu), mierzone jako stosunek jej wysokości do długości Graniczna prędkość przejazdu przez próg - dopuszczalna prędkość, przy której samochód osobowy średniej wielkości może przejechać przez próg bez zagrożenia bezpieczeństwa ruchu Typ progu zwalniającego - kształt progu uzależniony od prędkości przejazdu przez próg. Rozróżnia się następujące typy progów: 1. o ograniczonej prędkości przejazdu km/h (zał. 2, rys. 3): a) listwowy dług. 3,7 m; wys. 0,10 m, kształt wycinka koła o R = 17,2 m, b) płytowy z powierzchniami najazdowymi łukowymi, dług. 5,0 m, wys. 0,10 m, kształt wycinka koła o R = 17,2 m, c) płytowy z powierzchniami najazdowymi ukośnymi, dług. 4,0 m, wys. 0,10 m. 2. o ograniczonej prędkości przejazdu km/h (zał. 3, rys. 4): dług. 0,9 1,5 m, wys. 0,07 m, kształt wycinka koła o R = 4,1 m Typ progu podrzutowego dla prędkości przejazdu ok. 5 8 km/h, długości ok. 0,3 0,5 m i wysokości ok. 0,05 0,07 m Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w OST D-M Wymagania ogólne [7] pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w OST D-M Wymagania ogólne [7] pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w OST D-M Wymagania ogólne [7] pkt Zgodność materiałów do wykonania progu z dokumentacją projektową Materiały do wykonania progu zwalniającego lub podrzutowego powinny być zgodne z ustaleniami dokumentacji projektowej lub ST, nawiązującymi do określonej konstrukcji progu Materiały do wykonania progu zwalniającego Materiały do wykonania progów zwalniających z nawierzchni drogowych Materiały do wykonania progów zwalniających z nawierzchni drogowych, wymienionych poniżej, powinny odpowiadać wymaganiom określonym w załączniku 5; lp. 1 9: 1. nawierzchnia z betonowej kostki brukowej, 2. nawierzchnia klinkierowa, 3. nawierzchnia z kostki kamiennej, 4. nawierzchnia z płyt betonowych (np. sześciokątnych), 5. nawierzchnia z asfaltu lanego, 6. nawierzchnia z mieszanek mineralno-asfaltowych na zimno, 7. nawierzchnia z betonu asfaltowego, 8. nawierzchnia z betonu cementowego, 9. nawierzchnia progu mieszana, z różnych materiałów Materiały do wykonania progu zwalniającego z prefabrykatów betonowych i żelbetowych Kształt i wymiary elementów prefabrykowanych z betonu lub żelbetu do wykonania progu powinny być zgodne z aprobatą techniczną i katalogiem producenta. Odchyłki wymiarów prefabrykatów powinny odpowiadać wymaganiom określonym w aprobacie technicznej. Powierzchnie elementów powinny być bez rys, pęknięć i ubytków betonu. Krawędzie elementów powinny być równe i proste. Dopuszczalne wady oraz uszkodzenia powierzchni i krawędzi elementów nie powinny przekraczać wartości podanych w aprobacie technicznej lub w przypadku niepełnych danych w BN-80/ /01 [6]. Dostarczone prefabrykaty powinny obejmować zestaw niezbędny do zmontowania 227

228 kompletnego progu zwalniającego, zawierający elementy najazdowe, środkowe, zjazdowe i ew. skrajne, zgodnie z ustaleniami dokumentacji projektowej lub ST. Elementy progu mogą być składowane na otwartej przestrzeni, na podłożu wyrównanym i odwodnionym, przy czym elementy poszczególnych typów należy układać oddzielnie z ewentualnym zastosowaniem podkładek Materiały do warstwy wyrównującej Wykonywanie progu zwalniającego na istniejącej jezdni, w niektórych przypadkach progów z nawierzchni, wymaga warstwy wyrównującej istniejącą nawierzchnię do wypukłego kształtu progu. Materiały do warstwy wyrównującej powinny być zgodne z dokumentacją projektową lub ST względnie zaproponowane przez Wykonawcę do akceptacji Inżyniera, przy nawiązaniu do materiału istniejącej podbudowy, jako: kruszywo stabilizowane mechanicznie, odpowiadające wymaganiom OST D [9], chudy beton, odpowiadający wymaganiom OST D [11], warstwa z betonu cementowego, odpowiadająca wymaganiom PN-S-96014:1997 [4], kruszywo stabilizowane spoiwami hydraulicznymi, odpowiadające wymaganiom OST D [10], asfalt lany, odpowiadający wymaganiom OST D [17], inne rodzaje warstw wyrównujących, odpowiadające wymaganiom OST, norm, wytycznych lub indywidualnie opracowanych ST zaakceptowanych przez Inżyniera Materiały na podsypkę i do wypełnienia spoin Jeśli dokumentacja projektowa lub ST przewiduje podsypkę pod nawierzchnią progu, to materiały do jej wykonania powinny być zgodne z wymaganiami określonymi przez te dokumenty, a w przypadku niepełnych danych, powinny być zgodne z poniższymi wskazaniami: a) podsypka cementowo-piaskowa mieszanka cementu i piasku w stosunku 1:4 z piasku naturalnego spełniającego wymagania dla gatunku 1 wg PN-B-11113:1996 [1], cementu powszechnego użytku spełniającego wymagania PN- B-19701:1997 [2] i wody odmiany 1 odpowiadającej wymaganiom PN-B-32250:1988 [3], b) wypełnienie spoin w nawierzchniach kostkowych na podsypce cementowo-piaskowej zaprawa cementowo-piaskowa 1:4, spełniająca wymagania wg pktu a). Składowanie piasku, nie przeznaczonego do bezpośredniego wbudowania po dostarczeniu na budowę, powinno odbywać się na podłożu równym, utwardzonym i dobrze odwodnionym, przy zabezpieczeniu go przed zanieczyszczeniem i zmieszaniem z innymi materiałami kamiennymi. Przechowywanie cementu powinno być zgodne z BN-88/ [5] Materiały do oznakowania poziomego progu zwalniającego Jeśli dokumentacja projektowa lub ST nie przewiduje inaczej, to materiały do poziomego oznakowania progu z nawierzchni drogowych i prefabrykatów betonowych i żelbetowych powinny odpowiadać wymaganiom OST D [20]. Rodzaj wybranego materiału do poziomego znakowania dróg (np. farby do znakowania cienkowarstwowego, masy chemoutwardzalne, masy termoplastyczne, punktowe elementy odblaskowe, kulki szklane odblaskowe) powinien być zaakceptowany przez Inżyniera Materiały do oznakowania pionowego progu zwalniającego Materiały do oznakowania pionowego progu powinny odpowiadać wymaganiom OST D [21] Materiały do wykonania progu podrzutowego Rodzaje materiałów Progi podrzutowe mogą być wykonane z następujących materiałów: a) stosowanych do wykonywania nawierzchni drogowych, według pktu 2.3.2, 2.3.4, 2.3.5, b) prefabrykatów betonowych i żelbetowych, według pktu 2.3.3, 228

229 c) gotowych wyrobów, produkowanych z różnych tworzyw Materiały do wykonania progu podrzutowego z gotowych wyrobów Materiały do wykonania progu z gotowych wyrobów, produkowanych z różnych tworzyw sztucznych, mieszanek gumowych, materiałów termoplastycznych itp. powinny być zgodne z aprobatą techniczną IBDiM, wydaną dla określonego typu progu (przykład progu podrzutowego przedstawiono w zał. 6) Dostarczony próg powinien być kompletny, obejmujący wszystkie elementy składowe progu: najazdowe, środkowe, zjazdowe i skrajne oraz materiały mocujące je do nawierzchni, np. śruby i kołki rozporowe. W przypadku produkowania elementów progu w różnych kolorach (np. w kolorze czarnym i żółtym) dostawa musi objąć wystarczającą liczbę poszczególnych elementów, niezbędną do przemiennego skonstruowania progu, zgodnego z dokumentacją projektową, ST lub instrukcją producenta. Elementy progu powinny odpowiadać wymaganiom określonym w aprobacie technicznej, a w przypadku braku wystarczających ustaleń, powinny mieć charakterystyki zgodne z tablicą 1. Tablica 1. Dopuszczalne wady wyglądu zewnętrznego elementów progu zwalniającego z tworzyw Lp. Właściwości Wymagania 1 Wygląd powierzchni zewnętrznej Powierzchnia jednolita, bez uszkodzeń, barwa elementu jednolita 2 Uszkodzenia powierzchni Nierówności i braki materiału nie większe niż 2 mm 3 Dopuszczalne odchyłki wymiarów ele-mentu: długości i szerokości 5 mm wysokości 4 Dopuszczalne odchyłki od deklarowanej masy elementu 2 mm 0,1 0,3 kg Elementy progów, dostarczane z zasady na paletach, mogą być składowane na nich pod wiatami, w magazynach lub na otwartej przestrzeni, jednowarstwowo Materiały do oznakowania poziomego progu podrzutowego Materiały do oznakowania poziomego progu podrzutowego, powinny odpowiadać wymaganiom określonym w pkcie SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w OST D-M Wymagania ogólne [7] pkt Sprzęt do wykonania progów zwalniających i podrzutowych Wykonawca przystępujący do wykonania progów zwalniających i podrzutowych powinien wykazać się możliwością korzystania: a) w przypadku progów z nawierzchni drogowych i przy wykonaniu warstwy wyrównawczej - ze sprzętu odpowiadającego wymaganiom określonym w OST wymienionych w zał. 5, lp oraz w pkcie 2.3.4, b) w przypadku progów podrzutowych z gotowych wyrobów z tworzyw sztucznych - z drobnego sprzętu pomocniczego do ręcznego przymocowania progu do jezdni, według wymagań określonych w aprobacie technicznej lub instrukcji producenta. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w OST D-M Wymagania ogólne [7] pkt

230 4.2. Transport materiałów do wykonania progów zwalniających i podrzutowych Transport materiałów do wykonania progów: a) z nawierzchni drogowych i przy wykonaniu warstwy wyrównawczej powinien odpowiadać wymaganiom określonym w OST wymienionych w zał. 5, lp oraz w pkcie 2.3.4, b) z gotowych wyrobów z tworzyw sztucznych powinien odpowiadać wymaganiom określonym w aprobacie technicznej (zazwyczaj może odbywać się dowolnym środkiem transportu, z wyrobami ułożonymi na paletach). Piasek można przewozić dowolnym środkiem transportu w warunkach zabezpieczających go przed zanieczyszczeniem i zmieszaniem z innymi materiałami. Cement należy przewozić zgodnie z postanowieniami BN-88/ [5]. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w OST D-M Wymagania ogólne [7] pkt 5. Konstrukcja progu powinna być zgodna z dokumentacją projektową lub ST Wykonanie progu zwalniającego Wymagania ogólne Próg zwalniający może być wykonany: a) razem z budową nawierzchni ulicy lub drogi, b) osobno, po wybudowaniu nawierzchni ulicy lub drogi. Wykonanie progu razem z budową nawierzchni ulicy lub drogi, wymaga odpowiedniego ukształtowania ulepszonego podłoża lub podbudowy (przykłady pokazano w załączniku 7). Wykonanie progu osobno, na istniejącej nawierzchni, występuje częściej, obejmując: 1. rozebranie istniejącej nawierzchni, 2. ew. wykonanie warstwy wyrównującej, 3. ew. wykonanie podsypki, 4. ułożenie nawierzchni z czynnościami pomocniczymi, jak ubicie, wałowanie, wypełnienie spoin, profilowanie itp., 5. ew. pielęgnacja nawierzchni progu. Próg należy wykonać w taki sposób, aby: nie był utrudniony przepływ wody wzdłuż ścieków przykrawężnikowych, wykluczone było powstawanie kałuży wody lub tafli lodu przed i za progiem, nie był ograniczony dostęp do urządzeń znajdujących się w jezdni lub pod nią (np. studzienek ściekowych, rewizyjnych), był odpowiednio oznakowany i ewentualnie oświetlony Rozbiórka nawierzchni Jeśli dokumentacja projektowa lub ST przewiduje rozebranie istniejącej nawierzchni, to roboty te powinny obejmować wyznaczenie powierzchni przeznaczonej do rozbiórki, rozkucie i zerwanie nawierzchni, ew. przesortowanie materiału uzyskanego z rozbiórki w celu ponownego jej użycia lub załadowania i wywiezienia oraz wyrównanie podłoża i uporządkowanie terenu rozbiórki. Wykonanie rozbiórki nawierzchni powinno odpowiadać wymaganiom OST D Rozbiórka elementów dróg, ogrodzeń i przepustów, zawartej w zeszycie OST D [8] Warstwa wyrównująca i podsypka Jeżeli dokumentacja projektowa lub ST przewiduje wykonanie warstwy wyrównującej i/lub podsypki, to powinny one odpowiadać wymaganiom wymienionych dokumentów, a w przypadku niepełnych danych powinny być zaproponowane przez Wykonawcę do akceptacji Inżyniera, przy nawiązaniu do rodzaju materiału istniejącej podbudowy. Warstwa wyrównująca może być wykonana z: kruszywa stabilizowanego mechanicznie, odpowiadając wymaganiom OST D [9], 230

231 chudego betonu, odpowiadając wymaganiom OST D [11], betonu cementowego, odpowiadając wymaganiom PN-S-96014:1997 [4], kruszywa stabilizowanego spoiwami hydraulicznymi, odpowiadając wymaganiom OST D [10], asfaltu lanego, odpowiadając wymaganiom OST D [17], innych rodzajów materiałów odpowiadając wymaganiom właściwych OST, norm, wytycznych lub indywidualnie opracowanych ST, zaakceptowanych przez Inżyniera. Podsypka cementowo-piaskowa powinna mieć grubość po zagęszczeniu 3 5 cm, jeśli dokumentacja projektowa lub ST nie przewiduje inaczej, a dopuszczalne odchyłki od przyjętej grubości nie powinny przekraczać 1 cm. Wymagania dla materiałów na podsypkę powinny być zgodne z pktem Podsypkę cementowo-piaskową przygotowuje się w betoniarkach, a następnie rozściela się na uprzednio zwilżonej podbudowie. W praktyce, wilgotność układanej podsypki powinna być taka, aby po ściśnięciu podsypki w dłoni, podsypka nie rozsypywała się i nie było na dłoni śladów wody, a po naciśnięciu palcami podsypka rozsypywała się. Rozścielona podsypka powinna być wyprofilowana i zagęszczona w stanie wilgotnym, np. zagęszczarkami wibracyjnymi. Całkowite ubicie nawierzchni i wypełnienie spoin zaprawą musi być zakończone przed rozpoczęciem wiązania cementu w podsypce Próg zwalniający z nawierzchni drogowych Sposób wykonania progu zwalniającego z nawierzchni drogowych powinien być zgodny z ustaleniami dokumentacji projektowej lub ST, a w przypadku niepełnych danych, zaproponowany przez Wykonawcę do akceptacji Inżyniera po przedstawieniu: kształtu i wymiarów progu (np. wg zał. 2), rodzaju nawierzchni (np. wg zał. 5). Sposób wykonania progu zwalniającego z: nawierzchni z betonowej kostki brukowej, powinien odpowiadać wymaganiom OST D a [19], nawierzchni klinkierowej, powinien odpowiadać wymaganiom OST D [13], nawierzchni z kostki kamiennej, powinien odpowiadać wymaganiom OST D [12], nawierzchni z płyt betonowych (np. sześciokątnych), powinien odpowiadać wymaganiom OST D [14], asfaltu lanego, powinien odpowiadać wymaganiom OST D [17], mieszanek mineralno-asfaltowych na zimno, powinien odpowiadać wymaganiom OST D [16], betonu asfaltowego, powinien odpowiadać wymaganiom OST D [15], betonu cementowego, powinien odpowiadać wymaganiom OST D [18], materiałów mieszanych (różnych) lub materiałów innych, powinna odpowiadać wymaganiom właściwych OST, norm, wytycznych lub indywidualnie opracowanych ST, zaakceptowanych przez Inżyniera. W przypadku wykonywania nawierzchni z kostek, spoiny należy wypełnić zaprawą cementowo-piaskową, spełniającą wymagania pktu Próg zwalniający z prefabrykatów betonowych lub żelbetowych Wykonanie progu z prefabrykatów betonowych lub żelbetowych powinno być zgodne z ustaleniami dokumentacji projektowej lub ST. Materiały do wykonania progu powinny odpowiadać wymaganiom określonym w pkcie Montaż progu powinien być wykonany przez przeszkolony personel Wykonawcy. Montaż progu musi być zgodny z instrukcją montażu producenta i ew. aprobatą techniczną, ze zwróceniem uwagi na: stosowanie właściwej kolejności montażu poszczególnych prefabrykatów, połączenie sąsiednich elementów w sposób uniemożliwiający wzajemne przesunięcie się tych 231

232 elementów względem siebie i względem nawierzchni jezdni Oznakowanie progu Oznakowanie poziome progu Oznakowanie poziome progu z nawierzchni drogowych i prefabrykatów powinno być zgodne z dokumentacją projektową lub ST, a w przypadku niepełnych danych, zaproponowane przez Wykonawcę do akceptacji Inżyniera, na podstawie np. załącznika 1, pkt i załącznika 3, rys. 2. Materiały do wykonania oznakowania poziomego progu powinny odpowiadać wymaganiom pktu Sposób wykonania oznakowania poziomego progu powinien odpowiadać wymaganiom OST D [20] Oznakowanie pionowe progu zwalniającego Oznakowanie pionowe progu powinno być zgodne z dokumentacją projektową lub ST i projektem organizacji ruchu. Przykład oznakowania pionowego progu, na podstawie rozporządzenia Ministra Infrastruktury [23], podano w załączniku 1, pkt i załączniku 3, rys. 1. Materiały do wykonania oznakowania pionowego progu powinny odpowiadać wymaganiom pktu Sposób wykonania oznakowania pionowego progu powinien odpowiadać wymaganiom OST D [21]. Ze względu na konieczność skoordynowania oznakowania pionowego progu z oznakowaniem pionowym całej ulicy lub jej fragmentu, zaleca się traktować te roboty jako towarzyszące, ujęte w osobnych pozycjach kosztorysowych (niż próg) Wykonanie progu podrzutowego Wykonanie progu podrzutowego z materiałów nawierzchniowych oraz prefabrykatów betonowych i żelbetowych Progi podrzutowe z materiałów nawierzchniowych i prefabrykatów powinny być wykonywane według ustaleń punktów Jeśli kształt i wymiary progów nie zostały określone w dokumentacji projektowej, można je przyjmować według zał Wykonanie progu podrzutowego z gotowych wyrobów, produkowanych z różnych tworzyw Sposób wykonania progu z gotowych wyrobów powinien być zgodny z dokumentacją projektową, ST i aprobatą techniczną. Materiały do wykonania progu powinny odpowiadać wymaganiom określonym w pkcie 2.4 (przykład progu podrzutowego przedstawiono w zał. 6). Montaż progu powinien być wykonany przez przeszkolony personel Wykonawcy, według instrukcji montażu producenta i ew. aprobaty technicznej, ze zwróceniem uwagi na: stosowanie właściwej kolejności montażu poszczególnych elementów (skrajnych, środkowych, najazdowych, bocznych itp.), przemienne montowanie elementów progów dostarczonych w różnych kolorach (np. białych i żółtych lub czerwonych i czarnych), zastosowanie profilu stalowego (np. rury ocynkowanej) pod progiem, w kierunku poprzecznym do osi jezdni (jeśli jest przewidziany do wzmocnienia i usztywnienia progu), dostosowanie wymiaru progu do szerokości jezdni, z nieutrudnionym przepływem wody wzdłuż ścieków przykrawężnikowych, przymocowanie progu do nawierzchni jezdni, np. za pomocą wkrętów kotwiących i kołków rozporowych (przykład pokazano w zał. 6, rys. 4) Oznakowanie progu podrzutowego Oznakowanie progu podrzutowego powinno być zgodne z ustaleniami pktu Próg zwalniający z gotowych wyrobów produkowanych z różnych tworzyw sztucznych może być oznakowany przez przemienne układanie gotowych elementów progu o różnych kolorach, np. czarnych i żółtych, po zaakceptowaniu przez Inżyniera. 232

233 5.4. Ewentualne oświetlenie progu W przypadkach ustalonych w dokumentacji projektowej lub ST, oświetlenie progu należy wykonać na podstawie indywidualnej dokumentacji projektowej, przy ujęciu tych robót w osobnych pozycjach kosztorysowych. Przy opracowywaniu dokumentacji projektowej oświetlenia można korzystać z wymagań OST D [22]. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w OST D-M Wymagania ogólne [7] pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien: uzyskać wymagane dokumenty, dopuszczające wyroby budowlane do obrotu i powszechnego stosowania (aprobaty techniczne, certyfikaty zgodności, deklaracje zgodności, ew. badania materiałów wykonane przez dostawców itp.), wykonać badania właściwości materiałów przeznaczonych do wykonania robót, określone przez Inżyniera, sprawdzić cechy zewnętrzne gotowych materiałów z tworzyw i prefabrykowanych. Wszystkie dokumenty oraz wyniki badań Wykonawca przedstawia Inżynierowi do akceptacji Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów, które należy wykonać w czasie robót podaje tablica 2. Tablica 2. Częstotliwość oraz zakres badań i pomiarów w czasie robót Lp. Wyszczególnienie badań i pomiarów Częstotliwość badań Wartości 1 Sprawdzenie ew. robót rozbiórkowych nawierzchni (wizualna ocena kompletności wykonanych robót) 2 Sprawdzenie warstwy wyrównującej (przymiarem liniowym) dopuszczalne 1 raz na próg - 1 raz na próg Odchyłki od projektowanej grubości 1 cm 1 raz na próg jw. 3 Sprawdzenie podsypki (przymiarem liniowym) 4 Badanie wykonania nawierzchni progu zwalniającego i podrzutowego lub montażu progu a) zgodność z dokumentacją projektową Ocena ciągła - b) położenie progu w planie (sprawdzenie W punktach charakterystycznych Przesunięcie od osi geodezyjne) progu projektowanej do c) rzędne wysokościowe (pomierzone niwelacyjnie lub przymiarem liniowym z poziomnicą) d) równość profilu podłużnego i poprzecznego (kształtu progu) (pomierzone niwelacyjnie lub przymiarem z poziomnicą) W dwóch punktach progu jw. 5 cm Odchylenia 1 cm Nierówności do 8 mm e) sposób wykonania nawierzchni progu wg pktu wg pktu f) sposób wykonania progu z prefabrykatów wg pktu betonowych lub żelbetowych g) sposób montażu progu z gotowych wg pktu wyrobów z tworzyw sztucznych 5 Oznakowanie poziome progu wg D [20] - 6 Oznakowanie pionowe progu wg D [21] - 7 Ew. oświetlenie progu wg pkt i D [22] Badania wykonanych robót Po zakończeniu robót należy sprawdzić wizualnie: konstrukcję, wygląd zewnętrzny i kompletność wykonania progu, ukształtowanie wysokościowe progu, 233

234 możliwość przepływu wody przy progu, wzdłuż krawężników ulicznych, brak zagłębień przed i za progiem, w których powstawałyby kałuże wody lub tafle lodu, kompletność oznakowania poziomego i pionowego. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w OST D-M Wymagania ogólne [7] pkt Jednostka obmiarowa Jednostką obmiarową jest m 2 (metr kwadratowy) wykonanego progu. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w OST D-M Wymagania ogólne [7] pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, ST i wymaganiami Inżyniera, jeśli wszystkie pomiary i badania z zachowaniem tolerancji według pkt 6 dały wyniki pozytywne Odbiór robót zanikających i ulegających zakryciu Odbiorowi robót zanikających i ulegających zakryciu podlegają: - ew. rozbiórka istniejącej nawierzchni, - ew. warstwa wyrównująca i/lub podsypka. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w OST D-M Wymagania ogólne [7] pkt Cena jednostki obmiarowej Cena wykonania 1 m 2 progu obejmuje: - prace pomiarowe i roboty przygotowawcze, - oznakowanie robót, - przygotowanie podłoża, - dostarczenie materiałów, - ew. rozebranie istniejącej nawierzchni, - ew. wykonanie warstwy wyrównującej i/lub podsypki, - ułożenie kompletnej konstrukcji (nawierzchni) progu z wszystkimi czynnościami pomocniczymi, - oznakowanie poziome progu, - przeprowadzenie badań i pomiarów wymaganych w specyfikacji technicznej, - odwiezienie sprzętu. Cena wykonania 1 m 2 progu nie obejmuje robót towarzyszących (np. podbudowy, oznakowania pionowego, oświetlenia), które powinny być ujęte w innych pozycjach kosztorysowych. 10. PRZEPISY ZWIĄZANE Polskie Normy 1. PN-B-11113:1996 Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych; piasek 2. PN-B-19701:1997 Cement. Cement powszechnego użytku. Skład, wymagania i ocena zgodności 3. PN-B-32250:1988 Materiały budowlane. Woda do betonów i zapraw 4. PN-S-96014:1997 Drogi samochodowe i lotniskowe. Podbudowa z betonu cementowego pod nawierzchnię ulepszoną. Wymagania i badania Branżowe Normy 5. BN-88/ Cement. Transport i przechowywanie 6. BN-80/ /01 Prefabrykaty budowlane z betonu. Elementy nawierzchni dróg, ulic, parkingów i torowisk tramwajowych. Wspólne wymagania i 234

235 badania Ogólne specyfikacje techniczne (OST) 7. D-M Wymagania ogólne 8. D Roboty przygotowawcze 9. D- Podbudowy z kruszywa stabilizowanego mechanicznie D- Podbudowy i ulepszone podłoża z gruntów lub kruszyw stabilizowanych spoiwami hydraulicznymi 11. D Podbudowa z chudego betonu 12. D Nawierzchnia z kostki kamiennej 13. D Nawierzchnia klinkierowa 14. D Nawierzchnia z płyt betonowych 15. D Nawierzchnia z betonu asfaltowego 16. D Nawierzchnia z mieszanek mineralno-asfaltowych wytwarzanych i wbudowywanych na zimno 17. D Nawierzchnia z asfaltu lanego 18. D Nawierzchnia z betonu cementowego dla dróg o ruchu lekkim 19. D a Nawierzchnia z betonowej kostki brukowej dla dróg i ulic lokalnych oraz placów i chodników 20. D Oznakowanie poziome 21. D Oznakowanie pionowe 22. D Oświetlenie dróg Przepisy 23. Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowych warunków technicznych dla znaków: sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach, Dz.U. Nr 220, poz z dnia 23 grudnia 2003 r. 24. Wytyczne projektowania skrzyżowań drogowych, GDDP, Warszawa ZAŁĄCZNIKI ZAŁĄCZNIK 1 PODSTAWOWE ZASADY STOSOWANIA URZĄDZEŃ DO OGRANICZANIA PRĘDKOŚCI POJAZDÓW (Wyciąg z rozporządzenia Ministra Infrastruktury z dnia 3 lipca 2003 r. [23]) 1.1. Urządzenia do ograniczania prędkości pojazdów Do wymuszenia fizycznego ograniczenia prędkości pojazdów samochodowych stosuje się progi zwalniające i progi podrzutowe. Dopuszczalna prędkość, przy której samochód osobowy średniej wielkości może przejechać przez próg bez wyraźnych niedogodności ruchu oraz bez zagrożenia niebezpieczeństwa, określona jest mianem granicznej prędkości przejazdu. Urządzenia do ograniczania prędkości pojazdów można stosować wyłącznie w tych miejscach i na tych odcinkach dróg, na których konieczne jest skuteczne ograniczenie prędkości ruchu pojazdów, jeśli inne metody nie mogą być stosowane lub ich skuteczność jest niewystarczająca Progi zwalniające Miejsca stosowania progów zwalniających Progi zwalniające są urządzeniami bezpieczeństwa ruchu drogowego wykonanymi z zasady w formie wygarbienia. Progi zwalniające można stosować w obszarze zabudowanym na drogach następujących klas technicznych: lokalna (L), dojazdowa (D), wyjątkowo zbiorcza (Z). 235

236 W zależności od potrzeb progi zwalniające mogą być stosowane pojedynczo lub w seriach liczących co najmniej 3 progi. W przypadku serii progów każdy kolejny próg umieszcza się w odległości nie mniejszej niż 20 m i nie większej niż 150 m od progu poprzedzającego. Odległość między poszczególnymi progami w serii należy wyznaczać w oparciu o warunki lokalne, natężenie ruchu (prędkości pojazdów) itp Dodatkowe urządzenia zmniejszające prędkość najechania na próg zwalniający W celu niedopuszczenia do najechania na próg zwalniający z nadmiernie niebezpieczną prędkością dopuszcza się stosowanie geometrycznych lub technicznych elementów wymuszających zmniejszenie prędkości pojazdu co najmniej do 120% granicznej prędkości przejazdu przez próg. Elementami takimi mogą być poprzeczne przegrody na jezdni, m.in. w strefach ruchu uspokojonego, tzw. szykany, poprzeczne wysepki, kwietniki itp., zmuszające do zmiany kierunku lub toru ruchu Miejsca niedopuszczone do stosowania progów zwalniających Niedopuszczalne jest stosowanie progów zwalniających: na drogach krajowych i wojewódzkich, na miejskich drogach ekspresowych, ulicach głównych ruchu przyspieszonego (GP), ulicach głównych (G), na ulicach i drogach wyjazdowych straży pożarnej, stacji pogotowia ratunkowego itp., na ulicach i drogach, w przypadku kursowania autobusowej komunikacji pasażerskiej, z wyjątkiem progów wyspowych (zał. 2, rys. 1.2), na jezdniach innych niż asfaltowe, jeżeli nie można zastosować oznakowania poziomego P-25 (zał. 3, rys. 2.1), na łukach dróg i w innych przypadkach, gdy ich obecność może powodować zagrożenie bezpieczeństwa ruchu drogowego Lokalizacja progów zwalniających na jezdniach Progi zwalniające nie mogą być umieszczane dalej niż: 60 m od linii zatrzymania przy znakach B-20 ( STOP ) lub B-32 ( Stój kontrola celna ), 40 m od końcowego punktu łuku poziomego drogi o promieniu wewnętrznym Rmax = 25 m i kącie zwrotu większym od 70 o, 60 m od miejsca lub obiektu wymuszającego zmniejszenie prędkości pojazdów, np. skrzyżowania ulic lub dróg, wymagające zmiany kierunku ruchu co najmniej o 70 o. Progi zwalniające nie mogą być umieszczane bliżej niż: 40 m od skrzyżowania ulic lub dróg, 20 m od końcowego punktu łuku poziomego drogi, gdy wewnętrzny promień łuku jest mniejszy od 50 m, 20 m od punktu początkowego spadku drogi, gdy spadek ten przekracza 10%, 30 m od przejścia dla pieszych (nie dotyczy progów z przejściami dla pieszych), 20 m przed i za przejazdem kolejowym oraz 15 m przed i za przejazdem tramwajowym, licząc od skrajnej szyny toru na przejeździe, 25 m od najbliższej części wiaduktu lub innej konstrukcji nośnej. Ponadto nie dopuszcza się umieszczania progów zwalniających na obiektach mostowych i w tunelach, nad konstrukcjami inżynierskimi, takimi jak przepusty, przejścia podziemne, komory instalacji wodociągowych i c.o. itp., oraz w odległości mniejszej niż 25 m od nich ze względu na niszczący wpływ wstrząsów powodowanych przejeżdżaniem pojazdów samochodowych Rodzaje progów zwalniających Ze względu na ukształtowanie w planie drogi progi zwalniające dzieli się na: listwowe wykonane na szerokości całej drogi w formie elementu listwowego jednolitego lub składanego z segmentów (zał. 2, rys. 1.1a), płytowe wykonane w formie płyty poprzez odpowiednie ukształtowanie nawierzchni jezdni lub ułożenie i zamocowanie na niej odpowiedniej konstrukcji (zał. 2, rys. 1.1b), 236

237 wyspowe wykonane w formie wydzielonej wyspy lub wysp umieszczonych na jezdni (zał. 2, rys. 1.2 i rys. 2). Kształty i wymiary progów zwalniających oraz graniczne prędkości przejazdu przedstawiono w zał. 2. Na progach zwalniających płytowych o długości płyty L > 4 m dopuszcza się wyznaczanie przejść dla pieszych (zał. 3, rys. 2.3). Urządzenia odwadniania jezdni muszą być tak wykonane i utrzymane, by wykluczone było powstawanie kałuży wody lub tafli lodu przed i za progiem zwalniającym. W przypadku trudności w zapewnieniu takiego odwodnienia dopuszcza się stosowanie progów skróconych. Odwodnienie jezdni odbywa się wtedy ciekiem przykrawężnikowym (zał. 2, rys. 1.3 i rys. 5) Oznakowanie pionowe progów zwalniających Progi zwalniające powinien poprzedzać znak A-11a ( próg zwalniający ). Jeżeli na danej ulicy lub obszarze obowiązuje ograniczenie prędkości do wartości umożliwiającej łagodny przejazd przez próg, to przed progiem umieszcza się tylko znak A-11a próg zwalniający z tabliczką T-1 ( odległość znaku ostrzegawczego od miejsca niebezpiecznego ), określającą odległość do progu. W uzasadnionych przypadkach zaleca się stosowanie znaku A-11a z tabliczką T-2 ( długość odcinka drogi, na którym powtarza się lub występuje niebezpieczeństwo ), np. Na długości 500 m lub Na całym terenie. Oznakowanie pionowe progów zwalniających wskazujące lokalizację i prędkość graniczną przejazdu przez próg w zależności od typu progu pokazano w zał. 3, rys Oznakowanie poziome progów zwalniających Na całej szerokości powierzchni najazdowej i zjazdowej progu umieszcza się linie podłużne, równoległe do osi jezdni, stanowiące znak P-25 ( próg zwalniający ), według zał. 3, rys W odległości 1,0 m przed progiem, na nawierzchni jezdni można umieszczać punktowe elementy odblaskowe barwy białej (min. 4 elementy) usytuowane liniowo, równolegle do osi progu. Przykład oznakowania progu zwalniającego przedstawiono w zał. 3, rys Jeżeli na progu zwalniającym wyznaczono przejście dla pieszych (przejście wyniesione), na powierzchni progu umieszcza się znak P-10 ( przejście dla pieszych ) z liniami równoległymi do osi jezdni szerokości 0,5 m i odstępami szerokości 0,5 m (zał. 3, rys. 2.3). Przykład odcinka drogi z oznakowaniem progu zwalniającego znakiem P-25 oraz progu zwalniającego z wyniesionym przejściem dla pieszych (P-10), a także z oznakowaniem pionowym, przedstawiono w zał. 3, rys Progi podrzutowe Zasady stosowania progów podrzutowych Progi podrzutowe można stosować poza drogami publicznymi: na obszarach o ograniczonej dostępności lub na obszarach zamkniętych (drogi położone wewnątrz osiedli i innych zwartych obszarów zabudowy mieszkaniowej, tereny zakładowe, parkingi itp.) i tylko w przypadkach, gdy konieczne jest ograniczenie prędkości pojazdów do około 5 8 km/h, przy wjazdach na parkingi, tereny zakładowe, tereny jednostek użyteczności publicznej itp., jeżeli są tam zainstalowane urządzenia, zamykające teren (bramy, furty, zapory itp.), jako środek wzmacniający działanie tych urządzeń i wymuszający powolny wjazd na ten teren, na parkingach i innych terenach podobnych, jako środek dyscyplinujący ruch wewnętrzny. Na drogach publicznych dopuszcza się stosowanie progów podrzutowych na obszarze przejścia granicznego jako element uzupełniający zaporę U-13b (tj. rogatkę podnoszoną z belką rogatkową biało-czerwoną, bez wiszącej pod nią siatki, z co najmniej trzema światłami czerwonymi migającymi) Kształt progów podrzutowych Przekroje progów podrzutowych określono w zał. 4. Progi podrzutowe można wykonywać z segmentów, z odrębnymi zakończeniami 237

238 umożliwiającymi ich instalację, w postaci różnych długości, na okres czasowy lub stały. Przykłady progów podrzutowych z tworzyw przedstawiono w zał Oznakowanie progów podrzutowych Na progach podrzutowych umieszcza się znak poziomy P-25 (zał. 3, rys. 2.1). Znaku P-25 można nie umieszczać na progach wykonywanych z segmentów o barwach na przemian czarnej i żółtej. Na powierzchni najazdowej progów wykonywanych z segmentów zaleca się umieszczenie elementów odblaskowych. ZAŁĄCZNIK 2 RODZAJE PROGÓW ZWALNIAJĄCYCH Rys. 1. Widok z góry progów zwalniających liniowych i wyspowych 1.1. Liniowe progi zwalniające a) listwowy b) płytowy 1.2. Wyspowe progi zwalniające a) trapezowy b) łukowy 238

239 1.3. Liniowe progi zwalniające o zmniejszonej szerokości w poprzecznym przekroju drogi (progi skrócone) a) Próg listwowy b) Próg płytowy Rys. 2. Przykłady wymiarowania progów zwalniających wyspowych (wg [23]) 2.1. Progi trapezowe 239

240 2.2. Próg łukowy 240

241 Rys. 3. Przekroje podłużne liniowych progów zwalniających o ograniczonej prędkości przejazdu km/h (wg [23]) 3.1. Próg listwowy (U-16a) 3.2. Próg płytowy z powierzchniami najazdowymi łukowymi (U-16b) 3.3. Próg płytowy z powierzchniami najazdowymi ukośnymi (U-16c) Rys. 4. Przekrój podłużny liniowego progu zwalniającego listwowego o ograniczonej prędkości 241

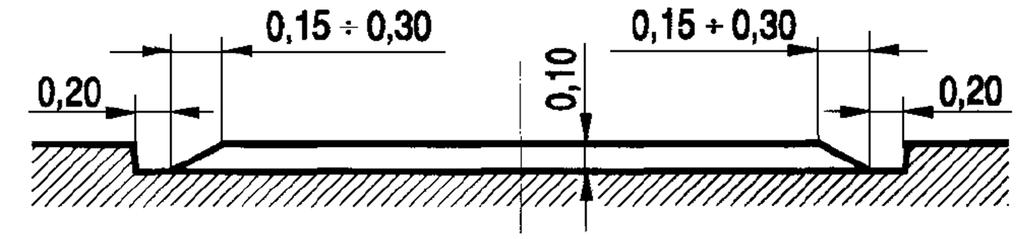

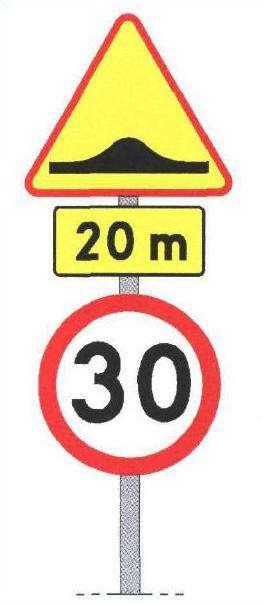

242 przejazdu km/h (U-16d) Rys. 5. Przekrój poprzeczny progu zwalniającego liniowego o zmniejszonej szerokości (progu skróconego) w przekroju poprzecznym jezdni ZAŁĄCZNIK 3 OZNAKOWANIE PROGÓW ZWALNIAJĄCYCH (wg [23]) Rys. 1. Oznakowanie pionowe progów zwalniających 1.1. dla progów o ograniczonej prędkości przejazdu km/h (dla progów U-16a, U-16b i U-16c) 1.2. dla progów o ograniczonej prędkości przejazdu km/h (próg U-16d) Rys. 2. Oznakowanie poziome progu zwalniającego 2.1. Wymiary odcinków linii i odstępów, stanowiących znak P-25 ( próg zwalniający ) 242

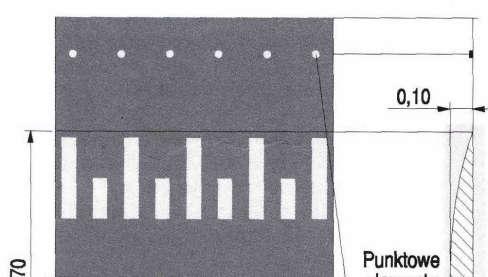

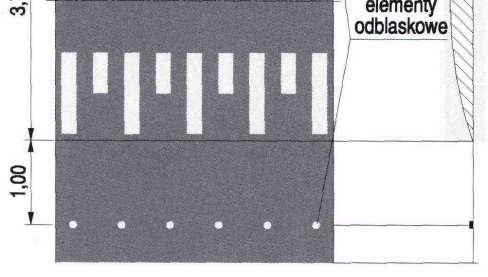

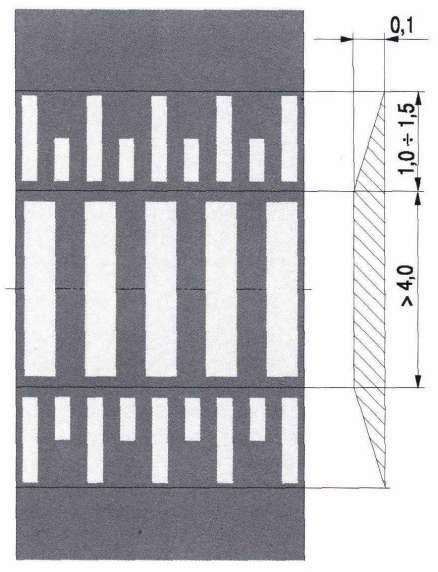

243 2.2. Przykład oznakowanie listwowego progu zwalniającego (U-16a) 2.3. Przykład oznakowania wyniesionego przejścia dla pieszych na powierzchni progu zwalniającego 243

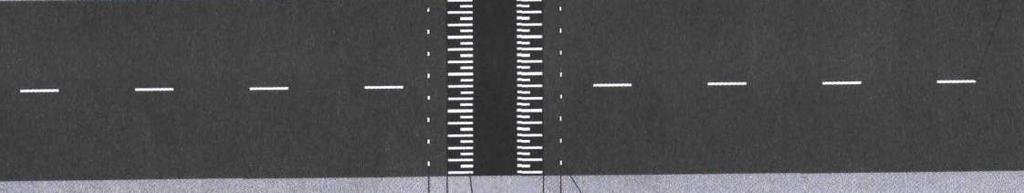

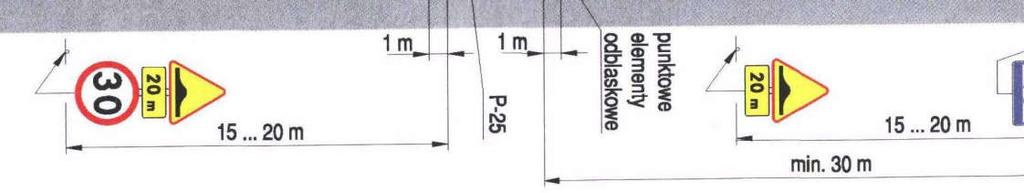

244 Rys. 3. Przykład oznakowania pionowego i poziomego odcinka drogi, na którym znajdują się dwa progi zwalniające U-16c i próg płytowy z wyniesionym przejściem dla pieszych ZAŁĄCZNIK 4 KSZTAŁT I WYMIARY W PRZEKROJU POPRZECZNYM PRZYKŁADOWYCH 244

245 PROGÓW PODRZUTOWYCH (wg [23]) Wymiary w mm a) b) c) d) e) 245

246 ZAŁĄCZNIK 5 NAJCZĘŚCIEJ STOSOWANE KONSTRUKCJE PROGÓW ZWALNIAJĄCYCH Lp. Rodzaj konstrukcji progu zwalniającego Wymagania wobec materiałów i konstrukcji nawierzchni wg 1 Nawierzchnia z betonowej kostki brukowej OST D a Nawierzchnia z betonowej kostki brukowej dla dróg i ulic lokalnych oraz placów i chodników [19] 2 Nawierzchnia klinkierowa OST D Nawierzchnia klinkierowa [13] 3 Nawierzchnia z kostki kamiennej OST D Nawierzchnia z kostki kamiennej [12] 4 Nawierzchnia z płyt betonowych (np. OST D Nawierzchnia z płyt betonowych [14] sześciokątnych) 5 Nawierzchnia z asfaltu OST D Nawierzchnia z asfaltu lanego 6 Nawierzchnia z mieszanek mineralnoasfaltowych na zimno 7 Nawierzchnia z betonu asfaltowego 8 Nawierzchnia z betonu cementowego 9 Nawierzchnia progu mieszana, z różnych materiałów, np. część powierzchni najazdowej i zjazdowej progu jest asfaltowa, a pozostała - z kostki, klinkieru, betonu itp. 10 Nawierzchnia z prefabrykatów betonowych i żelbetowych 11 Gotowe wyroby z tworzyw sztucznych, mieszanek gumo-wych, materiałów termoplastycznych itp. lanego [17] OST D Nawierzchnia z mieszanek mine-ralno-asfaltowych wytwarzanych i wbudowywanych na zimno [16] OST D Nawierzchnia z betonu asfal-towego [15] OST D Nawierzchnia z betonu cemento-wego dla dróg o ruchu lekkim [18] wg OST wymienionych w lp. 1 8 i ewentualnie innych OST, a także norm, wytycznych IBDiM i opracowań indywidualnych wg aprobaty technicznej wg aprobaty technicznej ZAŁĄCZNIK 6 246

247 PRZYKŁADY PROGÓW PODRZUTOWYCH Z TWORZYW WYKONANYCH PRZEZ RÓŻNYCH KRAJOWYCH PRODUCENTÓW Rys. 1. Widok ogólny progu podrzutowego Rys. 2. Próg typu listowowego długości 400 mm i wysokości 50 mm a) Element skrajny b) Element środkowy szerokości 480 mm szerokości 480 mm Rys. 3. Próg typu listwowego długości 900 mm i wysokości 50 mm 247

248 Element środkowy szerokości 500 mm Przekrój poprzeczny Element skrajny szerokości 450 mm Rys. 4. Przykład umocowania progu do nawierzchni jezdni Oznaczenia: 1. Element progu 2. Wkręty kotwiące 10 mm x 100 mm 3. Podkładka stalowa ocynkowana 60 mm x 12 mm x 3 mm 4. Kołek rozporowy 14 mm 5. Warstwa nawierzchni 6. Podbudowa Szczegół A ZAŁĄCZNIK 7 248

249 PRZYKŁADY KONSTRUKCJI PROGÓW ZWALNIAJĄCYCH Z BETONOWEJ KOSTKI BRUKOWEJ, WYKONYWANYCH RAZEM Z BUDOWĄ NAWIERZCHNI (Wg Wytycznych projektowania skrzyżowań drogowych, cz. 1, GDDP, 2001 [24]) a) bez pogrubienia podbudowy (z dostosowaniem jej do kształtu progu) b) z pogrubieniem podbudowy D c POBOCZE UTWARDZONE BETONOWĄ KOSTKĄ BRUKOWĄ 1. WSTĘP 1.1. Przedmiot OST Przedmiotem niniejszej ogólnej specyfikacji technicznej (OST) są wymagania dotyczące wykonania i odbioru robót związanych z utwardzeniem pobocza betonową kostką brukową Zakres stosowania OST Ogólna specyfikacja techniczna (OST) jest materiałem pomocniczym do opracowania specyfikacji technicznej wykonania i odbioru robót budowlanych (ST) stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach i ulicach Zakres robót objętych OST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem i odbiorem utwardzonego pobocza za pomocą betonowej kostki brukowej. Utwardzenie pobocza betonowa kostką brukową jest szczególnie uzasadnione: na drogach o nawierzchni jezdni z betonowej kostki brukowej, na odcinkach pobocza, które powinny zapewnić gładszą powierzchnię ze względu na ruch pieszy lub rowerowy, w innych uzasadnionych technicznie przypadkach. Utwardzone pobocze może być wykonane na istniejącym poboczu gruntowym (wymagając wykonania w nim koryta), względnie może być wykonane jednocześnie z nawierzchnią jezdni w czasie budowy nowej drogi (nie wymagając koryta) Określenia podstawowe Pobocze część korony drogi przeznaczona do chwilowego postoju pojazdów, umieszczenia urządzeń organizacji i bezpieczeństwa ruchu oraz do ruchu pieszych, służąca jednocześnie do bocznego oparcia konstrukcji nawierzchni. 249

250 Utwardzone pobocze część pobocza drogowego, posiadająca w ciągu całego roku nośność wystarczającą do przejęcia obciążenia statycznego od kół samochodów, dopuszczonych do ruchu na drodze (zał. 2, rys. 1 i 2) Gruntowe pobocze część pobocza drogowego, stanowiąca obrzeże utwardzonego pobocza, przeznaczona do ustawiania znaków i urządzeń zabezpieczenia ruchu Betonowa kostka brukowa prefabrykowany element budowlany, przeznaczony do budowy warstwy ścieralnej i utwardzonego pobocza, wykonany metodą wibroprasowania z betonu niezbrojonego, charakteryzujący się kształtem, który umożliwia wzajemne przystawanie elementów Spoina - odstęp pomiędzy przylegającymi elementami (kostkami) wypełniony określonymi materiałami wypełniającymi Szczelina dylatacyjna - odstęp dzielący duży fragment nawierzchni na sekcje w celu umożliwienia odkształceń temperaturowych, wypełniony określonymi materiałami wypełniającymi Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w OST D-M Wymagania ogólne [1] pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w OST D-M Wymagania ogólne [1] pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w OST D-M Wymagania ogólne [1] pkt Materiały do wykonania robót Zgodność materiałów z dokumentacją projektową Materiały do wykonania robót powinny być zgodne z ustaleniami dokumentacji projektowej lub ST Materiały do wykonania utwardzonego pobocza Materiałami stosowanymi przy wykonywaniu utwardzonego pobocza są: betonowe kostki brukowe, materiały do podsypki, ew. materiały do podbudowy i ew. krawężniki Betonowa kostka brukowa Klasyfikacja betonowych kostek brukowych Betonowa kostka brukowa może mieć następujące cechy charakterystyczne, określone w katalogu producenta: 1. odmianę: a) kostka jednowarstwowa (z jednego rodzaju betonu), b) kostka dwuwarstwowa (z betonu warstwy spodniej konstrukcyjnej i warstwy ścieralnej (górnej) zwykle barwionej grubości min. 4 mm, 2. barwę: a) kostka szara, z betonu niebarwionego, b) kostka kolorowa, z betonu barwionego (w przypadku utwardzenia pobocza wzdłuż nawierzchni jezdni wykonanej również z betonowej kostki brukowej, barwa kostki jezdni i pobocza powinna się różnić), 3. wzór (kształt) kostki: zgodny z kształtami określonymi przez producenta (przykłady podano w załączniku 2), 4. wymiary, zgodne z wymiarami określonymi przez producenta, w zasadzie: a) długość: od 140 mm do 280 mm, b) szerokość: od 0,5 do 1,0 wymiaru długości, lecz nie mniej niż 100 mm, c) grubość: od 40 mm do 140 mm, przy czym zalecanymi grubościami są: 60 mm, 80 mm i 100 mm. Pożądane jest, aby wymiary kostek były dostosowane do sposobu układania i siatki spoin oraz umożliwiały wykonanie warstwy bez konieczności przecinania elementów w trakcie ich wbudowywania w nawierzchnię. Kostki mogą być produkowane z wypustkami dystansowymi na powierzchniach bocznych oraz z ukosowanymi krawędziami górnymi Wymagania techniczne stawiane betonowym kostkom brukowym 250

251 Wymagania techniczne stawiane betonowym kostkom brukowym stosowanym na nawierzchniach dróg, ulic, chodników itp. określa PN-EN 1338 [13] w sposób przedstawiony w tablicy 1. Tablica 1. Wymagania wobec betonowej kostki brukowej, ustalone w PN-EN 1338 [13] do stosowania na zewnętrznych nawierzchniach, mających kontakt z solą odladzającą w warunkach mrozu Lp. Cecha 1 Kształt i wymiary 1.1 Dopuszczalne odchyłki w mm od zadeklarowanych wymiarów kostki, grubości < 100 mm 100 mm 1.2 Odchyłki płaskości i pofalowania (jeśli maksymalne wymiary kostki > 300 mm), przy długości pomiarowej 300 mm 400 mm Załącznik normy 2 Właściwości fizyczne i mechaniczne 2.1 Odporność na zamrażanie/rozmrażanie z udziałem soli odladzających (wg klasy 3, zał. D) 2.2 Wytrzymałość na rozciąganie przy rozłupywaniu 2.3 Trwałość (ze względu na wytrzymałość) 2.4 Odporność na ścieranie (wg klasy 3 oznaczenia H normy) 2.5 Odporność na poślizg/poślizgnięcie C C Wymaganie Długoś ć ± 2 ± 3 szerokoś ć ± 2 ± 3 Maksymalna (w mm) wypukłość 1,5 2,0 gruboś ć ± 3 ± 4 Różnica pomiędzy dwoma pomiarami gru-bości, tej samej kostki, powinna być 3 mm wklęsłość 1,0 1,5 D Ubytek masy po badaniu: wartość średnia 1,0 kg/m 2, przy czym każdy pojedynczy wynik < 1,5 kg/m 2 F F G i H I Wytrzymałość charakterystyczna T 3,6 MPa. Każdy pojedynczy wynik 2,9 MPa i nie powinien wykazywać obciążenia niszczącego mniejszego niż 250 N/mm długości rozłupania Kostki mają zadawalającą trwałość (wytrzymałość) jeśli spełnione są wymagania pktu 2.2 oraz istnieje normalna konserwacja Pomiar wykonany na tarczy szerokiej ściernej, Böhmego, wg zał. G normy wg zał. H mormy badanie podstawowe badanie alternatywne 23 mm mm 3 /5000 mm 2 a) jeśli górna powierzchnia kostki nie była szlifowana lub polerowana zadawalająca odporność, b) jeśli wyjątkowo wymaga się podania wartości odporności na poślizg/poślizgnięcie należy zadeklarować minimalną jej wartość pomierzoną wg zał. I normy (wahadłowym przyrządem do badania 251

252 tarcia) 3 Aspekty wizualne 3.1 Wygląd J a) górna powierzchnia kostki nie powinna mieć rys i odprysków, b) nie dopuszcza się rozwarstwień w kostkach dwuwarstwowych, c) ewentualne wykwity nie są uważane za istotne Tekstura Zabarwienie (barwiona może być warstwa ścieralna lub cały element) J a) kostki z powierzchnią o specjalnej teksturze producent powinien opisać rodzaj tekstury, b) tekstura lub zabarwienie kostki powinny być porównane z próbką producenta, zatwierdzoną przez odbiorcę, c) ewentualne różnice w jednolitości tekstury lub zabarwienia, spowodowane nieuniknionymi zmianami we właściwościach surowców i zmianach warunków twardnienia nie są uważane za istotne Kostki kolorowe powinny być barwione substancjami odpornymi na działanie czynników atmosferycznych, światła (w tym promieniowania UV) i silnych alkaliów (m.in. cementu, który przy wypełnieniu spoin zaprawą cementowo-piaskową nie może odbarwiać kostek). Zaleca się stosowanie środków stabilnie barwiących zaczyn cementowy w kostce, np. tlenki żelaza, tlenek chromu, tlenek tytanu, tlenek kobaltowo-glinowy (nie należy stosować do barwienia: sadz i barwników organicznych). Uwaga: Naloty wapienne (wykwity w postaci białych plam) mogą pojawić się na powierzchni kostek w początkowym okresie eksploatacji. Powstają one w wyniku naturalnych procesów fizykochemicznych występujących w betonie i zanikają w trakcie użytkowania w okresie do 2-3 lat Składowanie kostek Kostkę zaleca się pakować na paletach. Palety z kostką mogą być składowane na otwartej przestrzeni, przy czym podłoże powinno być wyrównane i odwodnione Materiały na podsypkę i do wypełnienia spoin oraz szczelin w nawierzchni utwardzonego pobocza Jeśli dokumentacja projektowa lub ST nie ustala inaczej, to należy stosować następujące materiały: a) na podsypkę piaskową pod nawierzchnię piasek naturalny wg PN-EN 13242:2004 [16], piasek łamany (0,075 2) mm wg PN-EN 13242:2004 [16], b) na podsypkę cementowo-piaskową pod nawierzchnię mieszankę cementu i piasku w stosunku 1:4 z piasku naturalnego spełniającego wymagania PN- EN 13242:2004 [16], cementu powszechnego użytku spełniającego wymagania PN-EN 197-1:2002 [11] i wody odpowiadającej wymaganiom PN-EN 1008:2004 [12], c) do wypełniania spoin w nawierzchni na podsypce piaskowej piasek naturalny spełniający wymagania PN-EN 13242:2004 [16], piasek łamany (0,075 2) mm wg PN-EN 13242:2004 [16], d) do wypełniania spoin w nawierzchni na podsypce cementowo-piaskowej zaprawę cementowo-piaskową 1:4 spełniającą wymagania wg 2.4 b), e) do wypełniania szczelin dylatacyjnych w nawierzchni na podsypce cementowo-piaskowej do wypełnienia górnej części szczeliny dylatacyjnej należy stosować drogowe zalewy kauczukowo-asfaltowe lub syntetyczne masy uszczelniające (np. poliuretanowe, poliwinylowe itp.), spełniające wymagania norm PN-EN [17] i PN-EN [18], do wypełnienia dolnej części szczeliny dylatacyjnej należy stosować wilgotną mieszankę 252

253 cementowo-piaskową 1:8 z materiałów spełniających wymagania wg 2.4 b) lub inny materiał zaakceptowany przez Inżyniera. Składowanie kruszywa, nie przeznaczonego do bezpośredniego wbudowania po dostarczeniu na budowę, powinno odbywać się na podłożu równym, utwardzonym i dobrze odwodnionym, przy zabezpieczeniu kruszywa przed zanieczyszczeniem i zmieszaniem z innymi materiałami kamiennymi. Cement w workach, co najmniej trzywarstwowych, o masie np. 50 kg, można przechowywać do: a) 10 dni w miejscach zadaszonych na otwartym terenie o podłożu twardym i suchym, b) terminu trwałości, podanego przez producenta, w pomieszczeniach o szczelnym dachu i ścianach oraz podłogach suchych i czystych. Cement dostarczony na paletach magazynuje się razem z paletami, z dopuszczalną wysokością 3 szt. palet. Cement niespaletowany układa się w stosy płaskie o liczbie warstw 12 (dla worków trzywarstwowych). Cement dostarczany luzem przechowuje się w magazynach specjalnych (zbiornikach stalowych, betonowych), przystosowanych do pneumatycznego załadowania i wyładowania Krawężniki Jeśli dokumentacja projektowa przewiduje ustawienie krawężników do obramowania nawierzchni z kostek to powinny one odpowiadać wymaganiom: a) krawężniki betonowe wg PN-EN 1340:2003 [14], b) krawężniki kamienne wg PN-EN 1343:2003 [15]. Krawężniki mogą być ustawiane na: a) podsypce piaskowej lub cementowo-piaskowej, spełniających wymagania wg 2.4 a i 2.4 b, b) ławach żwirowych, tłuczniowych lub betonowych, spełniających wymagania wg OST D a [9] i a [10]. Krawężniki mogą być przechowywane na składowiskach otwartych, posegregowane według typów, rodzajów, odmian i wielkości. Należy układać je z zastosowaniem podkładek i przekładek drewnianych Materiały do podbudowy ułożonej pod nawierzchnią z betonowej kostki brukowej Materiały do podbudowy, ustalonej w dokumentacji projektowej, powinny odpowiadać wymaganiom właściwej OST lub innym dokumentom zaakceptowanym przez Inżyniera. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w OST D-M Wymagania ogólne [1] pkt Sprzęt do wykonania nawierzchni Układanie betonowej kostki brukowej może odbywać się ręcznie. Do przycinania kostek można stosować specjalne narzędzia tnące (np. przycinarki, szlifierki z tarczą). Do zagęszczania nawierzchni z kostki należy stosować zagęszczarki wibracyjne (płytowe) z wykładziną elastomerową, chroniące kostki przed ścieraniem i wykruszaniem naroży. Sprzęt do wykonania koryta, podbudowy i podsypki powinien odpowiadać wymaganiom właściwych OST, wymienionych w pkcie 5.6 lub innym dokumentom (normom, wytycznym IBDiM) względnie opracowanym ST zaakceptowanym przez Inżyniera. Do wytwarzania podsypki cementowo-piaskowej i zapraw należy stosować betoniarki. Do wypełniania szczelin dylatacyjnych należy stosować sprzęt odpowiadający wymaganiom OST D a [8]. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w OST D-M Wymagania ogólne [1] pkt

254 4.2. Transport materiałów do wykonania nawierzchni Betonowe kostki brukowe mogą być przewożone na paletach - dowolnymi środkami transportowymi po osiągnięciu przez beton wytrzymałości na ściskanie co najmniej 15 MPa. Kostki w trakcie transportu powinny być zabezpieczone przed przemieszczaniem się i uszkodzeniem. Jako środki transportu wewnątrzzakładowego kostek mogą służyć wózki widłowe, którymi można dokonać załadunku palet. Do załadunku palet na środki transportu można wykorzystywać również dźwigi samochodowe. Palety transportowe powinny być spinane taśmami stalowymi lub plastikowymi, zabezpieczającymi kostki przed uszkodzeniem w czasie transportu. Na jednej palecie zaleca się układać do 10 warstw kostek (zależnie od grubości i kształtu), tak aby masa palety z kostkami wynosiła od 1200 kg do 1700 kg. Pożądane jest, aby palety z kostkami były wysyłane do odbiorcy środkiem transportu samochodowego wyposażonym w dźwig do za- i rozładunku. Krawężniki mogą być przewożone dowolnymi środkami transportowymi. Krawężniki betonowe należy układać w pozycji pionowej z nachyleniem w kierunku jazdy. Krawężniki kamienne należy układać na podkładkach drewnianych, długością w kierunku jazdy. Krawężniki powinny być zabezpieczone przed przemieszczaniem się i uszkodzeniem w czasie transportu. Piasek można przewozić dowolnym środkiem transportu, w warunkach zabezpieczających go przed zanieczyszczeniem i zmieszaniem z innymi materiałami. Podczas transportu piasek powinien być zabezpieczony przed wysypaniem i rozpyleniem. Cement w workach może być przewożony samochodami krytymi, wagonami towarowymi i innymi środkami transportu, w sposób nie powodujący uszkodzeń opakowania. Worki przewożone na paletach układa się po 5 warstw worków, po 4 szt. w warstwie. Worki niespaletowane układa się na płask, przylegające do siebie, w równej wysokości do 10 warstw. Ładowanie i wyładowywanie zaleca się wykonywać za pomocą zmechanizowanych urządzeń do poziomego i pionowego przemieszczania ładunków. Cement luzem może być przewożony w zbiornikach transportowych (np. wagonach, samochodach), czystych i wolnych od pozostałości z poprzednich dostaw, oraz nie powinien ulegać zniszczeniom podczas transportu. Środki transportu powinny być wyposażone we wsypy i urządzenia do wyładowania cementu. Zalewę lub masy uszczelniające do szczelin dylatacyjnych można transportować dowolnymi środkami transportu w fabrycznie zamkniętych pojemnikach lub opakowaniach, chroniących je przed zanieczyszczeniem. Materiały do podbudowy powinny być przewożone w sposób odpowiadający wymaganiom właściwej OST. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w OST D-M Wymagania ogólne [1] pkt Zasady wykonywania robót Sposób wykonania robót powinny być zgodne z dokumentacją projektową i ST. W przypadku braku wystarczających danych można korzystać z ustaleń podanych w niniejszej specyfikacji oraz z informacji podanych w załącznikach. Podstawowe czynności przy wykonywaniu robót obejmują: 1. roboty przygotowawcze, 2. wykonanie koryta, 3. ułożenie nawierzchni utwardzonego pobocza, 4. roboty wykończeniowe Roboty przygotowawcze Przed przystąpieniem do robót należy, na podstawie dokumentacji projektowej, ST lub wskazań Inżyniera: ustalić lokalizację terenu robót, 254

255 przeprowadzić obliczenia i pomiary geodezyjne niezbędne do szczegółowego wytyczenia robót oraz ustalenia danych wysokościowych, usunąć przeszkody, np. elementy dróg, ew. słupki, zatrawienie itd., ew. splantować pobocze istniejące, zgromadzić wszystkie materiały potrzebne do rozpoczęcia budowy Wykonanie koryta i przygotowanie podłoża Koryto wykonuje się w przypadku utwardzania pobocza istniejącego gruntowego. Koryto powinno być wykonane bezpośrednio przed rozpoczęciem robót związanych z wykonaniem nawierzchni utwardzonego pobocza. Wcześniejsze wykonanie koryta jest możliwe wyłącznie za zgodą Inżyniera, w korzystnych warunkach atmosferycznych. Koryto można wykonywać ręcznie, gdy jego szerokość nie pozwala na zastosowanie posiadanych maszyn. Rodzaj sprzętu, a w szczególności jego moc należy dostosować do rodzaju gruntu, w którym prowadzone są roboty i do trudności jego odspojenia. Grunt odspojony w czasie wykonywania koryta powinien być wykorzystany zgodnie z ustaleniami dokumentacji projektowej i ST, tj. wbudowany w nasyp lub odwieziony na odkład w miejsce wskazane lub zaaprobowane przez Inżyniera. Przed przystąpieniem do profilowania dna koryta, podłoże powinno być oczyszczone z wszelkich zanieczyszczeń. Po oczyszczeniu powierzchni podłoża należy sprawdzić, czy istniejące rzędne terenu umożliwiają uzyskanie po profilowaniu zaprojektowanych rzędnych podłoża. Zaleca się, aby rzędne terenu przed profilowaniem były o co najmniej 5 cm wyższe niż projektowane rzędne podłoża. Jeżeli powyższy warunek nie jest spełniony i występują zaniżenia poziomu w podłożu przewidzianym do profilowania, Wykonawca powinien spulchnić podłoże na głębokość zaakceptowaną przez Inżyniera, dowieźć dodatkowy grunt, spełniający wymagania obowiązujące dla górnej strefy korpusu, w ilości koniecznej do uzyskania wymaganych rzędnych wysokościowych i zagęścić warstwę do uzyskania wskaźnika zagęszczenia 1,00. Profilowanie można wykonać ręcznie lub sprzętem dostosowanym do szerokości koryta. Ścięty grunt powinien być wykorzystany w robotach ziemnych lub w inny sposób zaakceptowany przez Inżyniera. Bezpośrednio po profilowaniu podłoża należy przystąpić do jego zagęszczania, które należy kontynuować do osiągnięcia wskaźnika zagęszczenia nie mniejszego od 1,00. Wilgotność gruntu podłoża podczas zagęszczania powinna być równa wilgotności optymalnej, z tolerancją od -20% do +10%. Koryto po wyprofilowaniu i zagęszczeniu powinno być utrzymane w dobrym stanie. Jeżeli po wykonaniu robót związanych z profilowaniem i zagęszczeniem podłoża nastąpi przerwa w robotach i Wykonawca nie przystąpi natychmiast do układania nawierzchni, to powinien on zabezpieczyć podłoże przed nadmiernym zawilgoceniem, na przykład przez rozłożenie folii lub w inny sposób zaakceptowany przez Inżyniera. Jeżeli podłoże uległo nadmiernemu zawilgoceniu, to do układania nawierzchni można przystąpić dopiero po jego naturalnym osuszeniu Konstrukcja nawierzchni utwardzonego pobocza Konstrukcja nawierzchni powinna być zgodna z dokumentacją projektową lub ST (przykłady konstrukcji nawierzchni podaje załącznik 2, rys. 4). Konstrukcja nawierzchni może obejmować ułożenie warstwy ścieralnej z betonowej kostki brukowej na: a) podsypce piaskowej lub cementowo-piaskowej oraz podbudowie, b) podsypce piaskowej rozścielonej bezpośrednio na podłożu z gruntu piaszczystego. Podstawowe czynności przy wykonywaniu nawierzchni, z występowaniem podbudowy, podsypki cementowo-piaskowej i wypełnieniem spoin zaprawą cementowo-piaskową, obejmują: 1. wykonanie podbudowy, 2. ew. wykonanie obramowania nawierzchni (z krawężnika), 255

256 3. przygotowanie i rozścielenie podsypki cementowo-piaskowej, 4. ułożenie kostek z ubiciem, 5. przygotowanie zaprawy cementowo-piaskowej i wypełnienie nią szczelin, 6. wypełnienie szczelin dylatacyjnych, 7. pielęgnację nawierzchni i oddanie jej do ruchu. Przy wykonywaniu nawierzchni na podsypce piaskowej, podstawowych czynności jest mniej, gdyż nie występują zwykle poz. 1, 6 i 7, a poz. 3 dotyczy podsypki piaskowej, zaś poz. 5 - wypełnienia szczelin piaskiem Podbudowa Rodzaj podbudowy przewidzianej do wykonania pod warstwą betonowej kostki brukowej powinien być zgodny z dokumentacją projektową. Wykonanie podbudowy powinno odpowiadać wymaganiom właściwej OST, np.: a) D Dolne warstwy podbudów oraz oczyszczenie i skropienie [2], b) D Podbudowy z kruszywa stabilizowanego mechanicznie (z kruszywa naturalnego lub łamanego) [3], c) D Podbudowa z tłucznia kamiennego [4], d) D Podbudowy i ulepszone podłoże z gruntów lub kruszyw stabilizowanych spoiwami hydraulicznymi [5], e) D Podbudowa z chudego betonu [6], f) D b Podbudowa z betonu cementowego [7]. Inne rodzaje podbudów powinny odpowiadać wymaganiom norm, wytycznych IBDiM lub indywidualnie opracowanym ST zaakceptowanym przez Inżyniera Obramowanie nawierzchni Rodzaj obramowania nawierzchni powinien być zgodny z dokumentacją projektową lub ST. Jeśli dokumentacja projektowa lub ST nie ustala inaczej, to materiały do wykonania obramowań powinny odpowiadać wymaganiom określonym w pkcie 2.5. Ustawianie krawężników powinno być zgodne z wymaganiami zawartymi w OST D a [9] i a [10]. Krawężniki zaleca się ustawiać przed przystąpieniem do układania nawierzchni z kostki Podsypka Rodzaj podsypki i jej grubość powinny być zgodne z dokumentacją projektową lub ST. Jeśli dokumentacja projektowa lub ST nie ustala inaczej to grubość podsypki powinna wynosić po zagęszczeniu 3 5 cm, a wymagania dla materiałów na podsypkę powinny być zgodne z pktem 2.4. Dopuszczalne odchyłki od zaprojektowanej grubości podsypki nie powinny przekraczać 1 cm. Podsypkę piaskową należy zwilżyć wodą, równomiernie rozścielić i zagęścić lekkimi walcami (np. ręcznymi) lub zagęszczarkami wibracyjnymi w stanie wilgotności optymalnej. Podsypkę cementowo-piaskową stosuje się z zasady przy występowaniu podbudowy pod nawierzchnią z kostki. Podsypkę cementowo-piaskową przygotowuje się w betoniarkach, a następnie rozściela się na uprzednio zwilżonej podbudowie, przy zachowaniu: współczynnika wodnocementowego od 0,25 do 0,35, wytrzymałości na ściskanie nie mniejszej niż R7 = 10 MPa, R28 = 14 MPa. W praktyce, wilgotność układanej podsypki powinna być taka, aby po ściśnięciu podsypki w dłoni podsypka nie rozsypywała się i nie było na dłoni śladów wody, a po naciśnięciu palcami podsypka rozsypywała się. Rozścielenie podsypki cementowo-piaskowej powinno wyprzedzać układanie nawierzchni z kostek od 3 do 4 m. Rozścielona podsypka powinna być wyprofilowana i zagęszczona w stanie wilgotnym, lekkimi walcami (np. ręcznymi) lub zagęszczarkami wibracyjnymi. Jeśli podsypka jest wykonana z suchej zaprawy cementowo-piaskowej to po zawałowaniu nawierzchni należy ją polać wodą w takiej ilości, aby woda zwilżyła całą grubość podsypki. 256

257 Rozścielenie podsypki z suchej zaprawy może wyprzedzać układanie nawierzchni z kostek o około 20 m. Całkowite ubicie nawierzchni i wypełnienie spoin zaprawą musi być zakończone przed rozpoczęciem wiązania cementu w podsypce Układanie betonowych kostek brukowych na utwardzonym poboczu Ustalenie kształtu, wymiaru i koloru kostek oraz desenia ich układania Kształt, wymiary, barwę i inne cechy charakterystyczne kostek wg pktu oraz deseń ich układania (przykłady podano w zał. 2) powinny być zgodne z dokumentacją projektową lub ST, a w przypadku braku wystarczających ustaleń Wykonawca przedkłada odpowiednie propozycje do zaakceptowania Inżynierowi. Przed ostatecznym zaakceptowaniem kształtu, koloru, sposobu układania i wytwórni kostek, Inżynier może polecić Wykonawcy ułożenie po 1 m 2 wstępnie wybranych kostek, wyłącznie na podsypce piaskowej Warunki atmosferyczne Ułożenie nawierzchni z kostki na podsypce cementowo-piaskowej zaleca się wykonywać przy temperaturze otoczenia nie niższej niż +5 C. Dopuszcza się wykonanie nawierzchni jeśli w ciągu dnia temperatura utrzymuje się w granicach od 0 o C do +5 o C, przy czym jeśli w nocy spodziewane są przymrozki kostkę należy zabezpieczyć materiałami o złym przewodnictwie ciepła (np. matami ze słomy, papą itp.). Nawierzchnię na podsypce piaskowej zaleca się wykonywać w dodatnich temperaturach otoczenia Ułożenie nawierzchni z kostek na poboczu Warstwa nawierzchni z kostki powinna być wykonana z elementów o jednakowej grubości. Na większym fragmencie robót zaleca się stosować kostki dostarczone w tej samej partii materiału, w której niedopuszczalne są różne odcienie wybranego koloru kostki. Układanie kostek powinni wykonywać przyuczeni brukarze. Kostkę układa się około 1,5 cm wyżej od projektowanej niwelety, ponieważ po procesie ubijania podsypka zagęszcza się. Do uzupełnienia przestrzeni przy krawężnikach można używać elementy kostkowe wykończeniowe w postaci tzw. połówek i dziewiątek, mających wszystkie krawędzie równe i odpowiednio fazowane. W przypadku potrzeby kształtek o nietypowych wymiarach, wolną przestrzeń uzupełnia się kostką ciętą, przycinaną na budowie specjalnymi narzędziami tnącymi (przycinarkami, szlifierkami z tarczą itp.). Dzienną działkę roboczą nawierzchni na podsypce cementowo-piaskowej zaleca się zakończyć prowizorycznie około półmetrowym pasem nawierzchni na podsypce piaskowej w celu wytworzenia oporu dla ubicia kostki ułożonej na stałe. Przed dalszym wznowieniem robót, prowizorycznie ułożoną nawierzchnię na podsypce piaskowej należy rozebrać i usunąć wraz z podsypką Ubicie nawierzchni z kostek Ubicie nawierzchni należy przeprowadzić za pomocą zagęszczarki wibracyjnej (płytowej) z osłoną z tworzywa sztucznego. Do ubicia nawierzchni nie wolno używać walca. Ubijanie nawierzchni należy prowadzić od krawędzi powierzchni w kierunku jej środka i jednocześnie w kierunku poprzecznym kształtek. Ewentualne nierówności powierzchniowe mogą być zlikwidowane przez ubijanie w kierunku wzdłużnym kostki. Po ubiciu nawierzchni wszystkie kostki uszkodzone (np. pęknięte) należy wymienić na kostki całe Spoiny i szczeliny dylatacyjne Spoiny Szerokość spoin pomiędzy betonowymi kostkami brukowymi powinna wynosić od 3 mm do 5 mm. Po ułożeniu kostek, spoiny należy wypełnić: 257

258 a) piaskiem, spełniającym wymagania pktu 2.4 c), jeśli nawierzchnia jest na podsypce piaskowej, b) zaprawą cementowo-piaskową, spełniającą wymagania pktu 2.4 d), jeśli nawierzchnia jest na podsypce cementowo-piaskowej. Wypełnienie spoin piaskiem polega na rozsypaniu warstwy piasku i wmieceniu go w spoiny na sucho lub, po obfitym polaniu wodą - wmieceniu papki piaskowej szczotkami względnie rozgarniaczkami z piórami gumowymi. Zaprawę cementowo-piaskową zaleca się przygotować w betoniarce, w sposób zapewniający jej wystarczającą płynność. Spoiny można wypełnić przez rozlanie zaprawy na nawierzchnię i nagarnianie jej w szczeliny szczotkami lub rozgarniaczkami z piórami gumowymi. Przed rozpoczęciem zalewania kostka powinna być oczyszczona i dobrze zwilżona wodą. Zalewa powinna całkowicie wypełnić spoiny i tworzyć monolit z kostkami. Przy wypełnianiu spoin zaprawą cementowo-piaskową należy zabezpieczyć przed zalaniem nią szczeliny dylatacyjne, wkładając zwinięte paski papy, zwitki z worków po cemencie itp. Po wypełnianiu spoin zaprawą cementowo-piaskową nawierzchnię należy starannie oczyścić; szczególnie dotyczy to nawierzchni z kostek kolorowych i z różnymi deseniami układania Szczeliny dylatacyjne W przypadku układania kostek na podsypce cementowo-piaskowej i wypełnianiu spoin zaprawą cementowo-piaskową, należy przewidzieć wykonanie szczelin dylatacyjnych w odległościach zgodnych z dokumentacją projektową lub ST względnie nie większych niż co 8 m. Szerokość szczelin dylatacyjnych powinna umożliwiać przejęcie przez nie przemieszczeń wywołanych wysokimi temperaturami nawierzchni w okresie letnim, lecz nie powinna być mniejsza niż 8 mm. Szczeliny te powinny być wypełnione trwale zalewami i masami określonymi w pkcie 2.4 e). Sposób wypełnienia szczelin powinien odpowiadać wymaganiom OST D a [8]. Szczeliny dylatacyjne poprzeczne należy stosować dodatkowo w miejscach, w których występuje zmiana sztywności podłoża (np. nad przepustami, przy przyczółkach mostowych, nad szczelinami dylatacyjnymi w podbudowie itp.) Pielęgnacja nawierzchni i oddanie jej dla ruchu Nawierzchnię na podsypce piaskowej ze spoinami wypełnionymi piaskiem można oddać do użytku bezpośrednio po jej wykonaniu. Nawierzchnię na podsypce cementowo-piaskowej ze spoinami wypełnionymi zaprawą cementowo-piaskową, po jej wykonaniu należy przykryć warstwą wilgotnego piasku o grubości od 3,0 do 4,0 cm i utrzymywać ją w stanie wilgotnym przez 7 do 10 dni. Po upływie od 2 tygodni (przy temperaturze średniej otoczenia nie niższej niż 15 C) do 3 tygodni (w porze chłodniejszej) nawierzchnię należy oczyścić z piasku i można oddać do użytku Roboty wykończeniowe Roboty wykończeniowe powinny być zgodne z dokumentacją projektową i ST. Do robót wykończeniowych należą prace związane z dostosowaniem wykonanych robót do istniejących warunków terenowych, takie jak: wyrównanie poziomu utwardzonego pobocza i gruntowego pobocza z ewentualnym splantowaniem istniejącego gruntowego pobocza, odtworzenie przeszkód czasowo usuniętych, niezbędne uzupełnienia zniszczonej w czasie robót roślinności, np. zatrawienia, roboty porządkujące otoczenie terenu robót. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w OST D-M Wymagania ogólne [1] pkt Badania przed przystąpieniem do robót 258

259 Przed przystąpieniem do robót Wykonawca powinien: uzyskać wymagane dokumenty, dopuszczające wyroby budowlane do obrotu i powszechnego stosowania (np. stwierdzenie o oznakowaniu materiału znakiem CE lub znakiem budowlanym B, certyfikat zgodności, deklarację zgodności, aprobatę techniczną, ew. badania materiałów wykonane przez dostawców itp.), ew. wykonać własne badania właściwości materiałów przeznaczonych do wykonania robót, określone przez Inżyniera, sprawdzić cechy zewnętrzne gotowych materiałów z tworzyw i prefabrykowanych. Wszystkie dokumenty oraz wyniki badań Wykonawca przedstawia Inżynierowi do akceptacji Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów, które należy wykonać w czasie robót podaje tablica 2. Tablica 2. Częstotliwość oraz zakres badań i pomiarów w czasie robót Lp. Wyszczególnienie badań i pomiarów Częstotliwość badań Wartości dopuszczalne Lokalizacja i zgodność granic Wg pktu 5 1 terenu robót z dokumentacją projektową 1 raz i dokumentacji projektowej 2 Roboty przygotowawcze 1 raz Wg pktu Wykonanie koryta i Bieżąco Wg pktu 5.4 przygotowanie podłoża 4 Wykonanie podbudowy Bieżąco Wg pktu Ew. obramowanie Bieżąco Wg pktu 5.7 nawierzchni 6 Sprawdzenie podsypki (przymiarem liniowym lub metodą niwelacji) 7 Badania wykonywania nawierzchni z a) zgodność z dokumentacją projektową b) położenie osi w planie (sprawdzone geodezyjnie) c) rzędne wysokościowe (pomierzone instrumentem pomiarowym) d) równość w profilu podłużnym łatą czterometrową) Bieżąca kontrola w 10 punktach dziennej działki roboczej: grubości, spadków i cech konstrukcyjnych w porównaniu z dokumentacją projektową i specyfikacją kostki Sukcesywnie na każdej działce roboczej Co 100 m i we wszystkich punktach charakterystycznych Co 25 m w osi i przy krawędziach oraz we wszystkich punktach charakterystycznych Jw. Wg pktu 5.8; odchyłki od projektowanej grubości 1 cm - Przesunięcie od osi projektowanej do 2 cm Odchylenia: +1 cm; -2 cm Nierówności do 8 mm 259

260 e) równość w przekroju poprzecznym (sprawdzona łatą profilową z po-ziomnicą i pomiarze prześwitu kli-nem cechowanym oraz przymiarem liniowym względnie metodą niwelacji) f) spadki poprzeczne (sprawdzone me-todą niwelacji) g) szerokość nawierzchni (sprawdzona przymiarem liniowym) h) szerokość i głębokość wypełnienia spoin i szczelin (oględziny i pomiar przymiarem liniowym po wykrusze-niu dług. 10 cm) i) sprawdzenie koloru kostek i desenia ich ułożenia Jw. Jw. Jw. W 20 punktach charakterys-tycznych dziennej działki roboczej Kontrola bieżąca Prześwity mię-dzy łatą a powierzchnią do 8 mm Odchyłki od dokumentacji projektowej do 0,3% Odchyłki od szerokości projektowanej do 5 cm Wg pktu Wg dokumentacji projektowej lub decyzji Inżyniera 6.4. Badania wykonanej nawierzchni Zakres badań i pomiarów wykonanej nawierzchni z betonowej kostki brukowej na poboczu podano w tablicy 3. Tablica 3. Badania i pomiary po ukończeniu budowy nawierzchni Lp. Wyszczególnienie badań i Sposób sprawdzenia pomiarów 1 Sprawdzenie wyglądu zewnętrznego nawierzchni, krawężników 2 Badanie położenia osi nawierzchni w planie 3 Rzędne wysokościowe, równość podłużna i poprzeczna, spadki poprzeczne i szerokość 4 Rozmieszczenie i szerokość spoin i szczelin w nawierzchni, pomiędzy krawężnikami, Wizualne sprawdzenie jednorodności wyglądu, prawidłowości desenia, kolorów kostek, spękań, plam, deformacji, wykruszeń, spoin i szczelin Geodezyjne sprawdzenie położenia osi co 25 m i w punktach charakterystycznych (dopuszczalne przesunięcia wg tab. 2, lp. 7b) Co 25 m i we wszystkich punktach charakterystycznych (wg metod i do-puszczalnych wartości podanych w tab. 2, lp. od 7c do 7g) Wg pktu

261 obrzeżami, ściekami oraz wypełnienie spoin i szczelin 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w OST D-M Wymagania ogólne [1] pkt Jednostka obmiarowa Jednostką obmiarową jest m 2 (metr kwadratowy) wykonanego utwardzonego pobocza z betonowej kostki brukowej. Jednostki obmiarowe robót towarzyszących (podbudowa, obramowanie itp.) są ustalone w odpowiednich OST wymienionych w pktach 5.6 i ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w OST D-M Wymagania ogólne [5] pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, ST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji według pktu 6 dały wyniki pozytywne Odbiór robót zanikających i ulegających zakryciu Odbiorowi robót zanikających i ulegających zakryciu podlegają: przygotowanie podłoża i wykonanie koryta, ewentualnie wykonanie podbudowy, ewentualnie wykonanie ławy (podsypek) pod krawężnik, wykonanie podsypki pod nawierzchnię, ewentualnie wypełnienie dolnej części szczelin dylatacyjnych. Odbiór tych robót powinien być zgodny z wymaganiami pktu 8.2 D-M Wymagania ogólne [1] oraz niniejszej OST. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w OST D-M Wymagania ogólne [1] pkt Cena jednostki obmiarowej Cena wykonania 1 m 2 utwardzonego pobocza z betonowej kostki brukowej obejmuje: prace pomiarowe i roboty przygotowawcze, oznakowanie robót, przygotowanie podłoża i wykonanie koryta z zagęszczeniem, dostarczenie materiałów i sprzętu, wykonanie podsypki, ustalenie kształtu, koloru i desenia kostek, ułożenie i ubicie kostek, wypełnienie spoin i ew. szczelin dylatacyjnych w nawierzchni, pielęgnację nawierzchni, przeprowadzenie pomiarów i badań wymaganych w niniejszej specyfikacji technicznej, odwiezienie sprzętu Sposób rozliczenia robót tymczasowych i prac towarzyszących Cena wykonania robót określonych niniejszą OST obejmuje: roboty tymczasowe, które są potrzebne do wykonania robót podstawowych, ale nie są przekazywane Zamawiającemu i są usuwane po wykonaniu robót podstawowych, prace towarzyszące, które są niezbędne do wykonania robót podstawowych, niezaliczane do robót tymczasowych, jak geodezyjne wytyczenie robót itd. 261

262 10. PRZEPISY ZWIĄZANE Ogólne specyfikacje techniczne (OST) 1. D-M Wymagania ogólne 2. D- Dolne warstwy podbudów oraz oczyszczenie i skropienie D Podbudowy z kruszywa stabilizowanego mechanicznie 4. D Podbudowa z tłucznia kamiennego 5. D- Podbudowy i ulepszone podłoża z gruntów lub kruszyw stabilizowanych spoiwami hydraulicznymi 6. D Podbudowa z chudego betonu 7. D b Podbudowa z betonu cementowego 8. D a Wypełnianie szczelin w nawierzchni z betonu cementowego 9. D a Ustawianie krawężników betonowych 10. D a Ustawianie krawężników kamiennych Normy 11. PN-EN 197-1:2002 Cement - Część 1: Skład, wymagania i kryteria zgodności dotyczące cementu powszechnego użytku 12. PN-EN 1008:2004 Woda zarobowa do betonu - Specyfikacja pobierania próbek, badanie i ocena przydatności wody zarobowej do betonu, w tym wody odzyskanej z procesów produkcji betonu 13. PN-EN 1338:2005 Betonowe kostki brukowe - Wymagania i metody badań 14. PN-EN 1340:2003 Krawężniki betonowe Wymagania i metody badań 15. PN-EN 1343:2003 Krawężniki z kamienia naturalnego do zewnętrznych nawierzchni drogowych Wymagania i metody badań 16. PN-EN 13242:2004 Kruszywa do niezwiązanych i związanych hydraulicznie materiałów stosowanych w obiektach budowlanych i budownictwie drogowym (W okresie przejściowym można stosować PN-B-11111:1996 Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Żwir i mieszanka, PN-B-11112:1996 Kruszywa mineralne. Kruszywo łamane do nawierzchni drogowych, PN-B :1996 Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Piasek) 17. PN-EN Wypełniacze złączy i zalewy Część 1: Specyfikacja zalew na 1:2005 gorąco 18. PN-EN Wypełniacze złączy i zalewy Część 2: Specyfikacja zalew na zimno 2: Inne dokumenty 19. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie. Dz.U. nr 43, poz Wytyczne utwardzania poboczy. Centralny Zarząd Dróg Publicznych, Warszawa 1981 r. 11. ZAŁĄCZNIKI ZAŁĄCZNIK 1 ZASADY PROJEKTOWANIA UTWARDZONYCH POBOCZY 1.1. Szerokość i pochylenia (wg [19]) Pobocza drogi klasy A (autostrady) lub S (drogi ekspresowej) składają się z umieszczonego przy 262

263 jezdni pasa awaryjnego i gruntowego pobocza. Na drogach klasy GP (głównych ruchu przyspieszonego), G (głównych) i Z (zbiorczych), w zależności od potrzeb, w tym ruchu lokalnego i pieszych, część pobocza przylegająca do jezdni może być utwardzona. Utwardzone pobocze powinno mieć szerokość nie mniejszą niż 2,0 m, a przy przebudowie, remoncie lub etapowaniu budowy dróg, dopuszcza się w trudnych warunkach terenowych utwardzone pobocza o szerokości mniejszej niż 2,0 m. Pochylenie podłużne i poprzeczne utwardzonego pobocza powinno być dostosowane do pochyleń pasa ruchu, przy którym się ono znajduje (zał. 2, rys. 1 i 2) Nawierzchnia (wg [20]) Nawierzchnia utwardzonego pobocza powinna: zapewnić, łącznie z nawierzchnią jezdni, szczelność korpusu drogowego, zachować trwałość, uwzględniając specyfikę jego eksploatacji, odróżniać się kolorem, w miarę możliwości, od nawierzchni jezdni. Konstrukcja nawierzchni utwardzonego pobocza obejmuje warstwę jezdną, warstwę górną podbudowy, warstwę dolną podbudowy i ulepszone podłoże, przy występowaniu gorszych warunków gruntowo-wodnych podłoża (zał. 2, rys. 3). Do wykonywania warstw nośnych utwardzonego pobocza na drogach istniejących zaleca się wykorzystywać, w jak najszerszym zakresie, grunt występujący w poboczu. Układ warstw powinien być tak zaprojektowany, aby styk krawędzi nawierzchni utwardzonego pobocza z krawędzią nawierzchni jezdni był równy, szczelny i trwały. W związku z tym, w przypadku schodkowego zakończenia nawierzchni jezdni, grubość warstw utwardzonego pobocza powinna w zasadzie odpowiadać wysokości schodków, w celu umożliwienia dobrego zagęszczenia warstw. Konstrukcja styku nawierzchni jezdni i utwardzonego pobocza powinna umożliwiać odpowiednie zagęszczenie warstw w obrębie styku, a także zapewniać trwałą ochronę krawędzi nawierzchni jezdni przed uszkodzeniem. Konstrukcja nawierzchni utwardzonego pobocza powinna być zgodna z ustaleniami dokumentacji projektowej, uwzględniającej nośność podłoża i sposób wykonania, np. jednoczesne wykonanie odnowy lub wzmocnienia nawierzchni jezdni (przykłady: zał. 2, rys. 4). ZAŁĄCZNIK 2 RYSUNKI Rys. 1. Przykład utwardzonego pobocza o grubości mniejszej niż grubość jezdni (wg [20]) Rys. 2. Przykład utwardzonego pobocza przy etapowaniu rozbudowy szerokości jezdni, wykonanej z betonowej kostki brukowej (wg [20]) 263

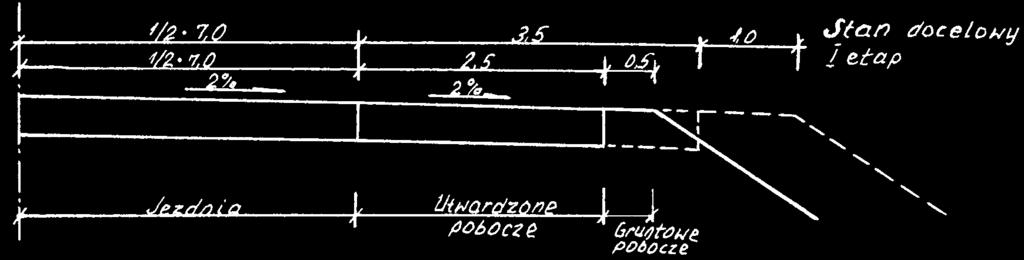

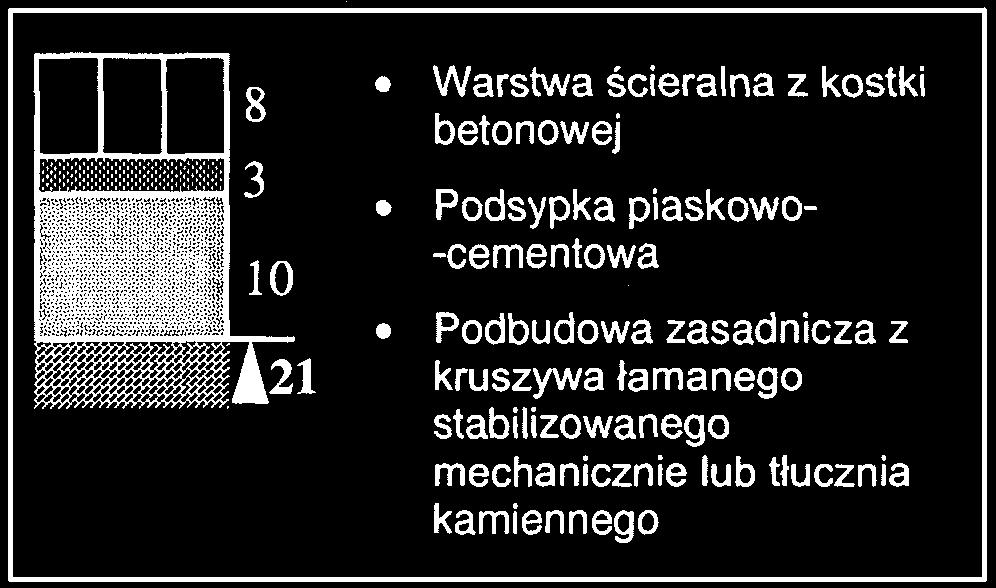

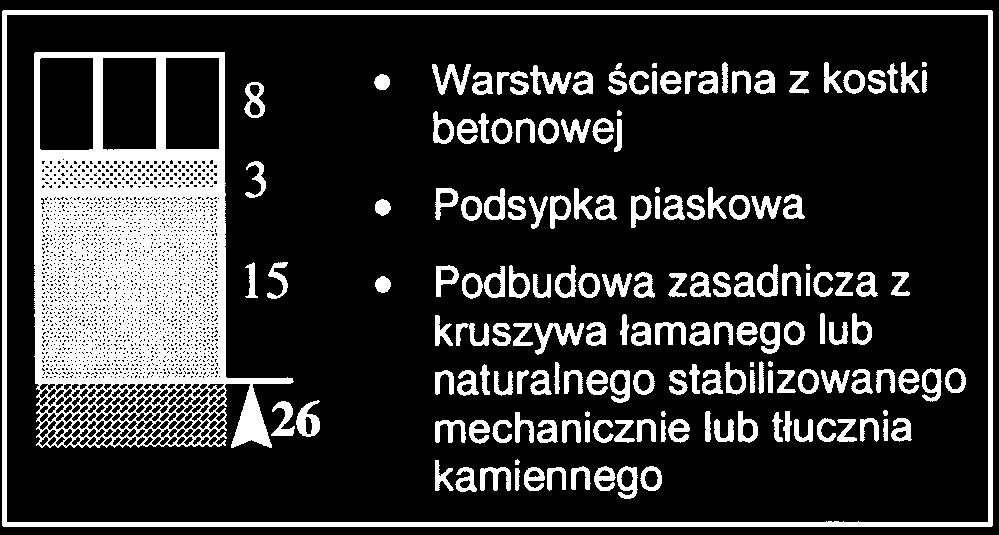

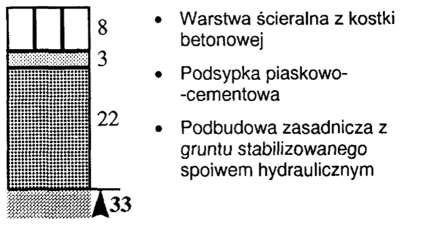

264 Rys. 3. Konstrukcja nawierzchni utwardzonego pobocza (wg [20]) Rys. 4. Przykłady konstrukcji utwardzonego pobocza z betonowej kostki brukowej (wg [19]) 4.1. typ lekki, nie przeznaczony do ruchu 4.2. przy drogach lokalnych pojazdów z dopuszczonym ruchem pojazdów 4.3. z dopuszczonym ruchem pojazdów o masie 2,5 t 4.4. z dopuszczonym ruchem samochodów ciężarowych (dla różnych kategorii ruchu) 264

265 Rys. 5. Najczęściej spotykane kształty kostek i sposoby ich układania (wg W. Brylicki: Kostka brukowa z betonu wibroprasowanego, 1998) Rys. 6. Przykłady deseni układania betonowych kostek brukowych (typu Holland wg jw.) a) deseń w jodełkę 265
