Rysunki. Wstawianie rysunków z plików graficznych

Transkrypt

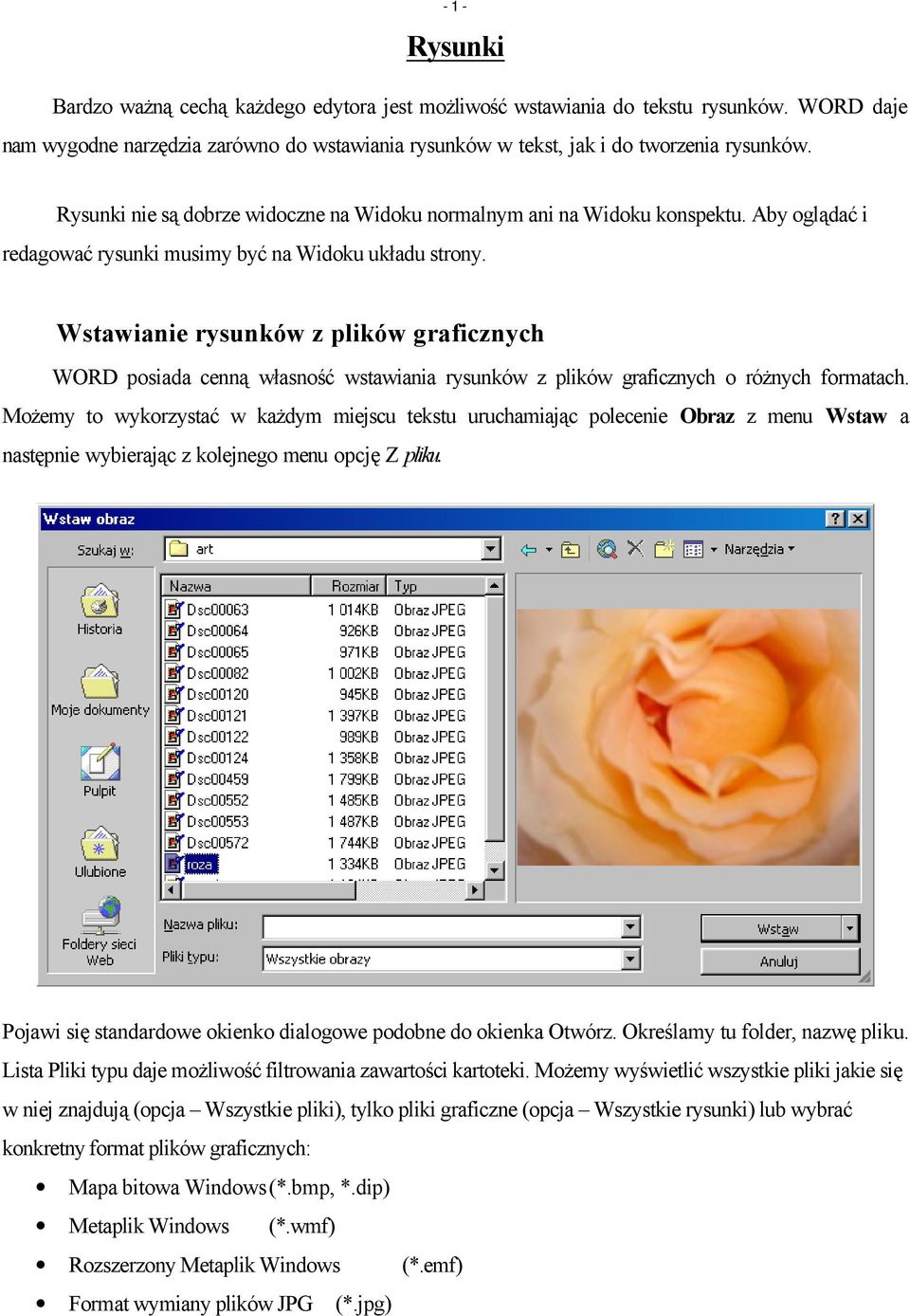

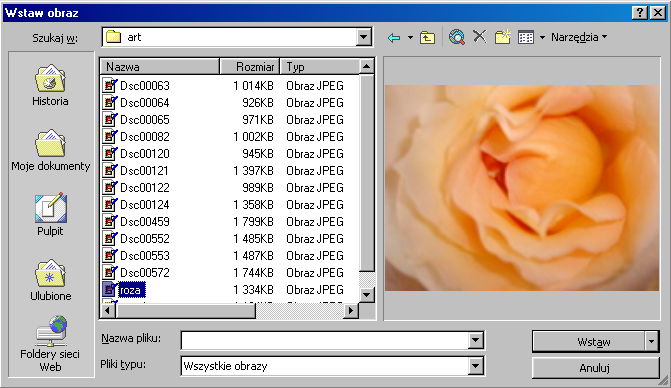

1 - 1 - Rysunki Bardzo ważną cechą każdego edytora jest możliwość wstawiania do tekstu rysunków. WORD daje nam wygodne narzędzia zarówno do wstawiania rysunków w tekst, jak i do tworzenia rysunków. Rysunki nie są dobrze widoczne na Widoku normalnym ani na Widoku konspektu. Aby oglądać i redagować rysunki musimy być na Widoku układu strony. Wstawianie rysunków z plików graficznych WORD posiada cenną własność wstawiania rysunków z plików graficznych o różnych formatach. Możemy to wykorzystać w każdym miejscu tekstu uruchamiając polecenie Obraz z menu Wstaw a następnie wybierając z kolejnego menu opcję Z pliku. Pojawi się standardowe okienko dialogowe podobne do okienka Otwórz. Określamy tu folder, nazwę pliku. Lista Pliki typu daje możliwość filtrowania zawartości kartoteki. Możemy wyświetlić wszystkie pliki jakie się w niej znajdują (opcja Wszystkie pliki), tylko pliki graficzne (opcja Wszystkie rysunki) lub wybrać konkretny format plików graficznych: Mapa bitowa Windows(*.bmp, *.dip) Metaplik Windows (*.wmf) Rozszerzony Metaplik Windows (*.emf) Format wymiany plików JPG (*.jpg)

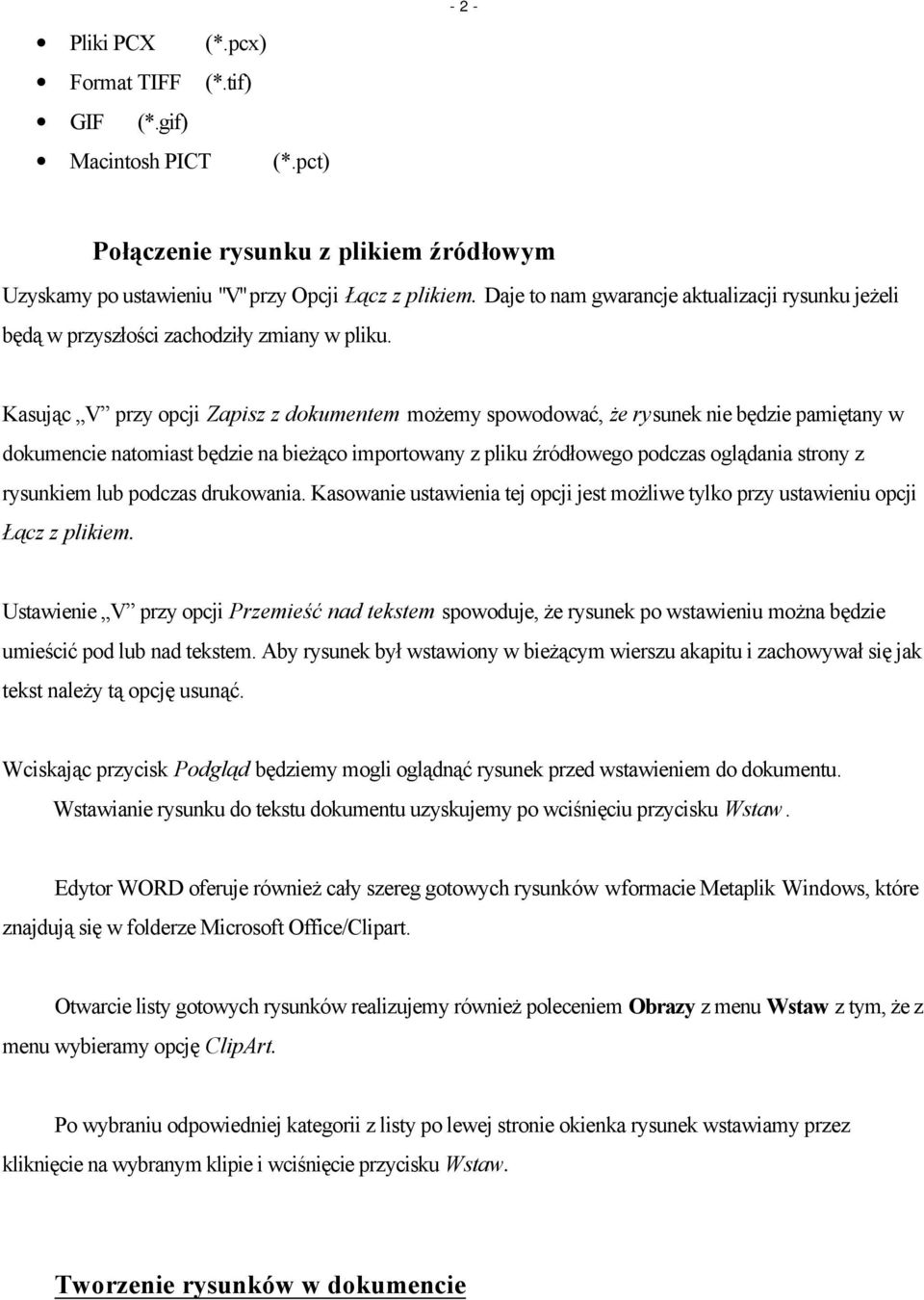

2 - 2 - Pliki PCX (*.pcx) Format TIFF (*.tif) GIF (*.gif) Macintosh PICT (*.pct) Połączenie rysunku z plikiem źródłowym Uzyskamy po ustawieniu "V" przy Opcji Łącz z plikiem. Daje to nam gwarancje aktualizacji rysunku jeżeli będą w przyszłości zachodziły zmiany w pliku. Kasując V przy opcji Zapisz z dokumentem możemy spowodować, że rysunek nie będzie pamiętany w dokumencie natomiast będzie na bieżąco importowany z pliku źródłowego podczas oglądania strony z rysunkiem lub podczas drukowania. Kasowanie ustawienia tej opcji jest możliwe tylko przy ustawieniu opcji Łącz z plikiem. Ustawienie V przy opcji Przemieść nad tekstem spowoduje, że rysunek po wstawieniu można będzie umieścić pod lub nad tekstem. Aby rysunek był wstawiony w bieżącym wierszu akapitu i zachowywał się jak tekst należy tą opcję usunąć. Wciskając przycisk Podgląd będziemy mogli oglądnąć rysunek przed wstawieniem do dokumentu. Wstawianie rysunku do tekstu dokumentu uzyskujemy po wciśnięciu przycisku Wstaw. Edytor WORD oferuje również cały szereg gotowych rysunków w formacie Metaplik Windows, które znajdują się w folderze Microsoft Office/Clipart. Otwarcie listy gotowych rysunków realizujemy również poleceniem Obrazy z menu Wstaw z tym, że z menu wybieramy opcję ClipArt. Po wybraniu odpowiedniej kategorii z listy po lewej stronie okienka rysunek wstawiamy przez kliknięcie na wybranym klipie i wciśnięcie przycisku Wstaw. Tworzenie rysunków w dokumencie

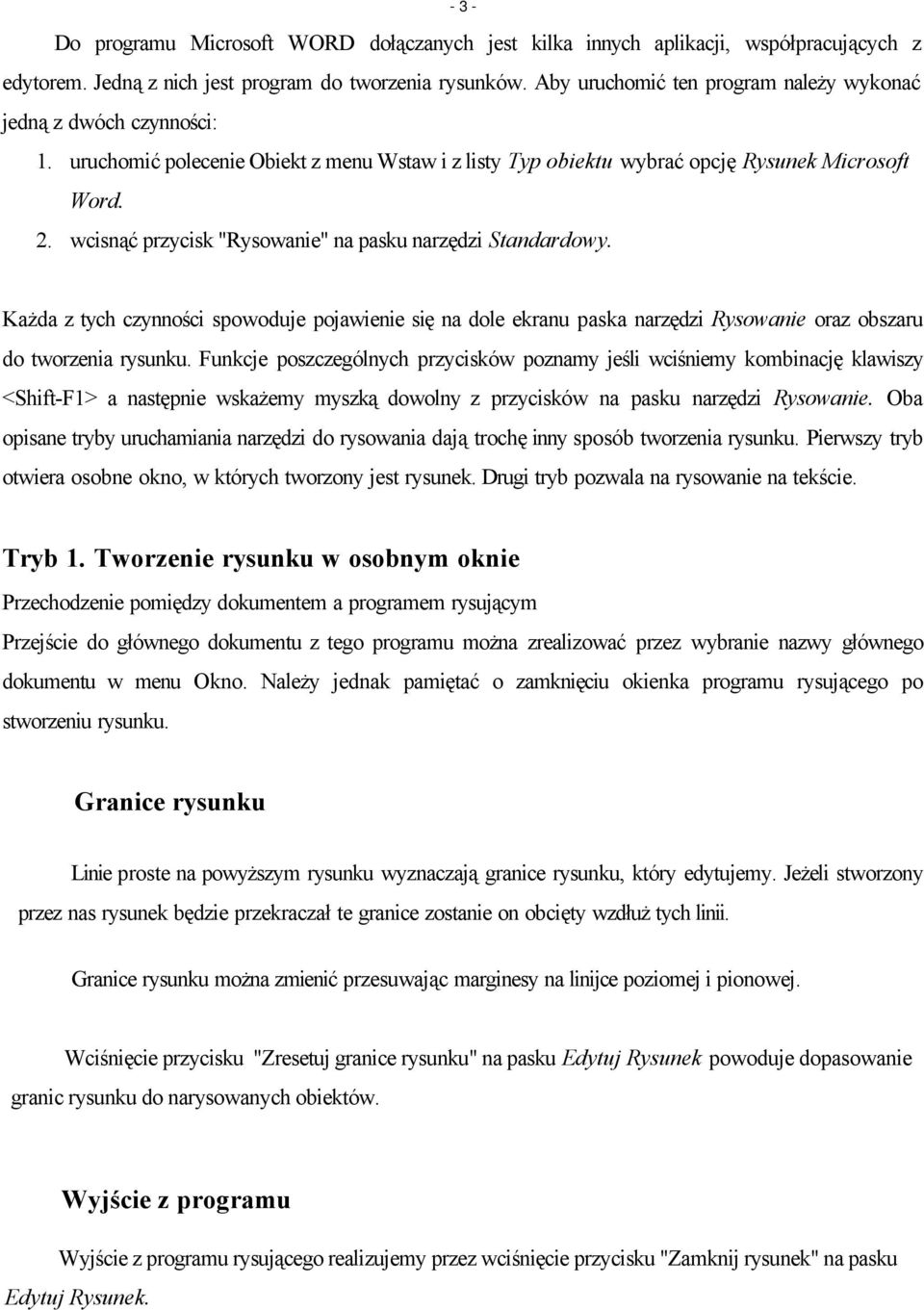

3 - 3 - Do programu Microsoft WORD dołączanych jest kilka innych aplikacji, współpracujących z edytorem. Jedną z nich jest program do tworzenia rysunków. Aby uruchomić ten program należy wykonać jedną z dwóch czynności: 1. uruchomić polecenie Obiekt z menu Wstaw i z listy Typ obiektu wybrać opcję Rysunek Microsoft Word. 2. wcisnąć przycisk "Rysowanie" na pasku narzędzi Standardowy. Każda z tych czynności spowoduje pojawienie się na dole ekranu paska narzędzi Rysowanie oraz obszaru do tworzenia rysunku. Funkcje poszczególnych przycisków poznamy jeśli wciśniemy kombinację klawiszy <Shift-F1> a następnie wskażemy myszką dowolny z przycisków na pasku narzędzi Rysowanie. Oba opisane tryby uruchamiania narzędzi do rysowania dają trochę inny sposób tworzenia rysunku. Pierwszy tryb otwiera osobne okno, w których tworzony jest rysunek. Drugi tryb pozwala na rysowanie na tekście. Tryb 1. Tworzenie rysunku w osobnym oknie Przechodzenie pomiędzy dokumentem a programem rysującym Przejście do głównego dokumentu z tego programu można zrealizować przez wybranie nazwy głównego dokumentu w menu Okno. Należy jednak pamiętać o zamknięciu okienka programu rysującego po stworzeniu rysunku. Granice rysunku Linie proste na powyższym rysunku wyznaczają granice rysunku, który edytujemy. Jeżeli stworzony przez nas rysunek będzie przekraczał te granice zostanie on obcięty wzdłuż tych linii. Granice rysunku można zmienić przesuwając marginesy na linijce poziomej i pionowej. Wciśnięcie przycisku "Zresetuj granice rysunku" na pasku Edytuj Rysunek powoduje dopasowanie granic rysunku do narysowanych obiektów. Wyjście z programu Wyjście z programu rysującego realizujemy przez wciśnięcie przycisku "Zamknij rysunek" na pasku Edytuj Rysunek.

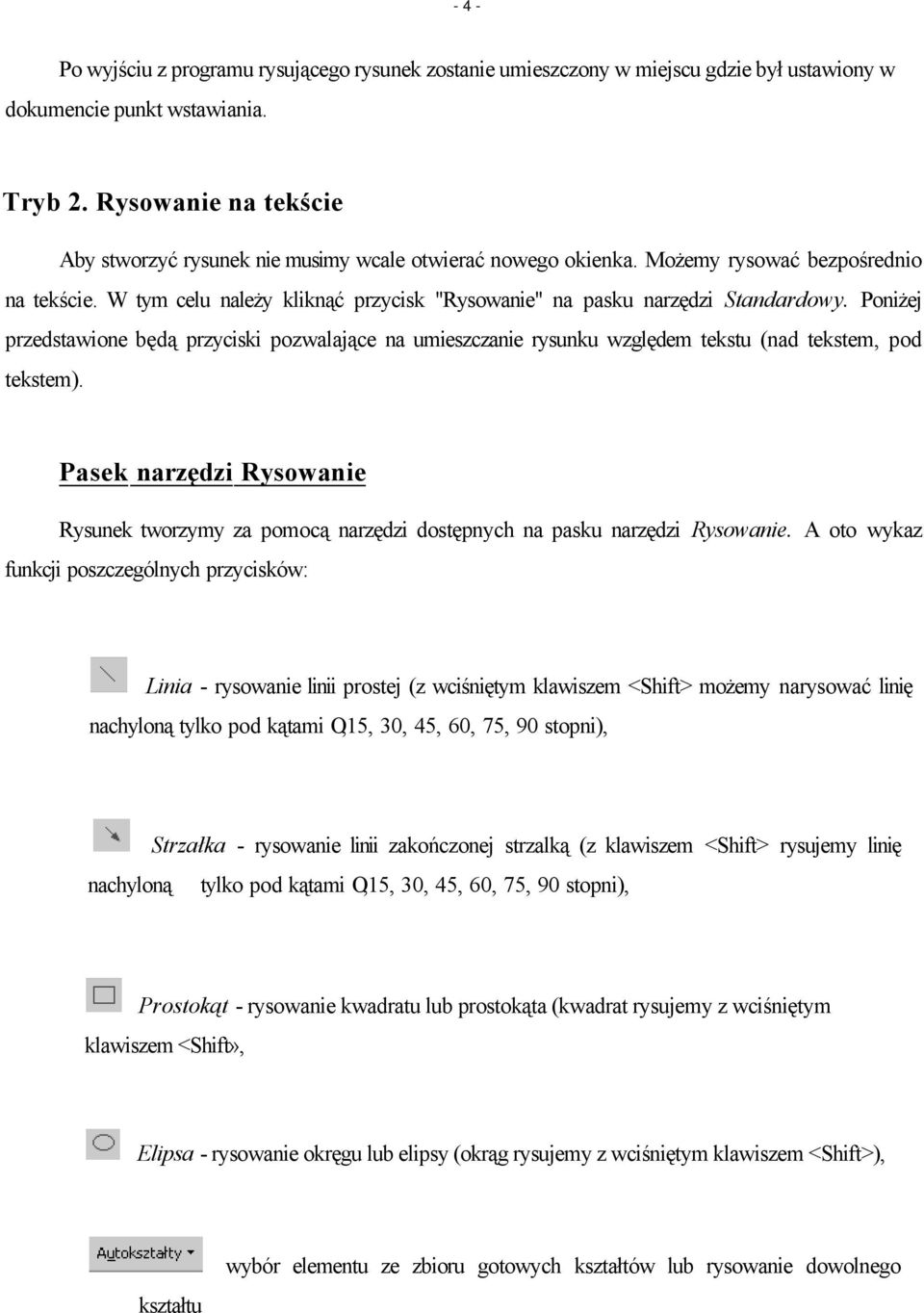

4 - 4 - Po wyjściu z programu rysującego rysunek zostanie umieszczony w miejscu gdzie był ustawiony w dokumencie punkt wstawiania. Tryb 2. Rysowanie na tekście Aby stworzyć rysunek nie musimy wcale otwierać nowego okienka. Możemy rysować bezpośrednio na tekście. W tym celu należy kliknąć przycisk "Rysowanie" na pasku narzędzi Standardowy. Poniżej przedstawione będą przyciski pozwalające na umieszczanie rysunku względem tekstu (nad tekstem, pod tekstem). Pasek narzędzi Rysowanie Rysunek tworzymy za pomocą narzędzi dostępnych na pasku narzędzi Rysowanie. A oto wykaz funkcji poszczególnych przycisków: Linia - rysowanie linii prostej (z wciśniętym klawiszem <Shift> możemy narysować linię nachyloną tylko pod kątami O, 15, 30, 45, 60, 75, 90 stopni), nachyloną Strzałka - rysowanie linii zakończonej strzalką (z klawiszem <Shift> rysujemy linię tylko pod kątami O, 15, 30, 45, 60, 75, 90 stopni), Prostokąt - rysowanie kwadratu lub prostokąta (kwadrat rysujemy z wciśniętym klawiszem <Shift», Elipsa - rysowanie okręgu lub elipsy (okrąg rysujemy z wciśniętym klawiszem <Shift>), kształtu wybór elementu ze zbioru gotowych kształtów lub rysowanie dowolnego

5 - 5 - Po wybraniu dowolnego z powyższych przycisków kursor myszki przyjmuje kształt krzyżyka "+". Narysowanie obiektu polega na ustawieniu "+" w miejscu gdzie ma być początek obiektu, wciśnięciu lewy przycisk myszki i pociągnięciu do miejsca gdzie ma być koniec obiektu. Zwolnienie przycisku myszki oznacza la kończenie rysowania. Wyjątkiem jest rysowanie dowolnego kształtu. Tutaj przy zwolnionym przycisku myszki rysujemy linię prostą (kliknięcie oznacza koniec odcinka) a przy wciśniętym krzywą. Zakończenie rysowania kształtu uzyskujemy przez podwójne kliknięcie. Uwaga!!! Wciśnięcie klawisza <Ctrl> podczas rysowania prostokątów, luków lub krzywych spowoduje rysowanie,tych obiektów od środka w kierunku na zewnątrz. Kasowanie obiektu podczas rysowania Podczas rysowania możemy zrezygnować z obiektu jeżeli wciśniemy klawisz <Esc>. Przyciski określające cechy obiektów: Kolor wypełnienia - zmiana koloru wypełnienia dla zaznaczonego obiektu zamkniętego (prostokąt, elipsa, krzywa zamknięta) obejmująca kolory, tekstury, gradienty, desenie, Kolor linii - zmiana koloru zarysu dla zaznaczonego obiektu

6 - 6 - Kolor czcionki- zmiana koloru czcionki Styl linii - zmiana grubości i rodzaju zarysu dla zaznaczonego obiektu Styl kreskowany - wybór kreskowanego zarysu dla zaznaczonego obiektu Styl strzałki - wybór stylu strzałki dla zaznaczonej linii lub strzałki Cień - ustawienie rodzaju cienia dla obiektu 3- W - ustawienie rodzaju trójwymiarowego efektu dla obiektu Uwaga!!! Aby cechy określane przez powyższe przyciski stały się cechami domyślnymi (ustawianymi dla nowo tworzonych obiektów) należy wskazać obiekt a następnie wcisnąć na pasku Rysowanie przycisk Rysuj (lub kliknąć na obiekcie prawym przyciskiem myszki) i z menu wybrać opcję: Ustawienia domyślne Autokształtu. Zaznacz obiekty - zaznaczenie obiektu rysunkowego w celu wykonania na nim jakiejś operacji (zaznaczony obiekt zostąje otoczony białymi kwadracikami - uchwytami) - obiekt

7 - 7 - zaznaczamy przez wskazanie kursorem myszki jego zarysu lub wypełnienia Geśli je posiada), Pole tekstowe - utworzenie pola tekstowego (miejsca gdzie w rysunku możemy umieścić tekst). Pole tekstu tworzymy podobnie jak prostokąt. Wstaw obiekt WordArt - wstawienie obiektu z Galerii Nachodzenie obiektów na siebie Tworzone obiekty mogą na siebie zachodzić. Aby można było je przesuwać względem siebie należy wcisnąć przycisk Rysuj, wybrać opcję Kolejność a następnie jedną z opcji kolejnego menu: Grupowanie obiektów Grupowanie daje możliwość traktowania kilku obiektów jako całość. Obiekty grupujemy wtedy, gdy chcemy wykonywać na nich takie same operacje. Aby zgrupować obiekty należy zaznaczyć wszystkie te, które mają tworzyć grupę a następnie wcisnąć przycisk "Rysuj" na pasku Rysowanie (lub kliknąć na grupie lewym przyciskiem myszki i wybrać z menu opcję Grupowanie) a następnie wybrać opcję Grupuj. Grupuj zgrupowanie zaznaczonych obiektów

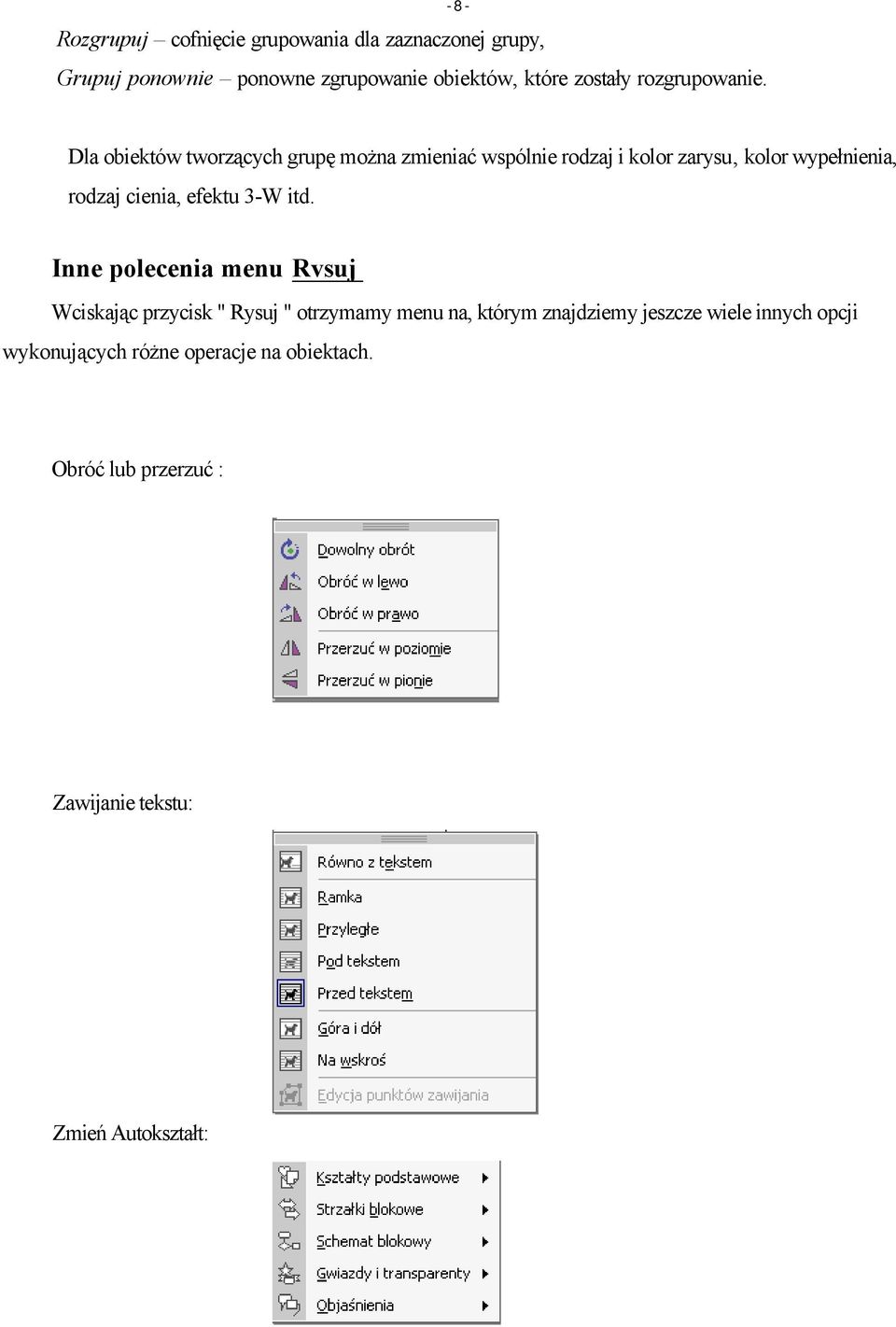

8 Rozgrupuj cofnięcie grupowania dla zaznaczonej grupy, Grupuj ponownie ponowne zgrupowanie obiektów, które zostały rozgrupowanie Dla obiektów tworzących grupę można zmieniać wspólnie rodzaj i kolor zarysu, kolor wypełnienia, rodzaj cienia, efektu 3-W itd. Inne polecenia menu Rvsuj Wciskając przycisk " Rysuj " otrzymamy menu na, którym znajdziemy jeszcze wiele innych opcji wykonujących różne operacje na obiektach. Obróć lub przerzuć : Zawijanie tekstu: Zmień Autokształt:

9 - 9 - Siatka: Siatka powoduje lub likwiduje (w zależności od ustawienia opcji w okienku dialogowym, które się pojawi po wciśnięciu przycisku) przyciąganie obiektów do siatki (niewidzialne linie pokrywające obszar rysunku) podczas ich przemieszczania lub tworzenia. Posuń przenosi wybrane obiekty o niewielki odcinek w górę, w dół, w lewo lub w prawo. Wyrównaj wyrównywanie wybranych obiektów lub ich równomierne rozkładanie z wybraną opcją: Edycja punktów - zmiana kształtu dla zaznaczonego obiektu (odnosi się do obiektów rysowanych po wciśnięciu przycisków Linia, Strzałka, Linia krzywa, Dowolny kształt oraz Bazgroły). Tworzenie znaku wodnego Wykorzystując technikę tworzenia rysunków bezpośrednio na tekście możemy dla dokumentu stworzyć znak wodny. Znak wodny jest to tekst lub rysunek (np. znak firmowy, nazwa firmy itp.), który pojawia się na każdej stronie dokumentu. Tworzymy go wykorzystując polecenie Nagłówek i stopka. Jednak w

10 odróżnieniu od nagłówka i stopka nie musi znajdować się u góry lub u dołu strony, może być umieszczony w każdym jej punkcie. Algorytm utworzenia znaku wodnego: 1. wciśnij przycisk "Rysowanie" na pasku narzędzi Standardowy, żeby wyświetlić pasek narzędzi do rysowania, 2. uruchom polecenie Nagłówek i stopka z menu Widok, 3. na pasku narzędzi nagłówka i stopki wciśnij przycisk Przełączanie warstwy tekstu głównego, 4. korzystając z przycisków na pasku narzędzi do rysowania narysuj odpowiedni znak wodny w dowolnym miejscu strony, 5. kliknij na utworzonym rysunku prawym przyciskiem myszy a następnie z wyświetlonego menu wybierz opcję Formatuj Autokształt. Na karcie Otaczanie ustaw opcję Brak. Z tego samego menu wybierz teraz opcję Kolejność i z podmenu wybierz Przesuń za tekst, 6. kliknij przycisk Zamknij na pasku narzędzi nagłówka i stopki. Wykorzystanie do znaku wodnego importowanego rysunku Jeżeli chcemy wykorzystać jako znak wodny gotowy rysunek to zamiast punktu czwartego algorytmu uruchom polecenie Obraz z menu Wstaw. Formatowanie rysunku Skalowanie i wycinanie fraqmentów rysunku Skalowanie z zachowaniem proporcji Aby zmienić rozmiar rysunku z zachowaniem jego proporcji należy chwycić za jeden z jego narożnych punktów charakterystycznych i pociągnąć na zewnątrz (powiększanie) lub do środka

11 (pomniejszanie) Deformacja rysunku Ciągnięcie za jeden z punktów charakterystycznych znajdujących się na boku rysunku prowadzi do deformacji rysunku. Czasami tego typu deformacja jest pożądana. Wycinanie fragmentu rysunku Aby wyciąć fragment rysunku lub dodać mu więcej pustego pola należy najpierw wyświetlić pasek narzędzi Rysunek. Sterowanie obrazem, jasność i kontrast rysunku Przycisk "Przytnij" na pasku narzędzi Obraz pozwala na przycięcie obrazu. Przycisk "Sterowanie obrazem pozwala na zamianę rysunku na rysunek czarno-biały lub rysunek odcieniach odcieniach szarości. Kolejne kliknięcia w przycisk "Więcej kontrastu" zwiększają kontrast rysunku. Zmniejszanie kontrastu uzyskujemy przez klikanie w przycisk "Mniej kontrastu". Rozjaśnienie i zaciemnienie kolorów na rysunku uzvskujemy za pomocą przycisków "Większe rozjaśnienie" i "Mniejsze rozjaśnienie.
