1 Karta charakterystyki online DBS60E-TJAK01024 DBS60 Core

2 A B C D E F Informacje do zamówienia Typ Nr artykułu DBS60E-TJAK Rysunek może się różnić Więcej wersji urządzeń i akcesoriów Szczegółowe dane techniczne Wydajność Liczba impulsów na obrót H I J K L M N O P Q R S T Krok pomiarowy Odchyłka kroku pomiarowego 90 elektronicznie/liczba impulsów na obrót ± 18 / liczba impulsów na obrót Granice błędu Odchyłka kroku pomiarowego x 3 Kąt detekcji 0,5 ± 5% Czas inicjalizacji < 5 ms 1) 1) Po upływie tego czasu odczyty sygnału są ważne. Dane elektryczne Interfejs elektryczny 4,5 V... 5,5 V, TTL/RS422 1) Typ przyłącza Przewód, 8 żył, uniwersalny, 1,5 m 2) Prąd roboczy Prąd obciążenia Częstotliwość wyjściowa 300 khz 3) Sygnał odniesienia, liczba 1 Sygnał odniesienia, pozycja Zabezpieczenie przed zamianą biegunów Odporność wyjść na zwarcie 4) 50 ma (bez obciążenia) 30 ma, na jeden kanał 90, elektryczny, powiązany logicznie z A i B MTTFd: czas do niebezpiecznej awarii 500 lat(a) (EN ISO ) 5) 1) 6-kanałowy, jeśli w opisie nie podano inaczej. 2) Uniwersalne przyłącze przewodu jest tak umiejscowione, aby możliwe było jego poprowadzenie bez zagięć w kierunku kątowym lub osiowym. 3) Do 450 khz na zamówienie. 4) Zwarcie do innego kanału lub masy dopuszczalne przez maks. 60 s. Brak ochrony przed zwarciem pomiędzy kanałem a obwodem US. 5) W przypadku tego produktu chodzi o produkt standardowy, a nie o część zabezpieczającą w rozumieniu dyrektywy maszynowej. Obliczenie na podstawie nominalnego obciążenia części, średniej temperatury otoczenia 40 C, częstości stosowania 8760 h/rok. Wszystkie awarie elektroniczne są uważane za awarie niebezpieczne. Szczegółowe informacje patrz dokument nr ENKODER SICK Karta charakterystyki online :20:17 Informacje mogą ulec zmianie bez powiadomienia

3 Dane mechaniczne Wykonanie mechaniczne Otwór przelotowy Średnica wałka lub otworu 5/8 Rodzaj kołnierza/wspornik antyrotacyjny Wspornik antyrotacyjny 2-stronny, otwory podłużne, rozstaw otworów 63 mm 83 mm Masa 0,25 kg 1) Materiał, wał Materiał, kołnierz Materiał, obudowa Materiał, przewód Moment rozruchowy Moment obrotowy roboczy Dopuszczalny przesuw wałka osiowy statyczny/dynamiczny Dopuszczalny przesuw wałka promieniowy statyczny/dynamiczny Stal nierdzewna Aluminium Aluminium PVC 0,5 Ncm (+20 C) 0,4 Ncm (+20 C) ± 0,5 mm / ± 0,2 mm 2) ± 0,3 mm / ± 0,1 mm 2) Prędkość obrotowa pracy min ¹ 3) Maksymalna prędkość obrotowa robocza min ¹ 4) Moment bezwładności wirnika Żywotność łożysk Przyspieszenie kątowe 50 gcm² 3,6 x 10^9 obrotów rad/s² 1) Odnosi się do enkodera z przyłączem wtyku lub z przewodem z przyłączem wtyku. 2) Nie dotyczy wspornika antyrotacyjnego C i K. 3) Przy projektowaniu zakresu temperatur roboczych należy wziąć pod uwagę ciepło własne na poziomie 2,6 K na 1000 obr./min. 4) Maksymalna prędkość, która nie prowadzi do mechanicznego uszkodzenia enkodera. Możliwy wpływ na trwałość użytkową i jakość sygnału. Prosimy o przestrzeganie maksymalnej częstotliwości wyjściowej. Dane dotyczące otoczenia EMC Wg EN i EN Stopień ochrony IP65, po stronie obudowy (wg IEC 60529) 1) Dopuszczalna względna wilgotność powietrza IP65, po stronie wałka (wg IEC 60529) Zakres temperatury roboczej 20 C C 2) 90 % (Niedopuszczalna kondensacja wilgoci na tarczy kodowej i optyce) Zakres temperatur składowania 40 C C, bez opakowania Odporność na wstrząsy 250 g, 3 ms (wg EN ) Odporność na drgania 30 g, 10 Hz Hz (wg EN ) 1) Przy zamontowanym kontrawtyku. 2) Wartości te odnoszą się do wszystkich wykonań mechanicznych wraz z zalecanymi akcesoriami, o ile nie wskazano inaczej. Klasyfikacje ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss :20:17 Karta charakterystyki online Informacje mogą ulec zmianie bez powiadomienia ENKODER SICK 3

4 A B C D E F ECl@ss ECl@ss ECl@ss ETIM 5.0 ETIM 6.0 EC EC UNSPSC Rysunek wymiarowy (Wymiary w mm) Wersja z otworem przelotowym z zaciskiem przednim, przyłącze przewodu, wspornik antyrotacyjny 2-stronny, otwory podłużne, rozstaw otworów 63 mm 83 mm 9.4 (0.37) 41.8 (1.65) ( ) H I J K L M N O P Q R S T 1 50 (1.97) Ø X F7 Ø X F7 Ø 58 (2.28) Wartości XF7 patrz tabela Średnica wałka typ otwór przelotowy, zacisk przedni 1 Oznaczenie impulsu zerowego na obudowie 2 Oznaczenie impulsu zerowego na kołnierzu pod wspornikiem antyrotacyjnym Typ Wersja z otworem przelotowym zacisk z przodu DBS60x-TAxxxxxxxx DBS60x-T1xxxxxxxx DBS60x-TBxxxxxxxx DBS60x-T2xxxxxxxx DBS60x-TCxxxxxxxx DBS60x-T3xxxxxxxx DBS60x-TDxxxxxxxx DBS60x-T4xxxxxxxx DBS60x-TExxxxxxxx DBS60x-T5xxxxxxxx DBS60x-TFxxxxxxxx DBS60x-T6xxxxxxxx DBS60x-TGxxxxxxxx DBS60x-T7xxxxxxxx DBS60x-THxxxxxxxx DBS60x-T8xxxxxxxx 2 6 mm 8 mm 3/8 10 mm 12 mm 1/2 14 mm 15 mm DBS60x-TJxxxxxxxx 5/8 25 (0.98) 4 ENKODER SICK Karta charakterystyki online :20:17 63 (2.48) 83 (3.27) 94 (3.70) Informacje mogą ulec zmianie bez powiadomienia

5 Propozycja montażu Wersja z otworem przelotowym zacisk z przodu min. 15 (0.59) Ø X J7 Strona użytkownika Typ Wersja z otworem przelotowym zacisk z przodu DBS60x-TAxxxxxxxx DBS60x-T1xxxxxxxx DBS60x-TBxxxxxxxx DBS60x-T2xxxxxxxx DBS60x-TCxxxxxxxx DBS60x-T3xxxxxxxx DBS60x-TDxxxxxxxx DBS60x-T4xxxxxxxx DBS60x-TExxxxxxxx DBS60x-T5xxxxxxxx DBS60x-TFxxxxxxxx DBS60x-T6xxxxxxxx DBS60x-TGxxxxxxxx DBS60x-T7xxxxxxxx DBS60x-THxxxxxxxx DBS60x-T8xxxxxxxx 6 mm 8 mm 3/8 10 mm 12 mm 1/2 14 mm 15 mm DBS60x-TJxxxxxxxx 5/8 Przyporządkowanie styków Widok wtyczki urządzenia M12/M23 na przewodzie/obudowie Kolor żył (przyłącze przewodu) Wtyk M12, 8 pinów Wtyk M23, 12 pinów Objaśnienie Brązowy 1 6 A- Przewód sygnałowy Biały 2 5 A Przewód sygnałowy Czarny 3 1 B- Przewód sygnałowy Różowy 4 8 B Przewód sygnałowy Żółty 5 4 Z- Przewód sygnałowy Liliowy 6 3 Z Przewód sygnałowy Kolor niebieski 7 10 GND Przyłącze masy :20:17 Karta charakterystyki online Informacje mogą ulec zmianie bez powiadomienia ENKODER SICK 5

6 A B C D E F Kolor żył (przyłącze przewodu) Wtyk M12, 8 pinów Wtyk M23, 12 pinów Objaśnienie Czerwony U s Napięcie zasilające Nieprzyporządkowany Nieprzyporządkowany Nieprzyporządkowany Nieprzyporządkowany Nieprzyporządkowany Nieprzyporządkowany Nieprzyporządkowany Nieprzyporządkowany Ekran Ekran Ekran Ekran Ekran połączony z o- budową enkodera Analiza prędkości obrotowej Pulses per revolution H I J K L M N O P Q R S T Speed N [min -1 ] 6 ENKODER SICK Karta charakterystyki online :20:17 Informacje mogą ulec zmianie bez powiadomienia

7 Wyjścia sygnałów Wyjścia sygnałów dla interfejsów elektrycznych TTL i HTL Zgodnie z ruchem wskazówek zegara, patrząc na wałek enkodera w kierunku A, por. rysunek wymiarowy. Napięcie zasilające Wyjście 4,5 V... 5,5 V TTL 10 V V TTL 10 V V HTL 4,5 V V Uniwersalne TTL/HTL 4,5 V V TTL Zalecane akcesoria Więcej wersji urządzeń i akcesoriów Krótki opis Typ Nr artykułu Adapter wałka średnica wałka 6 mm, średnica zewnętrzna 5/8" (15,875 mm), Tworzywo sztuczne SPZ-58Z-006-P Tuleja zaciskowa metalowa do wersji z otworem nieprzelotowym, średnica wałka 8 mm, SPZ-58Z-008-M średnica wałka 8 mm, średnica zewnętrzna 5/8" (15,875 mm), Tworzywo sztuczne SPZ-58Z-008-P Tuleja zaciskowa metalowa do wersji z otworem nieprzelotowym, średnica wałka 10 mm, SPZ-58Z-010-M :20:17 Karta charakterystyki online Informacje mogą ulec zmianie bez powiadomienia ENKODER SICK 7

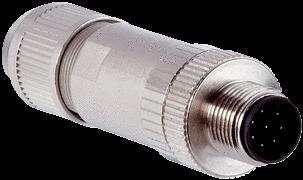

8 A B C D E F Krótki opis Typ Nr artykułu średnica wałka 10 mm, średnica zewnętrzna 5/8" (15,875 mm), Tworzywo sztuczne Tuleja zaciskowa metalowa do wersji z otworem nieprzelotowym, średnica wałka 11 mm, Tuleja zaciskowa metalowa do wersji z otworem nieprzelotowym, średnica wałka 12 mm, średnica wałka 12 mm, średnica zewnętrzna 5/8" (15,875 mm), Tworzywo sztuczne Tuleja zaciskowa metalowa do wersji z otworem nieprzelotowym, średnica wałka 14 mm, średnica wałka 14 mm, średnica zewnętrzna 5/8" (15,875 mm), Tworzywo sztuczne SPZ-58Z-010-P SPZ-58Z-011-M SPZ-58Z-012-M SPZ-58Z-012-P SPZ-58Z-014-M SPZ-58Z-014-P Tuleja zaciskowa metalowa do wersji z otworem nieprzelotowym, średnica wałka 15 mm, SPZ-58Z-015-M H I J K L M N O P Q R S T Złącza wtykowe i przewody średnica wałka 15 mm, średnica zewnętrzna 5/8" (15,875 mm), Tworzywo sztuczne Tuleja zaciskowa metalowa do wersji z otworem nieprzelotowym, średnica wałka 1/2" (12,7 mm), średnica wałka 1/2" (12,7 mm), średnica zewnętrzna 5/8" (15,875 mm), Tworzywo sztuczne Tuleja zaciskowa metalowa do wersji z otworem nieprzelotowym, średnica wałka 3/8" (9,525 mm), średnica wałka 3/8" (9,525 mm), średnica zewnętrzna 5/8" (15,875 mm), Tworzywo sztuczne Głowica A: Wtyk, M12, 8 pinów, prosty, kodowanie A Głowica B: - Przewód: Przyrostowy, ekranowany Głowica A: Wtyk, M23, 12 pinów, prosty Głowica B: - Przewód: HIPERFACE, SSI, Przyrostowy, ekranowany Głowica A: Przewód Głowica B: Wolny koniec przewodu Przewód: SSI, PUR, bezhalogenowy, ekranowany Głowica A: Przewód Głowica B: Wolny koniec przewodu Przewód: SSI, PUR, ekranowany Głowica A: Przewód Głowica B: Wolny koniec przewodu Przewód: SSI, PUR, bezhalogenowy, ekranowany SPZ-58Z-015-P SPZ-58Z-12Z-M SPZ-58Z-12Z-P SPZ-58Z-38Z-M SPZ-58Z-38Z-P STE-1208-GA STE-2312-G STE-2312-GX LTG-2308-MWENC LTG-2411-MW LTG-2512-MW ENKODER SICK Karta charakterystyki online :20:17 Informacje mogą ulec zmianie bez powiadomienia

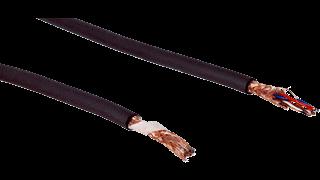

9 Krótki opis Typ Nr artykułu Głowica A: Przewód Głowica B: Wolny koniec przewodu Przewód: SSI, TTL, HTL, PUR, bezhalogenowy, ekranowany LTG-2612-MW :20:17 Karta charakterystyki online Informacje mogą ulec zmianie bez powiadomienia ENKODER SICK 9
