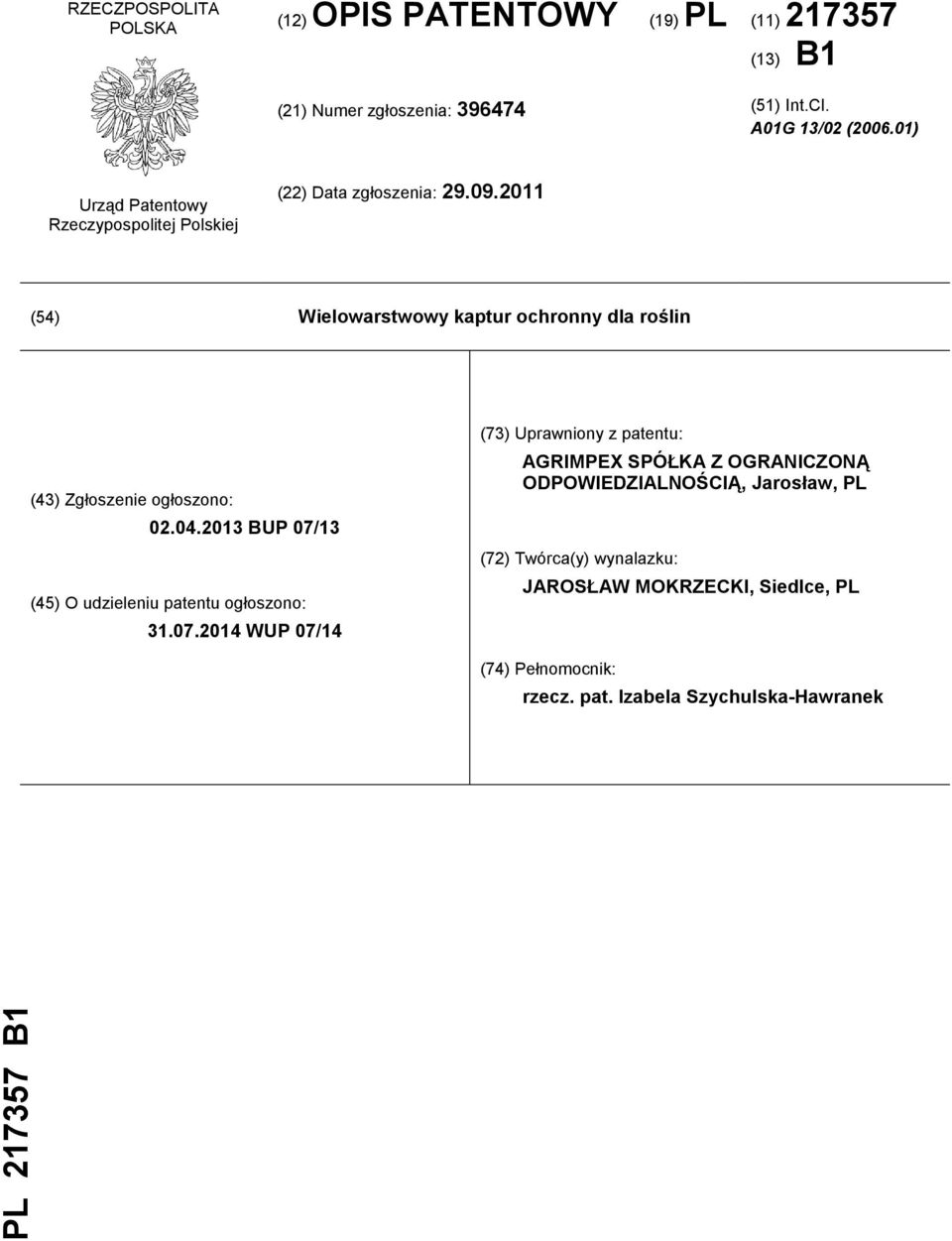

1 PL B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) (13) B1 (21) Numer zgłoszenia: (51) Int.Cl. A01G 13/02 ( ) Urząd Patentowy Rzeczypospolitej Polskiej (22) Data zgłoszenia: (54) Wielowarstwowy kaptur ochronny dla roślin (43) Zgłoszenie ogłoszono: BUP 07/13 (45) O udzieleniu patentu ogłoszono: WUP 07/14 (73) Uprawniony z patentu: AGRIMPEX SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ, Jarosław, PL (72) Twórca(y) wynalazku: JAROSŁAW MOKRZECKI, Siedlce, PL (74) Pełnomocnik: rzecz. pat. Izabela Szychulska-Hawranek

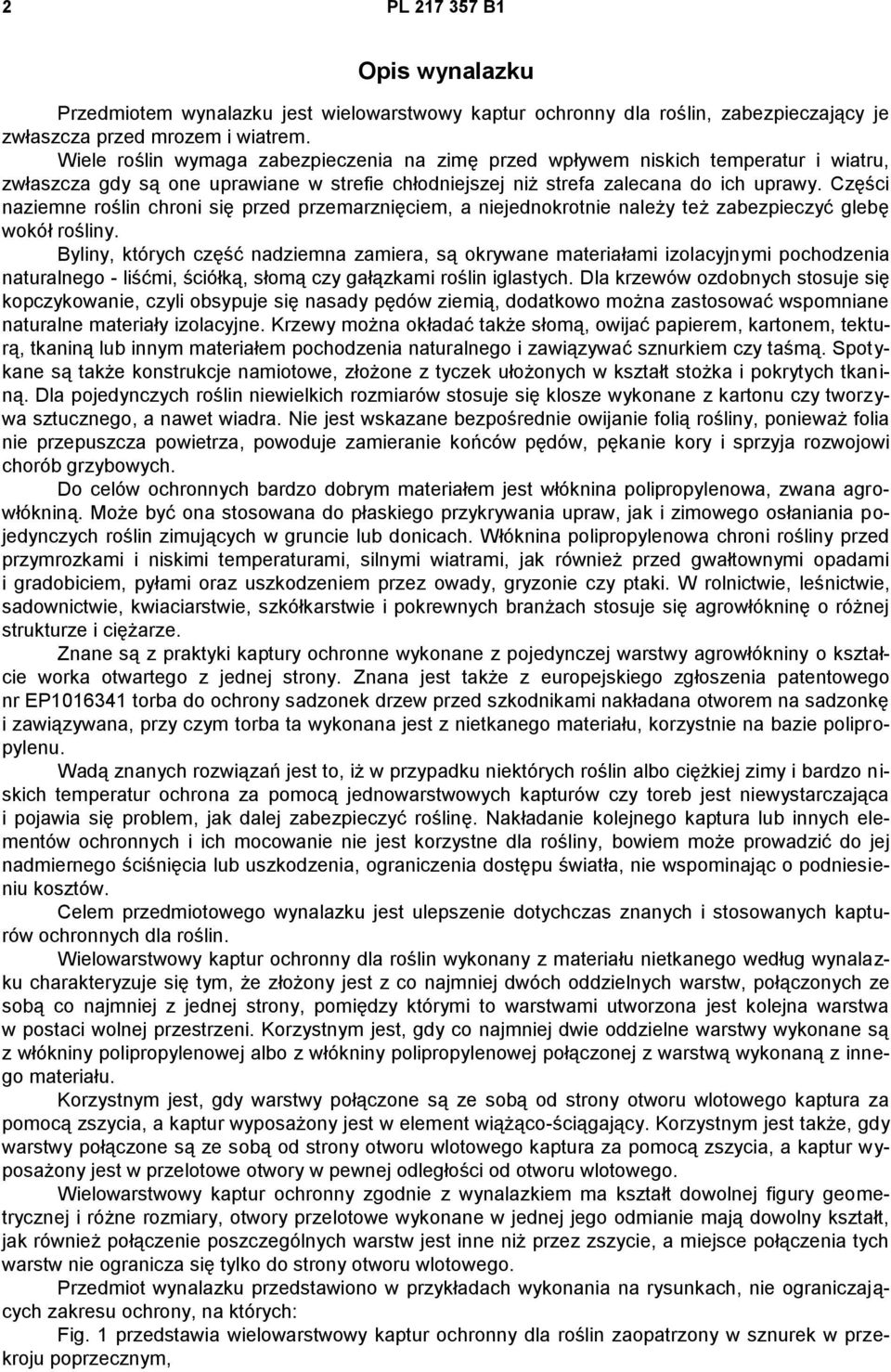

2 2 PL B1 Opis wynalazku Przedmiotem wynalazku jest wielowarstwowy kaptur ochronny dla roślin, zabezpieczający je zwłaszcza przed mrozem i wiatrem. Wiele roślin wymaga zabezpieczenia na zimę przed wpływem niskich temperatur i wiatru, zwłaszcza gdy są one uprawiane w strefie chłodniejszej niż strefa zalecana do ich uprawy. Części naziemne roślin chroni się przed przemarznięciem, a niejednokrotnie należy też zabezpieczyć glebę wokół rośliny. Byliny, których część nadziemna zamiera, są okrywane materiałami izolacyjnymi pochodzenia naturalnego - liśćmi, ściółką, słomą czy gałązkami roślin iglastych. Dla krzewów ozdobnych stosuje się kopczykowanie, czyli obsypuje się nasady pędów ziemią, dodatkowo można zastosować wspomniane naturalne materiały izolacyjne. Krzewy można okładać także słomą, owijać papierem, kartonem, tekturą, tkaniną lub innym materiałem pochodzenia naturalnego i zawiązywać sznurkiem czy taśmą. Spotykane są także konstrukcje namiotowe, złożone z tyczek ułożonych w kształt stożka i pokrytych tkaniną. Dla pojedynczych roślin niewielkich rozmiarów stosuje się klosze wykonane z kartonu czy tworzywa sztucznego, a nawet wiadra. Nie jest wskazane bezpośrednie owijanie folią rośliny, ponieważ folia nie przepuszcza powietrza, powoduje zamieranie końców pędów, pękanie kory i sprzyja rozwojowi chorób grzybowych. Do celów ochronnych bardzo dobrym materiałem jest włóknina polipropylenowa, zwana agrowłókniną. Może być ona stosowana do płaskiego przykrywania upraw, jak i zimowego osłaniania pojedynczych roślin zimujących w gruncie lub donicach. Włóknina polipropylenowa chroni rośliny przed przymrozkami i niskimi temperaturami, silnymi wiatrami, jak również przed gwałtownymi opadami i gradobiciem, pyłami oraz uszkodzeniem przez owady, gryzonie czy ptaki. W rolnictwie, leśnictwie, sadownictwie, kwiaciarstwie, szkółkarstwie i pokrewnych branżach stosuje się agrowłókninę o różnej strukturze i ciężarze. Znane są z praktyki kaptury ochronne wykonane z pojedynczej warstwy agrowłókniny o kształcie worka otwartego z jednej strony. Znana jest także z europejskiego zgłoszenia patentowego nr EP torba do ochrony sadzonek drzew przed szkodnikami nakładana otworem na sadzonkę i zawiązywana, przy czym torba ta wykonana jest z nietkanego materiału, korzystnie na bazie polipropylenu. Wadą znanych rozwiązań jest to, iż w przypadku niektórych roślin albo ciężkiej zimy i bardzo niskich temperatur ochrona za pomocą jednowarstwowych kapturów czy toreb jest niewystarczająca i pojawia się problem, jak dalej zabezpieczyć roślinę. Nakładanie kolejnego kaptura lub innych elementów ochronnych i ich mocowanie nie jest korzystne dla rośliny, bowiem może prowadzić do jej nadmiernego ściśnięcia lub uszkodzenia, ograniczenia dostępu światła, nie wspominając o podniesieniu kosztów. Celem przedmiotowego wynalazku jest ulepszenie dotychczas znanych i stosowanych kapturów ochronnych dla roślin. Wielowarstwowy kaptur ochronny dla roślin wykonany z materiału nietkanego według wynalazku charakteryzuje się tym, że złożony jest z co najmniej dwóch oddzielnych warstw, połączonych ze sobą co najmniej z jednej strony, pomiędzy którymi to warstwami utworzona jest kolejna warstwa w postaci wolnej przestrzeni. Korzystnym jest, gdy co najmniej dwie oddzielne warstwy wykonane są z włókniny polipropylenowej albo z włókniny polipropylenowej połączonej z warstwą wykonaną z innego materiału. Korzystnym jest, gdy warstwy połączone są ze sobą od strony otworu wlotowego kaptura za pomocą zszycia, a kaptur wyposażony jest w element wiążąco-ściągający. Korzystnym jest także, gdy warstwy połączone są ze sobą od strony otworu wlotowego kaptura za pomocą zszycia, a kaptur wyposażony jest w przelotowe otwory w pewnej odległości od otworu wlotowego. Wielowarstwowy kaptur ochronny zgodnie z wynalazkiem ma kształt dowolnej figury geometrycznej i różne rozmiary, otwory przelotowe wykonane w jednej jego odmianie mają dowolny kształt, jak również połączenie poszczególnych warstw jest inne niż przez zszycie, a miejsce połączenia tych warstw nie ogranicza się tylko do strony otworu wlotowego. Przedmiot wynalazku przedstawiono w przykładach wykonania na rysunkach, nie ograniczających zakresu ochrony, na których: Fig. 1 przedstawia wielowarstwowy kaptur ochronny dla roślin zaopatrzony w sznurek w przekroju poprzecznym,

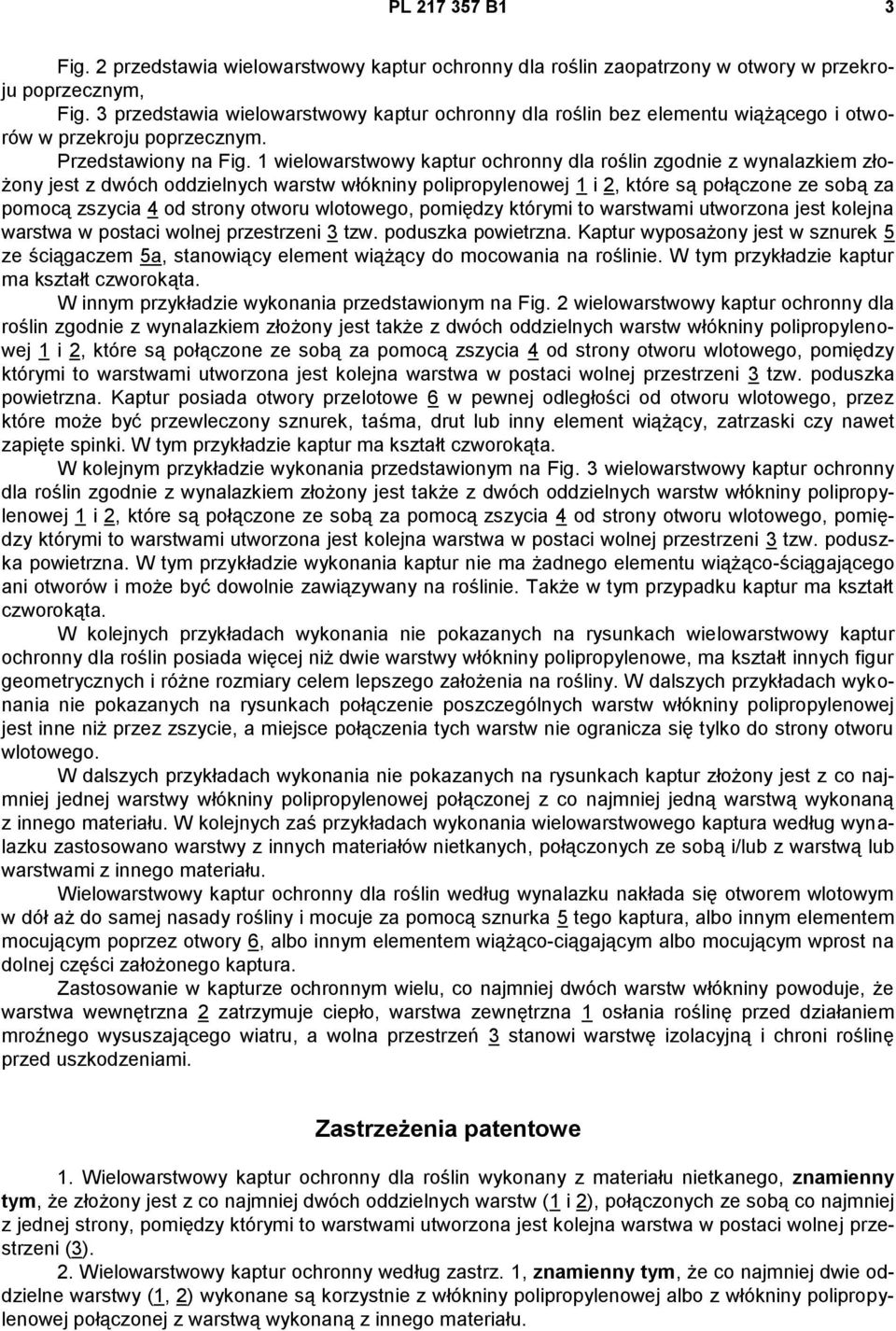

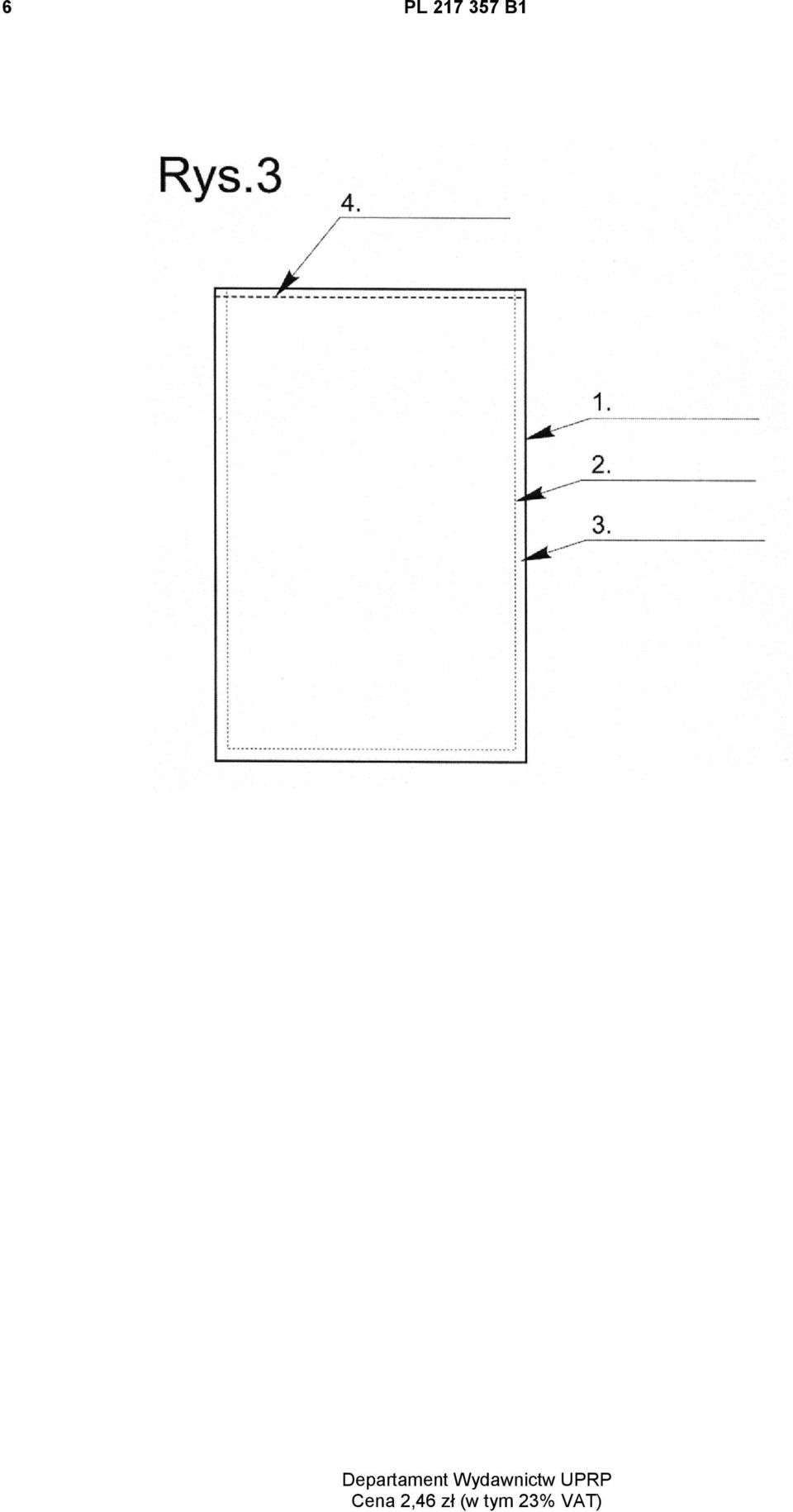

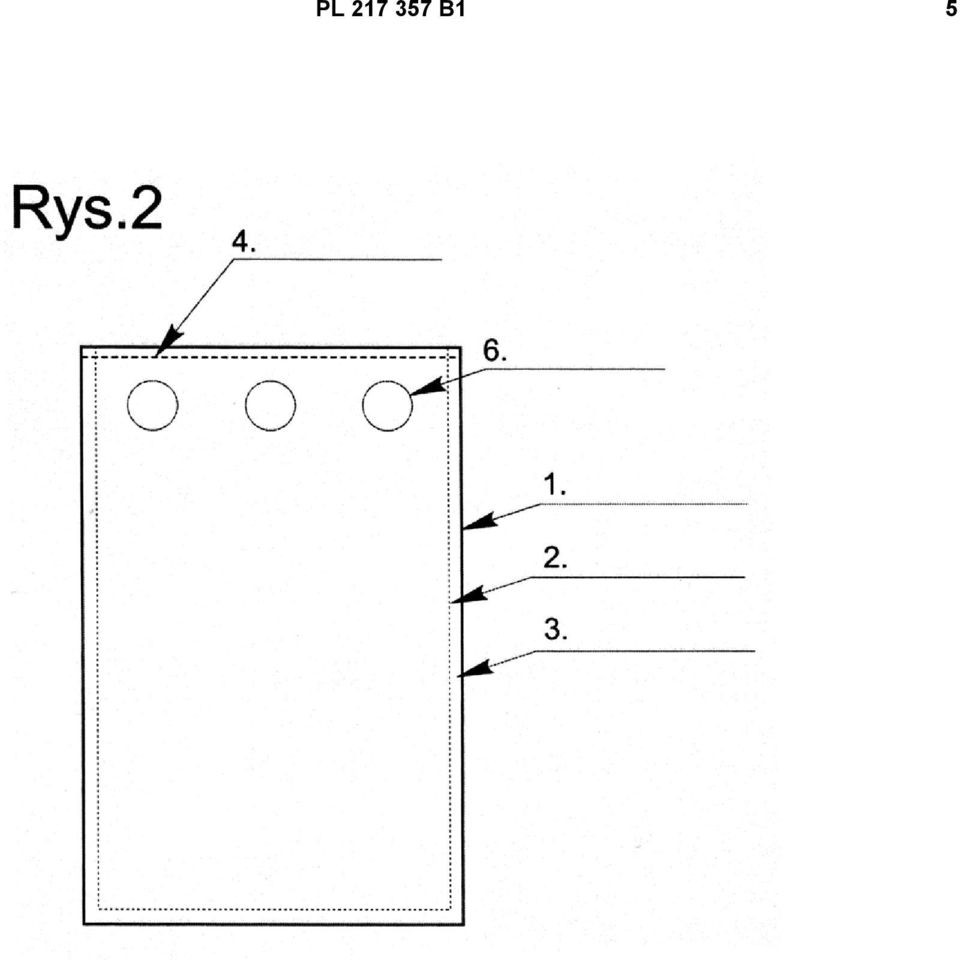

3 PL B1 3 Fig. 2 przedstawia wielowarstwowy kaptur ochronny dla roślin zaopatrzony w otwory w przekroju poprzecznym, Fig. 3 przedstawia wielowarstwowy kaptur ochronny dla roślin bez elementu wiążącego i otworów w przekroju poprzecznym. Przedstawiony na Fig. 1 wielowarstwowy kaptur ochronny dla roślin zgodnie z wynalazkiem złożony jest z dwóch oddzielnych warstw włókniny polipropylenowej 1 i 2, które są połączone ze sobą za pomocą zszycia 4 od strony otworu wlotowego, pomiędzy którymi to warstwami utworzona jest kolejna warstwa w postaci wolnej przestrzeni 3 tzw. poduszka powietrzna. Kaptur wyposażony jest w sznurek 5 ze ściągaczem 5a, stanowiący element wiążący do mocowania na roślinie. W tym przykładzie kaptur ma kształt czworokąta. W innym przykładzie wykonania przedstawionym na Fig. 2 wielowarstwowy kaptur ochronny dla roślin zgodnie z wynalazkiem złożony jest także z dwóch oddzielnych warstw włókniny polipropylenowej 1 i 2, które są połączone ze sobą za pomocą zszycia 4 od strony otworu wlotowego, pomiędzy którymi to warstwami utworzona jest kolejna warstwa w postaci wolnej przestrzeni 3 tzw. poduszka powietrzna. Kaptur posiada otwory przelotowe 6 w pewnej odległości od otworu wlotowego, przez które może być przewleczony sznurek, taśma, drut lub inny element wiążący, zatrzaski czy nawet zapięte spinki. W tym przykładzie kaptur ma kształt czworokąta. W kolejnym przykładzie wykonania przedstawionym na Fig. 3 wielowarstwowy kaptur ochronny dla roślin zgodnie z wynalazkiem złożony jest także z dwóch oddzielnych warstw włókniny polipropylenowej 1 i 2, które są połączone ze sobą za pomocą zszycia 4 od strony otworu wlotowego, pomiędzy którymi to warstwami utworzona jest kolejna warstwa w postaci wolnej przestrzeni 3 tzw. poduszka powietrzna. W tym przykładzie wykonania kaptur nie ma żadnego elementu wiążąco-ściągającego ani otworów i może być dowolnie zawiązywany na roślinie. Także w tym przypadku kaptur ma kształt czworokąta. W kolejnych przykładach wykonania nie pokazanych na rysunkach wielowarstwowy kaptur ochronny dla roślin posiada więcej niż dwie warstwy włókniny polipropylenowe, ma kształt innych figur geometrycznych i różne rozmiary celem lepszego założenia na rośliny. W dalszych przykładach wykonania nie pokazanych na rysunkach połączenie poszczególnych warstw włókniny polipropylenowej jest inne niż przez zszycie, a miejsce połączenia tych warstw nie ogranicza się tylko do strony otworu wlotowego. W dalszych przykładach wykonania nie pokazanych na rysunkach kaptur złożony jest z co najmniej jednej warstwy włókniny polipropylenowej połączonej z co najmniej jedną warstwą wykonaną z innego materiału. W kolejnych zaś przykładach wykonania wielowarstwowego kaptura według wynalazku zastosowano warstwy z innych materiałów nietkanych, połączonych ze sobą i/lub z warstwą lub warstwami z innego materiału. Wielowarstwowy kaptur ochronny dla roślin według wynalazku nakłada się otworem wlotowym w dół aż do samej nasady rośliny i mocuje za pomocą sznurka 5 tego kaptura, albo innym elementem mocującym poprzez otwory 6, albo innym elementem wiążąco-ciągającym albo mocującym wprost na dolnej części założonego kaptura. Zastosowanie w kapturze ochronnym wielu, co najmniej dwóch warstw włókniny powoduje, że warstwa wewnętrzna 2 zatrzymuje ciepło, warstwa zewnętrzna 1 osłania roślinę przed działaniem mroźnego wysuszającego wiatru, a wolna przestrzeń 3 stanowi warstwę izolacyjną i chroni roślinę przed uszkodzeniami. Zastrzeżenia patentowe 1. Wielowarstwowy kaptur ochronny dla roślin wykonany z materiału nietkanego, znamienny tym, że złożony jest z co najmniej dwóch oddzielnych warstw (1 i 2), połączonych ze sobą co najmniej z jednej strony, pomiędzy którymi to warstwami utworzona jest kolejna warstwa w postaci wolnej przestrzeni (3). 2. Wielowarstwowy kaptur ochronny według zastrz. 1, znamienny tym, że co najmniej dwie oddzielne warstwy (1, 2) wykonane są korzystnie z włókniny polipropylenowej albo z włókniny polipropylenowej połączonej z warstwą wykonaną z innego materiału.

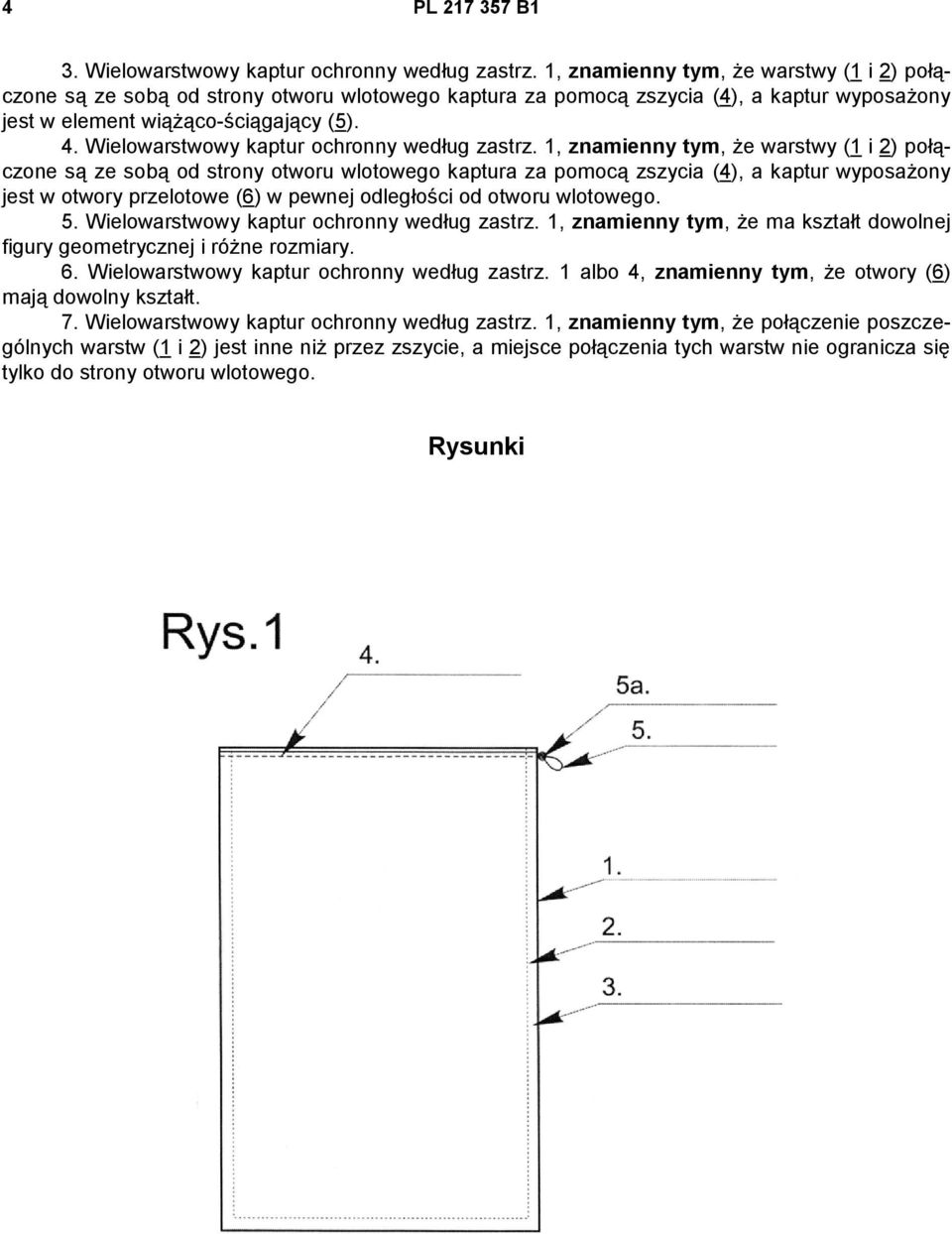

4 4 PL B1 3. Wielowarstwowy kaptur ochronny według zastrz. 1, znamienny tym, że warstwy (1 i 2) połączone są ze sobą od strony otworu wlotowego kaptura za pomocą zszycia (4), a kaptur wyposażony jest w element wiążąco-ściągający (5). 4. Wielowarstwowy kaptur ochronny według zastrz. 1, znamienny tym, że warstwy (1 i 2) połączone są ze sobą od strony otworu wlotowego kaptura za pomocą zszycia (4), a kaptur wyposażony jest w otwory przelotowe (6) w pewnej odległości od otworu wlotowego. 5. Wielowarstwowy kaptur ochronny według zastrz. 1, znamienny tym, że ma kształt dowolnej figury geometrycznej i różne rozmiary. 6. Wielowarstwowy kaptur ochronny według zastrz. 1 albo 4, znamienny tym, że otwory (6) mają dowolny kształt. 7. Wielowarstwowy kaptur ochronny według zastrz. 1, znamienny tym, że połączenie poszczególnych warstw (1 i 2) jest inne niż przez zszycie, a miejsce połączenia tych warstw nie ogranicza się tylko do strony otworu wlotowego. Rysunki

5 PL B1 5

6 6 PL B1 Departament Wydawnictw UPRP Cena 2,46 zł (w tym 23% VAT)
