Instrukcja obsługi domofonu VD-212P Strona: 0

Transkrypt

1 Instrukcja obsługi domofonu VD-212P Strona: 0

2 UWAGA! PROSIMY O UWAŻNE ZAPOZNANIE SIĘ Z TREŚCIĄ NINIEJSZEJ INSTRUKCJI PRZED ZAINSTALOWANIEM I URUCHOMIENIEM DOMOFONU Spis treści 1. Uwagi i ostrzeżenia 1 2. Wstęp 2 3. Elementy zestawu 3 4. Wyposażenie dodatkowe 3 5. Opis unifonu i panelu zewnętrznego 4 6. Instalacja panelu zewnętrznego 5 7. Instalacja unifonu 5 8. Łączenie elementów zestawu 6 9. Schematy połączeniowe Obsługa domofonu Szyld panelu wejściowego Parametry techniczne 10 Panel zewnętrzny VO Unifon VFI Zasilacz sieciowy VP-18D Regulacja i usuwanie niesprawności Uwagi i ostrzeżenia Aby zapewnić prawidłową pracę domofonu oraz jego wieloletnią trwałość należy stosować się do poniższych zaleceń: - Nie umieszczać urządzeń w miejscach o dużym natężeniu pól elektromagnetycznych np. w sąsiedztwie sprzętu elektronicznego, takiego jak komputery, telewizory, odbiorniki satelitarne itp. - Nie instalować elementów zestawu w miejscach narażonych na zalewanie lub dużą wilgotność. Nadmierna wilgotność lub obecność wszelkiego rodzaju cieczy, mogących dostać się do wnętrza urządzeń, może powodować korozję układów elektronicznych i uszkodzenie. - Nie instalować unifonu w miejscach narażonych na przegrzewanie. Wysokie temperatury skracają żywotność elementów elektronicznych, z których jest on zbudowany. -Do instalacji stosować przewody zgodne z wymaganiami podanymi w niniejszej instrukcji lub lepsze - Chronić elementy zestawu przed wstrząsami i uderzeniami. - Odłączać zasilanie, jeśli domofon nie będzie używany. Instrukcja obsługi domofonu VD-212P Strona: 1

3 2. Wstęp Domofon VD-212P jest eleganckim i nowoczesnym urządzeniem służącym do komunikacji głosowej między domownikami a osobą znajdującą się przed wejściem oraz zdalnego otwierania wejścia i bramy wjazdowej. Unikalną zaletą tego domofonu jest możliwość przełączenia go w tryb pracy 2-lokatorskiej, co pozwala na rozbudowę zestawu w system obsługujący dwa niezależne lokale, korzystające ze wspólnego wejścia (np. furtki) i bramy. Inną cenną zaletą domofonu VD-212P jest prostota instalacji wynikająca z tego, że wszystkie elementy urządzenia, nawet przy największym stopniu rozbudowy, są łączone ze sobą przewodem 2-żyłowym i są zasilane z jednego, wspólnego zasilacza należącego do zestawu. W skład zestawu wchodzi panel wejściowy VO-401 z metalową osłoną, unifon (słuchawka) VI-212 z uchwytem montażowym, zasilacz VP-18D oraz elementy montażowe. Elementem zewnętrznym domofonu jest panel wejściowy VO-401, przystosowany do montażu natynkowego. Posiada on obudowę z pasywowanego stopu aluminium, wbudowany mikrofon, głośnik, podwójny przycisk wywołania (gongu) z podświetlanym szyldem na wpisanie nazwiska lokatora/lokatorów. Ewentualną zmianę trybu pracy domofonu z 1-lokatorskiego na 2-lokatorski bądź odwrotnie realizuje się w prosty sposób, zdejmując lub zakładając jedną zworkę umieszczoną wewnątrz panelu wejściowego. Wewnątrz panelu znajdują się elementy regulacyjne toru fonii, dostępne po zdjęciu przedniej pokrywy obudowy. Za ich pomocą można dostosować głośność dźwięku z głośnika panelu oraz głośność w słuchawce do własnych wymagań i warunków otoczenia. W celu zabezpieczenia panelu przed bezpośrednim wpływem opadów atmosferycznych stosuje się metalową osłonę. Unifon VI-212 jest przeznaczony do montażu na ścianie. Posiada on przycisk nawiązywania łączności, przełącznik głośności gongu, przycisk sterujący otwarciem drzwi oraz przełącznik wyboru lokalu (lokal 1 lub lokal 2). Jeśli urządzenie ma pracować jako 2-lokatorskie lub chcemy umożliwić łączność wewnętrzną między domownikami w obrębie jednego lokalu, to do zestawu należy dokupić dodatkowe unifony VI-212 (w całym systemie może pracować do 4 unifonów). Instrukcja obsługi domofonu VD-212P Strona: 2

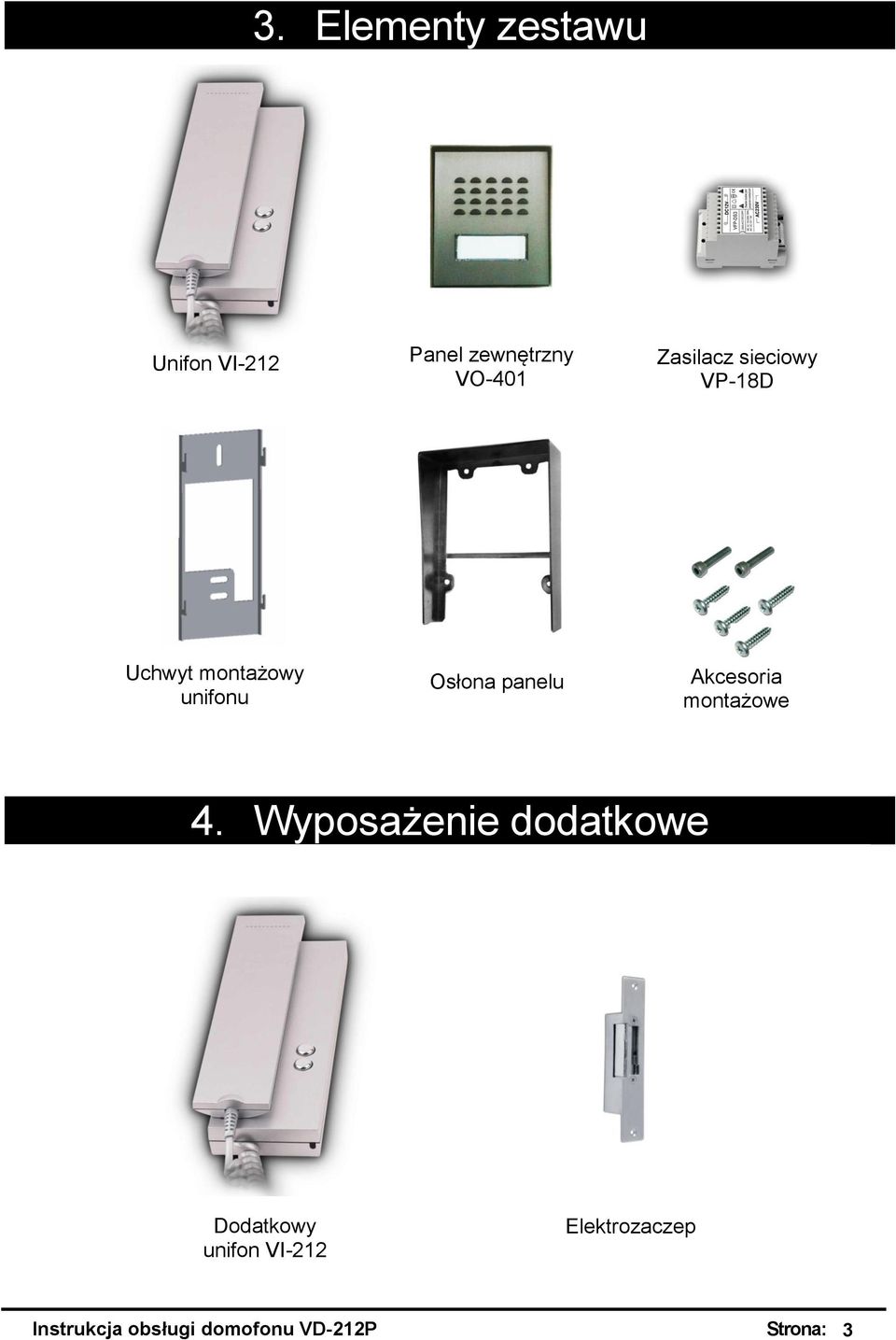

4 3. Elementy zestawu Unifon VI-212 Panel zewnętrzny VO-401 Zasilacz sieciowy VP-18D Uchwyt montażowy unifonu Osłona panelu Akcesoria montażowe 4. Wyposażenie dodatkowe Dodatkowy unifon VI-212 Elektrozaczep Instrukcja obsługi domofonu VD-212P Strona: 3

5 5. Opis unifonu i panelu zewnętrznego UNIFON VI Głośnik 2. Mikrofon 3. Przełącznik głośności gongu 4. Przycisk łączności wewnętrznej 5. Przycisk otwarcia drzwi 6. Przełącznik lokal1/lokal2 7. Listwa zaciskowa przewodów PANEL ZEWNĘTRZNY VO Otwory głośnika 2. Szyld/Przycisk wywołania 3. Wkręty mocujące przód obudowy 4. Otwór mikrofonu 5. Przepust przewodów 6. Otwory mocujące panelu 7. Listwa zaciskowa przewodów 8. Regulacja głośności panelu 9. Regulacja głośności w unifonie 10. Zworka trybu pracy ( założona - tryb pracy 1-lokatorskiej; zdjęta - tryb pracy 2-lokatorskiej ) Instrukcja obsługi domofonu VD-212P Strona: 4

6 6. Instalacja panelu zewnętrznego 1. Wybrać odpowiednie miejsce na montaż panelu i doprowadzić tam przewody. 2. Odkręcić wkręty (1) i zdjąć przód obudowy. Wprowadzić przewody do wnętrza przez przepust (2) i podłączyć je do listwy zaciskowej (4) zgodnie z przedstawionym dalej schematem. Należy sprawdzić czy żyły przewodów trzymają się mocno w złączach i czy nie ma możliwości zwarć między odizolowanymi końcówkami. 3. Przymocować panel do ściany za pomocą wkrętów (3) i kołków rozporowych. 4. Założyć i przykręcić przód obudowy. 7. Instalacja unifonu 1. Wybrać właściwe miejsce na zamontowanie unifonu. 2. Przymocować uchwyt montażowy (1) unifonu do ściany za pomocą wkrętów przeprowadzonych poprzez otwory (2) i kołków rozporowych. 3. Podłączyć do unifonu przewody poprowadzone z panelu oraz zasilacza sieciowego zgodnie ze schematem połączeniowym i opisem złącz na unifonie. 4. Założyć unifon na zaczepy uchwytu montażowego, ostrożne docisnąć go do ściany, 5. a następnie przesunąć w dół, aż do zatrzaśnięcia w uchwycie. 6. Odpowiednio ustawić przełącznik lokalu. 7. Po zakończeniu pełnej instalacji podłączyć zasilacz do sieci 230V~. Do zestawu domofonowego VD-212P można podłączyć dodatkowe unifony VI-212 (łącznie do 3 dodatkowych unifonów). Podłączenie dodatkowych unifonów nie wymaga użycia dodatkowych zasilaczy, cały system jest zasilany z jednego zasilacza. Instrukcja obsługi domofonu VD-212P Strona: 5

7 8. Łączenie elementów zestawu Unifon łączy się z panelem zewnętrznym przewodem 2-żyłowym, zgodnie ze schematami podanymi w niniejszej instrukcji. Ponieważ przewody te nie tylko przenoszą zmodulowany sygnał audio, ale doprowadzają też zasilający prąd stały - ważna jest ich polaryzacja. Należy zwrócić szczególną uwagę na zgodność wykonanych połączeń. Wszystkie unifony pracujące w systemie 1-lokatorskim powinny mieć ustawione przełączniki identyfikacji w pozycji 1. Jeżeli domofon ma pracować jako 2-lokatorski, to unifony jednego lokalu muszą mieć przyciski identyfikacji ustawione w pozycji 1, a wszystkie unifony w drugim lokalu w pozycji 2. Zapewnia to właściwą identyfikację podczas wywołania oraz łączność wewnętrzną (interkom) w obrębie każdego lokalu bez możliwości słyszenia rozmów prowadzonych z sąsiedniego lokalu. Elektrozaczep i wejście sterownika bramy automatycznej należy podłączyć bezpośrednio do odpowiednich zacisków panelu wejściowego. Elektrozaczep, podobnie jak pozostałe elementy systemu domofonowego, jest zasilany z tego samego zasilacza (nie wymaga dodatkowego zasilacza). Zaleca się stosowanie elektrozaczepów 12V DC lub uniwersalnych 12V AC/DC, o możliwie dużym oporze wewnętrznym i co za tym idzie małym poborze prądu np. elektrozaczepu VZ-9104 dostarczanego przez firmę ALATRON o poborze prądu 0,5A. Jeśli używany elektrozaczep ma większy pobór prądu, to należy zwiększyć przekroje przewodów łączących panel z unifonem oraz elektrozaczepem. Rodzaj przewodów montażowych stosowanych do łączenia elementów zestawu domofonowego zależy od odległości pomiędzy elementami zestawu i warunków montażu. Standardowo, przy spełnieniu podanych wyżej wymagań na elektrozaczep, panel wejściowy można łączyć z unifonem przewodami miedzianymi o przekroju żył: 0,8mm 2 (można to zrealizować np. przewodem 2-żyłowym o średnicy żył ø 1mm lub skrętką komputerowa 4-parową UTP łącząc ze sobą po 2 pary razem) dla odległości do 50m oraz o przekroju 1,2mm 2 dla odległości do 100m. Oczywiście im mniejsza odległość tym przewody łączące mogą mieć mniejszy przekrój. Orientacyjnie można sprawdzić przydatność użytych przewodów mierząc ich oporność. Opór elektryczny pojedynczego przewodu łączącego najbardziej odległe od siebie elementy systemu, nie powinien przekraczać wartości 1,5Ω (czyli łączny opór obu przewodów powinien być mniejszy od 3Ω). Izolacja przewodów powinna być w dobrym stanie. Jeśli przewody łączące są prowadzone na zewnątrz budynku, to powinny być dodatkowo zabezpieczone przed Instrukcja obsługi domofonu VD-212P Strona: 6

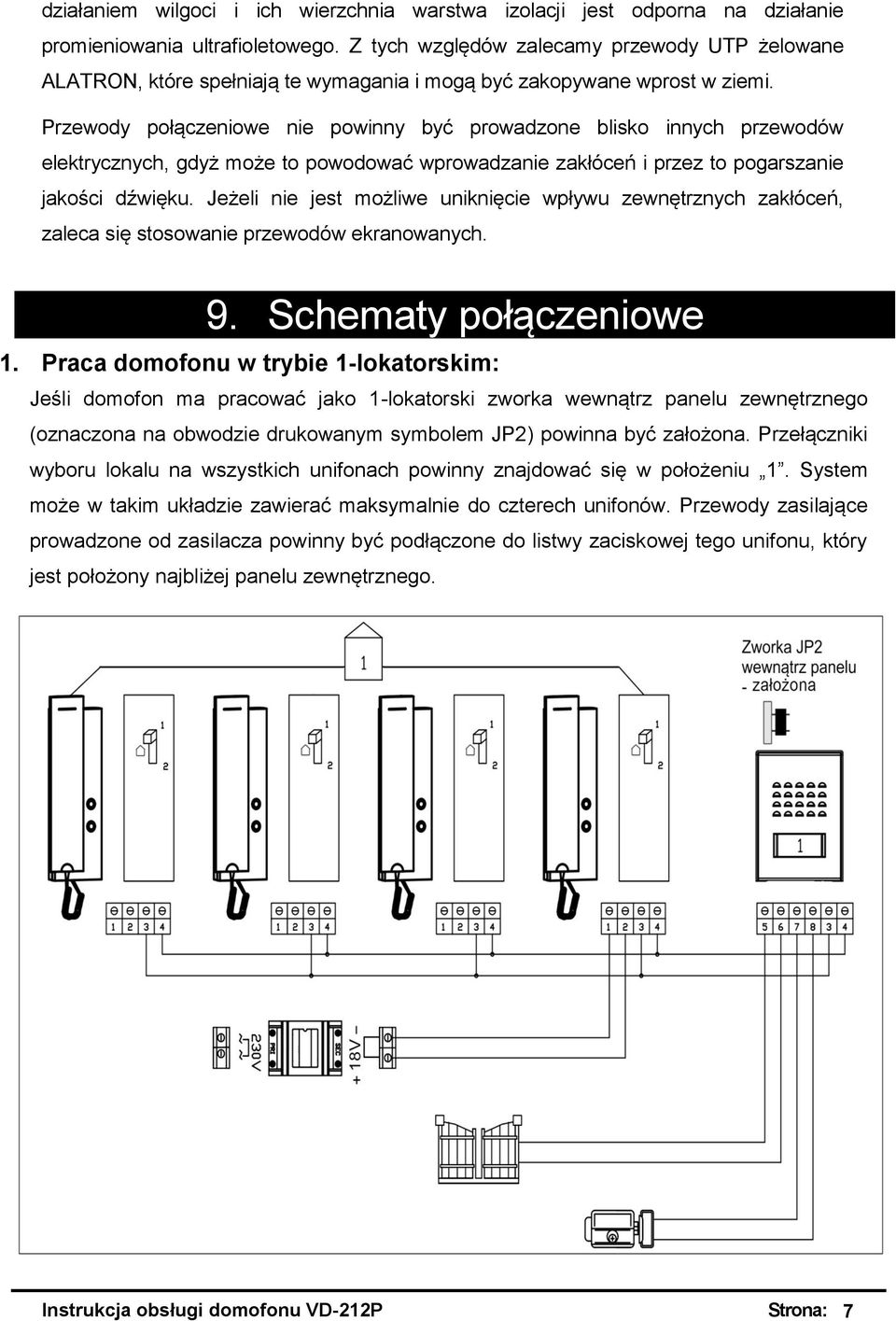

8 działaniem wilgoci i ich wierzchnia warstwa izolacji jest odporna na działanie promieniowania ultrafioletowego. Z tych względów zalecamy przewody UTP żelowane ALATRON, które spełniają te wymagania i mogą być zakopywane wprost w ziemi. Przewody połączeniowe nie powinny być prowadzone blisko innych przewodów elektrycznych, gdyż może to powodować wprowadzanie zakłóceń i przez to pogarszanie jakości dźwięku. Jeżeli nie jest możliwe uniknięcie wpływu zewnętrznych zakłóceń, zaleca się stosowanie przewodów ekranowanych. 9. Schematy połączeniowe 1. Praca domofonu w trybie 1-lokatorskim: Jeśli domofon ma pracować jako 1-lokatorski zworka wewnątrz panelu zewnętrznego (oznaczona na obwodzie drukowanym symbolem JP2) powinna być założona. Przełączniki wyboru lokalu na wszystkich unifonach powinny znajdować się w położeniu 1. System może w takim układzie zawierać maksymalnie do czterech unifonów. Przewody zasilające prowadzone od zasilacza powinny być podłączone do listwy zaciskowej tego unifonu, który jest położony najbliżej panelu zewnętrznego. Instrukcja obsługi domofonu VD-212P Strona: 7

9 2. Praca domofonu w trybie 2-lokatorskim: Jeśli domofon ma pracować jako 2-lokatorski, to zworka wewnątrz panelu zewnętrznego (oznaczona na obwodzie drukowanym symbolem JP2) powinna być usunięta. Przełączniki lokalu na wszystkich unifonach należących do lokalu 1 powinny znajdować się w jednakowym położeniu 1, a na unifonach należących do lokalu 2 w położeniu 2. System może w takim układzie zawierać maksymalnie dwa unifony dla każdego lokalu. Przewody zasilające prowadzone od zasilacza powinny być podłączone do listwy zaciskowej tego unifonu, który jest położony najbliżej panelu zewnętrznego. Wywołanie lokalu 1 nastąpi po naciśnięciu lewej strony szyldu na panelu zewnętrznego, a wywołanie lokalu 2 po naciśnięciu prawej strony szyldu. 10. Obsługa domofonu 1) Po naciśnięciu przez gościa przycisku wywołania (szyldu) na panelu zewnętrznym, unifony wewnątrz budynku uruchomią sygnalizację dźwiękową (gong). 2) Podniesienie w tym czasie przez domownika słuchawki unifonu włączy transmisję dźwięku i umożliwi rozmowę z gościem stojącym przed panelem zewnętrznym. W celu Instrukcja obsługi domofonu VD-212P Strona: 8

10 otwarcia drzwi należy wtedy nacisnąć na unifonie przycisk, co uruchomi elektrozaczep znajdujący się w drzwiach wejściowych, umożliwiając osobie stojącej przed panelem zewnętrznym wejście do domu. 3) W celu otwarcia bramy automatycznej należy nacisnąć na unifonie przycisk i przytrzymać go przez około 3 sekundy. Głośność gongu można zmieniać przełącznikiem umieszczonym na boku obudowy unifonu. W przypadku rozbudowy systemu o dodatkowe unifony w ramach jednego lokalu, umożliwiają one zarówno rozmowę z gościem i otwieranie z nich drzwi/bramy, jak i komunikacji wewnętrznej (interkom) między mieszkańcami lokalu. W celu zasygnalizowania potrzeby nawiązania łączności między unifonami, należy wcisnąć na jednym z nich przycisk. Nawiązanie łączności następuje automatycznie po podniesieniu słuchawki innego unifonu. 11. Szyld panelu wejściowego Aby umieścić pod szyldem panelu wejściowego wizytówkę lokatora/lokatorów należy wyjąć zewnętrzną część szyldu, podważając ją delikatnie za pomocą wkrętaka od dołu z lewej strony jak pokazano na poniższym rysunku, a następnie w analogiczny sposób z prawej strony. Dla domofonu pracującego w trybie 1-lokatorskim informację o lokatorze umieszczamy na środku wizytówki. Dla trybu 2-lokatorskiego informacja o lokatorze 1 powinna znajdować się z lewej strony wizytówki, a o lokatorze 2 z prawej. Dzięki podświetleniu szyldu wizytówka będzie widoczna w nocy. W przypadku potrzeby wykonania nowej wizytówki (wymiary 54 x 19mm) należy do jej wykonania użyć dobrze prześwitującego materiału, aby nie osłabiał podświetlenia. Instrukcja obsługi domofonu VD-212P Strona: 9

11 12. Parametry techniczne System połączeń Wyjście na elektrozaczep Regulacje Rozbudowa systemu Zasilanie Moc pobierana Rodzaj obudowy Materiał obudowy Wymiary / masa Panel zewnętrzny VO przewodowy 12V DC głośność głośnika; czułość mikrofonu Maksymalnie: 1 panel i 4 unifony 16V DC z unifonu czuwanie: 0,5W; praca: max.12w (z elektrozaczepem) Natynkowa z osłoną Stop aluminium 120 x 95 x 30mm / 0,25kg Temperatura pracy / przechowywania Rodzaj obudowy Połączenie z elektrozaczepem/ bramą (Cu) -15 C do +45 C / -30 C do +60 C natynkowa, front aluminiowy do 20m - 1,5mm 2 Unifon VI-212 Rodzaje pracy System połączeń Stosunek S/N Funkcje Max. Długości przewodów i zalecane przekroje żył (Cu) Zasilanie Moc pobierana Materiał obudowy Temperatura pracy / przechowywania 1-abonencki / 2-abonencki 2-przewodowy 40dB Rozmowa Interkom Otwieranie wejścia Otwieranie bramy Zmiana głośności gongu panel-unifon: do 50m 0,8mm 2, do 100m 1,2mm 2 unifon-unifon: do 20m 0,8mm 2 18V DC z zasilacza czuwanie: 1,5W / praca: max.3w tworzywo ABS 0 C do +40 C / -20 C do +60 C Instrukcja obsługi domofonu VD-212P Strona: 10

12 Zasilacz sieciowy VP-18D Napięcie wejściowe: Napięcie wyjściowe: Prąd maksymalny na wyjściu: Sposób montażu: 230VAC, 50 Hz 18V DC 1,5 A Uniwersalny / na szynie DIN 13. Regulacja i usuwanie niesprawności PROBLEM Brak zasilania Jest zasilanie, ale domofon nie działa Sygnał gongu jest zbyt cichy lub zbyt głośny: Cichy dźwięk Zła fonia, pojawiają się gwizdy w głośniku Jest łączność, ale brak możliwości otwierania wejścia SPRAWDZIĆ Sprawdzić połączenia sieć zasilacz i zasilacz unifon Sprawdzić poprawność połączeń oraz ustawienia przełączników wyboru lokalu i zworkę w panelu Ustawić głośność gongu przełącznikiem znajdującym się z boku unifonu Sprawdzić drożność otworów mikrofonu, wyregulować głośność unifonu i panelu (p.4 instrukcji elementy regulacyjne zaznaczone na rysunku panelu, oznaczone cyframi 8 i 9. Wyregulować (zmniejszyć) głośność unifonu i panelu (p.4 instrukcji elementy regulacyjne zaznaczone na rysunku panelu, oznaczone cyframi 8 i 9. Sprawdzić czy przewody łączące unifon z panelem i elektrozaczepem są właściwie podłączone i czy przewody spełnione wymagania podane w instrukcji. Import i serwis domofonu VD-212P prowadzi firma: ALATRON Sp. z o.o. ul. Czarnomorska 13, Warszawa tel: , fax: , Zużytego urządzenia nie należy wyrzucać do pojemnika na śmieci wraz z innymi odpadkami, ponieważ zawiera składniki szkodliwe dla środowiska, które powinny być składowane w odpowiedni sposób. Urządzenie powinno zostać dostarczone do specjalnego punku zbiorczego, gdzie sprzęt elektroniczny i elektryczny jest zbierany i poddawany recyklingowi. W ten sposób pomagasz chronić środowisko naturalne Instrukcja obsługi domofonu VD-212P Strona: 11
