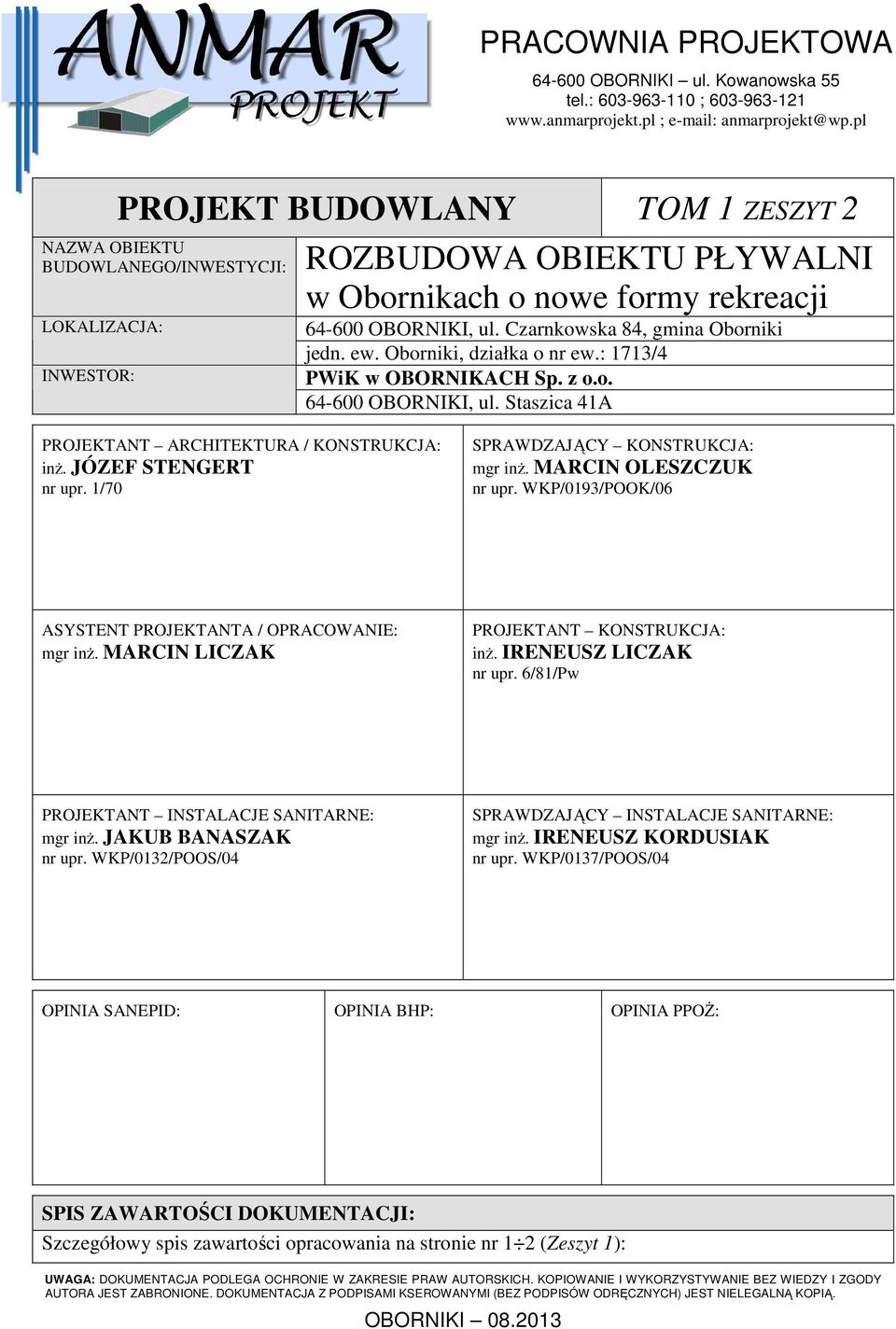

1 PRACOWNIA PROJEKTOWA OBORNIKI ul. Kowanowska 55 tel.: ; ; anmarprojekt@wp.pl PROJEKT BUDOWLANY TOM 1 ZESZYT 2 NAZWA OBIEKTU BUDOWLANEGO/INWESTYCJI: LOKALIZACJA: INWESTOR: ROZBUDOWA OBIEKTU PŁYWALNI w Obornikach o nowe formy rekreacji OBORNIKI, ul. Czarnkowska 84, gmina Oborniki jedn. ew. Oborniki, działka o nr ew.: 1713/4 PWiK w OBORNIKACH Sp. z o.o OBORNIKI, ul. Staszica 41A PROJEKTANT ARCHITEKTURA / KONSTRUKCJA: inż. JÓZEF STENGERT nr upr. 1/70 SPRAWDZAJĄCY KONSTRUKCJA: mgr inż. MARCIN OLESZCZUK nr upr. WKP/0193/POOK/06 ASYSTENT PROJEKTANTA / OPRACOWANIE: mgr inż. MARCIN LICZAK PROJEKTANT KONSTRUKCJA: inż. IRENEUSZ LICZAK nr upr. 6/81/Pw PROJEKTANT INSTALACJE SANITARNE: mgr inż. JAKUB BANASZAK nr upr. WKP/0132/POOS/04 SPRAWDZAJĄCY INSTALACJE SANITARNE: mgr inż. IRENEUSZ KORDUSIAK nr upr. WKP/0137/POOS/04 OPINIA SANEPID: OPINIA BHP: OPINIA PPOŻ: SPIS ZAWARTOŚCI DOKUMENTACJI: Szczegółowy spis zawartości opracowania na stronie nr 1 2 (Zeszyt 1): UWAGA: DOKUMENTACJA PODLEGA OCHRONIE W ZAKRESIE PRAW AUTORSKICH. KOPIOWANIE I WYKORZYSTYWANIE BEZ WIEDZY I ZGODY AUTORA JEST ZABRONIONE. DOKUMENTACJA Z PODPISAMI KSEROWANYMI (BEZ PODPISÓW ODRĘCZNYCH) JEST NIELEGALNĄ KOPIĄ. OBORNIKI

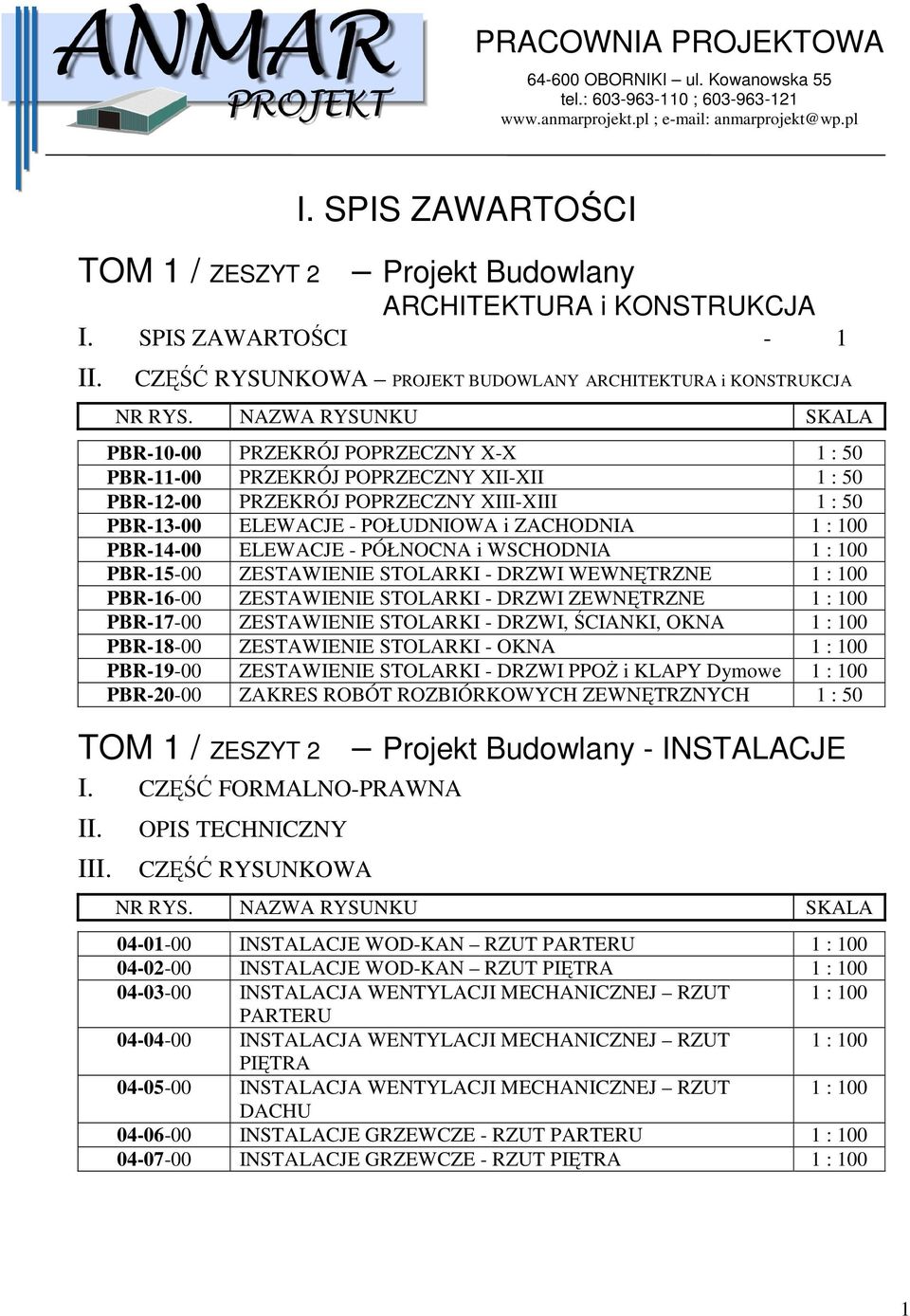

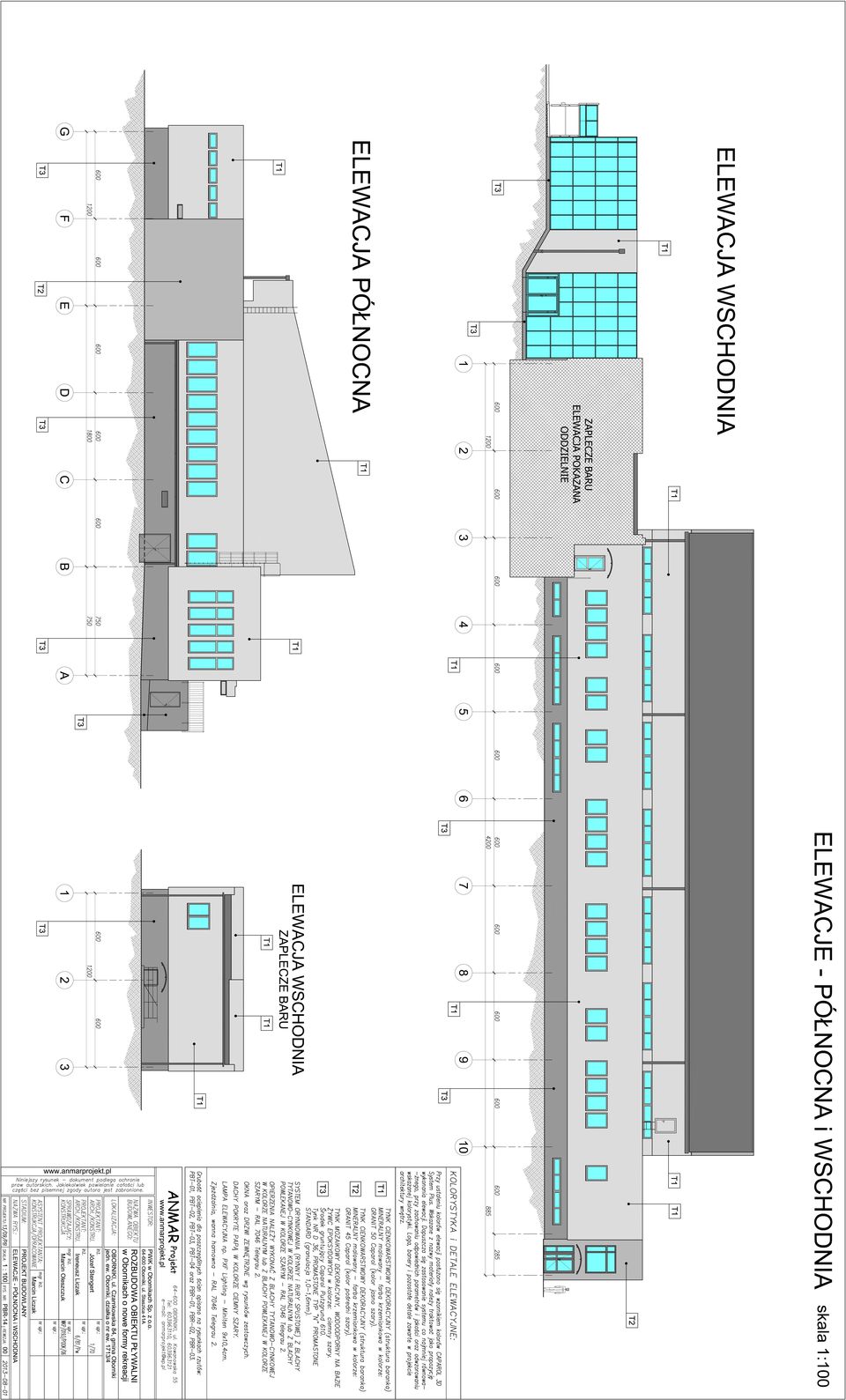

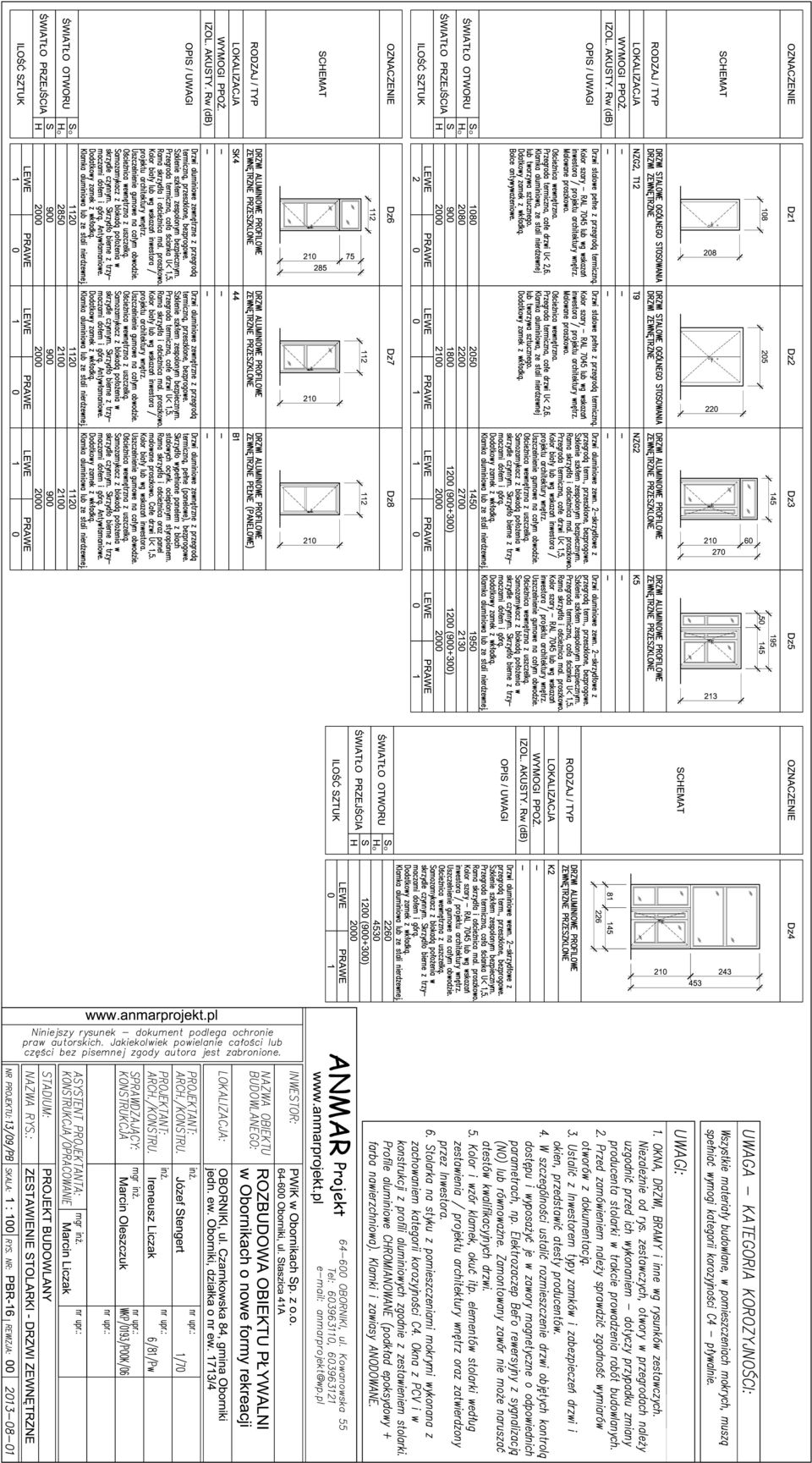

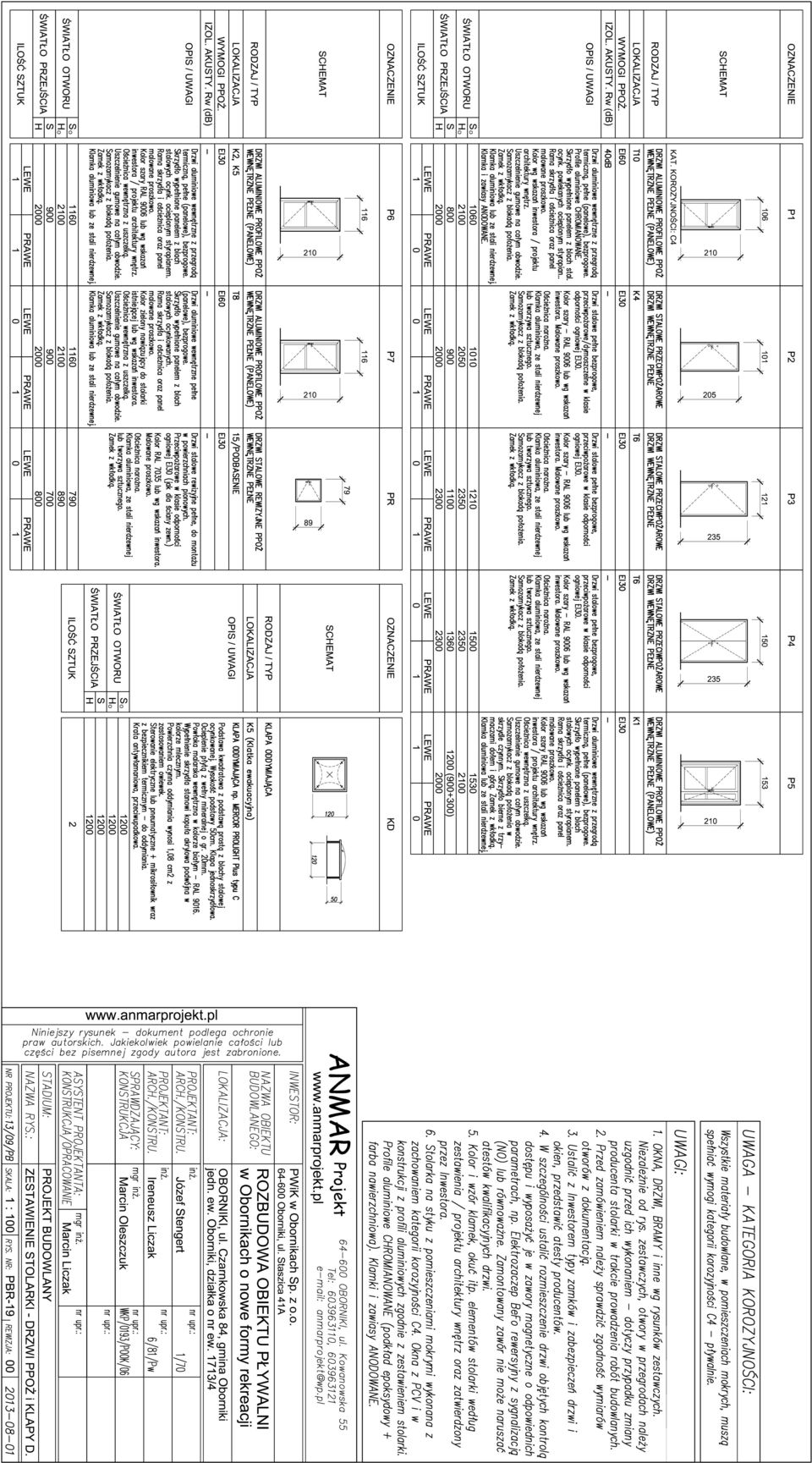

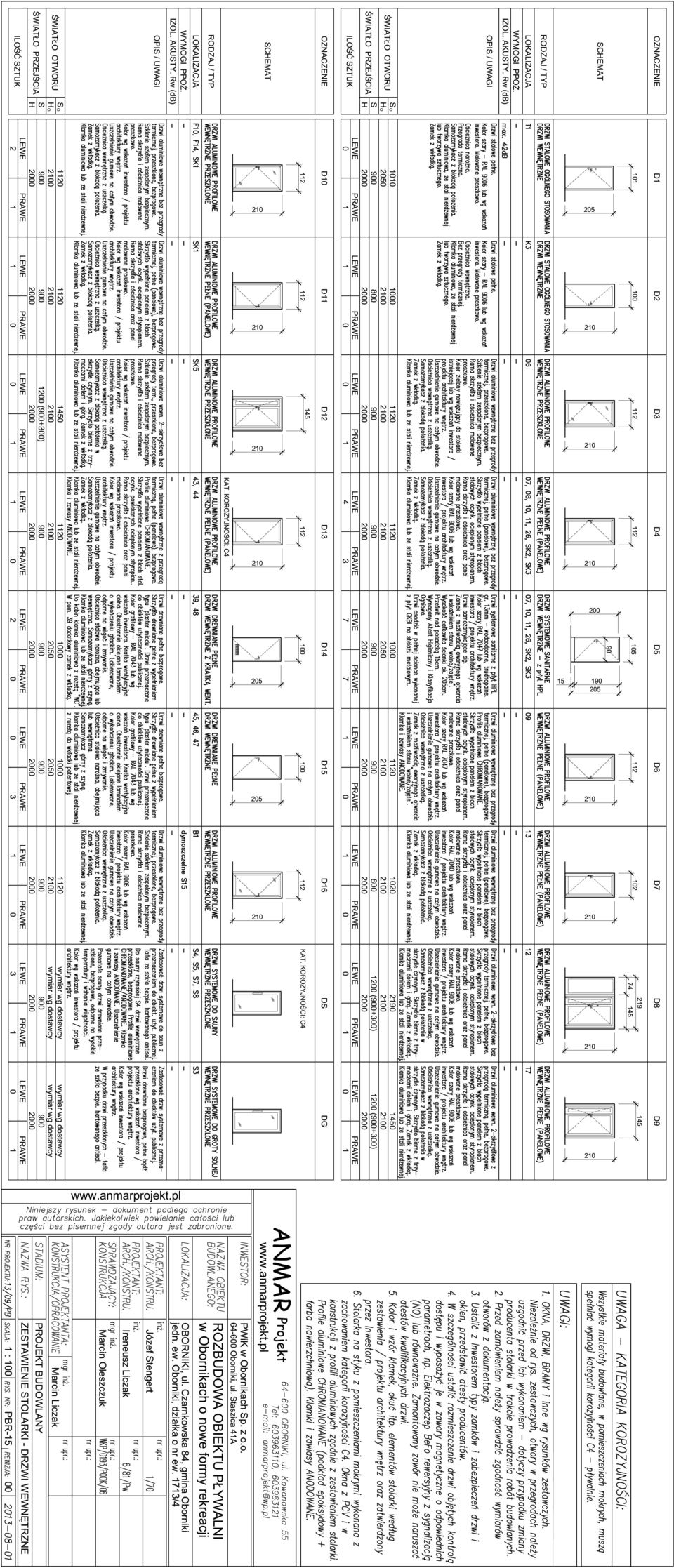

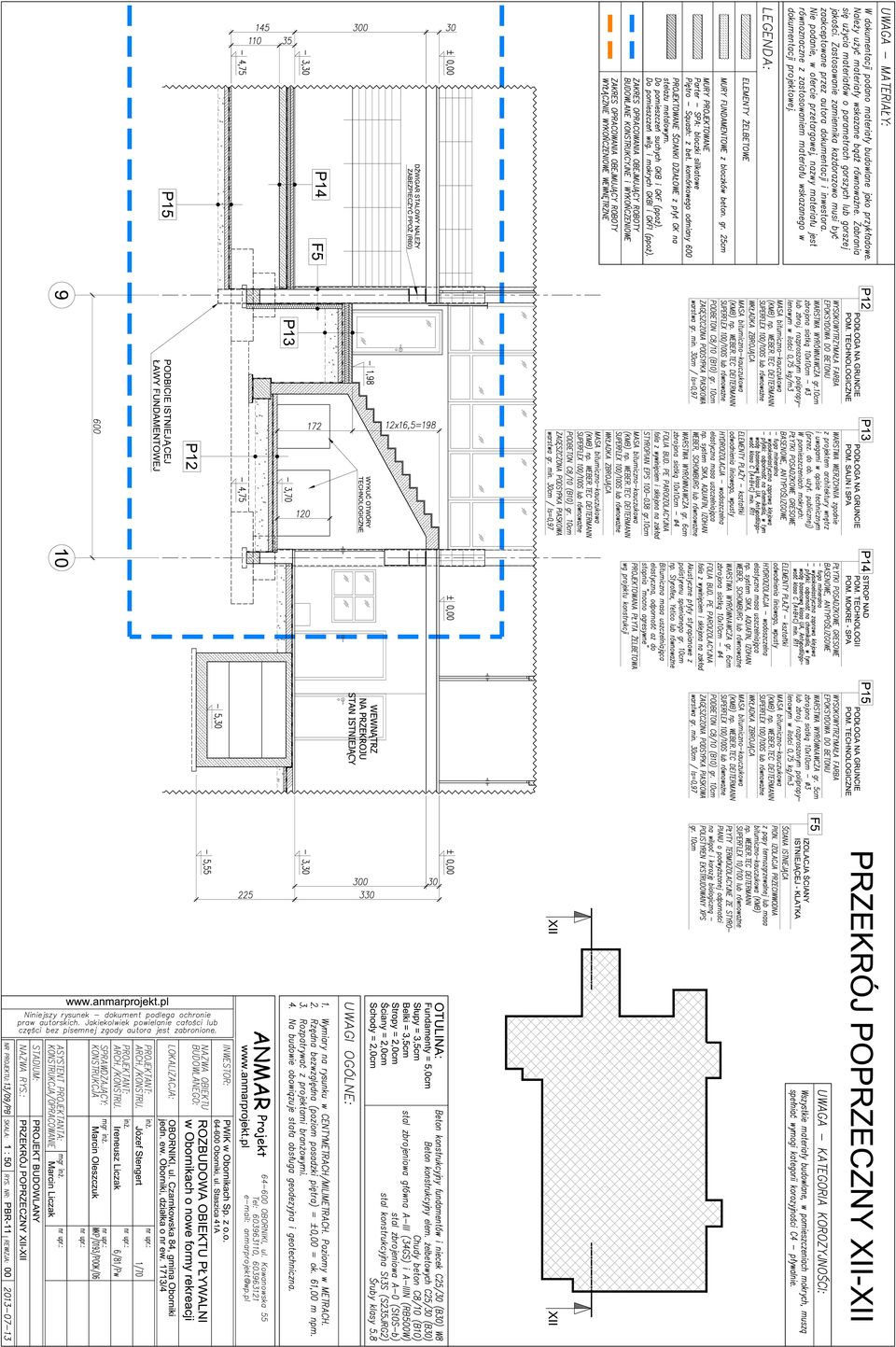

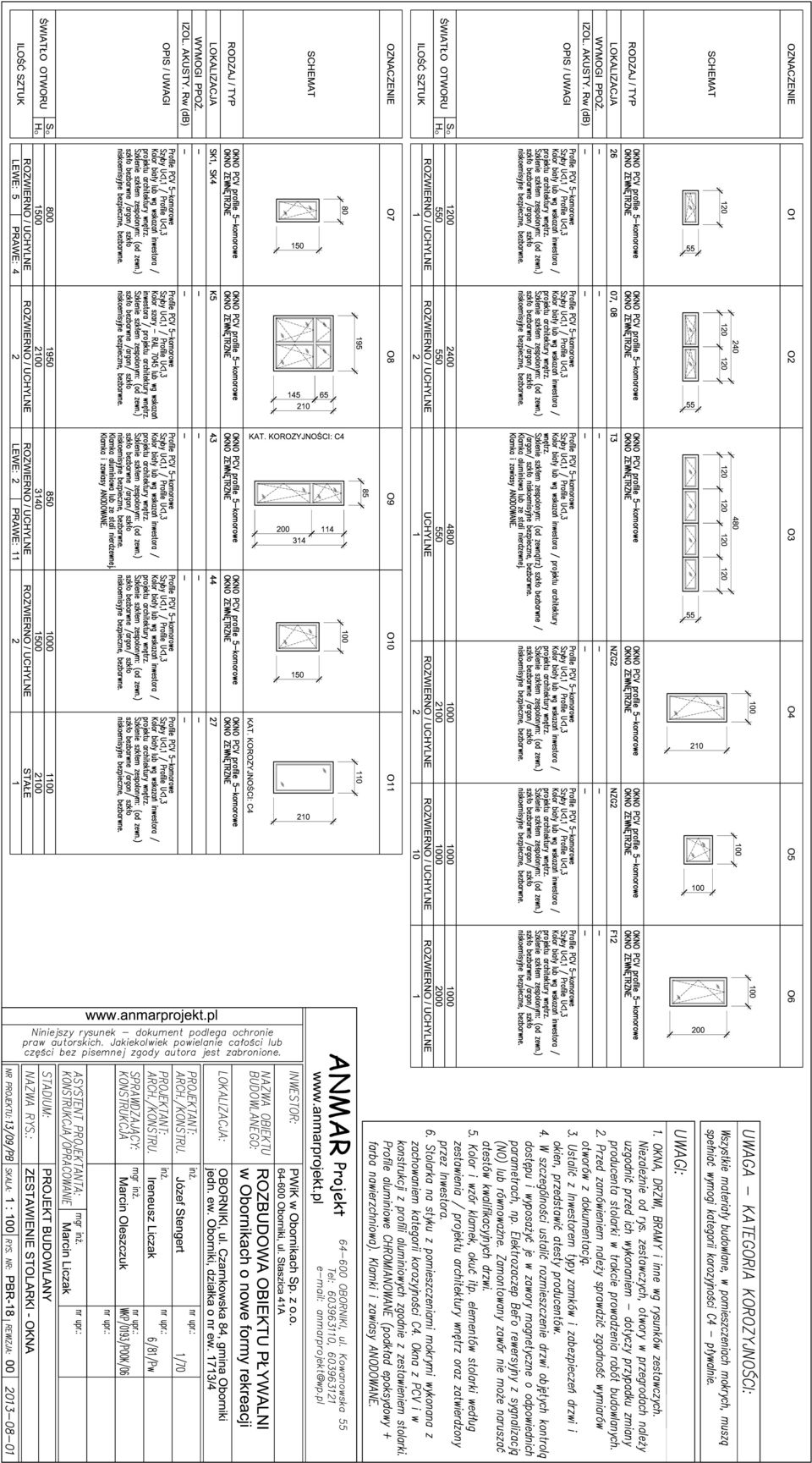

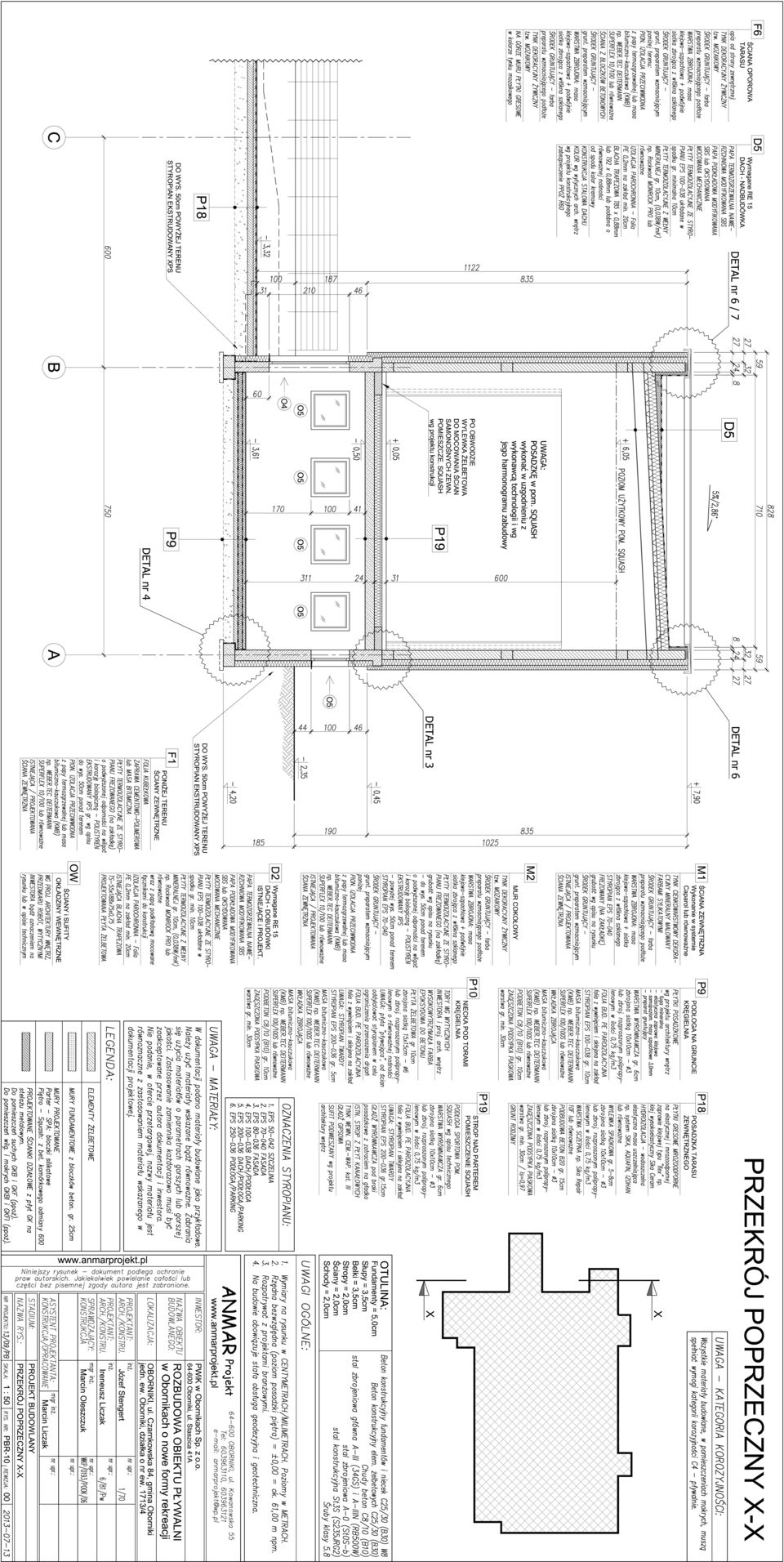

2 PRACOWNIA PROJEKTOWA OBORNIKI ul. Kowanowska 55 tel.: ; ; anmarprojekt@wp.pl TOM 1 / ZESZYT 2 Projekt Budowlany ARCHITEKTURA i KONSTRUKCJA I. SPIS ZAWARTOŚCI - 1 II. CZĘŚĆ RYSUNKOWA PROJEKT BUDOWLANY ARCHITEKTURA i KONSTRUKCJA NR RYS. NAZWA RYSUNKU SKALA PBR PRZEKRÓJ POPRZECZNY X-X 1 : 50 PBR PRZEKRÓJ POPRZECZNY XII-XII 1 : 50 PBR PRZEKRÓJ POPRZECZNY XIII-XIII 1 : 50 PBR ELEWACJE - POŁUDNIOWA i ZACHODNIA 1 : 100 PBR ELEWACJE - PÓŁNOCNA i WSCHODNIA 1 : 100 PBR ZESTAWIENIE STOLARKI - DRZWI WEWNĘTRZNE 1 : 100 PBR ZESTAWIENIE STOLARKI - DRZWI ZEWNĘTRZNE 1 : 100 PBR ZESTAWIENIE STOLARKI - DRZWI, ŚCIANKI, OKNA 1 : 100 PBR ZESTAWIENIE STOLARKI - OKNA 1 : 100 PBR ZESTAWIENIE STOLARKI - DRZWI PPOŻ i KLAPY Dymowe 1 : 100 PBR ZAKRES ROBÓT ROZBIÓRKOWYCH ZEWNĘTRZNYCH 1 : 50 TOM 1 / ZESZYT 2 I. CZĘŚĆ FORMALNO-PRAWNA II. OPIS TECHNICZNY III. CZĘŚĆ RYSUNKOWA I. SPIS ZAWARTOŚCI Projekt Budowlany - INSTALACJE NR RYS. NAZWA RYSUNKU SKALA INSTALACJE WOD-KAN RZUT PARTERU 1 : INSTALACJE WOD-KAN RZUT PIĘTRA 1 : INSTALACJA WENTYLACJI MECHANICZNEJ RZUT 1 : 100 PARTERU INSTALACJA WENTYLACJI MECHANICZNEJ RZUT 1 : 100 PIĘTRA INSTALACJA WENTYLACJI MECHANICZNEJ RZUT 1 : 100 DACHU INSTALACJE GRZEWCZE - RZUT PARTERU 1 : INSTALACJE GRZEWCZE - RZUT PIĘTRA 1 : 100 1

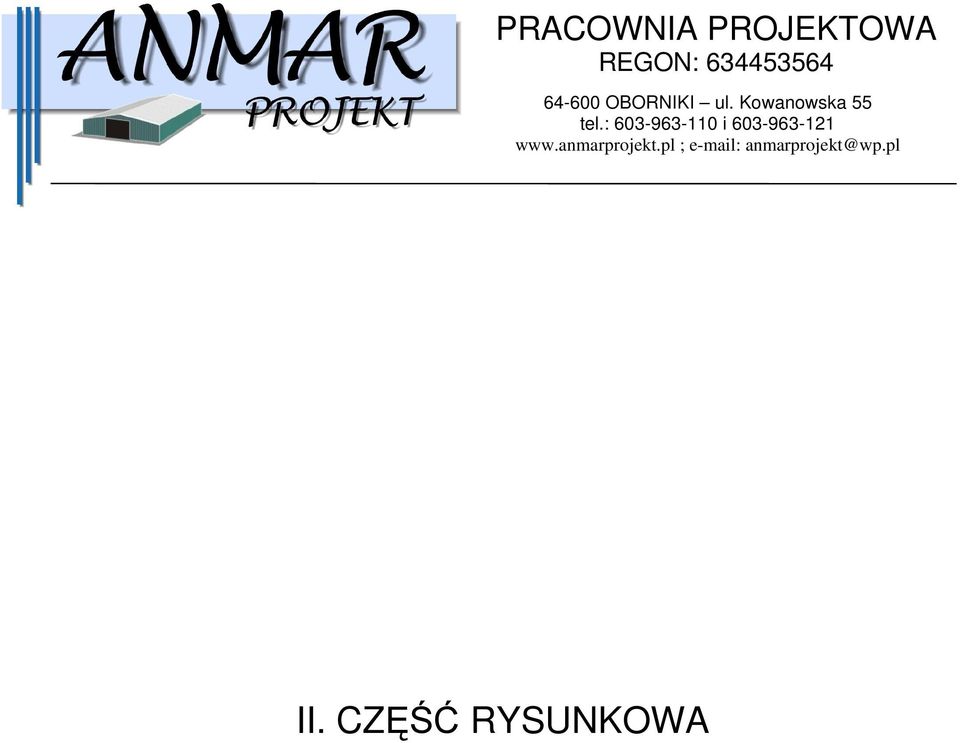

3 PRACOWNIA PROJEKTOWA REGON: OBORNIKI ul. Kowanowska 55 tel.: i ; anmarprojekt@wp.pl II. CZĘŚĆ RYSUNKOWA

4

5

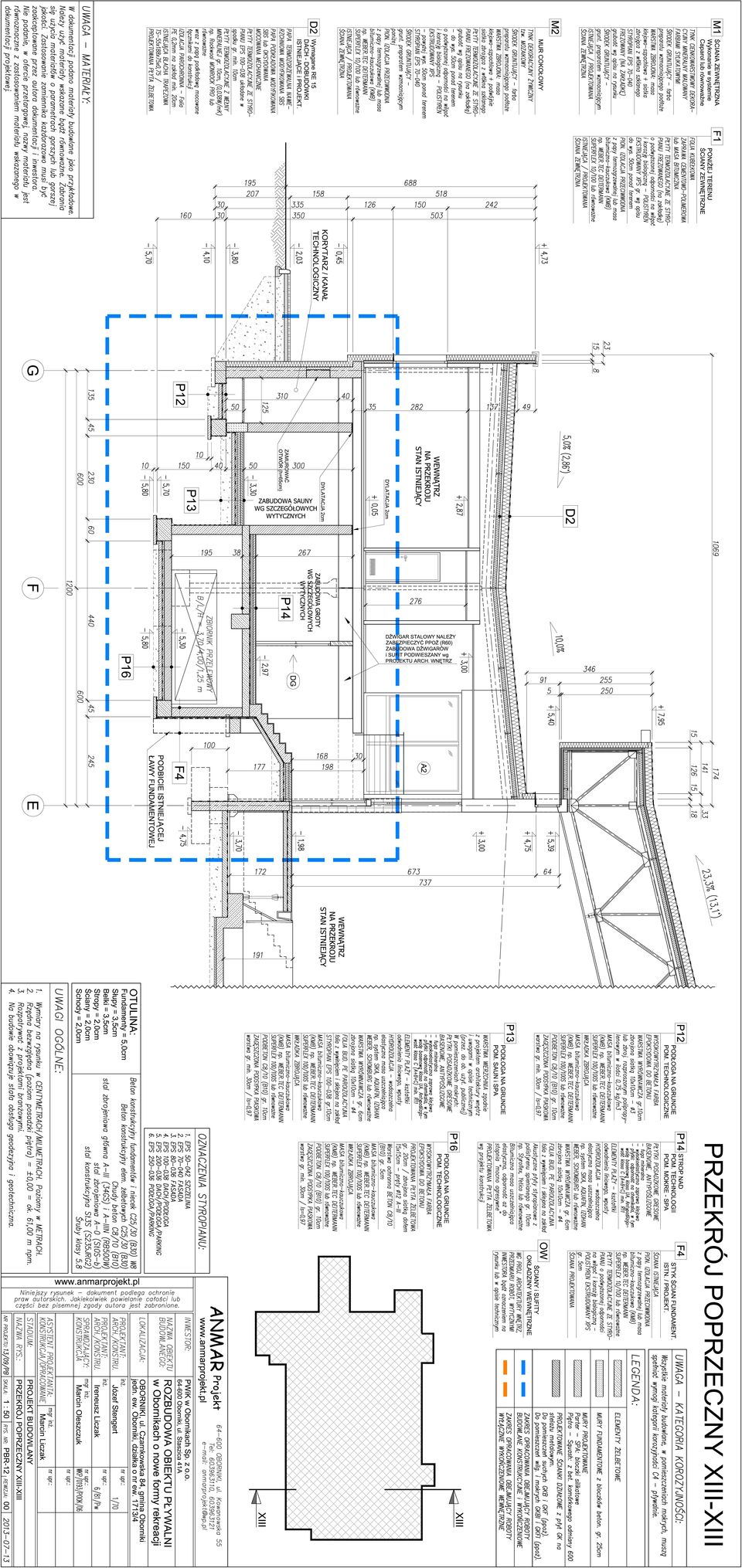

6

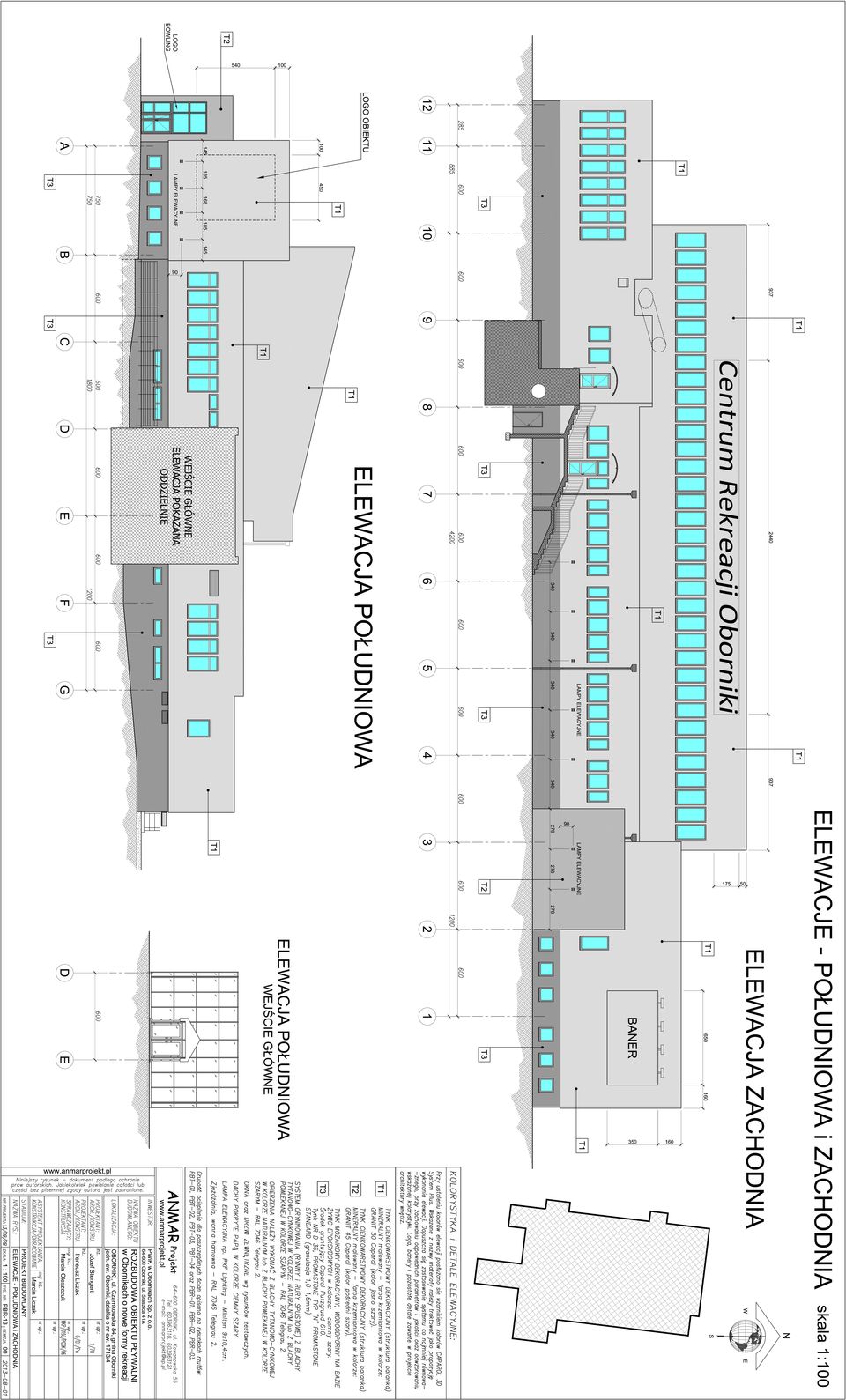

7

8

9

10

11

12

13

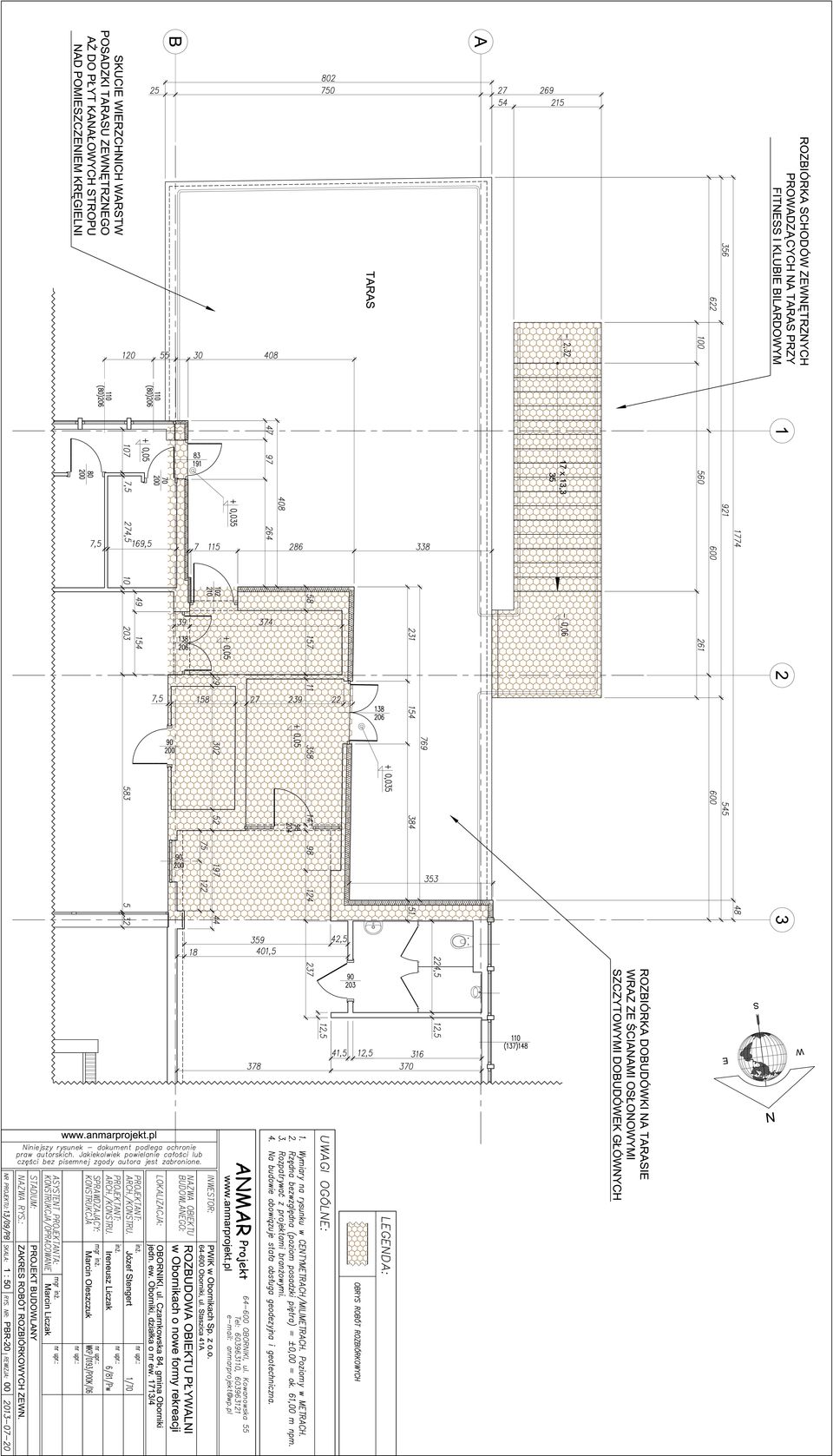

14

15 PRACOWNIA PROJEKTOWA OBORNIKI ul. Kowanowska 55 tel.: ; ; anmarprojekt@wp.pl PROJEKT BUDOWLANY TOM 1 ZESZYT 2 NAZWA OBIEKTU BUDOWLANEGO/INWESTYCJI: ROZBUDOWA OBIEKTU PŁYWALNI w Obornikach o nowe formy rekreacji LOKALIZACJA: INWESTOR: OBORNIKI, ul. Czarnkowska 84, gmina Oborniki jedn. ew. Oborniki, działka o nr ew.: 1713/4 PWiK w OBORNIKACH Sp. z o.o OBORNIKI, ul. Staszica 41A PROJEKTANT INSTALACJE SANITARNE: mgr inż. JAKUB BANASZAK nr upr. WKP/0132/POOS/04 SPRAWDZAJĄCY INSTALACJE SANITARNE: mgr inż. IRENEUSZ KORDUSIAK nr upr. WKP/0137/POOS/04 BRANŻA: INSTALACJE SANITARNE SPIS ZAWARTOŚCI DOKUMENTACJI: Szczegółowy spis zawartości opracowania na stronie nr 1 UWAGA: DOKUMENTACJA PODLEGA OCHRONIE W ZAKRESIE PRAW AUTORSKICH. KOPIOWANIE I WYKORZYSTYWANIE BEZ WIEDZY I ZGODY AUTORA JEST ZABRONIONE. DOKUMENTACJA Z PODPISAMI KSEROWANYMI (BEZ PODPISÓW ODRĘCZNYCH) JEST NIELEGALNĄ KOPIĄ. OBORNIKI

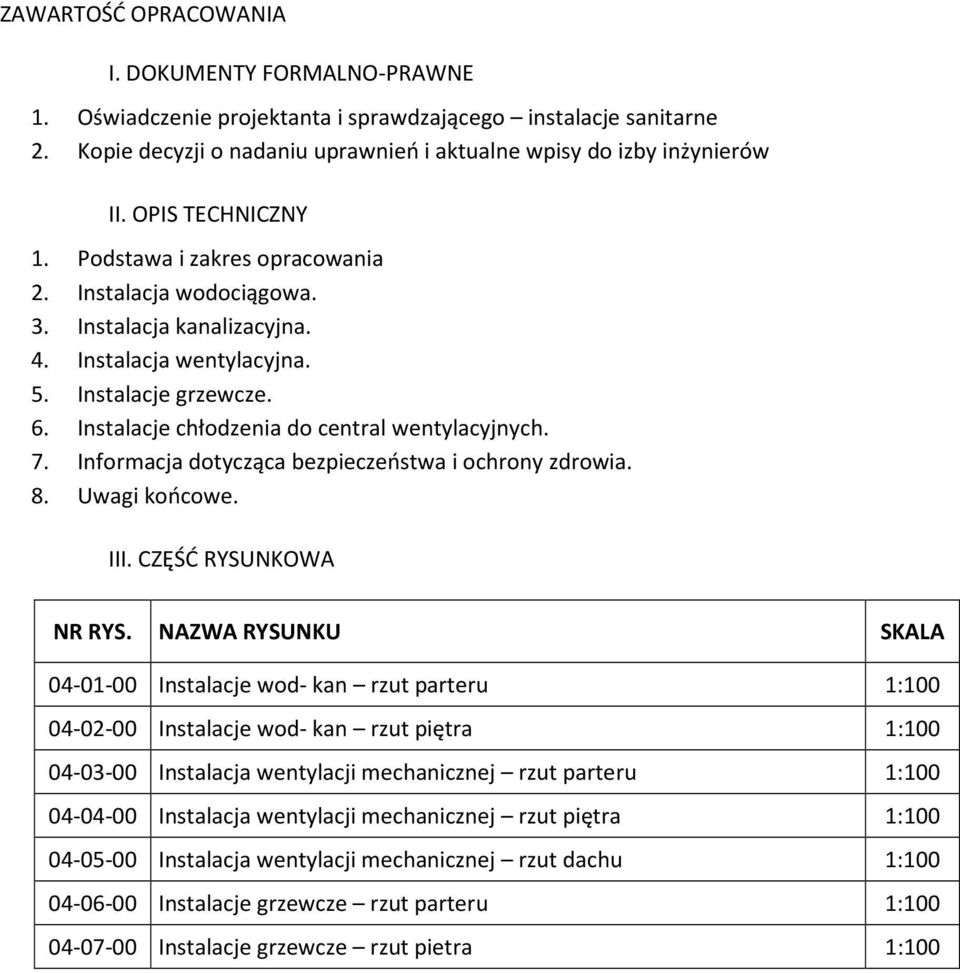

16 ZAWARTOŚĆ OPRACOWANIA I. DOKUMENTY FORMALNO-PRAWNE 1. Oświadczenie projektanta i sprawdzającego instalacje sanitarne 2. Kopie decyzji o nadaniu uprawnień i aktualne wpisy do izby inżynierów II. OPIS TECHNICZNY 1. Podstawa i zakres opracowania 2. Instalacja wodociągowa. 3. Instalacja kanalizacyjna. 4. Instalacja wentylacyjna. 5. Instalacje grzewcze. 6. Instalacje chłodzenia do central wentylacyjnych. 7. Informacja dotycząca bezpieczeństwa i ochrony zdrowia. 8. Uwagi końcowe. III. CZĘŚĆ RYSUNKOWA NR RYS. NAZWA RYSUNKU SKALA Instalacje wod- kan rzut parteru 1: Instalacje wod- kan rzut piętra 1: Instalacja wentylacji mechanicznej rzut parteru 1: Instalacja wentylacji mechanicznej rzut piętra 1: Instalacja wentylacji mechanicznej rzut dachu 1: Instalacje grzewcze rzut parteru 1: Instalacje grzewcze rzut pietra 1:100

17 I. DOKUMENTY FORMALNO-PRAWNE

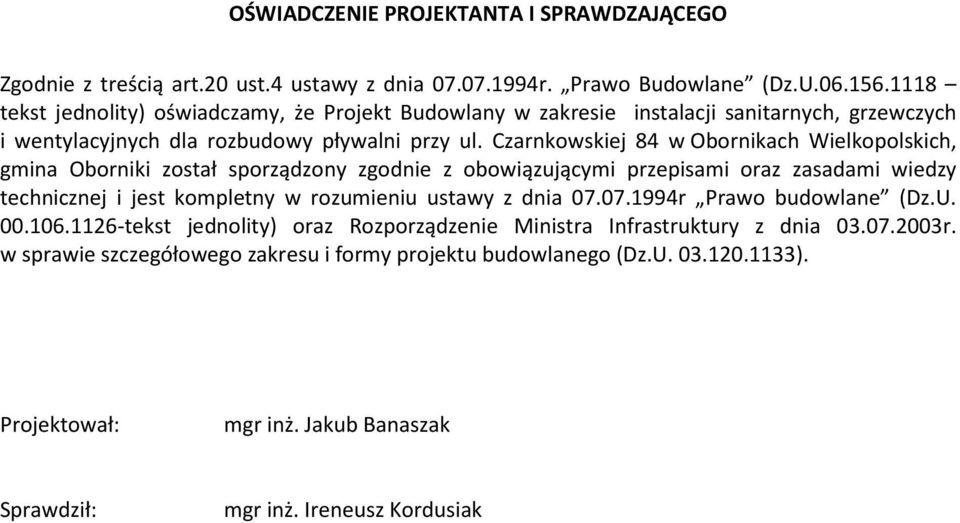

18 OŚWIADCZENIE PROJEKTANTA I SPRAWDZAJĄCEGO Zgodnie z treścią art.20 ust.4 ustawy z dnia r. Prawo Budowlane (Dz.U tekst jednolity) oświadczamy, że Projekt Budowlany w zakresie instalacji sanitarnych, grzewczych i wentylacyjnych dla rozbudowy pływalni przy ul. Czarnkowskiej 84 w Obornikach Wielkopolskich, gmina Oborniki został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej i jest kompletny w rozumieniu ustawy z dnia r Prawo budowlane (Dz.U tekst jednolity) oraz Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz.U ). Projektował: mgr inż. Jakub Banaszak Sprawdził: mgr inż. Ireneusz Kordusiak

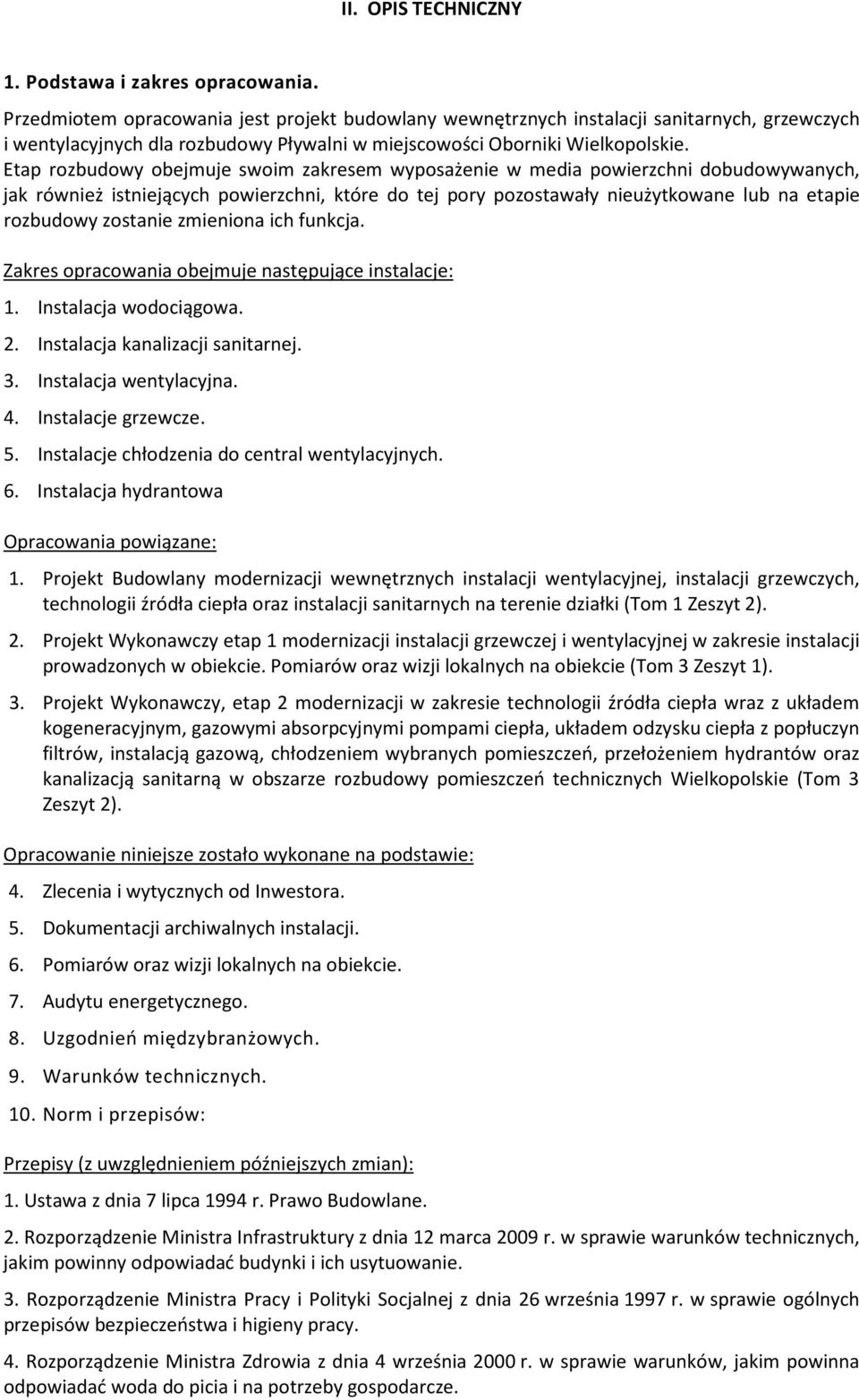

19 II. OPIS TECHNICZNY 1. Podstawa i zakres opracowania. Przedmiotem opracowania jest projekt budowlany wewnętrznych instalacji sanitarnych, grzewczych i wentylacyjnych dla rozbudowy Pływalni w miejscowości Oborniki Wielkopolskie. Etap rozbudowy obejmuje swoim zakresem wyposażenie w media powierzchni dobudowywanych, jak również istniejących powierzchni, które do tej pory pozostawały nieużytkowane lub na etapie rozbudowy zostanie zmieniona ich funkcja. Zakres opracowania obejmuje następujące instalacje: 1. Instalacja wodociągowa. 2. Instalacja kanalizacji sanitarnej. 3. Instalacja wentylacyjna. 4. Instalacje grzewcze. 5. Instalacje chłodzenia do central wentylacyjnych. 6. Instalacja hydrantowa Opracowania powiązane: 1. Projekt Budowlany modernizacji wewnętrznych instalacji wentylacyjnej, instalacji grzewczych, technologii źródła ciepła oraz instalacji sanitarnych na terenie działki (Tom 1 Zeszyt 2). 2. Projekt Wykonawczy etap 1 modernizacji instalacji grzewczej i wentylacyjnej w zakresie instalacji prowadzonych w obiekcie. Pomiarów oraz wizji lokalnych na obiekcie (Tom 3 Zeszyt 1). 3. Projekt Wykonawczy, etap 2 modernizacji w zakresie technologii źródła ciepła wraz z układem kogeneracyjnym, gazowymi absorpcyjnymi pompami ciepła, układem odzysku ciepła z popłuczyn filtrów, instalacją gazową, chłodzeniem wybranych pomieszczeń, przełożeniem hydrantów oraz kanalizacją sanitarną w obszarze rozbudowy pomieszczeń technicznych Wielkopolskie (Tom 3 Zeszyt 2). Opracowanie niniejsze zostało wykonane na podstawie: 4. Zlecenia i wytycznych od Inwestora. 5. Dokumentacji archiwalnych instalacji. 6. Pomiarów oraz wizji lokalnych na obiekcie. 7. Audytu energetycznego. 8. Uzgodnień międzybranżowych. 9. Warunków technicznych. 10. Norm i przepisów: Przepisy (z uwzględnieniem późniejszych zmian): 1. Ustawa z dnia 7 lipca 1994 r. Prawo Budowlane. 2. Rozporządzenie Ministra Infrastruktury z dnia 12 marca 2009 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. 3. Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy. 4. Rozporządzenie Ministra Zdrowia z dnia 4 września 2000 r. w sprawie warunków, jakim powinna odpowiadać woda do picia i na potrzeby gospodarcze.

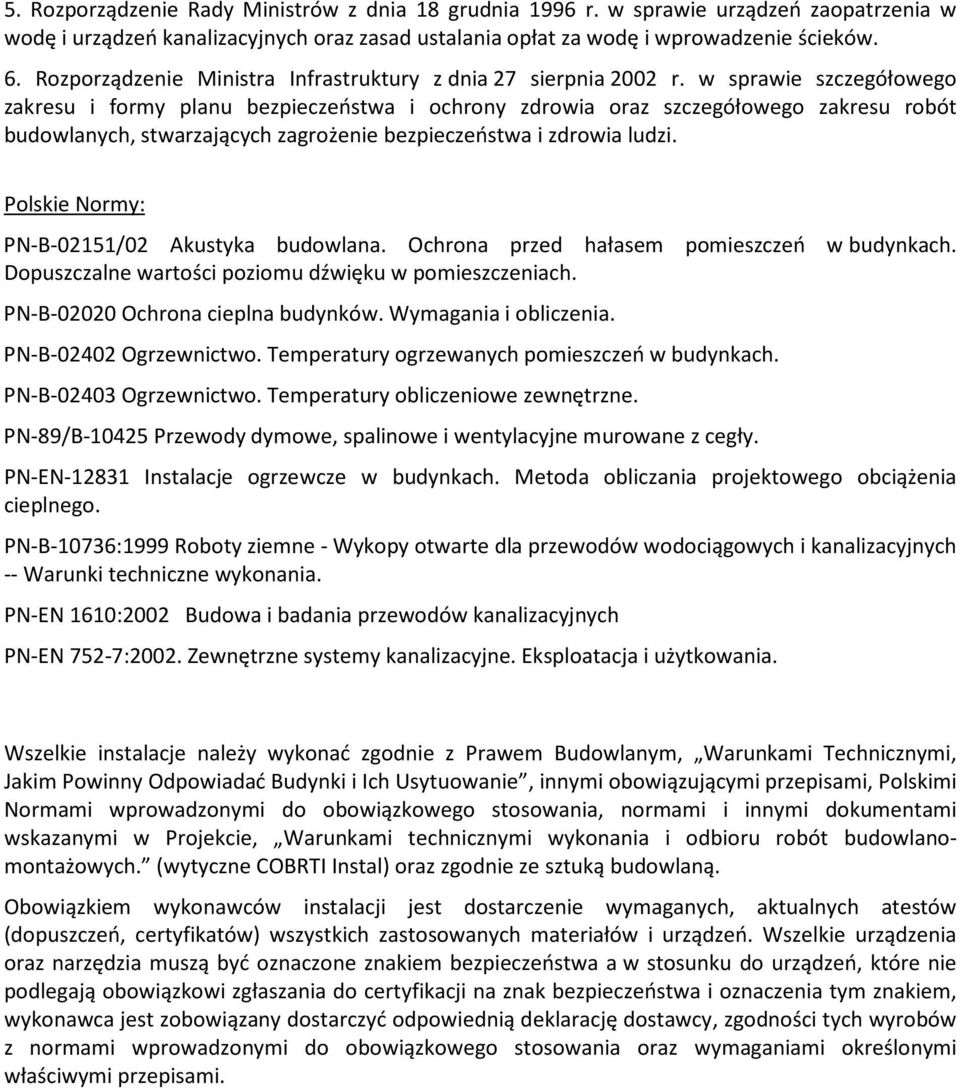

20 5. Rozporządzenie Rady Ministrów z dnia 18 grudnia 1996 r. w sprawie urządzeń zaopatrzenia w wodę i urządzeń kanalizacyjnych oraz zasad ustalania opłat za wodę i wprowadzenie ścieków. 6. Rozporządzenie Ministra Infrastruktury z dnia 27 sierpnia 2002 r. w sprawie szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu robót budowlanych, stwarzających zagrożenie bezpieczeństwa i zdrowia ludzi. Polskie Normy: PN-B-02151/02 Akustyka budowlana. Ochrona przed hałasem pomieszczeń w budynkach. Dopuszczalne wartości poziomu dźwięku w pomieszczeniach. PN-B Ochrona cieplna budynków. Wymagania i obliczenia. PN-B Ogrzewnictwo. Temperatury ogrzewanych pomieszczeń w budynkach. PN-B Ogrzewnictwo. Temperatury obliczeniowe zewnętrzne. PN-89/B Przewody dymowe, spalinowe i wentylacyjne murowane z cegły. PN-EN Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego. PN-B-10736:1999 Roboty ziemne - Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych -- Warunki techniczne wykonania. PN-EN 1610:2002 Budowa i badania przewodów kanalizacyjnych PN-EN 752-7:2002. Zewnętrzne systemy kanalizacyjne. Eksploatacja i użytkowania. Wszelkie instalacje należy wykonać zgodnie z Prawem Budowlanym, Warunkami Technicznymi, Jakim Powinny Odpowiadać Budynki i Ich Usytuowanie, innymi obowiązującymi przepisami, Polskimi Normami wprowadzonymi do obowiązkowego stosowania, normami i innymi dokumentami wskazanymi w Projekcie, Warunkami technicznymi wykonania i odbioru robót budowlanomontażowych. (wytyczne COBRTI Instal) oraz zgodnie ze sztuką budowlaną. Obowiązkiem wykonawców instalacji jest dostarczenie wymaganych, aktualnych atestów (dopuszczeń, certyfikatów) wszystkich zastosowanych materiałów i urządzeń. Wszelkie urządzenia oraz narzędzia muszą być oznaczone znakiem bezpieczeństwa a w stosunku do urządzeń, które nie podlegają obowiązkowi zgłaszania do certyfikacji na znak bezpieczeństwa i oznaczenia tym znakiem, wykonawca jest zobowiązany dostarczyć odpowiednią deklarację dostawcy, zgodności tych wyrobów z normami wprowadzonymi do obowiązkowego stosowania oraz wymaganiami określonymi właściwymi przepisami.

21 2. Instalacja wodociągowa. W celu zasilenia projektowanych węzłów sanitarnych w rozbudowywanej części obiektu przewidziano odejście z głównych rurociągów wody ciepłej, zimnej oraz cyrkulacji w pomieszczeniu technologii źródła ciepła. Prowadzenie rurociągów przewidziano w podbaseniu. Do poszczególnych węzłów sanitarnych poprowadzono piony z ciepłą i zimną wodą i zasilono poszczególne przybory zgodnie z częścią rysunkową. Wszystkie rurociągi instalacji wodociągowej izolować przeciwskropleniowo i cieplnie zgodnie z wymogami Rozporządzenia MI z r. Jako izolację termiczną zastosować należy prefabrykowane otuliny izolacyjne. Z nitki wody zimnej wykonać podejście do nowoprojektowanego hydrantu HP25 zlokalizowanego na klatce schodowej (zgodnie z częścią rysunkową). 3. Instalacja kanalizacji sanitarnej. Ścieki bytowo-gospodarcze z węzłów sanitarnych zbierane będą przez system grawitacyjnej instalacji kanalizacji sanitarnej i odprowadzane do instalacji kanalizacji sanitarnej na terenie działki. Kanalizacja podposadzkowa zaplecza kuchennego sali konferencyjnej została zaprojektowana w opracowaniu termomodernizacji (Tom 3 Zeszyt 2). Na etapie rozbudowy zaprojektowano podłączenia urządzeń sanitarnych do kanalizacji podposadzkowej oraz wyprowadzono odpowietrzenie ponad dach budynku pionem zakończonym rurą wywiewną PVC 110/160. Kanalizacja z węzła sanitarnego sali konferencyjnej oraz kanalizacji kręgielni wyprowadzone zostaną do zewnętrznej instalacji kanalizacji sanitarnej odrębnym przyłączem. Zaprojektowano odwodnienie liniowe tarasu, które wraz z wpustem odwadniającym schody prowadzące na taras, które włączone zostanie do istniejącej instalacji kanalizacji deszczowej na terenie działki. 4. Instalacja wentylacyjna Instalacja wentylacyjna nowoprojektowanej części rekreacyjnej hali basenowej. Istniejąca centrala obsługująca przestrzeń hali basenowej zostanie wymieniona na centralę z wymiennikiem krzyżowym i sekcją mieszającą typu DP 31/38 X Pool Basic prod. Dan-Poltherm zgodnie z projektem termomodernizacji (Tom 3 Zeszyt 1). W ramach projektu termomodernizacji przewidziano odejście kanału z centrali, który obsługiwał będzie rejon części rekreacyjnej opracowywanej w projekcie rozbudowy. Kanał poprowadzony został nad projektowaną grotą solną i dalej kanałem technicznym za częścią rekreacyjną. Na kanale należy zamontować 4 kraty nawiewne, które w sposób wyporowy dostarczą powietrze w ilości V=3725 m 3 /h każda. Istniejący osuszacz centrala wentylacyjna z pompą ciepła o wydajności V=14.000m 3 /h prod. Danpoltherm typ DanX 7/14 AF 2x MTZ 100 przeniesiony zostanie do pomieszczenia głównej centrali wentylacyjnej zgodnie z projektem termomodernizacji (Tom 3 Zeszyt 1). Część powietrza doprowadzanego przez osuszacz do istniejącej części rekreacyjnej zostanie dostarczona do części rekreacyjnej projektowanej na etapie rozbudowy. Zaprojektowano dwie kraty nawiewne o wydajności V = 1000m 3 /h każda. Powietrze usuwane przez osuszacz zbierane będzie pod stropem basenu i sprowadzone kanałem do osuszacza obok istniejącego kanału wywiewnego głównej centrali wentylacyjnej, zgodnie z projektem termomodernizacji Instalacja wentylacyjna kręgielni. Dla potrzeb wentylacji mechanicznej, odebrania zysków ciepła, podgrzania powietrza wentylacyjnego i chłodzenia w lecie pomieszczenia kręgielni zaprojektowano linię wentylacji mechanicznej nawiewnowyciągowej NW5. Zaprojektowano centralę wentylacyjną np. typu VS prod. VTS Przyjęto system rozdziału powietrza góra-góra. Kanały wentylacyjne rozprowadzone będą w przestrzeni sufitów podwieszanych.

22 Centrala wentylacyjna złożona będzie z następujących elementów: - wentylator nawiewny z przetwornicą częstotliwości Vn=3600 m 3 /h, - wentylator wyciągowy z przetwornicą częstotliwości Vw=3600 m 3 /h, - filtr powietrza na nawiewni EU5, - obrotowy wymiennik odzysku ciepła, - komora mieszania, - nagrzewnica wodna powietrza 50/40 C o mocy Q=11,45 kw, - chłodnica freonowa jednosekcyjna z odkraplaczem o mocy Q=14,2 kw, - agregat sprężarkowo-skraplający, - układ AKPiA. Wykonanie centrali zewnętrzne. Centrala zlokalizowana będzie na dachu budynku, na konstrukcji wsporczej zgodnej z p.t. konstrukcji. Powietrze nawiewane i wyciągane rozprowadzane jest kanałami prostokątnymi typu A/I lub okrągłymi typu SPIRO. Na nawiewnie i wyciągu układ wyposażyć należy w tłumiki hałasu. Powietrze nawiewane będzie poprzez nawiewniki wirowe sufitowe, a wyciągane poprzez wywiewniki sufitowe. Dla regulacji pneumatycznej instalacja wyposażona zostanie w przepustnice Instalacja wentylacyjna fitnessu i squasha. Z uwagi na rozbudowę pomieszczeń fitnessu o dodatkowe pomieszczenia ćwiczeń oraz o salę squasha, jak również konieczność modernizacji układów wentylacyjnych celem poprawy sprawności energetycznej, istniejące układy wentylacyjne zostaną zdemontowane. Otwory w dachu po zdemontowanych urządzeniach należy zaślepić i uszczelnić. Dla potrzeb wentylacji mechanicznej, odebrania zysków ciepła, podgrzania powietrza wentylacyjnego i chłodzenia w lecie pomieszczeń fitnessu zaprojektowano linię wentylacji mechanicznej nawiewnowyciągowej NW6. Zaprojektowano centralę wentylacyjną np. typu VS prod. VTS Przyjęto system rozdziału powietrza góra-góra. Kanały wentylacyjne rozprowadzone będą w przestrzeni sufitów podwieszanych. Centrala wentylacyjna złożona będzie z następujących elementów: - wentylator nawiewny z przetwornicą częstotliwości Vn=5820 m 3 /h, - wentylator wyciągowy z przetwornicą częstotliwości Vw=5500 m 3 /h, - filtr powietrza na nawiewni EU5, - obrotowy wymiennik odzysku ciepła, - komora mieszania, - nagrzewnica wodna powietrza 50/40 C o mocy Q=15,76kW, - chłodnica freonowa jednosekcyjna z odkraplaczem o mocy Q=21,9 kw, - agregat sprężarkowo-skraplający, - układ AKPiA. Wykonanie centrali zewnętrzne. Centrala zlokalizowana będzie na dachu budynku, na konstrukcji wsporczej zgodnej z p.t. konstrukcji. Powietrze nawiewane i wyciągane rozprowadzane jest kanałami prostokątnymi typu A/I lub okrągłymi typu SPIRO. Na nawiewnie i wyciągu układ wyposażyć należy w tłumiki hałasu. Powietrze nawiewane będzie poprzez nawiewniki wirowe sufitowe, a wyciągane poprzez wywiewniki sufitowe. Dla regulacji pneumatycznej instalacja wyposażona zostanie w przepustnice. Dla zapewnienia wymiany powietrza w toaletach i natryskach zaprojektowano linie wentylacyjne wyciągowe. Linie realizują wyciąg z pomieszczeń przy pomocy wentylatorów wyciągowych. Praca wyciągu jest sprzężona z załączaniem światła w pomieszczeniach z wybiegiem czasowym. Powietrze wywiewane będzie przez anemostaty kołowe przyłączone do kanałów elastycznych typu flex accoustic i osadzone w suficie podwieszanym, lub poprzez wentylator łazienkowy. Dla ograniczenia przenoszenia się hałasu wentylatora poprzez instalację oraz regulacji rozruchowej linii wentylator wyposażony w regulator obrotów. Nawiew kompensacyjny z centrali poprzez kratki transferowe w drzwiach pomieszczeń.

23 4.4. Instalacja wentylacyjna sali konferencyjnej z zapleczem kuchennym. Dla potrzeb wentylacji mechanicznej, odebrania zysków ciepła, podgrzania powietrza wentylacyjnego i chłodzenia w lecie pomieszczeń sali konferencyjnej i zaplecza kuchennego zaprojektowano linię wentylacji mechanicznej nawiewno-wyciągowej NW7. Zaprojektowano centralę wentylacyjną np. typu VS prod. VTS Przyjęto system rozdziału powietrza góra-góra. Kanały wentylacyjne rozprowadzone będą w przestrzeni sufitów podwieszanych. Centrala wentylacyjna złożona będzie z następujących elementów: - wentylator nawiewny z przetwornicą częstotliwości Vn=3230 m 3 /h, - wentylator wyciągowy z przetwornicą częstotliwości Vw=2920 m 3 /h, - filtr powietrza na nawiewni EU5, - obrotowy wymiennik odzysku ciepła, - komora mieszania, - nagrzewnica wodna powietrza 50/40 C o mocy Q=15,72 kw, - chłodnica freonowa jednosekcyjna z odkraplaczem o mocy Q=13,7 kw, - agregat sprężarkowo-skraplający, - układ AKPiA. Wykonanie centrali zewnętrzne. Centrala zlokalizowana będzie na dachu budynku, na konstrukcji wsporczej zgodnej z p.t. konstrukcji. Powietrze nawiewane i wyciągane rozprowadzane jest kanałami prostokątnymi typu A/I lub okrągłymi typu SPIRO. Na nawiewnie i wyciągu układ wyposażyć należy w tłumiki hałasu. Powietrze nawiewane będzie poprzez nawiewniki wirowe sufitowe, a wyciągane poprzez wywiewniki sufitowe. Dla regulacji pneumatycznej instalacja wyposażona zostanie w przepustnice. Dla zapewnienia wymiany powietrza w toaletach zaprojektowano linie wentylacyjne wyciągowe. Linie realizują wyciąg z pomieszczeń przy pomocy wentylatorów wyciągowych. Praca wyciągu jest sprzężona z załączaniem światła w pomieszczeniach z wybiegiem czasowym. Powietrze wywiewane będzie przez anemostaty kołowe przyłączone do kanałów elastycznych typu flex accoustic i osadzone w suficie podwieszanym, lub poprzez wentylator łazienkowy. Dla ograniczenia przenoszenia się hałasu wentylatora poprzez instalację oraz regulacji rozruchowej linii wentylator wyposażony w regulator obrotów. Nawiew kompensacyjny z centrali poprzez kratki transferowe w drzwiach pomieszczeń. 5. Instalacje grzewcze Instalacje centralnego ogrzewania W projekcie etapu II termomodernizacji (Tom 3 Zeszyt 2) zaprojektowano odejście z istniejącej instalacji zasilającej w ciepło grzejniki do części objętych niniejszym projektem. Zgodnie z odrębną dokumentacją odejście wykonano w podbaseniu i zakończono zaworami odcinającymi. W pomieszczeniu kręgielni rurociągi grzewcze rozprowadzić w warstwach posadzki i zasilić nowoprojektowane grzejniki zgodnie z częścią rysunkową. Na piętrze (pomieszczenia sali konferencyjnej i zaplecza kuchennego) z uwagi na zmianę aranżacji pomieszczeń oraz rozbudowę należy dołożyć grzejniki. Część grzejników istniejących może pozostać w tym samym miejscu, część należy usunąć lub zmienić ich lokalizację zgodnie z częścią rysunkową. Podłączenie wszystkich grzejników należy wykonać od nowa, rozprowadzając instalację w warstwach posadzki. Z tego samego przyłącza należy zasilić grzejniki nowopowstałych powierzchni przynależnych do fitnessu. Z uwagi na brak zmian w aranżacji istniejących pomieszczeń fitnessu, instalacja grzejnikowa w ich rejonie pozostaje tam bez zmian.

24 5.2. Instalacja ogrzewania podłogowego W częściach rozbudowywanych hali basenowej należy wykonać instalacje ogrzewania podłogowego. Zasilanie obiegów zaprojektowano poprzez włączenie się do istniejącej instalacji ogrzewania podłogowego zasilającego obiegi w hali basenu (obieg III rozdzielacza w pomieszczeniu technologii źródła ciepła). Zaprojektowano dwa rozdzielacze ogrzewania podłogowego (8 i 12 obiegów) z osprzętem. Lokalizacja szafek rozdzielaczy zgodnie z częścią rysunkową (uzgodnić z p.t. architektury na etapie wykonywania instalacji) Instalacje ciepła technologicznego do central wentylacyjnych Odejście ciepła technologicznego do central NW6, NW7 i NW8 zostało przewidziane w etapie II projektu termomodernizacji (Tom 3, Zeszyt 2) z obiegu I rozdzielacza zlokalizowanego w pomieszczeniu technologii źródła ciepła. W celu zasilenia central wentylacyjnych projektowanych dla celów rozbudowy obiektu należy włączyć się do istniejącego odejścia i wykonać podejścia do central zlokalizowanych na dachu. Instalację wykonać z rur stalowych czarnych łączonych poprzez spawanie. Instalację należy prowadzić ze spadkiem w kierunku przeciwnym do odbiorników. Przewidzieć odwodnienia w najniższych punktach instalacji. 6. Instalacje chłodzenia do central wentylacyjnych Zaprojektowano centrale wentylacyjne z chłodnicami freonowymi. Agregaty chłodnicze o mocach chłodniczych odpowiednio: Qch=15,8 kw (NW6), Qch=21,2kW (NW7), Qch=13,2kW (NW8) należy umiejscowić na dachu budynku w pobliżu central i zasilić chłodnice freonowe. 7. Informacja dotycząca bezpieczeństwa i ochrony zdrowia. Przed przystąpieniem do robót budowlanych należy sporządzić plan bioz. Roboty budowlane stwarzające szczególnie wysokie ryzyko powstania zagrożenia bezpieczeństwa i zdrowia ludzi to prace przy wykopach podczas realizacji zewnętrznych instalacji sanitarnych. W trakcie realizacji obiektu stosować się do obowiązujących przepisów bhp, p-poż i sanitarnych. 8. Uwagi końcowe. 1. Wszelkie urządzenia podziemne należy uprzednio zlokalizować za pomocą próbnych przekopów, następnie ręcznie aż do rzędnej posadowienia wykopów. 2. Roboty zabezpieczające istniejące instalacje podziemne należy wykonać po uprzednim zgłoszeniu i pod nadzorem właścicieli oraz użytkowników tych obiektów. 3. W przypadku natrafienia na niezinwentaryzowane uzbrojenie lub wystąpienia kolizji należy przy udziale nadzoru inwestorskiego ustalić dalszy tok postępowania. 4. Wykopy oznakować i zabezpieczyć zgodnie z przepisami bhp. 5. Całość wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano- Montażowych, część II Instalacje Sanitarne i Przemysłowe, Instrukcjami montażowymi wykonania rurociągów PE, PP i PVC. 6. Podstawą do przystąpienia robót budowlanych będzie wykonanie projektu wykonawczego, który zostanie sporządzony zgodnie z założeniami niniejszego projektu budowlanego. 7. Po wykonaniu przyłączy teren doprowadzić do stanu pierwotnego wraz z odtworzeniem nawierzchni placów, dróg i chodników oraz terenów zielonych. 8. Po ułożeniu rur w wykopie należy zlecić uprawnionemu geodecie wykonanie inwentaryzacji geodezyjnej. 9. Odstępstwa od projektu należy uzgadniać w ramach nadzoru autorskiego.

25 III. CZĘŚĆ RYSUNKOWA

26 A' A' A'' A EI60 A B B C D E F ANMAR Projekt 12 G FRAM Sp. z o.o. Sp. K. ul. Boczna 12; KOŚCIAN PWiK w Obornikach Sp. z o.o Oborniki, ul. Staszica 41A ROZBUDOWA OBIEKTU PŁYWALNI w Obornikach o nowe formy rekreacji OBORNIKI, ul. Czarnkowska 84, gmina Oborniki jedn. ew. Oborniki, działka o nr ew. 1713/4 Jakub Banaszak Anna Lassa Ireneusz Kordusiak PROJEKT BUDOWLANY INSTALACJA WOD-KAN - RZUT PARTERU

27 A' STYRO. F.-15cm A B C D S15 S15 S15 EI60 ANMAR Projekt FRAM Sp. z o.o. Sp. K. ul. Boczna 12; KOŚCIAN S15 E PWiK w Obornikach Sp. z o.o Oborniki, ul. Staszica 41A ROZBUDOWA OBIEKTU PŁYWALNI w Obornikach o nowe formy rekreacji OBORNIKI, ul. Czarnkowska 84, gmina Oborniki jedn. ew. Oborniki, działka o nr ew. 1713/4 Jakub Banaszak Anna Lassa Ireneusz Kordusiak PROJEKT BUDOWLANY INSTALACJA WOD-KAN - RZUT PIĘTRA

28 A' A' A'' A EI60 A B B C D E F ANMAR Projekt 12 G FRAM Sp. z o.o. Sp. K. ul. Boczna 12; KOŚCIAN PWiK w Obornikach Sp. z o.o Oborniki, ul. Staszica 41A ROZBUDOWA OBIEKTU PŁYWALNI w Obornikach o nowe formy rekreacji OBORNIKI, ul. Czarnkowska 84, gmina Oborniki jedn. ew. Oborniki, działka o nr ew. 1713/4 Jakub Banaszak Anna Lassa Ireneusz Kordusiak PROJEKT BUDOWLANY INSTALACJA WENT. MECHANICZNEJ - RZUT PARTERU

29 A' STYRO. F.-15cm STYRO. F.-15cm A B C EI60 ANMAR Projekt D FRAM Sp. z o.o. Sp. K. ul. Boczna 12; KOŚCIAN S15 S15 S15 E PWiK w Obornikach Sp. z o.o Oborniki, ul. Staszica 41A ROZBUDOWA OBIEKTU PŁYWALNI w Obornikach o nowe formy rekreacji OBORNIKI, ul. Czarnkowska 84, gmina Oborniki jedn. ew. Oborniki, działka o nr ew. 1713/4 Jakub Banaszak Anna Lassa Ireneusz Kordusiak PROJEKT BUDOWLANY S15 INSTALACJA WENT. MECHANICZNEJ - RZUT PIĘTRA

30 A B C D E ANMAR Projekt FRAM Sp. z o.o. Sp. K. ul. Boczna 12; KOŚCIAN PWiK w Obornikach Sp. z o.o Oborniki, ul. Staszica 41A ROZBUDOWA OBIEKTU PŁYWALNI w Obornikach o nowe formy rekreacji OBORNIKI, ul. Czarnkowska 84, gmina Oborniki jedn. ew. Oborniki, działka o nr ew. 1713/4 Jakub Banaszak Anna Lassa Ireneusz Kordusiak PROJEKT BUDOWLANY INSTALACJA WENT. MECHANICZNEJ - RZUT DACHU

31 A' EI60 A B C D E F G 12 ANMAR Projekt FRAM Sp. z o.o. Sp. K. ul. Boczna 12; KOŚCIAN PWiK w Obornikach Sp. z o.o Oborniki, ul. Staszica 41A ROZBUDOWA OBIEKTU PŁYWALNI w Obornikach o nowe formy rekreacji OBORNIKI, ul. Czarnkowska 84, gmina Oborniki jedn. ew. Oborniki, działka o nr ew. 1713/4 Jakub Banaszak Anna Lassa Ireneusz Kordusiak PROJEKT WYKONAWCZY INSTALACJA GRZEWCZA - RZUT PARTERU

32 A' STYRO. F.-15cm STYRO. F.-15cm A B C STYRO. F.-15cm STYRO. F.-15cm EI60 EI60 ANMAR Projekt D FRAM Sp. z o.o. Sp. K. ul. Boczna 12; KOŚCIAN S15 S15 S15 E PWiK w Obornikach Sp. z o.o Oborniki, ul. Staszica 41A ROZBUDOWA OBIEKTU PŁYWALNI w Obornikach o nowe formy rekreacji OBORNIKI, ul. Czarnkowska 84, gmina Oborniki jedn. ew. Oborniki, działka o nr ew. 1713/4 Jakub Banaszak Anna Lassa Ireneusz Kordusiak PROJEKT BUDOWLANY S15 INSTALACJE GRZEWCZE - RZUT PIĘTRA
