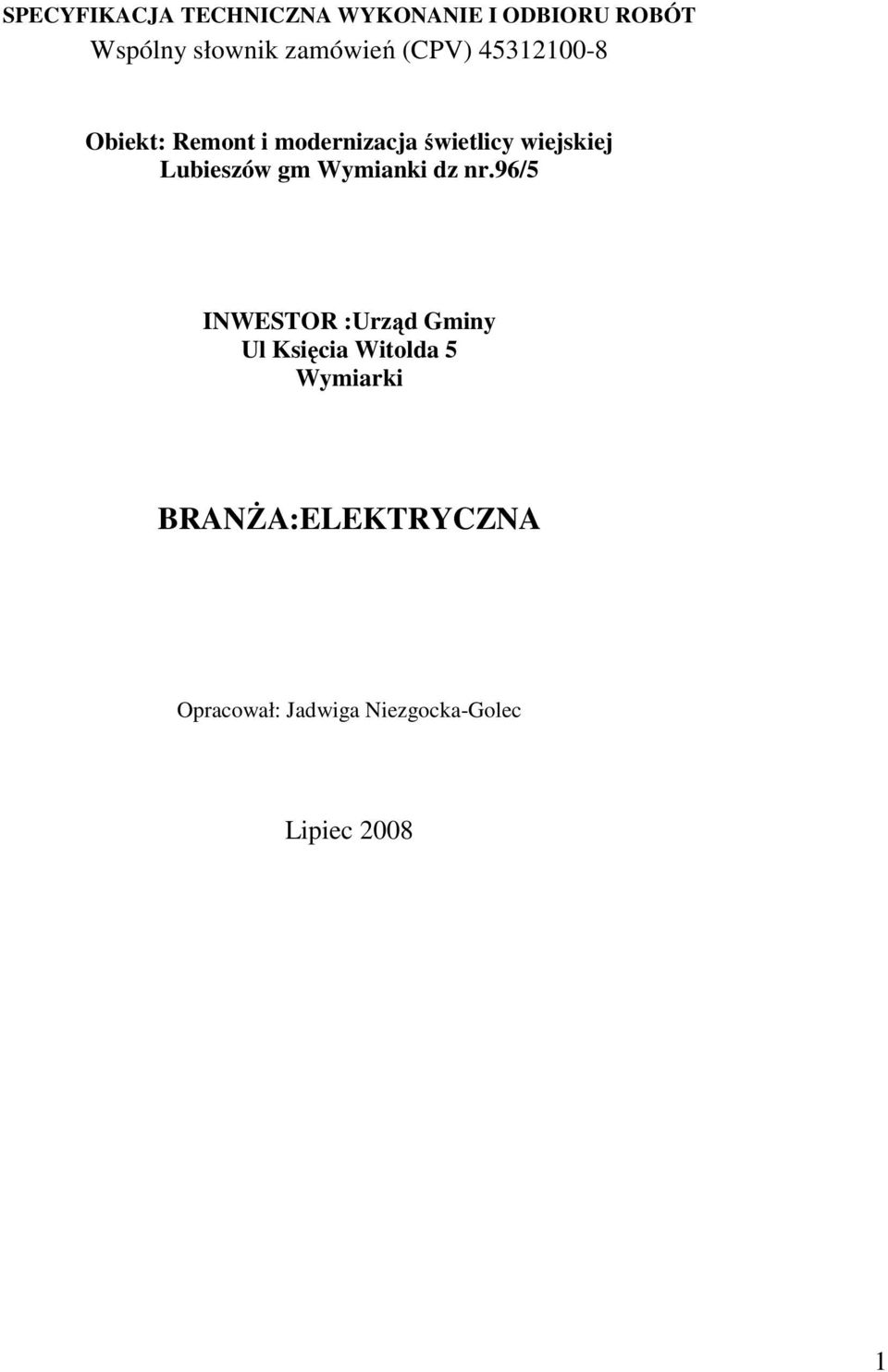

1 SPECYFIKACJA TECHNICZNA WYKONANIE I ODBIORU ROBÓT Wspólny słownik zamówień (CPV) Obiekt: Remont i modernizacja świetlicy wiejskiej Lubieszów gm Wymianki dz nr.96/5 INWESTOR :Urząd Gminy Ul Księcia Witolda 5 Wymiarki BRANśA:ELEKTRYCZNA Opracował: Jadwiga Niezgocka-Golec Lipiec

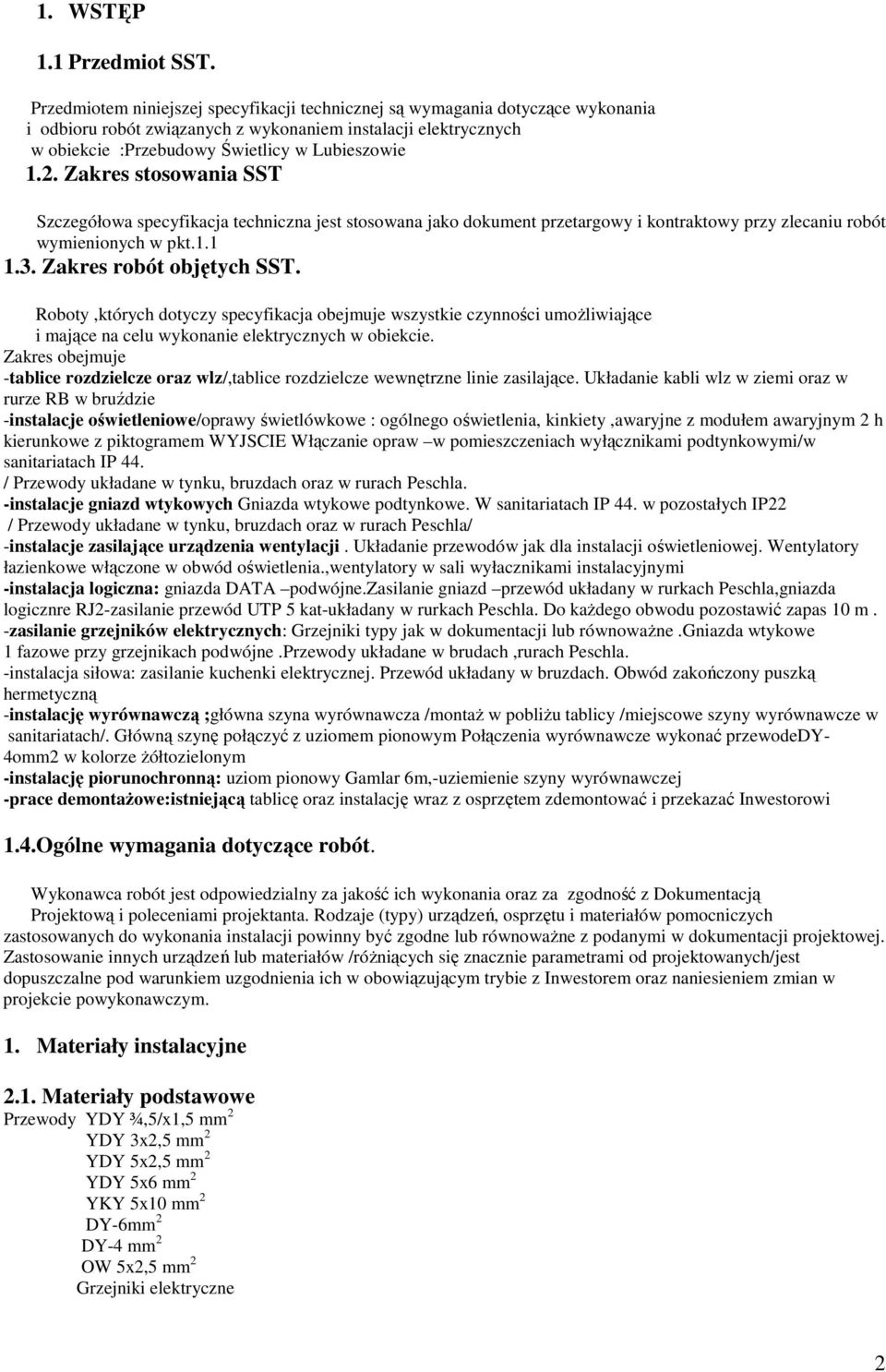

2 1. WSTĘP 1.1 Przedmiot SST. Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem instalacji elektrycznych w obiekcie :Przebudowy Świetlicy w Lubieszowie 1.2. Zakres stosowania SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu robót wymienionych w pkt Zakres robót objętych SST. Roboty,których dotyczy specyfikacja obejmuje wszystkie czynności umoŝliwiające i mające na celu wykonanie elektrycznych w obiekcie. Zakres obejmuje -tablice rozdzielcze oraz wlz/,tablice rozdzielcze wewnętrzne linie zasilające. Układanie kabli wlz w ziemi oraz w rurze RB w bruździe -instalacje oświetleniowe/oprawy świetlówkowe : ogólnego oświetlenia, kinkiety,awaryjne z modułem awaryjnym 2 h kierunkowe z piktogramem WYJSCIE Włączanie opraw w pomieszczeniach wyłącznikami podtynkowymi/w sanitariatach IP 44. / Przewody układane w tynku, bruzdach oraz w rurach Peschla. -instalacje gniazd wtykowych Gniazda wtykowe podtynkowe. W sanitariatach IP 44. w pozostałych IP22 / Przewody układane w tynku, bruzdach oraz w rurach Peschla/ -instalacje zasilające urządzenia wentylacji. Układanie przewodów jak dla instalacji oświetleniowej. Wentylatory łazienkowe włączone w obwód oświetlenia.,wentylatory w sali wyłacznikami instalacyjnymi -instalacja logiczna: gniazda DATA podwójne.zasilanie gniazd przewód układany w rurkach Peschla,gniazda logicznre RJ2-zasilanie przewód UTP 5 kat-układany w rurkach Peschla. Do kaŝdego obwodu pozostawić zapas 10 m. -zasilanie grzejników elektrycznych: Grzejniki typy jak w dokumentacji lub równowaŝne.gniazda wtykowe 1 fazowe przy grzejnikach podwójne.przewody układane w brudach,rurach Peschla. -instalacja siłowa: zasilanie kuchenki elektrycznej. Przewód układany w bruzdach. Obwód zakończony puszką hermetyczną -instalację wyrównawczą ;główna szyna wyrównawcza /montaŝ w pobliŝu tablicy /miejscowe szyny wyrównawcze w sanitariatach/. Główną szynę połączyć z uziomem pionowym Połączenia wyrównawcze wykonać przewodedy- 4omm2 w kolorze Ŝółtozielonym -instalację piorunochronną: uziom pionowy Gamlar 6m,-uziemienie szyny wyrównawczej -prace demontaŝowe:istniejącą tablicę oraz instalację wraz z osprzętem zdemontować i przekazać Inwestorowi 1.4.Ogólne wymagania dotyczące robót. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z Dokumentacją Projektową i poleceniami projektanta. Rodzaje (typy) urządzeń, osprzętu i materiałów pomocniczych zastosowanych do wykonania instalacji powinny być zgodne lub równowaŝne z podanymi w dokumentacji projektowej. Zastosowanie innych urządzeń lub materiałów /róŝniących się znacznie parametrami od projektowanych/jest dopuszczalne pod warunkiem uzgodnienia ich w obowiązującym trybie z Inwestorem oraz naniesieniem zmian w projekcie powykonawczym. 1. Materiały instalacyjne 2.1. Materiały podstawowe Przewody YDY ¾,5/x1,5 mm 2 YDY 3x2,5 mm 2 YDY 5x2,5 mm 2 YDY 5x6 mm 2 YKY 5x10 mm 2 DY-6mm 2 DY-4 mm 2 OW 5x2,5 mm 2 Grzejniki elektryczne 2

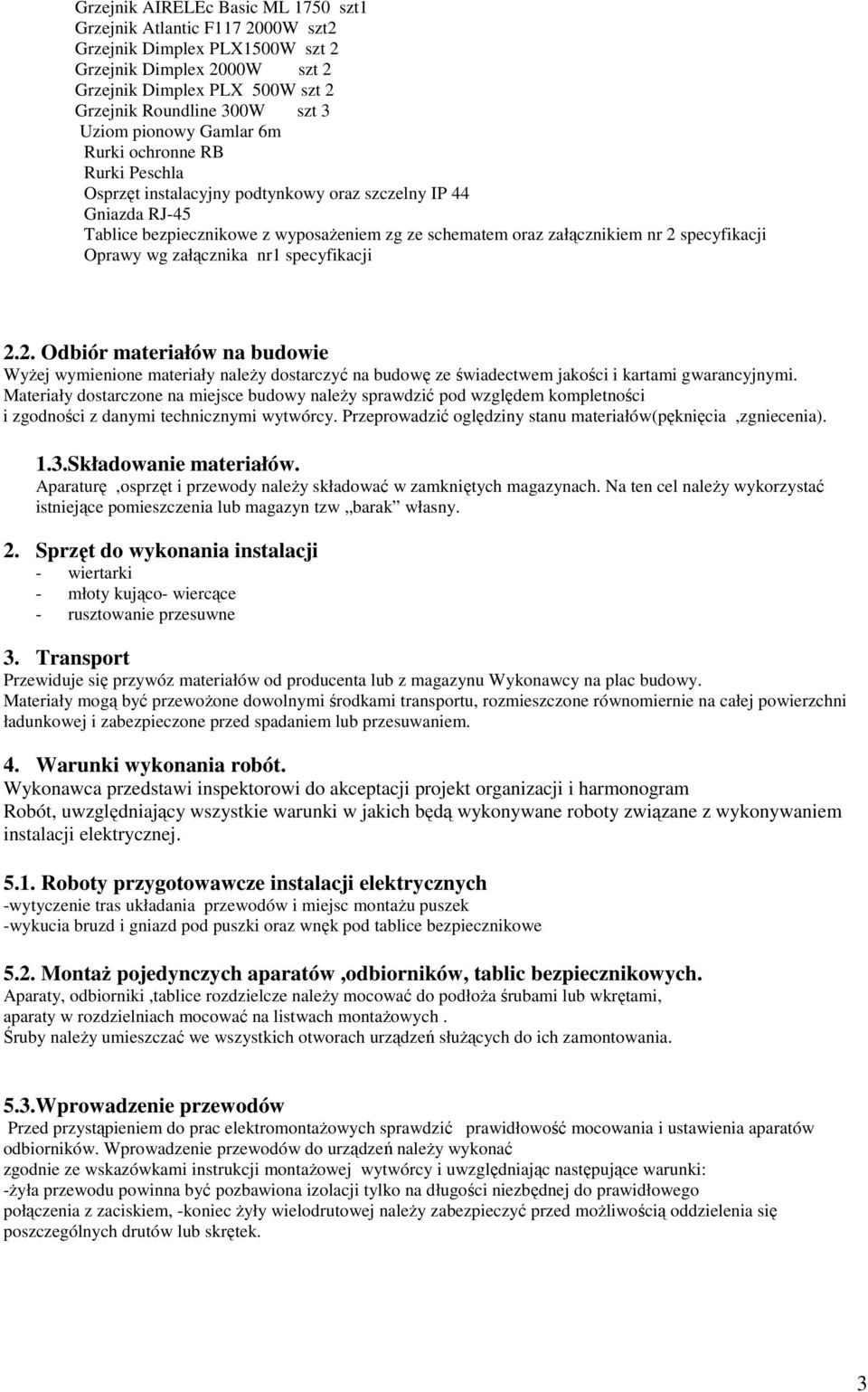

3 Grzejnik AIRELEc Basic ML 1750 szt1 Grzejnik Atlantic F W szt2 Grzejnik Dimplex PLX1500W szt 2 Grzejnik Dimplex 2000W szt 2 Grzejnik Dimplex PLX 500W szt 2 Grzejnik Roundline 300W szt 3 Uziom pionowy Gamlar 6m Rurki ochronne RB Rurki Peschla Osprzęt instalacyjny podtynkowy oraz szczelny IP 44 Gniazda RJ-45 Tablice bezpiecznikowe z wyposaŝeniem zg ze schematem oraz załącznikiem nr 2 specyfikacji Oprawy wg załącznika nr1 specyfikacji 2.2. Odbiór materiałów na budowie WyŜej wymienione materiały naleŝy dostarczyć na budowę ze świadectwem jakości i kartami gwarancyjnymi. Materiały dostarczone na miejsce budowy naleŝy sprawdzić pod względem kompletności i zgodności z danymi technicznymi wytwórcy. Przeprowadzić oględziny stanu materiałów(pęknięcia,zgniecenia). 1.3.Składowanie materiałów. Aparaturę,osprzęt i przewody naleŝy składować w zamkniętych magazynach. Na ten cel naleŝy wykorzystać istniejące pomieszczenia lub magazyn tzw barak własny. 2. Sprzęt do wykonania instalacji - wiertarki - młoty kująco- wiercące - rusztowanie przesuwne 3. Transport Przewiduje się przywóz materiałów od producenta lub z magazynu Wykonawcy na plac budowy. Materiały mogą być przewoŝone dowolnymi środkami transportu, rozmieszczone równomiernie na całej powierzchni ładunkowej i zabezpieczone przed spadaniem lub przesuwaniem. 4. Warunki wykonania robót. Wykonawca przedstawi inspektorowi do akceptacji projekt organizacji i harmonogram Robót, uwzględniający wszystkie warunki w jakich będą wykonywane roboty związane z wykonywaniem instalacji elektrycznej Roboty przygotowawcze instalacji elektrycznych -wytyczenie tras układania przewodów i miejsc montaŝu puszek -wykucia bruzd i gniazd pod puszki oraz wnęk pod tablice bezpiecznikowe 5.2. MontaŜ pojedynczych aparatów,odbiorników, tablic bezpiecznikowych. Aparaty, odbiorniki,tablice rozdzielcze naleŝy mocować do podłoŝa śrubami lub wkrętami, aparaty w rozdzielniach mocować na listwach montaŝowych. Śruby naleŝy umieszczać we wszystkich otworach urządzeń słuŝących do ich zamontowania. 5.3.Wprowadzenie przewodów Przed przystąpieniem do prac elektromontaŝowych sprawdzić prawidłowość mocowania i ustawienia aparatów odbiorników. Wprowadzenie przewodów do urządzeń naleŝy wykonać zgodnie ze wskazówkami instrukcji montaŝowej wytwórcy i uwzględniając następujące warunki: -Ŝyła przewodu powinna być pozbawiona izolacji tylko na długości niezbędnej do prawidłowego połączenia z zaciskiem, -koniec Ŝyły wielodrutowej naleŝy zabezpieczyć przed moŝliwością oddzielenia się poszczególnych drutów lub skrętek. 3

4 6.Kontrola jakości i odbiór. Podczas wykonywania czynności kontrolnych i odbiorowych naleŝy w szczególności Zwracać uwagę na następujące elementy: -sprawdzenie jakość urządzeń i materiałów -sprawdzenie stanu ochrony przeciwporaŝeniowej -sprawdzenie rezystancji izolacji instalacji -sprawdzenie zgodności wykonania instalacji z projektem -sprawdzenie usunięcia wszelkich usterek -sprawdzenie jakości zastosowania materiałów uszczelniających Odbiór robót powinien odbywać się przy udziale co najmniej: - kierownika robót elektrycznych - inspektora nadzoru branŝy elektrycznej - przedstawiciela inwestora 7. Obmiar robót. Obmiar robót polega na określeniu faktycznego zakresu robót oraz podaniu rzeczywistych ilości zuŝytych materiałów. Obmiar robót obejmuje roboty objęte umową oraz ewentualne dodatkowe i nieprzewidziane, których konieczność będzie uzgodniona w trakcie trwania robót pomiędzy Wykonawcą,a Inwestorem i Inspektorem nadzoru. Jednostką obmiaru dla przewodów elektrycznych jest 1 m. Jednostką obmiaru dla osprzętu i urządzeń jest 1szt lub kpl. Obmiaru robót dokonuje Wykonawca w sposób określony w warunkach kontraktu. Sporządzony obmiar robót Wykonawca uzgadnia z inspektorem nadzoru w trybie ustalonym w umowie. Wyniki obmiaru robót naleŝy porównać z dokumentacją techniczno-kosztorysową w celu określenia ewentualnych rozbieŝności w ilości robót. 8. Odbiór robót. Odbioru robót dokonuje zespół powołany przez Inwestora z udziałem Inspektora nadzoru po całkowitym zakończeniu robót i dokonaniu prób i pomiarów skuteczności ochrony przeciwporaŝeniowej. Przyjęcie robót moŝe nastąpić tylko w przypadku pozytywnego wyniku przeprowadzonych prób i pomiarów, jak równieŝ wykonania prac zgodnie z dokumentacja projektową i obowiązującymi przepisami i normami. Wszystkie zmiany techniczne wprowadzone w trakcie budowy zaakceptowane przez Inspektora nadzoru umieścić w dokumentacji powykonawczej. 9. Podstawa płatności Warunki terminy płatności zostały szczegółowo określone w umowie za przedmiotowe zadanie. 10. Normy,katalogi i dokumenty związane z opracowaniem dokumentacji przetargowej 10.1 Katalogi Katalogi kabli i przewodów Katalogi osprzętu instalacyjnego Katalog opraw Normy PN-E Wytyczne do instalacji elektrycznych. Dobór i montaŝ wyposaŝenia elektrycznego PN-90/E Oznaczenia identyfikacyjne przewodów elektrycznych barwami lub cyframi PN-92/E Stopnie ochrony zapewnione przez obudowy PN-IEC Instalacje elektryczne w obiektach budowlanych.ustalenie ogólnych charakterystyk PN-IEC Instalacje elektryczne w obiektach budowlanych.dobór i montaŝ wyposaŝenia elektrycznego PN-IEC Instalacje elektryczne w obiektach budowlanych..sprawdzenia odbiorcze PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo PN-IEC Uziemienia i przewody ochronne 4

5 Załącznik nr 1 Zestawienie opraw L.p Typ oprawy Ilość Producent 1 Oprawa Atlantik1x36 nr kat EO.046PC 1 Lug Zielona Góra 2 Oprawa Atlantik1x36 nr kat EO.046PC 1 Lug Zielona Góra AWz modułem awaryjnym 2h 3 Oprawa Lug Star n/t nr kat D x13 14 Lug Zielona Góra z szybką CS Oprawa Lug Classic n/t PAR 4x18 nr kat 5 Lug Zielona Góra BO Oprawa Lug Classic n/t PAR 4x18 nr kat 1 Lug Zielona Góra BO.043 AW z modułem awaryjnym 2h 6 Oprawa Lug Satela 3 nr kat SM Lug Zielona Góra 1x40W 7 Oprawa Lug Bazylea 1x150 2 Lug Zielona Góra zwieszakowa nr kat SL001 8 Oprawa Lug Rondo 1x9W nr kat 10 Lug Zielona Góra EP Oprawa Lug Rondo 1x9W AW nr 3 Lug Zielona Góra katep z modułem awaryjnym 2h 10 Kinkiet Lug Taria Plus nr kat SL030 6 Lug Zielona Góra 1x13W 11 Oprawa DN190 1x18W TC-D 18W 3 ES-System 12 Oprawa DN190 1x18W TC-D 18W AW 4 ES-System z modułem awaryjnym 2h 13 Oprawa OP1-S8TA3N kierunkowa z 5 ES-System piktogramem jednostronnym 14 Oprawa DS-S8TA3N kierunkowa z piktogramem dwustronnym 1 ES-System 5

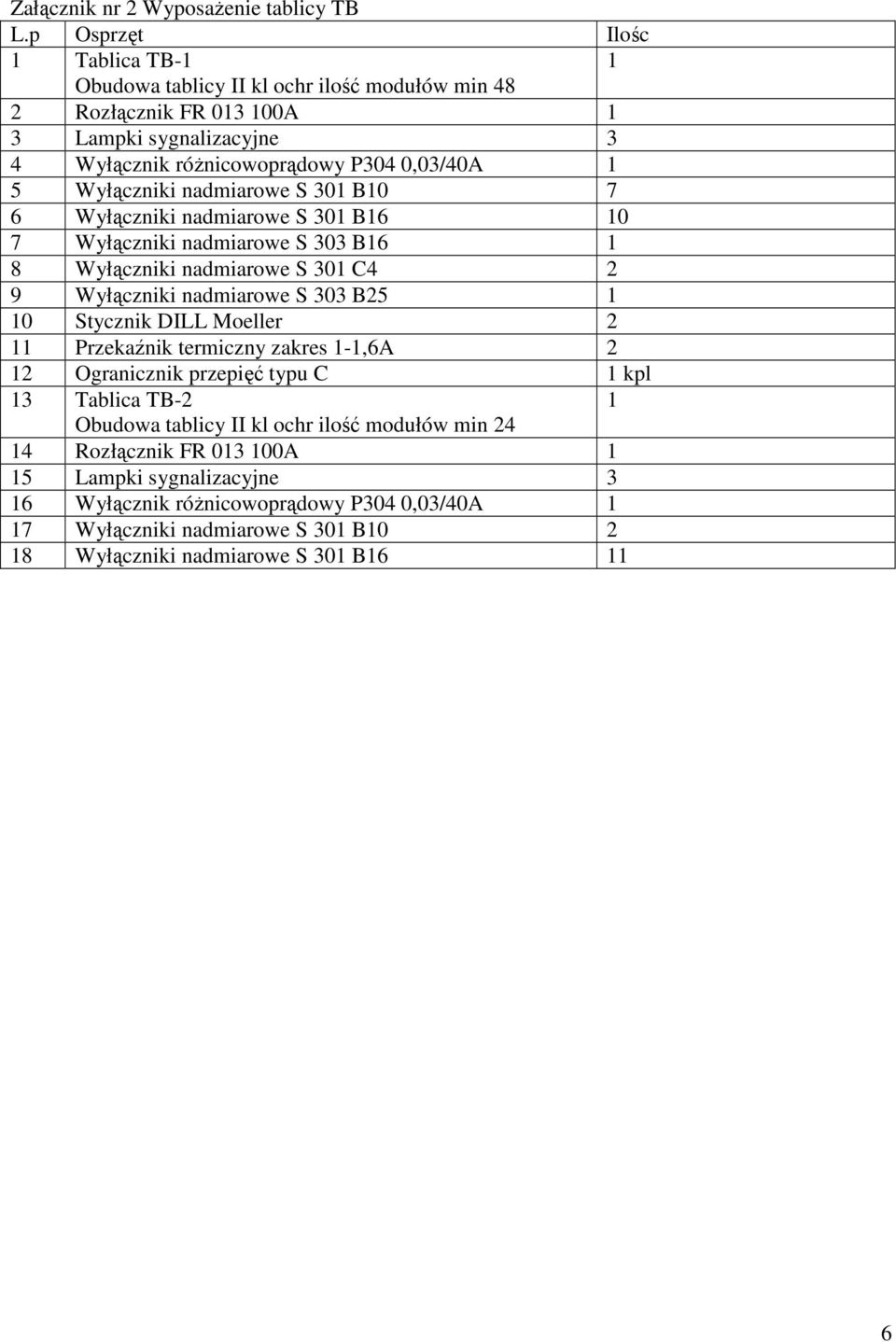

6 Załącznik nr 2 WyposaŜenie tablicy TB L.p Osprzęt Ilośc 1 Tablica TB-1 1 Obudowa tablicy II kl ochr ilość modułów min 48 2 Rozłącznik FR A 1 3 Lampki sygnalizacyjne 3 4 Wyłącznik róŝnicowoprądowy P304 0,03/40A 1 5 Wyłączniki nadmiarowe S 301 B Wyłączniki nadmiarowe S 301 B Wyłączniki nadmiarowe S 303 B Wyłączniki nadmiarowe S 301 C4 2 9 Wyłączniki nadmiarowe S 303 B Stycznik DILL Moeller 2 11 Przekaźnik termiczny zakres 1-1,6A 2 12 Ogranicznik przepięć typu C 1 kpl 13 Tablica TB-2 1 Obudowa tablicy II kl ochr ilość modułów min Rozłącznik FR A 1 15 Lampki sygnalizacyjne 3 16 Wyłącznik róŝnicowoprądowy P304 0,03/40A 1 17 Wyłączniki nadmiarowe S 301 B Wyłączniki nadmiarowe S 301 B
