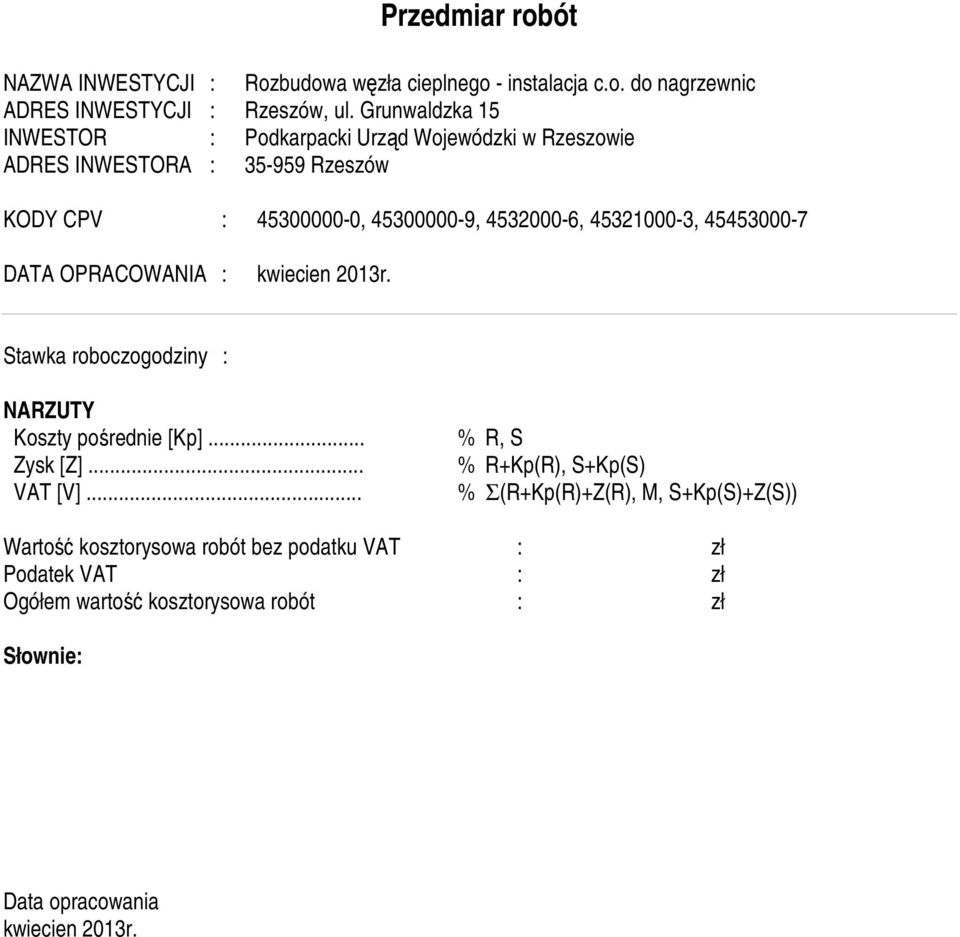

1 Przediar robót NAZWA INWESTYCJI : Rozbudowa węzła cieplnego - instalacja c.o. do nagrzewnic ADRES INWESTYCJI : Rzeszów, ul. Grunwaldzka 15 INWESTOR : Podkarpacki Urząd Wojewódzki w Rzeszowie ADRES INWESTORA : Rzeszów KODY CPV : , , , , DATA OPRACOWANIA : kwiecien 2013r. Stawka roboczogodziny : NARZUTY Koszty pośrednie [Kp]... % R, S Zysk [Z]... % R+Kp(R), S+Kp(S) VAT [V]... % Σ(R+Kp(R)+Z(R), M, S+Kp(S)+Z(S)) Wartość kosztorysowa robót bez podatku VAT : zł Podatek VAT : zł Ogółe wartość kosztorysowa robót : zł Słownie: Data opracowania kwiecien 2013r.

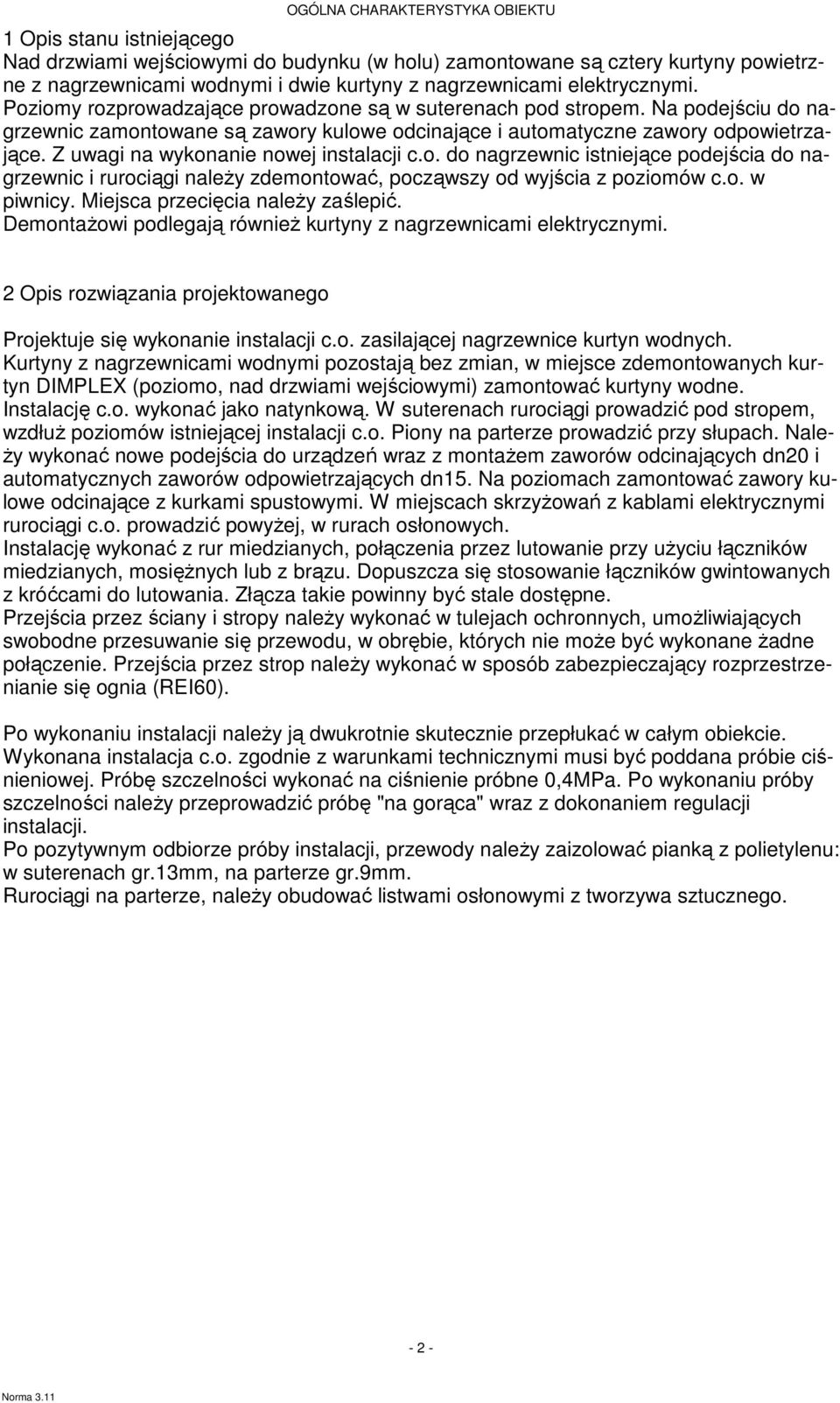

2 OGÓLNA CHARAKTERYSTYKA OBIEKTU 1 Opis stanu istniejącego Nad drzwiai wejściowyi do budynku (w holu) zaontowane są cztery kurtyny powietrzne z nagrzewnicai wodnyi i dwie kurtyny z nagrzewnicai elektrycznyi. Pozioy rozprowadzające prowadzone są w suterenach pod strope. Na podejściu do nagrzewnic zaontowane są zawory kulowe odcinające i autoatyczne zawory odpowietrzające. Z uwagi na wykonanie nowej instalacji c.o. do nagrzewnic istniejące podejścia do nagrzewnic i rurociągi naleŝy zdeontować, począwszy od wyjścia z pozioów c.o. w piwnicy. Miejsca przecięcia naleŝy zaślepić. DeontaŜowi podlegają równieŝ kurtyny z nagrzewnicai elektrycznyi. 2 Opis rozwiązania projektowanego Projektuje się wykonanie instalacji c.o. zasilającej nagrzewnice kurtyn wodnych. Kurtyny z nagrzewnicai wodnyi pozostają bez zian, w iejsce zdeontowanych kurtyn DIMPLEX (pozioo, nad drzwiai wejściowyi) zaontować kurtyny wodne. Instalację c.o. wykonać jako natynkową. W suterenach rurociągi prowadzić pod strope, wzdłuŝ pozioów istniejącej instalacji c.o. Piony na parterze prowadzić przy słupach. Nale- Ŝy wykonać nowe podejścia do urządzeń wraz z ontaŝe zaworów odcinających dn20 i autoatycznych zaworów odpowietrzających dn15. Na pozioach zaontować zawory kulowe odcinające z kurkai spustowyi. W iejscach skrzyŝowań z kablai elektrycznyi rurociągi c.o. prowadzić powyŝej, w rurach osłonowych. Instalację wykonać z rur iedzianych, połączenia przez lutowanie przy uŝyciu łączników iedzianych, osięŝnych lub z brązu. Dopuszcza się stosowanie łączników gwintowanych z króćcai do lutowania. Złącza takie powinny być stale dostępne. Przejścia przez ściany i stropy naleŝy wykonać w tulejach ochronnych, uoŝliwiających swobodne przesuwanie się przewodu, w obrębie, których nie oŝe być wykonane Ŝadne połączenie. Przejścia przez strop naleŝy wykonać w sposób zabezpieczający rozprzestrzenianie się ognia (REI60). Po wykonaniu instalacji naleŝy ją dwukrotnie skutecznie przepłukać w cały obiekcie. Wykonana instalacja c.o. zgodnie z warunkai technicznyi usi być poddana próbie ciśnieniowej. Próbę szczelności wykonać na ciśnienie próbne 0,4MPa. Po wykonaniu próby szczelności naleŝy przeprowadzić próbę "na gorąca" wraz z dokonanie regulacji instalacji. Po pozytywny odbiorze próby instalacji, przewody naleŝy zaizolować pianką z polietylenu: w suterenach gr.13, na parterze gr.9. Rurociągi na parterze, naleŝy obudować listwai osłonowyi z tworzywa sztucznego

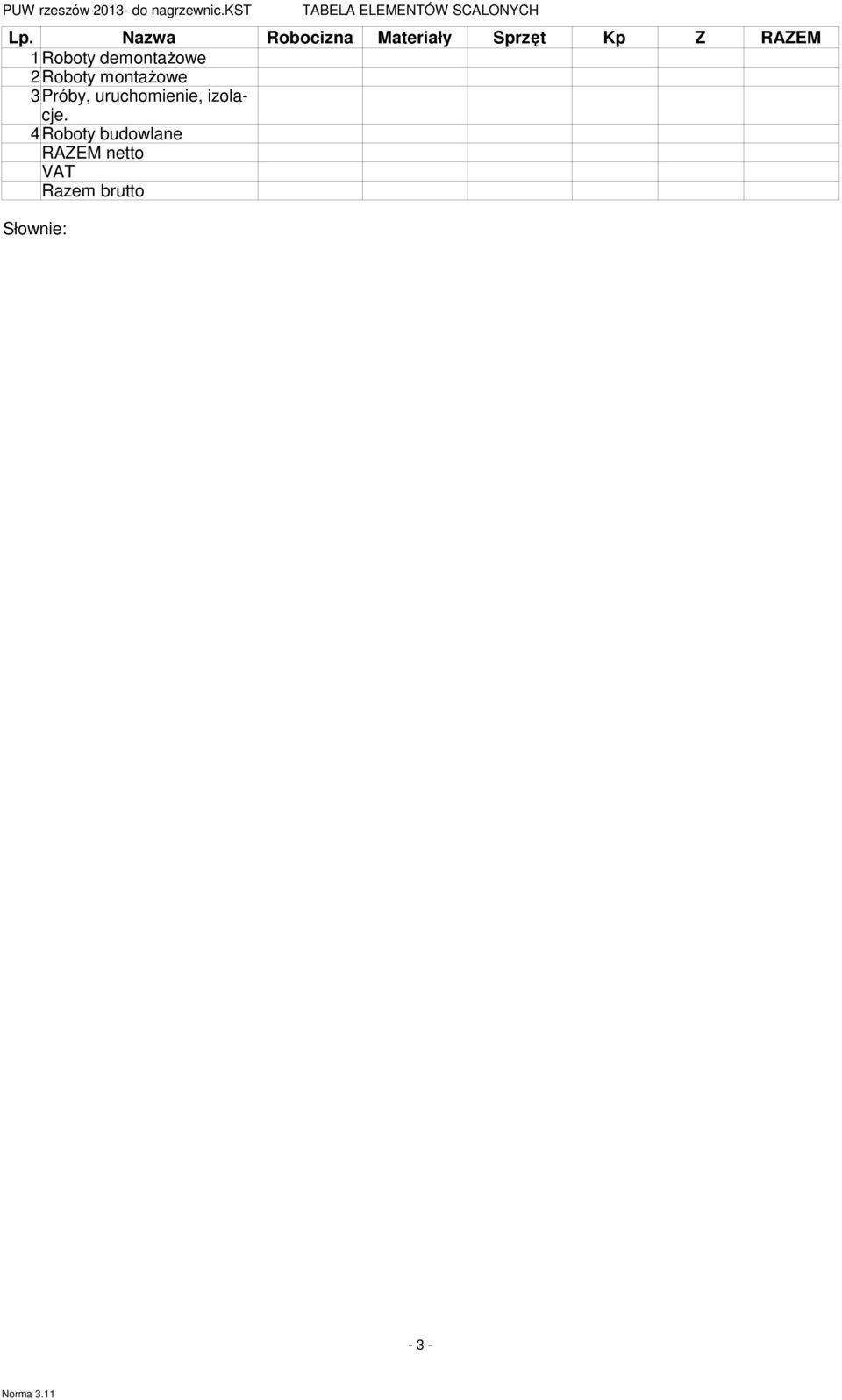

3 TABELA ELEMENTÓW SCALONYCH Lp. Nazwa Robocizna Materiały Sprzęt Kp Z RAZEM 1Roboty deontaŝowe 2Roboty ontaŝowe 3 Próby, uruchoienie, izolacje. 4Roboty budowlane RAZEM netto VAT Raze brutto Słownie: - 3 -

4 KSIĄśKA PRZEDMIARÓW Lp. Podst Opis i wyliczenia j.. Poszcz Raze 1 Roboty deontaŝowe 1 KNR DeontaŜ istniejącej kurtyny elektrycznej DIMPLEX z osprzęte d Przecięcie istniejących rurociągów c.o. zasilających istniejące kurtyny wodne i zaślepienie iejsc kpl. d.1 analiza indywidualna przecięcia (2 iejsca od strony ul. Grunwaldzkiej i 2 od strony parkingu) - odcięcie przy pozioach c.o kpl KNR-W 4-02 DeontaŜ rurociągów zasilających istniejące kurtyny wodne (od iejsca przecięcia przy pozioach d c.o. do nagrzewnic) wraz z deontaŝe listew osłonowych na parterze RAZEM KNR-W 4-02 DeontaŜ rur przyłącznych istniejących kurtyn wodnych kpl. d kpl KNR-W 4-02 DeontaŜ zaworu przelotowego o śr. 20 przy istniejących kurtynach wodnych d RAZEM KNR DeontaŜ autoatycznego zaworu odpowietrzającego przy istniejących kurtynach wodnych d RAZEM KNR DeontaŜ listew ściennych osłonowych z PCV na ścianach d.1 04 R=0, RAZEM Roboty ontaŝowe 8 KNR INSTAL Rurociągi c.o. iedziane lutowane o śr.zew. 35 (grub.ścianki 1.5 ) na ścianach (lutowanie d twarde) RAZEM KNR INSTAL Rurociągi c.o. iedziane lutowane o śr.zew. 28 (grub.ścianki 1.5 ) na ścianach (lutowanie d twarde) RAZEM KNR INSTAL Rurociągi c.o. iedziane lutowane o śr.zew. 22 (grub.ścianki 1.0 ) na ścianach (lutowanie d iękkie) RAZEM KNR MontaŜ rurociągów z PCW o śr. 75 na ścianach z łączenie etodą wciskową - ontaŝ rur d.2 03 osłonowych Włączenie pozioów c.o nagrzewnic kurtyn wodnych dn35 w rozdzielacz (węzeł c.o. - wg odrębnego kpl. d.2 kalk. własna kosztorysu) kpl RAZEM KNR INSTAL Kopensator U-kształtowy z kolan i rur iedzianych o śr.zew 35 w instalacji c.o. - obejście konstrukcji d i istniejących instalacji KNR INSTAL Kopensator U-kształtowy z kolan i rur iedzianych o śr.zew 28 w instalacji c.o. - obejście konstrukcji d i istniejących instalacji KNR INSTAL Kopensator U-kształtowy z kolan i rur iedzianych o śr.zew 22 w instalacji c.o.- obejście kons-szttrukcji d i istniejących instalacji RAZEM KNR INSTAL Zawory przelotowe kulowe z kurkie spustowy o śr.no. 32 w instalacji c.o. d KNR INSTAL Zawory przelotowe kulowe z kurkie spustowy o śr.no. 25 w instalacji c.o. d KNR INSTAL d Zawory przelotowe kulowe z kurkie spustowy o śr.no. 20 w instalacji c.o

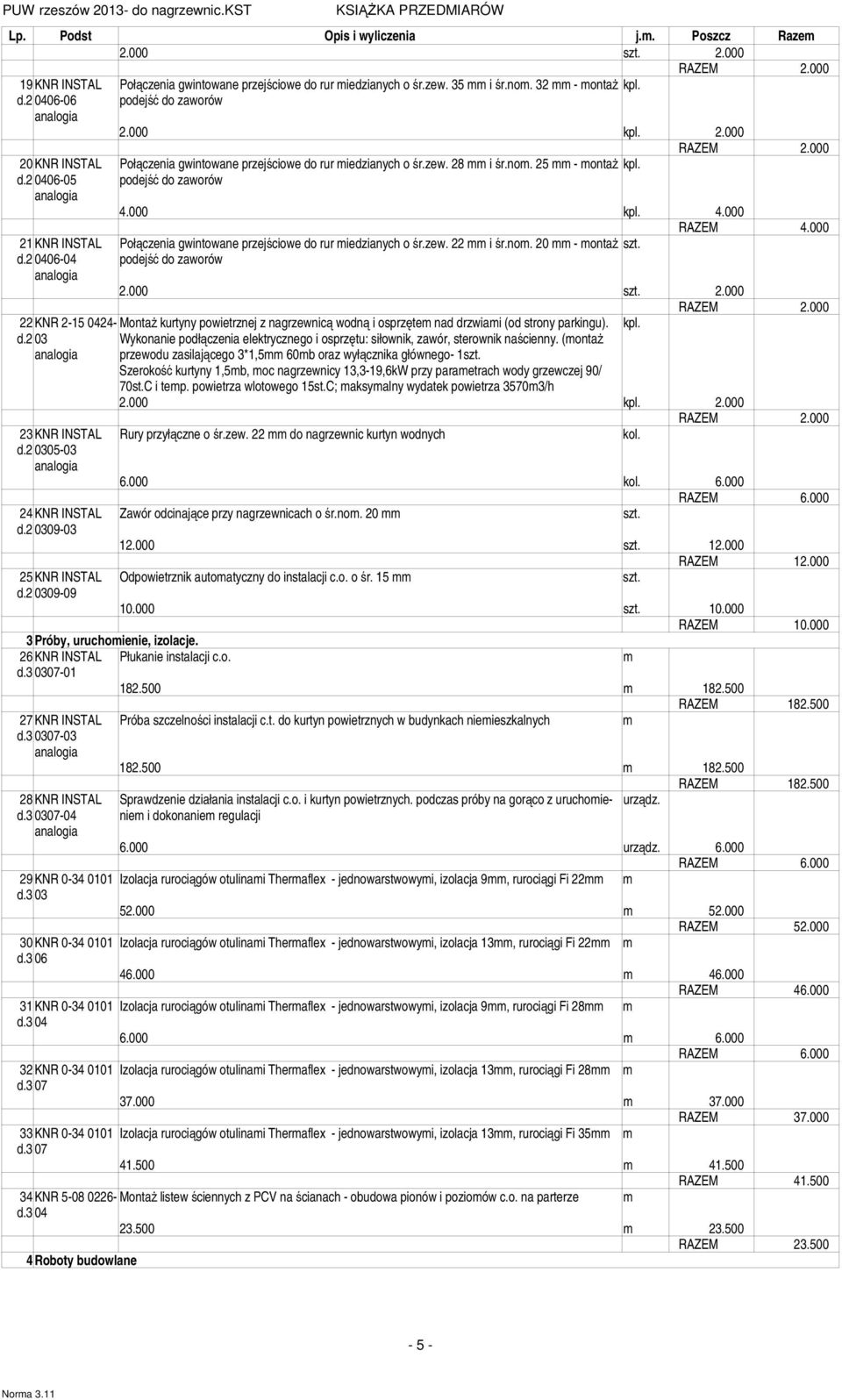

5 KSIĄśKA PRZEDMIARÓW Lp. Podst Opis i wyliczenia j.. Poszcz Raze KNR INSTAL Połączenia gwintowane przejściowe do rur iedzianych o śr.zew. 35 i śr.no ontaŝ kpl. d podejść do zaworów kpl KNR INSTAL Połączenia gwintowane przejściowe do rur iedzianych o śr.zew. 28 i śr.no ontaŝ kpl. d podejść do zaworów kpl KNR INSTAL Połączenia gwintowane przejściowe do rur iedzianych o śr.zew. 22 i śr.no ontaŝ d podejść do zaworów KNR MontaŜ kurtyny powietrznej z nagrzewnicą wodną i osprzęte nad drzwiai (od strony parkingu). kpl. d.2 03 Wykonanie podłączenia elektrycznego i osprzętu: siłownik, zawór, sterownik naścienny. (ontaŝ przewodu zasilającego 3*1,5 60b oraz wyłącznika głównego- 1 Szerokość kurtyny 1,5b, oc nagrzewnicy 13,3-19,6kW przy paraetrach wody grzewczej 90/ 70st.C i tep. powietrza wlotowego 15st.C; aksyalny wydatek powietrza 35703/h kpl KNR INSTAL Rury przyłączne o śr.zew. 22 do nagrzewnic kurtyn wodnych kol. d kol KNR INSTAL Zawór odcinające przy nagrzewnicach o śr.no. 20 d RAZEM KNR INSTAL Odpowietrznik autoatyczny do instalacji c.o. o śr. 15 d RAZEM Próby, uruchoienie, izolacje. 26 KNR INSTAL Płukanie instalacji c.o. d RAZEM KNR INSTAL Próba szczelności instalacji c.t. do kurtyn powietrznych w budynkach nieieszkalnych d RAZEM KNR INSTAL Sprawdzenie działania instalacji c.o. i kurtyn powietrznych. podczas próby na gorąco z uruchoienie urządz. d i dokonanie regulacji urządz KNR Izolacja rurociągów otulinai Theraflex - jednowarstwowyi, izolacja 9, rurociągi Fi 22 d RAZEM KNR Izolacja rurociągów otulinai Theraflex - jednowarstwowyi, izolacja 13, rurociągi Fi 22 d RAZEM KNR Izolacja rurociągów otulinai Theraflex - jednowarstwowyi, izolacja 9, rurociągi Fi 28 d KNR Izolacja rurociągów otulinai Theraflex - jednowarstwowyi, izolacja 13, rurociągi Fi 28 d RAZEM KNR Izolacja rurociągów otulinai Theraflex - jednowarstwowyi, izolacja 13, rurociągi Fi 35 d RAZEM KNR MontaŜ listew ściennych z PCV na ścianach - obudowa pionów i pozioów c.o. na parterze d RAZEM Roboty budowlane - 5 -
