1 LI 11TE LI 16TE Instrukcja montażu i obsługi Polski Pompa ciepła powietrze/woda do instalacji wewnętrznej Typ-nr: FD 8803

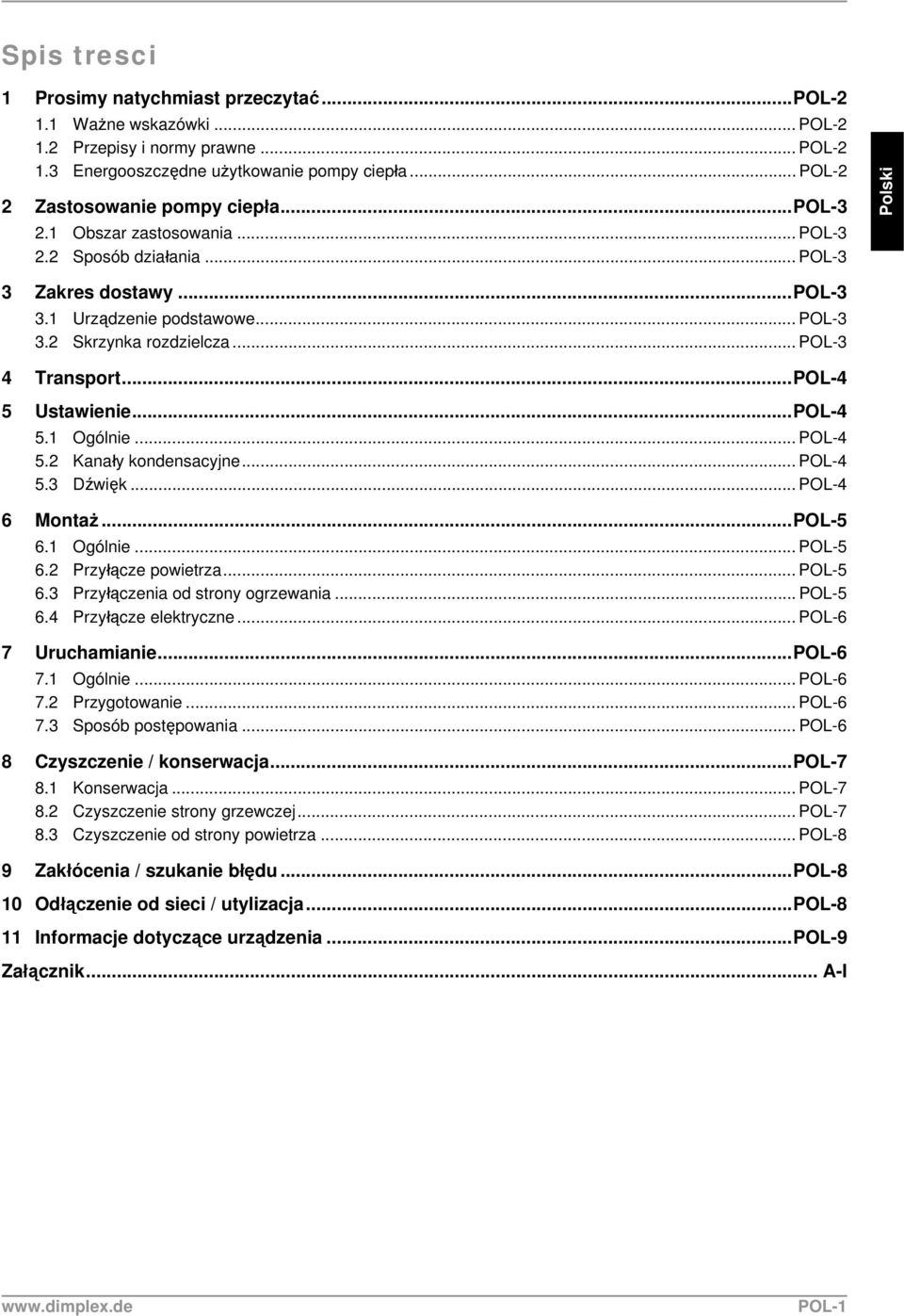

2 Spis tresci 1 Prosimy natychmiast przeczytać...pol Ważne wskazówki... POL Przepisy i normy prawne... POL Energooszczędne użytkowanie pompy ciepła... POL-2 2 Zastosowanie pompy ciepła...pol Obszar zastosowania... POL Sposób działania... POL-3 Polski 3 Zakres dostawy...pol Urządzenie podstawowe... POL Skrzynka rozdzielcza... POL-3 4 Transport...POL-4 5 Ustawienie...POL Ogólnie... POL Kanały kondensacyjne... POL Dźwięk... POL-4 6 Montaż...POL Ogólnie... POL Przyłącze powietrza... POL Przyłączenia od strony ogrzewania... POL Przyłącze elektryczne... POL-6 7 Uruchamianie...POL Ogólnie... POL Przygotowanie... POL Sposób postępowania... POL-6 8 Czyszczenie / konserwacja...pol Konserwacja... POL Czyszczenie strony grzewczej... POL Czyszczenie od strony powietrza... POL-8 9 Zakłócenia / szukanie błędu...pol-8 10 Odłączenie od sieci / utylizacja...pol-8 11 Informacje dotyczące urządzenia...pol-9... A-I POL-1

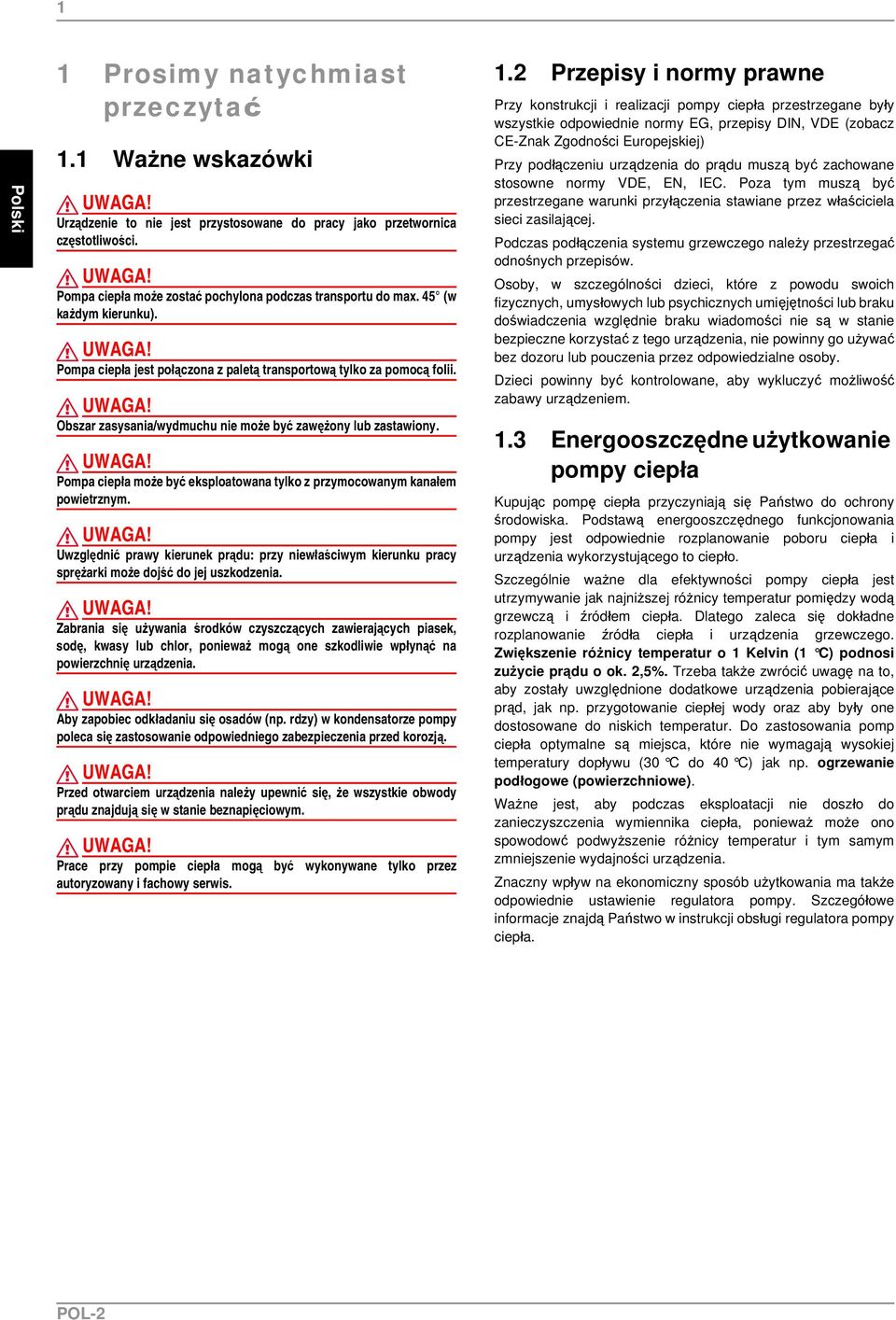

3 1 Polski 1 Prosimy natychmiast przeczytać 1.1 Ważne wskazówki Urządzenie to nie jest przystosowane do pracy jako przetwornica częstotliwości. Pompa ciepła może zostać pochylona podczas transportu do max. 45 (w każdym kierunku). Pompa ciepła jest połączona z paletą transportową tylko za pomocą folii. Obszar zasysania/wydmuchu nie może być zawężony lub zastawiony. Pompa ciepła może być eksploatowana tylko z przymocowanym kanałem powietrznym. Uwzględnić prawy kierunek prądu: przy niewłaściwym kierunku pracy sprężarki może dojść do jej uszkodzenia. Zabrania się używania środków czyszczących zawierających piasek, sodę, kwasy lub chlor, ponieważ mogą one szkodliwie wpłynąć na powierzchnię urządzenia. Aby zapobiec odkładaniu się osadów (np. rdzy) w kondensatorze pompy poleca się zastosowanie odpowiedniego zabezpieczenia przed korozją. Przed otwarciem urządzenia należy upewnić się, że wszystkie obwody prądu znajdują się w stanie beznapięciowym. Prace przy pompie ciepła mogą być wykonywane tylko przez autoryzowany i fachowy serwis. 1.2 Przepisy i normy prawne Przy konstrukcji i realizacji pompy ciepła przestrzegane były wszystkie odpowiednie normy EG, przepisy DIN, VDE (zobacz CE-Znak Zgodności Europejskiej) Przy podłączeniu urządzenia do prądu muszą być zachowane stosowne normy VDE, EN, IEC. Poza tym muszą być przestrzegane warunki przyłączenia stawiane przez właściciela sieci zasilającej. Podczas podłączenia systemu grzewczego należy przestrzegać odnośnych przepisów. Osoby, w szczególności dzieci, które z powodu swoich fizycznych, umysłowych lub psychicznych umięjętności lub braku doświadczenia względnie braku wiadomości nie są w stanie bezpieczne korzystać z tego urządzenia, nie powinny go używać bez dozoru lub pouczenia przez odpowiedzialne osoby. Dzieci powinny być kontrolowane, aby wykluczyć możliwość zabawy urządzeniem. 1.3 Energooszczędne użytkowanie pompy ciepła Kupując pompę ciepła przyczyniają się Państwo do ochrony środowiska. Podstawą energooszczędnego funkcjonowania pompy jest odpowiednie rozplanowanie poboru ciepła i urządzenia wykorzystującego to ciepło. Szczególnie ważne dla efektywności pompy ciepła jest utrzymywanie jak najniższej różnicy temperatur pomiędzy wodą grzewczą i źródłem ciepła. Dlatego zaleca się dokładne rozplanowanie źródła ciepła i urządzenia grzewczego. Zwiększenie różnicy temperatur o 1 Kelvin (1 C) podnosi zużycie prądu o ok. 2,5%. Trzeba także zwrócić uwagę na to, aby zostały uwzględnione dodatkowe urządzenia pobierające prąd, jak np. przygotowanie ciepłej wody oraz aby były one dostosowane do niskich temperatur. Do zastosowania pomp ciepła optymalne są miejsca, które nie wymagają wysokiej temperatury dopływu (30 C do 40 C) jak np. ogrzewanie podłogowe (powierzchniowe). Ważne jest, aby podczas eksploatacji nie doszło do zanieczyszczenia wymiennika ciepła, ponieważ może ono spowodowć podwyższenie różnicy temperatur i tym samym zmniejszenie wydajności urządzenia. Znaczny wpływ na ekonomiczny sposób użytkowania ma także odpowiednie ustawienie regulatora pompy. Szczegółowe informacje znajdą Państwo w instrukcji obsługi regulatora pompy ciepła. POL-2

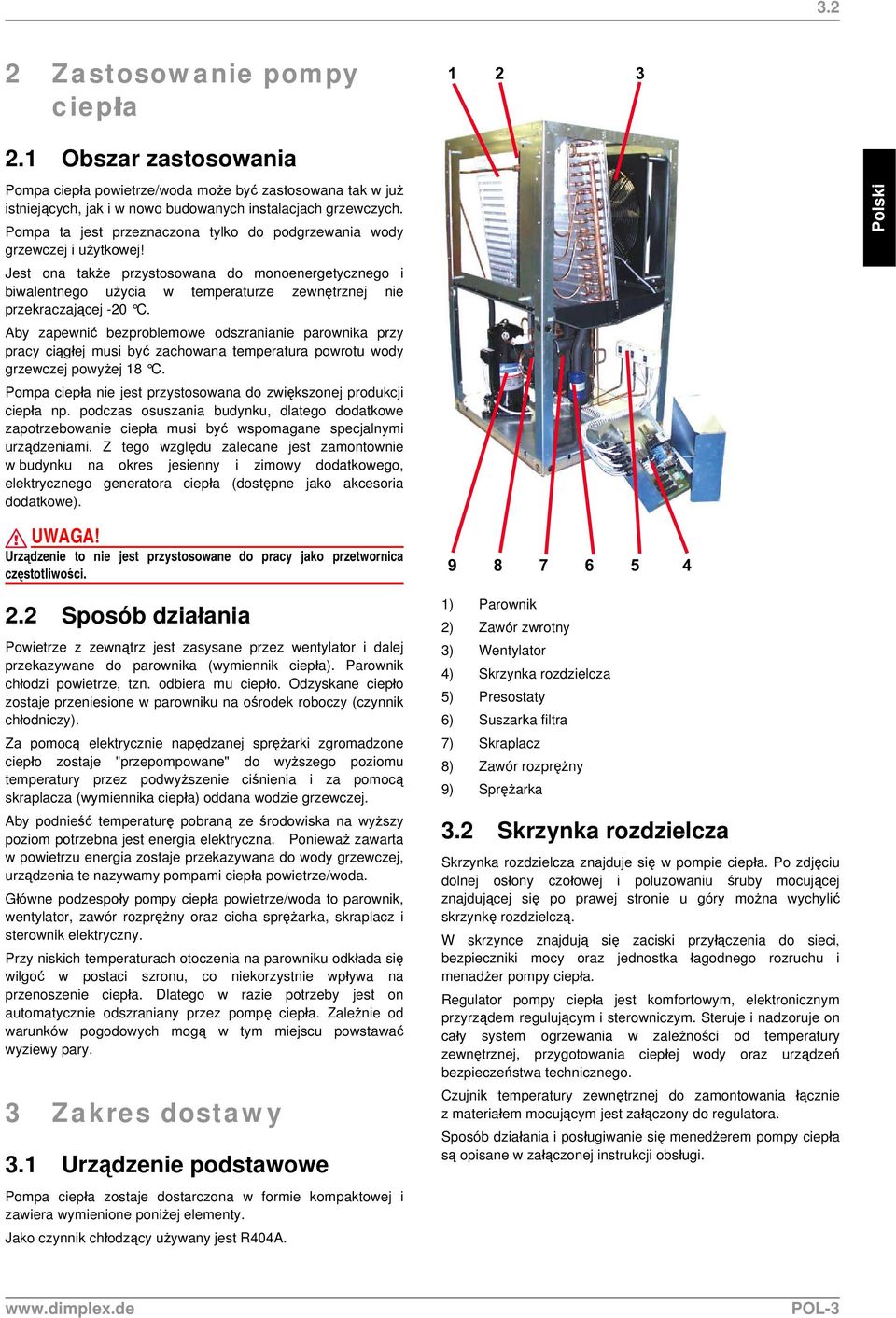

4 3.2 2 Zastosowanie pompy ciepła 2.1 Obszar zastosowania Pompa ciepła powietrze/woda może być zastosowana tak w już istniejących, jak i w nowo budowanych instalacjach grzewczych. Pompa ta jest przeznaczona tylko do podgrzewania wody grzewczej i użytkowej! Jest ona także przystosowana do monoenergetycznego i biwalentnego użycia w temperaturze zewnętrznej nie przekraczającej -20 C. Aby zapewnić bezproblemowe odszranianie parownika przy pracy ciągłej musi być zachowana temperatura powrotu wody grzewczej powyżej 18 C. Pompa ciepła nie jest przystosowana do zwiększonej produkcji ciepła np. podczas osuszania budynku, dlatego dodatkowe zapotrzebowanie ciepła musi być wspomagane specjalnymi urządzeniami. Z tego względu zalecane jest zamontownie w budynku na okres jesienny i zimowy dodatkowego, elektrycznego generatora ciepła (dostępne jako akcesoria dodatkowe). Polski Urządzenie to nie jest przystosowane do pracy jako przetwornica częstotliwości. 2.2 Sposób działania Powietrze z zewnątrz jest zasysane przez wentylator i dalej przekazywane do parownika (wymiennik ciepła). Parownik chłodzi powietrze, tzn. odbiera mu ciepło. Odzyskane ciepło zostaje przeniesione w parowniku na ośrodek roboczy (czynnik chłodniczy). Za pomocą elektrycznie napędzanej sprężarki zgromadzone ciepło zostaje "przepompowane" do wyższego poziomu temperatury przez podwyższenie ciśnienia i za pomocą skraplacza (wymiennika ciepła) oddana wodzie grzewczej. Aby podnieść temperaturę pobraną ze środowiska na wyższy poziom potrzebna jest energia elektryczna. Ponieważ zawarta w powietrzu energia zostaje przekazywana do wody grzewczej, urządzenia te nazywamy pompami ciepła powietrze/woda. Główne podzespoły pompy ciepła powietrze/woda to parownik, wentylator, zawór rozprężny oraz cicha sprężarka, skraplacz i sterownik elektryczny. Przy niskich temperaturach otoczenia na parowniku odkłada się wilgoć w postaci szronu, co niekorzystnie wpływa na przenoszenie ciepła. Dlatego w razie potrzeby jest on automatycznie odszraniany przez pompę ciepła. Zależnie od warunków pogodowych mogą w tym miejscu powstawać wyziewy pary. 3 Zakres dostawy 3.1 Urządzenie podstawowe Pompa ciepła zostaje dostarczona w formie kompaktowej i zawiera wymienione poniżej elementy. Jako czynnik chłodzący używany jest R404A. 1) Parownik 2) Zawór zwrotny 3) Wentylator 4) Skrzynka rozdzielcza 5) Presostaty 6) Suszarka filtra 7) Skraplacz 8) Zawór rozprężny 9) Sprężarka 3.2 Skrzynka rozdzielcza Skrzynka rozdzielcza znajduje się w pompie ciepła. Po zdjęciu dolnej osłony czołowej i poluzowaniu śruby mocującej znajdującej się po prawej stronie u góry można wychylić skrzynkę rozdzielczą. W skrzynce znajdują się zaciski przyłączenia do sieci, bezpieczniki mocy oraz jednostka łagodnego rozruchu i menadżer pompy ciepła. Regulator pompy ciepła jest komfortowym, elektronicznym przyrządem regulującym i sterowniczym. Steruje i nadzoruje on cały system ogrzewania w zależności od temperatury zewnętrznej, przygotowania ciepłej wody oraz urządzeń bezpieczeństwa technicznego. Czujnik temperatury zewnętrznej do zamontowania łącznie z materiałem mocującym jest załączony do regulatora. Sposób działania i posługiwanie się menedżerem pompy ciepła są opisane w załączonej instrukcji obsługi. POL-3

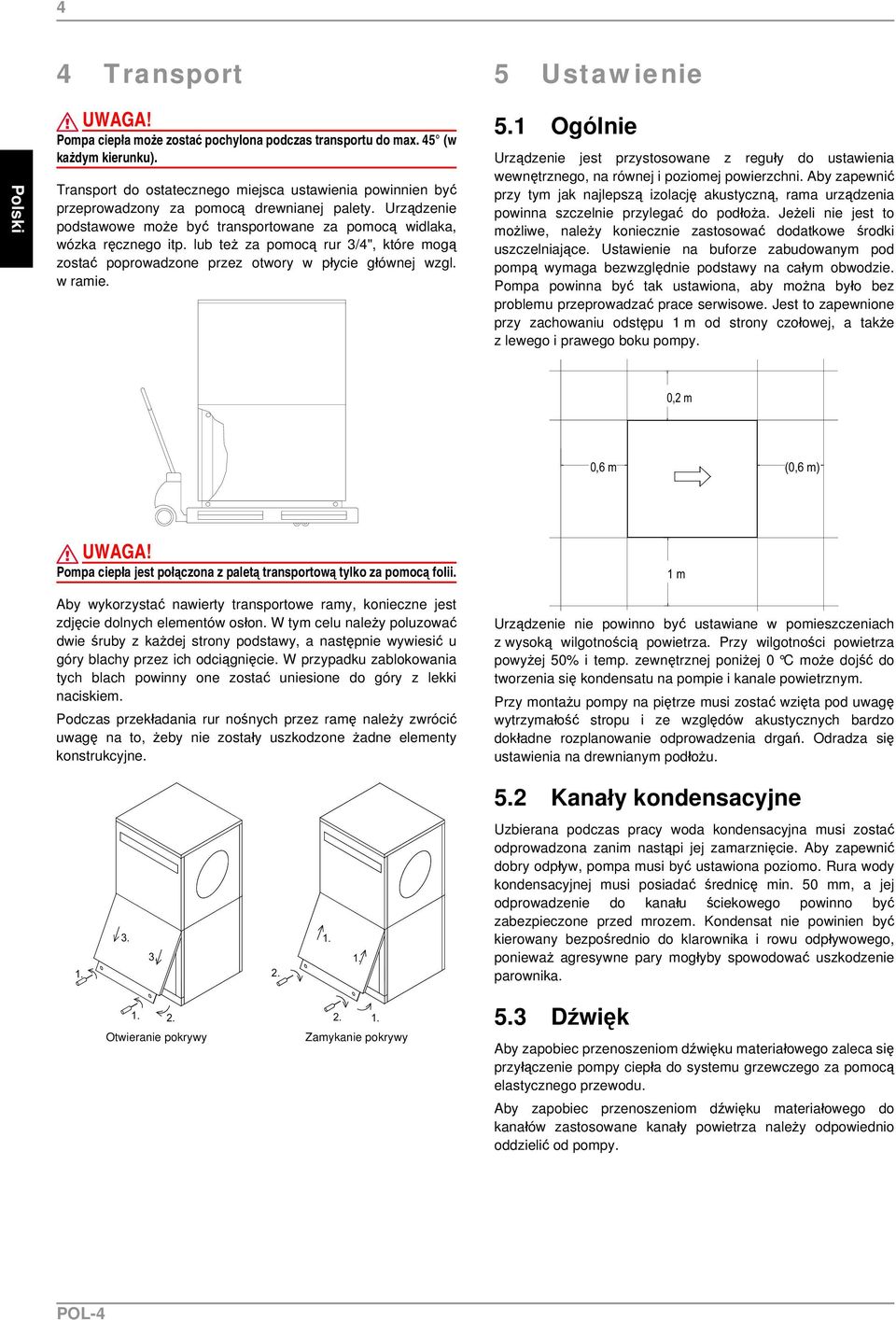

5 4 4 Transport 5 Ustawienie Polski Pompa ciepła może zostać pochylona podczas transportu do max. 45 (w każdym kierunku). Transport do ostatecznego miejsca ustawienia powinnien być przeprowadzony za pomocą drewnianej palety. Urządzenie podstawowe może być transportowane za pomocą widlaka, wózka ręcznego itp. lub też za pomocą rur 3/4", które mogą zostać poprowadzone przez otwory w płycie głównej wzgl. wramie. 5.1 Ogólnie Urządzenie jest przystosowane z reguły do ustawienia wewnętrznego, na równej i poziomej powierzchni. Aby zapewnić przy tym jak najlepszą izolację akustyczną, rama urządzenia powinna szczelnie przylegać do podłoża. Jeżeli nie jest to możliwe, należy koniecznie zastosować dodatkowe środki uszczelniające. Ustawienie na buforze zabudowanym pod pompą wymaga bezwzględnie podstawy na całym obwodzie. Pompa powinna być tak ustawiona, aby można było bez problemu przeprowadzać prace serwisowe. Jest to zapewnione przy zachowaniu odstępu 1 m od strony czołowej, a także z lewego i prawego boku pompy. Pompa ciepła jest połączona z paletą transportową tylko za pomocą folii. Aby wykorzystać nawierty transportowe ramy, konieczne jest zdjęcie dolnych elementów osłon. W tym celu należy poluzować dwie śruby z każdej strony podstawy, a następnie wywiesić u góry blachy przez ich odciągnięcie. W przypadku zablokowania tych blach powinny one zostać uniesione do góry z lekki naciskiem. Podczas przekładania rur nośnych przez ramę należy zwrócić uwagę na to, żeby nie zostały uszkodzone żadne elementy konstrukcyjne. Urządzenie nie powinno być ustawiane w pomieszczeniach z wysoką wilgotnością powietrza. Przy wilgotności powietrza powyżej 50% i temp. zewnętrznej poniżej 0 C może dojść do tworzenia się kondensatu na pompie i kanale powietrznym. Przy montażu pompy na piętrze musi zostać wzięta pod uwagę wytrzymałość stropu i ze względów akustycznych bardzo dokładne rozplanowanie odprowadzenia drgań. Odradza się ustawienia na drewnianym podłożu. 5.2 Kanały kondensacyjne Uzbierana podczas pracy woda kondensacyjna musi zostać odprowadzona zanim nastąpi jej zamarznięcie. Aby zapewnić dobry odpływ, pompa musi być ustawiona poziomo. Rura wody kondensacyjnej musi posiadać średnicę min. 50 mm, a jej odprowadzenie do kanału ściekowego powinno być zabezpieczone przed mrozem. Kondensat nie powinien być kierowany bezpośrednio do klarownika i rowu odpływowego, ponieważ agresywne pary mogłyby spowodować uszkodzenie parownika. Otwieranie pokrywy Zamykanie pokrywy 5.3 Dźwięk Aby zapobiec przenoszeniom dźwięku materiałowego zaleca się przyłączenie pompy ciepła do systemu grzewczego za pomocą elastycznego przewodu. Aby zapobiec przenoszeniom dźwięku materiałowego do kanałów zastosowane kanały powietrza należy odpowiednio oddzielić od pompy. POL-4

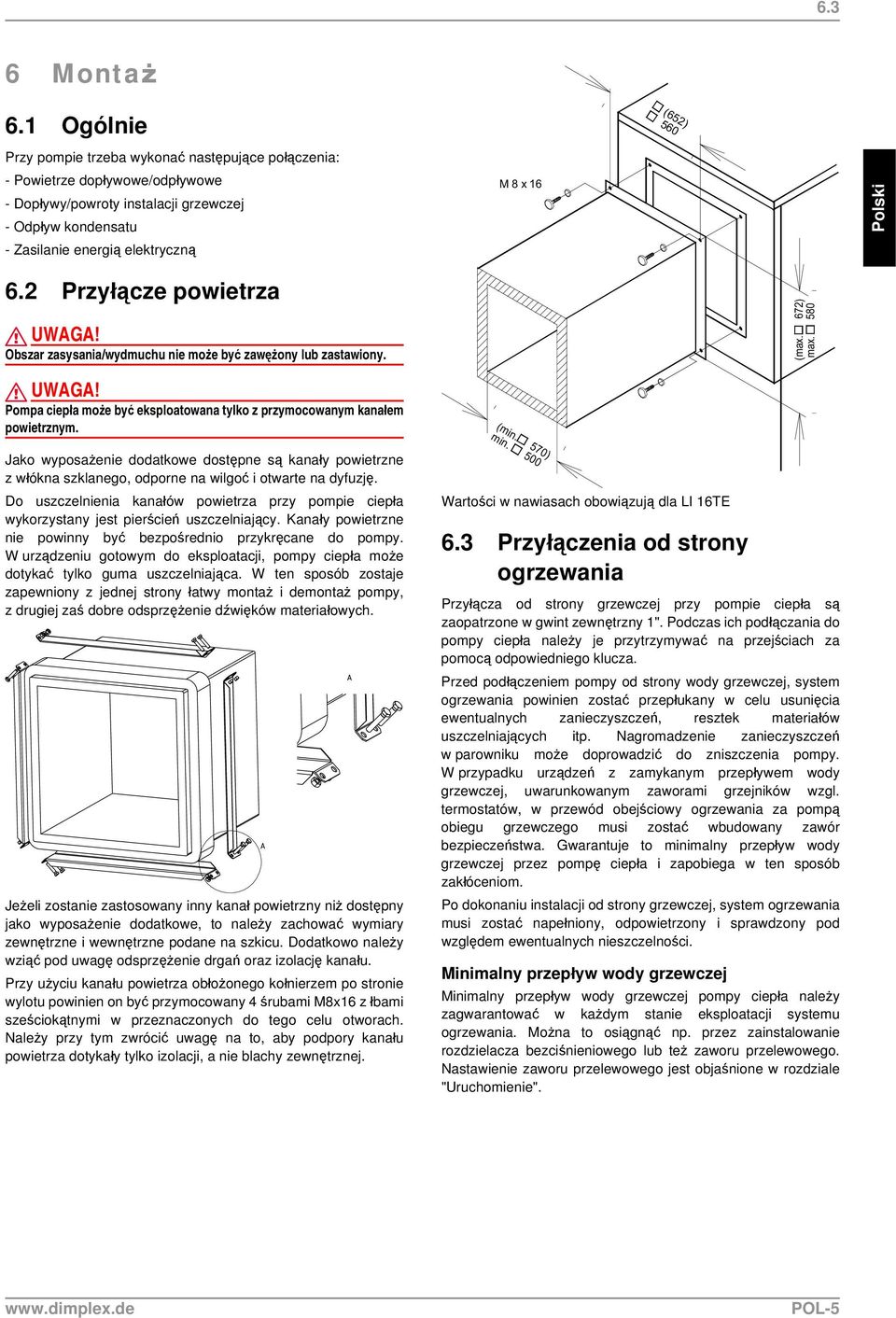

6 6.3 6 Montaż 6.1 Ogólnie Przy pompie trzeba wykonać następujące połączenia: - Powietrze dopływowe/odpływowe - Dopływy/powroty instalacji grzewczej - Odpływ kondensatu - Zasilanie energią elektryczną Polski 6.2 Przyłącze powietrza Obszar zasysania/wydmuchu nie może być zawężony lub zastawiony. Pompa ciepła może być eksploatowana tylko z przymocowanym kanałem powietrznym. Jako wyposażenie dodatkowe dostępne są kanały powietrzne zwłókna szklanego, odporne na wilgoć i otwarte na dyfuzję. Do uszczelnienia kanałów powietrza przy pompie ciepła wykorzystany jest pierścień uszczelniający. Kanały powietrzne nie powinny być bezpośrednio przykręcane do pompy. Wurządzeniu gotowym do eksploatacji, pompy ciepła może dotykać tylko guma uszczelniająca. W ten sposób zostaje zapewniony z jednej strony łatwy montaż i demontaż pompy, zdrugiej zaś dobre odsprzężenie dźwięków materiałowych. Jeżeli zostanie zastosowany inny kanał powietrzny niż dostępny jako wyposażenie dodatkowe, to należy zachować wymiary zewnętrzne i wewnętrzne podane na szkicu. Dodatkowo należy wziąć pod uwagę odsprzężenie drgań oraz izolację kanału. Przy użyciu kanału powietrza obłożonego kołnierzem po stronie wylotu powinien on być przymocowany 4 śrubami M8x16 z łbami sześciokątnymi w przeznaczonych do tego celu otworach. Należy przy tym zwrócić uwagę na to, aby podpory kanału powietrza dotykały tylko izolacji, a nie blachy zewnętrznej. Wartości w nawiasach obowiązują dla LI 16TE 6.3 Przyłączenia od strony ogrzewania Przyłącza od strony grzewczej przy pompie ciepła są zaopatrzone w gwint zewnętrzny 1". Podczas ich podłączania do pompy ciepła należy je przytrzymywać na przejściach za pomocą odpowiedniego klucza. Przed podłączeniem pompy od strony wody grzewczej, system ogrzewania powinien zostać przepłukany w celu usunięcia ewentualnych zanieczyszczeń, resztek materiałów uszczelniających itp. Nagromadzenie zanieczyszczeń w parowniku może doprowadzić do zniszczenia pompy. W przypadku urządzeń z zamykanym przepływem wody grzewczej, uwarunkowanym zaworami grzejników wzgl. termostatów, w przewód obejściowy ogrzewania za pompą obiegu grzewczego musi zostać wbudowany zawór bezpieczeństwa. Gwarantuje to minimalny przepływ wody grzewczej przez pompę ciepła i zapobiega w ten sposób zakłóceniom. Po dokonaniu instalacji od strony grzewczej, system ogrzewania musi zostać napełniony, odpowietrzony i sprawdzony pod względem ewentualnych nieszczelności. Minimalny przepływ wody grzewczej Minimalny przepływ wody grzewczej pompy ciepła należy zagwarantować w każdym stanie eksploatacji systemu ogrzewania. Można to osiągnąć np. przez zainstalowanie rozdzielacza bezciśnieniowego lub też zaworu przelewowego. Nastawienie zaworu przelewowego jest objaśnione w rozdziale "Uruchomienie". POL-5

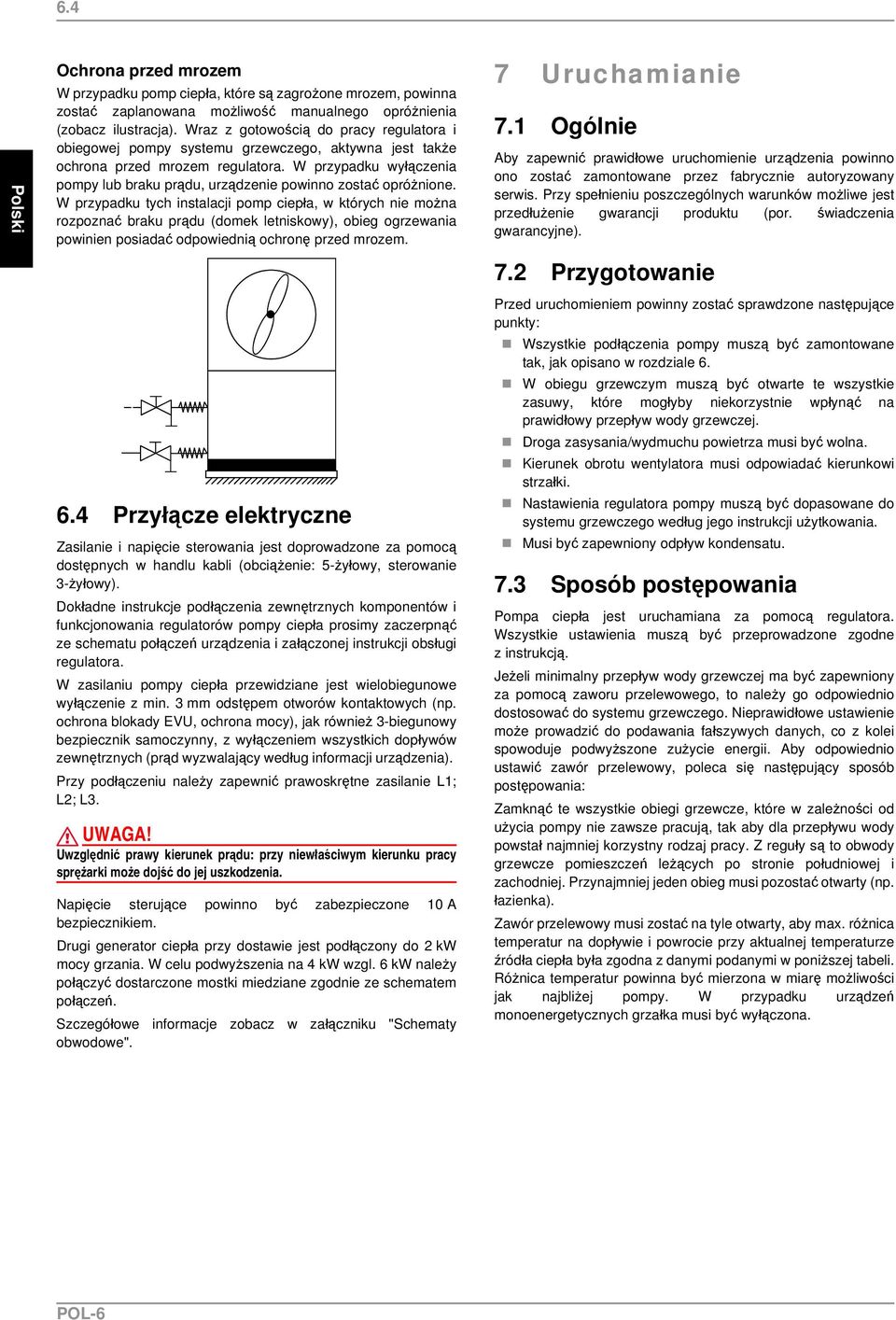

7 6.4 Polski Ochrona przed mrozem W przypadku pomp ciepła, które są zagrożone mrozem, powinna zostać zaplanowana możliwość manualnego opróżnienia (zobacz ilustracja). Wraz z gotowością do pracy regulatora i obiegowej pompy systemu grzewczego, aktywna jest także ochrona przed mrozem regulatora. W przypadku wyłączenia pompy lub braku prądu, urządzenie powinno zostać opróżnione. W przypadku tych instalacji pomp ciepła, w których nie można rozpoznać braku prądu (domek letniskowy), obieg ogrzewania powinien posiadać odpowiednią ochronę przed mrozem. 7 Uruchamianie 7.1 Ogólnie Aby zapewnić prawidłowe uruchomienie urządzenia powinno ono zostać zamontowane przez fabrycznie autoryzowany serwis. Przy spełnieniu poszczególnych warunków możliwe jest przedłużenie gwarancji produktu (por. świadczenia gwarancyjne). 7.2 Przygotowanie 6.4 Przyłącze elektryczne Zasilanie i napięcie sterowania jest doprowadzone za pomocą dostępnych w handlu kabli (obciążenie: 5-żyłowy, sterowanie 3-żyłowy). Dokładne instrukcje podłączenia zewnętrznych komponentów i funkcjonowania regulatorów pompy ciepła prosimy zaczerpnąć ze schematu połączeń urządzenia i załączonej instrukcji obsługi regulatora. W zasilaniu pompy ciepła przewidziane jest wielobiegunowe wyłączenie z min. 3 mm odstępem otworów kontaktowych (np. ochrona blokady EVU, ochrona mocy), jak również 3-biegunowy bezpiecznik samoczynny, z wyłączeniem wszystkich dopływów zewnętrznych (prąd wyzwalający według informacji urządzenia). Przy podłączeniu należy zapewnić prawoskrętne zasilanie L1; L2; L3. Uwzględnić prawy kierunek prądu: przy niewłaściwym kierunku pracy sprężarki może dojść do jej uszkodzenia. Napięcie sterujące powinno być zabezpieczone 10 A bezpiecznikiem. Drugi generator ciepła przy dostawie jest podłączony do 2 kw mocy grzania. W celu podwyższenia na 4 kw wzgl. 6 kw należy połączyć dostarczone mostki miedziane zgodnie ze schematem połączeń. Szczegółowe informacje zobacz w załączniku "Schematy obwodowe". Przed uruchomieniem powinny zostać sprawdzone następujące punkty: Wszystkie podłączenia pompy muszą być zamontowane tak, jak opisano w rozdziale 6. W obiegu grzewczym muszą być otwarte te wszystkie zasuwy, które mogłyby niekorzystnie wpłynąć na prawidłowy przepływ wody grzewczej. Droga zasysania/wydmuchu powietrza musi być wolna. Kierunek obrotu wentylatora musi odpowiadać kierunkowi strzałki. Nastawienia regulatora pompy muszą być dopasowane do systemu grzewczego według jego instrukcji użytkowania. Musi być zapewniony odpływ kondensatu. 7.3 Sposób postępowania Pompa ciepła jest uruchamiana za pomocą regulatora. Wszystkie ustawienia muszą być przeprowadzone zgodne z instrukcją. Jeżeli minimalny przepływ wody grzewczej ma być zapewniony za pomocą zaworu przelewowego, to należy go odpowiednio dostosować do systemu grzewczego. Nieprawidłowe ustawienie może prowadzić do podawania fałszywych danych, co z kolei spowoduje podwyższone zużycie energii. Aby odpowiednio ustawić zawór przelewowy, poleca się następujący sposób postępowania: Zamknąć te wszystkie obiegi grzewcze, które w zależności od użycia pompy nie zawsze pracują, tak aby dla przepływu wody powstał najmniej korzystny rodzaj pracy. Z reguły są to obwody grzewcze pomieszczeń leżących po stronie południowej i zachodniej. Przynajmniej jeden obieg musi pozostać otwarty (np. łazienka). Zawór przelewowy musi zostać na tyle otwarty, aby max. różnica temperatur na dopływie i powrocie przy aktualnej temperaturze źródła ciepła była zgodna z danymi podanymi w poniższej tabeli. Różnica temperatur powinna być mierzona w miarę możliwości jak najbliżej pompy. W przypadku urządzeń monoenergetycznych grzałka musi być wyłączona. POL-6

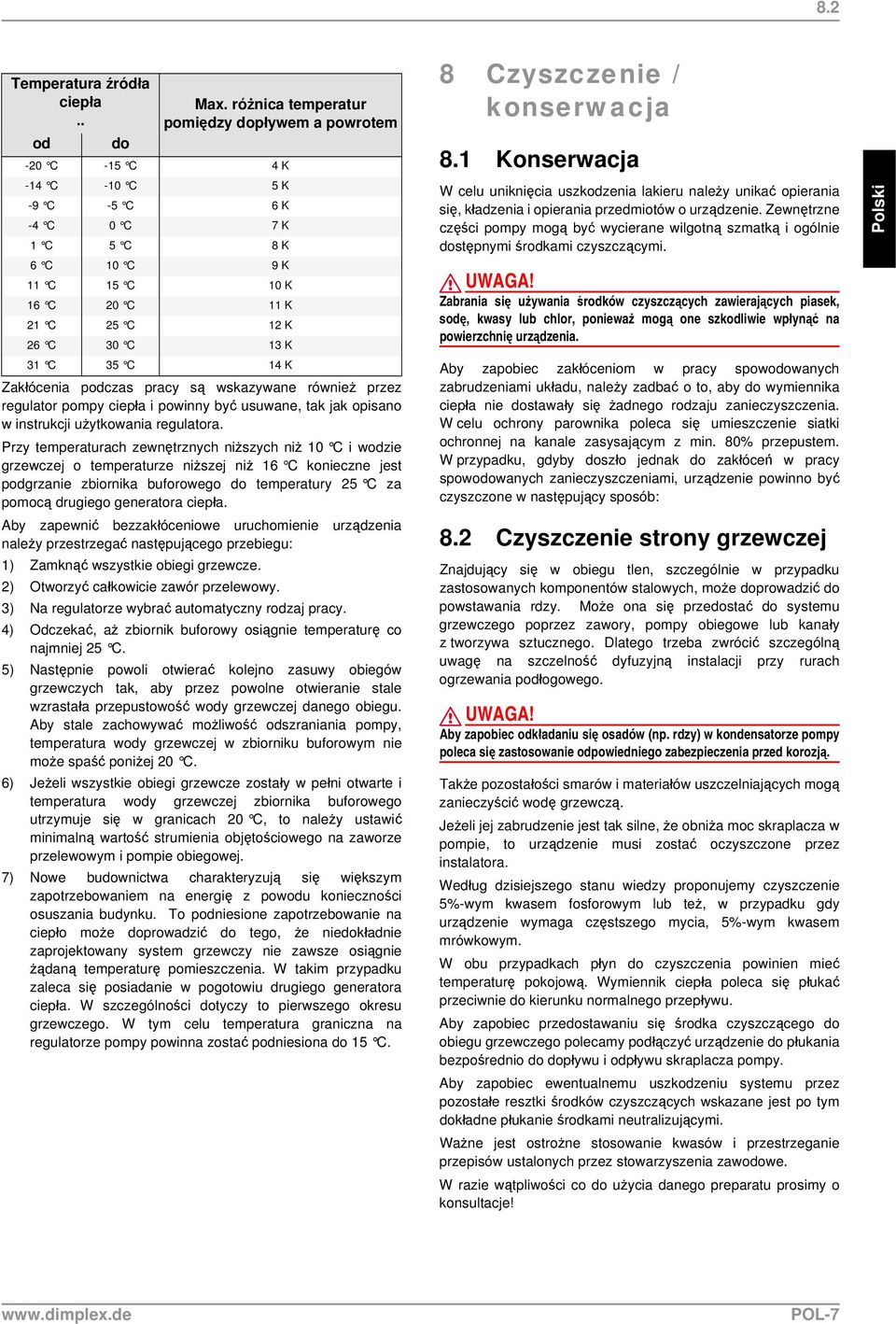

8 8.2 Temperatura źródła ciepła.. od do Max. różnica temperatur pomiędzy dopływem a powrotem -20 C -15 C 4 K -14 C -10 C 5 K -9 C -5 C 6 K -4 C 0 C 7 K 1 C 5 C 8 K 6 C 10 C 9 K 11 C 15 C 10 K 16 C 20 C 11 K 21 C 25 C 12 K 26 C 30 C 13 K 31 C 35 C 14 K Zakłócenia podczas pracy są wskazywane również przez regulator pompy ciepła i powinny być usuwane, tak jak opisano w instrukcji użytkowania regulatora. Przy temperaturach zewnętrznych niższych niż 10 C i wodzie grzewczej o temperaturze niższej niż 16 C konieczne jest podgrzanie zbiornika buforowego do temperatury 25 C za pomocą drugiego generatora ciepła. Aby zapewnić bezzakłóceniowe uruchomienie urządzenia należy przestrzegać następującego przebiegu: 1) Zamknąć wszystkie obiegi grzewcze. 2) Otworzyć całkowicie zawór przelewowy. 3) Na regulatorze wybrać automatyczny rodzaj pracy. 4) Odczekać, aż zbiornik buforowy osiągnie temperaturę co najmniej 25 C. 5) Następnie powoli otwierać kolejno zasuwy obiegów grzewczych tak, aby przez powolne otwieranie stale wzrastała przepustowość wody grzewczej danego obiegu. Aby stale zachowywać możliwość odszraniania pompy, temperatura wody grzewczej w zbiorniku buforowym nie może spaść poniżej 20 C. 6) Jeżeli wszystkie obiegi grzewcze zostały w pełni otwarte i temperatura wody grzewczej zbiornika buforowego utrzymuje się w granicach 20 C, to należy ustawić minimalną wartość strumienia objętościowego na zaworze przelewowym i pompie obiegowej. 7) Nowe budownictwa charakteryzują się większym zapotrzebowaniem na energię z powodu konieczności osuszania budynku. To podniesione zapotrzebowanie na ciepło może doprowadzić do tego, że niedokładnie zaprojektowany system grzewczy nie zawsze osiągnie żądaną temperaturę pomieszczenia. W takim przypadku zaleca się posiadanie w pogotowiu drugiego generatora ciepła. W szczególności dotyczy to pierwszego okresu grzewczego. W tym celu temperatura graniczna na regulatorze pompy powinna zostać podniesiona do 15 C. 8 Czyszczenie / konserwacja 8.1 Konserwacja W celu uniknięcia uszkodzenia lakieru należy unikać opierania się, kładzenia i opierania przedmiotów o urządzenie. Zewnętrzne części pompy mogą być wycierane wilgotną szmatką i ogólnie dostępnymi środkami czyszczącymi. Zabrania się używania środków czyszczących zawierających piasek, sodę, kwasy lub chlor, ponieważ mogą one szkodliwie wpłynąć na powierzchnię urządzenia. Aby zapobiec zakłóceniom w pracy spowodowanych zabrudzeniami układu, należy zadbać o to, aby do wymiennika ciepła nie dostawały się żadnego rodzaju zanieczyszczenia. W celu ochrony parownika poleca się umieszczenie siatki ochronnej na kanale zasysającym z min. 80% przepustem. W przypadku, gdyby doszło jednak do zakłóceń w pracy spowodowanych zanieczyszczeniami, urządzenie powinno być czyszczone w następujący sposób: 8.2 Czyszczenie strony grzewczej Znajdujący się w obiegu tlen, szczególnie w przypadku zastosowanych komponentów stalowych, może doprowadzić do powstawania rdzy. Może ona się przedostać do systemu grzewczego poprzez zawory, pompy obiegowe lub kanały z tworzywa sztucznego. Dlatego trzeba zwrócić szczególną uwagę na szczelność dyfuzyjną instalacji przy rurach ogrzewania podłogowego. Aby zapobiec odkładaniu się osadów (np. rdzy) w kondensatorze pompy poleca się zastosowanie odpowiedniego zabezpieczenia przed korozją. Także pozostałości smarów i materiałów uszczelniających mogą zanieczyścić wodę grzewczą. Jeżeli jej zabrudzenie jest tak silne, że obniża moc skraplacza w pompie, to urządzenie musi zostać oczyszczone przez instalatora. Według dzisiejszego stanu wiedzy proponujemy czyszczenie 5%-wym kwasem fosforowym lub też, w przypadku gdy urządzenie wymaga częstszego mycia, 5%-wym kwasem mrówkowym. W obu przypadkach płyn do czyszczenia powinien mieć temperaturę pokojową. Wymiennik ciepła poleca się płukać przeciwnie do kierunku normalnego przepływu. Aby zapobiec przedostawaniu się środka czyszczącego do obiegu grzewczego polecamy podłączyć urządzenie do płukania bezpośrednio do dopływu i odpływu skraplacza pompy. Aby zapobiec ewentualnemu uszkodzeniu systemu przez pozostałe resztki środków czyszczących wskazane jest po tym dokładne płukanie środkami neutralizującymi. Ważne jest ostrożne stosowanie kwasów i przestrzeganie przepisów ustalonych przez stowarzyszenia zawodowe. W razie wątpliwości co do użycia danego preparatu prosimy o konsultacje! Polski POL-7

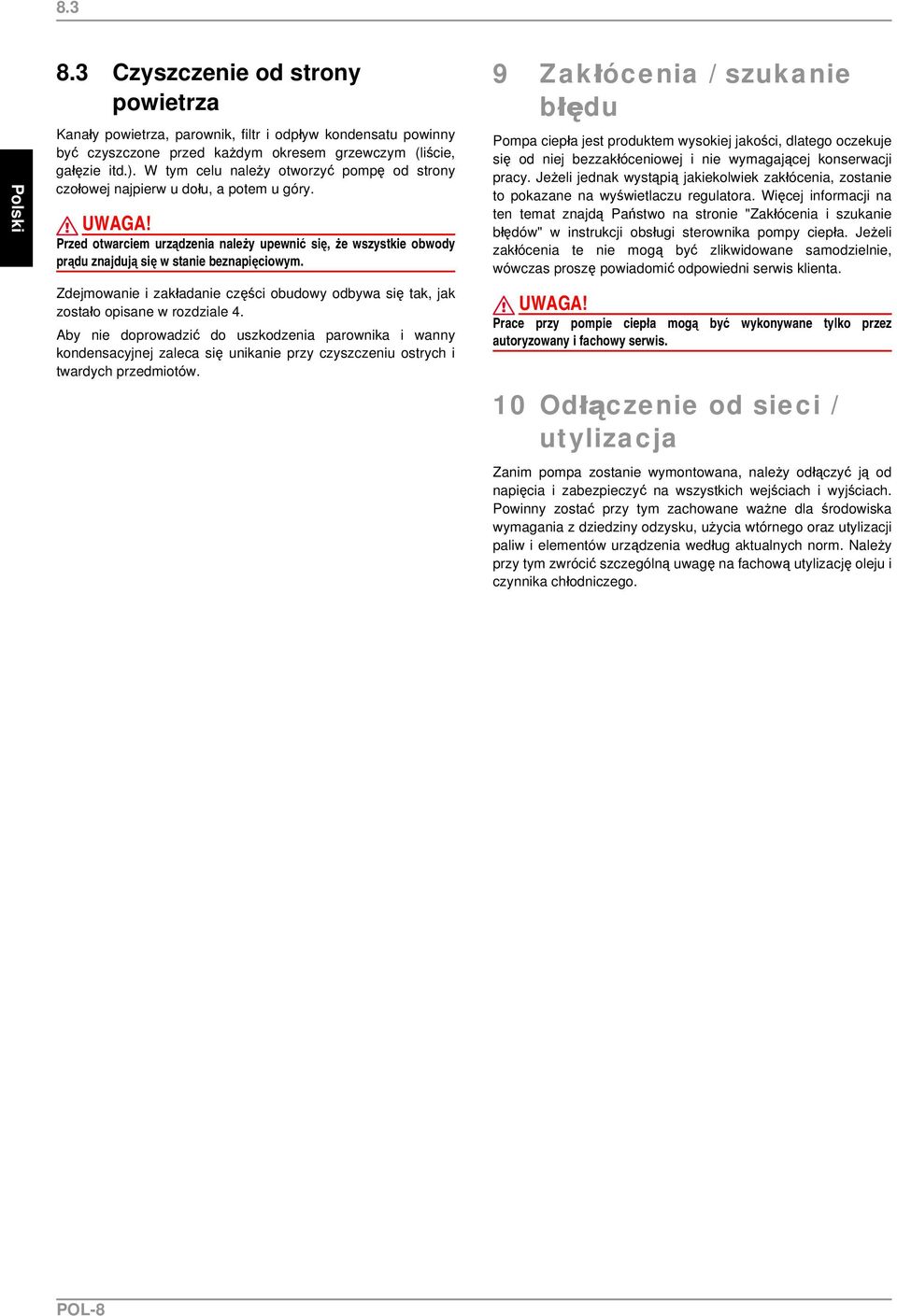

9 8.3 Polski 8.3 Czyszczenie od strony powietrza Kanały powietrza, parownik, filtr i odpływ kondensatu powinny być czyszczone przed każdym okresem grzewczym (liście, gałęzie itd.). W tym celu należy otworzyć pompę od strony czołowej najpierw u dołu, a potem u góry. Przed otwarciem urządzenia należy upewnić się, że wszystkie obwody prądu znajdują się w stanie beznapięciowym. Zdejmowanie i zakładanie części obudowy odbywa się tak, jak zostało opisane w rozdziale 4. Aby nie doprowadzić do uszkodzenia parownika i wanny kondensacyjnej zaleca się unikanie przy czyszczeniu ostrych i twardych przedmiotów. 9 Zakłócenia / szukanie błędu Pompa ciepła jest produktem wysokiej jakości, dlatego oczekuje się od niej bezzakłóceniowej i nie wymagającej konserwacji pracy. Jeżeli jednak wystąpią jakiekolwiek zakłócenia, zostanie to pokazane na wyświetlaczu regulatora. Więcej informacji na ten temat znajdą Państwo na stronie "Zakłócenia i szukanie błędów" w instrukcji obsługi sterownika pompy ciepła. Jeżeli zakłócenia te nie mogą być zlikwidowane samodzielnie, wówczas proszę powiadomić odpowiedni serwis klienta. Prace przy pompie ciepła mogą być wykonywane tylko przez autoryzowany i fachowy serwis. 10 Odłączenie od sieci / utylizacja Zanim pompa zostanie wymontowana, należy odłączyć ją od napięcia i zabezpieczyć na wszystkich wejściach i wyjściach. Powinny zostać przy tym zachowane ważne dla środowiska wymagania z dziedziny odzysku, użycia wtórnego oraz utylizacji paliw i elementów urządzenia według aktualnych norm. Należy przy tym zwrócić szczególną uwagę na fachową utylizację oleju i czynnika chłodniczego. POL-8

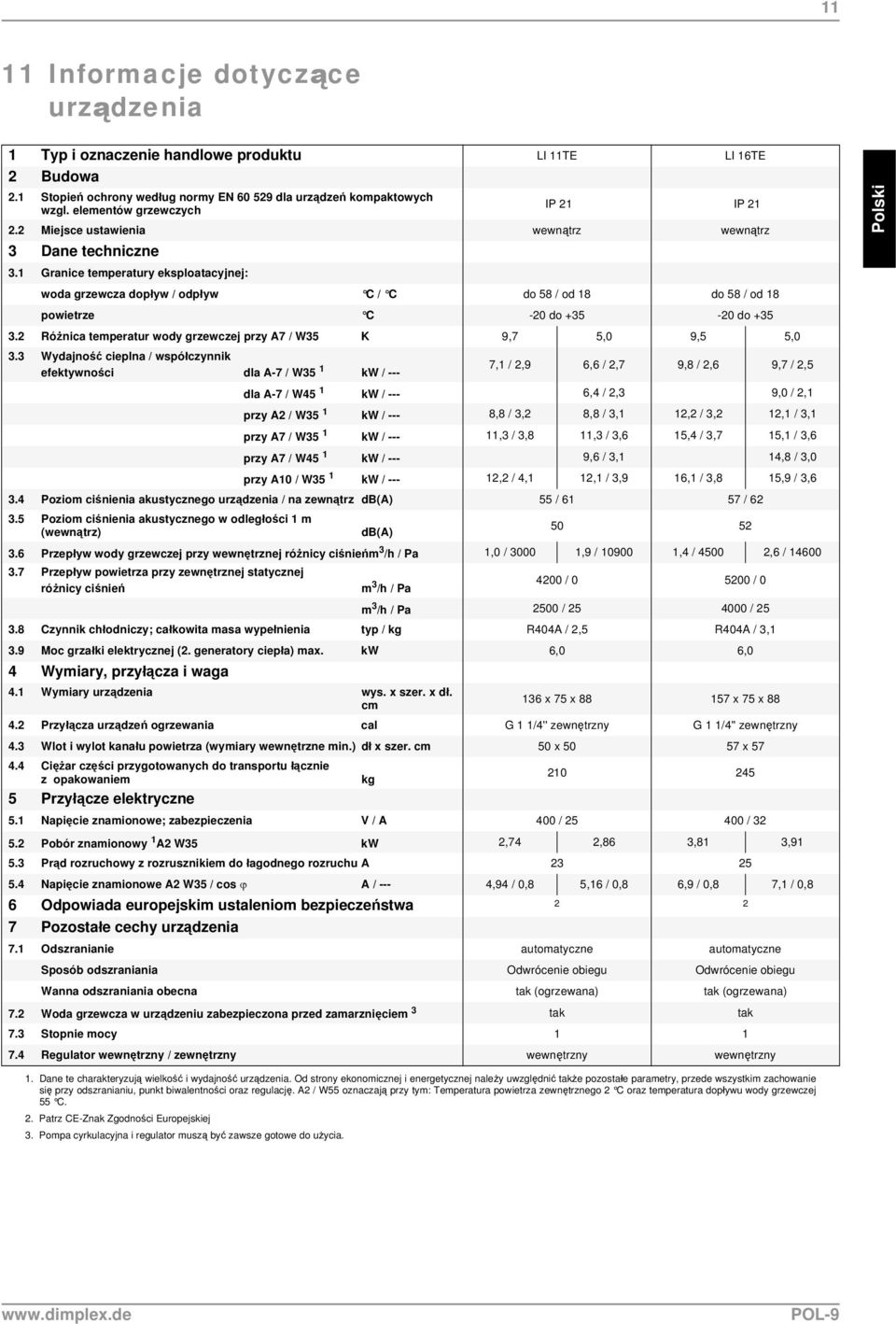

10 11 11 Informacje dotyczące urządzenia 1 Typ i oznaczenie handlowe produktu LI 11TE LI 16TE 2 Budowa 2.1 Stopień ochrony według normy EN dla urządzeń kompaktowych wzgl. elementów grzewczych IP 21 IP Miejsce ustawienia wewnątrz wewnątrz 3 Dane techniczne Polski 3.1 Granice temperatury eksploatacyjnej: woda grzewcza dopływ / odpływ C / C do 58 / od 18 do 58 / od 18 powietrze C -20 do do Różnica temperatur wody grzewczej przy A7 / W35 K 9,7 5,0 9,5 5,0 3.3 Wydajność cieplna / współczynnik efektywności dla A-7 / W35 1 kw / --- 7,1 / 2,9 6,6 / 2,7 9,8 / 2,6 9,7 / 2,5 dla A-7 / W45 1 kw / --- 6,4 / 2,3 9,0 / 2,1 przy A2 / W35 1 kw / --- 8,8 / 3,2 8,8 / 3,1 12,2 / 3,2 12,1 / 3,1 przy A7 / W35 1 kw / ,3 / 3,8 11,3 / 3,6 15,4 / 3,7 15,1 / 3,6 przy A7 / W45 1 kw / --- 9,6 / 3,1 14,8 / 3,0 przy A10 / W35 1 kw / ,2 / 4,1 12,1 / 3,9 16,1 / 3,8 15,9 / 3,6 3.4 Poziom ciśnienia akustycznego urządzenia / na zewnątrz db(a) 55 / / Poziom ciśnienia akustycznego w odległości 1 m (wewnątrz) db(a) 3.6 Przepływ wody grzewczej przy wewnętrznej różnicy ciśnieńm 3 /h / Pa 1,0 / ,9 / ,4 / ,6 / Przepływ powietrza przy zewnętrznej statycznej różnicy ciśnień m / / 0 /h / Pa m 3 /h / Pa 2500 / / Czynnik chłodniczy; całkowita masa wypełnienia typ / kg R404A / 2,5 R404A / 3,1 3.9 Moc grzałki elektrycznej (2. generatory ciepła) max. kw 6,0 6,0 4 Wymiary, przyłącza i waga 4.1 Wymiary urządzenia wys. x szer. x dł. 136 x 75 x x 75 x 88 cm 4.2 Przyłącza urządzeń ogrzewania cal G 1 1/4'' zewnętrzny G 1 1/4'' zewnętrzny 4.3 Wlot i wylot kanału powietrza (wymiary wewnętrzne min.) dł x szer. cm 50 x x Ciężar części przygotowanych do transportu łącznie z opakowaniem 5 Przyłącze elektryczne kg Napięcie znamionowe; zabezpieczenia V / A 400 / / Pobór znamionowy 1 A2 W35 kw 2,74 2,86 3,81 3, Prąd rozruchowy z rozrusznikiem do łagodnego rozruchu A Napięcie znamionowe A2 W35 / cos ϕ A / --- 4,94 / 0,8 5,16 / 0,8 6,9 / 0,8 7,1 / 0,8 6 Odpowiada europejskim ustaleniom bezpieczeństwa 2 7 Pozostałe cechy urządzenia Odszranianie automatyczne automatyczne Sposób odszraniania Odwrócenie obiegu Odwrócenie obiegu Wanna odszraniania obecna tak (ogrzewana) tak (ogrzewana) 7.2 Woda grzewcza w urządzeniu zabezpieczona przed zamarznięciem 3 tak tak 7.3 Stopnie mocy Regulator wewnętrzny / zewnętrzny wewnętrzny wewnętrzny 1. Dane te charakteryzują wielkość i wydajność urządzenia. Od strony ekonomicznej i energetycznej należy uwzględnić także pozostałe parametry, przede wszystkim zachowanie się przy odszranianiu, punkt biwalentności oraz regulację. A2 / W55 oznaczają przy tym: Temperatura powietrza zewnętrznego 2 C oraz temperatura dopływu wody grzewczej 55 C. 2. Patrz CE-Znak Zgodności Europejskiej 3. Pompa cyrkulacyjna i regulator muszą być zawsze gotowe do użycia. POL-9

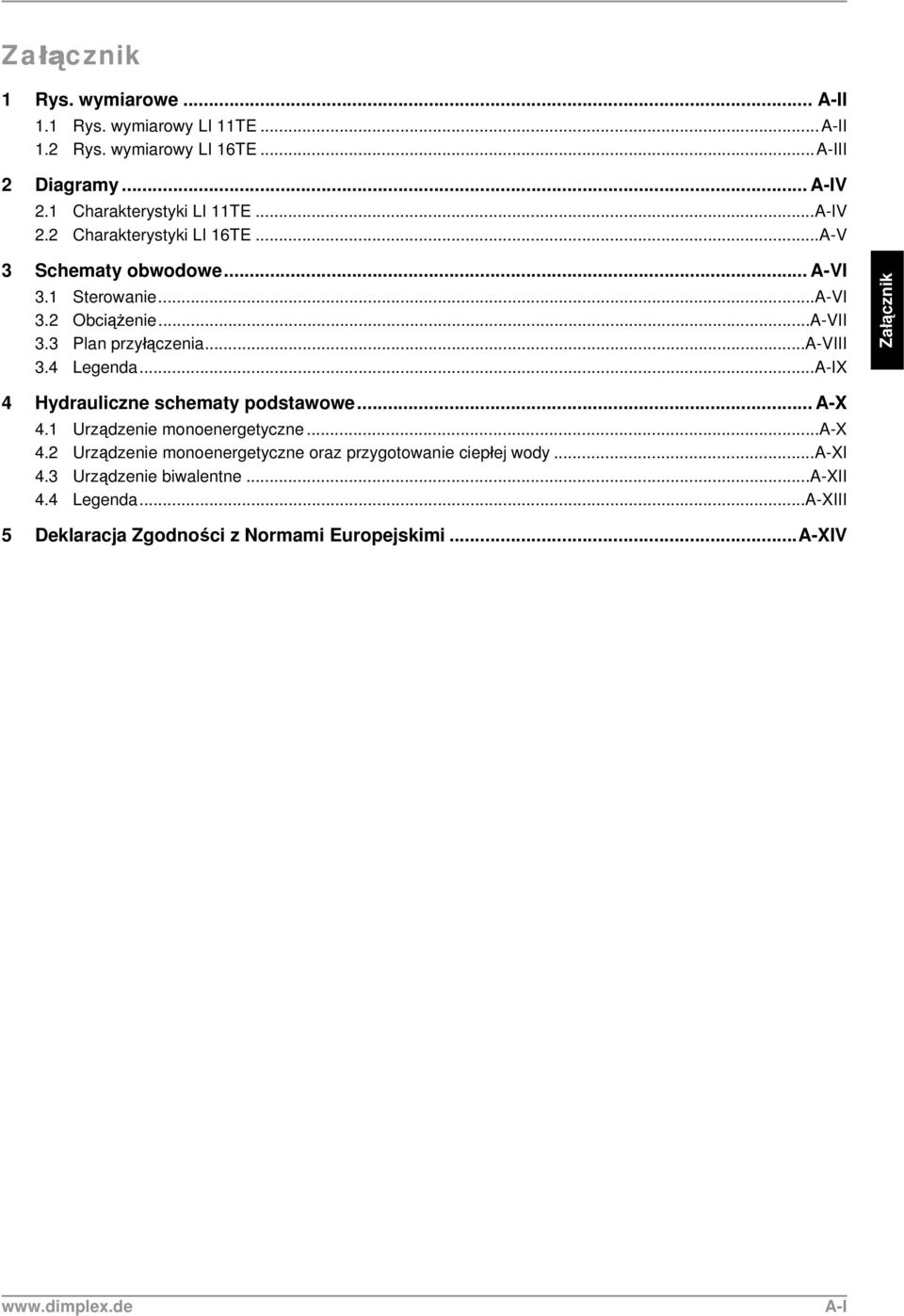

11 1 Rys. wymiarowe... A-II 1.1 Rys. wymiarowy LI 11TE...A-II 1.2 Rys. wymiarowy LI 16TE...A-III 2 Diagramy... A-IV 2.1 Charakterystyki LI 11TE...A-IV 2.2 Charakterystyki LI 16TE...A-V 3 Schematy obwodowe... A-VI 3.1 Sterowanie...A-VI 3.2 Obciążenie...A-VII 3.3 Plan przyłączenia...a-viii 3.4 Legenda...A-IX 4 Hydrauliczne schematy podstawowe... A-X 4.1 Urządzenie monoenergetyczne...a-x 4.2 Urządzenie monoenergetyczne oraz przygotowanie ciepłej wody...a-xi 4.3 Urządzenie biwalentne...a-xii 4.4 Legenda...A-XIII 5 Deklaracja Zgodności z Normami Europejskimi...A-XIV A-I

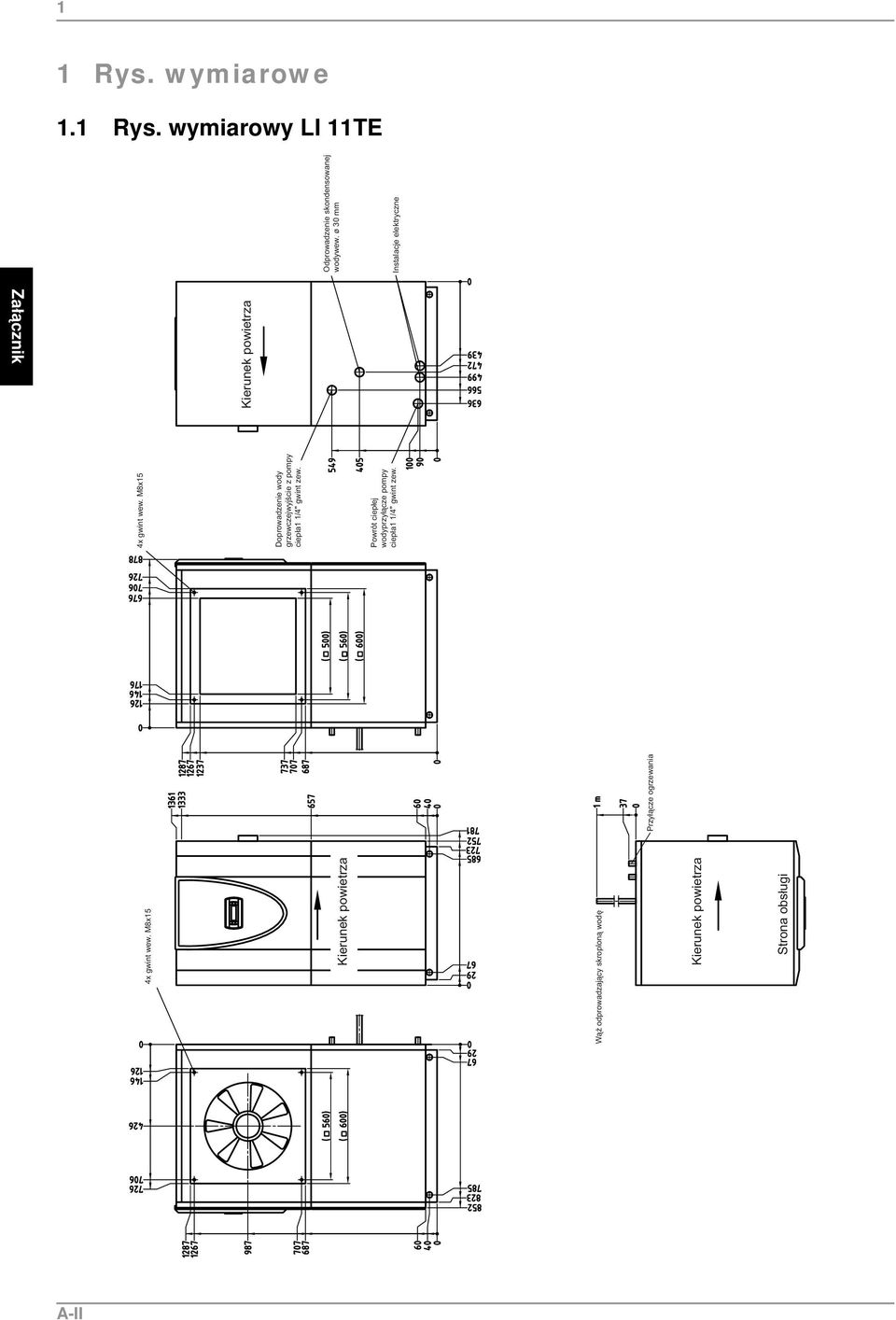

12 1 1 Rys. wymiarowe 1.1 Rys. wymiarowy LI 11TE A-II

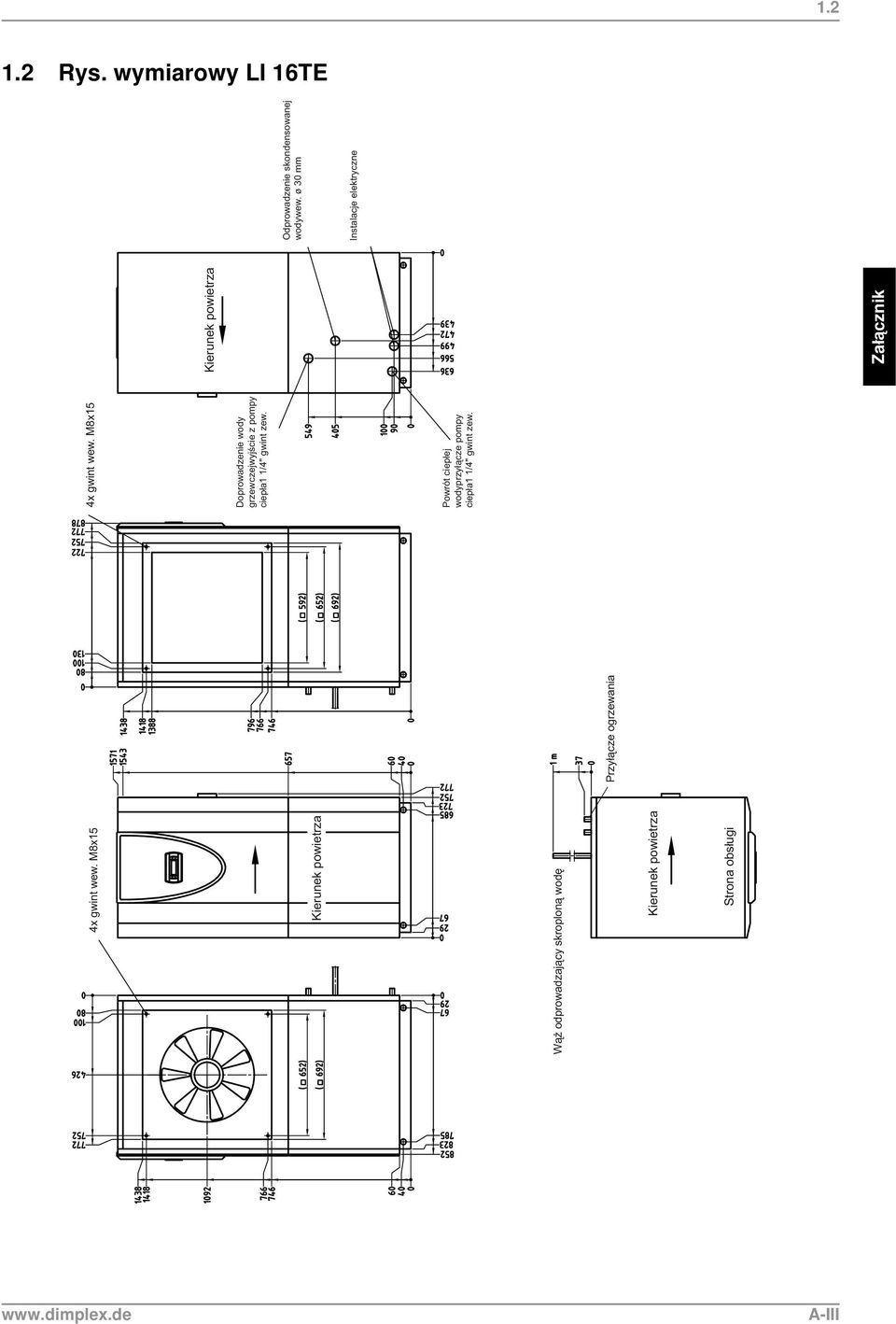

13 Rys. wymiarowy LI 16TE A-III

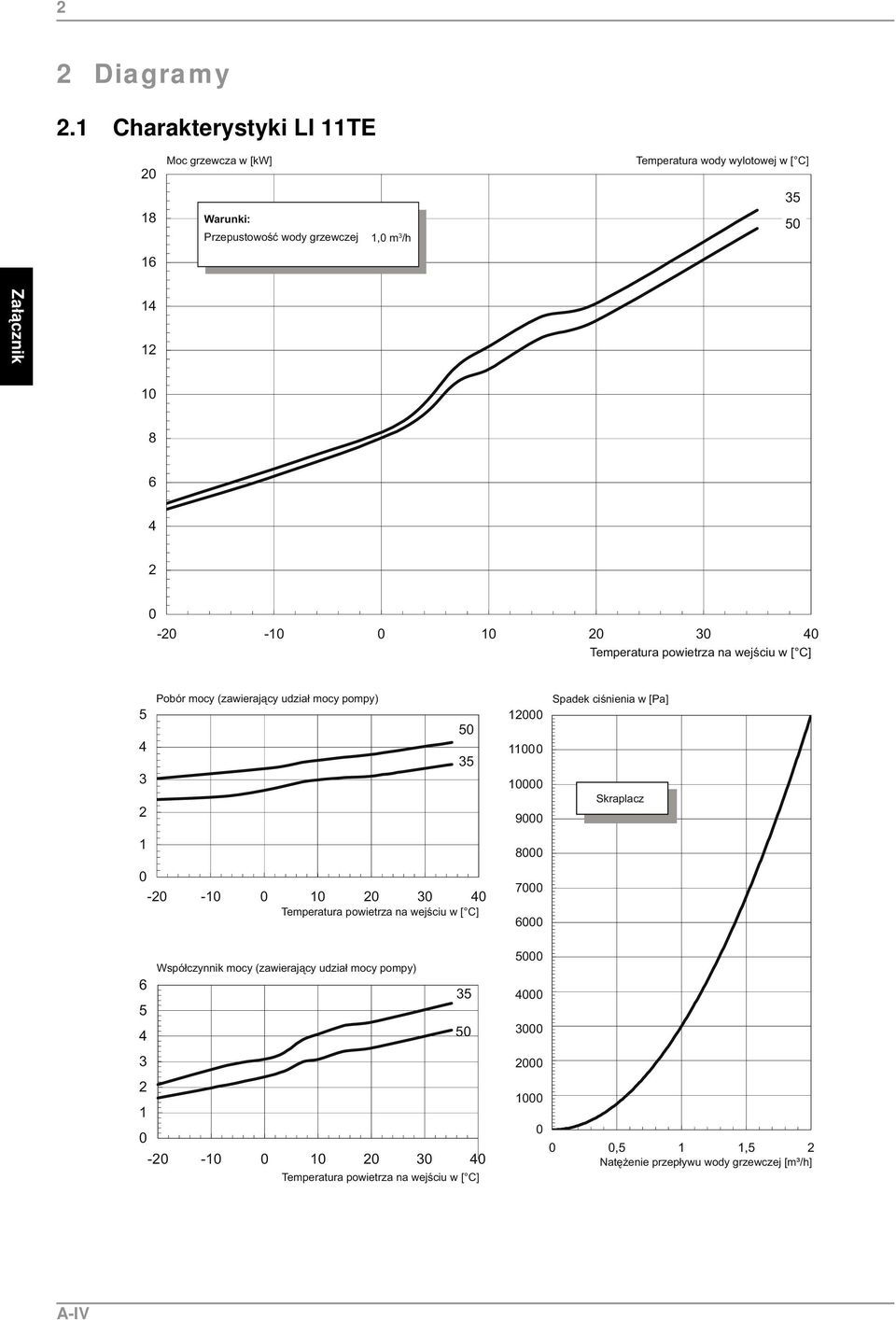

14 2 2 Diagramy 2.1 Charakterystyki LI 11TE A-IV

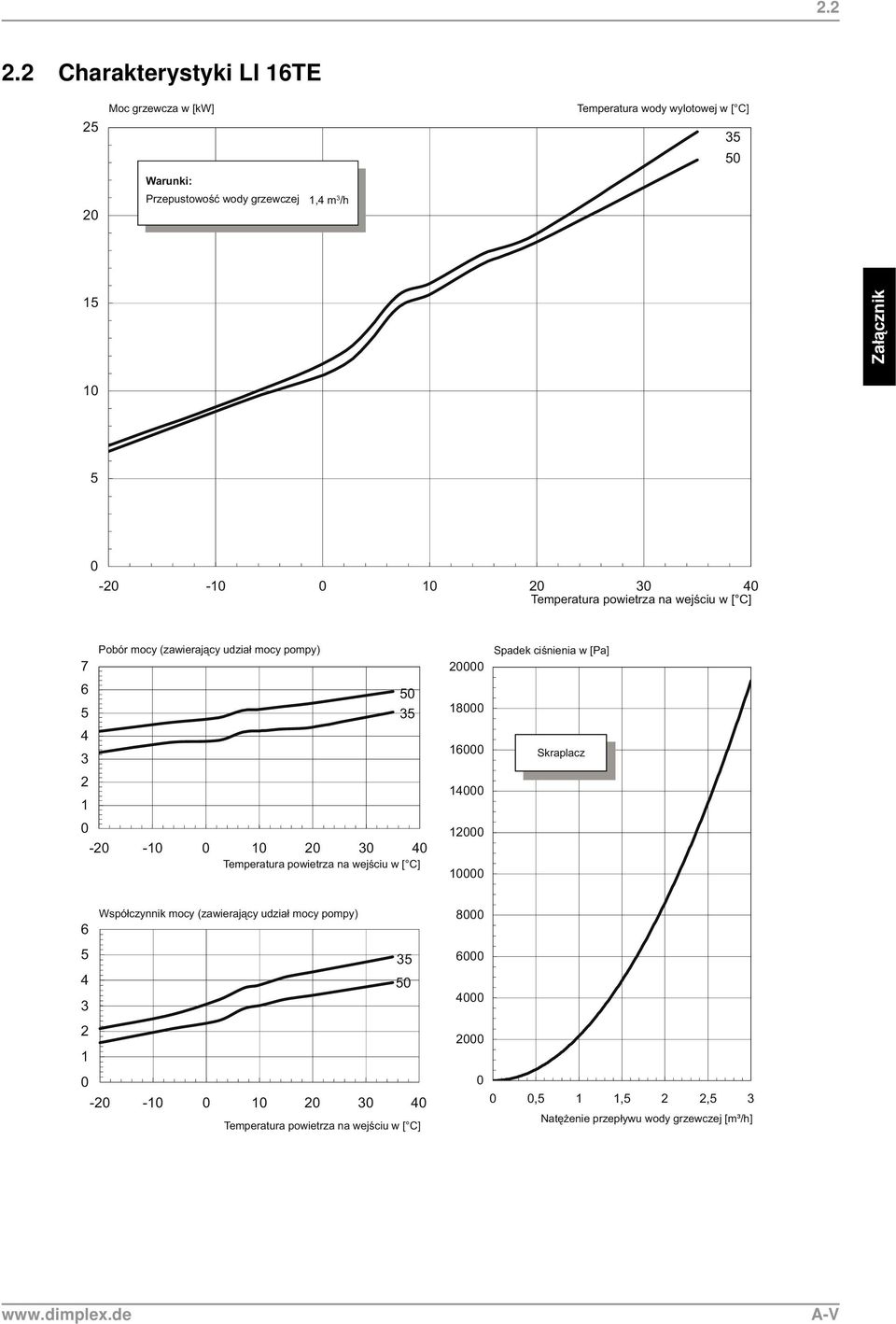

15 Charakterystyki LI 16TE A-V

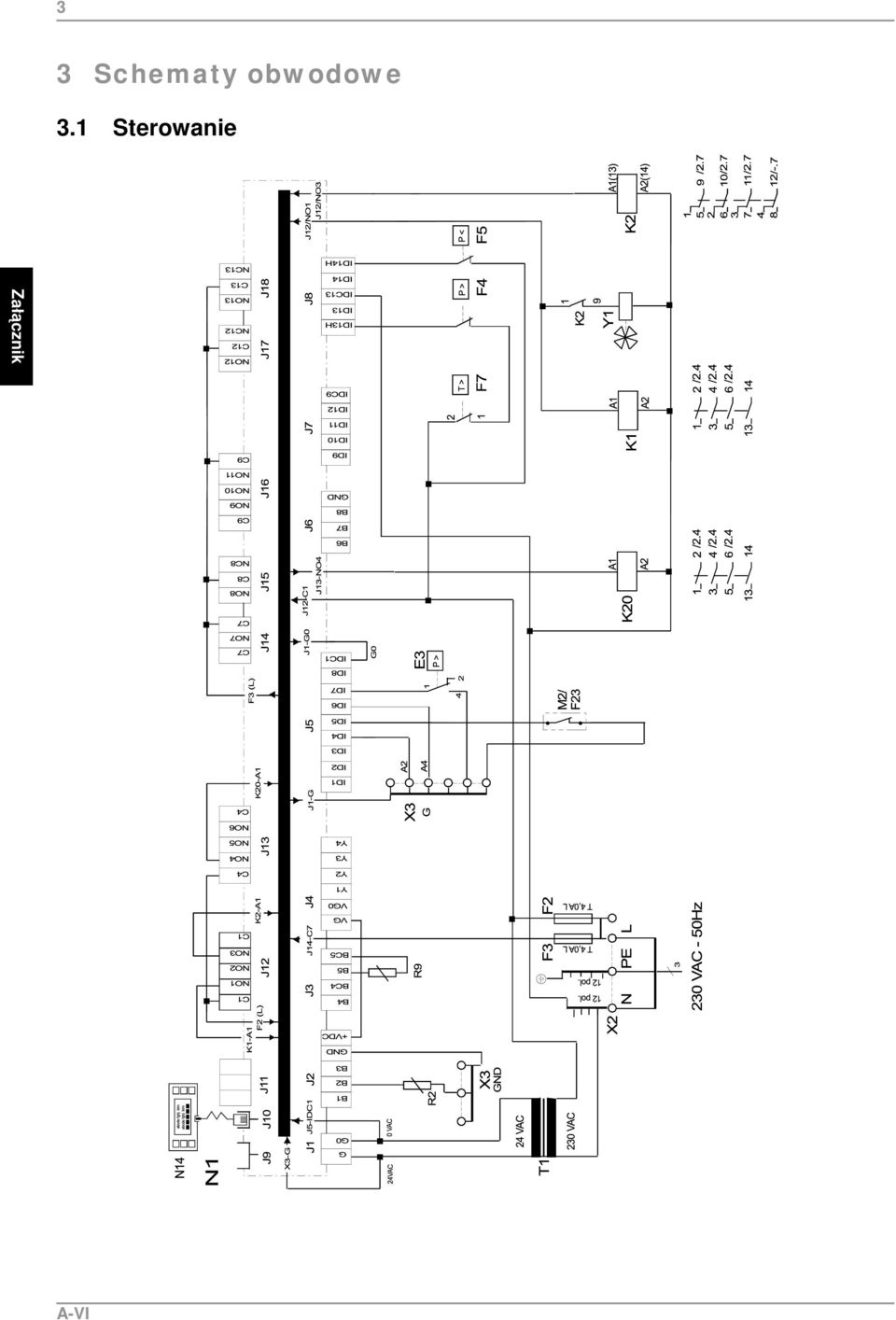

16 3 3 Schematy obwodowe 3.1 Sterowanie A-VI

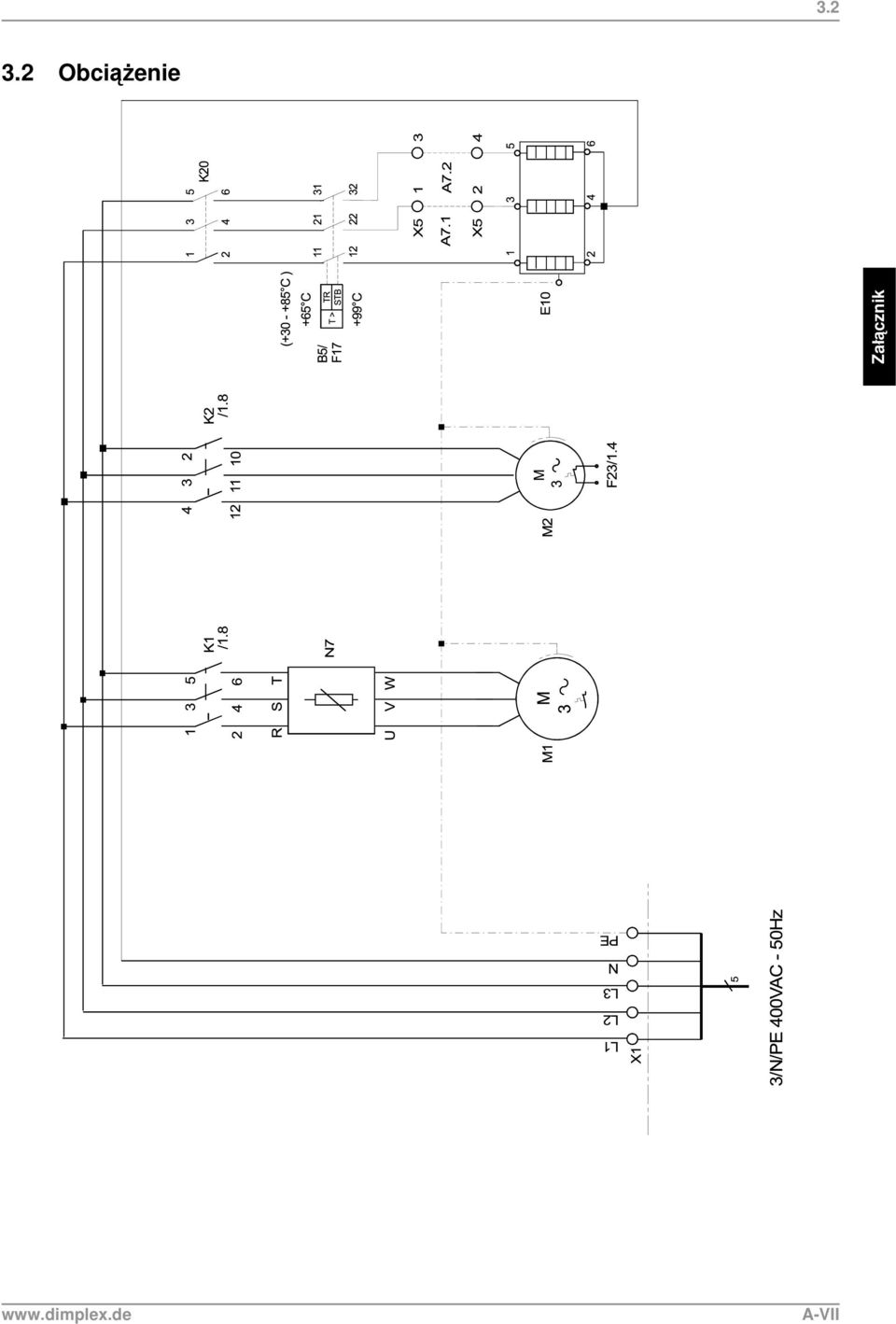

17 Obciążenie A-VII

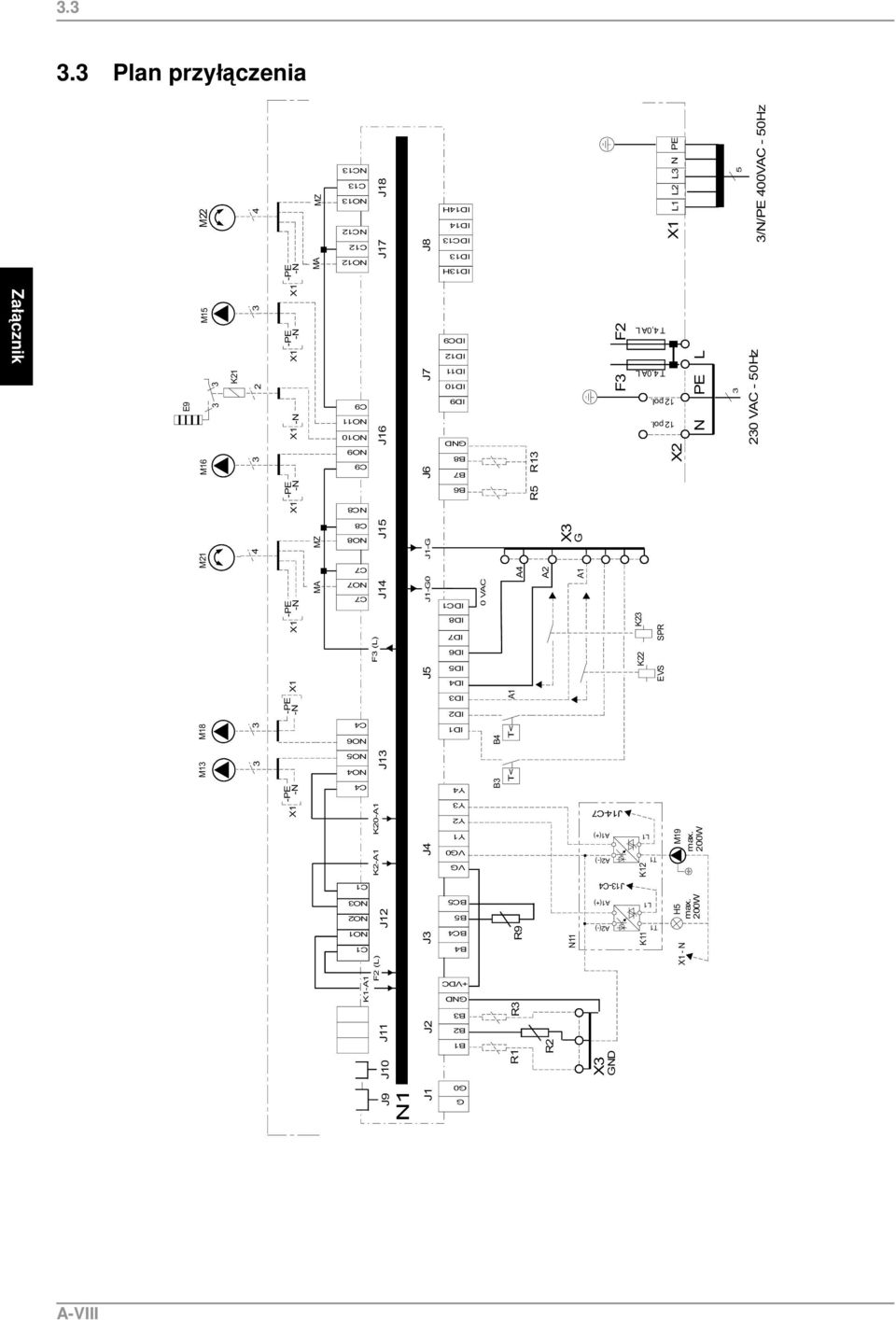

18 A-VIII Plan przyłączenia

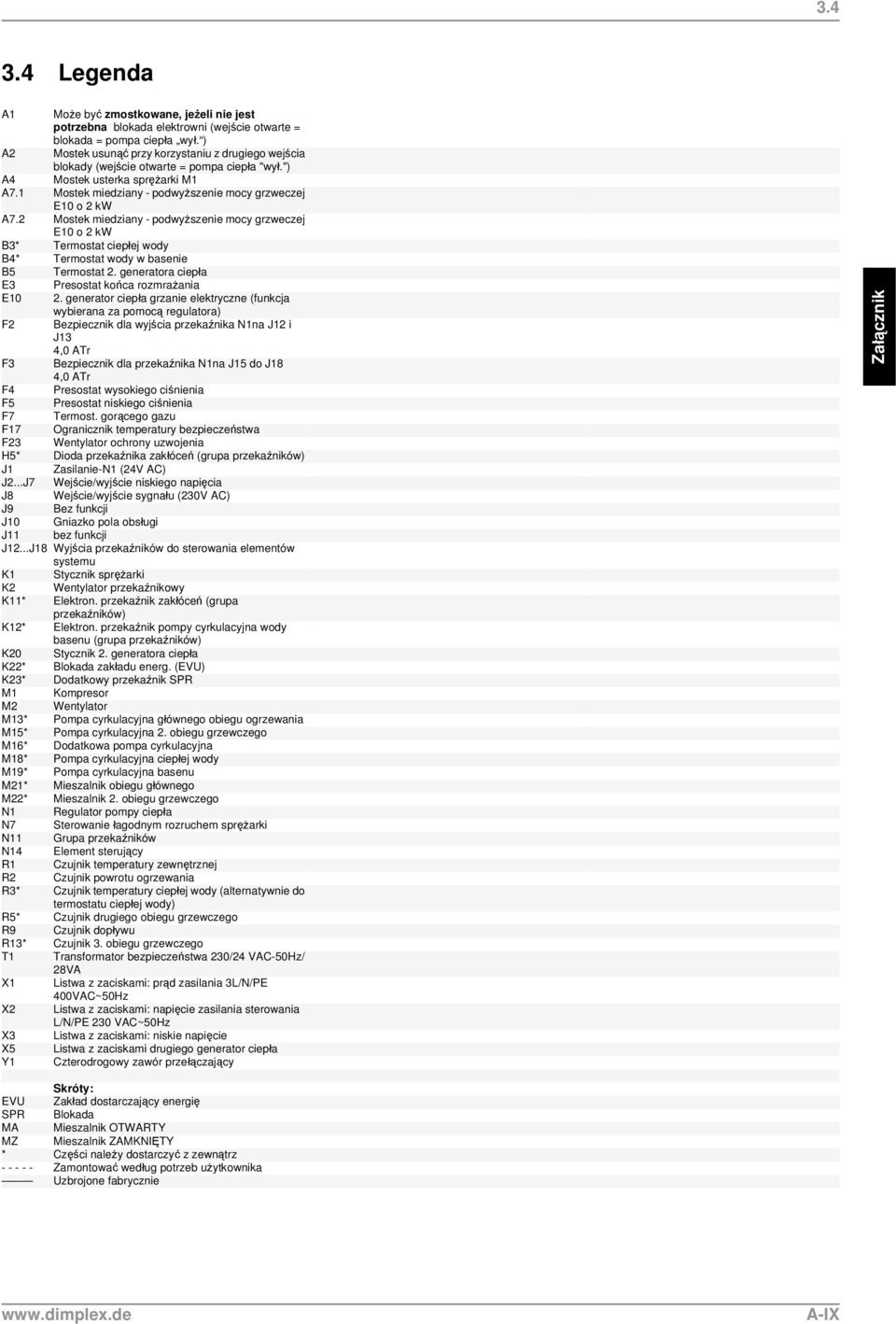

19 Legenda A1 Może być zmostkowane, jeżeli nie jest potrzebna blokada elektrowni (wejście otwarte = blokada = pompa ciepła wył. ) A2 Mostek usunąć przy korzystaniu z drugiego wejścia blokady (wejście otwarte = pompa ciepła "wył.") A4 Mostek usterka sprężarki M1 A7.1 Mostek miedziany - podwyższenie mocy grzweczej E10 o 2 kw A7.2 Mostek miedziany - podwyższenie mocy grzweczej E10 o 2 kw B3* Termostat ciepłej wody B4* Termostat wody w basenie B5 Termostat 2. generatora ciepła E3 Presostat końca rozmrażania E10 2. generator ciepła grzanie elektryczne (funkcja wybierana za pomocą regulatora) F2 Bezpiecznik dla wyjścia przekaźnika N1na J12 i J13 4,0 ATr F3 Bezpiecznik dla przekaźnika N1na J15 do J18 4,0 ATr F4 Presostat wysokiego ciśnienia F5 Presostat niskiego ciśnienia F7 Termost. gorącego gazu F17 Ogranicznik temperatury bezpieczeństwa F23 Wentylator ochrony uzwojenia H5* Dioda przekaźnika zakłóceń (grupa przekaźników) J1 Zasilanie-N1 (24V AC) J2...J7 Wejście/wyjście niskiego napięcia J8 Wejście/wyjście sygnału (230V AC) J9 Bez funkcji J10 Gniazko pola obsługi J11 bez funkcji J12...J18 Wyjścia przekaźników do sterowania elementów systemu K1 Stycznik sprężarki K2 Wentylator przekaźnikowy K11* Elektron. przekaźnik zakłóceń (grupa przekaźników) K12* Elektron. przekaźnik pompy cyrkulacyjna wody basenu (grupa przekaźników) K20 Stycznik 2. generatora ciepła K22* Blokada zakładu energ. (EVU) K23* Dodatkowy przekaźnik SPR M1 Kompresor M2 Wentylator M13* Pompa cyrkulacyjna głównego obiegu ogrzewania M15* Pompa cyrkulacyjna 2. obiegu grzewczego M16* Dodatkowa pompa cyrkulacyjna M18* Pompa cyrkulacyjna ciepłej wody M19* Pompa cyrkulacyjna basenu M21* Mieszalnik obiegu głównego M22* Mieszalnik 2. obiegu grzewczego N1 Regulator pompy ciepła N7 Sterowanie łagodnym rozruchem sprężarki N11 Grupa przekaźników N14 Element sterujący R1 Czujnik temperatury zewnętrznej R2 Czujnik powrotu ogrzewania R3* Czujnik temperatury ciepłej wody (alternatywnie do termostatu ciepłej wody) R5* Czujnik drugiego obiegu grzewczego R9 Czujnik dopływu R13* Czujnik 3. obiegu grzewczego T1 Transformator bezpieczeństwa 230/24 VAC-50Hz/ 28VA X1 Listwa z zaciskami: prąd zasilania 3L/N/PE 400VAC~50Hz X2 Listwa z zaciskami: napięcie zasilania sterowania L/N/PE 230 VAC~50Hz X3 Listwa z zaciskami: niskie napięcie X5 Listwa z zaciskami drugiego generator ciepła Y1 Czterodrogowy zawór przełączający Skróty: EVU Zakład dostarczający energię SPR Blokada MA Mieszalnik OTWARTY MZ Mieszalnik ZAMKNIĘTY * Części należy dostarczyć z zewnątrz Zamontować według potrzeb użytkownika Uzbrojone fabrycznie A-IX

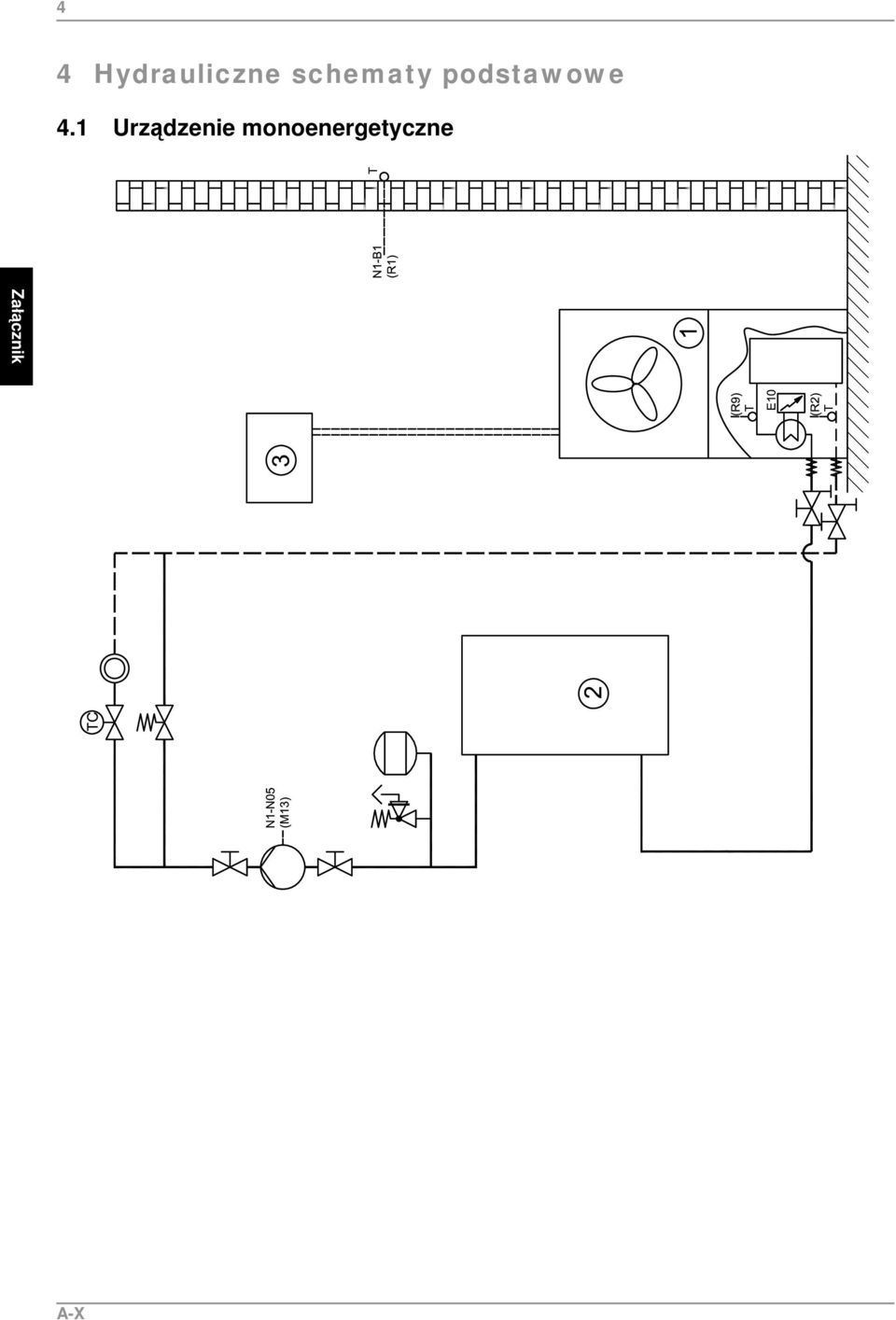

20 4 4 Hydrauliczne schematy podstawowe 4.1 Urządzenie monoenergetyczne A-X

21 Urządzenie monoenergetyczne oraz przygotowanie ciepłej wody A-XI

22 Urządzenie biwalentne A-XII

23 Legenda Zawór odcinający Zawór przelewowy Układ zaworów zabezpieczających Pompa obiegowa Zbiornik buforowy Zawór sterowany temperaturą pomieszczenia Zawór zamykający z zaworem zwrotnym Zawór odcinający z odprowadzeniem wody Odbiornik ciepła Mieszalnik czterodrogowy Czujnik temperatury Giętki wąż przyłączeniowy Pompa ciepła Zbiornik buforowy Rozdzielnica elektryczna Zbiornik ciepłej wody Kocioł grzewczy E10 M13 M18 N1 R1 R2 R3 R9 EV KW MA MZ WW Grzejnik dodatkowy Pompa obiegowa systemu grzewczego Pompa cyrkulacyjna ciepłej wody Regulator pompy ciepła Czujnik ściany zewnętrznej Czujnik na powrocie Czujnik ciepłej wody Czujnik dopływu Rozdzielnica elektryczna Zimna woda Mieszalnik OTWARTY Mieszalnik ZAMKNIĘTY Ciepła woda A-XIII

24 5 5 Deklaracja Zgodności z Normami Europejskimi A-XIV
