Technologia wiercenia i cięcia diamentowego RODIA Przegląd systemu wiercenia diamentowego 34 Wiercenie z ręki Wiercenie na sucho 35 Wiercenie na

Transkrypt

1 32

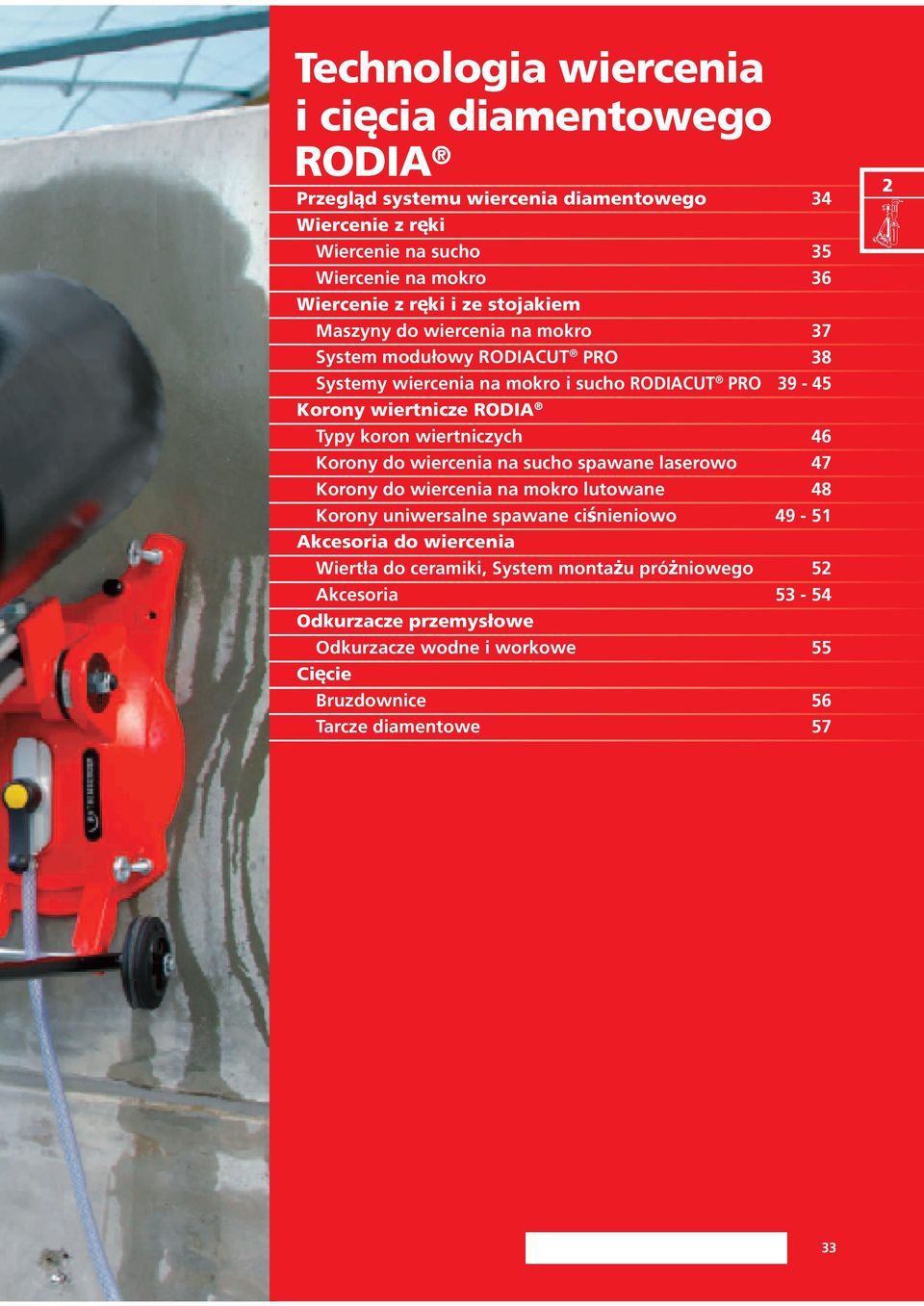

2 Technologia wiercenia i cięcia diamentowego RODIA Przegląd systemu wiercenia diamentowego 34 Wiercenie z ręki Wiercenie na sucho 35 Wiercenie na mokro 36 Wiercenie z ręki i ze stojakiem Maszyny do wiercenia na mokro 37 System modułowy RODIACUT PRO 38 Systemy wiercenia na mokro i sucho RODIACUT PRO Korony wiertnicze RODIA Typy koron wiertniczych 46 Korony do wiercenia na sucho spawane laserowo 47 Korony do wiercenia na mokro lutowane 48 Korony uniwersalne spawane ciśnieniowo Akcesoria do wiercenia Wiertła do ceramiki, System montażu próżniowego 52 Akcesoria Odkurzacze przemysłowe Odkurzacze wodne i workowe 55 Cięcie Bruzdownice 56 Tarcze diamentowe

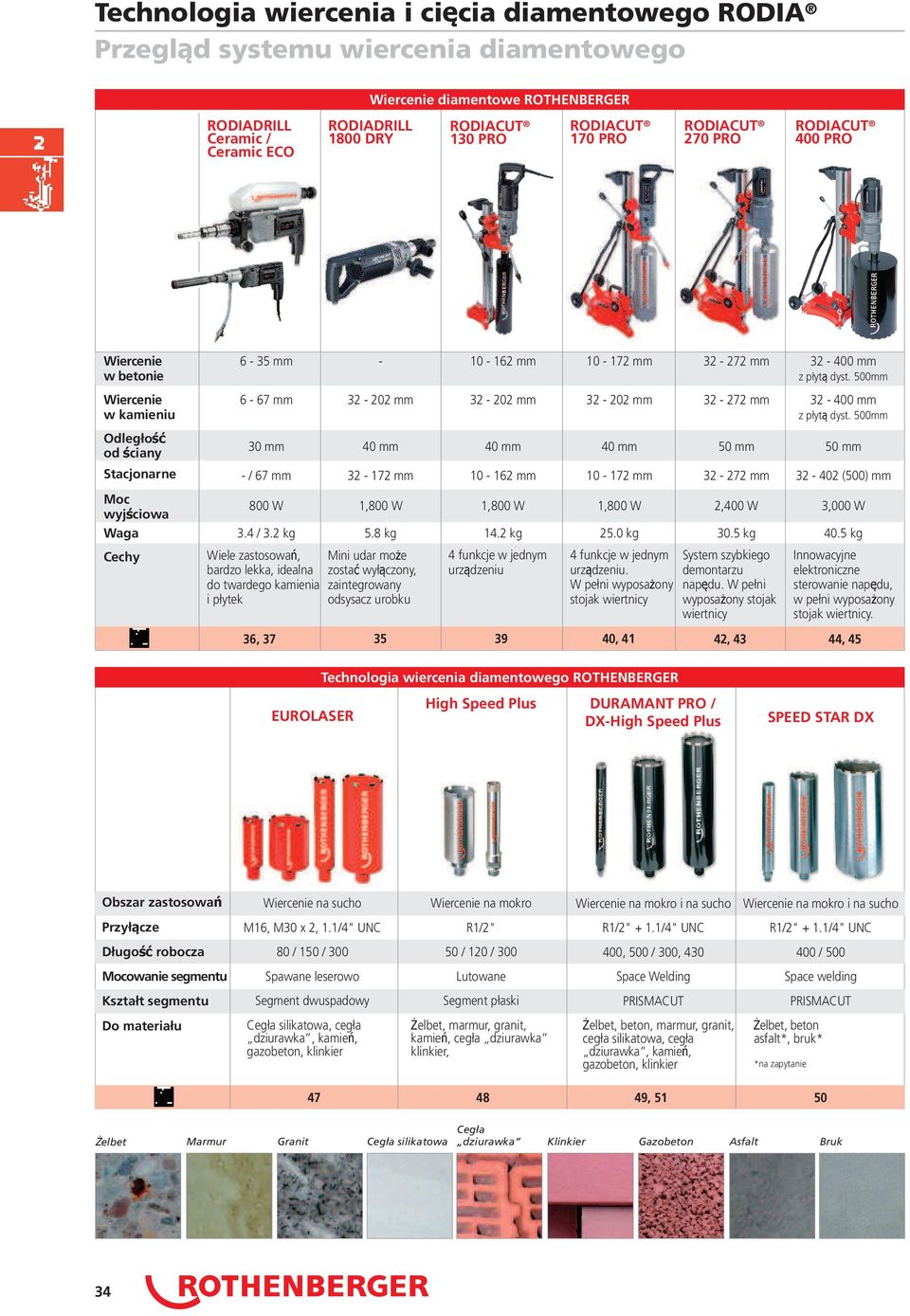

3 Przegląd systemu wiercenia diamentowego Wiercenie diamentowe ROTHENBERGER RODIADRILL Ceramic / Ceramic ECO RODIADRILL 1800 DRY RODIACUT 130 PRO RODIACUT 170 PRO RODIACUT 270 PRO RODIACUT 400 PRO Wiercenie 6-35 mm mm mm mm mm w betonie z płytą dyst. 500mm Wiercenie 6-67 mm mm mm mm mm mm w kamieniu z płytą dyst. 500mm Odległość od ściany 30 mm 40 mm 40 mm 40 mm 50 mm 50 mm Stacjonarne - / 67 mm mm mm mm mm (500) mm Moc wyjściowa 800 W 1,800 W 1,800 W 1,800 W 2,400 W 3,000 W Waga 3.4 / Cechy Wiele zastosowań, bardzo lekka, idealna do twardego kamienia i płytek Mini udar może zostać wyłączony, zaintegrowany odsysacz urobku 4 funkcje w jednym urządzeniu 4 funkcje w jednym urządzeniu. W pełni wyposażony stojak wiertnicy System szybkiego demontarzu napędu. W pełni wyposażony stojak wiertnicy Innowacyjne elektroniczne sterowanie napędu, w pełni wyposażony stojak wiertnicy. 36, , 41 42, 43 44, 45 Technologia wiercenia diamentowego ROTHENBERGER EUROLASER High Speed Plus DURAMANT PRO / DX-High Speed Plus SPEED STAR DX Obszar zastosowań Wiercenie na sucho Wiercenie na mokro Wiercenie na mokro i na sucho Wiercenie na mokro i na sucho Przyłącze M16, M30 x 2, 1.1/4" UNC R1/2" R1/2" + 1.1/4" UNC R1/2" + 1.1/4" UNC Długość robocza 80 / 150 / / 120 / , 500 / 300, / 500 Mocowanie segmentu Spawane leserowo Lutowane Space Welding Space welding Kształt segmentu Segment dwuspadowy Segment płaski PRISMACUT PRISMACUT Do materiału Cegła silikatowa, cegła dziurawka, kamień, gazobeton, klinkier Żelbet, marmur, granit, kamień, cegła dziurawka klinkier, Żelbet, beton, marmur, granit, cegła silikatowa, cegła dziurawka, kamień, gazobeton, klinkier Żelbet, beton asfalt*, bruk* *na zapytanie , Żelbet Marmur Granit Cegła silikatowa Cegła dziurawka Klinkier Gazobeton Asfalt Bruk 34

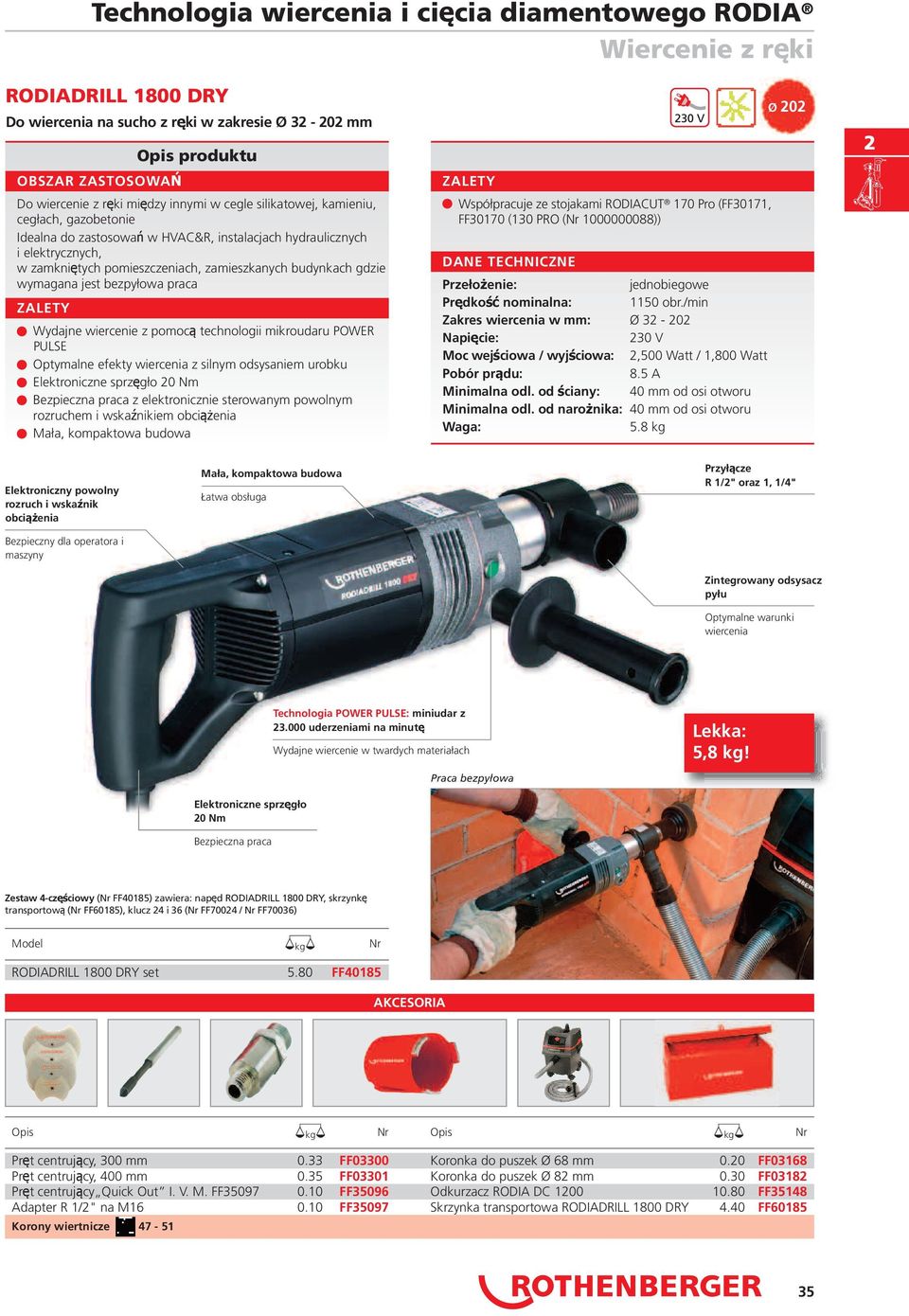

4 Wiercenie z ręki RODIADRILL 1800 DRY Do wiercenia na sucho z ręki w zakresie Ø mm OBSZAR ZASTOSOWAŃ Opis produktu Do wiercenie z ręki między innymi w cegle silikatowej, kamieniu, cegłach, gazobetonie Idealna do zastosowań w HVAC&R, instalacjach hydraulicznych i elektrycznych, w zamkniętych pomieszczeniach, zamieszkanych budynkach gdzie wymagana jest bezpyłowa praca Wydajne wiercenie z pomocą technologii mikroudaru POWER PULSE Optymalne efekty wiercenia z silnym odsysaniem urobku Elektroniczne sprzęgło 20 Nm Bezpieczna praca z elektronicznie sterowanym powolnym rozruchem i wskaźnikiem obciążenia Mała, kompaktowa budowa Współpracuje ze stojakami RODIACUT 170 Pro (FF30171, FF30170 (130 PRO ( )) DANE TECHNICZNE Przełożenie: jednobiegowe Prędkość nominalna: 1150 obr./min Zakres wiercenia w mm: Ø Napięcie: 230 V Moc wejściowa / wyjściowa: 2,500 Watt / 1,800 Watt Pobór prądu: 8.5 A Minimalna odl. od ściany: 40 mm od osi otworu Minimalna odl. od narożnika: 40 mm od osi otworu Waga: 5.8 Ø Elektroniczny powolny rozruch i wskaźnik obciążenia Bezpieczny dla operatora i maszyny Mała, kompaktowa budowa Łatwa obsługa Przyłącze R 1/2" oraz 1, 1/4" Zintegrowany odsysacz pyłu Optymalne warunki wiercenia Elektroniczne sprzęgło 20 Nm Bezpieczna praca Technologia POWER PULSE: miniudar z uderzeniami na minutę Wydajne wiercenie w twardych materiałach Praca bezpyłowa Lekka: 5,8! Zestaw 4-częściowy ( FF40185) zawiera: napęd RODIADRILL 1800 DRY, skrzynkę transportową ( FF60185), klucz 24 i 36 ( FF70024 / FF70036) Model RODIADRILL 1800 DRY set 5.80 FF40185 AKCESORIA Opis Opis Pręt centrujący, 300 mm 0.33 FF03300 Koronka do puszek Ø 68 mm 0.20 FF03168 Pręt centrujący, 400 mm 0.35 FF03301 Koronka do puszek Ø 82 mm 0.30 FF03182 Pręt centrujący Quick Out I. V. M. FF FF35096 Odkurzacz RODIA DC FF35148 Adapter R 1/2" na M FF35097 Skrzynka transportowa RODIADRILL 1800 DRY 4.40 FF60185 Korony wiertnicze

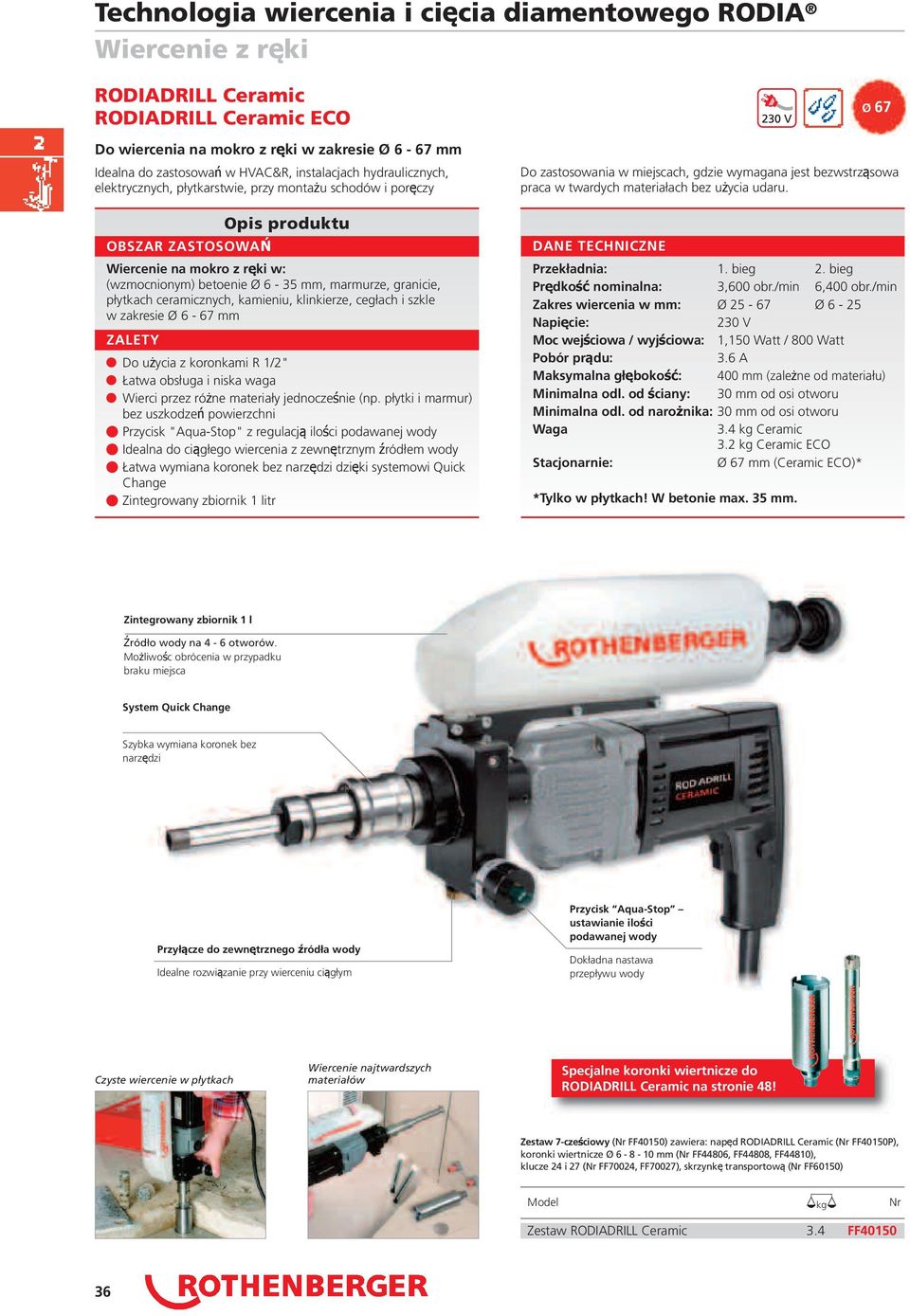

5 Wiercenie z ręki RODIADRILL Ceramic RODIADRILL Ceramic ECO Do wiercenia na mokro z ręki w zakresie Ø 6-67 mm Idealna do zastosowań w HVAC&R, instalacjach hydraulicznych, elektrycznych, płytkarstwie, przy montażu schodów i poręczy OBSZAR ZASTOSOWAŃ Wiercenie na mokro z ręki w: (wzmocnionym) betoenie Ø 6-35 mm, marmurze, granicie, płytkach ceramicznych, kamieniu, klinkierze, cegłach i szkle w zakresie Ø 6-67 mm Opis produktu Do użycia z koronkami R 1/2" Łatwa obsługa i niska waga Wierci przez różne materiały jednocześnie (np. płytki i marmur) bez uszkodzeń powierzchni Przycisk "Aqua-Stop" z regulacją ilości podawanej wody Idealna do ciągłego wiercenia z zewnętrznym źródłem wody Łatwa wymiana koronek bez narzędzi dzięki systemowi Quick Change Zintegrowany zbiornik 1 litr Do zastosowania w miejscach, gdzie wymagana jest bezwstrząsowa praca w twardych materiałach bez użycia udaru. DANE TECHNICZNE Przekładnia: 1. bieg 2. bieg Prędkość nominalna: 3,600 obr./min 6,400 obr./min Zakres wiercenia w mm: Ø Ø 6-25 Napięcie: 230 V Moc wejściowa / wyjściowa: 1,150 Watt / 800 Watt Pobór prądu: 3.6 A Maksymalna głębokość: 400 mm (zależne od materiału) Minimalna odl. od ściany: 30 mm od osi otworu Minimalna odl. od narożnika: 30 mm od osi otworu Waga 3.4 Ceramic 3.2 Ceramic ECO Stacjonarnie: Ø 67 mm (Ceramic ECO)* *Tylko w płytkach! W betonie max. 35 mm. Ø 67 Zintegrowany zbiornik 1 l Źródło wody na 4-6 otworów. Możliwośc obrócenia w przypadku braku miejsca System Quick Change Szybka wymiana koronek bez narzędzi Przyłącze do zewnętrznego źródła wody Idealne rozwiązanie przy wierceniu ciągłym Przycisk Aqua-Stop ustawianie ilości podawanej wody Dokładna nastawa przepływu wody Czyste wiercenie w płytkach Wiercenie najtwardszych materiałów Specjalne koronki wiertnicze do RODIADRILL Ceramic na stronie 48! Zestaw 7-cześciowy ( FF40150) zawiera: napęd RODIADRILL Ceramic ( FF40150P), koronki wiertnicze Ø mm ( FF44806, FF44808, FF44810), klucze 24 i 27 ( FF70024, FF70027), skrzynkę transportową ( FF60150) Model Zestaw RODIADRILL Ceramic 3.4 FF

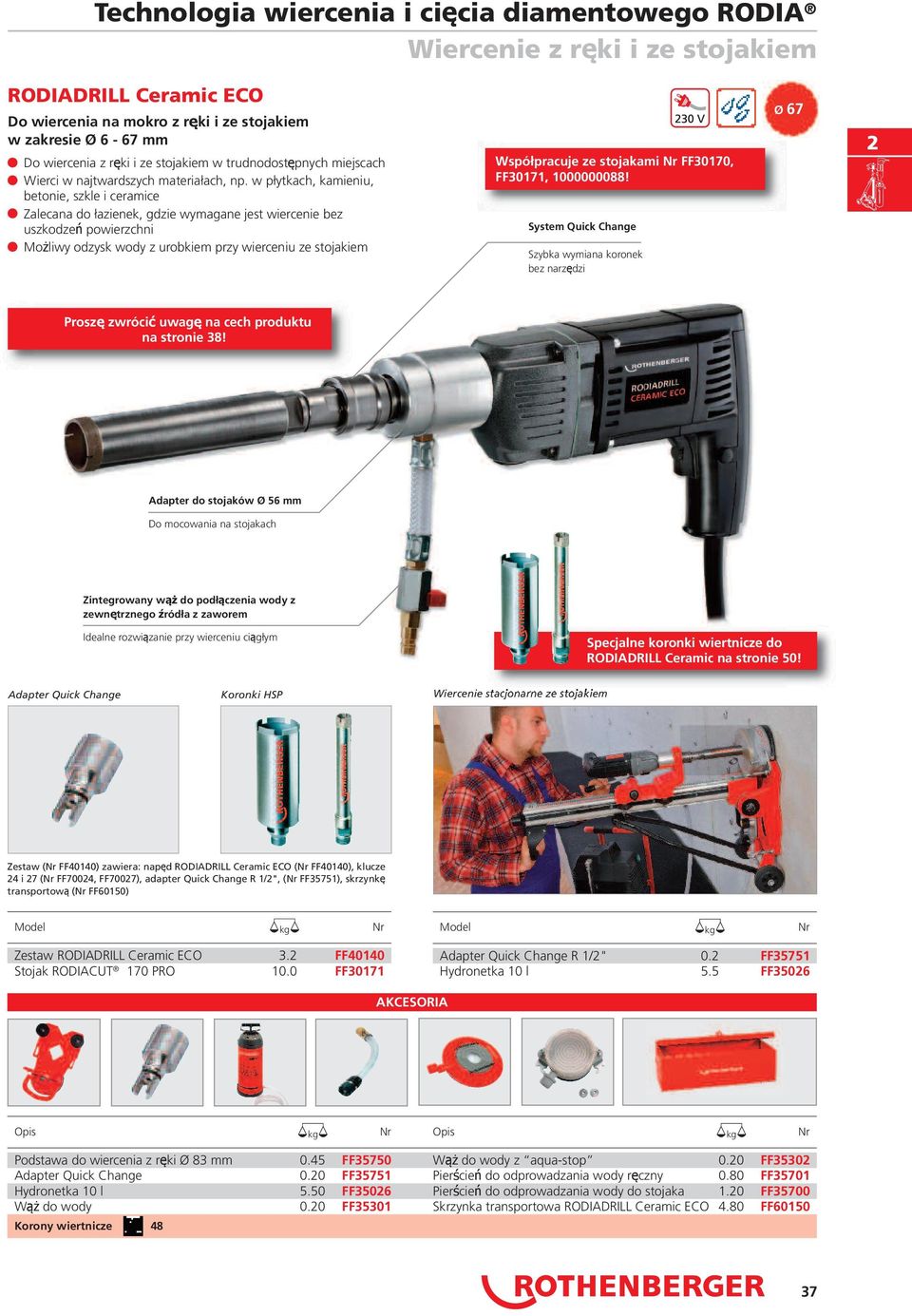

6 Wiercenie z ręki i ze stojakiem RODIADRILL Ceramic ECO Do wiercenia na mokro z ręki i ze stojakiem w zakresie Ø 6-67 mm Do wiercenia z ręki i ze stojakiem w trudnodostępnych miejscach Wierci w najtwardszych materiałach, np. w płytkach, kamieniu, betonie, szkle i ceramice Zalecana do łazienek, gdzie wymagane jest wiercenie bez uszkodzeń powierzchni Możliwy odzysk wody z urobkiem przy wierceniu ze stojakiem Współpracuje ze stojakami FF30170, FF30171, ! System Quick Change Szybka wymiana koronek bez narzędzi Ø 67 2 Proszę zwrócić uwagę na cech produktu na stronie 38! Adapter do stojaków Ø 56 mm Do mocowania na stojakach Zintegrowany wąż do podłączenia wody z zewnętrznego źródła z zaworem Idealne rozwiązanie przy wierceniu ciągłym Specjalne koronki wiertnicze do RODIADRILL Ceramic na stronie 50! Adapter Quick Change Koronki HSP Wiercenie stacjonarne ze stojakiem Zestaw ( FF40140) zawiera: napęd RODIADRILL Ceramic ECO ( FF40140), klucze 24 i 27 ( FF70024, FF70027), adapter Quick Change R 1/2", ( FF35751), skrzynkę transportową ( FF60150) Model Model Zestaw RODIADRILL Ceramic ECO 3.2 FF40140 Stojak RODIACUT 170 PRO 10.0 FF30171 Adapter Quick Change R 1/2" 0.2 FF35751 Hydronetka 10 l 5.5 FF35026 AKCESORIA Opis Opis Podstawa do wiercenia z ręki Ø 83 mm 0.45 FF35750 Wąż do wody z aqua-stop 0.20 FF35302 Adapter Quick Change 0.20 FF35751 Pierścień do odprowadzania wody ręczny 0.80 FF35701 Hydronetka 10 l 5.50 FF35026 Pierścień do odprowadzania wody do stojaka 1.20 FF35700 Wąż do wody 0.20 FF35301 Skrzynka transportowa RODIADRILL Ceramic ECO 4.80 FF60150 Korony wiertnicze 48 37

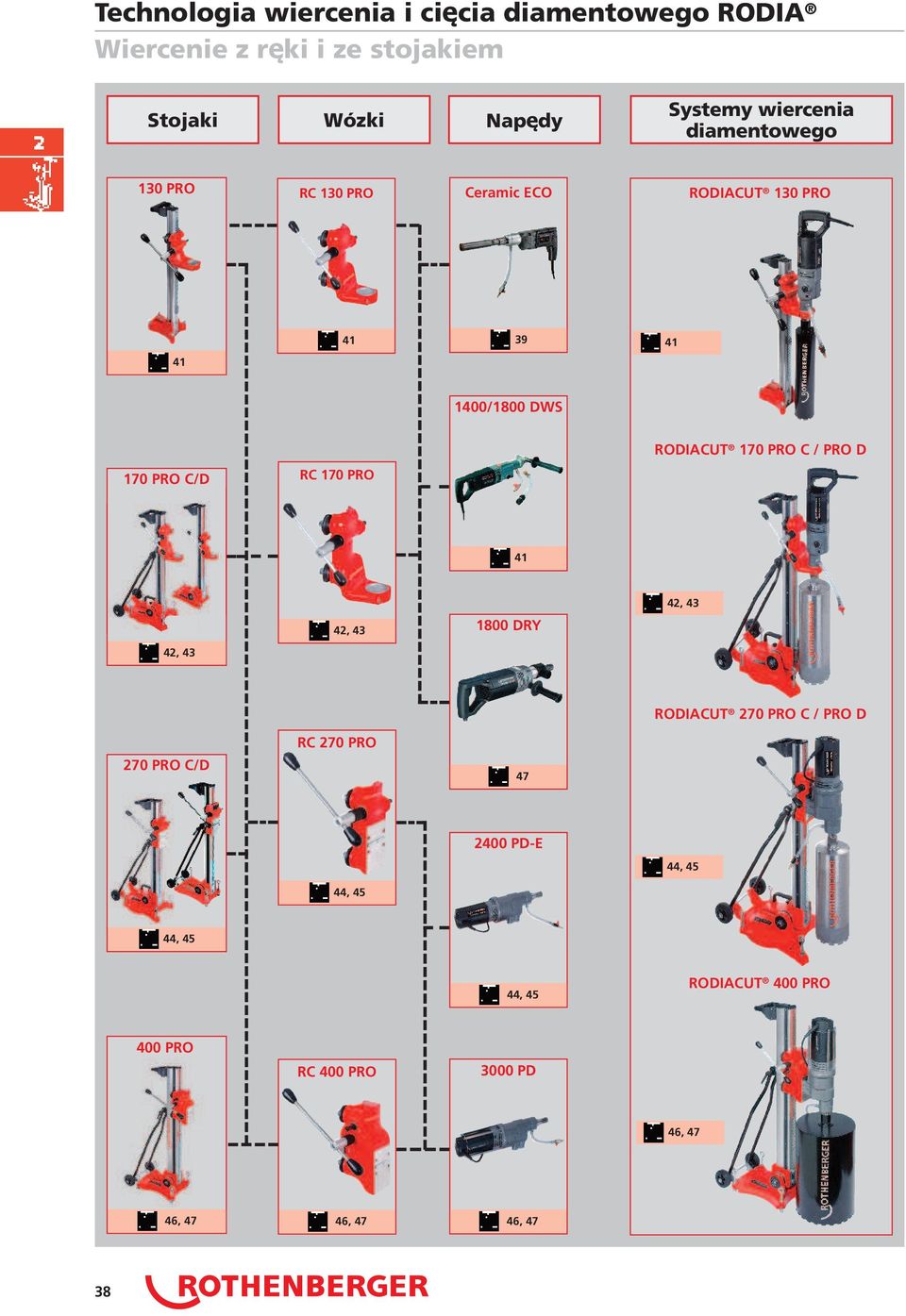

7 Wiercenie z ręki i ze stojakiem Stojaki Wózki Napędy Systemy wiercenia diamentowego 130 PRO RC 130 PRO Ceramic ECO RODIACUT 130 PRO /1800 DWS 170 PRO C/D RC 170 PRO RODIACUT 170 PRO C / PRO D 41 42, 43 42, DRY 42, 43 RODIACUT 270 PRO C / PRO D RC 270 PRO 270 PRO C/D PD-E 44, 45 44, 45 44, 45 44, 45 RODIACUT 400 PRO 400 PRO RC 400 PRO 3000 PD 46, 47 46, 47 46, 47 46, 47 38

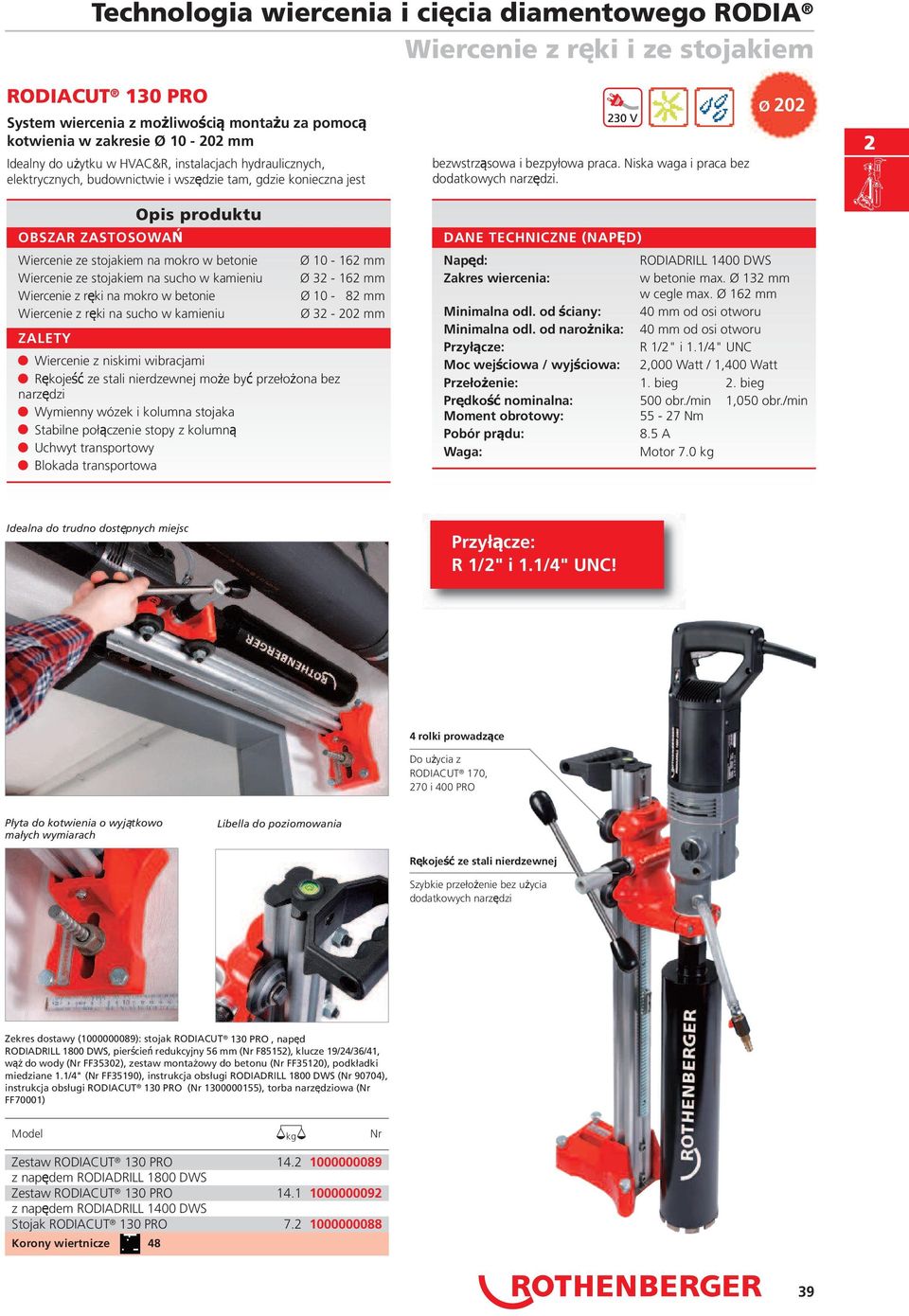

8 Wiercenie z ręki i ze stojakiem RODIACUT 130 PRO System wiercenia z możliwością montażu za pomocą kotwienia w zakresie Ø mm Idealny do użytku w HVAC&R, instalacjach hydraulicznych, elektrycznych, budownictwie i wszędzie tam, gdzie konieczna jest bezwstrząsowa i bezpyłowa praca. Niska waga i praca bez dodatkowych narzędzi. Ø OBSZAR ZASTOSOWAŃ Wiercenie ze stojakiem na mokro w betonie Wiercenie ze stojakiem na sucho w kamieniu Wiercenie z ręki na mokro w betonie Wiercenie z ręki na sucho w kamieniu Opis produktu Ø mm Ø mm Ø mm Ø mm Wiercenie z niskimi wibracjami Rękojeść ze stali nierdzewnej może być przełożona bez narzędzi Wymienny wózek i kolumna stojaka Stabilne połączenie stopy z kolumną Uchwyt transportowy Blokada transportowa DANE TECHNICZNE (NAPĘD) Napęd: RODIADRILL 1400 DWS Zakres wiercenia: w betonie max. Ø 132 mm w cegle max. Ø 162 mm Minimalna odl. od ściany: 40 mm od osi otworu Minimalna odl. od narożnika: 40 mm od osi otworu Przyłącze: R 1/2" i 1.1/4" UNC Moc wejściowa / wyjściowa: 2,000 Watt / 1,400 Watt Przełożenie: 1. bieg 2. bieg Prędkość nominalna: 500 obr./min 1,050 obr./min Moment obrotowy: Nm Pobór prądu: 8.5 A Waga: Motor 7.0 Idealna do trudno dostępnych miejsc Przyłącze: R 1/2" i 1.1/4" UNC! 4 rolki prowadzące Do użycia z RODIACUT 170, 270 i 400 PRO Płyta do kotwienia o wyjątkowo małych wymiarach Libella do poziomowania Rękojeść ze stali nierdzewnej Szybkie przełożenie bez użycia dodatkowych narzędzi Zekres dostawy ( ): stojak RODIACUT 130 PRO, napęd RODIADRILL 1800 DWS, pierścień redukcyjny 56 mm ( F85152), klucze 19/24/36/41, wąż do wody ( FF35302), zestaw montażowy do betonu ( FF35120), podkładki miedziane 1.1/4" ( FF35190), instrukcja obsługi RODIADRILL 1800 DWS ( 90704), instrukcja obsługi RODIACUT 130 PRO ( ), torba narzędziowa ( FF70001) Model Zestaw RODIACUT 130 PRO z napędem RODIADRILL 1800 DWS Zestaw RODIACUT 130 PRO z napędem RODIADRILL 1400 DWS Stojak RODIACUT 130 PRO Korony wiertnicze 48 39

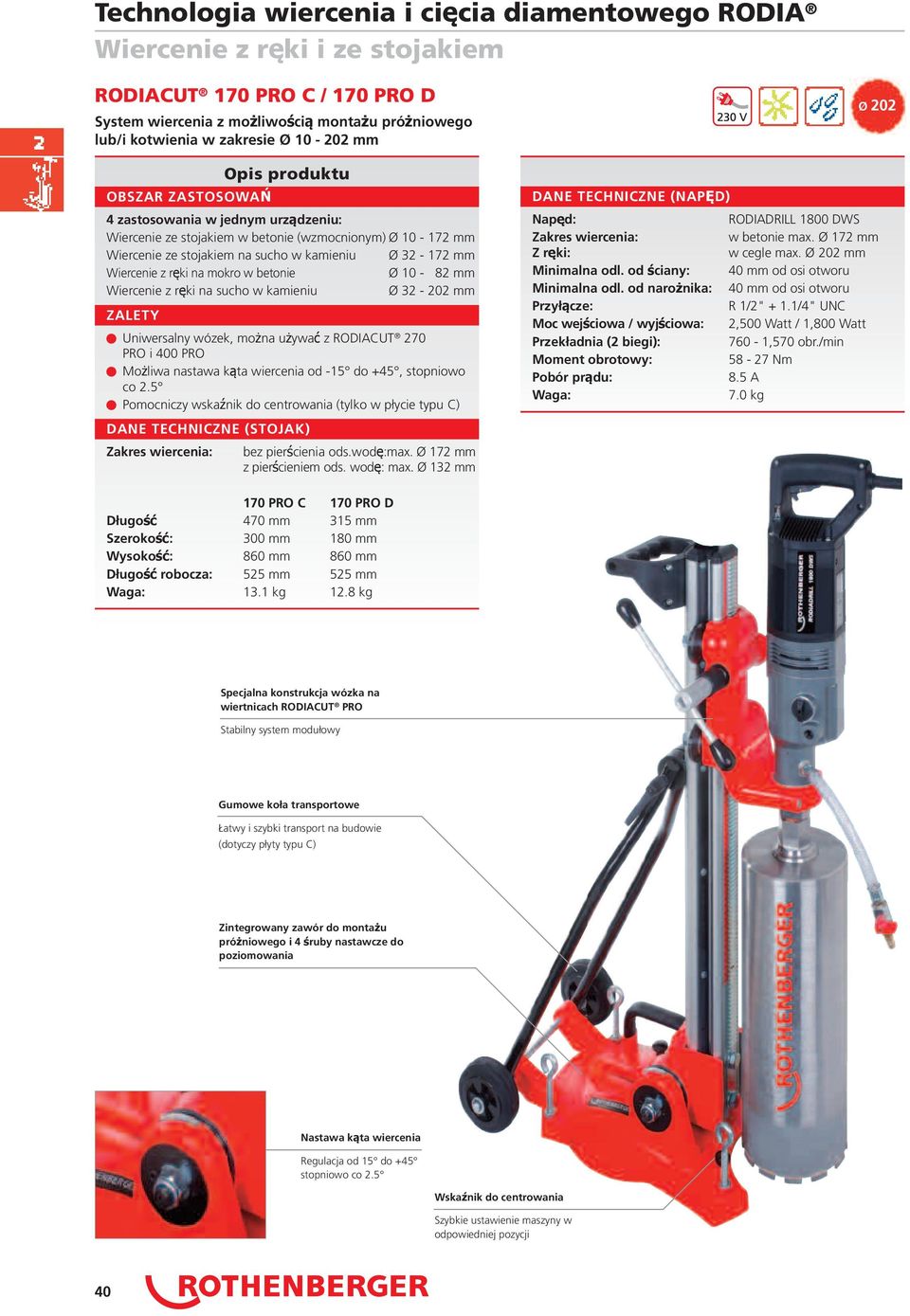

9 Wiercenie z ręki i ze stojakiem RODIACUT 170 PRO C / 170 PRO D System wiercenia z możliwością montażu próżniowego lub/i kotwienia w zakresie Ø mm OBSZAR ZASTOSOWAŃ 4 zastosowania w jednym urządzeniu: Wiercenie ze stojakiem w betonie (wzmocnionym) Ø mm Wiercenie ze stojakiem na sucho w kamieniu Ø mm Wiercenie z ręki na mokro w betonie Ø mm Wiercenie z ręki na sucho w kamieniu Ø mm Uniwersalny wózek, można używać z RODIACUT 270 PRO i 400 PRO Możliwa nastawa kąta wiercenia od -15 do +45, stopniowo co 2.5 Pomocniczy wskaźnik do centrowania (tylko w płycie typu C) DANE TECHNICZNE (STOJAK) Zakres wiercenia: Opis produktu bez pierścienia ods.wodę:max. Ø 172 mm z pierścieniem ods. wodę: max. Ø 132 mm Ø 202 DANE TECHNICZNE (NAPĘD) Napęd: RODIADRILL 1800 DWS Zakres wiercenia: w betonie max. Ø 172 mm Z ręki: w cegle max. Ø 202 mm Minimalna odl. od ściany: 40 mm od osi otworu Minimalna odl. od narożnika: 40 mm od osi otworu Przyłącze: R 1/2" + 1.1/4" UNC Moc wejściowa / wyjściowa: 2,500 Watt / 1,800 Watt Przekładnia (2 biegi): 760-1,570 obr./min Moment obrotowy: Nm Pobór prądu: 8.5 A Waga: PRO C 170 PRO D Długość 470 mm 315 mm Szerokość: 300 mm 180 mm Wysokość: 860 mm 860 mm Długość robocza: 525 mm 525 mm Waga: Specjalna konstrukcja wózka na wiertnicach RODIACUT PRO Stabilny system modułowy Gumowe koła transportowe Łatwy i szybki transport na budowie (dotyczy płyty typu C) Zintegrowany zawór do montażu próżniowego i 4 śruby nastawcze do poziomowania Nastawa kąta wiercenia Regulacja od 15 do +45 stopniowo co 2.5 Wskaźnik do centrowania Szybkie ustawienie maszyny w odpowiedniej pozycji 40

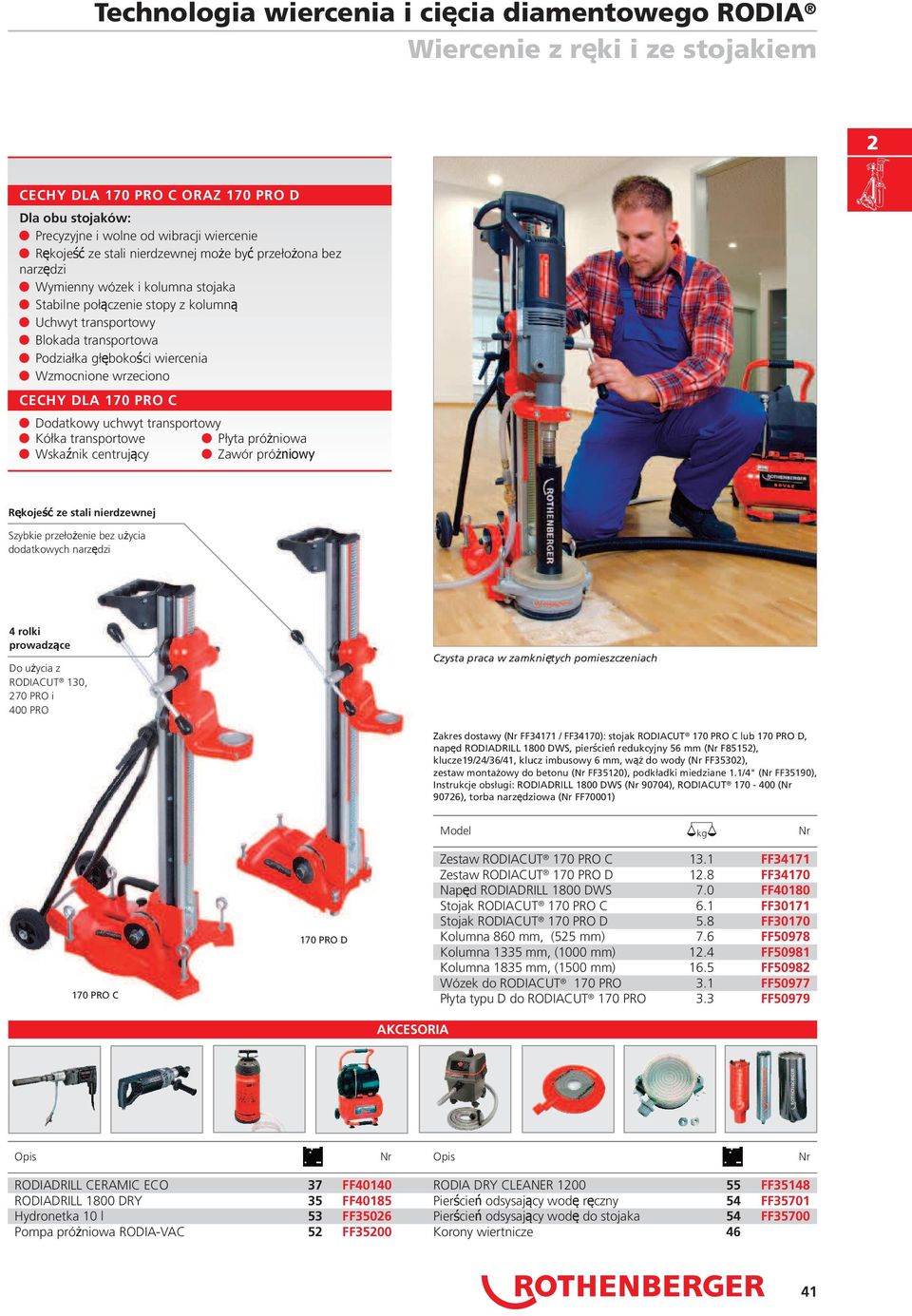

10 Wiercenie z ręki i ze stojakiem 2 CECHY DLA 170 PRO C ORAZ 170 PRO D Dla obu stojaków: Precyzyjne i wolne od wibracji wiercenie Rękojeść ze stali nierdzewnej może być przełożona bez narzędzi Wymienny wózek i kolumna stojaka Stabilne połączenie stopy z kolumną Uchwyt transportowy Blokada transportowa Podziałka głębokości wiercenia Wzmocnione wrzeciono CECHY DLA 170 PRO C Dodatkowy uchwyt transportowy Kółka transportowe Płyta próżniowa Wskaźnik centrujący Zawór próżniowy Rękojeść ze stali nierdzewnej Szybkie przełożenie bez użycia dodatkowych narzędzi 4 rolki prowadzące Do użycia z RODIACUT 130, 270 PRO i 400 PRO Czysta praca w zamkniętych pomieszczeniach Zakres dostawy ( FF34171 / FF34170): stojak RODIACUT 170 PRO C lub 170 PRO D, napęd RODIADRILL 1800 DWS, pierścień redukcyjny 56 mm ( F85152), klucze19/24/36/41, klucz imbusowy 6 mm, wąż do wody ( FF35302), zestaw montażowy do betonu ( FF35120), podkładki miedziane 1.1/4" ( FF35190), Instrukcje obsługi: RODIADRILL 1800 DWS ( 90704), RODIACUT ( 90726), torba narzędziowa ( FF70001) Model 170 PRO C 170 PRO D AKCESORIA Zestaw RODIACUT 170 PRO C 13.1 FF34171 Zestaw RODIACUT 170 PRO D 12.8 FF34170 Napęd RODIADRILL 1800 DWS 7.0 FF40180 Stojak RODIACUT 170 PRO C 6.1 FF30171 Stojak RODIACUT 170 PRO D 5.8 FF30170 Kolumna 860 mm, (525 mm) 7.6 FF50978 Kolumna 1335 mm, (1000 mm) 12.4 FF50981 Kolumna 1835 mm, (1500 mm) 16.5 FF50982 Wózek do RODIACUT 170 PRO 3.1 FF50977 Płyta typu D do RODIACUT 170 PRO 3.3 FF50979 Opis Opis RODIADRILL CERAMIC ECO 37 FF40140 RODIA DRY CLEANER FF35148 RODIADRILL 1800 DRY 35 FF40185 Pierścień odsysający wodę ręczny 54 FF35701 Hydronetka 10 l 53 FF35026 Pierścień odsysający wodę do stojaka 54 FF35700 Pompa próżniowa RODIA-VAC 52 FF35200 Korony wiertnicze 46 41

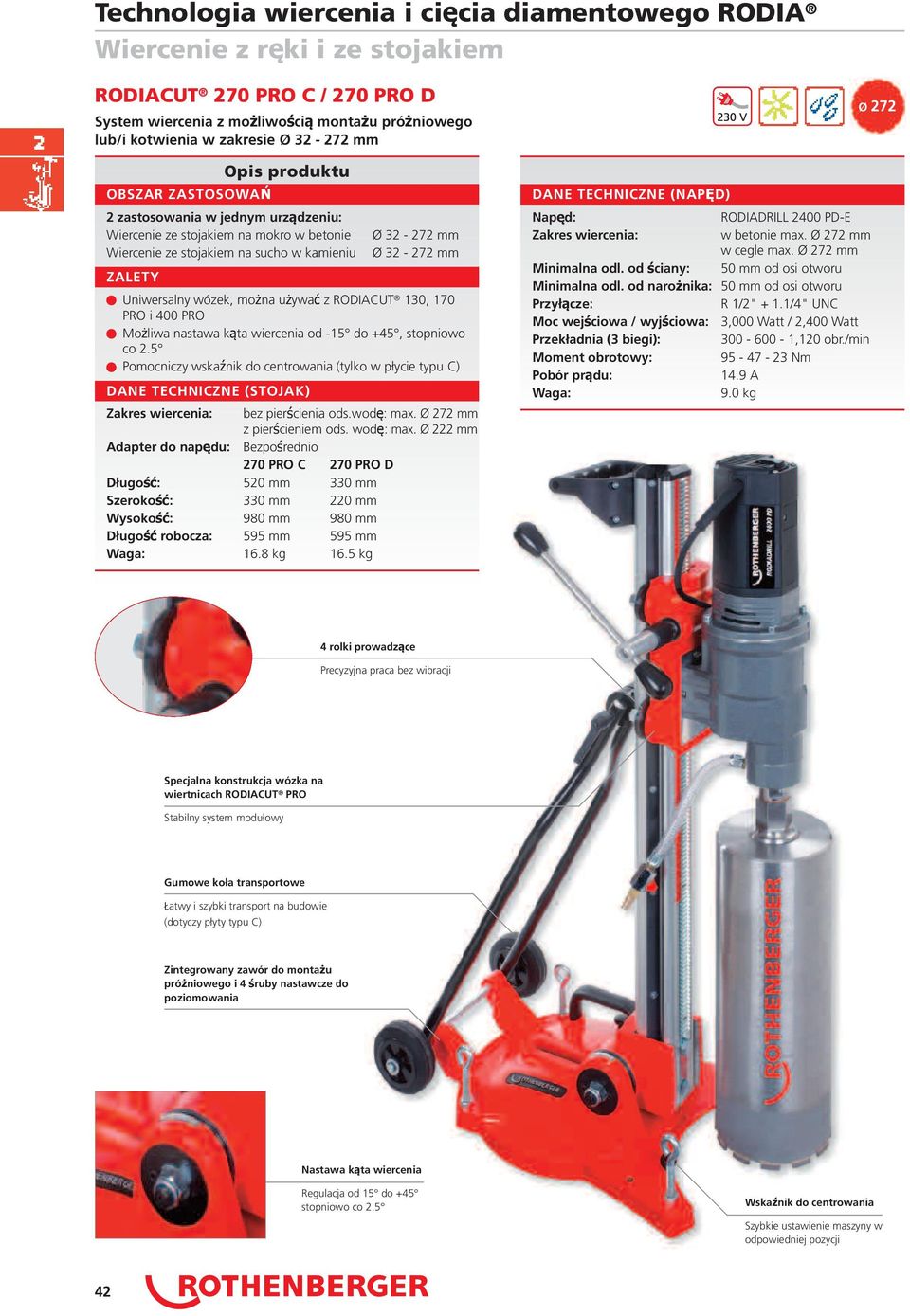

11 Wiercenie z ręki i ze stojakiem RODIACUT 270 PRO C / 270 PRO D System wiercenia z możliwością montażu próżniowego lub/i kotwienia w zakresie Ø mm OBSZAR ZASTOSOWAŃ 2 zastosowania w jednym urządzeniu: Wiercenie ze stojakiem na mokro w betonie Wiercenie ze stojakiem na sucho w kamieniu Opis produktu Ø mm Ø mm Uniwersalny wózek, można używać z RODIACUT 130, 170 PRO i 400 PRO Możliwa nastawa kąta wiercenia od -15 do +45, stopniowo co 2.5 Pomocniczy wskaźnik do centrowania (tylko w płycie typu C) DANE TECHNICZNE (STOJAK) Zakres wiercenia: bez pierścienia ods.wodę: max. Ø 272 mm z pierścieniem ods. wodę: max. Ø 222 mm Adapter do napędu: Bezpośrednio 270 PRO C 270 PRO D Długość: 520 mm 330 mm Szerokość: 330 mm 220 mm Wysokość: 980 mm 980 mm Długość robocza: 595 mm 595 mm Waga: Ø 272 DANE TECHNICZNE (NAPĘD) Napęd: RODIADRILL 2400 PD-E Zakres wiercenia: w betonie max. Ø 272 mm w cegle max. Ø 272 mm Minimalna odl. od ściany: 50 mm od osi otworu Minimalna odl. od narożnika: 50 mm od osi otworu Przyłącze: R 1/2" + 1.1/4" UNC Moc wejściowa / wyjściowa: 3,000 Watt / 2,400 Watt Przekładnia (3 biegi): ,120 obr./min Moment obrotowy: Nm Pobór prądu: 14.9 A Waga: rolki prowadzące Precyzyjna praca bez wibracji Specjalna konstrukcja wózka na wiertnicach RODIACUT PRO Stabilny system modułowy Gumowe koła transportowe Łatwy i szybki transport na budowie (dotyczy płyty typu C) Zintegrowany zawór do montażu próżniowego i 4 śruby nastawcze do poziomowania Nastawa kąta wiercenia Regulacja od 15 do +45 stopniowo co 2.5 Wskaźnik do centrowania Szybkie ustawienie maszyny w odpowiedniej pozycji 42

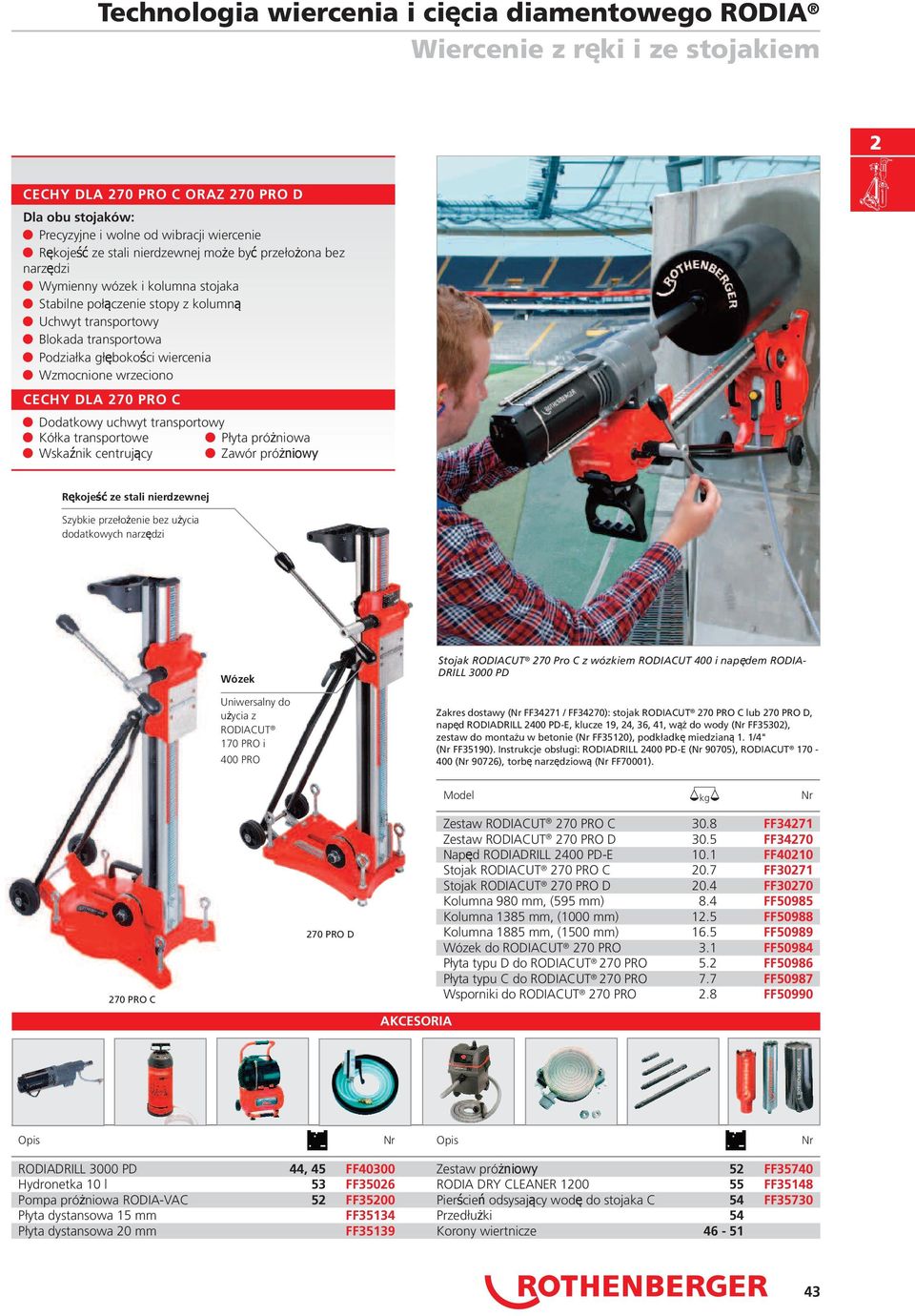

12 Wiercenie z ręki i ze stojakiem 2 CECHY DLA 270 PRO C ORAZ 270 PRO D Dla obu stojaków: Precyzyjne i wolne od wibracji wiercenie Rękojeść ze stali nierdzewnej może być przełożona bez narzędzi Wymienny wózek i kolumna stojaka Stabilne połączenie stopy z kolumną Uchwyt transportowy Blokada transportowa Podziałka głębokości wiercenia Wzmocnione wrzeciono CECHY DLA 270 PRO C Dodatkowy uchwyt transportowy Kółka transportowe Płyta próżniowa Wskaźnik centrujący Zawór próżniowy Rękojeść ze stali nierdzewnej Szybkie przełożenie bez użycia dodatkowych narzędzi Wózek Uniwersalny do użycia z RODIACUT 170 PRO i 400 PRO Stojak RODIACUT 270 Pro C z wózkiem RODIACUT 400 i napędem RODIA- DRILL 3000 PD Zakres dostawy ( FF34271 / FF34270): stojak RODIACUT 270 PRO C lub 270 PRO D, napęd RODIADRILL 2400 PD-E, klucze 19, 24, 36, 41, wąż do wody ( FF35302), zestaw do montażu w betonie ( FF35120), podkładkę miedzianą 1. 1/4" ( FF35190). Instrukcje obsługi: RODIADRILL 2400 PD-E ( 90705), RODIACUT ( 90726), torbę narzędziową ( FF70001). Model 270 PRO C 270 PRO D AKCESORIA Zestaw RODIACUT 270 PRO C 30.8 FF34271 Zestaw RODIACUT 270 PRO D 30.5 FF34270 Napęd RODIADRILL 2400 PD-E 10.1 FF40210 Stojak RODIACUT 270 PRO C 20.7 FF30271 Stojak RODIACUT 270 PRO D 20.4 FF30270 Kolumna 980 mm, (595 mm) 8.4 FF50985 Kolumna 1385 mm, (1000 mm) 12.5 FF50988 Kolumna 1885 mm, (1500 mm) 16.5 FF50989 Wózek do RODIACUT 270 PRO 3.1 FF50984 Płyta typu D do RODIACUT 270 PRO 5.2 FF50986 Płyta typu C do RODIACUT 270 PRO 7.7 FF50987 Wsporniki do RODIACUT 270 PRO 2.8 FF50990 Opis Opis RODIADRILL 3000 PD 44, 45 FF40300 Zestaw próżniowy 52 FF35740 Hydronetka 10 l 53 FF35026 RODIA DRY CLEANER FF35148 Pompa próżniowa RODIA-VAC 52 FF35200 Pierścień odsysający wodę do stojaka C 54 FF35730 Płyta dystansowa 15 mm FF35134 Przedłużki 54 Płyta dystansowa 20 mm FF35139 Korony wiertnicze

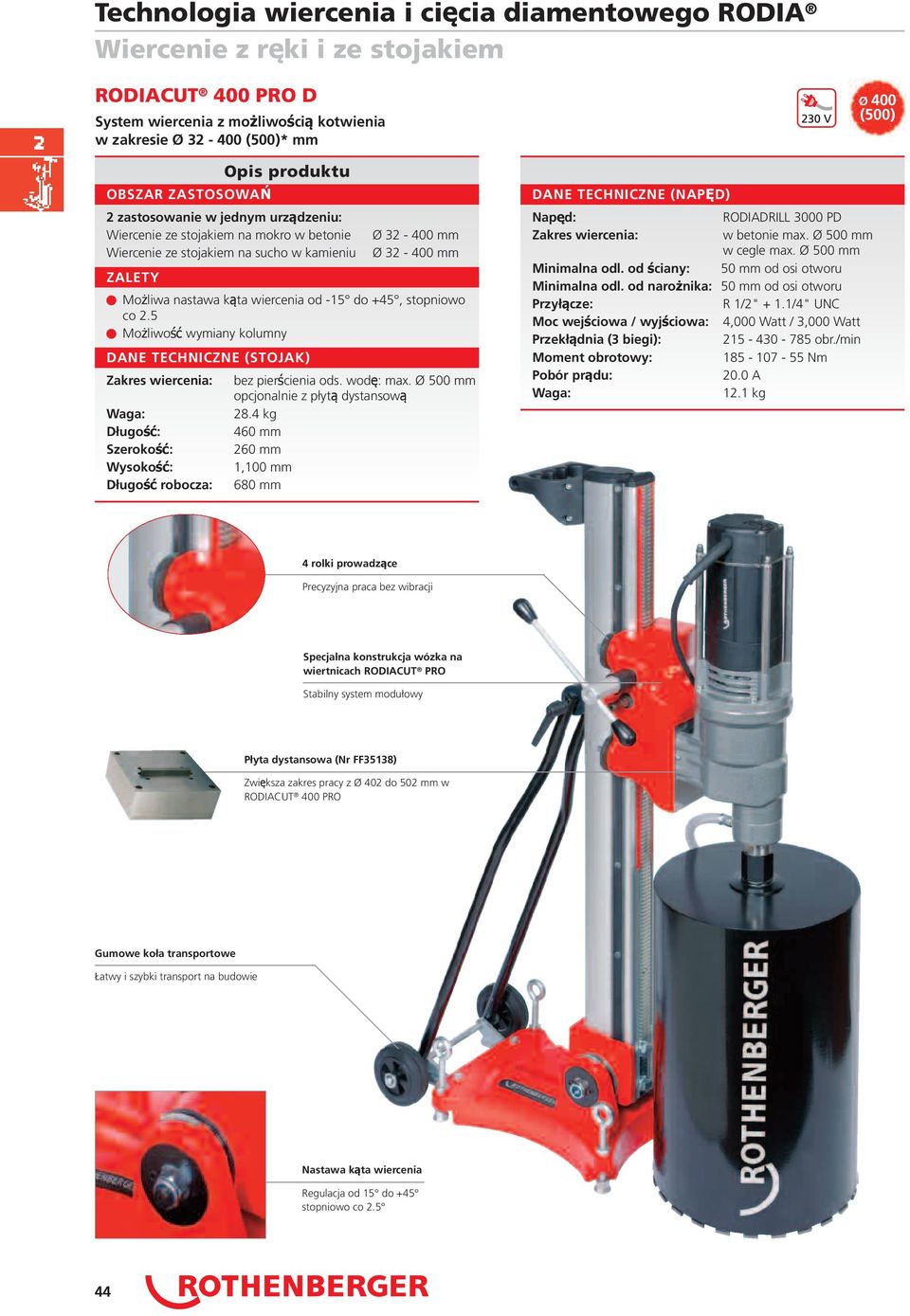

13 Wiercenie z ręki i ze stojakiem RODIACUT 400 PRO D System wiercenia z możliwością kotwienia w zakresie Ø (500)* mm OBSZAR ZASTOSOWAŃ 2 zastosowanie w jednym urządzeniu: Wiercenie ze stojakiem na mokro w betonie Wiercenie ze stojakiem na sucho w kamieniu Ø mm Ø mm Możliwa nastawa kąta wiercenia od -15 do +45, stopniowo co 2.5 Możliwość wymiany kolumny DANE TECHNICZNE (STOJAK) Zakres wiercenia: Waga: Długość: Szerokość: Wysokość: Długość robocza: Opis produktu bez pierścienia ods. wodę: max. Ø 500 mm opcjonalnie z płytą dystansową mm 260 mm 1,100 mm 680 mm DANE TECHNICZNE (NAPĘD) Napęd: RODIADRILL 3000 PD Zakres wiercenia: w betonie max. Ø 500 mm w cegle max. Ø 500 mm Minimalna odl. od ściany: 50 mm od osi otworu Minimalna odl. od narożnika: 50 mm od osi otworu Przyłącze: R 1/2" + 1.1/4" UNC Moc wejściowa / wyjściowa: 4,000 Watt / 3,000 Watt Przekłądnia (3 biegi): obr./min Moment obrotowy: Nm Pobór prądu: 20.0 A Waga: 12.1 Ø 400 (500) 4 rolki prowadzące Precyzyjna praca bez wibracji Specjalna konstrukcja wózka na wiertnicach RODIACUT PRO Stabilny system modułowy Płyta dystansowa ( FF35138) Zwiększa zakres pracy z Ø 402 do 502 mm w RODIACUT 400 PRO Gumowe koła transportowe Łatwy i szybki transport na budowie Nastawa kąta wiercenia Regulacja od 15 do +45 stopniowo co

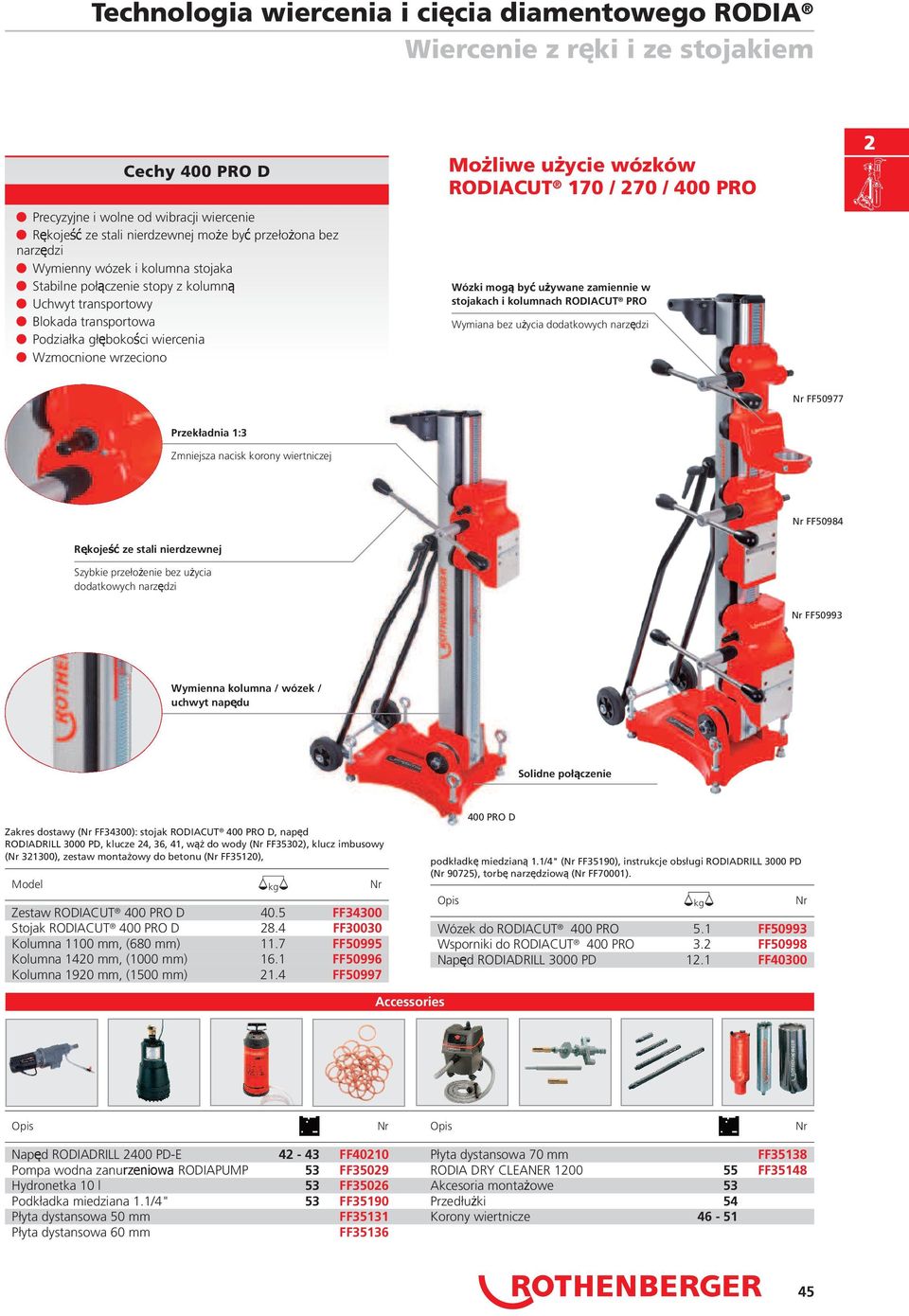

14 Wiercenie z ręki i ze stojakiem Cechy 400 PRO D Precyzyjne i wolne od wibracji wiercenie Rękojeść ze stali nierdzewnej może być przełożona bez narzędzi Wymienny wózek i kolumna stojaka Stabilne połączenie stopy z kolumną Uchwyt transportowy Blokada transportowa Podziałka głębokości wiercenia Wzmocnione wrzeciono Możliwe użycie wózków RODIACUT 170 / 270 / 400 PRO Wózki mogą być używane zamiennie w stojakach i kolumnach RODIACUT PRO Wymiana bez użycia dodatkowych narzędzi 2 FF50977 Przekładnia 1:3 Zmniejsza nacisk korony wiertniczej FF50984 Rękojeść ze stali nierdzewnej Szybkie przełożenie bez użycia dodatkowych narzędzi FF50993 Wymienna kolumna / wózek / uchwyt napędu Solidne połączenie Zakres dostawy ( FF34300): stojak RODIACUT 400 PRO D, napęd RODIADRILL 3000 PD, klucze 24, 36, 41, wąż do wody ( FF35302), klucz imbusowy ( ), zestaw montażowy do betonu ( FF35120), Model Zestaw RODIACUT 400 PRO D 40.5 FF34300 Stojak RODIACUT 400 PRO D 28.4 FF30030 Kolumna 1100 mm, (680 mm) 11.7 FF50995 Kolumna 1420 mm, (1000 mm) 16.1 FF50996 Kolumna 1920 mm, (1500 mm) 21.4 FF50997 Opis 400 PRO D podkładkę miedzianą 1.1/4" ( FF35190), instrukcje obsługi RODIADRILL 3000 PD ( 90725), torbę narzędziową ( FF70001). Wózek do RODIACUT 400 PRO 5.1 FF50993 Wsporniki do RODIACUT 400 PRO 3.2 FF50998 Napęd RODIADRILL 3000 PD 12.1 FF40300 Accessories Opis Opis Napęd RODIADRILL 2400 PD-E FF40210 Płyta dystansowa 70 mm FF35138 Pompa wodna zanurzeniowa RODIAPUMP 53 FF35029 RODIA DRY CLEANER FF35148 Hydronetka 10 l 53 FF35026 Akcesoria montażowe 53 Podkładka miedziana 1.1/4" 53 FF35190 Przedłużki 54 Płyta dystansowa 50 mm FF35131 Korony wiertnicze Płyta dystansowa 60 mm FF

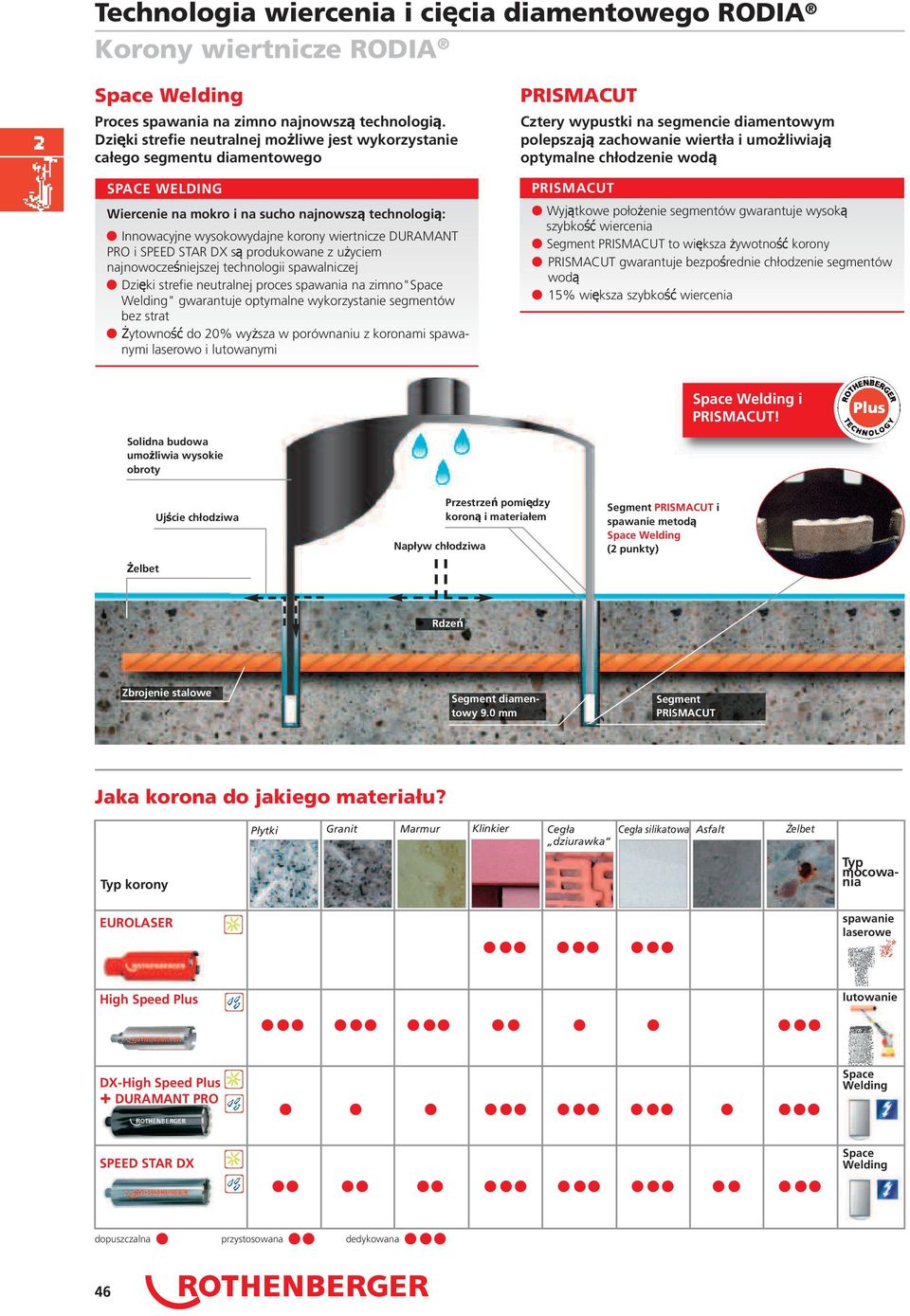

15 Korony wiertnicze RODIA Space Welding Proces spawania na zimno najnowszą technologią. Dzięki strefie neutralnej możliwe jest wykorzystanie całego segmentu diamentowego SPACE WELDING Wiercenie na mokro i na sucho najnowszą technologią: Innowacyjne wysokowydajne korony wiertnicze DURAMANT PRO i SPEED STAR DX są produkowane z użyciem najnowocześniejszej technologii spawalniczej Dzięki strefie neutralnej proces spawania na zimno"space Welding" gwarantuje optymalne wykorzystanie segmentów bez strat Żytowność do 20% wyższa w porównaniu z koronami spawanymi laserowo i lutowanymi PRISMACUT Cztery wypustki na segmencie diamentowym polepszają zachowanie wiertła i umożliwiają optymalne chłodzenie wodą PRISMACUT Wyjątkowe położenie segmentów gwarantuje wysoką szybkość wiercenia Segment PRISMACUT to większa żywotność korony PRISMACUT gwarantuje bezpośrednie chłodzenie segmentów wodą 15% większa szybkość wiercenia Space Welding i PRISMACUT! Solidna budowa umożliwia wysokie obroty Żelbet Ujście chłodziwa Napływ chłodziwa Przestrzeń pomiędzy koroną i materiałem Segment PRISMACUT i spawanie metodą Space Welding (2 punkty) Rdzeń Zbrojenie stalowe Segment diamentowy 9.0 mm Segment PRISMACUT Jaka korona do jakiego materiału? Typ korony Płytki Granit Marmur Klinkier Cegła Cegła silikatowa Asfalt Żelbet dziurawka Typ mocowania EUROLASER spawanie laserowe High Speed Plus lutowanie DX-High Speed Plus DURAMANT PRO Space Welding SPEED STAR DX Space Welding dopuszczalna przystosowana dedykowana 46

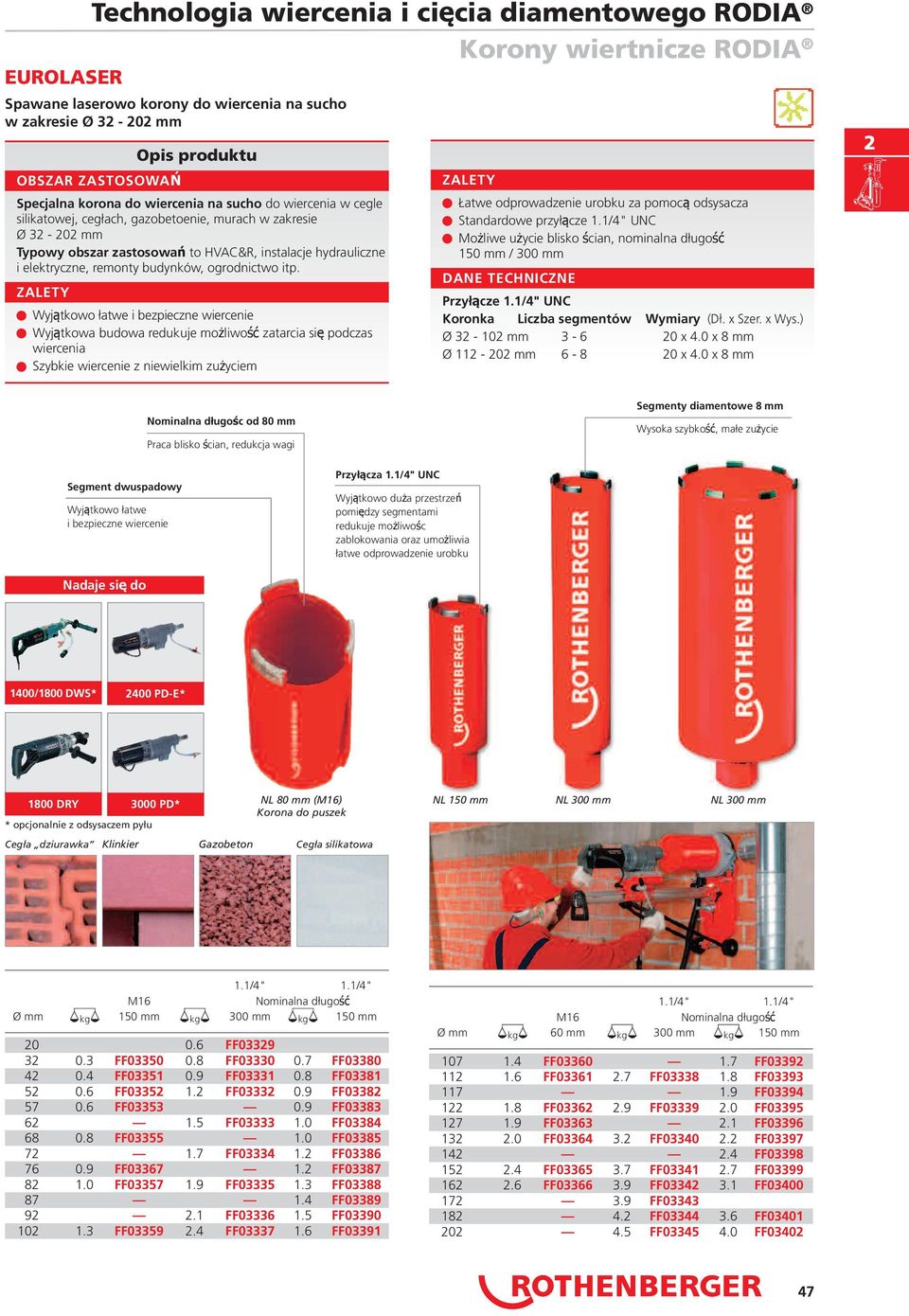

16 EUROLASER Technologia wiercenia i cięcia diamentowego RODIA Spawane laserowo korony do wiercenia na sucho w zakresie Ø mm OBSZAR ZASTOSOWAŃ Opis produktu Specjalna korona do wiercenia na sucho do wiercenia w cegle silikatowej, cegłach, gazobetoenie, murach w zakresie Ø mm Typowy obszar zastosowań to HVAC&R, instalacje hydrauliczne i elektryczne, remonty budynków, ogrodnictwo itp. Wyjątkowo łatwe i bezpieczne wiercenie Wyjątkowa budowa redukuje możliwość zatarcia się podczas wiercenia Szybkie wiercenie z niewielkim zużyciem Korony wiertnicze RODIA Łatwe odprowadzenie urobku za pomocą odsysacza Standardowe przyłącze 1.1/4" UNC Możliwe użycie blisko ścian, nominalna długość 150 mm / 300 mm DANE TECHNICZNE Przyłącze 1.1/4" UNC Koronka Liczba segmentów Wymiary (Dł. x Szer. x Wys.) Ø mm x 4.0 x 8 mm Ø mm x 4.0 x 8 mm 2 Nominalna długośc od 80 mm Praca blisko ścian, redukcja wagi Segmenty diamentowe 8 mm Wysoka szybkość, małe zużycie Segment dwuspadowy Wyjątkowo łatwe i bezpieczne wiercenie Przyłącza 1.1/4" UNC Wyjątkowo duża przestrzeń pomiędzy segmentami redukuje możliwośc zablokowania oraz umożliwia łatwe odprowadzenie urobku Nadaje się do 1400/1800 DWS* 2400 PD-E* 1800 DRY 3000 PD* * opcjonalnie z odsysaczem pyłu Cegła dziurawka Klinkier Gazobeton NL 80 mm (M16) Korona do puszek Cegła silikatowa NL 150 mm NL 300 mm NL 300 mm 1.1/4" 1.1/4" M16 Nominalna długość Ø mm 150 mm 300 mm 150 mm FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF /4" 1.1/4" M16 Nominalna długość Ø mm 60 mm 300 mm 150 mm FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF

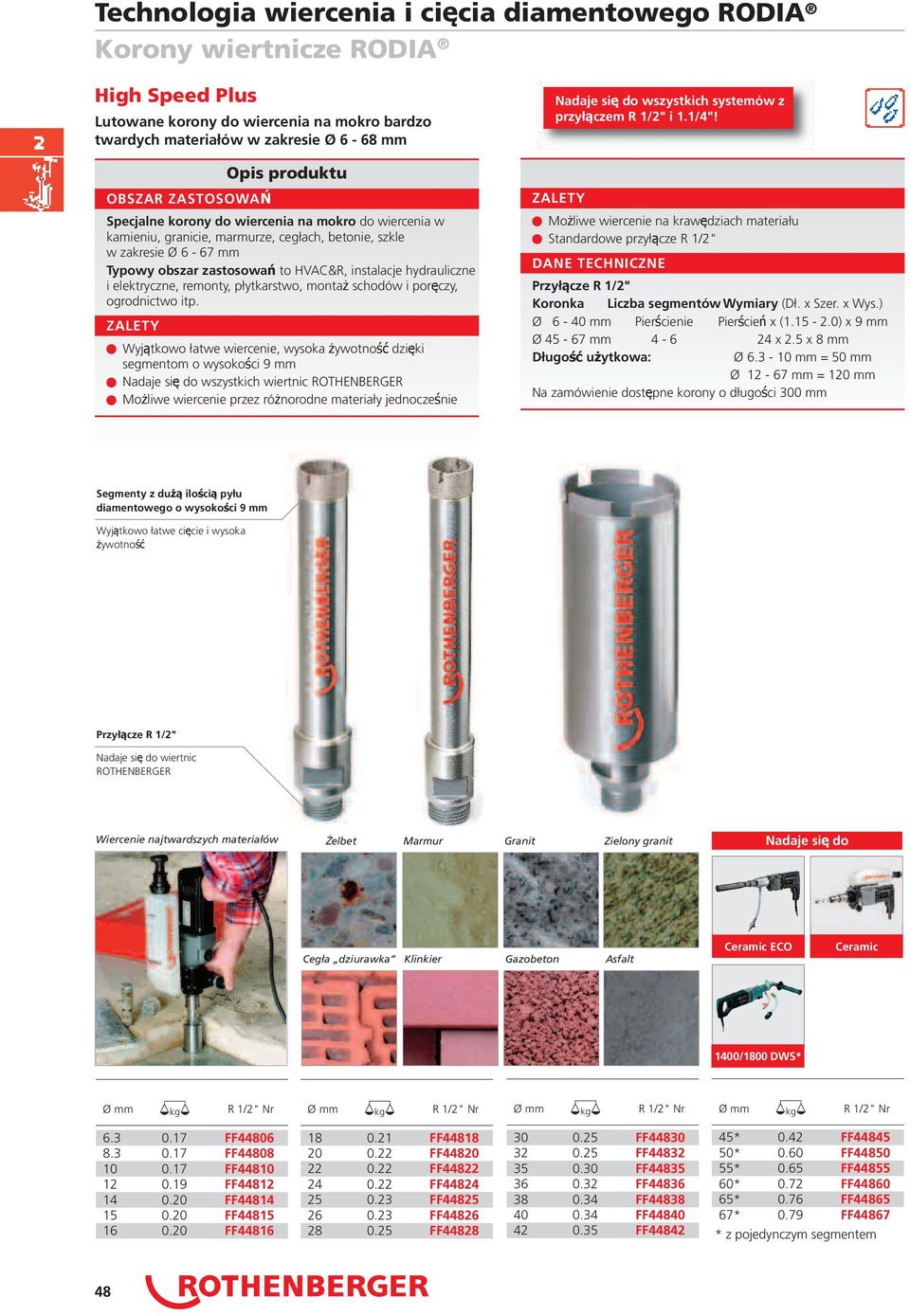

17 Korony wiertnicze RODIA High Speed Plus Lutowane korony do wiercenia na mokro bardzo twardych materiałów w zakresie Ø 6-68 mm OBSZAR ZASTOSOWAŃ Opis produktu Specjalne korony do wiercenia na mokro do wiercenia w kamieniu, granicie, marmurze, cegłach, betonie, szkle w zakresie Ø 6-67 mm Typowy obszar zastosowań to HVAC&R, instalacje hydrauliczne i elektryczne, remonty, płytkarstwo, montaż schodów i poręczy, ogrodnictwo itp. Wyjątkowo łatwe wiercenie, wysoka żywotność dzięki segmentom o wysokości 9 mm Nadaje się do wszystkich wiertnic ROTHENBERGER Możliwe wiercenie przez różnorodne materiały jednocześnie Nadaje się do wszystkich systemów z przyłączem R 1/2" i 1.1/4"! Możliwe wiercenie na krawędziach materiału Standardowe przyłącze R 1/2" DANE TECHNICZNE Przyłącze R 1/2" Koronka Liczba segmentów Wymiary (Dł. x Szer. x Wys.) Ø 6-40 mm Pierścienie Pierścień x ( ) x 9 mm Ø mm x 2.5 x 8 mm Długość użytkowa: Ø mm = 50 mm Ø mm = 120 mm Na zamówienie dostępne korony o długości 300 mm Segmenty z dużą ilością pyłu diamentowego o wysokości 9 mm Wyjątkowo łatwe cięcie i wysoka żywotność Przyłącze R 1/2" Nadaje się do wiertnic ROTHENBERGER Wiercenie najtwardszych materiałów Żelbet Marmur Granit Zielony granit Nadaje się do Cegła dziurawka Klinkier Gazobeton Asfalt Ceramic ECO Ceramic 1400/1800 DWS* Ø mm R 1/2" Ø mm R 1/2" Ø mm R 1/2" Ø mm R 1/2" FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF * 0.42 FF * 0.60 FF * 0.65 FF * 0.72 FF * 0.76 FF * 0.79 FF44867 * z pojedynczym segmentem 48

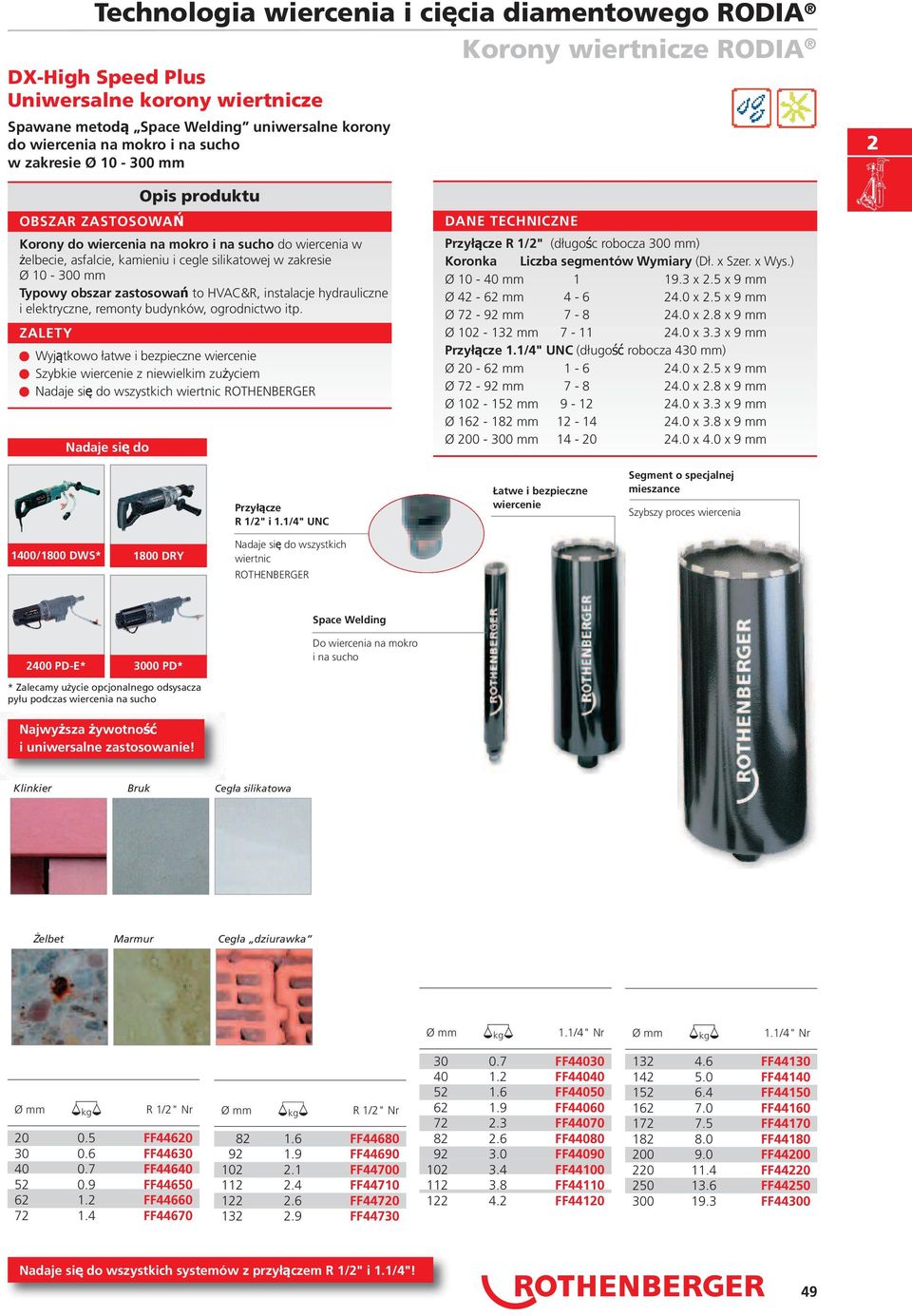

18 DX-High Speed Plus Uniwersalne korony wiertnicze Spawane metodą Space Welding uniwersalne korony do wiercenia na mokro i na sucho w zakresie Ø mm Korony wiertnicze RODIA 2 OBSZAR ZASTOSOWAŃ Opis produktu Korony do wiercenia na mokro i na sucho do wiercenia w żelbecie, asfalcie, kamieniu i cegle silikatowej w zakresie Ø mm Typowy obszar zastosowań to HVAC&R, instalacje hydrauliczne i elektryczne, remonty budynków, ogrodnictwo itp. Wyjątkowo łatwe i bezpieczne wiercenie Szybkie wiercenie z niewielkim zużyciem Nadaje się do wszystkich wiertnic ROTHENBERGER Nadaje się do DANE TECHNICZNE Przyłącze R 1/2" (długośc robocza 300 mm) Koronka Liczba segmentów Wymiary (Dł. x Szer. x Wys.) Ø mm x 2.5 x 9 mm Ø mm x 2.5 x 9 mm Ø mm x 2.8 x 9 mm Ø mm x 3.3 x 9 mm Przyłącze 1.1/4" UNC (długość robocza 430 mm) Ø mm x 2.5 x 9 mm Ø mm x 2.8 x 9 mm Ø mm x 3.3 x 9 mm Ø mm x 3.8 x 9 mm Ø mm x 4.0 x 9 mm Przyłącze R 1/2" i 1.1/4" UNC Łatwe i bezpieczne wiercenie Segment o specjalnej mieszance Szybszy proces wiercenia 1400/1800 DWS* 1800 DRY Nadaje się do wszystkich wiertnic ROTHENBERGER 2400 PD-E* 3000 PD* Space Welding Do wiercenia na mokro i na sucho * Zalecamy użycie opcjonalnego odsysacza pyłu podczas wiercenia na sucho Najwyższa żywotność i uniwersalne zastosowanie! Klinkier Bruk Cegła silikatowa Żelbet Marmur Cegła dziurawka Ø mm 1.1/4" Ø mm 1.1/4" Ø mm R 1/2" Ø mm R 1/2" FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF44300 Nadaje się do wszystkich systemów z przyłączem R 1/2" i 1.1/4"! 49

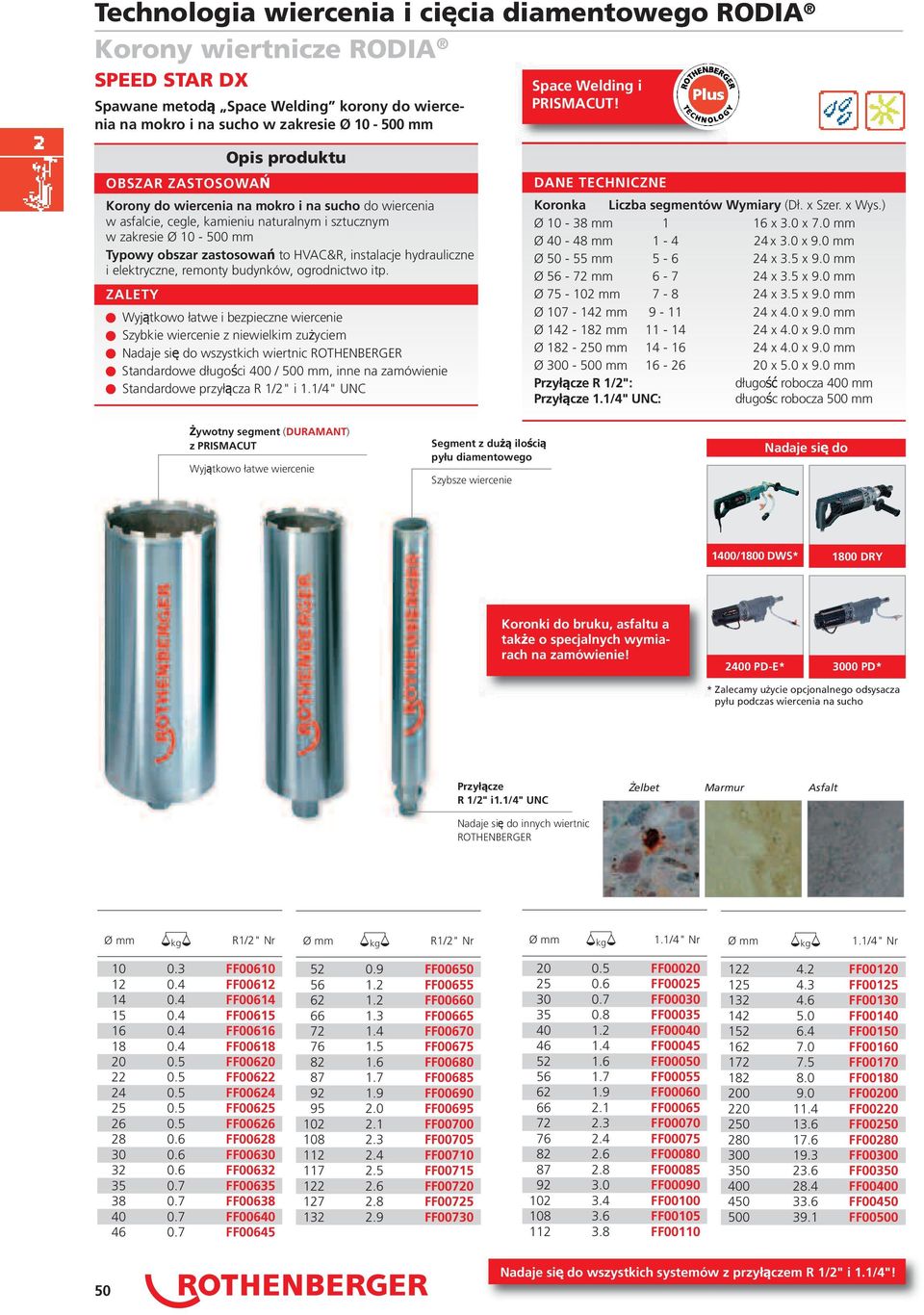

19 Korony wiertnicze RODIA SPEED STAR DX Spawane metodą Space Welding korony do wiercenia na mokro i na sucho w zakresie Ø mm Space Welding i PRISMACUT! OBSZAR ZASTOSOWAŃ Opis produktu Korony do wiercenia na mokro i na sucho do wiercenia w asfalcie, cegle, kamieniu naturalnym i sztucznym w zakresie Ø mm Typowy obszar zastosowań to HVAC&R, instalacje hydrauliczne i elektryczne, remonty budynków, ogrodnictwo itp. Wyjątkowo łatwe i bezpieczne wiercenie Szybkie wiercenie z niewielkim zużyciem Nadaje się do wszystkich wiertnic ROTHENBERGER Standardowe długości 400 / 500 mm, inne na zamówienie Standardowe przyłącza R 1/2" i 1.1/4" UNC DANE TECHNICZNE Koronka Liczba segmentów Wymiary (Dł. x Szer. x Wys.) Ø mm 1 16 x 3.0 x 7.0 mm Ø mm x 3.0 x 9.0 mm Ø mm x 3.5 x 9.0 mm Ø mm x 3.5 x 9.0 mm Ø mm x 3.5 x 9.0 mm Ø mm x 4.0 x 9.0 mm Ø mm x 4.0 x 9.0 mm Ø mm x 4.0 x 9.0 mm Ø mm x 5.0 x 9.0 mm Przyłącze R 1/2": długość robocza 400 mm Przyłącze 1.1/4" UNC: długośc robocza 500 mm Żywotny segment (DURAMANT) z PRISMACUT Wyjątkowo łatwe wiercenie Segment z dużą ilością pyłu diamentowego Szybsze wiercenie Nadaje się do 1400/1800 DWS* 1800 DRY Koronki do bruku, asfaltu a także o specjalnych wymiarach na zamówienie! 2400 PD-E* 3000 PD* * Zalecamy użycie opcjonalnego odsysacza pyłu podczas wiercenia na sucho Przyłącze R 1/2" i1.1/4" UNC Żelbet Marmur Asfalt Nadaje się do innych wiertnic ROTHENBERGER Ø mm R1/2" Ø mm R1/2" Ø mm 1.1/4" Ø mm 1.1/4" FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF Nadaje się do wszystkich systemów z przyłączem R 1/2" i 1.1/4"!

20 Korony wiertnicze RODIA DURAMANT PRO Spawane metodą Space Welding uniwersalne korony do wiercenia na mokro i na sucho w zakresie Ø mm OBSZAR ZASTOSOWAŃ Do wiercenia na mokro w żelbecie, asfalcie, naturalnym i sztucznym kamieniu w zakresie Ø mm Do wiercenia na sucho w cegle, cegle silikatowej, porotonie i innych lekkich materiałach budowlanych w zakresie Ø mm Opis produktu Do wiercenia na mokro i na sucho Wyjątkowo łatwe i bezpieczne wiercenie Szybkie wiercenie z niewielkim zużyciem Nadaje się do wszystkich wiertnic ROTHENBERGER Standardowe długości 400 mm dla R 1/2" i 500 mm dla 1.1/4" UNC Przyłącza R 1/2" i 1.1/4" UNC Space Welding i PRISMACUT! DANE TECHNICZNE Koronka Liczba segmentów Wymiary (Dł. x Szer. x Wys.) Ø mm 1 16 x 3.0 x 7.0 mm Ø mm x 3.0 x 9.0 mm Ø mm x 3.5 x 9.0 mm Ø mm x 3.5 x 9.0 mm Ø mm x 3.5 x 9.0 mm Ø mm x 4.0 x 9.0 mm Ø mm x 4.0 x 9.0 mm Ø mm x 4.0 x 9.0 mm Ø mm x 5.0 x 9.0 mm Żywotny segment (DURAMANT) z PRISMACUT Wyjątkowo łatwe wiercenie 2 Nadaje się do Przyłącza R 1/2" i 1.1/4" UNC Nadaje się do wszystkich wiertnic ROTHENBERGER 1400/1800 DWS* 1800 DRY Segmenty DURAMANT PRO Możliwe wiercenie na mokro i na sucho 2400 PD-E* 3000 PD* * Zalecamy użycie opcjonalnego odsysacza pyłu podczas wiercenia na sucho Klinkier Bruk Cegła silikatowa Żelbet Marmur Cegła dziurawka Segment ze specjalnej mieszanki Szybsze wiercenie i większa żywotność Ø mm R 1/2" Ø mm R 1/2" Ø mm 1.1/4" Ø mm 1.1/4" FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF42730 Nadaje się do wszystkich systemów z przyłączem R 1/2" i 1.1/4"! FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF42500 * w porównaniu z lutowanymi i spawanymi laserowo 51

21 Akcesoria do wiercenia Zestaw wierteł galwanicznych Do wiercenia w płytkach w zakresie Ø 6-83 mm Efektywne rozwiązanie do wiercenia w płytkach ceramicznych i terakocie. Z podstawą centrująca wiercenie jest precyzyjne i czyste. Optymalne wyniki uzyskuje się stosując dołączony do zestawu adapter do wody Podstawa centrująca do Ø 43 mm Adapter do podawania wody Wiertła galwaniczne Podstawa centrująca z przyssawką Precyzyjna praca do Ø 43 mm Wiertła galwaniczne Ø mm Adapter do wody Z szybkozłączką R 1/2" Zestaw ( 19320) zawiera: wiertła galwaniczne ( mm), podstawę centrującą, adapter do wody, walizkę z tworzywa Opis Opis Zestaw wierteł galwanicznych mm Wiertło galwaniczne 6 mm FF44906 Wiertło galwaniczne 8 mm FF44908 Wiertło galwaniczne 10 mm FF44910 Wiertło galwaniczne 12 mm FF44912 Wiertło galwaniczne 14 mm FF44914 Wiertło galwaniczne 16 mm FF44916 Wiertło galwaniczne 18 mm FF44918 Wiertło galwaniczne 20 mm FF44920 Wiertło galwaniczne 22 mm FF44922 Wiertło galwaniczne 25 mm FF44925 Wiertło galwaniczne 32 mm FF44932 Wiertło galwaniczne 38 mm FF44938 Wiertło galwaniczne 43 mm FF44943 Wiertło galwaniczne 67 mm FF44967 Wiertło galwaniczne 75 mm FF44975 Wiertło galwaniczne 83 mm FF44983 Podstawa centrująca do 43 mm FF35749 Podstawa centrująca do 83 mm FF35750 Adapter do wody FF35748 Pompa próżniowa RODIA-VAC Pompa próżniowa przeznaczona do wszystkich systemów wiertniczych. Zbiornik buforowy zapowiega obluzowaniu się płyty próżniowej przy nadłym zaniku napięcia. Pompa bezolejowa z zaworem ciśnieniowym. Zestawy próżniowe Silnik 1.1 KW Próżnia 85% Wydajność 200 l/min FF35710 FF35740 Zbiornik 10 l Bezpieczeństwo w razie zaniku napięcia Pręt szykomocujący Niezawodne i wytrzymałe urządzenie do mocowania pomiędzy podłogą i ścianą lub ścianą i ścianą. Maksymalny zakres działania od 1.7 m do 3.0 z udźwigiem do 500. Opis FF35015 Pręt szybkomocujący 9.0 FF35015 Pompa próżniowa RODIA-VAC 230 V 20.0 FF35200 Zestaw próżniowy RC 130, 131 DWS, 170C 1.1 FF35710 Uszczelka do płyty próżniowej 0.1 FF50007 Zestaw próżniowy RC 202 DWS, 270C 1.1 FF35740 Uszczelka do płyty próżniowej 0.1 FF50008 Osełka do ostrzenia (286 x 152 x 40 mm) 1.8 FF35135 FF

22 Akcesoria do wiercenia Zestaw montażowy do betonu Zawiera ( FF35120): śrubę dwugwintowaną G-B 160 mm z gwintami M 12/20 mm ( FF35129), podkładkę ( FF70166), śrubę motylkową M 12 ( FF55150), 25 x kotwa stalowa M 12 ( FF 35122) i wbijak ( FF35128) Zestaw montażowy do cegły Zawiera ( FF35121): śrubę dwugwintowaną G-M 280 mm z gwintami M 12/85 mm ( FF35130), podkładkę ( FF70166), śrubę motylkową M 12 ( FF55150), nakrętka sześciokątna M12 ( FF70167), 5 x kotwa stalowa do muru M 12 (wielokrotnego użytku) ( FF35126) i wbijak ( FF35128) Specjalne korony wiertnicze do płytek i kamienia naturalnego Do użytku kiedy młodowiertarki nie mogą zostać użyte. Do różnych materiałów, takich jak płytki. Łatwośc wiercenia bez niszczenia materiału. 2 Opis Zestaw montażowy do betonu 1.90 FF35120 Śruba dwugwintowana, podkładka, nakrętka 0.60 FF35123 Wbijak M FF35122 Kotwa do betonu B FF35129 Kotwa do cegły B FF35130 Korona wiertnicza Ø 15 mm 0.20 FF44815 Wiertła udarowe SDS-plus Ø mm Zestaw montażowy do cegły 1.10 FF35121 Śruba dwugwintowana, podkładka, nakrętka 0.70 FF35124 Kotwa do cegły M FF35126 Korona wiertnicza Ø 20 mm 0.22 FF44820 Wiertła udarowe SDS-plus Ø mm Specjalne korony diamentowe Do płytek i kamienia naturalnego Podkładki miedziane 1.1/4" Wyrównuje wszelkie nierówności pomiędzy napędem i koroną wiertniczą Ułatwia zdjęcie korony z napędu. Zapobiega zapieczeniu. Przejściówki Pomiędzy napęd i koronę wiertniczą FF35095 FF35080 FF35091 Opis g Opis g Podkładki miedziane 1.1/4" 5 FF35190 Zewnętrzny R 1/2" na zewnętrzny 1.1/4" UNC 500 FF35080 Wewnętrzny 1.1/4" UNC na wewnętrzny R 1/2" 700 FF35095 Adapter 1.1/4" na R1/2" 510 FF35091 Adapter 1.1/4" na DD-B 800 FF35092 Adapter WÜRTH na 1.1/4" 600 FF35101 Zaopatrzenie w wodę Solidny 10 litrowy zbiornik ciśnieniowy (hydronetka) wykonany z aluminium idealny do pracy przy wierceniu Przy ciągłych pracach zanurzalna pompa RODIAPUMP umożliwia pobór wody z wiader i zbiorników do wysokości 5 m za pomocą węża 1 Wygodne przyłącze do wody Szybkie podłączenie z szybkozłączką GK Silnik odporny na rdzę Długa żywotność pompy Opis Hydronetka 5.50 FF35026 Pompa zanużalna RODIAPUMP 4.40 FF35029 Wąż do wody 0.20 FF35301 Wąż do wody z "Aqua-stop" 0.20 FF35302 FF35026 Filtr Zapobiega dostaniu się nieczystości do pompy FF

23 Akcesoria do wiercenia Systemy odzysku wody Brudna woda z urobkiem może być odsysana w połączeniu z odkurzaczem (FF35148, FF35210) FF35700 Opis FF35730 Tylko do RODIACUT 202 DWS i 270 PRO C FF35701 Tylko do RODIACUT 130, 131 DWS i 170 PRO C Pierścień do stojaka (do Ø 130 mm) 1.2 FF35700 Zapasowa membrana (do FF35700) 0.3 FF55131 Pierścień ręczny (do Ø 130 mm) 0.8 FF35701 Zapasowy dysk (do FF35701) 0.2 FF35702 Adapter do odkurzacza (FF35700) 0.1 FF35703 Pierścień do stojaka (do Ø 200 mm) 2.5 FF35730 Zapasowa membrana (do FF35730) 0.6 FF55201 Przedłużki R 1/2" Przedłużki R 1/2" i 1.1/4" UNC Łatwe zwiększenie głębokości wiercenia Wysokojakościowa i odporna na rdzę stal Przedłużki 1.1/4" UNC Długość nominalna R1/2" 1.1/4" UNC mm FF FF FF FF FF FF FF FF35075 Pręt centrujący Od 90 do 400 mm FF03301 FF35097 FF35096 Uniwersalny przyrząd pomocniczy do wiercenia z ręki, łatwy montaż i demontaż Odsysacz pyłu "RODIADUST" Uniwersalny adapter do maszyn do wiercenia na mokro - umożliwia bezpyłowe wiercenie na sucho Zapewnia optymalne odsysanie z połaczeniu z odkurzaczem RODIA DRY CLEANER (FF35148). Przyspiesza proces wiercenia, zapobiega blokowaniu i wydłuża żywotność koron. Wkładki do prętów centrujących Od Ø 31 do Ø 201 mm Nadaje się do FF03300, FF03301, FF03302, FF FF40056 Solidny i bezpiczeni uchwyt Szybki montaż i demontaż bez narzędzi Opis g Ø mm g Ø mm g Odsysacz pyłu 1.1/4" UNC 1,000 FF40056 Odsysacz pyłu M 30 x 2 1,000 FF40057 Pręt centrujący do odsysacza 300 mm 330 FF03300 Pręt centrujący do odsysacza 400 mm 330 FF03301 Sworzeń montażowy do prętów (bit) 200 FF03091 Sworzeń montażowy do prętów (SDS) 200 FF03092 Adapter do RODIADRILL 1800 DWS/DRY 100 FF35097 Pręt centrujący Quick-Out ICW. FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF

24 Odkurzacze przemysłowe RODIA DRY CLEANER 1200 Odkurzacz na mokro i na sucho Wyjątkowa sprawność w użyciu z WALL CUT 6540, RODIADRILL 1800 DRY lub innych urządzeń wymagających odsysania ROTHENBERGER Wysoka wydajność ssania 2 filtry poliestrowe zatrzymują 99.9% pyłu (max. 20 l), pojeność zbiornika na wodę 15 l Stała siła ssąca! Funkcja automatycznego czyszczenia filtra! 2 Dodatkowe automatyczne gniazdko Umożliwia podłączenie elektronarzędzi Filtr FF55374 Model RODIA DRY CLEANER FF35148 Filtr na mokro (2 szt.) 1.0 FF55374 Filtr papierowy na sucho (5 szt.) 0.3 FF55388 Ergonomiczna praca Wąż ssący długości 5 m oraz przewód zasilający długości 8 m RODIA CLEANER 1400 Odkurzacz na mokro Łatwy w użyciu i mocny (1400 watt) odkurzacz przemysłowy 35 litrowy zbiornik ze stali ocynkowanej pokrytej akrylem: zabezpiecza przed korozją Dodatkowe gniazdko przyłączeniowe do podłączenia elektronarzędzi Dodatkowe automatyczne gniazdko Umożliwia podłączenie elektronarzędzi Zestaw ( FF35210) zawiera różne końcówki. Praca na mokro jest możliwa po zastosowaniu wkładów filtrujących. Z filtrem papierowym możliwa praca na sucho. Model RODIA CLEANER FF35210 Wkład filtrujący na mokro 1.0 FF55447 FIltr papierowy (5 szt.) 1.0 FF55448 Lekki i łatwy w użyciu Konstrukcja odporna na uderzenia, 4 kółka, waga 9 55

25 Cięcie Bruzdownica WALL CUT 6540 Bruzdownica do precyzyjnego wycinania bruzd pod rury, kable, linie energetyczne. Szerokość bruzdy: 5-40 mm, głębokość bruzdy: mm OBSZAR ZASTOSOWAŃ Opis produktu Do użytku w HVAC&R, instalacjach hydraulicznych i elektrycznych, w zamkniętych pomieszczeniach gdzie wymagana jest bezpyłowa praca bez wibracji. Nadaje się do betonu, cegły, cegły silikatowej. Prosta obsługa Precyzyjne prowadzenie bez wysiłku Uchwyt transportowy i roboczy można dostosować do potrzeb Odsysanie urobku gwarantuje dobrą widoczność, dokładną i bezpieczną pracę Optymalna nastawa do wielu pozycji Przycisk zabezpieczający uniemożliwia niezamierzone włączenie DANE TECHNICZNE Napięcie: Moc: Pobór prądu: Prędkość jałowa: Rozmiar tarczy: Max. głębokość cięcia: Max. szerokość cięcia: Waga: Szerokość bruzdy: Głębokość bruzdy: 230 V 2,500 W 11 A 6,600 U/min. Ø 230 mm 65 mm 40 mm mm mm Uchwyt roboczy i transportowy Możliwe różne pozycje Możliwość odsysania Do wszystkich typowych węży Obrotowa rękojeść Nastawa bez użycia narzędzia Bezpieczny włącznik Opcjonalnie odkurzacz RODIA DRY CLEANER 1200 ( FF35148) Rolki prowadzące Bezwysiłkowa praca Łatwa praca bez wysiłku Zakres dostawy ( FF40040): bruzdownica WALL CUT 6540, dwie tarcze Ø 230 mm ( FF11230), dłuto ( 77151), klucz do tarczy ( FF70088), skrzynia transportowa ( FF60101) Opis Zestaw WALL CUT FF40040 AKCESORIA Opis Tarcze 57 Odkurzacz RODIA DRY Cleaner FF35148 Zestaw montażowy 0.6 FF53505 Skrzynia transportowa do WALL CUT FF

26 Cięcie Universal Premium / Ceramic Profesjonalne tarcze diamentowe Ø mm OBSZAR ZASTOSOWAŃ Opis produktu Diamentowe tarcze Universal Premium nadają się do: Materiałów budowlanych, betonu, starego betonu, żelbetu, dachówek, rur betonowych, cegły silikatowej, gazobetonu, prefabrykatów betonowych itp. Diamentowe tarcze Ceramic nadają się do: Płytek, ceramiki, marmuru, granitu, porcelany, kamienia naturalnego i sztucznego, twardej cegły DANE TECHNICZNE Tarcze diamentowe: Universal Premium Otwór Wysokość segmentu Ø 115 mm mm Ø 125 mm mm Ø 230 mm mm Ø 350 mm mm Ceramic Otwór Wysokość segmentu Ø 115 mm mm Ø 125 mm mm Ø 230 mm mm 2 Wysokowydajna uniwersalna tarcza Do cięcia na mokro i na sucho Segmenty spawane laserowo Wysoka żywotność i stabilność Specjalna perforacja Umożliwia chłodzenie, zapobiega przegrzaniu segmentów Segmenty 10 mm Płytki Granit Marmur Cegła dziurawka Klinkier Cegła silikatowa Beton Żelbet Tarcze diamentowe Universal Premium Ceramic nadaje się dedykowane Universal Premium Ceramic Ø mm Ø mm Inne wymiary i typy tarcz na zapytanie! Inne wymiary i typy tarcz na zapytanie! 57
