ZASADY OBLICZANIA NOŚNOŚCI RAM STALOWYCH W ZALEŻNOŚCI OD SCENARIUSZA POŻARU

Wielkość: px
Rozpocząć pokaz od strony:

Download "ZASADY OBLICZANIA NOŚNOŚCI RAM STALOWYCH W ZALEŻNOŚCI OD SCENARIUSZA POŻARU"

Transkrypt

1 PRACE INSTYTUTU TECHNIKI BUDOWLANEJ - KWARTALNIK nr 4 (132) 2004 BUILDING RESEARCH INSTITUTE - QUARTERLY No 4 (132) 2004 Zofia Laskowska* ZASADY OBLICZANIA NOŚNOŚCI RAM STALOWYCH W ZALEŻNOŚCI OD SCENARIUSZA POŻARU W artykule przedstawiono schemat analizy konstrukcji stalowych w warunkach pożaru. Omówiono zasady obliczania nośności ram stalowych w zależności od scenariusza pożaru. Podano przykład. 1. Wprowadzenie Procedura obliczania konstrukcji stalowych w warunkach pożaru - niezależnie, czy obliczenia dotyczą jednego elementu, części konstrukcji, czy całej konstrukcji, na przykład ramy - obejmuje trzy modele: model pożaru, model termiczny, czyli model przewodzenia ciepła, oraz model mechaniczny, czyli analizę nośności konstrukcji, na przykład ramy. Schemat analizy konstrukcji stalowych w warunkach pożaru przedstawiono na rysunku 1. Pierwszym krokiem w analizie konstrukcji stalowych w warunkach pożaru jest ustalenie modelu (scenariusza) pożaru. Najbardziej znane są scenariusze pożaru umownego, opisane przez krzywe nominalne (rys. 2): standardową N, pożaru zewnętrznego E, węglowodorową H, tlącego się pożaru S. W tych przypadkach model pożaru zależy jedynie od obciążenia ogniowego, określanego na przykład przez materiały lignocelulozowe, magazyny paliw itp. Jeżeli model pożaru jest opisany krzywą parametryczną (rys. 3), zależy od wymiarów budynku, którego powierzchnia nie może przekraczać 500 m 2, a wysokość 4 m, od ilości obciążenia ogniowego oraz wielkości otworów pionowych. Modelu nie możemy stosować w przypadku otworów poziomych. Bardziej ogólne modele pożaru uwzględniają realny pożar, który zależy od geometrii budynku, obciążenia ogniowego, możliwości spalania z brakiem lub dopływem powietrza (kontrolowanym lub nie) oraz różnych charakterystyk związanych z wielkością otworów (poziomych i pionowych), obecnością lub brakiem dymowych itp. Tego rodzaju scenariusze pożaru są opisane przez model pożaru lokalnego, zaawansowane modele pożaru jednolub dwuwarstwowe. Pożar może być opisany również za pomocą metody nazywanej w skrócie CFD (camputational fluid dynamie) dotyczącej przewidywania przepływów (m.in. ciepła, masy), reakcji chemicznych oraz zjawisk, które rządzą odpowiednimi procesami. * mgr inż. - st. specjalista w Zakładzie Badań Ogniowych ftb 33

2 34 Rys. 1. Schemat analizy konstrukcji stalowych w warunkach pożaru Fig. 1. Diagram of steel construction analysis in fire conditions

3 Krzywe nominalne i parametryczne zostały omówione w pracy [2], a scenariusz pożaru zlokalizowanego w załączniku nr 1 do pracy [3]. Wynikiem analizy scenariuszy pożaru jest model pożaru obliczeniowego, określający na przykład gęstość strumienia ciepła na powierzchnię konstrukcji, temperaturę w pomieszczeniu lub budynku. 35

4 Po określeniu modelu pożaru przyjmujemy model termiczny, tzn. model analizy przewodzenia ciepła z uwzględnieniem wymiany ciepła przez konwekcję i radiację pomiędzy pomieszczeniem a konstrukcją, geometrii konstrukcji oraz właściwości cieplnych materiałów: stali, betonu lub materiałów izolujących konstrukcję stalową. Wynikiem analizy przewodzenia ciepła jest obliczenie zmian temperatury w elementach konstrukcji, na przykład ram. Analiza modelu mechanicznego pozwala na określenie efektów mechanicznych konstrukcji stalowych (np. ram) poddanych działaniu pożaru. Ocenę nośności konstrukcji przeprowadza się z wykorzystaniem analizy sprężystej lub analizy sprężysto-plastycznej z uwzględnieniem zmian właściwości mechanicznych stali [2-11], Metody analizy konstrukcji stalowych pozwalają na obliczenie krytycznego obciążenia i związanych z nim uogólnionych sił wewnętrznych lub temperatury krytycznej. Obciążenie krytyczne jest definiowane jako minimalne przyłożone obciążenie, którego rezultatem będzie zniszczenie nagrzewanego elementu do temperatury Temperatura krytyczna jest definiowana jako temperatura, przy której właściwości materiałowe maleją do takiego stopnia, że stalowy element konstrukcyjny nie jest dłużej zdolny do przenoszenia określonego obciążenia lub poziomu naprężenia. W przypadku ram, kryterium nośności - przy nagrzewaniu do temperatury - jest powstanie odpowiedniej liczby przegubów plastycznych oraz przekształcenie się ramy w mechanizm i to zarówno przy wyznaczaniu obciążenia krytycznego, jak i krytycznej temperatury, gdyż wielkości te są wzajemnie zależne. 2. Zasady obliczania nośności stalowych ram w zależności od scenariusza pożaru W obliczeniach nośności ram w zależności od scenariusza pożaru: 1. Przyjmuje się scenariusz pożaru zależnie od geometrii budynku, obciążenia ogniowego i innych charakterystyk (rys. 1) oraz określa się pożar obliczeniowy. 2. Przyjmuje się równomierną (i jeśli to konieczne, nierównomierną) temperaturę wzdłuż długości elementu oraz temperaturę równomierną lub nierównomierną po wysokości przekroju poprzecznego. 3. Przyjmuje się właściwości mechaniczne i cieplne stali oraz cieplne betonu i izolacji ogniochronnych (jeśli to konieczne) w funkcji temperatury, które zostały przedstawione w załączniku nr 4 do pracy [3], 4. Rozwiązuje się zadanie przewodzenia ciepła z uwzględnieniem zmiany cech cieplnych materiałów w funkcji temperatury oraz różnych scenariuszy pożaru. Ponieważ trudno jest otrzymać dokładne rozwiązanie rządzących wymianą ciepła równań, stosowana jest metoda numeryczna - najczęściej metoda elementów skończonych. Warunki nagrzewania, jakie przyjmuje się w analizie wymiany ciepła, są zgodne z ustalonym scenariuszem pożaru. Celem analizy wymiany ciepła jest określenie czasu wymaganego do uzyskania przez element konstrukcyjny ustalonej z góry temperatury, często określanej jako temperatura krytyczna. Niedokładności tej metody są związane ze znajomością zależności właściwości materiałowych (fizycznych) od temperatury. W załącznikach nr 2 i 3 do pracy [3] przedstawiono równania opisujące przepływ ciepła z wykorzystaniem modelu dwuwymiarowego i uproszczonego jednowymiarowego. 36

5 5. Wyznacza się nośność konstrukcji z wykorzystaniem analizy sprężystej lub analizy sprężysto-plastycznej, z uwzględnieniem zmiany cech wytrzymałościowych stali w funkcji temperatury, obliczonej z zadania przewodzenia ciepła. Założenia do termo-sprężystej analizy ram oraz równania kanoniczne analizy termo- -sprężystej i termo-sprężysto-plastycznej wraz z algorytmem obliczeń zostały przedstawione w pracy [4]; kryterium nośności ram, przy nagrzewaniu do temperatury było powstanie odpowiedniej liczby przegubów plastycznych i przekształcenie się ramy w mechanizm (co zlustrowano na przykładzie - rys. 6}. 6. Przyjmuje się zależność dla stali, z uwzględnieniem wzmocnienia lub bez wzmocnienia. Zależność pomiędzy naprężeniami i odkształceniami dotyczące stali zwykłych w podwyższonej temperaturze, przy szybkości nagrzewania z przedziału < 2,50 > K/min, przyjmuje się zgodnie z tablicą 1 i według rysunku 4. Tablica 1. Obliczeniowa zależność w warunkach pożaru dotycząca stali zwykłych Table 1. Stress-strain relationship for steel at elevated temperature 37

6 Wzory na współczynniki redukcyjne, odniesione do wartości w 20 C, dotyczące mechanicznych właściwości stali, wynikające z zależności dla granicy plastyczności, dla granicy wytrzymałości, dla modułu sprężystości. W tablicy 2 (oznaczenia jak w tablicy 1) zestawiono, a na rysunku 5 zilustrowano wartości współczynników redukcyjnych stali w wysokiej temperaturze dla granicy plastyczności, granicy proporcjonalności oraz modułu sprężystości stali odniesione do wartości w 20 C. Tablica 2. Współczynniki redukcyjne parametrów mechanicznych stali zwykłych w warunkach pożaru Table 2. Reduction factors for stress-strain relationship of steel at elevated temperature 38

7 39

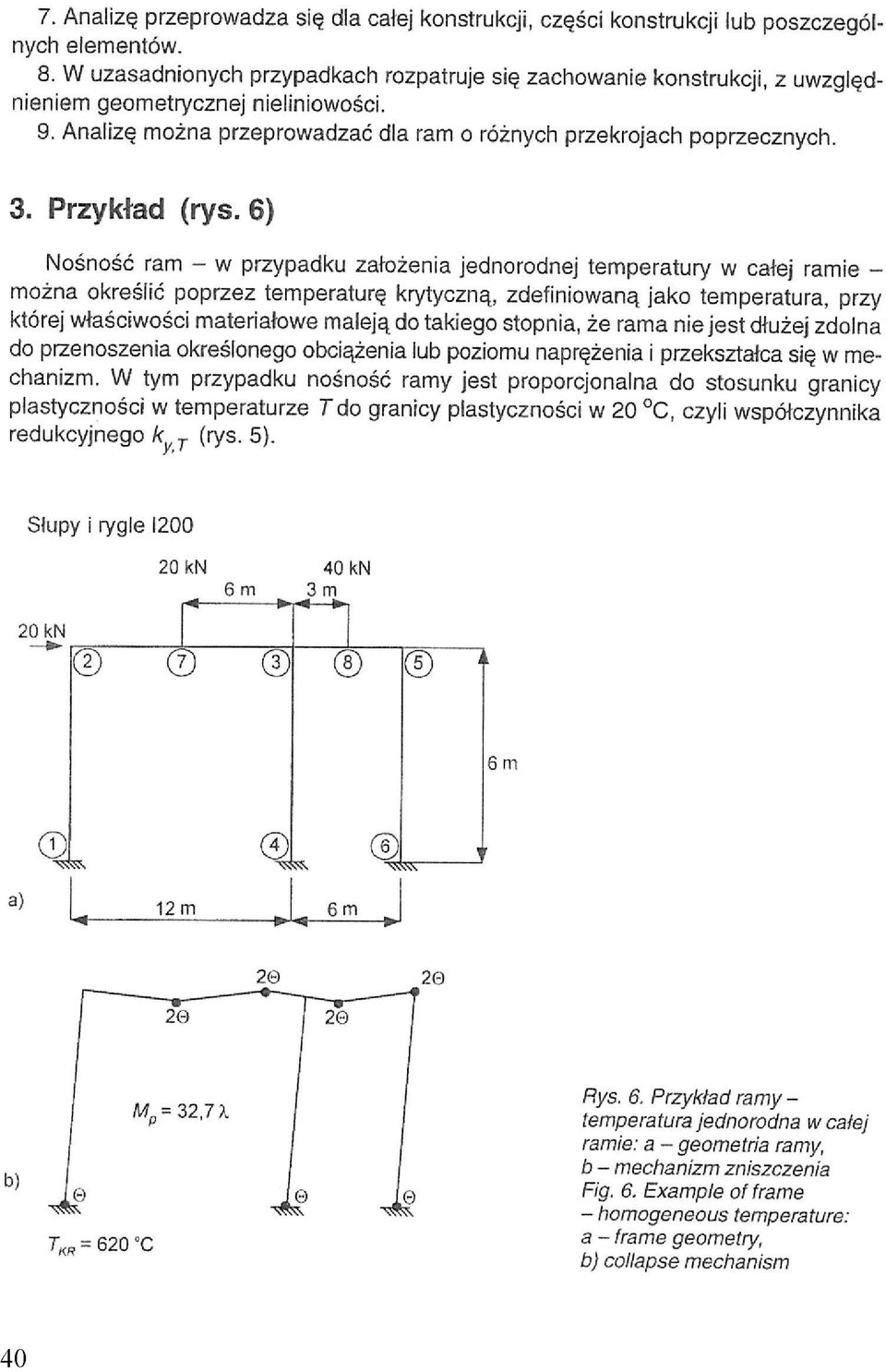

8 7. Analizę przeprowadza się dla całej konstrukcji, części konstrukcji lub poszczególnych elementów. 8. W uzasadnionych przypadkach rozpatruje się zachowanie konstrukcji, z uwzględnieniem geometrycznej nieliniowości. 9. Analizę można przeprowadzać dla ram o różnych przekrojach poprzecznych. 3. Przykład (rys. 6) Nośność ram - w przypadku założenia jednorodnej temperatury w całej ramie - można określić poprzez temperaturę krytyczną, zdefiniowaną jako temperatura, przy której właściwości materiałowe maleją do takiego stopnia, że rama nie jest dłużej zdolna do przenoszenia określonego obciążenia lub poziomu naprężenia i przekształca się w mechanizm. W tym przypadku nośność ramy jest proporcjonalna do stosunku granicy plastyczności w temperaturze do granicy plastyczności w 20 C, czyli współczynnika redukcyjnego (rys. 5). Słupy i rygle I200 40

9 Przy obciążeniu ramy takim, że zmienia się w zakresie od 0,4 do 0,6, temperatura krytyczna ramy wykonanej ze stali o względniej zmianie granicy plastyczności według Eurokodu [12] wyniesie od 550 C do 620 C (linie odpowiednio 1 i 2 na rys. 5). Przy takim samym obciążeniu temperatura krytyczna ramy, wykonanej ze stali o względniej zmianie granicy plastyczności wyznaczonej na postawie polskich badań [13], będzie wynosiła od 440 C do 590 C (linie odpowiednio 1 i 2 na rys. 7). 3. Podsumowanie Procedura obliczania nośności ram stalowych w warunkach pożaru powinna obejmować: wybór odpowiedniego scenariusza pożarowego oraz określenie związanego z tym pożaru obliczeniowego, obliczenie zmian temperatury w elementach ram, określenie efektów mechanicznych w ramach poddanych działaniu pożaru. 41

10 Metody obliczeniowe stosuje się przy pewnych założeniach. Jednym z nich jest znajomość zmiany cech fizycznych w funkcji temperatury. Dlatego też badania doświadczalne, pomimo ich ograniczonego zakresu wykorzystania, będą nadal często jedyną lub uzupełniającą metodą oceny odporności ogniowej. Jeżeli badaniom odporności ogniowej nie towarzyszą odpowiednie badania cech fizycznych, ich wyniki odnoszą się tylko do jednej zależności: czas - temperatura i nie mogą być rozszerzone na inne scenariusze pożaru. W przypadku braku danych doświadczalnych dotyczących właściwości materiałów w wysokiej temperaturze lub trudności z opracowaniem modelu fizycznego stosuje się metody polegające na zebraniu danych z badań eksperymentalnych, przygotowaniu modelu fizycznego, opracowaniu modelu matematycznego oraz ponownej weryfikacji doświadczalnej. Konstrukcje stalowe są szczególnie wrażliwe na pożar ze względu na właściwości cieplne stali. Wysoka wartość przewodności cieplnej siali powoduje szybkie nagrzewanie się elementów konstrukcji podczas pożaru, co prowadzi do znacznych jej deformacji i redystrybucji sił wewnętrznych. W miarę wzrostu temperatury konstrukcji powstają znaczne odkształcenia termiczne, a na skutek obniżenia się wartości właściwości mechanicznych materiałów maleje sztywność poszczególnych elementów konstrukcji. Duży przyrost temperatury (ok. 30 C/min) powoduje, że w przekrojach słabo wytężonych przeważają odkształcenia sprężyste i termiczne, a w przekrojach silnie wytężonych zaczynają przeważać odkształcenia plastyczne i termiczne. Bibliografia [1] ENV Eurokod 1 Podstawy projektowania i oddziaływania na konstrukcję (Basis of design and actions on structures). Część 2.2: Oddziaływania na konstrukcję w warunkach pożarowych (Actions on structures exposed to fire) [2] Zofia Laskowska: Nośność ram stalowych w zależności od scenariusza pożaru. Praca badawcza ITB nr NP-40/2001, etap 1; maszyn., biblioteka ITB [3] Zofia Laskowska: Nośność ram stalowych w zależności od scenariusza pożaru. Praca badawcza ITB nr NP-40/2003, etap 3; maszyn., biblioteka ITB [4] Laskowska Z., Kosiorek M.: Projektowanie nośności konstrukcji stalowych w warunkach pożaru według Eurokodów, Materiały I Międzynarodowej Konferencji Bezpieczeństwo pożarowe budowli", Spała, listopada ITB, Warszawa 1995, s [5] Kosiorek M., Laskowska Z., Woźniak G.: Nośność konstrukcji stalowych w pożarach. Materiały ix Międzynarodowej Konferencji Konstrukcje Metalowe", Kraków, czerwca 1995 r., s [6] Laskowska Z: Analiza termo-sprężysto-plastyczna stanu nośności prętowych konstrukcji stalowych. Prace Instytutu Techniki Budowlanej - Kwartalnik, 2 (122), 2002 [7] Kosiorek M., Laskowska Z,: Trwałość pożarowa konstrukcji stalowych według Eurokodów. Konstrukcje Stalowe, 10, 1996 [8] Laskowska Z., Woźniak G.: Zabezpieczenia ogniochronne konstrukcji stalowych. Materiały Budowlane, 5, 1996 [9] Laskowska Z.: Warunek stanu granicznego w przekroju belki dwuteowej podddanym działaniu momentu zginającego, siły podłużnej i siły poprzecznej w podwyższonej temperaturze. Prace Instytutu Techniki Budowlanej - Kwartalnik, nr 3 (103),
