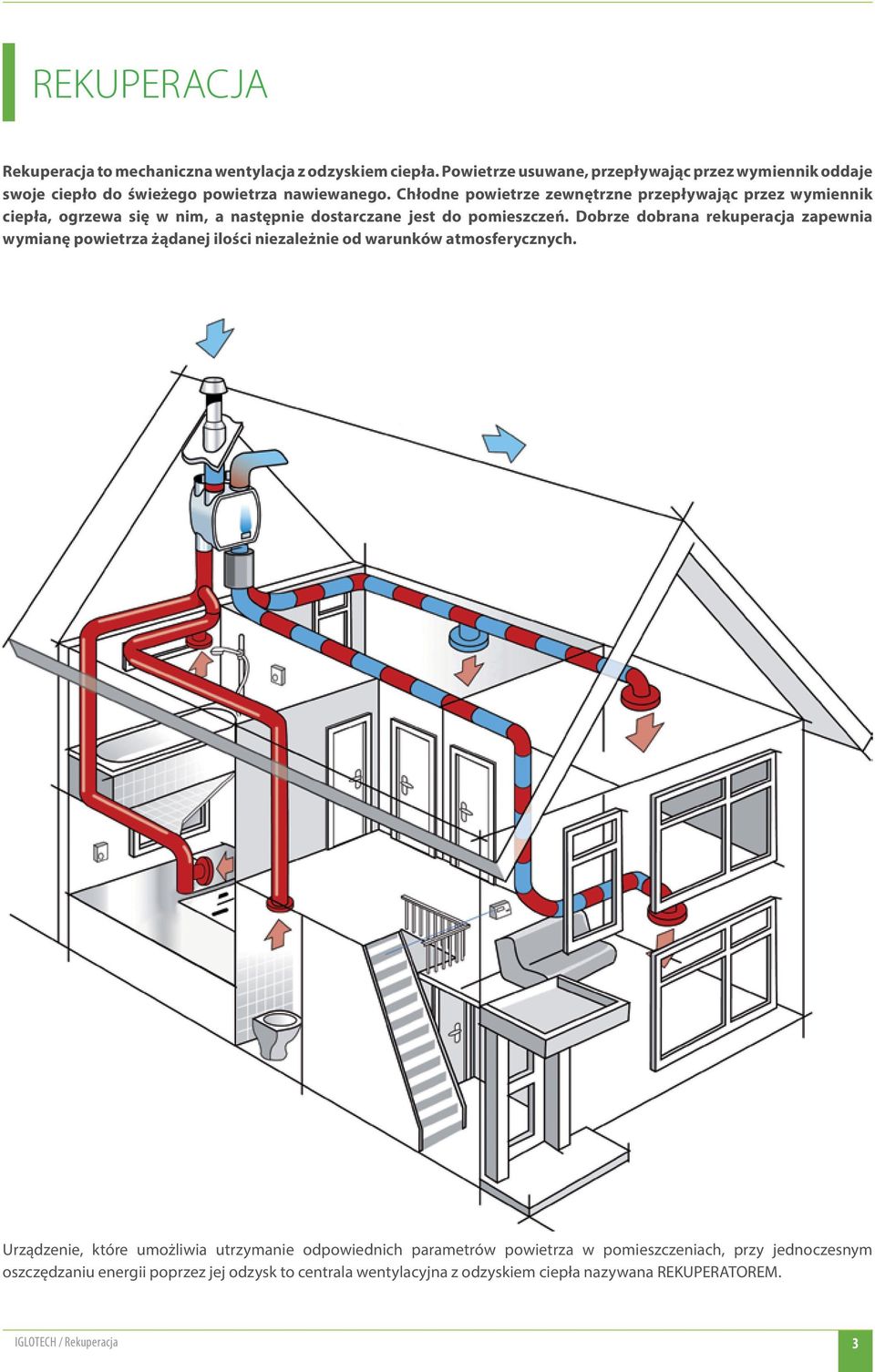

3 REKUPERACJA Rekuperacja to mechaniczna wentylacja z odzyskiem ciepła. Powietrze usuwane, przepływając przez wymiennik oddaje swoje ciepło do świeżego powietrza nawiewanego. Chłodne powietrze zewnętrzne przepływając przez wymiennik ciepła, ogrzewa się w nim, a następnie dostarczane jest do pomieszczeń. Dobrze dobrana rekuperacja zapewnia wymianę powietrza żądanej ilości niezależnie od warunków atmosferycznych. Urządzenie, które umożliwia utrzymanie odpowiednich parametrów powietrza w pomieszczeniach, przy jednoczesnym oszczędzaniu energii poprzez jej odzysk to centrala wentylacyjna z odzyskiem ciepła nazywana REKUPERATOREM. IGLOTECH / Rekuperacja 3

4 Spis treści Rekuperatory TEMPERO.. 5 Rekuperatory z wymiennikiem krzyżowym Centrale rekuperacyjne Neovent Centrale z wymiennikiem krzyżowym Centrale rekuperacyjne Neovent PE Centrale z wymiennikiem krzyżowo - przeciwprądowym Centrale rekuperacyjne ITHO Centrale z wymiennikiem krzyżowo - przeciwprądowym Centrale rekuperacyjne Enervent Centrale z wymiennikiem obrotowym System wentylacji mieszkaniowej e IGLOTECH / Rekuperacja

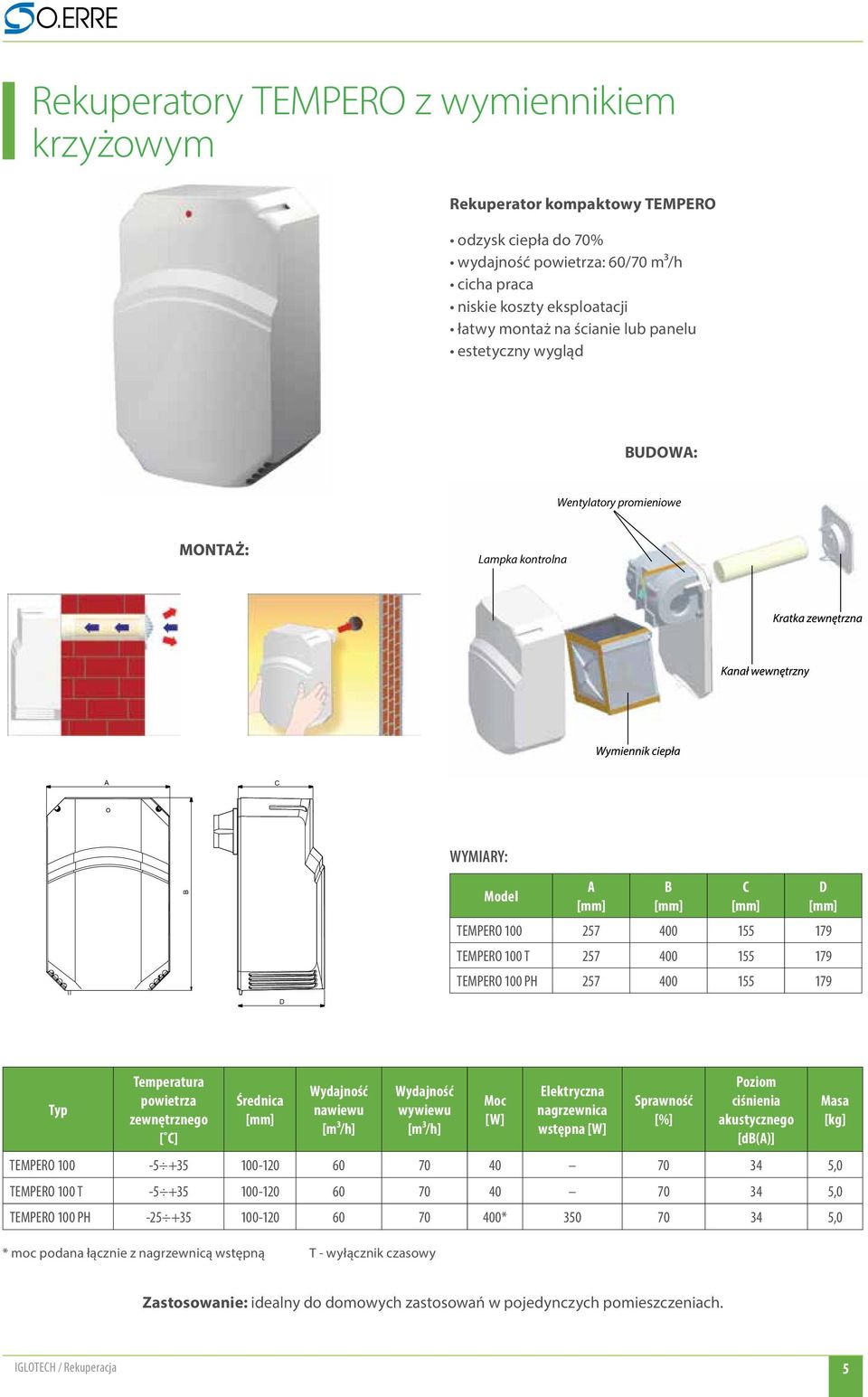

5 Rekuperatory TEMPERO z wymiennikiem krzyżowym Rekuperator kompaktowy TEMPERO odzysk ciepła do 70% wydajność powietrza: 60/70 m³/h cicha praca niskie koszty eksploatacji łatwy montaż na ścianie lub panelu estetyczny wygląd BUDOWA: Wentylatory promieniowe Lampka kontrolna A C WYMIARY: B Model A [mm] B [mm] C [mm] D [mm] TEMPERO TEMPERO 100 T TEMPERO 100 PH D Typ Temperatura powietrza zewnętrznego [ C] Średnica [mm] nawiewu [m³/h] wywiewu [m³/h] Moc [W] Elektryczna nagrzewnica wstępna [W] Sprawność [%] Poziom ciśnienia akustycznego [db(a)] TEMPERO ,0 TEMPERO 100 T ,0 TEMPERO 100 PH * ,0 * moc podana łącznie z nagrzewnicą wstępną T - wyłącznik czasowy Masa [kg] Zastosowanie: idealny do domowych zastosowań w pojedynczych pomieszczeniach. IGLOTECH / Rekuperacja 5

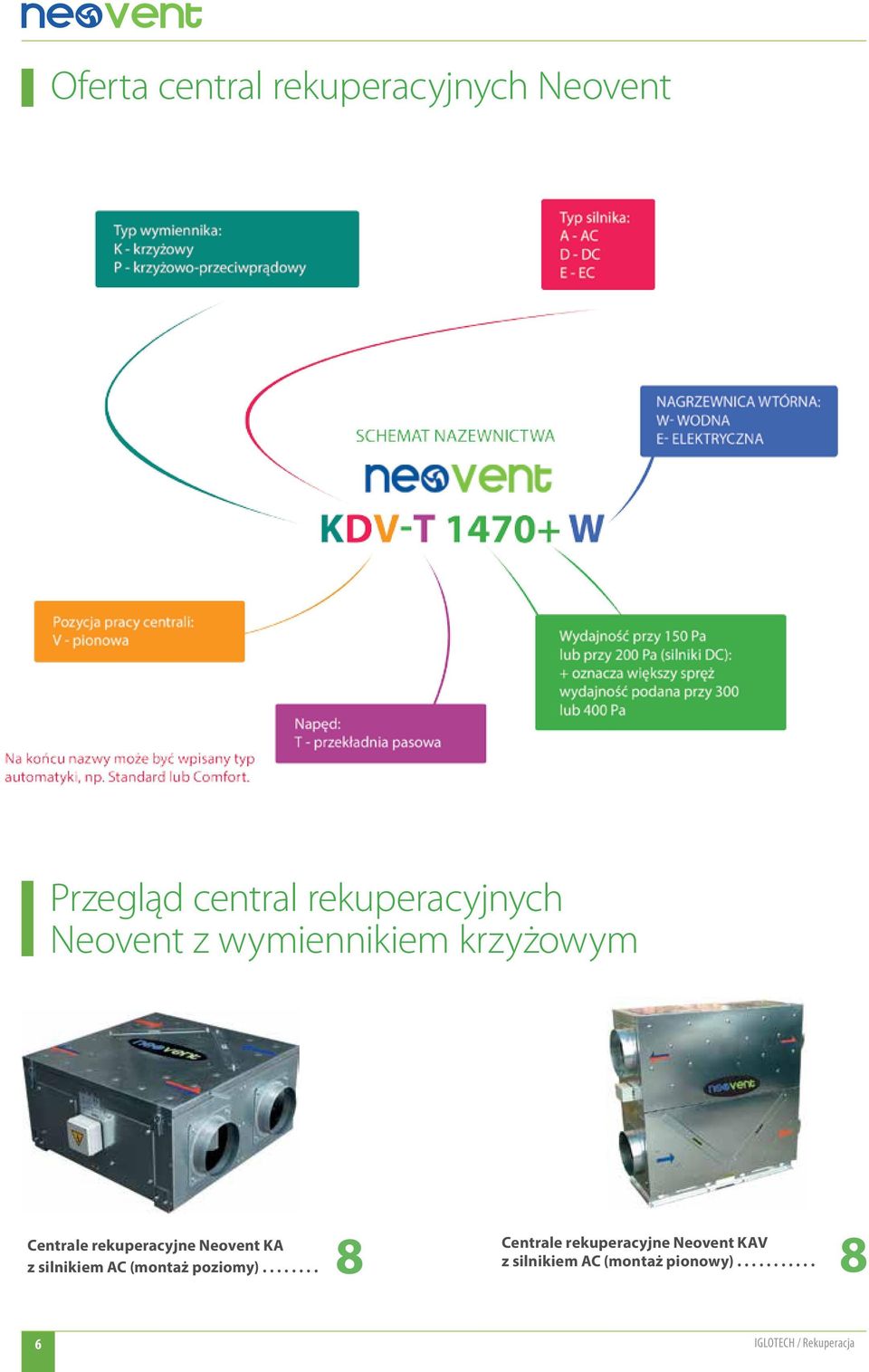

6 Oferta central rekuperacyjnych Neovent Przegląd central rekuperacyjnych Neovent z wymiennikiem krzyżowym Centrale rekuperacyjne Neovent KA z silnikiem AC (montaż poziomy) Centrale rekuperacyjne Neovent KAV z silnikiem AC (montaż pionowy) IGLOTECH / Rekuperacja

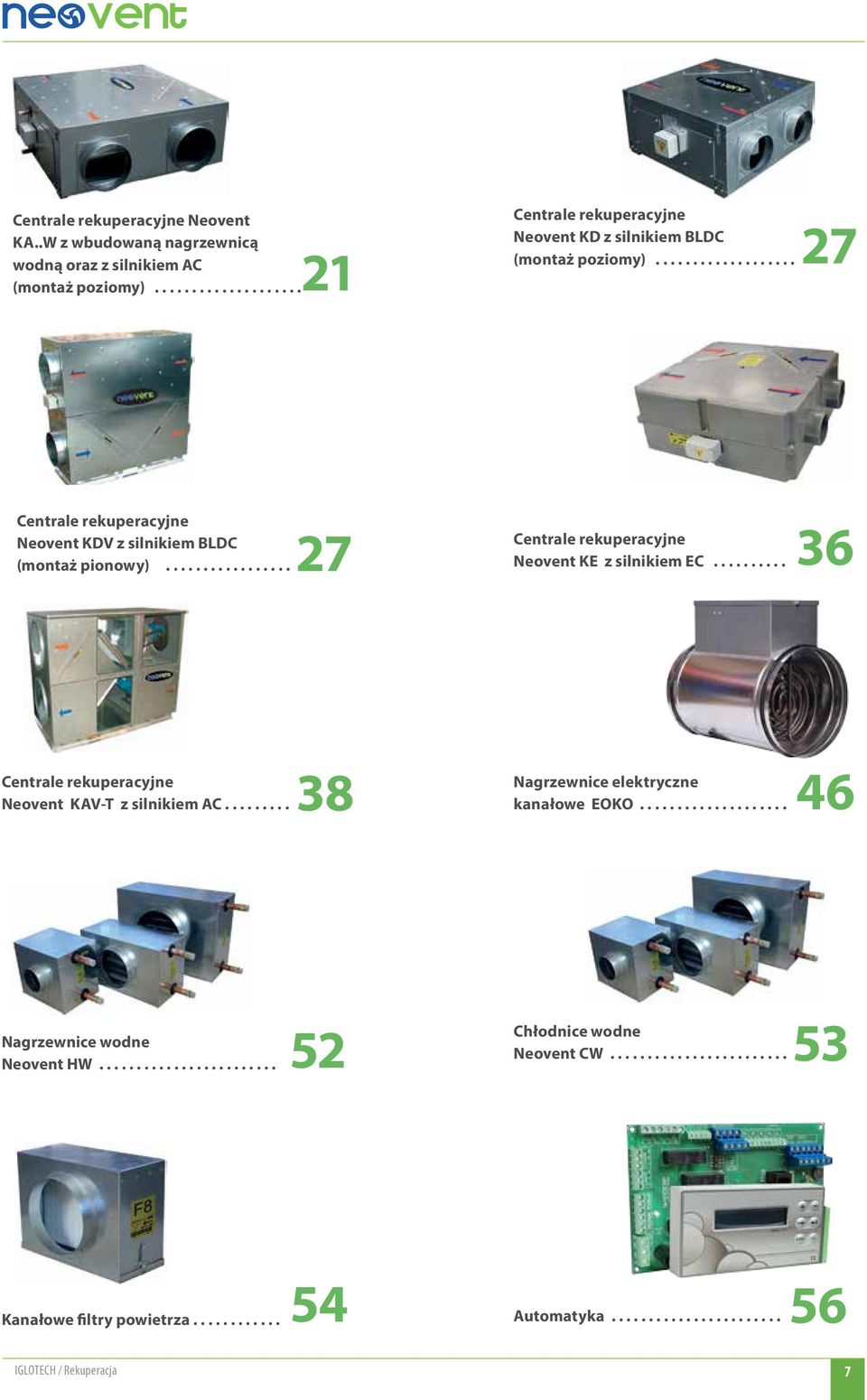

7 Centrale rekuperacyjne Neovent KA..W z wbudowaną nagrzewnicą wodną oraz z silnikiem AC (montaż poziomy) Centrale rekuperacyjne Neovent KD z silnikiem BLDC (montaż poziomy) Centrale rekuperacyjne Neovent KDV z silnikiem BLDC (montaż pionowy) Centrale rekuperacyjne Neovent KE z silnikiem EC Centrale rekuperacyjne Neovent KAV-T z silnikiem AC Nagrzewnice elektryczne kanałowe EOKO Nagrzewnice wodne Neovent HW Chłodnice wodne Neovent CW Kanałowe filtry powietrza Automatyka IGLOTECH / Rekuperacja 7

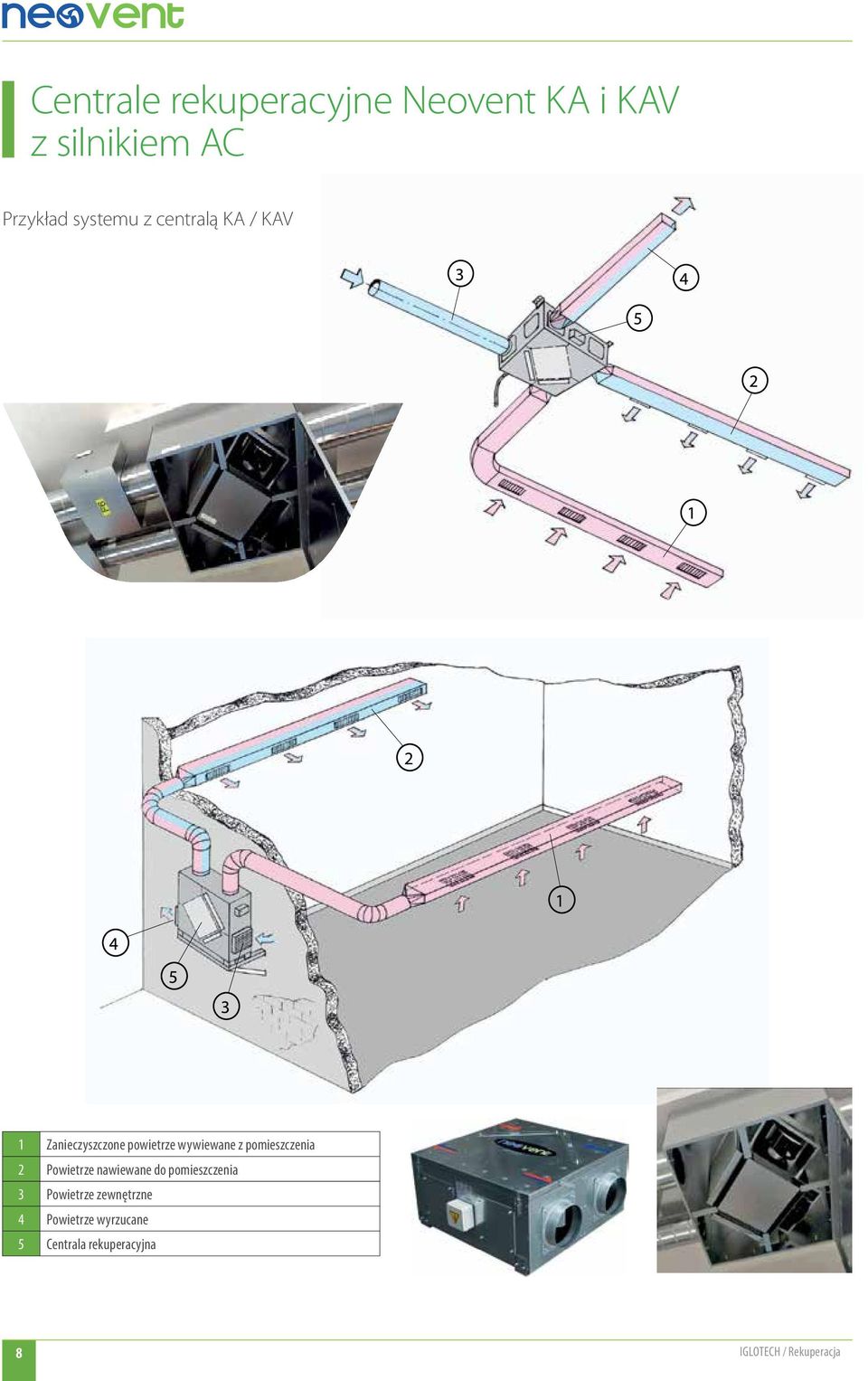

8 Centrale rekuperacyjne Neovent KA i KAV z silnikiem AC Przykład systemu z centralą KA / KAV 1 Zanieczyszczone powietrze wywiewane z pomieszczenia 2 Powietrze nawiewane do pomieszczenia 3 Powietrze zewnętrzne 4 Powietrze wyrzucane 5 Centrala rekuperacyjna 8 IGLOTECH / Rekuperacja

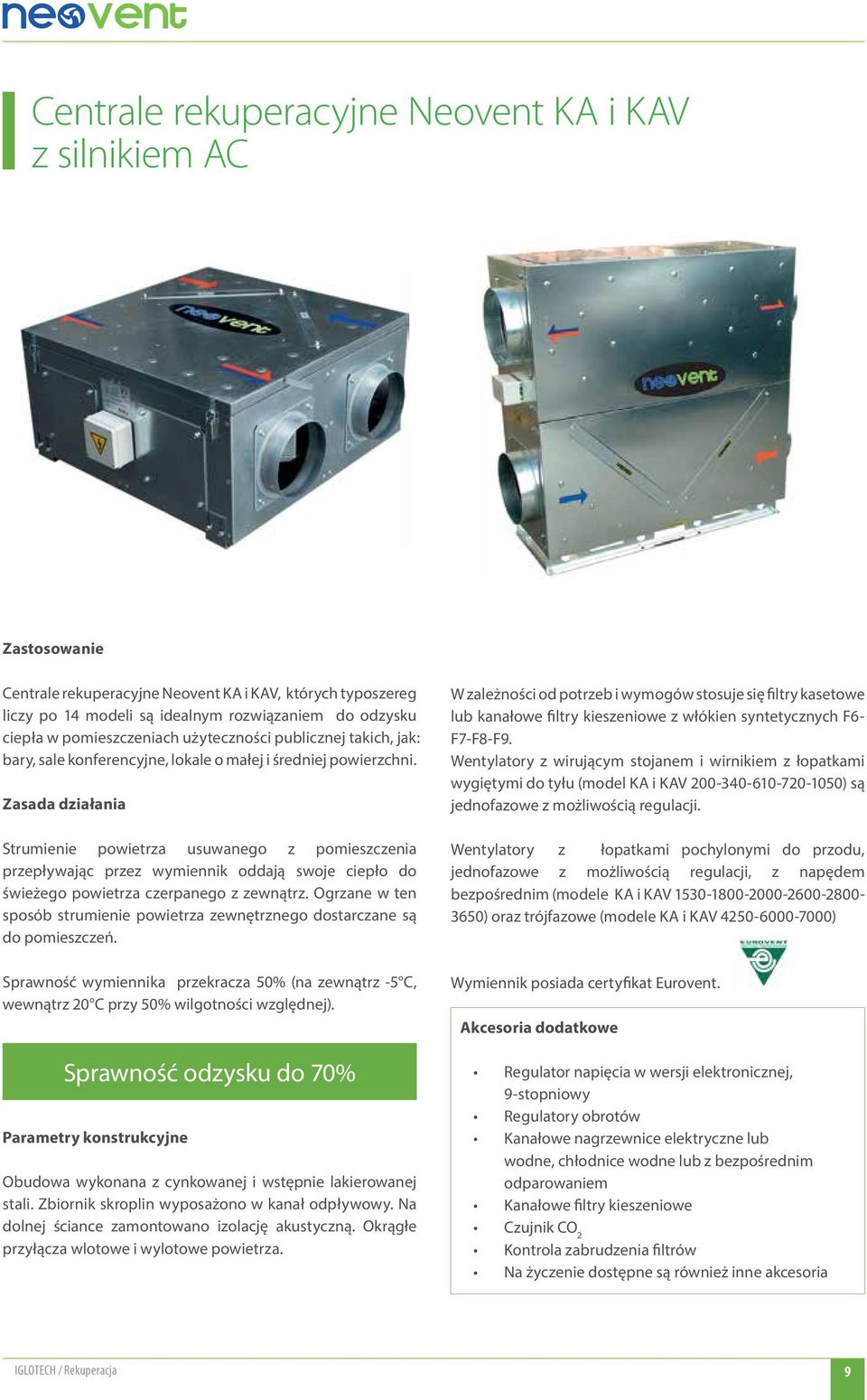

9 Centrale rekuperacyjne Neovent KA i KAV z silnikiem AC Zastosowanie Centrale rekuperacyjne Neovent KA i KAV, których typoszereg liczy po 14 modeli są idealnym rozwiązaniem do odzysku ciepła w pomieszczeniach użyteczności publicznej takich, jak: bary, sale konferencyjne, lokale o małej i średniej powierzchni. Zasada działania Strumienie powietrza usuwanego z pomieszczenia przepływając przez wymiennik oddają swoje ciepło do świeżego powietrza czerpanego z zewnątrz. Ogrzane w ten sposób strumienie powietrza zewnętrznego dostarczane są do pomieszczeń. Sprawność wymiennika przekracza 50% (na zewnątrz -5 C, wewnątrz 20 C przy 50% wilgotności względnej). Sprawność odzysku do 70% Parametry konstrukcyjne Obudowa wykonana z cynkowanej i wstępnie lakierowanej stali. Zbiornik skroplin wyposażono w kanał odpływowy. Na dolnej ściance zamontowano izolację akustyczną. Okrągłe przyłącza wlotowe i wylotowe powietrza. W zależności od potrzeb i wymogów stosuje się filtry kasetowe lub kanałowe filtry kieszeniowe z włókien syntetycznych F6- F7-F8-F9. Wentylatory z wirującym stojanem i wirnikiem z łopatkami wygiętymi do tyłu (model KA i KAV ) są jednofazowe z możliwością regulacji. Wentylatory z łopatkami pochylonymi do przodu, jednofazowe z możliwością regulacji, z napędem bezpośrednim (modele KA i KAV ) oraz trójfazowe (modele KA i KAV ) Wymiennik posiada certyfikat Eurovent. Akcesoria dodatkowe Regulator napięcia w wersji elektronicznej, 9-stopniowy Regulatory obrotów Kanałowe nagrzewnice elektryczne lub wodne, chłodnice wodne lub z bezpośrednim odparowaniem Kanałowe filtry kieszeniowe Czujnik CO 2 Kontrola zabrudzenia filtrów Na życzenie dostępne są również inne akcesoria IGLOTECH / Rekuperacja 9

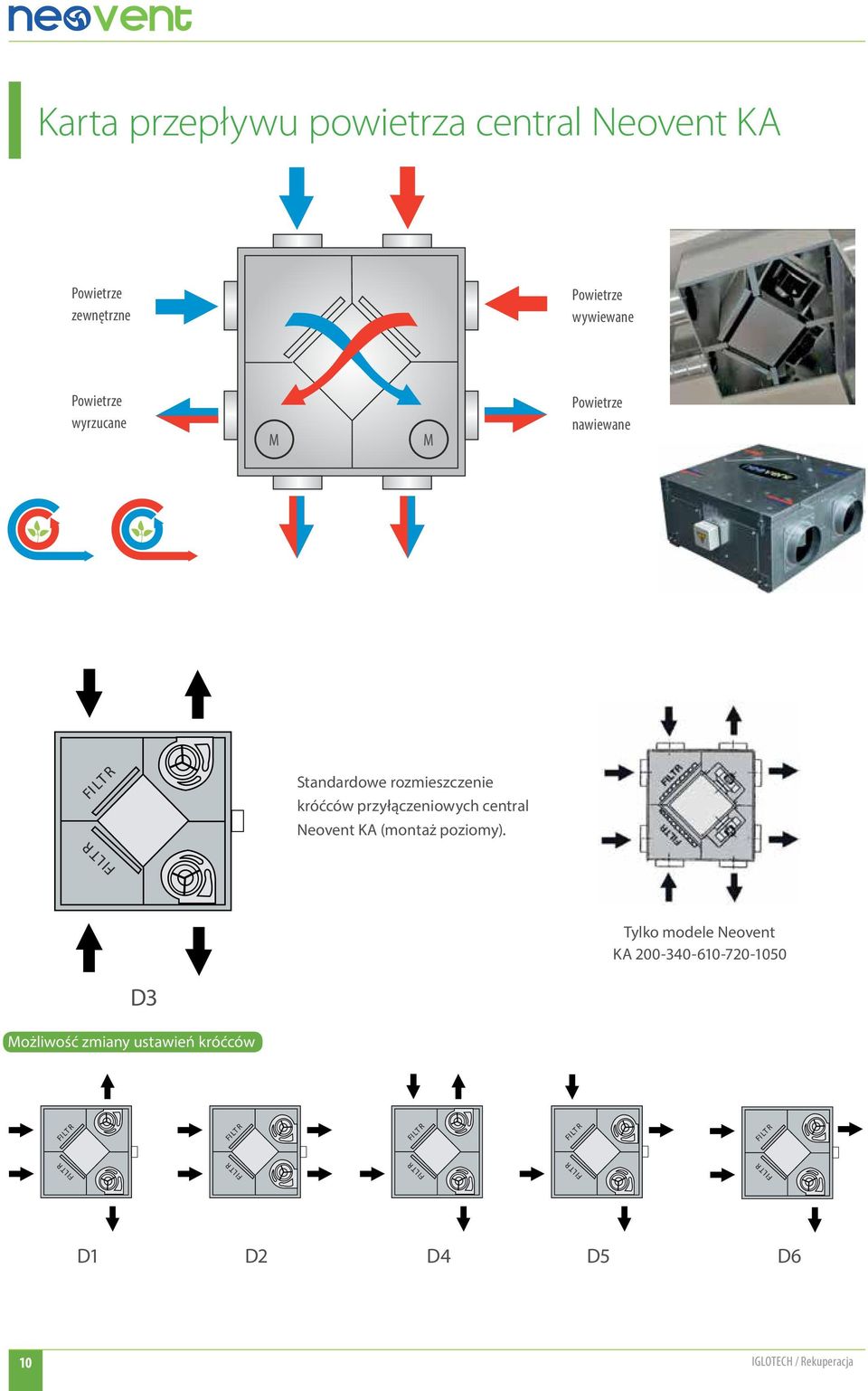

10 Karta przepływu powietrza central Neovent KA Powietrze zewnętrzne Powietrze wywiewane Powietrze wyrzucane M M Powietrze nawiewane Standardowe rozmieszczenie króćców przyłączeniowych central Neovent KA (montaż poziomy). Tylko modele Neovent KA D3 Możliwość zmiany ustawień króćców D1 D2 D4 D5 D6 10 IGLOTECH / Rekuperacja

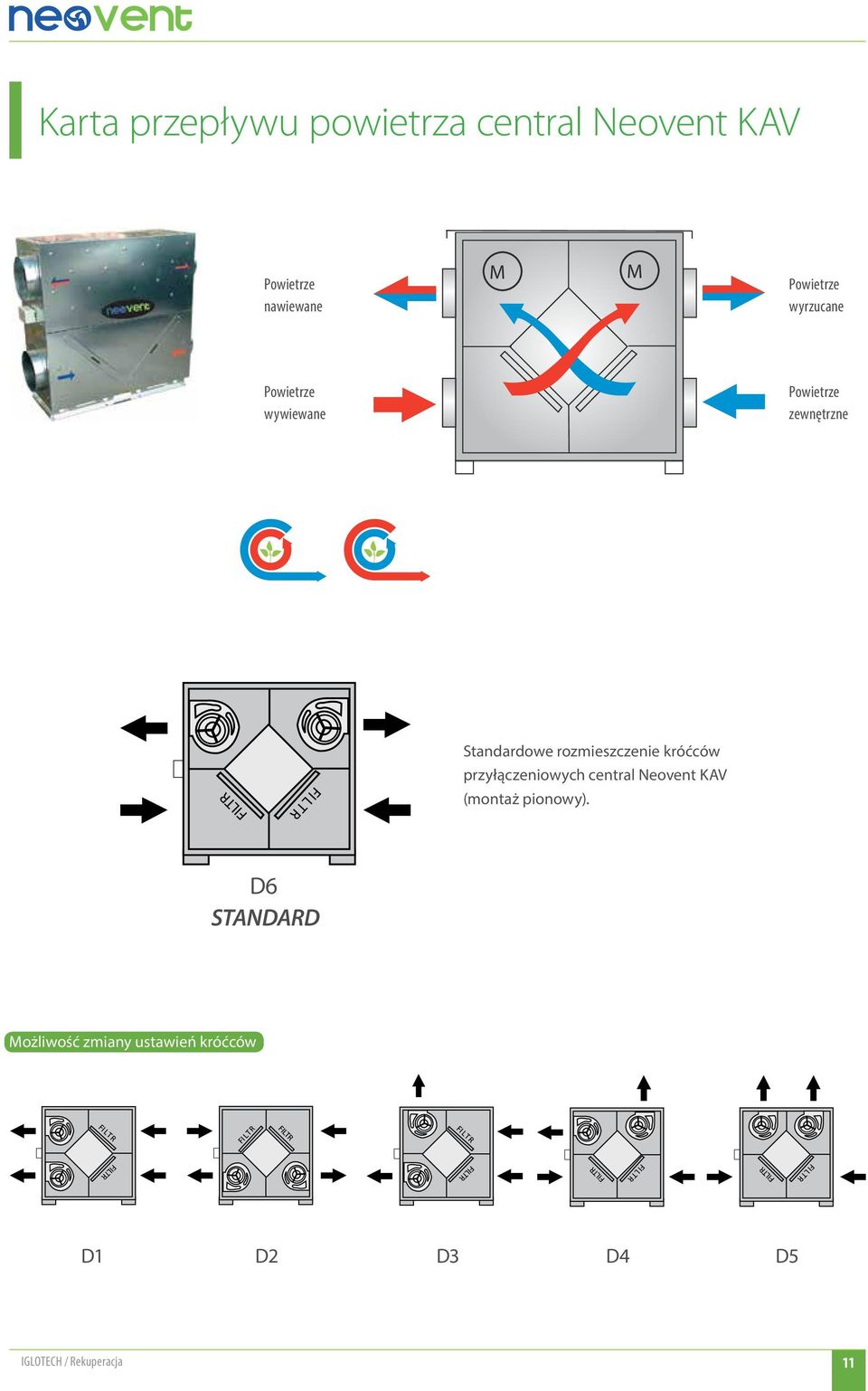

11 Karta przepływu powietrza central Neovent KAV Powietrze nawiewane M M Powietrze wyrzucane Powietrze wywiewane Powietrze zewnętrzne Standardowe rozmieszczenie króćców przyłączeniowych central Neovent KAV (montaż pionowy). D6 STANDARD Możliwość zmiany ustawień króćców D1 D2 D3 D4 D5 IGLOTECH / Rekuperacja 11

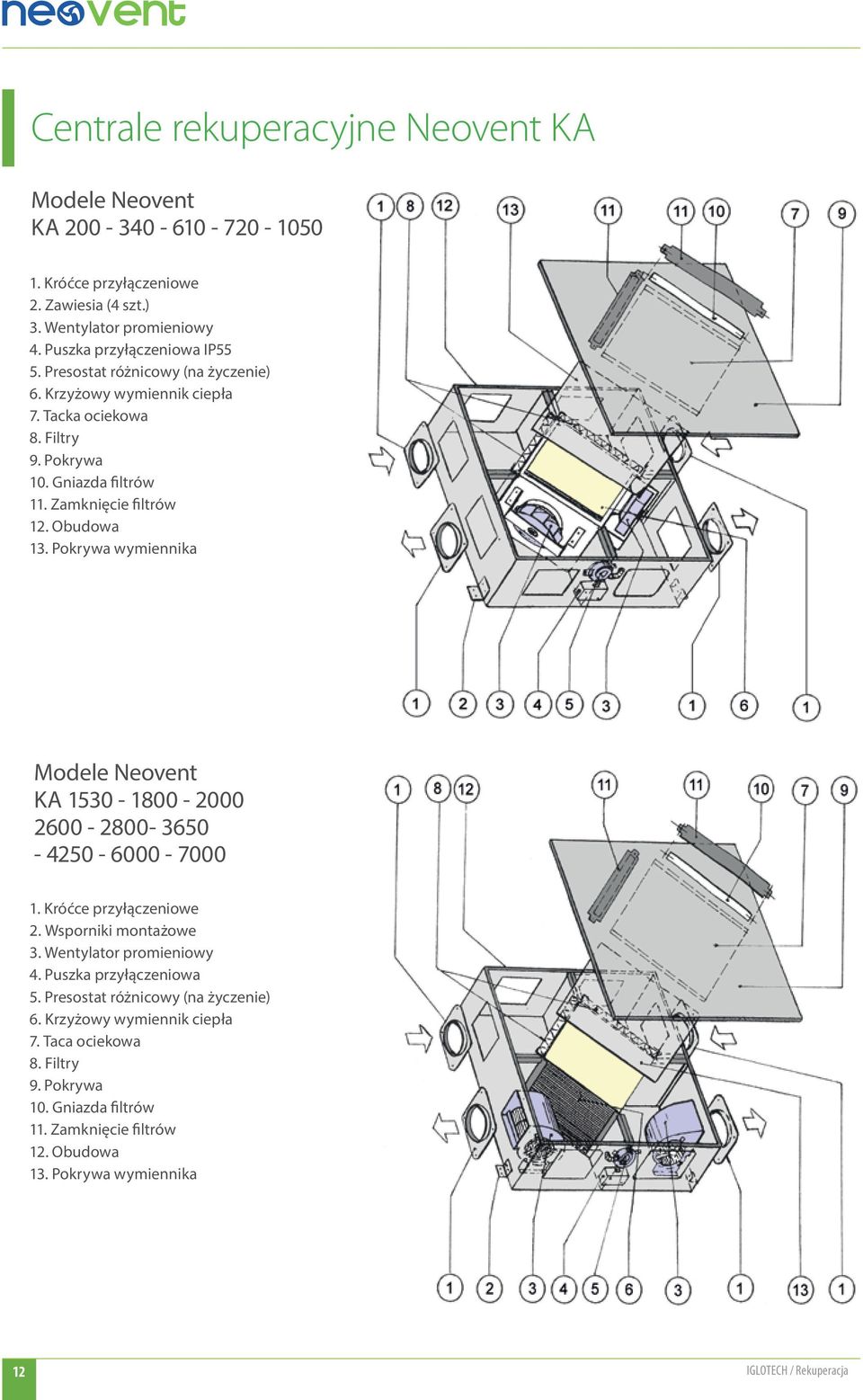

12 Centrale rekuperacyjne Neovent KA Modele Neovent KA Króćce przyłączeniowe 2. Zawiesia (4 szt.) 3. Wentylator promieniowy 4. Puszka przyłączeniowa IP55 5. Presostat różnicowy (na życzenie) 6. Krzyżowy wymiennik ciepła 7. Tacka ociekowa 8. Filtry 9. Pokrywa 10. Gniazda filtrów 11. Zamknięcie filtrów 12. Obudowa 13. Pokrywa wymiennika Modele Neovent KA Króćce przyłączeniowe 2. Wsporniki montażowe 3. Wentylator promieniowy 4. Puszka przyłączeniowa 5. Presostat różnicowy (na życzenie) 6. Krzyżowy wymiennik ciepła 7. Taca ociekowa 8. Filtry 9. Pokrywa 10. Gniazda filtrów 11. Zamknięcie filtrów 12. Obudowa 13. Pokrywa wymiennika 12 IGLOTECH / Rekuperacja

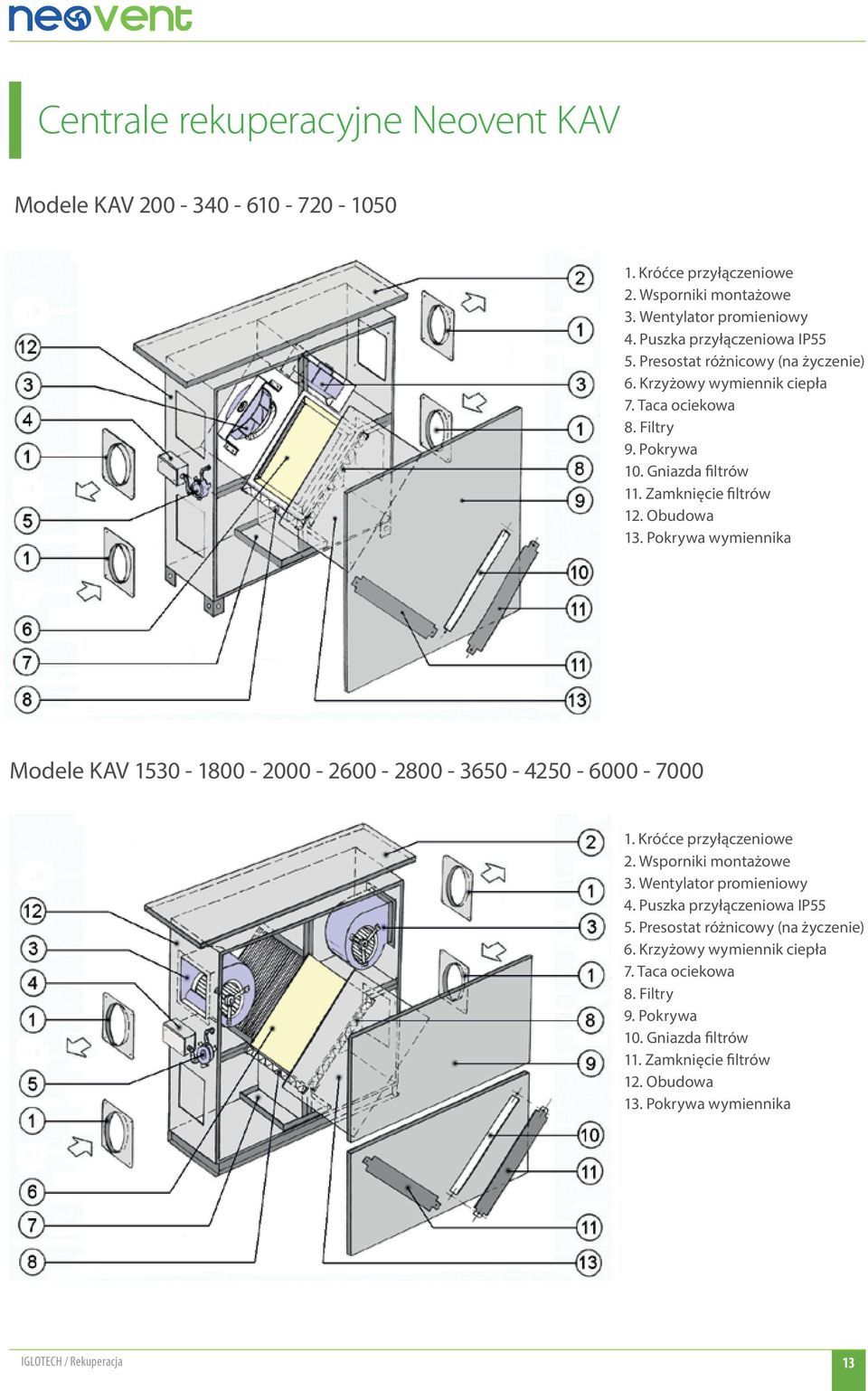

13 Centrale rekuperacyjne Neovent KAV Modele KAV Króćce przyłączeniowe 2. Wsporniki montażowe 3. Wentylator promieniowy 4. Puszka przyłączeniowa IP55 5. Presostat różnicowy (na życzenie) 6. Krzyżowy wymiennik ciepła 7. Taca ociekowa 8. Filtry 9. Pokrywa 10. Gniazda filtrów 11. Zamknięcie filtrów 12. Obudowa 13. Pokrywa wymiennika Modele KAV Króćce przyłączeniowe 2. Wsporniki montażowe 3. Wentylator promieniowy 4. Puszka przyłączeniowa IP55 5. Presostat różnicowy (na życzenie) 6. Krzyżowy wymiennik ciepła 7. Taca ociekowa 8. Filtry 9. Pokrywa 10. Gniazda filtrów 11. Zamknięcie filtrów 12. Obudowa 13. Pokrywa wymiennika IGLOTECH / Rekuperacja 13

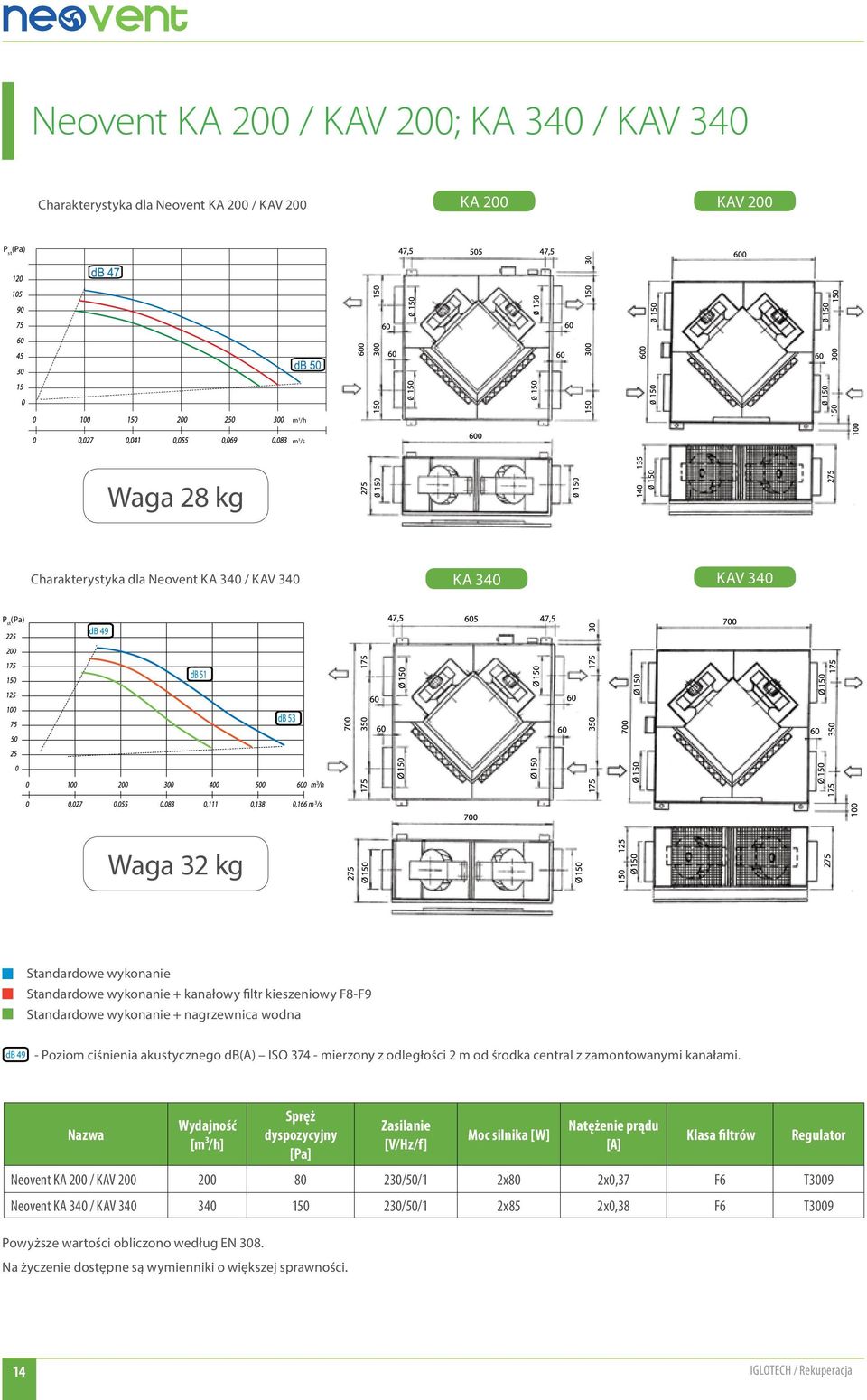

14 Neovent KA 200 / KAV 200; KA 340 / KAV 340 Charakterystyka dla Neovent KA 200 / KAV 200 KA 200 KAV 200 P st (Pa) m 3 /h m 3 /s Waga 28 kg Charakterystyka dla Neovent KA 340 / KAV 340 KA 340 KAV 340 P st (Pa) 3 3 Waga 32 kg Standardowe wykonanie Standardowe wykonanie + kanałowy filtr kieszeniowy F8-F9 Standardowe wykonanie + nagrzewnica wodna - Poziom ciśnienia akustycznego db(a) ISO mierzony z odległości 2 m od środka central z zamontowanymi kanałami. Nazwa [m³/h] Spręż dyspozycyjny [Pa] Powyższe wartości obliczono według EN 308. Na życzenie dostępne są wymienniki o większej sprawności. [V/Hz/f] Moc silnika [W] Natężenie prądu [A] Klasa filtrów Regulator Neovent KA 200 / KAV /50/1 2x80 2x0,37 F6 T3009 Neovent KA 340 / KAV /50/1 2x85 2x0,38 F6 T IGLOTECH / Rekuperacja

15 Neovent KA 610 / KAV 610; KA 720 / KAV 720 Charakterystyka dla Neovent KA 610 / KAV 610 KA 610 KAV 610 P st (Pa) m 3 /h m 3 /s Waga 34 kg Charakterystyka dla Neovent KA 720 / KAV 720 KA 720 KAV 720 P st (Pa) m 3 /h m 3 /s Waga 40 kg Standardowe wykonanie Standardowe wykonanie + kanałowy filtr kieszeniowy F8-F9 Standardowe wykonanie + nagrzewnica wodna - Poziom ciśnienia akustycznego db(a) ISO mierzony z odległości 2 m od środka central z zamontowanymi kanałami. Nazwa [m³/h] Spręż dyspozycyjny [Pa] Powyższe wartości obliczono według EN 308. Na życzenie dostępne są wymienniki o większej sprawności. [V/Hz/f] Moc silnika [W] Natężenie prądu [A] Klasa filtrów Regulator Neovent KA 610 / KAV /50/1 2x115 2x0,51 F6 T3009 Neovent KA 720 / KAV /50/1 2x155 2x0,70 F6 T3009 IGLOTECH / Rekuperacja 15

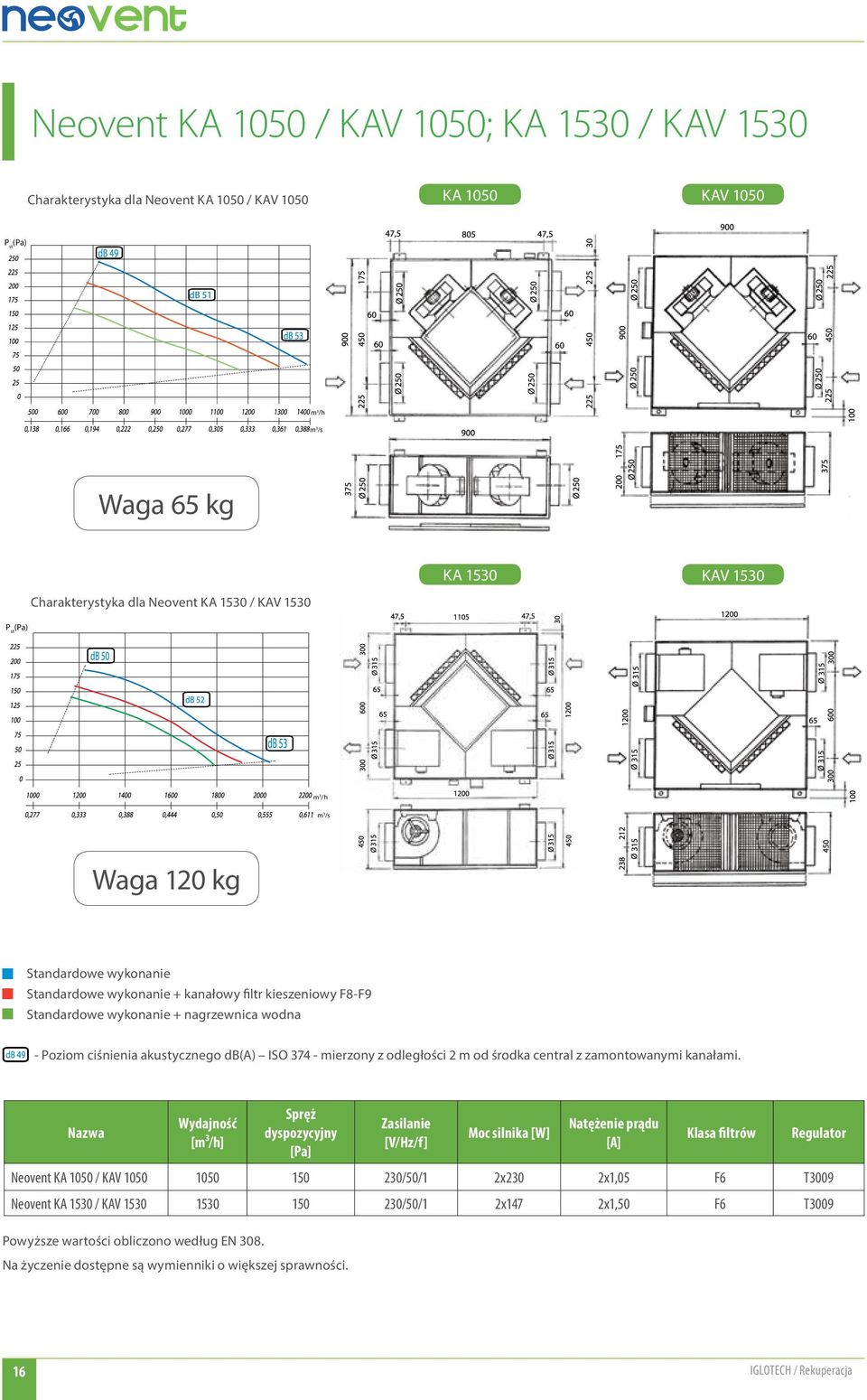

16 Neovent KA 1050 / KAV 1050; KA 1530 / KAV 1530 Charakterystyka dla Neovent KA 1050 / KAV 1050 KA 1050 KAV 1050 P st (Pa) m 3 /h m 3 /s Waga 65 kg KA 1530 KAV 1530 Charakterystyka dla Neovent KA 1530 / KAV 1530 P st (Pa) m 3 /h m 3 /s Waga 120 kg Standardowe wykonanie Standardowe wykonanie + kanałowy filtr kieszeniowy F8-F9 Standardowe wykonanie + nagrzewnica wodna - Poziom ciśnienia akustycznego db(a) ISO mierzony z odległości 2 m od środka central z zamontowanymi kanałami. Nazwa [m³/h] Spręż dyspozycyjny [Pa] Powyższe wartości obliczono według EN 308. Na życzenie dostępne są wymienniki o większej sprawności. [V/Hz/f] Moc silnika [W] Natężenie prądu [A] Klasa filtrów Regulator Neovent KA 1050 / KAV /50/1 2x230 2x1,05 F6 T3009 Neovent KA 1530 / KAV /50/1 2x147 2x1,50 F6 T IGLOTECH / Rekuperacja

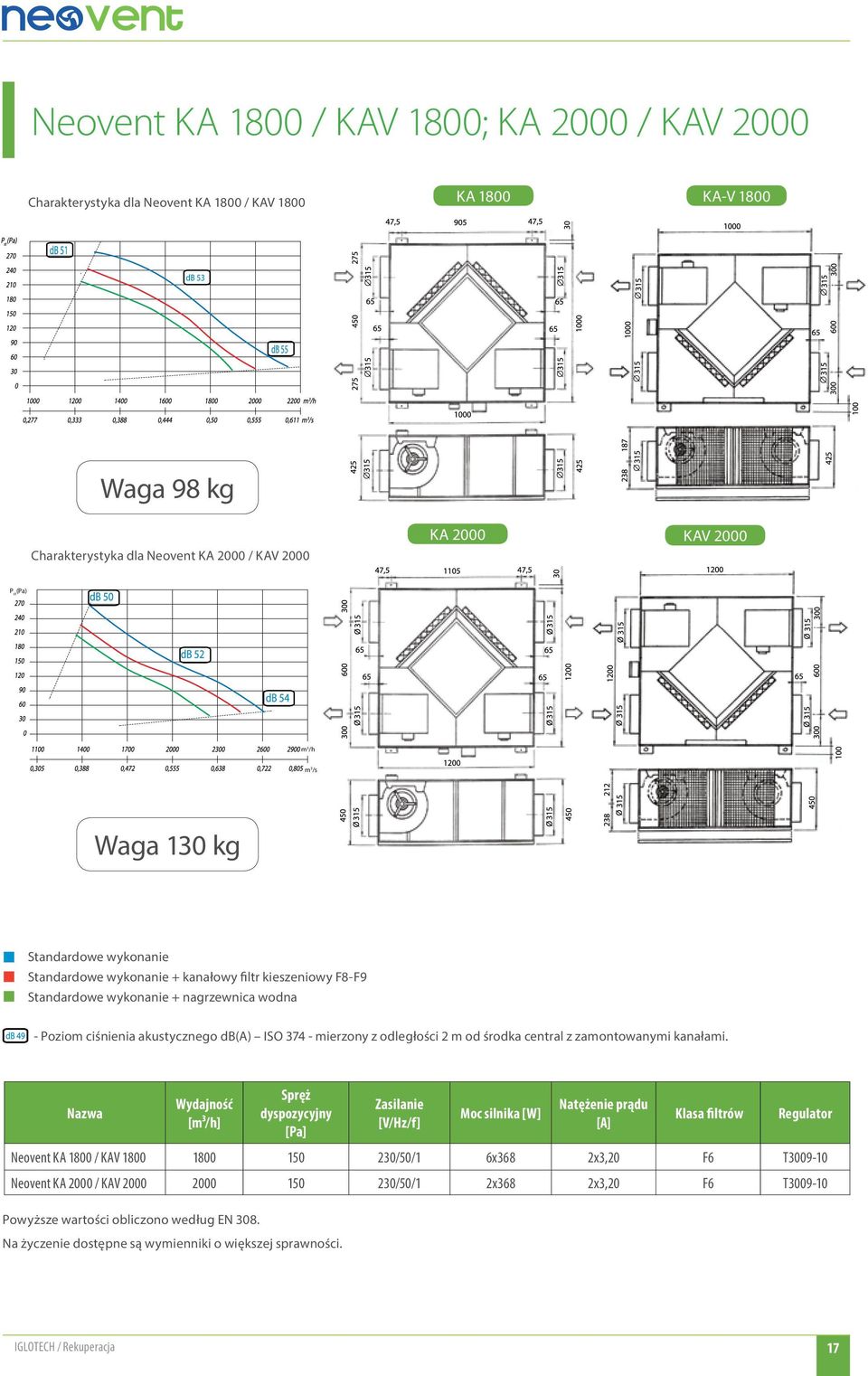

17 Neovent KA 1800 / KAV 1800; KA 2000 / KAV 2000 Charakterystyka dla Neovent KA 1800 / KAV 1800 KA 1800 KA-V 1800 Waga 98 kg Charakterystyka dla Neovent KA 2000 / KAV 2000 KA 2000 KAV 2000 P st (Pa) m 3 /h m 3 /s Waga 130 kg Standardowe wykonanie Standardowe wykonanie + kanałowy filtr kieszeniowy F8-F9 Standardowe wykonanie + nagrzewnica wodna - Poziom ciśnienia akustycznego db(a) ISO mierzony z odległości 2 m od środka central z zamontowanymi kanałami. Nazwa [m³/h] Spręż dyspozycyjny [Pa] Powyższe wartości obliczono według EN 308. Na życzenie dostępne są wymienniki o większej sprawności. [V/Hz/f] Moc silnika [W] Natężenie prądu [A] Klasa filtrów Regulator Neovent KA 1800 / KAV /50/1 6x368 2x3,20 F6 T Neovent KA 2000 / KAV /50/1 2x368 2x3,20 F6 T IGLOTECH / Rekuperacja 17

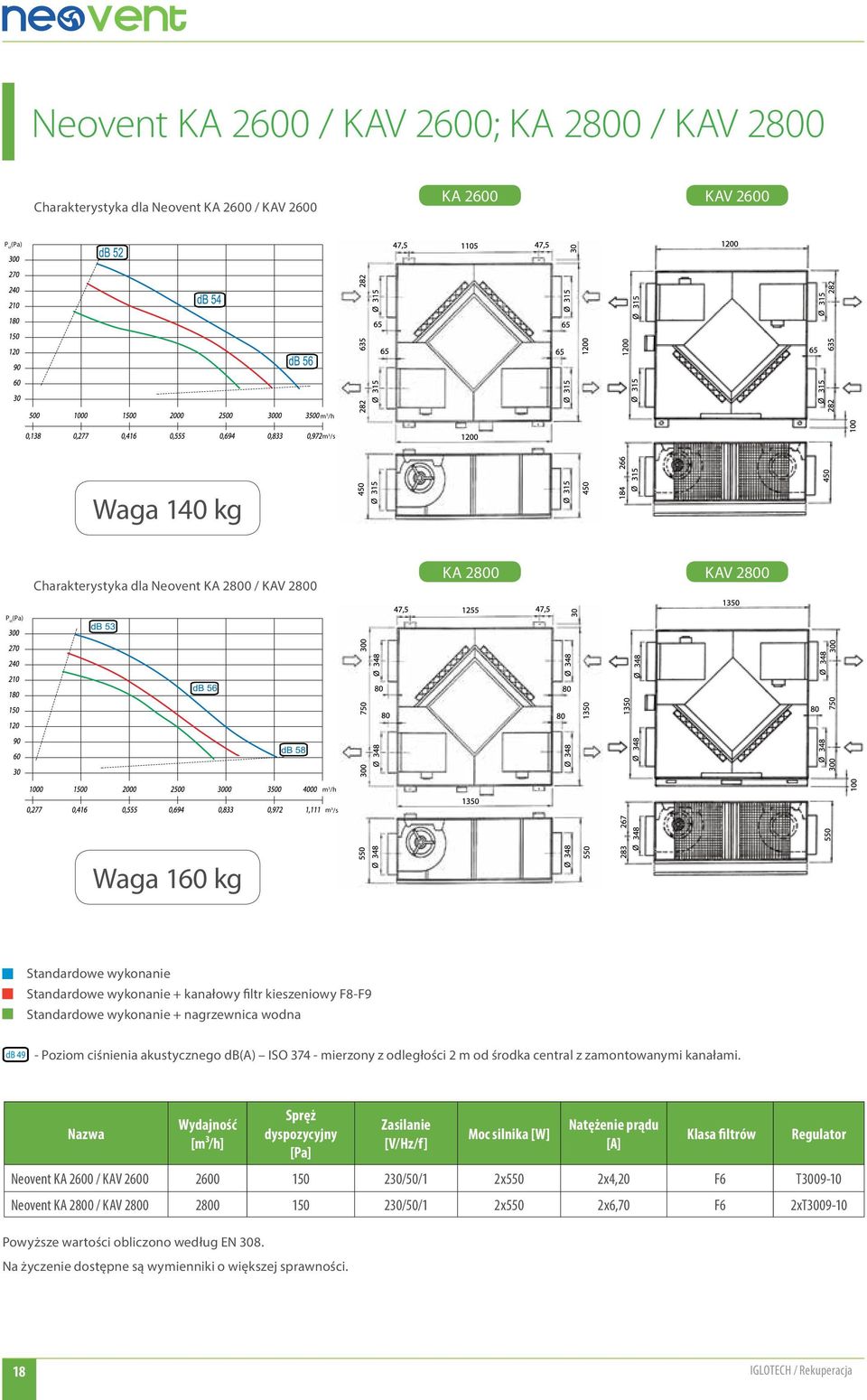

18 Neovent KA 2600 / KAV 2600; KA 2800 / KAV 2800 Charakterystyka dla Neovent KA 2600 / KAV 2600 KA 2600 KAV 2600 P st (Pa) m 3 /h m 3 /s Waga 140 kg Charakterystyka dla Neovent KA 2800 / KAV 2800 KA 2800 KAV 2800 P st (Pa) m 3 /h m 3 /s Waga 160 kg Standardowe wykonanie Standardowe wykonanie + kanałowy filtr kieszeniowy F8-F9 Standardowe wykonanie + nagrzewnica wodna - Poziom ciśnienia akustycznego db(a) ISO mierzony z odległości 2 m od środka central z zamontowanymi kanałami. Nazwa [m³/h] Spręż dyspozycyjny [Pa] Powyższe wartości obliczono według EN 308. Na życzenie dostępne są wymienniki o większej sprawności. [V/Hz/f] Moc silnika [W] Natężenie prądu [A] Klasa filtrów Regulator Neovent KA 2600 / KAV /50/1 2x550 2x4,20 F6 T Neovent KA 2800 / KAV /50/1 2x550 2x6,70 F6 2xT IGLOTECH / Rekuperacja

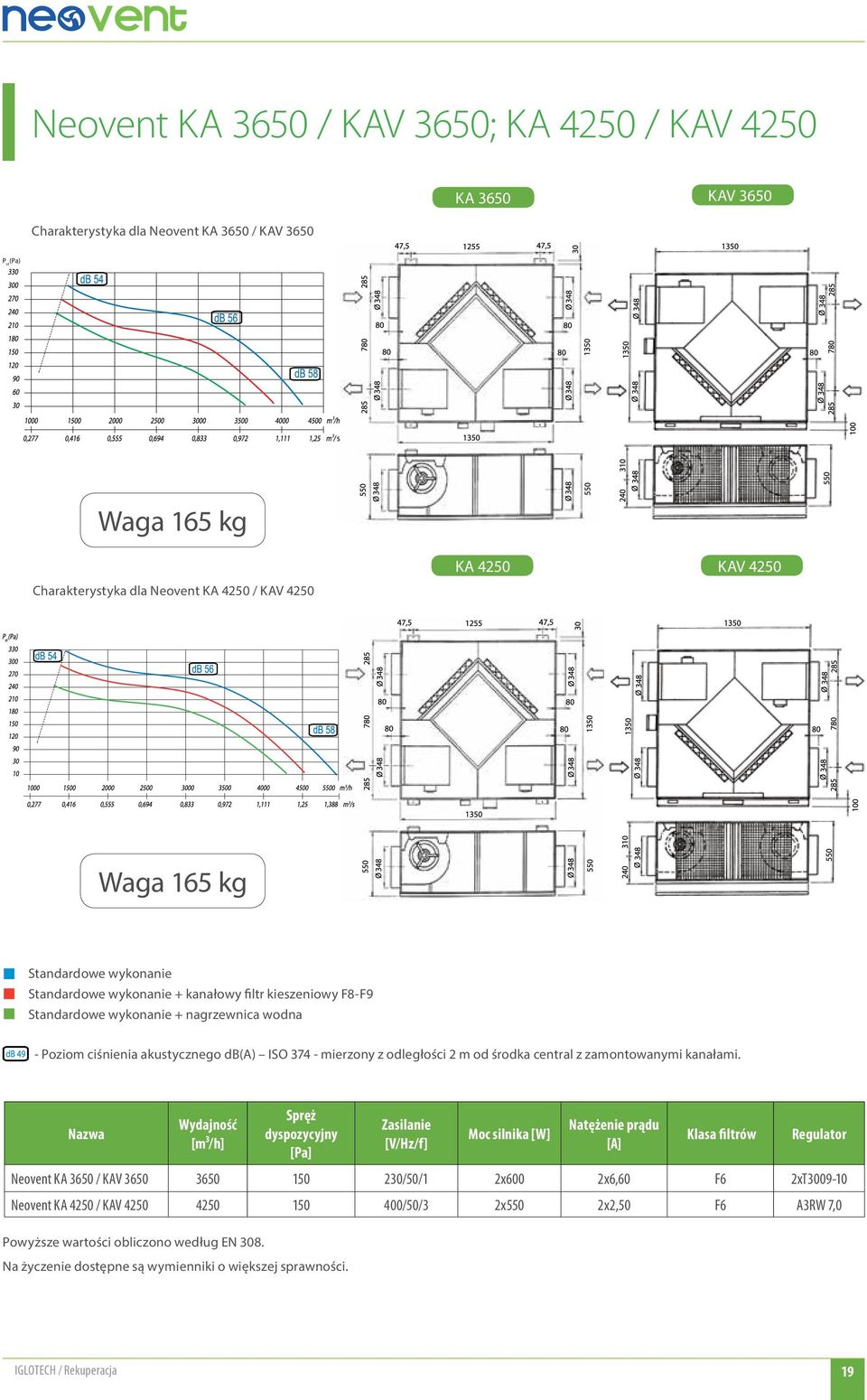

19 Neovent KA 3650 / KAV 3650; KA 4250 / KAV 4250 Charakterystyka dla Neovent KA 3650 / KAV 3650 KA 3650 KAV 3650 P st (Pa) s Waga 165 kg Charakterystyka dla Neovent KA 4250 / KAV 4250 KA 4250 KAV 4250 Waga 165 kg Standardowe wykonanie Standardowe wykonanie + kanałowy filtr kieszeniowy F8-F9 Standardowe wykonanie + nagrzewnica wodna - Poziom ciśnienia akustycznego db(a) ISO mierzony z odległości 2 m od środka central z zamontowanymi kanałami. Nazwa [m³/h] Spręż dyspozycyjny [Pa] Powyższe wartości obliczono według EN 308. Na życzenie dostępne są wymienniki o większej sprawności. [V/Hz/f] Moc silnika [W] Natężenie prądu [A] Klasa filtrów Regulator Neovent KA 3650 / KAV /50/1 2x600 2x6,60 F6 2xT Neovent KA 4250 / KAV /50/3 2x550 2x2,50 F6 A3RW 7,0 IGLOTECH / Rekuperacja 19

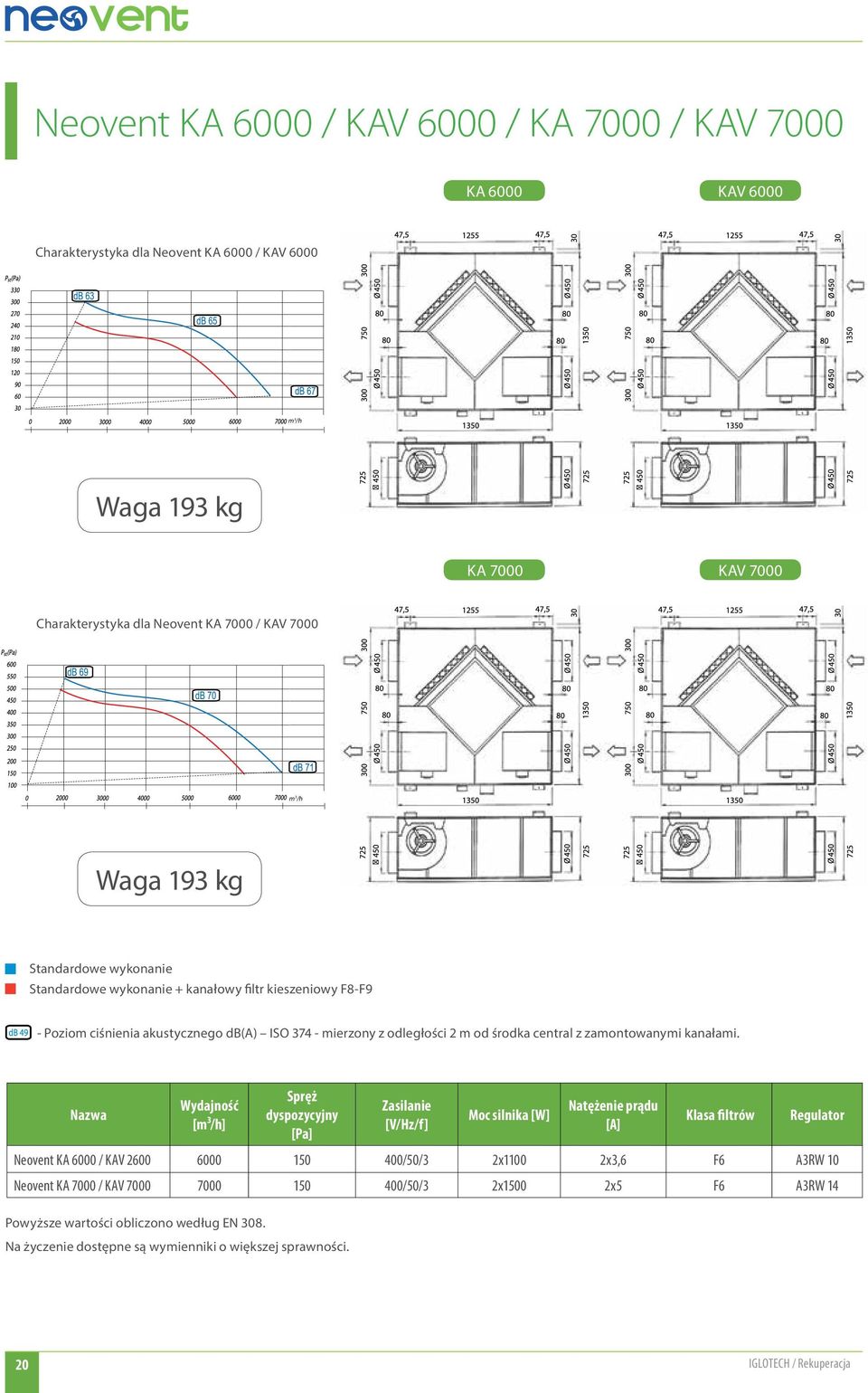

20 Neovent KA 6000 / KAV 6000 / KA 7000 / KAV 7000 KA 6000 KAV 6000 Charakterystyka dla Neovent KA 6000 / KAV 6000 m 3 /h Waga 193 kg KA 7000 KAV 7000 Charakterystyka dla Neovent KA 7000 / KAV 7000 m 3 /h Waga 193 kg Standardowe wykonanie Standardowe wykonanie + kanałowy filtr kieszeniowy F8-F9 - Poziom ciśnienia akustycznego db(a) ISO mierzony z odległości 2 m od środka central z zamontowanymi kanałami. Nazwa [m³/h] Spręż dyspozycyjny [Pa] Powyższe wartości obliczono według EN 308. Na życzenie dostępne są wymienniki o większej sprawności. [V/Hz/f] Moc silnika [W] Natężenie prądu [A] Klasa filtrów Regulator Neovent KA 6000 / KAV /50/3 2x1100 2x3,6 F6 A3RW 10 Neovent KA 7000 / KAV /50/3 2x1500 2x5 F6 A3RW IGLOTECH / Rekuperacja

21 Centrale rekuperacyjne Neovent KA..W z nagrzewnicą wodną oraz silnikiem AC Zastosowanie Zewnątrz Typ A Wewnątrz Typ B Centrale rekuperacyjne Neovent KA..W z nagrzewnicą wodną, których typoszereg liczy 9 modeli, są idealnym rozwiązaniem do odzysku ciepła w pomieszczeniach użyteczności publicznej takich, jak: bary, sale konferencyjne, lokale o małej i średniej powierzchni. Zasada działania Typ C Typ D Strumienie powietrza usuwanego z pomieszczenia przepływając przez wymiennik oddają swoje ciepło do świeżego powietrza czerpanego z zewnątrz. Ogrzane w ten sposób strumienie powietrza zewnętrznego dostarczane są do pomieszczeń. Sprawność wymiennika przekracza 50% (na zewnątrz -5 C, wewnątrz 20 C przy 50% wilgotności względnej). Sprawność odzysku do 70% Parametry konstrukcyjne Obudowa wykonana z ocynkowanej giętej blachy stalowej pokrytej od wewnątrz samogaszącym się materiałem. Okrągłe przyłącza wlotowe i wylotowe powietrza. W wersji standardowej centrala wyposażona jest w filtry kasetowe F6. Opcjonalnie dostarczane są kieszeniowe filtry F6 - F7 - F8 - F9. Wewnątrz modeli od KA 240 W do KA 940 W umieszczono 2 wentylatory promieniowe z wirującym stojanem i wirnikiem z łopatkami wygiętymi do tyłu. W modelach od KA 1350 W do KA 4150 W zastosowano wentylatory promieniowe dwustronnie ssące z łopatkami wygiętymi do przodu, z napędem bezpośrednim. Centrala wyposażona jest w aluminiowy wymiennik krzyżowy oraz nagrzewnicę wodną. Zakres natężenia przepływu powietrza wynosi od 240 do 4150 m 3 /h. Napięcie silników 230V/1F/50Hz aż do typu KA 3400 W; 400V/3F/50Hz dla KA 4150 W. Wymiennik posiada certyfikat Eurovent. Akcesoria dodatkowe Regulatory obrotów Kanałowe nagrzewnice elektryczne Chłodnice wodne wodne lub z bezpośrednim odparowaniem Kanałowe filtry kieszeniowe Na życzenie dostępne są również inne akcesoria Czujnik CO 2 Kontrola zabrudzenia filtrów IGLOTECH / Rekuperacja 21

22 Neovent KA 240 W / KA 560 W Charakterystyka dla Neovent KA 240 W NAGRZEWNICA WODNA Waga 32 kg Charakterystyka dla Neovent KA 560 W NAGRZEWNICA WODNA Waga 40 kg Standardowe wykonanie Standardowe wykonanie + kanałowy filtr kieszeniowy F8-F9 - Poziom ciśnienia akustycznego db(a) ISO mierzony z odległości 2 m od środka central z zamontowanymi kanałami. Parametry nagrzewnicy wodnej wtórnej Neovent KA 240 W Neovent KA 560 W Moc cieplna 3,90 5,42 Temperatura powietrza na wylocie C 29,4 24,3 Opory powietrza Pa Spadek ciśnienia wody kpa 0,1 0,2 Ilość rzędów 2 2 Rozstaw lamel mm 2,5 2,5 Średnica krócców 3/4 3/4 Temperatura wody na wlocie ºC Δt = 10 ºC Temperatura powietrza na wlocie 8 o C Nazwa [m³/h] Spręż dyspozycyjny [Pa] [V/Hz/f] Moc silnika [W] Natężenie prądu [A] Klasa filtrów Regulator Neovent KA 240 W /50/1 2x85 2x0,38 F6 T3009 Neovent KA 560 W /50/1 2x155 2x0,70 F6 T3009 Nagrzewnica wodna wtórna dostępna tylko dla wersji KA. Konfiguracja centrali na zapytanie (Typ A- B- C- D). Powyższe wartości obliczono według EN 308. Na życzenie dostępne są wymienniki o wyższej sprawności. 22 IGLOTECH / Rekuperacja

23 Neovent KA 940 W / KA 1350 W Charakterystyka dla Neovent KA 940 W NAGRZEWNICA WODNA Waga 65 kg Charakterystyka dla Neovent KA 1350 W NAGRZEWNICA WODNA Waga 120 kg Standardowe wykonanie Standardowe wykonanie + kanałowy filtr kieszeniowy F8-F9 - Poziom ciśnienia akustycznego db(a) ISO mierzony z odległości 2 m od środka central z zamontowanymi kanałami. Parametry nagrzewnicy wodnej wtórnej Neovent KA 940 W Neovent KA 1350 W Moc cieplna 12,6 14,5 Temperatura powietrza na wylocie C 34,2 29,8 Opory powietrza Pa Spadek ciśnienia wody kpa 3,9 0,4 Ilość rzędów 2 2 Rozstaw lamel mm 2,5 2,5 Średnica krócców 3/4 3/4 Temperatura wody na wlocie ºC Δt = 10 ºC Temperatura powietrza na wlocie 8 o C Nazwa [m³/h] Spręż dyspozycyjny [Pa] [V/Hz/f] Moc silnika [W] Natężenie prądu [A] Nagrzewnica wodna wtórna dostępna tylko dla wersji KA. Konfiguracja centrali na zapytanie (Typ A- B- C- D). Powyższe wartości obliczono według EN 308. Na życzenie dostępne są wymienniki o wyższej sprawności. Klasa filtrów Regulator Neovent KA 940 W /50/1 2x230 2x1,05 F6 T3009 Neovent KA 1350 W /50/1 2x147 2x1,50 F6 T3009 IGLOTECH / Rekuperacja 23

24 Neovent KA 1830 W / KA 2250 W Charakterystyka dla Neovent KA 1830 W NAGRZEWNICA WODNA Waga 130 kg Charakterystyka dla Neovent KA 2250 W NAGRZEWNICA WODNA Waga 140 kg Standardowe wykonanie Standardowe wykonanie + kanałowy filtr kieszeniowy F8-F9 - Poziom ciśnienia akustycznego db(a) ISO mierzony z odległości 2 m od środka central z zamontowanymi kanałami. Parametry nagrzewnicy wodnej wtórnej Neovent KA 1830 W Neovent KA 2250 W Moc cieplna 16,5 18,2 Temperatura powietrza na wylocie C 27,1 26,3 Opory powietrza Pa Spadek ciśnienia wody kpa 0,6 0,8 Ilość rzędów 2 2 Rozstaw lamel mm 2,5 2,5 Średnica krócców 3/4 3/4 Temperatura wody na wlocie ºC Δt = 10 ºC Temperatura powietrza na wlocie 8 o C Nazwa [m³/h] Spręż dyspozycyjny [Pa] [V/Hz/f] Moc silnika [W] Natężenie prądu [A] Klasa filtrów Regulator Neovent KA 1830 W /50/1 2x368 2x3,20 F6 T Neovent KA 2250 W /50/1 2x550 2x4,20 F6 T Nagrzewnica wodna wtórna dostępna tylko dla wersji KA. Konfiguracja centrali na zapytanie (Typ A- B- C- D). Powyższe wartości obliczono według EN 308. Na życzenie dostępne są wymienniki o wyższej sprawności. 24 IGLOTECH / Rekuperacja

25 Neovent KA 2500 W / KA 3400 W Charakterystyka dla Neovent KA 2500 W NAGRZEWNICA WODNA Waga 160 kg Charakterystyka dla Neovent KA 3400 W NAGRZEWNICA WODNA Waga 165 kg Standardowe wykonanie Standardowe wykonanie + kanałowy filtr kieszeniowy F8-F9 - Poziom ciśnienia akustycznego db(a) ISO mierzony z odległości 2 m od środka central z zamontowanymi kanałami. Parametry nagrzewnicy wodnej wtórnej Neovent KA 2500 W Neovent KA 3400 W Moc cieplna 29,4 32,2 Temperatura powietrza na wylocie C 33,3 31,1 Opory powietrza Pa Spadek ciśnienia wody kpa 11,8 16,6 Ilość rzędów 2 2 Rozstaw lamel mm 2,5 2,5 Średnica krócców 3/4 3/4 Temperatura wody na wlocie ºC Δt = 10 ºC Temperatura powietrza na wlocie 8 o C Nazwa [m³/h] Spręż dyspozycyjny [Pa] [V/Hz/f] Moc silnika [W] Natężenie prądu [A] Klasa filtrów Regulator Neovent KA 2500 W /50/1 2x550 2x6,70 F6 2xT Neovent KA 3400 W /50/1 2x600 2x6,60 F6 2xT Nagrzewnica wodna wtórna dostępna tylko dla wersji KA. Konfiguracja centrali na zapytanie (Typ A- B- C- D). Powyższe wartości obliczono według EN 308. Na życzenie dostępne są wymienniki o wyższej sprawności. IGLOTECH / Rekuperacja 25

26 Neovent KA 4150 W Charakterystyka dla Neovent KA 4150 W NAGRZEWNICA WODNA Waga 165 kg Standardowe wykonanie Standardowe wykonanie + kanałowy filtr kieszeniowy F8-F9 - Poziom ciśnienia akustycznego db(a) ISO mierzony z odległości 2 m od środka central z zamontowanymi kanałami. Parametry nagrzewnicy wtórnej Neovent KA 4150 W Moc cieplna 35 Temperatura powietrza na wylocie C 29,1 Opory powietrza Pa 45 Spadek ciśnienia wody kpa 22,9 Ilość rzędów 2 Rozstaw lamel mm 2,5 Średnica krócców 3/4 Temperatura wody na wlocie ºC 80 Δt = 10 ºC Temperatura powietrza na wlocie 8 o C Nazwa [m³/h] Spręż dyspozycyjny [Pa] [V/Hz/f] Moc silnika [W] Natężenie prądu [A] Klasa filtrów Regulator Neovent KA 4150 W /50/3 2x550 2x2,5 F6 A3RW 7,0 Nagrzewnica wodna wtórna dostępna tylko dla wersji KA. Konfiguracja centrali na zapytanie (Typ A- B- C- D). Powyższe wartości obliczono według EN 308. Na życzenie dostępne są wymienniki o wyższej sprawności. 26 IGLOTECH / Rekuperacja

27 Centrale rekuperacyjne Neovent KD i KDV z silnikiem BLDC Zastosowanie Centrale rekuperacyjne Neovent KD i KDV, których typoszereg liczy po 11 modeli, przeznaczone są do odzysku ciepła w pomieszczeniach użyteczności publicznej takich, jak: bary, sale konferencyjne, lokale o małej i średniej powierzchni. Zasada działania Strumienie powietrza usuwanego z pomieszczenia przepływając przez wymiennik oddają swoje ciepło do świeżego powietrza czerpanego z zewnątrz. Ogrzane w ten sposób strumienie powietrza zewnętrznego dostarczane są do pomieszczeń. Sprawność wymiennika przekracza 50% (na zewnątrz -5 C, wewnątrz 20 C przy 50% wilgotności względnej). Okrągłe króćce przyłączeniowe można zamontować na dowolnej stronie rekuperatora, ułatwiając tym samym instalację central serii KD i KDV. Sprawność odzysku do 70% Centrale Neovent KD i KDV sterowane są sygnałem 0-10 VDC. Parametry konstrukcyjne Centrale serii KD i KDV charakteryzuje niskie zużycie energii dzięki zamontowanym wentylatorom promieniowym z bezszczotkowym silnikiem prądu stałego (z ang. BRUSHLESS-DC). Zastosowanie odpowiedniej automatyki umożliwia utrzymanie stałych wartości przepływu powietrza lub ciśnienia, pomimo nieustannego wzrostu straty ciśnienia wskutek zabrudzenia filtrów. Jest to spowodowane zmienną prędkością pracy w trybie automatycznym, gdzie wbudowany w silnik (PCF) system elektroniczny nadzoruje zużycie energii elektrycznej i osiągi centrali. Wymiennik posiada certyfikat Eurovent Akcesoria dodatkowe Sterowanie ręczne Sterowanie automatyczne 0-10 VDC Nagrzewnica elektryczna Kanałowa nagrzewnica wodna, chłodnica wodna lub z bezpośrednim odparowaniem Filtry kanałowe Kontrola zabrudzenia filtrów Czujnik CO 2, temperatury lub wilgotności IGLOTECH / Rekuperacja 27

28 Karta przepływu powietrza central Neovent KD Powietrze zewnętrzne Powietrze wywiewane Powietrze wyrzucane M M Powietrze nawiewane Standardowe rozmieszczenie króćców przyłączeniowych central Neovent KD (montaż poziomy). D3 STANDARD Tylko modele Neovent KD Możliwość zmiany ustawień króćców D1 D2 D4 D5 D6 28 IGLOTECH / Rekuperacja

29 Karta przepływu powietrza central Neovent KDV Powietrze nawiewane M M Powietrze wyrzucane Powietrze wywiewane Powietrze zewnętrzne Standardowe rozmieszczenie króćców przyłączeniowych central Neovent KDV (montaż pionowy). D6 STANDARD Możliwość zmiany ustawień króćców D1 D2 D3 D4 D5 IGLOTECH / Rekuperacja 29

30 Neovent KD 470+ / KDV 470+; KD 660 / KDV 660 Charakterystyka dla Neovent KD 470+ / KDV 470+ KD 470+ KDV 470+ Waga 32 kg Charakterystyka dla Neovent KD 660 / KDV 660 KD 660 KDV 660 s Waga 34 kg Standardowe wykonanie Standardowe wykonanie + kanałowy filtr kieszeniowy F8-F9 - Poziom ciśnienia akustycznego db(a) - ISO mierzony z odległości 2 m w wolnej przestrzeni od środka central z zamontowanymi kanałami. Nazwa [m³/h] Spręż dyspozycyjny [Pa] [V/Hz/f] Moc silnika [W] Natężenie prądu [A] Klasa filtrów Neovent KD 470+ / KDV /50/1 2x90 2x1,20 F6 Neovent KD 660 / KDV /50/1 2x90 2x1,20 F6 Powyższe wartości obliczono według EN 308. Na życzenie dostępne są wymienniki o większej sprawności. 30 IGLOTECH / Rekuperacja

31 Neovent KD / KDV 1470+; KD 1500 / KDV 1500 Charakterystyka dla Neovent KD / KDV KD KDV s Waga 40 kg Charakterystyka dla Neovent KD 1500 / KDV 1500 KD 1500 KDV 1500 s Waga 65 kg Standardowe wykonanie Standardowe wykonanie + kanałowy filtr kieszeniowy F8-F9 - Poziom ciśnienia akustycznego db(a) - ISO mierzony z odległości 2 m w wolnej przestrzeni od środka central z zamontowanymi kanałami. Nazwa [m³/h] Spręż dyspozycyjny [Pa] [V/Hz/f] Moc silnika [W] Natężenie prądu [A] Klasa filtrów Neovent KD / KDV /50/1 2x320 2x3 F6 Neovent KD 1500 / KDV /50/1 2x320 2x3 F6 Powyższe wartości obliczono według EN 308. Na życzenie dostępne są wymienniki o większej sprawności. IGLOTECH / Rekuperacja 31

32 Neovent KD / KDV 1900+; KD 2250 / KDV 2250 Charakterystyka dla Neovent KD / KDV KD KDV s Waga 105 kg Charakterystyka dla Neovent KD 2250 / KDV 2250 KD 2250 KDV 2250 s Waga 120 kg Standardowe wykonanie Standardowe wykonanie + kanałowy filtr kieszeniowy F8-F9 - Poziom ciśnienia akustycznego db(a) - ISO mierzony z odległości 2 m w wolnej przestrzeni od środka central z zamontowanymi kanałami. Nazwa [m³/h] Spręż dyspozycyjny [Pa] [V/Hz/f] Moc silnika [W] Natężenie prądu [A] Klasa filtrów Neovent KD / KDV /50/1 2x310 2x3,20 F6 Neovent KD 2250 / KDV /50/1 2x310 2x3,20 F6 Powyższe wartości obliczono według EN 308. Na życzenie dostępne są wymienniki o większej sprawności. 32 IGLOTECH / Rekuperacja

33 Neovent KD / KDV 2600+; KD 2950 / KDV 2950 Charakterystyka dla Neovent KD / KDV KD KDV Waga 130 kg Charakterystyka dla Neovent KD 2950 / KDV 2950 KD 2950 KDV 2950 s Waga 140 kg Standardowe wykonanie Standardowe wykonanie + kanałowy filtr kieszeniowy F8-F9 - Poziom ciśnienia akustycznego db(a) - ISO mierzony z odległości 2 m w wolnej przestrzeni od środka central z zamontowanymi kanałami. Nazwa [m³/h] Spręż dyspozycyjny [Pa] [V/Hz/f] Moc silnika [W] Natężenie prądu [A] Klasa filtrów Neovent KD / KDV /50/1 2x560 2x5,10 F6 Neovent KD 2950 / KDV /50/1 2x560 2x5,10 F6 Powyższe wartości obliczono według EN 308. Na życzenie dostępne są wymienniki o większej sprawności. IGLOTECH / Rekuperacja 33

34 Neovent KD 3270 / KDV 3270; KD / KDV Charakterystyka dla Neovent KD 3270 / KDV 3270 KD 3270 KDV 3270 Waga 140 kg Charakterystyka dla Neovent KD / KDV KD KDV h Waga 165 kg Standardowe wykonanie Standardowe wykonanie + kanałowy filtr kieszeniowy F8-F9 - Poziom ciśnienia akustycznego db(a) - ISO mierzony z odległości 2 m w wolnej przestrzeni od środka centrali z zamontowanymi kanałami. Nazwa [m³/h] Spręż dyspozycyjny [Pa] [V/Hz/f] Moc silnika [W] Natężenie prądu [A] Klasa filtrów Neovent KD 3270 / KDV /50/1 2x560 2x5,60 F6 Neovent KD / KDV /50/1 2x560 2x4,80 F6 Powyższe wartości obliczono według EN 308. Na życzenie dostępne są wymienniki o większej sprawności. 34 IGLOTECH / Rekuperacja

35 Neovent KD 4780 / KDV 4780 Charakterystyka dla Neovent KD 4780 / KDV 4780 KD 4780 KDV 4780 s Waga 165 kg Standardowe wykonanie Standardowe wykonanie + kanałowy filtr kieszeniowy F8-F9 - Poziom ciśnienia akustycznego db(a) - ISO mierzony z odległości 2 m w wolnej przestrzeni od środka centrali z zamontowanymi kanałami. Nazwa [m³/h] Spręż dyspozycyjny [Pa] [V/Hz/f] Moc silnika [W] Natężenie prądu [A] Klasa filtrów Neovent KD 4780 / KDV /50/1 2x920 2x7,20 F6 Powyższe wartości obliczono według EN 308. Na życzenie dostępne są wymienniki o większej sprawności. IGLOTECH / Rekuperacja 35

36 Centrale rekuperacyjne Neovent KE z silnikiem EC Neovent KE Waga 30 kg Zastosowanie System wentylacji z odzyskiem ciepła Neovent KE doskonale uzupełnia instalację klimatyzacyjną, zapewniając zdrowe i świeże powietrze w pomieszczeniach. Centrale Neovent KE pozwalają usunąć zanieczyszczenia z klimatyzowanych pomieszczeń w sposób szybki i skuteczny. Zasada działania Centrale Neovent KE modyfikują temperaturę i wilgotność powietrza wprowadzanego do pomieszczeń z zewnątrz, dostosowując je do warunków panujących w pomieszczeniach. Proces ten istotnie zmniejsza pracę instalacji klimatyzacyjnej zarówno w trybie ogrzewania, jak i chłodzenia, zapewniając zdrowe i świeże powietrze w pomieszczeniach. Centrale Neovent KE charakteryzuje: uniwersalna instalacja w pozycji poziomej lub pionowej, wymiennik ciepła o średniej lub wysokiej sprawności, manualny lub automatyczny tryb pracy, liniowa kontrola ciśnienia dyspozycyjnego, silniki EC, sterowanie VDC / PWM, wyjście 10 VDC max.1,1 ma, zabezpieczenia termiczne silnika, filtry klasy F6. Akcesoria dodatkowe Sterownik Przetworniki i regulatory CO 2, wilgotności powietrza i temperatury 36 IGLOTECH / Rekuperacja

37 Parametry konstrukcyjne Charakterystyka dla Neovent KE P st (Pa) m 3 /h Model [m 3 /h] Spręż dyspozycyjny [Pa] Moc Silników [W] Natężenie prądu [A] Częstotliwość [Hz] Krzywa odniesienia Regulator KE x170 2,2 50/60 R1 DGAE KE x120 1,5 50/60 R2 DGAE KE x90 0,88 50/60 R3 DGAE Regulator DGA Regulator DGA charakteryzuje : regulacja ręczna +/ - prędkości jest wskazana na wyświetlaczu w postaci procentowej, wskaźnik temperatury wbudowany w sterowniku, regulacja automatyczna. Wersja P (PID) pozwala na zaprogramowanie temperatury użytkowej: Rekuperator zwiększa prędkość aż do osiągnięcia temperatury zadanej na panelu sterowania, wykorzystując do tego celu nagrzewnicę elektryczną wody lub temperaturę otoczenia. Ponadto, wersja P (PID) pozwala na zaprogramowanie działania w trybie dzień/noc. Na przykład: w godzinach od 22:00 do 08:00 rekuperator może pracować na poziomie o 50% niższym względem maksymalnej zadanej wartości. IGLOTECH / Rekuperacja 37

38 Centrale rekuperacyjne Neovent KAV-T z silnikiem AC POWIETRZE WYWIEWANE KONFIGURACJA SX 1 POWIETRZE ZEWNĘTRZNE POWIETRZE NAWIEWANE POWIETRZE WYRZUCANE KONFIGURACJA DX 1 POWIETRZE ZEWNĘTRZNE POWIETRZE WYWIEWANE Zastosowanie Centrale rekuperacyjne Neovent KAV-T, których typoszereg liczy 14 modeli przeznaczone są do szerokich zastosowań w budynkach użyteczności publicznej i w przemyśle. POWIETRZE WYRZUCANE POWIETRZE NAWIEWANE Parametry konstrukcyjne Obudowę wykonano z cynkowanej blachy stalowej pokrytej od wewnątrz materiałem dźwiękochłonnym. Wewnątrz umieszczono 2 wentylatory promieniowe, dwustronnie ssące z napędem pośrednim, które krzyżują strumienie powietrza w wymienniku krzyżowym wykonanym z aluminium. Centrala wyposażona jest w tacę ociekową z odprowadzeniem skroplin. POWIETRZE WYRZUCANE KONFIGURACJA DX 2 POWIETRZE NAWIEWANE W standardzie centrala dostarczana jest z filtrami kasetowymi klasy F6. Na życzenie może być dostarczona z filtrami w klasie F7 - F8 - F9. POWIETRZE ZEWNĘTRZNE POWIETRZE WYWIEWANE Zakres natężenia przepływu powietrza wynosi od 3000 do m 3 /h. Silniki elektryczne serii UNEL MEC o stopniu ochrony IP55 i klasie izolacji F. KONFIGURACJA SX 2 Wymiennik posiada certyfikat EUROVENT POWIETRZE NAWIEWANE POWIETRZE WYRZUCANE Akcesoria dodatkowe Kanałowe nagrzewnice elektryczne Kanałowe nagrzewnice wodne Kanałowe chłodnice wodne Kanałowe chłodnice z bezpośrednim odparowaniem Automatyka Na życzenie dostępne są również inne akcesoria POWIETRZE WYWIEWANE POWIETRZE ZEWNĘTRZNE 38 IGLOTECH / Rekuperacja

39 Neovent KAV-T 3000 / KAV-T 4000 Charakterystyka dla Neovent KAV-T 3000 KAV-T 3000 P st (Pa) Masa 178 kg min -1 min -1 min -1 L p db(a) Charakterystyka dla Neovent KAV-T 4000 P st (Pa) KAV-T 4000 Masa 185 kg L p db(a) min -1 min -1 min -1 Krzywa z filtrami F7 + F Pa sprężu dyspozycyjnego. Krzywa z filtrami F6 + F Pa sprężu dyspozycyjnego. Krzywa z filtrami F Pa sprężu dyspozycyjnego. L p - Poziom ciśnienia akustycznego db(a) - ISO mierzony z odległości 2m w wolnej przestrzeni od środka central z zamontowanymi kanałami Model [m 3 /h] Powietrze wywiewane [ o C] Powietrze zewnętrzne [ o C/R.H. %] Powietrze nawiewane [ o C] Sprawność [%] Moc odzysku [] KAV-T / KAV-T / KAV-T / KAV-T / 50 30,2 48 5,3 Powyższe wartości obliczono według EN 308. Na życzenie dostępne są wzmienniki o większej sprawności. Model [V/Hz/f] / ilość biegunów Natężenie prądu [A] KAV 3000 / T A 230/400/50/3 1,1 / 4 2 x 2,70 KAV 3000 / T B 230/400/50/3 1,1 / 4 2 x 2,70 KAV 3000 / T 230/400/50/3 0,75 / 4 2 x 1,80 KAV 4000 / T 230/400/50/3 1,5 / 4 2 x 3,50 KAV 4000 / T 230/400/50/3 1,1 / 4 2 x 2,70 KAV 4000 / T 230/400/50/3 0,75 / 4 2 x 1,80 IGLOTECH / Rekuperacja 39

40 Neovent KAV-T 5000 / KAV-T 6000 Charakterystyka dla Neovent KAV-T 5000 KAV-T 5000 P st (Pa) Masa 220 kg L p db(a) min -1 min -1 min -1 Charakterystyka dla Neovent KAV-T 6000 P st (Pa) KAV-T 6000 Masa 360 kg L p db(a) min -1 min -1 min -1 Krzywa z filtrami F7 + F Pa sprężu dyspozycyjnego. Krzywa z filtrami F6 + F Pa sprężu dyspozycyjnego. Krzywa z filtrami F Pa sprężu dyspozycyjnego. L p - Poziom ciśnienia akustycznego db(a) - ISO mierzony z odległości 2m w wolnej przestrzeni od środka central z zamontowanymi kanałami Model [m 3 /h] Powietrze wywiewane [ o C] Powietrze zewnętrzne [ o C/R.H %] Powietrze nawiewane [ o C] Sprawność [%] Moc odzysku [] KAV-T / 80 8, KAV-T / 50 30, KAV-T / 80 8, KAV-T / 50 30,2 47 7,2 Powyższe wartości obliczono według EN 308. Na życzenie dostępne są wzmienniki o większej sprawności. Model [V/Hz/f] / ilość biegunów Natężenie prądu [A] KAV 5000 / T 230/400/50/3 2,2 / 4 2 x 4,9 KAV 5000 / T 230/400/50/3 1,5 / 4 2 x 3,5 KAV 5000 / T 230/400/50/3 1,5 / 4 2 x 3,5 KAV 6000 / T 230/400/50/3 3 / 4 2 x 6,6 KAV 6000 / T 230/400/50/3 2,2 / 4 2 x 5,2 KAV 6000 / T 230/400/50/3 1,5 / 4 2 x 3,5 40 IGLOTECH / Rekuperacja

41 Neovent KAV-T 7000 / KAV-T 8000 Charakterystyka dla Neovent KAV-T 7000 KAV-T 7000 P st (Pa) Masa 360 kg L p db(a) min -1 min -1 min -1 Charakterystyka dla Neovent KAV-T 8000 P st (Pa) KAV-T 8000 Masa 360 kg L p db(a) min -1 min -1 min -1 Krzywa z filtrami F7 + F Pa sprężu dyspozycyjnego. Krzywa z filtrami F6 + F Pa sprężu dyspozycyjnego. Krzywa z filtrami F Pa sprężu dyspozycyjnego. L p - Poziom ciśnienia akustycznego db(a) - ISO mierzony z odległości 2m w wolnej przestrzeni od środka central z zamontowanymi kanałami Model [m 3 /h] Powietrze wywiewane [ o C] Powietrze zewnętrzne [ o C/R.H. %] Powietrze nawiewane [ o C] Sprawność [%] Moc odzysku [] KAV-T / 80 8,4 54 3,4 KAV-T / 50 30, KAV-T / 80 9, KAV-T / 50 30, Powyższe wartości obliczono według EN 308. Na życzenie dostępne są wzmienniki o większej sprawności. Model [V/Hz/f] / ilość biegunów Natężenie prądu [A] KAV 7000 / T 3 A 230/400/50/3 3 / 4 2 x 6,6 KAV 7000 / T 3 B 230/400/50/3 3 / 4 2 x 6,6 KAV 7000 / T /400/50/3 2.2 / 4 2 x 5,5 KAV 8000 / T 4 A 230/400/50/3 4 / 4 2 x 8,3 KAV 8000 / T 4 B 230/400/50/3 4 / 4 2 x 8,3 KAV 8000 / T 3 230/400/50/3 3 / 4 2 x 6,6 IGLOTECH / Rekuperacja 41

42 Neovent KAV-T 9000 / KAV-T Charakterystyka dla Neovent KAV-T 9000 KAV-T 9000 P st (Pa) Masa 380 kg min -1 min -1 min -1 L p db(a) Charakterystyka dla Neovent KAV-T P st (Pa) KAV-T Masa 450 kg min -1 min -1 min -1 L p db(a) Krzywa z filtrami F7 + F Pa sprężu dyspozycyjnego. Krzywa z filtrami F6 + F Pa sprężu dyspozycyjnego. Krzywa z filtrami F Pa sprężu dyspozycyjnego. L p - Poziom ciśnienia akustycznego db(a) - ISO mierzony z odległości 2m w wolnej przestrzeni od środka central z zamontowanymi kanałami Model [m 3 /h] Powietrze wywiewane [ o C] Powietrze zewnętrzne [ o C/R.H. %] Powietrze nawiewane [ o C] Sprawność [%] Moc odzysku [] KAV-T / KAV-T / 50 29, KAV-T / 80 7, KAV-T / 50 29, Powyższe wartości obliczono według EN 308. Na życzenie dostępne są wzmienniki o większej sprawności. Model [V/Hz/f] / ilość biegunów Natężenie prądu [A] KAV 9000 / T 3 A 230/400/50/3 4 / 4 2 x 8,3 KAV 9000 / T 3 B 230/400/50/3 4 / 4 2 x 8,3 KAV 9000 / T /400/50/3 3 / 4 2 x 6,6 KAV / T / 5.5 A 230/400/50/3 5,5 / 4 2 x 11 KAV / T / 5.5 B 230/400/50/3 5,5 / 4 2 x 11 KAV / T / 4 230/400/50/3 4 / 4 2 x 8,3 42 IGLOTECH / Rekuperacja

43 Neovent KAV-T / KAV-T Charakterystyka dla Neovent KAV-T KAV-T P st (Pa) Masa 450 kg min -1 min -1 min -1 L p db(a) Charakterystyka dla Neovent KAV-T P st (Pa) KAV-T Masa 690 kg min -1 min -1 min -1 L p db(a) Krzywa z filtrami F7 + F Pa sprężu dyspozycyjnego. Krzywa z filtrami F6 + F Pa sprężu dyspozycyjnego. Krzywa z filtrami F Pa sprężu dyspozycyjnego. L p - Poziom ciśnienia akustycznego db(a) - ISO mierzony z odległości 2m w wolnej przestrzeni od środka central z zamontowanymi kanałami Model [m 3 /h] Powietrze wywiewane [ o C] Powietrze zewnętrzne [ o C/R.H. %] Powietrze nawiewane [ o C] Sprawność [%] Moc odzysku [] KAV-T / KAV-T / 50 29, KAV-T / 80 8, KAV-T / Powyższe wartości obliczono według EN 308. Na życzenie dostępne są wzmienniki o większej sprawności. Model [V/Hz/f] / ilość biegunów Natężenie prądu [A] KAV / T / 5.5 A 230/400/50/3 5,5 / 4 2 x 11 KAV / T / 5.5 B 230/400/50/3 5,5 / 4 2 x 11 KAV / T / 4 230/400/50/3 4 / 4 2 x 8,3 KAV / T / 5.5 A 230/400/50/3 5,5 / 4 2 x 11 KAV / T / 5.5 B 230/400/50/3 5,5 / 4 2 x 11 KAV / T / 4 230/400/50/3 4 / 4 2 x 6,6 IGLOTECH / Rekuperacja 43

44 Neovent KAV-T / KAV-T Charakterystyka dla Neovent KAV-T KAV-T P st (Pa) Masa 720 kg L p db(a) min -1 min -1 min -1 Charakterystyka dla Neovent KAV-T P st (Pa) KAV-T Masa 690 kg min -1 min -1 min -1 L p db(a) Krzywa z filtrami F7 + F Pa sprężu dyspozycyjnego. Krzywa z filtrami F6 + F Pa sprężu dyspozycyjnego. Krzywa z filtrami F Pa sprężu dyspozycyjnego. L p - Poziom ciśnienia akustycznego db(a) - ISO mierzony z odległości 2m w wolnej przestrzeni od środka central z zamontowanymi kanałami Model [m 3 /h] Powietrze wywiewane [ o C] Powietrze zewnętrzne [ o C/R.H. %] Powietrze nawiewane [ o C] Sprawność [%] Moc odzysku [] KAV T / 80 7, KAV T / KAV T / KAV T / Powyższe wartości obliczono według EN 308. Na życzenie dostępne są wzmienniki o większej sprawności. Model [V/Hz/f] / ilość biegunów Natężenie prądu [A] KAV / T / 7.5 A 230/400/50/3 7,5 / 4 2 x 14,5 KAV / T / 7.5 B 230/400/50/3 7,5 / 4 2 x 14,5 KAV / T 5.5 A 230/400/50/3 5,5 / 4 2 x 11,7 KAV / T / 7.5 A 230/400/50/3 7,5 / 4 2 x 16 KAV / T / 5.5 B 230/400/50/3 5,5 / 4 2 x 11 KAV / T / 4 230/400/50/3 4 / 4 2 x 6,6 44 IGLOTECH / Rekuperacja

45 Neovent KAV-T / KAV-T P st (Pa) KAV-T Masa 720 kg L p db(a) min -1 min -1 min -1 P st (Pa) KAV-T Masa 860 kg L p db(a) min -1 min -1 min Krzywa z filtrami F7 + F Pa sprężu dyspozycyjnego. Krzywa z filtrami F6 + F Pa sprężu dyspozycyjnego. Krzywa z filtrami F Pa sprężu dyspozycyjnego L p - Poziom ciśnienia akustycznego db(a) - ISO mierzony z odległości 2m w wolnej przestrzeni od środka central z zamontowanymi kanałami Model [m 3 /h] Powietrze wywiewane [ o C] Powietrze zewnętrzne [ o C/R.H. %] Powietrze nawiewane [ o C] Sprawność [%] Moc odzysku [] KAV / 80 7, KAV / KAV / 80 6, KAV / Powyższe wartości obliczono według EN 308. Na życzenie dostępne są wzmienniki o większej sprawności. Model [V/Hz/f] / ilość biegów Natężenie prądu [A] KAV / T / 11 A 230/400/50/3 11 / 4 2 x 20,7 KAV / T / 7.5 B 230/400/50/3 7,5 / 4 2 x 14,5 KAV / T / 7.5 A 230/400/50/3 7,5 / 4 2 x 14,5 KAV / T / 11 A 230/400/50/3 11 / 4 2 x 20,7 KAV / T / 11 B 230/400/50/3 11 / 4 2 x 20,7 KAV /T / 7.5 A 230/400/50/3 7,5 / 4 2 x 14,5 IGLOTECH / Rekuperacja 45

46 Nagrzewnice elektryczne kanałowe EOKO Nagrzewnice elektryczne z typoszeregu EOKO są zaprojektowane do ogrzewania lub ogrzewania wtórnego powietrza doprowadzanego do systemów HVAC. Na przykład, nagrzewnice elektryczne EOKO są stosowane do ogrzewania wstępnego lub wtórenego powietrza w systemach wentylacyjnych z odzyskiem ciepła, ogrzewania powietrza w pomieszczeniach z zapotrzebowaniem na niezależne sterowanie temperaturą, itd. Nagrzewnicę instaluje się wewnątrz w suchym otoczeniu o temperaturze od 0 C do +30 C i wilgotności względnej do 80%. Nagrzewnica jest zaprojektowana do dostarczenia powietrza wolnego od pyłu, tłuszczu, oparów chemicznych i innych zanieczyszczeń. Temperatura powietrza na wyjściu z nagrzewnicy nie może przekraczać +40 C. Wartość stopnia ochrony osłony okablowania nagrzewnicy wynosi IP43. Obudowa nagrzewnicy jest wykonana z blachy ocynkowanej. być obliczona przy użyciu następującego wzoru: P = Q x 0,34 x Δt P - moc [ W ] Q - przepływ powietrza [ m 3 /h ] Δt - przyrost temperatury powietrza [ C ] Podstawowe parametry Nagrzewnice są dostarczane w dwóch modelach C, D różniących się wyposażeniem. Modele cechuje zintegrowany termostat bezpieczeństwa z automatycznym resetem i termostat awaryjny z resetem ręcznym, aby zapewnić maksymalny poziom bezpieczeństwa. Główne parametry Moce od 0,4 do 24,0 Średnice od 100 do 560 mm Gwarancja 36 miesięcy. Wymagana moc nagrzewnicy elektrycznej może Tabela parametrów technicznych Typ Średnica nominalna [mm] [] Napięcie [V] Podłączenie [typ] Natężenie prądu [A] Minimalny przepływ powietrza [m 3 /h] Wymiary [mm] A B C D EOKO-100-0, ,4 1x230 równoległe 1, ,0 EOKO-100-1, ,2 1x230 równoległe 5, ,3 EOKO , ,6 1x230 równoległe 7, ,7 EOKO-125-0, ,5 1x230 równoległe 2, ,6 EOKO , ,8 1x230 równoległe 3, ,6 EOKO-125-1, ,2 1x230 równoległe 5, ,7 EOKO-125-1, ,6 1x230 równoległe 7, ,8 EOKO-125-2, ,4 1x230 równoległe 10, ,1 EOKO , ,5 1x230 równoległe 2, ,4 EOKO , ,4 1x230 równoległe 10, ,9 EOKO-160-0, ,8 1x230 równoległe 3, ,0 EOKO-160-1, ,2 1x230 równoległe 5, ,0 EOKO-160-1, ,6 1x230 równoległe 7, ,3 EOKO-160-2, ,4 1x230 równoległe 10, ,3 EOKO-160-2, ,4 3x400 równoległe 3, ,5 Ciężar [kg] 46 IGLOTECH / Rekuperacja

47 Typ Średnica nominalna [mm] [] Napięcie [V] Podłączenie [typ] Natężenie prądu [A] Minimalny przepływ powietrza [m 3 /h] Wymiary [mm] A B C D EOKO-160-3, ,4 2x400 równoległe 8, ,8 EOKO ,0 2x400 równoległe 12, ,3 EOKO-160-5, ,1 3x400 trójkąt 7, ,2 EOKO ,0 2x400 równoległe 15, ,0 EOKO-200-1, ,2 1x230 równoległe 5, ,1 EOKO ,0 1x230 równoległe 8, ,5 EOKO ,0 1x230 równoległe 13, ,6 EOKO-200-3, ,4 2x400 równoległe 8, ,4 EOKO-200-3, ,6 3x400 gwiazda 5, ,8 EOKO ,0 2x400 równoległe 12, ,4 EOKO-200-5, ,1 3x400 trójkąt 7, ,1 EOKO-200-6, ,0 3x400 gwiazda 8, ,1 EOKO-200-7, ,5 3x400 trójkąt 10, ,1 EOKO-250-1, ,5 1x230 równoległe 6, ,3 EOKO ,0 1x230 równoległe 8, ,8 EOKO ,0 1x230 równoległe 13, ,8 EOKO-250-4, ,5 3x400 gwiazda 6, ,1 EOKO ,0 1x230 gwiazda 8, ,6 EOKO ,0 2x400 równoległe 15, ,8 EOKO ,0 3x400 trójkąt 13, ,6 EOKO ,2 1x230 równoległe 8, ,3 EOKO ,0 1x230 równoległe 13, ,3 EOKO ,0 2x400 równoległe 7, ,3 EOKO ,0 2x400 równoległe 12, ,3 EOKO ,0 2x400 równoległe 15, ,4 EOKO ,0 1x230 gwiazda 8, ,2 EOKO-315-7, ,8 3x400 trójkąt 10, ,2 EOKO ,0 3x400 trójkąt 13, ,2 EOKO ,0 3x400 trójkąt 20, ,2 EOKO ,0 2x400 równoległe 7, ,6 EOKO ,0 2x400 równoległe 12, ,7 EOKO ,0 2x400 równoległe 15, ,7 EOKO-355-7, ,5 3x400 trójkąt 10, ,5 EOKO ,0 3x400 trójkąt 13, ,5 EOKO ,0 3x400 trójkąt 20, ,9 EOKO ,0 3x400 trójkąt 21, ,9 EOKO ,0 1x230 równolwgłe 8, ,1 EOKO ,0 3x400 gwiazda 8, ,9 EOKO ,0 3x400 trójkąt 21, ,4 EOKO ,0 3x400 trójkąt 17, ,1 Ciężar [kg] EOKO ,0 3x400 trójkąt 34, ,8 IGLOTECH / Rekuperacja 47

48 Wykresy do określenia spadku ciśnienia Przepływ powietrza [m 3 /h] Spadek ciśnienia [Pa] Spadek ciśnienia [Pa] ø Spadek ciśnienia [Pa] Przepływ powietrza [m 3 /h] Przepływ powietrza [m 3 /h] 48 IGLOTECH / Rekuperacja

49 Spadek ciśnienia [Pa] Przepływ powietrza [m 3 /h] Spadek ciśnienia [Pa] Przepływ powietrza [m 3 /h] IGLOTECH / Rekuperacja 49

50 Montaż urządzenia Nagrzewnice EOKO można instalować w kanałach HVAC w każdej pozycji roboczej. Kierunek przepływu powietrza w nagrzewnicy nie ma znaczenia. Odległość pomiędzy nagrzewnicą i innymi elementami (łuk, wentylator, klapy itd.) musi być jednak równa podwójnej średnicy połączenia, co najmniej 500 mm. Sterowanie Wszystkie nagrzewnice muszą być zainstalowane w systemie, zapewniając: W - S - T - O - P - H - C - F - M - J - elementy grzejne termostat bezpieczeństwa (automatyczny reset) termostat awaryjny (ręczny reset) wyłącznik ochronny przed przegrzaniem jednofazowy impulsowy regulator wydajności lub termostat roboczy trójfazowy impulsowy regulator wydajności lub termostat roboczy czujnik temperatury (pokojowy lub kanałowy) lub termostat roboczy wyłącznik sterujący przepływem powietrza (presostat) wyłącznik główny bezpiecznik prędkość przepływu powietrza w nagrzewnicy równą co najmniej 2 m/s. Jeśli warunek ten nie jest spełniony, może wystąpić przegrzanie nagrzewnicy. wyłączenie nagrzewnicy w przypadku wystąpienia braku przepływu powietrza lub, jeśli przepływ spadnie poniżej wymaganej granicy. niemożliwość włączenia nagrzewnicy, jeśli powietrze nie jest dostarczane do nagrzewnicy. schładzanie po wyłączeniu nagrzewnicy. Nagrzewnice typu C Nagrzewnice elektryczne typu C nie są wyposażone w układ sterowania i wymagają zewnętrznego sterowania. Nagrzewnice typu D Nagrzewnice D są wyposażone w wewnętrzny układ sterowania, tj. wymagana temperatura powietrza może być nastawiona przy pomocy pokrętła sterującego znajdującego się na skrzynce elektrycznej nagrzewnicy. Niezbędne jest podłączenie do regulatora następujących elementów (w celu zapewnienia poprawnej pracy układu sterowania): czujnik kanałowy CKT, czujnik naścienny CPT, czujnik naścienny CPTO z regulatorem pozwalającym nastawić wymaganą temperaturę. Regulator steruje wyłącznie wydajnością nagrzewnicy. Schładzanie, regulowanie minimalnego przepływu powietrza przez nagrzewnicę i inne funkcje awaryjne i bezpieczeństwa muszą być zapewnione przez zewnętrzny układ sterowania. Schematy elektryczne Wszystkie schematy elektryczne przedstawione w katalogu technicznym są wyłącznie wskazaniem. Podczas montażu produktu, zwróć szczególną uwagę na dane znajdujące się na tabliczce znamionowej, jak również na wskazówki i schhematy naklejone bezpośrednio na produkt lub do niego załączone. 50 IGLOTECH / Rekuperacja
