OPIS PRZEDMIOTU ZAMÓWIENIA AKCESORIA I URZĄDZENIA DO SYSTEMU KONTROLI DOSTĘPU.

Transkrypt

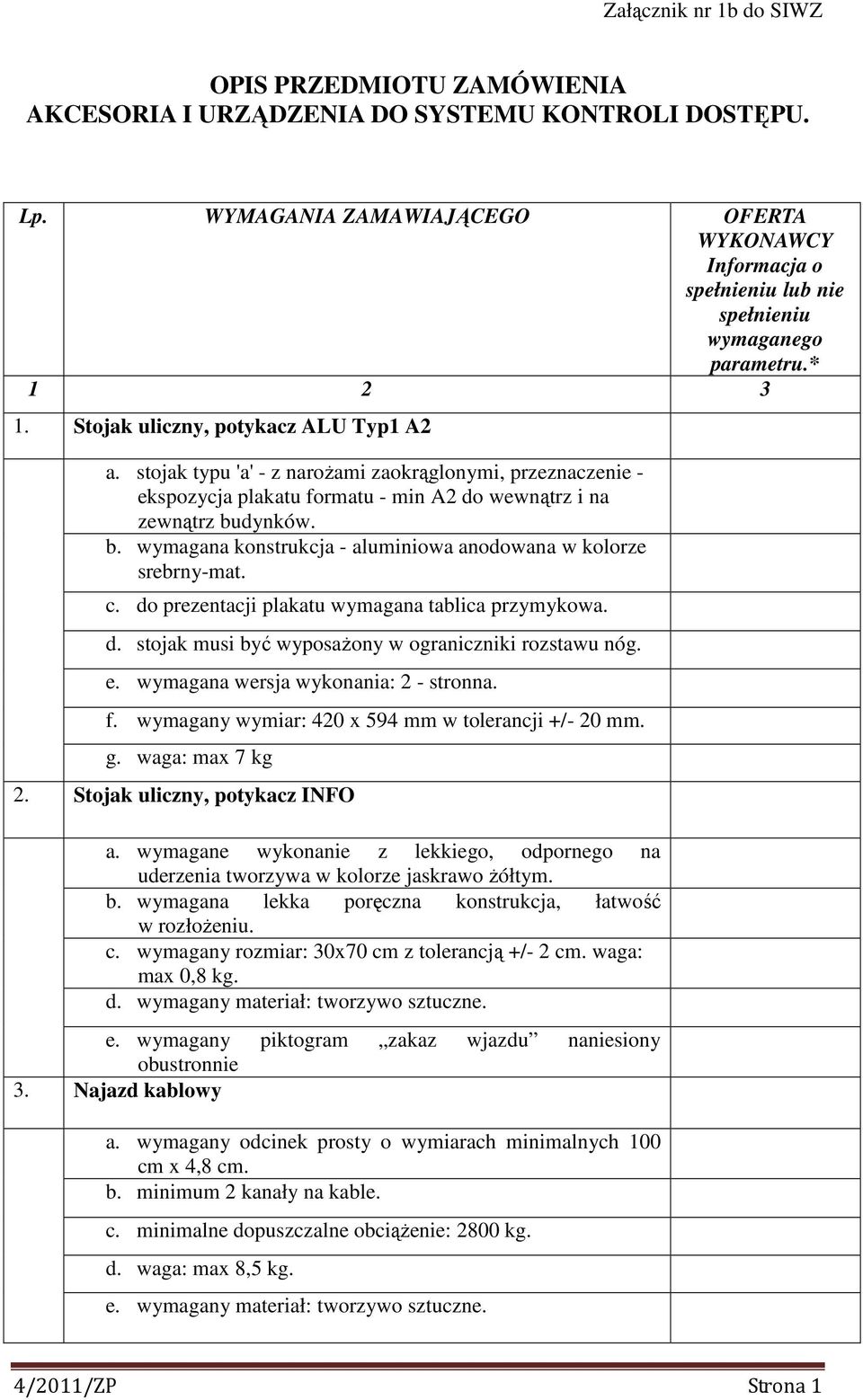

1 OPIS PRZEDMIOTU ZAMÓWIENIA AKCESORIA I URZĄDZENIA DO SYSTEMU KONTROLI DOSTĘPU. Lp. WYMAGANIA ZAMAWIAJĄCEGO OFERTA WYKONAWCY Informacja o spełnieniu lub nie spełnieniu wymaganego parametru.* Stojak uliczny, potykacz ALU Typ1 A2 a. stojak typu 'a' - z narożami zaokrąglonymi, przeznaczenie - ekspozycja plakatu formatu - min A2 do wewnątrz i na zewnątrz budynków. b. wymagana konstrukcja - aluminiowa anodowana w kolorze srebrny-mat. c. do prezentacji plakatu wymagana tablica przymykowa. d. stojak musi być wyposażony w ograniczniki rozstawu nóg. e. wymagana wersja wykonania: 2 - stronna. f. wymagany wymiar: 420 x 594 mm w tolerancji +/- 20 mm. g. waga: max 7 kg 2. Stojak uliczny, potykacz INFO a. wymagane wykonanie z lekkiego, odpornego na uderzenia tworzywa w kolorze jaskrawo żółtym. b. wymagana lekka poręczna konstrukcja, łatwość w rozłożeniu. c. wymagany rozmiar: 30x70 cm z tolerancją +/- 2 cm. waga: max 0,8 kg. d. wymagany materiał: tworzywo sztuczne. e. wymagany piktogram zakaz wjazdu naniesiony obustronnie 3. Najazd kablowy a. wymagany odcinek prosty o wymiarach minimalnych 100 cm x 4,8 cm. b. minimum 2 kanały na kable. c. minimalne dopuszczalne obciążenie: 2800 kg. d. waga: max 8,5 kg. e. wymagany materiał: tworzywo sztuczne. 4/2011/ZP Strona 1

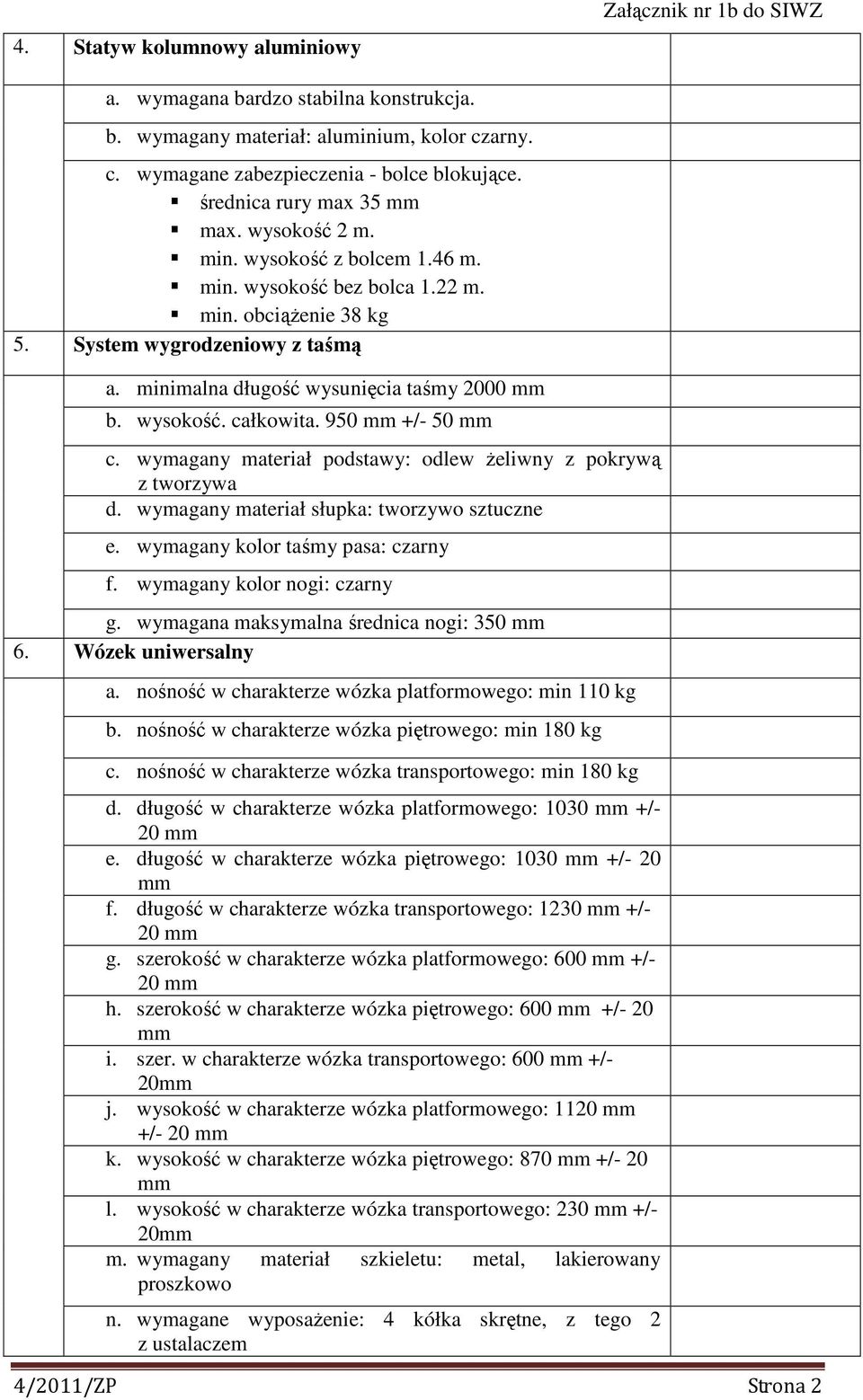

2 4. Statyw kolumnowy aluminiowy a. wymagana bardzo stabilna konstrukcja. b. wymagany materiał: aluminium, kolor czarny. c. wymagane zabezpieczenia - bolce blokujące. średnica rury max 35 mm max. wysokość 2 m. min. wysokość z bolcem 1.46 m. min. wysokość bez bolca 1.22 m. min. obciążenie 38 kg 5. System wygrodzeniowy z taśmą a. minimalna długość wysunięcia taśmy 2000 mm b. wysokość. całkowita. 950 mm +/- 50 mm c. wymagany materiał podstawy: odlew żeliwny z pokrywą z tworzywa d. wymagany materiał słupka: tworzywo sztuczne e. wymagany kolor taśmy pasa: czarny f. wymagany kolor nogi: czarny g. wymagana maksymalna średnica nogi: 350 mm 6. Wózek uniwersalny a. nośność w charakterze wózka platformowego: min 110 kg b. nośność w charakterze wózka piętrowego: min 180 kg c. nośność w charakterze wózka transportowego: min 180 kg d. długość w charakterze wózka platformowego: 1030 mm +/- 20 mm e. długość w charakterze wózka piętrowego: 1030 mm +/- 20 mm f. długość w charakterze wózka transportowego: 1230 mm +/- 20 mm g. szerokość w charakterze wózka platformowego: 600 mm +/- 20 mm h. szerokość w charakterze wózka piętrowego: 600 mm +/- 20 mm i. szer. w charakterze wózka transportowego: 600 mm +/- 20mm j. wysokość w charakterze wózka platformowego: 1120 mm +/- 20 mm k. wysokość w charakterze wózka piętrowego: 870 mm +/- 20 mm l. wysokość w charakterze wózka transportowego: 230 mm +/- 20mm m. wymagany materiał szkieletu: metal, lakierowany proszkowo n. wymagane wyposażenie: 4 kółka skrętne, z tego 2 z ustalaczem 4/2011/ZP Strona 2

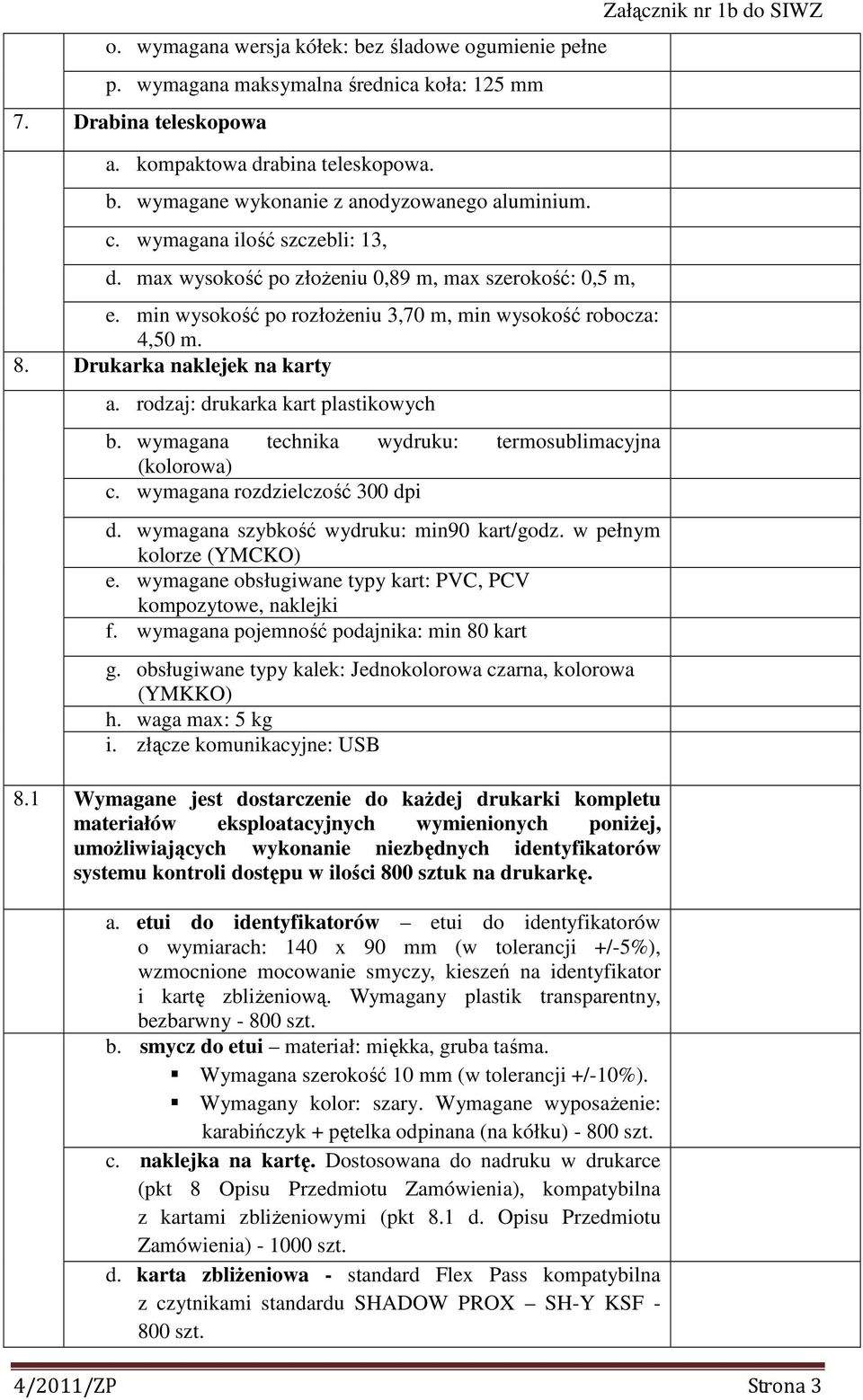

3 o. wymagana wersja kółek: bez śladowe ogumienie pełne p. wymagana maksymalna średnica koła: 125 mm 7. Drabina teleskopowa a. kompaktowa drabina teleskopowa. b. wymagane wykonanie z anodyzowanego aluminium. c. wymagana ilość szczebli: 13, d. max wysokość po złożeniu 0,89 m, max szerokość: 0,5 m, e. min wysokość po rozłożeniu 3,70 m, min wysokość robocza: 4,50 m. 8. Drukarka naklejek na karty a. rodzaj: drukarka kart plastikowych b. wymagana technika wydruku: termosublimacyjna (kolorowa) c. wymagana rozdzielczość 300 dpi d. wymagana szybkość wydruku: min90 kart/godz. w pełnym kolorze (YMCKO) e. wymagane obsługiwane typy kart: PVC, PCV kompozytowe, naklejki f. wymagana pojemność podajnika: min 80 kart g. obsługiwane typy kalek: Jednokolorowa czarna, kolorowa (YMKKO) h. waga max: 5 kg i. złącze komunikacyjne: USB 8.1 Wymagane jest dostarczenie do każdej drukarki kompletu materiałów eksploatacyjnych wymienionych poniżej, umożliwiających wykonanie niezbędnych identyfikatorów systemu kontroli dostępu w ilości 800 sztuk na drukarkę. a. etui do identyfikatorów etui do identyfikatorów o wymiarach: 140 x 90 mm (w tolerancji +/-5%), wzmocnione mocowanie smyczy, kieszeń na identyfikator i kartę zbliżeniową. Wymagany plastik transparentny, bezbarwny szt. b. smycz do etui materiał: miękka, gruba taśma. Wymagana szerokość 10 mm (w tolerancji +/-10%). Wymagany kolor: szary. Wymagane wyposażenie: karabińczyk + pętelka odpinana (na kółku) szt. c. naklejka na kartę. Dostosowana do nadruku w drukarce (pkt 8 Opisu Przedmiotu Zamówienia), kompatybilna z kartami zbliżeniowymi (pkt 8.1 d. Opisu Przedmiotu Zamówienia) szt. d. karta zbliżeniowa - standard Flex Pass kompatybilna z czytnikami standardu SHADOW PROX SH-Y KSF szt. 4/2011/ZP Strona 3

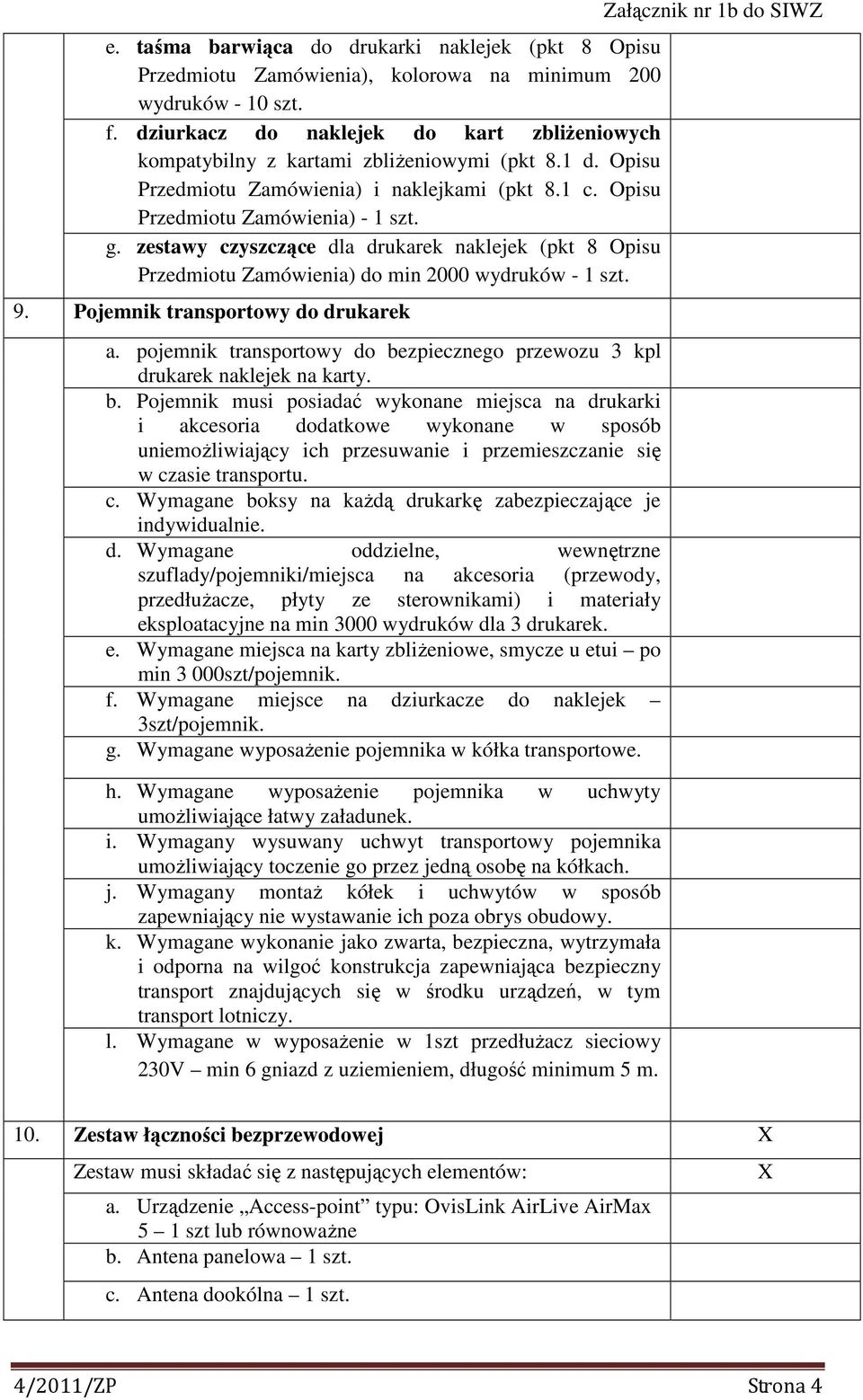

4 e. taśma barwiąca do drukarki naklejek (pkt 8 Opisu Przedmiotu Zamówienia), kolorowa na minimum 200 wydruków - 10 szt. f. dziurkacz do naklejek do kart zbliżeniowych kompatybilny z kartami zbliżeniowymi (pkt 8.1 d. Opisu Przedmiotu Zamówienia) i naklejkami (pkt 8.1 c. Opisu Przedmiotu Zamówienia) - 1 szt. g. zestawy czyszczące dla drukarek naklejek (pkt 8 Opisu Przedmiotu Zamówienia) do min 2000 wydruków - 1 szt. 9. Pojemnik transportowy do drukarek a. pojemnik transportowy do bezpiecznego przewozu 3 kpl drukarek naklejek na karty. b. Pojemnik musi posiadać wykonane miejsca na drukarki i akcesoria dodatkowe wykonane w sposób uniemożliwiający ich przesuwanie i przemieszczanie się w czasie transportu. c. Wymagane boksy na każdą drukarkę zabezpieczające je indywidualnie. d. Wymagane oddzielne, wewnętrzne szuflady/pojemniki/miejsca na akcesoria (przewody, przedłużacze, płyty ze sterownikami) i materiały eksploatacyjne na min 3000 wydruków dla 3 drukarek. e. Wymagane miejsca na karty zbliżeniowe, smycze u etui po min 3 000szt/pojemnik. f. Wymagane miejsce na dziurkacze do naklejek 3szt/pojemnik. g. Wymagane wyposażenie pojemnika w kółka transportowe. h. Wymagane wyposażenie pojemnika w uchwyty umożliwiające łatwy załadunek. i. Wymagany wysuwany uchwyt transportowy pojemnika umożliwiający toczenie go przez jedną osobę na kółkach. j. Wymagany montaż kółek i uchwytów w sposób zapewniający nie wystawanie ich poza obrys obudowy. k. Wymagane wykonanie jako zwarta, bezpieczna, wytrzymała i odporna na wilgoć konstrukcja zapewniająca bezpieczny transport znajdujących się w środku urządzeń, w tym transport lotniczy. l. Wymagane w wyposażenie w 1szt przedłużacz sieciowy 230V min 6 gniazd z uziemieniem, długość minimum 5 m. 10. Zestaw łączności bezprzewodowej X Zestaw musi składać się z następujących elementów: a. Urządzenie Access-point typu: OvisLink AirLive AirMax 5 1 szt lub równoważne b. Antena panelowa 1 szt. c. Antena dookólna 1 szt. X 4/2011/ZP Strona 4

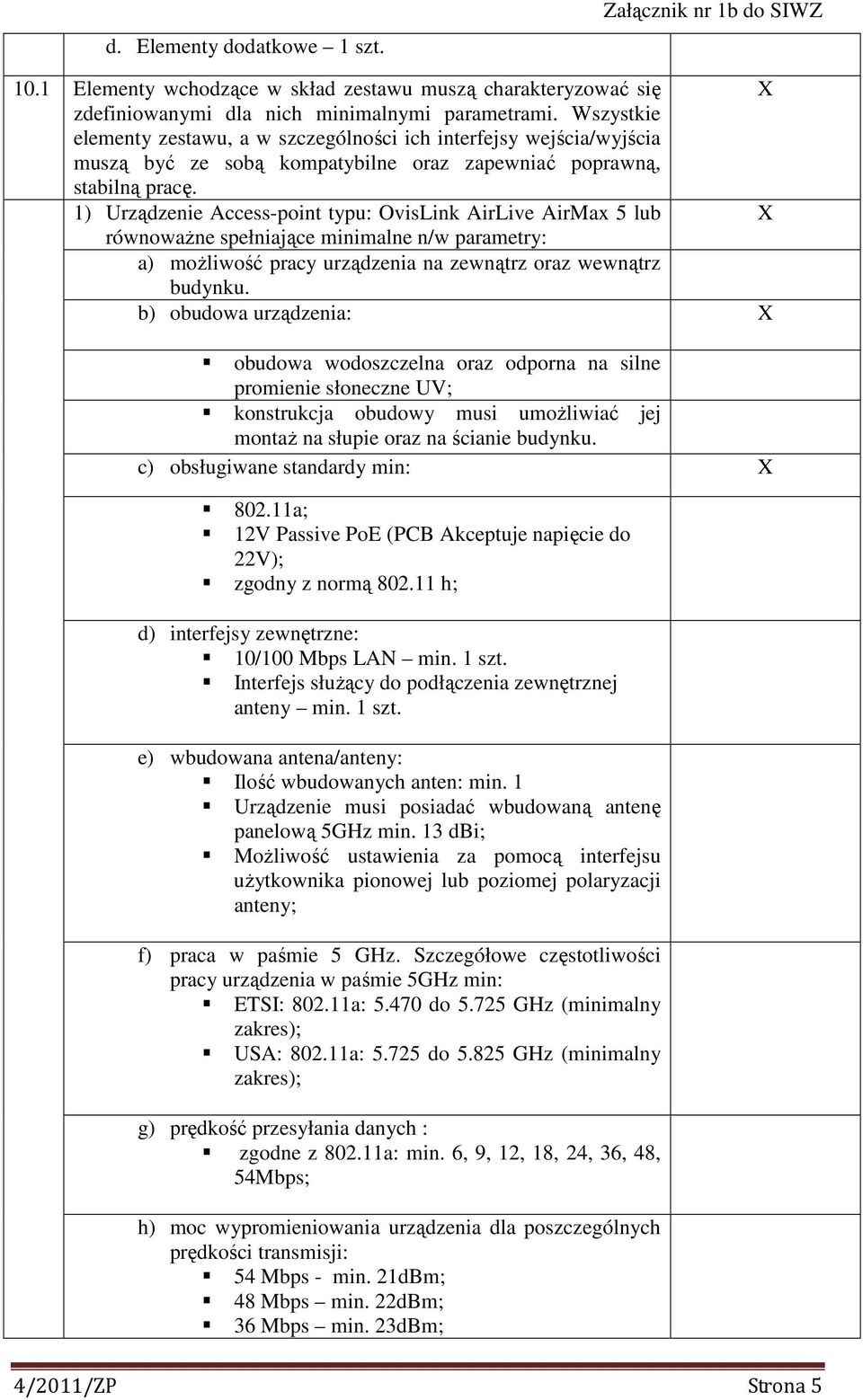

5 d. Elementy dodatkowe 1 szt Elementy wchodzące w skład zestawu muszą charakteryzować się X zdefiniowanymi dla nich minimalnymi parametrami. Wszystkie elementy zestawu, a w szczególności ich interfejsy wejścia/wyjścia muszą być ze sobą kompatybilne oraz zapewniać poprawną, stabilną pracę. 1) Urządzenie Access-point typu: OvisLink AirLive AirMax 5 lub X równoważne spełniające minimalne n/w parametry: a) możliwość pracy urządzenia na zewnątrz oraz wewnątrz budynku. b) obudowa urządzenia: X obudowa wodoszczelna oraz odporna na silne promienie słoneczne UV; konstrukcja obudowy musi umożliwiać jej montaż na słupie oraz na ścianie budynku. c) obsługiwane standardy min: X a; 12V Passive PoE (PCB Akceptuje napięcie do 22V); zgodny z normą h; d) interfejsy zewnętrzne: 10/100 Mbps LAN min. 1 szt. Interfejs służący do podłączenia zewnętrznej anteny min. 1 szt. e) wbudowana antena/anteny: Ilość wbudowanych anten: min. 1 Urządzenie musi posiadać wbudowaną antenę panelową 5GHz min. 13 dbi; Możliwość ustawienia za pomocą interfejsu użytkownika pionowej lub poziomej polaryzacji anteny; f) praca w paśmie 5 GHz. Szczegółowe częstotliwości pracy urządzenia w paśmie 5GHz min: ETSI: a: do GHz (minimalny zakres); USA: a: do GHz (minimalny zakres); g) prędkość przesyłania danych : zgodne z a: min. 6, 9, 12, 18, 24, 36, 48, 54Mbps; h) moc wypromieniowania urządzenia dla poszczególnych prędkości transmisji: 54 Mbps - min. 21dBm; 48 Mbps min. 22dBm; 36 Mbps min. 23dBm; 4/2011/ZP Strona 5

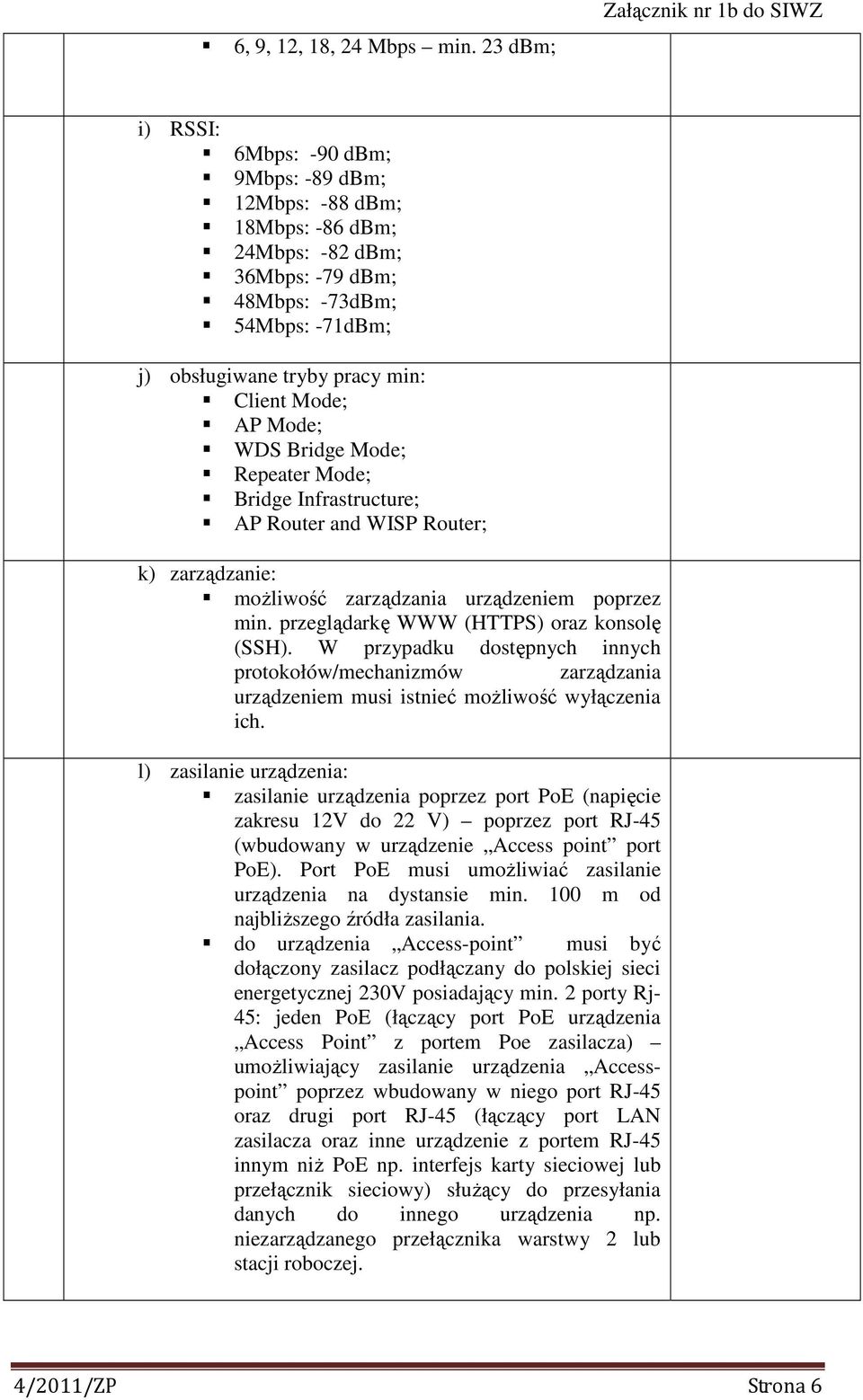

6 6, 9, 12, 18, 24 Mbps min. 23 dbm; i) RSSI: 6Mbps: -90 dbm; 9Mbps: -89 dbm; 12Mbps: -88 dbm; 18Mbps: -86 dbm; 24Mbps: -82 dbm; 36Mbps: -79 dbm; 48Mbps: -73dBm; 54Mbps: -71dBm; j) obsługiwane tryby pracy min: Client Mode; AP Mode; WDS Bridge Mode; Repeater Mode; Bridge Infrastructure; AP Router and WISP Router; k) zarządzanie: możliwość zarządzania urządzeniem poprzez min. przeglądarkę WWW (HTTPS) oraz konsolę (SSH). W przypadku dostępnych innych protokołów/mechanizmów zarządzania urządzeniem musi istnieć możliwość wyłączenia ich. l) zasilanie urządzenia: zasilanie urządzenia poprzez port PoE (napięcie zakresu 12V do 22 V) poprzez port RJ-45 (wbudowany w urządzenie Access point port PoE). Port PoE musi umożliwiać zasilanie urządzenia na dystansie min. 100 m od najbliższego źródła zasilania. do urządzenia Access-point musi być dołączony zasilacz podłączany do polskiej sieci energetycznej 230V posiadający min. 2 porty Rj- 45: jeden PoE (łączący port PoE urządzenia Access Point z portem Poe zasilacza) umożliwiający zasilanie urządzenia Accesspoint poprzez wbudowany w niego port RJ-45 oraz drugi port RJ-45 (łączący port LAN zasilacza oraz inne urządzenie z portem RJ-45 innym niż PoE np. interfejs karty sieciowej lub przełącznik sieciowy) służący do przesyłania danych do innego urządzenia np. niezarządzanego przełącznika warstwy 2 lub stacji roboczej. 4/2011/ZP Strona 6

7 m) inne parametry i cechy: możliwość regulacji szerokości kanału transmisyjnego: min. 5MHz, 10MHz, 20MHz, 40MHz; możliwość zeskanowania dostępnego pasma i wybór wolnych kanałów; wbudowany system redukcji szumów; obsługa Multiple SSID oraz VLAN ów tagowanych; obsługa QoS (802.11e WMM); wsparcie dla kodowania Wi-Fi WPA; obsługa WPA z kluczem PSK/TKIP/AES,WPA2; możliwość separacji użytkowników sieci; zgodność z protokołem SNMP v1/v2; możliwość regulacji mocy urządzenia z poziomu interfejsu użytkownika; obsługa kodowania 152-bit WEP; regulowany ACK Timeout; obsługa kodowania WEP w trybie WDS Bridge Mode; możliwość upgrade i zapisu konfiguracji z poziomu panelu Web możliwość wspólnej pracy min. 8 urządzeń Access-point w trybie WDS Bridge Mode ; wbudowany w obudowę przycisk RESET umożliwiający przywrócenie domyślnych, fabrycznych ustawień urządzenia. urządzenie musi posiadać widoczne na obudowie diody LED wyświetlające informacje o: sile sygnału, aktywności połączenia oraz stanie zasilania urządzenia. n) certyfikaty: posiada certyfikat lub deklarację zgodności CE; o) inne urządzenie musi być dostarczone z instrukcją. 2) Antena panelowa parametry: X a) antena musi pracować w zakresie wszystkich częstotliwości obsługiwanych przez urządzenie Access- Point. b) zakres częstotliwości obsługiwanych: 5100 MHz MHz (min. zakres); c) regulacja nachylenia min.: +/- 10 stopni; d) zysk: min. 23 dbi +/- 0.5 db; e) złącze kompatybilne z urządzeniem Access-Point ; f) w zestawie musi być dołączony uchwyt mocujący z regulacją kąta nachylenia. Uchwyt mocujący kompatybilny z stojakiem z masztem rozsuwanym. g) polaryzacja liniowa: V oraz H; h) waga: max. 3 kg; 3) Antena dookólna parametry: 4/2011/ZP Strona 7

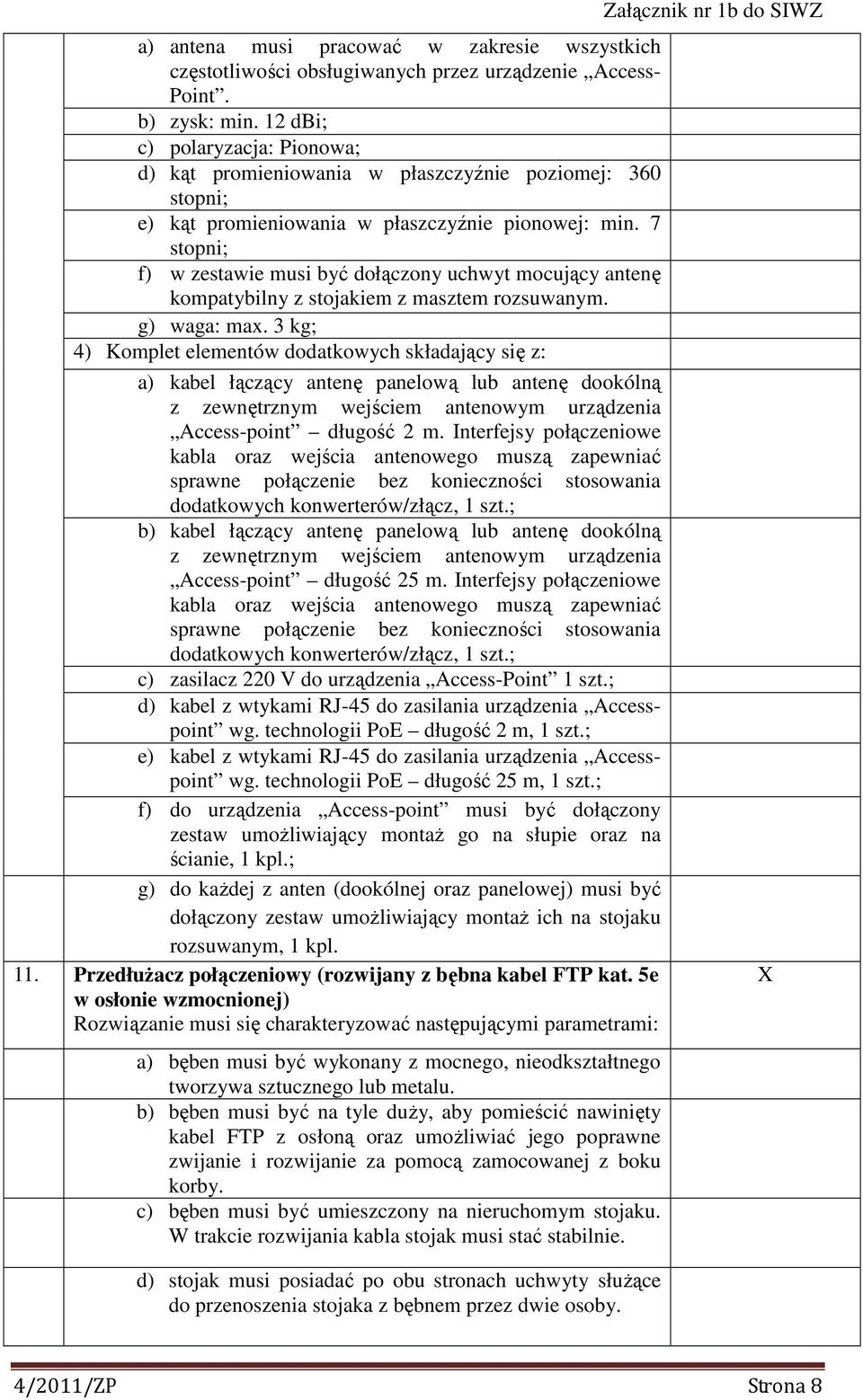

8 a) antena musi pracować w zakresie wszystkich częstotliwości obsługiwanych przez urządzenie Access- Point. b) zysk: min. 12 dbi; c) polaryzacja: Pionowa; d) kąt promieniowania w płaszczyźnie poziomej: 360 stopni; e) kąt promieniowania w płaszczyźnie pionowej: min. 7 stopni; f) w zestawie musi być dołączony uchwyt mocujący antenę kompatybilny z stojakiem z masztem rozsuwanym. g) waga: max. 3 kg; 4) Komplet elementów dodatkowych składający się z: a) kabel łączący antenę panelową lub antenę dookólną z zewnętrznym wejściem antenowym urządzenia Access-point długość 2 m. Interfejsy połączeniowe kabla oraz wejścia antenowego muszą zapewniać sprawne połączenie bez konieczności stosowania dodatkowych konwerterów/złącz, 1 szt.; b) kabel łączący antenę panelową lub antenę dookólną z zewnętrznym wejściem antenowym urządzenia Access-point długość 25 m. Interfejsy połączeniowe kabla oraz wejścia antenowego muszą zapewniać sprawne połączenie bez konieczności stosowania dodatkowych konwerterów/złącz, 1 szt.; c) zasilacz 220 V do urządzenia Access-Point 1 szt.; d) kabel z wtykami RJ-45 do zasilania urządzenia Accesspoint wg. technologii PoE długość 2 m, 1 szt.; e) kabel z wtykami RJ-45 do zasilania urządzenia Accesspoint wg. technologii PoE długość 25 m, 1 szt.; f) do urządzenia Access-point musi być dołączony zestaw umożliwiający montaż go na słupie oraz na ścianie, 1 kpl.; g) do każdej z anten (dookólnej oraz panelowej) musi być dołączony zestaw umożliwiający montaż ich na stojaku rozsuwanym, 1 kpl. 11. Przedłużacz połączeniowy (rozwijany z bębna kabel FTP kat. 5e w osłonie wzmocnionej) Rozwiązanie musi się charakteryzować następującymi parametrami: X a) bęben musi być wykonany z mocnego, nieodkształtnego tworzywa sztucznego lub metalu. b) bęben musi być na tyle duży, aby pomieścić nawinięty kabel FTP z osłoną oraz umożliwiać jego poprawne zwijanie i rozwijanie za pomocą zamocowanej z boku korby. c) bęben musi być umieszczony na nieruchomym stojaku. W trakcie rozwijania kabla stojak musi stać stabilnie. d) stojak musi posiadać po obu stronach uchwyty służące do przenoszenia stojaka z bębnem przez dwie osoby. 4/2011/ZP Strona 8

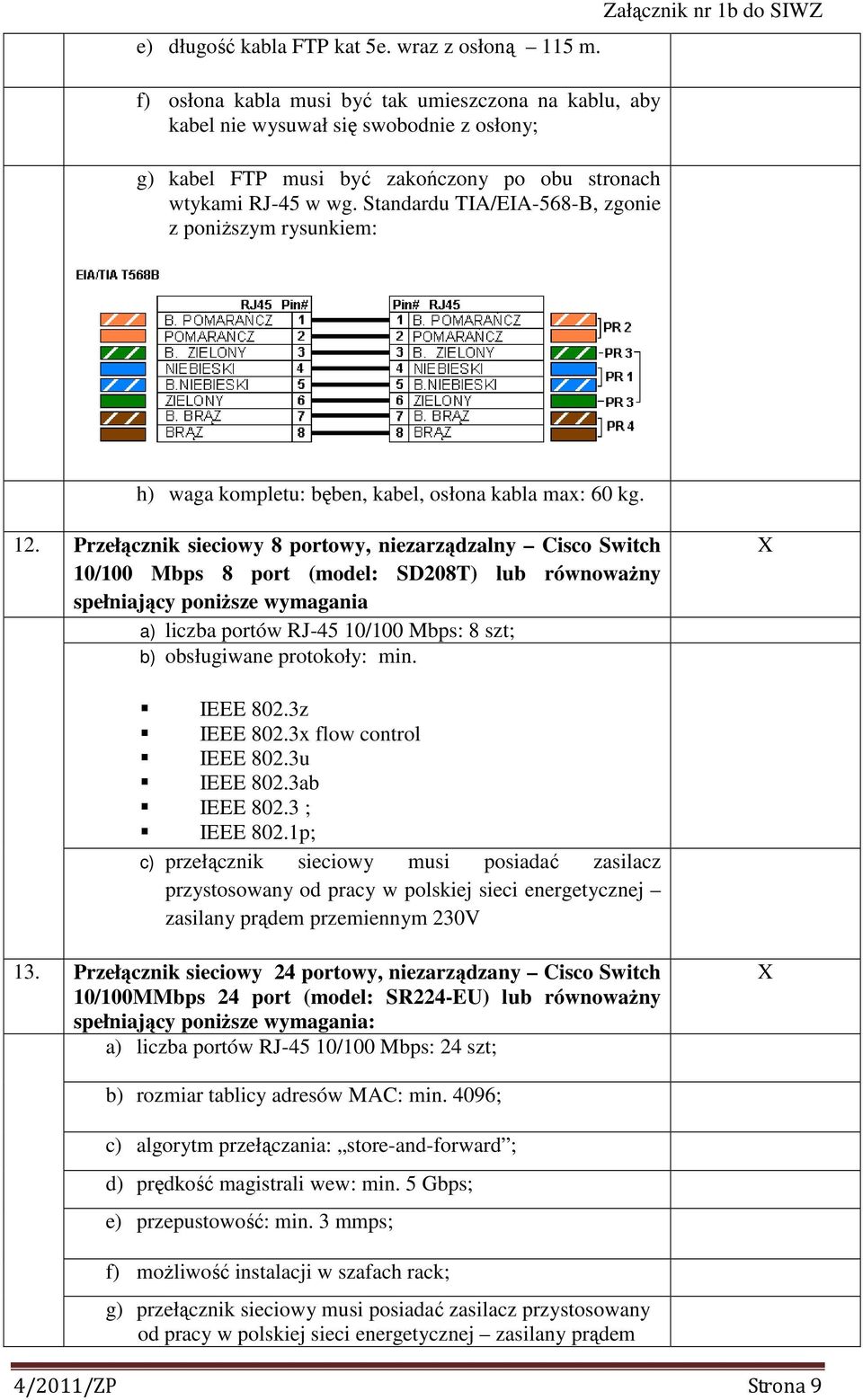

9 e) długość kabla FTP kat 5e. wraz z osłoną 115 m. f) osłona kabla musi być tak umieszczona na kablu, aby kabel nie wysuwał się swobodnie z osłony; g) kabel FTP musi być zakończony po obu stronach wtykami RJ-45 w wg. Standardu TIA/EIA-568-B, zgonie z poniższym rysunkiem: h) waga kompletu: bęben, kabel, osłona kabla max: 60 kg. 12. Przełącznik sieciowy 8 portowy, niezarządzalny Cisco Switch 10/100 Mbps 8 port (model: SD208T) lub równoważny spełniający poniższe wymagania a) liczba portów RJ-45 10/100 Mbps: 8 szt; b) obsługiwane protokoły: min. X IEEE 802.3z IEEE 802.3x flow control IEEE 802.3u IEEE 802.3ab IEEE ; IEEE 802.1p; c) przełącznik sieciowy musi posiadać zasilacz przystosowany od pracy w polskiej sieci energetycznej zasilany prądem przemiennym 230V 13. Przełącznik sieciowy 24 portowy, niezarządzany Cisco Switch 10/100MMbps 24 port (model: SR224-EU) lub równoważny spełniający poniższe wymagania: a) liczba portów RJ-45 10/100 Mbps: 24 szt; X b) rozmiar tablicy adresów MAC: min. 4096; c) algorytm przełączania: store-and-forward ; d) prędkość magistrali wew: min. 5 Gbps; e) przepustowość: min. 3 mmps; f) możliwość instalacji w szafach rack; g) przełącznik sieciowy musi posiadać zasilacz przystosowany od pracy w polskiej sieci energetycznej zasilany prądem 4/2011/ZP Strona 9

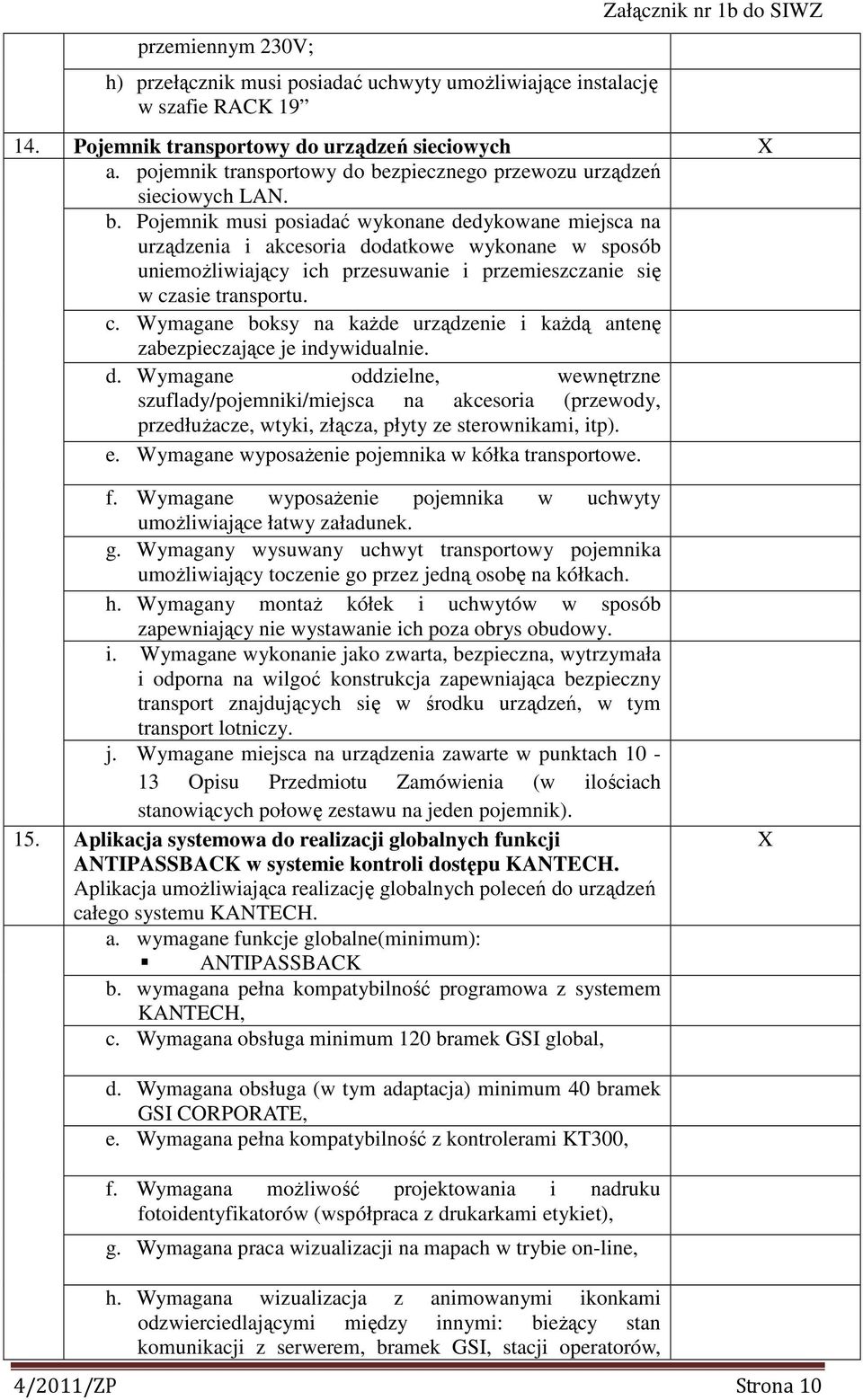

10 przemiennym 230V; h) przełącznik musi posiadać uchwyty umożliwiające instalację w szafie RACK Pojemnik transportowy do urządzeń sieciowych X a. pojemnik transportowy do bezpiecznego przewozu urządzeń sieciowych LAN. b. Pojemnik musi posiadać wykonane dedykowane miejsca na urządzenia i akcesoria dodatkowe wykonane w sposób uniemożliwiający ich przesuwanie i przemieszczanie się w czasie transportu. c. Wymagane boksy na każde urządzenie i każdą antenę zabezpieczające je indywidualnie. d. Wymagane oddzielne, wewnętrzne szuflady/pojemniki/miejsca na akcesoria (przewody, przedłużacze, wtyki, złącza, płyty ze sterownikami, itp). e. Wymagane wyposażenie pojemnika w kółka transportowe. f. Wymagane wyposażenie pojemnika w uchwyty umożliwiające łatwy załadunek. g. Wymagany wysuwany uchwyt transportowy pojemnika umożliwiający toczenie go przez jedną osobę na kółkach. h. Wymagany montaż kółek i uchwytów w sposób zapewniający nie wystawanie ich poza obrys obudowy. i. Wymagane wykonanie jako zwarta, bezpieczna, wytrzymała i odporna na wilgoć konstrukcja zapewniająca bezpieczny transport znajdujących się w środku urządzeń, w tym transport lotniczy. j. Wymagane miejsca na urządzenia zawarte w punktach Opisu Przedmiotu Zamówienia (w ilościach stanowiących połowę zestawu na jeden pojemnik). 15. Aplikacja systemowa do realizacji globalnych funkcji ANTIPASSBACK w systemie kontroli dostępu KANTECH. Aplikacja umożliwiająca realizację globalnych poleceń do urządzeń całego systemu KANTECH. a. wymagane funkcje globalne(minimum): ANTIPASSBACK b. wymagana pełna kompatybilność programowa z systemem KANTECH, c. Wymagana obsługa minimum 120 bramek GSI global, X d. Wymagana obsługa (w tym adaptacja) minimum 40 bramek GSI CORPORATE, e. Wymagana pełna kompatybilność z kontrolerami KT300, f. Wymagana możliwość projektowania i nadruku fotoidentyfikatorów (współpraca z drukarkami etykiet), g. Wymagana praca wizualizacji na mapach w trybie on-line, h. Wymagana wizualizacja z animowanymi ikonkami odzwierciedlającymi między innymi: bieżący stan komunikacji z serwerem, bramek GSI, stacji operatorów, 4/2011/ZP Strona 10

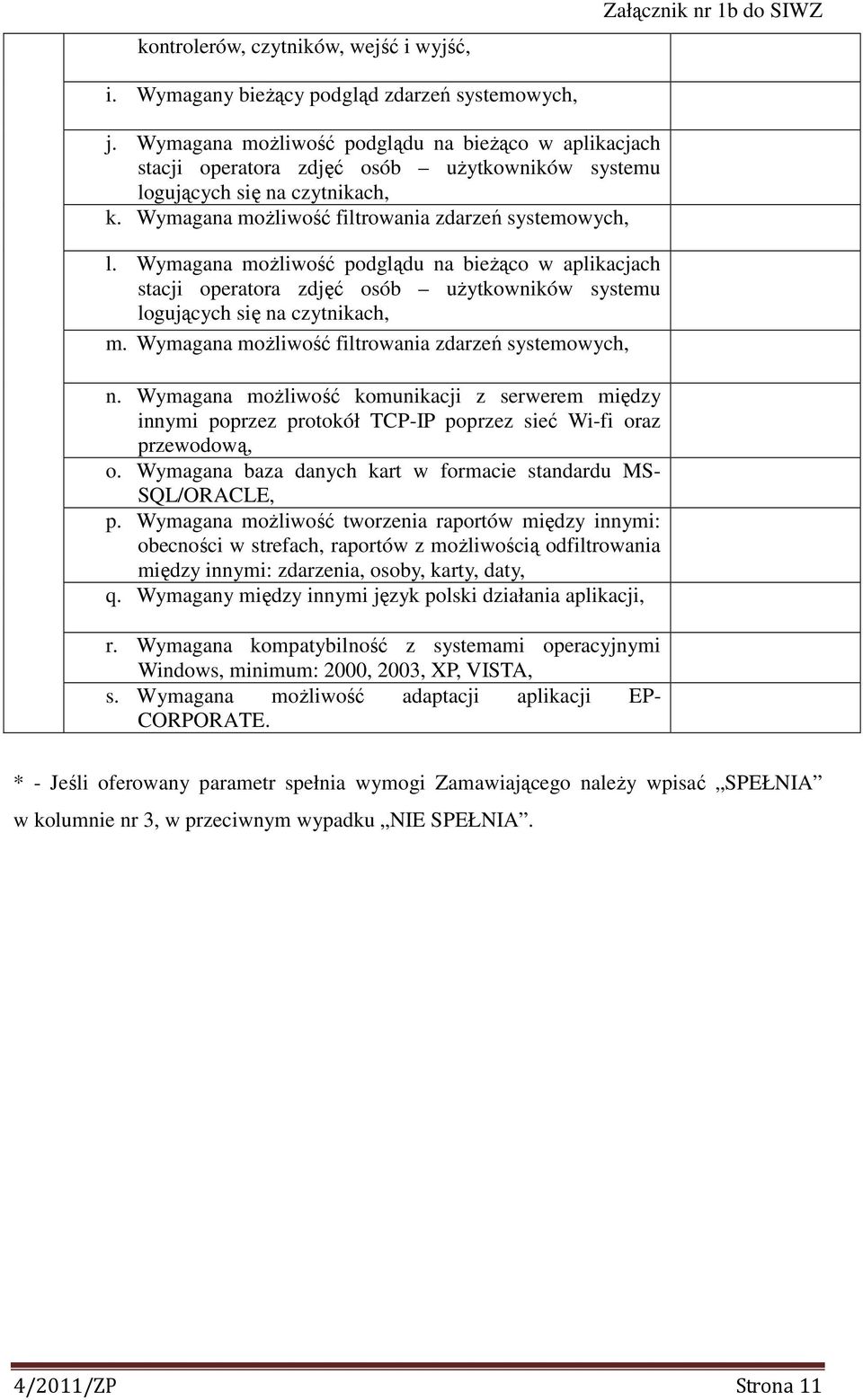

11 kontrolerów, czytników, wejść i wyjść, i. Wymagany bieżący podgląd zdarzeń systemowych, j. Wymagana możliwość podglądu na bieżąco w aplikacjach stacji operatora zdjęć osób użytkowników systemu logujących się na czytnikach, k. Wymagana możliwość filtrowania zdarzeń systemowych, l. Wymagana możliwość podglądu na bieżąco w aplikacjach stacji operatora zdjęć osób użytkowników systemu logujących się na czytnikach, m. Wymagana możliwość filtrowania zdarzeń systemowych, n. Wymagana możliwość komunikacji z serwerem między innymi poprzez protokół TCP-IP poprzez sieć Wi-fi oraz przewodową, o. Wymagana baza danych kart w formacie standardu MS- SQL/ORACLE, p. Wymagana możliwość tworzenia raportów między innymi: obecności w strefach, raportów z możliwością odfiltrowania między innymi: zdarzenia, osoby, karty, daty, q. Wymagany między innymi język polski działania aplikacji, r. Wymagana kompatybilność z systemami operacyjnymi Windows, minimum: 2000, 2003, XP, VISTA, s. Wymagana możliwość adaptacji aplikacji EP- CORPORATE. * - Jeśli oferowany parametr spełnia wymogi Zamawiającego należy wpisać SPEŁNIA w kolumnie nr 3, w przeciwnym wypadku NIE SPEŁNIA. 4/2011/ZP Strona 11
