1 A WIRTGEN GROUP COMPANY Paleta produktów 2018

2 Dokładna klasyfikacja, lepsza orientacja! Uchodząca za jedyną w swoim rodzaju, kompletna i na zimno dla każdego zadania z zakresu budowy Mini Class, Compact Class, Universal Class, Dzięki temu będą Państwo mieli pewność, paleta produktów firmy VÖGELE. dróg nasi klienci znajdą odpowiednią maszynę z Highway Class i Special Class oto nazwy pięciu że optymalnie dobiorą Państwo maszynę do W przypadku budowy drogi osiedlowej, autostrady, naszego programu. klas produktów, jakie obejmuje nasza paleta. budowlanych wyzwań, jakie na Was czekają. lotniska, toru wyścigowego, dla projektów Nasza kwalifikacja produktów ułatwia szybsze Nasz podział produktów gwarantuje pełną realizowanych od podstaw oraz przy renowacjach, zorientowanie się w rozbudowanej ofercie. przejrzystość. do układania grubych i cienkich warstw, na gorąco 2 3

3 Zestawienie produktów Mini Class Universal Class Seria SUPER SUPER 700-3(i) Układarki gąsienicowe Maksymalna szerokość układania 3,2 m Maksymalna wydajność układania 250 t/h Strona podstawowa 6,2 t 1,2 m 12 Seria SUPER SUPER (i) Układarki gąsienicowe i R 18 PE SU Strona 19,4 t podstawowa 2,55 m 36 17,8 t podstawowa 2,55 m 38 SUPER (i) Układarki kołowe SUPER 800-3(i) Układarki gąsienicowe Maksymalna szerokość układania 3,5 m Maksymalna wydajność układania 300 t/h Maksymalna szerokość układania 10,0 m Maksymalna wydajność układania 700 t/h podstawowa 6,6 t 1,2 m Maksymalna szerokość układania 8,0 m Maksymalna wydajność układania 700 t/h 14 Compact Class Highway Class Seria SUPER Strona SUPER (i) Układarki gąsienicowe Maksymalna szerokość układania 4,2 m Maksymalna wydajność układania 300 t/h 10,2 t podstawowa 1,85 m 18 Seria SUPER SUPER (i) Układarki gąsienicowe i R 19 PE SU 10,0 t podstawowa 1,85 m Maksymalna szerokość układania 8,6 m Maksymalna wydajność układania 1400 t/h 20 SUPER i 10,6 t podstawowa 1,85 m Maksymalna szerokość układania 7,75 m Maksymalna wydajność układania 1400 t/h 22 SUPER i 22,25 t podstawowa 3,0 m 44 21,25 t podstawowa 3,0 m 46 21,9 t podstawowa 2,55 m 48 podstawowa 50 SUPER (i) Układarki gąsienicowe SUPER (i) Układarki kołowe Maksymalna szerokość układania 4,5 m Maksymalna wydajność układania 250 t/h 42 SUPER (i) Układarki kołowe SUPER (i) Układarki gąsienicowe Maksymalna szerokość układania 5,0 m Maksymalna wydajność układania 350 t/h Strona 20,9 t podstawowa 2,55 m SUPER (i) Układarki gąsienicowe SUPER (i) Układarki kołowe Maksymalna szerokość układania 4,2 m Maksymalna wydajność układania 200 t/h Maksymalna szerokość układania 11,0 m Maksymalna wydajność układania 900 t/h 10,5 t podstawowa 1,85 m i R 21 PE SU 24 Maksymalna szerokość układania 13,0 m Maksymalna wydajność układania 1100t /h SUPER Układarka gąsienicowa Maksymalna szerokość układania 16,0 m Maksymalna wydajność układania 1600 t/h Universal Class Seria SUPER SUPER (i) Układarki gąsienicowe Maksymalna szerokość układania 7,5 m* Maksymalna wydajność układania 600 t/h Strona 18,1 t podstawowa 2,55 m 28 17,5 t podstawowa 2,55 m Special Class Seria SUPER SUPER (i) Układarki kołowe Maksymalna szerokość układania 7,0 m Maksymalna wydajność układania 600 t/h Maksymalna szerokość układania 5,95 m Maksymalna wydajność układania 700 t/h Maksymalna szerokość skrapiania 6,0 m Maksymalna wydajność układania 700 t/h 30 SUPER i 22,0 t podstawowa 2,55 m 54 SUPER i IP Rozściełacz do układania warstwy wiążącej w technologii InLine Pave 18,3 t podstawowa 2,59 m Maksymalna szerokość układania -3i 17,3 t podstawowa 2,59 m 8,5 m IP 00 R PE SU 32 Seria PowerFeeder SUPER (i) Układarki kołowe Maksymalna szerokość układania 5,95 m Maksymalna wydajność układania 700 t/h Strona SUPER (i) SprayJet SUPER (i) Układarki gąsienicowe SUPER i 28,7 t 3,0 m 21 Maksymalna wydajność układania 1100 t/h 28,1 t podstawowa 2,55 m 56 MT (i) Standard PowerFeeder (Podajnik masy) Maksymalna wydajność 1200 t/h 34 podstawowa 19,2 t 3,0 m 58 podstawowa 23,8 t 3,0 m 60 MT (i) Offset PowerFeeder (Podajnik masy) Maksymalna wydajność 4 * Szerokości robocze 7,0 m i 7,5 m są dostępne z wyposażeniem dodatkowym na zamówienie t/h 5

4 Maszyny generacji Kreska 3 są gotowe 1 Rozwojowi maszyn typu Kreska 3 przyświecał głównie cel stworzenia bardzo nowoczesnego, a zarazem niedrogiego w eksploatacji rozściełacza, który będzie też w stanie przyczynić się do ochrony środowiska. Dzięki VÖGELE EcoPlus maszyny są oszczędne, czyste i ciche. Te i inne właściwości maszyn Kreska 3 * sprawiają, że są to najnowocześniejsze i najbardziej innowacyjne maszyny tego rodzaju na rynku, które ponadto posiadają najlepszą koncepcję obsługi * Dostępne funkcje mogą się zmieniać w zależności od modelu maszyny. 1 PaveDock Assistant Maksymalne bezpieczeństwo procesu zasypywania kosza 2 Funkcje AutoSet Plus Bezpieczne przejazdy i zapis indywidualnych programów układania 3 Koncepcja obsługi ErgoPlus 3 Szczyt doskonałości, jeżeli chodzi o obsługę układarki 4 Nowoczesny design, wydajna technika Gwarantowane utrzymanie wysokiej wartości maszyny przez długi czas 5 Pakiet redukcji emisji VÖGELE EcoPlus Mniejsze zużycie paliwa, niższa emisja, niższe koszty 6 Technologia stołu na wyższym poziomie Maksymalna precyzja i wygodna obsługa 7 Belki dociskowe PaveDock Neutralizują zderzenia z wywrotkami 8 Pivot Steer Bardzo mały promień skrętu układarek kołowych generacji Kreska 3 6 7

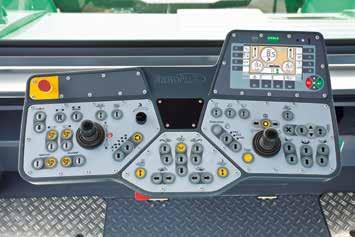

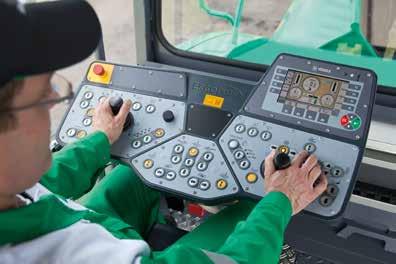

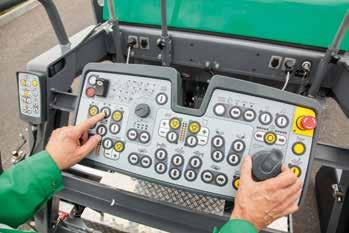

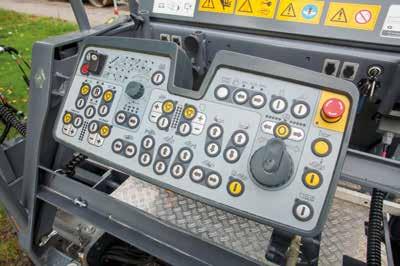

5 Najważniejsze cechy maszyn generacji Kres ka 3 Przyjazne dla środowiska wyposażenie VÖGELE EcoPlus Automatyzacja funkcji w AutoSet Plus Koncepcja obsługi ErgoBasic i ErgoPlus 3 VÖGELE EcoPlus umożliwia znaczną redukcję zużycia paliwa i emisji hałasu. Tymczasowe wyłączanie niepotrzebnych pomp hydraulicznych podczas postoju maszyny. Wentylator z regulowaną prędkością obrotową gwarantuje chłodzenie stosownie do potrzeb. Zoptymalizowany energetycznie napęd tamperów. Regulacja temperatury oleju hydraulicznego w obiegu umożliwiająca szybkie osiągnięcie optymalnej temperatury roboczej. Wybór indywidualnych programów układania. Zapis wszystkich istotnych dla układania parametrów w pamięci. Automatyczne przygotowanie przejazdu po wciśnięciu jednego przycisku. Brak utraty ustawień w czasie pomiędzy układaniem a przejazdem w nowe miejsce. Ślimaki rozprowadzające i zgarniacze przed gąsienicami nie ulegają uszkodzeniu. ErgoBasic funkcjonuje na bazie sprawdzonego systemu ErgoPlus, jest jednak dopasowane do funkcji naszych małych układarek. System obejmuje pulpit obsługowy operatora, a ponadto po obu stronach stołu znajdują się piloty. Uzupełnienie układu stanowią piloty automatycznej niwelacji naszych małych układarek Niveltronic Basic. Informacje dotyczące funkcji i statusów są wyświetlane przy pomocy diod LED. Rodzaj przełączników i symbole konsekwentnie przejęto z systemu ErgoPlus. Tym samym VÖGELE jest jedynym producentem oferującym ustandaryzowaną koncepcję obsługi dla układarek wszystkich klas. Pulpit operatora ErgoPlus 3 jest wyposażony w bardzo duży kolorowy wyświetlacz, na którym wszystko doskonale widać nawet przy niekorzystnych warunkach świetlnych. Szczególnie wytrzymałe piloty do obsługi stołu są wyposażone w duże, kolorowe wyświetlacze o wysokim kontraście oraz podświetlane w ciemności przyciski, dzięki czemu można uniknąć błędów przy obsłudze. Obsługa stołu ma do dyspozycji pokrętło SmartWheel do regulacji prędkości i bardzo precyzyjnego ustawiania szerokość stołu. PaveDock Assistant Zewnętrzny promień skrętu bez Pivot Steer Zewnętrzny promień skrętu z Pivot Steer PaveDock Bezpieczne zasypywaniem materiałem dzięki funkcjom PaveDock Assistant i PaveDock Bardzo mały promień skrętu dzięki Pivot Steer Cechy stołów rozsuwanych AB 500 i AB 600 PaveDock Assistant umożliwia bezpośrednią i jednoznaczną komunikację pomiędzy operatorem układarki a kierowcą wywrotki. Amortyzowana belka dociskowa PaveDock kompensuje uderzenia powodowane przez dojeżdżającą wywrotkę. Dzięki temu nie są one przenoszone na układaną warstwę materiału. Połączenie PaveDock i PaveDock Assistant pozwala uzyskać maksymalne bezpieczeństwo procesu przesypywania materiału: zamontowany w belce czujnik w chwili, gdy wywrotka dotyka belki, przekazuje do systemu odpowiedni sygnał. Sygnalizatory wówczas automatycznie wyświetlają symbol zatrzymania. System Pivot Steer, czyli hamulec kierowany, w maszynach kołowych generacji Kreska 3 redukuje moment obrotowy tylnego koła wewnętrznego. Znaczne zmniejszenie zewnętrznego promienia skrętu, gdyż maszyny obracają się niemal w miejscu. W ten sposób osiągamy wyraźnie lepszą zwrotność maszyny na ciasnych placach budowy. Zoptymalizowany kształt tamperów gwarantuje niższy kąt natarcia. Dzięki temu żywotność komponentów jest dłuższa, a zagęszczenie i równość układanej warstwy lepsze. Zoptymalizowane wejście na stół dzięki niższej konstrukcji i dodatkowemu schodkowi. Wszystkie stopnie widać także z góry. Osłony, podest i drabinka w stołach AB 500 i AB 600 posiadają teraz poduszki gumowe. Dzięki temu spada emisja uciążliwego hałasu. Hydrauliczne ustawianie profilu daszkowego dzięki szybkim i precyzyjnym ustawieniom na pulpicie obsługi ErgoPlus 3. Wyraźnie skrócono czas wstępnego nagrzewania stołu. Dzięki bardzo równomiernemu nagrzewaniu blach gładzących, tamperów i listew dogęszczających możliwe jest układanie absolutnie jednorodnej nawierzchni. Zoptymalizowane prowadzenia teleskopowe sprawiają, że stół jeszcze lepiej płynie po materiale, a komponenty są trwalsze. Dostępne funkcje mogą się zmieniać w zależności od modelu maszyny. 8 9

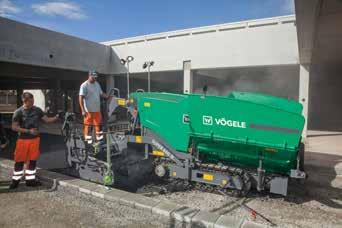

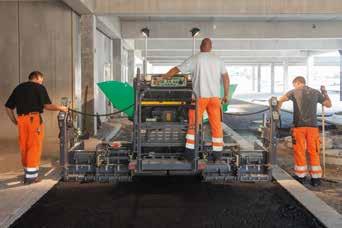

6 mini Class Małe i wydajne: klasa Mini obejmuje małe układarki marki VÖGELE, które zostały zaprojektowane z myślą zarówno o robotach naprawczych, jak i budowie ścieżek rowerowych, chodników, dróg gospodarczych, małych dróg publicznych, parkingów i boisk. Nadają się do odnowy nawierzchni po wykopach, układania nawierzchni w halach i garażach podziemnych. Wykorzystuje się je także w ogrodnictwie i kształtowaniu krajobrazu. 10 Mini Class 11

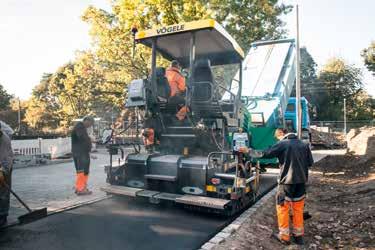

7 SUPER 700-3(i) Maksymalna szerokość układania 3,2 m Maksymalna wydajność układania 300 t/h Mini Class , SUPER 700-3(i) Dzięki niewielkim rozmiarom, wysokiej zwrotności, zmiennej szerokości roboczej oraz wysokiej wydajności SUPER 700-3(i) jest idealną układarką do budowy małych dróg, ulic i placów. Korzystny stosunek jakości do ceny sprawia, że SUPER 700-3(i) jest idealnym partnerem zarówno dla przedsiębiorstw budowlanych, jak i komunalnych. // Kompaktowe wymiary umożliwiają wykorzystanie maszyny nawet w bardzo wąskich uliczkach // Nowoczesny design maszyny gwarantuje operatorowi także doskonałą widoczność // Szczególnie prosta obsługa dzięki koncepcji ErgoBasic // Asymetryczna ściana kosza ułatwia jego zasypywanie z ciężarówki, nawet jeżeli na placu budowy jest ciasno // Nowoczesny i mocny 4-cylindrowy silnik wysokoprężny // Regulowane napędy jezdne gwarantują stabilną jazdę na wprost i precyzyjne kierowanie // Bardzo nowoczesny stół rozsuwany AB 220 V z wibracją SUPER 700-3i na rynki UE/EFTA / USA / Kanady TCD 2.9 L4 55,4 kw przy 2200 obr./min. (zgodnie z normą DIN) 54 kw przy 1800 obr./min. DOC 80 I SUPER na rynki wszystkich pozostałych państw TD 2.9 L4 54 kw przy 2200 obr./min. (zgodnie z normą DIN) 49 kw przy 1800 obr./min. Europejska norma emisji spalin 3a, US-norm EPA Tier 3 80 I Gąsienice Powierzchnia styku z podłożem Zawieszenie z nakładkami gumowymi 1500 x 180 mm do 30 m/min, regulowana bezstopniowo do 3,6 km/h, regulowana bezstopniowo hydrauliczny napęd jednostkowy 1, z wymiennymi listwami poprzecznymi i możliwością cofnięcia Ślimaki rozprowadzające 2, ze zmiennym, łożyskowane jednostronnie 300 mm Ustawianie wysokości Standard bezstopniowo, mechanicznie, o 10 cm Opcja regulacja hydrauliczna, bezstopniowa, w zakresie 10 cm 5,8 t 2900 mm Stół układający AB 220 szerokość podstawowa 1,2 do 2,2 m szerokość maksymalna 3,2 m minimalna szerokość układania z systemem zwężeń 0,5 do 1,2 m Wariant zagęszczania V Grubości warstw do 15 cm 1,4 m AB 220 V 4,4 m AB 220 V 6,2 t Legenda: DOC = katalizator utleniający AB = stół rozsuwany V = z wibracją 12 Mini Class 13

8 SUPER 800-3(i) Maksymalna szerokość układania Maksymalna wydajność układania 3,5 m 300 t/h 1800 Mini Class , SUPER 800-3(i) SUPER 800-3(i) ze stołem AB 220 TV gwarantuje doskonałe zagęszczenie wstępne zupełnie nietypowe dla układarki tej klasy. To idealna mała układarka do licznych zastosowań, takich jak budowa i naprawy dróg gospodarczych, małych dróg publicznych, ścieżek rowerowych i chodników. Korzystny stosunek jakości do ceny sprawia, że SUPER 800-3(i) jest idealnym partnerem dla wielu zakładów komunalnych. // Kompaktowe wymiary umożliwiają wykorzystanie maszyny nawet w bardzo wąskich uliczkach // Nowoczesny design maszyny gwarantuje operatorowi także doskonałą widoczność // Szczególnie prosta obsługa dzięki koncepcji ErgoBasic // Asymetryczna ściana kosza ułatwia jego zasypywanie z ciężarówki, nawet jeżeli na placu budowy jest ciasno // Nowoczesny i mocny 4-cylindrowy silnik wysokoprężny // Regulowane napędy jezdne gwarantują stabilną jazdę na wprost i precyzyjne kierowanie // Nowoczesny stół rozsuwany AB 220 TV z tamperami i wibracją gwarantuje uzyskanie wysokiego zagęszczenia wstępnego SUPER 800-3i na rynki UE/EFTA / USA / Kanady TCD 2.9 L4 55,4 kw przy 2200 obr./min. (zgodnie z normą DIN) 54 kw przy 1800 obr./min. DOC 80 I SUPER na rynki wszystkich pozostałych państw TD 2.9 L4 54 kw przy 2200 obr./min. (zgodnie z normą DIN) 49 kw przy 1800 obr./min. Europejska norma emisji spalin 3a, US-norm EPA Tier 3 80 I Gąsienice Powierzchnia styku z podłożem Zawieszenie z nakładkami gumowymi 1500 x 180 mm do 30 m/min, regulowana bezstopniowo do 3,6 km/h, regulowana bezstopniow hydrauliczny napęd jednostkowy 1, z wymiennymi listwami poprzecznymi i możliwością cofnięcia Ślimaki rozprowadzające 2, ze zmiennym, łożyskowane jednostronnie 300 mm Ustawianie wysokości Standard bezstopniowo, mechanicznie, o 10 cm Opcja regulacja hydrauliczna, bezstopniowa, w zakresie 10 cm 5,8 t 2900 mm Stół układający AB 220 szerokość podstawowa 1,2 do 2,2 m szerokość maksymalna 3,5 m minimalna szerokość układania z systemem zwężeń 0,5 do 1,2 m Wariant zagęszczania TV Grubości warstw do 20 cm 1,4 m AB 220 TV 4,4 m AB 220 TV 6,6 t Legenda: DOC = katalizator utleniający AB = stół rozsuwany TV = z tamperami i wibracją 14 Mini Class 15

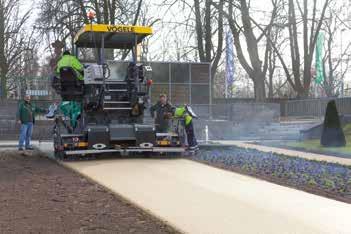

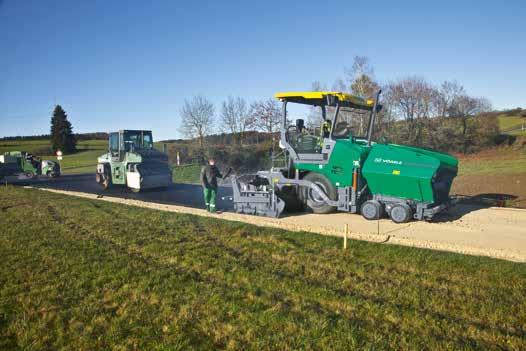

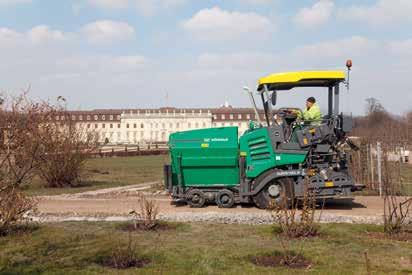

9 Compact Class Kompaktowe i zwrotne: to najważniejsze cechy układarek klasy kompaktowej. Nadają się one w szczególności do wykonywania małych i średnich projektów budowlanych tam, gdzie jest mało miejsca. Chodzi tu głównie o budowę lub renowację chodników i ścieżek rowerowych, dróg miejskich, dróg gospodarczych lub małych i średnich placów. 16 Compact Class 17

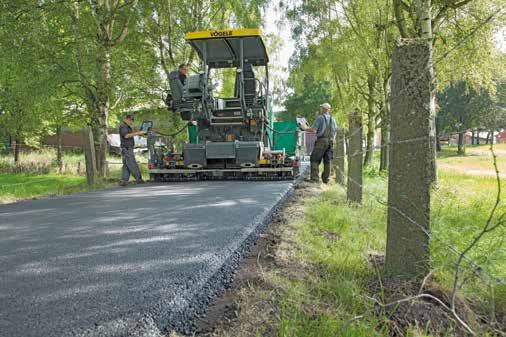

10 SUPER (i) Maksymalna szerokość układania Maksymalna wydajność układania 4,2 m 300 t/h 1870 Compact Class SUPER (i) SUPER (i) to bardzo kompaktowa i pod każdym względem ekonomiczna układarka drogowa. Dzięki zakresowi szerokości roboczej od 0,75 m do 4,2 m jest ona w stanie bez trudu poradzić sobie z licznymi zadaniami. Przy łącznej długości wynoszącej 4,95 m maszyną SUPER (i) można komfortowo manewrować nawet na ciasnych placach budowy. Ważną rolę w zakresie bezpieczeństwa i jakości na placu budowy pełni koncepcja obsługi VÖGELE ErgoPlus 3. // transportowa tylko 1,85 m // Nowoczesny i wydajny silnik diesla o mocy 74,4 kw // ErgoPlus 3 z licznymi dodatkowymi funkcjami poprawiającymi ergonomię i funkcjonalność // Stół rozsuwany AB 340 V z wibracją // Wydajne, elektryczne ogrzewanie stołu SUPER i na rynki UE/EFTA / USA / Kanady TCD 3.6 L4 74,4 kw przy 2000 obr./min. (zgodnie z normą DIN) 68,7 kw przy 1600 obr./min. DOC, SCR 110 I SUPER na rynki wszystkich pozostałych państw TCD 3.6 L4 74,4 kw przy 2000 obr./min. (zgodnie z normą DIN) 68,7 kw przy 1600 obr./min. Europejska norma emisji spalin 3a, US-norm EPA Tier I Gąsienice Powierzchnia styku z podłożem Zawieszenie z nakładkami gumowymi 1990 x 260 mm do 30 m/min, regulowana bezstopniowo do 4,5 km/h, regulowana bezstopniowo Ślimaki rozprowadzające 2, z wymiennymi skrzydełkami i zmiennym 300 mm Ustawianie wysokości bezstopniowo, mechanicznie, o 13 cm 10 t 3350 mm Stół układający AB 340 szerokość podstawowa 1,8 do 3,4 m szerokość maksymalna 4,2 m minimalna szerokość układania ze zwężeniami 0,75 m zwężenia: 2 x 52,5 cm z blachami osłaniającymi Wariant zagęszczania V Grubości warstw do 20 cm 1,85 m AB 340 V 4,95 m AB 340 V 10,2 t Legenda: DOC = katalizator utleniający AB = stół rozsuwany V = z wibracją SCR = selektywna redukcja katalityczna 18 compact Class 19

11 SUPER (i) Maksymalna szerokość układania Maksymalna wydajność układania 4,2 m 200 t/h 1870 Compact Class SUPER (i) SUPER (i) firmy VÖGELE zgodnie z ogólną koncepcją maszyny jest ekonomiczną i kompaktową układarką kołową. Doskonale nadaje się do budowy małych ulic i dróg lub placów. Nie trzeba przy tym rezygnować ze standardowych szerokości układania. Maszyna wyposażona w stół rozsuwany AB 340 V z wibracją może układać pasy mieszanki o szerokości do 4,2 m. // Znaczne zmniejszenie promienia skrętu dzięki funkcji Pivot Steer do zaledwie 3,8 m // Nowoczesny i wydajny silnik diesla o mocy 74,4 kw // ErgoPlus 3 z licznymi dodatkowymi funkcjami poprawiającymi ergonomię i funkcjonalność // Stół rozsuwany AB 340 V z wibracją // Wydajne, elektryczne ogrzewanie stołu SUPER i na rynki UE/EFTA / USA / Kanady TCD 3.6 L4 74,4 kw przy 2000 obr./min. (zgodnie z normą DIN) 68,7 kw przy 1600 obr./min. DOC, SCR 100 I SUPER na rynki wszystkich pozostałych państw TCD 3.6 L4 74,4 kw przy 2000 obr./min. (zgodnie z normą DIN) 68,7 kw przy 1600 obr./min. Europejska norma emisji spalin 3a, US-norm EPA Tier I Standard : Zewnętrzny promień skrętu 2 tylne koła (6x2) do 30 m/min, regulowana bezstopniowo do 20 km/h, regulowana bezstopniowo minimalnie 3,8 m z systemem Pivot Steer Ślimaki rozprowadzające 2, z wymiennymi skrzydełkami i zmiennym 300 mm Ustawianie wysokości bezstopniowo, mechanicznie, o 13 cm 10 t 3265 mm Stół układający AB 340 szerokość podstawowa 1,8 do 3,4 m szerokość maksymalna 4,2 m minimalna szerokość układania ze zwężeniami 0,75 m zwężenia: 2 x 52,5 cm z blachami osłaniającymi Wariant zagęszczania V Grubości warstw do 20 cm 1,85 m AB 340 V 4,95 m AB 340 V 10,0 t Legenda: DOC = katalizator utleniający AB = stół rozsuwany V = z wibracją SCR = selektywna redukcja katalityczna 20 compact Class 21

12 SUPER (i) Maksymalna szerokość układania Maksymalna wydajność układania 5,0 m 350 t/h 1870 Compact Class SUPER (i) SUPER (i) to wyjątkowo kompaktowa układarka, która mimo to gwarantuje wysoką wydajność układania i maksymalną szerokość układania na poziomie 5,0 m. Sprawdza się przy budowie chodników i ścieżek rowerowych, czy też dróg gospodarczych, małych ulic i placów. Dzięki zakresowi szerokości roboczej od 0,75 m do 5,0 m SUPER (i) doskonale radzi sobie z takimi zadaniami. // Nowoczesny i wydajny silnik diesla o mocy 74,4 kw // ErgoPlus 3 z licznymi dodatkowymi funkcjami poprawiającymi ergonomię i funkcjonalność // Wytrzymały dach z tworzywa sztucznego z dużymi markizami // PaveDock Assistant poprawia bezpieczeństwo procesu zasypywania kosza mieszanką // Stół rozsuwany AB 340 TV z tamperami i wibracją // Wydajne, elektryczne ogrzewanie stołu SUPER i na rynki UE/EFTA / USA / Kanady TCD 3.6 L4 74,4 kw przy 2000 obr./min. (zgodnie z normą DIN) 68,7 kw przy 1600 obr./min. DOC, SCR 110 I SUPER na rynki wszystkich pozostałych państw TCD 3.6 L4 74,4 kw przy 2000 obr./min. (zgodnie z normą DIN) 68,7 kw przy 1600 obr./min. Europejska norma emisji spalin 3a, US-norm EPA Tier I Gąsienice Powierzchnia styku z podłożem Zawieszenie z nakładkami gumowymi 1990 x 260 mm do 30 m/min, regulowana bezstopniowo do 4,5 km/h, regulowana bezstopniowo Ślimaki rozprowadzające 2, z wymiennymi skrzydełkami i zmiennym 300 mm Ustawianie wysokości Standard bezstopniowo, mechanicznie, o 13 cm Opcja regulacja hydrauliczna, bezstopniowa, w zakresie 13 cm 10 t 3350 mm Stół układający AB 340 szerokość podstawowa 1,8 do 3,4 m szerokość maksymalna 5,0 m minimalna szerokość układania ze zwężeniami 0,75 m zwężenia: 2 x 52,5 cm z blachami osłaniającymi Wariant zagęszczania TV Grubości warstw do 25 cm 1,85 m AB 340 TV 4,95 m AB 340 TV 10,6 t Legenda: DOC = katalizator utleniający AB = stół rozsuwany TV = z tamperami i wibracją SCR = selektywna redukcja katalityczna 22 compact Class 23

13 SUPER (i) Maksymalna szerokość układania Maksymalna wydajność układania 4,5 m 250 t/h 1870 Compact Class SUPER (i) SUPER (i) to bardzo kompaktowa i zwrotna maszyna. Jej szerokość podstawowa wynosi 1,85 m, a długość całkowita 4,95 m. Ta stosunkowo niewielka układarka szczególnie dobrze sprawdza się na ciasnych placach budowy. robocza AB 340 TV osiąga 4,5 m, dzięki czemu komfortowo można realizować nawet projekty drogowe średniej wielkości. // Znaczne zmniejszenie promienia skrętu dzięki funkcji Pivot Steer do zaledwie 3,8 m // Nowoczesny i wydajny silnik diesla o mocy 74,4 kw // Z napędem na przednie koła (6x4) // ErgoPlus 3 z licznymi dodatkowymi funkcjami poprawiającymi ergonomię i funkcjonalność // PaveDock Assistant poprawia bezpieczeństwo procesu zasypywania kosza mieszanką // Stół rozsuwany AB 340 TV z tamperami i wibracją // Wydajne, elektryczne ogrzewanie stołu SUPER i na rynki UE/EFTA / USA / Kanady TCD 3.6 L4 74,4 kw przy 2000 obr./min. (zgodnie z normą DIN) 68,7 kw przy 1600 obr./min. DOC, SCR 100 I SUPER na rynki wszystkich pozostałych państw TCD 3.6 L4 74,4 kw przy 2000 obr./min. (zgodnie z normą DIN) 68,7 kw przy 1600 obr./min. Europejska norma emisji spalin 3a, US-norm EPA Tier I Standard : Zewnętrzny promień skrętu 2 tylne koła i 2 przednie koła (6x4) do 30 m/min, regulowana bezstopniowo do 20 km/h, regulowana bezstopniowo minimalnie 3,8 m z systemem Pivot Steer Ślimaki rozprowadzające 2, z wymiennymi skrzydełkami i zmiennym 300 mm Ustawianie wysokości Standard bezstopniowo, mechanicznie, o 13 cm Opcja regulacja hydrauliczna, bezstopniowa, w zakresie 13 cm 10 t 3265 mm Stół układający AB 340 szerokość podstawowa 1,8 do 3,4 m szerokość maksymalna 4,5 m minimalna szerokość układania ze zwężeniami 0,75 m zwężenia: 2 x 52,5 cm z blachami osłaniającymi Wariant zagęszczania TV Grubości warstw do 25 cm 1,85 m AB 340 TV 4,95 m AB 340 TV 10,5 t Legenda: DOC = katalizator utleniający AB = stół rozsuwany TV = z tamperami i wibracją SCR = selektywna redukcja katalityczna 24 compact Class 25

14 universal Class Wszechstronne i wydajne: wyjątkowo szerokie spektrum zastosowań to najbardziej charakterystyczna cecha układarek klasy uniwersalnej. Na autostradach radzą sobie równie dobrze jak przy budowie rond między innymi dlatego, że można je wykorzystywać ze stołami wysokiego zagęszczania marki VÖGELE. 26 universal Class 27

15 SUPER (i) Maksymalna szerokość układania 7,5 m* Maksymalna wydajność układania 600 t/h Universal Class ,2 14, SUPER (i) Super (i) to nowoczesna i wydajna układarka gąsienicowa należąca do klasy uniwersalnej. Posiada ona bardzo wydajny układ napędowy, dzięki czemu jest szczególnie ekonomiczna i ekologiczna. Dzięki ErgoPlus 3 można zweryfikować, jak dalece da się opanować nowoczesną technikę. Przy ergonomicznej koncepcji obsługi maszyn VÖGELE układarką można sterować bezpiecznie i bezbłędnie. // Pakiet redukcji emisji VÖGELE EcoPlus, dzięki któremu zużycie paliwa i emisja hałasu ulegają wyraźnemu zmniejszeniu // ErgoPlus 3 z licznymi dodatkowymi funkcjami poprawiającymi ergonomię i funkcjonalność // Funkcje AutoSet Plus umożliwiające szybkie przejazdy pomiędzy odcinkami na placu budowy oraz zapis indywidualnych programów układania // PaveDock Assistant poprawia bezpieczeństwo procesu zasypywania kosza mieszanką // Usprężynowana belka dociskowa PaveDock efektywnie kompensuje wszelkie uderzenia powodowane przez wywrotki SUPER i na rynki UE/EFTA / USA / Kanady / Japonii QSB4.5 C kw przy 2000 obr./min. (zgodnie z normą DIN) 106 kw przy 1700 obr./min. DOC, SCR 220 I SUPER na rynki wszystkich pozostałych państw QSB4.5 C kw przy 2000 obr./min. (zgodnie z normą DIN) 106 kw przy 1700 obr./min. Europejska norma emisji spalin 3a, US-norm EPA Tier I Gąsienice Powierzchnia styku z podłożem Zawieszenie z nakładkami gumowymi 2410 x 305 mm do 24 m/min, regulowana bezstopniowo do 4,5 km/h, regulowana bezstopniowo Ślimaki rozprowadzające Ustawianie wysokości Stoły 2, z wymiennymi skrzydełkami i zmiennym 400 mm regulacja hydrauliczna, bezstopniowa, w zakresie 15 cm 13 t 3265 mm AB 480 szerokość podstawowa 2,55 do 4,8 m szerokość maksymalna 6,3 m AB 500 szerokość podstawowa 2,55 do 5,0 m szerokość maksymalna 7,5 m* AB 600 szerokość podstawowa 3,0 do 6,0 m szerokość maksymalna 7,5 m* Wariant zagęszczania TV Grubości warstw do 30 cm AB 500 TV AB 500 TV 2,55 m 5,69 m 18,1 t * Szerokości robocze 7,0 m i 7,5 m są dostępne z wyposażeniem dodatkowym na zamówienie. Legenda: DOC = katalizator utleniający AB = stół rozsuwany TV = z tamperami i wibracją SCR = selektywna redukcja katalityczna 28 universal Class 29

16 SUPER (i) Maksymalna szerokość układania Maksymalna wydajność układania 7,0 m 600 t/h Universal Class 150 SUPER i 15, SUPER (i) Super (i) to sprawdzony multitalent. Jako maszyna kołowa układarka ta jest bardzo mobilna. Dzięki kompaktowym wymiarom oraz funkcji Pivot Steer jest ona szczególnie zwrotna i nadaje się do realizacji różnego rodzaju zadań. Koncepcja obsługi VÖGELE ErgoPlus 3 sprawia, że obsługa tej maszyny jest prostsza i bezpieczniejsza. // Pakiet redukcji emisji VÖGELE EcoPlus, dzięki któremu zużycie paliwa i emisja hałasu ulegają wyraźnemu zmniejszeniu // Znaczne zmniejszenie promienia skrętu dzięki funkcji Pivot Steer do zaledwie 3,5 m // ErgoPlus 3 z licznymi dodatkowymi funkcjami poprawiającymi ergonomię i funkcjonalność // Funkcje AutoSet Plus umożliwiające szybkie przejazdy pomiędzy odcinkami na placu budowy oraz zapis indywidualnych programów układania // PaveDock Assistant poprawia bezpieczeństwo procesu zasypywania kosza mieszanką SUPER i na rynki UE/EFTA / USA / Kanady / Japonii QSB4.5 C kw przy 2000 obr./min. (zgodnie z normą DIN) 106 kw przy 1700 obr./min. DOC, SCR 215 I SUPER na rynki wszystkich pozostałych państw QSB4.5 C kw przy 2000 obr./min. (zgodnie z normą DIN) 106 kw przy 1700 obr./min. Europejska norma emisji spalin 3a, US-norm EPA Tier I Standard Opcja : Zewnętrzny promień skrętu 2 tylne koła (6x2) 2 tylne koła i 2 przednie koła (6x4) 2 tylne koła i 4 przednie koła (6x6) do 18 m/min, regulowana bezstopniowo do 20 km/h, regulowana bezstopniowo minimalnie 3,5 m z systemem Pivot Steer Ślimaki rozprowadzające 2, z wymiennymi skrzydełkami i zmiennym 400 mm Ustawianie wysokości regulacja hydrauliczna, bezstopniowa, w zakresie 15 cm 13 t 3265 mm Stoły AB 480 szerokość podstawowa 2,55 do 4,8 m szerokość maksymalna 6,3 m AB 500 szerokość podstawowa 2,55 do 5,0 m szerokość maksymalna 7,0 m Wariant zagęszczania TV Grubości warstw do 30 cm 2,55 m AB 500 TV 6,0 m AB 500 TV 17,5 t Legenda: DOC = katalizator utleniający AB = stół rozsuwany TV = z tamperami i wibracją SCR = selektywna redukcja katalityczna 30 universal Class 31

17 SUPER (i) Maksymalna szerokość układania Maksymalna wydajność układania 5,95 m 700 t/h Universal Class SUPER i SUPER (i) SUPER (i) to bardzo nowoczesna układarka gąsienicowa z klasy maszyn 8-stopowych. Została ona skonstruowana specjalnie na rynek północnoamerykański i australijski. Może być wykorzystywana do realizacji bardzo różnych zadań budowlanych. Dzięki kompaktowej budowie jest to doskonały produkt do robót na terenach miejskich. Dzięki ErgoPlus 3 można zweryfikować, jak dalece da się opanować nowoczesną technikę. Przy ergonomicznej koncepcji obsługi maszyn VÖGELE układarką można sterować bezpiecznie i bezbłędnie. // Wydajny silnik Diesla marki z doskonałym stosunkiem mocy do wagi // Pakiet redukcji emisji VÖGELE EcoPlus, dzięki któremu zużycie paliwa i emisja hałasu ulegają wyraźnemu zmniejszeniu // Wysoka prędkość układania osiągająca 76 m/min. // ErgoPlus 3 z licznymi dodatkowymi funkcjami dla lepszej ergonomii i funkcjonalności // PaveDock Assistant poprawia bezpieczeństwo procesu zasypywania kosza mieszanką SUPER i dla USA i Kanady QSB4.5 - C kw przy 2000 obr./min. (zgodnie z normą DIN) 119 kw przy 1700 obr./min. DOC, SCR 220 I SUPER dla Australii i Nowej Zelandii QSB4.5 - C kw przy 2000 obr./min. (zgodnie z normą DIN) 106 kw przy 1700 obr./min. Europejska norma emisji spalin 3a, US-norm EPA Tier I Gąsienice Powierzchnia styku z podłożem Zawieszenie gąsienice gumowe 2594 x 355 mm do 76 m/min, regulowana bezstopniowo do 12 km/h, regulowana bezstopniowo Ślimaki rozprowadzające 2, z wymiennymi skrzydełkami i zmiennym 400 mm Ustawianie wysokości regulacja hydrauliczna, bezstopniowa, w zakresie 15 cm 13 t, z tunelem przenośnika taśmowego 3265 mm Stół układający VF 500 szerokość podstawowa 2,45 do 4,75 m szerokość maksymalna 5,95 m Wariant zagęszczania V Grubości warstw do 30 cm 2,59 m VF 500 V 5,6 m ciągnik z dachem i stołem VF 500 V 18,3 t Legenda: DOC = katalizator utleniający VF = stół z poszerzeniami umieszczanymi z przodu V = z wibracją SCR = selektywna redukcja katalityczna 32 universal Class 33

18 SUPER (i) Maksymalna szerokość układania Maksymalna wydajność układania 5,95 m 700 t/h Universal Class 150 SUPER i 15, SUPER (i) Układarka kołowa SUPER (i) to skonstruowana z myślą o wymaganiach rynku północnoamerykańskiego i australijskiego maszyna z grupy rozściełaczy 8-stopowych. Dzięki kompaktowym rozmiarom doskonale radzi sobie z realizacją wszelkich prac na terenach miejskich. Układarka kołowa SUPER (i) dostępna jest w dwóch wariantach napędu (6x4 i 6x6). Prostą obsługę i optymalną widoczność gwarantuje koncepcja obsługi ErgoPlus 3. // Pakiet redukcji emisji VÖGELE EcoPlus, dzięki któremu zużycie paliwa i emisja hałasu ulegają wyraźnemu zmniejszeniu // Wysoka prędkość układania osiągająca 76 m/min. // Znaczne zmniejszenie promienia skrętu dzięki funkcji Pivot Steer do zaledwie 3,5 m // ErgoPlus 3 z licznymi dodatkowymi funkcjami dla lepszej ergonomii i funkcjonalności // PaveDock Assistant poprawia bezpieczeństwo procesu zasypywania kosza mieszanką SUPER i dla USA i Kanady QSB4.5 - C kw przy 2000 obr./min. (zgodnie z normą DIN) 119 kw przy 1700 obr./min. DOC, SCR 215 I SUPER dla Australii i Nowej Zelandii QSB4.5 - C kw przy 2000 obr./min. (zgodnie z normą DIN) 106 kw przy 1700 obr./min. Europejska norma emisji spalin 3a, US-norm EPA Tier I Standard Opcja Zewnętrzny promień skrętu 2 tylne koła (6x4) 2 tylne koła i 2 przednie koła (6x6) do 76 m/min, regulowana bezstopniowo do 20 km/h, regulowana bezstopniowo minimalnie 3,5 m z systemem Pivot Steer Ślimaki rozprowadzające 2, z wymiennymi skrzydełkami i zmiennym 400 mm Ustawianie wysokości regulacja hydrauliczna, bezstopniowa, w zakresie 15 cm 13 t, z tunelem przenośnika taśmowego 3265 mm Stół układający VF 500 szerokość podstawowa 2,45 do 4,75 m szerokość maksymalna 5,95 m Wariant zagęszczania V Grubości warstw do 30 cm 2,59 m VF 500 V 5,6 m ciągnik z dachem i stołem VF 500 V 17,3 t Legenda: DOC = katalizator utleniający VF = stół z poszerzeniami umieszczanymi z przodu V = z wibracją SCR = selektywna redukcja katalityczna 34 universal Class 35

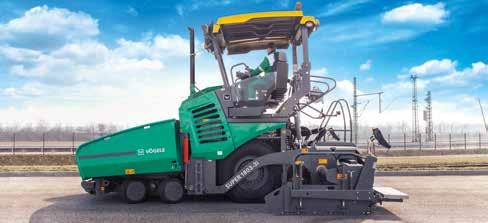

19 SUPER (i) Maksymalna szerokość układania Maksymalna wydajność układania 10,0 m 700 t/h Universal Class 150 SUPER i 15, W zależności od typu stołu, patrz specyfikacje SUPER (i) SUPER (i) jako najmocniejsza układarka gąsienicowa w swojej klasie może realizować niewiarygodnie szerokie spektrum zadań. Przy maksymalnej szerokości roboczej na poziomie 10,0 m i długości wynoszącej 6,0 m ta maszyna marki VÖGELE równie dobrze radzi sobie na autostradach, jak i na ciasnych rondach. Innowacyjna i prosta koncepcja obsługi ErgoPlus 3 gwarantuje przy tym ergonomiczne i praktyczne warunki pracy, jakich życzy sobie każdy operator. // Pakiet redukcji emisji VÖGELE EcoPlus, dzięki któremu zużycie paliwa i emisja hałasu ulegają wyraźnemu zmniejszeniu // ErgoPlus 3 z licznymi dodatkowymi funkcjami poprawiającymi ergonomię i funkcjonalność // Funkcje AutoSet Plus umożliwiające szybkie przejazdy pomiędzy odcinkami na placu budowy oraz zapis indywidualnych programów układania // PaveDock Assistant poprawia bezpieczeństwo procesu zasypywania kosza mieszanką // Usprężynowana belka dociskowa PaveDock efektywnie kompensuje wszelkie uderzenia powodowane przez wywrotki SUPER i na rynki UE/EFTA / USA / Kanady / Japonii QSB6.7-C kw przy 2000 obr./min. (zgodnie z normą DIN) 121 kw przy 1700 obr./min. DOC, SCR 300 I SUPER na rynki wszystkich pozostałych państw QSB6.7-C kw przy 2000 obr./min. (zgodnie z normą DIN) 116 kw przy 1700 obr./min. Europejska norma emisji spalin 3a, US-norm EPA Tier I Gąsienice Powierzchnia styku z podłożem Zawieszenie z nakładkami gumowymi 2830 x 305 mm do 24 m/min, regulowana bezstopniowo do 4,5 km/h, regulowana bezstopniowo Ślimaki rozprowadzające 2, z wymiennymi skrzydełkami i zmiennym 400 mm Ustawianie wysokości regulacja hydrauliczna, bezstopniowa, w zakresie 15 cm 13 t 3265 mm Stoły AB 500 szerokość podstawowa 2,55 do 5,0 m szerokość maksymalna (TV/TP1) 8,5 m AB 600 szerokość podstawowa 3,0 do 6,0 m szerokość maksymalna (TV/TP1) 9,0 m SB 250 szerokość podstawowa 2,5 m szerokość maksymalna (TV/TP1) 10,0 m Warianty zagęszczania TV, TP1, TP2, TP2 Plus (AB 500/AB 600) Grubości warstw do 30 cm 2,55 m AB 500/AB 600 TV 6,04 m TP1/TP2/TP2 Plus 6,1 m SB 250 TV/TP1/TP2 6,0 m AB 500 TV 19,4 t Legenda: DOC = katalizator utleniający AB = stół rozsuwany TV = z tamperami i wibracją TP2 = z tamperami i dwiema listwami dogęszczającymi SCR = selektywna redukcja katalityczna SB = stół sztywny TP1 = z tamperami i jedną listwą dogęszczającą TP2 Plus = ze specjalnymi tamperami, dwiema listwami dogęszczającymi i dodatkowymi obciążnikami 36 universal Class 37

20 SUPER (i) Maksymalna szerokość układania Maksymalna wydajność układania 8,0 m 700 t/h Universal Class , W zależności od typu stołu, patrz specyfikacje 3265 SUPER (i) SUPER i jest najmocniejszą maszyną wśród układarek kołowych marki VÖGELE. Stanowi ona doskonałe połączenie stabilnego i sprawnego systemu podawania materiału, dużej szerokości roboczej sięgającej nawet 8,0 m oraz bardzo dużej zwrotności i możliwości transportu maszyny. o działaniu opartym o zasady statyki nawet nadużych nierównościach gwarantuje ciągły kontakt kół napędowych z podłożem. Dostępne warianty napędu to 6x4 lub 6x6. Obsługa maszyny dzięki ErgoPlus 3 jest szczególnie prosta. // Pakiet redukcji emisji VÖGELE EcoPlus, dzięki któremu zużycie paliwa i emisja hałasu ulegają wyraźnemu zmniejszeniu // ErgoPlus 3 z licznymi dodatkowymi funkcjami poprawiającymi ergonomię i funkcjonalność // Funkcje AutoSet Plus umożliwiające szybkie przejazdy pomiędzy odcinkami na placu budowy oraz zapis indywidualnych programów układania // Znaczne zmniejszenie promienia skrętu dzięki funkcji Pivot Steer do zaledwie 3,5 m // PaveDock Assistant poprawia bezpieczeństwo procesu zasypywania kosza mieszanką SUPER i na rynki UE/EFTA / USA / Kanady / Japonii QSB6.7-C kw przy 2000 obr./min. (zgodnie z normą DIN) 121 kw przy 1700 obr./min. DOC, SCR 215 I SUPER na rynki wszystkich pozostałych państw QSB6.7-C kw przy 2000 obr./min. (zgodnie z normą DIN) 116 kw przy 1700 obr./min. Europejska norma emisji spalin 3a, US-norm EPA Tier I Standard Opcja : Zewnętrzny promień skrętu 2 tylne koła i 2 przednie koła (6x4) 2 tylne koła i 4 przednie koła (6x6) do 18 m/min, regulowana bezstopniowo do 20 km/h, regulowana bezstopniowo minimalnie 3,5 m z systemem Pivot Steer Ślimaki rozprowadzające 2, z wymiennymi skrzydełkami i zmiennym 400 mm Ustawianie wysokości regulacja hydrauliczna, bezstopniowa, w zakresie 15 cm 13 t 3265 mm Stoły AB 500 szerokość podstawowa 2,55 do 5,0 m szerokość maksymalna (TV/TP1) 8,0 m AB 600 szerokość podstawowa 3,0 do 6,0 m szerokość maksymalna (TV) 8,0 m Warianty zagęszczania TV, TP1 (AB 500) Grubości warstw do 30 cm 2,55 m AB 500/AB 600 TV 6,04 m AB 500 TP1 6,1 m AB 500 TV 17,8 t Legenda: DOC = katalizator utleniający AB = stół rozsuwany TV = z tamperami i wibracją SCR = selektywna redukcja katalityczna TP1 = z tamperami i jedną listwą dogęszczającą 38 universal Class 39

21 Highway Class W dużej skali: autostrady i inne duże, wymagające projekty to domena układarek marki VÖGELE klasy autostradowej Highway Class. Duże szerokości robocze i wysokie wydajności, możliwość stosowania technologii wysokiego zagęszczania oraz duża moc silników to w przypadku tych maszyn oczywistość. 40 highway Class 41

22 SUPER (i) Maksymalna szerokość układania Maksymalna wydajność układania 11,0 m 900 t/h Highway Class 170 SUPER i 12,5 14, W zależności od typu stołu, patrz specyfikacje SUPER (i) SUPER (i) jest bardzo wydajną maszyną, która może być wykorzystywana do realizacji przeróżnych robót na szerokości roboczej do 11,0 m włącznie. owe zastosowania SUPER (i) to budowa dróg krajowych, autostrad, torów wyścigowych oraz średnich i dużych placów. Dzięki dużej mocy i najnowocześniejszym rozwiązaniom technicznym maszyna ta jest w stanie podołać nawet najtrudniejszym wyzwaniom. // Pakiet redukcji emisji VÖGELE EcoPlus, dzięki któremu zużycie paliwa i emisja hałasu ulegają wyraźnemu zmniejszeniu // ErgoPlus 3 z licznymi dodatkowymi funkcjami poprawiającymi ergonomię i funkcjonalność // Funkcje AutoSet Plus umożliwiające szybkie przejazdy pomiędzy odcinkami na placu budowy oraz zapis indywidualnych programów układania // PaveDock Assistant poprawia bezpieczeństwo procesu zasypywania kosza mieszanką // Usprężynowana belka dociskowa PaveDock efektywnie kompensuje wszelkie uderzenia powodowane przez wywrotki SUPER i na rynki UE/EFTA / USA / Kanady / Japonii QSB6.7-C kw przy 2000 obr./min. (zgodnie z normą DIN) 137 kw przy 1700 obr./min. DOC, SCR 400 I SUPER na rynki wszystkich pozostałych państw QSB6.7-C kw przy 2000 obr./min. (zgodnie z normą DIN) 153 kw przy 1700 obr./min. Europejska norma emisji spalin 3a, US-norm EPA Tier I Gąsienice Powierzchnia styku z podłożem Zawieszenie z nakładkami gumowymi 3060 x 305 mm do 25 m/min, regulowana bezstopniowo do 4,5 km/h, regulowana bezstopniowo Ślimaki rozprowadzające 2, z wymiennymi skrzydełkami i zmiennym 400 mm Ustawianie wysokości regulacja hydrauliczna, bezstopniowa, w zakresie 15 cm 14 t 3265 mm Stoły AB 500 szerokość podstawowa 2,55 do 5,0 m szerokość maksymalna (TV/TP1/TP2) 8,5 m szerokość maksymalna (TP2 Plus) 7,5 m AB 600 szerokość podstawowa 3,0 do 6,0 m szerokość maksymalna (TV/TP1/TP2) 9,0 m szerokość maksymalna (TP2 Plus) 8,5 m SB 250 szerokość podstawowa 2,5 m szerokość maksymalna (TV/TP1) 11,0 m Warianty zagęszczania TV, TP1, TP2, TP2 Plus (AB 500/AB 600), TVP2 (SB 250) Grubości warstw do 40 cm (SB 250) 2,55 m AB 500/AB 600 TV 6,6 m TP1/TP2/TP2 Plus 6,73 m SB 250 TV/TP1/TP2/TVP2 6,5 m AB 500 TV 20,9 t Legenda: DOC = katalizator utleniający AB = stół rozsuwany TV = z tamperami i wibracją TVP2 = z tamperami, wibracją i dwiema listwami dogęszczającymi SB = stół sztywny TP1 = z tamperami i jedną listwą dogęszczającą TP2 Plus = ze specjalnymi tamperami, dwiema listwami dogęszczającymi i dodatkowymi obciążnikami SCR = selektywna redukcja katalityczna TP2 = z tamperami i dwiema listwami dogęszczającymi 42 Highway Class 43

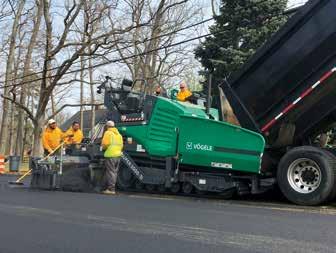

23 SUPER (i) Maksymalna szerokość układania 8,6 m Maksymalna wydajność układania 1400 t/h Highway Class , W zależności od typu stołu, patrz specyfikacje SUPER (i) SUPER (i) został opracowany specjalnie na zapotrzebowanie rynków północnoamerykańskiego i australijskiego. Dysponuje precyzyjnym podwoziem z szybkobieżnymi gąsienicami gumowymi oraz jest napędzany sześciocylindrowym silnikiem marki. Wraz z pakietem redukującym emisję VÖGELE EcoPlus jest on wyjątkowo ekonomiczny i cichy. Układarka gąsienicowa klasy 10-stopowej została pierwotnie zaprojektowana do budowy dróg głównych oraz dużych projektów, przy których wydajność i produktywność odgrywa główną rolę. // Pakiet redukcji emisji VÖGELE EcoPlus, dzięki któremu zużycie paliwa i emisja hałasu ulegają wyraźnemu zmniejszeniu // Duży zbiornik paliwa o pojemności 380 litrów wystarcza na więcej niż jeden dzień // ErgoPlus 3 z licznymi dodatkowymi funkcjami dla lepszej ergonomii i funkcjonalności // PaveDock Assistant poprawia bezpieczeństwo procesu zasypywania kosza mieszanką // Integralna ze stołami rozsuwanymi: VF 600, VR 600 i AB 600 SUPER i dla USA i Kanady QSB6.7-C kw przy 2000 obr./min. (zgodnie z normą DIN) 175 kw przy 1700 obr./min. DOC, SCR 380 I SUPER dla Australii i Nowej Zelandii QSB6.7-C kw przy 2000 obr./min. (zgodnie z normą DIN) 168 kw przy 1700 obr./min. Europejska norma emisji spalin 3a, US-norm EPA Tier I Gąsienice Powierzchnia styku z podłożem Zawieszenie gąsienice gumowe 2994 x 457 mm do 76 m/min, regulowana bezstopniowo do 12 km/h, regulowana bezstopniowo Ślimaki rozprowadzające 2, z wymiennymi skrzydełkami i zmiennym 400 mm Ustawianie wysokości regulacja hydrauliczna, bezstopniowa, w zakresie 15 cm 15 t 3420 mm Stoły VF 600 szerokość podstawowa 3,05 do 5,95 m szerokość maksymalna (V) 7,75 m VR 600 szerokość podstawowa 3,05 do 6,0 m szerokość maksymalna (V) 8,6 m AB 600 szerokość podstawowa 3,0 do 6,0 m szerokość maksymalna (TV) 8,5 m Warianty zagęszczania V (VF 600/VR 600), TV (AB 600) Grubości warstw do 30 cm 3,0 m VF 600 V 6,5 m VR 600 V 6,9 m AB 600 TV 6,6 m ciągnik z dachem i stołem VF 600 V 22,25 t Legenda: DOC = katalizator utleniający VF = stół z poszerzeniami umieszczanymi z przodu V = z wibracją SCR = selektywna redukcja katalityczna VR = stół z poszerzeniami umieszczanymi z tyłu TV = z tamperami i wibracją AB = stół rozsuwany 44 Highway Class 45

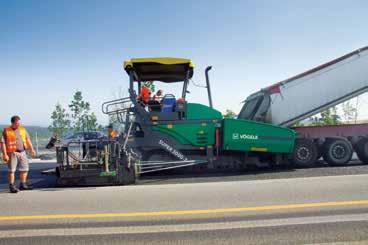

24 SUPER (i) Maksymalna szerokość układania 7,75 m Maksymalna wydajność układania 1400 t/h Highway Class W zależności od typu stołu, patrz specyfikacje 3420 SUPER (i) SUPER (i) został opracowany specjalnie na zapotrzebowanie rynków północnoamerykańskiego i australijskiego. Dysponuje silnym podwoziem trakcyjnym z hydraulicznym napędem pojedynczym. Układarka kołowa została wyposażona w wydajny silnik szcześciocylindrowy marki, który wraz pakietem redukującym emisję VÖGELE EcoPlus jest wyjątkowo ekonomiczny i cichy. Układarka klasy 10-stopowej została pierwotnie zaprojektowana do budowy dróg głownych oraz dużych projektów, przy których wydajność i produktywność odgrywa główną rolę. // Pakiet redukcji emisji VÖGELE EcoPlus, dzięki któremu zużycie paliwa i emisja hałasu ulegają wyraźnemu zmniejszeniu // Duży zbiornik paliwa o pojemności 320 litrów wystarcza na więcej niż jeden dzień // ErgoPlus 3 z licznymi dodatkowymi funkcjami dla lepszej ergonomii i funkcjonalności // PaveDock Assistant poprawia bezpieczeństwo procesu zasypywania kosza mieszanką // Integralna ze stołami rozsuwanymi: VF 600, VR 600 i AB 600 SUPER i dla USA i Kanady QSB6.7-C kw przy 2000 obr./min. (zgodnie z normą DIN) 175 kw przy 1700 obr./min. DOC, SCR 320 I SUPER dla Australii i Nowej Zelandii QSB6.7-C kw przy 2000 obr./min. (zgodnie z normą DIN) 168 kw przy 1700 obr./min. Europejska norma emisji spalin 3a, US-norm EPA Tier I Standard Opcja Zewnętrzny promień skrętu 2 tylne koła (6x2) 2 tylne koła i 2 przednie koła (6x4) 2 tylne koła i 4 przednie koła (6x6) do 76 m/min, regulowana bezstopniowo do 20 km/h, regulowana bezstopniowo minimalnie 5,6 m z systemem Pivot Steer Ślimaki rozprowadzające 2, z wymiennymi skrzydełkami i zmiennym 400 mm Ustawianie wysokości regulacja hydrauliczna, bezstopniowa, w zakresie 15 cm 15 t 3420 mm Stoły VF 600 szerokość podstawowa 3,05 do 5,95 m szerokość maksymalna (V) 7,75 m VR 600 szerokość podstawowa 3,05 do 6,0 m szerokość maksymalna (V) 7,3 m AB 600 szerokość podstawowa 3,0 do 6,0 m szerokość maksymalna (TV) 7,5 m Warianty zagęszczania V (VF 600/VR 600), TV (AB 600) Grubości warstw do 30 cm 3,0 m VF 600 V 6,5 m VR 600 V 6,9 m AB 600 TV 6,6 m ciągnik z dachem i stołem VF 600 V 21,25 t Legenda: DOC = katalizator utleniający VF = stół z poszerzeniami umieszczanymi z przodu V = z wibracją SCR = selektywna redukcja katalityczna VR = stół z poszerzeniami umieszczanymi z tyłu TV = z tamperami i wibracją AB = stół rozsuwany 46 highway Class 47

25 SUPER (i) Maksymalna szerokość układania 13,0 m Maksymalna wydajność układania 1100 t/h Highway Class SUPER i 12,5 14, W zależności od typu stołu, patrz specyfikacje SUPER (i) SUPER (i) to prawdziwy tytan pracy. Koncepcja tej bardzo nowoczesnej maszyny została wypracowana w taki sposób, iż nawet w przypadku bardzo dużych przedsięwzięć budowlanych pracuje ona pewnie, jest wyjątkowo ekonomicznai radzi sobie bez trudu. Jej wydajność sięga nawet 1100 ton na godzinę. Dzięki swej maksymalnej szerokości roboczej na poziomie 13,0 m jest to idealna układarka nadająca się do bezspoinowej budowy autostrad, płyt lotnisk oraz dużych powierzchni komunikacyjnych. Dopuszczalna grubość układanej warstwy wynosi 40 cm. // Pakiet redukcji emisji VÖGELE EcoPlus, dzięki któremu zużycie paliwa i emisja hałasu ulegają wyraźnemu zmniejszeniu // ErgoPlus 3 z licznymi dodatkowymi funkcjami poprawiającymi ergonomię i funkcjonalność // Funkcje AutoSet Plus umożliwiające szybkie przejazdy pomiędzy odcinkami na placu budowy oraz zapis indywidualnych programów układania // PaveDock Assistant poprawia bezpieczeństwo procesu zasypywania kosza mieszanką // Usprężynowana belka dociskowa PaveDock efektywnie kompensuje wszelkie uderzenia powodowane przez wywrotki SUPER i na rynki UE/EFTA / USA / Kanady / Japonii QSB6.7-C kw przy 2000 obr./min. (zgodnie z normą DIN) 167 kw przy 1700 obr./min. DOC, SCR 400 I SUPER na rynki wszystkich pozostałych państw QSB6.7-C kw przy 2000 obr./min. (zgodnie z normą DIN) 168 kw przy 1700 obr./min. Europejska norma emisji spalin 3a, US-norm EPA Tier I Gąsienice Powierzchnia styku z podłożem Zawieszenie z nakładkami gumowymi 3060 x 305 mm do 25 m/min, regulowana bezstopniowo do 4,5 km/h, regulowana bezstopniowo Ślimaki rozprowadzające 2, z wymiennymi skrzydełkami i zmiennym 480 mm Ustawianie wysokości regulacja hydrauliczna, bezstopniowa, w zakresie 15 cm 14 t 3265 mm Stoły AB 500 szerokość podstawowa 2,55 do 5,0 m szerokość maksymalna (TV/TP1/TP2) 8,5 m AB 600 szerokość podstawowa 3,0 do 6,0 m szerokość maksymalna (TV/TP1/TP2) 9,5 m szerokość maksymalna (TP2 Plus) 8,5 m SB 250 szerokość podstawowa 2,5 m szerokość maksymalna (TV/TP1) 13,0 m Warianty zagęszczania TV, TP1, TP2, TP2 Plus (AB 500/AB 600), TVP2 (SB 250) Grubości warstw do 40 cm (SB 250) 2,55 m AB 500/AB 600 TV 6,65 m TP1/TP2/TP2 Plus 6,8 m SB 250 TV/TP1/TP2/TVP2 6,55 m AB 500 TV 21,9 t Legenda: DOC = katalizator utleniający AB = stół rozsuwany TV = z tamperami i wibracją TVP2 = z tamperami, wibracją i dwiema listwami dogęszczającymi SB = stół sztywny TP1 = z tamperami i jedną listwą dogęszczającą TP2 Plus = ze specjalnymi tamperami, dwiema listwami dogęszczającymi i dodatkowymi obciążnikami SCR = selektywna redukcja katalityczna TP2 = z tamperami i dwiema listwami dogęszczającymi 48 Highway Class 49

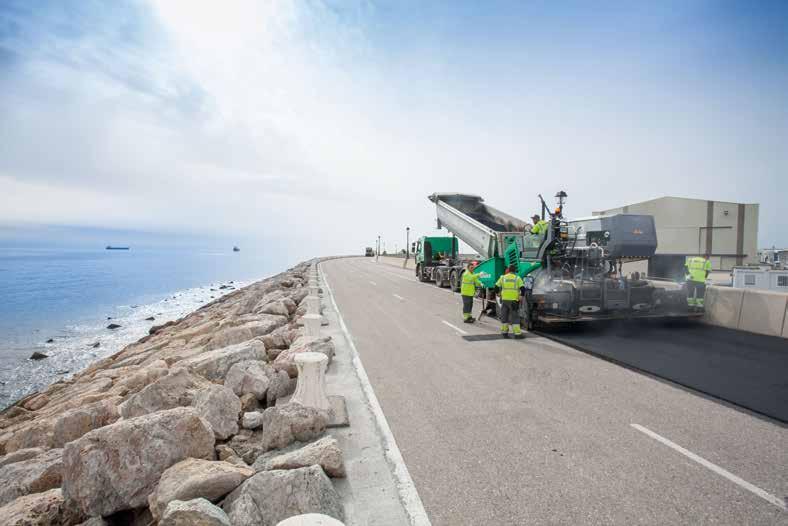

26 SUPER Maksymalna szerokość układania 16,0 m Maksymalna wydajność układania 1600 t/h Highway Class ,5 14, W zależności od typu stołu, patrz specyfikacje SUPER Tam, gdzie wymagana jest wysoka jakość ułożenia oraz wysoka wydajność maszyny, inwestycja w okręt flagowy marki VÖGELE, czyli w SUPER , szybko się zwraca. Ta duża układarka umożliwia układanie tłucznia, chudego betonu czy asfaltu zgodnie z profilem, przy optymalnym zagęszczeniu i bardzo równo. regulowany w zależności od obciążenia gwarantuje optymalną współpracę wszystkich funkcji maszyny także przy stałym maksymalnym obciążeniu. // Możliwa bardzo wysoka prędkość układania do 24 m/min. // Wydajny silnik Diesla firmy o mocy 300 kw // W zestaw Heavy-Duty Kit, dzięki któremu można poprawić żywotność wszystkich komponentów, także w przypadku układania bardzo szorstkich materiałów // Wyjątkowo duża szerokość układania, nawet do 16,0 m, umożliwia bezspoinowe układanie jezdni autostrad // Koncepcja obsługi ErgoPlus, aby obsługa maszyny była możliwie komfortowa // Możliwość współpracy ze stołem rozsuwanym AB 600 i sztywnym SB 300 Gąsienice Powierzchnia styku z podłożem Zawieszenie Ślimaki rozprowadzające Ustawianie wysokości TCD 2015 V06 4V 300 kw przy 1800 obr./min. (zgodnie z normą DIN) 292 kw przy 1500 obr./min. 600 I z nakładkami gumowymi 3300 x 400 mm do 24 m/min, regulowana bezstopniowo do 4,5 km/h, regulowana bezstopniowo 2, z wymiennymi skrzydełkami i zmiennym 420 mm regulacja hydrauliczna, bezstopniowa, w zakresie 20 cm 17,5 t 3885 mm Stoły AB 600 szerokość podstawowa 3,0 do 6,0 m szerokość maksymalna (TV/TP1/TP2) 9,5 m SB 300 szerokość podstawowa 3,0 m szerokość maksymalna (TV) 16,0 m Warianty zagęszczania TV, TP1, TP2, TP2 Plus (AB 600), TVP2 (SB 300) Grubości warstw do 50 cm (SB 300) 3,0 m AB 600 TV 7,0 m TP1/TP2/TP2 Plus 7,1 m SB 300 TV/TP1/TP2/TVP2 6,9 m AB 600 TV 28,7 t Legenda: AB = stół rozsuwany TV = z tamperami i wibracją TP1 = z tamperami i jedną listwą dogęszczającą TVP2 = z tamperami, wibracją i dwiema listwami dogęszczającymi SB = stół sztywny TP2 = z tamperami i dwiema listwami dogęszczającymi TP2 Plus = ze specjalnymi tamperami, dwiema listwami dogęszczającymi i dodatkowymi obciążnikami 50 Highway Class 51

27 Special Class Mają w sobie to coś: Special Class to maszyny do zastosowań specjalnych, na przykład do układania cienkich warstw na gorąco, do skrapiania nawierzchni i układania czy też do kompaktowego układania w technologii InLine Pave. Klasa ta obejmuje także podajniki do bezdotykowego podawania materiału bez przerw. 52 special Class 53

28 SUPER (i) SprayJet Maksymalna szerokość skrapiania Maksymalna wydajność układania 6,0 m 700 t/h Special Class , W zależności od typu stołu, patrz specyfikacje SUPER (i) SprayJet Układarka SUPER (i) z modułem SprayJet nadaje się do // Wyjątkowa na światową skalę układarka z funkcją spryskiwania układania cienkich warstw na gorąco, z zamknięciem powierzchni, emulsją do budowy cienkich powłok oraz konwencjonalnych warstw jak i do tradycyjnego układania z uprzednim spryskiwaniem wierzchnich i łączących nawierzchni emulsją. // Niezawodne i czyste spryskiwanie emulsją na obszarze od 0,3 do 1,6 km/m 2 * Moduł SprayJet posiada liczne zalety z punktu widzenia technologii. // Wysoce nowoczesna koncepcja obsługi ErgoPlus 3 dla Ilość podawanej emulsji można ustawić bezstopniowo w zakresie od układarki i modułu spryskiwania 0,3 do 1,6 kg/m 2 *, dzięki czemu powierzchnię można spryskiwać // Automatyczne funkcje ułatwiają przygotowanie modułu bardzo małą ilością emulsji. Dzięki niskiemu ciśnieniu spryskiwania spryskiwania, przebiegu spryskiwania oraz konserwacji modułu wynoszącemu maksymalnie tylko 3 bar, do minimum redukuje się spryskiwania. efekt mgiełki, a tym samym zabrudzenia. SUPER i SprayJet na rynki UE/EFTA / USA / Kanady QSB6.7-C kw przy 2000 obr./min. (zgodnie z normą DIN) 121 kw przy 1700 obr./min. DOC, SCR 300 I SUPER SprayJet na rynki wszystkich pozostałych państw QSB6.7-C kw przy 2000 obr./min. (zgodnie z normą DIN) 116 kw przy 1700 obr./min. Europejska norma emisji spalin 3a, US-norm EPA Tier I Gąsienice Powierzchnia styku z podłożem Zawieszenie Ślimaki rozprowadzające Ustawianie wysokości z nakładkami gumowymi 2830 x 305 mm do 24 m/min, regulowana bezstopniowo do 4,5 km/h, regulowana bezstopniowo 2, z wymiennymi skrzydełkami i zmiennym 400 mm regulacja hydrauliczna, bezstopniowa, w zakresie 15 cm Stoły 13 t 3265 mm AB 500 szerokość podstawowa 2,55 do 5,0 m szerokość maksymalna (TV/TP1) 8,5 m maksymalna szerokość skrapiania (TV/TP1) 6,0 m AB 600 szerokość podstawowa 3,0 do 6,0 m szerokość maksymalna (TV/TP1) 9,0 m maksymalna szerokość skrapiania (TV/TP1) 6,0 m Warianty zagęszczania TV, TP1 Moduł SprayJet Zbiornik emulsji ogrzewany elektrycznie, sterowany termostatem standardowo 2100 l, w opcji z dodatkowym zbiornikiem 7100 l Ścianki zbiornika izolowane Listwa spryskująca 5 segmentów skrapiania 2,55 m do 6,0 m Rozstaw dysz 250 mm Dysze spryskujące z podwójnym nacięciem Ilość podawanej emulsji 0,3 do 1,6 kg/m²* Stożek spryskiwania 120 Ciśnienie spryskiwania (max.) 3 bar AB 500/AB 600 TV/TP1 AB 500 TV 2,55 m 6,04 m ciągnik z pustym modułem i stołem 22 t * Ilość substancji nanoszonej na m 2 należy określić na podstawie właściwości emulsji. Zależy ona od konsystencji, temperatury oraz od wykorzystywanych wkładek do dysz. Legenda: DOC = katalizator utleniający AB = stół rozsuwany TV = z tamperami i wibracją SCR = selektywna redukcja katalityczna TP1 = z tamperami i jedną listwą dogęszczającą 54 special Class 55

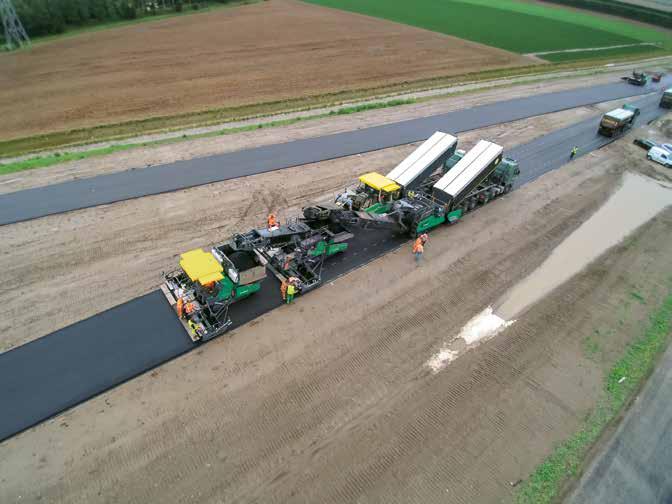

29 Układarka warstwy wiążącej SUPER i IP dla InLine Pave Maksymalna szerokość układania 8,5 m Maksymalna wydajność układania 1100 t/h* Special Class SUPER i IP ,5 14, SUPER i IP InLine Pave to opracowana przez VÖGELE innowacyjna technologia budowy kompaktowych warstw asfaltowych. Sercem zestawu maszyn do układania w technologii InLine Pave jest rozściełacz SUPER i IP do warstwy ścieralnej. Jest to zmodyfikowana standardowa układarka ze specjanym modułem do podawania materiału na warstwę ścieralną oraz ze stołem AB 600 TP2 Plus. Dzięki specjalnym tamperom, dwóm listwom dogęszczającym i dodatkowym obciążnikom stół ten gwarantuje uzyskanie bardzo wysokiego zagęszczenia. Stół bazujący na działającym impulsowo układzie hydraulicznym VÖGELE to technologiczne cudo wykorzystywane w metodzie InLine Pave. // Maszyna do budowy kompaktowych mocowań asfaltowych w postępowaniu gorąco na gorąco // Przy pomocy stołu wysokiego zagęszczania AB 600 TP2 Plus osiąga się bardzo wysokie zagęszczenia // Maszyna układająca warstwę ścieralną może jechać po dobrze zagęszczonej warstwie wiążącej, nie pozostawiając na niej śladów // Koncepcja obsługi ErgoPlus 3 z dwiema platformami obsługowymi dla optymalnej widoczności i prostoty obsługi SUPER i IP Gąsienice Powierzchnia styku z podłożem Zawieszenie na rynki UE/EFTA / USA / Kanady / Japonii QSB6.7-C kw przy 2000 obr./min. (zgodnie z normą DIN) 167 kw przy 1700 obr./min. DOC, SCR 400 I z nakładkami gumowymi 3060 x 305 mm do 25 m/min, regulowana bezstopniowo do 4,5 km/h, regulowana bezstopniowo dodatkowy Stół układający 20 t 3265 mm AB 600 szerokość podstawowa 3,0 do 6,0 m szerokość maksymalna 8,5 m Wariant zagęszczania TP2 Plus Grubości warstw do 30 cm Blachy gładzące, tampery i listwy dogęszczające: Moduł przekazujący Przenośnik taśmowy taśmy Wydajność przenośnika taśmowego 1, z napędem hydraulicznym, ogrzewany promiennikami na propan, napinacz hydrauliczny 1100 mm 1200 t/h* (max.) Ślimaki rozprowadzające 2, z wymiennymi skrzydełkami i zmiennym 480 mm Wysokość AB 600 TP2 Plus 3000 mm mm 3080 mm ciągnik z modułem do podawania materiału i stołem 28,1 t (bez dodatkowego kosza) Wykorzystanie układarki SUPER i IP kwalifikuje się jako zadanie specjalne. W razie potrzeby prosimy o kontakt z naszym działem eksploatacji maszyn. * w zależności od mieszanki Legenda: DOC = katalizator utleniający AB = stół rozsuwany TP2 Plus = ze specjalnymi tamperami, dwiema listwami dogęszczającymi i dodatkowymi obciążnikami IP = InLine Pave SCR = selektywna redukcja katalityczna 56 special Class 57

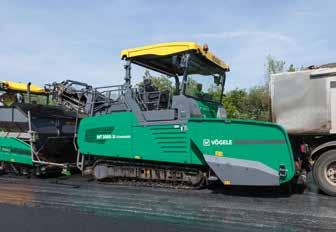

30 MT (i) Standard Maksymalna wydajność 1200 t/h* Special Class MT (i) Standard Ten wysokowydajnościowy podajnik to idealny partner na // Ciągłe i bezdotykowe podawanie mieszanki bitumicznej dużym, nowocześnie zorganizowanym placu budowy. Bardzo duża do układarki gwarantuje najwyższą jakość ułożenia masy pojemność oraz innowacyjny, wysoce wydajny system transportu // Bardzo wydajny układ transportu materiału w umożliwiają nieprzerwane i bezdotykowe podawanie mieszanki do połączeniu z dużym koszem o pojemności 16,4 t umożliwia układarki. MT (i) Standard jest w stanie transportować nawet rozładunek dużych wywrotek z masą w ciągu 60 sekund 1200 ton mieszanki na godzinę. Zagłębiony i szczególnie szeroki // Niezawodne podawanie mieszanki poprzez automatyczną przenośnik taśmowy gwarantuje precyzyjne doprowadzanie mieszanki regulację odstępu i ochronę antynajazdową oraz czystość na placu budowy. // Koncepcja obsługi ErgoPlus gwarantuje doskonałą widoczność i umożliwia łatwą i pewną obsługę MT i Standard na rynki UE/EFTA / USA / Kanady / Japonii TCD 6.1 L6 160 kw przy 2000 obr./min. (zgodnie z normą DIN) 150 kw przy 1800 obr./min. DOC, DPF, SCR 450 I MT Standard na rynki wszystkich pozostałych państw TCD 2012 L06 2V 142 kw przy 2000 obr./min. (zgodnie z normą DIN) 139 kw przy 1800 obr./min. Europejska norma emisji spalin 3a, US-norm EPA Tier I Przenośniki ślimakowe Standard Opcja Prędkość obrotowa Przenośnik taśmowy taśmy Wydajność przenośnika taśmowego przekazujący Wysokość wsypywania Rolki do pchania wywrotki 2, w zbiorniku do przekazywania mieszanki cylindryczne przenośniki ślimakowe 400 mm stożkowate przenośniki ślimakowe z funkcją homogenizacji hydrauliczne napędy jednostkowe 79 obr./min. 1, z napędem hydraulicznym 1100 mm 1200 t/h* 16,4 t 3680 mm 600 mm (dno kosza) zawieszone wahadłowo Gąsienice Powierzchnia styku z podłożem Zawieszenie z nakładkami gumowymi 3060 x 305 mm do 25 m/min, regulowana bezstopniowo do 4,5 km/h, regulowana bezstopniowo dodatkowy Wysokość t (nakładka na kosz układarki) 3000 mm 8950 mm 3100 mm 19,2 t * w zależności od mieszanki Legenda: DOC = katalizator utleniający DPF = filtr cząstek stałych SCR = selektywna redukcja katalityczna 58 special Class 59

31 MT (i) Offset Maksymalna wydajność 1200 t/h* Special Class MT (i) Offset Bardzo nowoczesny podajnik materiału MT (i) Offset gwarantuje stały przepływ materiału przy różnych zastosowaniach. Czy to na typowym dużym placu budowy, gdzie jest podawany asfalt, czy też przy napełnianiu rowów wzdłuż drogi, MT (i) Offset z odchylnym przenośnikiem taśmowym stanowi perfekcyjne rozwiązanie. Innowacyjna koncepcja transportu materiału gwarantuje maksymalną wydajność, zaś koncepcja obsługi ErgoPlus jest gwarantem bezpiecznej i prostej obsługi maszyny. // Ciągłe i bezdotykowe podawanie mieszanki bitumicznej do układarki gwarantuje najwyższą jakość ułożenia masy // Bardzo nowoczesna koncepcja układu transportowego umożliwia rozładunek dużych wywrotek nawet w ciągu 60 sekund // Różnorodne możliwości zastosowania dzięki obrotowej i przestawnej taśmie transportowej // Najlepszy widok i bezpieczeństwo dzięki komfortowemu i precyzyjnemu systemowi obsługi ErgoPlus MT i Offset na rynki UE/EFTA / USA / Kanady / Japonii TCD 6.1 L6 160 kw przy 2000 obr./min. (zgodnie z normą DIN) 150 kw przy 1800 obr./min. DOC, DPF, SCR 450 I MT Offset na rynki wszystkich pozostałych państw TCD 2012 L06 2V 142 kw przy 2000 obr./min. (zgodnie z normą DIN) 139 kw przy 1800 obr./min. Europejska norma emisji spalin 3a, US-norm EPA Tier I Gąsienice Powierzchnia styku z podłożem Zawieszenie z nakładkami gumowymi 3060 x 305 mm do 25 m/min, regulowana bezstopniowo do 4,5 km/h, regulowana bezstopniowo Przenośniki ślimakowe Standard Opcja Prędkość obrotowa Przenośniki taśmowe taśmy Taśma odchylna Kąt obrotu Zasięg Wysokość przesypywania (max.) Wydajność przenośnika taśmowego przekazujący Wysokość wsypywania Rolki do pchania wywrotki 2, w zbiorniku do przekazywania mieszanki cylindryczne przenośniki ślimakowe 400 mm stożkowate przenośniki ślimakowe z funkcją homogenizacji hydrauliczne napędy jednostkowe 79 obr./min. 2, przenośniki taśmowe gumowe, bez końca hydrauliczne napędy jednostkowe 1100 mm Promiennik powierzchniowy na podczerwień, napędzany olejem napędowym obracana hydraulicznie 55 w prawo i w lewo od krawędzi zewnętrznej podajnika do środka punktu zrzutu: 3500 mm 3900 mm 1200 t/h* 16,4 t 3680 mm 600 mm (dno kosza) zawieszone wahadłowo dodatkowy t (nakładka na kosz układarki) Wysokość 3000 mm mm 3100 mm 23,8 t * w zależności od mieszanki Legenda: DOC = katalizator utleniający DPF = filtr cząstek stałych SCR = selektywna redukcja katalityczna 60 special Class 61

32
