INSTYTUT ŁĄCZNOŚCI PAŃSTWOWY INSTYTUT BADAWCZY

Transkrypt

1 INSTYTUT ŁĄCZNOŚCI PAŃSTWOWY INSTYTUT BADAWCZY LABORATORIUM BADAŃ URZĄDZEŃ TELEKOMUNIKACYJNYCH UL. SZACHOWA 1, WARSZAWA T: (+48) F: (+48) Sprawozdanie nr /RLAN_01 SPRAWOZDANIE Z BADAŃ poziomów natężenia pola elektrycznego wytwarzanego przez punkty dostępowe sieci RLAN, wykonanych w ramach umowy nr 1/DT z dnia 20 czerwca 2017 r. WARSZAWA 2017 I Ł PEM_RLAN_ r.

2 Sprawozdanie: nr /RLAN_01 Strona 2 z Laboratorium prowadzące badania SPRAWOZDANIE Z BADAŃ Nr /RLAN_01 Instytut Łączności PIB, Laboratorium Badań Urządzeń Telekomunikacyjnych (LBUT), ul. Szachowa 1, Warszawa, Polska. tel.: faks: lbut@itl.waw.pl 2. Zleceniodawca badań Ministerstwo Cyfryzacji, ul. Królewska 27, Warszawa, Polska. Umowa:... nr 1/DT z dnia 20 czerwca 2017 r., wraz z Aneksem nr 1 z dnia 1 grudnia 2017 r. 3. Przedmiot badań Nazwa:... Sieć punktów dostępowych RLAN zlokalizowana w budynku głównym Instytutu Łączności PIB, Warszawa, ul. Szachowa Cel badań Badania zgodności z wymaganiami określonymi w Rozporządzeniu Ministra Środowiska z dnia 30 października 2003 r. w sprawie dopuszczalnych poziomów pól elektromagnetycznych w środowisku oraz sposobów sprawdzania dotrzymania tych poziomów (Dz. U. 2003, Nr 192, poz. 1883). 5. Normy i wymagania a) Rozporządzenie Ministra Środowiska z dnia 30 października 2003 r. w sprawie dopuszczalnych poziomów pól elektromagnetycznych w środowisku oraz sposobów sprawdzania dotrzymania tych poziomów. (Dz. U. 2003, nr 192, poz. 1883) b) PN-EN 50492:2009+A1:2014. Norma podstawowa dotycząca miejscowych pomiarów natężeń pól elektromagnetycznych związanych z ekspozycją ludzi w otoczeniu stacji bazowych. (EN 50492:2008 +A1:2014, IDT) c) PN-EN 50413:2009+A1:2014. Norma podstawowa w zakresie metod pomiarów i obliczeń ekspozycji ludzi w polach elektrycznych, magnetycznych i elektromagnetycznych (0 Hz-300 GHz). (EN 50413:2008 +A1:2013, IDT)

3 Sprawozdanie: nr /RLAN_01 Strona 3 z 23 d) IEC Edition Determination of RF field strength and SAR in the vicinity of radiocommunication base stations for the purpose of evaluating human exposure. e) PN-EN 62311:2010. Ocena urządzeń elektronicznych i elektrycznych w odniesieniu do ograniczeń ekspozycji ludności w polach elektromagnetycznych (0 Hz-300 GHz). (EN 62311:2008, IDT) f) ECC/DEC/(04)08. ECC Decision of 09 July 2004 on the harmonised use of the 5 GHz frequency bands for the implementation of Wireless Access Systems including Radio Local Area Networks (WAS/RLANs). g) IEEE Std : IEEE Standard for Information Technology Telecommunications and information exchange between systems Local and metropolitan area networks Specific requirements. Part 11: Wireless LAN Medium Access Control (MAC) and Physical Layer (PHY) Specifications. 6. Okres prowadzenia badań Pomiary rozpoczęto: r. Pomiary zakończono: r. Analizę wyników pomiarów zakończono: r. 7. Miejsce badań Budynek główny Instytutu Łączności PIB. Adres: ul. Szachowa 1, Warszawa. 8. Prowadzący badania Arkadiusz Kalinowski, mgr inż. Maksym Ostrowski. 9. Dokumentacja badanej sieci RLAN Dokumentacja uzyskana od administratora sieci RLAN: a. Cisco Systems, Inc Cisco Aironet 1000 Series Lightweight Access Points. Data Sheet. Dokumentacja techniczna rodziny punktów dostępowych, w tym punktu dostępowego model AIR-LAP1131AG-E-K9. datasheet_c pdf b. Cisco Systems, Inc Cisco Aironet 1130AG Series IEEE A/B/G Access Point. Data Sheet. Dokumentacja techniczna rodziny punktów dostępowych, w tym punktu dostępowego model AIR-LAP1131AG-E-K9. datasheet_c pdf c. Cisco Systems, Inc Cisco Aironet 2700 Series Access Points. Data Sheet. Dokumentacja techniczna rodziny punktów dostępowych, w tym punktu dostępowego model AIR-AP2702I-UXK9. datasheet_c pdf Dokumenty w formie elektronicznej

4 Sprawozdanie: nr /RLAN_01 Strona 4 z Opis punktów dostępowych sieci RLAN W budynku głównym Instytutu Łączności PIB punkty dostępowe sieci RLAN są zainstalowane na korytarzach na podwieszonych sufitach. Na podstawie dokumentacji uzyskanej od administratora sieci ustalono, że w sieci są wykorzystywane następujące modele punktów dostępowych: Model: AIR-AP1020-E-K9: producent: Cisco Systems, Inc.; wykonanie zgodne z normą IEEE a/b/g; zakresy częstotliwości i deklarowana moc nadajnika: od 2400 MHz do 2483,5 MHz, P e.i.r.p. 20,0 dbm (100 mw), od 5150 MHz do 5350 MHz, P e.i.r.p. 17,0 dbm (50 mw), od 5470 MHz do 5725 MHz, P e.i.r.p. 17,0 dbm (50 mw). Model: AIR-LAP1131AG-E-K9: producent: Cisco Systems, Inc.; wykonanie zgodne z normą IEEE a/b/g; zakresy częstotliwości i deklarowana moc nadajnika: od 2400 MHz do 2483,5 MHz, P e.i.r.p. 20,0 dbm (100 mw), od 5150 MHz do 5350 MHz, P e.i.r.p. 17,0 dbm (50 mw), od 5470 MHz do 5725 MHz, P e.i.r.p. 17,0 dbm (50 mw). Model: AIR-AP2702I-UXK9: producent: Cisco Systems, Inc.; wykonanie zgodne z normą IEEE a/b/g/n/ac; zakresy częstotliwości i deklarowana moc nadajnika: od 2400 MHz do 2483,5 MHz, P e.i.r.p. 20,0 dbm (100 mw), od 5150 MHz do 5350 MHz, P e.i.r.p. 23,0 dbm (200 mw), od 5470 MHz do 5725 MHz, P e.i.r.p. 23,0 dbm (200 mw). Punkty dostępowe RLAN pracują 24 h/dobę w trybie z dynamicznym wyborem kanału radiowego. 11. Program badań W celu sprawdzenia zgodności z rozporządzeniem Ministra Środowiska z dnia 30 października 2003 r. w sprawie dopuszczalnych poziomów pól elektromagnetycznych w środowisku oraz sposobów sprawdzania dotrzymania tych poziomów (Dz. U nr 192, poz. 1883), wykonano pomiary natężenia pola elektrycznego wytwarzanego przez punkty dostępowe sieci RLAN w pasmach częstotliwości 2,4 GHz oraz 5 GHz, w pionach pomiarowych na wysokości od 30 cm do 200 cm. Lokalizacje pionów pomiarowych na korytarzach dwóch kondygnacji budynku oraz na otwartym powietrzu przedstawiono na Rys. 1a, Rys. 1b oraz na Rys. 2 w Załączniku nr 1.

5 Sprawozdanie: nr /RLAN_01 Strona 5 z Metoda i wyniki badań Zgodnie z regulacjami obowiązującymi w UE mogą być używane urządzenia RLAN o następujących parametrach: w zakresie częstotliwości nadajnika i odbiornika od 2400 MHz do 2483,5 MHz, z równoważną mocą promieniowaną izotropowo (e.i.r.p.): 20,0 dbm (100 mw) /* ; bez ograniczeń dotyczących miejsca instalacji wewnątrz lub na zewnątrz pomieszczeń. /** w zakresie częstotliwości nadajnika i odbiornika od 5150 MHz do 5350 MHz, z równoważną mocą promieniowaną izotropowo (e.i.r.p.): 23,0 dbm (200 mw) /* ; dopuszczalne stosowanie wyłącznie wewnątrz pomieszczeń. /** w zakresie częstotliwości nadajnika i odbiornika od 5470 MHz do 5725 MHz z równoważną mocą promieniowaną izotropowo (e.i.r.p.): 30,0 dbm (1 W) /* ; dopuszczalne stosowanie zarówno wewnątrz, jak również na zewnątrz pomieszczeń. /** /* Maksymalna moc emisji nadajnika (moc w czasie "burst"). /** Zgodnie z Decyzją ECC/DEC/(04)08 z dnia r. z późn. zmianami. Urządzenia RLAN wykorzystują kanały radiowe do nadawania i odbioru w trybie z podziałem czasu (TDD). Punkt dostępowy RLAN, nadaje zawsze w regularnych odstępach czasu ramkę sygnału identyfikującego sieć (beacon frame), niezależnie czy jest, czy nie jest, w trakcie sesji komunikacji danych z terminalem/terminalami. Po tym sygnale mogą być nadawane dane do terminali, następnie odbierane dane z terminali. Współczynnik wypełnienia emisji definiowany jako stosunek czasu nadawania (T TX ) do okresu powtarzania ramki sygnału identyfikacji (T BEACON ), a więc także średnia moc emisji, zmienia się zależnie od aktualnych potrzeb sieci. Jednakże moc średnia emisji punktu dostępowego, niezależnie od obsługiwanego ruchu jest zawsze mniejsza od szczytowej mocy emisji zmierzonej podczas ramki sygnału identyfikacji sieci. Zatem wyniki pomiaru określone na podstawie mocy sygnału identyfikującego sieć są zawsze przyjmowane z nadmiarem. Zgodnie z Tabelą 2 w Rozporządzeniu Ministra Środowiska z r. w sprawie dopuszczalnych poziomów pól elektromagnetycznych w środowisku oraz sposobów sprawdzania dotrzymania tych poziomów, w zakresie częstotliwości od 300 MHz do 300 GHz parametrem charakteryzującym pole elektromagnetyczne może być wartość natężenia pola elektrycznego (E), albo gęstość mocy pola elektromagnetycznego (S). W niniejszym sprawozdaniu jako parametr charakteryzujący pole elektromagnetyczne o częstotliwościach wytwarzanych przez punkty dostępowe sieci RLAN (por. p. 12.1) przyjęto wartość skuteczną natężenia pola elektrycznego E [V/m] obliczaną zgodnie z formułą: gdzie: E 1, E 2, E 3 są zmierzonymi wartościami skutecznymi składowych pola elektrycznego w danej lokalizacji dla zakresów częstotliwości wymienionych w p Wartość graniczna natężenia pola elektrycznego określona w rozporządzeniu Ministra Środowiska wynosi 7 V/m.,

6 Sprawozdanie: nr /RLAN_01 Strona 6 z 23 Zgodnie z metodyką opisaną w ww. Rozporządzeniu w wybranych lokalizacjach pomiary wykonano przemieszczając antenę przyrządu pomiarowego wzdłuż linii pionowej (w pionach pomiarowych) na wysokościach od 0,3 m do 2 m nad powierzchnią ziemi albo inną powierzchnią, na której mogą przebywać ludzie, przyjmując i notując jako wyniki pomiarów w danej lokalizacji maksymalne poziomy poszczególnych, zidentyfikowanych składowych pola elektrycznego. Wszystkie pomiary natężenia wykonano za pomocą selektywnego miernika promieniowania (Selective Radiation Meter) firmy Narda Safety Solutions GmbH model SRM-3006, wyposażonego w izotropową antenę do pomiaru składowej pola elektrycznego model 3502/01. Nastawy miernika SRM-3006 zastosowane do pomiaru pola wytwarzanego przez punkty dostępowe sieci RLAN opisano w p Metodę oszacowania niepewności pomiaru opisano w p Punkty dostępowe sieci RLAN Przyjęte granice zakresów częstotliwości przeznaczonych dla punktów dostępowych sieci RLAN podano w Tabeli 1. Tabela 1: Zakresy częstotliwości przeznaczone dla punktów dostępowych sieci RLAN Lp. F min [MHz] F max [MHz] ,0 2483, ,0 5350, ,0 5725,0 Nastawy miernika model SRM-3006 do pomiarów natężenia pola: Wykorzystano domniemane nastawy miernika wynikające z przyjętych do badań zakresów częstotliwości.

7 Sprawozdanie: nr /RLAN_01 Strona 7 z Oszacowanie niepewności pomiaru Metodę oszacowania niepewności pomiaru wykonanego za pomocą stosowanego przyrządu firmy Narda składającego się z: selektywnego miernika natężenia pola model SRM-3006; izotropowej anteny pomiarowej do pomiaru składowej pola elektrycznego model 3502/01; przedstawiono w Tabeli 2 oraz Tabeli 3. Oszacowane wartości rozszerzonej niepewności pomiaru wyrażone w [%] przedstawiono w Tabeli 4. Źródło niepewności Wyposażenie pomiarowe Temperatura i wilgotność powietrza Tabela 2: Oszacowanie górnej granicy niepewności pomiaru Odniesienie Wartość A [db] Rozkład Dzielnik B Niepewność standardowa u = A/B Dokumentacja przyrządu 0,5 prostokątny 1,73 0,29 0,08 Szum tła Eksperyment 0,5 normalny 2 0,25 0,06 Wzorcowanie Kombinowana dla przyrządu pomiarowego z anteną Metoda badania Wpływ osoby wykonującej pomiar Błąd odczytu wskazania przyrządu pomiarowego Otoczenie Zaburzenie pomiaru przez np. duże obiekty przemieszczające się Uśrednianie przestrzenne Świadectwo wzorcowania przyrządu Dokumentacja przyrządu 2000 MHz < F < 4000 MHz Dokumentacja przyrządu 5000 MHz < F < 6000 MHz 1,2 normalny 2 0,61 0,37 +2,0 normalny 2 1,00 1,00 +2,9 normalny 2 1,45 2,10 Eksperyment 0,5 prostokątny 1,73 0,29 0,08 Przyrząd z wyświetlaczem cyfrowym Brak dużych przemieszczających się obiektów Pomiar wartości maksymalnej Kombinowana niepewność pomiaru u c [db] Rozszerzona niepewność pomiaru U = k u c [db] 0,0 trójkątny 2,45 0,0 0,0 0,0 prostokątny 1,73 0,0 0,0 0,0 prostokątny 1,73 0,0 0,0 Dla 2000 MHz < F < 4000 MHz +1,26 Dla 5000 MHz < F < 6000 MHz +1,64 Współczynnik rozszerzenia k dla poziomu ufności 95% 1,96 u 2 Dla 2000 MHz < F < 4000 MHz +2,5 Dla 5000 MHz < F < 6000 MHz +3,2

8 Sprawozdanie: nr /RLAN_01 Strona 8 z 23 Źródło niepewności Wyposażenie pomiarowe Temperatura i wilgotność powietrza Tabela 3: Oszacowanie dolnej granicy niepewności pomiaru Odniesienie Wartość A [db] Rozkład Dzielnik B Niepewność standardowa u = A/B Dokumentacja przyrządu 0,5 prostokątny 1,73 0,29 0,08 Szum tła Eksperyment 0,5 normalny 2 0,25 0,06 Wzorcowanie Kombinowana dla przyrządu pomiarowego z anteną Metoda badania Wpływ osoby wykonującej pomiar Błąd odczytu wskazania przyrządu pomiarowego Otoczenie Zaburzenie pomiaru przez np. duże obiekty przemieszczające się Uśrednianie przestrzenne Świadectwo wzorcowania przyrządu Dokumentacja przyrządu 2000 MHz < F < 4000 MHz Dokumentacja przyrządu 5000 MHz < F < 6000 MHz 1,2 normalny 2 0,61 0,37 2,6 normalny 2 1,30 1,69 4,3 normalny 2 2,15 4,62 Eksperyment 0,5 prostokątny 1,73 0,29 0,08 Przyrząd z wyświetlaczem cyfrowym Brak dużych przemieszczających się obiektów Pomiar wartości maksymalnej Kombinowana niepewność pomiaru u c [db] Rozszerzona niepewność pomiaru U = k u c [db] 0,0 trójkątny 2,45 0,0 0,0 0,0 prostokątny 1,73 0,0 0,0 0,0 prostokątny 1,73 0,0 0,0 Dla 2000 MHz < F < 4000 MHz 1,51 Dla 5000 MHz < F < 6000 MHz 2,29 Współczynnik rozszerzenia k dla poziomu ufności 95% 1,96 u 2 Dla 2000 MHz < F < 4000 MHz 3,0 Dla 5000 MHz < F < 6000 MHz 4,5 Tabela 4: Oszacowane wartości rozszerzonej niepewności pomiarów Zakres częstotliwości Rozszerzona niepewność pomiaru +U [db] U [db] +U [%] U [%] 2000 MHz < F < 4000 MHz +2,5 3,0 +33,0 28, MHz < F < 6000 MHz +3,2 4,5 +44,9 40,3 Wyniki pomiarów natężenia pól elektromagnetycznych w otoczeniu punktów dostępowych sieci RLAN przedstawiono w Załączniku nr 1, który jest integralną częścią niniejszego sprawozdania. Wyniki te dotyczą sytuacji aktualnej w dniu przeprowadzenia pomiarów.

9 Sprawozdanie: nr /RLAN_01 Strona 9 z Wykaz aparatury pomiarowej Wykaz aparatury pomiarowej stosowanej w badaniach podano w Tabeli 5. Tabela 5: Wykaz aparatury pomiarowej Lp. Nazwa Model Numer Producent Aktualne świadectwo wzorcowania 1. Miernik temperatury i wilgotności HMI 41 IŁ VAISALA Tak 2a. 2b. Selektywny miernik natężenia pola Izotropowa antena pomiarowa składowej pola elektrycznego SRM-3006 O-0019 Narda Safety Test Solutions 3502/01 G-0164 GmbH Tak

10

11 Sprawozdanie: nr /RLAN_01 Strona 11 z 23 ZAŁĄCZNIKI DO SPRAWOZDANIA Z BADAŃ Nr /RLAN01 str.: Załącznik nr 1: Wyniki badań natężenia pola elektrycznego o częstotliwości radiowej wytwarzanego przez punkty dostępowe sieci RLAN Załącznik nr 2: Fotografie punktów dostępowych badanej sieci RLAN... 22

12 Sprawozdanie: nr /RLAN_01 Strona 12 z 23 ZAŁĄCZNIK NR 1 Wyniki badań natężenia pola elektrycznego o częstotliwości radiowej wytwarzanego przez punkty dostępowe sieci RLAN A. Przedmiot i miejsce badań Badano: Natężenie pola elektrycznego o częstotliwości radiowej wytwarzane przez punkty dostępowe sieci RLAN. Badania wykonano w pionach pomiarowych na korytarzach oraz na otwartym powietrzu, w miejscach w których jest możliwe przebywanie pracowników i gości (por. Rys. 1a, Rys. 1b oraz Rys. 2), w godzinach pracy biurowej. W związku z tym wyniki pomiarów lokalnie mogą uwzględniać moc promieniowaną przez terminale użytkowników sieci. B. Warunki badań Pomiary w punktach wyznaczonych na korytarzach wykonano w następujących warunkach: Temperatura +22ºC ±2ºC Wilgotność względna 35% ±5% Pomiary w punktach wyznaczonych na otwartym powietrzu wykonano w następujących warunkach: Temperatura +9ºC ±2ºC Wilgotność względna 50% ±5% Opady Pomiary natężenia pola elektrycznego w otoczeniu punktów dostępowych sieci RLAN wykonano w pionach pomiarowych na wysokości od 30 cm do 200 cm stosując procedurę opisaną w p. 12. Zgodnie z Rozporządzeniem Ministra Środowiska z dnia 30 października 2003 r. wartości natężenia pola elektrycznego, wyrażone w V/m, zaokrąglono do jednego miejsca po przecinku. W niniejszym sprawozdaniu niepewność wyników pomiaru podano w postaci niepewności rozszerzonej (k = 1,96), której odpowiada poziom ufności 95%. brak

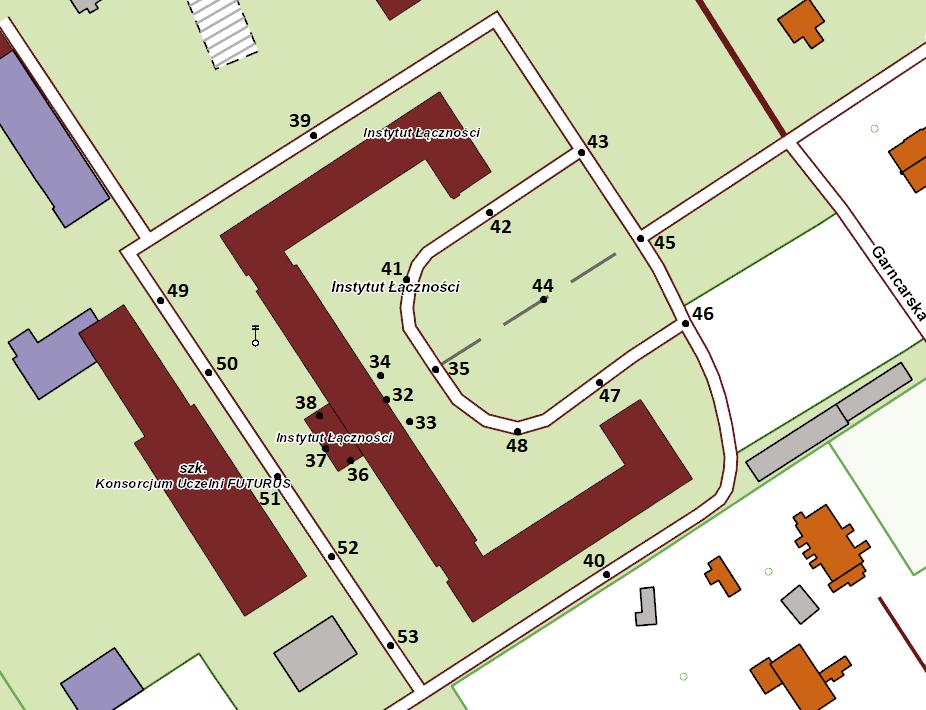

13 Sprawozdanie: nr /RLAN_01 Strona 13 z 23 C. Badany obiekt Lokalizacje punktów pomiarowych przedstawiono na Rys. 1a, Rys. 1b oraz na Rys. 2. Piętro I a) Piętro II b) Rys. 1a, b: Plan rozmieszczenia punktów pomiarowych na korytarzach, kolorem czerwonym oznaczono piony pomiarowe wykonane pod punktami dostępowymi, a) budynek główny, I piętro b) budynek główny, II piętro i klatka schodowa Rys. 2: Plan rozmieszczenia punktów pomiarowych na otwartym powietrzu

14 Sprawozdanie: nr /RLAN_01 Strona 14 z 23 D. Wyniki badań D.1 Szczegółowe wartości natężenia pól elektrycznych, w pionach pomiarowych na wysokości od 30 cm do 200 cm, pomiary selektywne częstotliwościowo na korytarzach W Tabeli D.1 przedstawiono wartości natężenia pól elektrycznych E zm zmierzone selektywnie częstotliwościowo oraz odpowiednie wartości obliczone z uwzględnieniem niepewności pomiaru E U% oraz E+U% w punktach od 1 do 31 przedstawionych na Rys. 1a oraz Rys. 1b. Tabela D.1: Zestawienie wyników pomiarów natężenia pól elektrycznych, pomiary selektywne częstotliwościowo na korytarzach F 1 F 2 E zm E E+U% E U% Lok. Wykorzystanie częstotliwości [MHz] [MHz] [V/m] [V/m] [V/m] [V/m] ,0 5350,0 RLAN 0,1 0,1 0,1 0,1 2400,0 2483,5 RLAN 0,1 0,1 0,1 0, ,0 5350,0 RLAN 0,3 0,3 0,4 0,2 5470,0 5725,0 RLAN 0,1 0,1 0,1 0,1 Wartość średniokwadratowa natężenia pola elektrycznego 0,3 0,5 0,2 3. /* 5150,0 5350,0 RLAN 1,2 1,2 1,7 0,7 2400,0 2483,5 RLAN 1,4 1,4 1,9 1,0 Wartość średniokwadratowa natężenia pola elektrycznego 1,9 2,6 1, ,0 5350,0 RLAN 0,1 0,1 0,1 0,1 5. /* 5150,0 5350,0 RLAN 1,2 1,2 1,7 0,7 2400,0 2483,5 RLAN 1,6 1,6 2,1 1,1 Wartość średniokwadratowa natężenia pola elektrycznego 2,0 2,8 1, ,0 5350,0 RLAN 0,1 0,1 0,1 0,1 5470,0 5725,0 RLAN 0,1 0,1 0,1 0,1 Wartość średniokwadratowa natężenia pola elektrycznego 0,1 0,2 0, ,0 5350,0 RLAN 0,1 0,1 0,1 0,1 /* Pion pomiarowy zlokalizowany pod punktem dostępowym.

15 Sprawozdanie: nr /RLAN_01 Strona 15 z F 1 F 2 E zm E E+U% E U% Lok. Wykorzystanie częstotliwości [MHz] [MHz] [V/m] [V/m] [V/m] [V/m] ,0 5350,0 RLAN 0,1 0,1 0,1 0, ,0 5350,0 RLAN 0,1 0,1 0,1 0,1 5470,0 5725,0 RLAN 0,5 0,5 0,7 0,3 Wartość średniokwadratowa natężenia pola elektrycznego 0,5 0,7 0,3 10. /* 5150,0 5350,0 RLAN 0,1 0,1 0,1 0,1 2400,0 2483,5 RLAN 1,6 1,6 2,1 1,1 5470,0 5725,0 RLAN 1,2 1,2 1,7 0,7 Wartość średniokwadratowa natężenia pola elektrycznego 2,0 2,8 1, ,0 5350,0 RLAN 0,1 0,1 0,1 0,1 5470,0 5725,0 RLAN 0,1 0,1 0,1 0,1 Wartość średniokwadratowa natężenia pola elektrycznego 0,1 0,2 0,1 12. /* 5150,0 5350,0 RLAN 0,1 0,1 0,1 0,1 2400,0 2483,5 RLAN 1,4 1,4 1,9 1,0 5470,0 5725,0 RLAN 1,1 1,1 1,6 0,6 Wartość średniokwadratowa natężenia pola elektrycznego 1,8 2,5 1,2 2400,0 2483,5 RLAN 0,1 0,1 0,1 0, ,0 5350,0 RLAN 0,1 0,1 0,1 0,1 Wartość średniokwadratowa natężenia pola elektrycznego 0,2 0,4 0, ,0 5350,0 RLAN 0,1 0,1 0,1 0, ,0 5350,0 RLAN 0,1 0,1 0,1 0,1 2400,0 2483,5 RLAN 0,2 0,2 0,3 0, ,0 5350,0 RLAN 0,1 0,1 0,1 0,1 Wartość średniokwadratowa natężenia pola elektrycznego 0,3 0,4 0,2 17. /* 5150,0 5350,0 RLAN 1,1 1,1 1,6 0,6 2400,0 2483,5 RLAN 1,3 1,3 1,7 0,9 Wartość średniokwadratowa natężenia pola elektrycznego 1,7 2,4 1,1 /* Pion pomiarowy zlokalizowany pod punktem dostępowym.

16 Sprawozdanie: nr /RLAN_01 Strona 16 z F 1 F 2 E zm E E+U% E U% Lok. Wykorzystanie częstotliwości [MHz] [MHz] [V/m] [V/m] [V/m] [V/m] 2400,0 2483,5 RLAN 0,2 0,2 0,3 0, ,0 5350,0 RLAN 0,1 0,1 0,1 0,1 Wartość średniokwadratowa natężenia pola elektrycznego 0,3 0,4 0,2 19. /* 5150,0 5350,0 RLAN 1,1 1,1 1,6 0,6 2400,0 2483,5 RLAN 1,3 1,3 1,7 0,9 Wartość średniokwadratowa natężenia pola elektrycznego 1,7 2,4 1,1 2400,0 2483,5 RLAN 0,2 0,2 0,3 0, ,0 5350,0 RLAN 0,1 0,1 0,1 0,1 Wartość średniokwadratowa natężenia pola elektrycznego 0,3 0,4 0,2 21. /* 5150,0 5350,0 RLAN 1,2 1,2 1,7 0,7 2400,0 2483,5 RLAN 1,4 1,4 1,9 1,0 Wartość średniokwadratowa natężenia pola elektrycznego 1,9 2,6 1,2 2400,0 2483,5 RLAN 0,2 0,2 0,3 0, ,0 5350,0 RLAN 0,1 0,1 0,1 0,1 Wartość średniokwadratowa natężenia pola elektrycznego 0,3 0,4 0,2 23. /* 5150,0 5350,0 RLAN 0,9 0,9 1,3 0,5 2400,0 2483,5 RLAN 1,8 1,8 2,4 1,3 Wartość średniokwadratowa natężenia pola elektrycznego 2,0 2,7 1,4 2400,0 2483,5 RLAN 0,1 0,1 0,1 0, ,0 5350,0 RLAN 0,1 0,1 0,1 0,1 Wartość średniokwadratowa natężenia pola elektrycznego 0,2 0,4 0,1 25. /* 5150,0 5350,0 RLAN 1,2 1,2 1,7 0,7 2400,0 2483,5 RLAN 1,9 1,9 2,5 1,4 Wartość średniokwadratowa natężenia pola elektrycznego 2,3 3,1 1,5 2400,0 2483,5 RLAN 0,4 0,4 0,5 0, ,0 5350,0 RLAN 0,2 0,2 0,3 0,1 Wartość średniokwadratowa natężenia pola elektrycznego 0,5 0,7 0,3 27. /* 5150,0 5350,0 RLAN 1,3 1,3 1,9 0,7 2400,0 2483,5 RLAN 1,6 1,6 2,1 1,1 Wartość średniokwadratowa natężenia pola elektrycznego 2,1 2,9 1,4 /* Pion pomiarowy zlokalizowany pod punktem dostępowym.

17 Sprawozdanie: nr /RLAN_01 Strona 17 z F 1 F 2 E zm E E+U% E U% Lok. Wykorzystanie częstotliwości [MHz] [MHz] [V/m] [V/m] [V/m] [V/m] 2400,0 2483,5 RLAN 0,4 0,4 0,5 0, ,0 5350,0 RLAN 0,2 0,2 0,3 0,1 Wartość średniokwadratowa natężenia pola elektrycznego 0,5 0,7 0,3 29. /* 5150,0 5350,0 RLAN 1,9 1,9 2,8 1,1 2400,0 2483,5 RLAN 1,6 1,6 2,1 1,1 Wartość średniokwadratowa natężenia pola elektrycznego 2,5 3,5 1, ,0 5350,0 RLAN 0,1 0,1 0,1 0,1 2400,0 2483,5 RLAN 0,2 0,2 0,3 0, ,0 5350,0 RLAN 0,2 0,2 0,3 0,1 Wartość średniokwadratowa natężenia pola elektrycznego 0,3 0,5 0,2 /* Pion pomiarowy zlokalizowany pod punktem dostępowym. Opis pól w Tabeli D.1: 1. Lok. oznaczenie punktu pomiarowego; 2. E zm zmierzona wartość natężenia pola elektrycznego w zakresie częstotliwości; 3. E wartość przyjęta do obliczeń; 4. E U% minimalna wartość natężenia pola elektrycznego E z uwzględnieniem rozszerzonej niepewności pomiaru; 5. E+U% maksymalna wartość natężenia pola elektrycznego E z uwzględnieniem rozszerzonej niepewności pomiaru. Niepewność pomiarów: zgodnie z Tabelą 4 w p. 12 sprawozdania. Wartości graniczne: Dopuszczalna wartość skuteczna natężenia pola elektrycznego w miejscach dostępnych dla ludności w zakresie częstotliwości od 300 MHz do 300 GHz wynosi 7 V/m. Wniosek: Zmierzone, w trakcie pomiarów selektywnych częstotliwościowo, wartości natężenia pola elektrycznego, a także średniokwadratowe natężenie pola elektrycznego obliczone z uwzględnieniem oszacowanej rozszerzonej niepewności pomiaru, w punktach od 1 do 31 przedstawionych na Rys. 1a oraz na Rys. 1b, nie przekraczają wartości dopuszczalnej w miejscach dostępnych dla ludności. Wykaz użytej aparatury: 1, 2a, 2b.

18 Sprawozdanie: nr /RLAN_01 Strona 18 z 23 D.2 Szczegółowe wartości natężenia pól elektrycznych, w pionach pomiarowych na wysokości od 30 cm do 200 cm, pomiary selektywne częstotliwościowo na otwartym powietrzu W Tabeli D.2 przedstawiono wartości natężenia pól elektrycznych E zm zmierzone selektywnie częstotliwościowo oraz odpowiednie wartości obliczone z uwzględnieniem niepewności pomiaru E U% oraz E+U% w punktach od 32 do 53 przedstawionych na Rys. 2. Tabela D.2: Zestawienie wyników pomiarów natężenia pól elektrycznych, pomiary selektywne częstotliwościowo na otwartym powietrzu F 1 F 2 E Lok. Wykorzystanie częstotliwości zm E E+U% E U% [MHz] [MHz] [V/m] [V/m] [V/m] [V/m] 2400,0 2483,5 RLAN 0,3 0,3 0,4 0, ,0 5350,0 RLAN 0,1 0,1 0,1 0,1 Wartość średniokwadratowa natężenia pola elektrycznego 0,4 0,5 0, ,0 5350,0 RLAN 0,1 0,1 0,1 0, ,0 5350,0 RLAN 0,1 0,1 0,1 0, ,0 5350,0 RLAN 0,1 0,1 0,1 0, ,0 5350,0 RLAN 0,1 0,1 0,1 0, ,0 5350,0 RLAN 0,1 0,1 0,1 0, ,0 5350,0 RLAN 0,1 0,1 0,1 0, ,0 5350,0 RLAN 0,1 0,1 0,1 0,1

19 Sprawozdanie: nr /RLAN_01 Strona 19 z F 1 F 2 E Lok. Wykorzystanie częstotliwości zm E E+U% E U% [MHz] [MHz] [V/m] [V/m] [V/m] [V/m] ,0 5350,0 RLAN 0,1 0,1 0,1 0, ,0 5350,0 RLAN 0,1 0,1 0,1 0, ,0 5350,0 RLAN 0,1 0,1 0,1 0, ,0 5350,0 RLAN 0,1 0,1 0,1 0, ,0 5350,0 RLAN 0,1 0,1 0,1 0, ,0 5350,0 RLAN 0,1 0,1 0,1 0, ,0 5350,0 RLAN 0,1 0,1 0,1 0, ,0 5350,0 RLAN 0,1 0,1 0,1 0, ,0 5350,0 RLAN 0,1 0,1 0,1 0,1 2400,0 2483,5 RLAN 0,1 0,1 0,1 0, ,0 5350,0 RLAN 0,1 0,1 0,1 0,1 Wartość średniokwadratowa natężenia pola elektrycznego 0,2 0,4 0,1

20 Sprawozdanie: nr /RLAN_01 Strona 20 z F 1 F 2 E Lok. Wykorzystanie częstotliwości zm E E+U% E U% [MHz] [MHz] [V/m] [V/m] [V/m] [V/m] ,0 5350,0 RLAN 0,1 0,1 0,1 0, ,0 5350,0 RLAN 0,1 0,1 0,1 0, ,0 5350,0 RLAN 0,1 0,1 0,1 0, ,0 5350,0 RLAN 0,1 0,1 0,1 0,1 Opis pól w Tabeli D.2: 1. Lok. oznaczenie punktu pomiarowego; 2. E zm zmierzona wartość natężenia pola elektrycznego w zakresie częstotliwości; 3. E wartość przyjęta do obliczeń; 4. E U% minimalna wartość natężenia pola elektrycznego E z uwzględnieniem rozszerzonej niepewności pomiaru; 5. E+U% maksymalna wartość natężenia pola elektrycznego E z uwzględnieniem rozszerzonej niepewności pomiaru. Niepewność pomiarów: zgodnie z Tabelą 4 w p. 12 sprawozdania. Wartości graniczne: Dopuszczalna wartość skuteczna natężenia pola elektrycznego w miejscach dostępnych dla ludności w zakresie częstotliwości od 300 MHz do 300 GHz wynosi 7 V/m. Wniosek: Zmierzone, w trakcie pomiarów selektywnych częstotliwościowo, wartości natężenia pola elektrycznego, a także średniokwadratowe natężenie pola elektrycznego obliczone z uwzględnieniem oszacowanej rozszerzonej niepewności pomiaru, w punktach od 32 do 53 przedstawionych na Rys. 2, nie przekraczają wartości dopuszczalnej w miejscach dostępnych dla ludności. Wykaz użytej aparatury: 1, 2a, 2b.

21

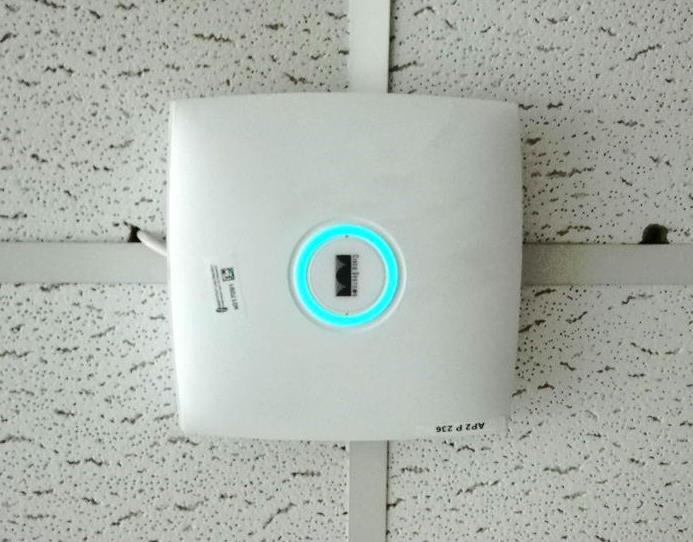

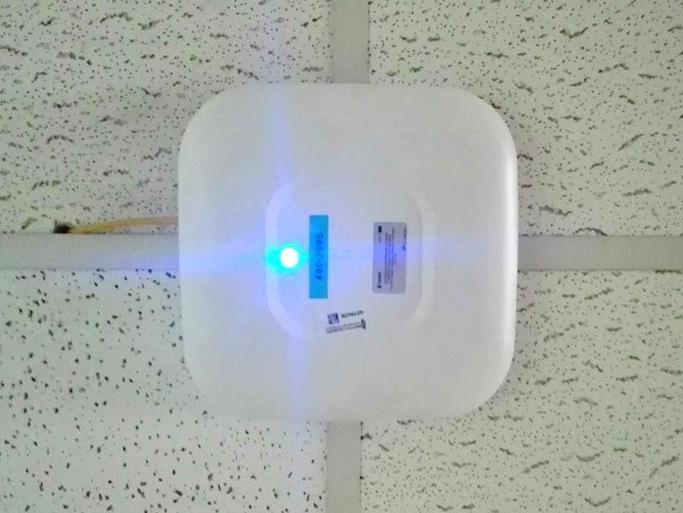

22 Sprawozdanie: nr /RLAN_01 Strona 22 z 23 ZAŁĄCZNIK NR 2 Fotografie punktów dostępowych badanej sieci RLAN Fot. 1: Widok punktu dostępowego model AIR-LAP1131AG-E-K9 Fot. 2: Widok punktu dostępowego model AIR-AP2702I-UXK9

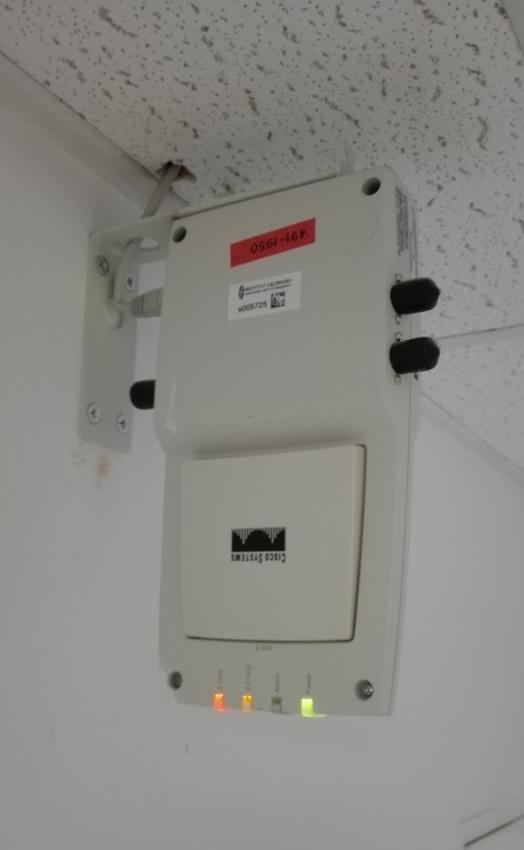

23 Sprawozdanie: nr /RLAN_01 Strona 23 z 23 Fot. 3: Widok punktu dostępowego model AIR-AP1020-E-K9
