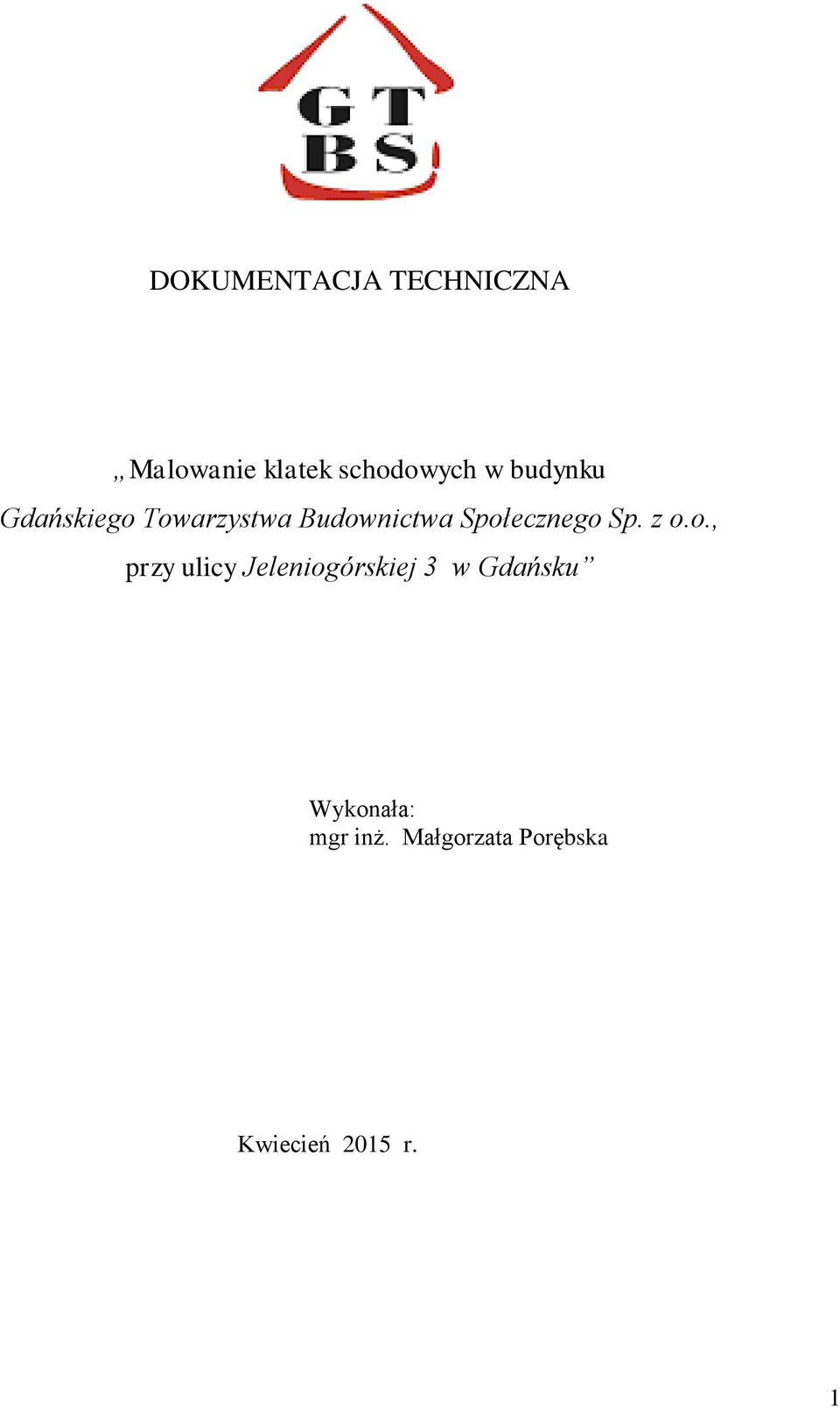

1 DOKUMENTACJA TECHNICZNA Malowanie klatek schodowych w budynku Gdańskiego Towarzystwa Budownictwa Społecznego Sp. z o.o., przy ulicy Jeleniogórskiej 3 w Gdańsku Wykonała: mgr inż. Małgorzata Porębska Kwiecień 2015 r. 1

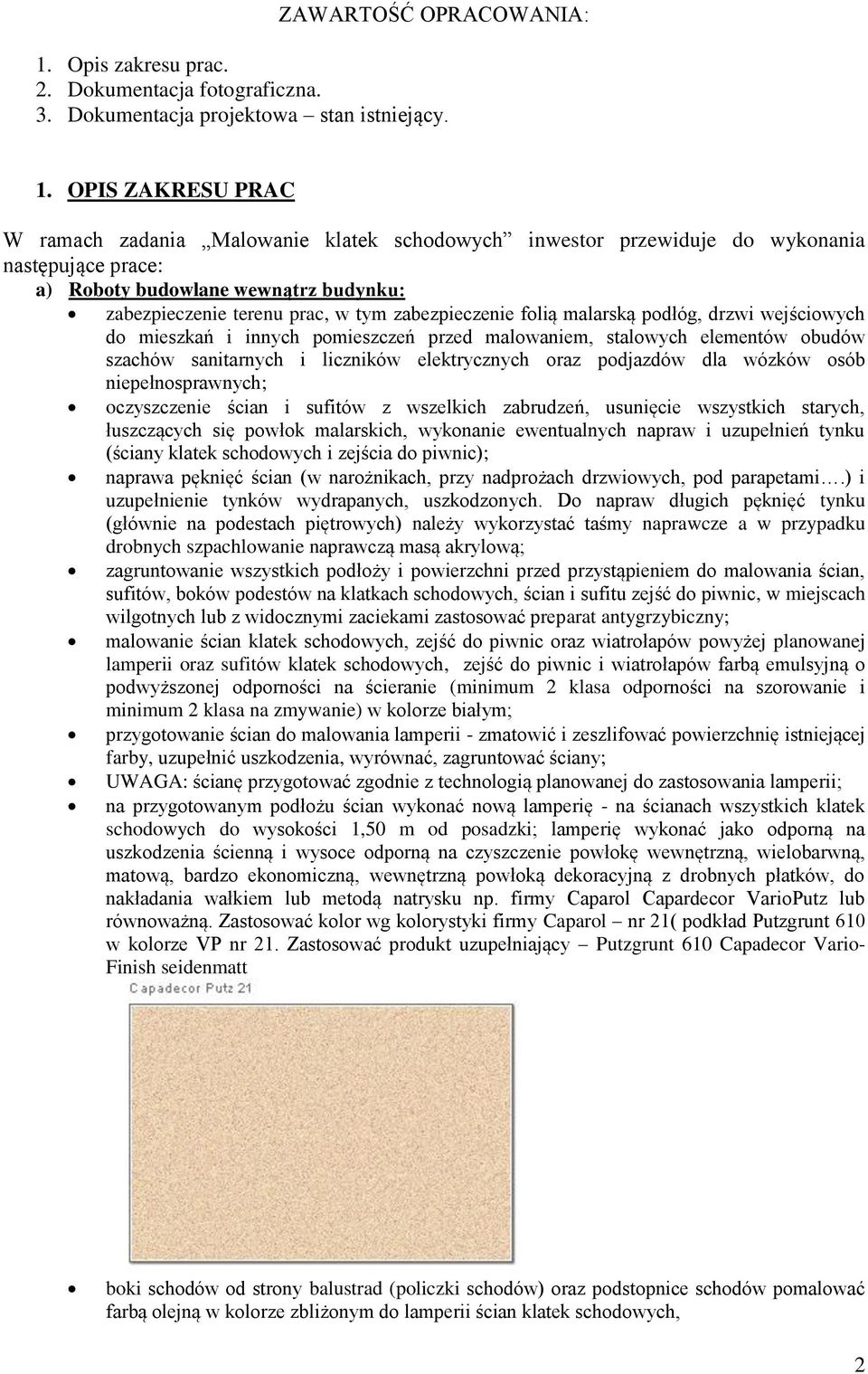

2 ZAWARTOŚĆ OPRACOWANIA: 1. Opis zakresu prac. 2. Dokumentacja fotograficzna. 3. Dokumentacja projektowa stan istniejący. 1. OPIS ZAKRESU PRAC W ramach zadania Malowanie klatek schodowych inwestor przewiduje do wykonania następujące prace: a) Roboty budowlane wewnątrz budynku: zabezpieczenie terenu prac, w tym zabezpieczenie folią malarską podłóg, drzwi wejściowych do mieszkań i innych pomieszczeń przed malowaniem, stalowych elementów obudów szachów sanitarnych i liczników elektrycznych oraz podjazdów dla wózków osób niepełnosprawnych; oczyszczenie ścian i sufitów z wszelkich zabrudzeń, usunięcie wszystkich starych, łuszczących się powłok malarskich, wykonanie ewentualnych napraw i uzupełnień tynku (ściany klatek schodowych i zejścia do piwnic); naprawa pęknięć ścian (w narożnikach, przy nadprożach drzwiowych, pod parapetami.) i uzupełnienie tynków wydrapanych, uszkodzonych. Do napraw długich pęknięć tynku (głównie na podestach piętrowych) należy wykorzystać taśmy naprawcze a w przypadku drobnych szpachlowanie naprawczą masą akrylową; zagruntowanie wszystkich podłoży i powierzchni przed przystąpieniem do malowania ścian, sufitów, boków podestów na klatkach schodowych, ścian i sufitu zejść do piwnic, w miejscach wilgotnych lub z widocznymi zaciekami zastosować preparat antygrzybiczny; malowanie ścian klatek schodowych, zejść do piwnic oraz wiatrołapów powyżej planowanej lamperii oraz sufitów klatek schodowych, zejść do piwnic i wiatrołapów farbą emulsyjną o podwyższonej odporności na ścieranie (minimum 2 klasa odporności na szorowanie i minimum 2 klasa na zmywanie) w kolorze białym; przygotowanie ścian do malowania lamperii - zmatowić i zeszlifować powierzchnię istniejącej farby, uzupełnić uszkodzenia, wyrównać, zagruntować ściany; UWAGA: ścianę przygotować zgodnie z technologią planowanej do zastosowania lamperii; na przygotowanym podłożu ścian wykonać nową lamperię - na ścianach wszystkich klatek schodowych do wysokości 1,50 m od posadzki; lamperię wykonać jako odporną na uszkodzenia ścienną i wysoce odporną na czyszczenie powłokę wewnętrzną, wielobarwną, matową, bardzo ekonomiczną, wewnętrzną powłoką dekoracyjną z drobnych płatków, do nakładania wałkiem lub metodą natrysku np. firmy Caparol Capardecor VarioPutz lub równoważną. Zastosować kolor wg kolorystyki firmy Caparol nr 21( podkład Putzgrunt 610 w kolorze VP nr 21. Zastosować produkt uzupełniający Putzgrunt 610 Capadecor Vario- Finish seidenmatt boki schodów od strony balustrad (policzki schodów) oraz podstopnice schodów pomalować farbą olejną w kolorze zbliżonym do lamperii ścian klatek schodowych, 2

3 ściany przy zejściu do piwnic pomalować do wysokości 1,50 m farbą olejną w kolorze zbliżonym do lamperii ścian klatek schodowych (zgodnie z dok. rysunkową), przy drzwiach do piwnic należy trwale namalować przy pomocy szablonu datę wykonania malowania (miesiąc i rok); demontaż na czas malowania i trwały montaż po malowaniu wszystkich istniejących tablic i instrukcji ppoż. w klatkach schodowych; drzwi do piwnicy (6 szt) dokładnie umyć oraz pomalować białą farbą, wymienić wszystkie kratki wentylacyjne (6 szt.) oraz trwale namalować przy pomocy szablonu opis pomieszczeń PIWNICA we wszystkich wiatrołapach wyłożyć ściany gresem do wysokości 1,50 m (kolor uzgodnić z przedstawicielem GTBS Sp. z o.o.) przed przystąpieniem do układania gresu w miejscach zawilgoconych usunąć tynk, zabezpieczyć ścianę preparatem antygrzybicznym, a następnie nałożyć nowy tynk (we wiatrołapach klatek C,D,E,F do wys. ok. 0,5 m) UWAGA: Należy zachować staranność malowania lamperii w miejscach mocowania balustrad, przy obudowach szachów, przy drabinach na poddasze, przy parapetach i na styku z innymi materiałami. profesjonalne umycie wszystkich posadzek kamiennych w klatkach schodowych i wiatrołapach oraz zejściach do piwnic; czyszczenie wykonać mechanicznie (za pomocą profesjonalnych maszyn) z dodatkiem profesjonalnych środków czyszczących; sprzątanie po robotach malarskich, umycie balustrad schodowych, parapetów itp. b) Roboty budowlane na zewnątrz budynku: przed rozpoczęciem wszystkich prac należy zabezpieczyć teren i zabezpieczyć okna i drzwi, umożliwić bezpieczne wejście i wyjście do budynku dla mieszkańców; przy wejściu do klatki B naprawić uszkodzony tynk na ostatnim stopniu oraz poprawić uszkodzoną opaskę przy obydwóch ścianach. Po lewej od klatki E naprawić uszkodzoną opaskę na długości ok. 5,0 m. przy wiatrołapach klatek C, D, E, F(tylko lewa strona) wykonać izolację pionową fundamentów odkopać fundamenty do głębokości ok. 1,0 m po obu stronach wiatrołapów, a następnie zabezpieczyć ściany masą asfaltowo kauczukową. Zasypać i ułożyć opaskę. naprawa uszkodzeń w elewacji wiatrołapów (zaszpachlować ubytki i uszkodzenia); umycie, przygotowanie powierzchni zewnętrznych ścian wiatrołapów oraz sufitów w wewnętrznej części do malowania i malowanie farbą elewacyjną w kolorze zbliżonym do istniejącego (po uzgodnieniu z przedstawicielem GTBS Sp. z o.o.) zachować precyzję przy malowaniu na styku z istniejącą ścianą zewnętrzną budynku i z obróbkami dachowymi. ułożenie gresu mrozoodpornego o wym. 60cm x 60cm na ścianach zadaszenia wejścia od strony frontowej i od środka przy wejściu do wiatrołapów (gres - ok. 16 m2 x 6 wejść = 96 m2). Ze względu na brak ocieplenia ścian, gres układać na klej mrozoodporny z dużą precyzją, usuwając pęcherzyki powietrza spod płytek. UWAGA: gres przed zakupem uzgodnić z inwestorem, zastosować jasno szary gres o wym. 60cm x 60cm, z powierzchnią gładką łatwą do czyszczenia. Nie stosować listew wykończeniowych i narożnikowych PCV. Wszystkie narożniki zewnętrzne i zakończenie poziome gresu nad wejściami należy zakończyć aluminiowymi listwami do glazury (listwy 22 mb x 6 wejść = 132 mb). Fugi - zastosować gr. 2 mm z materiału elastycznego stosowanego na zewnątrz budynku. Rury ściekowe przy wszystkich rynnach oczyścić, przemalować 2x farbą antykorozyjną oraz 2x farbą olejną koloru czarnego łącznie 28 szt. wysokość 1,40 m. c) Malowanie elewacji śmietnika farbami elewacyjnymi w kolorach jak istniejące: Dokładne oczyszczenie ścian, uzupełnienie ubytków, zaimpregnowanie przeciw zielenieniu ścian i dwukrotne pomalowanie farbą elewacyjną ścian śmietnika od strony zewnętrznej, na ścianie przy wejściu namalować trwale od szablonu oznakowanie śmietnika - numer 2 oczyszczenie ścian, uzupełnienie ubytków i pomalowanie elewacyjną farbą ścian śmietnika od strony wewnętrznej; oczyszczenie i pomalowanie elementów stalowych śmietnika (bez konstrukcji dachu) farbą do metalu w technologii prosto na rdzę w kolorze jak istniejący tj. brązowym, malować zgodnie z instrukcją producenta farby; 3

4 oczyszczenie i pomalowanie elementów drewnianych desek odbojowych w śmietniku farbą do drewna (przed malowaniem dokładnie oczyścić deski i przeszlifować) deski odbojowe wys. ok. 10 cm; wyczyszczenie, umycie sprzętem pod ciśnieniem z odpowiednimi środkami czystości posadzki śmietnika wykonanej z płytek betonowych. d) Przygotowanie prac do odbioru przez sprzątnięcie, umycie klatek schodowych i wiatrołapów oraz uporządkowanie terenu wokół wykonywanych prac. Wszystkie materiały wyburzeniowe zutylizować. 2. DOKUMENTACJA FOTOGRAFICZNA KLATKA A Istniejąca lamperia na ścianach. KLATKA B. Istniejąca lamperia na ścianach. 4

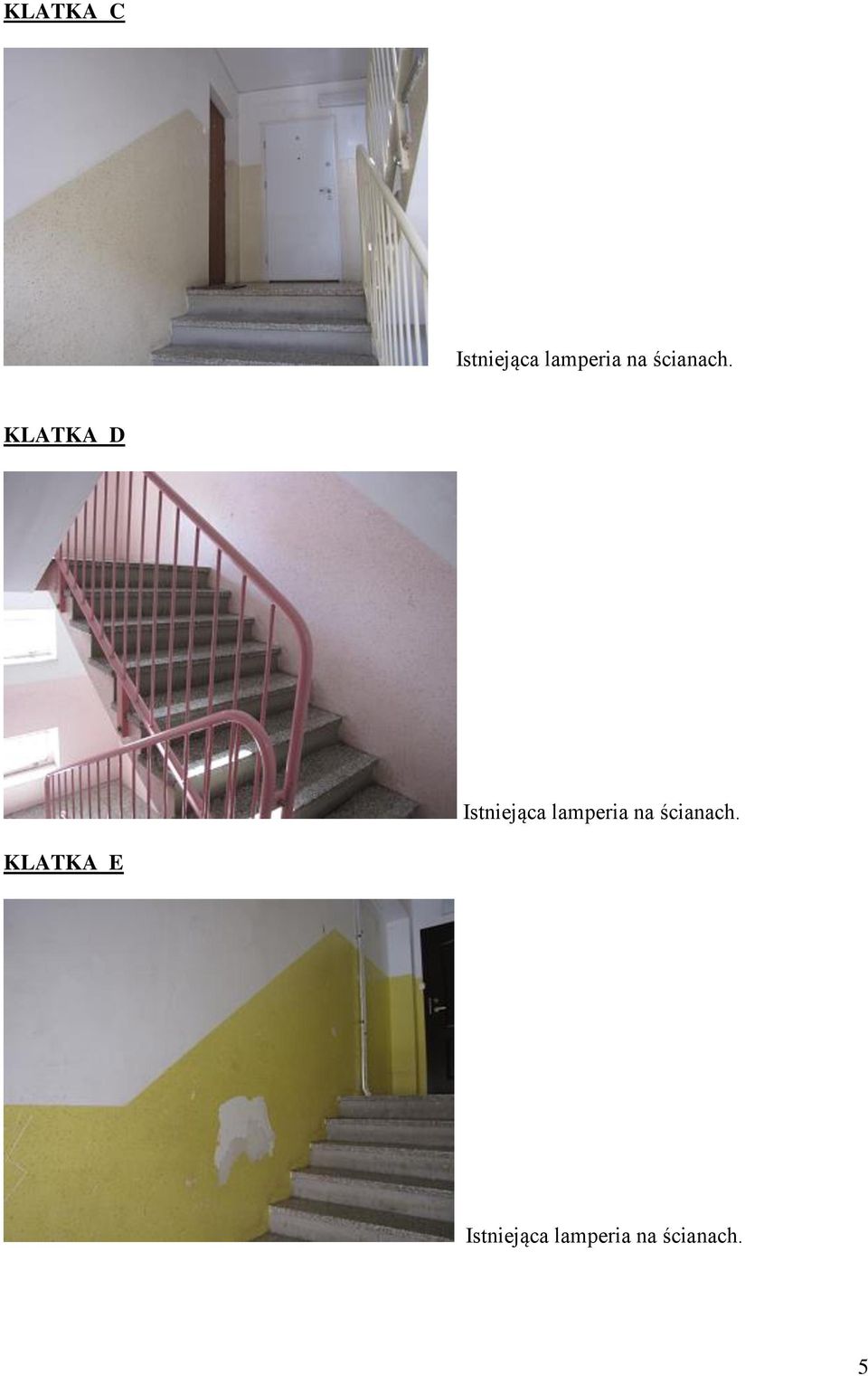

5 KLATKA C Istniejąca lamperia na ścianach. KLATKA D Istniejąca lamperia na ścianach. KLATKA E Istniejąca lamperia na ścianach. 5

6 KLATKA F Istniejąca lamperia na ścianach. We wszystkich klatkach: Pomalować policzki schodów farbą olejną. Pomalować i opisać drzwi do piwnic oraz wymienić kratki wentylacyjne. 6

7 Zejście do piwnicy wykonać lamperię z farby olejnej. WNĘTRZE WIATROŁAPÓW Klatka A, B Ułożyć gres do wysokości 1,50 m 7

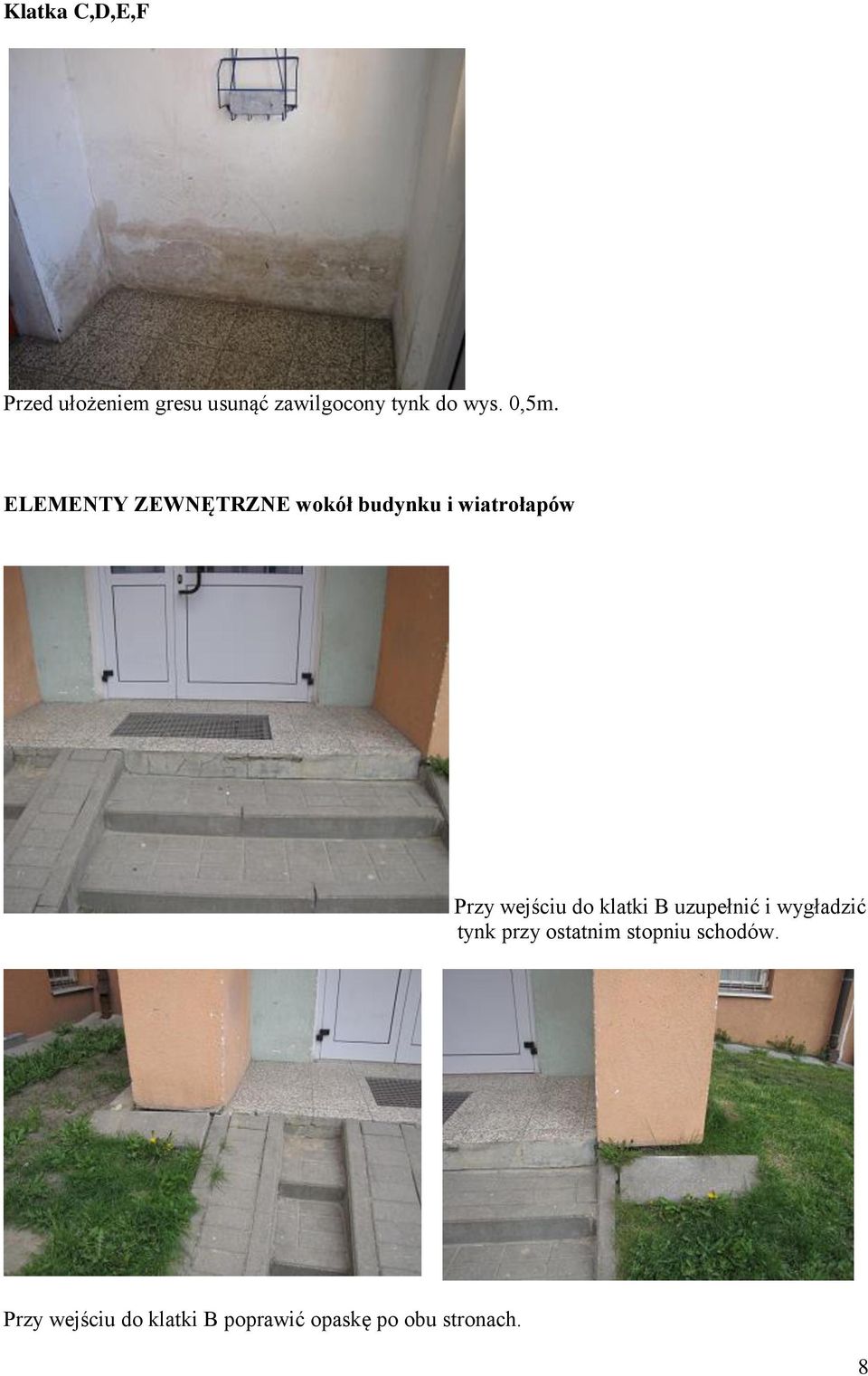

8 Klatka C,D,E,F Przed ułożeniem gresu usunąć zawilgocony tynk do wys. 0,5m. ELEMENTY ZEWNĘTRZNE wokół budynku i wiatrołapów Przy wejściu do klatki B uzupełnić i wygładzić tynk przy ostatnim stopniu schodów. Przy wejściu do klatki B poprawić opaskę po obu stronach. 8

9 Na lewo od klatki E poprawić opaskę. Wykonać izolację pionową ścian fundamentowych wiatrołapów klatek C,D,E,F. Pomalować rury ściekowe przy rynnach. 9

10 WIATROŁAPY ułożenie gresu A B C D E F 10

11 Przykładowe wykonanie gresu w budynku sąsiednim WIATA ŚMIETNIKOWA 11

12 3. DOKUMENTACJA PROJEKTOWA stan istniejący. Budynek przy ul. Jeleniogórskiej 3 posiada 6 klatek schodowych. Malowanie klatek schodowych obejmuje wiatrołapy, zejścia do piwnic i całe klatki schodowe z podestami do mieszkań od poziomu wiatrołapu do III piętra. PIWNICA Rzut kondygnacji piwnicy klatki A Rzut kondygnacji piwnic klatki B 12

13 Rzut kondygnacji piwnic klatki C Rzut kondygnacji piwnic klatki D. Rzut kondygnacji piwnic klatki E. 13

14 Rzut kondygnacji piwnic klatki F. PARTER Rzut parteru klatki A 14

15 Rzut parteru klatka B. Rzut parteru klatka C. 15

16 Rzut parteru klatka D. Rzut parteru klatka E. 16

17 Rzut parteru klatka F. KONDYGNACJA POWTARZALNA Rzut kondygnacji powtarzalnej (I, II i III piętro) klatki A 17

18 Rzut kondygnacji powtarzalnej (I, II i III piętro) klatki B. Rzut kondygnacji powtarzalnej (I, II i III piętro) klatki C. 18

19 Rzut kondygnacji powtarzalnej (I, II i III piętro) klatki D. Rzut kondygnacji powtarzalnej (I, II i III piętro) klatki E. 19

20 Rzut kondygnacji powtarzalnej (I, II i III piętro) klatki F. PRZEKROJE 20

21 21

22 22

23 ZADANIE: Malowanie klatek schodowych w budynku mieszkalnym Gdańskiego Towarzystwa Budownictwa Społecznego Sp. z o.o., przy ulicy JELENIOGÓRSKIEJ 3 w Gdańsku Załącznik nr 1 ZBIORCZE ZESTAWIENIE KOSZTÓW Nr Element lub rodzaj robót Wartość netto Wartość brutto Malowanie klatki schodowej Jeleniogórska 3 klatka A 2. Malowanie klatki schodowej Jeleniogórska 3 klatka B 3. Malowanie klatki schodowej Jeleniogórska 3 klatka C 4. Malowanie klatki schodowej Jeleniogórska 3 klatka D 5. Malowanie klatki schodowej Jeleniogórska 3 klatka E 6. Malowanie klatki schodowej Jeleniogórska 3 klatka F 7. Elementy zewnętrzne przy budynku Jeleniogórska 3 malowanie wiatrołapów, izolacja fundamentów, obłożenie gresem, malo9wanie śmietnika OGÓŁEM WARTOŚĆ UMOWY: ZAMAWIAJĄCY: WYKONAWCA: 23

24 Przedmiar robót MALOWANIE KLATEK SCHODOWYCH Budowa: GDAŃSK UL. JELENIOGÓRSKA 3 Obiekt lub rodzaj robót: BUDYNEK WIELORODZINNY/ REMONTOWE Lokalizacja: GDAŃSK UL. JELENIOGÓRSKA 3 Inwestor: Gdańskie Towarzystwo Budownictwa Społecnego Sp. z o.o.; Gdańsk ul Wilanowska 2A Jednostka opracowująca kosztorys: Usługi Budowlane Marek Skolimowski; Gdańsk ul. Wodnika 1A Data opracowania: Kosztorys opracowany przez: Marek Skolimowski...

25 Jeleniogórska 3_ Zuzia10 (C) Datacomp (lic ) Przedmiar robót <!--TAG#PRZDM#PODST--!> Nr Podstawa Opis robót Jm Ilość z Kosztorys MALOWANIE KLATEK SCHODOWYCH 1 Element Jeleniogórska 3, klatka A 1.1 KNRW Zabezpieczenie podłóg folią 401/1216/1 m2 92, KNRW Osłony okien, folią polietylenową- ANALOGIA: zabezpieczenie stolarki drzwiowej i okiennej 202/923/1 m2 55, Kalkulacja Kalk. - dwukrotny demontaż i ponowny montaż skrzynek pocztowych r-g 4, Kalkulacja Kalk. - demontaż, zabezpieczenie i montaż wyposażenia: tablic, instrukcji p.poż, itp r-g 2, KNRW 401/1202/9 Zmycie starej farby, pomieszczenia ponad 5 m2 R= 1,150 M= 1,000 S= 1,000 m2 195, KNR 401/1208/2 Ługowanie farby olejnej z tynków ścian R= 1,150 M= 1,000 S= 1,000 m2 136, KNR 401/713/1 (2) Przecieranie istniejących tynków wewnętrznych, z zeskrobaniem farby lub zdzieraniem tapet, na ścianach R= 1,150 M= 1,000 S= 1,000 m2 238, KNR 401/713/2 (2) Przecieranie istniejących tynków wewnętrznych, z zeskrobaniem farby lub zdzieraniem tapet, na stropach, biegach, spocznikach R= 1,150 M= 1,000 S= 1,000 m2 92, KNRW 401/1204/ NNRNKB 202/1134/1 (1) 1.11 KNRW 401/1204/ NNRNKB 202/1134/2 (1) 1.13 KNRW 401/1204/ KNRW 401/701/2 Przygotowanie powierzchni z poszpachlowaniem nierówności (sfalowań) powierzchni tynków R= 1,150 M= 1,000 S= 1,000 m2 392,06 Gruntowanie podłoży, powierzchnie poziome, preparatem Ceresit CT 17 R= 1,150 M= 1,000 S= 1,000 m2 92,79 Malowanie farbami emulsyjnymi starych tynków, 2-krotne, sufitów R= 1,150 M= 1,000 S= 1,000 m2 92,79 Gruntowanie podłoży, powierzchnie pionowe, preparatem Ceresit CT 17 R= 1,150 M= 1,000 S= 1,000 m2 238,70 Malowanie farbami emulsyjnymi starych tynków, 2-krotne, ścian R= 1,150 M= 1,000 S= 1,000 m2 97,74 Odbicie tynków wewnętrznych, (ściany, filary, pilastry) do 5 m2, tynki cementowo-wapienne m2 17, KNR 921/303/1 Dezynfekcja powierzchni poprzez mycie, powierzchnie betonowe, murowe, ceramiczne, kamienne o wymiarze, do 5 m2 m2 17, KNRW Gruntowanie powierzchni ceglanych, betonowych lub z płyt wiórowych, na ścianach i stropach 401/704/2 m2 17, NNRNKB 202/2802/3 (2) Licowanie ścian o powierzchni do 10 m2 płytkami kamionkowymi "Gres" na zaprawach klejowych, warstwa kleju grubości 4 mm, płytki 20x20 m2 17, KNR 17/930/3 Wykonanie cienkowarstwowej wyprawy z tynku żywicznego CT 69 o fakturze strukturalnej gr. 2,0 mm na ścianach płaskich i powierzchniach poziomych R= 1,150 M= 1,000 S= 1,000 m2 136, KNRW 401/1208/1 (2) Lakierowanie 1-krotne emalią olejną tynków ścian poprzednio malowanych olejno. UWAGA: malowanie 3-krotne, wsp. 3,0 R= 1,150 M= 1,000 S= 1,000 Krotność=3 m2 10, KNRW 401/1209/ Kalkulacja 1.22 Kalkulacja Malowanie farbą olejną stolarki uprzednio malowanej, drzwiowej, ścianek i szafek, ponad 1,0 m2, 1-krotne m2 4,16 Wykonanie szablonu i trwałego napisu "PIWNICA", na skrzydłach drzwi wejściowych r-g 3,00 Wykonanie szablonu i trwałego napisu z datą malowania na ścianie wiatrołapu r-g 3, KNR BC 2/204/1 Czyszczenie powierzchni betonowych strumieniowe wodne wysokociśnieniowe, powierzchnie wierzchnie nie malowane, poziome. ANALOGIA: mycie posadzki z płytek GRES m2 92,79 2 Element Jeleniogórska 3, klatka B 2.1 KNRW Zabezpieczenie podłóg folią 401/1216/1 m2 133, KNRW Osłony okien, folią polietylenową- ANALOGIA: zabezpieczenie stolarki drzwiowej i okiennej 202/923/1 m2 51, Kalkulacja Kalk. - dwukrotny demontaż i ponowny montaż skrzynek pocztowych r-g 4, MALOWANIE KLATEK SCHODOWYCH strona nr: 2

26 Jeleniogórska 3_ Zuzia10 (C) Datacomp (lic. <!--TAG#PRZDM#PODST--!> Nr Podstawa Opis robót Jm Ilość 12693) 2.4 Kalkulacja Kalk. - demontaż, zabezpieczenie i montaż wyposażenia: tablic, instrukcji p.poż, itp r-g 2, KNRW 401/1202/9 Zmycie starej farby, pomieszczenia ponad 5 m2 R= 1,150 M= 1,000 S= 1,000 m2 280, KNR 401/1208/2 Ługowanie farby olejnej z tynków ścian R= 1,150 M= 1,000 S= 1,000 m2 212, KNR 401/713/1 (2) Przecieranie istniejących tynków wewnętrznych, z zeskrobaniem farby lub zdzieraniem tapet, na ścianach R= 1,150 M= 1,000 S= 1,000 m2 168, KNR 401/713/2 (2) Przecieranie istniejących tynków wewnętrznych, z zeskrobaniem farby lub zdzieraniem tapet, na stropach, biegach, spocznikach R= 1,150 M= 1,000 S= 1,000 m2 133, KNRW 401/1204/ NNRNKB 202/1134/1 (1) 2.11 KNRW 401/1204/ NNRNKB 202/1134/2 (1) 2.13 KNRW 401/1204/2 Przygotowanie powierzchni z poszpachlowaniem nierówności (sfalowań) powierzchni tynków R= 1,150 M= 1,000 S= 1,000 m2 491,21 Gruntowanie podłoży, powierzchnie poziome, preparatem Ceresit CT 17 R= 1,150 M= 1,000 S= 1,000 m2 133,62 Malowanie farbami emulsyjnymi starych tynków, 2-krotne, sufitów R= 1,150 M= 1,000 S= 1,000 m2 133,62 Gruntowanie podłoży, powierzchnie pionowe, preparatem Ceresit CT 17 R= 1,150 M= 1,000 S= 1,000 m2 357,59 Malowanie farbami emulsyjnymi starych tynków, 2-krotne, ścian R= 1,150 M= 1,000 S= 1,000 m2 168, KNR 921/303/1 Dezynfekcja powierzchni poprzez mycie, powierzchnie betonowe, murowe, ceramiczne, kamienne o wymiarze, do 5 m2 m2 17, KNRW Gruntowanie powierzchni ceglanych, betonowych lub z płyt wiórowych, na ścianach i stropach 401/704/2 m2 17, NNRNKB 202/2802/3 (2) Licowanie ścian o powierzchni do 10 m2 płytkami kamionkowymi "Gres" na zaprawach klejowych, warstwa kleju grubości 4 mm, płytki 20x20 m2 17, KNR 17/930/3 Wykonanie cienkowarstwowej wyprawy z tynku żywicznego CT 69 o fakturze strukturalnej gr. 2,0 mm na ścianach płaskich i powierzchniach poziomych R= 1,150 M= 1,000 S= 1,000 m2 158, KNRW 401/1208/1 (2) Lakierowanie 1-krotne emalią olejną tynków ścian poprzednio malowanych olejno. UWAGA: malowanie 3-krotne, wsp. 3,0 R= 1,150 M= 1,000 S= 1,000 Krotność=3 m2 10, KNRW 401/1209/ Kalkulacja 2.21 Kalkulacja Malowanie farbą olejną stolarki uprzednio malowanej, drzwiowej, ścianek i szafek, ponad 1,0 m2, 1-krotne m2 4,16 Wykonanie szablonu i trwałego napisu "PIWNICA", na skrzydłach drzwi wejściowych r-g 3,00 Wykonanie szablonu i trwałego napisu z datą malowania na ścianie wiatrołapu r-g 3, KNR BC 2/204/1 Czyszczenie powierzchni betonowych strumieniowe wodne wysokociśnieniowe, powierzchnie wierzchnie nie malowane, poziome. ANALOGIA: mycie posadzki z płytek GRES m2 133,62 3 Element Jeleniogórska 3, klatka C 3.1 KNRW Zabezpieczenie podłóg folią 401/1216/1 m2 80, KNRW Osłony okien, folią polietylenową- ANALOGIA: zabezpieczenie stolarki drzwiowej i okiennej 202/923/1 m2 47, Kalkulacja Kalk. - dwukrotny demontaż i ponowny montaż skrzynek pocztowych r-g 4, Kalkulacja Kalk. - demontaż, zabezpieczenie i montaż wyposażenia: tablic, instrukcji p.poż, itp r-g 2, KNRW 401/1202/9 Zmycie starej farby, pomieszczenia ponad 5 m2 R= 1,150 M= 1,000 S= 1,000 m2 198, KNR 401/1208/2 Ługowanie farby olejnej z tynków ścian R= 1,150 M= 1,000 S= 1,000 m2 214, KNR 401/713/1 (2) Przecieranie istniejących tynków wewnętrznych, z zeskrobaniem farby lub zdzieraniem tapet, na ścianach R= 1,150 M= 1,000 S= 1,000 m2 120, KNR 401/713/2 (2) Przecieranie istniejących tynków wewnętrznych, z zeskrobaniem farby lub zdzieraniem tapet, na stropach, biegach, spocznikach R= 1,150 M= 1,000 S= 1,000 m2 80, KNRW 401/1204/ NNRNKB 202/1134/1 (1) Przygotowanie powierzchni z poszpachlowaniem nierówności (sfalowań) powierzchni tynków R= 1,150 M= 1,000 S= 1,000 m2 295,75 Gruntowanie podłoży, powierzchnie poziome, preparatem Ceresit CT 17 R= 1,150 M= 1,000 S= 1,000 m2 80, MALOWANIE KLATEK SCHODOWYCH strona nr: 3

27 Jeleniogórska 3_ Zuzia10 (C) Datacomp (lic. <!--TAG#PRZDM#PODST--!> Nr Podstawa Opis robót Jm Ilość 12693) 3.11 KNRW 401/1204/ NNRNKB 202/1134/2 (1) 3.13 KNRW 401/1204/2 Malowanie farbami emulsyjnymi starych tynków, 2-krotne, sufitów R= 1,150 M= 1,000 S= 1,000 m2 80,94 Gruntowanie podłoży, powierzchnie pionowe, preparatem Ceresit CT 17 R= 1,150 M= 1,000 S= 1,000 m2 295,75 Malowanie farbami emulsyjnymi starych tynków, 2-krotne, ścian R= 1,150 M= 1,000 S= 1,000 m2 120, KNR 921/303/1 Dezynfekcja powierzchni poprzez mycie, powierzchnie betonowe, murowe, ceramiczne, kamienne o wymiarze, do 5 m2 m2 17, KNRW Gruntowanie powierzchni ceglanych, betonowych lub z płyt wiórowych, na ścianach i stropach 401/704/2 m2 17, NNRNKB 202/2802/3 (2) Licowanie ścian o powierzchni do 10 m2 płytkami kamionkowymi "Gres" na zaprawach klejowych, warstwa kleju grubości 4 mm, płytki 20x20 m2 17, KNR 17/930/3 Wykonanie cienkowarstwowej wyprawy z tynku żywicznego CT 69 o fakturze strukturalnej gr. 2,0 mm na ścianach płaskich i powierzchniach poziomych R= 1,150 M= 1,000 S= 1,000 m2 214, KNRW 401/1208/1 (2) Lakierowanie 1-krotne emalią olejną tynków ścian poprzednio malowanych olejno. UWAGA: malowanie 3-krotne, wsp. 3,0 R= 1,150 M= 1,000 S= 1,000 Krotność=3 m2 10, KNRW 401/1209/ Kalkulacja 3.21 Kalkulacja Malowanie farbą olejną stolarki uprzednio malowanej, drzwiowej, ścianek i szafek, ponad 1,0 m2, 1-krotne m2 4,16 Wykonanie szablonu i trwałego napisu "PIWNICA", na skrzydłach drzwi wejściowych r-g 3,00 Wykonanie szablonu i trwałego napisu z datą malowania na ścianie wiatrołapu r-g 3, KNR BC 2/204/1 Czyszczenie powierzchni betonowych strumieniowe wodne wysokociśnieniowe, powierzchnie wierzchnie nie malowane, poziome. ANALOGIA: mycie posadzki z płytek GRES m2 80,94 4 Element Jeleniogórska 3, klatka D 4.1 KNRW Zabezpieczenie podłóg folią 401/1216/1 m2 80, KNRW Osłony okien, folią polietylenową- ANALOGIA: zabezpieczenie stolarki drzwiowej i okiennej 202/923/1 m2 47, Kalkulacja Kalk. - dwukrotny demontaż i ponowny montaż skrzynek pocztowych r-g 4, Kalkulacja Kalk. - demontaż, zabezpieczenie i montaż wyposażenia: tablic, instrukcji p.poż, itp r-g 2, KNRW 401/1202/9 Zmycie starej farby, pomieszczenia ponad 5 m2 R= 1,150 M= 1,000 S= 1,000 m2 198, KNR 401/1208/2 Ługowanie farby olejnej z tynków ścian m2 214, KNR 401/713/1 (2) Przecieranie istniejących tynków wewnętrznych, z zeskrobaniem farby lub zdzieraniem tapet, na ścianach R= 1,150 M= 1,000 S= 1,000 m2 120, KNR 401/713/2 (2) Przecieranie istniejących tynków wewnętrznych, z zeskrobaniem farby lub zdzieraniem tapet, na stropach, biegach, spocznikach R= 1,150 M= 1,000 S= 1,000 m2 80, KNRW 401/1204/ NNRNKB 202/1134/1 (1) 4.11 KNRW 401/1204/ NNRNKB 202/1134/2 (1) 4.13 KNRW 401/1204/2 Przygotowanie powierzchni z poszpachlowaniem nierówności (sfalowań) powierzchni tynków R= 1,150 M= 1,000 S= 1,000 m2 295,75 Gruntowanie podłoży, powierzchnie poziome, preparatem Ceresit CT 17 R= 1,150 M= 1,000 S= 1,000 m2 80,94 Malowanie farbami emulsyjnymi starych tynków, 2-krotne, sufitów R= 1,150 M= 1,000 S= 1,000 m2 80,94 Gruntowanie podłoży, powierzchnie pionowe, preparatem Ceresit CT 17 R= 1,150 M= 1,000 S= 1,000 m2 295,75 Malowanie farbami emulsyjnymi starych tynków, 2-krotne, ścian R= 1,150 M= 1,000 S= 1,000 m2 120, KNR 921/303/1 Dezynfekcja powierzchni poprzez mycie, powierzchnie betonowe, murowe, ceramiczne, kamienne o wymiarze, do 5 m2 m2 17, KNRW Gruntowanie powierzchni ceglanych, betonowych lub z płyt wiórowych, na ścianach i stropach 401/704/2 m2 17, NNRNKB 202/2802/3 (2) Licowanie ścian o powierzchni do 10 m2 płytkami kamionkowymi "Gres" na zaprawach klejowych, warstwa kleju grubości 4 mm, płytki 20x20 m2 17, KNR 17/930/3 Wykonanie cienkowarstwowej wyprawy z tynku żywicznego CT 69 o fakturze strukturalnej gr. 2,0 mm na ścianach płaskich i powierzchniach poziomych R= 1,150 M= 1,000 S= 1,000 m2 214, MALOWANIE KLATEK SCHODOWYCH strona nr: 4

28 Jeleniogórska 3_ Zuzia10 (C) Datacomp (lic. <!--TAG#PRZDM#PODST--!> Nr Podstawa Opis robót Jm Ilość 12693) 4.18 KNRW 401/1208/1 (2) Lakierowanie 1-krotne emalią olejną tynków ścian poprzednio malowanych olejno. UWAGA: malowanie 3-krotne, wsp. 3,0 R= 1,150 M= 1,000 S= 1,000 Krotność=3 m2 10, KNRW 401/1209/ Kalkulacja 4.21 Kalkulacja Malowanie farbą olejną stolarki uprzednio malowanej, drzwiowej, ścianek i szafek, ponad 1,0 m2, 1-krotne m2 4,16 Wykonanie szablonu i trwałego napisu "PIWNICA", na skrzydłach drzwi wejściowych r-g 3,00 Wykonanie szablonu i trwałego napisu z datą malowania na ścianie wiatrołapu r-g 3, KNR BC 2/204/1 Czyszczenie powierzchni betonowych strumieniowe wodne wysokociśnieniowe, powierzchnie wierzchnie nie malowane, poziome. ANALOGIA: mycie posadzki z płytek GRES m2 80,94 5 Element Jeleniogórska 3, klatka E 5.1 KNRW Zabezpieczenie podłóg folią 401/1216/1 m2 133, KNRW Osłony okien, folią polietylenową- ANALOGIA: zabezpieczenie stolarki drzwiowej i okiennej 202/923/1 m2 51, Kalkulacja Kalk. - dwukrotny demontaż i ponowny montaż skrzynek pocztowych r-g 4, Kalkulacja Kalk. - demontaż, zabezpieczenie i montaż wyposażenia: tablic, instrukcji p.poż, itp r-g 2, KNRW 401/1202/9 Zmycie starej farby, pomieszczenia ponad 5 m2 R= 1,150 M= 1,000 S= 1,000 m2 280, KNR 401/1208/2 Ługowanie farby olejnej z tynków ścian m2 212, KNR 401/713/1 (2) Przecieranie istniejących tynków wewnętrznych, z zeskrobaniem farby lub zdzieraniem tapet, na ścianach R= 1,150 M= 1,000 S= 1,000 m2 168, KNR 401/713/2 (2) Przecieranie istniejących tynków wewnętrznych, z zeskrobaniem farby lub zdzieraniem tapet, na stropach, biegach, spocznikach R= 1,150 M= 1,000 S= 1,000 m2 133, KNRW 401/1204/ NNRNKB 202/1134/1 (1) 5.11 KNRW 401/1204/ NNRNKB 202/1134/2 (1) 5.13 KNRW 401/1204/2 Przygotowanie powierzchni z poszpachlowaniem nierówności (sfalowań) powierzchni tynków R= 1,150 M= 1,000 S= 1,000 m2 491,21 Gruntowanie podłoży, powierzchnie poziome, preparatem Ceresit CT 17 R= 1,150 M= 1,000 S= 1,000 m2 133,62 Malowanie farbami emulsyjnymi starych tynków, 2-krotne, sufitów R= 1,150 M= 1,000 S= 1,000 m2 133,62 Gruntowanie podłoży, powierzchnie pionowe, preparatem Ceresit CT 17 R= 1,150 M= 1,000 S= 1,000 m2 357,59 Malowanie farbami emulsyjnymi starych tynków, 2-krotne, ścian R= 1,150 M= 1,000 S= 1,000 m2 168, KNR 921/303/1 Dezynfekcja powierzchni poprzez mycie, powierzchnie betonowe, murowe, ceramiczne, kamienne o wymiarze, do 5 m2 m2 17, KNRW Gruntowanie powierzchni ceglanych, betonowych lub z płyt wiórowych, na ścianach i stropach 401/704/2 m2 17, NNRNKB 202/2802/3 (2) Licowanie ścian o powierzchni do 10 m2 płytkami kamionkowymi "Gres" na zaprawach klejowych, warstwa kleju grubości 4 mm, płytki 20x20 m2 17, KNR 17/930/3 Wykonanie cienkowarstwowej wyprawy z tynku żywicznego CT 69 o fakturze strukturalnej gr. 2,0 mm na ścianach płaskich i powierzchniach poziomych R= 1,150 M= 1,000 S= 1,000 m2 158, KNRW 401/1208/1 (2) Lakierowanie 1-krotne emalią olejną tynków ścian poprzednio malowanych olejno. UWAGA: malowanie 3-krotne, wsp. 3,0 R= 1,150 M= 1,000 S= 1,000 Krotność=3 m2 10, KNRW 401/1209/ Kalkulacja 5.21 Kalkulacja Malowanie farbą olejną stolarki uprzednio malowanej, drzwiowej, ścianek i szafek, ponad 1,0 m2, 1-krotne m2 4,16 Wykonanie szablonu i trwałego napisu "PIWNICA", na skrzydłach drzwi wejściowych r-g 3,00 Wykonanie szablonu i trwałego napisu z datą malowania na ścianie wiatrołapu r-g 3, KNR BC 2/204/1 Czyszczenie powierzchni betonowych strumieniowe wodne wysokociśnieniowe, powierzchnie wierzchnie nie malowane, poziome. ANALOGIA: mycie posadzki z płytek GRES m2 133,62 6 Element Jeleniogórska 3, klatka F 6.1 KNRW Zabezpieczenie podłóg folią 401/1216/1 m2 92, KNRW Osłony okien, folią polietylenową- ANALOGIA: zabezpieczenie stolarki drzwiowej i okiennej 202/923/1 m2 55, MALOWANIE KLATEK SCHODOWYCH strona nr: 5

29 Jeleniogórska 3_ Zuzia10 (C) Datacomp (lic. <!--TAG#PRZDM#PODST--!> Nr Podstawa Opis robót Jm Ilość 12693) 6.3 Kalkulacja Kalk. - dwukrotny demontaż i ponowny montaż skrzynek pocztowych r-g 4, Kalkulacja Kalk. - demontaż, zabezpieczenie i montaż wyposażenia: tablic, instrukcji p.poż, itp r-g 2, KNRW 401/1202/9 Zmycie starej farby, pomieszczenia ponad 5 m2 R= 1,150 M= 1,000 S= 1,000 m2 195, KNR 401/1208/2 Ługowanie farby olejnej z tynków ścian R= 1,150 M= 1,000 S= 1,000 m2 136, KNR 401/713/1 (2) Przecieranie istniejących tynków wewnętrznych, z zeskrobaniem farby lub zdzieraniem tapet, na ścianach R= 1,150 M= 1,000 S= 1,000 m2 238, KNR 401/713/2 (2) Przecieranie istniejących tynków wewnętrznych, z zeskrobaniem farby lub zdzieraniem tapet, na stropach, biegach, spocznikach R= 1,150 M= 1,000 S= 1,000 m2 92, KNRW 401/1204/ NNRNKB 202/1134/1 (1) 6.11 KNRW 401/1204/ NNRNKB 202/1134/2 (1) 6.13 KNRW 401/1204/ KNRW 401/701/2 Przygotowanie powierzchni z poszpachlowaniem nierówności (sfalowań) powierzchni tynków R= 1,150 M= 1,000 S= 1,000 m2 392,06 Gruntowanie podłoży, powierzchnie poziome, preparatem Ceresit CT 17 R= 1,150 M= 1,000 S= 1,000 m2 92,79 Malowanie farbami emulsyjnymi starych tynków, 2-krotne, sufitów R= 1,150 M= 1,000 S= 1,000 m2 92,79 Gruntowanie podłoży, powierzchnie pionowe, preparatem Ceresit CT 17 R= 1,150 M= 1,000 S= 1,000 m2 238,70 Malowanie farbami emulsyjnymi starych tynków, 2-krotne, ścian R= 1,150 M= 1,000 S= 1,000 m2 97,74 Odbicie tynków wewnętrznych, (ściany, filary, pilastry) do 5 m2, tynki cementowo-wapienne m2 17, KNR 921/303/1 Dezynfekcja powierzchni poprzez mycie, powierzchnie betonowe, murowe, ceramiczne, kamienne o wymiarze, do 5 m2 m2 17, KNRW Gruntowanie powierzchni ceglanych, betonowych lub z płyt wiórowych, na ścianach i stropach 401/704/2 m2 17, NNRNKB 202/2802/3 (2) Licowanie ścian o powierzchni do 10 m2 płytkami kamionkowymi "Gres" na zaprawach klejowych, warstwa kleju grubości 4 mm, płytki 20x20 m2 17, KNR 17/930/3 Wykonanie cienkowarstwowej wyprawy z tynku żywicznego CT 69 o fakturze strukturalnej gr. 2,0 mm na ścianach płaskich i powierzchniach poziomych R= 1,150 M= 1,000 S= 1,000 m2 136, KNRW 401/1208/1 (2) Lakierowanie 1-krotne emalią olejną tynków ścian poprzednio malowanych olejno. UWAGA: malowanie 3-krotne, wsp. 3,0 R= 1,150 M= 1,000 S= 1,000 Krotność=3 m2 10, KNRW 401/1209/ Kalkulacja 6.22 Kalkulacja Malowanie farbą olejną stolarki uprzednio malowanej, drzwiowej, ścianek i szafek, ponad 1,0 m2, 1-krotne m2 4,16 Wykonanie szablonu i trwałego napisu "PIWNICA", na skrzydłach drzwi wejściowych r-g 3,00 Wykonanie szablonu i trwałego napisu z datą malowania na ścianie wiatrołapu r-g 3, KNR BC 2/204/1 Czyszczenie powierzchni betonowych strumieniowe wodne wysokociśnieniowe, powierzchnie wierzchnie nie malowane, poziome. ANALOGIA: mycie posadzki z płytek GRES m2 92,79 7 Element Roboty remontowe na zewnątrz budynku 7.1 KNRW 401/104/2 7.2 KNRW 401/619/2 Wykopy o ścianach pionowych przy odkrywaniu odcinkami istniejących fundamentów, głębokość do 1,5 m, grunt kategorii III m3 11,20 Odgrzybianie powierzchni z cegły przy użyciu szczotek stalowych, ściany łatwo dostępne, do 5 m2 m2 11, KNR 915/102/2 Jednokrotne gruntowanie powierzchni pionowych preparatem Siplast Primer szybki Grunt SBS, powierzchnie murowane m2 11, KNR 915/201/3 Izolowanie powierzchni pionowych masą bitumiczną Siplast Fundament szybka izolacja SBS, powierzchnie murowane, pierwsza warstwa m2 11, KNR 915/201/4 Izolowanie powierzchni pionowych masą bitumiczną Siplast Fundament szybka izolacja SBS, powierzchnie murowane, druga warstwa m2 11, KNRW 401/725/4 (2) Uzupełnienie tynków zewnętrznych zwykłych kategorii II, podłoża z betonów żwirowych, bloczków, do 1 m2/miejsce m2 9, KNR 231/815/2 Rozebranie chodników, wysepek przystankowych i przejść dla pieszych, płyty betonowe 50x50x7 cm na podsypce piaskowej. ANALOGIA: opaska przy budynku. UWAGA: 100% płyt do odzysku m2 5, KNR 231/105/5 Warstwy podsypkowe, podsypka cementowo-piaskowa, zagęszczenie ręczne, grubość warstwy po zagęszczeniu 3 cm m2 5, MALOWANIE KLATEK SCHODOWYCH strona nr: 6

30 Jeleniogórska 3_ Zuzia10 (C) Datacomp (lic. <!--TAG#PRZDM#PODST--!> Nr Podstawa Opis robót Jm Ilość 7.9 KNR 231/502/6 Chodniki z płyt betonowych, 50x50x7 cm na podsypce piaskowej z wypełnieniem spoin piaskiem ) ANALOGIA: opaska przy budynku. UWAGA: 100% płyt z odzysku m2 5, KNRW 401/1212/40 (1) Malowanie farbą olejną elementów metalowych, rur kanalizacyjnych żeliwnych, 2-krotne z gruntowaniem m 39,20 8 Element Wiata śmietnikowa 8.1 KNRW Zmycie starej farby, pomieszczenia ponad 5 m2 401/1202/9 m2 35, KNRW 401/1204/8 8.3 KNRW 401/1204/2 8.4 KNRW 401/1209/14 (2) 8.5 KNRW 401/1204/3 Malowanie farbami emulsyjnymi starych tynków, przygotowanie powierzchni z poszpachlowaniem nierówności (sfalowań) powierzchni tynków m2 35,02 Malowanie farbami emulsyjnymi starych tynków, 2-krotne, ścian m2 16,89 Malowanie farbą olejną stolarki uprzednio malowanej, brudników drzwiowych, pasów o szerokości do 20 cm, 1-krotne. ANALOGIA: malowanie odbojnic m 13,20 Malowanie farbami emulsyjnymi starych tynków, 2-krotne elewacji, tynki gładkie m2 18, KNR 231/1303/3 Odnawianie farbą ogrodzeń z siatki, w ramach z kątowników, słupki co 3,0 m, siatka wysokości 1,0 m. ANALOGIA: siatka wysokości 0,60m Krotność=0,6 m 10, Kalkulacja Wykonanie szablonu i trwałego napisu "2" r-g 2, MALOWANIE KLATEK SCHODOWYCH strona nr: 7

31 Jeleniogórska 3_ Zuzia10 (C) Datacomp (lic ) Tabela elementów scalonych Stawka r-g: 15,34 zł Narzuty: Koszty pośrednie 64,36%R+ 64,36%S Zysk 10,38%(R+Kp(R))+10,38%(S+Kp(S)) Nazwa elementu Wartość Razem R M S 1 Jeleniogórska 3, klatka A ( ) 2 Jeleniogórska 3, klatka B ( ) 3 Jeleniogórska 3, klatka C ( ) 4 Jeleniogórska 3, klatka D ( ) 5 Jeleniogórska 3, klatka E ( ) 6 Jeleniogórska 3, klatka F ( ) 7 Roboty remontowe na zewnątrz budynku ( ) 8 Wiata śmietnikowa ( ) MALOWANIE KLATEK SCHODOWYCH strona nr: 8
