monobloki 12 V żelowe i AGM Baterie ołowiowo - kwasowe HZB/HZY - FA AGM/ZELOWE Edycja 1.5/2009 z wyprowadzeniami czołowymi (Front Access)

Transkrypt

1 Edycja 1.5/2009 HZB/HZY - FA AGM/ZELOWE Baterie ołowiowo - kwasowe monobloki 12 V żelowe i AGM z wyprowadzeniami czołowymi (Front Access)

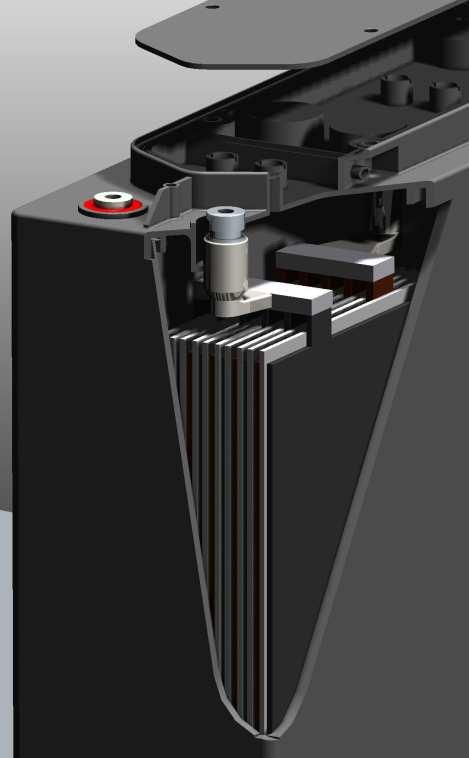

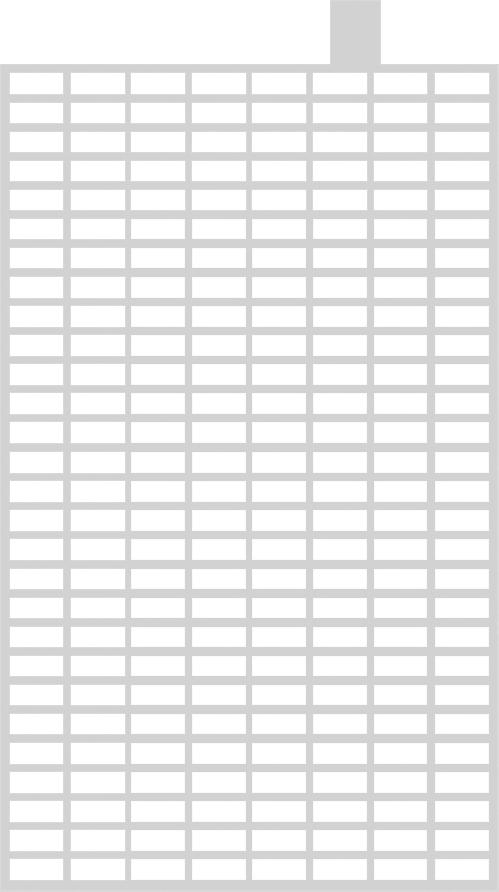

2 AGM Front Access Konstrukcja - Budowę baterii AGM pokazano na rysunku poniżej. Siatki płyt dodatnich i ujemnych odlewane są z ołowiu wapiennocynowego, aby zredukować wzrost płyt i ich korozję Materiał aktywny wytwarzany jest z ołowiu wysokiej czystości (99.99%), by uniknąć zanieczyszczeń, mogących powodować wzrost korozji i samorozładowania. Separator stanowi mata szklana z amorficznie tkanych kwasoodpornych włókien szklanych, która działa jak gąbka - wchłania i unieruchamia elektrolit, zachowując jednocześnie dobry styk kwasu z płytą i jego dostępność w czasie rozładowania. Zastosowane owijanie typu"s" eliminuje ryzyko zwarć spowodowaniych porastaniem płyt czy opadaniem materiału aktywnego. Separator utrzymuje stałą odległość między płytami dodatnimi i ujemnymi, tym samym zapobiega zwarciom, pozwalając jednocześnie na pełne reagowanie elektrolitu z materiałem aktywnym. Amorficzna tkanina separatora daje strukturę otwartą, ułatwiającą przepływ elektrolitu podczas napełniania. Technologia AGM - posiada szereg zalet w z których podstawowe to: Zwiększona wydajność przy krótkich czasach rozładowania. Niski koszt początkowy. Nadaje się do zastosowań rozruchowych i buforowych stacjonarnych. HAZE stosuje wyłącznie owijanie typu "S", ażeby zredukować niebezpieczeństwo zwarć na skutek porastania płyt. Ściśle kontrolowana gęstość i grubość płyt daje w wyniku znakomitą powtarzalność parametrów baterii, przy pracy w połączeniu szeregowym. Baterie produkowane są w systemie zarządzania jakością ISO Zastosowanie Praca buforowa UPS Sprzęt medyczny Telekomunikacja Automatyka Obiekty fotowoltaiczne Baterie słoneczne Elektrownie wiatrowe Systemy nadzoru Telefonia komórkowa Ochrona katodowa Pomoce nawigacyjne Sprzęt okrętowy Systemy zasilania

3 Konstrukcja - Budowę bateii żelowej pokazano na rysunku poniżej. Siatki płyt dodatnich i ujemnych odlewane są z ołowiu wapienno-cynkowego, aby zredukować wzrost płyt i ich korozję. Materiał aktywny wytwarzany jest z ołowiu wysokiej czytości (99.99%), by zminimalizować ujemny wpływ zanieczyszczeń, np. korozję czy samorozładowanie. Gel Front Access Separator wytwarzany jest przez światowego lidera w zakresie tego typu produktów, z wykorzystaniem najnowszej niemieckiej technologii. Materiał podstawowy stanowi mikroporowaty duroplastik, o wysokiej stabilności temperaturowej i wytrzymałości mechanicznej, co daje bardzo dobrą odporność na wibracje i wstrząsy mechaniczne. Baterie jako całość wytrzymują skrajne warunki pracy. Typowe parametry separatora: Przemiszczenie kwasu ml/m 2 Stopień porowatości - 70% Przeciętna średnica poru - 0,5 mikrona Maksymalna średnica poru - 1 mikron Separator ma za zadanie utrzymać stałą odległość między płytami dodatnimi i ujemnymi, całkowicie zabezpieczając przed zwarciami, a jednocześnie umożliwiając swobodne reagowanie materiału aktywnego z elektrolitem w postaci żelu. Otwarta struktura separatora ułatwia przepływ elektrolitu podczas napełniania. Cienka warstwa ( zazwyczaj 0,4mm) amorficznej maty szklanej stanowi integralną część separatora i umieszczona przy płycie dodatniej polepsza kontakt powierzchniowy. Zastosowanie Praca cykliczna/buforowa Łączność Klimatyzacja Energia odnawialna Rozruch maszyn Wózki bateryjne,inwalidzkie,golfowe Maszyny czyszczące bezprzewodowe Przepompownie Przenośny sprzęt medyczny Ochrona katodowa Łodzie i jachty Ogólne zastosowanie morskie Pomoce nawigacyjne Wiele innych zastosowań trakcyjnych Technologia żelowa wykazuje szereg zalet w porównaniu z odpowiednikami w technologii AGM Zalety baterii żelowych: Zwiększona wytrzymałość i zdolność do pracy cyklicznej w wymagających zastosowaniach. Pełny powrót ze stanu głębokiego rozładowania, nawet jeśli ponowne ładowanie bateri ma miejsce po upływie pewnego czasu. Bardzo dobra wydajność przy długich czasach rozładowań. Do zastosowań przy niestabilnej sieci zasilającej. Osłona płyty dodatniej znacząco zwieksza ilość cykli Może być rozładowywana bez utraty pojemności, nawet jeśli uprzednio nie osiągneła stanu całkowitego naładowania.

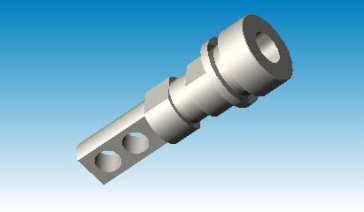

4 Napełnianie elektrolitem - Specjalny system wytwarzania i kontroli jakości zapewniają nasycenie elektrolitem optymalne dla każdej baterii. Konstrukcja baterii wyklucza konieczność późniejszego uzupełniania elektrolitu i bateria pozostaje bezobsługową przez cały projektowanyokres jej żywotności. Rekombinacja wewnętrzna gazów - Powyżej 99% przy normalnej eksploatacji. Zawór bezpieczeństwa - Przy normalnej pracy bateria ma wewnętrzne ciśnienie powyżej atmosferycznego, tym niemniej wartość graniczna określana jest przez zawór bezpieczństwa. Otwiera sie on przy 2 psi (14 kpa), zamyka zaś przy 1.2 psi (8,4 kpa). Budowa wyprowadzeń - Jakość połączeń między wyprowadzeniami baterii a mostkami ołowianymi posiada zasadnicze znaczenie podczas krótkich rozładowań wysokimi prądami. Podwyższona temperatura wyprowadzeń wynikająca ze słabej jakości połączeń prowadzi do degradacji spawów a w konsekwencji do wycieku elektrolitu. Technologia stosowana przez HAZE zapewnia bezproblemową pracę przez cały okres żywotności baterii. LEAD RETURN RUBBISH BIN RECYCLE R Pb Temperaturowy Współczynnik korekcji pojemności Czas rozładowania 5 minut do 59 minut 0 C 5 C 10 C 15 C 20 C 25 C 30 C 35 C 40 C godz. do godz Reakcje chemiczne - podczas rozładowywania i ładowania baterii wzór: PbO 2 + 2H 2SO 4 + Pb Rozładowanie PbS 4 O + 2H 2O dwutlenek kwas ołów siarczan woda ołowiu siarkowy gąbczasty Ładowanie ołowiu Podczas normalnej pracy buforowej tlen przechodzi przez separator od płyty dodatniej do ujemnej, gdzie reaguje z ujemnym materiałem aktywnym i tworzy tlenek ołowiu. 2Pb + O2 2PbO W kwaśnym środowisku tlenek ołowiu reaguje z kwasem tworząc siarczan ołowiu. 2PbO + 2H2SO4 2PbSO 4 + 2H2O Siarczan ołowiu powstały na płycie ujemnej redukowany jest przez wytwarzany wodór do ołowiu i kwasu siarkowego. 2PbSO 4 + 2H2 2Pb + 2H2SO4 Po skreśleniu identycznych skałdników po obu stronach równania otrzymujemy: 2H 2 + O2 2H2O

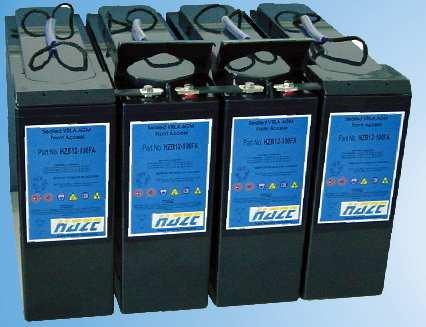

5 Cechy charakterystyczne - Baterie zaprojektowane do wielu nowoczesnych zastosowań telekomunikacyjnych i przemysłowych, telefoni komórkowej, radiowej, dostępowej, transmisji, komutacji etc. Korzyści dla użytkownika: - zwartość - standard ETSI/19''/23'' - modularność - do zabudowy rakowej - długa żywotność -12 lat - możliwość pracy w ekstremalnych warunkach - wysoki stosunek mocy do objętości - szczelne bezobsługowe VRLA - niskie koszty instalacji - wyprowadzenia czołowe - zintegrowane rączki od Ah w górę - centralny system odgazowania i osłony czołowe na zawiasach - wbudowany wygaszacz płomienia - niska rezystancja wewnętrzna - nadaje się do pełnego recyklingu - spełnia zalecenia BELLCORE - niskie samorozładowanie - wewnętrzna kompensacja wzrostu płyt - znakomita żywotność w cyklach Opis techniczny Napiecie znamionowe 12 Volt Żywotność 12 lat Temperatura pracy -20 o C do 50 o C Stop płyty ołów Ca/Sn Płyty Pastowane Separator żel:mikroporowaty duroplastik AGM: absorpcyjna mata szklana Materiał aktywny czysty ołów Obudowa ABS (opcjonalnie V0) Napięcie ładowania bufor przy20 o C Cykle 2.40 przy 20 o C Dopuszczalny poziom napiecia tetnien ±3,5 % U AD Elektrolit czysty chemicznie kwas siarkowy Zawór regulacyjny Bieguny Dokręcanie śrub Łączniki guma EPDM 1.5 do 2psi ( kpa) sworzeń uszczelniony żywicą 5-7Nm dołączone jako wyposażenie standardowe Pojemność zachowana w % Napięcie ładowania na ogniwo Pojemność dostępna w % Napięcie ładowania w funkcji temperatury Min Temperatura C Samorozładowanie Czas składowania w m-cach Pojemność w funkcji temperatury otoczenia 40 C 30 C 20 C 10 C Temperatura otoczenia C Max 0.1xC Amps 1C Amps 2C Amps 0.05xC Amps % D.O.D. (głębokość rozł. w %) % D.O.D. (głębokość rozł. w %) Żywotność baterii żelowych w cyklach w funkcji gł. rozładowania Liczba cykli Żywotność baterii AGM w cyklach w funkcji gł. rozładowania Liczba cykli

6 Amps & Ampere Hour Data Time in Minutes - Amps to 1.85 VPC C Amps to 1.85 VPC 90 Ah to 1.85 VPC C HZB12-55FA HZB12-55FA HZB12-55FA HZB12-80FA HZB12-80FA HZB12-80FA HZB12-95FA HZB12-95FA HZB12-95FA HZB12-95FA HZB12-95FA HZB12-95FA HZB12-FA HZB12-FA HZB12-FA HZB12-125FA HZB12-125FA HZB12-125FA HZB12-150FA HZB12-150FA HZB12-150FA HZB12-180FA HZB12-180FA HZB12-180FA Time in Minutes - Amps to 1.80 VPC C Amps to 1.80 VPC Ah to 1.80 VPC C HZB12-55FA HZB12-55FA HZB12-55FA HZB12-80FA HZB12-80FA HZB12-80FA HZB12-95FA HZB12-95FA HZB12-95FA HZB12-95FA HZB12-95FA HZB12-95FA HZB12-FA HZB12-FA HZB12-FA HZB12-125FA HZB12-125FA HZB12-125FA HZB12-150FA HZB12-150FA HZB12-150FA HZB12-180FA HZB12-180FA HZB12-180FA Time in Minutes - Amps to 1.75 VPC C Amps to 1.75 VPC Ah to 1.75 VPC C HZB12-55FA HZB12-55FA HZB12-55FA HZB12-80FA HZB12-80FA HZB12-80FA HZB12-95FA HZB12-95FA HZB12-95FA HZB12-95FA HZB12-95FA HZB12-95FA HZB12-FA HZB12-FA HZB12-FA HZB12-125FA HZB12-125FA HZB12-125FA HZB12-150FA HZB12-150FA HZB12-150FA HZB12-180FA HZB12-180FA HZB12-180FA Time in Minutes - Amps to 1.70 VPC C Amps to 1.70 VPC Ah to 1.70 VPC C HZB12-55FA HZB12-55FA HZB12-55FA HZB12-80FA HZB12-80FA HZB12-80FA HZB12-95FA HZB12-95FA HZB12-95FA HZB12-95FA HZB12-95FA HZB12-95FA HZB12-FA HZB12-FA HZB12-FA HZB12-125FA HZB12-125FA HZB12-125FA HZB12-150FA HZB12-150FA HZB12-150FA HZB12-180FA HZB12-180FA HZB12-180FA Time in Minutes - Amps to 1.65 VPC C HZB12-55FA HZB12-80FA HZB12-95FA HZB12-95FA HZB12-FA HZB12-125FA HZB12-150FA HZB12-180FA Time in Minutes - Amps to 1.60 VPC C HZB12-55FA HZB12-80FA HZB12-95FA HZB12-95FA HZB12-FA HZB12-125FA HZB12-150FA HZB12-180FA

7 Time in Minutes - Amps to 1.85 VPC C Amps to 1.85 VPC Ah to 1.85 VPC C HZY12-50FA HZY12-50FA HZY12-50FA HZY12-70FA HZY12-70FA HZY12-70FA HZY12-90FA HZY12-90FA HZY12-90FA HZY12-FA HZY12-FA HZY12-FA HZY12-125FA HZY12-125FA HZY12-125FA HZY12-150FA HZY12-150FA HZY12-150FA HZY12-170FA HZY12-170FA HZY12-170FA Time in Minutes - Amps to 1.80 VPC C Amps to 1.80 VPC Ah to 1.80 VPC C HZY12-50FA HZY12-50FA HZY12-50FA HZY12-70FA HZY12-70FA HZY12-70FA HZY12-90FA HZY12-90FA HZY12-90FA HZY12-FA HZY12-FA HZY12-FA HZY12-125FA HZY12-125FA HZY12-125FA HZY12-150FA HZY12-150FA HZY12-150FA HZY12-170FA HZY12-170FA HZY12-170FA Time in Minutes - Amps to 1.75 VPC C Amps to 1.75 VPC Ah to 1.75 VPC C HZY12-50FA HZY12-50FA HZY12-50FA HZY12-70FA HZY12-70FA HZY12-70FA HZY12-90FA HZY12-90FA HZY12-90FA HZY12-FA HZY12-FA HZY12-FA HZY12-125FA HZY12-125FA HZY12-125FA HZY12-150FA HZY12-150FA HZY12-150FA HZY12-170FA HZY12-170FA HZY12-170FA Time in Minutes - Amps to 1.70 VPC C Amps to 1.70 VPC Ah to 1.70 VPC C HZY12-50FA HZY12-50FA HZY12-50FA HZY12-70FA HZY12-70FA HZY12-70FA HZY12-90FA HZY12-90FA HZY12-90FA HZY12-FA HZY12-FA HZY12-FA HZY12-125FA HZY12-125FA HZY12-125FA HZY12-150FA HZY12-150FA HZY12-150FA HZY12-170FA HZY12-170FA HZY12-170FA Time in Minutes - Amps to 1.65 VPC C HZY12-50FA HZY12-70FA HZY12-90FA HZY12-FA HZY12-125FA HZY12-150FA HZY12-170FA Time in Minutes - Amps to 1.60 VPC C HZY12-50FA HZY12-70FA HZY12-90FA HZY12-FA HZY12-125FA HZY12-150FA HZY12-170FA Amps & Ampere Hour Data

8 Time in Minutes - Watts per cell to 1.85 VPC C Watts per ce l to 1.85 VPC C HZB12-55FA HZB12-55FA HZB12-80FA HZB12-80FA HZB12-95FA HZB12-95FA HZB12-95FA HZB12-95FA HZB12-FA HZB12-FA HZB12-125FA HZB12-125FA HZB12-150FA HZB12-150FA HZB12-180FA HZB12-180FA Watts Per Cell Data Time in Minutes - Watts per cell to 1.80 VPC C Watts per ce l to 1.80 VPC C HZB12-55FA HZB12-55FA HZB12-80FA HZB12-80FA HZB12-95FA HZB12-95FA HZB12-95FA HZB12-95FA HZB12-FA HZB12-FA HZB12-125FA HZB12-125FA HZB12-150FA HZB12-150FA HZB12-180FA HZB12-180FA Time in Minutes - Watts per cell to 1.75 VPC C Watts per ce l to 1.75 VPC C HZB12-55FA HZB12-55FA HZB12-80FA HZB12-80FA HZB12-95FA HZB12-95FA HZB12-95FA HZB12-95FA HZB12-FA HZB12-FA HZB12-125FA HZB12-125FA HZB12-150FA HZB12-150FA HZB12-180FA HZB12-180FA Time in Minutes - Watts per cell to 1.70 VPC C Watts per ce l to 1.70 VPC C HZB12-55FA HZB12-55FA HZB12-80FA HZB12-80FA HZB12-95FA HZB12-95FA HZB12-95FA HZB12-95FA HZB12-FA HZB12-FA HZB12-125FA HZB12-125FA HZB12-150FA HZB12-150FA HZB12-180FA HZB12-180FA Time in Minutes - Watts per cell to 1.65 VPC C HZB12-55FA HZB12-80FA HZB12-95FA HZB12-95FA HZB12-FA HZB12-125FA HZB12-150FA HZB12-180FA Time in Minutes - Watts per cell to 1.60 VPC C HZB12-55FA HZB12-80FA HZB12-95FA HZB12-95FA HZB12-FA HZB12-125FA HZB12-150FA HZB12-180FA Time in Minutes - Watts per cell to 1.85 VPC C Watts per cell to 1.85 VPC C HZY12-50FA HZY12-50FA HZY12-70FA HZY12-70FA HZY12-90FA HZY12-90FA HZY12-FA HZY12-FA HZY12-125FA HZY12-125FA HZY12-150FA HZY12-150FA HZY12-170FA HZY12-170FA Time in Minutes - Watts per cell to 1.80 VPC C Watts per cell to 1.80 VPC C HZY12-50FA HZY12-50FA HZY12-70FA HZY12-70FA HZY12-90FA HZY12-90FA HZY12-FA HZY12-FA HZY12-125FA HZY12-125FA HZY12-150FA HZY12-150FA HZY12-170FA HZY12-170FA Time in Minutes - Watts per cell to 1.75 VPC C Watts per cell to 1.75 VPC C HZY12-50FA HZY12-50FA HZY12-70FA HZY12-70FA HZY12-90FA HZY12-90FA HZY12-FA HZY12-FA HZY12-125FA HZY12-125FA HZY12-150FA HZY12-150FA HZY12-170FA HZY12-170FA Time in Minutes - Watts per cell to 1.70 VPC C Watts per cell to 1.70 VPC C HZY12-50FA HZY12-50FA HZY12-70FA HZY12-70FA HZY12-90FA HZY12-90FA HZY12-FA HZY12-FA HZY12-125FA HZY12-125FA HZY12-150FA HZY12-150FA HZY12-170FA HZY12-170FA Time in Minutes - Watts per cell to 1.65 VPC C HZY12-50FA HZY12-70FA HZY12-90FA HZY12-FA HZY12-125FA HZY12-150FA HZY12-170FA Time in Minutes - Watts per cell to 1.60 VPC C HZY12-50FA HZY12-70FA HZY12-90FA HZY12-FA HZY12-125FA HZY12-150FA HZY12-170FA

9 Qty Per Box Dimensions (mm) & approx weight (kg) Dimensions (Inches) & approx weight (Lbs) Length Width Height Weight Length Width Height Weight Terminal Layout Internal Resistance mohms HZB12-55FA M HZB12-80FA M HZB12-95FA M HZB12-95FA M HZB12-FA M HZB12-125FA M HZB12-150FA M HZB12-180FA M Maximum Charge Current HZY12-50FA M HZY12-70FA M HZY12-90FA M HZY12-FA M HZY12-125FA M HZY12-150FA M HZY12-170FA M % żywotność znamionowa 75% 33% 7% Żywotność w funkcji tempertury pracy Temperatura Okres składowania 0 o C - 20 o C (32 o F - 68 o F) 12 Months 21 o C - 30 o C (69 o F - 86 o F) 9 Months 31 o C - 40 o C (87 o F o F) 5 Months 41 o C - 50 o C (105 o F o F) 2.5 Months 3% Temperatura C Charakterystyki ładowania Optymalne napięcie ładowania konserwującego zależy od temperatury. Dla 15 C -24 C zaleca się 2.27 do 2.30 V/ogn. Temperaturowy współczynnik korekcji wynosi - 3mV/C/ogn. Physical Information Temperatura pracy Zalecane napięcie konserwujące V/ogn Ze wzgledu na wydajność i żywotność baterii zaleca się ładowanie stałym napięciem z ograniczeniem prądu początkowego do C20/4.

10 Wyprowadzenia czołowe mm Deep ETSI tray Wyprowadzenia czołowe mm deep 19 inch tray Wyprowadzenia czołowe Battery Drawings Wyprowadznia czołowe System centralnego odgazowania HAZE produkuje wszystkie modele FA z wbudowanym systemem centralnego odgazowania. Jest to bardzo użyteczne, szczególnie przy montażu baterii w szafach IP66. Szczelna obudowa zapobiega ulatnianiu się gazów, a jednocześnie Centralny system odgazowania pozwala odprowadzić je rurką poprzez szczelny zawór do atmosfery Wyprowadzenia czołowe

11 Wzory zastosowań stojaków V 70 FA 12V 90 FA V FA Jak widać na załączonych rysunkach, typoszereg baterii HAZE FA jest zgodny z ETSI oraz standart 19'' i 23'', jedynie HZB/HZY 12-70FA wymagają dłuższych półek 300mm lub 300mm V 150 FA Typical Rack Layouts V 50 FA
