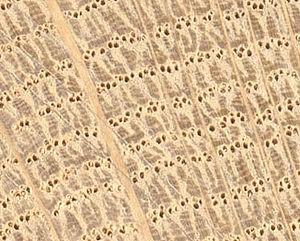

2 Zadanie 1. Zdolność drewna do przeciwstawiania się odkształceniom spowodowanym działaniem sił zewnętrznych zaliczana jest do jego właściwości technologicznych. mechanicznych. chemicznych. fizycznych. Zadanie 2. Rysunek przekroju poprzecznego, przedstawia budowę słojów rocznych charakterystycznych dla drewna brzozy. sosny. dębu. buka. Zadanie 3. Który gatunek drewna zgodnie cechami i właściwościami podanymi w tabeli, można polecić do wykonania pali portowych? Gatunek drewna Cechy techniczne i zastosowanie drewna Dąb Drewno o dużej gęstości, dość trudne w obróbce skrawaniem, twardziel bardzo odporna na działanie czynników atmosferycznych, wykazuje bardzo dużą trwałość w warunkach niezmiennie wilgotnych. Ponadto stosowany do produkcji oklein, deszczułek posadzkowych, mebli, wyrobów bednarskich, stolarki budowlanej, elementów taboru kolejowego. Grab Drewno o dużej gęstości, wytrzymałe na obciążenia mechaniczne, trudne w obróbce skrawaniem, Stosowanie do wyrobu półfabrykatów części maszyn, wyrobu narzędzi, posadzek i galanterii drzewnej. Buk Drewno o dużej gęstości, stosowanie jako drewno narzędziowe, drewno warstwowe i plastrowane oraz materiały tarte i skrawane. Ponadto używane do wyrobu oklein i obłogów, sklejek, płyt stolarskich, mebli giętych, deseczek posadzkowych, galanterii drzewnej, podkładów kolejowych. Jesion Drewno o dużej gęstości, stosowane do wyrobu oklein, deseczek posadzkowych, sprzętu sportowego i gimnastycznego, doklejek do tworzyw płytowych, mebli i wyposażenia wnętrz mieszkalnych i w środkach transportu. Jesion. Grab. Dąb. Buk. Strona 2 z 11

3 Zadanie 4. W celu zachowania ciągłości produkcji w zakładzie specjalizującym się w wytwarzaniu mebli o znacznym stopniu złożoności należy zastosować system produkcji Zadanie 5. rzemieślniczej. jednostkowej. małoseryjnej. potokowej. Z którego materiału wykonano elementy oznaczone X na fragmencie wyrobu przedstawionym na rysunku? Drewna klejonego warstwowo. Sklejki wodoodpornej. Płyty pilśniowej. Płyty wiórowej. Zadanie 6. Długość czopa w połączeniu elementów fragmentu wyrobu przedstawionego na rysunku wynosi 40 mm 42 mm 50 mm 60 mm Zadanie 7. Na podstawie danych zawartych w tabeli określ grubość przekładek stosowanych podczas naturalnego suszenia tarcicy iglastej o grubości 25 mm mm mm mm mm Zalecane wymiary przekładek podczas suszenia naturalnego tarcicy iglastej Sortyment tarcicy oraz grubości w [mm] Zalecane grubości przekładek podczas sztaplowania tarcicy w [mm] iglastej liściastej Deski Deski Tarcica powyżej Strona 3 z 11

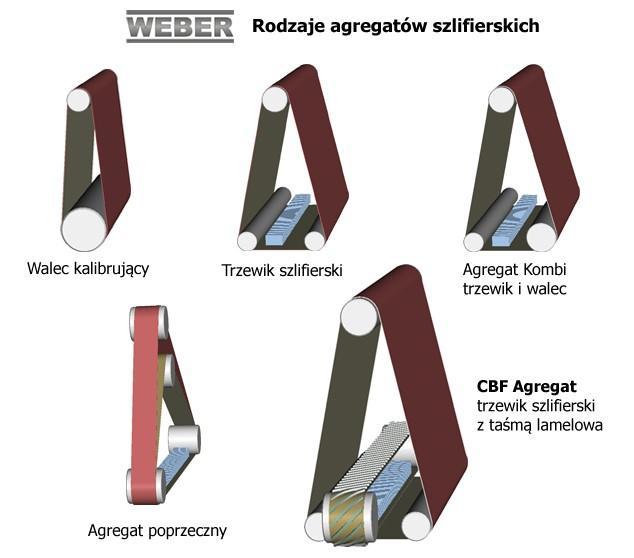

4 Zadanie 8. Zużycie netto płyty wiórowej laminowanej w wyrobie wynosi 1,5 m 2. Ile wyniesie zużycie płyty ogółem, jeśli wskaźnik wydajności dla płyty wiórowej laminowanej wynosi 83%? Zadanie 9. Ok. 1,8 m 2 Ok. 2,8 m 2 Ok. 3,8 m 2 Ok. 4,8 m 2 Ile odpadów powstanie podczas wykonania wyrobu stolarskiego, jeżeli wiadomo, że zużycie tarcicy netto w wyrobie wynosi 0,7 m 3, a wskaźnik wydajności dla tarcicy wynosi 56%? Zadanie 10. Ok. 0,35 m 3 Ok. 0,45 m 3 Ok. 0,55 m 3 Ok. 0,65 m 3 Którą czynność należy wykonać za pomocą piły przedstawionej na rysunku? Zadanie 11. Wstępne piłowanie drewna litego. Dokładne docinanie okleiny. Dokładne piłowanie drewna. Piłowanie krzywoliniowe. Na rysunku poglądowym przedstawiono układ walców i taśmy szlifierki taśmowej przeznaczonej do obróbki wąskich płaszczyzn elementów krzywoliniowych. szerokich płaszczyzn elementów z drewna litego. wąskich płaszczyzn elementów płytowych. szerokich płaszczyzn płyt laminowanych. Strona 4 z 11

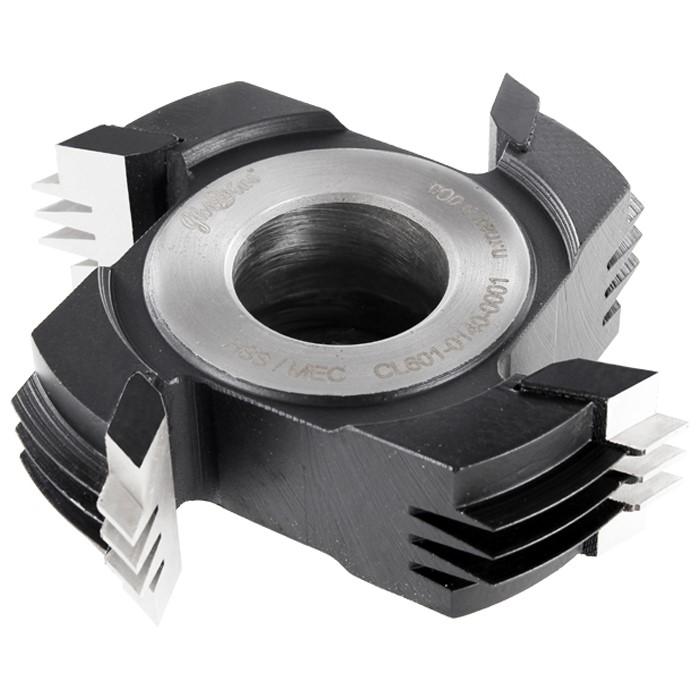

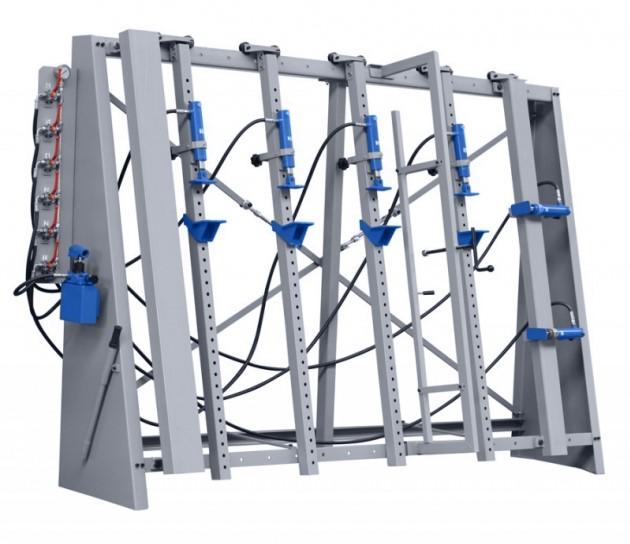

5 Zadanie 12. Urządzenie przedstawione na rysunku służy do Zadanie 13. oklejania szerokich płaszczyzn elementów płytowych. oklejania wąskich płaszczyzn elementów płytowych. montażu mebli skrzyniowych. montażu ram okiennych. Piła tarczowa płaska z kształtem ostrzy zębów jak na przedstawionym rysunku przeznaczona jest do obrzynania formatyzującego. piłowania wzdłużnego drewna twardego. piłowania wzdłużnego drewna miękkiego. piłowania poprzecznego drewna miękkiego i twardego. Zadanie 14. Frez o kształcie ostrzy widocznych na rysunku należy zastosować do obróbki drewnianych elementów przeznaczonych do wykonania połączenia kołkowego. zakładkowego. wczepowo-klinowego. wręgowo-wpustowego. Strona 5 z 11

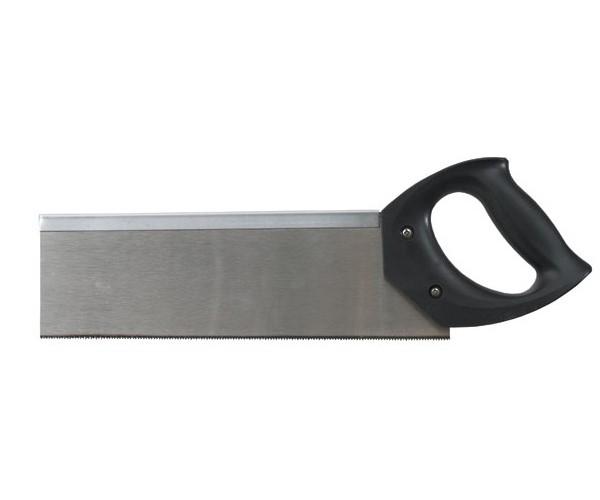

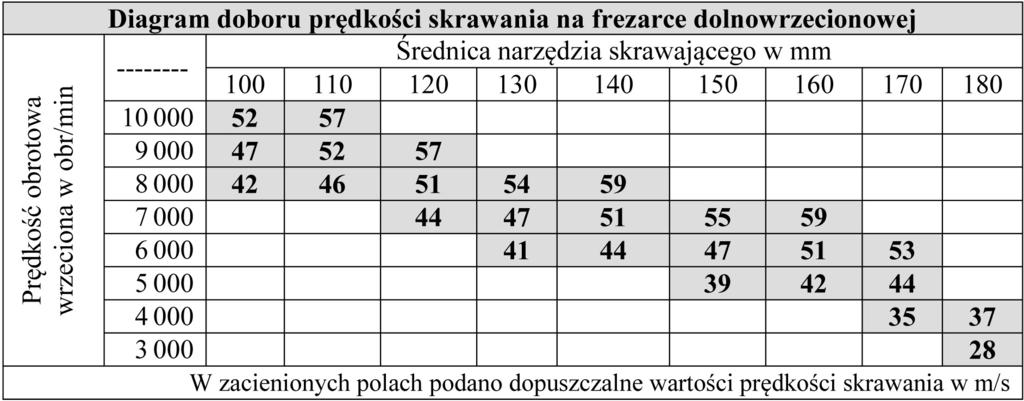

6 Zadanie 15. Na podstawie danych zawartych w tabeli dobierz wartość prędkości skrawania na frezarce dolnowrzecionowej, frezem o średnicy 120 mm z prędkością obrotową obr/min. 42 m/s 47 m/s 51 m/s 59 m/s Zadanie 16. Przyczyną występowania tarcia brzeszczotu o materiał podczas piłowania poprzecznego drewna suchego piłą płatnicą jest brak naprężenia brzeszczotu piły. zbyt duże rozwarcie zębów piły. brak rozwarcia zębów piły. zbyt gruby brzeszczot piły. Zadanie 17. Przyczyną powstających wąskich wypukłości na powierzchni podczas obróbki elementów na strugarce wyrówniarce jest równomierne stępienie noży strugarki. wykonanie noży z miękkiego metalu. wyszczerbienie ostrzy noży strugarki. zbyt duży posuw elementu. Zadanie 18. Główną przyczyną zwiększonych oporów skrawania i wydobywającego się dymu z miejsca cięcia drewna jest mała gęstość obrabianego materiału. zużycie łożysk pilarki tarczowej. stępienie zębów piły. brak odpylania. Strona 6 z 11

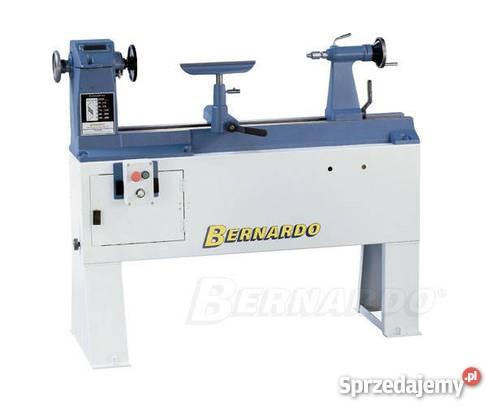

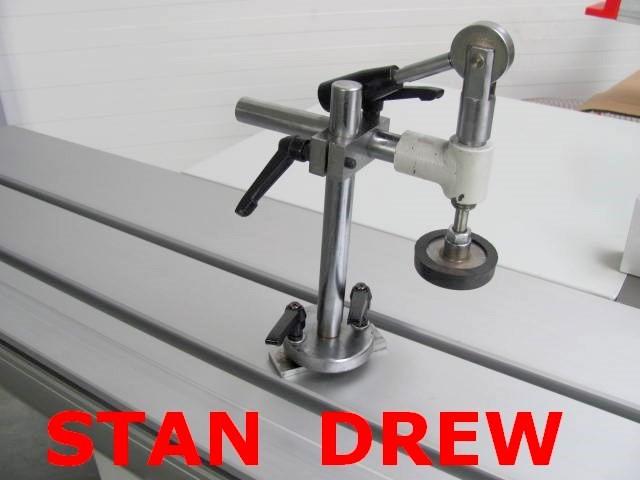

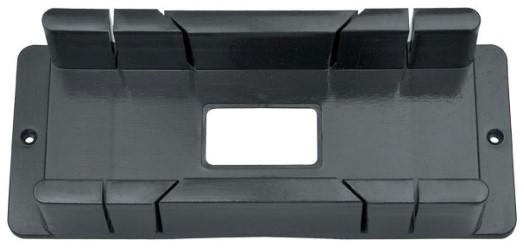

7 Zadanie 19. Do wykonywania której czynności służy oprzyrządowanie przedstawione na rysunku? Zadanie 20. Docinania krzywoliniowego elementów z drewna. Docinania elementów pod odpowiednim kątem. Popychania elementów podczas piłowania. Popychania elementów podczas strugania. Oprzyrządowanie przedstawione na rysunku jest wykorzystywane przy wykonywaniu operacji szlifowania na szlifierce taśmowej. strugania grubościowego drewna. piłowania na pilarce formatowej. toczenia na tokarce. Zadanie 21. Oprzyrządowanie przedstawione na rysunku jest stosowane przy wykonywaniu operacji toczenia na tokarce kłowej. szlifowania szlifierką oscylacyjną. frezowania na wiertarko-frezarce. wiercenia na wiertarce poziomej. Zadanie 22. Która kolejność operacji jest zgodna z procesem technologicznym wykonania intarsji na płycie wierzchniej stołu? Zadanie 23. Oklejanie, składanie formatek, szlifowanie, formatowanie, lakierowanie, montaż. Składanie formatek, oklejanie, formatowanie, szlifowanie, lakierowanie, montaż. Oklejanie, wiercenie, formatowanie, szlifowanie, lakierowanie, montaż. Piłowanie, składanie formatek, szlifowanie, wiercenie, montaż. Która kolejność operacji dotyczy procesu technologicznego wykonania taboretu z drewna litego? Trasowanie, struganie, formatowanie, wiercenie, frezowanie, wykończenie, montaż. Trasowanie, formatowanie, struganie, wiercenie, frezowanie, wykończenie, montaż. Trasowanie, wiercenie, struganie, formatowanie, frezowanie, wykończenie, montaż. Trasowanie, struganie, formatowanie, wykończenie, wiercenie, frezowanie, montaż. Strona 7 z 11

8 Zadanie 24. Która kolejność operacji dotyczy procesu technologicznego wykonania szafki z płyty wiórowej laminowanej? Zadanie 25. Formatowanie, oklejanie wąskich powierzchni, załamanie krawędzi, wiercenie, montaż. Wiercenie, formatowanie, oklejanie wąskich powierzchni, załamanie krawędzi, montaż. Formatowanie, załamanie krawędzi, oklejanie wąskich powierzchni, wiercenie, montaż. Oklejanie wąskich powierzchni, formatowanie, wiercenie, załamanie krawędzi, montaż. Który z podanych parametrów obróbki nie ma wpływu na jakość obrabianej powierzchni drewna? Zadanie 26. Prędkość skrawania. Prędkość posuwu. Zużycie ostrzy. Moc silnika. Ile utwardzacza potrzeba, aby przygotować 5 kg roztworu klejowego gotowego do użycia, jeśli producent zaleca recepturę: 70 części wagowych żywicy, 20 części wagowych wody oraz 10 części wagowych utwardzacza? Zadanie 27. 0,2 kg 0,3 kg 0,4 kg 0,5 kg Ile rozpuszczalnika potrzeba, aby przygotować 300 litrów lakieru gotowego do użycia, jeśli producent zaleca recepturę: 65% lakieru, 20% rozcieńczalnika, 10% utwardzacza oraz 5% spowalniacza? Zadanie litrów. 25 litrów. 30 litrów. 60 litrów. Karta technologiczna obróbki elementu wykonanego z drewna zawiera znak jakości i warunki reklamacji wyrobu. wartości parametrów obróbki drewna. sposób utylizacji wyrobu. nazwisko i imię operatora. Strona 8 z 11

9 Zadanie 29. Karta technologiczna montażu mebli nie zawiera Zadanie 30. liczby elementów składowych mebla. kolejności czynności montażowych. warunków pakowania i transportu. kalkulacji cenowej wyrobu. W instrukcji technologicznej piłowania elementów nie należy zamieszczać informacji dotyczącej Zadanie 31. prędkości skrawania i posuwu elementu. profilu i rodzaju stosowanego uzębienia. sposobu magazynowania elementu. dokładności i jakości obróbki. Na wykonanie 200 sztuk taboretów zużyto netto 2,4 m 3 tarcicy liściastej. Ile tarcicy ogółem zużyto na wykonanie 1 taboretu, jeśli wskaźnik wydajności dla tej tarcicy wynosi 40%? Zadanie 32. Ok. 0,01 m 3 Ok. 0,02 m 3 Ok. 0,03 m 3 Ok. 0,04 m 3 Do polakierowania 150 m 2 powierzchni wałkiem zużyto 15 litrów lakieru. Ile wyniesie zużycie lakieru metodą natrysku pneumatycznego, jeśli zużycie w tej metodzie jest większe o 15% od metody wykończenia wałkiem? Zadanie ,25 litra. 17,25 litra. 16,25 litra. 15,25 litra. Podczas składowania świeżo przetartej tarcicy bukowej na świeżym powietrzu, należy sztapel długotrwałego stosowania zadaszyć i układać tarcicę na przekładkach w miejscu nasłonecznionym i przewiewnym. bez przekładek w miejscu przewiewnym i nasłonecznionym. na przekładkach w miejscu przewiewnym i zacienionym. bez przekładek w miejscu przewiewnym i zacienionym. Strona 9 z 11

10 Zadanie 34. Anemometr to przyrząd pomiarowo-kontrolny stosowany w procesie suszenia drewna, służący do pomiaru Zadanie 35. wilgotności powietrza w komorze suszarni. wilgotności drewna podczas suszenia. prędkości obrotowej wentylatora. prędkości przepływu powietrza. Oceny jakości wykończenia powierzchni elementów dokonuje się w oparciu o Zadanie 36. instrukcję technologiczną wyrobu. instrukcję stanowiskową bhp. dokumentację kosztorysową. zestawienie elementów. W procesie kontroli jakości wykonania mebli szkieletowych nie uwzględnia się Zadanie 37. kolejności operacji procesu technologicznego. parametrów technicznych obróbki. konstrukcji wyrobu. ceny wyrobu. Oceny zgodności wykonania elementu z dokumentacją konstrukcyjną dokonuje się w oparciu o rysunek Zadanie 38. perspektywiczny. wykonawczy. montażowy. poglądowy. Kontroli jakości materiałów użytych do wykonania wyrobu dokonuje się w oparciu o normy stanowiskowe bhp. normy obowiązujące u konkurencji. normy zakładowe przedmiotowe. ogólne normy przedmiotowe. Strona 10 z 11
