SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE BRANŻA DROGOWA Z ODWODNIENIEM

Transkrypt

1 Inwestor: Gmina Skawina Rynek Skawina Biuro projektowe: Kraków ul. Krzywda 12A/BS5 biuro@serpentyna.pl Tel. kom.: Tel./fax: (12) Temat inwestycji: "Korekta skrzyżowania drogi wojewódzkiej nr 953 z drogami gminnymi w Gołuchowicach" Nazwa obiektu budowlanego: Droga wojewódzka nr 953 z infrastrukturą towarzyszącą Drogi gminne (działka nr 106, 204) z infrastrukturą towarzyszącą Adres obiektu budowlanego: Miejscowość: Gołuchowice Powiat: krakowski Gmina: Skawina Województwo: małopolskie SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE BRANŻA DROGOWA Z ODWODNIENIEM Opracował: mgr inż. Rafał Biernacki Opracował: Dominik Pisarczyk Projekt nr: 72 Kraków, listopad 2009 r. Egz. nr: 4

2 SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE SPIS TREŚCI Nr strony: D-M WYMAGANIA OGÓLNE... 2 D ROBOTY PRZYGOTOWAWCZE D Wyznaczenie trasy i punktów wysokościowych D Usunięcie drzew i krzewów D Rozbiórka elementów dróg i ogrodzeń D Zabezpieczenie podziemnych linii telekomunikacyjnych D ROBOTY ZIEMNE D Wymagania ogólne D Wykonanie wykopów D Wykonanie nasypów D ODWODNIENIE KORPUSU DROGOWEGO D Kanalizacja deszczowa D PODBUDOWY D Wykonanie warstwy odcinającej z piasku D Oczyszczenie i skropienie warstw konstrukcyjnych D Podbudowa z kruszywa łamanego stabilizowanego mechanicznie D Podbudowa i ulepszone podłoże z kruszywa stabilizowanego cementem D NAWIERZCHNIE D Nawierzchnia z betonu asfaltowego D Frezowanie nawierzchni asfaltowych na zimno D Nawierzchnia z betonowej kostki brukowej D Warstwa z geosiatki na połączeniu nawierzchni bitumicznych D ROBOTY WYKOŃCZENIOWE D Umocnienie powierzchniowe skarp, rowów i ścieków D Uzupełnianie poboczy D Czyszczenie rowu wraz z profilowaniem D OZNAKOWANIE DRÓG I URZĄDZENIA BEZPIECZEŃSTWA RUCHU D Oznakowanie poziome D Oznakowanie pionowe D Przestawienie bram i ogrodzeń z siatki metalowej przy posesjach przydrożnych D Urządzenia zabezpieczające ruch pieszych D ELEMENTY ULIC D Krawężniki betonowe D Chodniki z kostki brukowej betonowej D Betonowe obrzeża chodnikowe D-M INNE ROBOTY D Mury oporowe

3 D-M WYMAGANIA OGÓLNE 1. WSTĘP 1.1. Przedmiot SST Szczegółowa Specyfikacja Techniczna D-M Wymagania Ogólne odnosi się do wymagań wspólnych dla poszczególnych wymagań technicznych dotyczących wykonania i odbioru robót Zakres stosowania SST Jako część Dokumentów Przetargowych i Kontraktowych Specyfikacje Techniczne należy odczytywać i rozumieć w zlecaniu i wykonaniu robót opisanych w podpunkcie Zakres robót objętych SST Wymagania ogólne Ustalenia zawarte w niniejszej SST obejmują wymagania ogólne, wspólne dla wszystkich robót objętych Szczegółowymi Specyfikacjami Technicznymi na poszczególne asortymenty i należy je rozumieć oraz stosować w powiązaniu z nimi Specyfikacje Techniczne zgodne są z Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 roku w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno użytkowego Określenia podstawowe Użyte w SST wymienione poniżej określenia należy rozumieć w każdym przypadku następująco: Budowla drogowa - obiekt budowlany nie będący budynkiem, stanowiący całość techniczno-użytkową (drogę) albo jego część stanowiąca odrębny element konstrukcyjny lub technologiczny (obiekt mostowy, korpus ziemny, węzeł) Droga - wydzielony pas terenu przeznaczony do ruchu lub postoju pojazdów oraz ruchu pieszych wraz z wszelkimi urządzeniami technicznymi związanymi z prowadzeniem i zabezpieczeniem ruchu Droga tymczasowa (montażowa) - droga specjalnie przygotowana, przeznaczona do ruchu pojazdów obsługujących zadanie budowlane na czas jego wykonania, przewidziana do usunięcia po jego zakończeniu Dziennik Budowy - opatrzony pieczęcią Zamawiającego zeszyt, z ponumerowanymi stronami, służący do notowania wydarzeń zaistniałych w czasie wykonywania zadania budowlanego, rejestrowania dokonywanych odbiorów robót, przekazywania poleceń i innej korespondencji technicznej pomiędzy Inżynierem, Wykonawcą i projektantem Jezdnia - część korony drogi przeznaczona do ruchu pojazdów Kierownik budowy - osoba wyznaczona przez Wykonawcę, upoważniona do kierowania robotami i do występowania w jego imieniu w sprawach realizacji Kontraktu Korona drogi - jezdnia z poboczami lub chodnikami, zatokami, pasami awaryjnego postoju i pasami dzielącymi jezdnie Konstrukcja nawierzchni - układ warstw nawierzchni wraz ze sposobem ich połączenia Korpus drogowy - nasyp lub ta część wykopu, która jest ograniczona koroną drogi i skarpami rowów Koryto - element uformowany w korpusie drogowym w celu ułożenia w nim konstrukcji nawierzchni Rejestr Obmiaru - akceptowany przez Inżyniera zeszyt z ponumerowanymi stronami służący do wpisywania przez Wykonawcę obmiaru dokonywanych robót w formie wyliczeń, szkiców i ew. dodatkowych załączników. Wpisy w Rejestrze Obmiaru podlegają potwierdzeniu przez Inżyniera Laboratorium - drogowe lub inne laboratorium badawcze, zaakceptowane przez Zamawiającego, niezbędne do przeprowadzenia wszelkich badań i prób związanych z oceną jakości materiałów oraz robót Materiały - wszelkie tworzywa niezbędne do wykonania robót, zgodne z Dokumentacją Projektową i Specyfikacjami Technicznymi, zaakceptowane przez Inżyniera Nawierzchnia - warstwa lub zespół warstw służących do przejmowania i rozkładania obciążeń od ruchu na podłoże gruntowe i zapewniających dogodne warunki dla ruchu. a) Warstwa ścieralna - górna warstwa nawierzchni poddana bezpośrednio oddziaływaniu ruchu i czynników atmosferycznych. b) Warstwa wiążąca - warstwa znajdująca się między warstwą ścieralną a podbudową, zapewniająca lepsze rozłożenie naprężeń w nawierzchni i przekazywanie ich na podbudowę. c) Warstwa wyrównawcza - warstwa służąca do wyrównania nierówności podbudowy lub profilu istniejącej nawierzchni. d) Podbudowa - dolna część nawierzchni służąca do przenoszenia obciążeń od ruchu na podłoże. Podbudowa może składać się z podbudowy zasadniczej i podbudowy pomocniczej. e) Podbudowa zasadnicza - górna część podbudowy spełniająca funkcje nośne w konstrukcji nawierzchni. Może ona składać się z jednej lub dwóch warstw. 2

4 f) Podbudowa pomocnicza - dolna część podbudowy spełniająca, obok funkcji nośnych, funkcje zabezpieczenia nawierzchni przed działaniem wody, mrozu i przenikaniem cząstek podłoża. Może zawierać warstwę mrozoochronną, odsączającą lub odcinającą. g) Warstwa mrozoochronna - warstwa, której głównym zadaniem jest ochrona nawierzchni przed skutkami działania mrozu. h) Warstwa odcinająca - warstwa stosowana w celu uniemożliwienia przenikania cząstek drobnych gruntu do warstwy nawierzchni leżącej powyżej. i) Warstwa odsączająca - warstwa służąca do odprowadzenia wody przedostającej się do nawierzchni Niweleta - wysokościowe i geometryczne rozwinięcie na płaszczyźnie pionowego przekroju w osi drogi lub obiektu mostowego Odpowiednia (bliska) zgodność - zgodność wykonywanych robót z dopuszczonymi tolerancjami, a jeśli przedział tolerancji nie został określony - z przeciętnymi tolerancjami, przyjmowanymi zwyczajowo dla danego rodzaju robót budowlanych Pas drogowy - wydzielony liniami rozgraniczającymi pas terenu przeznaczony do umieszczania w nim drogi oraz drzew i krzewów. Pas drogowy może również obejmować teren przewidziany do rozbudowy drogi i budowy urządzeń chroniących ludzi i środowisko przed uciążliwościami powodowanymi przez ruch na drodze Pobocze - część korony drogi przeznaczona do chwilowego zatrzymywania się pojazdów, umieszczenia urządzeń bezpieczeństwa ruchu i wykorzystywana do ruchu pieszych, służąca jednocześnie do bocznego oparcia konstrukcji nawierzchni Podłoże - grunt rodzimy lub nasypowy, leżący pod nawierzchnią do głębokości przemarzania Polecenie Inżyniera - wszelkie polecenia przekazane Wykonawcy przez Inżyniera, w formie pisemnej, dotyczące sposobu realizacji robót lub innych spraw związanych z prowadzeniem budowy Projektant - uprawniona osoba prawna lub fizyczna będąca autorem Dokumentacji Projektowej Przedsięwzięcie budowlane - kompleksowa realizacja nowego połączenia drogowego lub całkowita modernizacja (zmiana parametrów geometrycznych trasy w planie i przekroju podłużnym) istniejącego połączenia Rekultywacja - roboty mające na celu uporządkowanie i przywrócenie pierwotnych funkcji terenom naruszonym w czasie realizacji zadania budowlanego Rysunki - część Dokumentacji Projektowej, która wskazuje lokalizację, charakterystykę i wymiary obiektu będącego przedmiotem robót Ślepy Kosztorys - wykaz robót z podaniem ich ilości (przedmiar) w kolejności technologicznej ich wykonania Zadanie budowlane - część przedsięwzięcia budowlanego, stanowiąca odrębną całość konstrukcyjną lub technologiczną, zdolną do samodzielnego spełnienia przewidywanych funkcji techniczno-użytkowych. Zadanie może polegać na wykonywaniu robót związanych z budową, modernizacją, utrzymaniem oraz ochroną budowli drogowej lub jej elementu Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za ich zgodność z Dokumentacją Projektową, SST i poleceniami Inżyniera Przekazanie Terenu Budowy Zamawiający w terminie określonym w Warunkach Szczegółowych Kontraktu przekaże Wykonawcy Teren Budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, lokalizację punktów głównych trasy oraz reperów, Dziennik Budowy i Rejestr Obmiaru robót oraz dwa egzemplarze Dokumentacji Projektowej i dwa komplety SST. Na Wykonawcy spoczywa odpowiedzialność za ochronę przekazanych mu punktów pomiarowych do chwili odbioru końcowego robót. Uszkodzone lub zniszczone znaki geodezyjne Wykonawca odtworzy i utrwali na własny koszt Dokumentacja Projektowa Dokumentacja projektowa będzie zawierać rysunki, obliczenia i dokumenty, zgodne z wykazem podanym w szczegółowych warunkach umowy, uwzględniającym podział na dokumentację projektową: Zamawiającego; przetargową dokumentację projektową oraz projektową dokumentację wykonawczą (techniczną), które zostaną przekazane Wykonawcy, Wykonawcy; którą Wykonawca opracuje w ramach ceny kontraktowej. Dokumentacja Projektowa Wykonawcy powinna zawierać uzgodnienia z właścicielami terenów przeznaczonych do tymczasowego lub stałego zajęcia oraz stosownymi instytucjami zajmującymi się ochroną środowiska naturalnego. Ww. Dokumentację Projektową Wykonawca przedstawi Inżynierowi do akceptacji przed rozpoczęciem robót określonych Kontraktem. Jeżeli w trakcie wykonywania Robót okaże się koniecznym uzupełnienie Dokumentacji Projektowej przekazanej przez Zamawiającego, Wykonawca sporządzi brakujące rysunki i SST na własny koszt i przedłoży je Inżynierowi do zatwierdzenia. 3

5 Zgodność robót z Dokumentacją Projektową i SST Dokumentacja Projektowa, Specyfikacje Techniczne oraz dodatkowe dokumenty przekazane przez Inżyniera Wykonawcy stanowią część Kontraktu, a wymagania wyszczególnione w choćby jednym z nich są obowiązujące dla Wykonawcy tak jakby zawarte były w całej dokumentacji. W przypadku rozbieżności w ustaleniach poszczególnych dokumentów obowiązuje kolejność ich ważności wymieniona w Kontraktowych warunkach ogólnych ( Ogólnych warunkach umowy ).Wykonawca nie może wykorzystywać błędów lub opuszczeń w Dokumentach Kontraktowych, a o ich wykryciu powinien natychmiast powiadomić Inżyniera, który dokona odpowiednich zmian lub poprawek. W przypadku rozbieżności opis wymiarów ważniejszy jest od odczytu ze skali rysunków. Wszystkie wykonane roboty i dostarczone materiały będą zgodne z Dokumentacją Projektową i SST. Dane określone w Dokumentacji Projektowej i w SST będą uważane za wartości docelowe, od których dopuszczalne są odchylenia w ramach określonego przedziału tolerancji. Cechy materiałów i elementów budowli muszą być jednorodne i wykazywać bliską zgodność z określonymi wymaganiami, a rozrzuty tych cech nie mogą przekraczać dopuszczalnego przedziału tolerancji. W przypadku, gdy materiały lub roboty nie będą w pełni zgodne z Dokumentacją Projektową lub SST i wpłynie to na nie zadawalającą jakość elementu budowli, to takie materiały będą niezwłocznie zastąpione innymi, a roboty rozebrane na koszt Wykonawcy Zabezpieczenie Terenu Budowy Wykonawca jest zobowiązany do utrzymania ruchu publicznego na Terenie Budowy, w okresie trwania realizacji Kontraktu aż do zakończenia i odbioru końcowego robót. Przed przystąpieniem do robót Wykonawca przedstawi Inżynierowi do zatwierdzenia uzgodniony z odpowiednim zarządem drogi i organem zarządzającym ruchem projekt organizacji ruchu i zabezpieczenia robót w okresie trwania budowy. W zależności od potrzeb i postępu robót projekt organizacji ruchu powinien być aktualizowany przez Wykonawcę na bieżąco. W czasie wykonywania robót Wykonawca dostarczy, zainstaluje i będzie obsługiwał wszystkie tymczasowe urządzenia zabezpieczające takie jak: zapory, światła ostrzegawcze, sygnały itp., zapewniając w ten sposób bezpieczeństwo pojazdów i pieszych. Wykonawca zapewni stałe warunki widoczności w dzień i w nocy tych zapór i znaków, dla których jest to nieodzowne ze względów bezpieczeństwa. Wszystkie znaki, zapory i inne urządzenia zabezpieczające będą akceptowane przez Inżyniera. Fakt przystąpienia do robót Wykonawca obwieści publicznie przed ich rozpoczęciem w sposób uzgodniony z Inżynierem oraz przez umieszczenie, w miejscach i ilościach określonych przez Inżyniera, tablic informacyjnych, których treść będzie zatwierdzona przez Inżyniera. Tablice informacyjne będą utrzymywane przez Wykonawcę w dobrym stanie przez cały okres realizacji robót. Koszt zabezpieczenia Terenu Budowy nie podlega odrębnej zapłacie i przyjmuje się, że jest włączony w Cenę Kontraktową Ochrona środowiska w czasie wykonywania robót Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. W okresie trwania budowy i wykańczania robót Wykonawca będzie: a./ utrzymywać Teren Budowy i wykopy w stanie bez wody stojącej, b./ podejmować wszelkie uzasadnione kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół Terenu Budowy oraz będzie unikać uszkodzeń lub uciążliwości dla osób lub własności społecznej i innych, a wynikających ze skażenia, hałasu lub innych przyczyn powstałych w następstwie jego sposobu działania. Stosując się do tych wymagań będzie miał szczególny wzgląd na: 1./ Lokalizację baz, warsztatów, magazynów, składowisk, ukopów i dróg dojazdowych 2./ Środki ostrożności i zabezpieczenia przed: - zanieczyszczeniem zbiorników i cieków wodnych pyłami lub substancjami toksycznymi, - zanieczyszczeniem powietrza pyłami i gazami, - możliwością powstania pożaru Ochrona przeciwpożarowa Wykonawca będzie przestrzegać przepisów ochrony przeciwpożarowej. Wykonawca będzie utrzymywać sprawny sprzęt przeciwpożarowy, wymagany przez odpowiednie przepisy, na terenie baz produkcyjnych, w pomieszczeniach biurowych, mieszkalnych i magazynach oraz w maszynach i pojazdach. Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane pożarem wywołanym jako rezultat realizacji robót albo przez personel Wykonawcy Materiały szkodliwe dla otoczenia 4

6 Materiały, które w sposób trwały są szkodliwe dla otoczenia, nie będą dopuszczone do użycia. Nie dopuszcza się użycia materiałów wywołujących szkodliwe promieniowanie o stężeniu większym od dopuszczalnego. Wszelkie materiały odpadowe użyte do robót będą miały świadectwa dopuszczenia, wydane przez uprawnioną jednostkę, jednoznacznie określające brak szkodliwego oddziaływania tych materiałów na środowisko. Materiały, które są szkodliwe dla otoczenia tylko w czasie robót, a po zakończeniu robót ich szkodliwość zanika (np. materiały pylaste) mogą być użyte pod warunkiem przestrzegania wymagań technologicznych wbudowania. Jeżeli wymagają tego odpowiednie przepisy Zamawiający powinien otrzymać zgodę na użycie tych materiałów od właściwych organów administracji państwowej. Jeżeli Wykonawca użył materiałów szkodliwych dla otoczenia zgodnie ze specyfikacjami, a ich użycie spowodowało jakiekolwiek zagrożenie środowiska, to konsekwencje tego poniesie Zamawiający. Wykonawca będzie odpowiadać za wszelkie spowodowane przez jego działania uszkodzenia instalacji na powierzchni ziemi i urządzeń podziemnych wykazanych w dokumentach dostarczonych mu przez Zamawiającego Ograniczenie obciążeń osi pojazdów Wykonawca stosować się będzie do ustawowych ograniczeń obciążenia na oś przy transporcie materiałów i wyposażenia na i z terenu robót. Uzyska on wszelkie niezbędne zezwolenia od władz, co do przewozu nietypowych wagowo ładunków i w sposób ciągły będzie o każdym takim przewozie powiadamiał Inżyniera. Pojazdy i ładunki powodujące nadmierne obciążenie osiowe nie będą dopuszczone na świeżo ukończony fragment budowy w obrębie Terenu Budowy i Wykonawca będzie odpowiadał za naprawę wszelkich robót w ten sposób uszkodzonych, zgodnie z poleceniami Inżyniera Bezpieczeństwo i higiena pracy Podczas realizacji robót Wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy. W szczególności Wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz niespełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzież dla ochrony życia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego. Uznaje się, że wszelkie koszty związane z wypełnieniem wymagań określonych powyżej nie podlegają odrębnej zapłacie i są uwzględnione w Cenie Kontraktowej Ochrona i utrzymanie robót Wykonawca będzie odpowiedzialny za ochronę robót i za wszelkie materiały i urządzenia używane do robót od Daty Rozpoczęcia do daty wydania potwierdzenia Zakończenia przez Inżyniera. Wykonawca będzie utrzymywać roboty do czasu końcowego odbioru. Utrzymanie powinno być prowadzone w taki sposób, aby budowla drogowa lub jej elementy były w zadowalającym stanie przez cały czas, do momentu odbioru końcowego. Jeśli Wykonawca w jakimkolwiek czasie zaniedba utrzymanie, to na polecenie Inżyniera powinien rozpocząć roboty utrzymaniowe nie później niż w 24 godziny po otrzymaniu tego polecenia Stosowanie się do prawa i innych przepisów Wykonawca zobowiązany jest znać wszystkie przepisy wydane przez władze centralne i miejscowe oraz inne przepisy i wytyczne, które są w jakikolwiek sposób związane z robotami i będzie w pełni odpowiedzialny za przestrzeganie tych praw, przepisów i wytycznych podczas prowadzenia robót. Wykonawca będzie przestrzegać praw patentowych i będzie w pełni odpowiedzialny za wypełnienie wszelkich wymagań prawnych odnośnie wykorzystania opatentowanych urządzeń lub metod i w sposób ciągły będzie informować Inżyniera o swoich działaniach, przedstawiając kopie zezwoleń i inne odnośne dokumenty Równoważność norm i zbiorów przepisów prawnych Gdziekolwiek w dokumentach kontraktowych powołane są konkretne normy i przepisy, które mają spełniać materiały, sprzęt i inne towary oraz wykonane i zbadane roboty, będą obowiązywać postanowienia najnowszego wydania lub poprawionego wydania powołanych norm i przepisów o ile w warunkach kontraktu nie postanowiono inaczej. 2. MATERIAŁY 2.1. Źródła uzyskania materiałów Co najmniej na trzy tygodnie przed zaplanowanym wykorzystaniem jakichkolwiek materiałów przeznaczonych do robót Wykonawca przedstawi szczegółowe informacje dotyczące proponowanego źródła wytwarzania, zamawiania lub wydobywania tych materiałów i odpowiednie świadectwa badań laboratoryjnych oraz próbki do zatwierdzenia przez Inżyniera. Zatwierdzenie pewnych materiałów z danego źródła nie oznacza automatycznie, że wszelkie materiały z danego źródła uzyskają zatwierdzenie. 5

7 Wykonawca zobowiązany jest do prowadzenia badań w celu udokumentowania, że materiały uzyskane z dopuszczonego źródła w sposób ciągły spełniają wymagania Specyfikacji Technicznych w czasie postępu robót Pozyskiwanie materiałów miejscowych Wykonawca odpowiada za uzyskanie pozwoleń od właścicieli i odnośnych władz na pozyskanie materiałów z jakichkolwiek źródeł miejscowych włączając w to źródła wskazane przez Zamawiającego i jest zobowiązany dostarczyć Inżynierowi wymagane dokumenty przed rozpoczęciem eksploatacji źródła. Wykonawca przedstawi dokumentację zawierającą raporty z badań terenowych i laboratoryjnych oraz proponowaną przez siebie metodę wydobycia i selekcji do zatwierdzenia Inżynierowi. Wykonawca ponosi odpowiedzialność za spełnienie wymagań ilościowych i jakościowych materiałów z jakiegokolwiek źródła. Wykonawca poniesie wszystkie koszty a w tym: opłaty, wynagrodzenia i jakiekolwiek inne koszty związane z dostarczeniem materiałów do robót. Humus i nadkład czasowo zdjęte z terenu wykopów, ukopów i miejsc pozyskania piasku i żwiru będą formowane w hałdy i wykorzystane przy zasypce i przywracaniu stanu terenu przy ukończeniu robót. Wszystkie odpowiednie materiały pozyskane z wykopów na Terenie Budowy lub z innych miejsc wskazanych w Kontrakcie będą wykorzystane do robót lub odwiezione na odkład odpowiednio do wymagań Kontraktu lub wskazań Inżyniera. Z wyjątkiem uzyskania na to pisemnej zgody Inżyniera, Wykonawca nie będzie prowadzić żadnych wykopów w obrębie Terenu Budowy poza tymi, które zostały wyszczególnione w Kontrakcie. Eksploatacja źródeł materiałów będzie zgodna z wszelkimi regulacjami prawnymi obowiązującymi na danym obszarze Inspekcja wytwórni materiałów Wytwórnie materiałów mogą być okresowo kontrolowane przez Inżyniera w celu sprawdzenia zgodności stosowanych metod produkcyjnych z wymaganiami. Próbki materiałów mogą być pobierane w celu sprawdzenia ich właściwości. Wynik tych kontroli będzie podstawą akceptacji określonej partii materiałów pod względem jakości. W przypadku, gdy Inżynier będzie przeprowadzał inspekcję wytwórni będą zachowane następujące warunki: a./ Inżynier będzie miał zapewnioną współpracę i pomoc Wykonawcy oraz producenta materiałów w czasie przeprowadzania inspekcji; b./ Inżynier będzie miał wolny dostęp, w dowolnym czasie, do tych części wytwórni, gdzie odbywa się produkcja materiałów przeznaczonych do realizacji Kontraktu Materiały nie odpowiadające wymaganiom Materiały nie odpowiadające wymaganiom zostaną przez Wykonawcę wywiezione z Terenu Budowy, bądź złożone w miejscu wskazanym przez Inżyniera. Jeśli Inżynier zezwoli Wykonawcy na użycie tych materiałów do innych robót, niż te dla których zostały zakupione, to koszt tych materiałów zostanie przewartościowany przez Inżyniera. Każdy rodzaj robót, w którym znajdują się nie zbadane i nie zaakceptowane materiały, Wykonawca wykonuje na własne ryzyko, licząc się z jego nie przyjęciem i niezapłaceniem Przechowywanie i składowanie materiałów Wykonawca, zapewni aby tymczasowo składowane materiały, do czasu gdy będą one potrzebne do robót, były zabezpieczone przed zanieczyszczeniem, zachowały swoją jakość i właściwość do robót i były dostępne do kontroli przez Inżyniera. Miejsca czasowego składowania będą zlokalizowane w obrębie Terenu Budowy w miejscach uzgodnionych z Inżynierem lub poza Terenem Budowy w miejscach zorganizowanych przez Wykonawcę Wariantowe stosowanie materiałów Jeśli Dokumentacja Projektowa lub SST przewidują możliwość wariantowego zastosowania rodzaju materiału w wykonywanych robotach, Wykonawca powiadomi Inżyniera o swoim zamiarze, co najmniej 3 tygodnie przed użyciem materiału, albo w okresie dłuższym, jeśli będzie to wymagane dla badań prowadzonych przez Inżyniera. Wybrany i zaakceptowany rodzaj materiału nie może być później zmieniany bez zgody Inżyniera. 3. SPRZĘT Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt używany do robót powinien być zgodny z ofertą Wykonawcy i powinien odpowiadać pod względem typów i ilości wskazaniom zawartym w SST, PZJ lub projekcie organizacji robót, zaakceptowanym przez Inżyniera; w przypadku braku ustaleń w takich dokumentach sprzęt powinien być uzgodniony i zaakceptowany przez Inżyniera. Liczba i wydajność sprzętu będzie gwarantować przeprowadzenie robót, zgodnie z zasadami określonymi w Dokumentacji Projektowej, SST i wskazaniach Inżyniera w terminie przewidzianym Kontraktem. 6

8 Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być utrzymywany w dobrym stanie i gotowości do pracy. Będzie on zgodny z normami ochrony środowiska i przepisami dotyczącymi jego użytkowania. Wykonawca dostarczy Inżynierowi kopie dokumentów potwierdzających dopuszczenie sprzętu do użytkowania, tam gdzie jest to wymagane przepisami. Jeżeli Dokumentacja Projektowa lub SST przewidują możliwość wariantowego użycia sprzętu przy wykonywanych robotach, Wykonawca powiadomi Inżyniera o swoim zamiarze wyboru i uzyska jego akceptację przed użyciem sprzętu. Wybrany sprzęt, po akceptacji Inżyniera, nie może być później zmieniany bez jego zgody. Jakikolwiek sprzęt, maszyny, urządzenia i narzędzia nie gwarantujące zachowania warunków Kontraktu, zostaną przez Inżyniera zdyskwalifikowane i nie dopuszczone do robót. 4. TRANSPORT Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót i właściwości przewożonych materiałów. Liczba środków transportu będzie zapewniać prowadzenie robót zgodnie z zasadami określonymi w Dokumentacji Projektowej, SST i wskazaniami Inżyniera, w terminie przewidzianym Kontraktem. Przy ruchu na drogach publicznych pojazdy będą spełniać wymagania dotyczące przepisów ruchu drogowego w odniesieniu do dopuszczalnych obciążeń na osie pojazdów i innych parametrów technicznych. Środki transportu nie odpowiadające warunkom Kontraktu na polecenie Inżyniera będą usunięte z Terenu Budowy. Wykonawca będzie usuwać na bieżąco, na własny koszt, wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do Terenu Budowy. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonywania robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z Kontraktem, oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z Dokumentacją Projektową, wymaganiami SST, PZJ, projektu organizacji robót oraz poleceniami Inżyniera. Wykonawca ponosi odpowiedzialność za dokładne wytyczenie w planie i wyznaczenie wysokości wszystkich elementów robót zgodnie z wymiarami i rzędnymi określonymi w Dokumentacji Projektowej lub przekazanymi na piśmie przez Inżyniera. Następstwa jakiegokolwiek błędu spowodowanego przez Wykonawcę w wytyczeniu i wyznaczeniu robót zostaną, jeśli wymagać tego będzie Inżynier, poprawione przez Wykonawcę na własny koszt. Sprawdzenie wytyczenia robót lub wyznaczenia wysokości przez Inżyniera nie zwalnia Wykonawcy od odpowiedzialności za ich dokładność. Decyzje Inżyniera dotyczące akceptacji lub odrzucenia materiałów i elementów robót będą oparte na wymaganiach sformułowanych w Kontrakcie, Dokumentacji Projektowej i w SST, a także w normach i wytycznych. Przy podejmowaniu decyzji Inżynier uwzględni wyniki badań materiałów i robót, rozrzuty normalnie występujące przy produkcji i w badaniach materiałów, doświadczenia z przeszłości, wyniki badań naukowych oraz inne czynniki wpływające na rozważaną kwestię. Polecenia Inżyniera będą wykonywane nie później niż w czasie przez niego wyznaczonym, po ich otrzymaniu przez Wykonawcę, pod groźbą zatrzymania robót. Skutki finansowe z tego tytułu ponosi Wykonawca. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Program zapewnienia jakości (PZJ) Do obowiązków Wykonawcy należy opracowanie i przedstawienie do aprobaty Inżyniera programu zapewnienia jakości, w którym przedstawi on zamierzony sposób wykonywania robót, możliwości techniczne, kadrowe i organizacyjne gwarantujące wykonanie robót zgodnie z Dokumentacją Projektową, SST oraz poleceniami i ustaleniami przekazanymi przez Inżyniera. Program zapewnienia jakości będzie zawierać: a./ część ogólną opisującą: organizację wykonania robót, w tym terminy i sposób prowadzenia robót, organizację ruchu na budowie wraz z oznakowaniem robót, bhp, wykaz zespołów roboczych, ich kwalifikacje i przygotowanie praktyczne, wykaz osób odpowiedzialnych za jakość i terminowość wykonania poszczególnych elementów robót, system (sposób i procedurę) proponowanej kontroli i sterowania jakością wykonywanych Robót, wyposażenie w sprzęt i urządzenia do pomiarów i kontroli (opis laboratorium własnego lub laboratorium, któremu Wykonawca zamierza zlecić prowadzenie badań), 7

9 sposób oraz formę gromadzenia wyników badań laboratoryjnych, zapis pomiarów, nastaw mechanizmów sterujących a także wyciąganych wniosków i zastosowanych korekt w procesie technologicznym, proponowany sposób i formę przekazywania tych informacji Inżynierowi; b./ część szczegółową opisującą dla każdego asortymentu robót: - wykaz maszyn i urządzeń stosowanych na budowie z ich parametrami technicznymi oraz wyposażeniem w mechanizmy do sterowania i urządzenia pomiarowo-kontrolne, - rodzaje i ilość środków transportu oraz urządzeń do magazynowania i załadunku materiałów, spoiw, lepiszczy, kruszyw itp., - sposób zabezpieczenia i ochrony ładunków przed utratą ich właściwości w czasie transportu, - sposób i procedurę pomiarów i badań (rodzaj i częstotliwość, pobieranie próbek, legalizacja i sprawdzanie urządzeń, itp.) prowadzonych podczas dostaw materiałów, wytwarzania mieszanek i wykonywania poszczególnych elementów robót, - sposób postępowania z materiałami i robotami nie odpowiadającymi wymaganiom Zasady kontroli jakości robót Celem kontroli robót będzie takie sterowanie ich przygotowaniem i wykonaniem, aby osiągnąć założoną jakość robót. Wykonawca jest odpowiedzialny za pełną kontrolę robót i jakości materiałów. Wykonawca zapewni odpowiedni system kontroli, włączając personel, laboratorium, sprzęt, zaopatrzenie i wszystkie urządzenia niezbędne do pobierania próbek i badań materiałów oraz robót. Przed zatwierdzeniem systemu kontroli Inżynier może zażądać od Wykonawcy przeprowadzenia badań w celu zademonstrowania, że poziom ich wykonywania jest zadowalający. Wykonawca będzie przeprowadzać pomiary i badania materiałów oraz robót z częstotliwością zapewniającą stwierdzenie, że roboty wykonano zgodnie z wymaganiami zawartymi w Dokumentacji Projektowej i SST. Minimalne wymagania co do zakresu badań i ich częstotliwość są określone w SST, normach i wytycznych. W przypadku, gdy nie zostały one tam określone, Inżynier ustali jaki zakres kontroli jest konieczny, aby zapewnić wykonanie robót zgodnie z Kontraktem. Wykonawca dostarczy Inżynierowi świadectwa, że wszystkie stosowane urządzenia i sprzęt badawczy posiadają ważną legalizację, zostały prawidłowo wykalibrowane i odpowiadają wymaganiom norm określających procedury badań. Inżynier będzie mieć nieograniczony dostęp do pomieszczeń laboratoryjnych, w celu ich inspekcji. Inżynier będzie przekazywać Wykonawcy pisemne informacje o jakichkolwiek niedociągnięciach dotyczących urządzeń laboratoryjnych, sprzętu, zaopatrzenia laboratorium, pracy personelu lub metod badawczych. Jeżeli niedociągnięcia te będą tak poważne, że mogą wpłynąć ujemnie na wyniki badań, Inżynier natychmiast wstrzyma użycie do robót badanych materiałów i dopuści je do użycia dopiero wtedy, gdy niedociągnięcia w pracy laboratorium Wykonawcy zostaną usunięte i stwierdzona zostanie odpowiednia jakość tych materiałów. Wszystkie koszty związane z organizowaniem i prowadzeniem badań materiałów ponosi Wykonawca Pobieranie próbek Próbki będą pobierane losowo. Zaleca się stosowanie statystycznych metod pobierania próbek, opartych na zasadzie, że wszystkie jednostkowe elementy produkcji mogą być z jednakowym prawdopodobieństwem wytypowane do badań. Inżynier będzie mieć zapewnioną możliwość udziału w pobieraniu próbek. Na zlecenie Inżyniera Wykonawca będzie przeprowadzać dodatkowe badania tych materiałów, które budzą wątpliwości co do jakości, o ile kwestionowane materiały nie zostaną przez Wykonawcę usunięte lub ulepszone z własnej woli. Koszty tych dodatkowych badań pokrywa Wykonawca tylko w przypadku stwierdzenia usterek; w przeciwnym przypadku koszty te pokrywa Zamawiający. Pojemniki do pobierania próbek będą dostarczone przez Wykonawcę i zatwierdzone przez Inżyniera. Próbki dostarczone przez Wykonawcę do badań wykonywanych przez Inżyniera będą odpowiednio opisane i oznakowane, w sposób zaakceptowany przez Inżyniera Badania i pomiary Wszystkie badania i pomiary będą przeprowadzone zgodnie z wymaganiami norm. W przypadku, gdy normy nie obejmują jakiegokolwiek badania wymaganego w SST, stosować można wytyczne krajowe, albo inne procedury, zaakceptowane przez Inżyniera. Przed przystąpieniem do pomiarów lub badań, Wykonawca powiadomi Inżyniera o rodzaju, miejscu i terminie pomiaru lub badania. Po wykonaniu pomiaru lub badania, Wykonawca przedstawi na piśmie ich wyniki do akceptacji Inżyniera Raporty z badań Wykonawca będzie przekazywać Inżynierowi kopie raportów z wynikami badań jak najszybciej, nie później jednak niż w terminie określonym w programie zapewnienia jakości. Wyniki badań (kopie) będą przekazywane Inżynierowi na formularzach według dostarczonego przez niego wzoru lub innych, przez niego zaaprobowanych. 8

10 6.6. Badania prowadzone przez Inżyniera Dla celów kontroli jakości i zatwierdzenia, Inżynier uprawniony jest do dokonywania kontroli, pobierania próbek i badania materiałów u źródła ich wytwarzania, i zapewniona mu będzie wszelka potrzebna do tego pomoc ze strony Wykonawcy i producenta materiałów. Inżynier, po uprzedniej weryfikacji systemu kontroli robót prowadzonego przez Wykonawcę, będzie oceniać zgodność materiałów i robót z wymaganiami SST na podstawie wyników badań dostarczonych przez Wykonawcę. Inżynier może pobierać próbki materiałów i prowadzić badania niezależnie od Wykonawcy, na swój koszt. Jeżeli wyniki tych badań wykażą, że raporty Wykonawcy są niewiarygodne, to Inżynier poleci Wykonawcy lub zleci niezależnemu laboratorium przeprowadzenie powtórnych lub dodatkowych badań, albo oprze się wyłącznie na własnych badaniach przy ocenie zgodności materiałów i robót z Dokumentacją Projektową i SST. W takim przypadku całkowite koszty powtórnych lub dodatkowych badań i pobierania próbek poniesione zostaną przez Wykonawcę Certyfikaty i deklaracje Inżynier może dopuścić do użycia tylko te materiały, które posiadają: 1. certyfikat na znak bezpieczeństwa wykazujący, że zapewniono zgodność z kryteriami technicznymi określonymi na podstawie Polskich Norm, aprobat technicznych oraz właściwych przepisów i dokumentów technicznych, 2. deklarację zgodności lub certyfikat zgodności z: Polską Normą lub aprobatą techniczną, w przypadku wyrobów, dla których nie ustanowiono Polskiej Normy, jeżeli nie są objęte certyfikacją określoną w pkt 1 i które spełniają wymogi SST. W przypadku materiałów, dla których ww. dokumenty są wymagane przez SST, każda partia dostarczona do robót będzie posiadać te dokumenty, określające w sposób jednoznaczny jej cechy. Produkty przemysłowe muszą posiadać ww. dokumenty wydane przez producenta, a w razie potrzeby poparte wynikami badań wykonanych przez niego. Kopie wyników tych badań będą dostarczone przez Wykonawcę Inżynierowi. Jakiekolwiek materiały, które nie spełniają tych wymagań będą odrzucone Dokumenty budowy (1) Dziennik Budowy Dziennik Budowy jest wymaganym dokumentem prawnym obowiązującym Zamawiającego i Wykonawcę w okresie od przekazania Wykonawcy Terenu Budowy do końca okresu gwarancyjnego. Odpowiedzialność za prowadzenie Dziennika Budowy zgodnie z obowiązującymi przepisami spoczywa na Wykonawcy. Zapisy w Dzienniku Budowy będą dokonywane na bieżąco i będą dotyczyć przebiegu robót, stanu bezpieczeństwa ludzi i mienia oraz technicznej i gospodarczej strony budowy. Każdy zapis w Dzienniku Budowy będzie opatrzony datą jego dokonania, podpisem osoby, która dokonała zapisu, z podaniem jej imienia i nazwiska oraz stanowiska służbowego. Zapisy będą czytelne, dokonane trwałą techniką, w porządku chronologicznym, bezpośrednio jeden pod drugim, bez przerw. Załączone do Dziennika Budowy protokoły i inne dokumenty będą oznaczone kolejnym numerem załącznika i opatrzone datą i podpisem Wykonawcy i Inżyniera. Do Dziennika Budowy należy wpisywać w szczególności: - datę przekazania Wykonawcy Terenu Budowy, - datę przekazania przez Zamawiającego Dokumentacji Projektowej, - uzgodnienie przez Inżyniera programu zapewnienia jakości i harmonogramów robót, - terminy rozpoczęcia i zakończenia poszczególnych elementów robót, - przebieg robót, trudności i przeszkody w ich prowadzeniu, okresy i przyczyny przerw w robotach, - uwagi i polecenia Inżyniera, - daty zarządzenia wstrzymania robót, z podaniem powodu, - zgłoszenia i daty odbiorów robót zanikających, ulegających zakryciu, częściowych i końcowych odbiorów robót, - wyjaśnienia, uwagi i propozycje Wykonawcy, - stan pogody i temperaturę powietrza w okresie wykonywania robót podlegających ograniczeniom lub wymaganiom szczególnym w związku z warunkami klimatycznymi, - zgodność rzeczywistych warunków geotechnicznych z ich opisem w Dokumentacji Projektowej, - dane dotyczące czynności geodezyjnych (pomiarowych) dokonywanych przed i w trakcie wykonywania robót, - dane dotyczące sposobu wykonywania zabezpieczenia robót, - dane dotyczące jakości materiałów, pobierania próbek oraz wyniki przeprowadzonych badań z podaniem, kto je przeprowadzał, 9

11 - wyniki prób poszczególnych elementów budowli z podaniem, kto je przeprowadzał, - inne istotne informacje o przebiegu robót. Propozycje, uwagi i wyjaśnienia Wykonawcy, wpisane do dziennika Budowy będą przedłożone Inżynierowi do ustosunkowania się. Decyzje Inżyniera wpisane do Dziennika Budowy Wykonawca podpisuje z zaznaczeniem ich przyjęcia lub zajęciem stanowiska. Wpis projektanta do Dziennika Budowy obliguje Inżyniera do ustosunkowania się. Projektant nie jest jednak stroną Kontraktu i nie ma uprawnień do wydawania poleceń Wykonawcy robót. (2) Rejestr Obmiarów Rejestr Obmiarów stanowi dokument pozwalający na rozliczenie faktycznego postępu każdego z elementów robót. Obmiary wykonanych robót przeprowadza się w sposób ciągły w jednostkach przyjętych w Wycenionym Ślepym Kosztorysie i wpisuje do Rejestru Obmiarów. (3) Dokumenty laboratoryjne Dzienniki laboratoryjne, atesty materiałów, orzeczenia o jakości materiałów, recepty robocze i kontrolne wyniki badań Wykonawcy będą gromadzone w formie uzgodnionej w programie zapewnienia jakości. Dokumenty te stanowią załączniki do odbioru robót. Winny być udostępnione na każde życzenie Inżyniera. (4) Pozostałe dokumenty budowy Do dokumentów budowy zalicza się, oprócz wymienionych w pkt. (1)-(3) następujące dokumenty: a./ pozwolenie na budowę, b./ protokoły przekazania Terenu Budowy, c./ umowy cywilno-prawne z osobami trzecimi i inne umowy cywilno-prawne, d./ protokoły z odbioru robót, e./ protokoły z narad i ustaleń, f./ korespondencję na budowie. (5) Przechowywanie dokumentów budowy Dokumenty budowy będą przechowywane na Terenie Budowy w miejscu odpowiednio zabezpieczonym. Zaginięcie któregokolwiek z dokumentów budowy spowoduje jego natychmiastowe odtworzenie w formie przewidzianej prawem. Wszelkie dokumenty budowy będą zawsze dostępne dla Inżyniera i przedstawiane do wglądu na życzenie Zamawiającego. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Obmiar robót będzie określać faktyczny zakres wykonywanych robót zgodnie z Dokumentacją Projektową i SST, w jednostkach ustalonych w Wycenionym Ślepym Kosztorysie. Obmiaru robót dokonuje Wykonawca po pisemnym powiadomieniu Inżyniera o zakresie obmierzanych robót i terminie obmiaru, co najmniej na 3 dni przed tym terminem. Wyniki obmiaru będą wpisane do Rejestru Obmiarów. Jakikolwiek błąd lub przeoczenie (opuszczenie) w ilościach podanych w Ślepym Kosztorysie lub gdzie indziej w Specyfikacjach Technicznych nie zwalnia Wykonawcy od obowiązku ukończenia wszystkich robót. Błędne dane zostaną poprawione wg instrukcji Inżyniera na piśmie. Obmiar gotowych robót będzie przeprowadzony z częstością wymaganą do celu miesięcznej płatności na rzecz Wykonawcy lub w innym czasie określonym w Kontrakcie lub oczekiwanym przez Wykonawcę i Inżyniera Zasady określania ilości robót i materiałów Długości i odległości pomiędzy wyszczególnionymi punktami skrajnymi będą obmierzone poziomo wzdłuż linii osiowej. Jeśli Specyfikacje Techniczne właściwe dla danych robót nie wymagają tego inaczej, objętości będą wyliczone w m jako długość pomnożona przez średni przekrój. Ilości, które mają być obmierzone wagowo, będą ważone w tonach lub kilogramach zgodnie z wymaganiami Specyfikacji Technicznych Urządzenia i sprzęt pomiarowy Wszystkie urządzenia i sprzęt pomiarowy, stosowany w czasie obmiaru robót będą zaakceptowane przez Inżyniera. Urządzenia i sprzęt pomiarowy zostaną dostarczone przez Wykonawcę. Jeżeli urządzenia te lub sprzęt wymagają badań atestujących to Wykonawca będzie posiadać ważne świadectwa legalizacji. Wszystkie urządzenia pomiarowe będą przez Wykonawcę utrzymywane w dobrym stanie, w całym okresie trwania robót Wagi i zasady ważenia 10

12 Wykonawca dostarczy i zainstaluje urządzenia wagowe odpowiadające odnośnym wymaganiom Specyfikacji Technicznych. Będzie utrzymywać to wyposażenie zapewniając w sposób ciągły zachowanie dokładności wg norm zatwierdzonych przez Inżyniera Czas przeprowadzenia obmiaru Obmiary będą przeprowadzone przed częściowym lub końcowym odbiorem robót, a także w przypadku występowania dłuższej przerwy w robotach i zmiany Wykonawcy robót. Obmiar robót zanikających przeprowadza się w czasie ich wykonywania. Obmiar robót podlegających zakryciu przeprowadza się przed ich zakryciem. Roboty pomiarowe do obmiaru oraz nieodzowne obliczenia będą wykonane w sposób zrozumiały i jednoznaczny. Wymiary skomplikowanych powierzchni lub objętości będą uzupełnione odpowiednimi szkicami umieszczonymi na karcie Księgi Obmiaru. W razie braku miejsca szkice mogą być dołączone w formie oddzielnego załącznika do Księgi Obmiaru, którego wzór zostanie uzgodniony z Inżynierem. 8. ODBIÓR ROBÓT 8.1. Rodzaje odbiorów robót W zależności od ustaleń odpowiednich SST, roboty podlegają następującym etapom odbioru, dokonywanym przez Inżyniera przy udziale Wykonawcy: a./ odbiorowi robót zanikających i ulegających zakryciu, b./ odbiorowi częściowemu, c./ odbiorowi ostatecznemu, d./ odbiorowi pogwarancyjnemu Odbiór robót zanikających i ulegających zakryciu Odbiór robót zanikających i ulegających zakryciu polega na finalnej ocenie ilości i jakości wykonywanych robót, które w dalszym procesie realizacji ulegną zakryciu. Odbiór robót zanikających i ulegających zakryciu będzie dokonany w czasie umożliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu robót. Odbioru robót dokonuje Inżynier. Gotowość danej części robót do odbioru zgłasza Wykonawca wpisem do Dziennika Budowy i jednoczesnym powiadomieniem Inżyniera. Odbiór będzie przeprowadzony niezwłocznie, nie później jednak niż w ciągu 3 dni od daty zgłoszenia wpisem do Dziennika Budowy i powiadomienia o tym fakcie Inżyniera. Jakość i ilość robót ulegających zakryciu ocenia Inżynier na podstawie dokumentów zawierających komplet wyników badań laboratoryjnych i w oparciu o przeprowadzone pomiary, w konfrontacji z Dokumentacją Projektową, SST i uprzednimi ustaleniami Odbiór częściowy Odbiór częściowy polega na ocenie ilości i jakości wykonanych części robót. Odbioru częściowego robót dokonuje się wg zasad jak przy odbiorze końcowym robót. Odbioru robót dokonuje Inżynier Odbiór ostateczny robót Zasady odbioru ostatecznego robót Odbiór ostateczny polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Całkowite zakończenie robót oraz gotowość do odbioru ostatecznego będzie stwierdzona przez Wykonawcę wpisem do dziennika budowy z bezzwłocznym powiadomieniem na piśmie o tym fakcie Inżyniera. Odbiór ostateczny robót nastąpi w terminie ustalonym w dokumentach umowy, licząc od dnia potwierdzenia przez Inżyniera zakończenia robót i przyjęcia dokumentów, o których mowa w punkcie Odbioru ostatecznego robót dokona komisja wyznaczona przez Zamawiającego w obecności Inżyniera i Wykonawcy. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie przedłożonych dokumentów, wyników badań i pomiarów, ocenie wizualnej oraz zgodności wykonania robót z dokumentacją projektową i SST. W toku odbioru ostatecznego robót komisja zapozna się z realizacją ustaleń przyjętych w trakcie odbiorów robót zanikających i ulegających zakryciu, zwłaszcza w zakresie wykonania robót uzupełniających i robót poprawkowych. W przypadkach niewykonania wyznaczonych robót poprawkowych lub robót uzupełniających w warstwie ścieralnej lub robotach wykończeniowych, komisja przerwie swoje czynności i ustali nowy termin odbioru ostatecznego. W przypadku stwierdzenia przez komisję, że jakość wykonywanych robót w poszczególnych asortymentach nieznacznie odbiega od wymaganej dokumentacją projektową i SST z uwzględnieniem tolerancji i nie ma większego wpływu na cechy eksploatacyjne obiektu i bezpieczeństwo ruchu, komisja dokona potrąceń, oceniając pomniejszoną wartość wykonywanych robót w stosunku do wymagań przyjętych w dokumentach umowy. 11

13 Dokumenty do odbioru ostatecznego Podstawowym dokumentem do dokonania odbioru ostatecznego robót jest protokół odbioru ostatecznego robót sporządzony wg wzoru ustalonego przez Zamawiającego. Do odbioru ostatecznego Wykonawca jest zobowiązany przygotować następujące dokumenty: - dokumentację projektową podstawową z naniesionymi zmianami oraz dodatkową, jeśli została sporządzona w trakcie realizacji umowy, - szczegółowe specyfikacje techniczne (podstawowe z dokumentów umowy i ew. uzupełniające lub zamienne), - recepty i ustalenia technologiczne, - dzienniki budowy i rejestry obmiarów (oryginały), - wyniki pomiarów kontrolnych oraz badań i oznaczeń laboratoryjnych, zgodne z SST i ew. PZJ, - deklaracje zgodności lub certyfikaty zgodności wbudowanych materiałów zgodnie z SST i ew. PZJ, - opinię technologiczną sporządzoną na podstawie wszystkich wyników badań i pomiarów załączonych do dokumentów odbioru, wykonanych zgodnie z SST i PZJ, - rysunki (dokumentacje) na wykonanie robót towarzyszących (np. na przełożenie linii telefonicznej, energetycznej, gazowej, oświetlenia itp.) oraz protokoły odbioru i przekazania tych robót właścicielom urządzeń, - geodezyjną inwentaryzację powykonawczą robót i sieci uzbrojenia terenu, - kopię mapy zasadniczej powstałej w wyniku geodezyjnej inwentaryzacji powykonawczej. W przypadku, gdy wg komisji, roboty pod względem przygotowania dokumentacyjnego nie będą gotowe do odbioru ostatecznego, komisja w porozumieniu z Wykonawcą wyznaczy ponowny termin odbioru ostatecznego robót. Wszystkie zarządzone przez komisję roboty poprawkowe lub uzupełniające będą zestawione wg wzoru ustalonego przez Zamawiającego. Termin wykonania robót poprawkowych i robót uzupełniających wyznaczy komisja Odbiór pogwarancyjny Odbiór pogwarancyjny polega na ocenie wykonanych robót związanych z usunięciem wad stwierdzonych przy odbiorze ostatecznym i zaistniałych w okresie gwarancyjnym. Odbiór pogwarancyjny będzie dokonany na podstawie oceny wizualnej obiektu z uwzględnieniem zasad opisanych w punkcie 8.4 Odbiór ostateczny robót. 9. PODSTAWA PŁATNOŚCI 9.1. Ustalenia ogólne Podstawą płatności jest cena jednostkowa, skalkulowana przez Wykonawcę za jednostkę obmiarową ustaloną dla danej pozycji Ślepego Kosztorysu. Cena jednostkowa pozycji będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej wykonanie, określone dla tej roboty w pkt. 9 SST i w Dokumentacji Projektowej. Cena jednostkowa będzie obejmować: - robociznę bezpośrednią, - wartość zużytych materiałów wraz z kosztami ich zakupu, - wartość pracy sprzętu wraz z kosztami jednorazowymi (sprowadzenie sprzętu na Teren Budowy i z powrotem, montaż i demontaż na stanowisku pracy), - koszty pośrednie, w skład których wchodzą: płace personelu i kierownictwa budowy, pracowników nadzoru i laboratorium, koszty urządzenia i eksploatacji zaplecza budowy (w tym doprowadzenie energii i wody, budowa dróg dojazdowych itp.), koszty dotyczące oznakowania robót, wydatki dotyczące bhp, usługi obce na rzecz budowy, opłaty za dzierżawę placów i bocznic, ekspertyzy dotyczące wykonanych robót, ubezpieczenia oraz koszty zarządu przedsiębiorstwa Wykonawcy, - zysk kalkulacyjny zawierający ewentualne ryzyko Wykonawcy z tytułu innych wydatków mogących wystąpić w czasie realizacji robót i w okresie gwarancyjnym, - podatki obliczane zgodnie z obowiązującymi przepisami. Do cen jednostkowych nie należy wliczać podatku VAT. Cena jednostkowa zaproponowana przez Wykonawcę za daną pozycję w Wycenionym Ślepym Kosztorysie jest ostateczna i wyklucza możliwość żądania dodatkowej zapłaty za wykonanie robót objętych tą pozycją kosztorysową Warunki umowy i wymagania ogólne D-M Koszt dostosowania się do wymagań warunków umowy i wymagań ogólnych zawartych w D-M obejmuje wszystkie warunki określone w ww. dokumentach, a niewyszczególnione w kosztorysie Objazdy, przejazdy i organizacja ruchu Koszt wybudowania objazdów/przejazdów i organizacji ruchu obejmuje: 12

14 - opracowanie oraz uzgodnienie z Inżynierem i odpowiednimi instytucjami projektu organizacji ruchu na czas trwania budowy, wraz z dostarczeniem kopii projektu Inżynierowi i wprowadzaniem dalszych zmian i uzgodnień wynikających z postępu robót, - ustawienie tymczasowego oznakowania i oświetlenia zgodnie z wymaganiami bezpieczeństwa ruchu, - opłaty/dzierżawy terenu, - przygotowanie terenu, - konstrukcję tymczasowej nawierzchni, ramp, chodników, krawężników, barier, oznakowań i drenażu, - tymczasową przebudowę urządzeń obcych. Koszt utrzymania objazdów/przejazdów i organizacji ruchu obejmuje: - oczyszczanie, przestawienie, przykrycie i usunięcie tymczasowych oznakowań pionowych, poziomych, barier i świateł, - utrzymanie płynności ruchu publicznego. Koszt likwidacji objazdów/przejazdów i organizacji ruchu obejmuje: - usunięcie wbudowanych materiałów i oznakowania, - doprowadzenie terenu do stanu pierwotnego. 10. PRZEPISY ZWIĄZANE 1. Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. Nr 89, poz. 414 z późniejszymi zmianami). 2. Rozporządzenie Ministra Infrastruktury z dnia 26 czerwca 2002 r. w sprawie dziennika budowy, montażu i rozbiórki tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia (Dz. U. Nr 108, poz. 953 z późniejszymi zmianami). 3. Ustawa z dnia 21 marca 1985 r. o drogach publicznych (Dz. U. Nr 14, poz. 60 z późniejszymi zmianami). 13

15 D ROBOTY PRZYGOTOWAWCZE D Wyznaczenie trasy i punktów wysokościowych l. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej SST są wymagania dotyczące wykonania i odbioru robót związanych z odtworzeniem osi trasy oraz wyznaczeniem punktów wysokościowych Zakres stosowania SST SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w p Zakres robót objętych SST Ustalenia zawarte w niniejszej SST dotyczą prowadzenia robót związanych z odtworzeniem w terenie przebiegu trasy drogowej zgodnie z Dokumentacją Projektową i obejmują : a./ sprawdzenie wyznaczenia punktów głównych osi trasy, b./ wyznaczenie i utrwalenie reperów roboczych, c./ uzupełnienie osi trasy dodatkowymi punktami, d./ wyznaczenie przekrojów poprzecznych z ewentualnym wytyczeniem dodatkowych przekrojów, e./ zastabilizowanie punktów w sposób trwały, ochrona ich przed zniszczeniem oraz oznakowanie w sposób ułatwiający odszukanie i ewentualne odtworzenie, f./ wykonanie pomiarów bieżących w miarę postępu robót, zgodnie z dokumentacją projektową Określenie podstawowe Punkty główne trasy - Punkty załamania osi trasy, punkty kierunkowe oraz początkowy i końcowy punkt trasy Pozostałe określenia - są zgodne z obowiązującymi, odpowiednimi polskimi normami, wytycznymi i określeniami podanymi w SST D-M Wymagania ogólne Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w SST D-M "Wymagania ogólne" pkt MATERIAŁY 2.1. Wymagania ogólne Ogólne wymagania dotyczące materiałów podano w SST D-M Wymagania ogólne pkt Materiały do wyznaczenia trasy drogowej Do utrwalenia punktów głównych trasy i reperów roboczych należy stosować pale drewniane z gwoździem lub trzpienie stalowe (stabilizacja punktów w istniejącej nawierzchni), słupki betonowe albo rury metalowe o długości około 0.50m. Pale drewniane umieszczone w sąsiedztwie punktów załamania trasy w czasie ich stabilizacji powinny mieć średnicę m i długości m. Do stabilizacji pozostałych punktów należy stosować szpilki stalowe i paliki drewniane o długości około 0.30m i średnicy 50-80mm. Świadki wbijane obok palików osiowych powinny mieć długość około 0.50m i przekrój prostokątny. 3. SPRZĘT 3.1. Wymagania ogólne Ogólne wymagania dotyczące sprzętu podano w SST D-M "Wymagania ogólne" pkt Sprzęt do robót pomiarowych Do wykonania robót konieczny jest sprzęt geodezyjny taki jak: - teodolity lub tachimetry, - niwelatory, - dalmierze, - tyczki, - łaty - taśmy stalowe i parciane. Sprzęt stosowany do odtworzenia trasy i punktów głównych powinien gwarantować uzyskanie wymaganej dokładności pomiaru. 4. TRANSPORT 4.1. Wymagania ogólne Ogólne wymagania dotyczące transportu podano w SST D-M "Wymagania ogólne" pkt Wymagania dla transportu 14

16 Transport sprzętu geodezyjnego oraz materiałów potrzebnych do stabilizacji osi trasy i wyznaczenia zakresu robót może odbywać się dowolnymi środkami transportowymi. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D-M "Wymagania ogólne pkt. 5. Prace pomiarowe powinny być wykonane zgodnie z obowiązującymi Instrukcjami GUGiK. Zamawiający zobowiązany jest wytyczyć i zastabilizować w terenie punkty główne osi trasy i dostarczyć Wykonawcy szkic wytyczenia trasy oraz wszelkie inne dane, niezbędne do zidentyfikowania punktów głównych w terenie. W oparciu o materiały dostarczone przez Zamawiającego Wykonawca powinien przeprowadzić obliczenia i pomiary geodezyjne niezbędne do szczegółowego wytyczenia robót. Prace pomiarowe powinny być wykonane przez osoby posiadające odpowiednie kwalifikacje i uprawnienia. Wykonawca ponosi odpowiedzialność za następstwa niezgodności wykonanych robót z dokumentacją projektową, niniejszymi SST oraz zmianami wprowadzonymi w nich zawczasu przez Inżyniera. Wykonawca powinien natychmiast poinformować Inżyniera o jakichkolwiek błędach wykrytych w wytyczeniu punktów głównych trasy. Błędy te powinny być usunięte na koszt Zamawiającego. Wykonawca powinien sprawdzić czy rzędne terenu określone w dokumentacji projektowej są zgodne z rzeczywistymi rzędnymi terenu. Jeśli Wykonawca stwierdzi, że rzeczywiste rzędne terenu istotnie różnią się od rzędnych określonych w dokumentacji projektowej to powinien powiadomić o tym Inżyniera. Ukształtowanie terenu w takim rejonie nie powinno być zmieniane przed podjęciem odpowiedniej decyzji przez Inżyniera. Wszelkie roboty dodatkowe, wynikające z różnic terenu podanych w dokumentacji projektowej i rzędnych rzeczywistych, akceptowane przez Inżyniera, zostaną wykonane na koszt Zamawiającego. Zaniechanie powiadomienia Inżyniera oznacza, że roboty dodatkowe w takim przypadku obciążą Wykonawcę. Wszystkie roboty, które bazują na pomiarach Wykonawcy nie mogą być rozpoczęte przed zaakceptowaniem wyników pomiarów przez Inżyniera. Punkty wierzchołkowe, punkty główne trasy i punkty pośrednie osi trasy muszą być zaopatrzone w oznaczenia określające w sposób wyraźny i jednoznaczny charakterystykę i położenie tych punktów. Forma i wzór tych oznaczeń powinny być zaakceptowane przez Inżyniera. Wykonawca jest odpowiedzialny za ochronę wszystkich punktów pomiarowych i ich oznaczeń w czasie trwania robót. Jeżeli znaki pomiarowe przekazane przez Zamawiającego zostaną zniszczone przez Wykonawcę świadomie lub wskutek zaniedbania, a ich odtworzenie jest konieczne do dalszego prowadzenia robót, to zostaną one odtworzone na koszt Wykonawcy. Wszystkie pozostałe prace pomiarowe konieczne dla prawidłowej realizacji robót należą do obowiązków Wykonawcy Sprawdzenie wyznaczenia punktów głównych osi trasy Punkty wierzchołkowe trasy i inne punkty główne do tyczenia powinny być zastabilizowane w sposób trwały, przy użyciu pali drewnianych lub trzpieni stalowych a także dowiązane do punktów pomocniczych, położonych poza granicą robót ziemnych. Maksymalna odległość pomiędzy punktami głównymi na odcinkach prostych nie może przekraczać 500m. Zamawiający powinien założyć robocze punkty wysokościowe (repery robocze) wzdłuż osi trasy drogowej, a także przy każdym obiekcie inżynierskim. Maksymalna odległość pomiędzy reperami roboczymi wzdłuż trasy drogowej w terenie płaskim powinna wynosić 500m, natomiast w terenie falistym i górskim powinna być odpowiednio zmniejszona, zależnie od jego konfiguracji. Reper roboczy należy założyć poza granicami robót związanych z wykonaniem trasy drogowej i obiektów towarzyszących. Jako repery robocze można wykorzystać punkty stałe na stabilnych, istniejących budowlach wzdłuż trasy drogowej. Rzędne repera należy określić z dokładnością do 0.4cm/km stosując niwelację podwójną w nawiązaniu do reperów państwowych. Repery robocze powinny być wyposażone w dodatkowe oznaczenia, zawierające wyraźne i jednoznaczne określenie nazwy repera i jego rzędnej Wyznaczenie osi trasy Tyczenie osi trasy należy wykonać w oparciu o dokumentację projektową oraz inne dane geodezyjne przekazane przez Zamawiającego. Oś trasy powinna być wyznaczona w punktach głównych i w punktach pośrednich w odległości zależnej od charakterystyki terenu i ukształtowania trasy. Dopuszczalne odchylenie sytuacyjne wytyczonej osi trasy w stosunku do dokumentacji projektowej nie może być większe niż 5cm. Rzędne punktów osi trasy należy wyznaczyć z dokładnością do 1cm w stosunku do rzędnych określonych w dokumentacji projektowej. 15

17 Do utrwalenia osi trasy w terenie należy użyć odpowiednich pali drewnianych lub trzpieni stalowych, których usunięcie dopuszczalne jest wówczas, gdy Wykonawca robót zastąpi je odpowiednimi palami po obu stronach osi, umieszczonymi poza granicą robót Wyznaczenie przekrojów poprzecznych Wyznaczenie przekrojów poprzecznych obejmuje: a./ wyznaczenie krawędzi jezdni i pobocza, b./ wyznaczenie krawędzi wykopów na powierzchni terenu (określenie granicy robót ziemnych), c./ wyznaczenie w czasie trwania robót ziemnych zarysu (konturów) wykopów w przekrojach poprzecznych (tzw. profilowanie przekrojów poprzecznych) i powinno być wykonane zgodnie z dokumentacją projektową oraz w miejscach wymagających uzupełnienia dla poprawnego przeprowadzenia robót zaakceptowanych przez Inżyniera. Do wyznaczenia krawędzi jezdni należy stosować szpilki stalowe a do wyznaczenia poboczy paliki drewniane. Do wyznaczenia krawędzi wykopów należy stosować dobrze widoczne paliki lub wiechy. Wiechy należy stosować w przypadku wykopów głębszych niż 1 metr. Odległość między palikami lub wiechami należy dostosować do ukształtowania terenu oraz geometrii trasy drogowej. Odległość ta co najmniej powinna odpowiadać odstępowi kolejnych przekrojów poprzecznych. Profilowanie przekrojów poprzecznych musi umożliwiać wykonanie warstwy wyrównawczej nawierzchni oraz wykopów o kształcie zgodnym z dokumentacją projektową. Konieczne jest profilowanie przekrojów poprzecznych we wszystkich punktach głównych trasy, zgodnie z dokumentacją projektową oraz w innych dodatkowych punktach zaakceptowanych przez Inżyniera. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w SST D-M "Wymagania ogólne" pkt. 6. Kontrolę jakości prac pomiarowych związanych z odtworzeniem trasy i punktów wysokościowych należy prowadzić według ogólnych zasad określonych w instrukcjach i wytycznych GUGiK. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D-M " Wymagania ogólne" pkt Jednostka obmiarowa Jednostką obmiarową robót związanych z odtworzeniem trasy w terenie jest kilometr trasy drogowej [km]. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w SST D-M "Wymagania ogólne" pkt. 8. Odbiór robót następuje na podstawie szkiców i dzienników pomiarów geodezyjnych lub protokołu z kontroli geodezyjnej, które Wykonawca przedkłada Inżynierowi. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstaw płatności Ogólne ustalenia dotyczące podstaw płatności podano w SST D-M "Wymagania ogólne" p Cena jednostki obmiarowej Cena 1 kilometra [km] wykonanych robót obejmuje: - sprawdzenie wyznaczenia punktów głównych osi trasy, - uzupełnienie osi trasy dodatkowymi punktami, - wyznaczenie reperów roboczych, - wyznaczenie przekrojów poprzecznych z ewentualnym wytyczeniem dodatkowych przekrojów, - wykonanie pomiarów bieżących w miarę postępu robót, zgodnie z dokumentacją projektową, - zastabilizowanie punktów w sposób trwały, ochrona ich przed zniszczeniem i oznakowanie ułatwiające odszukanie i ewentualne odtworzenie. 10. PRZEPISY ZWIĄZANE 1./ Instrukcja techniczna 0-1 Ogólne zasady wykonywania prac geodezyjnych. 2./ Instrukcja techniczna G-1 Geodezyjna osnowa pozioma. GUGiK, / Instrukcja techniczna G-2 Wysokościowa osnowa geodezyjna, GUGiK / Instrukcja techniczna G-3 Geodezyjna obsługa inwestycji, Główny Urząd Geodezji i Kartografii, Warszawa / Wytyczne techniczne G-3.1 Osnowy realizacyjne, GUGiK, / Wytyczne techniczne G-3.2 Pomiary realizacyjne, GUGiK,

18 7./ Instrukcja techniczna G-4 Pomiary sytuacyjne i wysokościowe, GUGiK,

19 D Usunięcie drzew i krzewów I. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru robót związanych z usunięciem drzew i krzaków Zakres stosowania SST Szczegółowa Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z usunięciem drzew i krzewów wykonywanych w ramach robót przygotowawczych Określenia podstawowe Stosowane określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami oraz z definicjami podanymi w SST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w SST D-M Wymagania ogólne pkt MATERIAŁY Nie występują. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w SST D-M Wymagania ogólne pkt Sprzęt do usuwania drzew i krzaków Do wykonywania robót związanych z usunięciem drzew i krzaków należy stosować: piły mechaniczne, specjalne maszyny przeznaczone do karczowania pni oraz ich usunięcia z pasa drogowego, spycharki, koparki lub ciągniki ze specjalnym osprzętem do prowadzenia prac związanych z wyrębem drzew. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w SST D-M Wymagania ogólne pkt Transport pni i karpiny Pnie, karpinę oraz gałęzie należy przewozić transportem samochodowym. Pnie przedstawiające wartość jako materiał użytkowy (np. budowlany, meblarski itp.) powinny być transportowane w sposób nie powodujący ich uszkodzeń. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D-M Wymagania ogólne pkt Zasady oczyszczania terenu z drzew i krzaków Roboty związane z usunięciem drzew i krzaków obejmują wycięcie i wykarczowanie drzew i krzaków, wywiezienie pni, karpiny i gałęzi poza teren budowy na wskazane miejsce, zasypanie dołów oraz ewentualne spalenie na miejscu pozostałości po wykarczowaniu. Teren pod budowę drogi w pasie robót ziemnych, w miejscach dokopów i w innych miejscach wskazanych w dokumentacji projektowej, powinien być oczyszczony z drzew i krzaków. Zgoda na prace związane z usunięciem drzew i krzaków powinna być uzyskana przez Zamawiającego. Wycinkę drzew o właściwościach materiału użytkowego należy wykonywać w tzw. sezonie rębnym, ustalonym przez Inżyniera. W miejscach dokopów i tych wykopów, z których grunt jest przeznaczony do wbudowania w nasypy, teren należy oczyścić z roślinności, wykarczować pnie i usunąć korzenie tak, aby zawartość części organicznych w gruntach przeznaczonych do wbudowania w nasypy nie przekraczała 2%. W miejscach nasypów teren należy oczyścić tak, aby części roślinności nie znajdowały się na głębokości do 60cm poniżej niwelety robót ziemnych i linii skarp nasypu, z wyjątkiem przypadków podanych w punkcie 5.3. Roślinność istniejąca w pasie robót drogowych, nie przeznaczona do usunięcia, powinna być przez Wykonawcę zabezpieczona przed uszkodzeniem. Jeżeli roślinność, która ma być zachowana, zostanie uszkodzona 18

20 lub zniszczona przez Wykonawcę, to powinna być ona odtworzona na koszt Wykonawcy, w sposób zaakceptowany przez odpowiednie władze Usunięcie drzew i krzaków Pnie drzew i krzaków znajdujące się w pasie robót ziemnych, powinny być wykarczowane, za wyjątkiem następujących przypadków: a) w obrębie nasypów - jeżeli średnica pni jest mniejsza od 8cm i istniejąca rzędna terenu w tym miejscu znajduje się co najmniej 2metry od powierzchni projektowanej korony drogi albo powierzchni skarpy nasypu. Pnie pozostawione pod nasypami powinny być ścięte nie wyżej niż 10cm ponad powierzchnią terenu. Powyższe odstępstwo od ogólnej zasady, wymagającej karczowania pni, nie ma zastosowania, jeżeli przewidziano stopniowanie powierzchni terenu pod podstawę nasypu, b) w obrębie wyokrąglenia skarpy wykopu przecinającego się z terenem. W tym przypadku pnie powinny być ścięte równo z powierzchnią skarpy albo poniżej jej poziomu. Poza miejscami wykopów doły po wykarczowanych pniach należy wypełnić gruntem przydatnym do budowy nasypów i zagęścić, zgodnie z wymaganiami zawartymi w SST D Roboty ziemne. Doły w obrębie przewidywanych wykopów, należy tymczasowo zabezpieczyć przed gromadzeniem się w nich wody. Wykonawca ma obowiązek prowadzenia robót w taki sposób, aby drzewa przedstawiające wartość jako materiał użytkowy (np. budowlany, meblarski itp.) nie utraciły tej właściwości w czasie robót. Młode drzewa i inne rośliny przewidziane do ponownego sadzenia powinny być wykopane z dużą ostrożnością, w sposób, który nie spowoduje trwałych uszkodzeń, a następnie zasadzone w odpowiednim gruncie Zniszczenie pozostałości po usuniętej roślinności Jeżeli dopuszczono przerobienie gałęzi na korę drzewną za pomocą specjalistycznego sprzętu, to sposób wykonania powinien odpowiadać zaleceniom producenta sprzętu. Nieużyteczne pozostałości po przeróbce powinny być usunięte przez Wykonawcę z terenu budowy. Jeżeli dopuszczono spalanie roślinności usuniętej w czasie robót przygotowawczych Wykonawca ma obowiązek zadbać, aby odbyło się ono z zachowaniem wszystkich wymogów bezpieczeństwa i odpowiednich przepisów. Zaleca się stosowanie technologii, umożliwiających intensywne spalanie, z powstawaniem małej ilości dymu, to jest spalanie w wysokich stosach albo spalanie w dołach z wymuszonym dopływem powietrza. Po zakończeniu spalania ogień powinien być całkowicie wygaszony, bez pozostawienia tlących się części. Jeżeli warunki atmosferyczne lub inne względy zmusiły Wykonawcę do odstąpienia od spalania lub jego przerwania, a nagromadzony materiał do spalenia stanowi przeszkodę w prowadzeniu innych prac, Wykonawca powinien usunąć go w miejsce tymczasowego składowania lub w inne miejsce zaakceptowane przez Inżyniera, w którym będzie możliwe dalsze spalanie. Pozostałości po spaleniu powinny być usunięte przez Wykonawcę z terenu budowy. Jeśli pozostałości po spaleniu, za zgodą Inżyniera, są zakopywane na terenie budowy, to powinny być one układane w warstwach. Każda warstwa powinna być przykryta warstwą gruntu. Ostatnia warstwa powinna być przykryta warstwą gruntu o grubości co najmniej 30 cm i powinna być odpowiednio wyrównana i zagęszczona. Pozostałości po spaleniu nie mogą być zakopywane pod rowami odwadniającymi ani pod jakimikolwiek obszarami, na których odbywa się przepływ wód powierzchniowych. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w SST D-M Wymagania ogólne pkt Kontrola robót przy usuwaniu drzew i krzaków Sprawdzenie jakości robót polega na wizualnej ocenie kompletności usunięcia roślinności, wykarczowania korzeni i zasypania dołów. Zagęszczenie gruntu wypełniającego doły powinno spełniać odpowiednie wymagania określone w SST D Roboty ziemne. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową robót związanych z usunięciem drzew i krzaków jest: dla drzew sztuka dla krzaków hektar 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w SST D-M Wymagania ogólne pkt 8. 19

21 8.2. Odbiór robót zanikających i ulegających zakryciu Odbiorowi robót zanikających i ulegających zakryciu podlega sprawdzenie dołów po wykarczowanych pniach, przed ich zasypaniem. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w SST D-M Wymagania ogólne pkt Cena jednostki obmiarowej Płatność należy przyjmować na podstawie jednostek obmiarowych według pkt 7. Cena wykonania robót obejmuje: wycięcie i wykarczowanie drzew wywiezienie pni, karpiny i gałęzi poza teren budowy lub przerobienie gałęzi na korę drzewną, względnie spalenie na miejscu pozostałości po wykarczowaniu, zasypanie dołów, uporządkowanie miejsca prowadzonych robót. 10. PRZEPISY ZWIĄZANE Nie występują. 20

22 D Rozbiórka elementów dróg i ogrodzeń 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej SST są wymagania dotyczące wykonania i odbioru robót związanych z rozbiórką elementów dróg i ogrodzeń Zakres stosowania SST SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w p Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji stanowią wymagania dotyczące robót związanych z rozbiórką elementów dróg i ogrodzeń, wykonywanych w ramach robót przygotowawczych. Roboty rozbiórkowe obejmują: rozbiórkę istniejącej nawierzchni jezdni; rozbiórkę istniejącej nawierzchni zjazdów; rozbiórkę krawężników; rozbiórkę przepustów pod zjazdami; rozbiórkę ścianek czołowych przepustów; rozbiórkę ścieków z prefabrykowanych elementów betonowych; rozbiórkę betonowych umocnień skarp; rozbiórkę ogrodzeń; rozbiórkę słupków znaków drogowych i zdjęcie tarcz znaków drogowych Określenie podstawowe Frezowanie nawierzchni asfaltowej na zimno - kontrolowany proces skrawania górnej warstwy nawierzchni asfaltowej, bez jej ogrzania, na określoną głębokość Frezarka drogowa - maszyna do frezowania nawierzchni na zimno Pozostałe określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi polskimi normami i definicjami podanymi w SST D-M "Wymagania ogólne" Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość wykonanych robót i ich zgodność z dokumentacją projektową, SST i zaleceniami Inżyniera. Ogólne wymagania dotyczące robót podano w SST D-M "Wymagania ogólne". 2. MATERIAŁY Materiały nie występują. 3. SPRZĘT 3.1. Wymagania ogólne Ogólne wymagania dotyczące sprzętu podano w SST D-M "Wymagania ogólne" pkt Sprzęt do wykonania robót Do wykonania robót związanych z rozbiórką elementów dróg należy stosować: - szpadle - łopaty - kilofy - spycharki - zrywarki przyczepne - ładowarki - młoty pneumatyczne - frezarki nawierzchni - piły tarczowe - samochody samowyładowcze. Do uzyskania akceptacji sprzętu przez Inżyniera Wykonawca powinien przedstawić dane techniczne frezarek, a w przypadkach jakichkolwiek wątpliwości przeprowadzić demonstrację pracy frezarki na własny koszt. 4. TRANSPORT 4.1. Wymagania ogólne Ogólne wymagania dla transportu podano w SST D-M "Wymagania ogólne" pkt Wymagania dla transportu Wybór środka transportu zależy od warunków lokalnych. 21

23 Przy ruchu po drogach publicznych pojazdy powinny spełniać wymagania dotyczące przepisów ruchu drogowego w odniesieniu do dopuszczalnych obciążeń na osie, wymiarów ładunku i innych parametrów technicznych. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D-M "Wymagania ogólne" pkt Wykonanie robót rozbiórkowych Wszystkie elementy możliwe do powtórnego wykorzystania powinny być usuwane bez powodowania zbędnych uszkodzeń. O ile uzyskane elementy nie stają się własnością Wykonawcy powinien on przewieść je na miejsce wskazane przez Inżyniera. Bezużyteczne elementy i materiały powinny być wywiezione w miejsce wskazane przez Inżyniera. Ewentualne doły powstałe po rozbiórce elementów dróg znajdujące się w miejscach, gdzie zgodnie z dokumentacją projektową będą wykonywane wykopy drogowe powinny być tymczasowo zabezpieczone. W szczególności należy zapobiec gromadzeniu się w nich wody opadowej. Wszystkie pozostałe doły należy wypełnić gruntem do poziomu określonego w dokumentacji projektowej i zagęścić zgodnie z wymaganiami określonymi w odpowiedniej SST, wskaźnik zagęszczenia Is do głębokości 20 cm powinien być KONTROLA JAKOŚCI ROBÓT 6.1. Zasady ogólne kontroli jakości robót Zasady ogólne kontroli jakości robót podano w SST D-M "Wymagania ogólne" 6.2. Kontrola wykonania jakości robót rozbiórkowych Sprawdzenie jakości robót polega na sprawdzeniu kompletności wykonanych robót rozbiórkowych oraz stopnia uszkodzenia elementów przewidzianych do powtórnego wykorzystania. Zagęszczenie gruntu wypełniającego doły po usuniętych elementach nawierzchni dróg i chodników powinno spełniać odpowiednie wymagania określone w SST D "Roboty ziemne". 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D-M " Wymagania ogólne" pkt Jednostka obmiarowa Jednostką obmiarową robót związanych z rozbiórką elementów dróg jest: dla rozebrania istniejącej nawierzchni jezdni metr kwadratowy [m 2 ] i obejmuje roboty związane z wywozem materiału rozbiórkowego obmierzane w metrach sześciennych [m 3 ]; dla rozebrania istniejącej nawierzchni zjazdów metr kwadratowy [m 2 ] i obejmuje roboty związane z wywozem materiału rozbiórkowego obmierzane w metrach sześciennych [m 3 ]; dla rozebrania krawężników metr [m] i obejmuje roboty związane z wywozem materiału rozbiórkowego obmierzane w tonach [t]; dla rozebrania przepustów pod zjazdami i ogrodzeń metr [m] i obejmuje roboty związane z wywozem materiału rozbiórkowego obmierzane w tonach [t]; dla rozebrania ścianek czołowych przepustów metr sześcienny [m 3 ] i obejmuje roboty związane z wywozem materiału rozbiórkowego obmierzane w tonach [t]; dla rozebrania ścieków z prefabrykowanych elementów betonowych metr [m] i obejmuje roboty związane z wywozem materiału rozbiórkowego obmierzane w tonach [t]; dla rozebrania betonowych umocnień skarp metr kwadratowy [m 2 ] i obejmuje roboty związane z wywozem materiału rozbiórkowego obmierzane w tonach [t]; dla rozebrania słupków znaków drogowych i zdjęcie tarcz znaków drogowych sztuka [szt.] i obejmuje roboty związane z wywozem materiału rozbiórkowego obmierzane w tonach [t]. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Roboty związane z rozbiórką elementów dróg i ulic podlegają odbiorowi robót zanikających i ulegających zakryciu. Ogólne zasady odbioru robót podano w SST D-M "Wymagania ogólne" pkt PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstaw płatności Ogólne ustalenia dotyczące podstaw płatności podano w SST D-M "Wymagania ogólne" p. 9. Płatność należy przyjmować na podstawie jednostek obmiarowych wg pkt 7. zgodnie z obmiarem, po odbiorze robót. 22

24 9.2. Cena jednostki obmiarowej Płatność należy przyjmować na podstawie jednostek obmiarowych wg pkt 7. zgodnie z obmiarem, po odbiorze robót. a./ Cena rozebrania 1 m 2 istniejącej nawierzchni jezdni obejmuje: prace pomiarowe, oznakowanie robót, rozebranie nawierzchni, rozebranie podbudowy, załadunek i wywóz materiału z rozbiórki. b./ Cena rozebrania 1 m 2 istniejącej nawierzchni zjazdów obejmuje: prace pomiarowe, oznakowanie robót, rozebranie nawierzchni, rozebranie podbudowy, załadunek i wywóz materiału z rozbiórki. c./ Cena rozebrania krawężników obejmuje: prace pomiarowe, oznakowanie robót, rozebranie krawężników, rozebranie ław, załadunek i wywóz materiału z rozbiórki. d./ Cena rozebrania przepustów pod zjazdami obejmuje: prace pomiarowe, oznakowanie robót, odkopanie przepustów, rozebranie części przelotowej przepustów z rur betonowych, rozebranie ław, załadunek i wywóz materiału z rozbiórki. e./ Cena rozebrania ogrodzeń obejmuje: prace pomiarowe, oznakowanie robót, rozebranie ogrodzeń, odkopanie fundamentów, rozebranie fundamentów ogrodzeń, załadunek i wywóz materiału z rozbiórki. f./ Cena rozebrania ścianek czołowych przepustów obejmuje: prace pomiarowe, oznakowanie robót, odkopanie ścianek czołowych, rozebranie ścianek czołowych, załadunek i wywóz materiału z rozbiórki. g./ Cena rozebrania 1 m ścieku z prefabrykowanych elementów betonowych obejmuje: prace pomiarowe, oznakowanie robót, rozebranie ścieków, załadunek i wywóz materiału z rozbiórki. h./ Cena rozebrania 1 m 2 betonowych umocnień skarp obejmuje: prace pomiarowe, oznakowanie robót, rozebranie umocnienia skarp, załadunek i wywóz materiału z rozbiórki. i./ Cena rozebrania słupków znaków drogowych obejmuje: oznakowanie robót, odkopanie fundamentu, rozebranie słupków znaków drogowych, załadunek i wywóz materiału z rozbiórki. j./ Cena zdjęcia tarcz znaków drogowych obejmuje: oznakowanie robót, 23

25 zdjęcie tarcz znaków drogowych, załadunek i wywóz materiału z rozbiórki PRZEPISY ZWIĄZANE 1./ BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą. 2./ BN-77/ Oznaczanie wskaźnika zagęszczenia gruntu 3./ SST D Rozbiórka elementów dróg, ogrodzeń i przepustów. 24

26 D Zabezpieczenie podziemnych linii telekomunikacyjnych 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej SST są wymagania dotyczące wykonania i odbioru robót związanych z zabezpieczeniem kablowych linii telekomunikacyjnych rurami ochronnymi z PE Zakres stosowania SST SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w p Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji mają zastosowanie do realizacji robót wymienionych w p Określenia podstawowe Kanalizacja kablowa - zespół ciągów podziemnych z wbudowanymi studniami przeznaczony do prowadzenia kabli telekomunikacyjnych Pozostałe określenia podstawowe są zgodne z obowiązującymi polskimi normami i definicjami podanymi w ST D-M Wymagania ogólne Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w SST D-M Wymagania ogólne. 2. MATERIAŁY 2.1. Ogólne wymagania Ogólne wymagania dotyczące materiałów podano w SST D-M Wymagania ogólne. Materiały do zabezpieczenia kablowych linii telekomunikacyjnych nabywane są przez Wykonawcę u wytwórców. Każdy materiał musi mieć atest wytwórcy stwierdzający zgodność jego wykonania z odpowiednimi normami Materiały budowlane Piasek Piasek do budowy bloków betonowych płaskich i do układania kabli w ziemi powinien odpowiadać wymaganiom BN-87/ [1] Woda Woda do betonu powinna być odmiany 1, zgodnie z wymaganiami PN-88/B [2]. Barwa wody powinna odpowiadać barwie wody wodociągowej. Woda nie powinna wydzielać zapachu gnilnego oraz nie powinna zawierać zawiesiny, np. grudek Elementy prefabrykowane Prefabrykowane studnie kablowe Prefabrykowane studnie kablowe powinny być wykonane z betonu klasy B 20 zgodnie z normą PN-88/B [3]. Studnie kablowe i jej prefabrykowane elementy mogą być składowane na polu składowym nie zabezpieczonym przed wpływami atmosferycznymi. Elementy studni powinny być ustawione warstwami na wyrównanym podłożu, przy czym poszczególne odmiany należy układać w oddzielnych stosach Bloki betonowe płaskie Bloki betonowe płaskie powinny być zgodne z BN-74/ [5]. Składowanie powinno być identyczne jak elementów studni kablowych. 3. SPRZĘT 3.1. Ogólne wymagania Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót, zarówno w miejscu tych robót, jak też przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów, sprzętu itp. Sprzęt używany przez Wykonawcę powinien uzyskać akceptację Inżyniera. 4. TRANSPORT 4.1. Wymagania ogólne Wykonawca jest obowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót. Liczba środków transportu powinna gwarantować prowadzenie robót zgodnie z zasadami określonymi w dokumentacji projektowej, SST i wskazaniach Inżyniera, w terminie przewidzianym kontraktem. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót 25

27 Bloki betonowe powinny być wykonane zgodnie z dokumentacją projektową. Układane bloki betonowe powinny być oczyszczone. Na odcinku od studni do studni bloki powinny być układane bez załamań i wyboczeń w pionie i poziomie. Miejsce styków bloków, po połączeniu ich kołkami stalowymi z pręta o średnicy 8mm, powinny być polane wodą i pokryte zaprawą z betonu kl. B20 szerokości około 10 cm i grubości co najmniej 2cm. Po zestawieniu dwóch kolejnych bloków powinna być sprawdzona współosiowość obu bloków za pomocą sprawdzianu wg BN-76/ [9]. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w SST D-M Wymagania ogólne. 7. OBMIAR ROBÓT Ogólne wymagania dotyczące obmiaru robót podano w SST D-M Wymagania ogólne. Jednostką obmiarową jest 1 metr ułożonej rury. 8. ODBIÓR ROBÓT Ogólne wymagania dotyczące odbioru robót podano w SST D-M Wymagania ogólne. 9. PODSTAWA PŁATNOŚCI Płatność za jednostkę obmiarową należy przyjmować zgodnie z obmiarem i oceną jakości wykonanych robót na podstawie atestów producenta urządzeń, oględzin i pomiarów sprawdzających. Cena wykonania robót obejmuje: roboty przygotowawcze, dostarczenie i zamontowanie urządzeń, dostarczenie i zmontowanie elementów, wykonanie inwentaryzacji powykonawczej. 10. PRZEPISY ZWIĄZANE Brak. 26

28 D ROBOTY ZIEMNE D Wymagania ogólne 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej SST są wymagania dotyczące wykonania i odbioru liniowych robót ziemnych Zakres stosowania SST SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w p Zakres robót ujętych w SST Ustalenia zawarte w niniejszej SST dotyczą prowadzenia robót ziemnych i obejmują: wykonanie wykopów w gruntach nieskalistych (kat. I - V), wykonanie nasypów Określenia podstawowe Budowla ziemna - budowla wykonana w gruncie lub z gruntu albo rozdrobnionych odpadów przemysłowych, spełniająca warunki stateczności i odwodnienia Korpus drogowy - nasyp lub ta część wykopu, która jest ograniczona koroną drogi i skarpami rowów Wysokość nasypu lub głębokość wykopu - różnica rzędnej terenu i rzędnej robót ziemnych, wyznaczonych w osi nasypu lub wykopu Ukop - miejsce pozyskania gruntu do wykonania nasypów, położone poza pasem robót ziemnych, jednak w obrębie pasa robót drogowych Dokop - miejsce pozyskania gruntu do wykonania nasypów, położone poza pasem robót drogowych Odkład - miejsce wbudowania lub składowania (odwiezienia) gruntów pozyskanych w czasie wykonywania wykopów, a nie wykorzystanych do budowy nasypów oraz innych prac związanych z trasą drogową Wskaźnik zagęszczenia gruntu - wielkość charakteryzująca stan zagęszczenia gruntu, określona wg wzoru: I s = p d /p ds gdzie: p d - gęstość objętościowa szkieletu zagęszczonego gruntu, [Mg/m3] p ds - maksymalna gęstość objętościowa szkieletu gruntowego przy wilgotności optymalnej, określona w normalnej próbie Proctora, zgodnie z PN-88B-04481, służąca do oceny zagęszczenia gruntu w robotach ziemnych, badana zgodnie z normą BN-77/ [Mg/m 3 ] Wskaźnik różnoziarnistości - wielkość charakteryzująca zagęszczalność gruntów niespoistych, określona wg wzoru: U= d 60 /d 10 gdzie: d 60 - średnica oczek sita, przez które przechodzi 60% gruntu, [mm] d 10 - średnica oczek sita, przez które przechodzi 10% gruntu, [mm] Wskaźnik odkształcenia gruntu - wielkość charakteryzująca stan zagęszczenia gruntu, określona wg wzoru: I o = E 2 /E 1 gdzie: E 1 - moduł odkształcenia gruntu oznaczony w pierwszym obciążeniu badanej warstwy zgodnie z PN- S-02205:1998, E 2 - moduł odkształcenia gruntu oznaczony w powtórnym obciążeniu badanej warstwy zgodnie z PN- S-02205: Pozostałe określenia - są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w SST D-M "Wymagania ogólne" Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość wykonywanych robót oraz za ich zgodność z dokumentacją projektową, SST oraz z poleceniami Inżyniera. Ogólne wymagania dotyczące robót podano w SST D-M "Wymagania ogólne". Przed przystąpieniem do wykonania robót ziemnych należy zakończyć wszelkie roboty przygotowawcze. Zakres robót przygotowawczych i wymagania dotyczące ich wykonania określono w SST D Roboty przygotowawcze. 2. MATERIAŁY 2.1. Wymagania ogólne 27

29 Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w SST D-M Wymagania ogólne pkt Podział gruntów Podział gruntów pod względem wysadzinowości podaje tablica 1. Tablica 1. Podział gruntów pod względem wysadzinowości wg PN-S-02205:1998 [4] Lp. Wyszczególnie Jed- Grupy gruntów nie właściwości nostki niewysadzinowe wątpliwe wysadzinowe 1 Rodzaj gruntu rumosz niegliniasty żwir pospółka piasek gruby piasek średni piasek drobny żużel nierozpadowy 2 Zawartość cząstek 0,075 mm 0,02 mm % 15 3 piasek pylasty zwietrzelina gliniasta rumosz gliniasty żwir gliniasty pospółka gliniasta od 15 do 30 od 3 do 10 mało wysadzinowe glina piaszczysta zwięzła, glina zwięzła, glina pylasta zwięzła ił, ił piaszczysty, ił pylasty bardzo wysadzinowe piasek gliniasty pył, pył piaszczysty glina piaszczysta, glina, glina pylasta ił warwowy 3 Kapilarność bierna H kb m 1,0 1,0 1,0 4 Wskaźnik piaskowy WP 35 od 25 do Zasady wykorzystania gruntów Grunty uzyskane przy wykonywaniu wykopów powinny być przez Wykonawcę wykorzystane w maksymalnym stopniu do budowy nasypów. Grunty przydatne do budowy nasypów mogą być wywiezione poza teren budowy tylko wówczas, gdy stanowią nadmiar objętości robót ziemnych lub za zezwoleniem Inżyniera. Jeżeli grunty przydatne, uzyskane przy wykonaniu wykopów, nie będąc nadmiarem objętości robót ziemnych, zostały za zgodą Inżyniera wywiezione przez Wykonawcę poza teren budowy z przeznaczeniem innym niż budowa nasypów lub wykonanie prac objętych kontraktem, Wykonawca jest zobowiązany do dostarczenia równoważnej objętości gruntów przydatnych ze źródeł własnych, zaakceptowanych przez Inżyniera. Grunty i materiały nieprzydatne do budowy nasypów, powinny być wywiezione przez Wykonawcę na odkład. Zapewnienie terenów na odkład należy do obowiązków Zamawiającego, o ile nie określono tego inaczej w kontrakcie. Inżynier może nakazać pozostawienie na terenie budowy gruntów, których czasowa nieprzydatność wynika jedynie z powodu zamarznięcia lub nadmiernej wilgotności. 3. SPRZĘT 3.1. Wymagania ogólne dotyczące sprzętu Wymagania ogólne dotyczące sprzętu podano w SST D-M "Wymagania ogólne" pkt Sprzęt do wykonania robót Wykonawca przystępujący do wykonania robót ziemnych powinien wykazać się możliwością korzystania z następującego sprzętu do: odspajania i wydobywania gruntów (narzędzia mechaniczne, młoty pneumatyczne, zrywarki, koparki, ładowarki, wiertarki mechaniczne itp.), jednoczesnego wydobywania i przemieszczania gruntów (spycharki, zgarniarki, równiarki, urządzenia do hydromechanizacji itp.), transportu mas ziemnych (samochody wywrotki, samochody skrzyniowe, taśmociągi itp.), sprzętu zagęszczającego (walce, ubijaki, płyty wibracyjne itp.). 4. TRANSPORT 4.1. Wymagania ogólne Ogólne wymagania dla transportu podano w SST D-M Wymagania ogólne pkt Transport gruntu

30 Do transportu gruntu na odkład należy stosować samochody samowyładowcze. Wykonawca ma obowiązek zorganizowania transportu z uwzględnieniem wymogów bezpieczeństwa, zarówno w obrębie pasa robót drogowych, jaki poza nim. Środki transportowe poruszające się po drogach poza pasem drogowym powinny spełniać odpowiednie wymagania w zakresie parametrów charakteryzujących pojazdy, w szczególności w odniesieniu do gabarytów i obciążenia na oś. Jakiekolwiek skutki prawne, wynikające z niedotrzymania wymienionych powyżej warunków obciążają Wykonawcę. Zwiększenie odległości transportu ponad wartości zatwierdzone nie może być podstawą roszczeń Wykonawcy, dotyczących dodatkowej zapłaty za transport, o ile zwiększone odległości nie zostały wcześniej zaakceptowane na piśmie przez Inżyniera. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D-M Wymagania ogólne pkt Dokładność wykonania wykopów i nasypów Odchylenie osi korpusu ziemnego, w wykopie lub nasypie, od osi projektowanej nie powinny być większe niż 10cm. Różnica w stosunku do projektowanych rzędnych robót ziemnych nie może przekraczać + 1cm i -3cm. Szerokość górnej powierzchni korpusu nie może różnić się od szerokości projektowanej o więcej niż 10cm, a krawędzie korony drogi nie powinny mieć wyraźnych załamań w planie. Pochylenie skarp nie powinno różnić się od projektowanego o więcej niż 10% jego wartości wyrażonej tangensem kąta. Maksymalne nierówności na powierzchni skarp nie powinny przekraczać 10cm przy pomiarze łatą 3-metrową, albo powinny być spełnione inne wymagania dotyczące nierówności, wynikające ze sposobu umocnienia powierzchni skarpy. W gruntach skalistych wymagania, dotyczące równości powierzchni dna wykopu oraz pochylenia i równości skarp, powinny być określone w dokumentacji projektowej i SST Odwodnienie robót ziemnych Niezależnie od budowy urządzeń stanowiących elementy systemów odwadniających ujętych w projekcie przebudowy urządzeń, Wykonawca powinien wykonać urządzenia, które zapewnią odprowadzenie wód opadowych poza obszar robót ziemnych tak, aby zabezpieczyć grunty przed nawilgoceniem i nawodnieniem. Wykonawca ma obowiązek takiego wykonania robót, aby powierzchniom wykopów i nasypów nadać w całym okresie trwania robót spadki poprzeczne i podłużne zapewniające prawidłowe odwodnienie. Jeśli wskutek zaniedbania Wykonawcy grunty ulegną nawodnieniu, które spowoduje ich długotrwałą nieprzydatność, Wykonawca ma obowiązek usunięcia tych gruntów i zastąpienie ich gruntami przydatnymi na własny koszt bez jakichkolwiek dodatkowych opłat ze strony Zamawiającego za te czynności, jak również za dowieziony grunt. Odprowadzenie wód do istniejących zbiorników naturalnych i urządzeń odwadniających musi być poprzedzone uzgodnienie z odpowiednimi władzami Odwodnienie wykopów Technologia wykonania wykopu musi umożliwiać jego prawidłowe odwodnienie w całym okresie trwania robót ziemnych. Wykonanie wykopów powinno postępować w kierunku podnoszenia się niwelety. W czasie robót ziemnych należy zachować odpowiedni spadek podłużny i nadać przekrojom poprzecznym spadki, umożliwiające szybki odpływ wód z wykopu. O ile w dokumentacji projektowej nie zawarto innego wymagania, spadek poprzeczny nie powinien być mniejszy niż 4% w przypadku gruntów spoistych i nie mniejszy niż 2% w przypadku gruntów niespoistych. Należy uwzględnić ewentualny wpływ kolejności i sposobu odspajania gruntów oraz terminów wykonywania innych robót na spełnienie wymagań dotyczących prawidłowego odwodnienia wykopu w czasie postępu robót ziemnych. Źródła wody, odsłonięte przy wykonywaniu wykopów, należy ująć w rowy i /lub dreny. Wody opadowe i gruntowe należy odprowadzić poza teren pasa robót ziemnych Rowy Rowy boczne oraz rowy stokowe powinny być wykonane zgodnie z dokumentacją projektową i SST. Szerokość dna i głębokość rowu nie mogą różnić się od wymiarów projektowanych o więcej niż 5cm. Dokładność wykonania skarp rowów powinna być zgodna z określoną dla skarp wykopów w odpowiedniej SST. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Zasady ogólne kontroli jakości robót Kontrola jakości robót powinna być przeprowadzona zgodnie z zasadami ogólnymi podanymi w SST D-M Badania i pomiary w czasie wykonywania robót ziemnych Sprawdzenie odwodnienia Sprawdzenie odwodnienia korpusu ziemnego polega na kontroli zgodności z wymaganiami specyfikacji określonymi w pkcie 5 oraz z dokumentacją projektową. 29

31 Szczególną uwagę należy zwrócić na: - właściwe ujęcie i odprowadzenie wód opadowych, - właściwe ujęcie i odprowadzenie wysięków wodnych Sprawdzenie jakości wykonania robót Czynności wchodzące w zakres sprawdzenia jakości wykonania robót określono w pkcie 6 odpowiednich SST Badania do odbioru korpusu ziemnego Częstotliwość oraz zakres badań i pomiarów Częstotliwość oraz zakres badań i pomiarów do odbioru korpusu ziemnego podaje tablica 2. Tablica 2. Częstotliwość oraz zakres badań i pomiarów wykonanych robót ziemnych Lp. Badana cecha Minimalna częstotliwość badań i pomiarów 1 Pomiar szerokości korpusu ziemnego Pomiar taśmą, szablonem, łatą o długości 3 m i poziomicą lub 2 Pomiar szerokości dna rowów 3 Pomiar rzędnych powierzchni korpusu ziemnego 4 Pomiar pochylenia skarp 5 Pomiar równości powierzchni korpusu 6 Pomiar równości skarp 7 Pomiar spadku podłużnego powierzchni korpusu lub dna rowu niwelatorem, w odstępach co 200m na prostych, w punktach głównych łuku, co 100m na łukach o R 100m co 50m na łukach o R 100m oraz w miejscach, które budzą wątpliwości Pomiar niwelatorem rzędnych w odstępach co 200m oraz w punktach wątpliwych 8 Badanie zagęszczenia gruntu Wskaźnik zagęszczenia określać dla każdej ułożonej warstwy lecz nie rzadziej niż w trzech punktach na 1000m 2 warstwy Szerokość korpusu ziemnego Szerokość korpusu ziemnego nie może różnić się od szerokości projektowanej o więcej niż 10cm Szerokość dna rowów Szerokość dna rowów nie może różnić się od szerokości projektowanej o więcej niż 5cm Rzędne korony korpusu ziemnego Rzędne korony korpusu ziemnego nie mogą różnić się od rzędnych projektowanych o więcej niż -3cm lub +1cm Pochylenie skarp Pochylenie skarp nie może różnić się od pochylenia projektowanego o więcej niż 10% wartości pochylenia wyrażonego tangensem kąta Równość korony korpusu Nierówności powierzchni korpusu ziemnego mierzone łatą 3-metrową, nie mogą przekraczać 3cm Równość skarp Nierówności skarp, mierzone łatą 3-metrową, nie mogą przekraczać 10cm Spadek podłużny korony korpusu lub dna rowu Spadek podłużny powierzchni korpusu ziemnego lub dna rowu, sprawdzony przez pomiar niwelatorem rzędnych wysokościowych, nie może dawać różnic, w stosunku do rzędnych projektowanych, większych niż -3cm lub +1cm Zagęszczenie gruntu Wskaźnik zagęszczenia gruntu określony zgodnie z BN-77/ [9] powinien być zgodny z założonym dla odpowiedniej kategorii ruchu. W przypadku gruntów dla których nie można określić wskaźnika zagęszczenia należy określić wskaźnik odkształcenia I 0, zgodnie z normą PN-S-02205:1998 [4] Zasady postępowania z wadliwie wykonanymi robotami Wszystkie materiały nie spełniające wymagań podanych w odpowiednich punktach specyfikacji, zostaną odrzucone. Jeśli materiały nie spełniające wymagań zostaną wbudowane lub zastosowane, to na polecenie Inżyniera Wykonawca wymieni je na właściwe, na własny koszt. Wszystkie roboty, które wykazują większe odchylenia cech od określonych w punktach 5 i 6 specyfikacji powinny być ponownie wykonane przez Wykonawcę na jego koszt. Na pisemne wystąpienie Wykonawcy, Inżynier może uznać wadę za nie mającą zasadniczego wpływu na cechy eksploatacyjne drogi i ustali zakres i wielkość potrąceń za obniżoną jakość. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D-M Wymagania ogólne pkt Obmiar robót ziemnych Jednostką obmiarową jest m 3 (metr sześcienny) wykonanych robót ziemnych. 30

32 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót podano w SST D-M Wymagania ogólne pkt 8. Roboty ziemne uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstaw płatności Ogólne ustalenia dotyczące podstaw płatności podano w SST D-M "Wymagania ogólne" p. 9. Zakres czynności objętych ceną jednostkową podano w odpowiednich SST pkt PRZEPISY ZWIĄZANE Normy 1. PN-B-02480:1986 Grunty budowlane. Określenia. Symbole. Podział i opis gruntów 2. PN-B-04481:1988 Grunty budowlane. Badania próbek gruntów 3. PN-B-04493:1960 Grunty budowlane. Oznaczanie kapilarności biernej 4. PN-S-02205:1998 Drogi samochodowe. Roboty ziemne. Wymagania i badania 5. PN-ISO10318:1993 Geotekstylia Terminologia 6. PN-EN-963:1999 Geotekstylia i wyroby pokrewne 7. BN-64/ Drogi samochodowe. Oznaczenie wskaźnika piaskowego 8. BN-64/ Drogi samochodowe. Oznaczenie modułu odkształcenia nawierzchni podatnych i podłoża przez obciążenie płytą 9. BN-77/ Oznaczenie wskaźnika zagęszczenia gruntu Inne dokumenty 10. Wykonanie i odbiór robót ziemnych dla dróg szybkiego ruchu, IBDiM, Warszawa Instrukcja badań podłoża gruntowego budowli drogowych i mostowych, GDDP,Warszawa Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych, IBDiM, Warszawa Wytyczne wzmacniania podłoża gruntowego w budownictwie drogowym, IBDiM, Warszawa

33 D Wykonanie wykopów 1. WSTĘP 1.1. Przedmiot specyfikacji technicznej (SST) Przedmiotem niniejszej SST są wymagania dotyczące wykonania i odbioru liniowych robót ziemnych Zakres stosowania SST SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w p Zakres robót ujętych w SST Ustalenia zawarte w niniejszej SST dotyczą prowadzenia robót ziemnych w czasie budowy drogi i obejmują wykonanie wykopów w gruntach nieskalistych Określenia podstawowe Budowla ziemna - budowla wykonana w gruncie lub z gruntu albo rozdrobnionych odpadów przemysłowych, spełniająca warunki stateczności i odwodnienia Korpus drogowy - nasyp lub ta część wykopu, która jest ograniczona koroną drogi i skarpami rowów Wysokość nasypu lub głębokość wykopu - różnica rzędnej terenu i rzędnej robót ziemnych, wyznaczonych w osi nasypu lub wykopu Ukop - miejsce pozyskania gruntu do wykonania nasypów, położone poza pasem robót ziemnych, jednak w obrębie pasa robót drogowych Dokop - miejsce pozyskania gruntu do wykonania nasypów, położone poza pasem robót drogowych Odkład - miejsce wbudowania lub składowania (odwiezienia) gruntów pozyskanych w czasie wykonywania wykopów, a nie wykorzystanych do budowy nasypów oraz innych prac związanych z trasą drogową Wskaźnik zagęszczenia gruntu - wielkość charakteryzująca stan zagęszczenia gruntu, określona wg wzoru: I s = P d /P ds gdzie: - gęstość objętościowa szkieletu zagęszczonego gruntu, [Mg/m3] P d P ds - maksymalna gęstość objętościowa szkieletu gruntowego przy wilgotności optymalnej, zgodnie z PN-B :1988, służąca do oceny zagęszczenia gruntu w robotach ziemnych, (Mg/m 3 ) Wskaźnik różnoziarnistości - wielkość charakteryzująca zagęszczalność gruntów niespoistych, określona wg wzoru: U= d 60 /d 10 gdzie: d 60 - średnica oczek sita, przez które przechodzi 60% gruntu, [mm] d 10 - średnica oczek sita, przez które przechodzi 10% gruntu, [mm] Pozostałe określenia - są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w SST D-M "Wymagania ogólne" Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość wykonywanych robót oraz za ich zgodność z dokumentacją projektową, SST oraz z poleceniami Inżyniera. Ogólne wymagania dotyczące robót podano w SST D-M "Wymagania ogólne". Przed przystąpieniem do wykonania robót ziemnych należy zakończyć wszelkie roboty przygotowawcze. Zakres robót przygotowawczych i wymagania dotyczące ich wykonania określono w SST D Roboty przygotowawcze. 2. MATERIAŁY 2.1. Wymagania ogólne Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w SST D-M Wymagania ogólne pkt Zasady wykorzystania gruntów Grunty uzyskane przy wykonywaniu wykopów powinny być przez Wykonawcę wykorzystane w maksymalnym stopniu do budowy nasypów. Grunty przydatne do budowy nasypów mogą być wywiezione poza teren budowy tylko wówczas, gdy stanowią nadmiar objętości robót ziemnych i za zezwoleniem Inżyniera. Za grunty przydatne należy uznać jedynie grunty określone w ST D Wykonanie nasypów w Tablicy 1. Jeżeli grunty przydatne, uzyskane przy wykonaniu wykopów, nie będąc nadmiarem objętości robót ziemnych, zostały za zgodą Inżyniera wywiezione przez Wykonawcę poza teren budowy z przeznaczeniem innym niż budowa nasypów lub wykonanie prac objętych kontraktem, Wykonawca jest zobowiązany do dostarczenia równoważnej objętości gruntów przydatnych ze źródeł własnych, zaakceptowanych przez Inżyniera. 32

34 Grunty i materiały nieprzydatne do budowy nasypów, powinny być wywiezione przez Wykonawcę na odkład. Zapewnienie terenów na odkład należy do obowiązków Zamawiającego, o ile nie określono tego inaczej w kontrakcie. Inżynier może nakazać pozostawienie na terenie budowy gruntów, których czasowa nieprzydatność wynika jedynie z powodu zamarznięcia lub nadmiernej wilgotności. 3. SPRZĘT 3.1. Wymagania ogólne dotyczące sprzętu Wymagania ogólne dotyczące sprzętu podano w SST D-M "Wymagania ogólne" pkt Sprzęt do wykonania robót Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na właściwości gruntu zarówno w miejscu jego naturalnego zalegania jak też w czasie odspajania, transportu, wbudowania i zagęszczania. Sprzęt używany w robotach ziemnych powinien być zgodny z ofertą Wykonawcy i uzyskać akceptację Inżyniera. Wykonawca powinien wykonywać roboty ziemne przy użyciu potrzebnej liczby maszyn o odpowiedniej wydajności. Powinny one gwarantować przeprowadzenie robót zgodnie z zasadami określonymi w dokumentacji projektowej i wymaganiami niniejszej specyfikacji technicznej. Sprzęt powinien być stale utrzymywany w dobrym stanie technicznym. Wykonawca powinien również dysponować sprawnym sprzętem rezerwowym, umożliwiającym prowadzenie robót w przypadku awarii sprzętu podstawowego. Inżynier poleci usunąć z placu budowy sprzęt nie odpowiadający warunkom kontraktu i wymaganiom sformułowanym w dokumentacji projektowej oraz specyfikacji technicznej. Do zagęszczania powinien być używany sprzęt określony przez Wykonawcę w PZJ i zaakceptowany przez Inżyniera. 4. TRANSPORT 4.1. Wymagania ogólne Ogólne wymagania dla transportu podano w SST D-M Wymagania ogólne pkt Transport gruntu Do transportu gruntu na odkład należy stosować samochody samowyładowcze. Wykonawca ma obowiązek zorganizowania transportu z uwzględnieniem wymogów bezpieczeństwa, zarówno w obrębie pasa robót drogowych, jaki poza nim. Środki transportowe poruszające się po drogach poza pasem drogowym powinny spełniać odpowiednie wymagania w zakresie parametrów charakteryzujących pojazdy, w szczególności w odniesieniu do gabarytów i obciążenia na oś. Jakiekolwiek skutki prawne, wynikające z niedotrzymania wymienionych powyżej warunków obciążają Wykonawcę. Zwiększenie odległości transportu ponad wartości zatwierdzone nie może być podstawą roszczeń Wykonawcy, dotyczących dodatkowej zapłaty za transport, o ile zwiększone odległości nie zostały wcześniej zaakceptowane na piśmie przez Inżyniera. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D-M Wymagania ogólne pkt Odwodnienie robót ziemnych Odwodnienie pasa robót ziemnych Niezależnie od budowy urządzeń stanowiących elementy systemów odwadniających ujętych w projekcie przebudowy urządzeń, Wykonawca powinien wykonać urządzenia, które zapewnią odprowadzenie wód opadowych poza obszar robót ziemnych tak, aby zabezpieczyć grunty przed nawilgoceniem i nawodnieniem. Wykonawca ma obowiązek takiego wykonania robót, aby powierzchniom wykopów i nasypów nadać w całym okresie trwania robót spadki poprzeczne i podłużne zapewniające prawidłowe odwodnienie. Jeśli wskutek zaniedbania Wykonawcy grunty ulegną nawodnieniu, które spowoduje ich długotrwałą nieprzydatność, Wykonawca ma obowiązek usunięcia tych gruntów i zastąpienie ich gruntami przydatnymi na własny koszt bez jakichkolwiek dodatkowych opłat ze strony Zamawiającego za te czynności, jak również za dowieziony grunt. Odprowadzenie wód do istniejących zbiorników naturalnych i urządzeń odwadniających musi być poprzedzone uzgodnienie z odpowiednimi władzami. Wody opadowe i gruntowe należy odprowadzić poza teren pasa robót ziemnych Wykopy w gruntach nieskalistych Zasady prowadzenia robót Wykopy należy wykonać z zachowaniem wymagań dotyczących dokładności, określonych w p

35 Sposób wykonania skarp wykopów powinien gwarantować ich stateczność w całym okresie prowadzenia robót, a naprawa uszkodzeń, wynikających z nieprawidłowego ukształtowania skarp wykopu, ich podcięcia lub innych odstępstw od dokumentacji projektowej obciąża Wykonawcę robót ziemnych. Wykonawca powinien wykonywać wykopy w taki sposób, aby grunty o różnym stopniu przydatności do budowy nasypów były odspajane oddzielnie, w sposób uniemożliwiający ich wymieszanie. Odstępstwo od powyższego wymagania, uzasadnione skomplikowanym układem warstw geotechnicznych, wymaga zgody Inżyniera (Inspektora Nadzoru). Odspojone grunty przydatne do wykonania nasypów powinny być bezpośrednio wbudowane w nasyp lub przewiezione na odkład. O ile Inżynier (Inspektor Nadzoru) dopuści czasowe składowanie odspojonych gruntów, należy je odpowiednio zabezpieczyć przed nadmiernym zawilgoceniem. Jeżeli grunt jest zamarznięty nie należy odspajać go do głębokości około 0,5 metra powyżej projektowanych rzędnych robót ziemnych Wymagania dotyczące zagęszczenia Zagęszczenie gruntu w wykopach i miejscach zerowych robót ziemnych powinno spełniać wymagania, dotyczące minimalnej wartości wskaźnika zagęszczenia Is 1,00. Jeżeli grunty rodzime w wykopach i miejscach zerowych nie mają wymaganego wskaźnika zagęszczenia, to przed ułożeniem konstrukcji nawierzchni należy je dogęścić do wymaganej wartości Is. Jeżeli wymagane wartości wskaźnika zagęszczenia nie mogą być osiągnięte przez bezpośrednie zagęszczenie gruntów rodzimych, to należy podjąć środki w celu ulepszenia gruntów podłoża, umożliwiające uzyskanie wymaganych wartości wskaźnika zagęszczenia. Możliwe do zastosowania środki, proponuje Wykonawca i przedstawia do akceptacji Inżynierowi. Dla kontroli zagęszczenia na podstawie porównania pierwotnego i wtórnego modułu odkształcenia, wymagania są następujące: dla gruntów niespoistych Io < 2,2, moduł wtórny E2 >= 60 MPa (grunty niespoiste). Dopuszcza się za zgodą Inżyniera wyznaczanie modułu wtórnego E2 z badań wykonanych metodą płyty obciążanej dynamicznie Ruch budowlany Nie należy dopuszczać do ruchu budowlanego po dnie wykopu, o ile grubość warstwy gruntu (nadkładu) powyżej rzędnych robót ziemnych jest mniejsza niż 0,3 m. Z chwilą przystąpienia do ostatecznego profilowania dna wykopu dopuszcza się po nim jedynie ruch maszyn wykonujących tę czynność budowlaną. Może odbywać się jedynie sporadyczny ruch pojazdów, które nie spowodują uszkodzeń powierzchni korpusu. Naprawa uszkodzeń powierzchni robót ziemnych, wynikających z niedotrzymania podanych powyżej warunków obciąża Wykonawcę robót ziemnych Dokładność wykonania wykopów Odchylenie osi korpusu ziemnego w wykopie od osi projektowanej nie może przekraczać +1cm i 3cm. Szerokość korpusu nie może się różnić od szerokości projektowanej o więcej niż 10cm, a krawędzie dna wykopu nie powinny mieć wyraźnych załamań. Pochylenie skarp nie może się różnić od projektowanego o więcej niż 10% jego wartości wyrażonej tangensem kąta. Maksymalna głębokość wklęśnięć na powierzchni skarp wykopu nie może przekraczać 10cm przy pomiarze łatą 3 metrową, albo powinny być spełnione inne wymagania dotyczące równości, wynikające ze sposobu umocnienia powierzchni skarp lub określone przez Inżyniera Odkłady Warunki ogólne Odkład stanowi nadmiar objętości gruntów w stosunku do objętości gruntów przewidzianych do wbudowania Lokalizacja odkładu Jeżeli pozwalają na to właściwości materiałów przeznaczonych do przewiezienia na odkład, materiały te powinny być w razie możliwości wykorzystane do wyrównania terenu, zasypania dołów i sztucznych wyrobisk oraz do ewentualnego poszerzenia nasypów lub na odkład. Roboty powinny być wykonane zgodnie ze wskazówkami Inżyniera. Lokalizacja odkładu powinna być wskazana przez Inżyniera. Jeżeli miejsce odkładu zostało wybrane przez Wykonawcę, musi ono być zaakceptowane przez Inżyniera. Niezależnie od tego Wykonawca musi uzyskać zgodę właściciela terenu. Jeżeli nie określono inaczej, należy przestrzegać ustaleń podanych w normie BN-72/8932-0l, to znaczy odkład powinien być uformowany w pryzmę o wysokości 1,5m, pochyleniu skarp 1:1,5 i spadku korony od 2 do 5%. Odkłady powinny być ukształtowane, aby harmonizowały z otaczającym terenem. Powierzchnie odkładów powinny być obsiane trawą, obsadzone krzewami lub drzewami albo przeznaczone na użytki rolne lub leśne. 34

36 Odspajanie materiału przewidzianego do przewiezienia na odkład powinno być przerwane o ile warunki atmosferyczne lub inne przyczyny uniemożliwiają jego wbudowanie zgodnie z wymaganiami sformułowanymi w SST lub podanymi przez Inżyniera. Jeżeli wskutek pochopnego przewiezienia gruntu na odkład przez Wykonawcę zajdzie konieczność dowiezienia gruntu do wykonania nasypów, to koszt tych czynności w całości obciąża Wykonawcę. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Zasady ogólne kontroli jakości robót Kontrola jakości robót powinna być przeprowadzona zgodnie z zasadami ogólnymi podanymi w SST D-M Przed przystąpieniem do robót ziemnych Wykonawca powinien sprawdzić prawidłowość wykonania robót pomiarowych i przygotowawczych. W czasie robót ziemnych Wykonawca powinien prowadzić systematyczne badania kontrolne i dostarczać kopie ich wyników do Inżyniera. Badania kontrolne Wykonawca powinien wykonać w zakresie i z częstotliwością gwarantującą zachowanie wymagań dotyczących jakości robót. Inżynier może pobierać próbki gruntów oraz materiałów i prowadzić badania niezależnie od Wykonawcy, na swój koszt. Jeżeli wyniki niezależnych badań wykażą, że wyniki badań Wykonawcy są niewiarygodne, to Inżynier może polecić Wykonawcy lub niezależnemu laboratorium przeprowadzenie powtórnych lub dodatkowych badań albo może opierać się wyłącznie na własnych badaniach przy ocenie zgodności robót z niniejszymi specyfikacjami. Całkowite koszty takich powtórnych lub dodatkowych badań i pobierania próbek zostaną poniesione przez Wykonawcę Badania i pomiary w czasie wykonywania robót ziemnych Dokumenty kontrolne Wyniki badań i pomiarów kontrolnych w czasie wykonywania robót ziemnych należy wpisywać do: - dziennika laboratorium Wykonawcy - dziennika budowy - protokołów odbiorów robót zanikających lub ulegających zakryciu Sprawdzenie odwodnienia Sprawdzenie odwodnienia korpusu ziemnego polega na kontroli zgodności z wymaganiami specyfikacji określonymi w punkcie 5 oraz z dokumentacją projektową. Szczególną uwagę należy zwrócić na: - właściwe ujęcie i odprowadzenie wód opadowych - właściwe ujęcie i odprowadzenie wysięków wodnych Sprawdzenie jakości wykonania wykopów Sprawdzenie wykonania jakości wykopów polega na kontrolowaniu zgodności z wymaganiami określonymi w niniejszej specyfikacji oraz w dokumentacji projektowej. W czasie kontroli szczególną uwagę należy zwrócić na: a./ odspajanie gruntów w sposób nie pogarszający ich właściwości, b./ zapewnienie stateczności skarp, c./ odwodnienie wykopów w czasie wykonywania robót i po ich wykonaniu, d./ dokładność wykonania wykopów (usytuowanie i wykończenie), e./ zagęszczenie górnej strefy korpusu w wykopie według wymagań określonych w p Sprawdzenie jakości wykonania odkładu Sprawdzenie wykonania odkładu polega na sprawdzeniu zgodności z wymaganiami określonymi w p.2. oraz 5. Niniejszej specyfikacji i w dokumentacji projektowej. Szczególną uwagę należy zwrócić na: a./ prawidłowość usytuowania i kształt geometryczny odkładu b./ odpowiednie wbudowanie gruntu c./ właściwe zagospodarowanie (rekultywację) odkładu 6.3. Badania w czasie odbioru korpusu ziemnego Cel i zakres badań Badanie mają na celu sprawdzenie czy wszystkie elementy korpusu ziemnego zostały wykonane zgodnie z dokumentacją projektową, SST oraz wskazówkami Inżyniera. Sprawdzenia dokonuje Inżynier na podstawie dokumentów kontrolnych prowadzonych w czasie wykonywania robót ziemnych oraz wyrywkowych badań wykonanych w wybranych losowo punktach po zakończeniu budowy korpusu ziemnego. W zakres badań w czasie odbioru korpusu ziemnego wchodzi sprawdzenie: a./ dokumentów kontrolnych b./ przekroju poprzecznego i szerokości korony korpusu ziemnego c./ spadków podłużnych korpusu i rowów d./ zagęszczenia gruntów 35

37 e./ wykonania i umocnienia skarp f./ odwodnienia Pomiary w czasie odbioru powinny być przeprowadzone przez Wykonawcę w obecności Inżyniera Sprawdzenie dokumentów kontrolnych Sprawdzenie dokumentów kontrolnych dotyczy: a./ oznaczeń laboratoryjnych i ewentualnych, wynikających stąd, zmian technologicznych w stosunku do dokumentacji projektowej, b./ dzienników budowy, c./ dziennik laboratorium Wykonawcy, d./ protokołów odbiorów robót zanikających i ulegających zakryciu. Do odbioru Wykonawca powinien przedstawić wszystkie dokumenty z bieżącej kontroli jakości robót. Ponadto Wykonawca powinien przygotować i przedstawić tabelaryczne zestawienie wartości wskaźnika zagęszczenia lub pierwotnego i wtórnego modułu odkształcenia oraz stosunek wtórnego modułu odkształcenia do pierwotnego modułu odkształcenia, wraz z wartościami średnimi tych cech dla całego odbieranego odcinka. Zestawienia powinny zawierać daty badań i miejsca pobierania próbek Sprawdzenie przekroju poprzecznego i szerokości korpusu ziemnego Sprawdzenie przeprowadza się z zastosowaniem taśmy, szablonu, łaty o długości 3 metrów i poziomicy, w odstępach co 200 metrów na prostych, co 100 metrów na łukach o promieniu większym lub równym 100m, co 50 metrów na łukach o promieniu mniejszym niż 100 m, a także w miejscach, które budzą wątpliwości. Stwierdzone w czasie kontroli odchylenia od dokumentacji projektowej nie mogą przekraczać określonych poniżej wartości dopuszczalnych : - pomiar szerokości korpusu ziemnego 10cm - pomiar szerokości dna rowów 5cm - pomiar głębokości rowów 5cm - pomiar rzędnych korony korpusu ziemnego +1cm i -3cm - pomiar pochylenia skarp 10% wartości pochylenia wyrażonego tangensem kąta Nierówności stwierdzone w czasie kontroli równości płaszczyzn łatą nie mogą przekraczać określonych poniżej wartości dopuszczalnych: - pomiar równości korony korpusu 3cm - pomiar równości skarp 10cm Sprawdzenie spadków podłużnych trasy drogowej Kontrolę spadków podłużnych należy oprzeć na ocenie rzędnych wysokościowych korony korpusu oraz rowów. Odchylenie rzędnych od rzędnych projektowanych nie powinno być większe niż +1cm i -3cm Sprawdzenie zagęszczenia i nośności gruntów Sprawdzenie przeprowadza się na podstawie wyników podanych w dokumentach kontrolnych oraz przez przeprowadzenie wyrywkowych badań bezpośrednich. Badania zagęszczenia wg normy BN-77/ wykonywane w czasie odbioru przeprowadza się w górnych warstwach korpusu ziemnego do głębokości około 1.0 metra poniżej jego korony, a w dolnych warstwach, tylko w przypadku gdy zachodzą wątpliwości co do właściwego zagęszczenia gruntu w tych warstwach. Kontrolę w zagęszczenia gruntów w górnej warstwie korpusu ziemnego przeprowadza się według metod podanych w p.5. Zagęszczenie gruntów na ocenianym odcinku uznaje się za zgodne z wymaganiami jeśli spełniony jest jeden z warunków: a) w przypadku liczby pomiarów Is mniejszej od 10 wszystkie wyniki są nie mniejsze od wartości wymaganej; b) w przypadku liczby pomiarów co najmniej 10 wartość średnia wskaźnika zagęszczenia I s jest nie mniejsza od wartości wymaganej, a współczynnik zmienności z s wskaźnika zagęszczenia I s nie przekracza 2,5%; c) w przypadku liczby pomiarów co najmniej 10, gdy współczynnik zmienności z s wskaźnika zagęszczenia I s okaże się większy od 2,5%, wartość średnia wskaźnika zagęszczenia I s jest większa od wymaganej co najmniej o 60% odchylenia standardowego s s ; Dla gruntów dla których trudno ustalić I s badanie zagęszczenia można oprzeć na metodzie wskaźnika odkształcenia I 0 = E 2 /E wg PN-S załącznik B. Częstotliwość badań wskaźnika zagęszczenia I s lub wskaźnika odkształcenia I 0 powinna wynosić minimum jeden raz w trzech punktach na każde 5000m 2 zagęszczanej warstwy oraz dodatkowo w miejscach wskazanych przez nadzór. Dodatkowo można sprawdzić nośność warstwy gruntu na powierzchni robót ziemnych na podstawie pomiaru wtórnego modułu odkształcenia E 2 zgodnie z PN-02205:1998, załącznik B. Wymagane wartości wtórnego modułu odkształcenia powinny wynosić: E 2 60 MPa, w przypadku występowania w podłożu gruntów niespoistych, Częstotliwość badań wtórnego modułu odkształcenia E 2 sprawdzanej warstwy powinna być powinna być nie mniejsza niż jeden raz w trzech punktach na 2000 m 2 powierzchni a dodatkowo w miejscach wskazanych przez 36

38 nadzór. Nośność jest wystarczająca, jeśli wszystkie wartości wtórnego modułu odkształcenia E 2 spełnia podane wyżej wymagania Sprawdzenie odwodnienia Sprawdzenie przeprowadza się na podstawie dokumentów kontrolnych prowadzonych w czasie budowy, oceny wizualnej oraz pomiarów według p i porównania zgodności wykonanych elementów odwodnienia z dokumentacją. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D-M "Wymagania ogólne" pkt Jednostka obmiarowa Jednostką obmiarową robót związanych z wykonaniem robót ziemnych jest metr sześcienny [m 3 ]. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Poszczególne elementy robót ziemnych jako ulegające zakryciu podlegają odbiorom robót zanikających a cały korpus drogowy odbiorom: częściowemu i końcowemu według zasad podanych w SST D-M "Wymagania ogólne" pkt Odbiór robót Roboty ziemne uznaje się za wykonane zgodnie z dokumentacją projektową, jeżeli wszystkie wyniki badań przeprowadzonych przy odbiorach okazały się zgodne z wymaganiami. W przypadku gdyby wykonanie choć jednego elementu robót ziemnych okazało się niezgodne z wymaganiami, roboty ziemne uznaje się za niezgodne z dokumentacją projektową. W tym przypadku Wykonawca robót zobowiązany jest doprowadzić roboty do zgodności z wymaganiami i przedstawić je do ponownego odbioru. Dodatkowe roboty w opisanej wyżej sytuacji nie podlegają zapłacie. 9. PODSTAWA PŁATNOŚCI 9.1. Ustalenia ogólne dotyczące płatności Ustalenia ogólne dotyczące podstawy płatności podano w SST D Wymagania ogólne pkt Cena jednostki obmiarowej Cena 1 metra sześciennego [m 3 ] wykonania wykopów obejmuje: - prace pomiarowe, - wykonanie wykopów z transportem urobku w nasyp lub na odkład, - profilowanie dna wykopu, rowów, skarp zgodnie z dokumentacją projektową, - zagęszczenie powierzchni wykopu do wielkości podanej w SST, - przeprowadzenie wymaganych pomiarów i badań laboratoryjnych, - rozplantowanie urobku na odkładzie z nadaniem odpowiedniej formy zgodnie ze wskazaniem Inżyniera, - odwodnienie wykopu na czas jego wykonania, - wykonanie, a następnie rozebranie dróg dojazdowych, - rekultywacje terenu. 10. PRZEPISY ZWIĄZANE 1./ PN-86/B Grunty budowlane. Określenia. Symbole. Podział i opis gruntów. 2./ PN-81/B Grunty budowlane. Badania polowe. 3./ PN-88/B Grunty budowlane. Badania próbek gruntów. 4./ PN-60/B Grunty budowlane. Oznaczanie kapilarności biernej. 5./ PN-S Drogi samochodowe. Roboty ziemne. Wymagania i badania. 6./ BN-64/ Drogi samochodowe. Oznaczenie wskaźnika piaskowego. 7./ BN-64/ Drogi samochodowe. Oznaczanie modułu odkształcenia nawierzchni i podłoża przez obciążenie płytą. 8./ BN-75/ Drogi samochodowe. Pobieranie próbek gruntów do celów drogowych i lotniskowych. 9./ BN-70/ Drogi samochodowe. Oznaczanie wskaźnika nośności gruntu jako podłoża nawierzchni podatnych. 10./ BN-77/ Drogi samochodowe. Oznaczanie wskaźnika zagęszczenia gruntu. 37

39 D Wykonanie nasypów 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej SST są wymagania dotyczące wykonania i odbioru robót związanych z budową nasypów Zakres stosowania SST SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w p Zakres robót ujętych w SST Ustalenia zawarte w niniejszej SST dotyczą wykonania nasypu Określenia podstawowe Wszystkie określenia - są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w SST D "Wymagania ogólne" Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w SST D-M "Wymagania ogólne". 2. MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w SST D pkt Grunty i materiały do nasypów Grunty i materiały dopuszczone do budowy nasypów powinny spełniać wymagania określone w PN-S :1998. Grunty i materiały do budowy nasypów podaje tablica 1. 38

40 Tablica 1. Przydatność gruntów do wykonywania budowli ziemnych wg PN-S Przeznacze nie Przydatne Na dolne warstwy nasypów poniżej strefy wskaźniku przemarzania Na górne warstwy nasypów w strefie przemarzania W wykopach i miejscach zerowych do głębokości przemarzania 1. Rozdrobnione grunty skaliste twarde oraz grunty kamieniste, zwietrzelinowe, rumosze i otoczaki 2. Żwiry i pospółki, również gliniaste 3. Piaski grubo, średnio i drobnoziarniste, naturalne i łamane 4. Piaski gliniaste z domieszką frakcji żwirowokamienistej (morenowe) o różnoziarnistości U Żużle wielkopiecowe i inne metalurgiczne ze starych zwałów (powyżej 5 lat) 6. Łupki przywęgłowe przepalone 7. Wysiewki kamienne o zawartości frakcji iłowej poniżej 2% 1. Żwiry i pospółki 2. Piaski grubo i średnioziarniste 3. Iłołupki przywęglowe przepalone zawierające mniej niż 15% ziarn mniejszych od 0,075 mm 4. Wysiewki kamienne o uziarnieniu odpowiadającym pospółkom lub żwirom Grunty niewysadzinowe Przydatne z zastrzeżeniami 1. Rozdrobnione grunty skaliste miękkie 2. Zwietrzeliny i rumosze gliniaste 3. Piaski pylaste, piaski gliniaste, pyły piaszczyste i pyły 4. Piaski próchniczne, z wyjątkiem pylastych piasków próchnicznych 5. Gliny piaszczyste, gliny i gliny pylaste oraz inne o w L 35% 6. Gliny piaszczyste zwięzłe, gliny zwięzłe i gliny pylaste zwięzłe oraz inne grunty o granicy płynności w L od 35 do 60% 7. Wysiewki kamienne gliniaste o zawartości frakcji iłowej ponad 2% 8. Żużle wielkopiecowe i inne metalurgiczne z nowego studzenia (do 5 lat) 9. Iłołupki przywęglowe nieprzepalone 10. Popioły lotne i mieszaniny popiołowo-żużlowe 1. Żwiry i pospółki gliniaste 2. Piaski pylaste i gliniaste 3. Pyły piaszczyste i pyły 4. Gliny o granicy płynności mniejszej niż 35% 5. Mieszaniny popiołowożużlowe z węgla kamiennego 6. Wysiewki kamienne gliniaste o zawartości frakcji iłowej 2% 7. Żużle wielkopiecowe i inne metalurgiczne 8. Piaski drobnoziarniste Grunty wątpliwe i wysadzinowe Treść zastrzeżenia - gdy pory w gruncie skalistym będą wypełnione gruntem lub materiałem drobnoziarnistym - gdy będą wbudowane w miejsca suche lub zabezpieczone od wód gruntowych i powierzchniowych - do nasypów nie wyższych niż 3 m, zabezpieczonych przed zawilgoceniem - w miejscach suchych lub przejściowo zawilgoconych - do nasypów nie wyższych niż 3 m: zabezpieczonych przed zawilgoceniem lub po ulepszeniu spoiwami - gdy zwierciadło wody gruntowej znajduje się na głębokości większej od kapilarności biernej gruntu podłoża - o ograniczonej podatności na rozpad - łączne straty masy do 5% - gdy wolne przestrzenie zostaną wypełnione materiałem drobnoziarnistym - gdy zalegają w miejscach suchych lub są izolowane od wody - pod warunkiem ulepszenia tych gruntów spoiwami, takimi jak: cement, wapno, aktywne popioły itp. - drobnoziarniste i nierozpadowe: straty masy do 1% - o wskaźniku nośności w noś 10 - gdy są ulepszane spoiwami (cementem, wapnem, aktywnymi popiołami itp.) 3. SPRZĘT 3.1. Wymagania ogólne dotyczące sprzętu Wymagania ogólne dotyczące sprzętu podano w SST D-M pkt Dobór sprzętu zagęszczającego W tablicy 2 podano, dla różnych rodzajów gruntów, orientacyjne dane przy doborze sprzętu zagęszczającego. Sprzęt do zagęszczania powinien być zatwierdzony przez Inżyniera. 39

41 Tablica 2. Orientacyjne dane przy doborze sprzętu zagęszczającego Rodzaje urządzeń zagęszczających Rodzaje gruntu niespoiste: piaski, żwiry, pospółki grubość liczba warstwy przejść [ m ] n *** spoiste: pyły gliny, iły grubość warstwy [ m ] liczba przejść n *** gruboziarniste i kamieniste grubość liczba przejść warstwy n *** [ m ] Uwagi o przydat- ności maszyn Walce statyczne gładkie * 0,1 do 0,2 4 do 8 0,1 do 0,2 4 do 8 0,2 do 0,3 4 do 8 1) Walce statyczne okołkowane * - - 0,2 do 0,3 8 do 12 0,2 do 0,3 8 do 12 2) Walce statyczne ogumione * 0,2 do 0,5 6 do 8 0,2 do 0,4 6 do ) Walce wibracyjne gładkie ** 0,4 do 0,7 4 do 8 0,2 do 0,4 3 do 4 0,3 do 0,6 3 do 5 4) Walce wibracyjne okołkowane ** 0,3 do 0,6 3 do 6 0,2 do 0,4 6 do 10 0,2 do 0,4 6 do 10 5) Zagęszczarki wibracyjne ** 0,3 do 0,5 4 do ,2 do 0,5 4 do 8 6) Ubijaki szybkouderzające 0,2 do 0,4 2 do4 0,1 do 0,3 3 do 5 0,2 do 0,4 3 do 4 6) Ubijaki o masie od 1 do 4 do 10 3 do 6 3 do 6 10 Mg zrzucane z 2,0 do 8,0 uderzeń w 1,0 do 4,0 uderzeń w 1,0 do 5,0 uderzeń w wysokości od 5 do 10 m punkt punkt punkt *) Walce statyczne są mało przydatne w gruntach kamienistych. **) Wibracyjnie należy zagęszczać warstwy grubości 15 cm, cieńsze warstwy należy zagęszczać statycznie. ***) Wartości orientacyjne, właściwe należy ustalić na odcinku doświadczalnym. Uwagi: 1) Do zagęszczania górnych warstw podłoża. Zalecane do codziennego wygładzania (przywałowania) gruntów spoistych w miejscu pobrania i w nasypie. 2) Nie nadają się do gruntów nawodnionych. 3) Mało przydatne w gruntach spoistych. 4) Do gruntów spoistych przydatne są walce średnie i ciężkie, do gruntów kamienistych - walce bardzo ciężkie. 5) Zalecane do piasków pylastych i gliniastych, pospółek gliniastych i glin piaszczystych. 6) Zalecane do zasypek wąskich przekopów 4. TRANSPORT 4.1. Wymagania ogólne Ogólne wymagania dla transportu podano w SST D-M pkt WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D-M pkt Ukop i dokop Miejsce ukopu lub dokopu Miejsce ukopu lub dokopu powinno być wskazane w dokumentacji projektowej, w innych dokumentach kontraktowych lub przez Inżyniera. Jeżeli miejsce to zostało wybrane przez Wykonawcę, musi być ono zaakceptowane przez Inżyniera. Miejsce ukopu lub dokopu powinno być tak dobrane, żeby zapewnić przewóz lub przemieszczanie gruntu na jak najkrótszych odległościach. O ile to możliwe, transport gruntu powinien odbywać się w poziomie lub zgodnie ze spadkiem terenu. Ukopy mogą mieć kształt poszerzonych rowów przyległych do korpusu. Ukopy powinny być wykonywane równolegle do osi drogi, po jednej lub obu jej stronach Zasady prowadzenia robót w ukopie i dokopie Pozyskiwanie gruntu z ukopu lub dokopu może rozpocząć się dopiero po pobraniu próbek i zbadaniu przydatności zalegającego gruntu do budowy nasypów oraz po wydaniu zgody na piśmie przez Inżyniera. Głębokość na jaką należy ocenić przydatność gruntu powinna być dostosowana do zakresu prac. Grunty nieprzydatne do budowy nasypów nie powinny być odspajane, chyba że wymaga tego dostęp do gruntu przeznaczonego do przewiezienia z dokopu w nasyp. Odspojone przez Wykonawcę grunty nieprzydatne powinny być wbudowane z powrotem w miejscu ich pozyskania, zgodnie ze wskazaniami Inżyniera. Roboty te będą włączone do obmiaru robót i opłacone przez Zamawiającego tylko wówczas, gdy odspojenie gruntów nieprzydatnych było konieczne i zostało potwierdzone przez Inżyniera. Dno ukopu należy wykonać ze spadkiem od 2 do 3% w kierunku możliwego spływu wody. O ile to konieczne, ukop (dokop) należy odwodnić przez wykonanie rowu odpływowego. Jeżeli ukop jest zlokalizowany na zboczu, nie może on naruszać stateczności zbocza. 40

42 Dno i skarpy ukopu po zakończeniu jego eksploatacji powinny być tak ukształtowane, aby harmonizowały z otaczającym terenem. Na dnie i skarpach ukopu należy przeprowadzić rekultywację według odrębnej dokumentacji projektowej Wykonanie nasypów Przygotowanie podłoża w obrębie podstawy nasypu Przed przystąpieniem do budowy nasypu należy w obrębie jego podstawy zakończyć roboty przygotowawcze, określone w SST D Roboty przygotowawcze Zagęszczenie gruntów w podłożu nasypów Wykonawca powinien skontrolować wskaźnik zagęszczenia gruntów rodzimych, zalegających w górnej strefie podłoża nasypu, do głębokości 0,5 metra od powierzchni terenu. Jeżeli wartość wskaźnika zagęszczenia jest mniejsza niż 0,95. Wykonawca powinien dogęścić podłoże tak, aby powyższe wymaganie zostało spełnione. Jeżeli wymagane wartości wskaźnika zagęszczenia nie mogą być osiągnięte przez bezpośrednie zagęszczanie podłoża, to należy podjąć środki w celu ulepszenia gruntu podłoża, umożliwiające uzyskanie wymaganych wartości wskaźnika zagęszczenia Wybór gruntów i materiałów do wykonania nasypów Wybór gruntów i materiałów do wykonania nasypów powinien być dokonany z uwzględnieniem zasad podanych w punkcie Zasady wykonania nasypów Ogólne zasady wykonywania nasypów Nasypy powinny być wznoszone przy zachowaniu przekroju poprzecznego i profilu podłużnego, które określono w dokumentacji projektowej, z uwzględnieniem ewentualnych zmian wprowadzonych zawczasu przez Inżyniera. W celu zapewnienia stateczności nasypu i jego równomiernego osiadania należy przestrzegać następujących zasad: a) Nasypy należy wykonywać metodą warstwową, z gruntów przydatnych do budowy nasypów. Nasypy powinny być wznoszone równomiernie na całej szerokości. b) Grubość warstwy w stanie luźnym powinna być odpowiednio dobrana w zależności od rodzaju gruntu i sprzętu używanego do zagęszczania. Przystąpienie do wbudowania kolejnej warstwy nasypu może nastąpić dopiero po stwierdzeniu przez Inżyniera prawidłowego wykonania warstwy poprzedniej. c) Grunty o różnych właściwościach należy wbudowywać w oddzielnych warstwach, o jednakowej grubości na całej szerokości nasypu. Grunty spoiste należy wbudowywać w dolne, a grunty niespoiste w górne warstwy nasypu. d) Warstwy gruntu przepuszczalnego należy wbudowywać poziomo, a warstwy gruntu mało przepuszczalnego ze spadkiem górnej powierzchni około 4% 1%. Kiedy nasyp jest budowany w terenie płaskim spadek powinien być obustronny, gdy nasyp jest budowany na zboczu spadek powinien być jednostronny, zgodny z jego pochyleniem. Ukształtowanie powierzchni warstwy powinno uniemożliwiać lokalne gromadzenie się wody. e) Jeżeli w okresie zimowym następuje przerwa w wykonywaniu nasypu, a górna powierzchnia jest wykonana z gruntu spoistego, to jej spadki porzeczne powinny być ukształtowane ku osi nasypu, a woda odprowadzona poza nasyp z zastosowaniem ścieku. Takie ukształtowanie górnej powierzchni gruntu spoistego zapobiega powstaniu potencjalnych powierzchni poślizgu w gruncie tworzącym nasyp. f) Górną warstwę nasypu, o grubości co najmniej 0,5 m należy wykonać z gruntów niewysadzinowych, o wskaźniku wodoprzepuszczalności K m/s i wskaźniku różnoziarnistości U 5. Jeżeli Wykonawca nie dysponuje gruntem o takich właściwościach, Inżynier może wyrazić zgodę na ulepszenie górnej warstwy nasypu poprzez stabilizację cementem, wapnem lub popiołami lotnymi. W takim przypadku jest konieczne sprawdzenie warunku nośności i mrozoodporności konstrukcji nawierzchni i wprowadzenie korekty, polegającej na rozbudowaniu podbudowy pomocniczej. g) Na terenach o wysokim stanie wód gruntowych oraz na terenach zalewowych dolne warstwy nasypu, o grubości co najmniej 0,5 metra powyżej najwyższego poziomu wody, należy wykonać z gruntu przepuszczalnego. h) Przy wykonywaniu nasypów z popiołów lotnych, warstwę pod popiołami, grubości 0,3 do 0,5 m, należy wykonać z gruntu lub materiałów o dużej przepuszczalności. Górnej powierzchni warstwy popiołu należy nadać spadki poprzeczne 4% 1% według poz. d). i) Grunt przewieziony w miejsce wbudowania powinien być bezzwłocznie wbudowany w nasyp. Inżynier może dopuścić czasowe składowanie gruntu, pod warunkiem jego zabezpieczenia przed nadmiernym zawilgoceniem Wykonywanie nasypów w okresie deszczów Wykonywanie nasypów należy przerwać, jeżeli wilgotność gruntu przekracza wartość dopuszczalną, to znaczy jest większa od wilgotności optymalnej o więcej niż 10% jej wartości. Na warstwie gruntu nadmiernie zawilgoconego nie wolno układać następnej warstwy gruntu. Osuszenie można przeprowadzić w sposób mechaniczny lub chemiczny, poprzez wymieszanie z wapnem palonym albo hydratyzowanym. 41

43 W celu zabezpieczenia nasypu przed nadmiernym zawilgoceniem, poszczególne jego warstwy oraz korona nasypu po zakończeniu robót ziemnych powinny być równe i mieć spadki potrzebne do prawidłowego odwodnienia, według pktu , poz. d). W okresie deszczowym nie należy pozostawiać nie zagęszczonej warstwy do dnia następnego. Jeżeli warstwa gruntu niezagęszczonego uległa przewilgoceniu, a Wykonawca nie jest w stanie osuszyć jej i zagęścić w czasie zaakceptowanym przez Inżyniera, to może on nakazać Wykonawcy usunięcie wadliwej warstwy Wykonywanie nasypów w okresie mrozów Niedopuszczalne jest wykonywanie nasypów w temperaturze przy której nie jest możliwe osiągnięcie w nasypie wymaganego wskaźnika zagęszczenia gruntów. Nie dopuszcza się wbudowania w nasyp gruntów zamarzniętych lub gruntów przemieszanych ze śniegiem lub lodem. W czasie dużych opadów śniegu wykonywanie nasypów powinno być przerwane. Przed wznowieniem prac należy usunąć śnieg z powierzchni wznoszonego nasypu. Jeżeli warstwa niezagęszczonego gruntu zamarzła, to nie należy jej przed rozmarznięciem zagęszczać ani układać na niej następnych warstw Zagęszczenie gruntu Ogólne zasady zagęszczania gruntu Każda warstwa gruntu jak najszybciej po jej rozłożeniu, powinna być zagęszczona z zastosowaniem sprzętu odpowiedniego dla danego rodzaju gruntu oraz występujących warunków. Rozłożone warstwy gruntu należy zagęszczać od krawędzi nasypu w kierunku jego osi Grubość warstwy Grubość warstwy zagęszczonego gruntu oraz liczbę przejść maszyny zagęszczającej zaleca się określić doświadczalnie dla każdego rodzaju gruntu i typu maszyny. Orientacyjne wartości, dotyczące grubości warstw różnych gruntów oraz liczby przejazdów różnych maszyn do zagęszczania podano w punkcie Wilgotność gruntu Wilgotność gruntu w czasie zagęszczania powinna być równa wilgotności optymalnej, z tolerancją: a) w gruntach niespoistych 2 % b) w gruntach mało i średnio spoistych +0 %, 2 % c) w mieszaninach popiołowo-żużlowych +2%, 4 % Wymagania dotyczące zagęszczania W zależności od uziarnienia stosowanych materiałów, zagęszczenie warstwy należy określać za pomocą oznaczenia wskaźnika zagęszczenia lub porównania pierwotnego i wtórnego modułu odkształcenia. Kontrolę zagęszczenia na podstawie porównania pierwotnego i wtórnego modułu odkształcenia, określonych zgodnie z normą PN-S-02205, załącznik B, należy stosować tylko dla gruntów gruboziarnistych, dla których nie jest możliwe określenie wskaźnika zagęszczenia I s, według BN-77/ Wskaźnik zagęszczenia gruntów w nasypach, określony według normy BN-77/ , powinien na całej szerokości korpusu spełniać wymagania podane w tablicy 3. Tablica 3. Minimalne wartości wskaźnika zagęszczenia gruntu w nasypach Strefa nasypu Minimalna wartość I s dla KR3 KR6 Górna warstwa o grubości 20 cm 1,00 Niżej leżące warstwy nasypu do głębokości od powierzchni robót ziemnych 1,2 m 1,00 Warstwy nasypu na głębokości od powierzchni robót ziemnych poniżej 1,2 m 0,97 Jeżeli jako kryterium oceny dobrego zagęszczenia gruntu stosuje się porównanie wartości modułów odkształcenia, to wartość I o stosunku wtórnego do pierwotnego modułu odkształcenia, określonych zgodnie z załącznikiem B normy PN-S-02205, nie powinna być większa od 2,2. Jeżeli badania kontrolne wykażą, że zagęszczenie warstwy nie jest wystarczające, to Wykonawca powinien spulchnić warstwę, doprowadzić grunt do wilgotności optymalnej i powtórnie zagęścić. Jeżeli powtórne zagęszczenie nie spowoduje uzyskania wymaganego wskaźnika zagęszczenia, Wykonawca powinien usunąć warstwę i wbudować nowy materiał, o ile Inżynier nie zezwoli na ponowienie próby prawidłowego zagęszczenia warstwy Próbne zagęszczenie Poletko doświadczalne dla próbnego zagęszczenia gruntu o minimalnej powierzchni 300 m 2, powinno być wykonane na terenie oczyszczonym z gleby, na którym układa się grunt czterema pasmami o szerokości od 3,5 do 4,5 metra każde. Poszczególne warstwy układanego gruntu powinny mieć w każdym pasie inną grubość 42

44 z tym, że wszystkie muszą mieścić się w granicach właściwych dla danego sprzętu zagęszczającego. Wilgotność gruntu powinna być równa optymalnej z tolerancją podaną w p Grunt ułożony na poletku według podanej wyżej zasady powinien być następnie zagęszczony, a po każdej serii przejść maszyny należy określić wskaźniki zagęszczenia, dopuszczając stosowanie aparatów izotopowych. Oznaczenie wskaźnika zagęszczenia należy wykonać co najmniej w 4 punktach, z których co najmniej 2 powinny umożliwić ustalenie wskaźnika zagęszczenia w dolnej części warstwy. Na podstawie porównania uzyskanych wyników zagęszczenia z wymaganiami podanymi w p dokonuje się wyboru sprzętu i ustala się potrzebną liczbę przejść oraz grubość warstwy rozkładanego gruntu. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w SST D pkt Sprawdzenie wykonania ukopu i dokopu Sprawdzenie wykonania ukopu i dokopu polega na kontrolowaniu zgodności z wymaganiami określonymi w punkcie 5.2 niniejszej SST oraz w dokumentacji projektowej. W czasie kontroli należy zwrócić szczególną uwagę na sprawdzenie: zgodności rodzaju gruntu z określonym w dokumentacji projektowej i SST, zachowania kształtu zboczy, zapewniającego ich stateczność, odwodnienia, zagospodarowania (rekultywacji) terenu po zakończeniu eksploatacji ukopu Sprawdzenie jakości wykonania nasypów Rodzaje badań i pomiarów Sprawdzenie jakości wykonania nasypów polega na kontrolowaniu zgodności z wymaganiami określonymi w pktach 2,2 oraz 5.3 niniejszej specyfikacji, w dokumentacji projektowej i SST. Szczególną uwagę należy zwrócić na: badania przydatności gruntów do budowy nasypów, badania prawidłowości wykonania poszczególnych warstw nasypu, badania zagęszczenia nasypu, pomiary kształtu nasypu, odwodnienie nasypu Badania przydatności gruntów do budowy nasypów Badania przydatności gruntów do budowy nasypu powinny być przeprowadzone na próbkach pobranych z każdej partii przeznaczonej do wbudowania w korpus ziemny, pochodzącej z nowego źródła, jednak nie rzadziej niż jeden raz na 3000 m 3. W każdym badaniu należy określić następujące właściwości: skład granulometryczny, wg PN-B :1988 [1], zawartość części organicznych, wg PN-B-04481:1988 [1], wilgotność naturalną, wg PN-B-04481:1988 [1], wilgotność optymalną i maksymalną gęstość objętościową szkieletu gruntowego, wg PN-B-04481:1988 [1], granicę płynności, wg PN-B-04481:1988 [1], kapilarność bierną, wg PN-B-04493:1960 [3], wskaźnik piaskowy, wg BN-64/ [7] Badania kontrolne prawidłowości wykonania poszczególnych warstw nasypu Badania kontrolne prawidłowości wykonania poszczególnych warstw nasypu polegają na sprawdzeniu: prawidłowości rozmieszczenia gruntów o różnych właściwościach w nasypie, odwodnienia każdej warstwy, grubości każdej warstwy i jej wilgotności przy zagęszczaniu; badania należy przeprowadzić nie rzadziej niż jeden raz na 500 m 2 warstwy, nadania spadków warstwom z gruntów spoistych według pktu poz. d), przestrzegania ograniczeń określonych w punktach i , dotyczących wbudowania gruntów w okresie deszczów i mrozów Sprawdzenie zagęszczenia nasypu oraz podłoża nasypu Sprawdzenie zagęszczenia nasypu oraz podłoża nasypu polega na skontrolowaniu zgodności wartości wskaźnika zagęszczenia I s lub stosunku modułów odkształcenia z wartościami określonymi w pktach i Do bieżącej kontroli zagęszczenia dopuszcza się aparaty izotopowe. Oznaczenie wskaźnika zagęszczenia I s powinno być przeprowadzone według normy BN-77/ [9], oznaczenie modułów odkształcenia według normy PN-S-02205:1998 [4]. Zagęszczenie każdej warstwy należy kontrolować nie rzadziej niż: jeden raz w trzech punktach na 1000 m 2 warstwy, w przypadku określenia wartości I s, 43

45 jeden raz w trzech punktach na 2000 m 2 warstwy w przypadku określenia pierwotnego i wtórnego modułu odkształcenia. Wyniki kontroli zagęszczenia robót Wykonawca powinien wpisywać do dokumentów laboratoryjnych. Prawidłowość zagęszczenia konkretnej warstwy nasypu lub podłoża pod nasypem powinna być potwierdzona przez Inżyniera wpisem w dzienniku budowy Pomiary kształtu nasypu Pomiary kształtu nasypu obejmują kontrolę: prawidłowości wykonania skarp, szerokości korony korpusu. Sprawdzenie prawidłowości wykonania skarp polega na skontrolowaniu zgodności z wymaganiami dotyczącymi pochyleń i dokładności wykonania skarp, określonymi w dokumentacji projektowej i SST. Sprawdzenie szerokości korony korpusu polega na porównaniu szerokości korony korpusu na poziomie wykonywanej warstwy nasypu z szerokością wynikającą z wymiarów geometrycznych korpusu, określonych w dokumentacji projektowej. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D-M pkt Jednostka obmiarowa Jednostką obmiarową robót związanych z wykonaniem nasypów jest metr sześcienny [m 3 ], zaś związanych z plantowaniem skarp i korony nasypów metr kwadratowy [m 2 ]. Objętość ukopu i dokopu będzie ustalona w metrach sześciennych jako różnica ogólnej objętości nasypów i ogólnej objętości wykopów, pomniejszonej o objętość gruntów nieprzydatnych do budowy nasypów, z uwzględnieniem spulchnienia gruntu, tj. procentowego stosunku objętości gruntu w stanie rodzimym do objętości w nasypie. Objętość nasypów będzie ustalona w metrach sześciennych na podstawie obliczeń z przekrojów poprzecznych, w oparciu o poziom gruntu rodzimego lub poziom gruntu po usunięciu warstw gruntów nieprzydatnych. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady obmiaru robót Ogólne zasady odbioru robót podano w SST D-M pkt PODSTAWA PŁATNOŚCI 9.1. Ustalenia ogólne dotyczące płatności Ustalenia ogólne dotyczące podstawy płatności podano w SST D pkt Cena jednostki obmiarowej Cena 1 metra sześciennego [m 3 ] wykonania nasypów obejmuje: prace pomiarowe, oznakowanie robót, pozyskanie gruntu, jego odspojenie i załadunek na środki transportowe, transport urobku na miejsce wbudowania, wbudowanie dostarczonego gruntu w nasyp, zagęszczenie gruntu, profilowanie powierzchni nasypu, rowów i skarp, wyprofilowanie skarp ukopu i dokopu, rekultywację dokopu i terenu przyległego do drogi, odwodnienie terenu robót, wykonanie dróg dojazdowych na czas budowy, a następnie ich rozebranie, przeprowadzenie pomiarów i badań laboratoryjnych wymaganych w specyfikacji technicznej. 10. PRZEPISY ZWIĄZANE Spis przepisów związanych podano w SST D pkt

46 D ODWODNIENIE KORPUSU DROGOWEGO D Kanalizacja deszczowa 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej SST są wymagania dotyczące wykonania i odbioru robót związanych z budową kolektora kanalizacji deszczowej oraz studni wpustowych wraz z przykanalikami Zakres stosowania SST SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w p Zakres robót ujętych w SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z budową kolektora kanalizacji deszczowej oraz przykanalików i studni wpustowych Określenia podstawowe Kanalizacja deszczowa - sieć kanalizacyjna zewnętrzna przeznaczona do odprowadzania ścieków opadowych Kanały Kanał - liniowa budowla przeznaczona do grawitacyjnego odprowadzania ścieków Kanał deszczowy - kanał przeznaczony do odprowadzania ścieków opadowych Przykanalik - kanał przeznaczony do połączenia wpustu deszczowego z siecią kanalizacji deszczowej Kanał zbiorczy - kanał przeznaczony do zbierania ścieków z co najmniej dwóch kanałów bocznych Kolektor główny - kanał przeznaczony do zbierania ścieków z kanałów oraz kanałów zbiorczych i odprowadzenia ich do odbiornika Kanał nieprzełazowy - kanał zamknięty o wysokości wewnętrznej mniejszej niż 1,0 m Kanał przełazowy - kanał zamknięty o wysokości wewnętrznej równej lub większej niż 1,0 m Urządzenia (elementy) uzbrojenia sieci Studzienka kanalizacyjna - studzienka rewizyjna - na kanale nieprzełazowym przeznaczona do kontroli i prawidłowej eksploatacji kanałów Studzienka przelotowa - studzienka kanalizacyjna zlokalizowana na załamaniach osi kanału w planie, na załamaniach spadku kanału oraz na odcinkach prostych Studzienka połączeniowa - studzienka kanalizacyjna przeznaczona do łączenia co najmniej dwóch kanałów dopływowych w jeden kanał odpływowy Studzienka kaskadowa (spadowa) - studzienka kanalizacyjna mająca dodatkowy przewód pionowy umożliwiający wytrącenie nadmiaru energii ścieków, spływających z wyżej położonego kanału dopływowego do niżej położonego kanału odpływowego Studzienka bezwłazowa - ślepa - studzienka kanalizacyjna przykryta stropem bez otworu włazowego, spełniająca funkcje studzienki połączeniowej Komora kanalizacyjna - komora rewizyjna na kanale przełazowym przeznaczona do kontroli i prawidłowej eksploatacji kanałów Komora połączeniowa - komora kanalizacyjna przeznaczona do łączenia co najmniej dwóch kanałów dopływowych w jeden kanał odpływowy Komora spadowa (kaskadowa) - komora mająca pochylnię i zagłębienie dna umożliwiające wytrącenie nadmiaru energii ścieków spływających z wyżej położonego kanału dopływowego Wylot ścieków - element na końcu kanału odprowadzającego ścieki do odbiornika Przejście syfonowe - jeden lub więcej zamkniętych przewodów kanalizacyjnych z rur żeliwnych, stalowych lub żelbetowych pracujących pod ciśnieniem, przeznaczonych do przepływu ścieków pod przeszkodą na trasie kanału Zbiornik retencyjny - obiekt budowlany na sieci kanalizacyjnej przeznaczony do okresowego zatrzymania części ścieków opadowych i zredukowania maksymalnego natężenia przepływu Przepompownia ścieków - obiekt budowlany wyposażony w zespoły pompowe, instalacje i pomocnicze urządzenia techniczne, przeznaczone do przepompowywania ścieków z poziomu niższego na wyższy Wpust deszczowy - urządzenie do odbioru ścieków opadowych, spływających do kanału z utwardzonych powierzchni terenu Separator urządzenie przeznaczone do oddzielania lekkich zanieczyszczeń płynnych o gęstości, mniejszej niż woda Osadnik urządzenie służące do wydzielania zawiesiny łatwo opadającej o gęstości większej od 1kg/m 3 ze ścieków deszczowych. 45

47 Elementy studzienek i komór Komora robocza - zasadnicza część studzienki lub komory przeznaczona do czynności eksploatacyjnych. Wysokość komory roboczej jest to odległość pomiędzy rzędną dolnej powierzchni płyty lub innego elementu przykrycia studzienki lub komory, a rzędną spocznika Komin włazowy - szyb połączeniowy komory roboczej z powierzchnią ziemi, przeznaczony do zejścia obsługi do komory roboczej Płyta przykrycia studzienki lub komory - płyta przykrywająca komorę roboczą Właz kanałowy - element żeliwny przeznaczony do przykrycia podziemnych studzienek rewizyjnych lub komór kanalizacyjnych, umożliwiający dostęp do urządzeń kanalizacyjnych Kineta - wyprofilowany rowek w dnie studzienki, przeznaczony do przepływu w nim ścieków Spocznik - element dna studzienki lub komory kanalizacyjnej pomiędzy kinetą a ścianą komory roboczej Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w SST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w SST D-M Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w SST D-M Wymagania ogólne pkt Rury kanałowe Rury Wipros o średnicy 300mm Rury Wipros o średnicy 400mm Rury Wipros o średnicy 500mm Rury Wipros o średnicy 600mm Studzienki kanalizacyjne Komora robocza Komora robocza studzienki (powyżej wejścia kanałów) powinna być wykonana z: kręgów betonowych lub żelbetowych odpowiadających wymaganiom BN-86/ [20], muru cegły kanalizacyjnej odpowiadającej wymaganiom PN-B [5]. Komora robocza poniżej wejścia kanałów powinna być wykonana jako monolit z betonu hydrotechnicznego klasy B 25; W-4, M-100 odpowiadającego wymaganiom BN-62/ , 04, 07 [17] lub alternatywnie z cegły kanalizacyjnej Komin włazowy Komin włazowy powinien być wykonany z kręgów betonowych lub żelbetowych odpowiadających wymaganiom BN-86/ [20] Dno studzienki Dno studzienki wykonuje się jako monolit z betonu hydrotechnicznego o właściwościach podanych w pkt Włazy kanałowe Włazy kanałowe należy wykonywać jako: włazy żeliwne typu ciężkiego odpowiadające wymaganiom PN-H [11] umieszczane w korpusie drogi, włazy żeliwne typu lekkiego odpowiadające wymaganiom PN-H [10] umieszczane poza korpusem drogi Stopnie złazowe Stopnie złazowe żeliwne odpowiadające wymaganiom PN-H [14] Materiały dla komór przelotowych połączeniowych i kaskadowych Komora robocza Komora robocza z płytą stropową i dnem może być wykonana jako żelbetowa wraz z domieszkami uszczelniającymi lub z cegły kanalizacyjnej wg indywidualnej dokumentacji projektowej Komin włazowy Komin włazowy wykonuje się z kręgów betonowych lub żelbetowych o średnicy 0,8 m odpowiadających wymaganiom BN-86/ [20] Właz kanałowy Według pkt Studzienki bezwłazowe - ślepe Komora połączeniowa 46

48 Komorę połączeniową (ściany) wykonuje się z betonu hydrotechnicznego odpowiadającego wymaganiom BN-62/ , -04, -07 [17] z domieszkami uszczelniającymi lub z cegły kanalizacyjnej odpowiadającej wymaganiom PN-B [5] Płyta pokrywowa Jeżeli dokumentacja projektowa lub SST nie ustala inaczej, to płytę pokrywową stanowi prefabrykat wg Katalogu powtarzalnych elementów drogowych [23] Płyta denna Płytę denną wykonuje się z betonu hydrotechnicznego o właściwościach podanych w pkt Studzienki ściekowe Wpusty uliczne żeliwne Wpusty uliczne żeliwne powinny odpowiadać wymaganiom PN-H [12] i PN-H [13] Kręgi betonowe prefabrykowane Na studzienki ściekowe stosowane są prefabrykowane kręgi betonowe o średnicy 50 cm, wysokości 30 cm lub 60 cm, z betonu klasy B 25, wg KB (6) [22] Pierścienie żelbetowe prefabrykowane Pierścienie żelbetowe prefabrykowane o średnicy 65 cm powinny być wykonane z betonu wibrowanego klasy B20 zbrojonego stalą StOS Płyty żelbetowe prefabrykowane Płyty żelbetowe prefabrykowane powinny mieć grubość 11 cm i być wykonane z betonu wibrowanego klasy B20 zbrojonego stalą StOS Płyty fundamentowe zbrojone Płyty fundamentowe zbrojone powinny posiadać grubość 15 cm i być wykonane z betonu klasy B Kruszywo na podsypkę Podsypka może być wykonana z tłucznia lub żwiru. Użyty materiał na podsypkę powinien odpowiadać wymaganiom stosownych norm, np. PN-B [7], PN-B [3], PN-B [4] Przykanaliki Należy stosować przykanaliki z rury PVC Ø160mm Beton Beton hydrotechniczny B-15 i B-20 powinien odpowiadać wymaganiom BN-62/ [17] Zaprawa cementowa Zaprawa cementowa powinna odpowiadać wymaganiom PN-B [7] Składowanie materiałów Rury kanałowe Rury można składować na otwartej przestrzeni, układając je w pozycji leżącej jedno- lub wielowarstwowo, albo w pozycji stojącej. Powierzchnia składowania powinna być utwardzona i zabezpieczona przed gromadzeniem się wód opadowych. W przypadku składowania poziomego pierwszą warstwę rur należy ułożyć na podkładach drewnianych. Podobnie na podkładach drewnianych należy układać wyroby w pozycji stojącej i jeżeli powierzchnia składowania nie odpowiada ww. wymaganiom. Wykonawca jest zobowiązany układać rury według poszczególnych grup, wielkości i gatunków w sposób zapewniający stateczność oraz umożliwiający dostęp do poszczególnych stosów lub pojedynczych rur Kręgi Kręgi można składować na powierzchni nieutwardzonej pod warunkiem, że nacisk kręgów przekazywany na grunt nie przekracza 0,5 MPa. Przy składowaniu wyrobów w pozycji wbudowania wysokość składowania nie powinna przekraczać 1,8 m. Składowanie powinno umożliwiać dostęp do poszczególnych stosów wyrobów lub pojedynczych kręgów Cegła kanalizacyjna Cegła kanalizacyjna może być składowana na otwartej przestrzeni, na powierzchni utwardzonej z odpowiednimi spadkami umożliwiającymi odprowadzenie wód opadowych. Cegły w miejscu składowania powinny być ułożone w sposób uporządkowany, zapewniający łatwość przeliczenia. Cegły powinny być ułożone w jednostkach ładunkowych lub luzem w stosach albo pryzmach. Jednostki ładunkowe mogą być ułożone jedne na drugich maksymalnie w 3 warstwach, o łącznej wysokości nie przekraczającej 3,0 m. Przy składowaniu cegieł luzem maksymalna wysokość stosów i pryzm nie powinna przekraczać 2,2 m Włazy kanałowe i stopnie Włazy kanałowe i stopnie powinny być składowane z dala od substancji działających korodująco. Włazy powinny być posegregowane wg klas. Powierzchnia składowania powinna być utwardzona i odwodniona Wpusty żeliwne Skrzynki lub ramki wpustów mogą być składowane na otwartej przestrzeni, na paletach w stosach o wysokości maksimum 1,5 m. 47

49 Kruszywo Kruszywo należy składować na utwardzonym i odwodnionym podłożu w sposób zabezpieczający je przed zanieczyszczeniem i zmieszaniem z innymi rodzajami i frakcjami kruszyw. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w SST D-M Wymagania ogólne pkt Sprzęt do wykonania kanalizacji deszczowej Wykonawca przystępujący do wykonania kanalizacji deszczowej powinien wykazać się możliwością korzystania z następującego sprzętu: żurawi budowlanych samochodowych, koparek przedsiębiernych, spycharek kołowych lub gąsiennicowych, sprzętu do zagęszczania gruntu, wciągarek mechanicznych, beczkowozów. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w SST D-M Wymagania ogólne pkt Transport rur kanałowych Rury mogą być przewożone dowolnymi środkami transportu w sposób zabezpieczający je przed uszkodzeniem lub zniszczeniem. Wykonawca zapewni przewóz rur w pozycji poziomej wzdłuż środka transportu, z wyjątkiem rur betonowych o stosunku średnicy nominalnej do długości, większej niż 1,0 m, które należy przewozić w pozycji pionowej i tylko w jednej warstwie. Wykonawca zabezpieczy wyroby przewożone w pozycji poziomej przed przesuwaniem i przetaczaniem pod wpływem sił bezwładności występujących w czasie ruchu pojazdów. Przy wielowarstwowym układaniu rur górna warstwa nie może przewyższać ścian środka transportu o więcej niż 1/3 średnicy zewnętrznej wyrobu (rury kamionkowe nie wyżej niż 2 m). Pierwszą warstwę rur kielichowych należy układać na podkładach drewnianych, zaś poszczególne warstwy w miejscach stykania się wyrobów należy przekładać materiałem wyściółkowym (o grubości warstwy od 2 do 4 cm po ugnieceniu) Transport kręgów Transport kręgów powinien odbywać się samochodami w pozycji wbudowania lub prostopadle do pozycji wbudowania. Dla zabezpieczenia przed uszkodzeniem przewożonych elementów, Wykonawca dokona ich usztywnienia przez zastosowanie przekładek, rozporów i klinów z drewna, gumy lub innych odpowiednich materiałów. Podnoszenie i opuszczanie kręgów o średnicach 1,0 m i 1,2 m należy wykonywać za pomocą minimum trzech lin zawiesia rozmieszczonych równomiernie na obwodzie prefabrykatu Transport cegły kanalizacyjnej Cegła kanalizacyjna może być przewożona dowolnymi środkami transportu w jednostkach ładunkowych lub luzem. Jednostki ładunkowe należy układać na środkach transportu samochodowego w jednej warstwie. Cegły transportowane luzem należy układać na środkach przewozowych ściśle jedne obok drugich, w jednakowej liczbie warstw na powierzchni środka transportu. Wysokość ładunku nie powinna przekraczać wysokości burt. Cegły luzem mogą być przewożone środkami transportu samochodowego pod warunkiem stosowania opinek. Załadunek i wyładunek cegły w jednostkach ładunkowych powinien się odbywać mechanicznie za pomocą urządzeń wyposażonych w osprzęt kleszczowy, widłowy lub chwytakowy. Załadunek i wyładunek wyrobów przewożonych luzem powinien odbywać się ręcznie przy użyciu przyrządów pomocniczych Transport włazów kanałowych Włazy kanałowe mogą być transportowane dowolnymi środkami transportu w sposób zabezpieczony przed przemieszczaniem i uszkodzeniem. Włazy typu ciężkiego mogą być przewożone luzem, natomiast typu lekkiego należy układać na paletach po 10 szt. i łączyć taśmą stalową Transport wpustów żeliwnych Skrzynki lub ramki wpustów mogą być przewożone dowolnymi środkami transportu w sposób zabezpieczony przed przesuwaniem się podczas transportu Transport mieszanki betonowej 48

50 Do przewozu mieszanki betonowej Wykonawca zapewni takie środki transportowe, które nie spowodują segregacji składników, zmiany składu mieszanki, zanieczyszczenia mieszanki i obniżenia temperatury przekraczającej granicę określoną w wymaganiach technologicznych Transport kruszyw Kruszywa mogą być przewożone dowolnymi środkami transportu, w sposób zabezpieczający je przed zanieczyszczeniem i nadmiernym zawilgoceniem Transport cementu i jego przechowywanie Transport cementu i przechowywanie powinny być zgodne z BN-88/ [16]. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D-M Wymagania ogólne pkt Roboty przygotowawcze Przed przystąpieniem do robót Wykonawca dokona ich wytyczenia i trwale oznaczy je w terenie za pomocą kołków osiowych, kołków świadków i kołków krawędziowych. W przypadku niedostatecznej ilości reperów stałych, Wykonawca wbuduje repery tymczasowe (z rzędnymi sprawdzonymi przez służby geodezyjne), a szkice sytuacyjne reperów i ich rzędne przekaże Inżynierowi Roboty ziemne Wykopy należy wykonać jako wykopy otwarte obudowane. Metody wykonania robót - wykopu (ręcznie lub mechanicznie) powinny być dostosowane do głębokości wykopu, danych geotechnicznych oraz posiadanego sprzętu mechanicznego. Szerokość wykopu uwarunkowana jest zewnętrznymi wymiarami kanału, do których dodaje się obustronnie 0,4 m jako zapas potrzebny na deskowanie ścian i uszczelnienie styków. Deskowanie ścian należy prowadzić w miarę jego głębienia. Wydobyty grunt z wykopu powinien być wywieziony przez Wykonawcę na odkład. Dno wykopu powinno być równe i wykonane ze spadkiem ustalonym w dokumentacji projektowej, przy czym dno wykopu Wykonawca wykona na poziomie wyższym od rzędnej projektowanej o 0,20 m. Zdjęcie pozostawionej warstwy 0,20 m gruntu powinno być wykonane bezpośrednio przed ułożeniem przewodów rurowych. Zdjęcie tej warstwy Wykonawca wykona ręcznie lub w sposób uzgodniony z Inżynierem. W gruntach skalistych dno wykopu powinno być wykonane od 0,10 do 0,15 m głębiej od projektowanego poziomu dna Przygotowanie podłoża W gruntach suchych piaszczystych, żwirowo-piaszczystych i piaszczysto-gliniastych podłożem jest grunt naturalny o nienaruszonej strukturze dna wykopu. W gruntach nawodnionych (odwadnianych w trakcie robót) podłoże należy wykonać z warstwy tłucznia lub żwiru z piaskiem o grubości od 15 do 20 cm łącznie z ułożonymi sączkami odwadniającymi. Dla przewodów o średnicy powyżej 0,50 m, na warstwie odwadniającej należy wykonać fundament betonowy, zgodnie z dokumentacją projektową lub SST. W gruntach skalistych gliniastych lub stanowiących zbite iły należy wykonać podłoże z pospółki, żwiru lub tłucznia o grubości od 15 do 20 cm. Dla przewodów o średnicy powyżej 0,50 m należy wykonać fundament betonowy zgodnie z dokumentacją projektową lub SST. Zagęszczenie podłoża powinno być zgodne z określonym w SST Roboty montażowe Jeżeli dokumentacja projektowa nie stanowi inaczej, to spadki i głębokość posadowienia rurociągu powinny spełniać poniższe warunki: najmniejsze spadki kanałów powinny zapewnić dopuszczalne minimalne prędkości przepływu, tj. od 0,6 do 0,8 m/s. Spadki te nie mogą być jednak mniejsze: dla kanałów o średnicy do 0,4 m - 3, dla kanałów i kolektorów przelotowych -1 (wyjątkowo dopuszcza się spadek 0,5 ). Największe dopuszczalne spadki wynikają z ograniczenia maksymalnych prędkości przepływu (dla rur betonowych i ceramicznych 3 m/s, zaś dla rur żelbetowych i PVC 5 m/s). głębokość posadowienia powinna wynosić w zależności od stref przemarzania gruntów, od 1,0 do 1,3 m (zgodnie z Dziennikiem Budownictwa nr 1 z ). Przy mniejszych zagłębieniach zachodzi konieczność odpowiedniego ocieplenia kanału. Ponadto należy dążyć do tego, aby zagłębienie kanału na końcówce sieci wynosiło minimum 2,5 m w celu zapewnienia możliwości ewentualnego skanalizowania obiektów położonych przy tym kanale Przykanaliki Jeżeli dokumentacja projektowa nie stanowi inaczej to przy wykonywaniu przykanalików należy przestrzegać następujących zasad: 49

51 trasa przykanalika powinna być prosta, bez załamań w planie i pionie (z wyjątkiem łuków dla podłączenia do wpustu bocznego w kanale lub do syfonu przy podłączeniach do kanału ogólnospławnego), minimalny przekrój przewodu przykanalika powinien wynosić 0,20 m (dla pojedynczych wpustów i przykanalików nie dłuższych niż 12 m można stosować średnicę 0,15 m), długość przykanalika od studzienki ściekowej (wpustu ulicznego) do kanału lub studzienki rewizyjnej połączeniowej nie powinna przekraczać 24 m, włączenie przykanalika do kanału może być wykonane za pośrednictwem studzienki rewizyjnej, studzienki krytej (tzw. ślepej) lub wpustu bocznego, spadki przykanalików powinny wynosić od min. 20 do max. 400 z tym, że przy spadkach większych od 250 należy stosować rury żeliwne, kierunek trasy przykanalika powinien być zgodny z kierunkiem spadku kanału zbiorczego, włączenie przykanalika do kanału powinno być wykonane pod kątem min. 45 o, max. 90 o (optymalnym 60 o ), włączenie przykanalika do kanału poprzez studzienkę połączeniową należy dokonywać tak, aby wysokość spadku przykanalika nad podłogą studzienki wynosiła max. 50,0 cm. W przypadku konieczności włączenia przykanalika na wysokości większej należy stosować przepady (kaskady) umieszczone na zewnątrz poza ścianką studzienki, włączenia przykanalików z dwóch stron do kanału zbiorczego poprzez wpusty boczne powinny być usytuowane w odległości min. 1,0 m od siebie Studzienki kanalizacyjne Jeżeli dokumentacja projektowa nie stanowi inaczej, to należy przestrzegać następujących zasad. Najmniejsze wymiary studzienek rewizyjnych kołowych powinny być zgodne ze średnicami określonymi w tablicy 1. Tablica 1. Najmniejsze wymiary studzienek rewizyjnych kołowych Średnica przewodu Minimalna średnica studzienki rewizyjnej kołowej (m) odprowadzającego (m) przelotowej połączeniowej spadowejkaskadowej 0,20 0,25 1,20 0,30 1,20 1,20 0,40 0,50 1,40 0,60 1,40 1,40 Jeżeli dokumentacja projektowa nie stanowi inaczej, to przy wykonywaniu studzienek kanalizacyjnych należy przestrzegać następujących zasad: studzienki przelotowe powinny być lokalizowane na odcinkach prostych kanałów w odpowiednich odległościach (max. 50 m przy średnicach kanału do 0,50 m i 70 m przy średnicach powyżej 0,50 m) lub na zmianie kierunku kanału, studzienki połączeniowe powinny być lokalizowane na połączeniu jednego lub dwóch kanałów bocznych, wszystkie kanały w studzienkach należy łączyć oś w oś (w studzienkach krytych), studzienki należy wykonywać na uprzednio wzmocnionym (warstwą tłucznia lub żwiru) dnie wykopu i przygotowanym fundamencie betonowym, studzienki wykonywać należy zasadniczo w wykopie szerokoprzestrzennym. Natomiast w trudnych warunkach gruntowych (przy występowaniu wody gruntowej, kurzawki itp.) w wykopie wzmocnionym, w przypadku gdy różnica rzędnych dna kanałów w studzience przekracza 0,50 m należy stosować studzienki spadowe-kaskadowe, studzienki kaskadowe zlokalizowane na kanałach o średnicy powyżej 0,40 m powinny mieć przelew o kształcie i wymiarach uzasadnionych obliczeniami hydraulicznymi. Natomiast studzienki zlokalizowane na kanałach o średnicy do 0,40 m włącznie powinny mieć spad w postaci rury pionowej usytuowanej na zewnątrz studzienki. Różnica poziomów przy tym rozwiązaniu nie powinna przekraczać 4,0 m. Sposób wykonania studzienek (przelotowych, połączeniowych i kaskadowych) przedstawiony jest w Katalogu Budownictwa oznaczonego symbolem KB (7, 6, 8) [22], a ponadto w Katalogu powtarzalnych elementów drogowych opracowanym przez Transprojekt Warszawa [23]. Studzienki rewizyjne składają się z następujących części: komory roboczej, komina włazowego, dna studzienki, 50

52 włazu kanałowego, stopni złazowych. Komora robocza powinna mieć wysokość minimum 2,0 m. W przypadku studzienek płytkich (kiedy głębokość ułożenia kanału oraz warunki ukształtowania terenu nie pozwalają zapewnić ww. wysokości) dopuszcza się wysokość komory roboczej mniejszą niż 2,0 m. Przejścia rur kanalizacyjnych przez ściany komory należy obudować i uszczelnić materiałem plastycznym ustalonym w dokumentacji projektowej. Komin włazowy powinien być wykonany z kręgów betonowych lub żelbetowych o średnicy 0,80 m wg BN- 86/ [20]. Posadowienie komina należy wykonać na płycie żelbetowej przejściowej (lub rzadziej na kręgu stożkowym) w takim miejscu, aby pokrywa włazu znajdowała się nad spocznikiem o największej powierzchni. Studzienki płytkie mogą być wykonane bez kominów włazowych, wówczas bezpośrednio na komorze roboczej należy umieścić płytę pokrywową, a na niej skrzynkę włazową wg PN-H [9]. Dno studzienki należy wykonać na mokro w formie płyty dennej z wyprofilowaną kinetą. Kineta w dolnej części (do wysokości równej połowie średnicy kanału) powinna mieć przekrój zgodny z przekrojem kanału, a powyżej przedłużony pionowymi ściankami do poziomu maksymalnego napełnienia kanału. Przy zmianie kierunku trasy kanału kineta powinna mieć kształt łuku stycznego do kierunku kanału, natomiast w przypadku zmiany średnicy kanału powinna ona stanowić przejście z jednego wymiaru w drugi. Dno studzienki powinno mieć spadek co najmniej 3 w kierunku kinety. Studzienki usytuowane w korpusach drogi (lub innych miejscach narażonych na obciążenia dynamiczne)powinny mieć właz typu ciężkiego wg PN-H [11]. W innych przypadkach można stosować włazy typu lekkiego wg PN-H [10]. Poziom włazu w powierzchni utwardzonej powinien być z nią równy, natomiast w trawnikach i zieleńcach górna krawędź włazu powinna znajdować się na wysokości min. 8 cm ponad poziomem terenu. W ścianie komory roboczej oraz komina włazowego należy zamontować mijankowo stopnie złazowe w dwóch rzędach, w odległościach pionowych 0,30 m i w odległości poziomej osi stopni 0,30 m Komory przelotowe i połączeniowe Dla kanałów o średnicy 0,8 m i większych należy stosować komory przelotowe i połączeniowe projektowane indywidualnie, złożone z następujących części: komory roboczej, płyty stropowej nad komorą, komina włazowego średnicy 0,8 m, płyty pod właz, włazu typu ciężkiego średnicy 0,6 m. Podstawowe wymagania dla komór roboczych: wysokość mierzona od półki-spocznika do płyty stropowej powinna wynosić od 1,80 do 2,0 m, długość mierzona wzdłuż przepływu min. 1,20 m, szerokość należy przyjmować jako równą: szerokość kanału zbiorczego plus szerokość półek po obu stronach kanału; minimalny wymiar półki po stronie włazu powinien wynosić 0,50 m, zaś po stronie przeciwnej 0,30 m, wymiary w planie dla komór połączeniowych uzależnione są ponadto od wielkości kanałów i od promieni kinet, które należy przyjmować dla kanałów bocznych o przekroju do 0,40 m równe 0,75 m, a ponad 0,40 m - równe 1,50 m. Komory przelotowe powinny być lokalizowane na odcinkach prostych kanałów w odległościach do 100 m oraz przy zmianie kierunku kanału. Komory połączeniowe powinny być zlokalizowane na połączeniu jednego lub dwóch kanałów bocznych. Wykonanie połączenia kanałów, komina włazowego i kinet podano w pkt Komory kaskadowe Komory kaskadowe stosuje się na połączeniach kanałów o średnicy od 0,60 m, przy dużych różnicach poziomów w celu uniknięcia przekroczenia dopuszczalnych spadków (i prędkości wody) oraz nieekonomicznego zagłębienia kanałów. Jeżeli dokumentacja projektowa nie stanowi inaczej, to należy przestrzegać następujących zasad: długość komory przepadowej zależy od przepływu oraz od różnicy poziomów kanału dolnego i górnego, szerokość komory zależy od szerokości kanałów dopływowego i odpływowego oraz przejścia kontrolnego z pomostu górnego do pomostu dolnego (0,80 m); wymiary pomostów powinny wynosić 0,80 x 0,70 m, pomost górny należy wykonać w odległości min. 1,80 m od płyty stropowej do osi kanału dopływowego, nad pomostem górnym i dolnym należy przewidzieć oddzielny komin włazowy, pomost górny i schody należy od strony kaskady zabezpieczyć barierą wysokości min. 1,10 m. Kominy włazowe należy wykonać tak jak podano w pkt Zasady łączenia kanałów w dnie komory i wykonania kinet podano w pkt

53 Komory kaskadowe należy wykonywać jak komory w punkcie w wykopach szerokoprzestrzennych i, w zależności od potrzeb, odpowiednio wzmocnionych Studzienki bezwłazowe - ślepe Minimalny wymiar studzienki w planie wynosi 0,80 m. Wszystkie kanały w tych studzienkach należy łączyć sklepieniami. Studzienki posadawia się na podsypce z piasku grubości 7 cm, po ułożeniu kanału. W płycie dennej należy wyprofilować kinetę zgodnie z przekrojem kanału. Przy zmianie kierunku trasy kanału kineta powinna mieć kształt łuku stycznego do kierunku kanału, natomiast w przypadku zmiany średnicy kanału powinna stanowić przejście z jednego wymiaru w drugi. Dno studzienki powinno mieć spadek co najmniej 3 % w kierunku kinety Studzienki ściekowe Studzienki ściekowe, przeznaczone do odprowadzania wód opadowych z jezdni dróg i placów, powinny być z wpustem ulicznym żeliwnym i osadnikiem. Podstawowe wymiary studzienek powinny wynosić: głębokość studzienki od wierzchu skrzynki wpustu do dna wylotu przykanalika 1,20 m (wyjątkowo - min. 1,00 m i max. 2,05 m), głębokość osadnika 0,80 m, średnica osadnika (studzienki) 0,50 m. Krata ściekowa wpustu powinna być usytuowana w ścieku jezdni, przy czym wierzch kraty powinien być usytuowany na poziomie ścieku ścieku jezdni. Lokalizacja studzienek wynika z rozwiązania drogowego. Liczba studzienek ściekowych i ich rozmieszczenie uzależnione jest przede wszystkim od wielkości odwadnianej powierzchni jezdni i jej spadku podłużnego. Należy przyjmować, że na jedną studzienkę powinno przypadać od 800 do 1000 m 2 nawierzchni szczelnej. Rozstaw wpustów przy pochyleniu podłużnym ścieku do 3 powinien wynosić od 40 do 50 m; od 3 do 5 powinien wynosić od 50 do 70 m; od 5 do 10 - od 70 do 100 m. Wpusty uliczne na skrzyżowaniach ulic należy rozmieszczać przy krawężnikach prostych w odległości minimum 2,0 m od zakończenia łuku krawężnika. Przy umieszczeniu kratek ściekowych bezpośrednio w nawierzchni, wierzch kraty powinien znajdować się 1,0 cm poniżej poziomu warstwy ścieralnej. Każdy wpust powinien być podłączony do kanału za pośrednictwem studzienki rewizyjnej połączeniowej, studzienki krytej (tzw. ślepej) lub wyjątkowo za pomocą wpustu bocznego. Wpustów deszczowych nie należy sprzęgać. Gdy zachodzi konieczność zwiększenia powierzchni spływu, dopuszcza się w wyjątkowych przypadkach stosowanie wpustów podwójnych. W przypadkach kolizyjnych, gdy zachodzi konieczność usytuowania wpustu nad istniejącymi urządzeniami podziemnymi, można studzienkę ściekową wypłycić do min. 0,60 m nie stosując osadnika. Osadnik natomiast powinien być ustawiony poza kolizyjnym urządzeniem i połączony przykanalikiem ze studzienką, jak również z kanałem zbiorczym. Odległość osadnika od krawężnika jezdni nie powinna przekraczać 3,0 m Ocieplenie Do ocieplenia rur (gdy h p < h dopuszczalne ) stosować keramzyt, warstwa gr. min. 20 cm Izolacje Rury betonowe i żelbetowe użyte do budowy kanalizacji powinny być zabezpieczone przed korozją, zgodnie z zasadami zawartymi w Instrukcji zabezpieczania przed korozją konstrukcji betonowych opracowanej przez Instytut Techniki Budowlanej w 1986 r. [21]. Zabezpieczenie rur kanałowych polega na powleczeniu ich zewnętrznej i wewnętrznej powierzchni warstwą izolacyjną asfaltową, posiadającą aprobatę techniczną, wydaną przez upoważnioną jednostkę. Studzienki zabezpiecza się przez posmarowanie z zewnątrz izolacją bitumiczną. Dopuszcza się stosowanie innego środka izolacyjnego uzgodnionego z Inżynierem. W środowisku słabo agresywnym, niezależnie od czynnika agresji, studzienki należy zabezpieczyć przez zagruntowanie izolacją asfaltową oraz trzykrotne posmarowanie lepikiem asfaltowym stosowanym na gorąco wg PN-C [8]. W środowisku silnie agresywnym (z uwagi na dużą różnorodność i bardzo duży przedział natężenia czynnika agresji) sposób zabezpieczenia rur przed korozją Wykonawca uzgodni z Inżynierem Zasypanie wykopów i ich zagęszczenie Zasypywanie rur w wykopie należy prowadzić warstwami grubości 20 cm. Materiał zasypkowy powinien być równomiernie układany i zagęszczany po obu stronach przewodu. Wskaźnik zagęszczenia powinien być zgodny z określonym w SST. Rodzaj gruntu do zasypywania wykopów Wykonawca uzgodni z Inżynierem Regulacja pionowa studzienek, zasuw oraz pokryw studni 52

54 Należy rozebrać górną uszkodzoną część studzienki oraz odkuć uszkodzoną nawierzchnie i podbudowę. Następnie wykonuje się deskowanie i można przystąpić do betonowania. Po okresie dojrzewania betonu można przystąpić do osadzenia pokrywy na zaprawie cementowej. Nową nawierzchnię, wokół naprawionej studzienki, należy wykonać w sposób identyczny ze stanem przed przebudową. Do nawierzchni należy użyć, w największym zakresie, materiał otrzymany z rozbiórki, nadający się do ponownego wbudowania. Nowy uzupełniany materiał powinien być jak najbardziej zbliżony do materiału starego. Zmiany konstrukcji jezdni mogą być dokonane pod warunkiem akceptacji Inżyniera. Przy wykonywaniu podbudowy należy zwracać szczególną uwagę na poprawne jej zagęszczenie wokół komina i kołnierza studzienki. Przy nawierzchni asfaltowej, powierzchnie styku części żeliwnych lub metalowych powinny być pokryte asfaltem. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w SST D-M Wymagania ogólne pkt Kontrola, pomiary i badania Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien wykonać badania materiałów do betonu i zapraw i ustalić receptę Kontrola, pomiary i badania w czasie robót Wykonawca jest zobowiązany do stałej i systematycznej kontroli prowadzonych robót w zakresie i z częstotliwością określoną w niniejszej SST i zaakceptowaną przez Inżyniera. W szczególności kontrola powinna obejmować: sprawdzenie rzędnych założonych ław celowniczych w nawiązaniu do podanych stałych punktów wysokościowych z dokładnością do 1 cm, badanie zabezpieczenia wykopów przed zalaniem wodą, badanie i pomiary szerokości, grubości i zagęszczenia wykonanej warstwy podłoża z kruszywa mineralnego lub betonu, badanie odchylenia osi kolektora, sprawdzenie zgodności z dokumentacją projektową założenia przewodów i studzienek, badanie odchylenia spadku kolektora deszczowego, sprawdzenie prawidłowości ułożenia przewodów, sprawdzenie prawidłowości uszczelniania przewodów, badanie wskaźników zagęszczenia poszczególnych warstw zasypu, sprawdzenie rzędnych posadowienia studzienek ściekowych (kratek) i pokryw włazowych, sprawdzenie zabezpieczenia przed korozją Dopuszczalne tolerancje i wymagania odchylenie odległości krawędzi wykopu w dnie od ustalonej w planie osi wykopu nie powinno wynosić więcej niż 5 cm, odchylenie wymiarów w planie nie powinno być większe niż 0,1 m, odchylenie grubości warstwy podłoża nie powinno przekraczać 3 cm, odchylenie szerokości warstwy podłoża nie powinno przekraczać 5 cm, odchylenie kolektora rurowego w planie, odchylenie odległości osi ułożonego kolektora od osi przewodu ustalonej na ławach celowniczych nie powinna przekraczać 5 mm, odchylenie spadku ułożonego kolektora od przewidzianego w projekcie nie powinno przekraczać -5% projektowanego spadku (przy zmniejszonym spadku) i +10% projektowanego spadku (przy zwiększonym spadku), wskaźnik zagęszczenia zasypki wykopów określony w trzech miejscach na długości 100 m powinien być zgodny z pkt 5.5.9, rzędne kratek ściekowych i pokryw studzienek powinny być wykonane z dokładnością do 5 mm. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest m (metr) wykonanego i odebranego rurociągu oraz szt. (sztuka) wykonanej i odebranej studzienki rewizyjnej i wodościekowej. 8. ODBIÓR ROBÓT 53

55 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w SST D-M Wymagania ogólne pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne Odbiór robót zanikających i ulegających zakryciu Odbiorowi robót zanikających i ulegających zakryciu podlegają: roboty montażowe wykonania rur kanałowych i przykanalików, wykonane studzienki ściekowe i kanalizacyjne, wykonane komory, wykonana izolacja, zasypany zagęszczony wykop. Odbiór robót zanikających powinien być dokonany w czasie umożliwiającym wykonanie korekt i poprawek, bez hamowania ogólnego postępu robót. Długość odcinka robót ziemnych poddana odbiorowi nie powinna być mniejsza od 50 m. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w SST D-M Wymagania ogólne pkt Cena jednostki obmiarowej Cena 1 m wykonanego i odebranego rurociągu i 1 szt. wykonanej i odebranej studzienki rewizyjnej i wodościekowej obejmuje: oznakowanie robót, dostawę materiałów, wykonanie robót przygotowawczych, wykonanie wykopu w gruncie kat. I-IV wraz z umocnieniem ścian wykopu i jego odwodnienie, przygotowanie podłoża i fundamentu, wykonanie wylotu kolektora, ułożenie przewodów kanalizacyjnych, przykanalików, studni, studzienek ściekowych i osadników, wykonanie izolacji rur i studzienek, zasypanie i zagęszczenie wykopu, przeprowadzenie pomiarów i badań wymaganych w specyfikacji technicznej. 10. PRZEPISY ZWIĄZANE Normy 1. PN-B Kruszywa mineralne do betonu 2. PN-B Wyroby kanalizacyjne kamionkowe. Rury i kształtki. Wymagania i badania 3. PN-B Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Żwir i mieszanka 4. PN-B Kruszywa mineralne. Kruszywa łamane do nawierzchni drogowych 5. PN-B Cegła pełna wypalana z gliny - kanalizacyjna 6. PN-B Kamionkowe rury i kształtki kanalizacyjne. Kształt i wymiary 7. PN-B Zaprawy budowlane zwykłe 8. PN-C Lepik asfaltowy bez wypełniaczy stosowany na gorąco 9. PN-H Włazy kanałowe. Ogólne wymagania i badania 10. PN-H Włazy kanałowe. Klasa A (włazy typu lekkiego) 11. PN-H Włazy kanałowe. Klasy B, C, D (włazy typu ciężkiego) 12. PN-H Skrzynki żeliwne wpustów deszczowych. Wymagania i badania 13. PN-H Skrzynki żeliwne wpustów deszczowych. Klasa C 14. PN-H Stopnie żeliwne do studzienek kontrolnych 15. PN-H Żeliwne rury ciśnieniowe do połączeń sztywnych 16. BN-88/ Cement. Transport i przechowywanie 17. BN-62/ ,04, 07 Beton hydrotechniczny 18. BN-86/ , 01 Rury bezciśnieniowe. Kielichowe rury betonowe i żelbetowe Wipro 19. BN-86/ Rury bezciśnieniowe. Rury betonowe i żelbetowe 20. BN-86/ Prefabrykaty budowlane z betonu. Kręgi betonowe i żelbetowe Inne dokumenty 21. Instrukcja zabezpieczania przed korozją konstrukcji betonowych opracowana przez Instytut Techniki Budowlanej - Warszawa 1986 r. 22. Katalog budownictwa 54

56 KB (6) Studzienki połączeniowe (lipiec 1980) KB (7) Studzienki przelotowe (lipiec 1980) KB (8) Studzienki spadowe (lipiec 1980) KB (11) Studzienki ślepe (lipiec 1980) KB (1) Studzienki ściekowe do odwodnienia dróg (październik 1983) KB (6) Kręgi betonowe średnicy 50 cm; wysokości 30 lub 60 cm 23. Katalog powtarzalnych elementów drogowych. Transprojekt - Warszawa, r. 24. Tymczasowa instrukcja projektowania i budowy przewodów kanalizacyjnych z rur Wipro, Centrum Techniki Komunalnej, 1978 r. 25. Wytyczne eksploatacyjne do projektowania sieci i urządzeń sieciowych, wodociągowych i kanalizacyjnych, BPC WiK Cewok i BPBBO Miastoprojekt- Warszawa, zaakceptowane i zalecone do stosowania przez Zespół Doradczy ds. procesu inwestycyjnego powołany przez Prezydenta m.st. Warszawy - sierpień 1984 r. 55

57 D PODBUDOWY D Wykonanie warstwy odcinającej z piasku 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem warstwy odcinającej z piasku Zakres stosowania SST SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w p Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem warstwy odcinającej z podsypki piaskowej gr. 10 cm Określenia podstawowe Określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z określeniami podanymi w SST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w SST D-M Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w SST D-M Wymagania ogólne pkt Rodzaje materiałów - piasek, - woda Wymagania dla piasku Piasek stosowany do wykonywania warstwy podsypki powinien spełniać wymagania normy PN-B [5] dla gatunku 1 i Składowanie materiałów Wykonawca robót powinien zabezpieczyć piasek przed zanieczyszczeniem i zmieszaniem z innymi materiałami kamiennymi. Podłoże w miejscu składowania powinno być równe, utwardzone i dobrze odwodnione. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w SST D-M Wymagania ogólne pkt Sprzęt do wykonania robót Wykonawca przystępujący do wykonania warstwy odcinającej z piasku powinien wykazać się możliwością korzystania z następującego sprzętu: równiarek, walców statycznych, płyt wibracyjnych lub ubijaków mechanicznych. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w SST D-M Wymagania ogólne pkt Transport piasku Piasek można przewozić dowolnymi środkami transportu w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi materiałami, nadmiernym wysuszeniem i zawilgoceniem. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D-M Wymagania ogólne pkt Przygotowanie podłoża Podłoże gruntowe powinno spełniać wymagania określone w SST D Roboty ziemne Warstwa odcinająca z piasku powinna być wytyczona w sposób umożliwiający wykonanie jej zgodnie z dokumentacją projektową, z tolerancjami określonymi w niniejszych specyfikacjach. 56

58 Paliki lub szpilki powinny być ustawione w osi drogi i w rzędach równoległych do osi drogi, lub w inny sposób zaakceptowany przez Inżyniera. Rozmieszczenie palików lub szpilek powinno umożliwiać naciągnięcie sznurków lub linek do wytyczenia robót w odstępach nie większych niż co 10 m Wbudowanie i zagęszczanie kruszywa Kruszywo powinno być rozkładane w warstwie o jednakowej grubości, przy użyciu równiarki, z zachowaniem wymaganych spadków i rzędnych wysokościowych. Grubość rozłożonej warstwy luźnego kruszywa powinna być taka, aby po jej zagęszczeniu osiągnięto grubość projektowaną. W miejscach, w których widoczna jest segregacja kruszywa należy przed zagęszczeniem wymienić kruszywo na materiał o odpowiednich właściwościach. Natychmiast po końcowym wyprofilowaniu warstwy odsączającej lub odcinającej należy przystąpić do jej zagęszczania. Zagęszczanie warstw o przekroju daszkowym należy rozpoczynać od krawędzi i stopniowo przesuwać pasami podłużnymi częściowo nakładającymi się, w kierunku jej osi. Zagęszczanie nawierzchni o jednostronnym spadku należy rozpoczynać od dolnej krawędzi i przesuwać pasami podłużnymi częściowo nakładającymi się, w kierunku jej górnej krawędzi. Nierówności lub zagłębienia powstałe w czasie zagęszczania powinny być wyrównywane na bieżąco przez spulchnienie warstwy kruszywa i dodanie lub usunięcie materiału, aż do otrzymania równej powierzchni. W miejscach niedostępnych dla walców warstwa odcinająca i odsączająca powinna być zagęszczana płytami wibracyjnymi lub ubijakami mechanicznymi. Zagęszczanie należy kontynuować do osiągnięcia wskaźnika zagęszczenia nie mniejszego od 1,0 według normalnej próby Proctora, przeprowadzonej według PN-B [1]. Wskaźnik zagęszczenia należy określać zgodnie z BN-77/ [8]. W przypadku, gdy gruboziarnisty materiał wbudowany w warstwę odsączającą lub odcinającą, uniemożliwia przeprowadzenie badania zagęszczenia według normalnej próby Proctora, kontrolę zagęszczenia należy oprzeć na metodzie obciążeń płytowych. Należy określić pierwotny i wtórny moduł odkształcenia warstwy według BN- 64/ [6]. Stosunek wtórnego i pierwotnego modułu odkształcenia nie powinien przekraczać 2,2. Wilgotność kruszywa podczas zagęszczania powinna być równa wilgotności optymalnej z tolerancją od - 20% do +10% jej wartości. W przypadku, gdy wilgotność kruszywa jest wyższa od wilgotności optymalnej, kruszywo należy osuszyć przez mieszanie i napowietrzanie. W przypadku, gdy wilgotność kruszywa jest niższa od wilgotności optymalnej, kruszywo należy zwilżyć określoną ilością wody i równomiernie wymieszać Utrzymanie warstwy odcinającej z piasku Warstwa odcinająca z piasku po wykonaniu, a przed ułożeniem następnej warstwy powinna być utrzymywane w dobrym stanie. Nie dopuszcza się ruchu budowlanego po wykonanej warstwie. Koszt napraw wynikłych z niewłaściwego utrzymania warstwy obciąża Wykonawcę robót. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w SST D-M Wymagania ogólne pkt Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów Częstotliwość oraz zakres badań i pomiarów dotyczących cech geometrycznych i zagęszczenia warstwy odsączającej i odcinającej podaje tablica 1. 57

59 Tablica 1. Częstotliwość oraz zakres badań i pomiarów warstwy odsączającej i odcinającej Lp. Wyszczególnienie badań Minimalna częstotliwość badań i pomiarów i pomiarów 1 Szerokość warstwy 1 raz na 100m 2 Równość podłużna co 20 m na każdym pasie ruchu 3 Równość poprzeczna 1 raz na 100 m 4 Spadki poprzeczne *) 1 raz na 100 m 5 Rzędne wysokościowe co 100 m 6 Ukształtowanie osi w co 100 m planie *) 7 Grubość warstwy Podczas budowy: w 3 punktach na każdej działce roboczej, lecz nie rzadziej niż raz na 400 m2 Przed odbiorem: w 3 punktach, lecz nie rzadziej niż raz na 2000 m2 8 Zagęszczenie, w 2 punktach na dziennej działce roboczej, lecz nie wilgotność kruszywa rzadziej niż raz na 600 m2 *) Dodatkowe pomiary spadków poprzecznych i ukształtowania osi w planie należy wykonać w punktach głównych łuków poziomych Szerokość warstwy Szerokość warstwy nie może się różnić od szerokości projektowanej o więcej niż +10 cm, -5 cm Równość warstwy Nierówności podłużne warstwy odcinającej i odsączającej należy mierzyć 4 metrową łatą, zgodnie z normą BN-68/ [7]. Nierówności poprzeczne warstwy odcinającej i odsączającej należy mierzyć 4 metrową łatą. Nierówności nie mogą przekraczać 20 mm Spadki poprzeczne Spadki poprzeczne warstwy odcinającej i odsączającej na prostych i łukach powinny być zgodne z dokumentacją projektową z tolerancją 0,5% Rzędne wysokościowe Różnice pomiędzy rzędnymi wysokościowymi warstwy i rzędnymi projektowanymi nie powinny przekraczać +1 cm i -2 cm Ukształtowanie osi w planie Oś w planie nie może być przesunięta w stosunku do osi projektowanej o więcej niż 3 cm dla autostrad i dróg ekspresowych lub o więcej niż 5 cm dla pozostałych dróg Grubość warstwy Grubość warstwy powinna być zgodna z określoną w dokumentacji projektowej z tolerancją +1 cm, -2 cm. Jeżeli warstwa, ze względów technologicznych, została wykonana w dwóch warstwach, należy mierzyć łączną grubość tych warstw. Na wszystkich powierzchniach wadliwych pod względem grubości Wykonawca wykona naprawę warstwy przez spulchnienie warstwy na głębokość co najmniej 10 cm, uzupełnienie nowym materiałem o odpowiednich właściwościach, wyrównanie i ponowne zagęszczenie. Roboty te Wykonawca wykona na własny koszt. Po wykonaniu tych robót nastąpi ponowny pomiar i ocena grubości warstwy, według wyżej podanych zasad na koszt Wykonawcy Zagęszczenie warstwy Wskaźnik zagęszczenia warstwy odcinającej i odsączającej, określony wg BN-77/ [8] nie powinien być mniejszy od 1. Jeżeli jako kryterium dobrego zagęszczenia warstwy stosuje się porównanie wartości modułów odkształcenia, to wartość stosunku wtórnego do pierwotnego modułu odkształcenia, określonych zgodnie z normą BN-64/ [6], nie powinna być większa od 2,2. Wilgotność kruszywa w czasie zagęszczenia należy badać według PN-B [2]. Wilgotność kruszywa powinna być równa wilgotności optymalnej z tolerancją od -20% do +10%. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D-M Wymagania ogólne pkt Jednostka obmiarowa 58

60 Jednostką obmiarową jest m 2 (metr kwadratowy) warstwy odcinającej z piasku. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w SST D-M Wymagania ogólne pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w SST D-M Wymagania ogólne pkt Cena jednostki obmiarowej Cena wykonania 1m 2 warstwy z piasku obejmuje: - prace pomiarowe, - dostarczenie i rozłożenie na uprzednio przygotowanym podłożu warstwy materiału o grubości i jakości określonej w dokumentacji projektowej i specyfikacji technicznej, - wyrównanie ułożonej warstwy do wymaganego profilu, - zagęszczenie wyprofilowanej warstwy, - przeprowadzenie pomiarów i badań laboratoryjnych wymaganych w specyfikacji technicznej, - utrzymanie warstwy. 10. PRZEPISY ZWIĄZANE Wytyczne budowy nasypów komunikacyjnych na słabym podłożu z zastosowaniem Warszawa geotekstyliów, IBDiM, 59

61 D Oczyszczenie i skropienie warstw konstrukcyjnych 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej SST są wymagania dotyczące wykonania i odbioru robót związanych z oczyszczeniem i skropieniem warstw konstrukcyjnych nawierzchni Zakres stosowania SST SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w p Zakres robót objętych SST Ustalenia zawarte w niniejszej SST dotyczą zasad prowadzenia robót związanych z oczyszczeniem i skropieniem warstw konstrukcyjnych nawierzchni. 2. MATERIAŁY 2.1. Rodzaje materiałów do wykonania skropienia. Materiały do skropienia warstw konstrukcji nawierzchni muszą być zaakceptowane przez Inżyniera. Do skropienia warstw nawierzchni należy użyć: - Do skropienia podbudowy nieasfaltowej użyć emulsję asfaltową kationową średniorozpadową wg WT.EmA-1999 Z.60; - Do skropienia podbudowy i warstw asfaltowych użyć emulsję asfaltową kationową szybkorozpadową o właściwościach zgodnych z WT.EmA-1999 Z Do skropienia warstwy wyrównawczej i przyklejenia geosiatki należy korzystać z zaleceń producenta geosiatki Zużycie lepiszczy do skropienia Do skropienia poszczególnych warstw konstrukcyjnych nawierzchni należy użyć lepiszcza w ilości następującej, w przeliczeniu na czysty asfalt: - Podbudowa z kruszywa stabilizowanego cementem - 0,5 kg/m 2 - Warstwa wyrównawcza z betonu asfaltowego wg zaleceń producenta geosiatki - Warstwa wiążąca z betonu asfaltowego 0,2 kg/m Składowanie lepiszczy Warunki przechowywania nie mogą powodować utraty cech lepiszcza i obniżenia jego jakości. Lepiszcze należy przechowywać w zbiornikach stalowych wyposażonych w urządzenia grzewcze i zabezpieczonych przed dostępem wody i zanieczyszczeniem. Dopuszcza się magazynowanie lepiszczy w zbiornikach murowanych, betonowych lub żelbetowych przy spełnieniu tych samych warunków, jakie podano dla zbiorników stalowych. Przy przechowywaniu emulsji asfaltowej należy stosować się ściśle do zaleceń producenta emulsji. 3. SPRZĘT 3.1. Sprzęt do oczyszczania warstw nawierzchni Do oczyszczania warstw nawierzchni należy używać: - szczotki mechaniczne, zaleca się użycie urządzeń dwuszczotkowych. Pierwsza ze szczotek powinna być wykonana z twardych elementów czyszczących i służyć do zdrapywania oraz usuwania zanieczyszczeń przylegających do czyszczonej warstwy. Druga szczotka powinna posiadać miękkie elementy czyszczące i służyć do zamiatania. Zaleca się używanie szczotek wyposażonych w urządzenia odpylające. - sprężarki - zbiorniki z wodą - szczotki ręczne 3.2. Sprzęt do skrapiania warstw nawierzchni Do skrapiania warstw nawierzchni należy używać skrapiarkę lepiszcza. Skrapiarka powinna być wyposażona w urządzenia pomiarowo - kontrolne pozwalające na sprawdzenie i regulowanie następujących parametrów: - temperatury rozkładanego lepiszcza - ciśnienia lepiszcza w kolektorze - obrotów pompy dozującej lepiszcze - prędkości poruszania się skrapiarki - wysokości i długości kolektora do rozkładania lepiszcza - ilości dozowanego lepiszcza Zbiornik na lepiszcze skrapiarki powinien być izolowany termicznie, tak aby było możliwe zachowanie stałej temperatury lepiszcza. Wykonawca powinien posiadać aktualne świadectwo cechowania skrapiarki zawierające zależności pomiędzy wydatkiem lepiszcza a następującymi parametrami: - ciśnieniem lepiszcza 60

62 - obrotami pompy - prędkością jazdy skrapiarki, - temperaturą lepiszcza. Skrapiarka powinna zapewnić rozkładanie lepiszcza z tolerancją 10% od ilości założonej. 4. TRANSPORT 4.1. Wymagania dla transportu Transport emulsji powinien odbywać się w cysternach samochodowych. Dopuszcza się stosowanie beczek lub innych pojemników stalowych. Cysterny przeznaczone do przewozu emulsji powinny być przedzielone przegrodami, dzielącymi je na komory o pojemności nie większej niż 1 m 3, a każda przegroda powinna mieć wykroje umożliwiające przepływ emulsji. Cysterny, pojemniki i zbiorniki przeznaczone do transportu lub składowania emulsji powinny być czyste i nie powinny zawierać resztek innych lepiszczy. 5. WYKONANIE ROBÓT 5.1. Oczyszczenie warstw nawierzchni Oczyszczenie warstw nawierzchni polega na usunięciu luźnego materiału, brudu, błota i kurzu przy użyciu szczotek mechanicznych, a w razie potrzeby wody pod ciśnieniem. W miejscach trudno dostępnych należy używać szczotek ręcznych. W razie potrzeby, na terenach nie zabudowanych, bezpośrednio przed skropieniem warstwa powinna być oczyszczona z kurzy przy użyciu sprężonego powietrza Skropienie warstw nawierzchni Warstwa przed skropieniem powinna być oczyszczona. Jeżeli do oczyszczenia warstwy była używana woda to skropienie lepiszczem może nastąpić dopiero po wyschnięciu warstwy. Skropienie warstwy może rozpocząć się po akceptacji przez Inżyniera jej oczyszczenia. Warstwa nawierzchni powinna być skrapiana lepiszczem przy użyciu skrapiarek, a w miejscach trudno dostępnych ręcznie (za pomocą węża z dyszą rozpryskową). Temperatury lepiszczy powinny się mieścić w przedziałach podanych w tablicy 1. Tablica 1. Temperatura lepiszczy przy skrapianiu. Lp. Rodzaj lepiszcza Temperatury [ C] 1 Emulsja asfaltowa kationowa 20 40*) 2 Elastomeroasfalt lub emulsja elastoeroasfaltowa Wg wskazań producenta *)w razie potrzeby emulsję należy ogrzać do temperatury zapewniającej wymaganą lepkość. Skropienie powinno być równomierne, a ilość rozkładanego lepiszcza powinna być równa ilości założonej z tolerancją 10%. Na wszystkich powierzchniach gdzie rozłożono nadmierną ilość lepiszcza Wykonawca powinien rozłożyć warstwę suchego i rozgrzanego piasku i usunąć nadmiar lepiszcza przez szczotkowanie. Jeżeli do skropienia została użyta emulsja asfaltowa, to skropiona warstwa powinna być pozostawiona bez jakiegokolwiek ruchu na czas niezbędny dla umożliwienia penetracji lepiszcza w warstwę i odparowania wody z emulsji. W zależności od rodzaju użytej emulsji czas ten wynosi od 1godz. do 2 godzin. W przypadku elastomeroasfaltu lub emulsji elastomeraoasfaltowej kationowej należy stosować się do wskazań producenta. Przed ułożeniem warstwy z mieszanki mineralno bitumicznej Wykonawca powinien zabezpieczyć skropioną warstwę nawierzchni przed uszkodzeniem dopuszczając tylko niezbędny ruch budowlany. Jakiekolwiek uszkodzenia powierzchni powinny być przez Wykonawcę naprawione. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Badania i kontrola przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien przeprowadzić próbne skropienie warstwy w celu określenia optymalnych parametrów pracy skrapiarki i określenia wymaganej ilości lepiszcza w zależności od rodzaju i stanu warstwy przewidzianej do skropienia Badania i kontrola w czasie robót Badania lepiszczy Ocena lepiszczy powinna być oparta na atestach producenta, z tym, że Wykonawca powinien kontrolować dla każdej dostawy właściwości lepiszczy podane w tablicy 2. 61

63 Tablica 2. Właściwości lepiszczy kontrolowane w czasie robót Lp. Rodzaj lepiszcza Kontrolowane właściwości Badanie według normy 1 Emulsja asfaltowa kationowa lepkość WT.EmA-99 Z.60 2 Inne Wg wskazań producenta Sprawdzenie jednorodności skropienia i zużycia lepiszcza Jednorodność skropienia powinna być sprawdzana wizualnie. Zaleca się przeprowadzić kontrolę ilości rozkładanego lepiszcza według metody podanej w opracowaniu Powierzchniowe utrwalenia. Oznaczanie ilości rozkładanego lepiszcza i kruszywa wg metody zalecanej przez GDDP do stosowania [4]. 7. OBMIAR ROBÓT Obmiar oczyszczonej oraz skropionej powierzchni warstwy powinien być dokonany w metrach kwadratowych [m 2 ]. 8. ODBIÓR ROBÓT Odbiór oczyszczonej i skropionej powierzchni jest dokonywany na zasadach odbioru robót zanikających i ulegających zakryciu. Do odbioru Wykonawca przedstawia wszystkie wyniki badań z bieżącej kontroli materiałów i robót. Odbioru dokonuje Inżynier na podstawie wyników badań Wykonawcy z bieżącej kontroli jakości materiałów i robót i oględzin warstwy. W przypadku stwierdzenia usterek Inżynier ustali zakres wykonania robót poprawkowych. Roboty poprawkowe Wykonawca wykona na własny koszt w terminie ustalonym z Inżynierem. 9. PODSTAWA PŁATNOŚCI Cena dla wykonanego oczyszczenia i skropienia warstw konstrukcyjnych obejmuje: - mechaniczne oczyszczenie każdej niżej położonej warstwy konstrukcyjnej nawierzchni z ewentualnym polewaniem wodą lub użyciem sprężonego powietrza, a zależności od potrzeb, - ręczne odspojenie stwardniałych zanieczyszczeń, - dostarczenie lepiszcza i napełnienie nim skrapiarek oraz podgrzanie do wymaganej temperatury, - skropienie warstwy lepiszczem w ilości określonej w SST, - przeprowadzenie badań i pomiarów laboratoryjnych wymaganych w SST. 10. PRZEPISY ZWIĄZANE 1./ PN-84/C Przetwory naftowe. Pomiar penetracji asfaltów. 2./ PN-65/C Przetwory naftowe. Asfalty drogowe. 3./ PN-C Przetwory naftowe. Asfalty upłynnione AUN do nawierzchni drogowych 4./ "Powierzchniowe utrwalenia. Oznaczanie ilości rozkładanego lepiszcza i kruszywa." Zalecone przez GDDP do stosowania pismem GDDP-5. 3a-551/5/92 z dnia / Warunki Techniczne. Drogowe kationowe emulsje asfaltowe EmA-99 Z.60, IBDiM 1999 r. 62

64 D Podbudowa z kruszywa łamanego stabilizowanego mechanicznie 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej SST są wymagania dotyczące wykonania i odbioru podbudowy z kruszywa łamanego stabilizowanego mechanicznie Zakres stosowania SST SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w p Zakres robót objętych SST Ustalenia zawarte w niniejszej SST stanowią wymagania dotyczące robót związanych z wykonaniem podbudowy zasadniczej z kruszywa łamanego 0/31,5 mm stabilizowanego mechanicznie. 2. MATERIAŁY 2.1. Kruszywo Materiałem do wykonania podbudowy z kruszywa łamanego stabilizowanego mechanicznie powinno być kruszywo łamane uzyskane w wyniku przekruszenia surowca skalnego lub kamieni narzutowych i otoczaków albo ziarn żwiru większych od 8 mm. Kruszywo powinno być jednorodne, bez domieszek gliny i zanieczyszczeń obcych Uziarnienie kruszywa Krzywa uziarnienia kruszywa określona wg normy PN-S-06102:1997 powinna leżeć pomiędzy krzywymi granicznymi podanymi w tablicy 1. Tablica 1. Uziarnienie kruszywa łamanego stabilizowanego mechanicznie do podbudowy zasadniczej 0/31,5mm Sito kwadratowe [mm] Przechodzi przez sito [%] ,5 0, Krzywa uziarnienia kruszywa powinna być ciągła i nie przebiegać od dolnej do górnej krzywej granicznej uziarnienia na sąsiednich sitach. Wymiar największego ziarna kruszywa nie może przekraczać 2/3 grubości warstwy układanej jednorazowo. Frakcje kruszywa przechodzące prze sito 0,075 mm nie powinny stanowić więcej niż 65% frakcji przechodzącej przez sito 0,5 mm Właściwości kruszywa Kruszywa powinno spełniać wymagania określone w poniższej tablicy 2. Tablica 2. Wymagane właściwości kruszywa dla podbudowy zasadniczej L.p. Właściwości badane według: Wymagania 1 Zawartość nadziarna, %, nie więcej niż 5 2 Zawartość ziarn nieforemnych, wg PN-78/B06714/16; % nie więcej niż 35 3 Zawartość zanieczyszczeń organicznych, barwa cieczy nie ciemniejsza niż wzorcowa 4 Wskaźnik piaskowy po 5-krotnym zagęszczeniu metodą I lub II wg PN-B-04481: Ścieralność w bębnie Los Angeles, wg PN-78/B-06714/42, - ubytek masy po pełnej liczbie obrotów, %, nie większy niż po 1/5 liczby obrotów w stosunku do ubytku masy po pełnej liczbie obrotów, nie więcej niż Nasiąkliwość, %, nie więcej niż 3 7 Mrozoodporność ziarn większych od 2mm, wg PN-78/B-06714/19 po 25 cyklach zamrażania i odmrażania, ubytek masy, %, nie więcej niż 5 8 Zawartość związków siarki w przeliczeniu na SO 3, %, nie więcej niż 1 9 Wskaźnik nośności w noś mieszanki kruszywa, nie mniejszy niż Źródła materiałów Wszystkie materiały użyte do budowy powinny pochodzić tylko ze źródeł uzgodnionych i zatwierdzonych przez Inżyniera. 63

65 Źródła materiałów powinny być wybrane przez Wykonawcę z wyprzedzeniem, przed rozpoczęciem robót. Wykonawca powinien dostarczyć Inżynierowi wyniki badań laboratoryjnych łącznie z projektowaną krzywą uziarnienia i reprezentatywne próbki materiałów. Materiały z zaproponowanego prze Wykonawcę źródła będą zaakceptowane do wbudowania przez Inżyniera jeżeli dostarczone przez Wykonawcę wyniki badań laboratoryjnych i ewentualne wyniki badań laboratoryjnych prowadzonych przez Inżyniera wykażą zgodność cech materiałowych z wymaganiami. Zatwierdzanie źródła materiałów nie oznacza, że wszystkie materiały z tego źródła będą przez Inżyniera dopuszczone do wbudowania. Materiały, które nie spełniają wymagań zostaną odrzucone. 3. SPRZĘT Do wykonania podbudów z kruszyw łamanych stabilizowanych mechanicznie należy stosować: a./ Mieszarki stacjonarne do wytwarzania mieszanki kruszyw, wyposażone w urządzenia dozujące wodę, b./ Równiarki lub układarki kruszywa do rozkładania materiału, c./ Walce ogumione i stalowe wibracyjne lub statyczne do zagęszczania. W miejscach trudnodostępnych powinny być stosowane zagęszczarki płytowe, ubijaki mechaniczne lub małe walce wibracyjne. 4. TRANSPORT Transport kruszywa powinien odbywać się w sposób przeciwdziałający jego zanieczyszczeniu i rozsegregowaniu. Ruch pojazdów po wyprofilowanym podłożu drogi powinien być tak zorganizowany, aby nie dopuścić do jego uszkodzeń i tworzenia kolein. Przy ruchu po drogach publicznych pojazdy powinny spełniać wymagania dotyczące przepisów ruchu drogowego w odniesieniu do dopuszczalnych obciążenia osie i innych parametrów technicznych. 5. WYKONANIE ROBÓT 5.1. Przygotowanie podłoża Podłoże pod podbudowę z kruszywa łamanego stabilizowanego mechanicznie stanowi warstwa kruszywa naturalnego stabilizowanego mechanicznie lub podłoże gruntowe. Jeżeli podłoże wykazuje jakiekolwiek wady to powinny być one usunięte według zasad akceptowanych przez Inżyniera. Podbudowa powinna być wytyczona w sposób umożliwiający jej wykonanie zgodnie z Dokumentacją Projektową lub według zaleceń Inżyniera z tolerancjami określonymi w niniejszej SST. Paliki lub szpilki do kontroli ukształtowania warstw powinny być wcześniej, odpowiednio zamocowane i utrzymywane w czasie robót przez Wykonawcę. Rozmieszczenie palików lub szpilek powinno umożliwiać naciągnięcie sznurków lub linek do wytyczenia robót i nie powinno być większe niż co 10 m Wytwarzanie mieszanki kruszywa Mieszankę kruszywa o uziarnieniu zgodnym z projektowaną krzywą uziarnienia i wilgotności optymalnej należy wytwarzać w mieszarkach stacjonarnych gwarantujących otrzymanie jednorodnej mieszanki. Ze względu na konieczność zapewnienia jednorodności materiału nie dopuszcza się wytwarzania mieszanki przez mieszanie poszczególnych frakcji na drodze. Mieszanka po wyprodukowaniu powinna być od razu transportowana na miejsce wbudowania w sposób przeciwdziałający segregacji i nadmiernemu wysychaniu Rozkładanie mieszanki kruszywa Mieszanka kruszywa powinna być rozkładana w warstwie o jednakowej grubości, takiej aby jej ostateczna grubość po zagęszczeniu była równa grubości projektowanej. Warstwy kruszywa powinny być rozkładane w sposób zapewniający osiągnięcie wymaganych spadków i rzędnych wysokościowych. Jeżeli podbudowa składa się z więcej niż jednej warstwy kruszywa, to każda warstwa powinna być wyprofilowana i zagęszczona z zachowaniem wymaganych spadków i rzędnych wysokościowych. Rozpoczęcie układania następnej warstwy może nastąpić po odbiorze poprzedniej warstwy przez Inżyniera. Kruszywo w miejscach w których widoczna jest jego segregacja powinno być przed zagęszczeniem zastąpione materiałem o odpowiednich właściwościach Zagęszczanie Natychmiast po końcowym wyprofilowaniu warstwy kruszywa należy przystąpić do jej zagęszczenia przez wałowanie. Wałowanie powinno postępować stopniowo od krawędzi do środka podbudowy przy przekroju daszkowym jezdni, albo od dolnej do górnej krawędzi podbudowy przy przekroju o spadku jednostronnym. Jakiekolwiek nierówności lub zagłębienia powstałe w czasie zagęszczania powinny być wyrównane przez spulchnienie warstwy kruszywa i dodanie lub usunięcie materiału, aż do otrzymania równej powierzchni. W miejscach niedostępnych dla walców podbudowa powinna być zagęszczona zagęszczarkami płytowymi, małymi walcami wibracyjnymi lub ubijakami mechanicznymi. Zagęszczenie należy kontynuować do osiągnięcia wskaźnika zagęszczenia podbudowy nie mniejszego od 1,00 według normalnej próby Proctora, zgodnie z PN-88/B Wilgotność kruszywa podczas zagęszczania powinna być równa wilgotności optymalnej, określonej według normalnej próby Proctora, zgodnie z PN-88B Materiał nadmiernie nawilgocony, powinien zostać 64

66 osuszony przez mieszanie rozłożonej warstwy i napowietrzenie Jeżeli wilgotność materiału jest niższa od optymalnej, materiał w rozłożonej warstwie powinien być zwilżony wodą i równomiernie wymieszany. Wilgotność przy zagęszczaniu powinna być równa wilgotności optymalnej z tolerancją ±2% Utrzymanie podbudowy Wykonawca zobowiązany jest do przeprowadzenia bieżących napraw podbudowy uszkodzonej przez ruch budowlany jak również wskutek oddziaływania czynników atmosferycznych, takich jak opady deszczu, śniegu i mróz. Wykonawca zobowiązany jest wstrzymać ruch budowlany po okresie intensywnych opadów deszczu, jeżeli wystąpi możliwość uszkodzenia podbudowy. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości Zasady ogólne kontroli jakości robót podano w SST D-M Wymagania ogólne p Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien wykonać badania kruszyw przeznaczonych do wykonania robót i przedstawić wyniki tych badań Inżynierowi, wg zasad określonych w p.2. w celu akceptacji materiałów. Badania te powinny obejmować wszystkie właściwości określone w p Badania w czasie robót Częstotliwość badań kontrolnych w czasie robót przy budowie podbudowy z kruszyw naturalnych stabilizowanych mechanicznie podano w poniższej tablicy 3. Tablica 3. Częstotliwość oraz zakres badań przy budowie podbudowy z kruszyw stabilizowanych mechanicznie Częstotliwość badań Lp. Wyszczególnienie badań Minimalna liczba badań na dziennej działce roboczej 1 Uziarnienie mieszanki 2 Wilgotność mieszanki Zagęszczenie warstwy 10 próbek na m 2 4 Badanie właściwości kruszywa wg tab. 1, pkt 2 Maksymalna powierzchnia podbudowy przypadająca na jedno badanie (m 2 ) dla każdej partii kruszywa i przy każdej zmianie kruszywa Uziarnienie mieszanki Uziarnienie mieszanki powinno być zgodne z wymaganiami podanymi w pkt 2.3. Próbki należy pobierać w sposób losowy, z rozłożonej warstwy, przed jej zagęszczeniem. Wyniki badań powinny być na bieżąco przekazywane Inżynierowi Wilgotność mieszanki Wilgotność mieszanki powinna odpowiadać wilgotności optymalnej, określonej według próby Proctora, zgodnie z PN-B [1] (metoda II), z tolerancją ±2%. Wilgotność należy określić według PN-B [5] Zagęszczenie podbudowy Zagęszczenie każdej warstwy powinno odbywać się aż do osiągnięcia wskaźnika zagęszczenia nie mniejszego niż Zagęszczenie podbudowy należy sprawdzać według BN-77/ [30]. Jeżeli nie można określić wskaźnika zagęszczenia, to należy sprawdzać, wg Instrukcji Badań Podłoża Gruntowego Budowli Drogowych i mostowych załącznik 2, GDDP 1998, stosunek modułu odkształcenia wtórnego E 2, do pierwotnego E 1, który nie powinien być większy niż 2,2 dla każdej warstwy konstrukcyjnej podbudowy Właściwości kruszywa Badania kruszywa powinny obejmować ocenę wszystkich właściwości określonych w pkt 2.3. Próbki do badań pełnych powinny być pobierane przez Wykonawcę w sposób losowy w obecności Inżyniera Badania wykonanej warstwy Częstotliwość i zakres badań i pomiarów wykonanej warstwy podbudowy z kruszywa łamanego stabilizowanego mechanicznie przedstawiono w poniższej tablicy. 65

67 Tablica 4. Częstotliwość i zakres badań i pomiarów wykonanej warstwy z kruszywa stabilizowanego mechanicznie Lp. Wyszczególnienie badań i Minimalna częstotliwość pomiarów pomiarów 1 Szerokość podbudowy 10 razy na 1 km 2 Równość podłużna łatą 4-ro metrową co 10 m lub w sposób ciągły planografem 3 Równość poprzeczna 10 razy na 1 km 4 Spadki poprzeczne* ) 10 razy na 1 km 5 Rzędne wysokościowe co 100 m 6 Ukształtowanie osi w planie* ) co 100 m 7 Grubość podbudowy Podczas budowy: w 3 punktach na każdej działce roboczej, lecz nie rzadziej niż raz na 400 m 2 Przed odbiorem: w 3 punktach, lecz nie rzadziej niż raz na 2000 m 2 8 Nośność podbudowy: - moduł odkształcenia - ugięcie sprężyste co najmniej w dwóch przekrojach na każde 1000 m co najmniej w 20 punktach na każde 1000 m *) Dodatkowe pomiary spadków poprzecznych i ukształtowania osi w planie należy wykonać w punktach głównych łuków poziomych Grubość warstwy Grubość warstwy Wykonawca powinien mierzyć natychmiast po jej zagęszczeniu co najmniej w trzech losowo wybranych punktach na każdej dziennej działce roboczej i nie rzadziej niż w jednym punkcie na każde 400 m 2 podbudowy. Bezpośrednio przed odbiorem należy wykonać pomiary grubości warstwy co najmniej w trzech punktach, lecz nie rzadziej niż raz na 2000 m 2. Dopuszczalne odchyłki od projektowanej grubości warstw to ± 1cm Nośność i zagęszczenie warstw Należy wykonać pomiary nośności warstwy z kruszywa, wg Instrukcji Badań Podłoża Gruntowego Budowli Drogowych i mostowych załącznik 2, GDDP Wykonana warstwa powinna spełniać następujące wymagania dotyczące nośności: E 1 80 MPa i E MPa chodniki i zjazdy indywidualne E 2 o 2,2 E Pomiary cech geometrycznych warstwy Równość warstwy Równości podłużne warstwy należy mierzyć łatą 4-ro metrową z częstotliwością nie większą niż co 10 m lub planografem zgodnie z normą BN-68/ Równości poprzeczne należy mierzyć 4-metrową łatą z częstotliwością co 10 m. Nierówności nie powinny przekraczać 20 mm Spadki poprzeczne warstwy Spadki poprzeczne należy mierzyć za pomocą 4-metrowej łaty i poziomicy z częstotliwością podaną w tablicy w p Spadki poprzeczne powinny być zgodne z dokumentacją projektową z tolerancją 0,5 % Rzędne warstwy Rzędne należy sprawdzać co 100 m. Różnice między rzędnymi wykonanymi i projektowanymi nie powinny przekraczać +0 cm do 2 cm Ukształtowanie osi warstwy Ukształtowanie osi należy sprawdzić w punktach głównych trasy i innych dodatkowych, rozmieszczonych nie rzadziej niż co 100 m. Oś warstwy w planie nie może być przesunięta w stosunku do osi projektowanej o więcej niż 5 cm Szerokość warstwy Szerokość należy sprawdzić co najmniej 10 razy na 1 km. Szerokość podbudowy nie może różnić się od szerokości projektowanej o więcej niż 5 cm Grubość warstwy Grubość nie powinna się różnić od podanej w projekcie o więcej niż 1 cm Zasady postępowania z wadliwie wykonanymi odcinkami Niewłaściwe uziarnienie i właściwości kruszywa 66

68 Wszystkie kruszywa nie spełniające wymagań dotyczących uziarnienia i właściwości podanych w odpowiednich punktach niniejszej specyfikacji, zostaną odrzucone. Jeżeli kruszywa, nie spełniające tych wymagań zostały wbudowane to będą, na polecenie Inżyniera, wymienione przez Wykonawcę na właściwe, na koszt Wykonawcy i bez jakichkolwiek dodatkowych kosztów poniesionych przez Zamawiającego Niewłaściwe cechy geometryczne Wszystkie powierzchnie które wykazują większe odchylenia cech geometrycznych od określonych w p powinny być naprawione przez spulchnienie lub zerwanie do głębokości co najmniej 10 cm, wyrównanie i powtórnie zagęszczone. Dodanie nowego materiału bez spulchnienia wykonanej warstwy jest niedopuszczalne. Jeżeli szerokość podbudowy jest mniejsza od szerokości projektowanej o więcej niż 5 cm i nie zapewnia podparcia warstwom leżącym wyżej, to Wykonawca powinien na własny koszt poszerzyć podbudowę przez spulchnienie warstwy na pełną grubość, do połowy szerokości pasa ruchu, dołożyć materiału i powtórnie zagęścić warstwę Niewłaściwa grubość Na wszystkich powierzchniach wadliwych pod względem grubości, Wykonawca wykona naprawę podbudowy. Powierzchnie powinny być naprawione przez spulchnienie lub wybranie warstwy na odpowiednią głębokość, zgodnie z decyzją Inżyniera, uzupełnione nowym materiałem o odpowiednich właściwościach, wyrównane i ponownie zagęszczone. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D-M "Wymagania ogólne" pkt Jednostka obmiarowa Jednostką obmiarową jest metr kwadratowy [m 2 ], wykonanej podbudowy z kruszywa łamanego stabilizowanego mechanicznie o grubości określonej w Dokumentacji Projektowej. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Odbiór podbudowy dokonywany jest na zasadach odbioru robót zanikających i ulegających zakryciu oraz na zasadach odbioru częściowego i końcowego określonych w D-M "Wymagania ogólne" pkt PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstaw płatności Ogólne ustalenia dotyczące podstaw płatności podano w SST D-M "Wymagania ogólne" p Cena jednostki obmiarowej Cena 1 metra kwadratowego [m 2 ] wykonania podbudowy z kruszywa łamanego stabilizowanego mechanicznie obejmuje : - prace pomiarowe, - sprawdzenie i ewentualną naprawę podłoża, - przygotowanie mieszanki z kruszywa zgodnie z recepturą, - dostarczenie mieszanki na miejsce wbudowania, - rozłożenie mieszanki i zagęszczenie rozłożonej warstwy, - przeprowadzenie pomiarów i badań laboratoryjnych określonych w SST, - utrzymanie podbudowy w czasie robót. 10. PRZEPISY ZWIĄZANE 1./ PN-87/B Kruszywa naturalne. Kruszywa skalne. Podział, nazwy, określenia. 2./ PN-78/B Kruszywa sztuczne. Podział, nazwy, określenia. 3./ PN-87/S Drogi samochodowe. Nawierzchnie drogowe. Podział, nazwy, określenia. 4./ PN-88/B Grunty budowlane. Badania próbek gruntu. 5./ PN-76/B-06714/00 Kruszywa mineralne. Badania. Postanowienia ogólne. 6./ PN-89/B-06714/0l Kruszywa mineralne. Badania. Podział, terminologia. 7./ PN-77/B-06714/12 Kruszywa mineralne. Badania. Oznaczanie zawartości zanieczyszczeń obcych 8./ PN-78/B-06714/13 Kruszywa mineralne. Badania. Oznaczanie zawartości pyłów mineralnych. 9./ PN-91/B-06714/15 Kruszywa mineralne. Badania. Oznaczanie składu ziarnowego. 10./ PN-78B-06714/16 Kruszywa mineralne. Badania. Oznaczanie kształtu ziaren. 11./ PN-77B-06714/17 Kruszywa mineralne. Badania. Oznaczanie wilgotności. 12./ PN-77B-06714/18 Kruszywa mineralne. Badania. Oznaczanie nasiąkliwości. 13./ PN-78B-06714/19 Kruszywa mineralne. Badania. Oznaczanie mrozoodporności metodą bezpośrednią 14./ PN-78B-06714/20 Kruszywa mineralne. Badania. Oznaczanie mrozoodporności metodą krystalizacji. 15./PN-78B-06714/26 Kruszywa mineralne. Badania. Oznaczanie zawartości zanieczyszczeń organicznych. 67

69 16./ PN-79B-06714/42 Kruszywa mineralne. Badania. Oznaczanie ścieralności w bębnie Los Angeles. 17./ PN-88B-06714/48 Kruszywa mineralne. Badania. Oznaczanie zawartości zanieczyszczeń w postaci grudek gliny. 18./ PN-76B Kruszywa mineralne. Pobieranie próbek. 19./ PN-B Kruszywa mineralne. Kruszywa łamane do nawierzchni drogowych. 20./ BN-64/8931-0l Drogi samochodowe. Oznaczanie wskaźnika piaskowego. 21./ BN-64/ Drogi samochodowe. Oznaczanie modułu odkształcenia nawierzchni podatnych i podłoża przez obciążenie płytą. 22./ BN-75/ Drogi samochodowe. Pobieranie próbek gruntów do celów drogowych i lotniskowych. 23./ BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą. 24./ BN-70/ Drogi samochodowe. Oznaczanie wskaźnika nośności gruntu jako podłoża nawierzchni drogowych. 25./ BN-77/ Drogi samochodowe. Oznaczanie wskaźnika zagęszczenia gruntu. 26./ PN-S Drogi samochodowe. Podbudowy z kruszyw stabilizowanych mechanicznie 27./ Wytyczne techniczne oceny jakości grysów i żwirów kruszonych produkowanych z naturalnie rozdrobnionego surowca skalnego przeznaczonych do nawierzchni drogowych, CZDP, Warszawa, / Instrukcja Badań Podłoża Gruntowego Budowli Drogowych i mostowych załącznik 2. GDDP

70 D Podbudowa i ulepszone podłoże z kruszywa stabilizowanego cementem 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej SST są wymagania dotyczące wykonania i odbioru robót związanych z wykonywaniem podbudowy i ulepszonego podłoża z kruszywa stabilizowanego cementem Zakres stosowania SST SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w p Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z: wykonaniem ulepszonego podłoża z kruszywa naturalnego stabilizowanego cementem, gr. warstwy 30 cm, pod poszerzeniem jezdni; wykonaniem podbudowy z kruszywa łamanego stabilizowanego cementem, gr. warstwy 20 cm, pod poszerzeniem jezdni Określenia podstawowe Kruszywo stabilizowane cementem - mieszanka kruszywa naturalnego, cementu i wody, a w razie potrzeby dodatków ulepszających, np. popiołów lotnych lub chlorku wapniowego, dobranych w optymalnych ilościach, zagęszczona i stwardniała w wyniku ukończenia procesu wiązania cementu Podłoże gruntowe ulepszone cementem - jedna lub dwie warstwy zagęszczonej mieszanki kruszywa i cementu, na której układana jest warstwa podbudowy Pozostałe określenia są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w SST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w SST D-M Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w SST D-M Wymagania ogólne pkt Cement Należy stosować cement portlandzki klasy 32,5 wg PN-EN-197-1:2002 [11], portlandzki z dodatkami wg PN- EN-197-1:2002 [11] lub hutniczy wg PN-EN-197-1:2002 [11]. Wymagania dla cementu zestawiono w tablicy 1. Tablica 1. Właściwości mechaniczne i fizyczne cementu wg PN-EN-197-1:2002 [11] Lp. Właściwości Klasa cementu 32,5 1 Wytrzymałość na ściskanie (MPa), po 7 dniach, nie mniej niż: - cement portlandzki bez dodatków - cement hutniczy - cement portlandzki z dodatkami Wytrzymałość na ściskanie (MPa), po 28 dniach, nie mniej niż: 32,5 3 Czas wiązania: - początek wiązania, najwcześniej po upływie, min. - koniec wiązania, najpóźniej po upływie, h Stałość objętości, mm, nie więcej niż 10 Badania cementu należy wykonać zgodnie z PN-B [1]. Przechowywanie cementu powinno odbywać się zgodnie z BN-88/ [19]. W przypadku, gdy czas przechowywania cementu będzie dłuższy od trzech miesięcy, można go stosować za zgodą Inżyniera tylko wtedy, gdy badania laboratoryjne wykażą jego przydatność do robót Kruszywa Do stabilizacji cementem można stosować piaski, mieszanki i żwiry albo mieszankę tych kruszyw, spełniające wymagania podane w tablicy 2. Kruszywo można uznać za przydatne do stabilizacji cementem wtedy, gdy wyniki badań laboratoryjnych wykażą, że wytrzymałość na ściskanie i mrozoodporność próbek kruszywa stabilizowanego będą zgodne z wymaganiami określonymi w p. 2.6 tablica 3. 69

71 Tablica 2. Wymagania dla kruszyw przeznaczonych do stabilizacji cementem Lp. Właściwości Wymagania Badania według 1 Uziarnienie a) ziarn pozostających na sicie # 2 mm, %, nie mniej niż: b) ziarn przechodzących przez sito 0,075 mm, %, nie więcej niż: 2 Zawartość części organicznych, barwa cieczy nad kruszywem nie ciemniejsza niż: PN-B [4] wzorcowa PN-B [5] 3 Zawartość zanieczyszczeń obcych, %, nie więcej niż: 0,5 PN-B [3] 4 Zawartość siarczanów, w przeliczeniu na SO 3, %, poniżej: 1 PN-B [6] Jeżeli kruszywo przeznaczone do wykonania warstwy nie jest wbudowane bezpośrednio po dostarczeniu na budowę i zachodzi potrzeba jego okresowego składowania na terenie budowy, to powinno być ono składowane w pryzmach, na utwardzonym i dobrze odwodnionym placu, w warunkach zabezpieczających przed zanieczyszczeniem i przed wymieszaniem różnych rodzajów kruszyw Woda Woda stosowana do stabilizacji kruszywa cementem i ewentualnie do pielęgnacji wykonanej warstwy powinna odpowiadać wymaganiom PN-B [13]. Bez badań laboratoryjnych można stosować wodociągową wodę pitną. Gdy woda pochodzi z wątpliwych źródeł nie może być użyta do momentu jej przebadania, zgodnie z wyżej podaną normą lub do momentu porównania wyników wytrzymałości na ściskanie próbek wykonanych z wodą wątpliwą i z wodą wodociągową. Brak różnic potwierdza przydatność wody do stabilizacji kruszywa cementem Dodatki ulepszające Przy stabilizacji cementem, w przypadkach uzasadnionych, stosuje się następujące dodatki ulepszające: - wapno wg PN-B [12], - popioły lotne wg PN-S [18], - chlorek wapniowy wg PN-C [15]. Za zgodą Inżyniera mogą być stosowane inne dodatki o sprawdzonym działaniu, posiadające aprobatę techniczną wydaną przez uprawnioną jednostkę Kruszywo stabilizowane cementem Wytrzymałość kruszywa stabilizowanego cementem wg PN-S [17], powinna spełniać wymagania określone w tablicy 3. Tablica 3. Wymagania dla kruszyw stabilizowanych cementem Lp. Rodzaj warstwy w konstrukcji nawierzchni drogowej Wytrzymałość na ściskanie próbek nasyconych wodą (MPa) po 7 dniach po 28 dniach 1 Podbudowa pomocnicza dla KR3 od 1,6 od 2,5 2 Górna część warstwy ulepszenia słabego podłoża z gruntów wątpliwych i wysadzinowych do 2,2 od 1,0 do 1,6 do 5,0 od 1,5 do 2,5 Wskaźnik mrozoodporności 0,7 0,6 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w SST D-M Wymagania ogólne pkt Sprzęt do wykonania robót Wykonawca przystępujący do wykonania podbudowy lub ulepszonego podłoża stabilizowanego spoiwami powinien wykazać się możliwością korzystania z następującego sprzętu: w przypadku wytwarzania mieszanek kruszywowo-spoiwowych w mieszarkach: - mieszarek stacjonarnych, - układarek lub równiarek do rozkładania mieszanki, - walców ogumionych i stalowych wibracyjnych lub statycznych do zagęszczania, - zagęszczarek płytowych, ubijaków mechanicznych lub małych walców wibracyjnych do zagęszczania w miejscach trudnodostępnych, 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu 70

72 Ogólne wymagania dotyczące transportu podano w SST D-M Wymagania ogólne pkt Transport materiałów Transport cementu powinien odbywać się zgodnie z BN-88/ [19]. Mieszankę kruszywowo-spoiwową można przewozić dowolnymi środkami transportu, w sposób zabezpieczony przed zanieczyszczeniem, rozsegregowaniem i wysuszeniem lub nadmiernym zawilgoceniem. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D-M Wymagania ogólne pkt Warunki przystąpienia do robót Podbudowa i ulepszone podłoże z kruszywa stabilizowanego cementem nie może być wykonywane wtedy, gdy podłoże jest zamarznięte i podczas opadów deszczu. Nie należy rozpoczynać stabilizacji kruszywa cementem, jeżeli prognozy meteorologiczne wskazują na możliwy spadek temperatury poniżej 5 0 C w czasie najbliższych 7 dni Przygotowanie podłoża Podłoże gruntowe powinno być przygotowane zgodnie z wymaganiami określonymi w SST D Koryto wraz z profilowaniem i zagęszczeniem podłoża i SST D Roboty ziemne. Paliki lub szpilki do prawidłowego ukształtowania ulepszonego podłoża powinny być wcześniej przygotowane. Paliki lub szpilki powinny być ustawione w osi drogi i w rzędach równoległych do osi drogi, lub w inny sposób zaakceptowany przez Inżyniera. Rozmieszczenie palików lub szpilek powinno umożliwiać naciągnięcie sznurków lub linek do wytyczenia robót w odstępach nie większych niż co 10 m. Jeżeli warstwa mieszanki kruszywa ze spoiwami hydraulicznymi ma być układana w prowadnicach, to po wytyczeniu ulepszonego podłoża należy ustawić na podłożu prowadnice w taki sposób, aby wyznaczały one ściśle linie krawędzi układanej warstwy według dokumentacji projektowej. Wysokość prowadnic powinna odpowiadać grubości warstwy mieszanki kruszywa ze spoiwami hydraulicznymi, w stanie niezagęszczonym. Prowadnice powinny być ustawione stabilnie, w sposób wykluczający ich przesuwanie się pod wpływem oddziaływania maszyn użytych do wykonania warstwy Skład mieszanki cementowo-kruszywowej Zawartość cementu w mieszance powinna wynosić 3% w stosunku do masy suchego kruszywa. Zaprojektowany skład mieszanki powinien zapewniać otrzymanie w czasie budowy właściwości kruszywa stabilizowanego cementem zgodnych z wymaganiami określonymi w tablicy 3. Zawartość wody w mieszance powinna odpowiadać wilgotności optymalnej, określonej według normalnej próby Proctora, zgodnie z PN-B [2], z tolerancją +10%, -20% jej wartości Stabilizacja metodą mieszania w mieszarkach stacjonarnych Składniki mieszanki i w razie potrzeby dodatki ulepszające, powinny być dozowane w ilości określonej w recepcie laboratoryjnej. Mieszarka stacjonarna powinna być wyposażona w urządzenia do wagowego dozowania kruszywa i cementu oraz objętościowego dozowania wody. Czas mieszania w mieszarkach cyklicznych nie powinien być krótszy od 1 minuty, o ile krótszy czas mieszania nie zostanie dozwolony przez Inżyniera po wstępnych próbach. W mieszarkach typu ciągłego prędkość podawania materiałów powinna być ustalona i na bieżąco kontrolowana w taki sposób, aby zapewnić jednorodność mieszanki. Wilgotność mieszanki powinna odpowiadać wilgotności optymalnej z tolerancją +10% i -20% jej wartości. Przed ułożeniem mieszanki należy ustawić prowadnice i podłoże zwilżyć wodą. Mieszanka dowieziona z wytwórni powinna być układana przy pomocy układarek lub równiarek. Grubość układania mieszanki powinna być taka, aby zapewnić uzyskanie wymaganej grubości warstwy po zagęszczeniu. Przed zagęszczeniem warstwa powinna być wyprofilowana do wymaganych rzędnych, spadków podłużnych i poprzecznych. Przy użyciu równiarek do rozkładania mieszanki należy wykorzystać prowadnice, w celu uzyskania odpowiedniej równości profilu warstwy. Od użycia prowadnic można odstąpić przy zastosowaniu technologii gwarantującej odpowiednią równość warstwy, po uzyskaniu zgody Inżyniera. Po wyprofilowaniu należy natychmiast przystąpić do zagęszczania warstwy Grubość warstwy Orientacyjna grubość poszczególnych warstw z kruszywa stabilizowanego cementem nie powinna przekraczać 22 cm - przy mieszaniu w mieszarce stacjonarnej. Ulepszenie podłoża za pomocą kruszywa naturalnego stabilizowanego cementem grubości 30 cm, należy wykonywać w dwóch warstwach. Wszystkie warstwy powinny być wykonywane według metody mieszania w mieszarkach stacjonarnych Zagęszczanie Zagęszczanie warstwy kruszywa stabilizowanego cementem należy prowadzić przy użyciu walców gładkich, wibracyjnych lub ogumionych, w zestawie wskazanym w SST. 71

73 Zagęszczanie ulepszonego podłoża o przekroju daszkowym powinno rozpocząć się od krawędzi i przesuwać pasami podłużnymi, częściowo nakładającymi się w stronę osi jezdni. Zagęszczenie warstwy o jednostronnym spadku poprzecznym powinno rozpocząć się od niżej położonej krawędzi i przesuwać pasami podłużnymi, częściowo nakładającymi się, w stronę wyżej położonej krawędzi. Pojawiające się w czasie zagęszczania zaniżenia, ubytki, rozwarstwienia i podobne wady, muszą być natychmiast naprawiane przez wymianę mieszanki na pełną głębokość, wyrównanie i ponowne zagęszczenie. Powierzchnia zagęszczonej warstwy powinna mieć prawidłowy przekrój poprzeczny i jednolity wygląd. W przypadku technologii mieszania w mieszarkach stacjonarnych operacje zagęszczania i obróbki powierzchniowej muszą być zakończone przed upływem dwóch godzin od chwili dodania wody do mieszanki. Zagęszczanie należy kontynuować do osiągnięcia wskaźnika zagęszczenia mieszanki określonego wg BN- 77/ [25] nie mniejszego od podanego w PN-S [17] i SST. Specjalną uwagę należy poświęcić zagęszczeniu mieszanki w sąsiedztwie spoin roboczych podłużnych i poprzecznych oraz wszelkich urządzeń obcych. Wszelkie miejsca luźne, rozsegregowane, spękane podczas zagęszczania lub w inny sposób wadliwe, muszą być naprawione przez zerwanie warstwy na pełną grubość, wbudowanie nowej mieszanki o odpowiednim składzie i ponowne zagęszczenie. Roboty te są wykonywane na koszt Wykonawcy Spoiny robocze W miarę możliwości należy unikać podłużnych spoin roboczych, poprzez wykonanie warstwy na całej szerokości. Jeśli jest to niemożliwe, przy warstwie wykonywanej w prowadnicach, przed wykonaniem kolejnego pasa należy pionową krawędź wykonanego pasa zwilżyć wodą. Przy warstwie wykonanej bez prowadnic w ułożonej i zagęszczonej mieszance, należy niezwłocznie obciąć pionową krawędź. Po zwilżeniu jej wodą należy wbudować kolejny pas. W podobny sposób należy wykonać poprzeczną spoinę roboczą na połączeniu działek roboczych. Od obcięcia pionowej krawędzi w wykonanej mieszance można odstąpić wtedy, gdy czas pomiędzy zakończeniem zagęszczania jednego pasa, a rozpoczęciem wbudowania sąsiedniego pasa, nie przekracza 60 minut. Jeżeli w niżej położonej warstwie występują spoiny robocze, to spoiny w warstwie leżącej wyżej powinny być względem nich przesunięte o co najmniej 30 cm dla spoiny podłużnej i 1 m dla spoiny poprzecznej Pielęgnacja warstwy z kruszywa stabilizowanego cementem Pielęgnacja powinna być przeprowadzona według jednego z następujących sposobów: skropienie warstwy emulsją asfaltową, albo asfaltem D200 lub D300 w ilości od 0,5 do 1,0 kg/m2, skropienie specjalnymi preparatami powłokotwórczymi posiadającymi aprobatę techniczną wydaną przez uprawnioną jednostkę, po uprzednim zaakceptowaniu ich użycia przez Inżyniera, utrzymanie w stanie wilgotnym poprzez kilkakrotne skrapianie wodą w ciągu dnia, w czasie co najmniej 7 dni, przykrycie na okres 7 dni nieprzepuszczalną folią z tworzywa sztucznego, ułożoną na zakład o szerokości co najmniej 30 cm i zabezpieczoną przed zerwaniem z powierzchni warstwy przez wiatr, przykrycie warstwą piasku lub grubej włókniny technicznej i utrzymywanie jej w stanie wilgotnym w czasie co najmniej 7 dni. Inne sposoby pielęgnacji, zaproponowane przez Wykonawcę i inne materiały przeznaczone do pielęgnacji mogą być zastosowane po uzyskaniu akceptacji Inżyniera. Nie należy dopuszczać żadnego ruchu pojazdów i maszyn po podbudowie w okresie 7 dni po wykonaniu. Po tym czasie ewentualny ruch technologiczny może odbywać się wyłącznie za zgodą Inżyniera Odcinek próbny Co najmniej na 3 dni przed rozpoczęciem robót, Wykonawca powinien wykonać odcinek próbny w celu: stwierdzenia czy sprzęt budowlany do spulchnienia, mieszania, rozkładania i zagęszczania jest właściwy, określenia grubości warstwy materiału w stanie luźnym, koniecznej do uzyskania wymaganej grubości warstwy po zagęszczeniu, określenia potrzebnej liczby przejść walców do uzyskania wymaganego wskaźnika zagęszczenia warstwy. Na odcinku próbnym Wykonawca powinien użyć materiałów oraz sprzętu takich, jakie będą stosowane do wykonywania ulepszonego podłoża. Powierzchnia odcinka próbnego powinna wynosić od 400 do 800 m 2. Odcinek próbny powinien być zlokalizowany w miejscu wskazanym przez Inżyniera. Wykonawca może przystąpić do wykonywania ulepszonego podłoża po zaakceptowaniu odcinka próbnego przez Inżyniera Utrzymanie ulepszonego podłoża Ulepszone podłoże po wykonaniu, a przed ułożeniem następnej warstwy, powinny być utrzymywane w dobrym stanie. Jeżeli Wykonawca będzie wykorzystywał, za zgodą Inżyniera, gotowe ulepszone podłoże do ruchu budowlanego, to jest obowiązany naprawić wszelkie uszkodzenia, spowodowane przez ten ruch. Koszt napraw wynikłych z niewłaściwego utrzymania ulepszonego podłoża obciąża Wykonawcę robót. 72

74 Wykonawca jest zobowiązany do przeprowadzenia bieżących napraw ulepszonego podłoża uszkodzonych wskutek oddziaływania czynników atmosferycznych, takich jak opady deszczu i śniegu oraz mróz. Wykonawca jest zobowiązany wstrzymać ruch budowlany po okresie intensywnych opadów deszczu, jeżeli wystąpi możliwość uszkodzenia ulepszonego podłoża. Warstwa stabilizowana spoiwami hydraulicznymi powinna być przykryta przed zimą warstwą nawierzchni lub zabezpieczona przed niszczącym działaniem czynników atmosferycznych w inny sposób zaakceptowany przez Inżyniera. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w SST D-M Wymagania ogólne pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien wykonać badania spoiw i gruntów przeznaczonych do wykonania robót i przedstawić wyniki tych badań Inżynierowi w celu akceptacji Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów Częstotliwość oraz zakres badań i pomiarów w czasie wykonywania ulepszonego podłoża stabilizowanego spoiwami podano w tablicy 4. Tablica 4. Częstotliwość badań i pomiarów Częstotliwość badań Lp. Wyszczególnienie badań Minimalna liczba badań na dziennej działce roboczej Maksymalna powierzchnia ulepszonego podłoża przypadająca na jedno badanie 1 Uziarnienie kruszywa 2 Wilgotność mieszanki kruszywa ze spoiwem m2 3 Zagęszczenie warstwy 4 Grubość ulepszonego podłoża m2 5 Wytrzymałość na ściskanie 7 i 28-dniowa przy stabilizacji cementem 6 próbek 400 m2 6 Mrozoodporność przy projektowaniu i w przypadkach wątpliwych 7 Badanie cementu przy projektowaniu składu mieszanki i przy każdej zmianie 8 Badanie wody dla każdego wątpliwego źródła 9 Badanie właściwości kruszywa dla każdej partii i przy każdej zmianie rodzaju kruszywa Uziarnienie kruszywa Próbki do badań należy pobierać z mieszarek przed podaniem spoiwa. Uziarnienie kruszywa powinno być zgodne z wymaganiami podanymi w SST Wilgotność mieszanki kruszywa ze spoiwami Wilgotność mieszanki powinna być równa wilgotności optymalnej, określonej w projekcie składu tej mieszanki, z tolerancją +10% -20% jej wartości Zagęszczenie warstwy Mieszanka powinna być zagęszczana do osiągnięcia wskaźnika zagęszczenia nie mniejszego od 1,00 oznaczonego zgodnie z BN-77/ [25] Grubość ulepszonego podłoża Grubość warstwy należy mierzyć bezpośrednio po jej zagęszczeniu w odległości co najmniej 0,5 m od krawędzi. Grubość warstwy nie może różnić się od projektowanej o więcej niż 1 cm Wytrzymałość na ściskanie Wytrzymałość na ściskanie określa się na próbkach walcowych o średnicy i wysokości 8 cm. Próbki do badań należy pobierać z miejsc wybranych losowo, w warstwie rozłożonej przed jej zagęszczeniem. Próbki w ilości 6 sztuk należy formować i przechowywać zgodnie z normami dotyczącymi stabilizacji cementem. Trzy próbki należy badać po 7 dniach oraz po 28 dniach przechowywania. Wyniki wytrzymałości na ściskanie powinny być zgodne z wymaganiami podanymi w SST. 73

75 Mrozoodporność Wskaźnik mrozoodporności określany przez spadek wytrzymałości na ściskanie próbek poddawanych cyklom zamrażania i odmrażania powinien być zgodny z wymaganiami podanymi w SST Badanie cementu Dla każdej dostawy cementu Wykonawca powinien określić właściwości podane w SST Badanie wody W przypadkach wątpliwych należy przeprowadzić badania wody wg PN-B [13] Badanie właściwości kruszywa Właściwości kruszywa należy badać przy każdej zmianie rodzaju kruszywa. Właściwości powinny być zgodne z wymaganiami podanymi w SST Wymagania dotyczące cech geometrycznych ulepszonego podłoża Częstotliwość oraz zakres badań i pomiarów Częstotliwość oraz zakres badań i pomiarów dotyczących cech geometrycznych podaje tablica 5. Tablica 5. Częstotliwość oraz zakres badań i pomiarów wykonanej podbudowy lub ulepszonego podłoża stabilizowanych spoiwami Lp. Wyszczególnienie badań i pomiarów Minimalna częstotliwość badań i pomiarów 1 Szerokość 1 raz na 100 m 2 Równość podłużna w sposób ciągły planografem albo co 20 m łatą na każdym pasie ruchu 3 Równość poprzeczna 1 raz na 100 m 4 Spadki poprzeczne*) 1 razyna 100 km 5 Rzędne wysokościowe co 100 m 6 Ukształtowanie osi w planie *) 7 Grubość podbudowy i ulepszonego w 3 punktach, lecz nie rzadziej niż raz podłoża na 2000 m2 *) Dodatkowe pomiary spadków poprzecznych i ukształtowania osi w planie należy wykonać w punktach głównych łuków poziomych Szerokość podbudowy i ulepszonego podłoża Szerokość ulepszonego podłoża nie może różnić się od szerokości projektowanej o więcej niż +10 cm, -5 cm. Na jezdniach bez krawężników szerokość ulepszonego podłoża powinna być większa od szerokości warstwy wyżej leżącej o co najmniej 25 cm lub o wartość wskazaną w dokumentacji projektowej Równość podbudowy i ulepszonego podłoża Nierówności podłużne ulepszonego podłoża należy mierzyć 4-metrową łatą lub planografem, zgodnie z normą BN-68/ [22]. Nierówności poprzeczne ulepszonego podłoża należy mierzyć 4-metrową łatą. Nierówności nie powinny przekraczać 15 mm Spadki poprzeczne podbudowy i ulepszonego podłoża Spadki poprzeczne ulepszonego podłoża powinny być zgodne z dokumentacją projektową z tolerancją 0,5 % Rzędne wysokościowe podbudowy i ulepszonego podłoża Różnice pomiędzy rzędnymi wykonanego ulepszonego podłoża a rzędnymi projektowanymi nie powinny przekraczać + 1 cm, -2 cm Ukształtowanie osi podbudowy i ulepszonego podłoża Oś ulepszonego podłoża w planie nie może być przesunięta w stosunku do osi projektowanej o więcej niż 5 cm Grubość podbudowy i ulepszonego podłoża Grubość ulepszonego podłoża nie może różnić się od grubości projektowanej o więcej niż +10%, -15% Zasady postępowania z wadliwie wykonanymi odcinkami podbudowy i ulepszonego podłoża Niewłaściwe cechy geometryczne podbudowy i ulepszonego podłoża Jeżeli po wykonaniu badań na stwardniałym ulepszonym podłożu lub podbudowie stwierdzi się, że odchylenia cech geometrycznych przekraczają wielkości określone w p. 6.4, to warstwa zostanie zerwana na całą grubość i ponownie wykonana na koszt Wykonawcy. Dopuszcza się inny rodzaj naprawy wykonany na koszt Wykonawcy, o ile zostanie on zaakceptowany przez Inżyniera. Jeżeli szerokość podbudowy lub ulepszonego podłoża jest mniejsza od szerokości projektowanej o więcej niż 5 cm i nie zapewnia podparcia warstwom wyżej leżącym, to Wykonawca powinien poszerzyć ulepszone podłoże przez zerwanie warstwy na pełną grubość do połowy szerokości pasa ruchu i wbudowanie nowej mieszanki. Nie dopuszcza się mieszania składników mieszanki na miejscu. Roboty te Wykonawca wykona na własny koszt Niewłaściwa grubość podbudowy i ulepszonego podłoża 74

76 Na wszystkich powierzchniach wadliwych pod względem grubości Wykonawca wykona naprawę podbudowy lub ulepszonego podłoża przez zerwanie wykonanej warstwy, usunięcie zerwanego materiału i ponowne wykonanie warstwy o odpowiednich właściwościach i o wymaganej grubości. Roboty te Wykonawca wykona na własny koszt. Po wykonaniu tych robót nastąpi ponowny pomiar i ocena grubości warstwy, na koszt Wykonawcy Niewłaściwa wytrzymałość podbudowy i ulepszonego podłoża Jeżeli wytrzymałość średnia próbek będzie mniejsza od dolnej granicy określonej w SST dla poszczególnych rodzajów podbudowy lub ulepszonego podłoża, to warstwa wadliwie wykonana zostanie zerwana i wymieniona na nową o odpowiednich właściwościach na koszt Wykonawcy. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest m2 (metr kwadratowy) podbudowy z kruszywa łamanego i ulepszonego podłoża z kruszywa naturalnego stabilizowanych cementem. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w SST D-M Wymagania ogólne pkt 8. Roboty uznaje się za zgodne z dokumentacją projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w SST D-M Wymagania ogólne pkt Cena jednostki obmiarowej Cena wykonania 1 m2 podbudowy i ulepszonego podłoża z kruszyw stabilizowanych cementem obejmuje: w przypadku wytwarzania mieszanek kruszywowo-spoiwowych w mieszarkach: - prace pomiarowe i roboty przygotowawcze, - oznakowanie robót, - dostarczenie materiałów, wyprodukowanie mieszanki i jej transport na miejsce wbudowania, - dostarczenie, ustawienie, rozebranie i odwiezienie prowadnic oraz innych materiałów i urządzeń pomocniczych, - rozłożenie i zagęszczenie mieszanki, - pielęgnacja wykonanej warstwy - przeprowadzenie pomiarów i badań laboratoryjnych, wymaganych w SST. 10. PRZEPISY ZWIĄZANE Normy 1. PN-B Cement. Metody badań. Oznaczanie cech fizycznych 2. PN-B Grunty budowlane. Badania próbek gruntu 3. PN-B Kruszywa mineralne. Badania. Oznaczanie zawartości zanieczyszczeń obcych 4. PN-B Kruszywa mineralne. Badania. Oznaczanie składu ziarnowego 5. PN-B Kruszywa mineralne. Badania. Oznaczanie zawartości zanieczyszczeń organicznych 6. PN-B Kruszywa mineralne. Badania. Oznaczanie zawartości siarki metodą bromową 7. PN-B Kruszywa mineralne. Badania. Oznaczanie rozpadu krzemianowego 8. PN-B Kruszywa mineralne. Badania. Oznaczanie rozpadu wapniowego 9. PN-B Kruszywa mineralne. Badania. Oznaczanie rozpadu żelazawego 10. PN-B Kruszywa mineralne. Badania. Oznaczanie ścieralności w bębnie Los Angeles 11. PN-EN-197-1:2002 Cement. Część 1: Skład, wymagania i kryteria zgodności dotyczące cementu powszechnego użytku 13. PN-B Materiały budowlane. Woda do betonów i zapraw 75

77 14. PN-C Wodorotlenek sodowy techniczny 15. PN-C Chlorek wapniowy techniczny 17. PN-S Drogi samochodowe. Podbudowa i ulepszone podłoże z gruntu stabilizowanego cementem 19. BN-88/ Cement. Transport i przechowywanie 20. BN-64/ Drogi samochodowe. Oznaczanie wskaźnika piaskowego 21. BN-64/ Drogi samochodowe. Oznaczanie modułu odkształcenia nawierzchni podatnych i podłoża przez obciążenie płytą 22. BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą 23. BN-70/ Drogi samochodowe. Oznaczanie wskaźnika nośności gruntu jako podłoża nawierzchni podatnych 25. BN-77/ Oznaczanie wskaźnika zagęszczenia gruntu Inne dokumenty Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych, IBDiM

78 D NAWIERZCHNIE D Nawierzchnia z betonu asfaltowego 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej SST są wymagania dotyczące wykonania i odbioru robót związanych z wykonywaniem warstw konstrukcji nawierzchni z betonu asfaltowego dla drogi kategorii ruchu KR Zakres stosowania SST SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w p Zakres robót objętych SST Ustalenia zawarte w niniejszej SST stanowią wymagania dotyczące robót związanych z wykonaniem: - warstwy wyrównawczej z betonu asfaltowego 0/16 mm grubości 4 cm, - warstwy wiążącej z betonu asfaltowego 0/16 mm grubości 6 cm, - warstwy ścieralnej z betonu asfaltowego 0/16 mm grubości 5 cm Określenia podstawowe Mieszanka mineralna (MM) - mieszanka kruszywa i wypełniacza mineralnego o określonym składzie i uziarnieniu Mieszanka mineralno-asfaltowa (MMA) - mieszanka mineralna z odpowiednią ilością asfaltu lub polimeroasfaltu, wytworzona na gorąco, w określony sposób, spełniająca określone wymagania Beton asfaltowy (BA) - mieszanka mineralno-asfaltowa ułożona i zagęszczona Środek adhezyjny - substancja powierzchniowo czynna, która poprawia adhezję asfaltu do materiałów mineralnych oraz zwiększa odporność błonki asfaltu na powierzchni kruszywa na odmywanie wodą; może być dodawany do asfaltu lub do kruszywa Podłoże pod warstwę asfaltową - powierzchnia przygotowana do ułożenia warstwy z mieszanki mineralno-asfaltowej Asfalt upłynniony - asfalt drogowy upłynniony lotnymi rozpuszczalnikami Emulsja asfaltowa kationowa - asfalt drogowy w postaci zawiesiny rozproszonego asfaltu w wodzie Próba technologiczna wytwarzanie mieszanki mineralno-asfaltowej w celu sprawdzenia, czy jej właściwości są zgodne z receptą laboratoryjną Odcinek próbny odcinek warstwy nawierzchni (o długości co najmniej 50 m) wykonany w warunkach zbliżonych do warunków budowy, w celu sprawdzenia pracy sprzętu i uzyskiwanych parametrów technicznych robót Kategoria ruchu (KR) obciążenie drogi ruchem samochodowym, wyrażone w osiach obliczeniowych (100 kn) na obliczeniowy pas ruchu na dobę Pozostałe określenia podstawowe są zgodne z odpowiednimi polskimi normami i z definicjami podanymi w SST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w SST D-M Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w SST D-M Wymagania ogólne pkt Asfalt Należy stosować asfalt drogowy spełniający wymagania określone w PN-C-96170:1965 [5]. W zależności od rodzaju warstwy należy stosować asfalty drogowe podane w tablicy 1 i Wypełniacz Należy stosować wypełniacz, spełniający wymagania określone w PN-S-96504:1961 [8] dla wypełniacza podstawowego. Przechowywanie wypełniacza powinno być zgodne z PN-S-96504:1961 [8]. 77

79 Tablica 1. Wymagania wobec materiałów do warstwy ścieralnej z betonu asfaltowego dla KR3 1) 2) 3) Lp. Rodzaj materiału Wymagania wobec materiałów nr normy 1 Kruszywo łamane granulowane wg PN-B-11112:1996 [2], PN- B-11115:1998 a) ze skał magmowych i przeobrażonych b) ze skał osadowych c) z surowca sztucznego (żużle pomiedziowe i stalownicze) kl. I, II 1) ; gat.1 jw. 2) kl. I; gat.1 2 Grys i żwir kruszony z naturalnie rozdrobnionego surowca skalnego wg WT/MK-CZDP 84 [13] kl. I; gat.1 3 Wypełniacz mineralny: wg PN-S-96504:1961 [8] 4 Asfalt drogowy wg PN-C-96170:1965 [5] 50/70 Podstawowy wapienny tylko pod względem ścieralności w bębnie kulowym, pozostałe cechy jak dla kl. I; gat. 1 tylko dolomity kl. I, gat.1 w ilości 50% m/m we frakcji grysowej w mieszance z innymi kruszywami, w ilości 100% m/m we frakcji piaskowej oraz kwarcyty i piaskowce bez ograniczenia ilościowego preferowany rodzaj asfaltu Tablica 2. Wymagania wobec materiałów do warstwy wiążącej i wyrównawczej z betonu asfaltowego dla KR3 Lp. Rodzaj materiału Wymagania wobec materiałów nr normy 1 Kruszywo łamane granulowane wg PN-B-11112:1996 [2], PN-B :1998 a) z surowca skalnego b) z surowca sztucznego (żużle pomiedziowe i stalownicze) kl. I, II 1) ; gat.1, 2 kl. I; gat. 1 4 Grys i żwir kruszony z naturalnie rozdrobnionego surowca skalnego wg WT/MK-CZDP 84 [13] kl. I, II 1) gat.1, 2 6 Wypełniacz mineralny: wg PN-S-96504:1961[8] 7 Asfalt drogowy wg PN-C-96170:1965 [5] 35/50 1) tylko pod względem ścieralności w bębnie kulowym, inne cechy jak dla kl. I; gat. 1 Podstawowy wapienny 2.4. Kruszywo W zależności od rodzaju warstwy należy stosować kruszywa podane w tablicy 1 i 2. Składowanie kruszywa powinno odbywać się w warunkach zabezpieczających je przed zanieczyszczeniem i zmieszaniem z innymi asortymentami kruszywa lub jego frakcjami. W celu uzyskania trwałej szorstkości warstwy ścieralnej, należy stosować grysy o dużej odporności na polerowanie. Nie zaleca się stosować grysów wapiennych i dolomitowych. Dodatkowe wymagania dla kruszywa frakcji grysowej do warstwy ścieralnej. Co najmniej 70% kruszywa frakcji grysowej powinno charakteryzować się wskaźnikiem polerowalności PSV nie mniejszym niż 60. Dla pozostałych 30% frakcji grysowej wskaźnik polerowalności PSV powinien wynosić min Asfalt upłynniony Należy stosować asfalt upłynniony spełniający wymagania określone w PN-C-96173:1974 [6] Emulsja asfaltowa kationowa Należy stosować drogowe kationowe emulsje asfaltowe spełniające wymagania określone w WT.EmA-99 [12] Środki adhezyjne Środki adhezyjne do mieszanki mineralno-asfaltowej należy stosować obowiązkowo w przypadku, gdy przyczepność asfaltu do kruszywa, oznaczona zgodnie z PN-B :1984, jest mniejsza niż 80%, względnie, gdy spadek stabilności próbek wykonanych wg metody Marshalla, a przechowywanych 48 h w wodzie o temp. 60ºC (a następnie wysuszonych) przekracza 10%. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w SST D-M Wymagania ogólne pkt 3. 78

80 3.2. Sprzęt do wykonania nawierzchni z betonu asfaltowego Wykonawca przystępujący do wykonania warstw nawierzchni z betonu asfaltowego powinien wykazać się możliwością korzystania z następującego sprzętu: - wytwórni (otaczarki) o mieszaniu cyklicznym lub ciągłym do wytwarzania mieszanek mineralnoasfaltowych, - układarek do układania mieszanek mineralno-asfaltowych typu zagęszczanego, - skrapiarek, - walców lekkich, średnich i ciężkich, - walców stalowych gładkich, - walców ogumionych, - szczotek mechanicznych lub/i innych urządzeń czyszczących, - samochodów samowyładowczych z przykryciem brezentowym lub termosów. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w SST D-M Wymagania ogólne pkt Transport materiałów Asfalt Asfalt należy przewozić zgodnie z zasadami podanymi w PN-C-04024:1991 [4]. Transport asfaltów drogowych może odbywać się w: cysternach kolejowych, cysternach samochodowych, bębnach blaszanych, lub innych pojemnikach stalowych, zaakceptowanych przez Inżyniera Wypełniacz Wypełniacz luzem należy przewozić w cysternach przystosowanych do przewozu materiałów sypkich, umożliwiających rozładunek pneumatyczny. Wypełniacz workowany można przewozić dowolnymi środkami transportu w sposób zabezpieczony przed zawilgoceniem i uszkodzeniem worków Kruszywo Kruszywo można przewozić dowolnymi środkami transportu, w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi asortymentami kruszywa lub jego frakcjami i nadmiernym zawilgoceniem Mieszanka betonu asfaltowego Mieszankę betonu asfaltowego należy przewozić pojazdami samowyładowczymi z przykryciem w czasie transportu i podczas oczekiwania na rozładunek. Czas transportu od załadunku do rozładunku nie powinien przekraczać 2 godzin z jednoczesnym spełnieniem warunku zachowania temperatury wbudowania. Zaleca się stosowanie samochodów termosów z podwójnymi ścianami skrzyni wyposażonej w system ogrzewczy. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D-M Wymagania ogólne pkt Projektowanie mieszanki mineralno-asfaltowej Przed przystąpieniem do robót, w terminie uzgodnionym z Inżynierem, Wykonawca dostarczy Inżynierowi do akceptacji projekt składu mieszanki mineralno-asfaltowej oraz wyniki badań laboratoryjnych poszczególnych składników i próbki materiałów pobrane w obecności Inżyniera do wykonania badań kontrolnych przez Inwestora. Projektowanie mieszanki mineralno-asfaltowej polega na: doborze składników mieszanki mineralnej, doborze optymalnej ilości asfaltu, określeniu jej właściwości i porównaniu wyników z założeniami projektowymi. Krzywa uziarnienia mieszanki mineralnej powinna mieścić się w polu dobrego uziarnienia wyznaczonego przez krzywe graniczne Warstwa ścieralna z betonu asfaltowego Rzędne krzywych granicznych uziarnienia mieszanek mineralnych do warstwy ścieralnej z betonu asfaltowego oraz orientacyjne zawartości asfaltu podano w tablicy 3. 79

81 Tablica 3. Rzędne krzywych granicznych uziarnienia mieszanki mineralnej do warstwy ścieralnej z BA 0/16 mm oraz orientacyjne zawartości asfaltu dla KR 3 Wymiar oczek sit [mm] Zawartość % Przechodzi przez: ,8 9,6 8,0 6,3 4,0 2,0 (zawartość frakcji grysowej) 0,85 0,42 0,30 0,18 0,15 0, (58-70) Orientacyjna zawartość asfaltu w mieszance mineralno-asfaltowej, %, m/m 4,8-6,0 Krzywe graniczne uziarnienia mieszanek mineralnych do warstwy ścieralnej z betonu asfaltowego przedstawiono na rysunku 1. Rys. 1. Krzywe graniczne uziarnienia mieszanki mineralnej BA od 0 do 16 mm do warstwy ścieralnej nawierzchni drogi o obciążeniu ruchem KR3 Skład mieszanki mineralno-asfaltowej powinien być ustalony na podstawie badań próbek wykonanych wg metody Marshalla. Próbki powinny spełniać wymagania podane w tablicy 4. Lp.1-6. Wykonana warstwa ścieralna z betonu asfaltowego powinna spełniać wymagania podane w tablicy 4. Lp

82 Tablica 4. Wymagania wobec warstwy ścieralnej z betonu asfaltowego dla KR3 Lp. Właściwości Wymagania 1 Uziarnienie mieszanki, mm 0/16 2 Moduł sztywności pełzania*, MPa 14 3 Stabilność wg Marshalla w temp. 60 C, kn 10* 4 Odkształcenie wg Marshalla w temp. 60 C, mm 2,0-4,5 5 Wolna przestrzeń w próbkach j.w. 2,0-4,0 6 Wypełnienie wolnej przestrzeni w próbkach Marshalla, % Grubość warstwy z mieszanki mineralno-asfaltowej o uziarnieniu 0/16, [cm] Wskaźnik zagęszczenia warstwy, % 98 9 Wolna przestrzeń w warstwie, %, v/v 3,0-5,0 * próbki zagęszczone 2 x 75 uderzeń Dla mieszanek mineralno-asfaltowych należy najpierw założyć ilość lepiszcza korzystając z jednej z metod: wg zasady wypełnienia wolnej przestrzeni w mieszance lub na podstawie powierzchni właściwej kruszywa, następnie określić optymalną ilość asfaltu na podstawie badań mechanicznych mieszanki. Jako miarodajną należy przyjąć ilość asfaltu na podstawie oznaczeń stabilności i odkształcenia metodą Marshalla wg BN-70/ Optymalną ilość asfaltu przyjmuje się jako średnią arytmetyczną wynikającą z badania następujących cech mieszanki: gęstości pozornej stabilności zawartości wolnych przestrzeni w mieszance mineralnej wypełnionej asfaltem odkształcenia (osiadania). Dla określenia optymalnej ilości asfaltu przy określaniu każdej z tych cech przygotowuje się serię 4-5 próbek z różną zawartością asfaltu, stopniując je co 0,3 %. Jako punkt odniesienia służy założona poprzednio ilość asfaltu Warstwa wiążąca i wyrównawcza Rzędne krzywych granicznych uziarnienia mieszanek mineralnych do warstwy wiążącej z betonu asfaltowego oraz orientacyjne zawartości asfaltu podano w tablicy 5. Tablica 5. Rzędne krzywych granicznych uziarnienia mieszanek mineralnych do warstwy wiążącej i wyrównawczej z BA oraz orientacyjne zawartości asfaltu dla KR3 Wymiar oczek sit [mm] 0/16 mm Przechodzi przez: 20, , , , , , , , (zawartość frakcji grysowej) (55-70) 0, , , , , , Orientacyjna zawartość asfaltu w mieszance mineralnoasfaltowej, %, m/m 4,3-5,8 Krzywe graniczne uziarnienia mieszanek mineralnych do warstwy wiążącej i wyrównawczej z betonu asfaltowego przedstawiono na rysunku 2. 81

83 Rys. 2. Krzywe graniczne uziarnienia mieszanki mineralnej BA od 0 do 16 mm do warstwy wiążącej i wyrównawczej nawierzchni drogi o obciążeniu ruchem KR3 Skład mieszanki mineralno-asfaltowej powinien być ustalony na podstawie badań próbek wykonanych wg metody Marshalla. Próbki powinny spełniać wymagania podane w tablicy 6. Lp.1-6. Wykonana warstwa wiążąca z betonu asfaltowego powinna spełniać wymagania podane w tablicy 6. Lp Tablica 6. Wymagania wobec warstwy wiążącej i wyrównawczej z betonu asfaltowego dla KR3 Lp. Właściwości Wymagania 1. Uziarnienie mieszanki, mm 0/16 2. Moduł sztywności pełzania*, MPa Stabilność wg Marshalla w temp. 60 C, kn, warstwa wiążąca Odkształcenie wg Marshalla w temp. 60 C, mm 1,5-4,0 5. Wolna przestrzeń w próbkach Marshalla zagęszczonych 2x75 uderzeń, %, v/v 4,0-8,0 6. Wypełnienie wolnej przestrzeni w próbkach Marshalla, % Grubość warstwy z mieszanki mineralno-asfaltowej o uziarnieniu 0/16, [cm] 4,0-6,0 8. Wskaźnik zagęszczenia warstwy, % Wolna przestrzeń w warstwie, %, v/v 4,5-9,0 * dotyczy tylko fazy projektowania składu mieszanki mineralno-bitumicznej 5.2. Wytwarzanie mieszanki mineralno-asfaltowej Mieszankę mineralno-asfaltową produkuje się w otaczarce o mieszaniu cyklicznym lub ciągłym zapewniającej prawidłowe dozowanie składników, ich wysuszenie i wymieszanie oraz zachowanie temperatury składników i gotowej mieszanki mineralno-asfaltowej. Dozowanie składników, w tym także wstępne, powinno być wagowe i zautomatyzowane oraz zgodne z receptą. Dopuszcza się dozowanie objętościowe asfaltu, przy uwzględnieniu zmiany jego gęstości w zależności od temperatury. Tolerancje dozowania składników mogą wynosić: jedna działka elementarna wagi, względnie przepływomierza, lecz nie więcej niż 2 % w stosunku do masy składnika. Środki adhezyjne do mieszanki mineralno-asfaltowej należy stosować obowiązkowo w przypadku, gdy przyczepność asfaltu do kruszywa, oznaczona zgodnie z PN-B :1984, jest mniejsza niż 80%, względnie, gdy spadek stabilności próbek wykonanych wg metody Marshalla, a przechowywanych 48 h w wodzie o temp. 60ºC (a następnie wysuszonych) przekracza 10%. Jeżeli jest przewidziane dodanie środka adhezyjnego, to powinien on być dozowany do asfaltu w sposób i w ilościach określonych w recepcie. Asfalt w zbiorniku powinien być ogrzewany w sposób pośredni, z układem termostatowania, zapewniającym utrzymanie stałej temperatury z tolerancją 5 C. Minimalna i maksymalna temperatura asfaltu w zbiorniku powinna wynosić: 82

84 dla 35/ C C dla 50/ C C Kruszywo powinno być wysuszone i tak podgrzane, aby mieszanka mineralna po dodaniu wypełniacza uzyskała właściwą temperaturę. Maksymalna temperatura gorącego kruszywa nie powinna być wyższa o więcej niż 30 o C od maksymalnej temperatury mieszanki mineralno-asfaltowej. Minimalna i maksymalna temperatura mieszanki mineralno-asfaltowej powinna wynosić: dla mieszanki z asfaltem 35/ C C dla mieszanki z asfaltem 50/ C C Mieszanka mineralno-asfaltowa przegrzana (z oznakami niebieskiego dymu w czasie wytwarzania) oraz o temperaturze niższej od wymaganej powinna być traktowana jako odpad produkcyjny Przygotowanie podłoża Podłoże pod warstwę nawierzchni z betonu asfaltowego powinno być wyprofilowane i równe. Powierzchnia podłoża powinna być sucha i czysta. Nierówności podłoża pod warstwy asfaltowe nie powinny być większe od podanych w tablicy 7. Tablica 7. Maksymalne nierówności podłoża pod warstwy asfaltowe, mm Lp. Drogi i place Podłoże pod warstwę ścieralną wiążącą i wyrównawczą 1 Drogi klasy G i Z 9 12 W przypadku gdy nierówności podłoża są większe od podanych w tablicy 7, podłoże należy wyrównać poprzez frezowanie lub ułożenie warstwy wyrównawczej. Przed rozłożeniem warstwy nawierzchni z betonu asfaltowego podłoże należy skropić zgodnie z SST D Oczyszczenie i skropienie warstw konstrukcyjnych. Powierzchnie czołowe krawężników, włazów, wpustów itp. urządzeń powinny być pokryte asfaltem lub materiałem uszczelniającym zaakceptowanym przez Inżyniera Połączenia międzywarstwowe Połączenia międzywarstwowe powinny być wykonane zgodnie z SST D Warunki przystąpienia do robót Warstwa nawierzchni z betonu asfaltowego może być układana, gdy temperatura otoczenia w ciągu doby była nie niższa niż 10 C. Nie dopuszcza się układania mieszanki mineralno-asfaltowej na mokrym podłożu, podczas opadów atmosferycznych oraz silnego wiatru (V > 16 m/s) Zarób próbny Wykonawca przed przystąpieniem do produkcji mieszanki mineralno-asfaltowej jest zobowiązany do przeprowadzenia w obecności Inżyniera kontrolnej produkcji w postaci próbnego zarobu. W pierwszej kolejności należy wykonać próbny zarób na sucho, tj. bez udziału asfaltu, w celu kontroli dozowania kruszywa i zgodności składu granulometrycznego z projektowaną krzywą uziarnienia. Próbkę mieszanki mineralnej należy pobrać po opróżnieniu zawartości mieszalnika. Po sprawdzeniu składu granulometrycznego mieszanki mineralnej należy wykonać pełny zarób próbny z udziałem asfaltu, w ilości zaprojektowanej w recepcie. Sprawdzenie zawartości asfaltu w mieszance określa się wykonując ekstrakcję. Tolerancje składników mieszanki mineralno- asfaltowej względem składu zaprojektowanego powinny być zawarte w granicach podanych w tablicy 8. Tablica 8. Tolerancje składników mieszanki mineralno-asfaltowej względem składu zaprojektowanego przy badaniu pojedynczej próbki metodą ekstrakcji dla KR3. Lp. Składniki mieszanki mineralno-asfaltowej Tolerancje zawartości składników, %, m/m 1 Ziarna pozostające na sitach o oczkach, mm 20,0; 16,0; 12,8; 9,6; 8,0; 6,3; 4,0; 2,0 4% 2 0,85; 0,42; 0,30; 0,18; 0,15; 0,075 2% 3 Ziarna przechodzące przez sito o oczkach 0,075 mm 1,5% 4 Asfalt 0,3% 5.7. Odcinek próbny Co najmniej na 3 dni przed rozpoczęciem robót Wykonawca powinien wykonać odcinek próbny w celu: stwierdzenia czy użyty sprzęt jest właściwy, określenia grubości warstwy mineralno-asfaltowej przed zagęszczeniem, koniecznej do uzyskania wymaganej w dokumentacji projektowej grubości warstwy, określenia potrzebnej ilości przejść walców dla uzyskania prawidłowego zagęszczenia warstwy. 83

85 Do takiej próby Wykonawca użyje takich materiałów oraz sprzętu, jakie będą stosowane do wykonania podbudowy. Odcinek próbny powinien być zlokalizowany w miejscu wskazanym przez Inżyniera. Wykonawca może przystąpić do wykonania warstwy nawierzchni po zaakceptowaniu odcinka próbnego przez Inżyniera Wbudowanie i zagęszczanie warstwy wiążącej lub ścieralnej z betonu asfaltowego Układanie mieszanki może odbywać się jedynie przy użyciu mechanicznej układarki z wyposażeniem w układ z automatycznym sterowaniem grubości warstwy i utrzymywaniem niwelety zgodnie z dokumentacją projektową. Temperatura mieszanki nie powinna być niższa od minimalnej temperatury podanej w pkt 5.2. Zagęszczanie mieszanki powinno się odbywać zgodnie ze schematem przejść walca ustalonym na odcinku próbnym. Początkowa temperatura mieszanki w czasie zagęszczania powinna wynosić nie mniej niż: dla asfaltu 35/ C dla asfaltu 50/ C Zagęszczanie mieszanki należy rozpocząć od krawędzi nawierzchni ku środkowi. Wskaźnik zagęszczenia ułożonej warstwy powinien być zgodny z wymaganiami podanymi w tablicy 4 i 6. Złącza w nawierzchni powinny być wykonane w linii prostej, równolegle lub prostopadle do osi drogi. W przypadku rozkładania mieszanki całą szerokością warstwy, złącza poprzeczne, wynikające z dziennej działki roboczej, powinny być równo obcięte, posmarowane lepiszczem i zabezpieczone listwą przed uszkodzeniem. W przypadku rozkładania mieszanki połową szerokości warstwy, występujące dodatkowo złącze podłużne należy zabezpieczyć w sposób podany dla złącza poprzecznego. Złącza w konstrukcji wielowarstwowej powinny być przesunięte względem siebie o co najmniej 15 cm. Złącza powinny być całkowicie związane, a przylegające warstwy powinny być w jednym poziomie. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w SST D-M Wymagania ogólne pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien wykonać badania lepiszcza, wypełniacza oraz kruszyw przeznaczonych do produkcji mieszanki mineralno-asfaltowej i przedstawi wyniki tych badań Inżynierowi do akceptacji Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów Częstotliwość oraz zakres badań i pomiarów w czasie wytwarzania mieszanki mineralno-asfaltowej podano w tablicy 9. Tablica 9. Częstotliwość oraz zakres badań i pomiarów w czasie wytwarzania mieszanki mineralno-asfaltowej. Lp. Wyszczególnienie badań Minimalna liczba badań na dziennej działce roboczej 1 Uziarnienie mieszanki mineralnej 2 próbki 2 Skład mieszanki mineralno-asfaltowej pobranej w 1 próbka przy produkcji do 500Mg wytwórni 2 próbki przy produkcji ponad 500Mg 3 Właściwości asfaltu dla każdej dostawy (cysterny) 4 Właściwości wypełniacza 1 na 100 Mg 5 Właściwości kruszywa 1 na 200 Mg i przy każdej dostawie 6 Temperatura składników mieszanki mineralno-asfaltowej dozór ciągły 7 Temperatura mieszanki mineralno-asfaltowej każdy pojazd przy załadunku i w czasie wbudowania 8 Wygląd mieszanki mineralno asfaltowej jw. 9 Właściwości próbek mieszanki mineralno-asfaltowej jeden raz dziennie pobranej w wytwórni Uziarnienie mieszanki mineralnej Próbki do badań uziarnienia mieszanki mineralnej należy pobrać po wymieszaniu kruszyw, a przed dodaniem asfaltu. Krzywa uziarnienia powinna być zgodna z zaprojektowaną w recepcie laboratoryjnej Skład mieszanki mineralno-asfaltowej Badanie składu mieszanki mineralno-asfaltowej polega na wykonaniu ekstrakcji wg PN-S-04001:1967 [7]. Wyniki powinny być zgodne z receptą laboratoryjną z tolerancją określoną w tablicy Badanie właściwości asfaltu Dla każdej cysterny należy określić właściwości asfaltu zgodnie z pkt

86 Badanie właściwości wypełniacza Na każde 100 Mg zużytego wypełniacza należy określić właściwości wypełniacza, zgodnie z pkt Badanie właściwości kruszywa Z częstotliwością podaną w tablicy 9 należy określić właściwości kruszywa, zgodnie z pkt Pomiar temperatury składników mieszanki mineralno-asfaltowej Pomiar temperatury składników mieszanki mineralno-asfaltowej polega na odczytaniu temperatury na skali odpowiedniego termometru zamontowanego na otaczarce. Temperatura powinna być zgodna z wymaganiami podanymi w recepcie laboratoryjnej i niniejszymi SST Pomiar temperatury mieszanki mineralno-asfaltowej Pomiar temperatury mieszanki mineralno-asfaltowej polega na kilkukrotnym zanurzeniu termometru w mieszance i odczytaniu temperatury. Dokładność pomiaru 2 C. Temperatura powinna być zgodna z wymaganiami podanymi w recepcie i SST Sprawdzenie wyglądu mieszanki mineralno-asfaltowej Sprawdzenie wyglądu mieszanki mineralno-asfaltowej polega na ocenie wizualnej jej wglądu w czasie produkcji, załadunku, rozładunku i wbudowywania Właściwości mieszanki mineralno asfaltowej Właściwości mieszanki mineralno asfaltowej należy określać na próbkach zagęszczonych metodą Marshalla. Wyniki powinny być zgodne z receptą laboratoryjną Badania dotyczące cech geometrycznych i właściwości warstw nawierzchni z betonu asfaltowego Częstotliwość oraz zakres badań i pomiarów Częstotliwość oraz zakres badań i pomiarów warstw nawierzchniowych z betonu asfaltowego podaje tablica 10. Tablica 10. Częstotliwość oraz zakres badań i pomiarów warstw nawierzchniowych z betonu asfaltowego Lp. Badana cecha Minimalna częstotliwość badań i pomiarów 1 Szerokość warstwy 2 razy na odcinku drogi o długości 1 km 2 Równość podłużna warstwy każdy pas ruchu planografem lub łatą co 10 m 3 Równość poprzeczna warstwy nie rzadziej niż co 5m 4 Spadki poprzeczne warstwy 10 razy na odcinku drogi o długości 1 km 5 Rzędne wysokościowe warstwy pomiar rzędnych niwelacji podłużnej i poprzecznej oraz usytuowania 6 Ukształtowanie osi w planie osi według dokumentacji budowy 7 Grubość warstwy 2 próbki z każdego pasa o powierzchni do 3000 m 2 8 Złącza podłużne i poprzeczne cała długość złącza 9 Krawędź, obramowanie warstwy cała długość 10 Wygląd warstwy ocena ciągła 11 Zagęszczenie warstwy 2 próbki z każdego pasa o powierzchni do 3000 m 2 12 Wolna przestrzeń w warstwie jw Szerokość warstwy Szerokość warstwy ścieralnej z betonu asfaltowego powinna być zgodna z dokumentacją projektową, z tolerancją + 5 cm. Szerokość warstwy asfaltowej niżej położonej, nie ograniczonej krawężnikiem lub opornikem w nowej konstrukcji nawierzchni, powinna być szersza z każdej strony co najmniej o grubość warstwy na niej położonej, nie mniej jednak niż 5 cm Równość warstwy Nierówności poprzeczne i podłużne warstwy wiążącej i ścieralnej mierzone wg BN-68/ [10] nie powinny być większe niż podane w tablicy 11. Tablica 11. Dopuszczalne nierówności warstw asfaltowych [mm] Lp. Drogi i place Warstwa ścieralna Warstwa wiążąca i wyrównawcza 1 Drogi klasy G i Z Spadki poprzeczne warstwy Spadki poprzeczne na odcinkach prostych i na łukach powinny być zgodne z dokumentacją projektową, z tolerancją 0,5 % Rzędne wysokościowe Rzędne wysokościowe powinny być zgodne z dokumentacją projektową, z tolerancją 1 cm Ukształtowanie osi w planie Oś warstwy w planie powinna być zgodna z dokumentacją projektową, z tolerancją 5 cm. 85

87 Grubość warstwy Grubość warstwy powinna być zgodna z dokumentacją projektową, z tolerancją 10 % Złącza podłużne i poprzeczne Złącza w nawierzchni powinny być wykonane w linii prostej, równolegle lub prostopadle do osi. Złącza w konstrukcji wielowarstwowej powinny być przesunięte względem siebie o co najmniej 15 cm. Złącza powinny być całkowicie związane, a przylegające warstwy powinny być w poziomie Krawędź, obramowanie warstwy Warstwa ścieralna przy opornikach drogowych i urządzeniach w jezdni powinna wystawać 3-5 mm ponad ich powierzchnię. Warstwy bez oporników powinny być równo obcięte lub wyprofilowane oraz pokryte asfaltem Wygląd warstwy Warstwa powinna mieć jednolitą teksturę, bez miejsc przeasfaltowanych, porowatych, łuszczących się i spękanych Zagęszczenie warstwy i wolna przestrzeń w warstwie Zagęszczenie i wolna przestrzeń w warstwie powinny być zgodne z wymaganiami ustalonymi w recepcie laboratoryjnej. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest metr kwadratowy [m 2 ] wykonanej warstwy nawierzchni z betonu asfaltowego. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w SST D-M Wymagania ogólne pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt. 6 i PN-S-96025:2000 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI Cena 1 metra kwadratowego [m 2 ] wykonanej warstwy z betonu asfaltowego obejmuje : prace pomiarowe i roboty przygotowawcze, oznakowanie robót zgodnie z zatwierdzonym projektem organizacji ruchu, dostarczenie składników i wyprodukowanie mieszanki mineralno-bitumicznej na podstawie zatwierdzonych receptur, posmarowanie lepiszczem krawędzi urządzeń obcych i krawężników, skropienie międzywarstwowe, transport mieszanki na miejsce wbudowania, mechaniczne rozłożenie i zagęszczenie warstw nawierzchni, obcięcie krawędzi i posmarowanie asfaltem, przeprowadzenie pomiarów i badań laboratoryjnych, wymaganych w SST. 10. PRZEPISY ZWIĄZANE Normy 1./ PN-B-11111:1996 Kruszywa mineralne. Kruszywo naturalne do nawierzchni drogowych. Żwir i mieszanka. 2./ PN-B-11112:1996 Kruszywo mineralne. Kruszywo kamienne łamane do nawierzchni drogowych. 3./ PN-B-11113:1996 Kruszywo mineralne. Kruszywo naturalne do nawierzchni drogowych. Piasek. 4./ PN-C-04024:1991 Ropa naftowa i przetwory naftowe. Pakowanie, znakowanie i transport. 5./ PN-C-96170:1965 Przetwory naftowe. Asfalty drogowe. 6./ PN-C-96173:1974 Przetwory naftowe. Asfalty upłynnione AUN do nawierzchni drogowych. 7./ PN-S-04001:1967 Drogi samochodowe. Mieszanki mineralno-bitumiczne. Badania. 8./ PN-S-96504:1961 Drogi samochodowe. Wypełniacz mineralny do mas bitumicznych. 9./ PN-S-96025:2000 Drogi samochodowe. Nawierzchnie asfaltowe. Wymagania. 10./ BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą Inne dokumenty 11./ Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych, IBDiM, / Warunki techniczne. Drogowe kationowe emulsje asfaltowe EmA-99, Informacje, instrukcje Zeszyt 60 IBDiM, Warszawa / WT/MK-CZDP84 Wytyczne techniczne oceny jakości grysów i żwirów kruszonych z naturalnie rozdrobnionego surowca skalnego przeznaczonego do nawierzchni drogowych. 86

88 14./ Zasady projektowania betonu asfaltowego o zwiększonej odporności na odkształcenia trwałe. Wytyczne oznaczania odkształcenia i modułu sztywności mieszanek mineralno-bitumicznych metodą pełzania pod obciążeniem statycznym. Informacje, instrukcje - zeszyt 48, IBDiM, Warszawa, / Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz.U. Nr 43 z 1999 r., poz. 430). 87

89 D Frezowanie nawierzchni asfaltowych na zimno 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru robót związanych z frezowaniem nawierzchni asfaltowych na zimno Zakres stosowania SST SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w p Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z frezowaniem nawierzchni asfaltowych na zimno Określenia podstawowe Frezowanie nawierzchni asfaltowej na zimno - kontrolowany proces skrawania górnej warstwy nawierzchni asfaltowej, bez jej ogrzania, na określoną głębokość Pozostałe określenia są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w SST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w SST D-M Wymagania ogólne pkt MATERIAŁY Nie występują. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w SST D-M Wymagania ogólne pkt Sprzęt do frezowania Należy stosować frezarki drogowe umożliwiające frezowanie nawierzchni asfaltowej na zimno na określoną głębokość. Frezarka powinna być sterowana elektronicznie i zapewniać zachowanie wymaganej równości oraz pochyleń poprzecznych i podłużnych powierzchni po frezowaniu. Do małych robót (naprawy części jezdni) Inżynier może dopuścić frezarki sterowane mechanicznie. Szerokość bębna frezującego powinna być dobrana zależnie od zakresu robót. Przy lokalnych naprawach szerokość bębna może być dostosowana do szerokości skrawanych elementów nawierzchni. Przy frezowaniu całej jezdni szerokość bębna skrawającego powinna być co najmniej równa 1200 m. Przy dużych robotach frezarki muszą być wyposażone w przenośnik sfrezowanego materiału, podający go z jezdni na środki transportu. Przy pracach prowadzonych w terenie zabudowanym frezarki muszą, a poza nimi powinny, być zaopatrzone w systemy odpylania. Za zgodą Inżyniera można dopuścić frezarki bez tego systemu: a) na drogach zamiejskich w obszarach niezabudowanych, b) na drogach miejskich, przy małym zakresie robót. Wykonawca może używać tylko frezarki zaakceptowane przez Inżyniera. Wykonawca powinien przedstawić dane techniczne frezarek, a w przypadkach jakichkolwiek wątpliwości przeprowadzić demonstrację pracy frezarki, na własny koszt. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w SST D-M Wymagania ogólne pkt Transport sfrezowanego materiału Materiał z frezowania nawierzchni bitumicznych za odpłatą przechodzi na własność wykonawcy. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D-M Wymagania ogólne pkt 5. Sfrezowany materiał za odpłatą przechodzi na własność wykonawcy Wykonanie frezowania Nawierzchnia powinna być frezowana do głębokości, szerokości i pochyleń zgodnych z dokumentacją projektową i SST. Jeżeli frezowana nawierzchnia ma być oddana do ruchu bez ułożenia nowej warstwy ścieralnej, to jej tekstura powinna być jednorodna, złożona z nieciągłych prążków podłużnych lub innych form geometrycznych, gwarantujących równość, szorstkość i estetyczny wygląd. 88

90 Jeżeli ruch drogowy ma być dopuszczony po sfrezowanej części jezdni, to wówczas, ze względów bezpieczeństwa należy spełnić następujące warunki: a) należy usunąć ścięty materiał i oczyścić nawierzchnię, b) przy frezowaniu poszczególnych pasów ruchu, wysokość podłużnych pionowych krawędzi nie może przekraczać 40 mm, c) przy lokalnych naprawach polegających na sfrezowaniu nawierzchni przy linii krawężnika (ścieku) dopuszcza się większy uskok niż określono w pkt b), ale przy głębokości większej od 75 mm wymaga on specjalnego oznakowania, d) krawędzie poprzeczne na zakończenie dnia roboczego powinny być klinowo ścięte Frezowanie warstwy ścieralnej przed ułożeniem nowej warstwy lub warstw asfaltowych Do frezowania należy użyć frezarek sterowanych elektronicznie, względem ustalonego poziomu odniesienia, zachowując spadki poprzeczne i niweletę drogi. Nawierzchnia powinna być sfrezowana na głębokość projektowaną z dokładnością 5 mm. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w SST D-M Wymagania ogólne pkt Częstotliwość oraz zakres pomiarów kontrolnych Minimalna częstotliwość pomiarów Częstotliwość oraz zakres pomiarów dla nawierzchni frezowanej na zimno podano w tablicy 1. Tablica 1. Częstotliwość oraz zakres pomiarów kontrolnych nawierzchni frezowanej na zimno Lp. Właściwość nawierzchni Minimalna częstotliwość pomiarów 1 Równość podłużna łatą 4-metrową co 20 metrów 2 Równość poprzeczna łatą 4-metrową co 20 metrów 3 Spadki poprzeczne co 50 m 4 Szerokość frezowania co 50 m 5 Głębokość frezowania na bieżąco, według SST Równość nawierzchni Nierówności powierzchni po frezowaniu mierzone łatą 4-metrową zgodnie z BN-68/ [1] nie powinny przekraczać 6 mm Spadki poprzeczne Spadki poprzeczne nawierzchni po frezowaniu powinny być zgodne z dokumentacją projektową, z tolerancją 0,5% Szerokość frezowania Szerokość frezowania powinna odpowiadać szerokości określonej w dokumentacji projektowej z dokładnością 5 cm Głębokość frezowania Głębokość frezowania powinna odpowiadać głębokości określonej w dokumentacji projektowej z dokładnością 5 mm. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest m2 (metr kwadratowy). 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w SST D-M Wymagania ogólne pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w SST D-M Wymagania ogólne pkt 9. 89

91 9.2. Cena jednostki obmiarowej Cena wykonania 1 m 2 frezowania na zimno nawierzchni asfaltowej obejmuje: prace pomiarowe, oznakowanie robót, frezowanie, załadunek i wywóz materiału z frezowania, przeprowadzenie pomiarów wymaganych w SST. 10. PRZEPISY ZWIĄZANE Normy 1. BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą. 90

92 D Nawierzchnia z betonowej kostki brukowej 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej SST są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem nawierzchni z betonowej kostki brukowej Zakres stosowania SST SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w p Zakres robót ujętych w SST Ustalenia zawarte w niniejszej specyfikacji stanowią wymagania dotyczące robót związanych z wykonaniem nawierzchni z kostki brukowej betonowej grubości 8 cm na podsypce cementowo-piaskowej Określenia podstawowe Betonowa kostka brukowa - prefabrykowany element budowlany, przeznaczony do budowy warstwy ścieralnej nawierzchni, wykonany metodą wibroprasowania z betonu niezbrojonego niebarwionego lub barwionego, jedno- lub dwuwarstwowego, charakteryzujący się kształtem, który umożliwia wzajemne przystawanie elementów Krawężnik - prosty lub łukowy element budowlany oddzielający jezdnię od chodnika, charakteryzujący się stałym lub zmiennym przekrojem poprzecznym i długością nie większą niż 1,0 m Ściek - umocnione zagłębienie, poniżej krawędzi jezdni, zbierające i odprowadzające wodę Obrzeże - element budowlany, oddzielający nawierzchnie chodników i ciągów pieszych od terenów nie przeznaczonych do komunikacji Spoina - odstęp pomiędzy przylegającymi elementami (kostkami) wypełniony określonymi materiałami wypełniającymi Szczelina dylatacyjna - odstęp dzielący duży fragment nawierzchni na sekcje w celu umożliwienia odkształceń temperaturowych, wypełniony określonymi materiałami wypełniającymi Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w SST D-M Wymagania ogólne [10] pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w SST D-M Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w SST D-M Wymagania ogólne pkt Betonowa kostka brukowa Rodzaj betonowej kostki brukowej Należy stosować kostkę gatunku 1, klasy 50, barwy szarej i czerwonej grubości 80 mm. Szerokość i długość kostki oraz jej kształt wykonawca powinien uzgodnić z Inżynierem. Pożądane jest, aby wymiary kostek były dostosowane do sposobu układania i siatki spoin oraz umożliwiały wykonanie warstwy bez konieczności przecinania elementów w trakcie ich wbudowywania w nawierzchnię Wymagania techniczne stawiane betonowym kostkom brukowym Betonowa kostka brukowa powinna posiadać aprobatę techniczną, wydaną przez uprawnioną jednostkę (Instytut Badawczy Dróg i Mostów). Betonowa kostka brukowa powinna odpowiadać wymaganiom określonym w aprobacie technicznej, a w przypadku braku wystarczających ustaleń, powinna mieć charakterystyki określone przez odpowiednie procedury badawcze IBDiM, zgodne z poniższymi wskazaniami: powierzchnia górna kostek powinna być równa i szorstka, a krawędzie kostek równe i proste, wklęśnięcia nie powinny przekraczać 2mm, kształt i wymiary powinny być zgodne z deklarowanymi przez producenta, z dopuszczalnymi odchyłkami od wymiarów: długość i szerokość 3,0 mm, grubość 5,0 mm, wytrzymałość na ściskanie powinna być nie mniejsza niż: 50 MPa, dla klasy 50, mrozoodporność: po 30 cyklach zamrażania i rozmrażania próbek w 3% roztworze NaCl lub 50 cyklach zamrażania i rozmrażania metodą zwykłą, powinny być spełnione jednocześnie następujące warunki: próbki nie powinny wykazywać pęknięć i zarysowań powierzchni licowych, łączna masa ubytków betonu w postaci zniszczonych narożników i krawędzi, odprysków kruszywa itp. nie powinna przekraczać 5% masy próbek nie zamrażanych, 91

93 obniżenie wytrzymałości na ściskanie w stosunku do próbek nie zamrażanych nie powinno być większe niż 20%, nasiąkliwość, nie powinna przekraczać 5%, ścieralność, sprawdzana na tarczy Boehmego, określona stratą wysokości, nie powinna przekraczać wartości: 3,5 mm, dla klasy 50, szorstkość, określona wskaźnikiem szorstkości SRT (Skid Resistance Tester) powierzchni licowej górnej, sprawdzona wahadłem angielskim, powinna wynosić nie mniej niż 50 jednostek SRT, wygląd zewnętrzny: powierzchnie elementów nie powinny mieć rys, pęknięć i ubytków betonu, krawędzie elementów powinny być równe, a tekstura i kolor powierzchni licowej powinny być jednorodne. Dopuszczalne wady wyglądy zewnętrznego i uszkodzenia powierzchni nie powinny przekraczać wartości podanych w tablicy 1. (Uwaga: Naloty wapienne - wykwity w postaci białych plam - powstają w wyniku naturalnych procesów fizykochemicznych występujących w betonie podczas jego wiązania i twardnienia; naloty te powoli znikają w okresie do 2 lat). Tablica 1. Dopuszczalne wady wyglądu zewnętrznego betonowej kostki brukowej Lp. Właściwości Wymagania gatunek 1 1 Stan powierzchni licowej: tekstura rysy i spękania kolor według katalogu producenta jednorodna w danej partii niedopuszczalne jednolity dla danej partii przebarwienia dopuszczalne niekontrastowe przebarwienia na pojedynczej kostce plamy, zabrudzenia niezmywalne wodą naloty wapienne niedopuszczalne dopuszczalne 2 Uszkodzenia powierzchni bocznych: dopuszczalna liczba w 1 kostce 2 dopuszczalna wielkość (długość i szerokość) 30 mm x 10 mm 3 Szczerby i uszkodzenia krawędzi i naroży przylicowych niedopuszczalne 4 Uszkodzenia krawędzi pionowych dopuszczalna liczba w 1 kostce dopuszczalna wielkość (długość i głębokość) 2 20 mm x 6 mm Składowanie kostek Kostkę zaleca się pakować na paletach. Palety z kostką mogą być składowane na otwartej przestrzeni, przy czym podłoże powinno być wyrównane i odwodnione Materiały na podsypkę i do wypełnienia spoin oraz szczelin w nawierzchni a) na podsypkę cementowo-piaskową pod nawierzchnię mieszankę cementu i piasku w stosunku 1:4 z piasku naturalnego spełniającego wymagania dla gatunku 1 wg PN-B-11113:1996 [2], cementu powszechnego użytku spełniającego wymagania PN-B-19701:1997 [4] i wody odmiany 1 odpowiadającej wymaganiom PN-B-32250:1988 (PN-88/B-32250) [5], b) do wypełniania spoin w nawierzchni na podsypce cementowo-piaskowej zaprawę cementowo-piaskową 1:4 spełniającą wymagania wg 2.3 a), c) do wypełniania szczelin dylatacyjnych w nawierzchni na podsypce cementowo-piaskowej do wypełnienia dolnej części szczeliny dylatacyjnej należy stosować wilgotną mieszankę cementowopiaskową 1:8 z materiałów spełniających wymagania wg 2.3 b) lub inny materiał zaakceptowany przez Inżyniera. Składowanie kruszywa, nie przeznaczonego do bezpośredniego wbudowania po dostarczeniu na budowę, powinno odbywać się na podłożu równym, utwardzonym i dobrze odwodnionym, przy zabezpieczeniu kruszywa przed zanieczyszczeniem i zmieszaniem z innymi materiałami kamiennymi. Przechowywanie cementu powinno być zgodne z BN-88/ [6]. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w SST D-M Wymagania ogólne [10] pkt 3. 92

94 3.2. Sprzęt do wykonania nawierzchni Układanie betonowej kostki brukowej może odbywać się: ręcznie, zwłaszcza na małych powierzchniach, mechanicznie przy zastosowaniu urządzeń układających (układarek), składających się z wózka i chwytaka sterowanego hydraulicznie, służącego do przenoszenia z palety warstwy kostek na miejsce ich ułożenia; urządzenie to, po skończonym układaniu kostek, można wykorzystać do wmiatania piasku w szczeliny, zamocowanymi do chwytaka szczotkami. Do przycinania kostek można stosować specjalne narzędzia tnące (np. przycinarki, szlifierki z tarczą). Do zagęszczania nawierzchni z kostki należy stosować zagęszczarki wibracyjne (płytowe) z wykładziną elastomerową, chroniące kostki przed ścieraniem i wykruszaniem naroży. Sprzęt do wykonania koryta, podbudowy i podsypki powinien odpowiadać wymaganiom właściwych SST, wymienionych w pkcie 5.4 lub innym dokumentom (normom PN i BN, wytycznym IBDiM) względnie opracowanym SST zaakceptowanym przez Inżyniera. Do wytwarzania podsypki cementowo-piaskowej i zapraw należy stosować betoniarki. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w SST D-M Wymagania ogólne pkt Transport materiałów do wykonania nawierzchni Betonowe kostki brukowe mogą być przewożone na paletach - dowolnymi środkami transportowymi po osiągnięciu przez beton wytrzymałości na ściskanie co najmniej 15 MPa. Kostki w trakcie transportu powinny być zabezpieczone przed przemieszczaniem się i uszkodzeniem. Jako środki transportu wewnątrzzakładowego kostek na środki transportu zewnętrznego mogą służyć wózki widłowe, którymi można dokonać załadunku palet. Do załadunku palet na środki transportu można wykorzystywać również dźwigi samochodowe. Palety transportowe powinny być spinane taśmami stalowymi lub plastikowymi, zabezpieczającymi kostki przed uszkodzeniem w czasie transportu. Na jednej palecie zaleca się układać do 10 warstw kostek (zależnie od grubości i kształtu), tak aby masa palety z kostkami wynosiła od 1200 kg do 1700 kg. Pożądane jest, aby palety z kostkami były wysyłane do odbiorcy środkiem transportu samochodowego wyposażonym w dźwig do zai rozładunku. Krawężniki i obrzeża mogą być przewożone dowolnymi środkami transportowymi. Krawężniki betonowe należy układać w pozycji pionowej z nachyleniem w kierunku jazdy. Krawężniki kamienne należy układać na podkładkach drewnianych, długością w kierunku jazdy. Krawężniki i obrzeża powinny być zabezpieczone przed przemieszczaniem się i uszkodzeniem w czasie transportu. Kruszywa można przewozić dowolnym środkiem transportu, w warunkach zabezpieczających je przed zanieczyszczeniem i zmieszaniem z innymi materiałami. Podczas transportu kruszywa powinny być zabezpieczone przed wysypaniem, a kruszywo drobne - przed rozpyleniem. Materiały do podbudowy powinny być przewożone w sposób odpowiadający wymaganiom właściwej SST. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D-M Wymagania ogólne pkt Podłoże i koryto Grunty podłoża powinny być niewysadzinowe, jednorodne i nośne oraz zabezpieczone przed nadmiernym zawilgoceniem i ujemnymi skutkami przemarzania, zgodnie z dokumentacją projektową. Koryto pod podbudowę lub nawierzchnię powinno być wyprofilowane zgodnie z projektowanymi spadkami oraz przygotowane zgodnie z wymaganiami SST. Koryto musi mieć skuteczne odwodnienie, zgodne z dokumentacją projektową 5.3. Konstrukcja nawierzchni Konstrukcja nawierzchni powinna być zgodna z dokumentacją projektową i SST. Konstrukcja nawierzchni obejmuje ułożenie warstwy ścieralnej z betonowej kostki brukowej na podsypce cementowo-piaskowej oraz podbudowie. Podstawowe czynności przy wykonywaniu nawierzchni, z występowaniem podbudowy, podsypki cementowopiaskowej i wypełnieniem spoin zaprawą cementowo-piaskową, obejmują: 1. przygotowanie i rozścielenie podsypki cementowo-piaskowej, 2. ułożenie kostek z ubiciem, 3. przygotowanie zaprawy cementowo-piaskowej i wypełnienie nią szczelin, 4. wypełnienie szczelin dylatacyjnych, 5. pielęgnację nawierzchni i oddanie jej do ruchu. 93

95 5.4. Podsypka Należy stosować podsypkę cementowo-piaskową 1:4. Grubość podsypki powinna wynosić po zagęszczeniu 3 cm, a wymagania dla materiałów na podsypkę powinny być zgodne z pktem 2.3. Dopuszczalne odchyłki od zaprojektowanej grubości podsypki nie powinny przekraczać 1 cm. Podsypkę cementowo-piaskową przygotowuje się w betoniarkach, a następnie rozściela się na uprzednio zwilżonej podbudowie, przy zachowaniu: współczynnika wodnocementowego od 0,25 do 0,35, wytrzymałości na ściskanie nie mniejszej niż R 7 = 10 MPa, R 28 = 14 MPa. W praktyce, wilgotność układanej podsypki powinna być taka, aby po ściśnięciu podsypki w dłoni podsypka nie rozsypywała się i nie było na dłoni śladów wody, a po naciśnięciu palcami podsypka rozsypywała się. Rozścielenie podsypki cementowo-piaskowej powinno wyprzedzać układanie nawierzchni z kostek od 3 do 4 m. Rozścielona podsypka powinna być wyprofilowana i zagęszczona w stanie wilgotnym, lekki walcami (np. ręcznymi) lub zagęszczarkami wibracyjnymi. Jeśli podsypka jest wykonana z suchej zaprawy cementowo-piaskowej to po zawałowaniu nawierzchni należy ją polać wodą w takiej ilości, aby woda zwilżyła całą grubość podsypki. Rozścielenie podsypki z suchej zaprawy może wyprzedzać układanie nawierzchni z kostek o około 20 m. Całkowite ubicie nawierzchni i wypełnienie spoin zaprawą musi być zakończone przed rozpoczęciem wiązania cementu w podsypce Układanie nawierzchni z betonowych kostek brukowych Ustalenie kształtu, wymiaru i koloru kostek oraz desenia ich układania Kształt, wymiary, barwę i inne cechy charakterystyczne kostek oraz deseń ich układania powinny być zgodne z dokumentacją projektową i SST, a w przypadku braku wystarczających ustaleń Wykonawca przedkłada odpowiednie propozycje do zaakceptowania Inżynierowi. Przed ostatecznym zaakceptowaniem kształtu, koloru, sposobu układania i wytwórni kostek, Inżynier może polecić Wykonawcy ułożenie po 1 m2 wstępnie wybranych kostek, wyłącznie na podsypce piaskowej Warunki atmosferyczne Nawierzchnię na podsypce piaskowej zaleca się wykonywać w dodatnich temperaturach otoczenia Ułożenie nawierzchni z kostek Warstwa nawierzchni z kostki powinna być wykonana z elementów o jednakowej grubości. Na większym fragmencie robót zaleca się stosować kostki dostarczone w tej samej partii materiału, w której niedopuszczalne są różne odcienie wybranego koloru kostki. Układanie kostki można wykonywać ręcznie lub mechanicznie. Układanie ręczne zaleca się wykonywać na mniejszych powierzchniach, zwłaszcza skomplikowanych pod względem kształtu lub wymagających kompozycji kolorystycznej układanych deseni oraz różnych wymiarów i kształtów kostek. Układanie kostek powinni wykonywać przyuczeni brukarze. Układanie mechaniczne zaleca się wykonywać na dużych powierzchniach o prostym kształcie, tak aby układarka mogła przenosić z palety warstwę kształtek na miejsce ich ułożenia z wymaganą dokładnością. Kostka do układania mechanicznego nie może mieć dużych odchyłek wymiarowych i musi być odpowiednio przygotowana przez producenta, tj. ułożona na palecie w odpowiedni wzór, bez dołożenia połówek i dziewiątek, przy czym każda warstwa na palecie musi być dobrze przesypana bardzo drobnym piaskiem, by kostki nie przywierały do siebie. Układanie mechaniczne zawsze musi być wsparte pracą brukarzy, którzy uzupełniają przerwy, wyrabiają łuki, dokładają kostki w okolicach studzienek i krawężników. Kostkę układa się około 1,5 cm wyżej od projektowanej niwelety, ponieważ po procesie ubijania podsypka zagęszcza się. Powierzchnia kostek położonych obok urządzeń infrastruktury technicznej (np. studzienek, włazów itp.) powinna trwale wystawać od 3 mm do 5 mm powyżej powierzchni tych urządzeń oraz od 3 mm do 10 mm powyżej korytek ściekowych (ścieków). Do uzupełnienia przestrzeni przy krawężnikach, obrzeżach i studzienkach można używać elementy kostkowe wykończeniowe w postaci tzw. połówek i dziewiątek, mających wszystkie krawędzie równe i odpowiednio fazowane. W przypadku potrzeby kształtek o nietypowych wymiarach, wolną przestrzeń uzupełnia się kostką ciętą, przycinaną na budowie specjalnymi narzędziami tnącymi (przycinarkami, szlifierkami z tarczą itp.). Dzienną działkę roboczą nawierzchni na podsypce cementowo-piaskowej zaleca się zakończyć prowizorycznie około półmetrowym pasem nawierzchni na podsypce piaskowej w celu wytworzenia oporu dla ubicia kostki ułożonej na stałe. Przed dalszym wznowieniem robót, prowizorycznie ułożoną nawierzchnię na podsypce piaskowej należy rozebrać i usunąć wraz z podsypką Ubicie nawierzchni z kostek Ubicie nawierzchni należy przeprowadzić za pomocą zagęszczarki wibracyjnej (płytowej) z osłoną z tworzywa sztucznego. Do ubicia nawierzchni nie wolno używać walca. 94

96 Ubijanie nawierzchni należy prowadzić od krawędzi powierzchni w kierunku jej środka i jednocześnie w kierunku poprzecznym kształtek. Ewentualne nierówności powierzchniowe mogą być zlikwidowane przez ubijanie w kierunku wzdłużnym kostki. Po ubiciu nawierzchni wszystkie kostki uszkodzone (np. pęknięte) należy wymienić na kostki całe Spoiny i szczeliny dylatacyjne Szerokość spoin pomiędzy betonowymi kostkami brukowymi powinna wynosić od 3 mm do 5 mm. W przypadku stosowania prostopadłościennych kostek brukowych zaleca się aby osie spoin pomiędzy dłuższymi bokami tych kostek tworzyły z osią drogi kąt 45 0, a wierzchołek utworzonego kąta prostego pomiędzy spoinami miał kierunek odwrotny do kierunku spadku podłużnego nawierzchni. Po ułożeniu kostek, spoiny należy wypełnić zaprawą cementowo-piaskową. Wypełnienie spoin polega na rozsypaniu warstwy zaprawy cementowo-piaskowej i wmieceniu jej w spoiny na sucho, wmieceniu szczotkami względnie rozgarniaczkami z piórami gumowymi Pielęgnacja nawierzchni i oddanie jej dla ruchu Nawierzchnię na podsypce piaskowej ze spoinami wypełnionymi piaskiem można oddać do użytku bezpośrednio po jej wykonaniu. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w SST D-M Wymagania ogólne pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien uzyskać: w zakresie betonowej kostki brukowej aprobatę techniczną, certyfikat zgodności lub deklarację zgodności dostawcy oraz ewentualne wyniki badań cech charakterystycznych kostek, w przypadku żądania ich przez Inżyniera, wyniki sprawdzenia przez Wykonawcę cech zewnętrznych kostek, w zakresie innych materiałów sprawdzenie przez Wykonawcę cech zewnętrznych materiałów prefabrykowanych (krawężników, obrzeży), ew. badania właściwości kruszyw, piasku, wody itp. określone w normach, które budzą wątpliwości Inżyniera. Wszystkie dokumenty oraz wyniki badań Wykonawca przedstawia Inżynierowi do akceptacji Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów w czasie robót nawierzchniowych z kostki podaje tablica 2. 95

97 Tablica 2. Częstotliwość oraz zakres badań i pomiarów w czasie robót Lp. Wyszczególnienie badań i pomiarów Częstotliwość badań 1 Sprawdzenie podłoża i koryta Wg SST D Sprawdzenie ew. podbudowy Wg SST, norm, wytycznych, wymienionych w pkcie Sprawdzenie obramowania wg SST D ; nawierzchni 4 Sprawdzenie podsypki (przymiarem liniowym lub metodą niwelacji) 5 Badania wykonywania nawierzchni z kostki zgodność z dokumentacją projektową położenie osi w planie (sprawdzone geodezyjnie) rzędne wysokościowe (pomierzone instrumentem pomiarowym) równość w profilu podłużnym (wg BN-68/ [9] łatą czterometrową) równość w przekroju poprzecznym (sprawdzona łatą profilową z poziomnicą i pomiarze prześwitu klinem cechowanym oraz przymiarem liniowym względnie metodą niwela-cji) spadki poprzeczne (sprawdzone metodą niwelacji) szerokość nawierzchni (sprawdzona przymiarem liniowym) szerokość i głębokość wypełnienia spoin i szczelin (oględziny i pomiar przymiarem liniowym po wykruszeniu dług. 10 cm) sprawdzenie koloru kostek i desenia ich ułożenia Bieżąca kontrola w 10 punktach dziennej działki roboczej: grubości, spadków i cech konstrukcyjnych w porównaniu z dokumentacją pro-jektową i specyfikacją Sukcesywnie na każdej działce roboczej Co 100 m i we wszystkich punktach charakterystycznych Co 25 m w osi i przy krawędziach oraz we wszystkich punktach charakterystycznych Jw. Jw. Jw. Jw. W 20 punktach charakterystycznych dziennej działki roboczej Kontrola bieżąca Wartości dopuszczalne Wg pktu 5.6; odchyłki od projektowanej grubości 1 cm - Przesunięcie od osi projektowanej do 2 cm Odchylenia: +1 cm; -2 cm Nierówności do 8 mm Prześwity między łatą a powierzchnią do 8 mm Odchyłki od dokumentacji projektowej do 0,3% Odchyłki od szerokości projektowanej do 5 cm Wg pktu Wg dokumentacji projektowej lub decyzji Inżyniera 6.4. Badania wykonanych robót Zakres badań i pomiarów wykonanej nawierzchni z betonowej kostki brukowej podano w tablicy 3. 96

98 Tablica 3. Badania i pomiary po ukończeniu budowy nawierzchni Lp. Wyszczególnienie badań i pomiarów Sposób sprawdzenia 1 Sprawdzenie wyglądu zewnętrznego nawierzchni, krawężników, obrzeży, ścieków Wizualne sprawdzenie jednorodności wyglądu, prawidłowości desenia, kolorów kostek, spękań, plam, deformacji, wy-kruszeń, spoin i szczelin 2 Badanie położenia osi nawierzchni w planie Geodezyjne sprawdzenie położenia osi co 25 m i w punktach charakterystycznych (dopuszczalne przesunięcia wg tab. 2, lp. 5b) 3 Rzędne wysokościowe, równość podłużna i poprzeczna, spadki poprzeczne i szerokość 4 Rozmieszczenie i szerokość spoin i szczelin w nawierzchni, pomiędzy krawężnikami, obrzeżami, ściekami oraz wypełnienie spoin i szczelin Co 25 m i we wszystkich punktach charakterystycznych (wg metod i dopuszczalnych wartości podanych w tab. 2, lp. od 5c do 5g) Wg pktu 5.5 i OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest m 2 (metr kwadratowy) wykonanej nawierzchni z betonowej kostki brukowej. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w SST D-M Wymagania ogólne pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji według pktu 6 dały wyniki pozytywne Odbiór robót zanikających i ulegających zakryciu Odbiorowi robót zanikających i ulegających zakryciu podlegają: przygotowanie podłoża i wykonanie koryta, wykonanie podsypki pod nawierzchnię, Odbiór tych robót powinien być zgodny z wymaganiami pktu 8.2 D-M Wymagania ogólne oraz niniejszej SST. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w SST D-M Wymagania ogólne pkt Cena jednostki obmiarowej Cena wykonania 1 m2 nawierzchni z betonowej kostki brukowej obejmuje: prace pomiarowe i roboty przygotowawcze, oznakowanie robót, przygotowanie podłoża i wykonanie koryta, dostarczenie materiałów i sprzętu, wykonanie podsypki, ustalenie kształtu, koloru i desenia kostek, ułożenie i ubicie kostek, wypełnienie spoin, przeprowadzenie pomiarów i badań wymaganych w niniejszej specyfikacji technicznej, odwiezienie sprzętu. 97

99 10. PRZEPISY ZWIĄZANE Polskie Normy 1. PN-B-11112:1996 Kruszywa mineralne. Kruszywa łamane do nawierzchni drogowych 2. PN-B-11113:1996 Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych; piasek 3. PN-B-11213:1997 Materiały kamienne. Elementy kamienne; krawężniki uliczne, mostowe i drogowe 4. PN-B-32250:1988 Materiały budowlane. Woda do betonów i zapraw Branżowe Normy 5. BN-80/ /04 Prefabrykaty budowlane z betonu. Elementy nawierzchni dróg, ulic, parkingów i torowisk tramwajowych. Krawężniki i obrzeża 6. BN-64/ Drogi samochodowe. Oznaczenie wskaźnika piaskowego 7. BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą. 98

100 D Warstwa z geosiatki na połączeniu nawierzchni bitumicznych 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej SST są wymagania dotyczące wykonania i odbioru robót związanych z wykonywaniem połączenia nawierzchni istniejącej i dobudowywanej przy użyciu geosiatki Zakres stosowania SST SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w p Zakres robót objętych SST Ustalenia zawarte w niniejszej SST stanowią wymagania dotyczące robót związanych z wykonaniem warstw geosyntetycznych w warstwach bitumicznych nawierzchni Określenia podstawowe Geosyntetyk - materiał o postaci ciągłej, wytwarzany z wysoko spolimeryzowanych włókien syntetycznych jak polietylen, polipropylen, poliester, charakteryzujący się m.in. dużą wytrzymałością oraz wodoprzepuszczalnością. Geosyntetyki obejmują: geosiatki, geowłókniny, geotkaniny, geodzianiny, georuszty, geokompozyty, geomembrany Geosiatka - płaska struktura w postaci siatki, z otworami znacznie większymi niż elementy składowe, z oczkami połączonymi (przeplatanymi) w węzłach lub ciągnionymi Nawierzchnia asfaltowa - nawierzchnia, której warstwy są wykonane z kruszywa związanego lepiszczem asfaltowym Pęknięcie odbite - pęknięcie (spękanie) warstwy powierzchniowej nawierzchni, będące odwzorowaniem istniejących pęknięć i nieciągłości warstw w materiale podbudowy, propagowanych w górę w wyniku koncentracji naprężeń i nieciągłości struktury materiału, prowadzących do lokalnego przekroczenia wytrzymałości granicznej. (Pęknięcia odbite zwykle występują w nawierzchniach asfaltowych posadowionych na podbudowach związanych hydraulicznie lub starych i popękanych nawierzchniach asfaltowych) Remont (odnowa) drogi - wykonywanie robót remontowych przywracających pierwotny stan drogi, z wyłączeniem robót konserwacyjnych, porządkowych i innych Zalewa uszczelniająca - specjalny materiał asfaltowy, stosowany na gorąco lub materiał z mas stosowanych na zimno do uszczelniania pęknięć i wypełniania szczelin Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w SST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w SST D-M Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w SST D-M Wymagania ogólne pkt Geosiatka Geosiatka powinna mieć właściwości zgodne z ustaleniami dokumentacji projektowej, SST oraz aprobatą techniczną IBDiM. Należy stosować geosiatkę o wytrzymałości na rozciąganie: w kierunku podłużnym 70 kn/m, w kierunku poprzecznym 70 kn/m i wydłużeniu 3%. Geosiatka może być składowana na placu budowy pod warunkiem, że jest nawinięta na tuleję lub rurę w wodoszczelnej nieuszkodzonej folii, którą zaleca się zdejmować przed momentem wbudowania. Rolki geosiatki należy składować w suchym miejscu, na czystej i gładkiej powierzchni oraz nie więcej niż trzy rolki jedna na drugiej. Nie wolno składować rolek skrzyżowanych oraz wyjątkowo można zezwolić na składowanie rolek nie owiniętych folią przez okres dłuższy niż jeden tydzień. Przy składowaniu geosiatki należy przestrzegać zaleceń producenta Lepiszcza do przyklejenia geosiatki Do skropienia nawierzchni jezdni celem przyklejenia i nasączenia geosiatki należy stosować asfalt modyfikowany elastomerem, lub emulsję elastomeroasfaltową kationową, zgodnie z Aprobatą Techniczną Taśmy asfaltowo-kauczukowe Przy wykonywaniu robót należy stosować asfaltowo-kauczukowe taśmy samoprzylepne w postaci wstęgi uformowanej z asfaltu modyfikowanego polimerami, o przekroju prostokątnym o szerokości od 20 do 70 mm, grubości od 2 do 20 mm, długości od 1 do 10 m, zwinięte na rdzeń tekturowy z papierem dwustronnie silikonowanym. Taśmy powinny charakteryzować się: 99

101 a) dobrą przyczepnością do pionowo przeciętej powierzchni nawierzchni, b) wytrzymałością na ścinanie nie mniejszą niż 350 N/30 cm 2, c) dobrą giętkością w temperaturze -20 o C na wałku 10 mm, d) wydłużeniem przy zerwaniu nie mniej niż 800%, e) odkształceniem trwałym po wydłużeniu o 100% nie większym niż 10%, f) odpornością na starzenie się. Taśmy służą do dobrego połączenia wbudowywanej mieszanki mineralno-asfaltowej na gorąco z pionowo przyciętymi ściankami warstwy bitumicznej istniejącej nawierzchni. Szerokość taśmy powinna być równa grubości wbudowywanej warstwy lub mniejsza o 2 do 5 mm. Cieńsze taśmy (2 mm) należy stosować przy szerokościach naprawianych do 1,5 metra, zaś grubsze (np. 10 mm) przy szerokościach większych od 4 metrów Materiały do robót nawierzchniowych Materiały do wykonania warstw asfaltowych powinny odpowiadać wymaganiom SST D SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w SST D-M Wymagania ogólne pkt Maszyny do przygotowania nawierzchni przed naprawą Wykonawca powinien wykazać się możliwością korzystania ze sprzętu do przygotowania nawierzchni takiego jak: - przecinarki z diamentowymi tarczami tnącymi, o mocy co najmniej 10 kw, lub podobnie działające urządzenia, do przycięcia krawędzi uszkodzonych warstw prostopadle do powierzchni nawierzchni, - szczotki mechaniczne o mocy co najmniej 10 kw z wirującymi dyskami z drutów stalowych. Średnica dysków wirujących (z drutów stalowych) z prędkością 3000 obr./min nie powinna być mniejsza od 200 mm. Szczotki służą do czyszczenia krawędzi przyciętych warstw przed dalszymi pracami, np. przyklejeniem do nich samoprzylepnych taśm kauczukowo-asfaltowych, - walcowe lub garnkowe szczotki mechaniczne (preferowane z pochłaniaczami zanieczyszczeń) zamocowane na specjalnych pojazdach samochodowych, - odkurzacze przemysłowe Sprzęt do frezowania Wg SST D Układarki geosiatek Do układania geosiatek na podłożu można stosować układarki o prostej konstrukcji, umożliwiające rozwijanie geosiatki ze szpuli. Geosiatki można układać ręcznie Skrapiarki W zależności od potrzeb należy zapewnić użycie odpowiednich skrapiarek do asfaltu i do emulsji asfaltowej. Do większości robót można stosować skrapiarki małe z ręcznie prowadzoną lancą spryskującą. Podstawowym warunkiem jest zapewnienie stałego wydatku lepiszcza, aby ułatwić operatorowi równomierne spryskanie lepiszczem naprawianego miejsca w założonej ilości (l/m 2 ) wg Aprobaty Technicznej. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w SST D-M Wymagania ogólne pkt Transport geosiatek Geosyntetyki przeznaczone do wykonania warstwy wzmacniającej mogą być transportowane dowolnymi środkami transportu pod warunkiem: - opakowania bel (rolek) polietylenową folią, brezentem lub tkaniną techniczną, - zabezpieczenia opakowanych bel przed przemieszczaniem się w czasie przewozu, - ochrony geosyntetyków przed zawilgoceniem, zabrudzeniem i nadmiernym ogrzaniem, - niedopuszczenie do kontaktu bel z chemikaliami, tłuszczami oraz przedmiotami mogącymi przebić lub rozciąć geosyntetyki, - rolki powinny być ułożone poziomo, nie więcej niż w trzech warstwach, - w czasie wyładowywania geosiatki ze środka transportu nie należy dopuścić do porozrywania lub podziurawienia opakowania. Przy transporcie geosiatki należy przestrzegać zaleceń producenta Transport lepiszczy Warunki transportu lepiszczy zgodnie z zaleceniami producenta. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D-M Wymagania ogólne pkt

102 5.2. Zasady wykonywania robót Konstrukcja i sposób zabezpieczenia geosiatką nawierzchni asfaltowej przed spękaniami odbitymi powinny być zgodne z dokumentacją techniczną, SST i ustaleniami producenta geosiatek. Przy zabezpieczaniu geosiatkami nawierzchni, w miejscu połączenia warstw asfaltowych starej i nowej nowierzchni, przed spękaniami odbitymi będą występować następujące czynności: rozebranie warstw nawierzchni asfaltowej z frezowaniem istniejącej nawierzchni asfaltowej, oczyszczenie powierzchni przewidzianej do ułożenia geosiatki, skropienie lepiszczem, ułożenie geosiatki i przymocowanie jej do podłoża, ułożenie warstw nawierzchni asfaltowej na szerokości poszerzenia jezdni Rozebranie nawierzchni Fragmenty nawierzchni powinny być frezowane do głębokości, szerokości i pochyleń zgodnych z dokumentacją projektową i SST. Frezowanie nawierzchni powinno odpowiadać wymaganiom SST D Oczyszczenie powierzchni przewidzianej do skropienia lepiszczem i ułożenia geosiatki Oczyszczenie nawierzchni powinno odpowiadać wymaganiom SST D Podłoże dla geosiatki stanowi warstwa wyrównawcza z betonu asfaltowego. Podłoże powinno być wyprofilowane i równe, bez kolein. Powierzchnia podłoża powinna być sucha i czysta Ułożenie geosiatki Czynności przygotowawcze Ułożenie geosiatki powinno być zgodne z zaleceniami producenta i aprobaty technicznej, a w przypadku ich braku lub niepełnych danych - zgodne ze wskazaniami podanymi w SST. Folię, w którą są zapakowane rolki geosiatki, zaleca się zdejmować bezpośrednio przed układaniem. W celu uzyskania mniejszej szerokości rolki można ją przeciąć piłą. Szerokość po przycięciu powinna umożliwić połączenie sąsiednich pasm siatki z zakładem. Początkowo nie należy wykonywać wcięć na wpusty uliczne i studzienki, gdyż należy je wykonać dopiero po naciągnięciu i zamocowaniu siatki. Przygotowane rolki siatki należy rozłożyć wzdłuż odcinka drogi, na którym będą prowadzone prace. Rozpakowanie rulonów powinno następować pojedynczo, na przygotowanym podłożu. Przy większym zakresie robót zaleca się wykonanie projektu (rysunku), ilustrującego sposób układania i łączenia rulonów, ew. szerokości zakładek, mocowania do podłoża itp. Geosiatkę można układać ręcznie lub za pomocą układarki przez rozwijanie ze szpuli. Wszystkie siatki muszą być ułożone na równej powierzchni warstwy wyrównawczej; równość powierzchni jest warunkiem integralności całego układu. Nierówności takie jak koleiny lub wyżłobienia o głębokości większej niż 10 mm powinny być wypełnione, a wszystkie zanieczyszczenia jezdni usunięte lub spłukane wodą. Nierówności mierzone w kierunku podłużnym i poprzecznym, pod 4-metrową łatą, nie powinny być większe od 5 mm Sposób ułożenia geosiatki Układanie geosiatek plecionych przewiduje następujące czynności, jeśli zalecenie producenta nie przewiduje inaczej: geosiatki powinny być układane na powłoce z asfaltu drogowego lub na warstwie emulsji w ilości określonej przez producenta, np g/m 2 ; skropienie lepiszczem powinno odpowiadać wymaganiom SST D , geosiatkę rozwija się i układa bez sfalowań na przygotowanej powierzchni, wstępnie naprężając w czasie układania przez podnoszenie rolki i naciąganie siatki, siatki plecione rozłożone z rolki wzdłuż osi przymocowuje się na początku kołkami stalowymi wbijanymi w dolną warstwę, ew. śrubami z nakrętką osadzonymi wewnątrz kołków, geosiatki łączy się na zakład, który w kierunku podłużnym wynosi co najmniej 200 mm, a w kierunku poprzecznym co najmniej 150 mm. W celu połączenia zakładów pasm geosiatki zaleca się ją skropić lepiszczem w ilości wskazanej przez producenta, geosiatki napręża się przy użyciu urządzenia naciągającego, np. belki oraz pojazdu, stopniowo do wydłużenia max. 0,2% lub 200 mm na 100 m. Ma to na celu zapewnienie prawidłowej pracy siatki w nawierzchni oraz uniknięcie przesunięcia lub sfalowania podczas układania na niej mieszanki przez rozściełarkę, po naprężeniu siatki można w niej wyciąć otwory na wpusty i studzienki, tak aby pozostało 10 cm do obrysu tych urządzeń, jeżeli geosiatki układane są na spoinach, brzeg siatki powinien być przesunięty w stosunku do spoiny o min. 500 mm, przy promieniach krzywizny większych od 600 m geosiatki układa się bez specjalnych zabiegów. Na odcinkach, gdzie promienie krzywizn są mniejsze od 600 m, ułożenie geosiatek powinno być dostosowane do przebiegu trasy przez nacinanie ich i przybicie krawędzi stalowymi kołkami. Przy stosowaniu geosiatek ciągnionych obowiązują następujące różnice wykonawcze: 101

103 ilość emulsji asfaltowej do skropienia powinna odpowiadać wymaganiom producenta i np. wynosić g/m 2, początek siatki umocowuje się przy zastosowaniu perforowanej taśmy stalowej i stalowych kołków wbitych do dolnej warstwy bitumicznej przy pomocy specjalnego urządzenia; odstęp pomiędzy kołkami wynosi 1-2 oczek siatki, zależnie od twardości nawierzchni, geosiatki zaleca się układać na dłuższym odcinku drogi, np. ok. 8 rolek połączonych ze sobą przy pomocy łączników zaciskowych na zakład, który w kierunku podłużnym wynosi co najmniej 200 mm, a w kierunku poprzecznym co najmniej 100 mm, siatka powinna być naprężona i utrzymana w poziomie, bez sfalowań. Rozciąganie przeprowadza się stopniowo, aż do wydłużenia max. 0,5% lub 500 mm na 100 m. Następnie krawędź geosiatki przymocowuje się do warstwy dolnej przy pomocy kołków stalowych, a włókna podłużne łączy się z kolejną siatką przy pomocy łączników zaciskowych Zalecenia uzupełniające Przy układaniu geosiatki na górnej powierzchni jezdni pod nowe warstwy asfaltowe, powierzchnia skrapiana lepiszczem powinna mieć szerokość większą od szerokości pasa geosiatki o 0,10 0,15 m z każdej strony. Powierzchnia skrapiana lepiszczem powinna być czysta - wszelkie zanieczyszczenia gliną, kruszywem itp. powinny zostać usunięte przed skropieniem. Części geosiatki zanieczyszczone smarami i olejami należy wyciąć. Miejsca te należy powtórnie skropić wraz z brzegiem otaczającej geosiatki, a następnie wkleić w nie prostokątną łatę z geosiatki o wymiarach zapewniających przykrycie wyciętego otworu z zakładem około 0,10 m. Jeśli stosowany jest elastomeroasfalt upłynniony, zawierający rozpuszczalnik, to geosiatkę należy rozkładać po odparowaniu rozpuszczalnika. Jeśli używana jest emulsja elastomeroasfaltowa, to geosiatkę należy rozkładać po rozpadzie emulsji i odparowaniu wody. Przed ułożeniem warstwy asfaltowej na ułożonej geosiatce należy naprawić miejsca odklejone, fałdy i rozdarcia geosiatki. Niedopuszczalne jest układanie warstwy geosiatki na pęknięciach o nieustabilizowanych krawędziach. Roboty prowadzi się wyłącznie podczas suchej pogody. Geosiatka nie może być mokra, rozkładana na mokrej powierzchni lub pozostawiona na noc bez przykrycia warstwą asfaltową. Konieczne jest zapewnienie prawidłowego przyklejenia geosiatki do podłoża. Jeśli uzyskanie tego nie jest możliwe z jakiegokolwiek powodu (np. istnieją fale), to należy zrezygnować z zastosowania tej technologii, bowiem niewłaściwe jej wykonanie może być powodem zniszczenia nawierzchni (np. fale mogą zniszczyć połączenia warstw). Powstałe fale siatki można, za zgodą Inżyniera, zneutralizować, posypując siatkę mieszanką mineralnoasfaltową drobnoziarnistą, np. grubości 5 mm, a następnie ostrożnie ją ubijając. Temperatura wykonawstwa robót jest limitowana dopuszczalną temperaturą robót asfaltowych. W przypadku stosowania do nasycania i przyklejania geosiatki emulsji elastomeroasfaltowej kationowej lub elastomeroasfaltu na gorąco, temperatura powietrza powinna być nie niższa niż 15 0 C, a temperatura skrapianej nawierzchni powinna być nie niższa niż 10 0 C. Nie dopuszcza się ruchu pojazdów po rozłożonej geosiatce. Wyjątkowo może odbywać się jedynie ruch technologiczny. Wówczas pojazdy powinny poruszać się z małą prędkością, bez gwałtownego przyśpieszania, hamowania i skręcania Układanie warstwy lub warstw nawierzchni asfaltowej Warstwę mieszanki mineralno-asfaltowej zaleca się układać natychmiast po ułożeniu geosiatki. Na rozwiniętą geosiatkę należy najechać tyłem od czoła i rozkładać mieszankę zgodnie z zaleceniami technologicznymi odpowiednich SST. W czasie układania warstw nawierzchni rozkładarka i pojazdy muszą poruszać się ostrożnie, bez gwałtownej zmiany prędkości i kierunku. Zabrania się gwałtownego przyspieszania lub hamowania na nie przykrytej siatce. Rozłożoną mieszankę należy zagęścić walcem lub zagęszczarką płytową. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w SST D-M Wymagania ogólne pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien: uzyskać wymagane dokumenty, dopuszczające wyroby budowlane do obrotu i powszechnego stosowania (certyfikaty na znak bezpieczeństwa, aprobaty techniczne, certyfikaty zgodności, deklaracje zgodności, ew. badania materiałów wykonane przez dostawców itp.), wykonać badania właściwości materiałów przeznaczonych do wykonania robót, określone w pkcie 2, sprawdzić cechy zewnętrzne gotowych materiałów z tworzyw. Wszystkie dokumenty oraz wyniki badań Wykonawca przedstawia Inżynierowi do akceptacji Badania w czasie robót 102

104 Częstotliwość oraz zakres badań i pomiarów, które należy wykonać w czasie robót podaje tablica 1. Tablica 1. Częstotliwość oraz zakres badań i pomiarów w czasie robót Lp Wyszczególnienie badań i pomiarów Sprawdzenie robót rozbiórkowych nawierzchni (ocena wizualna z ew. pomiarem) Sprawdzenie oczyszczenia podłoża (Ocena wizualna wg p. 5.4 niniejszej SST) Badanie skropienia lepiszczem podłoża (wg SST D ) Ew. sprawdzenie uszczelnienia bocznych ścian wycięcia taśmą klejącą asfaltowokauczukową (ocena wizualna wg niniejszej SST) Badanie ułożenia geosiatki (ocena wizualna wg niniejszej SST) Badanie warstwy lub warstw nawierzchni asfaltowej (wg odpowiedniej SST) Częstotliwość badań Co 25 m w osi i przy krawędziach Całe podłoże Całe podłoże Wycięte pasy nawierzchni Cała siatka Wg odpowiedniej SST Wartości dopuszczalne Max. 10 mm rowki po frezowaniu Brak luźnych odprysków i kurzu Wg SST Wg SST Wg SST Wg odpowiedniej SST. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiaru robót jest m 2 (metr kwadratowy) zabezpieczonej geosiatką powierzchni nawierzchni. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w SST D-M Wymagania ogólne pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji według pktu 6 dały wyniki pozytywne Odbiór robót zanikających i ulegających zakryciu Odbiorowi robót zanikających i ulegających zakryciu podlegają: przygotowanie nawierzchni (obcięcie krawędzi, oczyszczenie, usunięcie wody), równość podłoża, skropienie lepiszczem podłoża, ew. przyklejenie taśm kauczukowo-asfaltowych, rozłożenie geosiatki bez fałd z przymocowaniem do podłoża i wycięciem otworów na studzienki. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w SST D-M Wymagania ogólne pkt Cena jednostki obmiarowej Cena ułożenia 1 metra kwadratowego [m 2 ] geosiatki obejmuje: prace pomiarowe i roboty przygotowawcze, oznakowanie robót, dostarczenie materiałów i sprzętu na budowę, wypełnienie spękań, rozłożenie geosiatki, pomiary i badania laboratoryjne, odtransportowanie sprzętu z placu budowy. 10. PRZEPISY ZWIĄZANE Normy 1./ PN-85/P Metody badań wyrobów włókienniczych. Płaskie wyroby włókiennicze. Wyznaczanie masy liniowej i powierzchniowej. 103

105 2./ PN-85/P Metody badań wyrobów włókienniczych. Płaskie wyroby włókiennicze. Wyznaczanie siły zrywającej i wydłużenia przy zerwaniu metodą pasków. 3./ PN-85/P Metody badań wyrobów włókienniczych. Wyznaczanie wytrzymałości na przebicie Inne dokumenty 4./ Katalog wzmocnień i remontów nawierzchni podatnych i półsztywnych- IBDiM, / TWT PAD-97 Tymczasowe Wytyczne. Polimeroasfalty drogowe. Zeszyt 54 IBDiM, Warszawa / Warunki techniczne. Drogowe kationowe emulsje asfaltowe EmA-99, IBDiM,

106 D ROBOTY WYKOŃCZENIOWE D Umocnienie powierzchniowe skarp, rowów i ścieków 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej SST są wymagania dotyczące wykonania i odbioru robót związanych z przeciwerozyjnym umocnieniem powierzchniowym skarp, rowów i ścieków Zakres stosowania SST SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w p Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z trwałym powierzchniowym umocnieniem skarp, rowów i ścieków następującymi sposobami: humusowaniem, obsianiem; zastosowaniem elementów prefabrykowanych Określenia podstawowe Rów - otwarty wykop, który zbiera i odprowadza wodę Ziemia urodzajna (humus) - ziemia roślinna zawierająca co najmniej 2% części organicznych Humusowanie - zespół czynności przygotowujących powierzchnię gruntu do obudowy roślinnej, obejmujący dogęszczenie gruntu, rowkowanie, naniesienie ziemi urodzajnej z jej grabieniem (bronowaniem) i dogęszczeniem Moletowanie - proces umożliwiający dogęszczenie ziemi urodzajnej i wytworzenie bruzd, przeprowadzany np. za pomocą walca o odpowiednio ukształtowanej powierzchni Prefabrykat - element wykonany w zakładzie przemysłowym, który po zmontowaniu na budowie stanowi umocnienie rowu lub ścieku Pozostałe określenia podstawowe są zgodne z odpowiednimi polskimi normami i z definicjami podanymi w SST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w SST D-M Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w SST D-M Wymagania ogólne pkt Rodzaje materiałów Materiałami stosowanymi przy umacnianiu skarp, rowów i ścieków objętymi niniejszą SST są: ziemia urodzajna, nasiona traw oraz roślin motylkowatych, kruszywo, cement, zaprawa cementowa, elementy prefabrykowane płyty ażurowe i korytka betonowe zgodnie z Dokumentacją Ziemia urodzajna (humus) Ziemia urodzajna powinna zawierać co najmniej 2% części organicznych. Ziemia urodzajna powinna być wilgotna i pozbawiona kamieni większych od 5 cm oraz wolna od zanieczyszczeń obcych. W przypadkach wątpliwych Inżynier może zlecić wykonanie badań w celu stwierdzenia, że ziemia urodzajna odpowiada następującym kryteriom: a) optymalny skład granulometryczny: - frakcja ilasta (d < 0,002 mm) 12-18%, - frakcja pylasta (0,002 do 0,05mm) 20-30%, - frakcja piaszczysta (0,05 do 2,0 mm) 45-70%, b) zawartość fosforu (P 2 O 5 ) > 20 mg/m 2, c) zawartość potasu (K 2 O) > 30 mg/m 2, d) kwasowość ph 5, Nasiona traw Wybór gatunków traw należy dostosować do rodzaju gleby i stopnia jej zawilgocenia. Zaleca się stosować mieszanki traw o drobnym, gęstym ukorzenieniu, spełniające wymagania PN-R-65023:1999 [9] i PN-B :1998 [4]. 105

107 2.5. Kruszywo Żwir i mieszanka powinny odpowiadać wymaganiom PN-B-11111:1996 [2]. Piasek powinien odpowiadać wymaganiom PN-B-11113:1996 [3] Cement Cement portlandzki powinien odpowiadać wymaganiom PN-B-19701:1997 [7]. Cement hutniczy powinien odpowiadać wymaganiom PN-B-19701:1997 [7]. Składowanie cementu powinno być zgodne z BN-88/ [12] Zaprawa cementowa Przy wykonywaniu umocnień rowów i ścieków należy stosować zaprawy cementowe zgodne z wymaganiami PN-B-14501:1990 [6] Elementy prefabrykowane Wytrzymałość, kształt i wymiary elementów powinny być zgodne z dokumentacją projektową i SST. Krawężniki betonowe powinny odpowiadać wymaganiom BN-80/ /04 [13]. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w SST D-M Wymagania ogólne pkt Sprzęt do wykonania robót Wykonawca przystępujący do wykonania umocnienia techniczno-biologicznego powinien wykazać się możliwością korzystania z następującego sprzętu: równiarek, ew. walców gładkich, żebrowanych lub ryflowanych, ubijaków o ręcznym prowadzeniu, wibratorów samobieżnych, płyt ubijających, ew. sprzętu do podwieszania i podciągania, cysterny z wodą pod ciśnieniem (do zraszania) oraz węży do podlewania (miejsc niedostępnych). 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w SST D-M Wymagania ogólne pkt Transport materiałów Transport nasion traw Nasiona traw można przewozić dowolnymi środkami transportu w warunkach zabezpieczających je przed zawilgoceniem Transport kruszywa Kruszywo można przewozić dowolnymi środkami transportu w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi kruszywami i nadmiernym zawilgoceniem Transport cementu Cement należy przewozić zgodnie z wymaganiami BN-88/ [12] Transport elementów prefabrykowanych Elementy prefabrykowane można przewozić dowolnymi środkami transportu w warunkach zabezpieczających je przed uszkodzeniami. Do transportu można przekazać elementy, w których beton osiągnął wytrzymałość co najmniej 0,75 R G. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D-M Wymagania ogólne pkt Humusowanie Humusowanie powinno być wykonywane od górnej krawędzi skarpy do jej dolnej krawędzi. Warstwa ziemi urodzajnej powinna sięgać poza górną krawędź skarpy i poza podnóże skarpy nasypu od 15 do 25 cm. Grubość pokrycia ziemią urodzajną powinna wynosić od 10 do 15 cm po moletowaniu i zagęszczeniu, w zależności od gruntu występującego na powierzchni skarpy. W celu lepszego powiązania warstwy ziemi urodzajnej z gruntem, na powierzchni skarpy należy wykonywać rowki poziome lub pod kątem 30 o do 45 o o głębokości od 3 do 5 cm, w odstępach co 0,5 do 1,0 m. Ułożoną warstwę ziemi urodzajnej należy zagrabić (pobronować) i lekko zagęścić przez ubicie ręczne lub mechaniczne Umocnienie skarp przez obsianie trawą i roślinami motylkowatymi Proces umocnienia powierzchni skarp i rowów poprzez obsianie nasionami traw i roślin motylkowatych polega na: a) wytworzeniu na skarpie warstwy ziemi urodzajnej przez: 106

108 - humusowanie (patrz pkt 5.2), lub, - wymieszanie gruntu skarpy z naniesionymi osadami ściekowymi za pomocą osprzętu agrouprawowego, aby uzyskać zawartość części organicznych warstwy co najmniej 1%, b) obsianiu warstwy ziemi urodzajnej kompozycjami nasion traw, roślin motylkowatych i bylin w ilości od 18 g/m 2 do 30 g/m 2, dobranych odpowiednio do warunków siedliskowych (rodzaju podłoża, wystawy oraz pochylenia skarp), c) naniesieniu na obsianą powierzchnię tymczasowej warstwy przeciwerozyjnej (patrz pkt 5.4) metodą mulczowania lub hydromulczowania. W okresach posusznych należy systematycznie zraszać wodą obsiane powierzchnie Układanie elementów prefabrykowanych Typowymi elementami prefabrykowanymi stosowanymi dla umocnienia skarp i rowów są: płyty ściekowe betonowe zgodnie z rys. typowymi płyty ażurowe zgodnie z rys. typowymi. Podłoże, na którym układane będą elementy prefabrykowane, powinno być zagęszczone do wskaźnika I s = 1,0. Na przygotowanym podłożu należy ułożyć podsypkę wg dokumentacji projektowej i zagęścić do wskaźnika I s = 1,0. Elementy prefabrykowane należy układać z zachowaniem spadku podłużnego i rzędnych ścieku zgodnie z dokumentacją projektową. Spoiny pomiędzy płytami ściekowymi betonowymi należy wypełnić zaprawą cementowo-piaskową o stosunku 1:2 i utrzymywać w stanie wilgotnym przez co najmniej 7 dni. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w SST D-M Wymagania ogólne pkt Kontrola jakości humusowania i obsiania Kontrola polega na ocenie wizualnej jakości wykonanych robót i ich zgodności z SST, oraz na sprawdzeniu daty ważności świadectwa wartości siewnej wysianej mieszanki nasion traw. Po wzejściu roślin, łączna powierzchnia nie porośniętych miejsc nie powinna być większa niż 2% powierzchni obsianej skarpy, a maksymalny wymiar pojedynczych nie zatrawionych miejsc nie powinien przekraczać 0,2 m 2. Na zarośniętej powierzchni nie mogą występować wyżłobienia erozyjne ani lokalne zsuwy Kontrola jakości umocnień elementami prefabrykowanymi Kontrola polega na sprawdzeniu: wskaźnika zagęszczenia gruntu w korycie - zgodnego z pktem 5.7, szerokości dna koryta - dopuszczalna odchyłka 2 cm, odchylenia linii ścieku w planie od linii projektowanej - na 100 m dopuszczalne 1 cm, równości górnej powierzchni ścieku - na 100 m dopuszczalny prześwit mierzony łatą 2 m - 1 cm, dokładności wypełnienia szczelin między prefabrykatami - pełna głębokość. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest: m 2 (metr kwadratowy) humusowania i odsiania powierzchni skarp oraz umocnienia powierzchni skarp płytami ażurowymi, m (metr) umocnienia dna rowu elementami prefabrykowanymi. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w SST D-M Wymagania ogólne pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pktu 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w SST D-M Wymagania ogólne pkt Cena jednostki obmiarowej Cena wykonania 1m 2 humusowania i odsiania powierzchni skarp obejmuje: roboty pomiarowe i przygotowawcze, dostarczenie i wbudowanie materiałów, humusowanie skarp i obsianie ich trawą, uporządkowanie terenu, przeprowadzenie badań i pomiarów wymaganych w specyfikacji technicznej. 107

109 Cena wykonania 1m 2 umocnienia powierzchni skarp płytami ażurowymi obejmuje: roboty pomiarowe i przygotowawcze, dostarczenie i wbudowanie materiałów, ułożenie prefabrykatów, wypełnienie wolnych przestrzeni humusem, odsianie humusowanych powierzchni trawą, uporządkowanie terenu, przeprowadzenie badań i pomiarów wymaganych w specyfikacji technicznej. Cena 1 m ułożonego ścieku z elementów prefabrykowanych obejmuje: roboty pomiarowe i przygotowawcze, ew. wykonanie koryta, dostarczenie i wbudowanie materiałów, ułożenie prefabrykatów, pielęgnacja spoin, uporządkowanie terenu, przeprowadzenie badań i pomiarów wymaganych w specyfikacji technicznej. 10. PRZEPISY ZWIĄZANE Normy 1. PN-B-11104:1960 Materiały kamienne. Brukowiec 2. PN-B-11111:1996 Kruszywa mineralne. Kruszywo naturalne do nawierzchni drogowych. Żwir i mieszanka 3. PN-B-11113:1996 Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Piasek 4. PN-B-12074:1998 Urządzenia wodno-melioracyjne. Umacnianie i zadarnianie powierzchni biowłókniną. Wymagania i badania przy odbiorze 5. PN-B-12099:1997 Zagospodarowanie pomelioracyjne. Wymagania i metody badań 6. PN-B-14501:1990 Zaprawy budowlane zwykłe 7. PN-B-19701:1997 Cement. Cement powszechnego użytku. Skład, wymagania i ocena zgodności 8. PN-P-85012:1992 Wyroby powroźnicze. Sznurek polipropylenowy do maszyn rolniczych 9. PN-R-65023:1999 Materiał siewny. Nasiona roślin rolniczych 10. PN-S-02205:1998 Drogi samochodowe. Roboty ziemne. Wymagania i badania 11. PN-S-96035:1997 Drogi samochodowe. Popioły lotne 12. BN-88/ Cement. Transport i przechowywanie 13. BN-80/ /04 Prefabrykaty budowlane z betonu. Elementy nawierzchni dróg, ulic, parkingów i torowisk tramwajowych. Krawężniki i obrzeża chodnikowe Inne materiały 14. Katalog powtarzalnych elementów drogowych (KPED), Transprojekt-Warszawa, Warunki techniczne. Drogowe kationowe emulsje asfaltowe EmA-99. Informacje, instrukcje - zeszyt 60, IBDiM, Warszawa,

110 D Uzupełnianie poboczy 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru robót związanych z umocnieniem poboczy i zjazdów Zakres stosowania SST SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w p Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z umocnieniem pobocza kruszywem łamanym 0/31,5 gr. 25 cm Określenia podstawowe Określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w SST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w SST D-M Wymagania ogólne pkt MATERIAŁY 2.1. Wymagania ogólne Ogólne wymagania dotyczące materiałów podano w SST D-M Wymagania ogólne pkt. 2. Nawierzchnie z wysiewek należy wykonać kruszywem naturalnym łamanym o uziarnieniu jak w tablicy 1. Materiał ten powinien mieć odpowiednio zróżnicowane frakcje, wskaźnik różnoziarnistości powinien spełniać warunek wyrażony wzorem: U d 60 d 10 5 Tablica 1. Ramowy skład uziarnienia wysiewki Lp. Właściwość Wymagania 1 Zawartość frakcji żwirowej (powyżej # 2 mm), % od 0 do 10 2 Zawartość frakcji piaskowej (od 0,05 do 2,00 mm), % od 70 do 85 3 Zawartość frakcji pyłowej (od 0,002 do 0,05 mm), % od 12 do 23 4 Zawartość frakcji iłowej (poniżej 0,002 mm), % od 3 do 7 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w SST D-M Wymagania ogólne pkt Sprzęt do wykonania nawierzchni z wysiewek Wykonawca przystępujący do wykonania robót określonych w niniejszej SST powinien wykazać się możliwością korzystania z następującego sprzętu: zrywarek, kultywatorów lub bron talerzowych, równiarek z transporterem, równiarek do profilowania, ładowarek czołowych, walców, płytowych zagęszczarek wibracyjnych, przewoźnych zbiorników na wodę. 4. TRANSPORT 4.1. Wymagania ogólne Ogólne wymagania dotyczące transportu podano w SST D-M "Wymagania ogólne" pkt. 4. Przy wykonywaniu robót określonych w niniejszej SST, można korzystać z dowolnych środków transportowych przeznaczonych do przewozu gruntu. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D-M Wymagania ogólne pkt. 5. W przypadku występowania ubytków (wgłębień) i zaniżenia w poboczach należy je uzupełnić materiałem o właściwościach podobnych do materiału, z którego zostały wykonane. 109

111 Miejsce, w którym wykonywane będzie uzupełnienie, należy spulchnić na głębokość od 2 do 3 cm, doprowadzić do wilgotności optymalnej, a następnie ułożyć w nim warstwę materiału uzupełniającego w postaci mieszanek optymalnych. Wilgotność optymalną i maksymalną gęstość szkieletu gruntowego mieszanek należy określić laboratoryjnie, zgodnie z PN-B [1]. Zagęszczenie ułożonej warstwy materiału uzupełniającego w przypadku poboczy należy prowadzić od krawędzi poboczy w kierunku krawędzi nawierzchni. Rodzaj sprzętu do zagęszczania musi być zaakceptowany przez Inżyniera. Zagęszczona powierzchnia powinna być równa, posiadać spadek poprzeczny zgodny z założonym w dokumentacji projektowej, oraz nie posiadać śladów po przejściu walców lub zagęszczarek. Wskaźnik zagęszczenia wykonany według BN-77/ [3] powinien wynosić co najmniej 0,98 maksymalnego zagęszczenia według normalnej próby Proctora, zgodnie z PN-B [1]. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Zasady ogólne kontroli jakości robót Zasady ogólne kontroli jakości robót podano w SST D-M "Wymagania ogólne" 6.2. Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca przeprowadzi badania gruntów proponowanych do wbudowania oraz opracuje optymalny skład mieszanki Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów w czasie prowadzenia robót podano w tablicy 1. Tablica 1. Częstotliwość oraz zakres badań i pomiarów Częstotliwość badań Lp. Wyszczególnienie badań Minimalna liczba badań na dziennej działce roboczej 1 Uziarnienie mieszanki uzupełniającej 2 próbki 2 Wilgotność optymalna mieszanki 2 próbki uzupełniającej 3 Wilgotność optymalna gruntu w ściętym 2 próbki poboczu 4 Wskaźnik zagęszczenia na ścinanych lub 2 razy na 1 km uzupełnianych poboczach 6.4. Pomiar cech geometrycznych Częstotliwość oraz zakres pomiarów po zakończeniu robót podano w tablicy 2. Tablica 2. Częstotliwość oraz zakres pomiarów ścinanych lub uzupełnianych poboczy Lp. Wyszczególnienie Minimalna częstotliwość pomiarów 1 Spadki poprzeczne 2 razy na 100 m 2 Równość podłużna co 50 m 3 Równość poprzeczna co 50 m Spadki poprzeczne Spadki poprzeczne powinny być zgodne z dokumentacją projektową, z tolerancją 1% Równość Nierówności podłużne i poprzeczne należy mierzyć łatą 4-metrową wg BN-68/ [2]. Maksymalny prześwit pod łatą nie może przekraczać 15 mm. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest m 2 (metr kwadratowy) wykonanych robót. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w SST D-M Wymagania ogólne pkt. 8 Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt. 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI 110

112 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w SST D-M Wymagania ogólne pkt Cena jednostki obmiarowej Cena wykonania 1 m 2 robót obejmuje: prace pomiarowe i przygotowawcze, oznakowanie robót, dostarczenie materiału, rozłożenie materiału, zagęszczenie materiału, przeprowadzenie pomiarów i badań laboratoryjnych wymaganych w specyfikacji technicznej. 10. PRZEPISY ZWIĄZANE Normy 1. PN-B Grunty budowlane. Badania laboratoryjne 2. BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą 3. BN-77/ Oznaczenie wskaźnika zagęszczenia gruntu Inne materiały 4. Stanisław Datka, Stanisław Lenczewski: Drogowe roboty ziemne. 111

113 D Czyszczenie rowu wraz z profilowaniem 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru robót związanych z remontowaniem rowów Zakres stosowania SST SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w p Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z oczyszczaniem, pogłębianiem oraz profilowaniem dna i skarp rowu oraz oczyszczeniem przepustów Określenia podstawowe Rów - otwarty wykop o głębokości co najmniej 30 cm, który zbiera i odprowadza wodę Rów przydrożny - rów zbierający wodę z korony drogi Rów odpływowy - rów odprowadzający wodę poza pas drogowy Rów stokowy - rów zbierający wodę spływającą ze stoku Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w SST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w SST D-M Wymagania ogólne pkt MATERIAŁY Materiały nie występują. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w SST D-M Wymagania ogólne pkt Sprzęt do wykonywania robót remontowych i utrzymaniowych Wykonawca przystępujący do wykonania robót powinien wykazać się możliwością korzystania z następującego sprzętu: - koparek podsiębiernych, - spycharek lemieszowych, - równiarek samojezdnych lub przyczepnych, - urządzeń kontrolno-pomiarowych, - zagęszczarek płytowych wibracyjnych. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w SST D-M Wymagania ogólne pkt Transport materiałów Przy wykonywaniu robót określonych w niniejszej SST, można korzystać z dowolnych środków transportowych. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D-M Wymagania ogólne pkt Oczyszczenie rowu Oczyszczenie rowu polega na wybraniu namułu naniesionego przez wodę, ścięciu trawy i krzaków w obrębie rowu Pogłębianie i wyprofilowanie dna i skarp rowu W wyniku prac remontowych należy uzyskać podane poniżej wymiary geometryczne rowu i skarp, zgodne z PN-S [1]: - dla rowu przydrożnego w kształcie: - trapezowym - szerokość dna co najmniej 0,40 m, nachylenie skarp od 1:1,5 do 1:1,3, głębokość od 0,30 m do 1,20 m liczona jako różnica poziomów dna i niższej krawędzi górnej rowu; - trójkątnym - dno wyokrąglone łukiem kołowym o promieniu 0,50 m, nachylenie skarpy wewnętrznej 1:3, nachylenie skarpy zewnętrznej od 1:3 do 1:10, głębokość od 0,30 m do 1,50 m liczona jako różnica poziomów dna i niższej krawędzi górnej rowu; 112

114 - opływowym - dno wyokrąglone łukiem kołowym o promieniu 2,0 m, krawędzie górne wyokrąglone łukami kołowymi o promieniu 1,0 m do 2,0 m, nachylenie skarpy wewnętrznej 1:3, a skarpy zewnętrznej od 1:3 do 1:10, głębokość od 0,30 m do 0,50 m liczona jako różnica poziomów dna i niższej krawędzi górnej rowu; - dla rowu stokowego - kształt trapezowy, szerokość dna co najmniej 0,40 m, nachylenie skarp od 1:1,5 do 1:3, głębokość co najmniej 0,50 m. Rów ten powinien być oddalony co najmniej o 3,0 m od krawędzi skarpy drogowej przy gruntach suchych i zwartych i co najmniej o 5,0 m w pozostałych przypadkach. - dla rowu odpływowego - kształt trapezowy, szerokość dna co najmniej 0,40 m, głębokość minimum 0,50 m, przebieg prostoliniowy, na załamaniach trasy łuki kołowe o promieniu co najmniej 10,0 m. Najmniejszy dopuszczalny spadek podłużny rowu powinien wynosić 0,2%; w wyjątkowych sytuacjach na odcinkach nie przekraczających 200 m - 0,1%. Największy spadek podłużny rowu nie powinien przekraczać: - przy nieumocnionych skarpach i dnie - w gruntach piaszczystych - 1,5%, - w gruntach piaszczysto-gliniastych, pylastych - 2,0%, - w gruntach gliniastych i ilastych - 3,0%, - w gruntach skalistych - 10,0%; - przy umocnionych skarpach i dnie - matą trawiastą - 2,0%, - darniną - 3,0%, - faszyną - 4,0%, - brukiem na sucho - 6,0%, - elementami betonowymi - 10,0%, - brukiem na podsypce cementowo-piaskowej - 15,0% Oczyszczenie przepustów Oczyszczenie rowu polega na wybraniu namułu naniesionego przez wodę Roboty wykończeniowe Namuł i nadmiar gruntu pochodzącego z remontowanych rowów i skarp należy wywieźć poza obręb pasa drogowego i rozplantować w miejscu zaakceptowanym przez Inżyniera. Sposób zniszczenia pozostałości po usuniętej roślinności powinien być zgodny z ustaleniami SST lub wskazaniami Inżyniera. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w SST D-M Wymagania ogólne pkt Pomiary cech geometrycznych remontowanego rowu i skarp Częstotliwość oraz zakres pomiarów podaje tablica 1. Tablica 1. Lp. Wyszczególnienie Minimalna częstotliwość pomiarów 1 Spadek podłużny rowu 1 km na każde 5 km drogi 2 Szerokość i głębokość rowu 1 raz na 100 m 3 Powierzchnia skarp 1 raz na 100 m Spadki podłużne rowu Spadki podłużne rowu powinny być zgodne z dokumentacją projektową, z tolerancją 0,5% spadku Szerokość i głębokość rowu Szerokość i głębokość rowu powinna być zgodna z dokumentacją projektową z tolerancją 5 cm Powierzchnia skarp Powierzchnię skarp należy sprawdzać szablonem. Prześwit między skarpą a szablonem nie powinien przekraczać 3cm. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest m (metr) remontowanego rowu oraz przepustu. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w SST D-M Wymagania ogólne pkt

115 Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w SST D-M Wymagania ogólne pkt Cena jednostki obmiarowej Cena wykonania 1 m remontowanego rowu obejmuje: - roboty pomiarowe i przygotowawcze, - oznakowanie robót, - oczyszczenie rowu, - pogłębianie i profilowanie rowu, - ścięcie trawy i krzaków, - odwiezienie urobku, - roboty wykończeniowe, - przeprowadzenie pomiarów wymaganych w specyfikacji technicznej. Cena wykonania 1 m oczyszczenia przepustu obejmuje: - roboty pomiarowe i przygotowawcze, - oznakowanie robót, - oczyszczenie przepustu, - odwiezienie urobku, - roboty wykończeniowe, - przeprowadzenie pomiarów wymaganych w specyfikacji technicznej. 10. PRZEPISY ZWIĄZANE Normy 1. PN-S Drogi samochodowe. Odwodnienie dróg Inne materiały 2. Stanisław Datka, Stanisław Lenczewski: Drogowe roboty ziemne 114

116 D OZNAKOWANIE DRÓG I URZĄDZENIA BEZPIECZEŃSTWA RUCHU D Oznakowanie poziome 1. WSTĘP 1.1. Przedmiot specyfikacji technicznej (SST) Przedmiotem niniejszej SST są wymagania dotyczące wykonania i odbioru oznakowania poziomego dróg Zakres stosowania SST SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w p Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonywaniem, kontrolą i odbiorem oznakowania poziomego farbami chlorokauczukowymi, odblaskowymi o barwie białej Określenia podstawowe Oznakowanie poziome - znaki drogowe poziome, umieszczone na nawierzchni w postaci linii ciągłych lub przerywanych, pojedynczych lub podwójnych, strzałek, napisów, symboli oraz innych linii związanych z oznaczeniem określonych miejsc na tej powierzchni Znaki poprzeczne - znaki wyznaczające miejsca przeznaczone dla ruchu pieszych i rowerzystów w poprzek jezdni oraz miejsca zatrzymania pojazdów Znaki uzupełniające - znaki w postaci symboli, napisów, linii przystankowych oraz inne określające szczególne miejsca na nawierzchni Materiały do poziomego znakowania dróg - materiały zawierające rozpuszczalniki wolne od rozpuszczalników lub punktowe elementy odblaskowe, które mogą zostać naniesione albo wbudowane przez malowanie, natryskiwanie, odlewanie, wytłaczanie, rolowanie, klejenie itp. w temperaturze otoczenia lub w temperaturze podwyższonej na nawierzchnie drogowe. Materiały te mogą być retrorefleksyjne Materiały do znakowania cienkowarstwowego - materiały nakładane warstwą grubości 0,3-0,8mm (na mokro). Należą do nich rozpuszczalnikowe farby jedno i dwuskładnikowe stosowane w temperaturze otoczenia lub podgrzane do temperatury powyżej 50 C Kulki szklane - materiał do posypywania lub narzucania pod ciśnieniem na oznakowanie wykonane materiałami w stanie ciekłym, w celu uzyskania widzialności oznakowania w nocy Materiał uszorstniający - kruszywo zapewniające oznakowaniu poziomemu właściwości antypoślizgowe Pozostałe określenia są zgodne z obowiązującymi, odpowiednimi Polskimi Normami i definicjami podanymi w SST D-M "Wymagania ogólne" p Ogólne wymagania dotyczące robót Wymagania ogólne dotyczące robót podano w SST D-M "Wymagania ogólne". pkt MATERIAŁY 2.1. Wymagania ogólne dotyczące materiałów Wymagania ogólne dotyczące. materiałów, ich pozyskiwania i składowania podano w SST D-M "Wymagania ogólne". pkt Dokument dopuszczający do stosowania materiałów Każdy materiał używany przez Wykonawcę do poziomego znakowania dróg musi posiadać aprobatę techniczną Badanie materiałów, których jakość budzi wątpliwość Wykonawca powinien przeprowadzić dodatkowe badania tych materiałów, które budzą wątpliwości jego lub Inżyniera, co do jakości, w celu stwierdzenia czy odpowiadają one wymaganiom określonym w punkcie 2. Badania te Wykonawca zleci IBDiM lub akredytowanemu laboratorium. Badania powinny być wykonane zgodnie z Warunkami technicznymi POD Oznakowanie opakowań Wykonawca powinien żądać od producenta, aby oznakowanie opakowań materiałów do poziomego znakowania dróg było wykonane zgodnie z PN-O (2), a ponadto na każdym opakowaniu powinien być umieszczony trwały napis zawierający : - nazwę producenta i materiału do znakowania dróg, - masę brutto i netto, - numer partii i datę produkcji, - informacje o szkodliwości i klasie zagrożenia pożarowego. 115

117 2.5. Przepisy określające wymagania dla materiałów Podstawowe wymagania dotyczące materiałów podano w punkcie 2.6., a szczegółowe wymagania określone są w Warunkach technicznych POD Wymagania dla materiałów do znakowania dróg Materiały do znakowania cienkowarstwowego Materiałami do znakowania cienkowarstwowego powinny być farby nakładane warstwą grubości od 0,3mm do 0,8mm (na mokro). Powinny być nimi ciekłe produkty zawierające ciała stałe rozproszone w organicznym rozpuszczalniku lub wodzie, które mogą występować w układach jedno- lub wieloskładnikowych. Podczas nakładania farb, do znakowania cienkowarstwowego, na nawierzchnię pędzlem, wałkiem lub przez natrysk, powinny one tworzyć warstwę kohezyjną w procesie odparowania i/lub w procesie chemicznym. Właściwości fizyczne materiałów do znakowania cienkowarstwowego określa aprobata techniczna odpowiadająca wymaganiom POD Zawartość składników lotnych Zawartość składników lotnych (rozpuszczalników organicznych) w materiałach do znakowania cienkowarstwowego nie powinna przekraczać 30% (m/m). Nie dopuszcza się stosowania materiałów zawierających rozpuszczalnik aromatyczny (jak np, toluen, ksylen) w ilości większej niż 10%. Nie dopuszcza się stosowania materiałów zawierających benzen i rozpuszczalniki chlorowane. Barwa w przypadku oznakowania trwałego powinna być biała lub srebrzysta, a dla oznakowania czasowego żółta. Materiały stosowane do znakowania nawierzchni nie powinny zawierać substancji zagrażających zdrowiu ludzi i powodujących skażenie środowiska Kulki szklane Materiały w postaci kulek szklanych refleksyjnych do posypywania lub narzucania pod ciśnieniem na materiały do oznakowania powinny zapewniać widzialność w nocy poprzez odbicie powrotne w kierunku pojazdu wiązki światła wysyłanej przez reflektory pojazdu. Kulki szklane powinny charakteryzować się współczynnikiem załamania powyżej 1,50, wykazywać odporność na wodę i zawierać nie więcej niż 20% kulek z defektami. Kulki szklane hydrofobizowane powinny ponadto wykazywać stopień hydrofobizacji co najmniej 80%. Właściwości kulek szklanych określa aprobata techniczna, odpowiadająca wymaganiom POD Materiał uszorstniający oznakowanie Materiał uszorstniający oznakowanie powinien składać się z naturalnego lub sztucznego twardego kruszywa (np. krystobalitu), stosowanego w celu zapewnienia oznakowaniu odpowiedniej szorstkości (właściwości antypoślizgowych). Materiał uszorstniający nie może zawierać więcej niż 1% cząstek mniejszych niż 90 m. Potrzeba stosowania materiału uszorstniającego powinna być określona w SST. Materiał uszorstniający oraz mieszanina kulek szklanych z materiałem uszorstniającym powinny odpowiadać wymaganiom określonym w aprobacie technicznej lub POD Wymagania wobec materiałów ze względu na ochronę warunków pracy i środowiska Materiały stosowane do znakowania nawierzchni nie powinny zawierać substancji zagrażających zdrowiu ludzi i powodujących skażenie środowiska Przechowywanie i składowanie materiałów Materiały do poziomego znakowania nawierzchni: cienkowarstwowe powinny zachowywać stałość swoich właściwości chemicznych i fizykochemicznych co najmniej w okresie 6 miesięcy składowania w warunkach określonych przez producenta. Materiały do poziomego znakowania dróg należy przechowywać w magazynach odpowiadających zaleceniom producenta, zabezpieczających je od napromieniowania słonecznego, opadów i w temperaturze: a./ dla farb wodorozcieńczalnych od 5 do 40 C, b./ dla farb rozpuszczalnikowych od 0 do 25 C, 3. SPRZĘT 3.1. Wymagania ogólne dotyczące sprzętu Wymagania ogólne dotyczące sprzętu podano w SST D-M Wymagania ogólne" pkt. 3. Sprzęt powinien być dostosowany do rodzaju używanego materiału, warunków wykonania. i rodzaju oznakowania Sprzęt do wykonania oznakowania poziomego Do wykonania oznakowania poziomego można stosować następujący sprzęt zaakceptowany przez Inżyniera: - szczotki mechaniczne (zaleca się stosowanie szczotek wyposażonych w urządzenia odpylające) oraz szczotki ręczne - frezarki - sprężarki 116

118 - malowarki - sprzęt do badań, określonych w SST. 4.TRANSPORT 4.1. Wymagania ogólne dotyczące transportu Wymagania ogólne dotyczące transportu podano w SST D-M "Wymagania ogólne pkt Przewóz materiałów do poziomego znakowania dróg Materiały do poziomego znakowania dróg należy przewozić w pojemnikach zapewniających szczelność, bezpieczny transport i zachowanie wymaganych właściwości materiałów. Pojemniki powinny być oznakowane zgodnie z normą PN-85/O (2). Materiały do znakowania poziomego należy przewozić krytymi środkami transportowymi, chroniąc opakowania przed uszkodzeniem mechanicznym zgodnie z PN-73/C (1) oraz zgodnie z prawem przewozowym. 5.WYKONANIE ROBÓT 5.1. Zasady ogólne wykonania robót Zasady ogólne wykonania robót podano w SST D-M "Wymagania ogólne" pkt Warunki atmosferyczne W czasie wykonywania znakowania temperatura nawierzchni i powietrza powinna być większa od 5ºC a wilgotność względna powietrza powinna być mniejsza od 85 %. Na wniosek Wykonawcy, Inżynier może zezwolić na wykonanie znakowania w niższej lub wyższej temperaturze oraz przy wyższej wilgotności, jeżeli zezwalają na to warunki określone przez producenta materiału używanego do znakowania Jednorodność nawierzchni znakowanej Poprawność wykonania znakowania wymaga jednorodności nawierzchni znakowanej. Nierównomierności i/albo miejsca łatania nawierzchni, które nie wyróżniają się od starej nawierzchni i nie mają większego rozmiaru niż 15% powierzchni znakowanej, uznaje się za powierzchnie jednorodne Przygotowanie podłoża do wykonania znakowania Przed wykonaniem znakowania poziomego należy oczyścić powierzchnię nawierzchni malowanej z pyłu, kurzu, piasku, smarów, olejów i innych zanieczyszczeń, przy użyciu sprzętu wymienionego i zaakceptowanego przez Inżyniera. Powierzchnia nawierzchni przygotowana do wykonania znakowania poziomego musi być czysta i sucha Przedznakowanie W celu dokładnego wykonania poziomego znakowania drogi, należy wykonać przedznakowanie, stosując się do ustaleń zawartych w dokumentacji projektowej, "Instrukcji o znakach drogowych poziomych", i wskazań Inżyniera. Do wykonania przedznakowania można stosować nietrwałą farbę, np. farbę silnie rozcieńczoną rozpuszczalnikiem. Zaleca się wykonywanie przedznakowania w postaci cienkich linii lub kropek. początek i koniec znakowania należy zaznaczyć małą kreską poprzeczną. W przypadku odnawiania znakowania drogi, gdy stare znakowanie jest wystarczająco czytelne i zgodne z projektem, można przedznakowania nie wykonywać Wykonanie znakowania drogi Dostarczenie materiałów i spełnienie zaleceń producenta materiałów. Materiały do znakowania drogi, spełniające wymagania podane w punkcie 2, powinny być dostarczane w oryginalnych opakowaniach handlowych i stosowane zgodnie z zaleceniami producenta oraz zgodnie z zaleceniami znajdującymi się w świadectwie dopuszczenia do stosowania Wykonanie znakowania drogi materiałami cienkowarstwowymi Farbę do znakowania cienkowarstwowego należy, po otwarciu opakowania, wymieszać w czasie 2-4 minut do uzyskania pełnej jednorodności. Przed lub w czasie napełniania zbiornika malowarki zaleca się przecedzić farbę przez sito 0,6mm. Nie wolno stosować do malowania mechanicznego farby, w której osad na dnie opakowania nie daje się całkowicie wymieszać lub na jej powierzchni znajduje się kożuch. Farbę należy nakładać równomierną warstwą, zachowując wymiary i ostrość krawędzi. Grubość nanoszonej warstwy zaleca się kontrolować przy pomocy grzebienia pomiarowego na płytce szklanej lub metalowej podkładanej na drodze malowarki. Ilość farby zużyta w czasie prac, określona przez średnie zużycie na metr kwadratowy nie może się różnić od ilości ustalonej, więcej niż o 20 %. Wszystkie większe prace powinny być wykonane przy użyciu samojezdnych malowarek z automatycznym podziałem linii i posypywaniem kulkami szklanymi. W przypadku mniejszych prac, wielkość, wydajność i jakość sprzętu należy dostosować do zakresu i rozmiaru prac. Decyzję dotyczącą rodzaju sprzętu i sposobu wykonania znakowania podejmuje Inżynier na wniosek Wykonawcy. 117

119 5.7. Usuwanie oznakowania poziomego W przypadku konieczności usunięcia istniejącego oznakowania poziomego, czynność tę należy wykonać jak najmniej uszkadzając nawierzchnię, w sposób zaproponowany przez Wykonawcę i zaakceptowany przez Inżyniera. Zaleca się wykonywać usuwanie oznakowania cienkowarstwowego metodą: frezowania, piaskowania, trawienia, wypalania lub zamalowania, oznakowania grubowarstwowego - metoda frezowania, a oznakowania punktowego - prostymi narzędziami mechanicznymi. Usuwanie oznakowania na czas robót drogowych może być wykonane przez zamalowanie nietrwałą farbą barwy czarnej. Pozostałości materiałów po usunięciu oznakowania należy usunąć z drogi tak, aby nie zanieczyszczały środowiska, w miejsce zaakceptowane przez Inżyniera. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Wymagania ogólne dotyczące kontroli jakości robót Ogólne zasady kontroli jakości robót podano w SST D-M "Wymagania ogólne" pkt. 6 Sposób i procedura pomiarów oraz badań kontrolnych powinny być zgodne z PZJ zatwierdzonym przez Inżyniera Badania przygotowania podłoża i przedznakowania Powierzchnia jezdni przed wykonaniem znakowania poziomego musi być całkowicie czysta i sucha. Przedznakowanie powinno być wykonane zgodnie z wymaganiami punktu Badania wykonania oznakowania poziomego Wymagania wobec oznakowania poziomego Widzialność w dzień Widzialność oznakowania w dzień jest określona współczynnikiem luminancji i barwą oznakowania. Do określenia odbicia światła dziennego lub odbicia oświetlenia drogi od oznakowania stosuje się współczynnik luminancji w świetle rozproszonym Q = L/E, gdzie: Q - współczynnik luminancji w świetle rozproszonym, mcd m -2 lx -1, L - luminancja pola w świetle rozproszonym, mcd/m 2, E - oświetlenie płaszczyzny pola, lx. Pomiary luminancji w świetle rozproszonym wykonuje się w praktyce miernikiem luminancji wg POD-97. Wartość współczynnika Q powinna wynosić dla oznakowania świeżego, barwy: białej na nawierzchni asfaltowej, co najmniej 130 mcd m -2 lx -1, białej na nawierzchni betonowej, co najmniej 160 mcd m -2 lx -1, żółtej, co najmniej 100 mcd m -2 lx -1. Pomiar współczynnika luminancji w świetle rozproszonym może być zastąpiony pomiarem współczynnika luminancji, wg POD-97. Wartość współczynnika powinna wynosić dla oznakowania świeżego, barwy: białej, co najmniej 0,60, żółtej, co najmniej 0,40. Wartość współczynnika powinna wynosić dla oznakowania używanego barwy: białej, po 12 miesiącach używalności, co najmniej 0,30, żółtej, po 1 miesiącu używalności, co najmniej 0,20. Barwa oznakowania powinna być określona wg POD-97 przez współrzędne chromatyczności x i y, które dla suchego oznakowania powinny leżeć w obszarze zdefiniowanym przez cztery punkty narożne: Punkt narożny Oznakowanie białe: x y 0,4 0,4 0,3 0, Widzialność w nocy Za miarę widzialności w nocy przyjęto powierzchniowy współczynnik odblasku R L, określany wg POD-97. Wartość współczynnika R L powinna wynosić dla oznakowania świeżego w stanie suchym, barwy: białej, co najmniej 300 mcd m -2 lx -1, Wartość współczynnika R L powinna wynosić dla oznakowania używanego: a) cienko- i grubowarstwowego barwy: białej, po 12 miesiącach eksploatacji, co najmniej 100 mcd m -2 lx -1, b) folii: dla oznakowań trwałych i długotrwałych (białych), co najmniej 300 mcd m -2 lx -1, Szorstkość oznakowania Miarą szorstkości oznakowania jest wartość wskaźnika szorstkości SRT, mierzona wahadłem angielskim. Wartość SRT symuluje warunki, w którym pojazd wyposażony w typowe opony hamuje z blokadą kół przy prędkości 50 km/h na mokrej nawierzchni. 0,3 0,3 0,34 0,38 118

120 Wymaga się, aby wskaźnik szorstkości na świeżym oznakowaniu był nie mniejszy niż 50 jednostek SRT, w używanym oznakowaniu nie mniejszy niż 45 jednostek SRT (5) Trwałość oznakowania Trwałość oceniana jako stopień zużycia w 10 stopniowej skali na zasadzie porównania z wzorcami fotograficznymi wg POD-97 powinna wynosić po 12 miesiącach eksploatacji oznakowania wykonanego: - farbami wodorozcieńczalnymi, co najmniej 5 - pozostałymi materiałami, co najmniej Czas schnięcia oznakowania Za czas schnięcia przyjmuje się czas upływający między wykonaniem oznakowania a jego oddaniem do ruchu. Czas schnięcia nie powinien przekraczać czasu gwarantowanego przez producenta farb i nie powinien być dłuższy niż 2 h Grubość znakowania Grubość znakowania, tj. podwyższenie ponad warstwę powierzchniową nawierzchni, powinna wynosić dla znakowania cienkowarstwowego (grubość na mokro bez kulek szklanych) co najwyżej 800μm, Badania wykonania znakowania poziomego z materiału cienkowarstwowego Wykonawca wykonując znakowanie poziome z materiału cienko- lub grubowarstwowego przeprowadza przed rozpoczęciem każdej pracy oraz w czasie jej wykonywania, co najmniej raz dziennie następujące badania: a) przed rozpoczęciem pracy: sprawdzenie oznakowania opakowań, wizualną ocenę stanu materiału, w zakresie jego jednorodności i widocznych wad, pomiar wilgotności względnej powietrza, pomiar temperatury powietrza i nawierzchni, badanie lepkości farby (cienkowarstwowej), wg POD-97, b) w czasie wykonywania pracy: pomiar grubości warstwy oznakowania, pomiar czasu schnięcia, wg POD-97, wizualną ocenę równomierności rozłożenia kulek szklanych, pomiar poziomych wymiarów oznakowania, na zgodność z dokumentacją projektową i Instrukcją o znakach drogowych poziomych, wizualną ocenę równomierności skropienia (rozłożenia materiału) na całej szerokości linii, oznaczenia czasu przejezdności, wg POD-97. Protokół z przeprowadzonych badań wraz z jedną próbką na blasze (300 x 250 x 0,8 mm) Wykonawca powinien przechować do czasu upływu okresu gwarancji. W przypadku wątpliwości dotyczących wykonania oznakowania poziomego, Inżynier może zlecić wykonanie badań: widzialności w dzień, widzialności w nocy, szorstkości, odpowiadających wymaganiom podanym w punkcie i wykonanych według metod określonych w Warunkach technicznych POD-97. Jeżeli wyniki tych badań wykażą wadliwość wykonanego oznakowania to koszt badań ponosi Wykonawca, w przypadku przeciwnym - Zamawiający. 119

121 Zbiorcze zestawienie wymagań dla materiałów i wykonanego oznakowania na drogach o natężeniu ruchu > 2500 pojazdów rzeczywistych na dobę na pas Lp Rodzaj wymagania Jednostka Wymagania Zawartość składników lotnych w materiałach do znakowania - rozpuszczalników organicznych - rozpuszczalników aromatycznych - benzenu i rozpuszczalników chlorowanych 1 % (m/m) 25 % (m/m) 8 % (m/m) 0 2 Współczynnik załamania światła kulek szklanych współcz. 1, Współczynnik luminancji β dla oznakowania świeżego (od 14 do 30 dnia po wykonaniu) barwy: - białej na nawierzchni asfaltowej Współczynnik luminancji dla oznakowania świeżego (po 30 dniu od wykonania) barwy: - białej na nawierzchni asfaltowej Powierzchniowy współczynnik R L odblasku dla oznakowania świeżego w stanie suchym barwy: - białej Powierzchniowy współczynnik R L odblasku dla oznakowania w stanie suchym w okresie od 1 do 6 miesięcy po wykonaniu barwy: - białej Powierzchniowy współczynnik R L odblasku dla oznakowania w stanie suchym od 7 miesiąca po wykonaniu barwy: - białej Szorstkość oznakowania eksploatowanego Trwałość oznakowania cienkowarstwowego po 12 miesiącach: Czas schnięcia materiału na nawierzchni: - w dzień - w nocy Grubość oznakowania nad powierzchnią nawierzchni - bez mikrokulek szklanych - z mikrokulkami szklanymi Okres stałości właściwości materiałów do znakowania przy składowaniu - 0,40-0,30 mcd m -2 lx mcd m -2 lx mcd m -2 lx wskaźnik SRT 45 Skala LCPC 6 h 1 2 m mm miesięce Tolerancje wymiarów oznakowania Tolerancje wykonanego oznakowania poziomego, zgodnego z dokumentacją projektową i "Instrukcją o znakach drogowych poziomych" (7), powinny odpowiadać następującym warunkom: - szerokość linii nie może być mniejsza od wymaganej, może być większa nie więcej niż 5mm, - długość linii może być większa lub mniejsza od wymaganej nie więcej niż 50mm, - dla linii przerywanych, długość cyklu składającego się z linii i przerwy nie może odbiegać od średniej liczonej z 10 kolejnych cykli o więcej niż mm długości wymaganej, - dla strzałek, liter i cyfr rozstaw punktów narożnikowych nie może mieć większej odchyłki od wymaganego wzoru niż mm dla wymiaru długości. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D-M "Wymagania ogólne" pkt Jednostka obmiarowa Jednostką pomiarową oznakowania poziomego jest m 2 (metr kwadratowy) powierzchni naniesionych znaków. 120

122 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w SST D-M "Wymagania ogólne" pkt. 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST i normami, jeżeli wszystkie pomiary i badania, z zachowaniem tolerancji według punktu 6, dały wyniki pozytywne Odbiór robót zanikających i ulegających zakryciu. Odbiór robót zanikających i ulegających zakryciu powinien być dokonany po wykonaniu: - oczyszczenie powierzchni nawierzchni - przedznakowania - usunięcia istniejącego oznakowania poziomego 8.3. Odbiór ostateczny Odbioru ostatecznego należy dokonać po całkowitym zakończeniu robót, na podstawie wyników pomiarów i badań jakościowych określonych w pkt Odbiór pogwarancyjny Odbioru pogwarancyjnego należy dokonać po upływie okresu gwarancyjnego, ustalonego w SST. Sprawdzeniu podlegają cechy oznakowania określone w POD-97. Zaleca się stosowanie następujących minimalnych okresów gwarancyjnych: na odcinkach zamiejskich, z wyłączeniem przejść dla pieszych: co najmniej 12 miesięcy, na odcinkach przejść przez miejscowości: co najmniej 6 miesięcy, na przejściach dla pieszych na odcinkach zamiejskich: co najmniej 6 miesięcy, na przejściach dla pieszych w miejscowościach: co najmniej 3 miesiące, 9. PODSTAWA PŁATNOŚCI 9.1. Ustalenia ogólne dotyczące podstawy płatności Ustalenia ogólne dotyczące podstawy płatności podano w SST D-M "Wymagania ogólne" p Cena jednostki obmiarowej Cena 1 m 2 wykonania robót związanych z wykonaniem oznakowania poziomego obejmuje: prace pomiarowe, roboty przygotowawcze i oznakowanie robót, przygotowanie i dostarczenie materiałów, oczyszczenie podłoża (nawierzchni), przedznakowanie, naniesienie powłoki znaków na nawierzchnię drogi o kształtach i wymiarach zgodnych z dokumentacją projektową i Instrukcją o znakach drogowych poziomych, wbudowanie w nawierzchnię punktowych elementów oznakowania poziomego, ochrona znaków przed zniszczeniem przez pojazdy w czasie prowadzenia robót, przeprowadzenie pomiarów i badań laboratoryjnych wymaganych w specyfikacji technicznej. 10. PRZEPISY ZWIĄZANE Normy 1./ PN-73/C Wyroby lakierowe. Pakowanie, przechowywanie, transport 2./ PN-O Opakowania transportowe z zawartością. Znaki i znakowanie. Wymagania podstawowe. 3./ DIN Cz.3 Materiały retrorefleksyjne w bezpieczelistwie ruchu. Fotometryczna ocena pomiary i charakterystyka materiałów retrorefleksyjnych 4./ NF P /1989 Pozioma sygnalizacja drogowa. Znakowanie jezdni. Retroodibicie Inne dokumenty 5./ RRL Road Note No.27 Instrukcja używania przenośnego wahadła angielskiego 6./ Instrukcja o znakach drogowych poziomych. Załącznik do zarządzenia Ministra Transportu i Gospodarki Morskiej z dnia 30 marca 1994r. (M.P Nr. 16, poz. 120) 7./ Rozporządzenie Ministrów Infrastruktury oraz Spraw Wewnętrznych i Administracji w sprawie znaków i sygnałów drogowych, z dn , Dziennik Ustaw Nr 170, poz / Warunki techniczne. Poziome znakowanie dróg. POD-97. Seria I Informacje, Instrukcje. Zeszyt nr 55. IBDiM, Warszawa,

123 D Oznakowanie pionowe l. WSTĘP 1.l. Przedmiot SST Przedmiotem niniejszej SST są wymagania dotyczące wykonania i odbioru oznakowania pionowego Zakres stosowania SST SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w p Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem, kontrolą i odbiorem znaków pionowych stosowanych na drogach, w postaci znaków informacyjnych Określenia podstawowe Znak pionowy - znak wykonany w postaci tarczy lub tablicy z napisami albo symbolami, zwykle umieszczony na konstrukcji wsporczej Tarcza znaku - element konstrukcyjny, na powierzchni którego umieszczana jest treść znaku. Tarcza może być wykonana z różnych materiałów (stal, aluminium, tworzywa syntetyczne itp.) jako jednolita lub nakładana Lico znaku -przednia cześć znaku, służąca do podania treści znaku. Lico znaku może być wykonane jako malowane lub oklejane (folią odblaskową lub nieodblaskową). W przypadkach szczególnych (znak z przejrzystych tworzyw syntetycznych) lico znaku może być zatopione w tarczy znaku Znak drogowy nieodblaskowy - znak którego lico wykonane jest z materiałów zwykłych (lico nie wykazuje właściwości odblaskowych) Znak drogowy odblaskowy - znak którego lico wykazuje właściwości odblaskowe (wykonane jest z materiału o odbiciu powrotnym - współdrożnym) Konstrukcja wsporcza znaku - słup (słupy), wysięgnik, wspornik, itp., na którym zamocowana jest tarcza znaku, wraz z elementami służącymi do przymocowania tarczy (śruby, zaciski, itp.) Znak drogowy prześwietlany - znak, w którym wewnętrzne źródło światła jest umieszczone pod przejrzystym licem znaku Znak drogowy oświetlony - znak, którego lico jest oświetlane źródłem światła umieszczonym na zewnątrz znaku Znak nowy - znak użytkowy (ustawiony na drodze) lub magazynowany w okresie do 3 miesięcy od daty produkcji Znak użytkowany - znak ustawiony na drodze lub magazynowany przez okres dłuższy niż 3 miesiące od daty produkcji Pozostałe określenia są zgodne z obowiązującymi, odpowiednimi polskimi normami i definicjami podanymi w SST D-M "Wymagania ogólne" pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano SST D-M "Wymagania ogólne" pkt MATERIAŁY 2.1. Wymagania ogólne dotyczące materiałów Wymagania ogólne dotyczące materiałów, ich pozyskiwania i składowania podano w SST D-M "Wymagania ogólne" Aprobata techniczna dla materiałów Każdy materiał do wykonania pionowego znaku drogowego, na który nie ma polskiej normy (PN lub BN) musi posiadać aprobatę techniczną wydaną przez uprawnioną jednostkę. Znaki drogowe powinny mieć certyfikat bezpieczeństwa (znak B) nadany przez uprawnioną jednostkę Materiały stosowane do fundamentów znaków Fundamenty dla zamocowania konstrukcji wsporczych znaków mogą być wykonywane jako: - prefabrykaty betonowe, - z betonu wykonywanego "na mokro", - z betonu zbrojonego, - inne rozwiązania zaakceptowane przez Inżyniera. Klasa betonu powinna być zgodna z dokumentacją projektową. Beton powinien odpowiadać wymaganiom PN- 88/B-0625 (4) Cement Cement stosowany do betonu powinien być cementem portlandzkim klasy 32.5, odpowiadający wymaganiom PN-EN-197-1:

124 Kruszywo Kruszywo stosowane do betonu powinno odpowiadać wymaganiom PN-86/B Zaleca się stosowanie kruszywa o marce nie niższej niż klasa betonu Woda Woda do betonu powinna być "dla odmiany 1 ", zgodnie z wymaganiami normy PN-88/B Barwa wody powinna odpowiadać barwie wody wodociągowej. Woda nie powinna wydzielać zapachu gnilnego oraz nie powinna zawierać zawiesiny Domieszki chemiczne Domieszki chemiczne do betonu powinny być stosowane jeśli przewiduje to dokumentacja projektowa lub wskazania Inżyniera. Domieszki chemiczne powinny odpowiadać wymaganiom normy PN-83/B W betonie nieuzbrojonym zaleca się stosować domieszki napowietrzające, a w betonie zbrojonym dodatkowo domieszki uplastyczniające lub upłynniające Pręty zbrojenia Pręty zbrojenia w fundamentach z betonu zbrojonego powinny odpowiadać wymaganiom PN-63/B Konstrukcje wsporcze Wymiary i najważniejsze charakterystyki Konstrukcje wsporcze znaków pionowych należy wykonać zgodnie z dokumentacją projektową, a w przypadku braku wystarczających ustaleń Wykonawca przedstawi do akceptacji Inżynierowi propozycje konstrukcji dostosowanej do wymiarów, znaków i tablic, składających się z: - słupka pojedynczego lub słupków i elementów poziomych, - łączników do mocowania elementów konstrukcji lub sposobu połączeń spawanych, - połączenia konstrukcji wsporczej z fundamentem. Konstrukcje wsporcze można wykonać z ocynkowanych rur, względnie innych kształtowników, zaakceptowanych przez Inżyniera Wymagania dla rur Rury powinny odpowiadać wymaganiom PN-80/H-74219, PN-84/H lub innej normy zaakceptowanej przez Inżyniera. Powierzchnia zewnętrzna i wewnętrzna rur nie powinna wykazywać wad w postaci łusek, pęknięć, zwalcowań i naderwań. Dopuszczalne są nieznaczne nierówności, pojedyncze rysy wynikające z procesu wytwarzania, mieszczące się w granicach dopuszczalnych odchyłek wymiarowych. Końce rury powinny być obcięte równo i prostopadle do osi rury. Pożądane jest, aby rury były dostarczane o: - długościach dokładnych, zgodnych z zamówieniem: z dopuszczalną odchyłką mm, - długościach wielokrotnych w stosunku do zamówionych długości dokładnych poniżej 3 m z naddatkiem 5 mm na każde cięcie i z dopuszczalną odchyłką dla całej długości wielokrotnej, - jak dla długości dokładnych. Rury powinny być proste. Dopuszczalna miejscowa krzywizna nie powinna przekraczać 1,5 mm na 1 m długości rury. Rury powinny być wykonane ze stali w gatunkach dopuszczonych przez normy (np, R55, R65, 18G2A): PN- 89/H-84023/07, PN-86/H-84018, PN-75/H-84019, PN-89/H-84030/02 lub inne normy. Do ocynkowania rur stosuje się gatunek cynku Raf według PN-77/H Rury powinny być dostarczone bez opakowania w wiązkach lub luzem względnie w opakowaniu uzgodnionym z zamawiającym. Rury powinny być cechowane indywidualnie (dotyczy średnic 31,8 mm i większych i grubości ścianek 3,2 mm i większych) lub na przywieszkach metalowych (dotyczy średnic i grubości mniejszych). Cechowanie na rurze lub przywieszce powinno co najmniej obejmować: znak wytwórcy, znak stali i numer wytopu Wymagania dla kształtowników Kształtowniki powinny odpowiadać wymaganiom PN-91/H (16). Powierzchnia kształtownika powinna być charakterystyczna dla procesu walcowania i wolna od wad, jak widoczne łuski, zwalcowania i naderwania. Dopuszczalne są usunięte wady przez szlifowanie lub dłutowanie z tym, że obrobiona powierzchnia powinna mieć łagodne wycięcia i zaokrąglone brzegi, a grubość kształtownika nie może zmniejszyć się poza dopuszczalną odchyłkę wymiarową dla kształtownika. Kształtowniki powinny być obcięte prostopadle do osi wzdłużnej kształtownika. Powierzchnia końców kształtownika nie powinna wykazywać rzadzizn, rozwarstwień, pęknięć i śladów jamy skurczowej widocznych nie uzbrojonym okiem. Kształtowniki powinny być ze stali St3W lub St4W oraz mieć własności mechaniczne wg PN-H lub innej stali i normy pomiędzy Zamawiającym i wytwórcą. 123

125 Gwarancja producenta lub dostawcy na konstrukcję wsporczą Producent lub dostawca każdej konstrukcji wsporczej obowiązany jest do wydania gwarancji na okres trwałości znaku uzgodniony z odbiorcą. Przedmiotem gwarancji są właściwości techniczne konstrukcji wsporczej lub elementów mocujących lub trwałość zabezpieczenia przeciwkorozyjnego. 2.5.Tarcza znaku Trwałość materiałów na wpływy zewnętrzne Materiały użyte na lico i tarczę znaku oraz połączenie lica znaku z tarczą znaku, a także sposób wykończenia znaku, muszą wykazywać pełną odporność na oddziaływanie światła, zmian temperatury, wpływy atmosferyczne i występujące w normalnych warunkach oddziaływania chemiczne (w tym korozję elektrochemiczną) przez cały czas trwałości znaku, określony przez wytwórcę lub dostawcę Warunki gwarancyjne producenta lub dostawcy znaku Producent lub dostawca znaku obowiązany jest przy dostawie określić trwałość znaku oraz warunki gwarancyjne dla znaku. a także udostępnić na życzenie odbiorcy: a./ instrukcje montażu znaku, b./ dane szczegółowe o ewentualnych ograniczeniach w stosowaniu znaku, c./ instrukcję utrzymania znaku Materiały do wykonania tarczy znaku Materiałami stosowanymi do wykonania tarczy znaku drogowego są: - blacha stalowa, - blacha z aluminium lub stopów aluminium, - inne materiały, np. sklejka wodoodporna, tworzywa syntetyczne, pod warunkiem uzyskania przez producenta aprobaty technicznej Tarcza znaku z blachy stalowej Tarcza znaku z blachy stalowej grubości co najmniej 1,5 mm powinna być zabezpieczona przed korozją obustronnie cynkowaniem ogniowym lub elektrolitycznym. Dopuszcza się stosowanie innych sposobów zabezpieczenia stalowych tarcz znaków przed korozją np., metalizowanie lub pokrywanie tworzywami syntetycznymi, pod warunkiem uzyskania aprobaty technicznej dla danej technologii. Nie dopuszcza się stosowania stalowych tarcz znaków, zabezpieczonych przed korozja jedynie farbami antykorozyjnymi. Krawędzie tarczy powinny być zabezpieczone przed korozją farbami ochronnymi o odpowiedniej trwałości, nie mniejszej niż przewidywany okres użytkowania znaku. Wytrzymałość dla tarczy znaku z blachy stalowej nie powinna być mniejsza niż 310MPa Tarcza znaku z blachy aluminiowej. Blacha z aluminium lub stopów aluminium powinna być odporna na korozję w warunkach zasolenia. Wymagane grubości: - blachy z aluminium dla tarcz znaków wzmocnionych przetłoczeniami lub osadzonych w ramach co najmniej 1,5mm, - z blachy z aluminium dla tarcz płaskich co najmniej 2,0mm. Powierzchnie tarczy nie przykryte folią lub farbami powinny być zabezpieczone przed korozją przy zastosowaniu farby ochronnej lub powłoki z tworzyw sztucznych. Wytrzymałość dla tarcz z aluminium i stopów aluminium powinna wynosić: - dla tarcz wzmocnionych przetłoczeniem lub osadzonych w ramach, co najmniej 155MPa, - dla tarcz płaskich, co najmniej 200MPa Warunki wykonania tarczy znaku Tarcza znaku musi być równa i gładka - bez odkształceń płaszczyzny znaku, w tym pofałdowań, wygięć, lokalnych wgnieceń lub nierówności itp. Odchylenie płaszczyzny tarczy znaku (zwichrowanie, pofałdowanie itp.) nie może wynosić więcej niż 1,5 % największego wymiaru znaku. Krawędzie tarczy znaku muszą być równe i nieostre. Zniekształcenie krawędzi tarczy znaku, pozostałe po tłoczeniu lub innych procesach technologicznych, którym tarcza ta (w znakach drogowych składanych - segmenty tarczy) była poddana, muszą być usunięte. Tarcze znaków drogowych składanych mogą być wykonane z modułowych kształtowników aluminiowych lub odpowiednio ukształtowanych segmentów stalowych. Dopuszcza się stosowanie modułowych kształtowników z tworzyw syntetycznych lub sklejki wodoodpornej, pod warunkiem uzyskania odpowiedniego świadectwa dopuszczenia do stosowania. Szczeliny między sąsiednimi segmentami znaku składanego nie mogą być większe od 0,8mm Znaki odblaskowe Wymagania dotyczące powierzchni odblaskowej Znaki drogowe odblaskowe wykonuje się z zasady przez oklejenie powierzchni znaku materiałem odblaskowym. Właściwości folii odblaskowej (odbijającej powrotnie) powinny spełniać wymagania określone w aprobacie technicznej. 124

126 Wymagania jakościowe znaku odblaskowego Folie odblaskowe użyte do wykonania lica znaku powinny wykazywać pełne związanie z tarczą znaku przez cały okres deklarowanej trwałości znaku. Niedopuszczalne są lokalne niedoklejenia, odklejenia, złuszczenia lub odstawanie folii na krawędziach tarczy znaku oraz na jego powierzchni. Sposób połączenia folii z powierzchnią tarczy znaku powinien uniemożliwiać jej odłączenie od tarczy bez jej zniszczenia. Przy malowaniu lub klejeniu symboli lub obrzeży znaków na folii odblaskowej, technologia malowania lub klejenia oraz stosowane w tym celu materiały powinny być uzgodnione z producentem folii. Okres trwałości znaku wykonanego przy użyciu folii odblaskowych powinien wynosić od 7 do 10 lat, w zależności od rodzaju materiału. Powierzchnia lica znaku powinna być równa i gładka, nie mogą na niej występować lokalne nierówności i pofałdowania. Niedopuszczalne jest występowanie jakichkolwiek ognisk korozji, zarówno na powierzchni jak i na obrzeżach tarczy znaku. Dokładność rysunku znaku powinna być taka, aby wady konturów znaku, które mogą powstawać przy nanoszeniu farby na odblaskową powierzchnię znaku nie były większe niż : - 2 mm dla znaków małych i średnich - 3 mm dla znaków dużych i wielkich Powstałe zacieki przy nanoszeniu farby na odblaskową część znaku nie powinny być większe w każdym kierunku niż: - 2 mm dla znaków małych i średnich - 3 mm dla znaków dużych i wielkich W znakach nowych na każdym z fragmentów powierzchni znaku o wymiarach 4 x 4 cm nie może występować więcej niż 0,7 lokalnych usterek (załamania, pęcherzyki) o wymiarach nie większych niż 1 mm w każdym kierunku. Niedopuszczalne jest występowanie jakichkolwiek zarysowań powierzchni znaku. W znakach użytkowanych na każdym z fragmentów powierzchni znaku o wymiarach 4 x 4 cm dopuszcza się do 2 usterek jak wyżej, o wymiarach nie większych niż 1 mm w każdym kierunku. Na powierzchni tej dopuszcza się do 3 zarysowań o szerokości nie większej niż 0,8 mm i całkowitej długości nie większej niż 10cm. Na całkowitej długości znaku dopuszcza się nie więcej niż 5 rys szerokości nie większej niż 0,8mm i długości przekraczającej 10 cm - pod warunkiem, że zarysowania te nie zniekształcają treści znaku. W znakach użytkowanych dopuszcza się również lokalne uszkodzenia folii o powierzchni nie przekraczającej 6 mm 2 każde - w liczbie nie większej niż pięć na powierzchni znaku małego lub średniego, oraz o powierzchni nie przekraczającej 8 mm 2 każde w liczbie nie większej niż 8 na każdym z fragmentów powierzchni znaku dużego lub wielkiego (włączając znaki informacyjne) o wymiarach 1200 x 1200mm. Uszkodzenia folii nie mogą zniekształcać treści znaku - w przypadku występowania takiego zniekształcenia znak musi być niezwłocznie wymieniony. W znakach nowych niedopuszczalne jest występowanie jakichkolwiek rys, sięgających przez warstwę folii do powierzchni tarczy znaku. W znakach użytkowanych istnienie takich rys jest dopuszczalne pod warunkiem, że występujące w ich otoczeniu ogniska korozyjne nie przekroczą wielkości określonych poniżej. W znakach użytkowanych dopuszczalne jest występowanie po okresie gwarancyjnym co najmniej dwóch lokalnych ognisk korozyjnych o wymiarach nie przekraczających 2,0 mm w każdym kierunku na powierzchni każdego z fragmentów znaku o wymiarach 4 x 4 cm. W znakach nowych oraz w znakach znajdujących się w okresie gwarancji żadna korozja tarczy znaku nie może występować. Wymagana jest taka wytrzymałość połączenia folii odblaskowych z tarczą znaku, aby po zgięciu tarczy o 90 stopni przy promieniu łuku zgięcia < 10 mm w żadnym miejscu nie uległo ono zniszczeniu. Tylna strona tarczy znaków odblaskowych musi być zabezpieczona matową farbą nieodblaskową barwy ciemno szarej (szarej neutralnej) o współczynniku luminacji 0.08 do 0,10 wg wzorca stanowiącego załącznik do "Instrukcji o znakach drogowych pionowych" (26). Grubość powłoki farby nie może być mniejsza niż 20 um. Gdy tarcza znaku jest wykonana z aluminium lub ze stali cynkowanej ogniowo i cynkowanie to jest wykonane po ukształtowaniu tarczy - jej krawędzie mogą pozostać niezabezpieczone farbą ochronną Materiały do montażu znaków Wszystkie ocynkowane łączniki metalowe przewidywane do mocowania między sobą elementów konstrukcji wsporczych znaków jak śruby, listwy, wkręty, nakrętki itp, powinny być czyste, gładkie, bez pęknięć, naderwań, rozwarstwień i wypukłych karbów. Dostawa może być dostarczona w pudełkach tekturowych, pojemnikach blaszanych lub paletach, w zależności od wielkości wyrobów Przechowywanie i składowanie materiałów Wykonawca powinien zapewnić wszystkim materiałom warunki przechowywania i składowania zapewniające zachowanie ich jakości i przydatności do robót oraz zgodność z wymaganiami niniejszej SST. Odpowiedzialność za wady materiałów powstałe w czasie przechowywania i składowania ponosi Wykonawca. 125

127 Cement stosowany do wykonania fundamentów dla pionowych znaków drogowych powinien być przechowywany zgodnie z BN-88/ (24). Kruszywo do betonu należy przechowywać w warunkach zabezpieczających je przed zniszczeniem oraz zmieszaniem z kruszywami innych klas. Prefabrykaty betonowe powinny być składowane na wyrównanym, utwardzonym i odwodnionym podłożu. Prefabrykaty należy układać na podkładach z zachowaniem prześwitu minimum 10 cm między podłożem a prefabrykatem. Znaki powinny być przechowywane w pomieszczeniach suchych z dala od materiałów działających korodująco i w warunkach zabezpieczających przed uszkodzeniami. 3. SPRZĘT 3.1. Wymagania ogólne dotyczące sprzętu Wymagania ogólne dotyczące sprzętu podano w SST D-M "Wymagania ogólne" pkt Sprzęt do wykonywania oznakowania pionowego Przy wykonaniu oznakowania pionowego, przewozie, załadunku i wyładunku materiałów, można stosować: - koparki kołowe np. 0,15 m 3 lub koparki gąsienicowe np. 0,25 m 3 - ewentualnie wiertnice do wykonywania dołów pod słupki w gruncie zwięzłym - betoniarki przewoźne do wykonywania fundamentów betonowych "na mokro" - środki transportu materiałów przewoźne zbiorniki do wody - sprzęt spawalniczy, itp. pod warunkiem zaakceptowania przez Inżyniera. 4. TRANSPORT 4.1. Wymagania ogólne dotyczące transportu Wymagania ogólne dotyczące transportu podano w SST D-M "Wymagania ogólne" pkt Przewóz materiałów do pionowego oznakowania dróg Transport cementu zgodnie z BN-88/ (24). Transport kruszywa zgodnie z PN-86/B (6). Prefabrykaty betonowe - do zamocowania konstrukcji wsporczych znaków, powinny być przewożone środkami transportowymi w warunkach zabezpieczających je przed uszkodzeniami. Rozmieszczenie prefabrykatów na środkach transportu powinni być symetryczne. Transport znaków, konstrukcji wsporczych i osprzętu (uchwyty, śruby, nakrętki itp.) powinien się odbywać środkami transportowymi w sposób uniemożliwiający ich przesuwanie się w czasie transportu i uszkadzanie. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonywania robót Ogólne zasady wykonywania robót podano w SST D-M "Wymagania ogólne" pkt Roboty przygotowawcze Przed przystąpieniem do robót należy wyznaczyć: - lokalizację znaku, tj. jego pikietaż oraz odległość od krawędzi jezdni, krawędzi pobocza umocnionego lub pasa awaryjnego postoju, - wysokość zamocowania znaku na konstrukcji wsporczej. Punkty stabilizujące miejsce ustawienia znaków należy zabezpieczyć w taki sposób, aby w czasie trwania i odbioru robót istniała możliwość odtworzenia lokalizacji znaków. Lokalizacja i wysokość zamocowania znaku powinny być zgodne z dokumentacją projektową Wykonanie wykopów i fundamentów dla konstrukcji wsporczych znaków Sposób wykonania wykopu pod fundament znaku pionowego powinien być dostosowany do głębokości wykopu, rodzaju gruntu i posiadanego sprzętu. Wymiary wykopu powinny być zgodne z dokumentacja projektową lub wskazaniami Inżyniera. Wykopy fundamentowe powinny być wykonane w takim okresie, aby po ich zakończeniu można było przystąpić natychmiast do wykonania w nich robót fundamentowych Prefabrykaty betonowe Dno wykopu przed ułożeniem prefabrykatu należy wyrównać i zagęścić. Wolne przestrzenie miedzy ścianami gruntu i prefabrykatem należy wypełnić miałem kamiennym, np. klińcem i dokładnie zagęścić ubijakami ręcznymi. Jeżeli znak jest zlokalizowany na poboczu drogi, to górna powierzchnia prefabrykatu powinna być równa z powierzchnią pobocza Fundamenty z betonu i betonu zbrojonego Wykopy pod fundamenty konstrukcji wsporczych dla zamocowania znaków wielkowymiarowych (znaki kierunku i miejscowości), wykonywane z betonu "na mokro" lub z betonu zbrojonego należy wykonać zgodnie z normą BN-72/ (25). 126

128 Posadowienie fundamentów w wykopach otwartych bądź rozpartych należy wykonywać zgodnie z dokumentacją projektową, lub wskazaniami Inżyniera. Wykopy należy zabezpieczyć przed napływem wód opadowych przez wyprofilowanie terenu ze spadkiem umożliwiającym łatwy odpływ wody poza teren przylegający do wykopu. Dno wykopu powinno być wyrównane z dokładnością +/ - 2 cm. Przy naruszonej strukturze gruntu rodzimego, grunt należy usunąć i ubytki wypełnić do spodu fundamentu betonem klasy B15. Płaszczyzny boczne fundamentów stykające się z gruntem należy zabezpieczyć izolacją, np. emulsją kationową. Po wykonaniu fundamentu wykop należy zasypać warstwami gr. 20 cm z dokładnym zagęszczeniem gruntu Tolerancja ustawienia znaku pionowego Konstrukcje wsporcze znaków - słupki, słupy, wysięgniki, konstrukcje dla tablic wielkowymiarowych, powinny być wykonane zgodnie z dokumentacja projektową, lub wskazaniami Inżyniera. Dopuszczalne tolerancje ustawienia znaku: - odchyłka od pionu, nie więcej niż +- 1 % - odchyłka w wysokości umieszczenia znaku, nie więcej niż +-2 % - odchyłka w odległości ustawienia znaku od krawędzi jezdni, utwardzonego pobocza lub pasa awaryjnego postoju, nie więcej niż +- 5 cm, przy zachowaniu minimalnej odległości umieszczenia znaku zgodnie z Instrukcją o znakach drogowych pionowych (26) Wykonanie spawanych złącz elementów metalowych Złącza spawane elementów metalowych powinny odpowiadać wymaganiom PN-78/M (19). Wytrzymałość zmęczeniowa spoin powinna wynosić MPa. Odchyłki wymiarów spoin nie powinny przekraczać +- 0,5 mm dla grubości spoiny do 6 mm i +- 1,0 mm dla spoiny powyżej 6 mm. Odstęp w złączach zakładkowych i nakładkowych, pomiędzy przylegającymi do siebie płaszczyznami nie powinien być większy niż 1 mm. Złącza spawane nie powinny mieć wad większych niż podane w tablicy 1. Tablica 1. Dopuszczalne wady złącz spawanych Rodzaj wady Brak przetopu Podtopienie lica spoiny Porowatość spoiny Krater w spoinie Wklęśnięcie lica spoiny Uszkodzenie mechaniczne spoiny Różnica wysokości sąsiednich wgłębień i wypukłości lica spoiny Dopuszczalny wymiar wady, mm 2,0 1,5 3,0 1,5 1,5 1,0 3,0 Inżynier może dopuścić wady większe niż podane w tablicy, jeśli uzna, że nie mają one zasadniczego wpływu na cechy eksploatacyjne znaku pionowego Konstrukcje wsporcze Zabezpieczenie konstrukcji wsporczej przed najechaniem Konstrukcje wsporcze znaków drogowych bramowych lub wysięgnikowych jedno lub dwustronnych, jak również konstrukcje wsporcze znaków tablicowych bocznych o powierzchni większej od 4,5 m 2, gdy występuje możliwość bezpośredniego najechania na nie przez pojazd muszą być zabezpieczone odpowiednio umieszczonymi barierami ochronnymi lub innego rodzaju urządzeniami ochronnymi lub przeciw destrukcyjnymi, zgodnie z dokumentacja projektową, lub wskazaniami Inżyniera. Podobne zabezpieczenie należy stosować w przypadku innych konstrukcji wsporczych; gdy najechanie na nie w większym stopniu zagraża bezpieczeństwu użytkowników pojazdów, niż najechanie pojazdu na barierę, jeśli przewiduje to dokumentacja projektowa, lub Inżynier Łatwo zrywalne złącza konstrukcji wsporczej W przypadku konstrukcji wsporczych, nie osłoniętych barierami ochronnymi - zaleca się stosowanie łatwo zrywalnych lub łatwo rozłączalnych przekrojów, złączy lub przegubów o odpowiednio bezpiecznej konstrukcji, umieszczonych na wysokości od 0,15 do 0,20 m nad powierzchnią terenu. W szczególności - zaleca się stosowanie takich przekrojów, złączy lub przegubów w konstrukcjach wsporczych nie osłoniętych barierami ochronnymi, które znajdują się na obszarach zwiększonego zagrożenia kolizyjnego (ostrza rozgałęzień dróg łącznikowych, zewnętrzna strona łuków drogi itp.) Łatwo zrywalne lub łatwo rozłączalne złącza, przekroje lub przeguby powinny być tak. skonstruowane i umieszczone, by znak wraz z konstrukcją wsporcza po zerwaniu nie przewracał się na jezdnię. Wysokość części konstrukcji wsporczej pozostałej po odłączeniu górnej jej części od fundamentu, nie może być większa od 0,25 m. 127

129 Zapobieganie zagrożeniu użytkowników drogi i terenu przyległego - poprzez konstrukcję wsporczą. Konstrukcja wsporcza znaku musi być wykonana w sposób ograniczający zagrożenie użytkowników pojazdów samochodowych oraz innych użytkowników drogi i terenu do niej przyległego przy najechaniu przez pojazd na znak Konstrukcja wsporcza znaku musi zapewniać możliwość łatwej naprawy po najechaniu przez pojazdy lub innego rodzaju uszkodzenia znaku Tablicowe znaki drogowe na dwóch słupach lub podporach Przy stosowaniu tablicowych znaków drogowych (drogowskazów tablicowych, tablic przeddrogowskazowych, tablic szlaku drogowego, tablic objazdów itp.) umieszczanych na dwóch słupach lub podporach - odległość między tymi słupami lub podporami, mierzona prostopadle do przewidywanego kierunku najechania przez pojazd, nie może być mniejsza od 1,75 m. Przy stosowaniu większej liczby słupów niż dwa - odległość między nimi może być mniejsza Poziom górnej powierzchni fundamentu Przy zamocowaniu konstrukcji wsporczej znaku w fundamencie betonowym lub innym podobnym, pożądane jest aby górna część fundamentu pokrywała się z powierzchnią pobocza, pasa dzielącego itp. lub była nad tę powierzchnię wyniesiona nie wyżej niż 0,03 m. W przypadku konstrukcji wsporczych, znajdujących się poza koroną drogi, górna część fundamentu powinna być wyniesiona ponad powierzchnię terenu nie wyżej niż 0,15m Barwa konstrukcji wsporczej Konstrukcje wsporcza znaków drogowych pionowych muszą mieć barwę szarą neutralną. W pierwszym okresie użytkowania konstrukcji dopuszcza się barwę naturalną pokryć cynkowanych. Zabrania się stosowania pokryć konstrukcji wsporczych o jaskrawej barwie - z wyjątkiem przypadków, gdy jest to wymagane odrębnymi przepisami, wytycznymi lub warunkami technicznymi Połączenie tarczy znaku z konstrukcją wsporczą Tarcza znaku musi być zamocowana do konstrukcji wsporczej w sposób uniemożliwiający jej przesunięcie lub obrót. Materiał i sposób wykonania połączenia tarczy znaku z konstrukcja wsporczą musi umożliwiać, przy użyciu odpowiednich narzędzi, odłączenie tarczy znaku od tej konstrukcji przez cały okres użytkowania znaku. Na drogach i obszarach, na których występują częste przypadku dewastacji znaków, zaleca się stosowanie elementów złącznych o konstrukcji uniemożliwiającej lub znacznie utrudniającej ich rozłączenie przez osoby niepowołane. Tarcza znaku składanego musi wykazywać pełną integralność podczas najechania przez pojazd w każdych warunkach kolizji. W szczególności - żaden z segmentów lub elementów tarczy nie może się od niej odłączyć w sposób powodujący narażanie kogokolwiek na niebezpieczeństwo lub szkodę. Nie dopuszcza się do zamocowania znaku do konstrukcji wsporczej w sposób wymagający bezpośredniego przeprowadzenia śrub mocujących przez lico znaku Trwałość wykonania znaku pionowego Znak drogowy pionowy musi być wykonany w sposób trwały, zapewniający pełną czytelność przedstawionego na nim symbolu lub napisu w całym okresie jego użytkowania, przy czym wpływy zewnętrzne działające na znak, nie mogą powodować zniekształcenia treści znaku Tabliczka znamionowa znaku Każdy wykonany znak drogowy oraz każda konstrukcja wsporcza musi mieć tabliczkę znamionową z: a./ nazwą, marką fabryczną lub innym oznaczeniem umożliwiającym identyfikacją wytwórcy lub dostawcy, b./ datą produkcji, c./ oznaczeniem, dotyczącym materiału lica znaku d./ datą ustawienia znaku. Zaleca się aby tabliczka znamionowa konstrukcji wsporczej zawierała również miesiąc i rok wymaganego przeglądu technicznego. Napisy nas tabliczce znamionowej muszą być wykonane w sposób trwały i wyraźny, czytelny w normalnych warunkach przez cały okres użytkowania znaku. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Wymagania ogólne dotyczące kontroli jakości robót Ogólne zasady kontroli jakości robót podano w SST D-M Wymagania ogólne pkt Badania materiałów do wykonania fundamentów betonowych Wykonawca powinien przeprowadzić badania materiałów do wykonania fundamentów betonowych na mokro. Uwzględniając nieskomplikowany charakter robót fundamentowych, na wniosek Wykonawcy, Inżynier może zwolnić go z potrzeby wykonania badań materiałów dla tych robót Badania w czasie wykonywania robót Badania materiałów w czasie wykonywania robót 128

130 Wszystkie materiały dostarczone na budowę z aprobatą techniczną lub z deklaracją zgodności wydaną przez producenta powinny być sprawdzone w zakresie powierzchni wyrobu i jego wymiarów. Częstotliwość badań i ocena ich wyników powinna być zgodna z ustaleniami tablicy 2. Tablica 2. Częstotliwość badań przy sprawdzeniu powierzchni i wymiarów wyrobów dostarczonych przez producentów Lp. Rodzaj badania Liczba badań Opis badań Ocena wyników badań 1 Sprawdzenie powierzchni 2 Sprawdzenie wymiarów od 5 do 10 badań z wybranych losowo elementów w każdej dostarczonej partii wyrobów liczącej do 1000 elementów Powierzchnię zbadać nieuzbrojonym okiem. Do ew. sprawdzenia głębokości wad użyć dostępnych narzędzi (np. liniałów z czujnikiem, suwmiarek, mikrometrów itp.) Przeprowadzić uniwersalnymi przyrządami pomiarowymi lub sprawdzianami (np. liniałami, przymiarami itp.) Wyniki badań powinny być zgodne z wymaganiami punktu 2 W przypadkach budzących wątpliwości można zlecić uprawnionej jednostce zbadanie właściwości dostarczonych wyrobów i materiałów w zakresie wymagań podanych w punkcie Kontrola w czasie wykonywania robót W czasie wykonywania robót należy sprawdzać: zgodność wykonania znaków pionowych z dokumentacją projektową (lokalizacja, wymiary, wysokość zamocowania znaków), zachowanie dopuszczalnych odchyłek wymiarów, zgodnie z punktem 2 i 5, prawidłowość wykonania wykopów pod konstrukcje wsporcze, zgodnie z punktem 5.3, poprawność wykonania fundamentów pod słupki zgodnie z punktem 5.3, poprawność ustawienia słupków i konstrukcji wsporczych, zgodnie z punktem 5.4. W przypadku wykonania spawanych złącz elementów konstrukcji wsporczych: przed oględzinami, spoinę i przylegające do niej elementy łączone (od 10 do 20 mm z każdej strony) należy dokładnie oczyścić z zanieczyszczeń utrudniających prowadzenie obserwacji i pomiarów, oględziny złączy należy przeprowadzić wizualnie z ewentualnym użyciem lupy o powiększeniu od 2 do 4 razy; do pomiarów spoin powinny być stosowane wzorniki, przymiary oraz uniwersalne spoinomierze, w przypadkach wątpliwych można zlecić uprawnionej jednostce zbadanie wytrzymałości zmęczeniowej spoin, zgodnie z PN-M-06515, złącza o wadach większych niż dopuszczalne, określone w punkcie 5.5, powinny być naprawione powtórnym spawaniem. 7.OBMIAR ROBÓT Ogólne zasady obmiaru robót podano w SST D-M Wymagania ogólne pkt. 8. Jednostką obmiarową jest: - szt. (sztuka), dla znaków oraz konstrukcji wsporczych 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w SST D-M "Wymagania ogólne" pkt. 6 Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST i normami, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji według punktu 6 dały wyniki pozytywne Odbiór ostateczny Odbiór robót oznakowania pionowego dokonywany jest na zasadzie odbioru ostatecznego. Odbiór ostateczny powinien być dokonany po całkowitym zakończeniu robót, na podstawie wyników pomiarów i badań jakościowych określonych w punktach 2 i Odbiór pogwarancyjny Odbioru pogwarancyjnego należy dokonać po upływie okresu gwarancyjnego, ustalonego w dokumentach kontraktowych. 129

131 9. PODSTAWA PŁATNOŚCI 9.1. Ustalenia ogólne dotyczące podstawy płatności Ustalenia ogólne dotyczące płatności podano w SST D-M "Wymagania ogólne" pkt Cena jednostki obmiarowej Cena jednostki obmiarowej obejmuje: - roboty pomiarowe i przygotowawcze, - wykonanie fundamentów, - dostarczenie i ustawienie konstrukcji wsporczych, - zamocowanie tarcz znaków drogowych, - przeprowadzenie pomiarów i badań zgodnie ze specyfikacja techniczną. 10. PRZEPISY ZWIĄZANE Normy 1./ PN-85/B Domieszki do betonu. Klasyfikacja i określenia 2./ PN-EN-197-1:2002 Cement. Część 1: Skład wymagania i kryteria zgodności dotyczące cementu powszechnego użytku. 3./ PN-88/B Materiały budowlane. Woda do betonów i zapraw 4./ PN-88B Beton zwykły 5./ PN-63/B Roboty betonowe i żelbetowe. Wymagania techniczne 6./ PN-86/B Kruszywa mineralne do betonu zwykłego. 7./ PN-71/B Ochrona przed korozją. Klasyfikacja i określenie agresywności korozyjnej środowisk. 8./ PN-80/B Rury stalowe bez szwu walcowane na gorąco ogólnego zastosowania. 9./ PN-84/B Rury stalowe bez szwu ciągnione i walcowane na zimno ogólnego przeznaczenia. 10./ PN-77/B Cynk 11./ PN-86/B Stal niskostopowa o podwyższonej wytrzymałości. Gatunki 12./ PN-75/B Stal węglowa konstrukcyjna wyższej jakości ogólnego przeznaczenia. Gatunki. 13./ PN-88/B Stal niestopowa konstrukcyjna ogólnego przeznaczenia. Gatunki. 14./ PN-81/B Stal określonego zastosowania. Stal na rury. 15./ PN-89/B-84030/02 Stal stopowa konstrukcyjna. Stal do nawęglania. Gatunki 16./ PN-91/B Stal. Kształtowniki walcowane na gorąco. 17./ PN-84/B Stal walcowana. Kątowniki równoramienne. 18./ PN-79/M Dźwignice. Ogólne zasady projektowania stalowych ustrojów nośnych. 19./ PN-78/M Spawalnictwo. Złącza spawane w konstrukcjach spawanych. Podział i wymagania. 20./ PN-91/M Spawalnictwo. Elektrody stalowe otulone do spawania stali niskowęglowych i stali niskostopowych o podwyższonej wytrzymałości. 21./ PN-85/M Spawalnictwo. Wadliwość złączy spawanych. Oznaczenie klasy wadliwości na podstawie oględzin zewnętrznych 22./ BN-89/1076/02 Ochrona przed korozją. Powłoki metalizacyjne cynkowe i aluminiowe na konstrukcjach stalowych staliwnych i żeliwnych. Wymagania i badania. 23./ BN-52/ Spawalnictwo. Pręty i elektrody ze stopów stellitowych i pręty z żeliw wysokochromowych do spawania. 24./ BN-88/ Cement. Transport i przechowywanie Inne dokumenty 25./ Rozporządzenie Ministrów Infrastruktury oraz Spraw Wewnętrznych i Administracji w sprawie znaków i sygnałów drogowych, z dn , Dziennik Ustaw Nr 170, poz / Instrukcja o znakach drogowych pionowych. Tom I. Zasady stosowania znaków i urządzeń bezpieczeństwa ruchu. Zał. nr 1 do zarządzenia Ministra Transportu i Gospodarki Morskiej z dnia 3 marca 1994 r. (Monitor Polski Nr 16, poz. 120). 130

132 D Przestawienie bram i ogrodzeń z siatki metalowej przy posesjach przydrożnych 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem przestawienia bram i ogrodzeń z siatki metalowej przy posesjach przydrożnych Zakres stosowania SST Niniejsza Szczegółowa Specyfikacja Techniczna jest stosowana jako Dokument Przetargowy i Kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem i odbiorem przestawienia ogrodzenia z siatki metalowej plecionej ślimakowej na linkach stalowych, ze słupkami z rur stalowych i kompletnymi bramami lub furtkami, ustawianego zwykle na granicy posesji sąsiadującej z pasem drogowym Określenia podstawowe Ogrodzenie posesji przydrożnej - przegroda fizyczna, chroniąca przed przedostawaniem się niepożądanych intruzów (np. ludzi, zwierząt lub pojazdów) na posesję położoną w pobliżu drogi Przestawienie ogrodzenia przeniesienie całego ogrodzenia lub jego części z dotychczasowego położenia, kolidującego zwykle z rozbudową drogi (ulicy), na nowe miejsce zlokalizowane na posesji przydrożnej, poza nowym pasem drogowym Siatka metalowa - siatka wykonana z drutu, pleciona, zgrzewana, skręcana oraz kombinowana, o różnych wielkościach oczek Siatka pleciona ślimakowa - siatka o oczkach kwadratowych, pleciona z płaskich spiral wykonanych z drutu okrągłego Stalowa linka usztywniająca - równomiernie skręcone splotki z drutu okrągłego, tworzące linę stalową Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w SST D-M Wymagania ogólne [1] pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w SST D-M Wymagania ogólne [1] pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w SST D-M Wymagania ogólne [1] pkt Materiały do wykonania robót Zgodność materiałów z dokumentacją projektową Materiały do wykonania robót powinny być zgodne z ustaleniami dokumentacji projektowej lub ST Materiały użyte przy przestawieniu ogrodzenia Do robót przy przestawianiu ogrodzenia z siatki należy użyć: elementy ogrodzenia uzyskane z rozbiórki, nadające się do ponownego zastosowania, nowe elementy ogrodzenia, zastępujące istniejące elementy uszkodzone, o podobnych wymiarach, wyglądzie i kształtach Właściwości nowych elementów ogrodzenia W przypadku uzupełniania przestawianego ogrodzenia o nowe elementy, zaleca się, pod warunkiem zaakceptowania przez Inżyniera, aby miały one właściwości przedstawione poniżej. a) Metalowa siatka pleciona ślimakowa Siatka pleciona ślimakowa (przykład: rys.1) powinna odpowiadać wymaganiom określonym przez SST D [3] i D a [4]. Długość dostarczanej przez producenta siatki, zwiniętej w rolkę, powinna wynosić od 10 do 25 m. Odchyłki długości nie powinny przekraczać 0,1 m dla wielkości boku oczka 30 oraz 0,2 m dla siatek wielkości boku oczka od 40 do 70. Powierzchnia siatki powinna być gładka, bez załamań, wybrzuszeń i wgnieceń. Spirala powinna być wykonana z jednego odcinka drutu. Splecenie siatki powinno być przeprowadzone przez połączenie spirali wszystkimi zwojami. Końce spirali z obydwu stron powinny być równo obcięte w odległości co najmniej 30% wymiaru boku oczka. Siatki w rolkach należy przechowywać w pozycji pionowej w pomieszczeniach suchych, z dala od materiałów działających korodująco. 131

133 Drut w siatce powinien być okrągły, cynkowany. Dopuszcza się pokrywanie drutu innymi powłokami, pod warunkiem zaakceptowania przez Inżyniera. Wytrzymałość drutu na rozciąganie powinna wynosić co najmniej 588 MPa (dopuszcza się wytrzymałość od 412 do 588 MPa pod warunkiem akceptacji przez Inżyniera). Dopuszcza się inne rodzaje siatek, np. siatkę zwijaną z drutu, siatkę o splocie tkackim, siatkę jednolitą z ciętej blachy stalowej, siatkę zgrzewaną, siatkę skręcaną z różnymi kształtami oczek, siatkę w ramach stalowych itp., pod warunkiem zaakceptowania przez Inżyniera. b) Słupki z rur stalowych Słupki metalowe ogrodzenia można wykonać z ocynkowanych rur okrągłych. Rury powinny odpowiadać wymaganiom określonym w SST D [3] lub w innym dokumencie zaakceptowanym przez Inżyniera. Powierzchnia zewnętrzna i wewnętrzna rur nie powinna wykazywać wad w postaci łusek, pęknięć, zawalcowań i naderwań. Dopuszczalne są nieznaczne nierówności, pojedyncze rysy wynikające z procesu wytwarzania, mieszczące się w granicach dopuszczalnych odchyłek wymiarowych. Końce rur powinny być obcięte równo i prostopadle do osi rury. Pożądane jest, aby rury były dostarczane o: długościach dokładnych, zgodnych z zamówieniem; z dopuszczalną odchyłką + 10 mm, długościach wielokrotnych w stosunku do zamówionych długości dokładnych poniżej 3 m z naddatkiem 5 mm na każde cięcie i z dopuszczalną odchyłką dla całej długości wielokrotnej, jak dla długości dokładnych. Rury powinny być proste. Dopuszczalne miejscowe odchylenia od prostej nie powinny przekraczać 1,5 mm na 1 m długości rury. Rury powinny być wykonane ze stali w gatunkach dopuszczonych przez normy. Rury powinny być dostarczone bez opakowania w wiązkach lub luzem względnie w opakowaniu uzgodnionym ze składającym zamówienie. Rury powinny być cechowane indywidualnie (dotyczy średnic 31,8 mm i większych i grubości ścianek 3,2 mm i większych) lub na przywieszkach metalowych (dotyczy średnic i grubości mniejszych). Cechowanie na rurze lub przywieszce powinno co najmniej obejmować: znak wytwórcy, znak stali i numer wytopu. Dopuszcza się inne rodzaje słupków, np. z rur o kształcie kwadratowym lub prsstokątnym względnie z kształtowników (kątowników, ceowników, dwuteowników) pod warunkiem zaakceptowania przez Inżyniera. c) Stalowe liny usztywniające ogrodzenie Stalowe linki usztywniające siatkę ogrodzenia powinny odpowiadać wymaganiom określonym przez SST D [3]. Druty w splocie liny powinny do siebie ściśle przylegać, być równo naciągnięte, nie powinny krzyżować się w poszczególnych warstwach. Nie powinno być drutów luźnych. Końce drutów powinny być łączone przez zgrzewanie doczołowe lub lutowanie mosiądzem. Miejsca łączenia przez lutowanie lub zgrzewanie nie powinny być kruche i nie powinny posiadać zgrubień i ścienień. Odległość między poszczególnymi miejscami łączenia drutów zwijanych w jednej operacji nie powinna być mniejsza niż 500-krotna średnica splotki. d) Łączniki metalowe do mocowania elementów ogrodzenia Wszystkie drobne ocynkowane łączniki metalowe przewidziane do mocowania między sobą elementów ogrodzenia jak śruby, wkręty, nakrętki itp. powinny być czyste, gładkie, bez pęknięć, naderwań, rozwarstwień i wypukłych karbów. Własności mechaniczne łączników powinny odpowiadać wymaganiom określonym przez SST D [3] lub inny dokument zaakceptowany przez Inżyniera. Dostawa może być dostarczona w pudełkach tekturowych, pojemnikach blaszanych lub paletach, w zależności od wielkości i masy wyrobów. Śruby, wkręty, nakrętki itp. powinny być przechowywane w pomieszczeniach suchych, z dala od materiałów działających korodująco i w warunkach zabezpieczających przez uszkodzeniem. Minimalna grubość powłoki cynkowej powinna wynosić w warunkach użytkowania: a) umiarkowanych 8 m, b) ciężkich - 12 m Materiały do wykonania fundamentów betonowych na mokro Materiały do wykonania fundamentów betonowych na mokro powinny odpowiadać wymaganiom SST D [3] i D a [4]. Deskowanie powinno zapewnić sztywność i niezmienność układu oraz bezpieczeństwo konstrukcji. Deskowanie powinno być skonstruowane w sposób umożliwiający łatwy jego montaż i demontaż. Przed wypełnieniem mieszanką betonową, deskowanie powinno być sprawdzone, aby wykluczało wyciek zaprawy z mieszanki betonowej. Klasa betonu, jeśli w dokumentacji projektowej lub ST nie określono inaczej, powinna być B 15 lub B 20 lub zgodna ze wskazaniami Inżyniera. Składnikami betonu są: cement klasy 32,5, kruszywo, woda i domieszki. Domieszki chemiczne do betonu i pręty zbrojenia mogą być stosowane jeśli przewiduje to dokumentacja projektowa, ST lub wskazania Inżyniera Materiały do malowania ogrodzenia 132

134 Do malowania można stosować farby ogólnego stosowania przeznaczone do użytku zewnętrznego, dobrej jakości, zaakceptowane przez Inżyniera, z nie przekroczonym okresem gwarancji, jako: farby do gruntowania przeciwrdzewnego (farby i lakiery przeciwkorozyjne), farby nawierzchniowe (np. lakiery, emalie, wyroby ftalowe, ftalowo-styrenowe, akrylowe itp.), rozcieńczalniki, zalecone przez producenta stosowanej farby. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w SST D-M Wymagania ogólne [1] pkt Sprzęt do przestawienia ogrodzenia Rozebranie i ustawienie ogrodzenia wykonuje się w zasadzie ręcznie, przy użyciu drobnego sprzętu pomocniczego, jak: szpadle, drągi stalowe, młotki, obcęgi, wyciągarki do napinania linek i siatki, itp. Przy przewozie, załadunku, wyładunku i wykonywaniu ogrodzenia można stosować: środki transportu, żurawie samochodowe, małe betoniarki przewoźne do wykonywania fundamentów betonowych na mokro, przewoźne zbiorniki do wody, itp., pod warunkiem zaakceptowania przez Inżyniera. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w SST D-M Wymagania ogólne [1] pkt Transport materiałów przy przestawianiu ogrodzenia Materiały do przestawienia ogrodzenia można przewozić dowolnymi środkami transportu w warunkach zabezpieczających je przed uszkodzeniami mechanicznymi, zanieczyszczeniem, zmieszaniem z innymi materiałami i wpływami atmosferycznymi. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D-M Wymagania ogólne [1] pkt Zasady wykonywania robót Konstrukcja i sposób wykonania robót powinny być zgodne z dokumentacją projektową i ST. W przypadku braku wystarczających danych można korzystać z ustaleń podanych w niniejszej specyfikacji oraz z informacji podanych w załączniku. Podstawowe czynności przy wykonywaniu robót obejmują: 1. roboty przygotowawcze, 2. demontaż istniejącego ogrodzenia, 3. ew. naprawę uszkodzonych elementów istniejącego ogrodzenia, 4. ustawienie słupków, 5. rozpięcie siatki metalowej, 6. ew. wykonanie bram i furtek, 7. malowanie ogrodzenia, 8. roboty wykończeniowe Roboty przygotowawcze Przed przystąpieniem do robót należy, na podstawie dokumentacji projektowej, ST lub wskazań Inżyniera: ustalić lokalizację terenu robót, określić stan istniejącego ogrodzenia z ustaleniem elementów przydatnych, nieprzydatnych i nadających się do naprawy, usunąć przeszkody, np. drzewa, krzaki, obiekty, elementy dróg itd., wytyczyć trasę ogrodzenia w terenie, przedstawić, do akceptacji Inżyniera, zakres robót wykonywanych bezpośrednio na placu budowy i na zapleczu. Zaleca się korzystanie z ustaleń SST D [2] w zakresie niezbędnym do wykonania robót przygotowawczych Demontaż istniejącego ogrodzenia Demontaż ogrodzenia z siatki obejmuje: rozebranie wszystkich elementów ogrodzenia, tj. siatki, słupków z ewentualnymi bloczkami fundamentowymi, linek, wzmocnień słupków narożnych i bramowych, bram, furtek itp., posortowanie rozebranego materiału na materiał: a) całkowicie przydatny do ponownego użytku, b) uszkodzony, lecz nadający się do naprawy, c) zniszczony, zakwalifikowany do usunięcia, naprawę elementów uszkodzonych, odwiezienie materiału zniszczonego w miejsce wskazane przez Inżyniera, 133

135 składowanie materiałów przydatnych do wykorzystania przy wzniesieniu nowego ogrodzenia w miejscu uzgodnionym z Inżynierem, z: a) ew. zwinięciem siatki i linek w rolki, b) odrdzewieniem miejsc skorodowanych, c) oczyszczeniem elementów ogrodzenia z pyłu, kurzu, tłuszczu i innego zabrudzenia, d) posortowaniem składowanych elementów ogrodzenia według rodzajów, wymiarów, ew. barw itp. (dotyczy sortowania wszystkich materiałów lub ich części w zależności od terminu ustawienia nowego ogrodzenia). Wszystkie elementy przewidziane do powtórnego wykorzystania powinny być demontowane bez powodowania zbędnych uszkodzeń Naprawa elementów istniejącego ogrodzenia Zakres napraw elementów istniejącego ogrodzenia, które są uszkodzone lecz nadające się do naprawy, powinien być określony przez Wykonawcę i przedstawiony do akceptacji Inżyniera. Naprawa określonych elementów ogrodzenia polega na doprowadzeniu ich do stanu właściwego dla całościowych funkcji ogrodzenia. Naprawione fragmenty ogrodzenia nie powinny w zasadzie różnić się konstrukcją i wyglądem od pozostałych odcinków. Zniszczenia lub wybrzuszenia siatki stalowej można naprawić przez usunięcie uszkodzonego odcinka i wstawienie nowego, łącząc starą i nową siatkę z zasady spiralami wyplecionymi z siatki stalowej (patrz rys. 2). Podobnie można postąpić przy wymianie zniszczonych pojedynczych spiral siatki, które należy zastąpić nowymi. Wygięte słupki stalowe można wyprostować przez uderzanie młotkiem, stosując odpowiednie przykładki drewniane od strony wygięcia. Ubytki w betonowych lub żelbetowych fundamentach można uzupełnić zaprawą cementową po uprzednim oczyszczeniu zabrudzeń i okruszyn lub skuciu miejsc zastarzałych Wykonanie dołów pod słupki Jeśli dokumentacja projektowa, ST lub Inżynier nie podaje inaczej, to doły pod słupki powinny mieć wymiary w planie co najmniej o 20 cm większe od wymiarów słupka, a głębokość od 0,8 do 1,2 m. Jeśli dokumentacja projektowa lub ST nie podaje inaczej, to najpierw należy wykonać doły pod słupki narożne, bramowe i na załamaniach ogrodzenia, a następnie dokonać podziału odcinków prostych na mniejsze odległości, zbliżone do odległości w istniejącym ogrodzeniu, a na nowych odcinkach siatki po 3 6 m, z tym że przy wysokości siatki przekraczającej 2,2 m po około 2 m i w takich odległościach wykonać doły pod słupki pośrednie Wykonanie fundamentów betonowych pod słupki Jeśli dokumentacja projektowa lub ST nie podaje inaczej, to słupki mogą być osadzone w betonie ułożonym w dołku albo oprawione w bloczki betonowe formowane na terenie budowy i dostarczane do miejsca budowy ogrodzenia (patrz rys. 3). Po uzyskaniu akceptacji Inżyniera, słupki betonowe mogą być obłożone kamieniami lub gruzem i przysypane ziemią. Można również przenieść stare słupki z betonowym fundamentem lub jego częścią do nowych dołków fundamentowych. Słupek należy wstawić w gotowy wykop i napełnić otwór mieszanką betonową odpowiadającą wymaganiom punktu Do czasu stwardnienia betonu słupek należy podeprzeć. Fundament betonowy wykonywany na mokro, w którym osadzono słupek, można wykorzystywać do dalszych prac (np. napinania siatki) co najmniej po 7 dniach od ustawienia słupka w betonie, a jeśli temperatura w czasie wykonywania fundamentu jest niższa od 10 C - po 14 dniach Ustawienie słupków Słupki, bez względu na rodzaj i sposób osadzenia w gruncie, powinny stać pionowo w linii ogrodzenia, a ich wierzchołki powinny znajdować się na jednakowej wysokości (patrz rys. 4). Słupki z rur powinny mieć zaspawany górny otwór rury (dotyczy wszystkich słupków nowych i jeśli to jest możliwe również istniejących). Słupki końcowe, narożne, bramowe oraz stojące na załamaniach ogrodzenia o kącie większym od 15 należy zabezpieczyć przed wychylaniem się ukośnymi słupkami wspierającymi, ustawiając je wzdłuż biegu ogrodzenia pod kątem około od 30 do 45 (patrz rys. 5). Słupki do siatki ogrodzeniowej powinny być przystosowane do umocowania na nich linek usztywniających przez posiadanie odpowiednich uszek lub otworów do zaczepów i haków metalowych. Słupki końcowe, narożne i bramowe powinny być dodatkowo przystosowane do umocowania do nich siatki. W terenie pochyłym ogrodzenie można ustawić ze stopniami lub bez wyrównania góry do poziomu (patrz rys. 6) Rozpięcie siatki ogrodzeniowej Liczbę linek usztywniających należy zachować taką, jaka jest w ogrodzeniu istniejącym, natomiast na nowych odcinkach zaleca się rozwiesić trzy linki (druty) usztywniające: u góry, na dole i w środku ogrodzenia i przymocować je do słupków. Do słupków końcowych, narożnych i bramowych (patrz rys. 7) linki muszą być starannie przymocowane (np. przewleczone przez uszka, zagięte do tyłu na około 10 cm i okręcone na bieżącym drucie). Linki powinny być umocowane tak, aby nie mogły przesuwać się i wywierać nacisku na słupki narożne i 134

136 bramowe, a w przypadku zerwania się, aby zwalniały siatkę tylko między słupkami. Linki napina się ręcznie (patrz rys. 8) lub wyciągarkami względnie złączami rzymskimi wmontowanymi co 3 do 8 m lub innym sposobem zaakceptowanym przez Inżyniera. Nie należy zbyt silnie napinać linek, aby nie oddziaływały one ujemnie na słupki narożne lub bramowe. Siatkę metalową przymocowuje się do słupków końcowych, narożnych i bramowych za pomocą prętów płaskich lub zaokrąglonych lub w inny sposób zaakceptowany przez Inżyniera. Siatkę napina się w sposób podobny do napinania linek i przymocowuje się (np. kawałkami ocynkowanego drutu co 50 do 70 cm) do linek. Górną krawędź siatki metalowej należy łączyć z linką zaginając na niej poszczególne druty siatki (patrz rys. 9). Siatka powinna być napięta sztywno, jednak tak, aby nie ulegały zniekształceniu jej oczka. Połączenie starych odcinków przeniesionej siatki z nowymi odcinkami można wykonać spiralami wyplecionymi z siatki wg opisu podanego w pkcie 5.5 (patrz rys. 2) Wykonanie bram i furtek Bramy i furtki należy wykonać zgodnie z lokalizacją starego ogrodzenia w dostosowaniu do ew. zmian wjazdów i chodników wejściowych. W przypadku braku wystarczających ustaleń ich lokalizację ustala Inżynier. W przypadku zniszczenia istniejącego materiału bram i furtek zaleca się wykonanie nowych bram i furtek z kątowników (np. o wymiarach mm lub mm) lub innych kształtowników z wypełnieniem ram siatkami metalowymi (przykład podano na rys. 10). Każda brama i furtka powinna być kompletna z niezbędnym wyposażeniem jak zawiasy, rygle, zamki itp Malowanie ogrodzenia Jeśli dokumentacja projektowa, ST lub Inżynier przewiduje pomalowanie ogrodzenia, to należy: z powierzchni siatki usunąć bardzo starannie pył, kurz, ewentualny tłuszcz, rdzę i inne zabrudzenia, zmniejszające przyczepność farby do podłoża; przez zmywanie, usuwanie przy użyciu szczotek stalowych, odrdzewiaczy chemicznych, materiałów ściernych, lub przy zastosowaniu innych środków, ewentualnie wypełnić wgłębienia i rysy na powierzchniach za pomocą kitów lub szpachlówek ogólnego stosowania, a następnie wygładzić i zeszlifować podłoże pod farbę, farbę dłużej przechowywaną przygotować do malowania przez usunięcie kożucha (zestalonej substancji błonotwórczej na powierzchni farby), dokładne wymieszanie (połączenie lżejszych i cięższych składników farby), rozcieńczenie zbyt zgęstniałej farby, ew. przecedzenie (usunięcie nierozmieszanych resztek osadu i innych zanieczyszczeń), malowanie przeprowadzać pędzlami, wałkami malarskimi lub ew. metodą natryskową (pistoletami elektrycznymi, urządzeniami kompresorowymi itp.), z zasady malowanie należy wykonać dwuwarstwowo: farbą do gruntowania i farbą nawierzchniową (jednolub dwukrotnie), przy czym każdą następną warstwę można nałożyć po całkowitym wyschnięciu warstwy poprzedniej. Rodzaj farby, jej kolor oraz liczbę jej warstw zastosowanych przy malowaniu określa ST lub Inżynier na wniosek Wykonawcy. Należy zwracać uwagę na dokładne pokrycie farbą miejsc stykania się słupka metalowego z betonem fundamentu, ze względu na najszybsze niszczenie się farby w tych miejscach i pojawianie się rdzawych zacieków sygnalizujących korozję słupka. Zaleca się stosowanie farb możliwie jak najmniej szkodliwych dla zdrowia ludzi i środowiska, z niską zawartością m.in. niearomatycznych rozpuszczalników. Przy stosowaniu farb nieznanego pochodzenia Wykonawca przedstawi do akceptacji Inżyniera badania na zawartość szkodliwych składników (np. trującego toluenu jako rozpuszczalnika). Wykonawca nie dopuści do skażenia farbami wód powierzchniowych i gruntowych oraz kanalizacji. Zlewki poprodukcyjne, powstające przy myciu urządzeń i pędzli oraz z samej farby, należy usuwać do izolowanych zbiorników, w celu ich naturalnej lub sztucznej neutralizacji i detoksykacji Roboty wykończeniowe Roboty wykończeniowe powinny być zgodne z dokumentacją projektową i ST. Do robót wykończeniowych należą prace związane z dostosowaniem wykonanych robót do istniejących warunków terenowych, takie jak: odtworzenie przeszkód czasowo usuniętych, np. nawierzchni, chodników, krawężników itp., niezbędne uzupełnienia zniszczonej w czasie robót roślinności, tj. zatrawienia, krzewów, ew. drzew, ew. plantowanie terenu w pobliżu ogrodzenia, roboty porządkujące otoczenie terenu robót. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w SST D-M Wymagania ogólne [1] pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien: 135

137 uzyskać wymagane dokumenty, dopuszczające wyroby budowlane do obrotu i powszechnego stosowania (aprobaty techniczne, certyfikaty zgodności, deklaracje zgodności, ew. badania materiałów wykonane przez dostawców itp.), wykonać badania właściwości materiałów przeznaczonych do wykonania robót, określone przez Inżyniera, sprawdzić cechy zewnętrzne gotowych materiałów. Wszystkie dokumenty oraz wyniki badań Wykonawca przedstawia Inżynierowi do akceptacji Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów, które należy wykonać w czasie robót podaje tablica 1. Tablica 1. Częstotliwość oraz zakres badań i pomiarów w czasie robót Lp. Wyszczególnienie badań i pomiarów 1 Lokalizacja i zgodność granic terenu z dokumentacją projektową Częstotliwość badań Ocena ciągła Wartości dopuszczalne Wg dokumentacji projektowej 2 Demontaż starego ogrodzenia Ocena ciągła Wg pktu Naprawa elementów istniejącego ogrodzenia 4 Prawidłowość wykonania dołów pod słupki 5 Poprawność wykonania fundamentów betonowych pod słupki Ocena ciągła Wg pktu 5.5 Ocena ciągła Wg pktu 5.6 Ocena ciągła Wg pktu Poprawność ustawienia słupków Ocena ciągła Wg pktu Prawidłowość rozpięcia siatki Ocena ciągła Wg pktu Poprawność wykonania bram i furtek Ocena ciągła Wg pktu Poprawność malowania ogrodzenia Ocena ciągła Wg pktu OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D-M Wymagania ogólne [1] pkt Jednostka obmiarowa Jednostką obmiarową jest m (metr) przestawionego ogrodzenia. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w SST D-M Wymagania ogólne [1] pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, ST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji według pktu 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w SST D-M [1] Wymagania ogólne pkt Cena jednostki obmiarowej Cena wykonania 1 m ogrodzenia obejmuje: prace pomiarowe i roboty przygotowawcze, demontaż starego ogrodzenia i naprawa elementów nadających się do wykorzystania, dostarczenie materiałów i sprzętu, przestawienie ogrodzenia w sposób zapewniający stabilność, zgodnie z wymaganiami dokumentacji projektowej i specyfikacji technicznej, uporządkowanie terenu robót, przeprowadzenie pomiarów i badań wymaganych w niniejszej specyfikacji technicznej. Wszystkie roboty powinny być wykonane wg wymagań dokumentacji projektowej i niniejszej specyfikacji technicznej Sposób rozliczenia robót tymczasowych i prac towarzyszących Cena wykonania robót określonych niniejszą SST obejmuje: roboty tymczasowe, które są potrzebne do wykonania robót podstawowych, ale nie są przekazywane Zamawiającemu i są usuwane po wykonaniu robót podstawowych, prace towarzyszące, które są niezbędne do wykonania robót podstawowych, niezaliczane do robót tymczasowych, jak geodezyjne wytyczenie robót itd. 136

138 10. PRZEPISY ZWIĄZANE Inne dokumenty Katalog powtarzalnych elementów drogowych, Transprojekt Warszawa, Warszawa Podręcznik: M. Bosakirski, J.M. Sobocki: Ogrodzenia, Arkady, Warszawa ZAŁĄCZNIK PRZYKŁADY OGRODZEŃ I ICH ELEMENTÓW Rys. 1. Siatka pleciona ślimakowa (wg [6[) Rys. 2. Łączenie dwóch sąsiednich odcinków siatki za pomocą spirali wyplecionej z siatki i wprowadzonej w oczka siatki ruchem śrubowym (wg [6]) a) lewy odcinek siatki, b) prawy odcinek siatki Rys. 3. Przykłady osadzenia słupków stalowych ogrodzenia w gruncie (wg [6]) Słupek osadzony w betonie ułożonym bezpośrednio w dołku Słupek osadzony w dołku po uprzednim oprawieniu go w bloczek betonowy 137

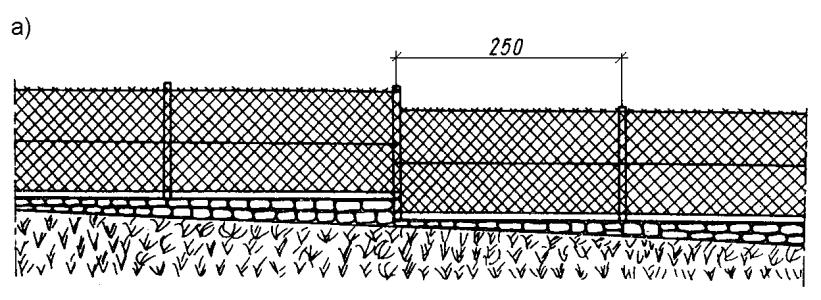

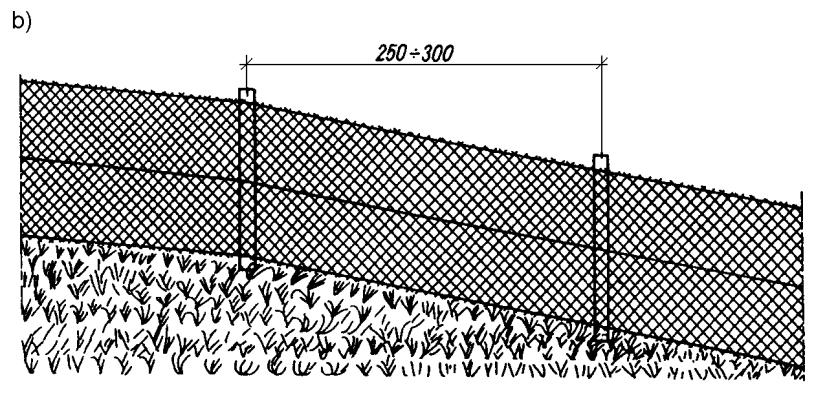

139 Rys. 4. Przykład ustawiania słupków ogrodzenia (wg [6]) a) Ustawianie na oko, b) Ustawienie pod sznur, c) Sprawdzanie odchylenia słupka od pionu Rys. 5. Przykład wzmocnienia słupka narożnego lub słupka bramowego (wg [6]) 1 słupek wspierający, 2 naciąg, 3 linki usztywniające siatkę, 4 oparcie słupka wspierającego Rys. 6. Przykład ustawienia ogrodzenia siatkowego na terenie pochyłym (wg [6]) a) Ogrodzenie ze stopniami wysokości cm (przy spadku terenu od 1:16 do 1:30) b) Ogrodzenie równoległe do terenu 138

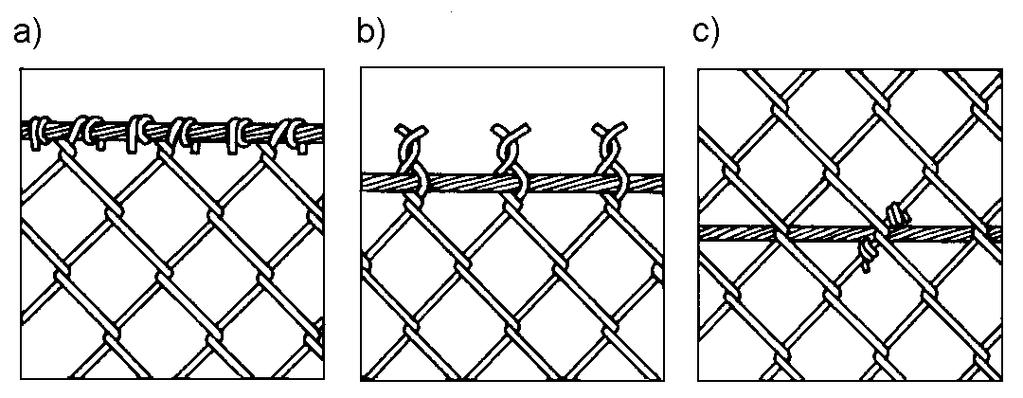

140 Rys. 7. Sposób mocowania linki usztywniającej siatkę do słupka metalowego za pomocą haczyka oraz sposoby łączenia linki (wg [6]) a) Widok z boku i z góry słupka, haczyka i linki 1 linka, 2 nakrętka, 3 słupek, 4 hak mocujący linkę b) Sposoby łączenia linki Rys. 8. Przykład napinania siatki przy ustawianiu ogrodzenia (wg [6]) Rys. 9. Przykłady mocowania siatki do linek usztywniających (wg [6]) a) Przymocowanie drutem do górnej lub dolnej linki na gładko, b) Przymocowanie do górnej lub dolnej linki drutem z wąsami, c) Przymocowanie drutem do linki środkowej 139

141 Rys. 10. Przykład bramy i furtki w ogrodzeniu (wg [5]) 140
