INSTRUKCJA MONTAŻOWA. Siłownik elektryczny jednoobrotowy w wykonaniu przeciwwybuchowym UP X.X-Ex
|
|
- Michalina Jóźwiak
- 6 lat temu
- Przeglądów:
Transkrypt

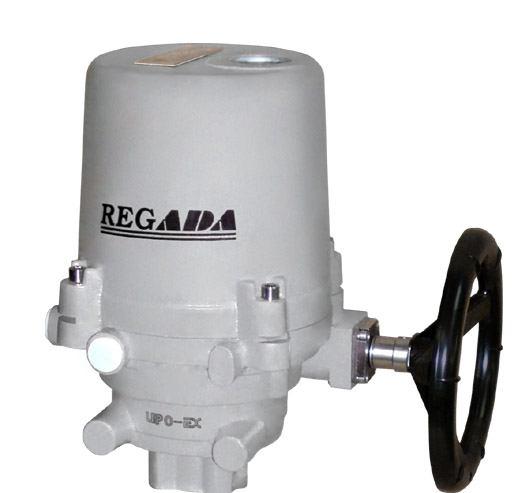

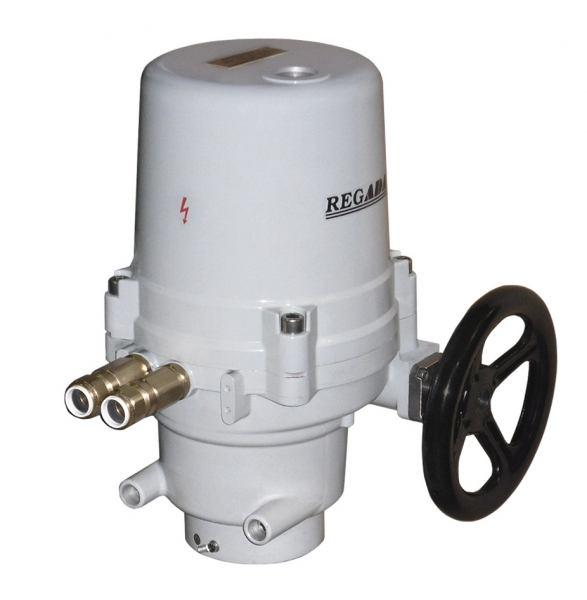

1 INSTRUKCJA MONTAŻOWA Siłownik elektryczny jednoobrotowy w wykonaniu przeciwwybuchowym UP X.X-Ex
2 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex 1 Przed przystąpieniem do montażu i podłączenia siłownika należy koniecznie przeczytać tę instrukcję montażową siłownika! Środki zapobiegawcze i ochronne realizowane w tym produkcie nie mogą zapewnić wymaganego poziomu ochrony, chyba, że produkt i jego systemy ochronne są stosowane w opisany poniżej sposób, i jeśli instalacja i obsługa techniczna jest przeprowadzana zgodnie z odpowiednimi zasadami i przepisami prawa! Spis treści: 1. Zastosowanie Zastosowanie i przeznaczenie wyrobu Instrukcje bezpieczeństwa Wpływ wyrobu na środowisko Parametry podane na siłowniku Terminologia Środki ostrożności dotyczące bezpiecznego stosowania Warunki gwarancji, serwis gwarancyjny i pogwarancyjny Żywotność siłowników Warunki użytkowania Miejsce pracy i położenie robocze Środowisko pracy Zasilanie i reżim pracy Konserwowanie, pakowanie, transport i składowanie Opis wyrobu i opakowania - recykling Opis, funkcje i parametry techniczne Opis i funkcje Parametry techniczne Podłączenie mechaniczne Podłączenie elektryczne Montaż i demontaż siłownika Montaż Podłączenie mechaniczne w wersji z przyłączem kołnierzowym Przygotowanie przewodów elektrycznych do podłączenia Podłączenie elektryczne i kontrola funkcji Demontaż Ustawianie/programowanie Ustawienie jednostki momentowej Ustawianie jednostki położeniowo-sygnalizacyjnej Ustawienie potencjometrycznego nadajnika położenia (rys. 4) Ustawianie elektronicznego nadajnika położenia (EPV) nadajnik potencjometryczny z przetwornikiem R/I EPV 2-przewodowe podłączenie (rys. 5, 5a) EPV 3- przewodowe podłączenie (rys. 6, 6a) Ustawianie pojemnościowego nadajnika położenia typu CPT1/A (rys. 7) Ustawianie nadajnika DCPT Ustawienie skrajnych wartości Ustawienie charakterystyki sygnału wyjściowego, rosnącej lub malejącej Kalibracyjne MENU Sygnalizacja błędów nadajnika Przestawianie kąta roboczego i ustawienie mechanicznych ograniczników kąta obrotu (rys ) Ustawianie ograniczników kąta obrotu przy wyłączaniu siłownika od położenia Ustawianie ograniczników kąta obrotu przy wyłączaniu siłownika od momentu Obsługa, konserwacja, awarie i ich usuwanie Obsługa Konserwacja zakres i regularność przeglądów Gwarancja utrzymania przeciwwybuchowości Awarie i ich usuwanie Wyposażenie i części zamienne Wykaz części zamiennych Dodatki Schematy podłączenia UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex Schematy podłączenia siłownika UP 0-Ex Diagram pracy wyłączników Rysunki wymiarowe...47 Wydanie: 10/2014 Producent zastrzega sobie prawo do zmian! Numer ewidencyjny dokumentu:
3 2 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex Instrukcja montażu, obsługi i konserwacji urządzenia jest przygotowywana zgodnie z wymogami odpowiednich przepisów ustawowych i wykonawczych rządu zgodnie z jego rozporządzeniami. Ma na celu zapewnienie bezpieczeństwa i zdrowia i życia użytkownika w celu uniknięcia szkody i aby zapobiec zanieczyszczeniu środowiska naturalnego. 1. Zastosowanie 1.1 Zastosowanie i przeznaczenie wyrobu Siłowniki elektryczne jednoobrotowe w wykonaniu przeciwwybuchowym (dalej SE) typu UP 0-Ex, UP 1-Ex, UP 2-Ex UP 2.4-Ex, UP 2.5-Ex (dalej UP X.X-Ex) lub siłowniki z regulatorem położenia są nowoczesnymi produktami elektromechanicznymi, konstruowanymi do bezpośredniego montażu na organy sterownicze lub armaturę regulacyjną taką jak zawory odcinające, regulacyjne, grzybkowe i tym podobne, a siłowniki UP X.X-Ex z regulatorem położenia do automatycznej regulacji pracy w obu kierunkach. Mogą być wyposażone w elementy pomiaru i sterowania procesami technologicznymi, których nośnikami informacji na wyjściu jest zunifikowany sygnał analogowy prądowy lub napięciowy. Siłowniki te stosowane są w przemyśle grzewczym, energetyce, klimatyzacji itp. Urządzenia sterowane są połączone z siłownikiem za pomocą kołnierza zgodnego z normą ISO 5211 oraz wpustu lub za pośrednictwem stojana i przymocowanego do niego uchwytu/dźwigni. 1. Zabronione jest używanie siłowników, jako podnośników! 2. Możliwość sterowania siłownika za pośrednictwem półprzewodnikowych sterowników należy skonsultować z producentem. 1.2 Instrukcje bezpieczeństwa Charakterystyka produktu z punktu widzenia zagrożenia Siłowniki typu UP X.X-Ex, na podstawie charakterystyki podanej w rozdziale Warunki pracy" z punktu widzenia zagrożenia są urządzeniami elektryczne grupy A, mieszczą się w rozumieniu LVD 206/95/EC i są zgodne z normą IEC : 2011 przeznaczone do instalacji w kategorii (kategoria przepięcia) II. Produkt odpowiada wymogom Rady Europy w spawie maszyn 2006/42/EC, Dyrektywa Rady Parlamentu Europejskiego 94/9/EC dla urządzeń i systemów ochronnych przeznaczonych do użytku w przestrzeni zagrożonej wybuchem (zdefiniowanej, jako Dyrektywa ATEX 100a), Dyrektywa Rady Europy 2006/95/EC dla LVD i Dyrektywa Rady Europy 2004/108/EC dla EMC jest przeprowadzona weryfikacja w autoryzowanej do przeprowadzenia testów jednostce. Produkt jest zgodny z zasadniczymi wymaganiami bezpieczeństwa zgodnie z normą EN i jest zgodny z normą EN 55011/A Wpływ wyrobu na środowisko Kompatybilność elektromagnetyczna (EMC): wyrób odpowiada wymaganiom Unii Europejskiej dotyczących kompatybilności elektromagnetycznej 2004/108/EC z zastosowaniem norm EN , EN , EN i EN Wibracje powodowane przez produkt: wpływ na środowisko jest znikomy. Poziom hałasu: poziom hałasu A w miejscu pracy wynosi max. 78 db (A). Siłowniki UP X.X-Ex są produkowane w wersji przeciwwybuchowej: II 2 G Ex d IIB+H 2 T6 Gb + II 2 G c + Ex tb IIIC T85 C Db (dotyczy UP 0-Ex) lub II 2 G Ex d IIC T5 Gb + II 2 G Ex de IIC T5 Gb + II 2 G c+ II 2 D Ex tb IIIC T100 C Db (dotyczy UP 1-Ex UP 2.5-Ex), w rozumieniu: EN : Urządzenia elektryczne w przestrzeniach zagrożonych wybuchem. Wymagania ogólne. EN : Urządzenia elektryczne w przestrzeniach zagrożonych wybuchem. Obudowa ognioszczelna d.
4 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex 3 EN : Atmosfery wybuchowe. Część 7: Ochrona urządzeń elektrycznych za pomocą budowy wzmocnionej e EN : Atmosfery wybuchowe. Część 31: Ochrona urządzeń elektrycznych przed zapłonem pyłów obudową typu t w obowiązującej edycji. Części elektryczne siłowników zaprojektowane są: - jako urządzenia grupy II, dla innych obszarów wysokiego ryzyka (z wyjątkiem kopalni). - Kategoria 2 z wysokimi wymaganiami bezpieczeństwa - dla umiejscowionych maksymalnie w strefie 1 - dla atmosfery typu G (gazy, pary lub mgły) lub dla atmosfery typu D (łatwopalne przewodzące pyły) - w zakresie ciśnienia od 0,8 do 1,1 bar. Konstrukcja produktu jest: - Obudowa przeciwwybuchowa d, podwyższone bezpieczeństwo e lub poziom ochrony przed zapłonem pyłu tb - z grupą ochrony przeciwwybuchowej IIB+H 2 (UP 0-Ex) lub IIC lun IIIC (UP 1-Ex UP 2.5-Ex) - z klasą temperaturową T6 (max. dopuszczalna temperatura powierzchni +85 C; dotyczy UL 0-Ex) lub T5 (max. dopuszczalna temperatura powierzchni +100 C; dotyczy UP 1-Ex UP 2.5-Ex). Strefy pracy siłowników przeciwwybuchowych i warunki instalacji są zdefiniowane w normach: EN : Urządzenia elektryczne w przestrzeniach zagrożonych wybuchem. Wyznaczanie obszarów o przestrzeniach zagrożonych wybuchem. EN : Urządzenia elektryczne w przestrzeniach zagrożonych wybuchem. Instalacje elektryczne w przestrzeniach zagrożonych wybuchem (w wyjątkiem kopalni). Nieelektryczne części siłowników są zaprojektowane, wyprodukowane, przetestowane i oznakowane zgodnie z wymogami bezpieczeństwa maszyn zgodnie z normami: EN : Atmosfery wybuchowe. Zapobieganie i ochrona przed skutkami wybuchu.. EN : Urządzenia nieelektryczne w przestrzeniach zagrożonych wybuchem. Podstawowe metody i wymagania. EN : Urządzenia nieelektryczne w przestrzeniach zagrożonych wybuchem. Ochrona przez bezpieczną konstrukcje "c" w aktualnych wersjach Oznakowanie urządzeń składa się z następujących znaków: Ex - wyposażenie elektryczne odpowiada normie EN i związane z nią normy dotyczące rodzaju ochrony przeciwwybuchowej. d - oznaczenie typu ochrony przeciwwybuchowej obudowy ognioszczelna EN e - oznaczenie typu ochrany przeciwwybuchowej podwyższone bezpieczeństwo według normy EN tb oznaczenie typu ochrany przed wybuchem pyłów t według normy EN II lub III - oznaczenie grupy przeciwwybuchowej urządzeń elektrycznych według normy EN B+H 2 lub C oznaczenie podgrupy grupy II przeciwwybuchowe urządzenia elektryczne zgodnie z normą EN T5, T6, T85 C, T100 C - oznaczenie klasy temperatury urządzenia grupy II według EN Gb - (EPL Gb) oznaczenie maszyny w przestrzeniach zagrożonych wybuchem, o "wysoki" poziom ochrony, a nie źródłem zapłonu podczas normalnej pracy lub niespodziewanych awarii. Db - (EPL Db) oznaczenie urządzeń do atmosfery wybuchowych pyłów z wysokim poziomem ochrony, które nie jest źródłem zapłonu podczas normalnego użytkowania lub podczas dających się przewidzieć awarii.
5 4 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex 1.4 Parametry podane na siłowniku Typowa tabliczka znamionowa siłownika UP 0-Ex Tabliczka ostrzegawcza: Typowa tabliczka znamionowa siłowników UP 1-Ex, UP 2Ex, UP 2.4-Ex i UP 2.5-Ex Typowa tabliczka znamionowa podaje podstawowe parametry techniczne siłownika takie jak: napięcie zasilania, pobór mocy, pobór prądu, siłę znamionową, stopień krycia, czas przesterowania, skok roboczy i numer typu siłownika i numer fabryczny. Tabliczka ostrzegawcza: - pokazując czas oczekiwania na otwarcie po wyłączeniu i wymagania wytrzymałościowe dla śrub mocujących Tabliczka z oznaczeniem przeciwwybuchowości: z podaniem producenta, numeru certyfikatu, numeru typu, oznaczenia wersji, numeru fabrycznego i temperaturę otoczenia -25 C do +55 C lub -50 C do +40 C - dla UP 0-Ex - dla UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex Graficzne oznaczenia na siłowniku Na siłownikach umieszczone są graficzne znaki/symbole zastępujące napisy zgodne z normą ISO 7000 i IEC niebezpieczne napięcie (EN ISO 7010-W012) uwaga niebezpieczeństwo (EN ISO 7010-W001) skok siłownika siła wyłączająca sterowanie ręczne (0096 EN ISO 7000) Zacisk uziemienia (5019 IEC 60417) 1) patrz rozdz
6 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex Terminologia Strefa zagrożona wybuchem strefa, w której mogą występować środowiska wybuchowe. Atmosfera gazów wybuchowych mieszanina substancji palnych (w formie gazów, oparów lub mgły) z powietrzem, która w warunkach atmosferycznych po inicjalizacji, rozprzestrzenia spalanie się na niewykorzystaną mieszaninę. Maksymalna temperatura powierzchni najwyższa temperatura, która powstanie podczas pracy w najbardziej niesprzyjających warunkach, (ale w dopuszczalnej tolerancji) na którejkolwiek części powierzchni urządzenia elektrycznego, które mogą spowodować zapłon atmosfery. Szczelność wszystkie ściany, drzwi, obudowy, przepusty kablowe, wałki, pręty, cięgła itp., które przyczyniają się do typu ochrony przeciwwybuchowej i stopnia ochrony (IP) urządzeń elektrycznych. Obudowa ognioszczelna d rodzaj ochrony, części, które są się w stanie zapalić, umieszczone są wewnątrz obudowy, obudowa podczas wybuchu mieszaniny wybuchowej wewnątrz pokrywy wytrzymuje ciśnienie wybuchu i zapobiega eksplozji do atmosfery. Zwiększone bezpieczeństwo e stopień ochrony przeciwwybuchowej urządzeń elektrycznych, przy którym są wykorzystane dodatkowe środki, które powodują podwyższoną ochronę przy niekontrolowanym wzroście temperatury, iskrzeniu lub łukami we wnętrzu i na zewnętrznych częściach urządzeń, które podczas normalnej pracy nie wytwarzają łuków i nie iskrzą. Ochrona przed zapłonem pyłów obudową typu t typ ochrony w atmosferze zagrożonej wybuchem pyłów, w którym urządzenie elektryczne ma ochronę chroniącą przed wnikaniem pyłu i zmniejszająca temperaturę powierzchni. Pyły palne silnie rozdrobnione cząstki stałe nominalnej wielkości 500 m lub mniejszej, które mogą być rozpylone w powietrzu, mogą się osadzać pod własnym ciężarem, mogą się palić lub tlić w powietrzu i mogą tworzyć mieszaniny wybuchowe z powietrzem pod ciśnieniem atmosferycznym w temperaturze otoczenia. Pyły przewodzące palny pył rezystancją elektryczną równą 10 3.m lub mniejszą. Cząstki palne cząstki stałe w tym włókna o nominalnej wielkości większej niż 500 m, które mogą być rozpylone w powietrzu i osadzać się pod własnym ciężarem. 1.6 Środki ostrożności dotyczące bezpiecznego stosowania 1. Siłowniki są wykonane z przeznaczeniem zastosowania w środowiskach z wysokim stopniem zagrożenia wybuchem gazami, oparami, mgłami lub palnym przewodzącym pyłem, w zakresie temperatur od -25 C do + 55 C lub -50 do +40 C, w zakresie ciśnienia: 0,8 do 1,1 Bara. Mogą być umieszczone max w strefie 1. Jest to ważne dla produktów przeznaczonych do pracy w środowisku: - grupy II - dla kategorii 2 - dla atmosfery G lub D - dla podgrupy B+H 2 lub C - dla klasy temperaturowej T6 (dotyczy UP 0-Ex) lub T5 (dotyczy UP 1-Ex, UP 2-Ex, UP 2.4-Ex i UP 2.5-Ex), 2. Urządzenia konstruowane są zgodnie z wymogami norm dla urządzeń elektrycznych i nieelektrycznych przystosowanych dla środowisk z niebezpieczeństwem wybuchu: - dla elektrycznej części: EN , EN , EN i EN dla nieelektrycznej części: EN , EN i EN Max. temperatura powierzchni produktu dla danej grupy T6 nie może przekroczyć temperatury +85 C a dla grupy T5 nie może przekroczyć wartości +100 C 4. Jeśli siłownik umieszczony jest w miejscu, które reguluje medium o temperaturze wyższej niż + 55 C, należy zabezpieczyć urządzenie dodatkową konstrukcją tak, aby była zachowana temperatura otoczenia max C i aby temperatura nie przenosiła się przez dodatkową konstrukcję! 5. Zaślepki przepustów stosowane są tylko do transportu i magazynowania tj. do momentu zabudowy, a następnie przepusty muszą być zabezpieczone kablami z uszczelnieniem!
7 6 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex 6. W przypadku niewykorzystania niektórych przepustów dla wprowadzenie kabla, muszą być one zgodnie z certyfikatem Ex zaślepione zatyczką, certyfikowana ATEX-em i przyklejona dla pewności odpowiednim klejem np. Loctite Temperatura na wlocie kabli może być max. 90 C. 8. UWAGA! Obudowę można zdjąć dopiero po upłynięciu 60 min. od odłączenia zasilania! Należy zastosować śruby o wytrzymałości 700 N/mm UWAGA! Potencjalnie niebezpieczne ładunki elektrostatyczne. W trakcie pracy siłownika należy zapobiegać procesom powodującym wytwarzanie ładunków elektrostatycznych, silniejszych niż powstałych w wyniku pocierania jego powierzchni. Ochrona produktu: Siłowniki UP X.X-Ex nie mają własnej ochrony obwodów zasilania silnika i grzałki przeciw zwarciu. Dlatego do obwodu zasilania siłownika musi być podłączony bezpiecznik, który służy także, jako główny wyłącznik zasilania w przypadku awarii. Typ urządzenia w zakresie podłączenia: Urządzenie jest przeznaczone do trwałego (stałego) podłączenia. 1.7 Warunki gwarancji, serwis gwarancyjny i pogwarancyjny Na siłowniki udziela się 24-miesięcznej gwarancji. Serwis gwarancyjny wykonują przeszkoleni przez firmę Regada pracownicy wykaz u autoryzowanych przedstawicieli firmy Regada, na podstawie pisemnej reklamacji wystawionej przez użytkownika siłownika. Przy reklamacji należy podać: Podstawowe parametry (typ) siłownika podany na tabliczce znamionowej (typ, numer fabryczny) Opis występującego uszkodzenia Każda nieautoryzowana naprawa grozi utratą gwarancji! Firma Regada zapewnia również serwis pogwarancyjny wszystkich produkowanych przez siebie siłowników elektrycznych Żywotność siłowników Żywotność siłownika wynosi minimalnie 6 lat. Siłowniki zastosowane w reżimie pracy zamknij-otwórz (zamykanie i otwieranie armatury) spełnia wymogi zgodnie z wymaganiami technicznymi powinien wytrzymywać minimalnie cykli roboczych (cykl Z-O-Z dla siłowników liniowych). Siłowniki stosowane w reżimie pracy regulacyjnej odpowiadają niżej podanym ilościom przepracowanych godzin, przy całkowitej ilości 1 milion załączeń: Częstotliwość załączeń max [h -1 ] [h -1 ] 500 [h -1 ] 250 [h -1 ] 125 [h -1 ] Minimalna żywotność ilość przepracowanych godzin Czas pracy netto wynosi min. 200 godzin, max godzin. Żywotność podczas pracy zależy od obciążenia i częstotliwości załączeń. Uwaga: Duża ilość załączeń nie zapewnia lepszej regulacji, więc przy ustawieniu parametrów sterowania programujemy tylko niezbędną częstotliwość załączeń wymaganych w procesie.
8 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex Warunki użytkowania Miejsce pracy i położenie robocze Siłowniki UP X.X-Ex mogą pracować na obiektach przemysłowych bez regulacji temperatury i wilgotności powietrza z ochroną (zadaszenie) przeciw bezpośredniemu działaniu warunków atmosferycznych (takich jak opady deszczu i śniegu oraz promieniami słonecznymi), z wyjątkiem wykonania morskiego, które mogą pracować bez zadaszenia w oczyszczalniach ścieków, wybranych zakładach chemicznych, w środowisku tropikalnym i obszarach przybrzeżnych. Ostrzeżenie: Przy montażu siłownika na wolnym powietrzu powinien on być zabezpieczony jakimś zadaszeniem przed bezpośrednim działaniem warunków atmosferycznych szczególnie przed promieniami słonecznymi. Siłowniki można montować w dowolnym położeniu. Standardowo montuje się je pionowo nad armaturą. Nie zaleca się montażu siłownika pod armaturą Środowisko pracy GRUPY I TYPY KLIMATÓW Zgodnie z normą IEC siłowniki elektryczne są produkowane w niżej podanych wersjach: 1. Standard - dla grupy klimatycznej wąskiej (R) + obowiązuje dla typu klimatu umiarkowanego (WT), ciepłego suchego (WDr), gorącego suchego (MWDr) i bardzo gorącego i suchego (EWDr) z klasą korozyjności atmosfery C3 lub C4 (EN ISO ) o temperaturach od -25 C do +55 C. 2. Chłodna - dla grupy klimatycznej średniej (M) obowiązuje dla typu klimatu chłodnego (CT), umiarkowanego (WT), ciepłego suchego (WDr), gorącego suchego (MWDr) o temperaturach od -40 C do +40 C. 3. Uniwersalna - dla grupy klimatycznej szerokiej (G) obowiązuje dla grupy klimatycznej zimnej (C), chłodnej (CT), umiarkowanej (WT), ciepłej suchej (WDr), gorącej suchej (MWDr), gorącej i wilgotnej (WDa) i gorąca wilgotna stała (WDaE) o temperaturach -50 C do +40 C. 4. Morska - dla grupy klimatycznej ogólnoświatowej (WW), klimatu zimnego (C), chłodnego (CT), łagodnego (WT), ciepłego suchego (WDr), gorącego suchego (MWDr), bardzo gorącego i suchego (EWDr), gorącej i wilgotnej (WDa), i gorąca wilgotna stała (WDaE) z wyjątkiem grupy bardzo chłodnej (EC) o temperaturach -50 do +55 C. oprócz tego w sensie GOST : 5. tropikalna - obowiązuje dla suchego i bardzo wilgotnego dla grupy klimatycznej umiarkowanej (WT), ciepłej suchej (WDr), gorącej suchej (MWDr), bardzo gorącej i suchej (EWDr), gorącej i wilgotnej (WDa) i gorąca wilgotna stała (WDaE) o temperaturach -25 C do +55 C. Kategoria umiejscowienia - wersja standard, chłodna, uniwersalna i tropikalna są przeznaczone do pracy w pomieszczeniach zadaszonych (kat. 2) - wersja morska jest przeznaczona do pracy na otwartych przestrzeniach (kat. 1)
9 8 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex Typ atmosfery - wersja standard, chłodna, uniwersalna i tropikalna są przeznaczone do pracy w atmosferze typu II - przemysłowa - wersja morska jest przeznaczona do pracy w atmosferze typu III - morska lub typu IV - nadmorska-przemysłowa Zgodnie z normą IEC :1993: Siłowniki UP X.X-Ex muszą wytrzymywać warunki zewnętrzne i sprawnie funkcjonować w warunkach zewnętrznych określonych, jako: - umiarkowane do gorącego z temperaturą od -25 C do +55 C...AA 7* - zimne, chłodne, lekko gorące suche z temperaturą od -50 C do +40 C...AA 8* - z wilgotność względna od 10 do 100%, z kondensacją, z maksymalną zawartością wody 0, 028 kg/kg wody w 1 kg suchego powietrza w temperaturze od -25 C do +55 C...AB 7* - z wilgotność względna od 15 do 100%, z kondensacją, z maksymalną zawartością wody 0, 036 kg/kg wody w 1 kg suchego powietrza w temperaturze od -25 C do +55 C...AB 8* - na wysokości do m n.p.m. z ciśnieniem atmosferycznym od 86 do 108 kpa...ac 1* - na działanie pryskającej wody ze wszystkich kierunków (stopień krycia IPx6)...AD 6* - z płytkim zanurzeniem (stopień krycia IP x7)....ad 7* - z silnym zapyleniem - z możliwością występowania niepalnego, nieprzewodzącego, niewybuchowego pyłu; średnia warstwa pyłu; opad pyłu większy, niż 35 ale nie więcej niż 350 mg/m 2, lub 350 do 500 mg/m 2 dziennie (wyrób o stopniu krycia IP 6x)...AE 6* - z okazyjnym lub sporadycznym poziomem korozyjnych lub zanieczyszczających substancji (okazyjne lub sporadyczne narażenie na działanie agresywnych substancji chemicznych lub zanieczyszczających w produkcji lub przy ich stosowaniu) w miejscach, gdzie są przetwarzane z małymi ilościami substancji chemicznych i mogą przypadkowo wejdą w kontakt z urządzeniami elektrycznymi...af 3* - z ciągłym narażeniem na wysoki poziom korozyjnych lub zanieczyszczających substancji chemicznych i mgły solnej w przygotowaniu do środowiska morskiego, oczyszczalni ścieków i niektórych zakładów chemicznych...af 4* - z możliwością wystąpienia wstrząsów: średnich sinusowych wibracji z częstotliwością z zakresie 10 do 150 Hz, z amplitudą posuwu 0,15 mm dla f<fp i z amplitudą przyspieszenia 19,6 m/s 2 dla f>fp; (częstotliwość przejściowa fp wynosi 57 do 62 Hz)...AH 2* - wstrząsy średnie w normalnych wydziałach przemysłowych...ag 2* - poważne niebezpieczeństwo wyrastania roślin i pleśni...ak 2* - poważne niebezpieczeństwo występowania zwierząt (owadów, ptaków itp.)...al 2* - ze szkodliwym działaniem promieniowania: wpływy szkodliwych prądów błądzących...am 2* - z natężeniem pola magnetycznego (jednokierunkowego i zmiennej częstotliwości sieciowej) do 400 A.m -1 średniego promieniowania słonecznego o natężeniu >500 i 700 W/m 2...AN 2* - wpływów średniej działalności sejsmicznej; przyspieszenie >300 Gal 600 Gal...AP 3* - z pośrednim zagrożeniem wyładowaniami atmosferycznymi...aq 2* - z silnym działaniem wiatru...ar 3, AS 3* - ze zdolnościami osób technicznie przygotowanych elektrotechników...ba 4, BA 5* - z częstym dotykaniem osób z potencjałem ziemi; osoby często dotykają części przewodzących lub osoby stoją na podkładzie przewodzącym...bc 3* - z niebezpieczeństwem wybuchu gazów palnych i par...be 3N2* * Oznaczenia zgodne z normami IEC :1993 (mod. IEC :1993).
10 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex Zasilanie i reżim pracy Napięcie zasilania: silnika V AC/DC; 230 lub 220 V AC; 3x400 lub 3x380 V AC; 120 V AC 10% sterowanie V AC/ 230 lub 220 V AC 10% Częstotliwość napięcia zasilania 50 Hz lub 60** Hz 2 % ** Prędkość przy częstotliwości 60 Hz zwiększy się 1,2 razy, a siła obniży o 0,8 razy. Reżim pracy (zgodnie z normą EN , 8): Siłowniki UP X.X-Ex są przeznaczone do zdalnego sterowania: Praca krótkotrwała, ciągła S2-10 min. Praca przerywana S4-25%, 6 do 90 cykli/h Siłowniki z regulatorem położenia przeznaczone są do automatycznej regulacji: Praca przerywana S4-25%, 90 do 1200 cykli/h Uwaga: 1. Reżim pracy zależny jest od obciążenia i częstotliwości załączeń siłownika. 2. Siłowniki UP X.X-Ex po podłączeniu z zewnętrznym regulatorem położenia i pracujące, jako regulacyjne mają maksymalną siłę znamionową 0,7 wartości maksymalnej siły siłowników pracujących w reżimie zdalnego sterowania. 1.9 Konserwowanie, pakowanie, transport i składowanie Powierzchnie niemalowane są przed pakowaniem konserwowane smarem MOGUL LV 2-3. Parametry składowania: Temperatura: -10 do +50 C Wilgotność względna powietrza: max. 80 % Siłowniki przechowywać w pomieszczeniach suchych, dobrze przewietrzanych, chroniących przed nieczystościami i szkodliwym wpływem czynników atmosferycznych oraz chemicznych. W magazynach nie mogą znajdować się gazy o działaniu korozyjnym. Siłowniki UP X.X-Ex dostarczane są w sztywnych kartonach, spełniających wymogi normy EN Wyrób pakowany w karton. Kartony można pakować na palety. Na zewnętrznej części kartonu znajduje się naklejka z danymi siłownika: - oznaczeniem wyrobu, - nazwa i typ wyrobu, - ilość sztuk, - pozostałe parametry. Firma transportowa powinna zabezpieczyć kartony podczas transportu przed przemieszczaniem się i ochroną przed zewnętrznymi wpływami warunków atmosferycznych. Transport powinien odbywać się w odpowiednich warunkach temperaturowych: - temperatura: -25 C do +70 C, (z wyjątkiem wykonań siłowników przeznaczonych do pracy w temperaturze -50 C do +45 C) - wilgotność: 5 do 100 %, z maksymalną zawartością wody kg/kg suchego powietrza - ciśnienia atmosferyczne 86 do 108 kpa Po otrzymaniu siłownika należy sprawdzić czy nie doszło do żadnych uszkodzeń podczas transportu. Siłownik przed montażem i podłączeniem powinien osiągnąć temperaturę pomieszczenia, w którym będzie instalowany. SE przechowywać w pomieszczeniach suchych, dobrze przewietrzanych, chroniących przed nieczystościami i szkodliwym wpływem czynników atmosferycznych oraz chemicznych w temperaturze otoczenia C i wilgotności względnej powietrza max. 80%, w wykonaniu specjalnym w temperaturze 50 C do +40 C.
11 10 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex Niedopuszczalne jest przechowywanie siłownika na zewnątrz lub w miejscach narażonych na bezpośrednie działanie warunków atmosferycznych! Wszelkie uszkodzenia powierzchni zewnętrznej siłownika należy natychmiast usunąć - aby zapobiec uszkodzeniu w wyniku korozji. Przy składowaniu wyrobu dłużej niż rok, należy przed montażem skontrolować smar w siłowniku. Siłowniki przechowywane dłużej powinny być również zabezpieczone przed wpływem warunków atmosferycznych.. Po instalacji siłownika na wolnym powietrzu, w wilgotnych pomieszczeniach lub pomieszczeniach ze zmienną temperaturą należy koniecznie podłączyć grzałkę w siłowniku. Zapobiega to skraplaniu się wody pod obudową siłownika zabezpieczając jego części elektryczne przed skapującą wodą, zwiększając żywotność siłownika. Przed oddaniem siłownika do eksploatacji usunąć nadmiar smaru konserwacyjnego Opis wyrobu i opakowania - recykling Wyrób został wyprodukowany materiałów, które można poddać recyklingowi - metalowych(stal, aluminium, mosiądz, brąz, miedź), plastikowych (PP, PA, PC) i wyrobów z gumy. Karton i wyrób po zakończeniu jego żywotności można rozebrać i wszystkie jego części dostarczyć do punktów zajmujących się zbirem surowców wtórnych. Wyrób i jego opakowanie nie są źródłem zanieczyszczenia środowiska i nie zawierają odpadów niebezpiecznych.
12 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex Opis, funkcje i parametry techniczne 2.1 Opis i funkcje Siłowniki UP X.X-Ex mają kompaktową konstrukcję z nielicznymi dodatkowymi modułami. Składają się z dwóch podstawowych zespołów. Część siłową tworzy kołnierz z członem przyłączeniowym do armatury i przekładnią ułożoną w dolnej części korpusu. Po przeciwnej stronie znajdują się mechanizmy napędowe części jednostki sterującej. Część sterująca (rys. 1, 1a, 1b) znajduje się na płycie sterowania (1), która zawiera: silnik elektryczny (2) (jednofazowy z kondensatorem) jednostkę siłową (5) sterowaną ruchem osiowym śruby napędowej jednostkę położeniowo-sygnalizacyjną (3) z nadajnikiem położenia (6) - potencjometrycznym, pojemnościowym lub elektronicznym (7) i mechanicznym wskaźnikiem położenia (4) grzałka z wyłącznikiem termicznym (8) moduł elektroniki (9) podłączenie elektryczne na listwę zaciskową (10) umieszczoną w części sterującej poprzez przepusty kablowe w wersji Ex d Pozostałe wyposażenie: Sterowanie ręczne tworzy go kółko ręczne z pływającym ślimakiem Rys. 1

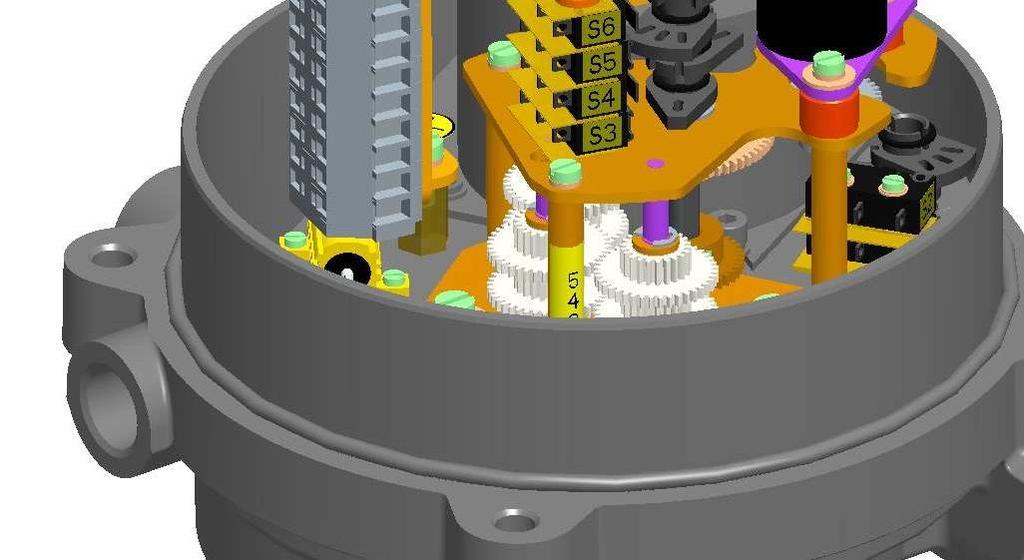

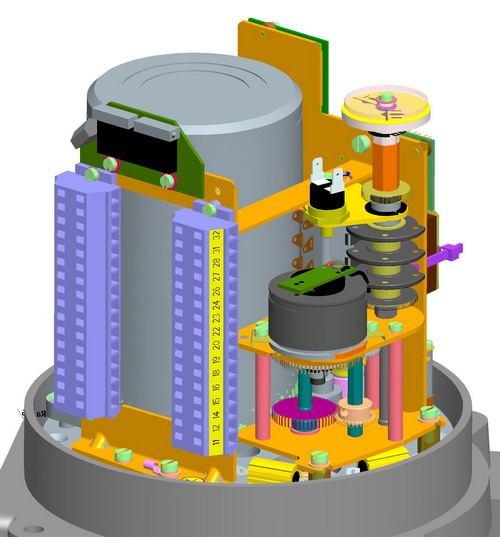

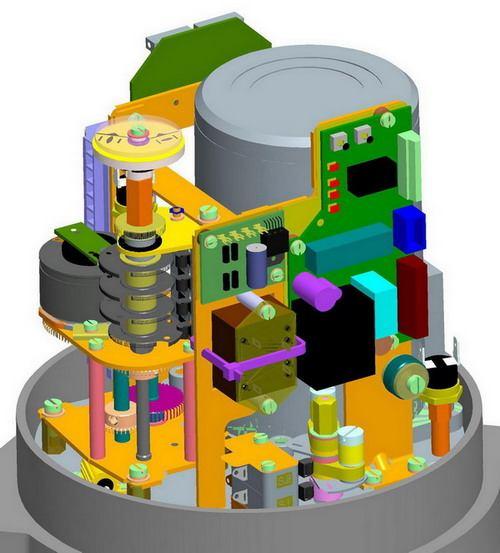

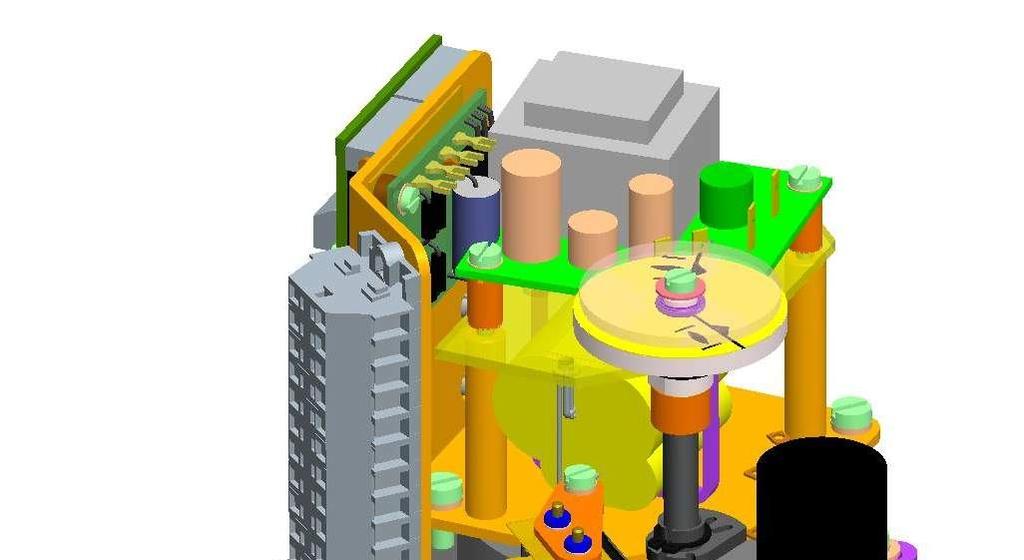

13 12 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex 9 5 Rys. 1a Rys. 1b
14 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex Parametry techniczne Podstawowe parametry siłowników podane są w tabeli nr 1. Tabela nr 1: Podstawowe parametry techniczne Typ/ Numer typu Czas przestawienia 2) Kąt roboczy Maksymalny moment obciążenia Moment wyłączający 10 [%] Waga Napięcie zasilania Silnik elektryczny 1) Parametry moc obroty prąd Pojemność kon. [s/90 ] [ o ] [Nm] [Nm] [kg] [V] [W] [1/min] [A] [μf/v AC] Hz 60Hz 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz 5 6,5 7,5 UP 0-Ex Numer typu 335 UP 1-Ex Numer typu ,5 7, ,5 7,5 6, , ,5 18, ,5 7,5 6, , ,5 18, , 90, 120, 160, Jednofazowe trójfazowe Jednofazowe Jednofazowe - prąd stały trójfazowe 230 (220) lub Hz 3x400 (3x380) 50/60Hz 230 (220) 7,5 lub 8,5 13, ,135 lub 1,35 0,82/500 lub 82/63 14, ,27 3,3/250 6,2 lub 7, lub lub lub lub (1250) 0,03 0,09 lub 0,105 0,075 lub 0,085 0,39 5/ Hz ,67 9,0 24 AC/DC ,1-3x400 (3x380) ,
15 14 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex Typ/ Numer typu Czas przestawienia 2) Kąt roboczy Maksymalny moment obciążenia Moment wyłączający 10 [%] Waga Napięcie zasilania Silnik elektryczny 1) Parametry moc obroty prąd Pojemność kon. UP 2-Ex Numer typu 337 [s/90 ] [ o ] [Nm] [Nm] [kg] [V] [W] [1/min] [A] [μf/v AC] 50Hz 60Hz ,0 8/ (220) ,7 7/ ,5/043 7/400/5/ ,0 8/ Hz ,1 16/ ,71 20/ AC/DC ,9 - UP 2.4-Ex Numer typu 338 UP 2.5-Ex Numer typu , 90, 120, 160, jednofazowe Jednofazowe - prąd stały x ,6-20 (3x380) , ,0 8/ (220) ,7 7/ ,0 8/ Hz ,71 16/ trójfazowe jednofazowe Jednofazowe - prąd stały 24 AC/DC , x ,6-80 (3x380) , ,0 8/ (220) ,7 7/ ,0 8/ Hz ,71 16/ trójfazowe jednofazowe Jednofazowe - prąd stały AC/DC , x , (3x380) , trójfazowe
16 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex 15 1) Wyłączniki półprzewodnikowe dla różnego charakteru obciążenia precyzuje norma EN ) Odchyłki prędkości przestawienia: ±10% przy 230 V (lub 3x400 V) AC Pozostałe parametry techniczne: Stopień krycia siłownika:... IP 66/IP 67 (EN ) Odporność mechaniczna: Wibracje sinusoidalne z częstotliwością w zakresie Hz z amplitudą posuwu... 0,15 mm dla f f p... z amplitudą przyspieszenia 19,6 m/s 2 dla f f p... (częstotliwość przejściowa f p w zakresie Hz) odporność na wstrząsy z przyspieszeniem 5 m.s -2 samohamowność:...samohamowny Ochrona silnika elektrycznego:... wyłącznik termiczny, z wyjątkiem UP 0-Ex Hamowanie siłownika:... hamulec Luz wału wyjściowego:... max. 1,5 (przy 5% obciążeniu wartością maksymalnego momentu) Sterowanie elektryczne: Siłowniki są sterowane napięciem zasilania lub wejściowym zunifikowanym sygnałem sterującym. Ustawienie wyłączników położeniowych: Położenia krańcowe są nastawiane z dokładnością... skok roboczy ± 3% z max. zamówionego kąta Wyłączniki sygnalizacyjne (S5, S6) są ustawione przed położeniami krańcowymi. Histerez wyłączników położeniowych... max. 2,5% z max. zamówionego kąta Ustawienie wyłączników momentowych: Moment wyłączający, jeśli nie jest wyspecyfikowany w zamówieniu, jest ustawiony na maksymalną wartość wybranego zakresu z tolerancją ±10 %. W siłownikach UP 0-Ex nie ma możliwości ustawiania momentu wyłączającego! Wyłączniki (S1, S2, S3, S4, S5, S6): UP 0-Ex: Typ DB 6 ze srebrzonymi kontaktami wykonanie standardowe: VAC, od 20 ma do 2 A; cos = 0.6; 24 V i 48 VDC, od 20 mа do 1 A; T=L/R=3 msek. - minimalne napięcie wyłączające: 20V; czas zadziałania: max. 20 ms - rezystancja izolacji: 50 M Typ DB 3 z pozłacanymi (dotyczy wyłączników S5,S6 lub po uzgodnieniu dla S3, S4): - max. 250 VAC; od 1 mа do 0,1 (0,05)А; 24 V i 48 VDC, od 1 mа do 0,1 А; T=L/R=3 msek. UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex: Typ D38 - ze srebrzonymi kontaktami wykonanie standardowe: V(AC); 50/60 Hz; 16(4) A; cos =0,6 lub 24 V(DC); T=L/R=3ms; minimalny prąd 100mA Typ D41 - z pozłacanymi kontaktami (niemożliwe dla S1, S2 w wersji ze stycznikami rewersyjnymi): - max. 250 VAC; 0,1 (0,05) A 0,1 / 24 VDC; T=L/R=3ms - minimalny prąd 5mA Przekaźniki momentowe wyłącznika S1, S2 (ReS11, ReS12): - Typ RT V AC, 8A; 24V DC, 8A; max. moc przełączania AC 2000VA Grzałka (E1) - Rezystor grzewczy napięcie zasilania: zgodne z napięciem zasilania silnika (24V, max. 250 VAC); UP 0-Ex: Moc grzałki... ok. 10 W/55 C Włączanie grzałki... termostatem UP 1-Ex: Moc grzałki... ok. 20 W/55 C Włączanie grzałki... termostatem UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex: Moc grzałki... ok. 40 W/55 C Włączanie grzałki... termostatem
17 16 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex Termostat grzałki (F2) Napięcie zasilania:... zgodne z napięciem zasilania silnika (max. 250 VAC, 5 A) Temperatura włączenia: +20 C 3 K Temperatura włączenia: +30 C 4 K Sterowanie ręczne: - kołem ręcznym po odblokowaniu śruby (z wyjątkiem UP 0-Ex). Obracaniem koła ręcznego zgodnie z ruchem wskazówek zegara powoduje zamykanie siłownika (z wyjątkiem UP 0-Ex). Nadajniki położenia Potencjometryczny RP 19: Wartość rezystancji - pojedynczy B ; Wartość rezystancji - podwójny B2... 2x100; 2x2 000 Żywotność nadajnika cykli Obciążalność... 0,5 W przy 40 C, (0 W/125 C) Prąd obciążenia ślizgacza... max.35 ma Maksymalne napięcie zasilania... PxR V DC/AC Odchyłka liniowości nadajnika... 2,5 [%] 1) Histereza nadajnika... max. 2,5 [%] 1) Wartość rezystancji w położeniach krańcowych: O... 93%, Z... 5% Potencjometryczny PL 240: Wartość rezystancji - pojedynczy B k 20% Żywotność nadajnika cykli Prąd obciążenia ślizgacza... max.10 ma Maksymalne napięcie zasilania V Odchyłka liniowości nadajnika... 2,5 [%] 1) Histereza nadajnika... max. 2,5 [%] 1) Wartość rezystancji w położeniach krańcowych:... O... 93%, Z... 5% Nadajnik pojemnościowy (B3) bezstykowy, żywotność 10 8 cykli Podłączenie 2-przewodowe z zasilaczem lub bez zasilacza Sygnał prądowy 4 20 ma (DC) otrzymujemy z pojemnościowego nadajnika pojemnościowego, zasilanego z wewnętrznego lub zewnętrznego zasilacza. Elektronika nadajnika jest zabezpieczona przeciw przypadkowemu przepięciu lub przeciążeniu. Nadajnik jest galwanicznie izolowany, więc do jednego zasilacza zewnętrznego można zastosować do zasilania większej ilości nadajników. Napięcie zasilania w wersji z wbudowanym zasilaczem... 24V DC Napięcie zasilania V DC Tętnienie napięcia zasilania...max. 5% Maksymalna moc zasilania... 0,6 W Rezystancja obciążenia Rezystor obciążający może być jednostronnie uziemiony. Wpływ rezystancji obciążenia na prąd wyjściowy...0,02%/100 Wpływ temperatury na prąd wyjściowy %/1V Zależność od temperatury %/10 C Wartość sygnału wyjściowego w położeniach krańcowych:... "O ma (zaciski 81,82)... "Z... 4 ma (zaciski 81,82) Tolerancja wartości sygnału wyjściowego..."z +0,2 ma..."o ±0,1 ma DCPT2 prądowy nadajnik położenia (B3) - 2-przewodowe podłączenie bez zasilacza lub z zabudowanym zasilaczem Sygnał prądowy ma (DC) lub (20 4 ma) Zasada działania... bezdotykowy, magnetyczny Minimalny obrót nadajnika... 0,352 Rezystancja obciążenia
18 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex 17 Skok roboczy % z całkowitego skoku na danym stopniu Nieliniowość... max. 1% Nieliniowość z przewodami... max. 2,5% Napięcie zasilania w wersji bez zasilacza V DC, max.42 ma Napięcie zasilania w wersji z zasilaczem V DC Max. odchyłka napięcia zasilania... 5% Temperatura robocza C Tolerancja wartości sygnału wyjściowego... Z +0,2 ma O 0,1 ma Odchyłka liniowości nadajnika... 2,5 % 1) Histereza...max. 2,5 % 1) Zgłaszanie błędów... za pomocą migającej diody LED Elektroniczny nadajnik położenia (EPV) przetwornik R/I (B3) -2 lub 3-przewodowe podłączenie (bez zasilacza lub z zasilaczem) Sygnał wyjściowy dla 2-przewodowego podłączenia ma (DC) Sygnał wyjściowy dla 3-przewodowego podłączenia ma (DC) ma (DC) ma (DC) V (DC) tylko dla UP 0-Ex Napięcie zasilania dla 2-przewodowego podłączenia bez zasilacza V DC Napięcie zasilania dla 2- przewodowego podłączenia z zasilaczem V DC 1,5% Rezystancja obciążenia dla 2-przewodowego podłączenia... max. RL=(Un-9V)/0,02A [ ]... (U n napięcie zasilania [V]) Napięcie zasilania dla 3-przewodowego podłączenia... 24V DC 20 %(dla UL 0-Ex), 1,5 % (dla UL 1,2-Ex) Rezystancja obciążenia dla 3-przewodowego podłączenia dla UP 1,2-Ex... max. 3 k Rezystancja obciążenia dla 3-przewodowego podłączenia 0-5mA dla UP 0-Ex... max. 3 k Rezystancja obciążenia dla 3-przewodowego podłączenia 0-20mA dla UP 0-Ex... max. 750 Rezystancja obciążenia dla 3-przewodowego podłączenia 0-10 V dla UP 0-Ex... min. 10 k Zależność od temperatury... max. 0,020 ma/10 C Wartość sygnału WY w położeniach krańcowych na zaciskach 81,82... O ma (5 ma, 10 V)... Z... 0 ma (4 ma, 0 V) Tolerancja wartości sygnału wyjściowego... Z +1,5 % 1) O 1,5 % 1) Odchyłka liniowości nadajnika... 2,5 % 1) Histereza... max. 2,5 % 1) 1) - z wartości znamionowej nadajnika w stosunku do wartości wyjściowej Smarowanie: - patrz rozdział 5 - Obsługa i konserwacja Podłączenie mechaniczne kołnierzowe (ISO 5211) Główne wymiary przyłączy podane są na rysunkach wymiarowych Podłączenie elektryczne Na listwę zaciskową (X) dla UP 0-Ex - max. 24 samozaciskowe zaciski przewodem o przekroju od 0,08 do 1,5 mm 2; Na listwę zaciskową (X) dla UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex - max. 32 samozaciskowe zaciski przewodem o przekroju od 0,08 do 2,5 mm 2; Dla przewodów nieekranowanych standard (temperatura na wlocie kabli może być max. 90 C) UP 0-Ex: 1 przepust kablowy - 1xM16x1,5 (ød = 3,2 7,0 mm); 1 przepust kablowy - 1xM16x1,5 (ød = 5,0 10,0 mm); 1 przepust kablowy - 1xM16x1,5 (ød = 5,0 10,0 mm);
19 18 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex: 1 przepust kablowy - M20x1,5 (ød = 3,2 8,7 mm); 1 przepust kablowy - M20x1,5 (ød = 6,1 11,7 mm); 1 przepust kablowy - M20x1,5 (ød = 6,5 14,0 mm); Dla przewodów ekranowanych na indywidualne zamówienie: UP 0-Ex (z rozszerzeniem M16/M20), UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex: 1 przepust kablowy - M20x1,5 (ød = 3,1 8,6 / ød 1 = 6,1 13,4 mm); 1 przepust kablowy - M20x1,5 (ød = 6,1 11,6 / ød 1 = 9,5 15,9 mm); 1 przepust kablowy - M20x1,5 (ød = 6,5 13,9 / ød 1 = 12,5 20,9 mm); ød = średnica przewodu ød 1 = średnica zewnętrzna przewodu z ekranem Długość odizolowania przewodów do samozaciskowej listwy powinna wynosić 8 9mm. Tabela nr 2: Przypisywanie średnicy przewodu do przepustu kablowego CMP / Stahl Pflitch / Peppers Hawke 1) Wersja Gwint Typ przewodu Wewnętrzna / Uszczelnienie przewodu 1) zewnętrzna średnica Nieekranowany Ekranowany przewodu X-20S/16-A2F- M16 M16x1,5 3,2-7,0 lub 5,0-10,0 X-20S/16-A2F- M20 3,2-8,7 / - x b) X-20S-A2F- M20 6,1-11,7 / - X-20-A2F- M20 6,5-14,0 / - M20x1,5 X-20S/16-T3CDS-M20 3,1-8,6 / 6,1-13,4 X-20S- T3CDS-M20 x b) 6,1-11,6 / 9,5-15,9 X-20- T3CDS-M20 6,5-13,9 / 12,5-20,9 X-16s-PXSS2K- M16 3,2-8,7 M16x1,5 X-16-PXSS2K- M16 6,1-11,7 X-20s/16-PXSS2K - M20 x b) 3,2-8,7 X-20s-PXSS2K - M20 M20x1,5 6,1-11,7 X-20-PXSS2K - M20 6,5-14,0 X-16s-PX2K-M16 3,1 8,7 / 6,1-11,5 M16x1,5 X-16-PX2K-M16 6,5-14,0 / 12,5-20,9 X-20s/16-PX2K-M20 x a) 3,1-8,6 / 6,1-13,4 X-20s-PX2K-M20 6,1-11,6 / 9,5-15,9 X-20-PX2K-M20 6,5-13,9 / 12,5-20, CR.exd / CR **** 16 3,4 8,4 / 9,0-13, CR.exd / CR **** 20S x b) 7,2-11,7 / 12,9-16, CR.exd / CR **** 20 9,4-14,0 / 15,5-21, d13CRCexd / CR-C *** 16 9,0-11,7 / 9,0-13, d16CRCexd / CR-C *** 20S x a) 10,4-11,7 / 11,5-16, d21CRCexd / CR-C *** 20 M20x1,5 12,5-14,0 / 15,5-21,1 ICG 623/Os/M20 3,0-8,0 / - ICG 623/O/M20 x a) 7,5-11,9 / - ICG 623/A/M20 11,0-14,3 / - 501/453/Os/ M / 5, /453/O/ M20 b) 7,5-11,9 / 9, /453/A/ M ,3 / 12,5-205 x ICG 653/UNIV/Os/M20 8,9 / 5,5-12,0 ICG 653/UNIV/O/M20 a) 8,9 / 9,5-16 ICG 653/UNIV/A/M20 11 / 12,5-20,5 Uszczelnienie przewodu: a) Przepust zaporowy typ przepustów z masą utwardzającą b) Uszczelnienie żył kabli odpowiednią masą uszczelniającą patrz rozdział Podłączenie przewodów zasilających Uwaga: Odporność termiczna izolacji przewodów musi wynosić minimalnie +90 C.
20 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex 19 Tabela nr 3: Tabela przekroju przewodów (mm 2 AWG) Tabela przekroju przewodów (mm 2 AWG) Przekrój przewodu mm 2 AWG 0, ,2 24 0, ,5 20 0, ,5 16 2,5 14 Zacisk ochronny: - dla bezpiecznego użytkowania siłownika konieczne jest podłączenie zewnętrznych i wewnętrznych zacisków uziemienia. Lokalizacja zewnętrznych i wewnętrznych zacisków ochronnych pokazane jest na rys.1c i rys.1d. - do zasilania musi być podłączony włącznik awaryjny. Należy go umieścić jak najbliżej urządzenia, oznaczonym i łatwo dostępnym dla obsługi, żeby można było szybko odłączyć zasilanie siłownika. - Zewnętrzne i wewnętrzne zaciski, są współzależne i oznaczone znakiem ochronnym uziemienia Zabezpieczenie elektryczne - bezpieczniki Dla ochrony siłownika zaleca się stosowanie bezpieczników. Tabela nr 4: Wartości i charakterystyka bezpieczników Typ Kod zamówienia Napięcie Częstotliwość (Hz) Silnik Moc (W) max. prąd (A) Wartość bezpiecznika F3 UP 0-Ex 335 UP 1-Ex 336 UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex X-0XXXX/YY 230 VAC 50 0,22 T 0,500 A / 250 V 335.X-LXXXX/YY 220 VAC 13,8/ X-3XXXX/YY 24 VAC 50/60 2,2 T 3,15 A / 250 V 336.X-0XXXX/YY 230 VAC 50 40/90 0,8 T 1,6 A / 250 V 336.X-LXXXX/YY 220 VAC 336.X-9XXXX/YY 336.X-MXXXX/YY 337.X-0XXXX/YY 337.X-LXXXX/YY 337.X-0XXXX/YY 337.X-LXXXX/YY 337.X-9XXXX/YY 337.X-2XXXX/YY 337.X-MXXXX/YY 337.X-NXXXX/YY 337.X-0XXXX/YY 337.X-LXXXX/YY 337.X-9XXXX/YY 337.X-2XXXX/YY 337.X-MXXXX/YY 337.X-NXXXX/YY 3x400 VAC 3x380 VAC 230 VAC 220 VAC 230 VAC 220 VAC 3x400 VAC 3x380 VAC 230 VAC 220 VAC 3x400 VAC 3x380 VAC 50 73/110 0,42 T 0,8 A / 250 V 50 20/75 0,45 T 1 A / 250 V 50 60/120 0,86 T 1,6 A / 250 V 50 90/150 0,56 T 1,0 A / 250 V /228 1,3 T 1,6 A / 250 V /300 0,82 T 1,6 A / 250 V

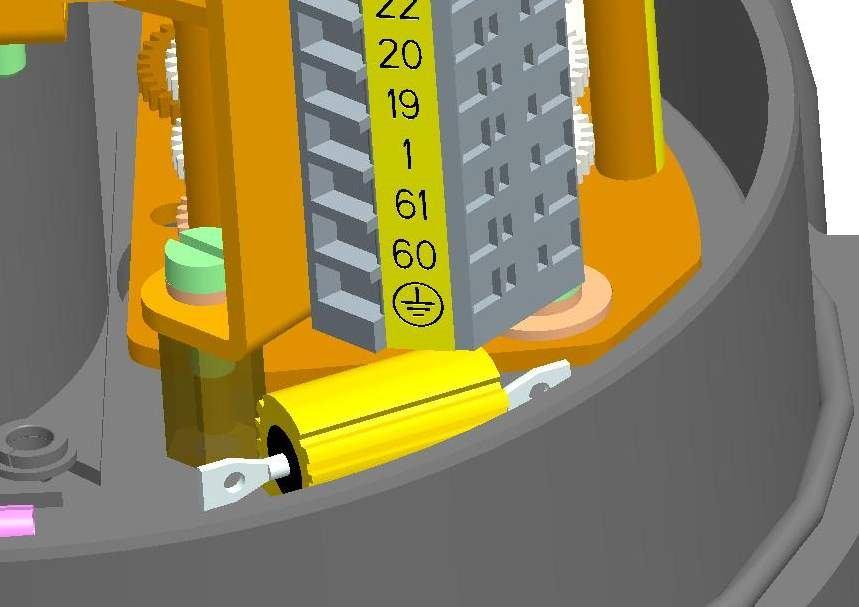

21 20 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex Podłączenie elektryczne: - według schematów podłączenia, wklejonych pod pokrywę siłownika. ZEWNĘTRZNY ZACISK OCHRONNY UZIEMIENIA rys. 1c WEWNĘTRZNY ZACISK OCHRONNY UZIEMIENIA Rys. 1d
22 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex Montaż i demontaż siłownika Uwaga: Ponownie należy sprawdzić czy miejsce montażu odpowiada warunkom przedstawionym w rozdziale Warunki użytkowania. Jeśli warunki są inne należy skontaktować się z producentem. Przed rozpoczęciem montażu siłownika na armaturze: Sprawdzić czy siłownik w czasie magazynowania, transportu nie został uszkodzony. Sprawdzić czy są zgodnie z tabliczką znamionową parametry przyłączeniowe siłownika i armatury, na której siłownik ma być zamontowany. W przypadku niezgodności, wykonać regulację zgodnie z rozdziałem Ustawianie 3.1 Montaż Siłownik jest dostarczony do odbiorcy z ustawionymi parametrami podanymi na tabliczce znamionowej. Przed montażem należy zamocować koło sterowania ręcznego Podłączenie mechaniczne w wersji z przyłączem kołnierzowym Powierzchnie kontaktowe siłownika i armatury/przekładni dokładnie oczyścić Gniazdo siłownika i wał armatury delikatnie nasmarować smarem nie zawierającym kwasów Siłownik i armaturę przestawić w jednakowe położenie np. na zamknięcie Nałożyć siłownik na wał armatury Za pomocą koła sterowania ręcznego ustawić zgodnie otwory w siłowniku i armaturze. Tak ułożony siłownik przykręcić 4 śrubami z podkładką sprężynową metodą na krzyż Zmiana kołnierza przyłączeniowego z F05 na F07 (dotyczy siłownika UP 1-Ex): Wysunąć wkładkę (rys. 1e) (1) i rurkę ogranicznika (2) z koła (5). Za pomocą klucza imbusowego 6 mm odkręcić cztery śruby (3) i zdjąć kołnierz (4). Wsunąć wkładkę (1) z powrotem do koła (5) na ogranicznik do krążka (6) rys. 1e 4 rys. 1f Ostrzeżenie! Połączenie siłownika z armaturą wykonać delikatnie, żeby nie uszkodzić przekładni w siłowniku! Za pomocą koła ręcznego ustawić siłownik tak, aby otwory w kołnierzu armatury i siłownika pokryły się; Sprawdzić czy płaszczyzna kołnierza siłownika i armatury dokładnie do siebie przylegają. Przyłącza skręcić czterema śrubami (minimalna wytrzymałość mechaniczna śrub 8G) i za kontrować Po zakończeniu montażu dokonać poprawności montażu obracając kółkiem ręcznym.
23 22 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex Przygotowanie przewodów elektrycznych do podłączenia Zapewnienie przeciwwybuchowości - szczelności (uszczelnienie przewodów): Przepusty kablowe muszą spełniać wymogi normy EN cz dla bezpośredniego dostępu do zapewnienia przeciwwybuchowości w strefie IIB+H 2 lub IIC. Gwint przepustów dla pewności przyklejamy klejem np. Loctite 243. Użytkownik jest zobowiązany przy podłączaniu siłownika zapewnić jego przeciwwybuchowość odpowiednim podłączeniem i uszczelnieniem przepustów za pomocą specjalnego uszczelniacza (np. MC35/K21 - Camattini) i krążków uszczelniających. Temperatura na wlocie kabli może być max. 90 C. Przy uszczelnianiu postępować następująco: 1) Na odpowiedniej długości przewodu zdjąć izolacje minimalna długość 20 mm. 2) Do każdej żyły przewodu na odizolowany koniec nanosimy uszczelniacz silikonowy, który uszczelni nam każdą żyłę w przewodzie osobno. Krążek uszczelniający nakładamy na przewód. 3) Na żyły przewodu nalewamy wcześniej przygotowany zgodnie z jego instrukcją uszczelniacz. 4) Po zastygnięciu uszczelniacza (ok. 24 godz.) przewody należy oczyścić. Rozkręcamy przepust kablowy na siłowniku, zdejmując nakrętkę, uszczelką gumową i nawlekamy na przewody przyłączeniowe. 5) Podłączamy przewody na listwę zaciskową. Następnie dokręcamy szczelnie przepust kablowy. Przy wymianie lub naprawie nie obcinamy przewodów, tylko wyjmujemy z przepustu kablowego. Uszczelnienie wnętrza przewodu: Żyła przewodu Uszczelniacz (np. MC 35/K2 I - Camattini) Krążek uszczelniający Przewód rys. 1g Podłączenie elektryczne i kontrola funkcji Następną czynnością po podłączeniu siłownika z armaturą jest podłączenie elektryczne siłownika do zasilania i systemu sterowania. 1. Postępować zgodnie z instrukcjami bezpieczeństwa! 2. Przy podłączaniu instalacji elektrycznej konieczne jest przestrzeganie przepisów bezpieczeństwa i stosowanie atestowanych przewodów elektrycznych, których odporność termiczna izolacji musi wynosić, co najmniej +90 C. 3. Przewody do listwy zaciskowej siłownika muszą być doprowadzone przez przepusty kablowe! 4. Przed podłączeniem siłownika należy najpierw podłączyć wewnętrzny i zewnętrzny zacisk ochronny uziemienia. 5. Kable zasilające muszą być przymocowane do stałej konstrukcji najdalej 150 mm od przepustów najlepiej przed przepustem zrobić pętlę przewodów skierowaną do dołu, zabezpiecza to przed dostawaniem się wody po kablu do wnętrza siłownika. 6. Wyłączanie momentowe nie jest wyposażone w mechanizm blokowania urządzenie (z wyjątkiem UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex).
24 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex 23 Podłączenie na listwę zaciskową: Przed podłączaniem zdjąć obudowę górną siłownika, sprawdzić poprawność parametrów napięcia zasilania, pobór prądu, napięcie, częstotliwość itp. z parametrami podanymi na tabliczce znamionowej silnika elektrycznego. Podłączenie elektryczne: Podłączenie robimy zgodnie ze schematem elektrycznym wklejonym pod obudowę górną siłownika. Podłączenie wykonuje się przez przepusty kablowe, patrz rozdział nr Po podłączeniu elektrycznym i ustawieniu parametrów pracy zamontować obudowę górną siłownika, dobrze dokręcić metodą na krzyż i dokręcić przepusty kablowe zapewniając w ten sposób szczelność siłownika. Uwagi: 1. Do podłączenia wejściowych sygnałów sterujących i sygnałów wyjściowych należy zastosować przewody ekranowane (Galvanised Steel Wire Braid Ξ GSWB), np. kabel typu Bruflex HSLCH, 4x0,5 (firmy Bruns Kabel). 2. Siłowniki posiadają przepusty kablowe, które w przypadku szczelnego nałożenia na przewody umożliwiają zabezpieczenie krycia nawet IP 68. W celu pożądanego stopnia krycia należy zastosować krążki uszczelniające według rozmiaru kabla i właściwej odporności termicznej. 3. Przy skręcaniu przepustów, sprawdzić dopuszczalne luzy, aby nie doprowadzić do uszkodzenia lub deformacji elementu uszczelniającego przepustu. Dochodzące kable muszą być zamocowane do stabilnej konstrukcji w odległości mniejszej niż 150 mm od przepustów. 4. Powierzchnie obudowy muszą być czyste przed ponownym montażem. 5. Rewersacja SE jest gwarantowana, jeśli opóźnienie pomiędzy wyłączeniem i załączeniem napięcia dla ruchu wału wyjściowego w przeciwnym kierunku wynosi minimum 50 ms. 6. Opóźnienie po wyłączeniu tj. czas reakcji wyłączników, podczas kiedy silnik jest bez napięcia może być max. 20 ms. Uwagi: 1. Zasilanie siłownika i urządzenia ochronne i zabezpieczające mogą wykonywać tylko pracownicy o odpowiednich kwalifikacjach i muszą zapewnić, że odpowiednie standardy i przewodów, w sposób określony w niniejszej 2. Po podłączeniu przewodów sterujących należy wykonać kontrolę wszystkich zacisków, czy przewody są dobrze przymocowane do zacisków. 3. Przy podłączaniu przewodów aluminiowych dokładnie oczyścić końcówki i posmarować neutralną wazeliną zapobiegającą przed utlenianiem się końcówek przewodów. Po podłączeniu elektrycznym należy wykonać funkcję kontrolną i przestawić siłownik w międzypołożenie i sprawdzić czy wał wyjściowy obraca się w prawidłowym kierunku. Możemy to sprawdzić podając sygnał w odpowiednim kierunku i izolowanym wkrętakiem naciskamy na dźwignię mikrowyłącznika momentowego lub położeniowego w wybranym kierunku, wtedy przy prawidłowym podłączeniu siłownik powinien się zatrzymać. Podobnie sprawdzić działanie wszystkich wyłączników S1 S4. Jeśli działanie siłownika jest nieprawidłowe, należy sprawdzić podłączenie wyłączników zgodnie ze schematem elektrycznym i poprawić podłączenie. Następnie sprawdzić działanie ponownie. W siłownikach z zasilaniem 3-fazowym kierunek obrotów silnika elektrycznego zmieniamy zamieniając kolejność faz na zaciskach U, V, W. Następnie powtórzyć kontrolę. Ważne uwagi! 1) Podczas montażu, naprawy i konserwacji siłownika odłączyć napięcie zasilania, aby zapobiec porażeniu prądem elektrycznym lub doznać mechanicznego urazu obracającymi się częściami siłownika! 2) Przy rewersacji pracy siłownika z silnikiem jednofazowym niedopuszczalne jest pojawienie się fazy na obu biegunach kondensatora rozruchowego. Może wtedy dojść do rozładowania kondensatora przez kontakty wyłączników siłowych powodując ich zlepienie.
25 24 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex Po podłączeniu siłownika należy sprawdzić jego współdziałanie z obwodem sterującym. Szczególnie upewnić się czy siłownik uruchamia się prawidłowo i czy jest wyłączany przez odpowiedni wyłącznik momentowy/położeniowy. Jeśli tak nie jest, należy natychmiast wyłączyć zasilanie siłownika, aby zapobiec uszkodzeniu silnika elektrycznego i sprawdzić jeszcze raz podłączenie elektryczne siłownika. Po połączeniu elektrycznym wykonywać funkcje kontrolne: Sprawdzić działanie wyłączników położeniowych i momentowych S1 S4, a w razie potrzeby poprawić Armaturę przestawić ręcznie w położenie pośrednie. Doprowadzić napięcie zasilania dla ruchu siłownika w kierunku "O i obserwować kierunek obrotu trzpienia wału wyjściowego na płycie sterowniczej siłownika. Przy poprawnym podłączeniu wał powinien obracać się w przeciwnym kierunku niż wskazówki zegara. Jeśli działanie siłownika jest nieprawidłowe, należy sprawdzić podłączenie wyłączników zgodnie ze schematem elektrycznym i poprawić podłączenie. W przypadku zasilania 3-fazowego zamieniamy kolejność faz na listwie zaciskowej L1 i L3. Następnie sprawdzić działanie ponownie. Jeśli którykolwiek z funkcji jest nieprawidłowa, należy sprawdzić podłączenie zgodnie ze schematem podłączenia. 3.2 Demontaż Przed demontażem SE należy odłączyć zasilanie! Odłączyć zasilanie SE. Odłączyć przewody z listew zaciskowych i wysunąć z przepustów kablowych. Wykręcić śruby z przyłącza siłownika i oddzielić go od armatury. Przy wysyłce do naprawy odpowiednio zabezpieczyć siłownik przed uszkodzeniem. 4. Ustawianie/programowanie Siłowniki z zakładu produkcyjnego są ustawione zgodnie z zamówieniem, a parametry podane są na tabliczce znamionowej umiejscowionej z boku napędu. Ustawianie należy prowadzić na serwonapędzie zamontowanym na armaturze według parametrów wyspecyfikowanych w tabelce specyfikacyjnej. Rozmieszczenie elementów regulacyjnych płyty sterowniczej pokazuje rys.1. W tym rozdziale opisujemy jak samemu ustawić siłowniki na parametry podane w zamówieniu, gdyby przypadkowo doszło rozregulowania tych parametrów. Określeniu kierunku ruchu: Praca w kierunku zamyka wał wyjściowy obraca się w kierunku zgodnym z ruchem wskazówek zegara, patrząc na siłownik od góry. 4.1 Ustawienie jednostki momentowej Fabrycznie wyłączniki momentowe S1 ("Otwiera") i S2 ("Zamyka") ustawione są zgodnie z zamówieniem z tolerancją ±10 %. Jeśli moment nie jest określony w zamówieniu, siłownik ustawiony jest na maksymalną wartość. Przestawienie jednostki momentowej w siłownika UP 0-Ex nie jest możliwe we własnym zakresie!

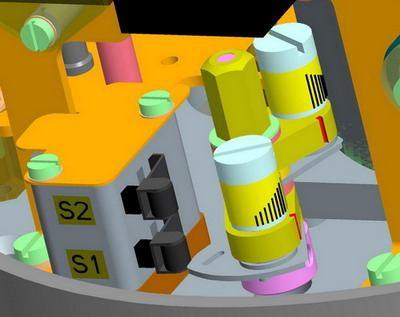

26 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex 25 Ustawienie i przestawienie jednostki momentowej w siłowniku UP 1-Ex na inną wartość, możliwe jest przy pomocy śrub regulacyjnych pokazanych na rys. 2. Moment siłownika można tylko obniżyć, obracając śruby wyskalowane wg znacznika na ramieniu jednostki momentowej. Ustawienie na najdłuższą kreskę, oznacza ustawienie momentu wyłączającego na maksymalną wartość. Ustawienie na krótszą kreskę, oznacza obniżenie momentu wyłączającego. ŚUBA DO USTAWIANIA WYŁĄCZNIKA MOMENT. S2 ŚUBA DO USTAWIANIA WYŁĄCZNIKA MOMENT. S1 Rys.2 Ustawienie i przestawienie jednostki momentowej w siłowniku ES UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex na inną wartość, możliwe jest za pomocą segmentów do ustawiania tych wyłączników pokazanych na rys. 2a. Zmieniamy moment odkręcając śrubę na segmencie i przesuwamy zgodnie z oznaczeniem na ramieniu, w kierunku oznaczenia M obniżamy, w kierunku 0 zwiększamy moment wyłączający. SEGNENT DO USTAWIANIA WYŁĄCZNIKA MOMENTOWEGO W KIERUNKU ZAMYKA SEGNENT DO USTAWIANIA WYŁĄCZNIKA MOMENTOWEGO W KIERUNKU OTWIERA WYŁĄCZNIK MOMENTOWY W KIERUNKU OTWIERA 4.2 WYŁĄCZNIK MOMENTOWY W KIERUNKU ZAMYKA rys. 2a Ustawianie jednostki położeniowo-sygnalizacyjnej UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex (rys. 3): Siłownik fabrycznie ustawiony jest na kąt obrotu zgodnie z zamówieniem zgodnie z tabliczką znamionową. W celu zmiany ustawienia wyłączników położeniowych lub sygnalizacyjnych należy postępować następująco (rys. 3):
27 26 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex W wersji z potencjometrycznym nadajnikiem położenia wysunąć go z kół zębatych, (rys. 4) poluzować nakrętkę kontrującą (22) i nakrętkę centralną (23), ale nie za mocno, tak, aby poluzowane krzywki wyłączników można było przestawiać palcami używając niewielkiej siły. siłownik należy przestawić do położenia otwarte i krzywkę (29) obracamy zgodnie z ruchem wskazówek zegara do momentu załączenia wyłącznika S3 (25) siłownik przestawić o kąt, w którym ma zadziałać wył. sygnalizacyjny otwiera i krzywkę (31) obracamy zgodnie z ruchem wskazówek zegara do momentu załączenia wyłącznika S5 (27) siłownik należy przestawić do położenia zamknięte i krzywkę (28) obracamy zgodnie z ruchem wskazówek zegara do momentu załączenia wyłącznika S4 (24) przestawić o kąt, w którym ma zadziałać wyłącznik sygnalizacyjny otwiera i krzywkę (30) obracamy zgodnie z ruchem wskazówek zegara do momentu załączenia wyłącznika S6 (26) po ustawieniu wyłączników położeniowych i sygnalizacyjnych należy ręką dokręcić nakrętkę centralną (23) i mocniej dokręcić nakrętkę kontrującą (22) obrócić tarcze wskaźnika położenia (32) dla danego kąta roboczego do pierwszej linii na wskaźniku położenia na górnej obudowie siłownika. Następnie, jeśli jest na wyposażeniu napędu nadajnik potencjometr należy go ponownie zasprzęglić. Sygnalizacja pracy jest możliwa w każdym miejscu podczas całego kąta roboczego siłownika w obu kierunkach w 100 % rys. 3

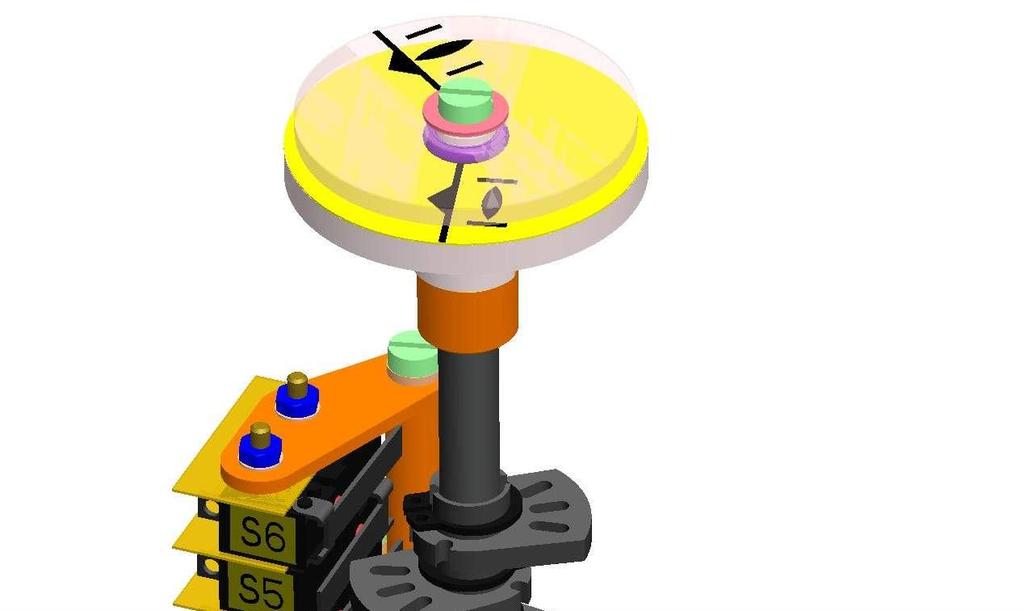

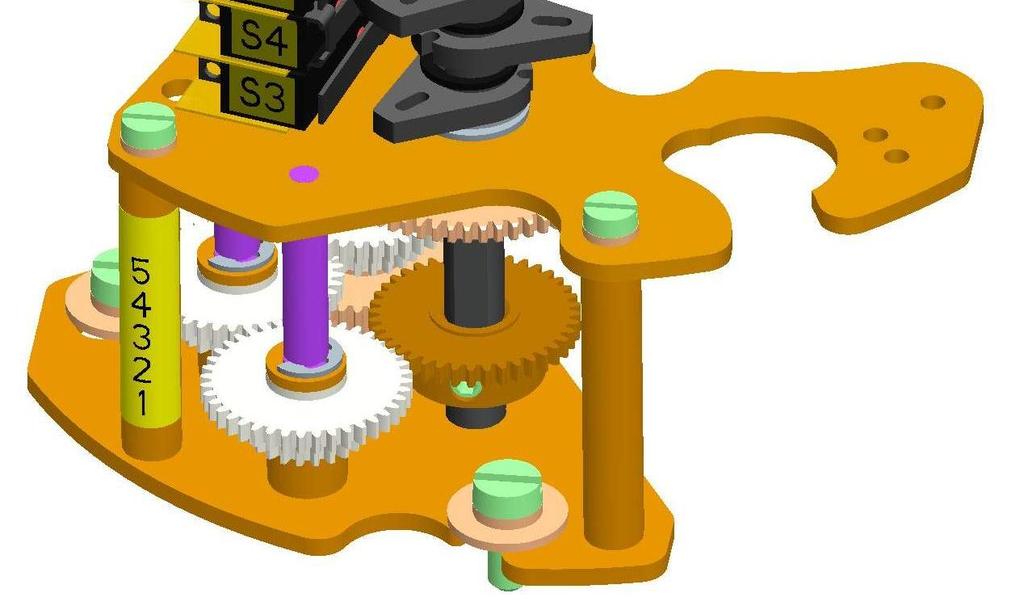

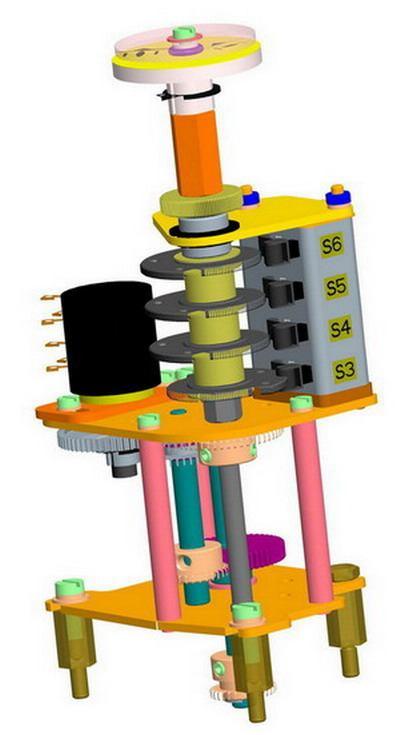

28 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex 27 UP 0-Ex (rys. 3a): Siłownik fabrycznie jest ustawiony zgodnie z zamówieniem parametry podane są na tabliczce znamionowej. W celu zmiany ustawienia wyłączników położeniowych lub sygnalizacyjnych należy postępować następująco (rys. 3a): Siłownik należy przestawić do położenia otwarte i krzywkę V3 obracamy zgodnie z ruchem wskazówek zegara do momentu załączenia wyłącznika S3. Siłownik należy przestawić do położenia zamknięte i krzywkę V4 obracamy zgodnie z ruchem wskazówek zegara do momentu załączenia wyłącznika S4 Siłownik przestawić o kąt, w którym ma zadziałać wyłącznik sygnalizacyjny S5 otwiera i krzywkę V5 obracamy zgodnie z ruchem wskazówek zegara do momentu załączenia wyłącznika S5 Siłownik przestawić o kąt, w którym ma zadziałać wyłącznik sygnalizacyjny S6 zamyka i krzywkę V6 obracamy zgodnie z ruchem wskazówek zegara do momentu załączenia wyłącznika S6 Należy ustawić również optyczny wskaźnik położenia. Obrócić tarcze wskaźnika położenia dla danego skoku roboczego do pierwszej linii na wskaźniku położenia na górnej obudowie siłownika. Następnie, jeśli jest na wyposażeniu napędu nadajnik potencjometr należy go ponownie zasprzęglić. Uwaga 1: Możliwość sygnalizacji wyłączników S5 i S6 wynosi 50% z maksymalnego skoku roboczego nastawionego zgodnie z tabelą nr 5 na danym stopniu. W przypadku potrzeby rozszerzenia pasma sygnalizacji można wykorzystać funkcje rewersacji wyłączników. Uwaga 2: - oznaczenie wyłączników S3 - wyłącznik położeniowy w kierunku "otwiera" S4 - wyłącznik położeniowy w kierunku "zamyka" S5 - wyłącznik sygnalizacyjny w kierunku "otwiera" S6 - wyłącznik sygnalizacyjny w kierunku "zamyka" Uwaga 3: Wyłączniki momentowe i położeniowe powinny być podłączone szeregowo (patrz schemat podłączenia). W przypadku potrzeby szczelnego zamknięcia armatury w położeniu krańcowym, należy odpowiedni wyłącznik (S3 lub S4) ustawić tak, aby pierwszy zadziałał wyłącznik momentowy. Przy sterowaniu armaturą postępować zgodnie z zaleceniami producenta armatury! WSKAŹNIK POŁOŻENIA V6 S6 S5 S4 S3 V5 V4 V3 rys. 3a

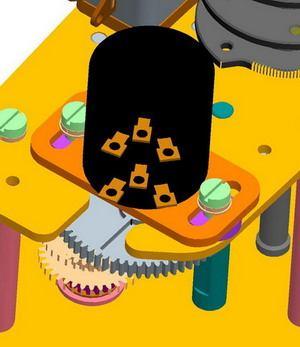

29 28 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex 4.3 Ustawienie potencjometrycznego nadajnika położenia (rys. 4) W siłownikach UP X.X-Ex potencjometryczny nadajnik położenia służy do odwzorowania płożenia w funkcji rezystancji. Przed ustawianiem nadajnika położenia muszą być ustawione wyłączniki krańcowe S3 i S4. Ustawienie nadajnika polega na ustawieniu wartości rezystancji w zdefiniowanym położeniu krańcowym siłownika. Nadajnik musi być wysprzęglony z trybów napędzających. UWAGA: 1. W przypadku, kiedy nie używa się nadajnika w całym zakresie obrotów 5 roboczych wartość rezystancji w skrajnym położeniu może być niższa niż nominalna. 2. W siłownikach z wyprowadzonym 9 sygnałem na listwę zaciskową używa się nadajników o rezystancji podanej w 11 zamówieniu. W siłownikach z przetwornikiem R/I z podłączeniem 2-przewodowym używa się nadajników o rezystancji 100 W przypadku potrzeby ustawienia rys. 4 nadajnika postępować następująco: - siłownik przestawić w położenie "Z - poluzować śrubę (9) i wysprzęglić nadajnik położenia (5) - oś nadajnika obrócić tak, aby mierząc na zaciskach 71 i 73 rezystancja była 5% całkowitej wartości nadajnika wartości nadajnika RP 19 lub 5% skutecznej w przypadku nadajnika PL wartość rezystancji nadajnika w położeniu "O zabezpieczona jest mechanizmem przekładni. - zasprzęglić nadajnik (5) i dokręcić śrubę (9).
30 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex Ustawianie elektronicznego nadajnika położenia (EPV) nadajnik potencjometryczny z przetwornikiem R/I EPV 2-przewodowe podłączenie (rys. 5, 5a) O Nadajnik potencjometryczny z przetwornikiem PTK 1 fabrycznie ustawiony jest tak, aby sygnał wyjściowy mierzony na zaciskach miał wartość: w położeniu O. 20 ma w położeniu Z. 4 ma W przypadku potrzeby ustawienia należy: Ustawienie EPV przy podłączeniu 2-przewodowym: - siłownik przestawić w położenie zamknięte i odłączyć zasilanie przetwornika - ustawić nadajnik wg instrukcji jw. mierząc wartość rezystancji na zaciskach X-Y lub R-R zgodnie z typem zastosowanego przetwornika (rys. 5, 5a) przy zastosowaniu nadajnika o rezystancji podłączyć zasilanie przetwornika obracając trymerem ZERO lub A ustawić wartość sygnału wyjściowego 4 ma mierząc na zaciskach siłownik przestawić w położenie otwarte obracając trymerem GAIN lub B ustawić wartość sygnału wyjściowego 20 ma mierząc na zaciskach skontrolować sygnał wyjściowy w skrajnych położeniach siłownika i w razie potrzeby skorygować. ZACISK X ZACISK Y Rys. 5 Uwaga: Wartość sygnału wyjściowego 4-20 ma można ustawić przy wartości % nominalnego skoku. Przy skoku mniejszym niż 75% wartości nominalnej wartość maksymalna 20 ma proporcjonalnie się obniża. rys. 5a
31 30 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex EPV 3- przewodowe podłączenie (rys. 6, 6a) Nadajnik potencjometryczny z przetwornikiem fabrycznie ustawiony jest tak, aby sygnał wyjściowy mierzony na zaciskach miał wartość: w położeniu O..20 ma lub 5 ma lub 10V w położeniu Z.. 0 ma lub 4 ma lub 0V zgodnie z zamówieniem W przypadku potrzeby ustawienia należy: - siłownik przestawić w położenie zamknięte i odłączyć zasilanie rys. 6 - ustawić nadajnik wg instrukcji jw. mierząc wartość rezystancji na zaciskach X-Y lub 0%-100% (rys.6, 6a) przy zastosowaniu nadajnika o rezystancji 100 lub 2000 zgodnie z wyspecyfikowanym przetwornikiem. - podłączyć zasilanie przetwornika - obracając trymerem ZERO lub A ustawić wartość sygnału wyjściowego mierzonego na zaciskach na wartość 0 ma, 4 ma lub 0V. - siłownik przestawić w położenie O - obracając trymerem GAIN lub B ustawić wartość sygnału wyjściowego mierzonego na zaciskach na wartość 20 ma lub 5 ma lub 10V. - skontrolować sygnał wyjściowy w położeniach skrajnych siłownika i w razie potrzeby skorygować. Rys.6a Uwaga: Wartość sygnału wyjściowego (0 20 ma, 4 20 ma, 0 5 ma lub 0-10V) można ustawić przy wartości % maksymalnego zakresu obrotów zgodnego z tabliczką znamionową siłownika. Przy wartości mniejszej niż 85% wartości maksymalnej, wartość maksymalna sygnału proporcjonalnie się obniża. 4.5 Ustawianie pojemnościowego nadajnika położenia typu CPT1/A (rys. 7) Ten punkt instrukcji dotyczy jedynie siłowników wyposażonych w pojemnościowy nadajnik położenia, w przypadku gdyby doszło do rozregulowania parametrów ustawionych fabrycznie. Pojemnościowy nadajnik służy, jako nadajnik położenia z sygnałem wyjściowym 4-20 ma. Uwaga: W przypadku potrzeby zmiany charakterystyki nadajnika (w położeniu OTWARTE sygnał 4 ma) należy zwrócić się do serwisu firmy Regada. Pojemnościowy nadajnik położenia CPT1/A jest ustawiony fabrycznie na kąt roboczy wyspecyfikowany w zamówieniu i podłączony zgodnie ze schematem elektrycznym znajdującym się na wewnętrznej ściance obudowy siłownika. Siłowniki z wbudowanym pojemnościowym nadajnikiem położenia można zamówić w wersji: A) Wersja bez zabudowanego zasilacza (2-przewodowe podłączenie) B) Wersja z zabudowanym zasilaczem (2-przewodowe podłączenie) A.) Ustawienie pojemnościowego nadajnika położenia bez zabudowanego zasilacza: Przed podłączeniem skontrolować napięcie zasilania, musi być ono w zakresie od 18 do 28V DC.! Napięcie zasilania nie może pod żadnym pozorem przekroczyć wartości 30 V DC. Po przekroczeniu tej wartości napięcia zasilania może dojść to trwałego uszkodzenia nadajnika!!! Przy kontroli lub ustawiania sygnału wyjściowego 4 20 ma (4 ma "Z, 20 ma "O ) należy: - szeregowo z nadajnikiem ("- zacisk 82) podłączyć miliamperomierz klasy 0,5 (np. cyfrowy) i rezystancji obciążenia niższej niż 500

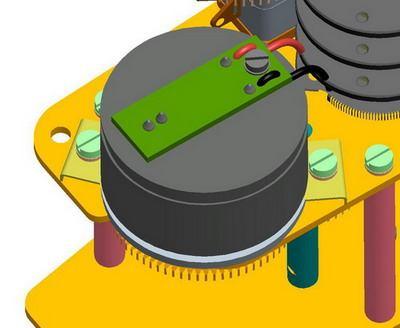

32 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex 31 - przestawić siłownik w położenie "Z (sygnał powinien maleć) - skontrolować wartość sygnału (4 ma + 0,2 ma) 20 - zluzować śruby (15) mocujące nadajnik (10) (rys.7) i obracając go ustawić wartość 4 ma ± 0,2 ma, po czym śruby zakontrować - siłownik przestawić w położenie "O (sygnał powinien rosnąć) - skontrolować wartość sygnału wyjściowy w położeniu "O (20 ma ± 0,1 ma), - obracając trymerem (20) ustawić wartość Rys ma - ponownie skontrolować wartość sygnału wyjściowego w położeniu "Z i w położeniu "O regulację prowadzić do momentu uzyskania wartości 4 ma i 20 ma z błędem mniejszym niż 0,5 % - odłączyć miliamperomierz i zabezpieczyć śruby lakierem B.) Ustawianie pojemnościowego nadajnika położenia z zasilaczem: - Skontrolować napięcie zasilania: 230 V AC 10% na zaciskach 1(60) i 61 - Przy kontroli lub ustawianiu sygnału wyjściowego 4 20 ma należy: - Na zaciski 81,82 podłączyć miliamperomierz klasy 0,5 i rezystancji obciążenia niższej niż Dalej postępować podobnie jak w punkcie A.! Uwaga: Użytkownik powinien zabezpieczyć podłączenie wspólnej masy dwuprzewodowej pętli nadajnika położenia i sterownika. Podłączenie musi być dokonane tylko w jednym punkcie w dowolnej części obwodu sterowania. Uwaga: Przy pomocy trymera (20) można nastawić zunifikowany wyjściowy sygnał z pojemnościowego nadajnika położenia na dowolną wartość kąta roboczego w zakresie od ok. 40% do 100% fabrycznie nastawionej wartości kąta roboczego podanego na tabliczce znamionowej siłownika. 4.6 Ustawianie nadajnika DCPT2 Przed ustawieniem nadajnika DCPT2 (rys. 8) muszą być ustawione wyłączniki położeniowe S3 i S4. Ustawienie nadajnika polega na ustawieniu wartości sygnału wejściowego w położeniach krańcowych otwarcia i zamknięcia siłownika. Standardowo (chyba, że w zamówieniu są podane inne wartości) fabrycznie nadajnik DCPT 2 ustawiony jest tak, że w skrajnym położeniu zamknięte jest ustawiona wartość sygnału wyjściowego 4 ma a w skrajnym położeniu otwarte 20 ma. Charakterystyka sygnału wyjściowego jest standardowo ustawiona na 20-4 ma (malejąca). Uwaga 1: - ten typ nadajnika umożliwia ustawienie wartości sygnału wyjściowego 4 ma lub 20 ma w dowolnym skrajnym położeniu siłownika. Uwaga 2: - nadajnik ustawiony jest w zakresie od 35 do 100 % z zakresu obrotów podanych na tabliczce znamionowej.
33 32 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex Ustawienie skrajnych wartości W przypadku potrzeby ustawienia lub zmiany położenia krańcowego siłownika i ponownego ustawienia nadajnika DCPT 2 należy: Ustawienie położenia 4 ma : Podłączyć napięcie zasilania nadajnika DCPT2 Siłownik przestawić do skrajnego położenia, w której chcemy ustawić wartość sygnału 4 ma i naciskamy (na około 2s) przycisk 4 dopóki nie mignie dioda LED Ustawienie położenia 20 ma : Podłączyć napięcie zasilania nadajnika DCPT2 Siłownik przestawić do skrajnego położenia, w której chcemy ustawić wartość sygnału 20 ma i naciskamy (na około 2s) przycisk 20 dopóki nie mignie dioda LED Uwaga 1: Przy zapisie pierwszego skrajnego położenia może dojść do zgłoszenia błędu nadajnika (2x mignie dioda LED). Sygnał błędu zniknie po zapisaniu drugiego skrajnego położenia w przypadku, jeśli skrajne wartości są zapisane w zakresie od 35 do 100% skoku podanego na tabliczce znamionowej. W przypadku potrzeby zmiany charakterystyki sygnału wejściowego z charakterystyki rosnącej na malejącą postępować zgodnie z następnym rozdziałem Ustawienie charakterystyki sygnału wyjściowego, rosnącej lub malejącej. Przy zmianie charakterystyki sygnału wyjściowego nadajnika pozostają zachowane ustawienia położeń krańcowych nadajnika 4 ma i 20 ma, ale zmieni się obszar roboczy nadajnika DCPT2 między tymi punktami, czyli sygnał z nadajnika będzie rósł od 4 do 20 ma przy pracy siłownika w kierunku otwiera lub malał od 20 do 4 ma. Przy ustawieniu nadajnika DCPT2 tak, że w skrajnym położeniu zamknięte jest ustawiona wartość sygnału wyjściowego 4 ma a w skrajnym położeniu otwarte 20 ma należy ustawić charakterystykę na 20-4 ma (malejąca). Przy ustawieniu nadajnika DCPT2 tak, że w skrajnym położeniu zamknięte jest ustawiona wartość sygnału wyjściowego 20 ma a w skrajnym położeniu otwarte 4 ma należy ustawić charakterystykę na 4-20 ma (rosnąca). W przypadku potrzeby zmiany charakterystyki sygnału wyjściowego 4-20 ma (rosnąca) lub 20-4 ma (malejąca) należy: Podłączyć napięcie zasilania nadajnika DCPT2 Dla 4-20 ma (charakterystyka rosnąca) nacisnąć przycisk 20 a następnie 4 i przytrzymać oba przyciski aż do mignięcia diody LED Dla 20-4 ma (charakterystyka malejąca) nacisnąć przycisk 4 a następnie 20 i przytrzymać oba przyciski aż do mignięcia diody LED Kalibracyjne MENU Kalibracyjne menu umożliwia nastawienie default (domyślnych) parametrów i kalibrować wartości prądu 4 i 20 ma (dostrojenie wartości sygnału wyjściowego 4 i 20 ma w położeniach krańcowych). Ustawienie standardowych (default) parametrów: Odłączyć zasilanie nadajnika położenia. Nacisnąć i przytrzymać jednocześnie przyciski 4 i 20. Ponownie podłączamy napięcie zasilania nadajnika położenia. Przytrzymujemy oba przyciski do pierwszego, najdłużej do drugiego mignięcia diody LED. Ostrzeżenie: Przy tej operacji, zapisie standardowych (default) parametrów nastąpi przeprogramowanie kalibracji nadajnika, dlatego należy nadajnik ponownie skalibrować (ustawić).

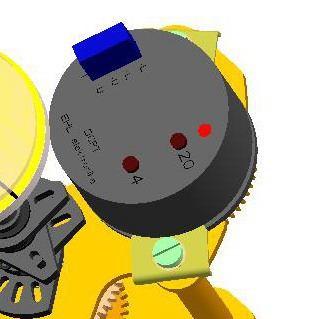

34 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex 33 Wejście do kalibracyjnego MENU: Odłączyć napięcie zasilania nadajnika. Nacisnąć i przytrzymać jednocześnie przyciski 4 i 20. Podłączyć napięcie zasilania nadajnika. Przytrzymujemy oba przyciski do pierwszego mignięcia diody LED. Przełączanie w reżimie kalibracyjnym między 4 i 20 ma: NADAJNIK DCPT2 LED PRZYCISK 20 PRZYCISK 4 Dla 4 ma nacisnąć przycisk 20 a następnie przycisk 4 i przytrzymujemy Rys. 8 oba przyciski do mignięcia diody LED. Dla 20 ma nacisnąć przycisk 4 a następnie przycisk 20 i przytrzymujemy oba przyciski do mignięcia diody LED. Ustawienie prądu 4/20 ma w kalibracyjnym MENU: Dla obniżenia wartości prądu nacisnąć przycisk 20. Przytrzymanie przycisku powoduje automatyczne zmniejszenie wartości prądu wyjściowego. Po zwolnieniu przycisku wartość bieżąca prądu zostanie zapisana. Dla zwiększenia wartości prądu nacisnąć przycisk 4. Przytrzymanie przycisku powoduje automatyczne zwiększenie wartości prądu wyjściowego. Po zwolnieniu przycisku wartość bieżąca prądu zostanie zapisana Sygnalizacja błędów nadajnika W przypadku błędu zacznie migać dioda LED. Ilość mignięć diody LED to kod błędu. Oznaczenie błędów podane są w tabeli nr. 5. TABELA nr. 5 Ilość mignięć diody LED Błąd 1x Położenie czujnika poza zakresem roboczym 2x Błędnie ustawiony zakres kąt roboczy nadajnika 3x Poziom tolerancji pola magnetycznego jest poza wartościami dopuszczalnymi 4x Błędne parametry w pamięci EEPROM 5x Błędne parametry w pamięci RAM

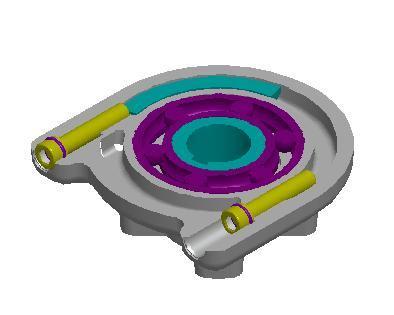

35 34 UP 0-Ex, UP 1-Ex, UP 2-Ex, UP 2.4-Ex, UP 2.5-Ex 4.7 Przestawianie kąta roboczego i ustawienie mechanicznych ograniczników kąta obrotu (rys ) Ograniczniki służą do mechanicznego ograniczenia skoku (kąta roboczego) serwonapędu przy sterowaniu ręcznym lub jako zderzaki końcowych punktów drogi dla wyłączania od momentu. Dlatego nie należy przesterowywać napędu elektrycznie bez ustawionej jednostki momentowej gdyż może spowodować to uszkodzenie mechaniczne przekładni. Na poniższych rysunkach zamieszczone są wszystkie możliwości ustawienia ruchu dla kąta 90 gdzie rys. a) wał wyjściowy w położeniu Z", rys. b) wał wyjściowy w położeniu O. Ustawienia kąta 90 - bez zmiany położenia kąta roboczego (0 ) ŚRUBA DLA POŁOŻENIA O ŚRUBA DLA POŁOŻENIA Z rys. 10 a) b) Śruby zderzaków służą do ustawiania roboczego kąta armatury. Umożliwiają zmianę położenia "Z" (0 ) i położenie "O" (60, 90, 120, 160 ) o wartość ±13, przy czym wielkość kąta roboczego znajduje się na tabliczce znamionowej siłownika. Ustawienia kąta 90 - ze zmianą kąta roboczego +10 w kierunku O Rys. 11 a) b)
Strefy pracy siłowników elektrycznych w wersji przeciwwybuchowej ISOMACT, UNIMACT i MODAKT
Strefy pracy siłowników elektrycznych w wersji przeciwwybuchowej ISOMACT, UNIMACT i MODAKT Typ SP 1-Ex, ST 1-Ex SP 2-Ex, SP 2.3-Ex, SP 2.4-Ex SO 2-Ex, MO 3-Ex, MO 3.4-Ex, MO 3.5-Ex, MT-Ex MO 5-Ex UP 0-Ex,
INSTRUKCJA MONTAŻOWA. SIŁOWNIKI ELEKTRYCZNE LINIOWE W WYKONANIU PRZECIWWYBUCHOWYM UL 0-Ex UL 1-Ex UL 2-Ex
INSTRUKCJA MONTAŻOWA SIŁOWNIKI ELEKTRYCZNE LINIOWE W WYKONANIU PRZECIWWYBUCHOWYM UL 0-Ex UL 1-Ex UL 2-Ex UL 0-Ex, UL 1-Ex, UL 2-Ex 1 Przed przystąpieniem do montażu i podłączenia siłownika należy koniecznie
REGADA, s.r.o. o o o o o o
PREZENTACJA FIRMY REGADA, s.r.o o o o o o o Słowacki producent 50-letnia historia Własne badania, rozwój produkcja i sprzedaż Wysokokwalifikowany i sprawdzony personel Szeroki zakres produkcji Znany znak
NJB1-Y Przekaźnik napięcia jednofazowego Instrukcja obsługi
0 Przed rozpoczęciem montażu i eksploatacji uważnie przeczytać instrukcję. Norma: IEC 60947-5-1 NJB1-Y Przekaźnik napięcia jednofazowego Instrukcja obsługi 1. Przeznaczenie Przekaźniki utraty i kolejności
SIŁOWNIKI ELEKTRYCZNE W WYKONANIU PRZECIWWYBUCHOWYM REMATIC
SIŁOWNIKI ELEKTRYCZNE W WYKONANIU PRZECIWWYBUCHOWYM REMATIC Warunki pracy siłowników elektrycznych w wykonaniu przeciwwybuchowym Siłowniki REGADA są przeznaczone do pracy w strefach oznaczonych jako: Strefa
LDPY-11 LISTWOWY DWUPRZEWODOWY PRZETWORNIK POŁOŻENIA DOKUMENTACJA TECHNICZNO-RUCHOWA. Wrocław, czerwiec 1997 r.
LISTWOWY DWUPRZEWODOWY PRZETWORNIK POŁOŻENIA DOKUMENTACJA TECHNICZNO-RUCHOWA Wrocław, czerwiec 1997 r. 50-305 WROCŁAW TEL./FAX (+71) 373-52-27 ul. S.JARACZA 57-57A TEL. 0-602-62-32-71 str.2 SPIS TREŚCI
Siłownik elektryczny wieloobrotowy MO 3, MO 3.4, MO 3.5 z jednostką krokową
INSTRUKCJA MONTAŻOWA Siłownik elektryczny wieloobrotowy MO 3, MO 3.4, MO 3.5 z jednostką krokową MO 3, MO 3.4, MO 3.5 1 Środki zapobiegawcze i ochronne realizowane w tym produkcie nie mogą zapewnić wymaganego
Regulator REGAN BW. Opis techniczny Instrukcja obsługi
REGAN - 0 - BW Opis techniczny Instrukcja obsługi Uwaga! Przed przystąpieniem do pracy należy dokładnie zapoznać się z niniejszą instrukcją i ściśle stosować do jej treści! Wydanie pierwsze Kraków 2005
Na specjalne zamówienie wykonywane są siłowniki dla niskich temperatur: 50ºC to + 80º C oraz dla wysokich temperatur: 32ºC to + 265º C
Siłowniki pneumatyczne PRISMA 1/5 1. Informacje ogólne Siłowniki pneumatyczne PRISMA są napędami ćwierćobrotowymmi stosowanymi jako napęd armatur o kącie otwarcia 0-90 C lub 0-180 C. Siłownik zasilany
INSTRUKCJA OBSŁUGI ZASILACZ PWS-500M, PWS-500RM
INSTRUKCJA OBSŁUGI ZASILACZ PWS-500M, PWS-500RM Spis treści 1. WSTĘP 2. OPIS TECHNICZNY 3. INSTALOWANIE, OBSŁUGA, EKSPLOATACJA POLWAT IO-PWS-500 Strona 2 z 5 1. WSTĘP Zasilacz PWS-500M jest podzespołem
Siłownik elektryczny wieloobrotowy SO 2 z jednostką krokową
INSTRUKCJA MONTAŻOWA Siłownik elektryczny wieloobrotowy SO 2 z jednostką krokową SO 2 1 Przed przystąpieniem do montażu i podłączenia siłownika należy koniecznie przeczytać tę instrukcję montażową siłownika!
INSTRUKCJA OBSŁUGI I KONSERWACJI SILNIKÓW ASYNCHRONICZNYCH. serii MS, MC, MY, ML
INSTRUKCJA OBSŁUGI I KONSERWACJI SILNIKÓW ASYNCHRONICZNYCH serii MS, MC, MY, ML 1. Budowa 28 28 22 14 25 26 22 21 19 20 18 23 25 19 21 11 8 20 12 13 16 15 2 17 9 6 27 3 1 7 6 24 4 14 3 10 24 5 1. Korpus
Pobór mocy Praca W spoczynku Moc znamionowa
Karta katalogowa Siłownik liniowy SH230A.. Siłowniki liniowe do przepustnic powietrza oraz zaworów suwakowych w systemach wentylacyjnych i klimatyzacyjnych. Do przepustnic powietrza. Siła przesuwu 450
SQL35.00 SQL85.00 SQL36E65 SQL36E110. Siłowniki elektryczne. Siemens Building Technologies HVAC Products. do klap odcinających VKF46...
4 505 SQL35.00 Siłowniki elektryczne do klap odcinających VKF46... SQL35.00 SQL35..., SQL36E... napięcie zasilania 230 V AC, 3-stawny sygnał sterujący SQL85... napięcie zasilania 24 V AC, 3-stawny sygnał
Wymiary. Dane techniczne
Wymiary M30x1,5 5 40 37 18 0102 Opis zamówienia 36 LED Opis zamówienia Seria komfort 15 mm niezabudowany Przyłącze BN BU L+ L- Dane techniczne Dane ogólne Funkcja elementów przełączających NAMUR normalnie
SIŁOWNIKI ELEKTRYCZNE REMATIC
SIŁOWNIKI ELEKTRYCZNE REMATIC System DMS Co to jest system DMS? - elektroniczny, bezkontaktowy system z bardzo dokładnym czujnikiem położenia - sterowanie siłowników bez elementów elektromechanicznych
SMPZ-3. Zastosowania. Własności techniczne. mechaniczne. SMOKE MASTER Panel kontrolny
1 003 SMOKE MASTER Panel kontrolny (dla regulacji ciśnienia w układach napowietrzania klatek schodowych) SMPZ-3 Skala x:x Panel kontrolny służy do zdalnej kontroli systemu regulacji ciśnienia SMOKE MASTER
TA 7 Instrukcja instalacji i obsługi Programator sterowania odmulaniem TA 7
TA 7 Instrukcja instalacji i obsługi 808403-01 Programator sterowania odmulaniem TA 7 Gestra Polonia Spółka z o.o. ul. Schuberta 104 80-172 Gdańsk tel. 0 58 3061010, fax 0 58 3063300 e-mail: gestra@gestra.pl;
LUZS-12 LISTWOWY UNIWERSALNY ZASILACZ SIECIOWY DOKUMENTACJA TECHNICZNO-RUCHOWA. Wrocław, kwiecień 1999 r.
LISTWOWY UNIWERSALNY ZASILACZ SIECIOWY DOKUMENTACJA TECHNICZNO-RUCHOWA Wrocław, kwiecień 1999 r. 50-305 WROCŁAW TEL./FAX (+71) 373-52-27 ul. S. Jaracza 57-57a TEL. 602-62-32-71 str.2 SPIS TREŚCI 1.OPIS
Dwukanałowy konwerter sygnałów z zasilaczem typu CZAK-02
Dwukanałowy konwerter sygnałów z zasilaczem typu CZAK-02 COMMON S.A. ul. Aleksandrowska 67/93 91-205 Łódź tel: (0-42) 613 56 00 fax: (0-42) 613 56 98 DOKUMENTACJA TECHNICZNO- RUCHOWA CZAK2/0000/001U Łódź,
Szybkie siłowniki do przepustnic powietrza Wersja obrotowa, bardzo krótki czas przebiegu, AC/DC 24 V
4 608 OpenAir TM Szybkie siłowniki do przepustnic powietrza Wersja obrotowa, bardzo krótki czas przebiegu, GAP19 Siłownik z silnikiem elektrycznym do regulacji 2-stawnej, 3-stawnej, lub analogowej, nominalny
Dalsze informacje można znaleźć w Podręczniku Programowania Sterownika Logicznego 2 i w Podręczniku Instalacji AL.2-2DA.
Sterownik Logiczny 2 Moduł wyjść analogowych AL.2-2DA jest przeznaczony do użytku wyłącznie ze sterownikami serii 2 ( modele AL2-**M*-* ) do przetwarzania dwóch sygnałów zarówno w standardzie prądowym
INSTRUKCJA OBSŁUGI ZASILACZ PWS-100RM
INSTRUKCJA OBSŁUGI ZASILACZ PWS-100RM Spis treści 1. WSTĘP 2. OPIS TECHNICZNY 3. INSTALOWANIE, OBSŁUGA, EKSPLOATACJA Strona 2 z 6 POLWAT IO-PWS-100RM 1. WSTĘP Zasilacz PWS-100RM jest podzespołem wg normy
Wymiary. Dane techniczne
Wymiary 10 5 20.4 3.2 6.2 16.2 1.6 0102 42 ±0.2 Opis zamówienia Opis zamówienia 5 mm niezabudowany Płaska budowa Szczelina montażowa dla opaski do kabli Obudowa odporna chemicznie z PVDF Przyłącze BN BU
Zasilacz na szynę DIN Phoenix Contact V/DC 10 A 1 x
INSTRUKCJA OBSŁUGI Zasilacz na szynę DIN Phoenix Contact 2904601 24 V/DC 10 A 1 x Nr produktu 1438975 Strona 1 z 6 PL Wskazówki instalacyjne dla elektryków Główny zasilacz impulsowy urządzenia Podane parametry
INSTRUKCJA OBSŁUGI ZASILACZ PWS-100RB-2
INSTRUKCJA OBSŁUGI ZASILACZ PWS-100RB-2 Spis treści 1. WSTĘP 2. OPIS TECHNICZNY 3. INSTALOWANIE, OBSŁUGA, EKSPLOATACJA Strona 2 z 6 POLWAT IO-PWS-120B-2 1. WSTĘP Zasilacz PWS-100RB-2 jest podzespołem wg
Pobór mocy Sprężyna powrotna Utrzymywanie położenia Moc znamionowa. Moment obrotowy (znamionowy) Silnik Min. 2 Nm przy napięciu znamionowymmin.
Karta katalogowa Siłownik obrotowy TRF24-2 (-O) Siłownik 3-punktowy z funkcją bezpieczeństwa do zaworów kulowych z kryzą regulacyjną 2- oraz 3-drogowych Moment obrotowy 2 Nm Napięcie znamionowe 24 VAC
Siłownik elektryczny wieloobrotowy MO(R) 4 z jednostką krokową
INSTRUKCJA MONTAŻOWA Siłownik elektryczny wieloobrotowy MO(R) 4 z jednostką krokową MO 4, MOR 4 1 Przed przystąpieniem do montażu i podłączenia siłownika należy koniecznie przeczytać tę instrukcję montażową
SPECYFIKACJA TECHNICZNA. ŁADOWARKA ES 240J 58.4V / 4A Li-FePO4
SPECYFIKACJA TECHNICZNA ŁADOWARKA ES 0J 8.V / A Li-FePO Ogólne: ES0J 8.V DC/ A 70 90 0mm Ładowarka ES0J w obudowie aluminiowej z wyjściem 8.V DC / A, o wymiarach 70 90 0mm. Zabezpieczona przed polaryzacją
Siłowniki elektryczne do zaworów
4 895 SSC81, SSC61... Siłowniki elektryczne do zaworów SSC81 SSC61... o skoku nominalnym 5,5 mm SSC81 SSC61 SSC61 napięcie zasilania 24 V AC sygnał sterujący 3-stawny napięcie zasilania 24 V AC sygnał
INSTRUKCJA MONTAŻU WENTYLATORÓW VEC 271-321-382-452. i C.VEC 240 H. Instrukcja montażu/1/9
INSTRUKCJA MONTAŻU WENTYLATORÓW VEC 271-321-382-452 i C.VEC 240 H Instrukcja montażu/1/9 ZALECENIA INSTALACYJNE 1. W celu uniknięcia wibracji i ich przenoszenia na konstrukcję budynku zaleca się zastosowanie:
Karta katalogowa siłowników do przepustnic
Karta katalogowa siłowników do przepustnic Karta katalogowa Siłownik liniowy LH24A.. Siłowniki liniowe do przepustnic powietrza oraz zaworów suwakowych w systemach wentylacyjnych i klimatyzacyjnych. Do
INSTRUKCJA OBSŁUGI ZASILACZ PWS-100RB
INSTRUKCJA OBSŁUGI ZASILACZ PWS-100RB Spis treści 1. WSTĘP 2. OPIS TECHNICZNY 3. INSTALOWANIE, OBSŁUGA, EKSPLOATACJA Strona 2 z 6 POLWAT IO-PWS-100RB 1. WSTĘP Zasilacz PWS-100RB jest podzespołem wg normy
INSTUKCJA UŻYTKOWANIA
Kurtyny powietrzne Niniejsza instrukcja użytkowania zawiera istotne informacje oraz instrukcje dotyczące bezpieczeństwa. Przed uruchomieniem należy dokładnie zapoznać się z niniejszą instrukcją i użytkować
Siłownik elektryczny wieloobrotowy w wykonaniu przeciwwybuchowym SO 2-Ex
INSTRUKCJA MONTAŻOWA Siłownik elektryczny wieloobrotowy w wykonaniu przeciwwybuchowym SO 2-Ex SO 2-Ex 1 Przed przystąpieniem do montażu i podłączenia siłownika należy koniecznie przeczytać tę instrukcję
Siłowniki elektryczne
4 508 Siłowniki elektryczne do zaworów z kątem obrotu 90 SQK34.00 SQK84.00 SQK34.00 napięcie zasilania 230 V AC SQK84.00 napięcie zasilania 24 V AC Sygnał sterujący 3-stawny Nominalny kąt obrotu 90 Nominalny
INSTRUKCJA OBSŁUGI. Zasilaczy serii MDR. Instrukcja obsługi MDR Strona 1/6
Instrukcja obsługi MDR Strona 1/6 MPL Power Elektro sp. z o.o. 44-119 Gliwice, ul. Wschodnia 40 tel +48 32/ 440-03-02...05 ; fax +48 32/ 440-03-00...01 ; email: power@mplpower.pl, http://www.mplpower.pl
INSTRUKCJA OBSŁUGI ZASILACZ PWS-150H-3EU
INSTRUKCJA OBSŁUGI ZASILACZ PWS-150H-3EU Spis treści 1. WSTĘP 2. OPIS TECHNICZNY 3. INSTALOWANIE, OBSŁUGA, EKSPLOATACJA POLWAT IO-PWS-150H-3EU Strona 2 z 5 1. WSTĘP Zasilacz PWS-150H-3EU jest podzespołem
ELMAST F F F ZESTAWY STERUJĄCO-ZABEZPIECZAJĄCE BIAŁYSTOK. PKWiU Dokumentacja techniczno-ruchowa
ELMAST BIAŁYSTOK F40-5001 F63-5001 F90-5001 ZESTAWY STERUJĄCO-ZABEZPIECZAJĄCE DO W E N T Y L A T O R Ó W PKWiU 31.20.31 70.92 Dokumentacja techniczno-ruchowa 2 ZESTAWY ROZRUCHOWO-ZABEZPIECZAJĄCE F40-5001,
INSTRUKCJA OBSŁUGI ZASILACZ PWR-20
INSTRUKCJA OBSŁUGI ZASILACZ PWR-20 Spis treści 1. WSTĘP 2. OPIS TECHNICZNY 3. INSTALOWANIE, OBSŁUGA, EKSPLOATACJA Strona 2 z 5 POLWAT IO-PWR-20 1. WSTĘP Niniejsza IO zawiera dane, oraz wskazówki niezbędne
INSTRUKCJA OBSŁUGI ZASILACZ PWS-201B, PWS-201RB
INSTRUKCJA OBSŁUGI ZASILACZ PWS-201B, PWS-201RB Spis treści 1. WSTĘP 2. OPIS TECHNICZNY 3. INSTALOWANIE, OBSŁUGA, EKSPLOATACJA Strona 2 z 8 POLWAT IO-PWS-201B 1. WSTĘP Zasilacz PWS-201B jest podzespołem
Zasilacz wielokanałowy do kamer CCTV: ZK-65. Instrukcja obsługi
Zasilacz wielokanałowy do kamer CCTV: ZK-65 Instrukcja obsługi SPIS TREŚCI 1. Bezpieczeństwo...3 1.1. Ogólne środki bezpieczeństwa...3 2. Najważniejsze cechy urządzenia...3 3. Specyfikacja techniczna...4
LDSP-11 LISTWOWY DWUPRZEWODOWY SYGNALIZATOR PRZEKROCZEŃ DOKUMENTACJA TECHNICZNO-RUCHOWA. Wrocław, luty 1999 r.
LISTWOWY DWUPRZEWODOWY SYGNALIZATOR PRZEKROCZEŃ DOKUMENTACJA TECHNICZNO-RUCHOWA Wrocław, luty 1999 r. 50-305 WROCŁAW TEL./FAX (+71) 373-52-27 ul. S.JARACZA 57-57A TEL. 0-602-62-32-71 str.2 SPIS TREŚCI
INSTRUKCJA OBSŁUGI ZASILACZ PWS-150RB-xx SPBZ
INSTRUKCJA OBSŁUGI ZASILACZ PWS-150RB-xx SPBZ Spis treści 1. WSTĘP 2. OPIS TECHNICZNY 3. INSTALOWANIE, OBSŁUGA, EKSPLOATACJA Strona 2 z 8 POLWAT IO PWS-150RB-xx 1. WSTĘP Zasilacz PWS-150RB-xx SPBZ jest
Szybkie siłowniki do przepustnic powietrza Wersja obrotowa z funkcją bezpieczeństwa, bardzo krótki czas przebiegu, AC/DC 24 V
4 609 OpenAir TM Szybkie siłowniki do przepustnic powietrza GNP19 Wersja obrotowa z funkcją bezpieczeństwa, bardzo krótki czas przebiegu, Siłownik z silnikiem elektrycznym do regulacji 2-stawnej, 3-stawnej,
Czujnik promieniowania słonecznego QLS60
1 943 1943P01 Czujnik promieniowania słonecznego QLS60 Czujnik do pomiaru natężenia promieniowania słonecznego Sygnał wyjściowy 0...10 V DC 2-przewodowe wyjście prądowe 4...20 ma Zastosowanie Czujnik promieniowania
Siłownik elektryczny
Siłownik elektryczny SQK349.00 do zaworów obrotowych o średnicy do D50 apięcie zasilania 230 V AC Sygnał sterujący 3-stawny ominalny kąt obrotu 90 Montaż bezpośrednio na zaworze, bez łącznika montażowego
INSTRUKCJA UŻYTKOWANIA CHŁODNICE POWIETRZA
