NORMA DOT. CERTYFIKOWANYCH ĆWIERĆPALET NDHP PW-CDHP

Transkrypt

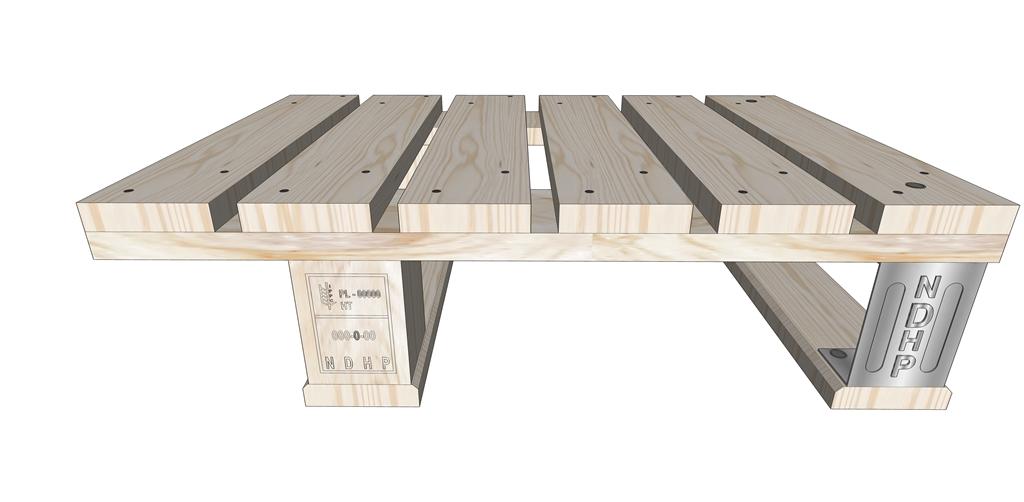

1 ZASTOSOWANIE Norma obowiązuje przy produkcji, naprawie oraz przy użytkowaniu ćwierćpalet NDHP o wymiarach 600x400x163 mm. OKRES OBOWIĄZYWANIA Norma obowiązuje od 1 stycznia 2018 roku. DEFINICJE Ćwierćpaleta NDHP opakowanie płaskie, czterowejściowe o wymiarach nominalnych 600x400x163 mm; złożone z drewnianych desek, drewnianych wsporników oraz z metalowych elementów dystansowych (winkle); opakowanie wielokrotnego użytku, certyfikowane, dopuszczone do składowania i transportowania towarów o wadze nie przekraczającej 400 kg. PRZEZNACZENIE Ćwierćpalety NDHP służą do składowania i magazynowania towarów i wyrobów, a także do ich transportu na wózkach magazynowych przeznaczonych do transportu poziomego i pionowego, a także do transportu klasycznego samochodami ciężarowymi, koleją oraz środkami transportu lotniczego. WYMIARY Nominalne wymiary zewnętrzne ćwierćpalety wynoszą 600x400x163 mm Deska górna (6 sztuk) długość 400 mm +0 / -3 mm szerokość 85 mm +3 / -0 mm wysokość 21 mm +0 / -1 mm Deska środkowa (2 sztuki) długość 600 mm +0 / -3 mm szerokość 75 mm +3 / -0 mm wysokość 21 mm +0 / -1 mm Deska dolna (2 sztuki) długość 400 mm +0 / -3 mm szerokość 75 mm +3 / -0 mm wysokość 21 mm +0 / -1 mm

2 Wspornik (2 sztuki) długość 75 mm +0 / -2 mm szerokość 75 mm +0 / -2 mm wysokość 100 mm +0 / -2 mm Element dystansowy (2 sztuki) wysokość 100 mm +0 / -2 mm szerokość 70 mm +0 / -2 mm przetłoczenie 65 mm +0 / -2 mm profil 2 mm +0 / -0 mm

3

4

5

6

7 DESKI Do produkcji ćwierćpalet stosuje się deski z następujących gatunków świerk sosna jodła modrzew olcha (do 10%) brzoza (do 10%) osika (do 10%) Deski muszą być wolne od zagrzybienia i pleśni, kory oraz nie mogą posiadać śladów po zakażeniu insektami. Oblina na deskach nie może przekraczać 10 mm (mierzone w poprzek). Dopuszczalna jest sinizna oraz sęki do wielkości 30 mm. Pęknięcia desek są akceptowane, o ile obie części pęknięcia są przytwierdzone do desek lub do wsporników. Górne krawędzie desek dolnych muszą być sfrezowane po obu stronach. Górne krawędzie desek górnych skrajnych muszą być sfrezowane jedynie od strony zewnętrznej. WILGOTNOŚĆ DREWNA Wilgotność drewna nie może przekraczać 22% wagi drewna suchego. OBRÓBKA FITOSANITARNA Ćwierćpalety muszą posiadać obróbkę fitosanitarną, wykonaną zgodnie z dyrektywą ISPM15. Potwierdzenie wykonania obróbki fitosanitarnej powinien odzwierciedlać analogicznie ogólnie przyjęty znak zgodny z dyrektywą ISPM15 (lub podobny, zgodny z wytycznymi). Oznaczenie to wypalane będzie na wspornikach drewnianych po obu stronach palety na dłuższych jej bokach. WSPORNIKI Wsporniki używane do produkcji ćwierćpalet mogą być zarówno z drewna litego jak i z drewna trocinowego. Nie dopuszcza się na etapie produkcji mieszania rodzajów wsporników na jednej ćwierćpalecie.

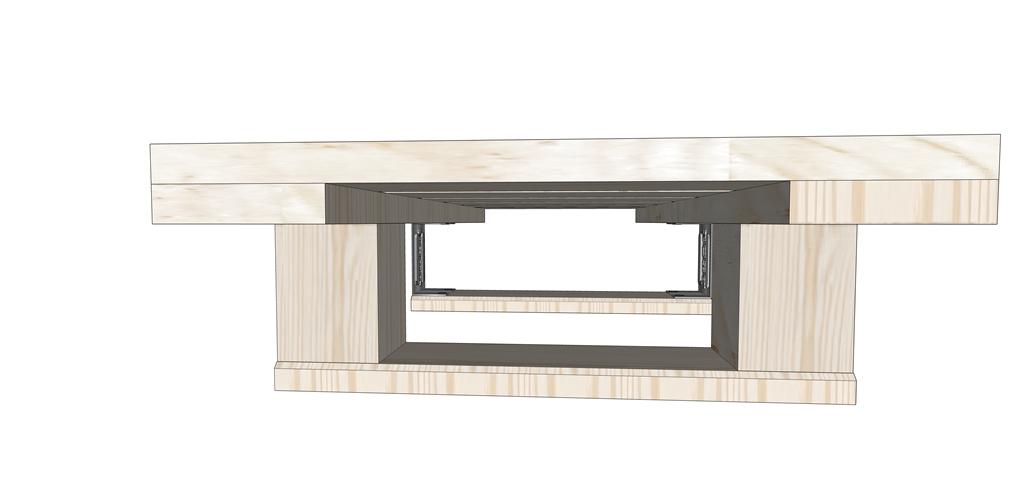

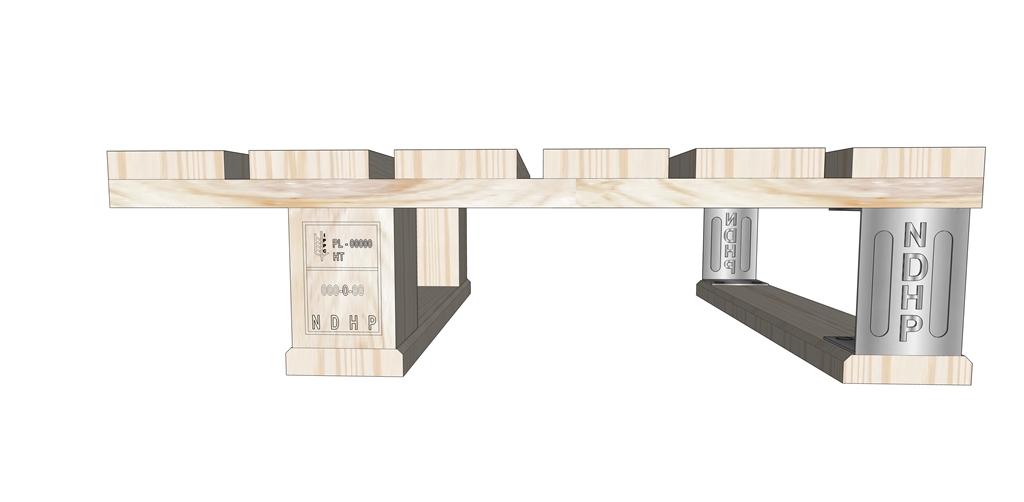

8 ELEMENTY DYSTANSOWE NORMA DOT. CERTYFIKOWANYCH ĆWIERĆPALET NDHP 2 2 Elementy dystansowe używane do produkcji ćwierćpalet muszą być stalowe i ocynkowane. Blacha powinna mieć nie mniej, niż 2 mm grubości. Na elementach dystansowych musi być wytłoczony napis NDHP N D H P NITY Nity służą do połączenia desek i elementów dystansowych łączenie deska górna / deska środkowa / element dystansowy o wymiary nitów 10x45 mm o po jednym nicie o w sumie od strony górnej 2 nity łączenie deska dolna / element dystansowy o wymiary nitów 10x30 mm o po dwa nity o w sumie od strony dolnej 4 nity GWOŹDZIE Gwoździe służą do połączenia desek oraz desek i wsporników łączenie deska górna / deska środkowa o wymiary gwoździ 36 mm o po dwa gwoździe o w sumie od strony górnej 20 gwoździ łączenie deska górna / deska środkowa / wspornik o wymiary gwoździ 70 mm o po dwa gwoździe o w sumie od strony górnej 4 gwoździe łączenie deska dolna / wspornik o wymiary gwoździ 70 mm o po dwa gwoździe o w sumie od strony dolnej 4 gwoździe

9 Gwoździe muszą być pierścieniowe lub skrętne. Układ bicia gwoździ na półpalecie jest ściśle określony. OZNAKOWANIE Ćwierćpalety muszą posiadać oznaczenie licencjonowanego producenta oraz datę ich produkcji. Oznaczenie wypalane będzie na wspornikach drewnianych po obu stronach palety na dłuższych jej bokach. Stosuje się zapis alfanumeryczny, w następującym układzie XXX Y MM XXX numer licencji producenta ćwierćpalety Y ostatnia cyfra roku, w którym została wyprodukowana ćwierćpaleta MM miesiąc, w którym została wyprodukowana ćwierćpalet Pod oznaczeniem znajduje się wypalony znak NDHP NOŚNOŚĆ Ćwierćpalety wytrzymują obciążenie do 400 kg, przy równomiernym rozłożeniu ciężaru. Potwierdzeniem jest certyfikat wydany przez Instytut Technologii Drewna. NAPRAWA ĆWIERĆPALET

10 Ćwierćpalety NDHP mogą podlegać naprawie, o ile posiadają one następujące uszkodzenia lub wady wynikające z ich użytkowania brak deski górnej lub deski dolnej brak drewnianego wspornika brak elementu dystansowego brak gwoździ lub nitów deska górna z pęknięciem poprzecznym deska górna z odłupaniem większym niż 15 mm deska dolna z pęknięciem poprzecznym deska dolna z odłupaniem większym niż 15 mm deski górne lub dolne o zaniżonej grubości wspornik drewniany z odłupaniem z widocznym gwoździem element dystansowy pogięty, gdzie w punkcie pomiaru nie jest zachowana normatywna wysokość palety 163 mm element dystansowy o grubości poniżej 2 mm element dystansowy bez logo NDHP Ćwierćpalety nie mogą podlegać naprawie, o ile wadliwa jest deska środkowa pęknięcia poprzeczne lub zaniżona grubość. Także podrobione lub sfałszowane ćwierćpalety nie mogą być poddawane procesowi naprawy. Palety takie należy utylizować zgodnie z ogólnie przyjętymi zasadami. Naprawa ćwierćpalet potwierdzana jest stosownym wypaleniem oznaczenia firmy naprawczej na środkowych wspornikach po dłuższym boku ćwierćpalety.
