1 TE 1000-AVR Bedienungsanleitung Operating instructions Mode d emoi Istruzioni d uso Manual de instrucciones Manual de instruções Gebruiksaanwijzing Οδηγιες χρησεως Használati utasítás Instrukcja obsługi Инструкция по зксплуатации Návod k obsluze Návod na obsluhu Upute za uporabu Uputstvo za upotrebu Navodila za uporabo Ръководство за обслужване Instrucţiuni de utilizare de en fr it es pt nl el hu ru cs sk hr sr sl bg ro he Printed: Doc-Nr: PUB / / 000 / 03

2 1 Printed: Doc-Nr: PUB / / 000 / 03

3

4 6 8 7 PP P 9 10 PP 11 Printed: Doc-Nr: PUB / / 000 / 03

5 12

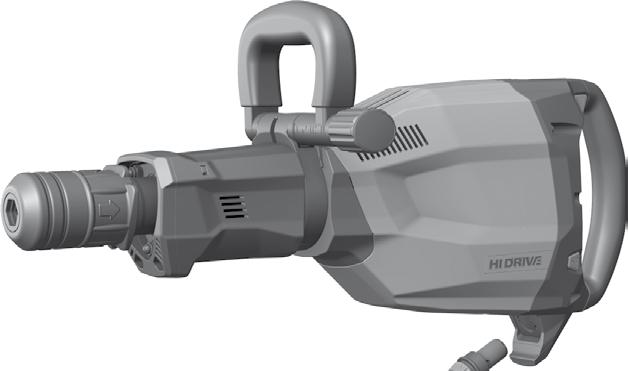

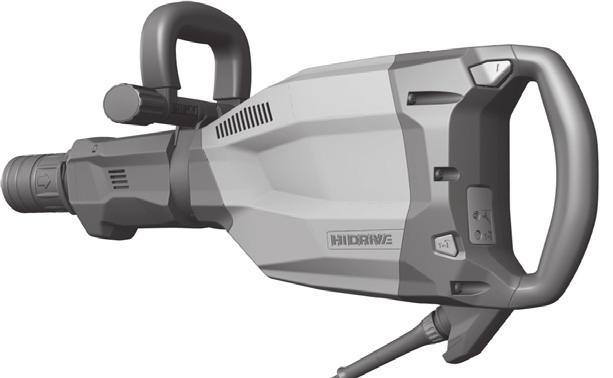

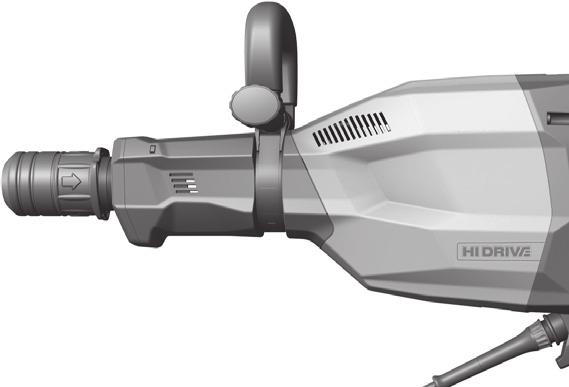

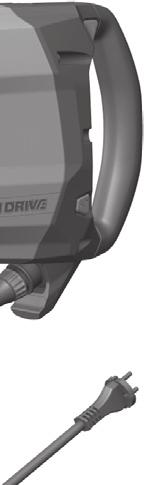

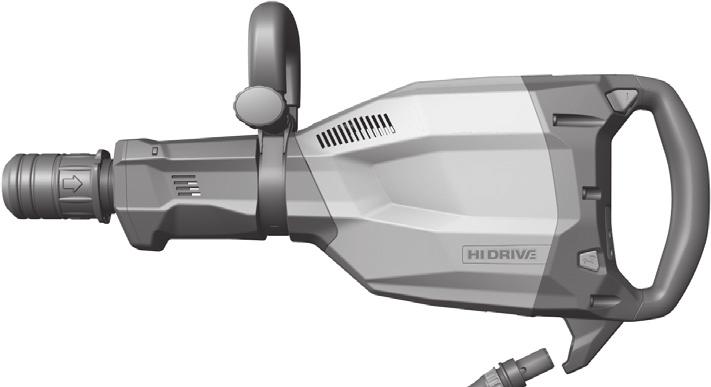

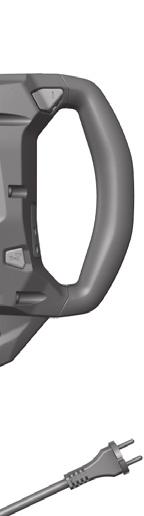

6 ORYGINALNA INSTRUKCJA OBSŁUGI Młot dłutujący TE 1000-AVR Przed uruchomieniem urządzenia należy koniecznie przeczytać instrukcję obsługi. Niniejszą instrukcję obsługi przechowywać zawsze wraz z urządzeniem. Urządzenie przekazywać innym użytkownikom wyłącznie z instrukcją obsługi. Spis treści Strona 1 Wskazówki ogólne 120 2Opis Akcesoria, materiały eksoatacyjne Dane techniczne Wskazówki bezpieczeństwa Przygotowanie do pracy 127 7Obsługa Konserwacja i utrzymanie urządzenia Usuwanie usterek Utylizacja Gwarancja producenta na urządzenia Deklaracja zgodności WE (oryginał) Liczby odnoszą się do rysunków. Rysunki znajdują się na początku instrukcji obsługi. W tekście niniejszej instrukcji obsługi słowo»urządzenie«oznacza zawsze młot dłutujący TE 1000 AVR. Podzespoły urządzenia, elementy obsługi i wskaźniki Uchwyt narzędziowy ; Szczeliny wentylacyjne = Uchwyt boczny (opcjonalnie) % Gałka & Włącznik/wyłącznik ( Uchwyt ) Przełącznik wyboru mocy + Wtyczka przewodu zasilającego Wtykowy przewód zasilający TE 1000 AVR / Wskaźnik serwisowy : Wskaźnik wyboru mocy 1 Wskazówki ogólne 1.1 Wskazówki informacyjne i ich znaczenie ZAGROŻENIE Wskazuje na bezpośrednie zagrożenie, które może prowadzić do ciężkich obrażeń ciała lub śmierci. 1.2 Objaśnienia do piktogramów i dalsze wskazówki Znaki ostrzegawcze OSTRZEŻENIE Dotyczy potencjalnie niebezpiecznej sytuacji, która może doprowadzić do poważnych obrażeń ciała lub śmierci. OSTROŻNIE Wskazuje na możliwość powstania niebezpiecznej sytuacji, która może prowadzić do lekkich obrażeń ciała lub szkód materialnych. Ostrzeżenie przed ogólnym niebezpieczeństwem Ostrzeżenie przed niebezpiecznym napięciem elektrycznym Ostrzeżenie przed gorącą powierzchnią WSKAZÓWKA Wskazówki dotyczące użytkowania i inne przydatne informacje. 120

7 Znaki nakazu Używać okularów ochronnych Używać kasku ochronnego Używać ochraniaczy słuchu Używać rękawic ochronnych Miejsce umieszczenia szczegółów identyfikacyjnych na urządzeniu Oznaczenie typu umieszczone jest na tabliczce znamionowej, a numer serii z boku na obudowie. Oznaczenia te należy przepisać do instrukcji obsługi i w razie pytań do naszego przedstawicielstwa lub serwisu powoływać się zawsze na te dane. Typ: Generacja: 02 Używać obuwia ochronnego Używać lekkiej maski przeciwpyłowej Przed użyciem należy przeczytać instrukcję obsługi Nr seryjny: Symbole Materiały przekazywać do ponownego wykorzystania Wolt Amper Prąd zmienny Herc Podwójna izolacja 2Opis 2.1 Użycie zgodne z przeznaczeniem Urządzenie to jest elektrycznym młotem dłutującym z pneumatycznym udarem i przeznaczone jest do ciężkiego kucia. Urządzenie to jest przystosowane do prac rozbiórkowych i wyburzeniowych w podłożu betonowym i ceglanym, jak również z kamienia i asfaltu. Nie wolno obrabiać materiałów zagrażających zdrowiu (np. azbest). Należy przestrzegać krajowych przepisów bezpieczeństwa i higieny pracy. Urządzenie przeznaczone jest do użytku profesjonalnego i może być użytkowane, konserwowane i utrzymywane we właściwym stanie technicznym wyłącznie przez autoryzowany, przeszkolony personel. Personel ten musi być przede wszystkim poinformowany o możliwych zagrożeniach. Urządzenie i jego wyposażenie mogą stanowić zagrożenie, jeśli stosowane będą przez niewykwalifikowany personel w sposób niewłaściwy lub niezgodny z przeznaczeniem. Otoczeniem miejsca pracy może być: ac budowy, warsztat, renowacje, przebudowy i nowe budownictwo. Urządzenie może być używane tylko w suchym otoczeniu. Nie używać urządzenia tam, gdzie istnieje niebezpieczeństwo pożaru lub eksozji. Urządzenie może być zasilane wyłącznie prądem o napięciu sieciowym i częstotliwości zgodnej z danymi na tabliczce znamionowej. Aby uniknąć niebezpieczeństwa obrażeń ciała, stosować wyłącznie oryginalne wyposażenie i części zamienne Hilti. Przestrzegać wskazówek dotyczących eksoatacji, konserwacji oraz utrzymaniaurządzeniawewłaściwymstanie technicznym, zawartych w instrukcji obsługi. Dokonywanie modyfikacji i zmian w urządzeniu jest zabronione. 121

8 2.2 Uchwyt narzędziowy TE S szybkowymienny uchwyt narzędziowy 2.3 Przełączniki Włącznik/wyłącznik Przełącznik wyboru mocy (100%, 70%) 2.4 Uchwyty (pokryte miękkim elastomerem) (opcjonalnie) Uchwyt antywibracyjny Obrotowy i uchylny antywibracyjny uchwyt boczny 2.5 Smarowanie Przekładnia i mechanizm udarowy z oddzielnymi komorami smarowania Dodatkowa komora smarowania z przodu mechanizmu udarowego zapobiega przedostawaniu się pyłu do urządzenia. 2.6 Active Vibration Reduction Urządzenie wyposażone jest w system "Active Vibration Reduction" (AVR), który znacznie redukuje wartość wibracji w porównaniu z wibracjami urządzenia bez systemu "Active Vibration Reduction". 2.7 Mechanizm zabezpieczający Ochrona termiczna i system tłumienia drgań dzięki zastosowaniu niezależnej od wnętrza maszyny obudowy z tworzywa sztucznego i uchwytu urządzenia. Elektroniczna blokada ponownego rozruchu w celu zapobiegania niezamierzonemu włączeniu urządzenia po przerwie w zasilaniu (patrz rozdział "Usuwanie usterek"). Samoczynna ochrona elektroniki przed przepięciami i zbyt wysoką temperaturą. 2.8 Wskaźniki z sygnałem świetlnym Wskaźnik serwisowy z sygnałem świetlnym (patrz rozdział "Konserwacja i utrzymanie urządzenia/wskaźnik serwisowy") Wskaźnik wyboru mocy (patrz rozdział "Obsługa/Ustawianie mocy kucia") 2.9 W skład wyposażenia standardowego wchodzą 1 Urządzenie 1 Smar 1 Ściereczka 1 Instrukcja obsługi 1 Walizka Hilti 2.10 Stosowanie przedłużaczy Stosować wyłącznie przedłużacze przeznaczone dla danego zakresu roboczego o wystarczającym przekroju. W przeciwnym razie może dojść do spadku mocy urządzenia i przegrzania przewodu. Regularnie sprawdzać, czy przedłużacz nie jest uszkodzony. Wymieniać uszkodzone przedłużacze. Zalecane minimalne przekroje i maksymalne długości przewodów: Przekrój przewodu 1,5 mm² 2,5 mm² 3,5 mm² Napięciesieciowe100V 30m Napięciesieciowe V 25m Napięciesieciowe V 50m 75 m Nie stosować przedłużaczy o przekroju 1,25 mm² i 2,0 mm² Przedłużacz na wolnym powietrzu Na wolnym powietrzu stosować wyłącznie przedłużacze przewidziane do tego celuiodpowiedniooznaczone. 122

9 2.12 Stosowanie prądnicy lub transformatora Urządzenie można podłączyć do prądnicy lub transformatora, jeśli spełnione będą następujące warunki: moc wtórna wwatachoconajmniej dwukrotnie większej mocy niżpodanona tabliczce znamionowej urządzenia, napięcie robocze powinno przez cały czas mieścić się w granicach pomiędzy +5 % a 15 % napięcia znamionowego, częstotliwość od 50 do 60 Hz, nigdy powyżej 65 Hz oraz powinien być zainstalowany automatyczny regulator napięcia ze wzmacniaczem rozruchowym. W żadnym wypadku nie podłączać jednocześnie innych urządzeń do prądnicy/transformatora. Włączanie lub wyłączanie innych urządzeń może spowodować skoki podnapięciowe lub przepięciowe, które mogą uszkodzić urządzenie. 3 Akcesoria, materiały eksoatacyjne Nazwa Moduł odsysający Skrót TE DRS B Należy używać niżej wymienionych narzędzi Hilti. Dzięki nim można osiągnąć wyższą wydajność i dłuższą żywotność urządzenia, ponieważ urządzenie i narzędzia są do siebie idealnie dopasowane. Uchwyt narzędziowy TE S / określenie osprzętu Szerokość w mm Długość w mm Szerokość w calach Szpicak TE SP SM TE SP SM TE SP SM Dłuto płaskie TE SP FM ¹ ₄ 14 TE SP FM ¹ ₄ 20 TE SP FM ¹ ₄ 27 Dłuto płaskie szerokie TE SP SPM 5/36 TE SP SPM 5/50 TE SP SPM 8/36 TE SP SPM 8/50 TE SP ³ ₄ 14 SPM 12/36 TE SP ³ ₄ 20 SPM 12/50 Dłuto szpachlowe TE S-BSPM ¹ ₂ Skrobak/dłuto płaskie TE SP-SPMK ³ ₄ 20 szerokie podgięte 12/50 Dłuto płaskie szerokie z TE S-SPI ¹ ₂ 19¹ ₈ ostrą końcówką Dłutodopodłożaz TE S-TT tłucznia Trzon TE S SS TE S SS Ubijak TP STP 150 x x 6 150/150 Groszkownik głowica TP-SKHM x 40 1¹ ₂ x 1¹ ₂ TP-SKHM x 60 2¹ ₃ x 2¹ ₃ Długość w calach 123

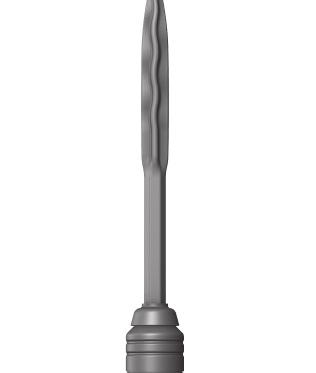

10 Uchwyt narzędziowy TE S / określenie osprzętu Szerokość w mm Długość w mm Szerokość w calach Długość w calach Dłuto do uziomów TP TKS 15 wewnątrz 15 TP TKS 20 wewnątrz 20 TP TKS 25 wewnątrz 25 TE S RD ½" TE S RD ⁵ ₈" TE S RD ³ ₄" wewnątrz ¹ ₂ wewnątrz ⁵ ₈ wewnątrz ³ ₄ 4 Dane techniczne Zmiany techniczne zastrzeżone! Napięcie znamionowe 100 V 110 V 110 V 127 V Znamionowy pobór mocy W W W Prąd znamionowy 15 A 16 A 15 A 14,5 A Częstotliwość sieci 50 60Hz 50Hz 60Hz 60Hz Napięcie znamionowe 220 V 230 V 240 V V Znamionowy pobór mocy W W W W Prąd znamionowy 8 A 7,6 A 7,3 A 8,0 7,3 A Częstotliwość sieci 50 60Hz 50Hz 50Hz 50 60Hz Urządzenie Ciężar zgodny z procedurą EPTA 01/2003 Energia pojedynczego udaru zgodna z procedurą EPTA 05/2009 Uchwyt narzędziowy Liczba udarów przy obciążeniu Klasa ochrony TE 1000 AVR 12,5 kg 26 J TE S 32,5 Hz Klasa ochrony II (podwójna izolacja) WSKAZÓWKA Podany w niniejszej instrukcji poziom drgań został zmierzony zgodnie z metodą pomiarową według normy EN i może być stosowany do porównywania elektronarzędzi. Można go również stosować do tymczasowego określenia obciążenia drganiami. Podany poziom drgań dotyczy głównych zastosowań elektronarzędzia. Jeśli elektronarzędzie zostanie użyte do innych prac, z innymi narzędziami roboczymi lub nie będzie odpowiednio konserwowane, wówczas poziom drgań może odbiegać od podanego. Może to prowadzić do znacznego zwiększenia obciążenia elektronarzędzia drganiami przez cały czas eksoatacji. Aby dokładnie określić obciążenie drganiami, należy uwzględnić czas, w którym urządzenie jest wyłączone oraz/lub włączone, ale nie jest używane. Może to prowadzić do znacznego zmniejszenia obciążenia elektronarzędzia drganiami przez cały czas eksoatacji. W celu ochrony użytkownika przed działaniem drgań należy zastosować dodatkowe środki bezpieczeństwa, np.: konserwacja elektronarzędzi i narzędzi roboczych, rozgrzanie dłoni, właściwa organizacja pracy. Informacje o hałasie i wibracjach (pomiar według EN ): Typowy poziom mocy akustycznej według skali A 96 db (A) Typowy poziom ciśnienia akustycznego według skali A 85 db (A) Tolerancja błędu dla wymienionych poziomów ciśnienia 3dB(A) akustycznego 124

11 Trójosiowe wartości dotyczące wibracji (suma wektorów wibracji) podczas kucia, a h, Cheq Tolerancja błędu (K) 5m/s² 1,5 m/s² 5 Wskazówki bezpieczeństwa 5.1 Ogólne wskazówki dotyczące bezpiecznej eksoatacji elektronarzędzi a) OSTRZEŻENIE Należy zapoznać się ze wskazówkami dotyczącymi bezpieczeństwa. Nieprzestrzeganie wskazówek bezpieczeństwa może prowadzić do porażenia prądem, pożaru i/lub ciężkich obrażeń ciała. Należy zachować do wglądu wszystkie wskazówki i zalecenia dotyczące bezpieczeństwa. Używane w przepisach bezpieczeństwa pojęcie "elektronarzędzie" odnosi się do elektronarzędzi zasilanych prądem sieciowym (z przewodem zasilającym) i elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego) Bezpieczeństwo w miejscu pracy a) Należy dbać o czystość i dobre oświetlenie stanowiska pracy. Nieporządek lub brak oświetlenia w miejscu pracy mogą prowadzić do wypadków. b) Przy użyciu tego elektronarzędzia nie pracować w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Elektronarzędzia wytwarzają iskry, które mogą prowadzić do zapłonu pyłów lub oparów. c) Podczas pracy przy użyciu elektronarzędzia nie zezwalać na zbliżanie się dzieci i innych osób. W wyniku odwrócenia uwagi można stracić kontrolę nad urządzeniem Bezpieczeństwo elektryczne a) Wtyczka elektronarzędzia musi pasować do gniazda. W żaden sposób nie wolno modyfikować wtyczki. Nie należy używać trójników w połączeniu z uziemionymi elektronarzędziami. Niemodyfikowane wtyczki oraz odpowiednie gniazda wtykowe zmniejszają ryzyko porażenia prądem. b) Należy unikać kontaktu z uziemionymi powierzchniami, jak rury, grzejniki, piece i lodówki. Wprzypadku kontaktu cielesnego z uziemieniem istnieje zwiększone ryzyko porażenia prądem. c) Elektronarzędzie chronić przed deszczem i wilgocią. Wniknięcie wody do elektronarzędzia powoduje zwiększenie ryzyka porażenia prądem. d) Nigdy nie używać przewodu niezgodnie z jego przeznaczeniem, np. do przenoszenia lub zawieszania elektronarzędzia, ani do wyciągania wtyczki z gniazda. Przewód chronić przed działaniem wysokich temperatur, oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub skręcone przewody zwiększają ryzyko porażenia prądem. e) W przypadku wykonywania elektronarzędziem prac na świeżym powietrzu należy zastosować przedłużacz przystosowany do używania na zewnątrz. Użycie przedłużacza przystosowanego do eksoatacji w warunkach zewnętrznych zmniejsza ryzyko porażenia prądem. f) Jeśli użycie elektronarzędzia w wilgotnym środowisku jest nieuniknione, należy stosować wyłącznik różnicowo-prądowy. Stosowanie wyłącznika różnicowo-prądowego zmniejsza ryzyko porażenia prądem Bezpieczeństwo osób a) Należy być czujnym, uważać na to, co się robi i do pracy przy użyciu elektronarzędzi przystępować z rozwagą. Nie używać elektronarzędzia będąc zmęczonym lub znajdując się pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi przy użytkowaniu elektronarzędzia może prowadzić do poważnych obrażeń ciała. b) Zawsze nosić osobiste wyposażenie ochronne i zakładać okulary ochronne. Noszenie osobistego wyposażenia ochronnego, takiego jak maska przeciwpyłowa, antypoślizgowe obuwie robocze, kask ochronny lub ochraniacze słuchu, w zależności od rodzaju i użytkowania elektronarzędzia, zmniejsza ryzyko obrażeń ciała. c) Unikać niezamierzonego uruchomienia narzędzia. Przed podłączeniem elektronarzędzia do sieci elektrycznej i/lub włożeniem akumulatora w urządzenie oraz wzięciem elektronarzędzia do ręki lub przenoszeniem go, należy się upewnić, że jest wyłączone. Jeśli podczas przenoszenia elektronarzędzia naciskany jest przełącznik lub podczas podłączania do sieci przełącznik jest wciśnięty, można spowodować wypadek. d) Przed włączeniem elektronarzędzia usunąć narzędzia nastawcze oraz klucze. Narzędzia lub klucze, które znajdują się w ruchomych częściach urządzenia, mogą prowadzić do obrażeń ciała. e) Unikać niewygodnej pozycji ciała. Należy przyjąć bezpieczną pozycję i zawsze utrzymywać równowagę. Dziękitemumożliwajestlepszakontrola elektronarzędzia w nieprzewidzianych sytuacjach. f) Należy nosić odpowiednią odzież. Nie nosić obszernej odzieży ani biżuterii. Nie zbliżać włosów, odzieży ani rękawic do ruchomych części urządzenia. Obszerna odzież, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części urządzenia. 125

12 g) Jeśli możliwe jest zamontowanie urządzeń odsysających lub wyłapujących, upewnić się, czy są one właściwie podłączone i prawidłowo użytkowane. Stosowanie urządzeń odsysających zmniejsza zagrożenie spowodowane rozprzestrzenianiem się pyłów Zastosowanie i obchodzenie się z elektronarzędziami a) Nie przeciążać urządzenia. Do pracy należy używać elektronarzędzi zgodnie z ich przeznaczeniem. Odpowiednim narzędziem pracuje się lepiej i bezpieczniej w podanym zakresie mocy. b) Nie używać elektronarzędzia, którego przełącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć, stanowi zagrożenie i należy je naprawić. c) Przed przystąpieniem do nastawy urządzenia, wymiany osprzętu lub odłożeniem urządzenia należy wyciągnąć wtyczkę z gniazda i/lub akumulator z urządzenia. Ten środek ostrożności zapobiega niezamierzonemu włączeniu elektronarzędzia. d) Nieużywane elektronarzędzia przechowywać w miejscu niedostępnym dla dzieci. Nie zezwalać na użytkowanie narzędzia osobom, które nie zapoznały się z nim lub nie przeczytały niniejszych wskazówek. Elektronarzędzia stanowią zagrożenie, jeśli używane są przez osoby niedoświadczone. e) Należy starannie pielęgnować elektronarzędzia. Kontrolować, czy ruchome części funkcjonują bez zarzutu i nie są zablokowane, czy części nie są popękane ani uszkodzone w takim stopniu, że mogłoby to mieć wpływ na prawidłowe funkcjonowanie elektronarzędzia. Przed przystąpieniem do użytkowania urządzenia należy zlecić naprawę uszkodzonych części. Przyczyną wielu wypadków jest niewłaściwa konserwacja elektronarzędzi. f) Należy zadbać o to, aby narzędzia tnące były ostre i czyste. Starannie pielęgnowane narzędzia tnące z ostrymi krawędziami tnącymi rzadziej zakleszczają się i łatwiej się je prowadzi. g) Elektronarzędzia, osprzętu, narzędzi roboczych itp. należy używać zgodnie z niniejszymi wskazówkami. Przy tym należy uwzględnić warunki pracy i rodzaj wykonywanych czynności. Używanie elektronarzędzi do prac niezgodnych z przeznaczeniem, może doprowadzić do niebezpiecznych sytuacji Serwis a) Naprawę elektronarzędzia zlecać wyłącznie wykwalifikowanemu personelowi, stosując tylko oryginalne części zamienne. Gwarantuje to zachowanie bezpieczeństwa elektronarzędzia. 5.2 Wskazówki bezpieczeństwa dot. młotów a) Zakładać ochraniacze słuchu. Hałas może być przyczyną utraty słuchu. b) Korzystać z dołączonych w dostawie dodatkowych uchwytów do urządzenia. Utrata kontroli nad urządzeniem może prowadzić do obrażeń ciała. c) Podczas wykonywania prac, w trakcie których narzędzie może natrafić na ukryte przewody elektryczne lub własny przewód zasilający, urządzenie trzymać za izolowane uchwyty. Kontakt z przewodem prądowym może doprowadzić do przeniesienia napięcia na metalowe elementy urządzenia i spowodować porażenie prądem. 5.3 Dodatkowe wskazówki dotyczące bezpieczeństwa Bezpieczeństwo osób a) Nieużywane urządzenia należy przechowywać w bezpiecznym miejscu. Nieużywane urządzenie należy przechowywać w suchym, wysoko położonym lub zamkniętym miejscu, niedostępnym dla dzieci. b) Trzymać urządzenie zawsze oburącz za przewidziane do tego celu uchwyty. Utrzymywać uchwyty w suchym i czystym stanie. Nie mogą one być zanieczyszczone smarem lub olejem. c) Robić przerwy w pracy oraz wykonywać ćwiczenia rozluźniające i ćwiczenia palców w celu ich lepszego ukrwienia. d) Podczas pracy przewód sieciowy i przedłużacz prowadzićzawszeodurządzeniakutyłowi.dzięki temu można uniknąć potknięcia się o przewód. e) Należy pouczyć dzieci, że nie wolno bawić się urządzeniem. f) Urządzenie nie może być użytkowane przez dzieci oraz osoby fizycznie słabe bez uprzedniego pouczenia. g) Pyły z materiałów zawierających ołów, niektóre rodzaje drewna, minerały i metal mogą być szkodliwe dla zdrowia. Kontakt ze skórą oraz wdychanie pyłów może wywołać reakcje alergiczne oraz/lub prowadzić do chorób dróg oddechowych użytkownika oraz osób znajdujących się w pobliżu. Niektóre rodzaje pyłów, np. dębowy lub bukowy uchodzą za rakotwórcze, zwłaszcza w połączeniu z dodatkowymi substancjami do obróbki drewna (chromiany, środki ochronne do drewna). Materiał zawierający azbest może być obrabiany wyłącznie przez fachowców. W miarę możliwości używać modułu odsysającego. Aby uzyskać najlepszy efekt odsysania, należy używać polecanego przez Hilti odpowiedniego odkurzacza przenośnego do pyłu drewnianego i/lub mineralnego, przystosowanego do pracy z tym urządzeniem. Zadbać o dobrą wentylację stanowiska pracy. Zaleca się zakładanie maski przeciwpyłowej z filtrem klasy P2. Należy przestrzegać krajowych przepisów dotyczących obrabianych materiałów Bezpieczeństwo elektryczne a) Przed rozpoczęciem pracy należy skontrolować stanowisko i obszar roboczy pod względem występowania ukrytych przewodów elektrycznych, gazowych i rurociągów wodnych, np. przy użyciu wykrywacza metali. Zewnętrzne metalowe części urządzenia mogą przewodzić prąd, jeśli nieopatrznie 126

13 uszkodzony zostanie przewód elektryczny. Stwarza to poważne zagrożenie porażeniem prądem. b) Zakryte przewody elektryczne, rury gazowe i wodne stanowią poważne zagrożenie w przypadku ich uszkodzenia podczas pracy. Dlatego wcześniej należy sprawdzić obszar roboczy, np. za pomocą wykrywacza metalu. Zewnętrzne metalowe części urządzenia mogą przewodzić prąd, jeśli np. przypadkowo uszkodzony zostanie przewód elektryczny. c) Regularnie kontrolować przewód zasilania urządzenia i w razie stwierdzenia jego uszkodzenia oddać do naprawy wykwalifikowanemu fachowcowi. Kontrolować regularnie przedłużacze i wymieniać je na nowe, jeśli są uszkodzone. Jeśli podczas pracy uszkodzony zostanie przewód sieciowy lub przedłużacz, nie wolno dotykać tego przewodu. Wyciągnąć wtyczkę sieciową z gniazda. Uszkodzone przewody przyłączeniowe oraz przedłużacze mogą stwarzać ryzyko porażenia prądem. d) Wykonując częste prace z użyciem materiałów przewodzących należy zabrudzone urządzenia regularnie przekazywać do kontroli w serwisie Hilti. Osadzający się na powierzchni urządzenia pył, w szczególności od zwiercin materiałów przewodzących, jak również wilgoć, może przy niekorzystnych warunkach prowadzić do porażenia prądem elektrycznym. e) Jeśli istnieje ryzyko uszkodzenia ukrytych przewodów elektrycznych lub przewodu zasilającego, należy trzymać urządzenie za izolowane uchwyty.w przypadku zetknięcia się urządzenia z przewodem elektrycznym, nieosłonięte części metalowe mogą znaleźć się pod napięciem, a użytkownik może zostać porażony prądem. f) Jeśli przy pomocy elektronarzędzia wykonywane są prace na świeżym powietrzu, wówczas należy upewnić się, że urządzenie podłączone jest do sieci za pośrednictwem wyłącznika różnicowo-prądowego (RCD) o maksymalnym prądzie wyzwoleniowym 30 ma. Stosowanie wyłącznika różnicowo-prądowego zmniejsza ryzyko porażenia prądem elektrycznym. g) Zasadniczo zaleca się stosowanie wyłącznika różnicowo-prądowego (RCD) o maksymalnym prądzie wyzwoleniowym 30 ma. h) W przypadku przerwy w zasilaniu należy wyłączyć urządzenie i wyciągnąć wtyczkę sieciową. Pozwoli to na uniknięcie niezamierzonego uruchomienia urządzenia w razie ponownego doprowadzenia napięcia Miejsce pracy a) Zadbać o dobrą wentylację stanowiska pracy. Nieprawidłowa wentylacja stanowiska pracy może spowodować zagrożenie dla zdrowia wskutek nadmiernego zapylenia. b) Utrzymywać porządek na stanowisku pracy. Zadbać o to, aby w strefie roboczej nie znajdowały się żadne przedmioty, o które można się skaleczyć. Nieporządek w miejscu pracy może prowadzić do wypadków. c) W przypadku prac przebiciowych należy zabezpieczyć obszar po drugiej stronie. Oderwane materiały mogą wypaść i/lub spaść, powodując obrażenia osób. d) Przed rozpoczęciem pracy należy uzyskać pozwolenie od kierownika budowy. Prace w budynkach i innych strukturach mogą naruszyć ich statykę, w szczególności podczas odcinania prętów zbrojeniowych lub elementów nośnych Osobiste wyposażenie ochronne Użytkownik i osoby znajdujące się w pobliżu w czasie pracy urządzenia muszą używać odpowiednich okularów ochronnych, kasku ochronnego, ochraniaczy słuchu, rękawic ochronnych, obuwia ochronnego oraz lekkiej maski przeciwpyłowej. 6 Przygotowanie do pracy OSTROŻNIE Przed każdym użyciem sprawdzić narzędzie pod kątem uszkodzeń i nierównomiernego zużycia. 6.1 Montaż, ustalanie położenia i demontaż uchwytu bocznego (wyposażenie) 2 1. Wyciągnąć wtyczkę sieciową z gniazda. 2. Poluzować obejmę zaciskową i wcisnąć na szyjkę urządzenia. 3. Odkręcić i usunąć gałkę. 4. Wyciągnąć z uchwytu śrubę z łbem sześciokątnym. 5. Nasunąć uchwyt na mocowanie obejmy zaciskowej. WSKAZÓWKA Zwrócić uwagę na prawidłowe ułożenie uzębienia. 6. Z powrotem nasadzić śrubę z łbem sześciokątnym. 7. Zamontować gałkę. 8. Ustawić uchwyt boczny w żądanej pozycji. 9. Zamocować uchwyt boczny za pomocą gałki. 127

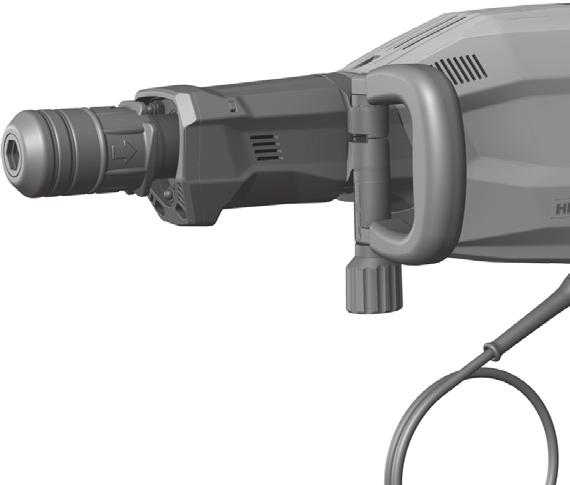

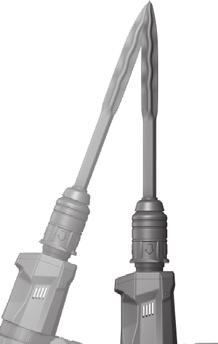

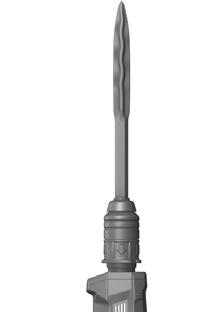

14 10. W celu demontażu uchwytu bocznego należy przeprowadzić wyżej opisane czynności w odwrotnej kolejności. WSKAZÓWKA W celu montażu i pozycjonowania uchwytu bocznego należy przestrzegać również opisu dołączonego do uchwytu bocznego. 6.2 Podłączanie przewodu zasilającego do urządzenia 3 OSTROŻNIE Rozłączalne elektryczne połączenie wtykowe można podłączyć do urządzenia wyłącznie, gdy połączenie jest czyste, suche i nie podłączone do zasilania. Przed odłączeniem lub czyszczeniem elektrycznego połączenia wtykowego należy wyciągnąć wtyczkę z gniazda. 1. Wyjąć przewód zasilający z kartonu transportowego. 2. Włożyć zakodowane, rozłączalne elektryczne połączenie wtykowe do oporu w urządzenie. 3. Obracać z lekkim dociskiem połączenie wtykowe w kierunku zgodnym z ruchem wskazówek zegara, aż blokada zaskoczy z trzaskiem na swoje miejsce. 4. Włożyć wtyczkę sieciową do gniazda. 6.3 Zastosowanie przedłużacza oraz prądnicy lub transformatora Patrz w rozdziale "Opis/ Stosowanie przedłużaczy". 7Obsługa ZAGROŻENIE Trzymać urządzenie zawsze oburącz za przewidziane do tego celu uchwyty. Utrzymywać uchwyty w suchym i czystym stanie. Nie mogą one być zanieczyszczone smarem lub olejem. 7.1 Przygotowanie OSTROŻNIE Przy wymianie narzędzi zakładać rękawice ochronne, ponieważ narzędzie może mieć ostre krawędzie lub wskutek eksoatacji silnie się nagrzać Mocowanie narzędzia 4 WSKAZÓWKA Dłuto można zamocować w 6 różnych pozycjach (co 60 ). Dzięki temu, korzystając z dłut płaskich i kształtowych, można zapewnić optymalne położenie robocze. 1. Wyciągnąć wtyczkę sieciową z gniazda. 2. Sprawdzić, czy uchwyt dłuta jest czysty i lekko nasmarowany. W razie konieczności oczyścić i nasmarować uchwyt. 3. Sprawdzić czy krawędź uszczelniająca pierścienia przeciwpyłowegojestczystaorazskontrolowaćjej stan. W razie konieczności wyczyścić pierścień przeciwpyłowy, lub wymienić go w przypadku uszkodzenia krawędzi uszczelniającej (patrz rozdział "Czynności pielęgnacyjne i konserwacyjne związane z utrzymaniem urządzenia"). 4. Wsunąć narzędzie w uchwyt narzędziowy i obracać je lekko dociskając, póki nie zaskoczy na swoje miejsce we wpuście prowadzącym. 5. Naciskać narzędzie w kierunku uchwytu narzędziowego, aż zaskoczy z trzaskiem na swoje miejsce. 6. Pociągnąć za narzędzie robocze, w celu sprawdzenia, czy zostało prawidłowo zamocowane Wyjmowanie narzędzia 5 ZAGROŻENIE Rozgrzanych narzędzi nie wolno kłaść na łatwopalne materiały. Na skutek ewentualnego zapłonu może dojść do pożaru. 1. Wyciągnąć wtyczkę sieciową z gniazda. 2. Otworzyć uchwyt narzędziowy, pociągając blokadę narzędzia w tył. 3. Wyciągnąć narzędzie z uchwytu. 7.2 Eksoatacja OSTRZEŻENIE Jeśli w przypadku odłączenia i ponownego podłączenia urządzenia do zasilania urządzenie rozpocznie pracę bez włączenia włącznika/wyłącznika, należy natychmiast zanieść urządzenie do serwisu Hilti. OSTRZEŻENIE W przypadku awarii włącznika/wyłącznika wyciągnąć wtyczkę z gniazda. OSTROŻNIE Podczas procesu obróbki powierzchni może dojść do odpryskiwania materiału. Używać okularów ochronnych, rękawic ochronnych, a w przypadku pracy bez urządzenia odsysającego, lekkiej maski przeciwpyłowej. Odłamki odłupanego materiału mogą spowodować obrażenia ciała lub oczu. OSTROŻNIE Podczas pracy powstaje hałas. Zakładać ochraniacze słuchu. Zbyt duży hałas może uszkodzić słuch. 128

15 7.2.1 Kucie Praca w niskich temperaturach WSKAZÓWKA Aby pracował mechanizm udarowy, urządzenie wymaga minimalnej temperatury roboczej. W celu osiągnięcia minimalnej temperatury roboczej należy włączyć urządzenie i poczekać, aż się nagrzeje. Poprzez przyłożenie do podłoża sprawdzać w krótkich odstępach czasu (co ok. 30 sek.), czy mechanizm udarowy rozpocznie pracę. Jeśli mechanizm udarowy nie zacznie pracować, należy tę czynność powtórzyć. WSKAZÓWKA Ze względu na elektroniczny system sterowania rozruchem, rozruch w zimnych temperaturach może przebiegać inaczej Włączanie 1. Włożyć wtyczkę sieciową do gniazda. 2. Wcisnąć włącznik/wyłącznik Ustawianie mocy kucia 6 Poprzez naciśnięcie przełącznika wyboru mocy można zredukować moc kucia do ok. 70%. Gdy moc jest zredukowana, świeci się wskaźnik wyboru mocy. WSKAZÓWKA Ustawienie mocy kucia możliwe jest tylko, gdy urządzenie jest włączone. Ponowne naciśnięcie przełącznika wyboru mocy powoduje przełączenie urządzenia na pełną moc kucia. Również wyłączenie i ponowne włączenie urządzenia powoduje powrót do pełnej mocy kucia Wyłączanie 1. Wcisnąć włącznik/wyłącznik 2. Wyciągnąć wtyczkę sieciową z gniazda. 7.3 Porady dotyczące kucia Przyłożenie dłuta, rozpoczęcie kucia 7 Przyłożyć dłuto ok mm od krawędzi Pręty zbrojeniowe 8 Zawsze prowadzić dłuto do krawędzi materiału, nie zaś do prętów zbrojeniowych Kierunek kucia 9 1. Kucie rozpocząć pod kątem do powierzchni betonu i skierować wierzchołek do krawędzi. 2. Powoli zmienić kąt na 90 i wyłamać materiał Samoostrzenie 10 Należy regularnie obracać dłuto, ponieważ jego równomierne zużycie wspomaga proces samoostrzenia się Głębokość kucia 11 Design Polygon oznacza, że również głębiej położony materiał zostanie połamany i pokruszony Docisk Jeśli docisk jest za słaby, wówczas dłuto "skacze". Za silny docisk prowadzi do zmniejszenia mocy kucia. 7.4 Odłączanie przewodu zasilającego od urządzenia 12 OSTROŻNIE Po zakończeniu pracy i przed rozłączeniem elektrycznego połączenia wtykowego wyciągnąć wtyczkę z gniazda. 1. Wyciągnąć wtyczkę sieciową z gniazda. 2. Odciągnąć blokadę do tyłu i obrócić do oporu zakodowane, rozłączalne elektryczne połączenie wtykowe w kierunku przeciwnym do ruchu wskazówek. 3. Wyciągnąć przewód zasilający z urządzenia. 4. Włożyć przewód zasilający do skrzynki transportowej. 8 Konserwacja i utrzymanie urządzenia OSTROŻNIE Wyciągnąć wtyczkę sieciową z gniazda. 8.1 Konserwacja narzędzi Usuwać przywierający brud i chronić powierzchnie narzędzi przed korozją, przecierając je od czasu do czasu ściereczką zwilżoną olejem. 8.2 Konserwacja urządzenia OSTROŻNIE Należy zadbać o to, aby urządzenie, zwłaszcza uchwyty, były suche i czyste. Nie mogą one być zanieczyszczone smarem ani olejem. Nie używać środków konserwujących zawierających silikon. Zewnętrznaobudowaurządzeniawykonanajestzodpornego na uderzenia tworzywa sztucznego. Uchwyty są z elastomeru. Nigdy nie używać urządzenia z niedrożnymi szczelinami wentylacyjnymi! Ostrożnie czyścić szczeliny wentylacyjne suchą szczotką. Zapobiegać przedostawaniu się ciał obcych do wnętrza urządzenia. Zewnętrzne powierzchnie obudowy regularnie przecierać lekko zwilżoną ściereczką. Do czyszczenia nie używać żadnych urządzeń rozpylających, strumienia pary ani bieżącej wody! Może to doprowadzić do zmniejszenia bezpieczeństwa elektrycznego urządzenia. 129

16 8.3 Wskaźnik serwisowy WSKAZÓWKA Urządzenie wyposażone jest we wskaźnik serwisowy. Wskaźnik Świecisięnaczerwono Upłynął czas na wykonanie serwisu. Od momentu zaświecenia się wskaźnika można używać urządzenia jeszcze przez kilka godzin rzeczywistego czasu pracy, dopóki urządzenie nie zostanie automatycznie wyłączone. Zanieść urządzenie w terminie do serwisu Hilti, aby było ono zawsze gotowe do eksoatacji. Miga na czerwono Patrz rozdział "Usuwanie usterek". 8.4 Czyszczenie pierścienia przeciwpyłowego Należy regularnie czyścić pierścień przeciwpyłowy przy uchwycie narzędziowym za pomocą czystej i suchej ściereczki. Delikatnie oczyścić krawędź uszczelniającą i nasmarować niewielką ilością smaru Hilti. 8.5 Utrzymanie urządzenia we właściwym stanie technicznym OSTRZEŻENIE Naprawy elementów elektrycznych mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków. Przed demontażem układu elektronicznego należy odczekać ok. 1 minuty w celu rozładowania się napięcia resztkowego. Regularnie sprawdzać, czy nie są uszkodzone zewnętrzne elementy urządzenia i kontrolować, czy prawidłowo działają wszystkie elementy obsługi. Nie eksoatować urządzenia, gdy jakaś jego część jest uszkodzona lub element obsługi nie działa prawidłowo. Oddać urządzenie do naprawy w serwisie Hilti. 8.6 Kontrola po wykonaniu czynności konserwacyjnych i związanych z utrzymaniem urządzenia Po zakończeniu prac konserwacyjnych oraz prac związanych z utrzymaniem urządzenia we właściwym stanie technicznym należy sprawdzić, czy zamontowane zostały i czy prawidłowo działają wszystkie instalacje zabezpieczające. 9 Usuwanie usterek Usterka Możliwa przyczyna Rozwiązanie Urządzenie nie uruchamia się. Trwa inicjalizacja elektroniki (ok. 4 sekund od włożenia wtyczki) lub aktywna jest elektroniczna blokada rozruchu po przerwaniu zasilania sieciowego. Przerwane zasilanie prądem sieciowym. Uszkodzony przewód sieciowy lub wtyczka. Uszkodzony włącznik urządzenia. Prądnica z Sleep Mode. Przewód zasilający nie jest prawidłowo podłączony do urządzenia. Wyłączyć i ponownie włączyć urządzenie. Podłączyć inne urządzenie elektryczne, sprawdzić działanie. Przekazać wykwalifikowanemu elektrykowi do sprawdzenia i ewentualnej naprawy. Przekazać wykwalifikowanemu elektrykowi do sprawdzenia i ewentualnej naprawy. Obciążyć prądnicę drugim urządzeniem odbiorczym (np. lampą oświetlającą ac budowy). Następnie wyłączyć i ponownie włączyć urządzenie. Podłączyć prawidłowo przewód zasilający do urządzenia. Patrz rozdział: 6.2 Podłączanie przewodu zasilającego do urządzenia 3 Brak udaru. Temperatura urządzenia jest za niska. Rozgrzać urządzenie do minimalnej temperatury roboczej. Patrz rozdział: Kucie 130

17 Usterka Możliwa przyczyna Rozwiązanie Brak udaru. Awaria urządzenia. Oddaćurządzeniedonaprawywser- wisie Hilti. Urządzenie nie uruchamia się, a wskaźnik serwisowy świeci się na czerwono. Awaria urządzenia. Oddaćurządzeniedonaprawywser- wisie Hilti. Urządzenie nie uruchamia się, a wskaźnik serwisowy miga na czerwono. Urządzenie wyłącza się podczas eksoatacji, a wskaźnik serwisowy miga na czerwono. Napięcie prądu zasilającego jest zbyt wysokie. Ochrona przed przegrzaniem. Wymienić gniazdo. Sprawdzić sieć. Odczekać do ostygnięcia urządzenia. Oczyścić szczeliny wentylacyjne. Urządzenie nie ma pełnej mocy. Aktywowana funkcja redukcji mocy. Włączyć przełącznik wyboru mocy (uwzględnić wskaźnik wyboru mocy). Odłączyć i ponownie podłączyć urządzenie. Dłuto nie daje się wyjąć z mocowania. Przewód przedłużający zbyt długi i/lub o zbyt małym przekroju. Prąd zasilający posiada zbyt niskie napięcie. Uchwyt narzędziowy nie jest do końca odciągnięty. Stosować przewód przedłużający o dopuszczalnej długości i/lub wystarczającym przekroju. Podłączyć urządzenie do innego źródła zasilania. Blokadę narzędzia odciągnąć do oporu i wyjąć narzędzie. WSKAZÓWKA Jeśli powyższe środki zaradcze nie poskutkują, należy zlecić sprawdzenie urządzenia w serwisie Hilti. 10 Utylizacja Urządzenia Hilti wykonane zostały w znacznej mierze z materiałów nadających się do powtórnego wykorzystania. Warunkiem takiego recyklingu jest prawidłowe oddzielenie materiałów. W wielu krajach firma Hilti jest już przygotowana na przyjmowanie starych urządzeń w celu ich utylizacji. Informacje na ten temat można uzyskać u doradców technicznych lub w punkcie serwisowym Hilti. Dotyczy tylko państw UE Nie wyrzucać elektronarzędzi z odpadami komunalnymi! Zgodnie z Europejską Dyrektywą w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego oraz dostosowaniem jej do prawa krajowego, zużyte elektronarzędzia należy posegregować i zutylizować w sposób przyjazny dla środowiska. 11 Gwarancja producenta na urządzenia W razie pytań dotyczących warunków gwarancji należy skontaktować się z lokalnym przedstawicielem HILTI. 131

18 12 Deklaracja zgodności WE (oryginał) Nazwa: Młot dłutujący Oznaczenie typu: TE 1000-AVR Generacja: 02 Rok konstrukcji: 2013 Deklarujemy z pełną odpowiedzialnością, że niniejszy produkt jest zgodny z następującymi wytycznymi oraz normami: 2004/108/WE, 2006/42/WE, 2000/14/WE, 2011/65/UE, EN , EN , EN ISO Zmierzony poziom mocy akustycznej, L WA TE 1000 AVR(02) Gwarantowany poziom mocy akustycznej, L WAd TE 1000 AVR(02) Procedura oceny zgodności Notyfikowane miejsce kontrolne (0044) 96 db/1pw 99 db/1pw 2000/14/WE załącznik VI TÜV NORD CERT GmbH Oddział w Hanowerze Am TÜV Hannover Niemcy Hilti Corporation, Feldkircherstrasse 100, FL 9494 Schaan Paolo Luccini Jan Doongaji Head of BA Quality and Process Management Executive Vice President Business Area Electric Tools & Accessories Business Unit Power Tools & Accessories 12/ /2013 Dokumentacja techniczna: Hilti Entwicklungsgesellschaft mbh Zulassung Elektrowerkzeuge Hiltistrasse Kaufering Deutschland 132
