Instalacje igłofiltrowe. technika odwadniania

Transkrypt

1 technika odwadniania 1

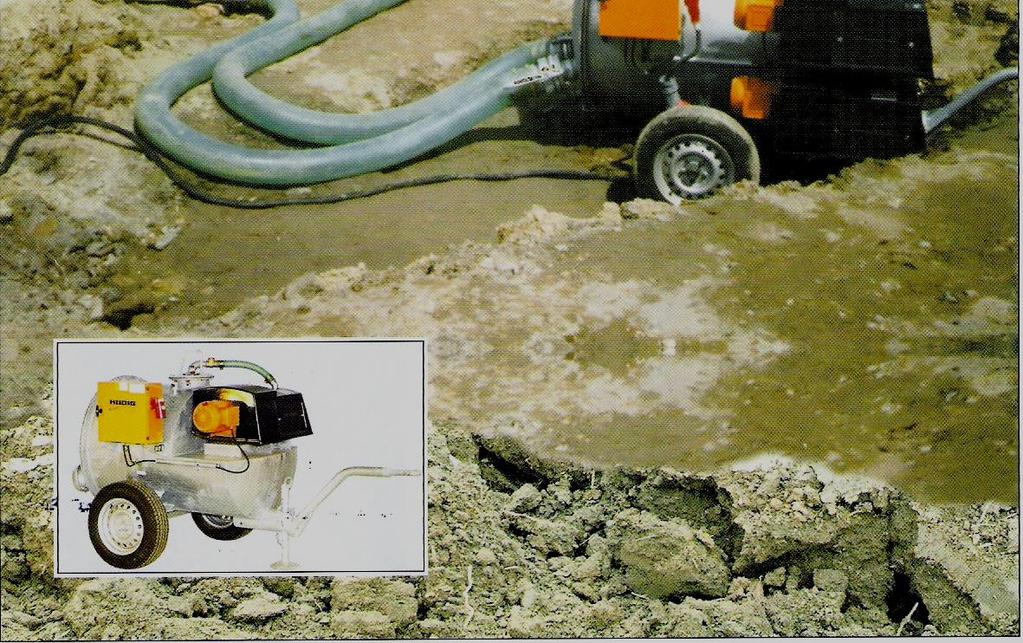

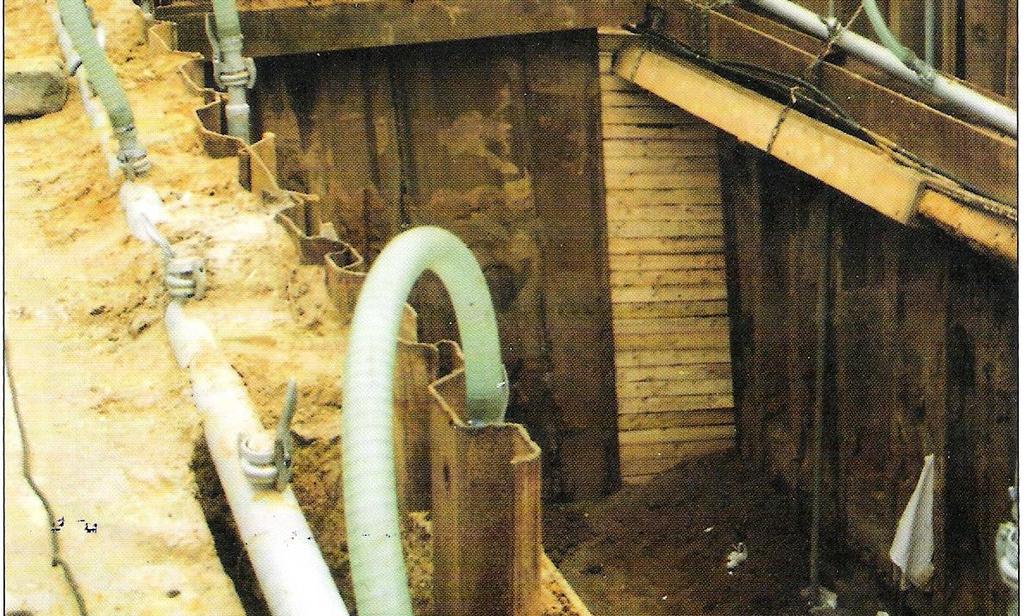

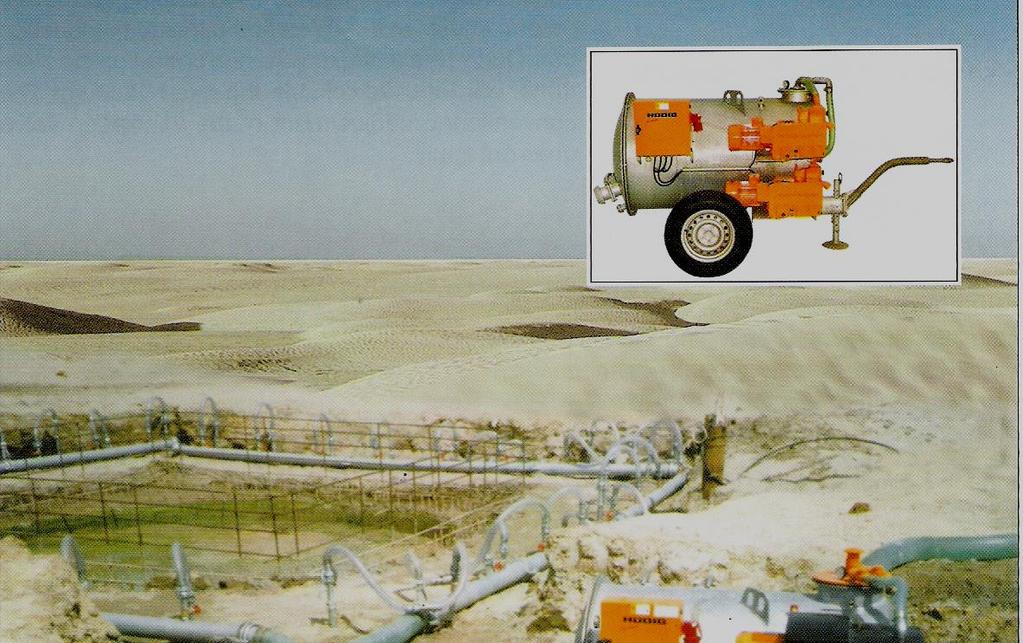

2 INSTALACJE IGŁOFILTROWE podłączone do agregatu pompowego, służą do obniżania poziomu wody gruntowej w celu umożliwienia prowadzenia prac w wykopach, w których dochodzi do napływania wód gruntowych utrudniających roboty ziemne i instalacyjne. Zastosowanie stalowych rur cienkościennych do produkcji elementów instalacji zmniejszyło ich wagę, a dzięki ocynkowaniu są one dobrze zabezpieczone przed korozją. Zalety stosowania instalacji j w wersji stalowej: Uniwersalne kolektory ssące stosowanie tradycyjnych filtrów stalowych wielokrotnego użytku stosowanie elastycznych igłofiltrów Ø 32 mm z filtrem traconym lub Ø32 mm z filtrem stałym stosunkowo mały ciężar bardziej odporne na amatorów cudzej własności w niż instalacje aluminiowe. 2

3 WYKAZ ELEMENTÓW INSTALACJI IGŁOFILTROWEJ PERROT 3

4 1. ZESPÓŁ KOLEKTORA SSĄCEGO Z KRÓĆCAMI TYPU PERROT służy do podłączenia igłofiltrów z agregatem pompowym. Kolektor z króćcami Perrot typu V50mm może współpracować zarówno z igłofiltrami elastycznymi 32mm (z filtrem stałym lub traconym) jak i stalowymi igłofiltrami samowpłukującymi 2. Istnieje możliwość zamówienia kolektora w innych długościach oraz z inna ilością króćców. Dodatkowo możliwe jest zamówienie kolektora z zaworami kulowymi na każdym z króćców, które umożliwiają zamknięcie przepływu. L (mm) L1 (mm) n * * wykonanie niestandardowe na zapytanie 2. ZESPÓŁ KOLEKTORA SSĄCEGO Z KRÓĆCAMI KIELICHOWYMI (typ Klaudia) służy do połączenia igłofiltrów z agregatem pompowym. Kolektor z króćcami kielichowymi może współpracować z igłofiltrami elastycznymi 32mm (z filtrem stałym lub traconym). Jest stalowym odpowiednikiem obecnych na rynku kolektorów aluminiowych. Istnieje możliwość zamówienia kolektora w innych długościach oraz z inna ilością króćców. Dodatkowo możliwe jest zamówienie kolektora z zaworami kulowymi na każdym z króćców, które umożliwiają zamknięcie przepływu. L (mm) L1 (mm) n * * * wykonanie niestandardowe na zapytanie 3. IGŁOFILTR ELASTYCZNY 32MM Z FILTREM STAŁYM wykonany jest z elastycznej rury polietylenowej zakończonej osiatkowanym filtrem. Długość filtra: 0,3m; 0,6m; lub 1m. L (mm) L1 (mm) , 600 4

5 4. IGŁOFILTR ELASTYCZNY 32MM Z FILTREM TRACONYM - wykonany jest z elastycznej rury polietylenowej. Filtr zakładany jest na obciętą pod kątem 45 0 rurę. Filtr docinany jest z metrażu, wiec może być dowolnej długości (standardowo 300mm). D1 (mm) L (mm) L1 (mm) dowolny 5. RURA PRZELOTOWA służy do przedłużenia kolektora lub połączenia kolektorów w miejscu, w którym nie ma potrzeby instalacji igłofiltrów. L (mm) ; 2000; 3000; 4000; 5000; ŁĄCZNIK ELASTYCZNY służy do połączenia kolektora ssącego z agregatem, zmiany kierunku ułożenia kolektorów lub w przypadku rozmiaru 50 do połączenia kolektora z igłofiltrem stalowym 2. D L (mm) * inne długości na zapytanie 5

6 7. ZAŚLEPKA ZEWNĘTRZNA służy do zaślepiania końca kolektora ssącego, zaślepiania agregatu przy próbie podciśnienia lub zaślepiania króćców kolektora ssącego typu PERROT V50 w przypadku nie stosowania w danym miejscu igłofiltrów. D USZCZELKA KKG służy do uszczelniania złącz dźwigniowych typu Perrot. Stosowana jako część zamienna wszystkie złącza (kolektorów, łuków, łączników itp.) są fabrycznie wyposażone w uszczelkę. Rozmiar złącza D1 (mm) USZCZELKA IGŁOFILTRA służy do uszczelnienia połączenia igłofiltra z kolektorem ssącym wyposażonym w króćce kielichowe. Wykonana z gumy. D1 (mm) 23,5 7,5 6

7 10. KOREK IGŁOFILTRA służy do zaślepiania króćca kolektora w przypadku nie stosowania w danym miejscu igłofiltra. Rozmiar w zależności od stosowanego kolektora (z króćcami kielichowymi czy V50mm typ Perrot) D1 (mm) L (mm) WKŁADKA USZCZELNIAJĄCA - służy do uszczelnienia połączenia igłofiltra elastycznego (z filtrem stałym lub traconym) z kolektorem ssącym wyposażonym w króćce V 50mm typu Perrot. Wykonana z gumy. D1 (mm) L (mm) RURA WPŁUKUJĄCA 50 służy do posadowienia igłofiltrów elastycznych z filtrem stałym w gruncie, w przypadku gdy nie ma potrzeby stosowania obsypki igłofiltra. Zakończona od góry złączem męskim typu V L (mm) * inne długości na zapytanie 7

8 13. RURA WPŁUKUJĄCA 70 służy do posadowienia igłofiltrów elastycznych z filtrem traconym w gruncie, w przypadku gdy nie ma potrzeby stosowania obsypki igłofiltra. L (mm) * inne długości na zapytanie 14. RURA WPŁUKUJĄCA służy do posadowienia igłofiltrów elastycznych zarówno z filtrem stałym jak i z filtrem traconym w gruncie, w przypadku gdy występuje potrzeba stosowania obsypki igłofiltra. L1 (mm) L (mm) * inne długości na zapytanie 15. ŁUK 90 STOPNI - służy do zmiany kierunku ułożenia kolektorów. D

9 16. ŁUK WPŁUKUJĄCY 135 STOPNI służy do połączenia rury wpłukującej z pompa do wpłukiwania D2 STORZ 52 STORZ 75 STORZ KRÓCIEC KOŁNIERZOWY służy do połączenia agregatu pompowego z kolektorem ssącym lub króćcem zrzutowym L (mm) TRÓJNIK VMV pozwala na ułożenie dwóch linii kolektorów ssących, jeśli istnieje taka potrzeba. L (mm) H (mm)

10 19. REDUKCJA V M108 pozwala połączyć instalację stalową ocynkowana 108 z instalacją aluminiową. D1 (mm) L (mm) (pasuje do instalacji aluminiowej typ Klaudia) 20. REDUKCJA M V108 pozwala połączyć instalację stalową ocynkowana 108 z instalacją aluminiową. D1 (mm) L (mm) (pasuje do instalacji aluminiowej typ Klaudia) 21. IGŁOFILTR STALOWY SAMOWPŁUKUJĄCY 2 igłofiltr posiada zawór zwrotny, który pozwala na jego wpłukiwanie bez potrzeby użycia rur wpłukujących. Wymienny płaszcz wykonany z tworzywa sztucznego pozwala na regenerację igłofiltrów bez potrzeby wymiany całości. D L (mm)

11 22. ŁUK WPŁUKUJACY służy do połączenia igłofiltra stalowego samowpłukującego z pompą do wpłukiwania. Do połączenia należy użyć węża pożarniczego 52. D1 50 STORZ PRZEDŁUZACZ IGŁOFILTRA STALOWEGO 2 służy do przedłużenia igłofiltra w zależności od głębokości wpłukiwania. Z jednej strony zakończony gwintem wewnętrznym do wkręcenia igłofiltra, zaś z drugiej gwintem zewnętrznym do nakręcenia końcówki KMG 50 x 2. L (mm) D KOŃCÓWKA IGŁOFILTRA KMG 50 x 2 służy do połączenia igłofiltra stalowego z łącznikiem elastycznym lub łukiem wpłukującym. D1 L (mm)

12 25. KRÓCIEC ZRZUTOWY służy do połączenia agregatu z wężem odprowadzającym. D1 L (mm) 108 STORZ KOSZ SSAWNY BEZ ZAWORU ZWROTNEGO występuje w wykonaniu z końcówką na wąż lub końcówka Perrot typu M. D1 (mm) L (mm) M M UWAGA: Katalog prezentuje tylko najbardziej popularne produkty. Perrot Polska Sp. z o.o. jako producent, jest w stanie zaoferować wiele różnych wariantów i wykonań. Zapraszamy do składania zapytań ofertowych. Wasz partner w nowoczesnych systemach odwadniających PERROT POLSKA Sp. z o.o. ul. Józefa Kreta Ustroń Tel.: Fax.: ; perrot@perrot.pl Internet: Twój partner handlowy 12
