1 KATALOG PRODUKTÓW ALPEJSKIE POWIETRZE W TWOIM DOMU 2016/2017

2 SPIS TREŚCI SERIA ECO 4 SERIA PREMIUM 6 SERIA NORDIC 8 SERIA MULTI-SPLIT 10 KLIMATYZATORY PRZYPODŁOGOWO-PODSUFITOWE 16 KLIMATYZATORY KASETONOWE OBWODOWE KLIMATYZATORY KANAŁOWE 20 AGREGATY SKRAPLAJĄCE DO CENTRAL WENTYLACYJNYCH 22 SYSTEMY VRF5 MINI/SLIM 24

3 KLIMATYZATORY ALPICAIR SKANDYNAWSKA JAKOŚĆ W WERSJI HI-TECH OD 2001 ROKU Klimatyzatory AlpicAir to fuzja funkcjonalnych rozwiązań oraz wysokiej jakości, którą potwierdzają rzetelne rekomendacje klientów w całej Europie. DLACZEGO WŁAŚNIE ALPICAIR? 1. Bogata oferta zapewnia klientom wybór dostosowany do potrzeb w zakresie klimatyzacji. 2. Firma podąża za światowymi trendami oraz sama je kreuje spełniając zróżnicowane oczekiwania klientów indywidualnych i biznesowych. 3. Klimatyzatory AlpicAir są produkowane w oparciu o obowiązujące normy unijne oraz realne potrzeby konsumentów w krajach skandynawskich i bałtyckich. 4. Produkty wyróżniają znakomite parametry techniczne, które przekładają się na wysoką kulturę pracy, wydajność oraz energooszczędność systemów klimatyzacji. 5. Dzięki nowoczesnej technologii podzespołów, perfekcji wykonania oraz restrykcyjnym procedurom wewnętrznej kontroli marka AlpicAir jest symbolem niezawodności. 6. Atrakcyjna oferta, nowoczesne zaplecze technologiczne oraz duże stany magazynowe, powodują, że klimatyzatory Alpicair cieszą się coraz większą popularnością potwierdzoną oficjalnymi statystykami sprzedaży.

4 KLIMATYZATORY ŚCIENNE SPLIT SERIA ECO DC INVERTER ECO to nowoczesny i stylowy klimatyzator, który pasuje do każdego wystroju wnętrza. Charakteryzuje się bardzo niskim zużyciem energii oraz atrakcyjną ceną, zapewniając jednocześnie doskonałą wydajność. 4

5 Wyświetlacz LED Tryb TURBO Timer Dwukierunkowy nadmuch Elektrostatyczny filtr Tryb osuszania MODEL AWI/AWO-25HPDC1D AWI/AWO-32HPDC1D AWI/AWO-50HPDC1D Wydajność chłodzenia, kw 2,5 (0,6 2,8) 3,2 (0,6 3,6) 4,6 (0,7 5,2) Wydajność grzania, kw 2,8 (0,6 3,2) 3,4 (0,6 3,8) 5,0 (0,7 5,3) Pobór mocy (chłodzenie), kw 0,8 (0,1 1,3) 1,0 (0,1 1,4) 1,4 (0,2 1,9) Pobór mocy (grzanie), kw 0,8 (0,1 1,4) 0,9 (0,1 1,5) 1,4 (0,2 1,7) Powłoka ochronna Filtr odświeżania powietrza Maksymalny pobór prądu (chłodzenie), A 6,7 7,2 8,3 Maksymalny pobór prądu (grzanie), A 7,2 7,7 7,5 Zasilanie, V/ph/Hz 230/1/50 230/1/50 230/1/50 SEER 6,10 6,10 6,10 SCOP 4,00 4,00 4,00 Funkcja autorestartu Cicha praca Klasa energetyczna (chłodzenie/grzanie) A++/A+ A++/A+ A++/A+ Przepływ powietrza jednostki wewnętrznej, m³/h 480/370/320/ /480/410/ /720/610/520 Poziom ciśnienia akustycznego ( jed.wew.) (Lp), db(a) 40/36/34/29 42/37/34/28 45/41/37/33 Poziom ciśnienia akustycznego ( jed.zew.) (Lp), db(a) Wymiary jednostki wewnętrznej, mm Zmywalny panel JW z możliwością podłączenia do JZ Multi-split Wymiary jednostki zewnętrznej, mm Waga jednostki wewnętrznej, kg Waga jednostki zewnętrznej, kg Czynnik chłodniczy R410A R410A R410A Jonizator plazmowy Maksymalna długość rurociągu, m Maksymalna różnica poziomów, m Zakres temperatur pracy (chłodzenie), C Zakres temperatur pracy (grzanie), C Średnica rur przyłączeniowych CIECZ 1/4 1/4 1/4 Średnica rur przyłączeniowych GAZ 3/8 3/8 3/8 Czynnik chłodniczy/ilość (kg)/t eq. CO2 R410/0,70/1,46 R410/0,85/1,77 R410/1,30/2,71 Dane sporządzone dla następujących warunków (ISO-T1). Długość rury przyłączeniowej 5m. Chłodzenie: Temp. wewnątrz 27 C DB / 19 C WB, temperatura na zewnątrz 35 C DB / 24 C WB. Grzanie: Temp. wewnątrz 20 C DB / 15 C WB, temperatura na zewnątrz 7 C DB / 6 C WB. SEER/SCOP wyliczone zgodnie z normą V * Ze względu na ciągły rozwój technologiczny zastrzegamy sobie prawo do wprowadzenia zmian w specyfikacji technicznej bez powiadomienia. 5

6 KLIMATYZATORY ŚCIENNE SPLIT SERIA PREMIUM DC INVERTER Ciche i wydajne klimatyzatory inwerterowe Premium zapewniają wysoki komfort przy niskim zużyciu energii. 6

7 Wyświetlacz LED Tryb TURBO Tryb czuwania Tryb osuszania Tryb nocny Funkcja auto-czyszczenia MODEL AWI/AWO-25HPDC1C AWI/AWO-35HPDC1C AWI/AWO-53HPDC1C AWI/AWO-70HPDC1C Wydajność chłodzenia, kw 2,60 (0,45-3,23) 3,50 (0,60-3,96) 5,28 (1,20-6,20) 6,45 (2,53-6,55) Wydajność grzania, kw 2,80 (0,45-4,10) 3,80 (0,60-5,13) 5,57 (1,10-6,00) 7,00 (2,53-7,60) Pobór mocy (chłodzenie), kw 0,87 (0,20-1,42) 1,15 (0,22-1,55) 1,60 (0,38-2,65) 2,18 (0,60-2,65) Pobór mocy (grzanie), kw 0,90 (0,20-1,55) 1,10 (0,22-1,65) 1,75 (0,35-2,65) 2,22 (0,60-2,80) Funkcja autorestartu JW z możliwością podłączenia do JZ Multi-split Maksymalny pobór prądu (chłodzenie), A 6,30 6,90 11,8 10,5 Maksymalny pobór prądu (grzanie), A 6,90 7,30 11,8 12,5 Zasilanie, V/ph/Hz 230/1/50 230/1/50 230/1/50 230/1/50 SEER 5,60 5,60 5,60 5,60 SCOP 4,00 4,00 4,00 4,00 Chłodzenie przy niskiej temperaturze otoczenia Grzanie przy niskiej temperaturze otoczenia Klasa energetyczna (chłodzenie/grzanie) A+/A+ A+/A+ A+/A+ A+/A+ Przepływ powietrza jednostki wewnętrznej, m³/h 600/520/370/ /560/410/ /680/560/ /800/700/550 Poziom ciśnienia akustycznego ( jed.wew.) (Lp), db(a) 41/38/30/24 42/39/31/25 45/40/37/32 51/47/42/34 Poziom ciśnienia akustycznego ( jed.zew.) (Lp), db(a) Wymiary jednostki wewnętrznej, mm Ochrona przed zimnym powietrzem Inteligentne odszranianie Wymiary jednostki zewnętrznej, mm Waga jednostki wewnętrznej, kg Waga jednostki zewnętrznej, kg ,5 Czynnik chłodniczy R410A R410A R410A R410A Jonizator plazmowy Maksymalna długość rurociągu, m Maksymalna różnica poziomów, m Zakres temperatur pracy (chłodzenie), C Zakres temperatur pracy (grzanie), C Średnica rur przyłączeniowych CIECZ 1/4 1/4 1/4 1/4 Średnica rur przyłączeniowych GAZ 3/8 3/8 1/2 5/8 Czynnik chłodniczy/ilość (kg)/t eq. CO2 R410/0,70/1,46 R410/0,85/1,77 R410/1,30/2,71 R410/1,80/3,76 Dane sporządzone dla następujących warunków (ISO-T1). Długość rury przyłączeniowej 5m. Chłodzenie: Temp. wewnątrz 27 C DB / 19 C WB, temperatura na zewnątrz 35 C DB / 24 C WB. Grzanie: Temp. wewnątrz 20 C DB / 15 C WB, temperatura na zewnątrz 7 C DB / 6 C WB. SEER/SCOP wyliczone zgodnie z normą V * Ze względu na ciągły rozwój technologiczny zastrzegamy sobie prawo do wprowadzenia zmian w specyfikacji technicznej bez powiadomienia. 7

8 KLIMATYZATORY ŚCIENNE SPLIT SERIA NORDIC DC INVERTER Wydajny i energooszczędny klimatyzator z serii Nordic tworzy przyjemny klimat wewnątrz pomieszczenia nawet pomimo ekstremalnych temperatur na zewnątrz zarówno latem jak i zimą. Dodatkowo funkcja antyzamrożeniowa daje możliwość utrzymania stałej temperatury 8 C, co w przypadku nieobecności domowników w okresie zimowym chroni pomieszczenie przed przemarznięciem, przy możliwie jak najniższym zużyciu energii. 8

9 Wyświetlacz LED Tryb TURBO Timer Dwukierunkowy nadmuch Elektrostatyczny filtr Tryb osuszania MODEL AWI/AWO-25HPDC1B AWI/AWO-35HPDC1B AWI/AWO-53HPDC1B AWI/AWO-70HPDC1B Wydajność chłodzenia, kw 2,6 (0,6-3,2) 3,5 (0,6-3,9) 5,3 (1,3-6,6) 6,5 (2,5-6,8) Wydajność grzania, kw 3,0 (0,8-3,6) 4,0 (0,9-4,4) 5,8 (1,1-6,8) 7,0 (2,5-7,6) Pobór mocy (chłodzenie), kw 0,9 (0,2-1,3) 1,2 (0,2-1,4) 1,6 (0,4-2,7) 2,2 (0,6-2,7) Pobór mocy (grzanie), kw 0,9 (0,2-1,4) 1,2 (0,3-1,6) 1,6 (0,4-2,7) 2,2 (0,6-2,8) Tryb nocny Funkcja auto-czyszczenia w pobór prądu (chłodzenie), A 6,0 6,5 7,2 9,8 Maksymalny pobór prądu (grzanie), A 6,5 7,0 7,8 12,4 Zasilanie, V/ph/Hz 230/1/50 230/1/50 230/1/50 230/1/50 SEER 6,10 6,10 6,10 6,10 SCOP 4,00 4,00 4,00 4,00 Funkcja autorestartu Cicha praca Klasa energetyczna (chłodzenie/grzanie) A++/A+ A++/A+ A++/A+ A++/A+ Przepływ powietrza jednostki wewnętrznej, m³/h 600/500/400/ /500/400/ /780/650/ /800/700/550 Poziom ciśnienia akustycznego ( jed.wew.) (Lp), db(a) 42/39/34/28 42/40/35/30 45/43/37/33 51/47/42/39 Poziom ciśnienia akustycznego ( jed.zew.) (Lp), db(a) Wymiary jednostki wewnętrznej, mm Zmywalny panel JW z możliwością podłączenia do JZ Multi-split Wymiary jednostki zewnętrznej, mm Waga jednostki wewnętrznej, kg Waga jednostki zewnętrznej, kg Czynnik chłodniczy R410A R410A R410A R410A Powłoka ochronna Tryb energooszczędny utrzymujący +8 0 C Maksymalna długość rurociągu, m Maksymalna różnica poziomów, m Zakres temperatur pracy (chłodzenie), C Zakres temperatur pracy (grzanie), C Średnica rur przyłączeniowych CIECZ 1/4 1/4 1/4 1/4 Grzanie przy niskiej temperaturze otoczenia Chłodzenie przy niskiej temperaturze otoczenia Średnica rur przyłączeniowych GAZ 3/8 3/8 1/2 5/8 Czynnik chłodniczy/ilość (kg)/t eq. CO2 R410/0,70/1,46 R410/0,85/1,77 R410/1,35/2,82 R410/1,80/3,76 Dane sporządzone dla następujących warunków (ISO-T1). Długość rury przyłączeniowej 5m. Chłodzenie: Temp. wewnątrz 27 C DB / 19 C WB, temperatura na zewnątrz 35 C DB / 24 C WB. Grzanie: Temp. wewnątrz 20 C DB / 15 C WB, temperatura na zewnątrz 7 C DB / 6 C WB. SER/SCOP wyliczone zgodnie z normą V * Ze względu na ciągły rozwój technologiczny zastrzegamy sobie prawo do wprowadzenia zmian w specyfikacji technicznej bez powiadomienia. Jonizator plazmowy 9

10 SERIA MULTI-SPLIT DC INVERTER AlpicAir oferuje szeroki zakres agregatów skraplających, które znajdą zastosowanie w małych i dużych instalacjach. Szeroki zakres chłodzenia i grzania oznacza, że urządzenia będą pracować w najbardziej ekstremalnych warunkach. ZALETY: Relatywnie niski koszt urządzenia i instalacji Niskie koszty utrzymania Wysoka niezawodność, długa żywotność 10

11 JEDNOSTKI ZEWNĘTRZNE AM2O-51HPDC1B AM3O-71HPDC1B AM4O-81HPDC1B AM4O-100HPDC1B AM5O-120HPDC1 SPECYFIKACJA do 2 pomieszczeń do 3 pomieszczeń do 4 pomieszczeń do 4 pomieszczeń do 5 pomieszczeń MODEL AM2O-51HPDC1B AM3O-71HPDC1B AM4O-81HPDC1B AM4O-100HPDC1B AM5O-120HPDC1 Wydajność chłodzenia, kw 5,0 (2,1-6,2) 7,1 (2,2-10,0) 8,0 (2,2-10,0) 10,5 (2,1-11,0) 12,1 (2,1-13,6) Wydajność grzania, kw 5,6 (2,5-6,7) 8,5 (3,6-11,0) 9,3 (2,8-11,0) 11,0 (2,6-13,0) 13,0 (2,6-14,0) Pobór mocy (chłodzenie), kw 1,6 (0,5-2,0) 2,3 (0,7-4,5) 2,5 (0,7-4,5) 3,0 (1,3-4,6) 3,6 (1,3-4,9) Pobór mocy (grzanie), kw 1,6 (0,6-2,0) 2,4 (1,0-4,0) 2,6 (1,0-4,0) 3,8 (1,3-4,1) 3,5 (1,3-4,4) Zasilanie, V/ph/Hz 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 Maksymalny pobór prądu (chłodzenie), kw 11,0 20,5 20,5 20,9 22,3 Maksymalny pobór prądu (grzanie), kw 11,0 18,2 18,2 18,6 20,0 SEER/SCOP 5,6/3,8 5,1/3,8 5,1/3,8 5,1/3,8 3,4/3,7 (EER/COP) Klasa energetyczna (chłodzenie/grzanie) A+/A A/A A/A A/A A/A Czynnik chłodniczy/ilość (kg)/t eq.co2 R410/1,30/2,92 R410/2,20/4,60 R410/2,20/4,60 R410/4,30/8,97 R410/4,80/10,22 Poziom ciśnienia akustycznego (Lp) (Hi/Med/Low), db(a) 56,0 58,0 58,0 57,0 54,0 Poziom mocy akustycznej (Lw), db(a) 63,0 68,0 68,0 67,0 64,0 Wymiary jednostki (W H D), mm Wymiary transportowe (WxHxD), mm Waga (brutto/netto), kg 55/50 74/69 65/60 104/94 112/102 Maksymalna długość instalacji, m 10/20 20/60 20/70 20/70 25/80 Maksymalna różnica poziomów, m 5,0 10,0 10,0 15,0 15,0 Zakres temperatur pracy (chłodzenie), C Zakres temperatur pracy (grzanie), C

12 JEDNOSTKI WEWNĘTRZNE ŚCIENNE - ECO MODEL AWI-21HPDC1D AWI-25HPDC1D AWI-32HPDC1D AWI-50HPDC1D Wydajność chłodzenia, kw 2,1 2,5 3,2 4,6 Wydajność grzania, kw 2,6 2,8 3,6 5,2 Przepływ powietrza (SHi/Hi/Med/Low), m³/h 560/490/430/ /370/320/ /480/410/ /720/610/520 Poziom ciśnienia akustycznego (Lp) (SHi/Hi/Med/Low), db(a) 39/36/32/26 40/36/34/29 42/37/34/28 45/41/37/33 Poziom mocy akustycznej (Lw) (SHi/Hi/Med/Low), db(a) 55/52/44/38 50/47/44/39 55/47/44/38 58/53/50/45 Wymiary (W H D), mm Wymiary transportowe (W H D), mm Waga (brutto/netto), kg 9/11 9/11 9/11 13,5/16,5 Średnica rur (ciecz/gaz), cal (mm) 1/4-3/8 (6,35-9,53) 1/4-3/8 (6,35-9,53) 1/4-3/8 (6,35-9,53) 1/4-3/8 (6,35-9,53) ŚCIENNE - PREMIUM MODEL AWI-25HPDC1C AWI-35HPDC1C AWI-53HPDC1C AWI-70HPDC1C Wydajność chłodzenia, kw 2,6 3,5 5,3 6,5 Wydajność grzania, kw 2,8 3,8 5,6 7,0 Przepływ powietrza (SHi/Hi/Med/Low), m³/h 600/520/370/ /560/410/ /680/560/ /800/700/550 Poziom ciśnienia akustycznego (Lp) (SHi/Hi/Med/Low), db(a) 55/52/44/38 42/39/31/25 45/40/37/32 51/47/42/34 Poziom mocy akustycznej (Lw) (SHi/Hi/Med/Low), db(a) 55/52/44/38 56/53/45/39 60/55/51/44 63/57/53/46 Wymiary (W H D), mm Wymiary transportowe (W H D), mm Waga (brutto/netto), kg 9,5/8 10,5/9 15/12 17/14 Średnica rur (ciecz/gaz), cal (mm) 1/4-3/8 (6,35-9,53) 1/4-3/8 (6,35-9,53) 1/4-1/2 (6,35-12,7) 1/4-5/8 (6,35-15,88) ŚCIENNE - NORDIC MODEL AWI-25HPDC1B AWI-35HPDC1B AWI-53HPDC1B AWI-70HPDC1B Wydajność chłodzenia, kw 2,6 3,5 5,3 6,5 Wydajność grzania, kw 3,0 4,0 5,8 7,0 Przepływ powietrza (SHi/Hi/Med/Low), m³/h 600/500/400/ /500/400/ /780/650/ /800/700/550 Poziom ciśnienia akustycznego (Lp) (SHi/Hi/Med/Low), db(a) 42/39/34/28 42/40/35/30 45/43/37/33 51/47/42/39 Poziom mocy akustycznej (Lw) (SHi/Hi/Med/Low), db(a) 54/50/45/40 54/51/46/42 58/53/50/45 63/57/52/49 Wymiary (W H D), mm Wymiary transportowe (W H D), mm Waga (brutto/netto), kg 12/10 12/10 16/13 18,5/15 Średnica rur (ciecz/gaz), cal (mm) 1/4-3/8 (6,35-9,53) 1/4-3/8 (6,35-9,53) 1/4-1/2 (6,35-12,7) 1/4-5/8 (6,35-15,88) 12

13 KASETONOWE - 4 KIERUNKOWE MODEL ACMI-26HPDC1 ACMI-36HPDC1 ACMI-53HPDC1 Wydajność chłodzenia, kw 2,6 3,5 4,5 Wydajność grzania, kw 2,7 4,0 5,0 Pobór mocy, W 35,0 35,0 35,0 Przepływ powietrza (Hi/Med/Low), m³/h 600/520/ /520/ /520/410 Poziom ciśnienia akustycznego (Lp) (Hi/Med/Low), db(a) 46/43/41 46/43/41 46/43/41 Poziom mocy akustycznej (Lw) (Hi/Med/Low), db(a) 55/51/50 55/51/50 55/51/50 Wymiary jednostki (W H D), mm 570x230x x230x x230x570 Wymiary panelu (W H D), mm 650x50x x50x x50x650 Wymiary transportowe jednostki (W H D), mm 851x325x x325x x325x731 Wymiary transportowe panelu (W H D), mm 733x117x x117x x117x673 Waga jednostki (brutto/netto), kg 23/18 23/18 23/18 Waga panelu (brutto/netto), kg 10/6,5 10/6,5 10/6,5 Średnica rur (ciecz/gaz), cal (mm) 1/4-3/8 1/4-3/8 1/4-1/2 KANAŁOWE MODEL ATMI-26HPDC1 ATMI-36HPDC1 ATMI-53HPDC1 Wydajność chłodzenia, kw 2,5 3,5 5,0 Wydajność grzania, kw 2,8 3,9 5,5 Przepływ powietrza (Hi), m³/h Poziom ciśnienia akustycznego (Lp) (Hi/Low), db(a) 37/31 39/32 41/33 Poziom mocy akustycznej (Lw) (Hi/Low), db(a) 47/41 49/42 50/33 Wymiary (W H D), mm Waga (brutto/netto), kg 27/22 29/23 36/27 Średnica rur (ciecz/gaz), cal (mm) 1/4-3/8 1/4-3/8 1/4-1/2 Dane sporządzone dla następujących warunków (ISO-T1). Długość rury przyłączeniowej 5m. Chłodzenie: Temp. wewnątrz 27 C DB / 19 C WB, temperatura na zewnątrz 35 C DB / 24 C WB. Grzanie: Temp. wewnątrz 20 C DB / 15 C WB, temperatura na zewnątrz 7 C DB / 6 C WB. SEER/SCOP wyliczone zgodnie z normą V * Ze względu na ciągły rozwój technologiczny zastrzegamy sobie prawo do wprowadzenia zmian w specyfikacji technicznej bez powiadomienia. 13

14 JEDNOSTKI WEWNĘTRZNE - KONFIGURACJE Jednostka zewnętrzna Konfiguracje 1 JEDNOSTKA 2 JEDNOSTKI AM2O-51HPDC1D Jednostka zewnętrzna Konfiguracje 2 JEDNOSTKI 3 JEDNOSTKI AM3O-71HPDC1D Jednostka zewnętrzna Konfiguracje 2 JEDNOSTKI 3 JEDNOSTKI AM4O-81HPDC1D Jednostka zewnętrzna Konfiguracje 2 JEDNOSTKI 3 JEDNOSTKI 4 JEDNOSTKI AM4O-100HPDC1D

15 Jednostka zewnętrzna Konfiguracje 2 JEDNOSTKI 3 JEDNOSTKI JEDNOSTKI AM5O-120HPDC1D JEDNOSTEK

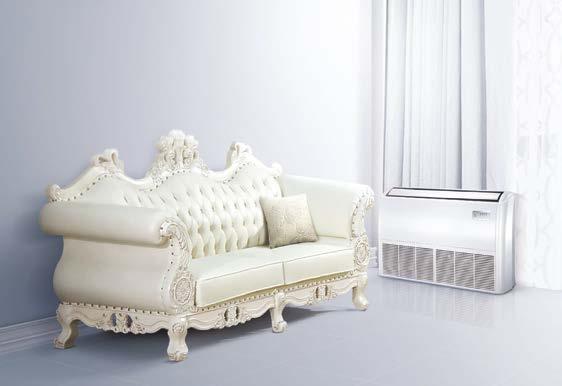

16 KLIMATYZATORY PRZYPODŁOGOWO-PODSUFITOWE DC INVERTER TURBO Funkcja ta pozwala na szybkie schłodzenie lub ogrzanie pomieszczenia ustawiając pracę klimatyzatora na pełną moc. NAWIEW 3D Klimatyzator automatycznie rozprowadza powietrze w kierunku poziomym i pionowym, dzięki czemu strumień dociera do każdego zakamarka pomieszczenia. 16

17 Wyposażenie standardowe Tryb TURBO Funkcja Auto-restartu Wyposażenie opcjonalne Chłodzenie przy niskiej temperaturze otoczenia Nawiew 3D Timer Pamięć pozycji nadmuchu MODEL JEDNOSTKI WEWNĘTRZNEJ AFI-53HPDC1A AFI-71HPDC1A AFI-105HPDC3A AFI-140HPDC3B AFI-180HPDC3B MODEL JEDNOSTKI ZEWNĘTRZNEJ AOU-53HPDC1A AOU-71HPDC1A AOU-105HPDC3A AOU-140HPDC3B AOU-180HPDC3B Wydajność chłodzenia, kw 5,3 (1,6-5,9) 7,0 (1,6-7,9) 10,5 (2,9-13,2) 14,0 (4,0 16,4) 16,0 (4,7 19,3) Wydajność grzania, kw 5,3 (1,6-5,9) 7,6 (1,8-8,8) 11,7 (3,8-14,0) 16,4 (4,2 18,5) 18,1 (5,0 21,8) Pobór mocy (chłodzenie), kw 1,6 2,2 3,3 6,0 8,1 Pobór mocy (grzanie), kw 1,4 2,1 3,2 5,5 5,9 Maksymalny pobór prądu (chłodzenie/grzanie), A 7,4/6,5 10,0/9,4 5,6/5,5 9,7/8,8 12,9/9,4 Zasilanie, V/ph/Hz 230/1/50 230/1/50 380/3/50 380/3/50 380/3/50 EER/COP 3,3/3,7 3,2/3,7 3,3/3,7 2,3/3,0 2,0/3,1 SEER/SCOP 6,2/3,8 6,6/3,8 6,5/3,8 6,1/4,0 5,6/4,0 Klasa energetyczna (chłodzenie/grzanie) A++/A A++/A A/A A++/A+ A+/A+ Czynnik chłodniczy R410A R410A R410A R410A R410A Przepływ powietrza (Hi/Med/Low), m 3 /h 900/750/ /1250/ /1250/ /1800/ /1660/1280 Poziom ciśnienia akustycznego (Lp) (Hi/Med/Low), db(a) 46/43/40 55/52/49 54/49/44 56/48/41 55/50/45 Wymiary (W H D), mm Wymiary transportowe (W H D), mm Waga (brutto/netto), kg 31,5/25 30/25 46/40 45/38 46/40 Średnica rur (ciecz/gaz), cal (mm) 1/4-1/2 (6,35-12,7) 3/8-5/8 (9,52-15,9) 3/8-5/8 (9,52-15,9) 3/8-5/8 (9,52-15,9) 3/8-5/8 (9,52-15,9) Średnica przyłącza skroplin, mm 25,0 25,0 25,0 25,0 25,0 Maksymalna długość instalacji, m 30,0 50,0 65,0 65,0 65,0 Maksymalna różnica poziomów, m 20,0 25,0 30,0 30,0 30,0 Przewód zasilający (do jed. zewnętrznej), mm² 3 2,5 3 2,5 5 4,0 5 4,0 5 4,0 Przewód komunikacyjny, mm² 3 0,5 3 0,5 3 0,5 3 0,5 3 0,5 Przewód zasilający (do jed. wewnętrznej), mm² 3 1,0 3 1,0 3 1,5 3 1,5 3 1,5 Czynnik chłodniczy/ilość (kg)/t eq.co2 R410/1,80/3,76 R410/2,20/4,59 R410/3,00/6,26 R410/3,80/7,93 R410/3,80/9,60 Dane sporządzone dla następujących warunków (ISO-T1). Długość rury przyłączeniowej 5m. Chłodzenie: Temp. wewnątrz 27 C DB / 19 C WB, temperatura na zewnątrz 35 C DB / 24 C WB. Grzanie: Temp. wewnątrz 20 C DB / 15 C WB, temperatura na zewnątrz 7 C DB / 6 C WB. SEER/SCOP wyliczone zgodnie z normą V * Ze względu na ciągły rozwój technologiczny zastrzegamy sobie prawo do wprowadzenia zmian w specyfikacji technicznej bez powiadomienia. 17

18 KLIMATYZATORY KASETONOWE OBWODOWE 360 DC INVERTER Klimatyzator posiada wbudowany zestaw pracy zimowej, który reguluje pracę wentylatora jednostki zewnętrznej nawet przy temperaturach dochodzących do -15ºC. Nawiew 360 pozwala powietrzu dotrzeć do każdego miejsca w pomieszczeniu. 18

19 Wyposażenie standardowe Tryb TURBO Funkcja Auto-restartu Wyposażenie opcjonalne Chłodzenie przy niskiej temperaturze otoczenia Nawiew 360 O Timer Pamięć pozycji nadmuchu MODEL JEDNOSTKI WEWNĘTRZNEJ ACI-35HPDC1B ACI-53HPDC1A ACI-71HPDC1A ACI-105HPDC3A ACI-140HPDC3B ACI-180HPDC3B MODEL JEDNOSTKI ZEWNĘTRZNEJ AOU-35HPDC1A AOU-53HPDC1A AOU-71HPDC1A AOU-105HPDC3A AOU-140HPDC3B AOU-180HPDC3B Wydajność chłodzenia, kw 3,5 (1,4-4,1) 5,3 (1,6-5,9) 7,0 (1,6-7,9) 10,5 (2,9-12,3) 14,0 (4,0 16,4) 16,0 (4,7 19,3) Wydajność grzania, kw 3,5 (1,6-5,9) 3,5 (1,6-5,9) 7,6 (1,7-8,5) 11,7 (3,8-13,2) 16,4 (4,2 18,5) 18,1 (5,0 21,8) Pobór mocy (chłodzenie), kw 1,1 1,6 2,2 3,2 5,6 7,3 Pobór mocy (grzanie), kw 1,0 1,5 2,1 3,3 5,6 5,9 Maksymalny pobór prądu (chłodzenie/grzanie), A 5,0/4,4 7,5/6,6 10,0/9,6 5,6/5,6 9,0/8,9 11,7/9,4 Zasilanie, V/ph/Hz 230/1/50 230/1/50 230/1/50 380/3/50 380/3/50 380/3/50 EER/COP 3,2/3,7 3,2/3,6 3,2/3,6 3,3/3,6 2,5/2,8 2,2/3,1 SEER/SCOP 5,6/3,8 5,1/3,8 6,5/3,8 5,6/3,8 5,6/4,0 5,6/4,0 Klasa energetyczna (chłodzenie/grzanie) A+/A A/A A++/A A+/A A+/A+ A+/A+ Czynnik chłodniczy R410A R410A R410A R410A R410A R410A Przepływ powietrza (Hi/Med/Low), m 3 /h 800/710/ /1050/ /1560/ /1600/ /1600/ /1650/1450 Poziom ciśnienia akustycznego (Lp) (Hi/Med/Low), db(a) 47/43/39 49/43/38 50/46/42 52/47/43 55/51/48 52/49/46 Wymiary jednostki (W H D), mm Wymiary panela (W H D), mm Wymiary transportowe jednostki (W H D), mm Wymiary transportowe panelu (W HxD), mm Waga jednostki (brutto/netto), kg 19/16 25/22 28/24 30,5/26,5 32/28 34/31 Waga panelu (brutto/netto), kg 4,5/2,5 8/5 8/5 8/5 8/5 8/5 Średnica rur (ciecz/gaz), cal (mm) 1/4-3/8 (6,35-9,52) 1/4-1/2 (6,35-12,7) 3/8-5/8 (9,52-15,9) 3/8-5/8 (9,52-15,9) 3/8-5/8 (9,52-15,9) 3/8-5/8 (9,52-15,9) Średnica przyłącza skroplin, mm 25,0 32,0 32,0 32,0 32,0 32,0 Maksymalna długość instalacji, m 25,0 30,0 50,0 65,0 65,0 65,0 Maksymalna różnica poziomów, m 10,0 20,0 25,0 30,0 30,0 30,0 Przewód zasilający (do jed. zewnętrznej), mm² 3 2,5 3 2,5 3 2,5 5 4,0 5 4,0 5 4,0 Przewód komunikacyjny, mm² 3 0,5 3 0,5 3 0,5 3 0,5 3 0,5 3 0,5 Przewód zasilający (do jed. wewnętrznej), mm² 3 1,0 3 1,0 3 1,0 3 1,5 3 1,5 3 1,5 Czynnik chłodniczy/ilość (kg)/t eq.co2 R410/1,80/3,76 R410/2,20/4,59 R410/3,00/6,26 R410/3,80/7,93 R410/3,80/9,60 R410/1,40/2,92 Dane sporządzone dla następujących warunków (ISO-T1). Długość rury przyłączeniowej 5m. Chłodzenie: Temp. wewnątrz 27 C DB / 19 C WB, temperatura na zewnątrz 35 C DB / 24 C WB. Grzanie: Temp. wewnątrz 20 C DB / 15 C WB, temperatura na zewnątrz 7 C DB / 6 C WB. SEER/SCOP wyliczone zgodnie z normą V * Ze względu na ciągły rozwój technologiczny zastrzegamy sobie prawo do wprowadzenia zmian w specyfikacji technicznej bez powiadomienia. 19

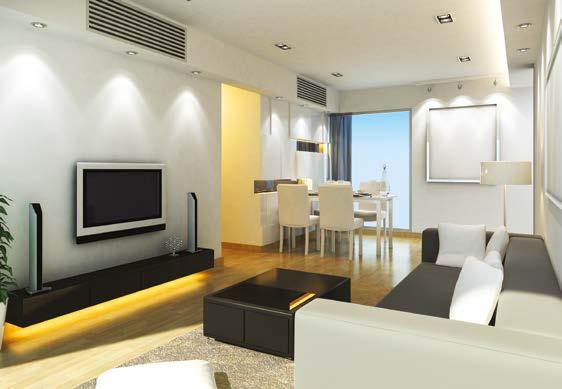

20 KLIMATYZATORY KANAŁOWE DC INVERTER UNIWERSALNY WLOT POWIETRZA Standardowy wlot powietrza z tyłu lub opcjonalnie z dołu. Wymiary płyty z tyłu i kołnierza z dołu są takie same, dzięki czemu monter może łatwo wybrać odpowiedni wlot powietrza. ŚWIEŻE POWIETRZE Specjalny otwór pozwala na pobór świeżego powietrza, zapewniając również wentylację pomieszczenia. Zasys powietrza z tyłu Zasys powietrza z dołu KANAŁ ŚWIEŻEGO POWIETRZA 20

21 Tryb TURBO Funkcja Auto-restartu Wyposażenie standardowe Chłodzenie przy niskiej temperaturze otoczenia Tryb nocny Wyposażenie opcjonalne Timer Regulowany przełącznik ciśnieniowy MODEL JEDNOSTKI WEWNĘTRZNEJ ATI-53HPDC1A ATI-71HPDC1A ATI-105HPDC3A ATI-140HPDC3B ATI-180HPDC3B MODEL JEDNOSTKI ZEWNĘTRZNEJ AOU-53HPDC1A AOU-71HPDC1A AOU-105HPDC3A AOU-140HPDC3B AOU-180HPDC3B Zasilanie, V/ph/Hz 230/1/50 230/1/50 380/3/50 380/3/50 380/3/50 Wydajność chłodzenia, kw 5,3 (2,1-6,4) 7,0 (2,8-8,5) 10,5 (2,9-12,3) 14,0 (4,0 16,4) 16,0 (4,7 19,3) Wydajność grzania, kw 5,3 (2,1-6,4) 7,6 (3,2-9,7) 11,7 (5,0-14,9) 16,1 (4,2 18,5) 18,0 (5,0 21,8) Pobór mocy (chłodzenie), kw 1,6 2,2 3,3 5,7 7,7 Pobór mocy (grzanie), kw 1,5 2,0 2,9 4,9 5,3 Maksymalny pobór prądu (chłodzenie/grzanie), A 7,5/6,7 10,0/9,0 15,1/13,4 9,2/7,8 12,3/8,5 EER/COP 3,2/3,6 3,2/3,9 3,2/3,6 2,5/3,3 2,1/3,4 SEER/SCOP 5,8/3,4 5,6/3,4 5,1/3,4 6,1/4,0 5,6/4,0 Klasa energetyczna (chłodzenie/grzanie) A++/A A++/A A++/A A++/A+ A+/A+ Czynnik chłodniczy R410A R410A R410A R410A R410A Przepływ powietrza (Hi/Med/Low), m 3 /h 950/770/ /1000/ /1000/ /2200/ /2200/1670 Poziom ciśnienia akustycznego (Lp) (Hi/Med/Low), db(a) 46/43/40 43/40/37 51/44/38 50/47/44 50/47/45 Wymiary jednostki (W H D), mm Wymiary transportowe (W H D), mm Waga (brutto/netto), kg 27/22 31,5/26,5 42/35 51/43 53/44 Średnica rur (ciecz/gaz), cal (mm) 1/4-1/2 (6,35-12,7) 3/8-5/8 (9,52-15,9) 3/8-5/8 (9,52-15,9) 3/8-5/8 (9,52-15,9) 3/8-5/8 (9,52-15,9) Średnica rury skroplin, mm 25,0 25,0 25,0 25,0 25,0 Maksymalna długość instalacji, m 30,0 50,0 65,0 65,0 65,0 Maksymalna wysokość instalacji, m 20,0 25,0 30,0 30,0 30,0 Przewód zasilający (do jed. zewnętrznej), mm² 3 2,5 3 2,5 5 4,0 5 4,0 5 4,0 Przewód sygnałowy, mm² 3 0,5 3 0,5 3 0,5 3 0,5 3 0,5 Przewód zasilający (do jed. wewnętrznej), mm² 3 1,0 3 1,0 3 1,5 3 1,5 3 1,5 Dane sporządzone dla następujących warunków (ISO-T1). Długość rury przyłączeniowej 5m. Chłodzenie: Temp. wewnątrz 27 C DB / 19 C WB, temperatura na zewnątrz 35 C DB / 24 C WB. Grzanie: Temp. wewnątrz 20 C DB / 15 C WB, temperatura na zewnątrz 7 C DB / 6 C WB. SEER/SCOP wyliczone zgodnie z normą V * Ze względu na ciągły rozwój technologiczny zastrzegamy sobie prawo do wprowadzenia zmian w specyfikacji technicznej bez powiadomienia. 21

22 AGREGATY SKRAPLAJĄCE DO CENTRAL WENTYLACYJNYCH AlpicAir oferuje szeroki zakres agregatów skraplających, które znajdą zastosowanie w małych i dużych instalacjach. Szeroki zakres chłodzenia i grzania oznacza, że urządzenia będą pracować w najbardziej ekstremalnych warunkach. ZALETY: Relatywnie niski koszt urządzenia i instalacji Niskie koszty utrzymania Wysoka niezawodność, długa żywotność 22

23 AGREGATY SKRAPLAJĄCE DO CENTRAL WENTYLACYJNYCH MODEL AOU-53HPDC1A AOU-71HPDC1A AOU-105HPDC3A AOU-140HPDC3B AOU-180HPDC3B Wydajność chłodzenia, kw 5,3 (1,6-5,9) 7,0 (1,6-7,9) 10,5 (2,8-13,0) 13,8 (3,5-14,7) 14,9 (4,1-15,5) Wydajność grzania, kw 5,3 (1,6-5,9) 7,6 (1,7-8,5) 11,5 (2,7-14,5) 15,5 (4,1-16,1) 18,8 (5,3-20,0) Maksymalny pobór mocy, kw 2,2 2,9 5,4 7,2 7,5 Zasilanie, V/ph/Hz 230/1/50 230/1/50 380/3/50 380/3/50 380/3/50 Maksymalny pobór prądu, A 10,0 13,0 11,0 13,0 15,0 Ciśnienie akustyczne (Lp), db(a) 60,0 60,0 63,0 63,0 64,0 Moc akustyczna (Lw), db(a) 65,0 69,0 70,0 67,0 68,0 Czynnik chłodniczy R410A R410A R410A R410A R410A Typ sprężarki Rotacyjna Rotacyjna (podwójna) Rotacyjna (podwójna) Rotacyjna (podwójna) Rotacyjna (podwójna) Wymiary (WxHxD), mm Wymiary transportowe (WxHxD), mm Rozstaw otworów montażowych (W1xD1), mm ,5 404 Waga (brutto/netto), kg 50/46 63/59 88/77 118/ /107 Średnica rur (ciecz/gaz), cal (mm) 1/4-1/2 (6,35-12,7) 3/8-5/8 (9,52-15,9) 3/8-5/8 (9,52-15,9) 3/8-5/8 (9,52-15,9) 3/8-5/8 (9,52-15,9) Maksymalna długość instalacji, m 30,0 50,0 65,0 65,0 65,0 Maksymalna różnica poziomów, m 20,0 25,0 30,0 30,0 30,0 Zakres temperatur pracy (chłodzenie), C Zakres temperatur pracy (grzanie), C MODEL AOU-226VRDC3A AOU-281VRDC3A AOU-335VRDC3A AOU-400VRDC3A AOU-450VRDC3A AOU-450VRDC3A Wydajność chłodzenia, kw 22,4 28,0 33,5 40,0 45,0 56,0 Wydajność grzania, kw 24,0 30,0 37,5 45,0 50,0 63,0 Pobór mocy (chłodzenie), kw 7,2 9,8 8,4 10,7 12,7 16,00 Pobór mocy (grzanie), kw 6,5 8,8 9,0 11,1 13,0 16,6 Zasilanie, V/ph/Hz 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 EER/COP 3,1/3,7 2,9/3,4 4,0/4,2 3,8/4,1 3,6/3,9 3,5/3,5 Czynnik chłodniczy R410A R410A R410A R410A R410A R410A Ciśnienie akustyczne (Lp), db(a) 60,0 62,0 63,0 63,0 63,0 63,0 Wymiary (WxHxD), mm x x Rozstaw otworów montażowych (W1xD1), mm 632x x Waga (brutto/netto), kg 144/ / / / / /385 Średnica rur (ciecz/gaz), cal (mm) 3/8-5/8 (9,52-15,9) 3/8-7/8 (9,52-22,2) 1/2-1 (12,7-25,4) 1/2-1 (12,7-25,4) 1/2-1 1/8(12,7-28,6) 5/8-1 1/8(15,9-28,6) Przewód zasilający, mm 2 5 4,0 5 4,0 5 6,0 5 10,0 5 10,0 5 10,0 Zakres temperatur pracy (chłodzenie), C Zakres temperatur pracy (grzanie), C Dane sporządzone dla następujących warunków (ISO-T1). Długość rury przyłączeniowej 5m. Chłodzenie: Temp. wewnątrz 27 C DB / 19 C WB, temperatura na zewnątrz 35 C DB / 24 C WB. Grzanie: Temp. wewnątrz 20 C DB / 15 C WB, temperatura na zewnątrz 7 C DB / 6 C WB. SEER/SCOP wyliczone zgodnie z normą V * Ze względu na ciągły rozwój technologiczny zastrzegamy sobie prawo do wprowadzenia zmian w specyfikacji technicznej bez powiadomienia. 23

24 SYSTEMY VRF 5 MINI/SLIM Systemy klimatyzacji VRF5 MINI/SLIM umożliwiają połączenie wielu różnych rodzajów jednostek wewnętrznych z jedną centralną jednostką zewnętrzną. Ze względu na wszechstronność, systemy te mogą być wykorzystywane zarówno w rozwiązaniach indywidualnych, jak i przy dużych inwestycjach komercyjnych. System VRF5 jest całkiem nowym rozwiązaniem komercyjnym wprowadzonym przez markę AlpicAir. 24

25 JEDNOSTKI ZEWNĘTRZNE VRF5 MINI MODEL AOU-120VRDC1A AOU-140VRDC1A AOU-160VRDC1A Wydajność chłodzenia, kw 12,1 14,0 16,0 Wydajność grzania, kw 14,0 16,5 18,5 Pobór mocy (chłodzenie), kw 3,1 4,0 4,9 Pobór mocy (grzanie), kw 3,3 4,0 4,7 Zasilanie, V/ph/Hz 230/1/50 230/1/50 230/1/50 EER/COP 4,0/4,3 3,5/4,1 3,3/4,0 Czynnik chłodniczy R410A R410A R410A Poziom ciśnienia akustycznego (Lp), db(a) 55,0 56,0 58,0 Typ sprężarki 1 inverter 1 inverter 1 inverter Wymiary (W H D), mmz x x x340 Wymiary transportowe (W H D), mm Rozstaw otworów montażowych (W 1 D 1 ), mm 572x x x378 Waga (brutto/netto), kg 120/ / /110 Średnica rur (ciecz/gaz), cal 3/8-5/8 3/8-5/8 3/8-5/8 Zakres temperatur pracy (chłodzenie), C Zakres temperatur pracy (grzanie), C Maksymalna ilość jednostek wewnętrznych VRF5 SLIM MODEL AOU-226VRDC3A AOU-281VRDC3A AOU-336VRDC3A Wydajność chłodzenia, kw 22,4 28,0 33,5 Wydajność grzania, kw 24,0 30,0 35,0 Pobór mocy (chłodzenie), kw 7,2 9,8 10,8 Pobór mocy (grzanie), kw 6,5 8,8 10,2 Zasilanie, V/ph/Hz 380/3/50 380/3/50 380/3/50 EER/COP 3,1/3,7 2,9/3,4 3,1/3,4 Czynnik chłodniczy R410A R410A R410A Poziom ciśnienia akustycznego (Lp), db(a) 60,0 62,0 63,0 Typ sprężarki LNB53FCAMC E656DHD-65D2G E706DHD-72D2G Wymiary (W H D), mmz x x x460 Wymiary transportowe (W H D), mm Rozstaw otworów montażowych (W 1 D 1 ), mm 632x x x486 Waga (brutto/netto), kg 144/ / /170 Średnica rur (ciecz/gaz), cal 3/8-5/8 3/8-7/8 1/2-1 Zakres temperatur pracy (chłodzenie), C Zakres temperatur pracy (grzanie), C Maksymalna ilość jednostek wewnętrznych

26 JEDNOSTKI WEWNĘTRZNE KASETONOWE 4-KIERUNKOWE MODEL ACMI-28VRDC1A ACMI-36VRDC1A ACMI-45VRDC1A ACMI-56VRDC1A ACMI-71VRDC1A ACMI-100VRDC1A ACMI-125VRDC1A Wydajność chłodzenia, kw 2,8 3,6 4,0 5,6 7,1 10,0 12,5 Wydajność grzania, kw 3,2 4,0 5,0 6,3 8,0 11,2 14,0 Zasilanie, V/ph/Hz 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 Czynnik chłodniczy R410A R410A R410A R410A R410A R410A R410A Przepływ powietrza (Hi/Med/Low), m³/h 750/650/ /650/ /650/ /900/ /950/ /1350/ /1500/1150 Pobór mocy, W 48,0 48,0 48,0 59,0 68,0 98,0 110,0 Poziom ciśnienia akustycznego (Lp) (Hi/Med/Low), db(a) 36/34/31 36/34/31 36/34/31 37/35/32 38/36/33 40/37/35 43/41/38 Wymiary jednostki (W H D), mm 840x190x x190x x190x x240x x240x x320x x320x840 Wymiary panelu (W H D), mm 950x65x x65x x65x x65x x65x x65x x65x950 Wymiary transportowe jednostki (W H D), mm 963x272x x272x x272x x325x x325x x409x x409x963 Wymiary transportowe panelu (W HxD), mm 1033x133x x133x x133x x133x x133x x133x x133x1038 Waga jednostki (brutto/netto), kg 29,5/22,5 29,5/22,5 29,5/22,5 34,5/26,5 34,5/26,5 40,0/32,5 40,0/32,5 Waga panelu (brutto/netto), kg 11,0/7,0 11,0/7,0 11,0/7,0 11,0/7,0 11,0/7,0 11,0/7,0 11,0/7,0 Średnica rur (ciecz/gaz), cal 1/4-3/8 1/4-1/2 1/4-1/2 3/8-5/8 3/8-5/8 3/8-5/8 3/8-5/8 KOMPAKTOWE KASETONOWE 4-KIERUNKOWE MODEL ACCMI-22VRDC1A ACCMI-28VRDC1A ACCMI-36VRDC1A ACCMI-45VRDC1A ACCMI-50VRDC1A Wydajność chłodzenia, kw 2,2 2,8 3,6 4,5 5,0 Wydajność grzania, kw 2,5 3,2 4,0 5,0 5,6 Zasilanie, V/ph/Hz 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 Czynnik chłodniczy R410A R410A R410A R410A R410A Przepływ powietrza (Hi/Med/Low), m³/h 500/450/ /450/ /600/ /600/ /600/480 Pobór mocy, W 35,0 35,0 35,0 45,0 45,0 Poziom ciśnienia akustycznego (Lp) (Hi/Med/Low), db(a) 46/39/35 46/39/35 46/39/35 47/43/38 47/43/38 Wymiary jednostki (W H D), mm 596x240x x240x x240x x240x x240x596 Wymiary panelu (W H D), mm 670x50x x50x x50x x50x x50x670 Wymiary transportowe jednostki (W H D), mm 773x300x x300x x300x x300x x300x733 Wymiary transportowe panelu (W HxD), mm 763x105x x105x x105x x105x x105x763 Waga jednostki (brutto/netto), kg 25,5/20,5 25,5/20,5 25,5/20,5 25,5/20,5 25,5/20,5 Waga panelu (brutto/netto), kg 5,0/3,5 5,0/3,5 5,0/3,5 5,0/3,5 5,0/3,5 Średnica rur (ciecz/gaz), cal 1/4-3/8 5,0/3,5 1/4-1/2 1/4-1/2 1/4-1/2 ŚCIENNE MODEL ACMI-28VRDC1A ACMI-36VRDC1A ACMI-45VRDC1A ACMI-56VRDC1A ACMI-71VRDC1A ACMI-100VRDC1A Wydajność chłodzenia, kw 2,2 2,8 3,6 4,5 5,6 7,0 Wydajność grzania, kw 2,5 3,2 4,0 5,0 6,3 8,0 Zasilanie, V/ph/Hz 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 Czynnik chłodniczy R410A R410A R410A R410A R410A R410A Przepływ powietrza (Hi/Med/Low), m³/h 500/420/ /420/ /550/ /550/ /600/ /600/500 Poziom ciśnienia akustycznego (Lp) (Hi/Med/Low), db(a) 38/34/30 38/34/30 44/41/38 44/41/38 44/41/38 44/41/38 Wymiary (W H D), mm 843x275x x275x x298x x298x x319x x319x221 Wymiary transportowe (W H D), mm 970x355x x355x x380x x380x x395x x395x313 Waga (brutto/netto), kg 12,5/10,0 12,5/10,0 15,5/12,5 15,5/12,5 18,5/15,0 18,5/15,0 Średnica rur (ciecz/gaz), cal 1/4-3/8 1/4-3/8 1/4-1/2 1/4-1/2 3/8-5/8 3/8-5/8 26

27 KASETONOWE 1-KIERUNKOWE MODEL ACQMI-22VRDC1A ACQMI-22VRDC1A ACQMI-36VRDC1A ACQMI-50VRDC1A Wydajność chłodzenia, kw 2,2 2,8 3,6 5,0 Wydajność grzania, kw 2,5 3,2 4,0 5,6 Przepływ powietrza (Hi/Med/Low), m³/h 600/500/ /500/ /500/ /600/500 PRZYPODŁOGOWO-PODSUFITOWE MODEL ACQMI-22VRDC1A ACQMI-22VRDC1A ACQMI-36VRDC1A ACQMI-50VRDC1A Wydajność chłodzenia, kw 2,2 2,8 3,6 5,0 Wydajność grzania, kw 2,5 3,2 4,0 5,6 Przepływ powietrza (Hi/Med/Low), m³/h 600/500/ /500/ /500/ /600/500 KANAŁOWE MODEL ATMI-22VRDC1A ATMI-28VRDC1A ATMI-36VRDC1A ATMI-45VRDC1A ATMI-56VRDC1A ATMI-71VRDC1A ATMI-90VRDC1A ATMI-112VRDC1A ATMI-140VRDC1A Wydajność chłodzenia, kw 2,2 2,8 3,6 4,5 5,6 7,1 9,0 11,2 14,0 Wydajność grzania, kw 2,5 3,2 4,0 5,0 6,3 8,0 10,0 12,5 16,0 Przepływ powietrza (Hi/Med/Low), m³/h 450/350/ /350/ /350/ /600/ /800/ /800/ /1250/ /1500/ /1500/1150 KANAŁOWE SLIM MODEL ATTMI-22VRDC1A ATTMI-28VRDC1A ATTMI-36VRDC1A ATTMI-45VRDC1A ATTMI-56VRDC1A ATTMI-72VRDC1A Wydajność chłodzenia, kw 2,2 2,8 3,6 4,5 5,6 7,2 Wydajność grzania, kw 2,5 3,2 4,0 5,0 6,3 8,0 Przepływ powietrza (Hi/Med/Low), m³/h 450/400/ /400/ /450/ /660/ /700/ /800/640 KONSOLE MODEL AFKMI-22VRDC1A AFKMI-28VRDC1A AFKMI-36VRDC1A AFKMI-50VRDC1A Wydajność chłodzenia, kw 2,2 2,8 3,6 5,0 Wydajność grzania, kw 2,5 3,2 4,0 5,5 Przepływ powietrza (Hi/Med/Low), m³/h /370/ /370/ /500/ /500/410 27
