1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Kod ROBOTY W ZAKRESIE STOLARKI BUDOWLANEJ Oznaczenie kodu według Wspólnego Słownika Zamówień (CPV)

2 SPIS TREŚCI 1. CZĘŚĆ OGÓLNA 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI MATERIAŁÓW 3. WYMAGANIA DOTYCZĄCE SPRZĘTU, MASZYN I NARZĘDZI 4. WYMAGANIA DOTYCZĄCE TRANSPORTU 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT 6. KONTROLA JAKOŚCI ROBÓT 7. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT 8. SPOSÓB ODBIORU ROBÓT 9. PODSTAWA ROZLICZENIA ROBÓT PODSTAWOWYCH, TYMCZASOWYCH I PRAC TOWARZYSZĄCYCH 10. DOKUMENTY ODNIESIENIA Najważniejsze oznaczenia i skróty: ST Specyfikacja Techniczna SST Szczegółowa Specyfikacja Techniczna ITB Instytut Techniki Budowlanej PZJ Program Zabezpieczenia Jakości

3 1 CZĘŚĆ OGÓLNA 1.1. Nazwa nadana zamówieniu przez zamawiającego. Budowa schroniska dla zwierząt w ramach zadania inwestorskiego pn.,,poprawa warunków bytowych bezdomnych zwierząt'' 1.2. Przedmiot Specyfikacji Technicznej Wykonania i Odbiór Robót Budowlanych Przedmiotem niniejszej standardowej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru robót w zakresie stolarki budowlanej Zakres stosowania STWiORB Odstępstwa od wymagań podanych w niniejszej specyfikacji mogą mieć miejsce tylko w przypadkach prostych robót o niewielkim znaczeniu, dla których istnieje pewność, że podstawowe wymagania będą spełnione przy zastosowaniu metod wykonania wynikających z doświadczenia oraz uznanych reguł i zasad sztuki budowlanej oraz przy uwzględnieniu przepisów bhp Zakres robót objętych STWiORB Specyfikacja dotyczy wykonania robót w zakresie stolarki budowlanej w obiektach kubaturowych i obejmuje wykonanie następujących czynności: montaż stolarki okiennej z kształtowników z wysokoudarowego PCW o wymiarach jak w zestawieniu stolarki okiennej. Skrzydła rozwieralno-uchylne, dostawa i montaż obróbek blacharskich podokienników zewnętrznych z blachy stalowej, montaż okien połaciowych drewnianych o wymiarach jak w zestawieniu stolarki okiennej, montaż stolarki drzwiowej z wysokoudarowego PCW o wymiarach jak w zestawieniu stolarki drzwiowej, montaż stolarki drzwiowej stalowej (EI 60) o wymiarach jak w zestawieniu stolarki drzwiowej, montaż stolarki drzwiowej drewnianej o wymiarach jak w zestawieniu stolarki drzwiowej Określenia podstawowe Określenia podane w niniejszej Specyfikacji są zgodne z odpowiednimi normami oraz określeniami podanymi w ST Wymagania ogólne Kod CPV Ogólne wymagania dotyczące robót w zakresie stolarki budowlanej Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, specyfikacjami technicznymi i poleceniami Inspektora nadzoru. Ogólne powszechnie stosowane wymagania dotyczące robót podano w ST Wymagania ogólne Kod CPV , pkt. 1.5.

4 1.7. Dokumentacja dla wykonania tynków zwykłych Roboty tynkarskie należy wykonywać na podstawie dokumentacji, której wykaz oraz podstawy prawne sporządzenia podano w ST Wymagania ogólne Kod CPV , pkt WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI MATERIAŁÓW 2.1. Ogólne wymagania dotyczące materiałów, ich pozyskania i składowania Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w STWiORB-00 Wymagania ogólne Rodzaje materiałów Do wykonania wymiany i montażu stolarki okiennej i drzwiowej przewiduje się zastosowanie następującego rodzaju okien i podokienników: - okna z kształtowników z wysokoudarowego PCW, - okna połaciowe drewniane, - drzwi zewnętrzne z kształtowników z wysokoudarowego PCW, STOLARKA OKIENNA I DRZWIOWA (B/AU). W PRZYPADKU ŚCIAN MUROWANYCH NALEŻY ZASTOSOWAĆ OŚCIEŻNICE KĄTOWE MAŁE MALOWANE FABRYCZNIE POPIELATE RAL DLA ŚCIAN Z PŁYT GIPSOWO - KARTONOWYCH ZASTOSOWAĆ OŚCIEŻNICE WEWNĄTRZLOKALOWE FABRYCZNIE WYKOŃCZONE REGULOWANE. WYKOŃCZENIE OŚCIEZNIC OKLEINA CPL KOLOR POPIELATY. SKRZYDŁA DRZWIOWE OKLEINA CPL BARWA POPIELATA. STOLARKA OKIENNA I DRZWIOWA (B/W). W PRZYPADKU ŚCIAN MUROWANYCH ZASTOSOWAĆ OŚCIEŻNICE KĄTOWE MAŁE STALOWE BARWA SZARA RAL W PRZYPADKU ŚCIAN Z PŁYT GIPSOWO KARTONOWYCH ZASTOSOWAĆ OŚCIEŻNICE KĄTOWE SKŁADANE DUŻE DO ŚCIAN Z PŁYT GIPSOWO KARTONOWYCH - BARWA SZARA RAL SKRZYDŁA DRZWIOWE METALOWE Z WYPEŁNIENIEM STABILIZUJĄCYM (PLASTER MIODU) RAL W POMIESZCZENIU 0.18 RTG ZASTOSOWAĆ ZASTOSOWAĆ OKNA I DRZWI PRZECIWRADIACYJNE WŁAŚCIWE DLA PRACOWNI RTG. W POMIESZCZNIU 0.11 CHŁODNIA ZASTOSOWAĆ NALEŻY DRZWI CHŁODNICZE. STOLARKA OKIENNA I DRZWIOWA (B/S-T). W PRZYPADKU ŚCIAN MUROWANYCH ZASTOSOWAĆ OŚCIEZNICE KĄTOWE MAŁE STALOWE BARWA SZARA RAL W PRZYPADKU ŚCIAN Z PŁYT GIPSOWO KARTONOWYCH ZASTOSOWAĆ OŚCIEŻNICE KĄTOWE STALOWE SKŁADANE DUŻE DO ŚCIAN Z PŁYT GIPSOWO KARTONOWYCH - BARWA SZARA RAL SKRZYDŁA DRZWIOWE METALOWE Z WYPEŁNIENIEM STABILIZUJĄCYM (PLASTER MIODU) RAL 7047.

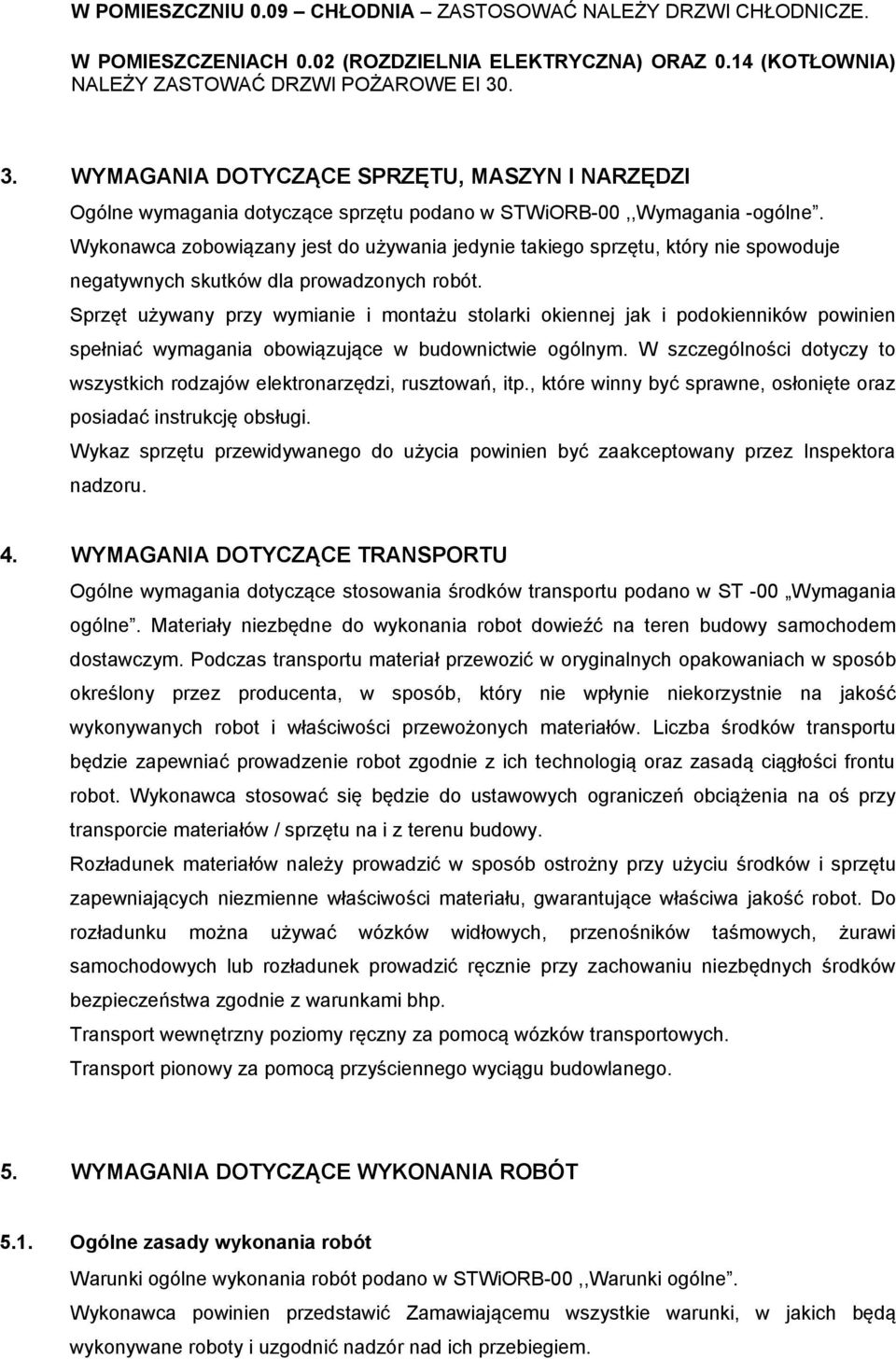

5 W POMIESZCZNIU 0.09 CHŁODNIA ZASTOSOWAĆ NALEŻY DRZWI CHŁODNICZE. W POMIESZCZENIACH 0.02 (ROZDZIELNIA ELEKTRYCZNA) ORAZ 0.14 (KOTŁOWNIA) NALEŻY ZASTOWAĆ DRZWI POŻAROWE EI WYMAGANIA DOTYCZĄCE SPRZĘTU, MASZYN I NARZĘDZI Ogólne wymagania dotyczące sprzętu podano w STWiORB-00,,Wymagania -ogólne. Wykonawca zobowiązany jest do używania jedynie takiego sprzętu, który nie spowoduje negatywnych skutków dla prowadzonych robót. Sprzęt używany przy wymianie i montażu stolarki okiennej jak i podokienników powinien spełniać wymagania obowiązujące w budownictwie ogólnym. W szczególności dotyczy to wszystkich rodzajów elektronarzędzi, rusztowań, itp., które winny być sprawne, osłonięte oraz posiadać instrukcję obsługi. Wykaz sprzętu przewidywanego do użycia powinien być zaakceptowany przez Inspektora nadzoru. 4. WYMAGANIA DOTYCZĄCE TRANSPORTU Ogólne wymagania dotyczące stosowania środków transportu podano w ST -00 Wymagania ogólne. Materiały niezbędne do wykonania robot dowieźć na teren budowy samochodem dostawczym. Podczas transportu materiał przewozić w oryginalnych opakowaniach w sposób określony przez producenta, w sposób, który nie wpłynie niekorzystnie na jakość wykonywanych robot i właściwości przewożonych materiałów. Liczba środków transportu będzie zapewniać prowadzenie robot zgodnie z ich technologią oraz zasadą ciągłości frontu robot. Wykonawca stosować się będzie do ustawowych ograniczeń obciążenia na oś przy transporcie materiałów / sprzętu na i z terenu budowy. Rozładunek materiałów należy prowadzić w sposób ostrożny przy użyciu środków i sprzętu zapewniających niezmienne właściwości materiału, gwarantujące właściwa jakość robot. Do rozładunku można używać wózków widłowych, przenośników taśmowych, żurawi samochodowych lub rozładunek prowadzić ręcznie przy zachowaniu niezbędnych środków bezpieczeństwa zgodnie z warunkami bhp. Transport wewnętrzny poziomy ręczny za pomocą wózków transportowych. Transport pionowy za pomocą przyściennego wyciągu budowlanego. 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT 5.1. Ogólne zasady wykonania robót Warunki ogólne wykonania robót podano w STWiORB-00,,Warunki ogólne. Wykonawca powinien przedstawić Zamawiającemu wszystkie warunki, w jakich będą wykonywane roboty i uzgodnić nadzór nad ich przebiegiem.

6 Ponadto: - nie należy prowadzić robót w złych warunkach atmosferycznych, w czasie deszczu, opadów śniegu oraz silnych wiatrów, - składowanie materiałów budowlanych i urządzeń powinno być wykonane w sposób zabezpieczający przed możliwością wywrócenia, zsunięcia lub rozsunięcia się składowanych materiałów i elementów, - opieranie składowanych materiałów o płoty, budynki, słupy linii napowietrznych jest zabronione, - podczas wiatru o szybkości większej niż 10 m/s roboty należy wstrzymać, - stosować ochrony zabezpieczające przed upadkiem 5.2. Warunki przystąpienia do robót Zasady wbudowywania stolarki okiennej. Przed osadzeniem stolarki należy sprawdzić dokładność wykonania ościeży i stan powierzchni węgarków, do których ma przylegać ościeżnica. W przypadku uszkodzeń ościeży w trakcie demontażu, należy wszystkie ubytki i miejsca luźne uzupełnić bądź naprawić. W przypadku zabrudzenia powierzchni ościeży należy ją oczyścić. Usytuowanie progu betonowego lub drewnianego względem płaszczyzny węgarków powinno zapewniać po ustawieniu na nim okna, prawidłowe jego przyleganie do węgarków. Przy montażu stolarki należy przestrzegać zasad rozmieszczenia punktów zamocowania stolarki, zgodnie z obowiązującymi warunkami technicznymi. Po ustawieniu okna należy sprawdzić sprawność działania skrzydeł przy otwieraniu i zamykaniu. Należy wykonać regulację skrzydeł okiennych i zamontować okucia. Skrzydła powinny rozwierać się swobodnie, a okucia działać bez zahamowań i przy zamykaniu dociskać skrzydła do ościeżnicy. Zamontowaną stolarkę należy oczyścić po montażu. Zamocowane okno należy uszczelnić pod względem technicznym oraz przed przenikaniem wody opadowej i powietrza, przez wypełnienie szczelin między ościeżnicą a ościeżem materiałem izolacyjnym dopuszczonym do stosowania. Ościeżnice okien od wewnątrz i od zewnątrz należy obrobić. Od zewnątrz zastosować zaprawę cienkowarstwową w miejscach gdzie wykonano już docieplenie budynku, od wewnątrz płyty G-K. Elementem wykończeniowym będą narożniki aluminiowe perforowane osadzane na gips szpachlowy Zasady wbudowywania stolarki drzwiowej Stolarkę drzwiową zamontować zgodnie z Dokumentacją projektową, zgodnie z wymaganiami podanymi w instrukcji montażu producenta stolarki. Drzwi należy osadzić w ościeżach ściany i przymocować za pomocą kotew, które powinny przenieść wymagane obciążenia. Po obsadzeniu ościeżnicy drzwiowej wypełnić wolną przestrzeń pomiędzy murami, a ościeżnicą materiałem izolacyjnym. Ustawić ostatecznie stolarkę, kontrolując osie, pion, poziom. Właściwą pozycję zabezpieczyć klinami, na czas montażu. Po zakończeniu montażu stolarki

7 gotowej należy przeprowadzić jej regulację. Zamontowana stolarka nie może posiadać jakikolwiek ubytków, uszkodzeń, odrapań, pęknięć musi być sprawna technicznie. Drzwi powinny się lekko otwierać i zamykać. Rozwierane skrzydła nie mogą ocierać się w żadnym miejscu. Zamknięte skrzydła drzwiowe powinny dobrze przylegać do ościeżnicy. Skrzydła drzwiowe powinny być odporne na zwichrowanie Wykończenia ościeży otworów okiennych i drzwiowych Na ościeżach otworów po zamontowaniu i uszczelnieniu stolarki należy uzupełnić uszkodzenia i ubytki tynku od wewnątrz i od zewnątrz. Po wyschnięciu tynku należy uzupełnić malowanie ościeży w kolorze odpowiadającym kolorowi istniejącemu danej ściany Osadzenie podokienników Osadzenie podokienników należy wykonać po zamontowaniu okien. Podokiennik należy wpuścić na stałe w specjalnie wykonany wrąb lub listwę podokienną w progu ościeżnicy. Styki parapetu z ościeżnicą należy uszczelnić silikonem. Wykonawca robót jest odpowiedzialny za jakość wykonywanych robót oraz ich zgodność z SST oraz poleceniami Inspektora nadzoru. Ogólne wymagania dotyczące wykonania i odbioru robót zawarte są w publikacji wydanej przez Ministerstwo Gospodarki Przestrzennej i Budownictwa i skoordynowanej przez Instytut Techniki Budowlanej pt. Warunki Techniczne Wykonania i Odbioru Robót Budowlano-Montażowych". 6. KONTROLA JAKOŚCI ROBÓT Wszystkie materiały do wykonania robót muszą odpowiadać wymaganiom Dokumentacji Projektowej i Specyfikacji Technicznej oraz muszą posiadać świadectwa jakości producentów. Wykonanie robót i zastosowanie wyrobów wg - Aprobaty Technicznej ITB, Certyfikatu systemu oraz norm budowlanych stolarki otworowej. Kontrola jakości robót polega na sprawdzeniu: - Oczyszczenie ościeży i wykonania ewentualnych ubytków w ościeżach. - Wymiary stolarki okiennej i części składowe. - Zgodność z dokumentacją techniczną. - Prawidłowość osadzenia stolarki okiennej w konstrukcji budowlanej osadzenie w płaszczyźnie pionowej, poziomej oraz odkształcenia przy uszczelnieniu. - Dokładność uszczelnienia ościeżnic elementu z ościeżami otworów lub ścian. - Prawidłowość działania elementów ruchomych i urządzeń zamykających. - Zgodność wbudowanego elementu z projektem Certyfikaty i deklaracje. Inspektor nadzoru może dopuścić do użycia tylko te wyroby i materiały, które: posiadają certyfikat na znak bezpieczeństwa wykazujący, że zapewniono zgodność

8 z kryteriami technicznymi określonymi na podstawie Polskich Norm. Aprobat technicznych oraz właściwych przepisów i informacji o ich istnieniu zgodnie z rozporządzeniem MSWIA z I998r. (Dz. U. Nr 113, póz. 728 z 1998r.), posiadają aprobatę techniczną w przypadku wyrobów, dla których nie ustanowiono Polskiej Normy, jeżeli nie są objęte certyfikacją w pkt wyżej i które spełniają wymogi SST, znajdują się w wykazie wyrobów, o których mowa w rozporządzeniu MSWIA z 199Sr. (Dz. U. 98/99). W przypadku materiałów, dla których w/w dokumenty są wymagane przez SST każda ich partia dostarczona do robót będzie posiadać te dokumenty określające w sposób jednoznaczny. 7. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT Przed wykonaniem stolarki należy przeprowadzić inwentaryzację każdego otworu okiennego w murze z uwagi na niepowtarzalność i zróżnicowanie wymiarów podobnych otworów. Wymiary stolarki należy dopasować do otworów w murze tak, aby zapewnić prawidłowe osadzenie profili i pozostawić miejsce na odpowiednie uszczelnienie stolarki pianką ze wszystkich stron. W zakresie robót należy ująć wszystkie niezbędne czynności związane z prawidłowym i kompletnym wykonaniem robót zasadniczych, tj. Uzupełnić uszkodzone tynki ościeży i pomalować. Wykonać obróbki blacharskie parapetów zewnętrznych. Obmiar robót będzie określać faktyczny zakres wykonywanych robót, zgodnie z dokumentacją projektową i SST w jednostkach ustalonych w kosztorysie. Obmiaru robót dokonuje Wykonawca po pisemnym powiadomieniu Inspektora nadzoru o zakresie obmierzanych robót i terminie obmiaru, co najmniej na 3 dni przed tym terminem. Wyniki obmiaru będą wpisywane do księgi obmiarów. Jakikolwiek błąd lub przeoczenie(opuszczenie) w ilości podanych w kosztorysie ofertowych lub gdzie indziej w SST nie zwalnia Wykonawcy od obowiązku ukończenia wszystkich robót. Błędne dane zostaną poprawione wg ustaleń Inspektora nadzoru na piśmie. Jednostki obmiaru powinny być zgodne z jednostkami określonymi w dokumentacji projektowej i kosztorysowej. 8. SPOSÓB ODBIORU ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w ST - "Wymagania ogólne". Odbioru robót należy Dokonać zgodnie z Warunkami Technicznymi i Wykonania Obmiaru Robót Budowlano - Montażowych.

9 8.2. Odbiór robót zanikających lub ulęgających zakryciu Odbiór robót zanikających i ulegających zakryciu polega na finalnej ocenie jakości wykonywanych robót oraz ilości tych robót, które w dalszym procesie realizacji ulegną zakryciu. Odbiór robót zanikających i ulegających zakryciu będzie dokonany w czasie umożliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu robót. Odbioru tego dokonuje Inspektor nadzoru. Gotowość danej części robót do odbioru zgłasza wykonawca wpisem do dziennika montażu z jednoczesnym powiadomieniem Inspektora nadzoru. Odbiór będzie przeprowadzony niezwłocznie, nie później jednak niż w ciągu 3 dni od daty zgłoszenia wpisem do dziennika montażu i powiadomienia o tym fakcie inspektora nadzoru Odbiór ostateczny (końcowy) Odbiór ostateczny polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do zakresu (ilości) oraz jakości. Całkowite zakończenie robót oraz gotowość do odbioru ostatecznego będą stwierdzone przez Wykonawcę wpisem do dziennika budowy. Odbiór ostateczny robót nastąpi w terminie ustalonym w dokumentach umowy, licząc od dnia potwierdzenia przez Inspektora nadzoru zakończenia robót i przyjęcia dokumentów. Odbioru ostatecznego robót dokona komisja wyznaczona przez Zamawiającego w obecności Inspektora nadzoru i Wykonawcy. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie przedstawionych dokumentów, wyników badań i pomiarów, ocenie wizualnej oraz zgodności wykonania robót z dokumentacją projektową SST. W przypadku, gdy wg komisji roboty pod względem przygotowania dokumentacyjnego nie będą gotowe do odbioru ostatecznego, komisja w porozumieniu z Wykonawcą wyznaczy ponowny termin odbioru ostatecznego robót. Wszystkie zarządzone przez komisję roboty poprawkowe lub uzupełniające będą zestawione wg wzoru ustalonego przez Zamawiającego. Termin wykonania robót poprawkowych i robót uzupełniających wyznaczy komisja i stwierdzi ich wykonanie. 9. PODSTAWA ROZLICZENIA ROBÓT PODSTAWOWYCH, TYNCZASOWYCH I PRAC TOWARZYSĄCYCH Ogólne ustalenia dotyczące podstawy płatności podano w STWiORB-00,,Warunki ogólne Podstawą płatności jest cena ryczałtowa robót w zakresie stolatki budowlanej skalkulowana przez Wykonawcę i zaoferowana Zamawiającemu w ofercie przetargowej. Płatności będą realizowane zgodnie z ceną ofertową w oparciu o protokoły odbioru zgodnie zapisami w umowie. Cena ryczałtowa wykonania robót obejmuje: - prace pomiarowe, przygotowawcze i pomocnicze, - zakup i transport materiałów niezbędnych do wykonania robót na miejsce wbudowania, - wykonanie i montaż stolarki drzwiowej i okiennej,

10 - regulację wmontowanej stolarki, - naprawa i wykończenie ościeży otworów po osadzeniu stolarki, - zabezpieczenie ościeżnic i powierzchni stolarki folią malarską lub inną folią przed rozpoczęciem robot związanych z dociepleniem ścian i wykończeniem powłokami malarskimi, - wykonanie badań i pomiarów kontrolnych oraz przygotowanie stosownych protokołów, - oczyszczenie stanowiska pracy i usunięcie materiałów, będących własnością Wykonawcy. 10. DOKUMENTY ODNIESIENIA PN-77/B Obciążenia w obliczeniach statycznych. Obciążenia wiatrem. PN-87/B-02151/03 Akustyka budowlana. Ochrona przed hałasem pomieszczeń budynkach. Izolacyjność akustyczna przegród w budynkach oraz izolacyjność akustyczna elementów budowlanych. Wymagania. PN-EN :1999 Akustyka. Ocena izolacyjności akustycznej w budynkach i Izolacyjności akustycznej elementów budowlanych. Pomiary Laboratoryjne izolacyjności od dźwięków powietrznych elementów budowlanych PN-EN-ISO 717-1:1999 Akustyka. Ocena izolacyjności akustycznej w budynkach i Izolacyjności akustycznej elementów budowlanych. Izolacyjność od dźwięków powietrznych. PN-82/B Ogrzewnictwo. Temperatury obliczeniowe zewnętrzne. PN-B-05000:1996 Stolarka budowlana. Pakowanie, przechowywanie i transport. PN-B-10085:1988 Stolarka budowlana. Okna i drzwi z drewna, materiałów drewnopochodnych i tworzyw sztucznych. Wymagania i badania. PN-B-13079:1997 Szkło budowlane. Szyby zespolone. BN-75/ Okna i drzwi balkonowe. Metody badań. AT /98 Kształtowniki z nieplastyfikowanego polichlorku winylu (PVC-U) do produkcji okien i drzwi balkonowych.
