Kardex Remstar Horizontal Carousel Wydajne rozwiązanie do szybkiego magazynowania i kompletacji

Transkrypt

1 Horizontal Carousel Module Kardex Remstar Horizontal Carousel Wydajne rozwiązanie do szybkiego magazynowania i kompletacji

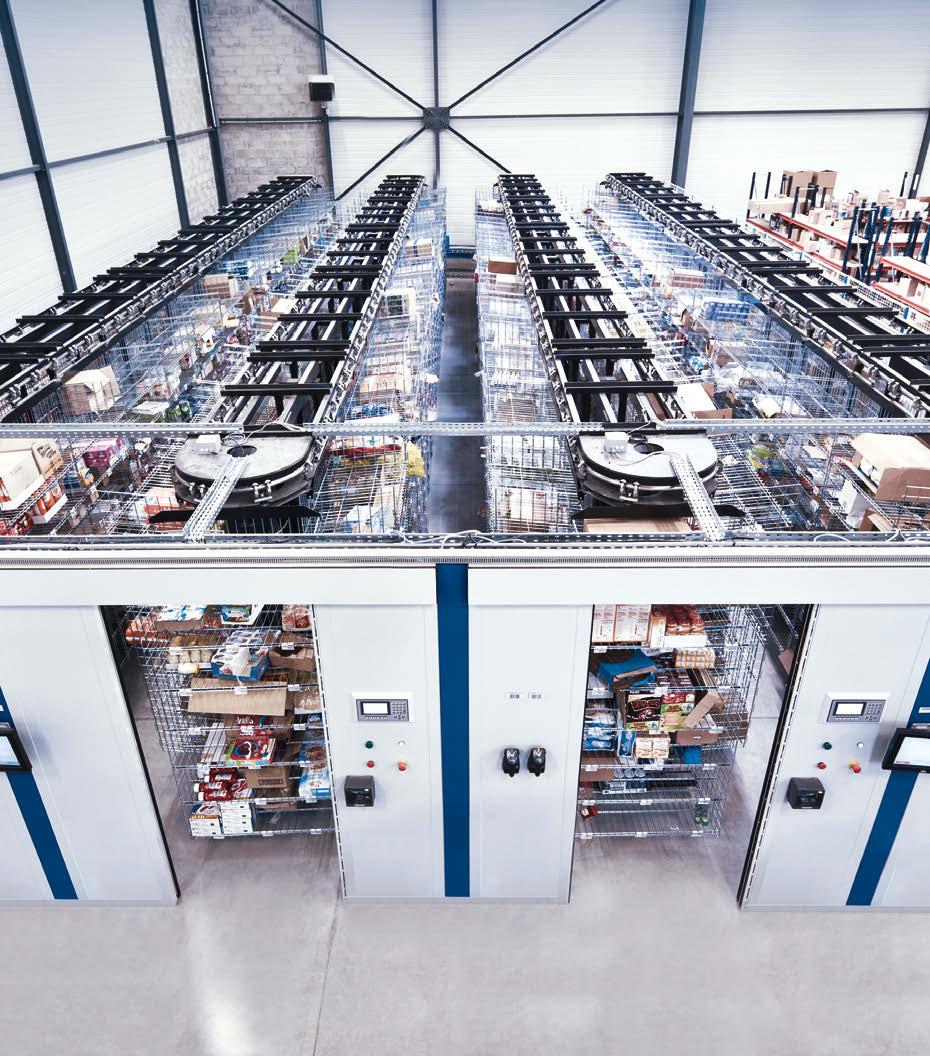

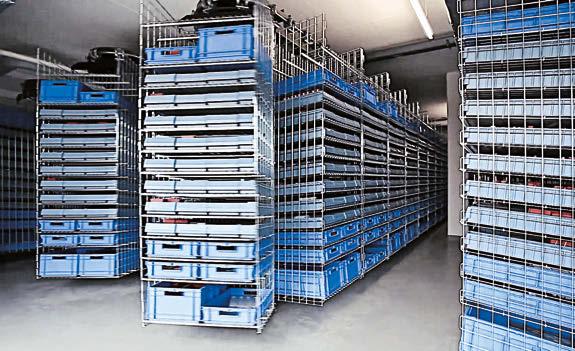

2 Horizontal Carousel Module Kardex Remstar Horizontal Carousel: Oszczędzaj czas poprzez szybki, bezpośredni i niezawodny dostęp Poziomy system karuzelowy Kardex Remstar Horizontal Carousel wykorzystywany jest wszędzie, gdzie szybkie, niezawodne i oszczędne magazynowanie oraz kompletacja towarów są istotne. Zarówno w produkcji, jak i w dystrybucji, do zastosowań wymagających dużej przepustowości, a także dla materiałów średnio i nisko rotujących: Poziome magazyny karuzelowe są doskonałym rozwiązaniem. Więcej informacji na stronie: 2

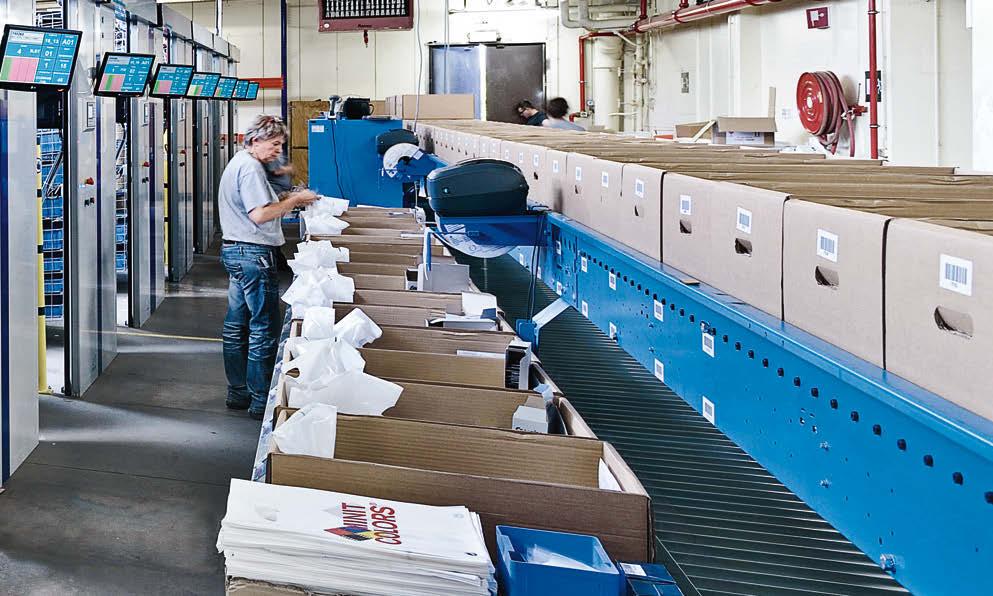

3 Kardex Remstar Horizontal Carousel: Ponieważ szybki dostęp i wydajność mają znaczenie. Wydajny system do przechowywania i kompletacji Szybki czas reakcji, wysoka przepustowość i krótki czas dostawy to zaledwie kilka niezbędnych wymogów, jakie należy spełnić, aby centra dystrybucyjne mogły odznaczać się nowoczesną i wydajną logistyką magazynową. Właśnie w takich sytuacjach zastosowanie mają zautomatyzowane poziome systemy karuzelowe Kardex Remstar: można je na różne sposoby dostosować do wszystkich typów zadań, umożliwiając tym samym wydajną kompletację zamówień. Dzięki zastosowaniu oprogramowania do zarządzania gospodarką magazynową użytkownik Kardex Remstar wie, czy wszystko działa sprawnie. Rezultatem są efektywniejsze procesy przepływów, zwiększona przejrzystość oraz elastyczność przechowywania i kompletacji elementów, nawet w godzinach szczytu i natężenia pracy. Zasada towar do człowieka Niezależnie od rodzaju przechowywanego towaru,system magazynowania i kompletacji, który jest niezawodny i wydajny znacznie redukuje koszty pracy i magazynowania. Podobnie jak inne systemy magazynowania Kardex Remstar- poziome systemy karuzelowe- działają w oparciu o zasadę towar do człowieka i zapewniają zwiększoną wydajność, optymalne wykorzystanie powierzchni do składowania oraz zapobiegają błędom w kompletacji. Ponadto dzięki zastosowaniu kompletacji seryjnej można jeszcze bardziej zwiększyć przepustowość ilościową. Kolejna korzyść: wszystkie urządzenia należące do jednego stanowiska działają jednocześnie. Gwarantuje to stały dostęp do towarów i zmniejsza czasy przestoju do minimum. Zalety w skrócie: większa wydajność kompletacji i brak czasu oczekiwania dzięki kompletacji seryjnej wysoka precyzja kompletacji dzięki zastosowaniu technologii Pick-to-Light i Put-to-Light dostępność 24/7 24/7 dostępność Put-to-Light i to Pick-to-Light 3 dzięki zastosowaniu technologii

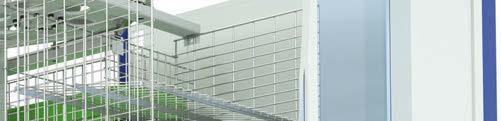

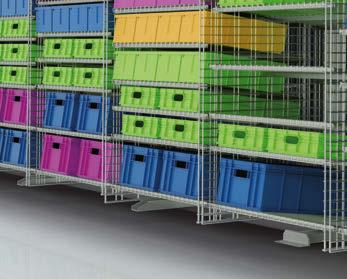

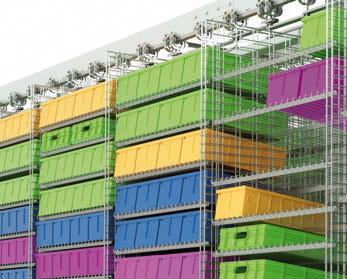

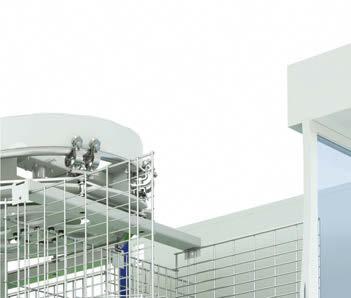

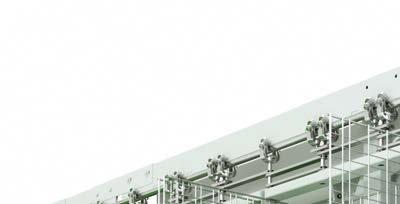

4 Horizontal Carousel Module Kardex Remstar Horizontal Carousel: Odkryj poziomy wymiar swojej przestrzeni magazynowej Nośność użytkowa kosza: 450 kg, 680 kg, 900 kg. Elastyczna koncepcja koszy: rozstaw 38 mm, wielofunkcyjna półka, z rotacją 180, wysoka stabilność dzięki grubości półki 26 mm. Użytkowa wysokość kosza poziomego systemu karuzelowego wynosi: między 1,80 m a 3,65 m. Solidna, niezawodna i wymagająca niewielkiej konserwacji jednostka dzięki łożyskom samosmarującym. 4

5 Dane techniczne Wymiary urządzenia Długość systemu karuzelowego: mm do mm Liczba koszy: Maks. liczba zależy od szerokości kosza (CW) CW 622 mm: 16 do 120 koszy CW 825 mm: 14 do 100 koszy CW 960 mm: 12 do 90 koszy Kosz Szerokość kosza: 622 mm, 825 mm, 960 mm Głębokość kosza: 460 mm, 560 mm, 610 mm Wysokość kosza: mm do mm Nośność Nośność użytkowa kosza: 450 kg, 680 kg i 900 kg Nośność użytkowa pojedynczej półki: 90 kg Osiągi Prędkość obrotowa: 24 m/min Silniki: 1,5 kw lub 2,7 kw Rozstaw półek Standardowy: 38 mm Rozstawy specjalne dostępne na zamówienie Opcje Kosz o zamkniętej tylnej ścianie i/lub ścianach bocznych wykonany ze szkła akrylowego Blokada półki Wysokość poziomego systemu karuzelowego od 2,20 m do 4,10 m Prędkość obrotu wynosi 24 m na minutę. Silnik wewnątrz jednostki umożliwia układanie na kilku poziomach. Półka z siatką o drobnym oczku 5

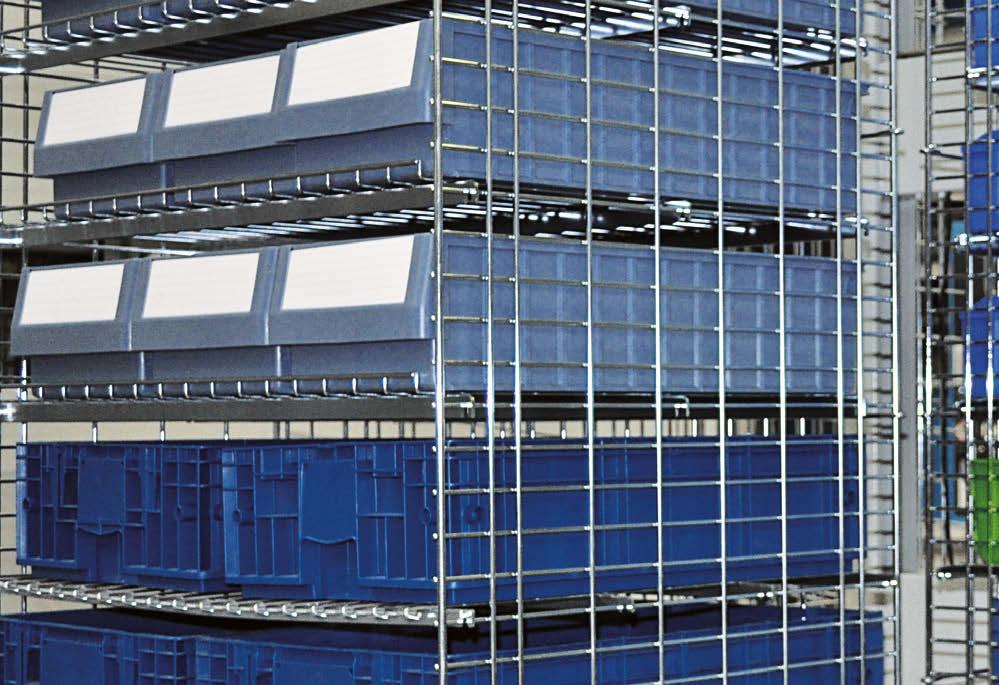

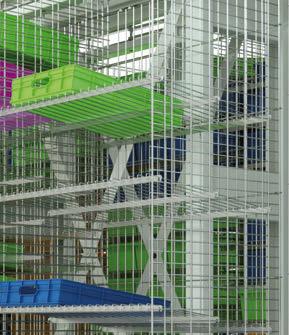

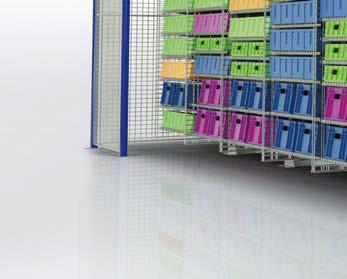

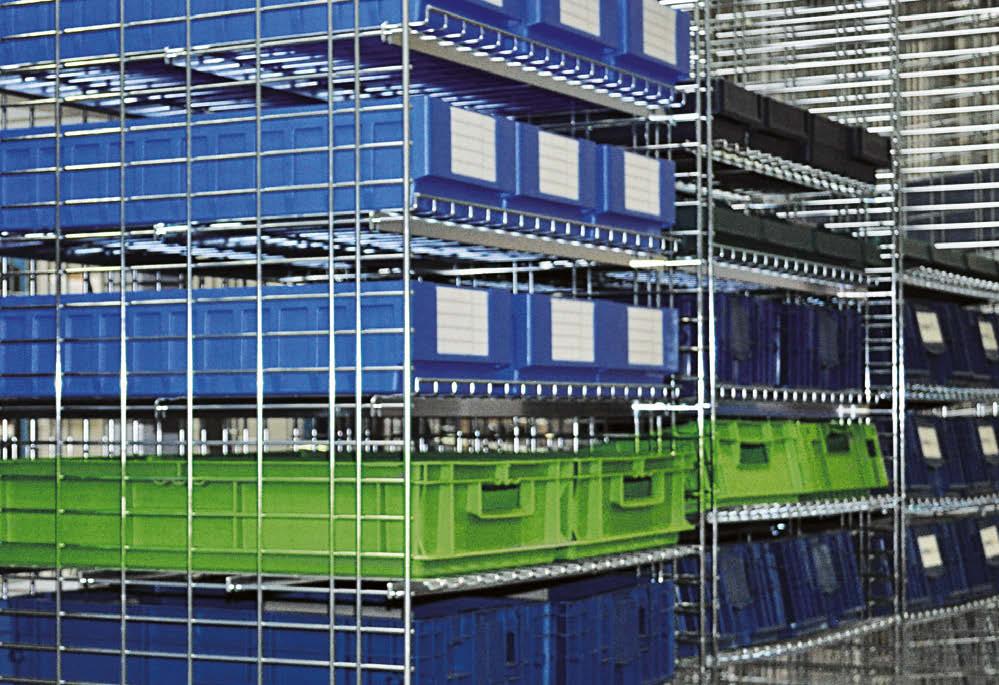

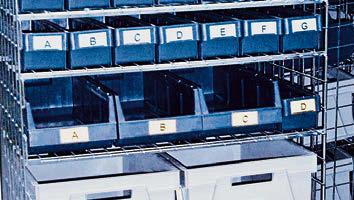

6 Horizontal Carousel Module Kardex Remstar Horizontal Carousel: koncepcja koszy zapewniająca maksymalną elastyczność Koncepcja modularnych koszy i półek Kardex Remstar gwarantuje niezrównany komfort, większą stabilność, a także maksymalne bezpieczeństwo. Konstrukcja koszy o rozstawie 38 mm Mniejszy rozstaw 38 mm i dwukrotnie większa liczba możliwości podwieszania półek: to formuła zapewniająca sukces poziomego systemu karuzelowego, umożliwiającego zwiększenie pojemności i elastyczności magazynu. Dzięki określonemu rozstawowi półek przy zastosowaniu standardowych pojemników można uzyskać jeden lub kilka dodatkowych poziomów półek. Przykład 1: wysokość pojemnika 130 mm 160 mm i wysokość kosza mm 1 dodatkowy poziom półek Przykład 2: wysokość pojemnika 130 mm 160 mm i wysokość kosza mm 2 dodatkowe poziomy półek rozstaw 38 mm 6

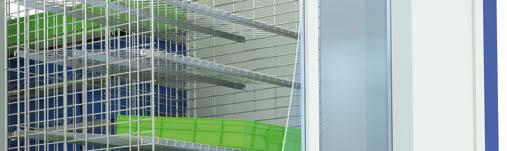

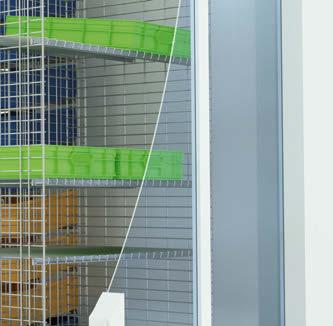

7 26 mm Rozstaw 38 mm Półka obracana o 180 Grubość półki 26 mm WYJĄTKOWE ROZWIĄZANIE: Półka z rotacją 180 Każdy produkt jest inny, różni są również klienci, z których każdy staje przed coraz to nowszymi wyzwaniami. Dobrze jest, gdy klient może polegać na modularnej koncepcji standardowych koszy i półek. Jeszcze lepiej, gdy może podwiesić półki w sposób, jaki mu najbardziej odpowiada. Wszystko to umożliwia poziomy system karuzelowy. Dzięki opcji obrotu o 180 półki można wykorzystywać na wiele sposobów, co zdecydowanie usprawnia proces przenoszenia towarów, a zatem daje większą elastyczność przechowywania i kompletacji. Montaż półek: przechylone do przodu (NOWOŚĆ) poziomo (NOWOŚĆ) przechylone do tyłu Umieszczona na każdej półce przednia krawędź o wysokości 14 mm zapobiega ześlizgnięciu się magazynowanych towarów. Dzięki temu magazynowane towary są optymalnie zabezpieczone także w pozycji poziomej i przechylonej do przodu. WYJĄTKOWE ROZWIĄZANIE: Grubość półki 26 mm Półki muszą mieć dużą nośność i wytrzymałość. Zwiększona solidność pomaga zmniejszyć wyginanie się półki przy większym skupieniu obciążenia. Opcjonalnie można zamontować blokadę półki. Minimalizuje ona hałas generowany przez drgania nieobciążonych półek, ponieważ są połączone z półką przy belce poprzecznej. Kolejną zaletą jest zwiększenie bezpieczeństwa i dostępności instalacji przez wzgląd na zapobieganie samoczynnemu rozłączeniu się pustych półek. 7

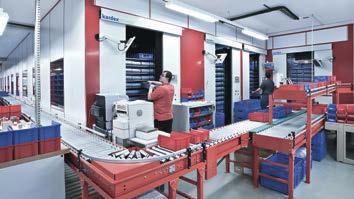

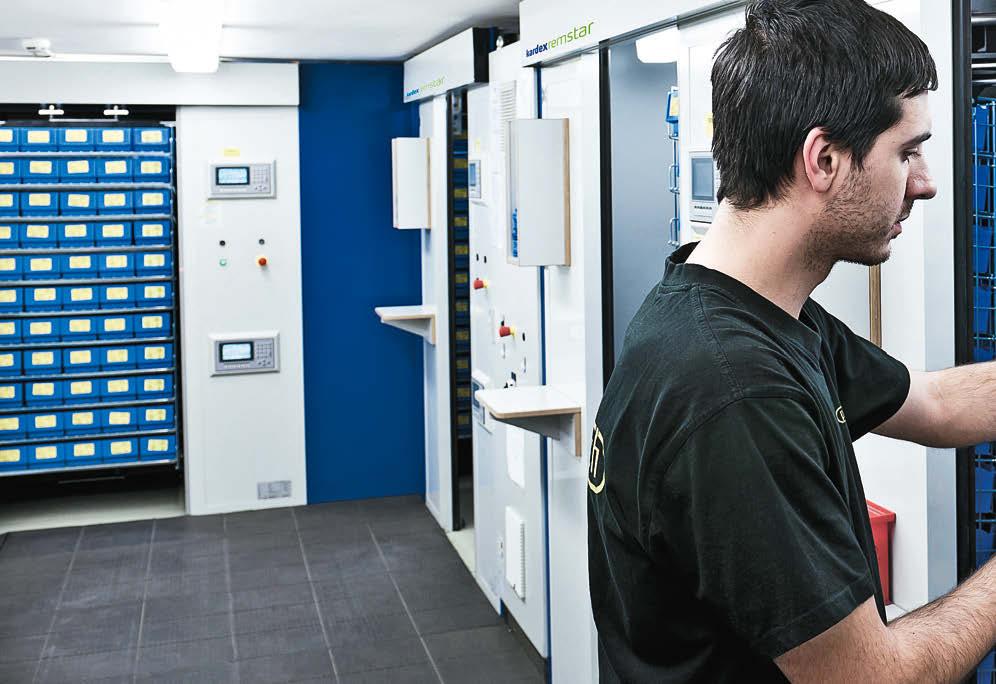

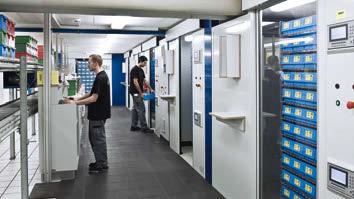

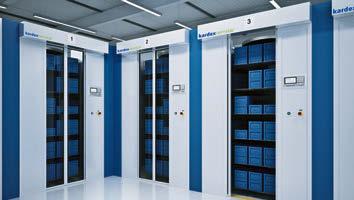

8 Horizontal Carousel Module Kardex Remstar Horizontal Carousel: Większa wydajność i szybki czas kompletacji W celu zapewnienia większej wydajności kompletacji poziome systemy karuzelowe zazwyczaj łączone są w stacje. W zależności od wielkości instalacji i koncepcji możliwe są różne układy: Stacja podwójna Stacje potrójne i poczwórne Stacje podwójne w kształcie litery L z oknami dostępowymi ustawionymi względem siebie pod kątem prostym przeznaczone są do pomieszczeń o wysokości do 3 metrów i mogą być z łatwością obsługiwane przez zaledwie jedną osobę. Dodatkowo kształt litery L skraca drogę kompletującego o 1 metr w porównaniu do kształtu litery I, co ułatwia przenoszenie i oszczędza czas. Stacje potrójne i poczwórne idealne przy szerszym zakresie elementów wymagających częstego dostępu mają zazwyczaj układ litery L. Alternatywnie stosuje się układ litery U lub, jeśli wszystkie maszyny są tej samej długości, układ litery I. Umożliwia to kompletację przez kilku operatorów. 8

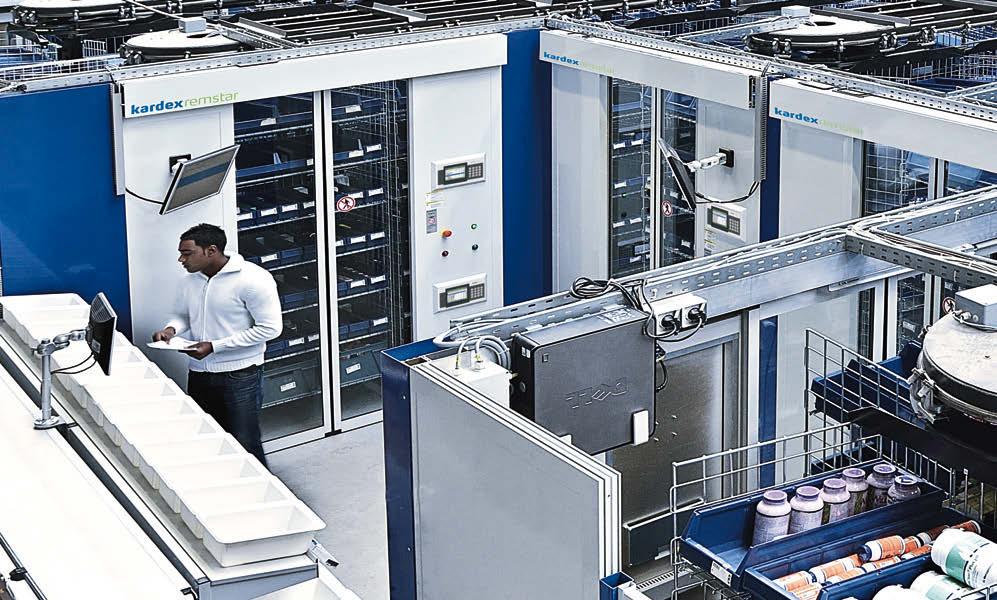

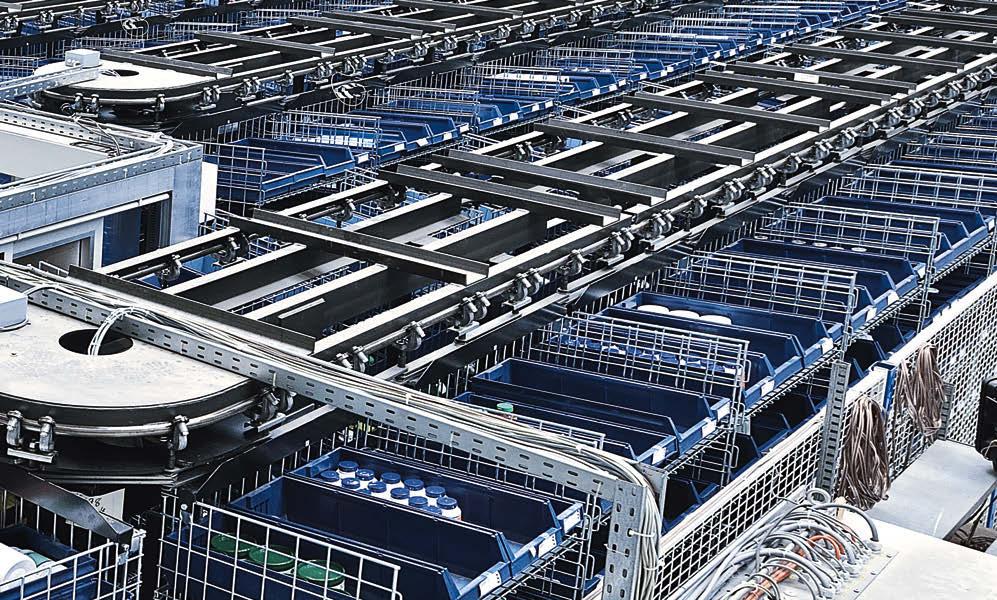

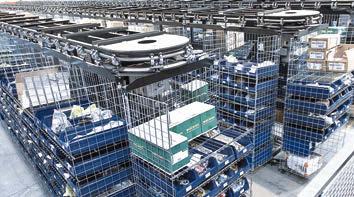

9 Stacje wielopoziomowe Stacja wielopoziomowa Wysoka stacja z platformą podnośnikową W bardziej złożonych systemach stacje wielopoziomowe mogą spełniać wymogi stawiane przez liczne i różnorodne strategie przepływu materiału. Stacje wielopoziomowe z wystającymi platformami dla przykładu dwa lub trzy poziome systemy karuzelowe o wysokości 2,5 metra umieszczone jeden nad drugim umożliwiają kompletację i układanie na różnych poziomach. Każdy poziom działa niezależnie. Stanowiska obsługi i kompletacji zlokalizowane są na odpowiednim poziomie. W celu zapewnienia przepływu materiałów między różnymi poziomami można zastosować system przenośników. Stacje wielopoziomowe są odpowiednie do pomieszczeń o maksymalnej wysokości 9 metrów. Dzięki wysokiej stacji rzeczywista wysokość magazynu 4,5 metra jest wykorzystywana w optymalnym stopniu. Platforma podnośnikowa zawsze podnosi operatora na odpowiednią wysokość w celu zapewnienia ergonomicznej kompletacji. W celu optymalizacji wykorzystania czasu za pomocą oprogramowania do zarządzania gospodarką magazynową Power Pick Global wysokość instalacji dzieli się na dwie lub trzy strefy kompletacji: wszystkie elementy w jednej strefie są kompletowane zanim platforma podnośnikowa przemieści się do kolejnej strefy. Jak łatwo zauważyć: liczba możliwych kombinacji ustawienia poziomych systemów karuzelowych Kardex Remstar jest praktycznie nieograniczona. Nasi eksperci z przyjemnością pomogą w znalezieniu najlepszego rozwiązania dla indywidualnych wymagań klienta. 9

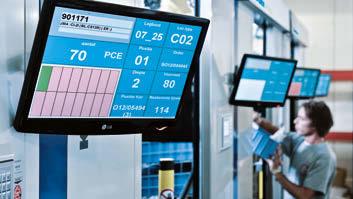

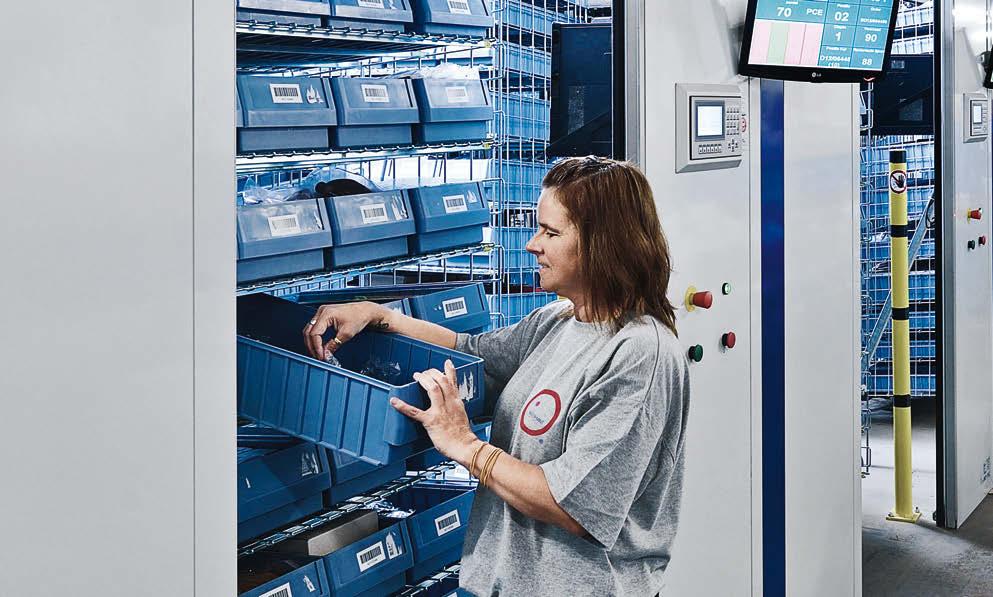

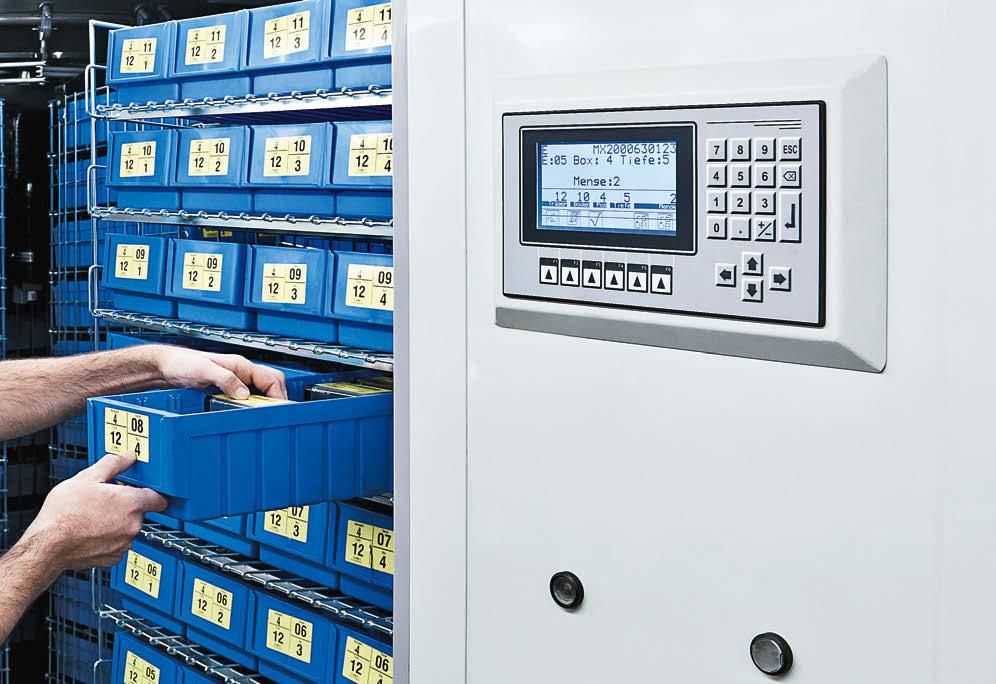

10 Horizontal Carousel Module Kardex Remstar Horizontal Carousel: duża wygoda obsługi wysoka precyzja Zwiększ swój sukces i zoptymalizuj wydajność dzięki technologii Pick-to-Light firmy Kardex Remstar! Kompletacja bez zbędnej papierologii Papierowe listy kompletacji, zbyt duża ilość czasu poświęcanego na wyszukiwanie, nieprawidłowe dostawy oraz braki magazynowe należą teraz do przeszłości. Panel obsługi, ekran dotykowy, ekrany ze wszystkimi ważnymi informacjami kompletacyjnymi, wyświetlacze Pick-by-Light / Pick-to-Light i przyciski potwierdzenia umożliwiają szybką i łatwą kompletację pozbawioną zbędnych dokumentów papierowych. Dodatkowo urządzenia peryferyjne, takie jak drukarki, skanery i inne wyświetlacze, można zintegrować z systemem za pomocą odpowiedniego oprogramowania. Brak miejsca na błędy w kompletacji Każda kompletacja ma znaczenie. Niestety każda nieprawidłowa kompletacja również, ponieważ prowadzi do marnowania czasu i pieniędzy. Bezpośrednią drogą do sprawnej kompletacji i odkładania są technologie Pick-to-Light i Put-to-Light. Są stosowane wszędzie, gdzie wymagana jest duża szybkość kompletacji i niski współczynnik błędu. Ułatwiają one przydział towarów i zamówień operatorowi. Światła typu Put / Batch Bez względu na to, czy mówi się o magazynowaniu czy o kompletacji, najważniejszymi czynnikami dla rezultatu procesu pracy są precyzja i szybkość. Wykorzystanie technologii Put-to- Light i Pick-to-Light umożliwia optymalizację procesu pracy, co z kolei skutkuje wyższą rentownością. 10

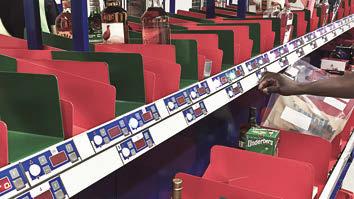

11 Informacja na temat dokładnej pozycji i ilości zapasów do odbioru jest przekazywana do operatora poprzez ekrany i optyczne wyświetlacze. Technologie Pick-to-Light oferowane przez Kardex Remstar imponują pięcioma głównymi funkcjami: 1. Przechowywanie i pobieranie elementów 2. Alokacja artykułów i zamówień 3. Przepływ informacji (ilość, opis, itp.) 4. Potwierdzenie procesu 5. Kompletacja przez wielu użytkowników Pionowe diodowe oświetlenie półek Pionowe diodowe oświetlenie półek zintegrowane z bokiem drzwi wskazuje operatorowi, z którego poziomu półek ma kompletować. W celu optymalnego dostosowania do wysokości pojemnika pozycję oświetlenia diodowego można przesuwać o 76 mm. Wyświetlacze Pick-to-Light i Put-to-Light Informacja o dokładnej pozycji i ilości kompletowanych elementów przekazywana jest operatorowi za pomocą diod. Informacje na temat innych zastosowań dostępne są na naszej stronie internetowej, w części z informacjami referencyjnymi: 11

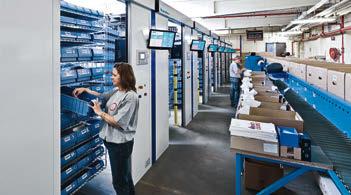

12 Horizontal Carousel Module Kardex Remstar Horizontal Carousel: 9 dobrych powodów przemawiających za optymalną wydajnością kompletacji Sposób firmy Kardex Remstar na sukces: optymalizacja, wydajność i zwiększenie przepustowości przy jednoczesnym zmniejszeniu wymagań dotyczących miejsca i osiągnięcia większej przejrzystości w magazynie. Zaleta: Produktywność 1 Dzięki zastosowaniu zasady towar do człowieka system szybko, bezpośrednio i niezawodnie transportuje żądane elementy do operatora bez straty czasu na nieproduktywne przemieszczanie się i szukanie. Dzieje się tak, ponieważ poziomy system karuzelowy zawsze porusza się do okna dostępowego po najkrótszej drodze. Funkcja wyświetlająca wskazuje operatorowi, jakie towary, w jakiej kolejności i w jakim miejscu należy kompletować. 2 Zaleta: Wydajność kompletacji Poruszające się jednocześnie i niezależnie w obrębie danej stacji karuzele poziome zapewniają bardzo wysoką szybkość działania całego systemu oraz wysoką wydajność kompletacji. Jeden operator może wykonać pracę na pozycjach w danej stacji na godzinę. Wyświetlacze optyczne znajdujące się na maszynie i w stacji kompletacji umożliwiają dokładność kompletacji i odkładania przekraczającą 99 %. Zaleta: Kompletacja seryjna 3 Kompletacja z pominięciem dokumentów papierowych jest możliwa, gdy w międzyczasie drukowane są dokumenty WZ i inne dokumenty. System zarządzania gospodarką magazynową łączy za pośrednictwem sterowania komputerowego kilka zamówień w serię kompletacji, co umożliwia operatorowi kompletację wielu zamówień i minimalizuje niezbędne do wykonania tego zadania czynności. 4 Zaleta: Duże nośności użytkowe Poziomy magazyn karuzelowy jest idealny do kompletacji małej i średniej wielkości elementów. Ponadto można w nim magazynować elementy o maksymalnej wadze 54 ton. Nośność dobiera się do potrzeb. 12

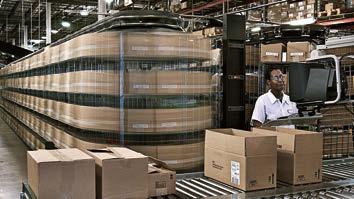

13 5 Zaleta: Oszczędność przestrzeni Towary są przechowywane kompaktowo na małej przestrzeni, co eliminuje potrzebę bezproduktywnego chodzenia po magazynie w poszukiwaniu artykułów. Sama strefa kompletacji ma powierzchnię zaledwie od 5 do 10 metrów kwadratowych. 6 Zaleta: Niezawodność i zwarta konstrukcja Od projektowania, przez produkcję, do obsługi klienta: poziomy magazyn karuzelowy jest zwartą, niezawodną, wymagającą niewielkiej konserwacji jednostką zapewniającą prawie stuprocentową dostępność oraz ciągłe i długoterminowe bezpieczeństwo eksploatacji. 7 Zaleta: Zmienność Aby osiągnąć wysoką wydajność w godzinach szczytu i sprostać wymaganiom sezonowych zamówień, system można podzielić na różne stacje po naciśnięciu przycisku. Z tego względu system czterech poziomych karuzel może być obsługiwany nie tylko przez jedną osobę, lecz przez kilka osób jednocześnie. 8 Zaleta: Bezpieczeństwo Poziome systemy karuzelowe spełniają najsurowsze wymogi bezpieczeństwa: Systemy są zamknięte ze wszystkich stron i otoczone ogrodzeniem ochronnym zapobiegającym wypadkom i jednocześnie chroniącym przed dostępem osób nieupoważnionych. Co więcej, okno dostępowe z przodu stacji wyposażone jest w drzwiczki bezpieczeństwa, które otwierają i zamykają się samoczynnie. 9 Zaleta: Elastyczność Poziome systemy karuzelowe przeznaczone są do szerokiej gamy różnych zastosowań i magazynowanych elementów. W obrębie koszy można wybierać poszczególne odległości półek i dostosować je do przechowywanych towarów. Dzięki temu możliwe jest sprawne magazynowanie towarów zajmujących wiele miejsca, nawet do wysokości całego kosza. 13

14 Software Solution Warehouse Management System Kardex Remstar Power Pick Global: innowacyjne oprogramowanie do sterowania systemami magazynowania Zasada działania oprogramowania Power Pick Global Kompletacja towarów w dynamicznych systemach magazynowania,szybko i ergonomicznie zmniejsza czas pobrania, odblokowuje przechowywanie cennych zasobów i znacznie zwiększa wydajność. Z Power Pick Global są Państwo doskonale przystosowani do zmieniających się wymagań teraz i w przyszłości. Wydajność Przy poziomym systemie karuzelowym może jednocześnie pracować kilku kompletujących (kompletacja przez wielu użytkowników). Dzięki integracji oprogramowania Power Pick Global z procesem przepływu pracy dodatkowo zwiększa się wydajność. Dokładność Od standardowej weryfikacji za pomocą kodu kreskowego, ręcznego skanera lub kontroli wagi, aż po szeroką paletę innych opcji, takich jak Pick-to-Light, Put-to-Light, wskaźnik laserowy/led: Oprogramowanie Power Pick Global firmy Kardex Remstar zmniejsza ilość pomyłek operatora i zwiększa dokładność pobrań do 99 %. Bezpieczeństwo Zintegrowane oprogramowanie pozwala nadzorować i sterować uprawnieniami użytkowników i grup. Umożliwia także śledzenie każdego dostępu do systemu. Integracja Od prostego Plug and Play oraz middleware, aż po rozwiązana dostosowane do danego użytkownika wszystkie rozwiązania związane z oprogramowaniem Power Pick Global bazują na najnowszej technologii Windows * i są kompatybilne z większością dostępnych na rynku systemów zarządzania gospodarką magazynową (WMS) i ERP. Modułowość Od małego magazynu po duże centrum dystrybucyjne: Oprogramowanie Power Pick Global może zostać idealnie dostosowane do potrzeb klienta, zabezpieczając zarówno aktualną inwestycję, jak i perspektywy na przyszłość przez to, że jest nieustannie ulepszany i rozszerzany o nowe funkcje. * Windows jest zastrzeżonym znakiem firmowym Microsoft Corporation. Oprócz indywidualnych rozwiązań, oprogramowanie jest również dostępne w pakietach : Smartpick 6000 pakiet oprogramowania umożliwiający profesjonalną kompletację przy zachowaniu wysokiej szybkości Smartpick 5200 profesjonalna kompletacja z zachowaniem wysokiej szybkości, system przeznaczony specjalnie dla przemysłu elektronicznego Zalety w skrócie: wysoka wydajność kompletacji możliwość elastycznego reagowania na zwiększenie natężenia pracy w godzinach szczytu zwiększenie dokładności kompletacji do 99 % do % 99 kompletacji zwiększenie dokładności dn 14 godzinach pracy w szczytu wania na zwiększenie natężenia

15 Kardex Remstar Life-Cycle-Management The Kardex Remstar service principle: 3 filary sukcesu wydajność, trwałość, bezpieczeństwo Wsparcie techniczne dla oprogramowania Instalacja i rozruch Kontrola bezpieczeństwa Pakiety części zamiennych Wydajność Zrównoważony rozwój Gotowość do kontaktu telefonicznego Szkolenie Bezpieczeństwo Wsparcie telefoniczne Modyfikacje Naprawy Konserwacja Części zamienne Implementacja Więcej informacji na stronie: Czychcieliby Państwo skorzystać z innych usług serwisowych? To żaden problem: nasz dział serwisowy we współpracy z Państwem opracuje indywidualną koncepcję. 15

16 Kardex Remstar: Zawsze blisko Ciebie Na całym świecie Australia Austria Belgia Chiny Cypr Czechy Dania Finlandia Francja Niemcy Wielka Brytania Węgry Indie Irlandia Włochy Malezja Holandia Norwegia Polska Rosja Singapur Słowacja Hiszpania Szwecja Szwajcaria Turcja USA 1114B-0216-PL-1301-MDS Więcej informacji na stronie: Zdjęcia produktów w niniejszej broszurze są specyficzne dla danego kraju i niektóre szczegóły mogą się różnić od dostarczonego wyposażenia. Zastrzegamy sobie prawo do dokonania zmian konstrukcyjnych i poprawienia błędów w wydruku w trakcie dostawy bez wcześniejszego powiadomienia. O ile nie postanowiono inaczej, wszystkie znaki handlowe umieszczone w niniejszej broszurze są zarejestrowanymi znakami handlowymi firmy Kardex AG.
