1 Okna i drzwi angielskie

2 2 3 Najszersza oferta produktowa Eko-Okna to międzynarodowy producent stolarki otworowej. Dysponuje kompletną, najszerszą na rynku ofertą okien, drzwi, bram, systemów przesuwnych, rolet, moskitier, a od niedawna również ogrodzeń posesyjnych. irma istnieje od dwóch dekad. Lata doświadczeń pozwoliły na dostosowanie oferty do oczekiwań klientów oraz specyfiki poszczególnych rynków eksportowych. Sprzedaż prowadzona jest w oparciu o sieć sprzedaży i współpracę z zaufanymi, solidnymi salonami dealerskimi.

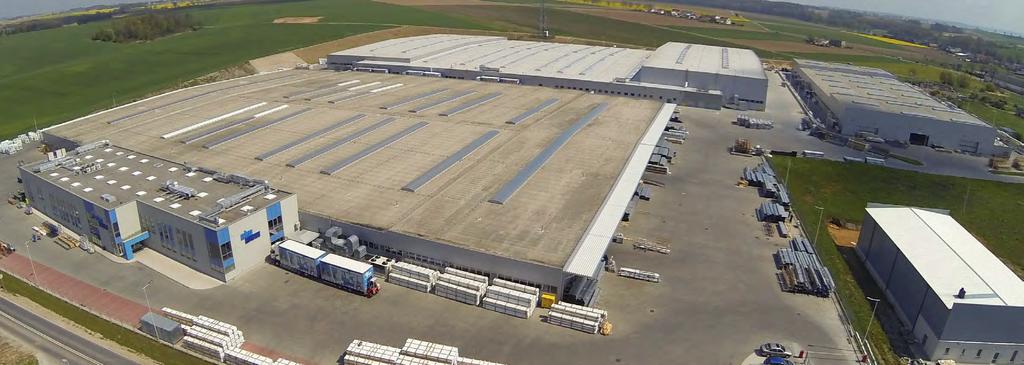

3 4 5 Na rynku od 1998 roku Eko-Okna w branży stolarki otworowej doświadczenie zdobywa już od 1998 roku. Wówczas powstała firma, która dziś znajduje się w czołówce europejskich producentów okien. Co wyróżnia nas na tle konkurencji? Ciągły rozwój, umiejętność reagowania na zmieniające się trendy, a także najszersza oferta. Oprócz okien specjalizujemy się bowiem w produkcji drzwi, bram, systemów przesuwnych, rolet, moskitier czy ogrodzeń. Stabilna firma Dbałość o jakość produktów i obsługi klienta, nieustanne inwestycje w park maszynowy, ciągła praca nad ofertą handlową, pomoc na każdym etapie realizacji zamówienia sprawiają, że jesteśmy godnym zaufania partnerem biznesowym. Już dziś współpracujemy z Klientami z 35 krajów na całym świecie, a każdego dnia mury naszych fabryk opuszcza ponad 6 tys. produktów. Od lat odnotowujemy stały wzrost sprzedaży. Posiadamy również Certyfikat Wiarygodności Biznesowej. Technologia Nasze produkty powstają w oparciu o produkty najlepszych, europejskich dostawców. Posiadamy cztery hale produkcyjne, wyposażone w najnowocześniejsze maszyny. Nasz park maszynowy jest nieustannie uzupełniany. Cały proces produkcyjny wspierany jest przez wykwalifikowaną kadrę pracowniczą. Wszystkie komponenty, z których korzystamy spełniają wszelkie normy, co potwierdzone jest odpowiednimi certyfikatami.

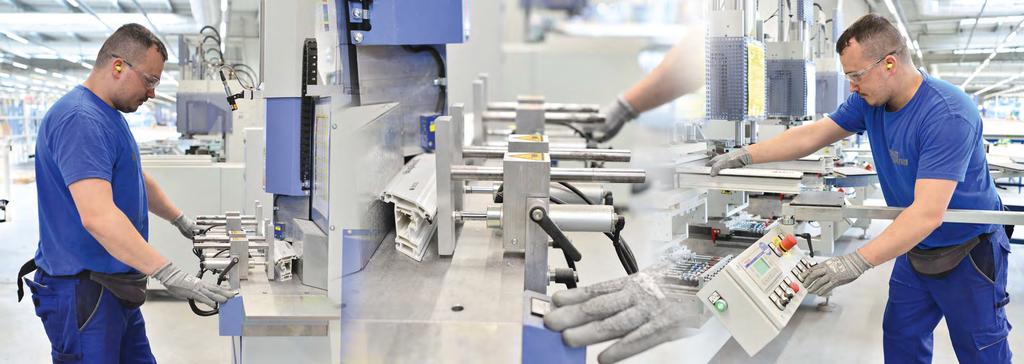

4 6 7 Systemy okienne i drzwiowe najnowszej generacji Okna otwierane na zewnątrz produkujemy w oparciu o najnowocześniejsze technologie, będące odwzorowaniem technologii stosowanych na rynku brytyjskim. Dzięki temu naszym Klientom przekazujemy najwyższej jakości produkt.

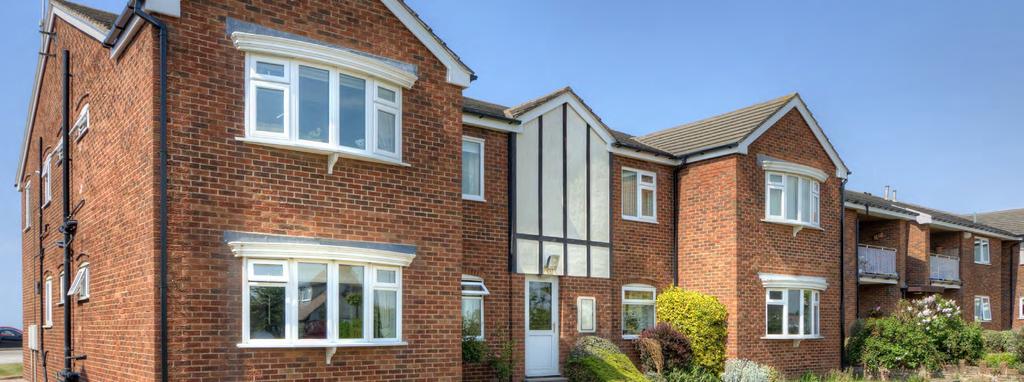

5 8 9 Okna w systemie angielskim Naszym Klientom oferujemy pełen zakres rozwiązań. Park maszynowy, który mamy do dyspozycji oraz okucie, z którego korzystamy przy produkcji okien, pozwalają nam na produkcję okien otwieranych na zewnątrz, uchylnych i odchylnych, a także otwieranych do wewnątrz - uchylnych, rozwiernych i rozwierno-uchylnych. W ofercie posiadamy także okna łukowe, wykuszowe. Każde z nich możemy wyposażyć m. in. w nawiewniki, które poprawią wentylację w pomieszczeniach, bądź inne funkcjonalne dodatki. Okna dostępne są w 41 kolorach - gładkich oraz drewnopodobnych. Okna angielskie idealnie komponują się zarówno z oknami o nowoczesnym jak i tradycyjnym wyglądzie. Szeroka oferta, którą dysponujemy, sprawia, że każdy znajdzie rozwiązanie idealne do swojego domu. Dzięki okleinom drewnopodobnym możemy dostarczyć Państwu produkty doskonale imitujące stolarkę drewnianą. Bez problemu dopasujemy zatem wygląd okna do wyglądu elewacji. Bezpieczeństwo użytkowania zapewniają zawiasy ze stali nierdzewnej oraz najwyższej jakości komponenty, z których wykonywane są okna. Drzwi wejściowe Twój dom to Twoja twierdza. Najwyższy stopień bezpieczeństwa zapewnią drzwi z naszej oferty. Drzwi wyposażone są w wyjątkowo wytrzymałe zawiasy, wzmocnione elementy ościeżnicy oraz wielopunktowe zasuwnice, które zapewniają nie tylko bezpieczeństwo, ale także niezawodne funkcjonowanie przez długie lata. Istotnym elementem jest tutaj również dobór progu. Szeroka oferta w tym zakresie pozwala na stworzenie drzwi dla każdego. W ofercie posiadamy zarówno drzwi w pełni przeszklone, jak i drzwi panelowe wykonane z aluminium lub PVC. Drzwi mogą przybrać dowolny kolor z oferowanej przez nas palety kolorów. W przypadku drzwi szklanych oferujemy pełen wachlarz szyb dekoracyjnych oraz piaskowanych. Drzwi wejściowe z naszej oferty mogą zostać doposażone także w doświetla - pojedyncze lub podwójne.

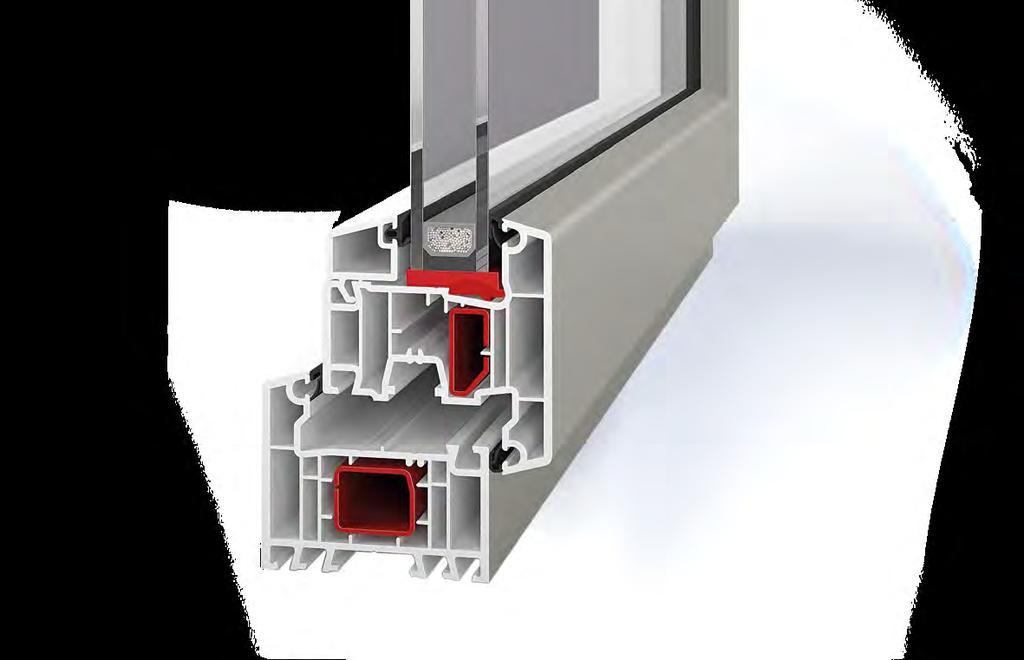

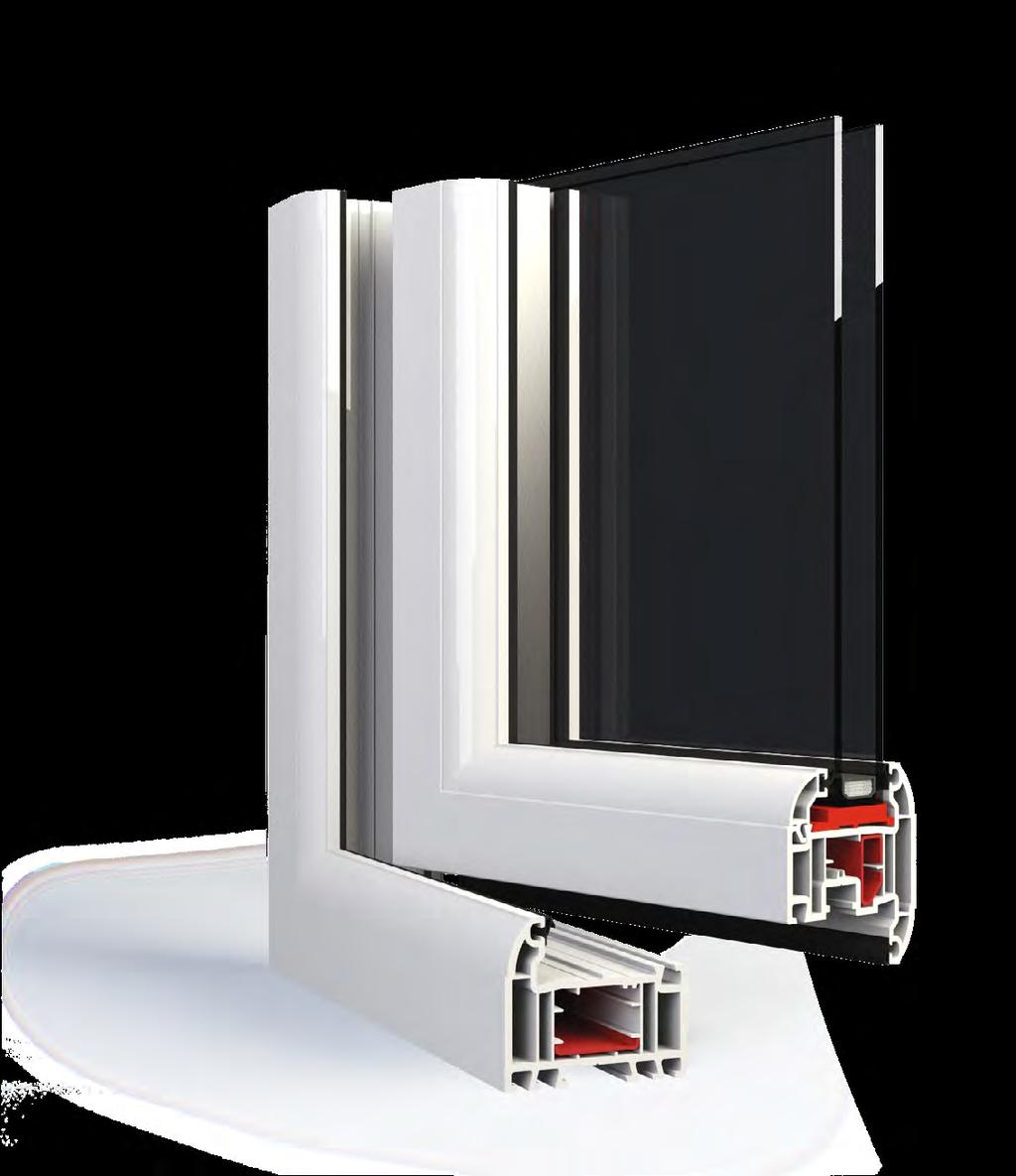

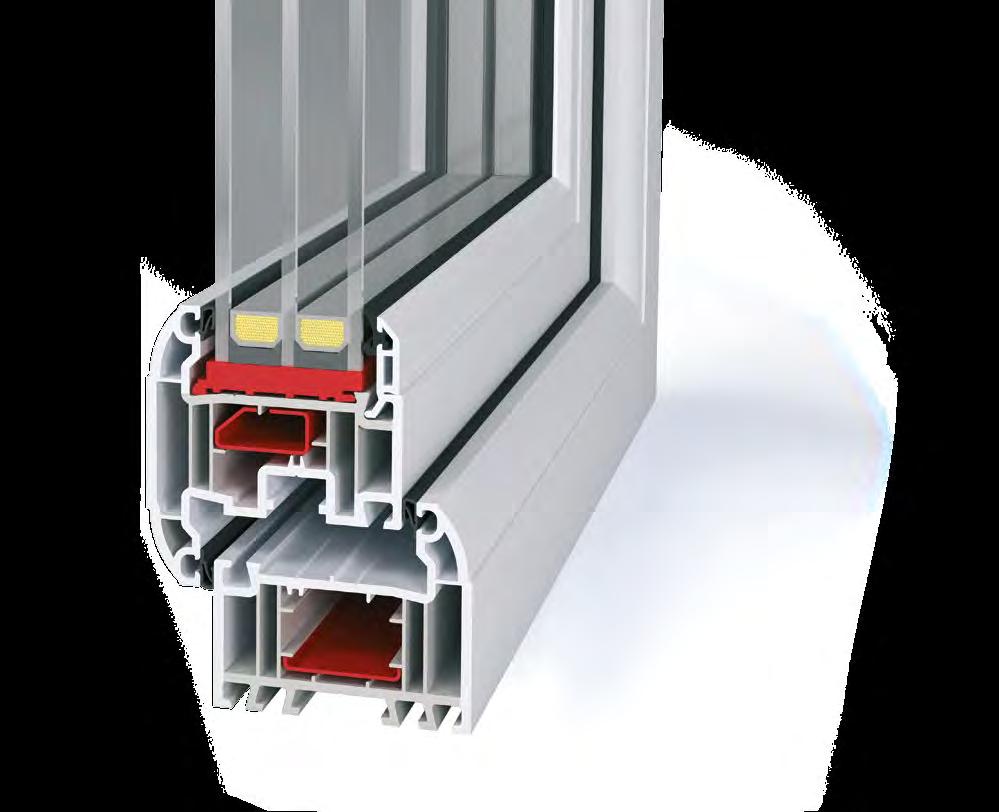

6 10 11 IDEAL System okienno-drzwiowy głębokość zabudowy [mm] 5 komór 2 uszczelki 40 max grubość szklenia [mm] Niezwykle wytrzymały system, umożliwiający produkcję okien otwieranych zarówno do wewnątrz jak i na zewnątrz. Jego cechą charakterystyczną jest zaokrąglony profil. System posiada certyfikat Kitemark, który jest potwierdzeniem na to, że spełnia on wszelkie wymagania budowlane obowiązujące w Anglii, Walii, Szkocji oraz Irlandii Północnej. Cechy charakterystyczne: 5-komorowa budowa profili, możliwość produkcji okien otwieranych zarówno na zewnątrz jak i do wewnątrz, zintegrowane uszczelki pozwalają na szybki montaż oraz eliminują problem kurczenia się uszczelek, możliwość zastosowania przeszkleń o szerokości od 10 do 40 mm, kompatybilność z innymi systemami firmy Aluplast, pełna oferta poszerzeń i łączników.

7 12 13 Dopasowane wzory listw przyszybowych i profili okiennych Zaokrąglony kształt profili oraz listw przyszybowych sprawia, że razem tworzą niezwykły efekt wizualny. Kształt listew nie ma wpływu na powierzchnię przeszklenia. Okno wygląda identycznie zarówno od zewnątrz jak i od wewnątrz. Można w nich zastosować pakiety dwuszybowe o szerokości od 24 do 28 mm. Standardowo w budownictwie mieszkaniowym stosuje się jednak pakiety o szerokości 28 mm. W innych typach budynków polecamy pakiety o szerokości 24 mm. Okna wykonane w systemie Ideal można wyposażyć w pakiety trzyszybowe. Wówczas należy jednak zastosować nieco węższe listwy przyszybowe. Uszczelnienie zewnętrzne Okna wyposażone są w dwie uszczelki zewnętrzne. Dzięki zastosowaniu takiego rozwiązania system Ideal nie wymaga stosowania dodatkowych uszczelnień zabezpieczających przed wpływem czynników atmosferycznych. Uszczelki podkreślają również kształt profilu, a co za tym idzie mają ogromny wpływ na ostateczny wygląd okna. Uszczelnienie zewnętrzne eliminuje efekt typowego dla starych systemów uszczelnieniowych i zapobiega powstawaniu wszelkiego typu prześwitów i szczelin w rogach uszczelek. Przy użyciu systemu Ideal tworzymy: klasyczne okna otwierane na zewnątrz, okna uchylne, otwierane do wewnątrz, okna odchylne, otwierane na zewnątrz, frenchdoors otwierane do wewnątrz lub na zewnątrz.

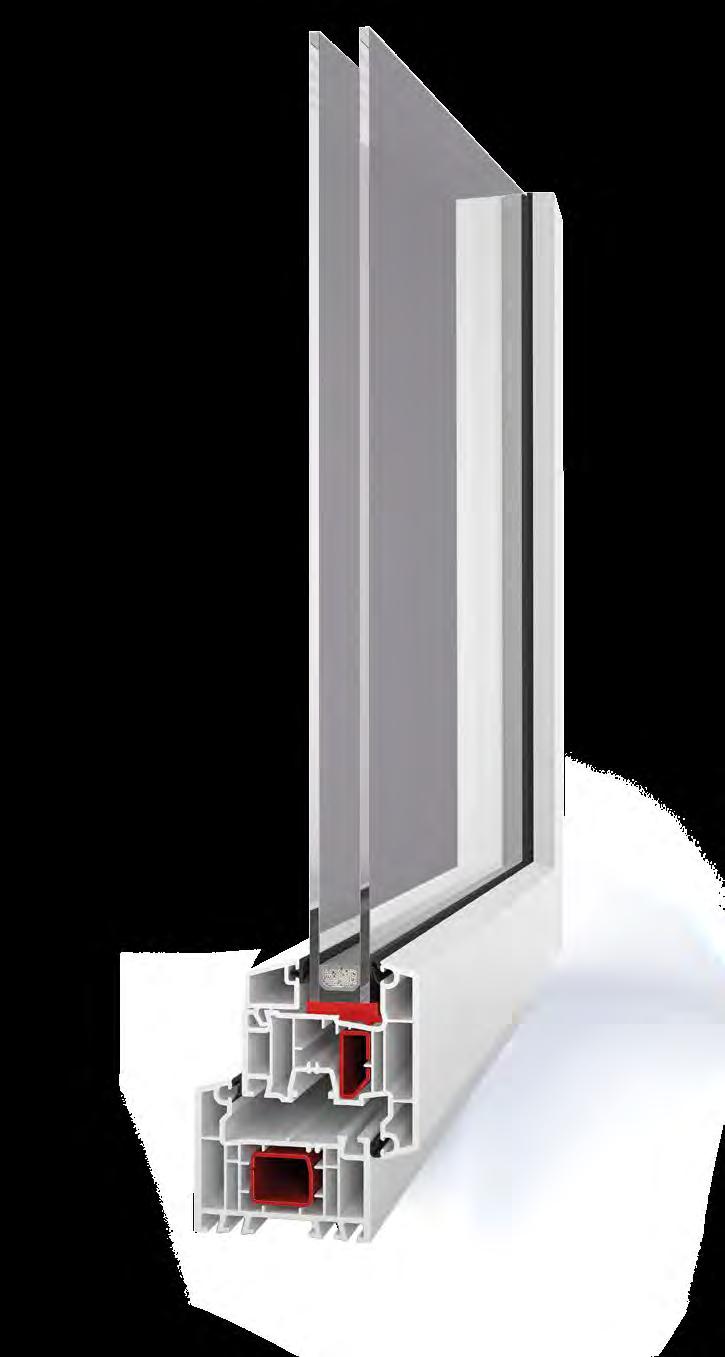

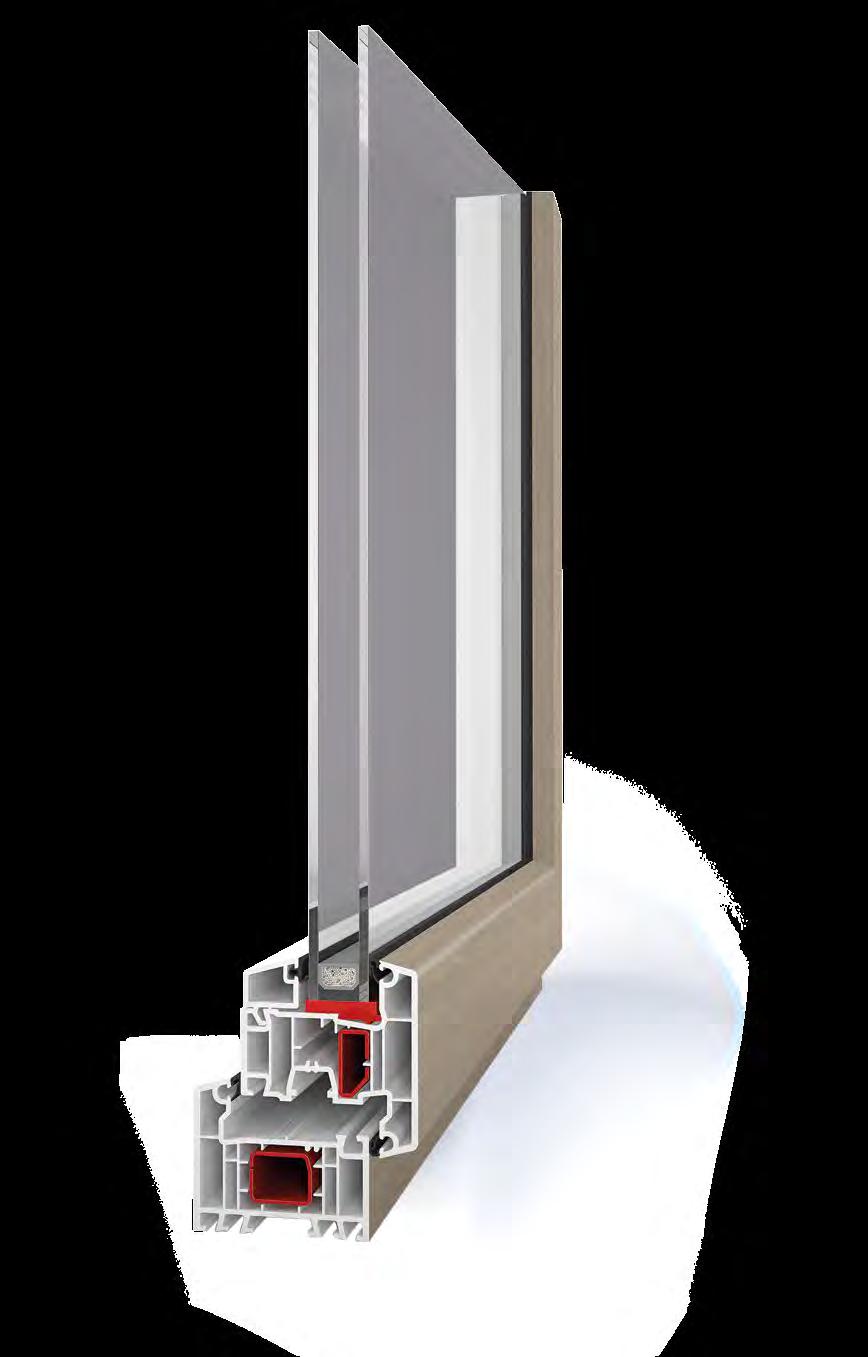

8 14 15 IDEAL 4000 Casement System okienno-drzwiowy głębokość zabudowy [mm] 5 komór 2 uszczelki 40 max grubość szklenia [mm] System został zaprojektowany w taki sposób, by spełniał wszystkie wymagania stawiane zarówno przez Klientów jak i przepisy prawa budowlanego. Charakteryzuje się prostym kształtem profilu. Okna wykonane w systemie Ideal 4000 Casement idealnie nadają się do montażu w budownictwie mieszkalnym jak i budynkach użyteczności publicznej. Ich klasyczny wygląd sprawia, że spotykają się z uznaniem klientów. System stwarza ogromne możliwości konstrukcyjne. Podobnie jak Ideal, system ten dostępny jest w 41 kolorach gładkich oraz drewnopodobnych.

9 16 17 Proste profile Okna wykonane w oparciu o system Ideal 4000 Casement zarówno od strony zewnętrznej jak i od strony wewnętrznej wyglądają identycznie - zarówno listwy jak i profile mają prosty kształt. Rozwiązanie idealne do montażu w budynkach mieszkalnych oraz w budynkach użyteczności publicznej. System zabezpieczających listw przyszybowych spełnia wymogi programu Secure by Design i PAS24. Dzięki szerokiej ilości profili dodatkowych, łączników i poszerzeń można tworzyć okna o przeróżnych kombinacjach. Okna wykonane w oparciu o system Ideal 4000 Casement, cechują się także bardzo dobrymi właściwościami cieplnymi. Wpływ na to ma zarówno szerokość profili, która w tym przypadku wynosi mm, jak i możliwość montażu szerszych pakietów szybowych (do 40 mm). Uszczelnienie zewnętrzne Okna wyposażone są w dwie uszczelki wykonane w systemie uszczelnienia zewnętrznego. Dzięki zastosowaniu takiego rozwiązania system Ideal 4000 Casement eliminuje potrzebę zastosowania dodatkowych uszczelnień zabezpieczających przed wpływem czynników atmosferycznych. Uszczelki podkreślają również kształt profilu, a co za tym idzie mają ogromny wpływ na ostateczny wygląd okna. Uszczelnienie zewnętrzne eliminuje efekt typowy dla starych systemów uszczelnieniowych i zapobiega powstawaniu wszelkiego typu prześwitów i szczelin w rogach uszczelek. Przy użyciu systemu Ideal 4000 Casement tworzymy: klasyczne okna otwierane na zewnątrz, okna uchylne, otwierane do wewnątrz, okna odchylne, otwierane na zewnątrz, frenchdoors otwierane do wewnątrz lub na zewnątrz.

10 aluplast guarantees its profiles for 10 years against discolouration, warping Recykling Profile, których używamy do produkcji naszych okien, pochodzą od jednego z wiodących dostawców, firmy Aluplast. irma zaangażowana jest w projekt VINYL 10, którego celem jest jak największy odzysk materiałów niezbędnych do produkcji profili PVC. Oferujemy zatem Państwu produkt ekologiczny, który może podlegać recyklingowi. Profile firmy Aluplast częściowo tworzone są z materiałów pochodzących z recyklingu. Materiał pochodzący z recyklingu z materiałem nowym łączony jest w specjalnej prasie. Profile PVC tworzone w oparciu o materiał z odzysku nie tracą na wyglądzie czy jakości. Ich powierzchnia jest idealna - bez wgłębień czy jakichkolwiek zarysowań. Profile firmy Aluplast posiadają klasę A+ i są zgodne z Zieloną Księgą angielskiego Building Research Establishment. 10-Year and cracking. or more details please see our guarantee certificate below. All together better Energooszczędność Dbałość o środowisko naturalne wyrażamy nie tylko poprzez wykorzystanie profili z recyklingu, ale również poprzez użycie energooszczędnych profili. Profile o wysokich parametrach cieplnych w połączeniu z odpowiednimi pakietami szybowymi pozwalają nam zaoferować Państwu produkt idealny do budownictwa energooszczędnego, a nawet pasywnego. Odpowiedzialność Aluplast jest firmą, która czuje się odpowiedzialna za środowisko naturalne i wraz ze swoimi partnerami biznesowymi aktywnie angażuje się w ochronę przyrody. Jakość Profile firmy Aluplast cechują się ponadprzeciętną jakością. Ich długa żywotność również ma wpływ na ochronę środowiska naturalnego. Nie będą one bowiem wymagały wymiany przez długie lata.

11 21 Paleta kolorów Dąb specjalny (AP 01) Dąb naturalny (AP 02) Mahoń (AP 05) Ciemny dąb (AP 06) Daglezja (AP 11) Oregon III (AP 15) Złoty dąb (AP 23) Orzech (AP 27) Walnuss terra (AP 28) Walnuss amaretto (AP 29) Ciemny zielony (AP 30) Ciemny czerwony (AP 32) Palisander (AP 33) Szary (AP 34) Antracytowy (AP 40) Stalowy niebieski (AP 41) Zielony (AP 43) Biały strukturalny (AP 44) Brylantowy niebieski (AP 47) Kremowy (AP 50) Brzoza (AP 52) Szary antracytowy struktura piasku (AP 60) Szary struktura piasku (AP 61) Szary bazaltowy struktura piasku (AP 62) Aluminium szczotkowane (AP 63) Kwarc piaskowany (AP 65) Szary betonowy (AP ) Szary agatowy (AP 71) Maron braun (AP 72) Dąb Sheffield jasny (AP 75) Alux DB 3 (AP 79) Kwarc (AP 88) Ciemnobrązowy (AP 89) Dąb Sheffield szary (AP 94) Winchester (AP 95) Ciemny niebieski (AP 101) Szary bazaltowy (AP 102) Popielaty (AP 103) Czekoladowy brąz (AP 104) Trompet C-32 (AP 105) Jet Black Mat (AP 106)

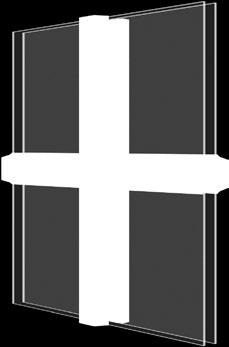

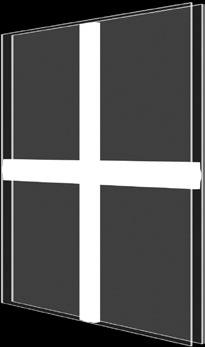

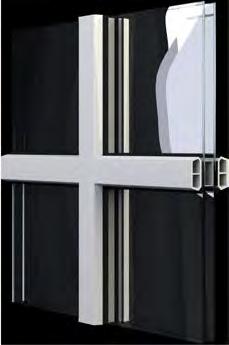

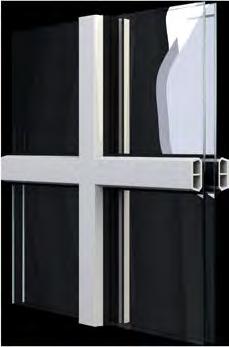

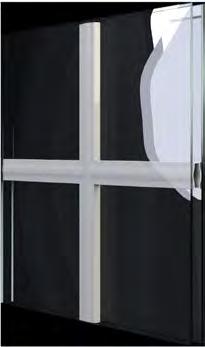

12 22 23 Warianty rozwarć Szprosy międzyszybowe Szprosy wykonywane są z aluminium. Montowane są na stałe pomiędzy taflami szkła, wewnątrz szyby. Oferujemy szprosy o szerokości 8 mm, 18 mm, 26 mm, 45 mm. Pełnią wyłącznie rolę dekoracyjną. Dzięki temu, że wykonane są z aluminium mogą zostać pomalowane na dowolny kolor z palety RAL i tym samym dopasowane do wyglądu okna Szprosy naklejane Szprosy umieszczane są bezpośrednio na powierzchni szyby. Nadają się do montażu zarówno w oknach aluminiowych oraz PVC. Szprosy są przede wszystkim ozdobą okna, nawiązującą do stylowej, dawnej architektury. Dzięki nim zarówno wnętrze jak i elewacja zyskuje niepowtarzalny charakter. Oferujemy szprosy naklejane o szerokościach: 26 mm, 36 mm, 46 mm, 66 mm. Kolory szprosów odpowiadają kolorom okien Szprosy wiedeńskie Doskonale imitują segmenty szyby z ramką aluminiową, która montowana jest pomiędzy taflami szkła. Szprosy naklejane są natomiast na zewnętrzną powierzchnię szyby. Szprosy wiedeńskie przeznaczone są do montażu w oknach PVC, drewnianych oraz aluminiowych. Szprosy dostępne są w następujących szerokościach: mm, 26 mm, 30 mm, 36 mm, 46 mm, 66 mm.

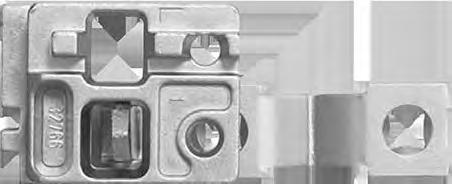

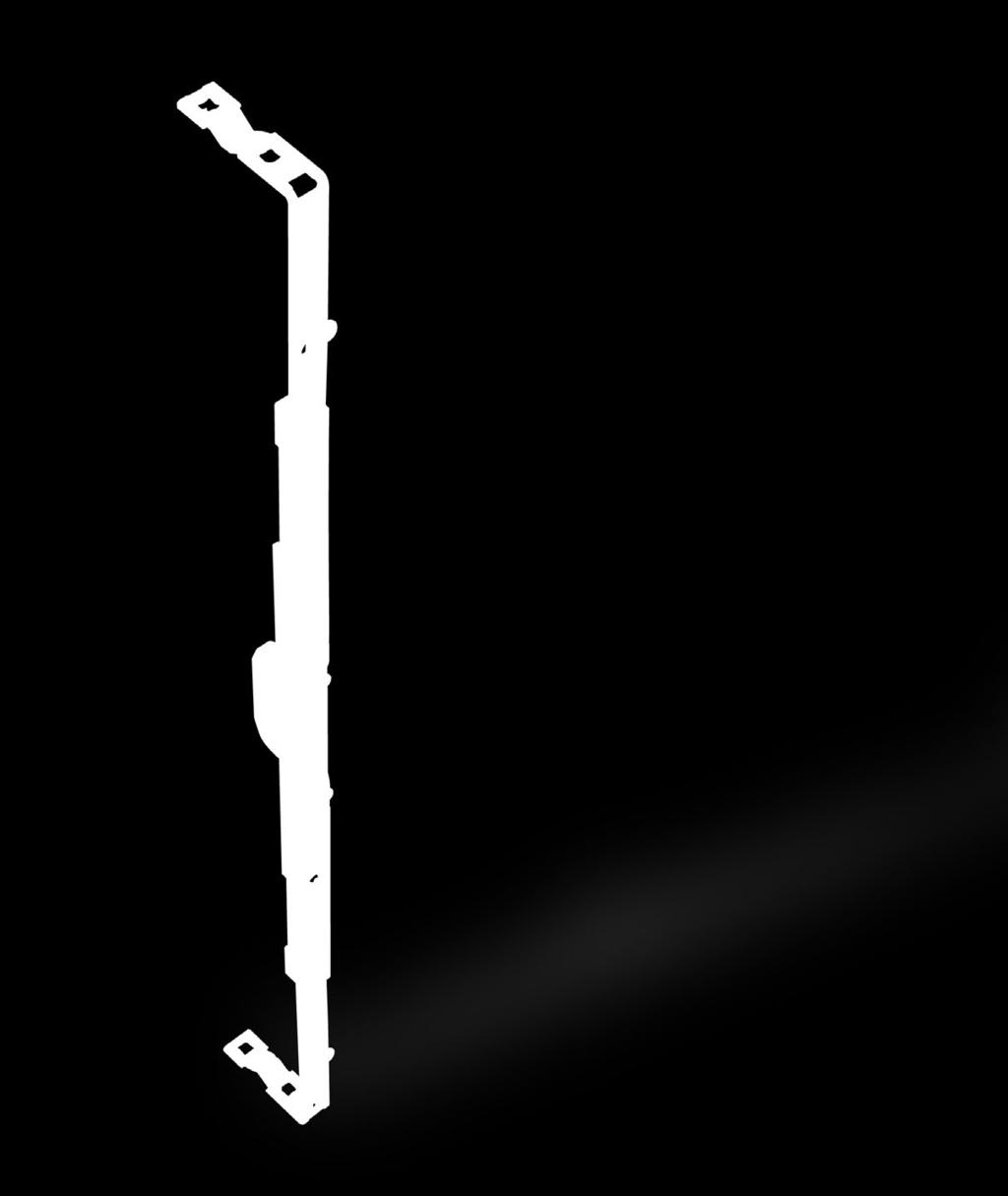

13 24 25 Okucia Okna produkujemy w oparciu o najlepsze okucia. Szeroka oferta okuć Maco, którą dysponujemy, pozwala nam na produkcję zarówno okien otwieranych do wewnątrz, na zewnątrz, z ruchomym bądź stałym słupkiem. Nasza oferta to również specjalne okucia do tworzenia drzwi francuskich. Oferowane przez nas rozwiązania są gwarancją bezpieczeństwa na najwyższym poziomie. Rygiel wysuwny Mach II Okucie okienne wyposażone jest w rygiel wysuwny Mach II. Rygiel ma prostą konstrukcję. Działa niezwykle płynnie. W momencie kiedy dojdzie do uderzenia w okno rygiel blokuje się, co stanowi niezwykle trudną do pokonania barierę dla włamywaczy. BEZPIECZEŃSTWO Bezpieczeństwo naszym oknom zapewniają: centralne rolki ryglujące, punkty antywyważeniowe oraz rygle narożne, spełniają wymogi standardu BS7950:1997. Blaszki zaczepowe Wszystkie blaszki zaczepowe Maco montowane są w sposób umożliwiający ułożenie okien w pozycji wentylacyjnej. Ze względów bezpieczeństwa odradza się pozostawiania okien w pozycji wentylacji, gdy w budynku nie przebywa żaden z mieszkańców. Regulacja UNKCJONALNOŚĆ Nasze okna są funkcjonalne ponieważ: są proste w użytkowaniu, można uzupełnić je w szereg dodatków, które sprawią, że ich użytkowanie stanie się jeszcze prostsze. Wszystkie grzybki ryglujące mogą być regulowane. Dzięki temu będziemy mieć pewność, że okna zachowają odpowiednią szczelność przez długie lata.

14

15 28 29 Rysunki techniczne IDEAL Rysunki techniczne IDEAL Profile główne Okno rozwierne Okno i uchylne rozwierne Okno irozwierne uchylne idrzwi uchylne przesuwno Drzwi przesuwno Drzwi prz Okno uchylane Okno uchylane Okno rozwierne Drzwi wejściowe Okno uchylane -uchylne -uchylne -uchylne na zewnątrz nazewnątrz zewnątrz i uchylne na Listwy przyszybowe Szklenie Szklenie Szklenie Szklenie * Dostępne wkrótce. 34

16 8 5 8 Drzwi wejściowe otwierane do wewnątrz Drzwi wejściowe ze słupkiem ruchomym Rysunki techniczne IDEAL Rysunki techniczne IDEAL 4000 Casement Profile główne Ramy Skrzydła x53 (CL) A , , P 9353, 9453 U x x54 (CL) 55 A 6013 D >x , 9002, 9009, P 9354, 9454 U x x55 (CL) A , P Słupki x30 (CL) ->140x77 A , , , , P x31 (CL) A , , , , , P x56 (CL) A , 9009, 9014 P , 9452 U x x57 (CL) A , 9009 P x59 (CL) A , 9010 P - 60 Listwy przyszybowe x (CL) ->140x76 A , , , , , , , , P Słupek ruchomy bl pw Glazing Glazing -> 24 mm -> 28 mm bl pw Glazing -> 36 mm bl pw Glazing -> 40 mm bl pw 100x58 (CL) A , 9010, 9015 P 9358, 9453 U x x45 (CL) A , , 6403 D D ~140x4x... D ~ universal , P U , , W x66 (CL) C P X , * Dostępne wkrótce.

17 32 33 Dodatki i akcesoria Profile dodatkowe Dodatki i akcesoria Dodatki aluminiowe Poszerzenie 60 mm Poszerzenia Poszerzenie 35 mm Poszerzenie 15 mm Poszerzenie pojedyncze 50 mm Poszerzenie 60 mm Poszerzenie 35 mm Poszerzenie 15 mm Poszerzenie pojedyncze 50 mm Poszerzenie 60 mm Poszerzenie 35 mm Poszerzenie 15 mm Poszerzenie pojedyncze 50 mm Poszerzenie 60 mm Poszerzenie 35 mm Poszerzenie 15 mm Poszerzenie pojedyncze 50 mm Poszerzenie pojedyncze 30 mm Poszerzenie pojedyncze mm Poszerzenie pojedyncze 15 mm Poszerzenie pojedyncze 30 mm Poszerzenie pojedyncze mm Poszerzenie pojedyncze 15 mm Poszerzenie pojedyncze 30 mm Łączniki Poszerzenie pojedyncze mm Poszerzenie pojedyncze 15 mm Łączniki Poszerzenie pojedyncze 30 mm Łączniki Łączniki Poszerzenie pojedyncze mm Poszerzenie pojedyncze 15 mm Łączniki Uszczelki X bl or X bl X 4293 bl or X bl -> Szklenie -> Stop Uszczelki szczotkowe Łącznik pełny (tylko biały) Łącznik pojedynczy Łącznik pełny (tylko biały) Łącznik pojedynczy Łącznik pełny (tylko biały) Łącznik pojedynczy Łącznik pełny (tylko biały) -> Szklenie -> Stop Łącznik pełnej szerokości x Łącznik Multi Vista (229018) - Łącznik wzmocniony Łącznik pełnej szerokości x Łącznik Multi Vista (229018) - Łącznik wzmocniony x Łącznik Multi Vista (229018) - Łącznik wzmocniony Akcesoria Łącznik pojedynczy X > x104 Łącznik kątowy Łącznik pełnej szerokości 9041 / / Łącznik pełnej szerokości Regulowany słupek (Aluminum) Adapter ( Aluminum) x Łącznik Multi Vista Nakładka wewnęrzna (PVC) Nakładka zewnętrzna (PVC) -> gniazdo Dla rozwiązań nośnych 9043 / Słupek (Aluminum) Nakładka zewnętrzna 90 (PVC) -> Gniazdo (229018) Łącznik-wzmocniony Dla rozwiązań nośnych

18 34 Wzmocnienia - Ideal Wzmocnienia - Ideal 4000 Casement (Ix=0.4*)9001 s=1.2 -> 100x52, 100x53, 100x (Ix=1.1*)9002 s=1.5 -> 100x54, 100x56, 100x (Ix=1.6*)9003 s=1.5 -> 100x58, 100x (Ix/Iy=0.7/0.2*)9005 s=1.5 -> 100x (Ix=2.2*)9009 s=2.5 -> 100x54, 100x56, 100x (Ix=0.4*)9014 s=1.5 -> 100x56 aluminium (Ix=0.5*)9015 s=1.5 -> 100x58 aluminium 17 (Ix/Iy=1.2/0.7*)9026 s=3.0 -> 1002, , (Ix=2.3*) s=1.5 -> 140x (Ix=1.6*) x s=1.0 -> (Ix=1.7*) s=1.5 -> 140x (Ix=2.1*) s=2.0 -> 140x (Ix=0.8*) s=2.0 -> 100x (Ix/Iy=4.0/5.0*) s=1.5 -> 140x30, 140x31 (Ix/Iy=5.0/6.4*) s=2.0 -> 140x30, 140x31 25 (Ix=0.9*) s=2.0 -> 100x53 (Ix=0.7*) s=1.5 -> 100x (Ix=7.9*) s=2.0 -> 140x (Ix=5.1*) > 140x s= (Ix=6.9*) s=2.0 -> 140x30, 140x31 40 (Ix=6.1*) s=1.25 -> 140x45 (Ix=9.2*) s=2.0 -> 140x (Ix=3.4*) s=2.0 -> 100x (Ix=3.1*) s=2.0 -> 140x66 (Ix=4.0*)9010 s=2.5 -> 100x58, 100x59 (Ix=3.0*) > 140x s=1.5 (Ix=3.8*) > 140x s=2.0 Broszura nie stanowi oferty handlowej. Nie jest podstawą do składania reklamacji. Zaprezentowane w katalogu fotografie są zdjęciami poglądowymi, a nie rzeczywistymi zdjęciami produktów.

19 Okna i drzwi angielskie Eko-Okna S.A Kornice Spacerowa 4 1/18
