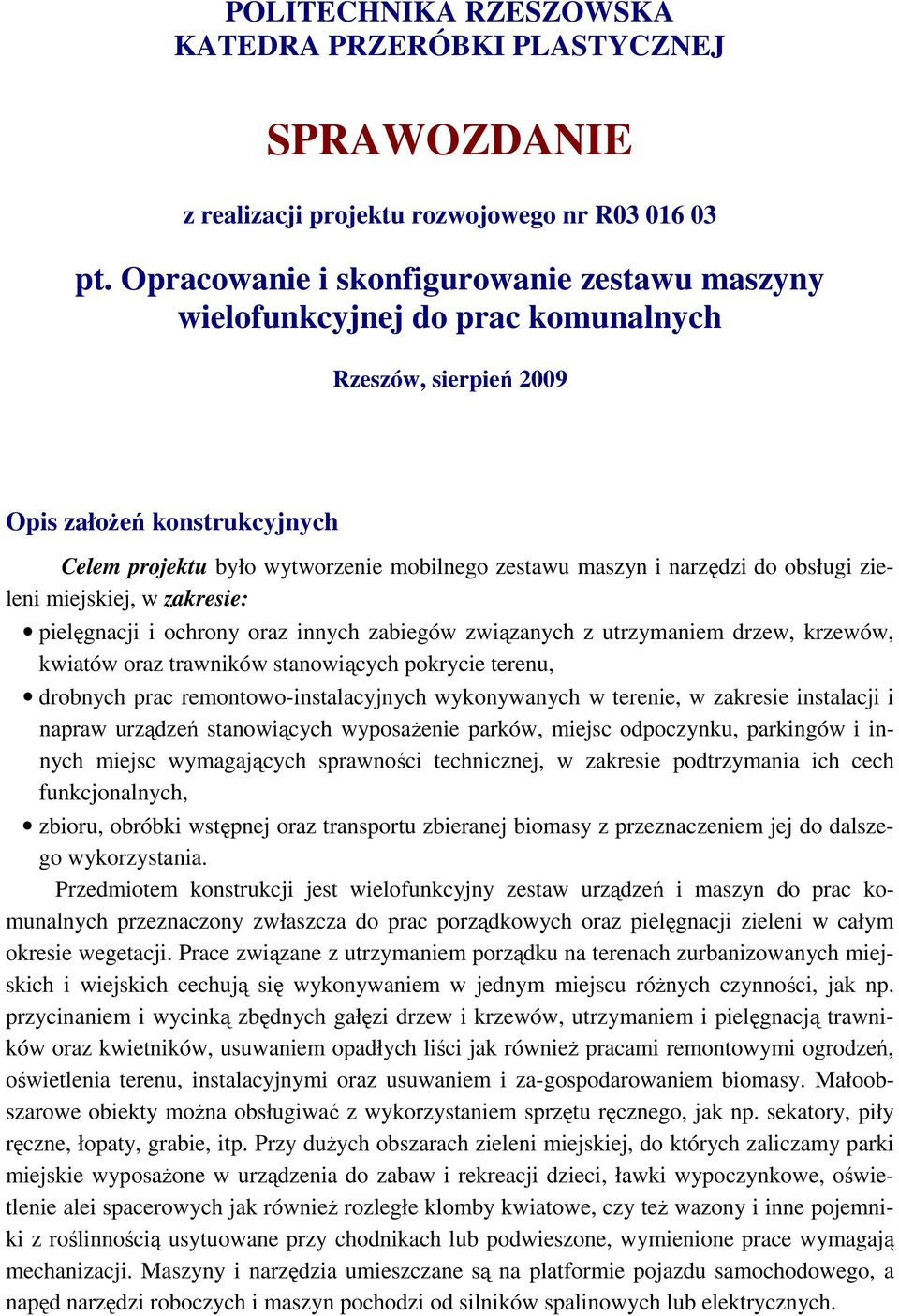

1 POLITECHNIKA RZESZOWSKA KATEDRA PRZERÓBKI PLASTYCZNEJ SPRAWOZDANIE z realizacji projektu rozwojowego nr R pt. Opracowanie i skonfigurowanie zestawu maszyny wielofunkcyjnej do prac komunalnych Rzeszów, sierpień 2009 Opis załoŝeń konstrukcyjnych Celem projektu było wytworzenie mobilnego zestawu maszyn i narzędzi do obsługi zieleni miejskiej, w zakresie: pielęgnacji i ochrony oraz innych zabiegów związanych z utrzymaniem drzew, krzewów, kwiatów oraz trawników stanowiących pokrycie terenu, drobnych prac remontowo-instalacyjnych wykonywanych w terenie, w zakresie instalacji i napraw urządzeń stanowiących wyposaŝenie parków, miejsc odpoczynku, parkingów i innych miejsc wymagających sprawności technicznej, w zakresie podtrzymania ich cech funkcjonalnych, zbioru, obróbki wstępnej oraz transportu zbieranej biomasy z przeznaczeniem jej do dalszego wykorzystania. Przedmiotem konstrukcji jest wielofunkcyjny zestaw urządzeń i maszyn do prac komunalnych przeznaczony zwłaszcza do prac porządkowych oraz pielęgnacji zieleni w całym okresie wegetacji. Prace związane z utrzymaniem porządku na terenach zurbanizowanych miejskich i wiejskich cechują się wykonywaniem w jednym miejscu róŝnych czynności, jak np. przycinaniem i wycinką zbędnych gałęzi drzew i krzewów, utrzymaniem i pielęgnacją trawników oraz kwietników, usuwaniem opadłych liści jak równieŝ pracami remontowymi ogrodzeń, oświetlenia terenu, instalacyjnymi oraz usuwaniem i za-gospodarowaniem biomasy. Małoobszarowe obiekty moŝna obsługiwać z wykorzystaniem sprzętu ręcznego, jak np. sekatory, piły ręczne, łopaty, grabie, itp. Przy duŝych obszarach zieleni miejskiej, do których zaliczamy parki miejskie wyposaŝone w urządzenia do zabaw i rekreacji dzieci, ławki wypoczynkowe, oświetlenie alei spacerowych jak równieŝ rozległe klomby kwiatowe, czy teŝ wazony i inne pojemniki z roślinnością usytuowane przy chodnikach lub podwieszone, wymienione prace wymagają mechanizacji. Maszyny i narzędzia umieszczane są na platformie pojazdu samochodowego, a napęd narzędzi roboczych i maszyn pochodzi od silników spalinowych lub elektrycznych.

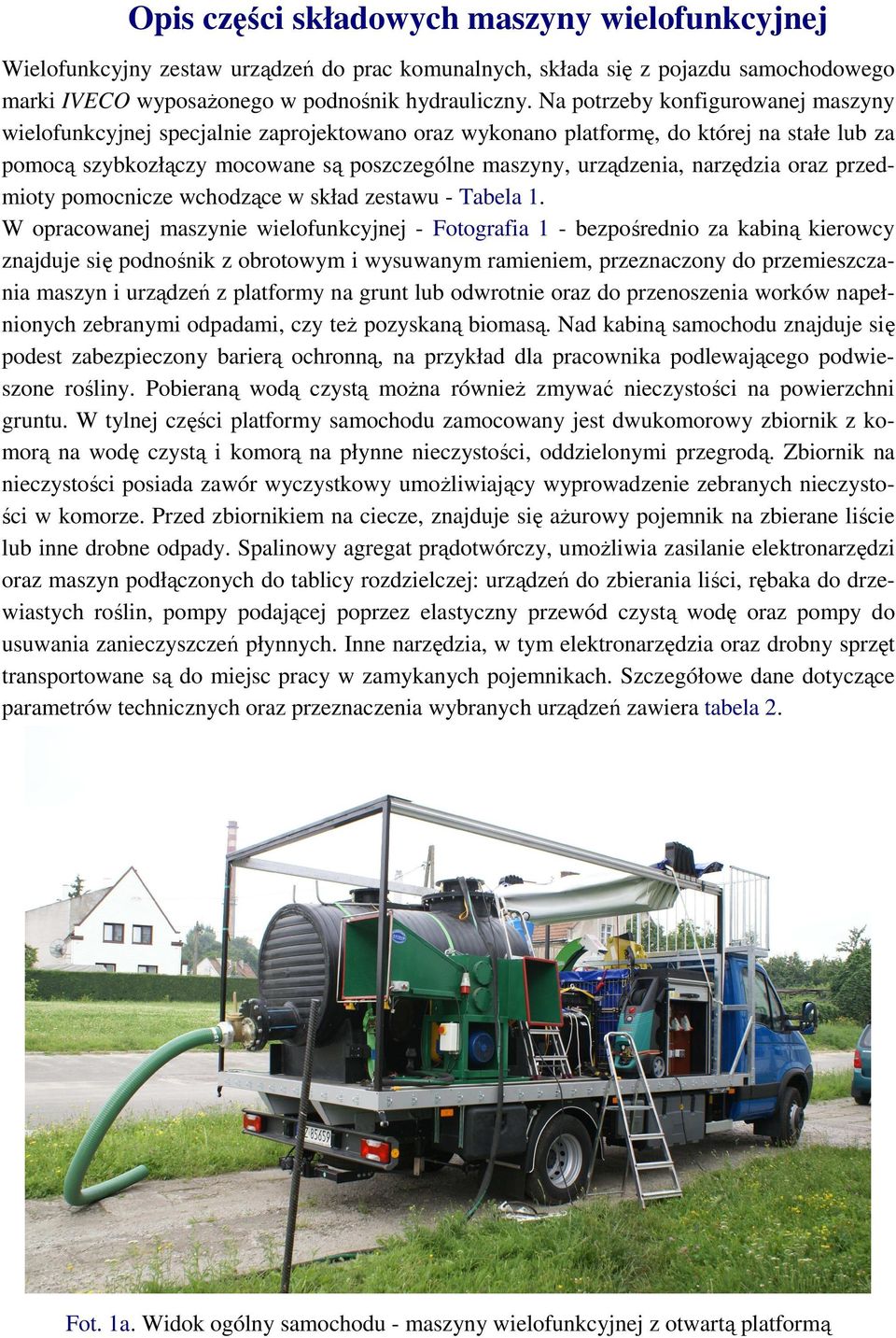

2 Opis części składowych maszyny wielofunkcyjnej Wielofunkcyjny zestaw urządzeń do prac komunalnych, składa się z pojazdu samochodowego marki IVECO wyposaŝonego w podnośnik hydrauliczny. Na potrzeby konfigurowanej maszyny wielofunkcyjnej specjalnie zaprojektowano oraz wykonano platformę, do której na stałe lub za pomocą szybkozłączy mocowane są poszczególne maszyny, urządzenia, narzędzia oraz przedmioty pomocnicze wchodzące w skład zestawu - Tabela 1. W opracowanej maszynie wielofunkcyjnej - Fotografia 1 - bezpośrednio za kabiną kierowcy znajduje się podnośnik z obrotowym i wysuwanym ramieniem, przeznaczony do przemieszczania maszyn i urządzeń z platformy na grunt lub odwrotnie oraz do przenoszenia worków napełnionych zebranymi odpadami, czy teŝ pozyskaną biomasą. Nad kabiną samochodu znajduje się podest zabezpieczony barierą ochronną, na przykład dla pracownika podlewającego podwieszone rośliny. Pobieraną wodą czystą moŝna równieŝ zmywać nieczystości na powierzchni gruntu. W tylnej części platformy samochodu zamocowany jest dwukomorowy zbiornik z komorą na wodę czystą i komorą na płynne nieczystości, oddzielonymi przegrodą. Zbiornik na nieczystości posiada zawór wyczystkowy umoŝliwiający wyprowadzenie zebranych nieczystości w komorze. Przed zbiornikiem na ciecze, znajduje się aŝurowy pojemnik na zbierane liście lub inne drobne odpady. Spalinowy agregat prądotwórczy, umoŝliwia zasilanie elektronarzędzi oraz maszyn podłączonych do tablicy rozdzielczej: urządzeń do zbierania liści, rębaka do drzewiastych roślin, pompy podającej poprzez elastyczny przewód czystą wodę oraz pompy do usuwania zanieczyszczeń płynnych. Inne narzędzia, w tym elektronarzędzia oraz drobny sprzęt transportowane są do miejsc pracy w zamykanych pojemnikach. Szczegółowe dane dotyczące parametrów technicznych oraz przeznaczenia wybranych urządzeń zawiera tabela 2. Fot. 1a. Widok ogólny samochodu - maszyny wielofunkcyjnej z otwartą platformą

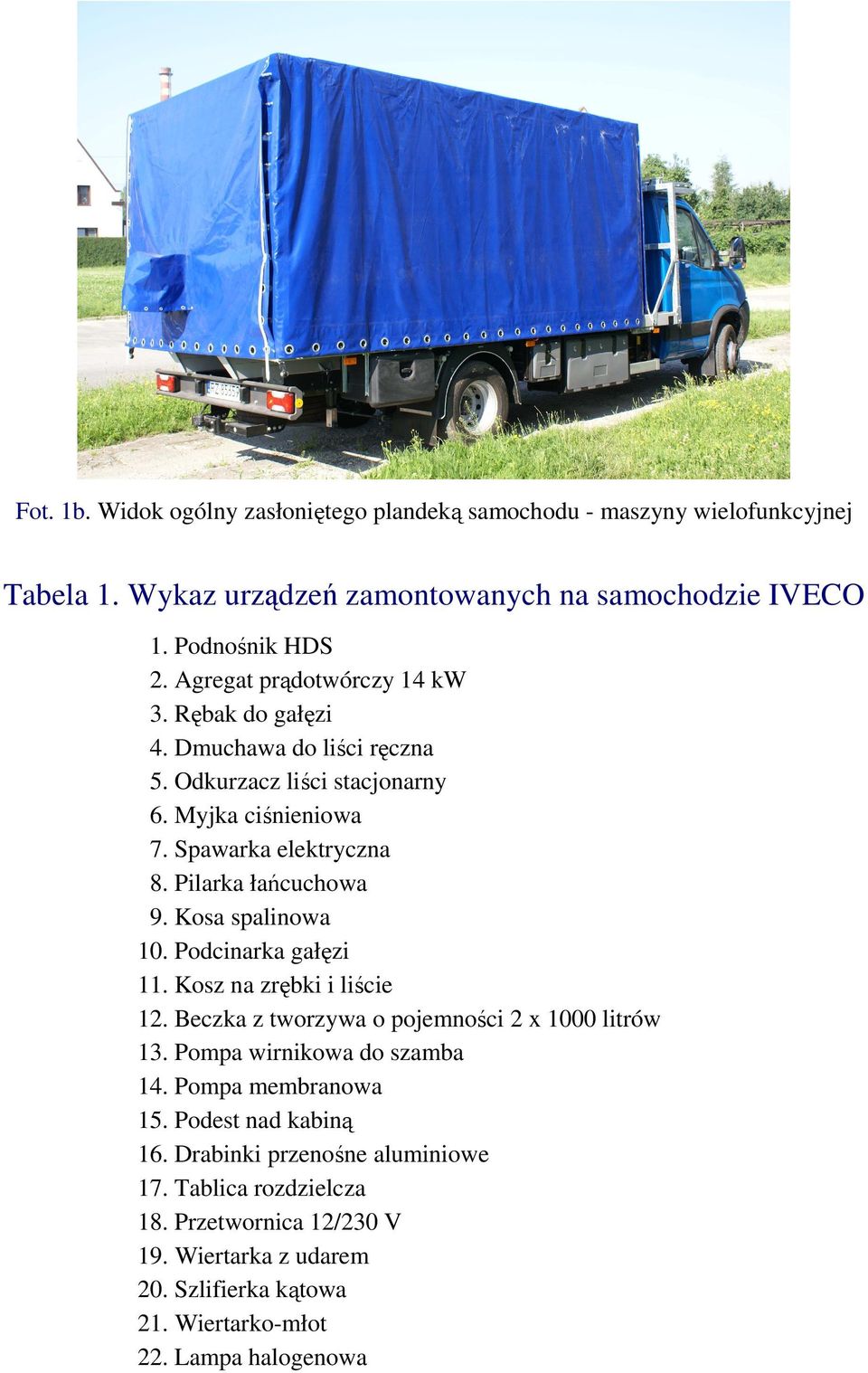

3 Fot. 1b. Widok ogólny zasłoniętego plandeką samochodu - maszyny wielofunkcyjnej Tabela 1. Wykaz urządzeń zamontowanych na samochodzie IVECO 1. Podnośnik HDS 2. Agregat prądotwórczy 14 kw 3. Rębak do gałęzi 4. Dmuchawa do liści ręczna 5. Odkurzacz liści stacjonarny 6. Myjka ciśnieniowa 7. Spawarka elektryczna 8. Pilarka łańcuchowa 9. Kosa spalinowa 10. Podcinarka gałęzi 11. Kosz na zrębki i liście 12. Beczka z tworzywa o pojemności 2 x 1000 litrów 13. Pompa wirnikowa do szamba 14. Pompa membranowa 15. Podest nad kabiną 16. Drabinki przenośne aluminiowe 17. Tablica rozdzielcza 18. Przetwornica 12/230 V 19. Wiertarka z udarem 20. Szlifierka kątowa 21. Wiertarko-młot 22. Lampa halogenowa

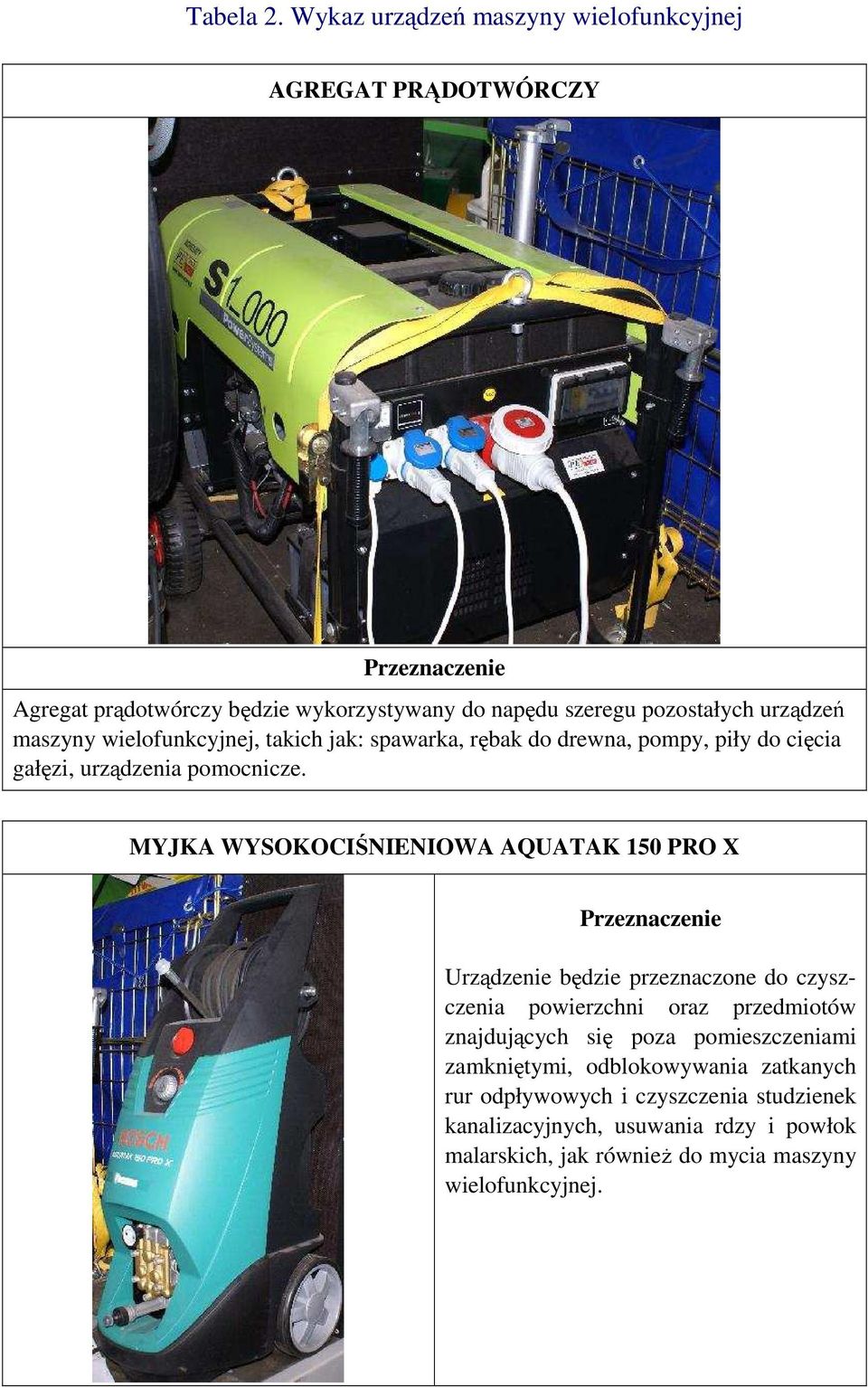

4 Tabela 2. Wykaz urządzeń maszyny wielofunkcyjnej AGREGAT PRĄDOTWÓRCZY Agregat prądotwórczy będzie wykorzystywany do napędu szeregu pozostałych urządzeń maszyny wielofunkcyjnej, takich jak: spawarka, rębak do drewna, pompy, piły do cięcia gałęzi, urządzenia pomocnicze. MYJKA WYSOKOCIŚNIENIOWA AQUATAK 150 PRO X Urządzenie będzie przeznaczone do czyszczenia powierzchni oraz przedmiotów znajdujących się poza pomieszczeniami zamkniętymi, odblokowywania zatkanych rur odpływowych i czyszczenia studzienek kanalizacyjnych, usuwania rdzy i powłok malarskich, jak równieŝ do mycia maszyny wielofunkcyjnej.

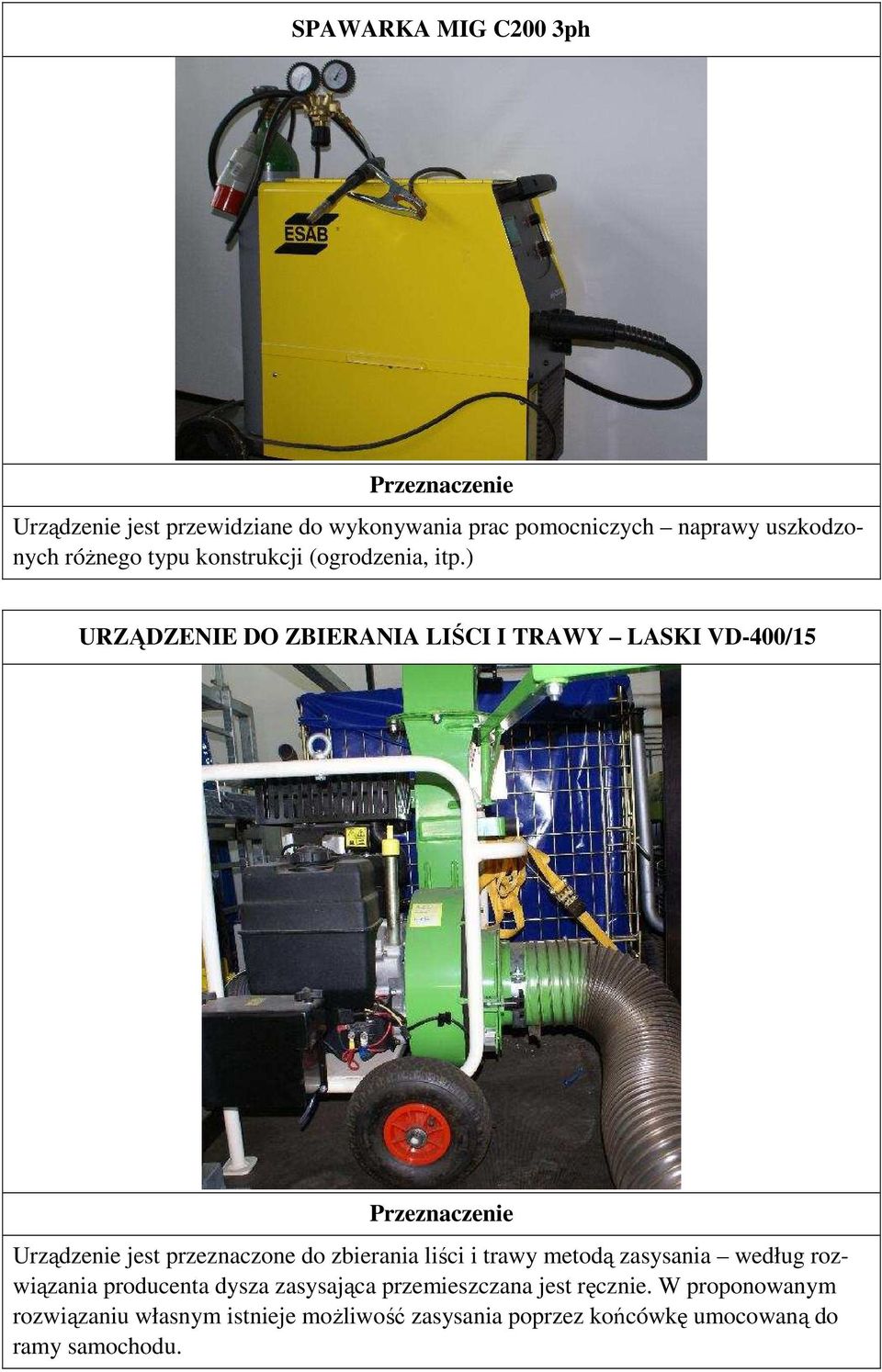

5 SPAWARKA MIG C200 3ph Urządzenie jest przewidziane do wykonywania prac pomocniczych naprawy uszkodzonych róŝnego typu konstrukcji (ogrodzenia, itp.) URZĄDZENIE DO ZBIERANIA LIŚCI I TRAWY LASKI VD-400/15 Urządzenie jest przeznaczone do zbierania liści i trawy metodą zasysania według rozwiązania producenta dysza zasysająca przemieszczana jest ręcznie. W proponowanym rozwiązaniu własnym istnieje moŝliwość zasysania poprzez końcówkę umocowaną do ramy samochodu.

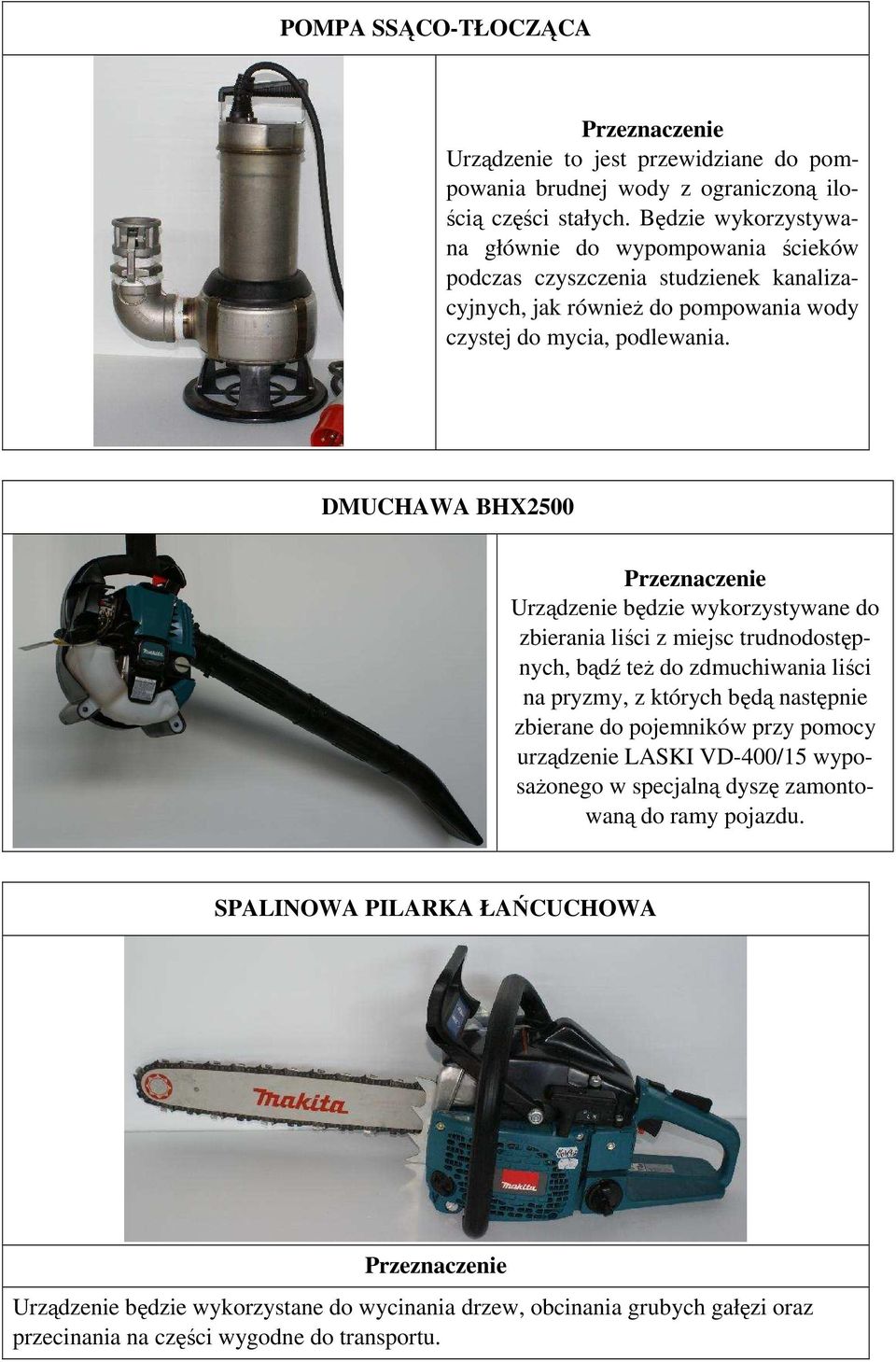

6 POMPA SSĄCO-TŁOCZĄCA Urządzenie to jest przewidziane do pompowania brudnej wody z ograniczoną ilością części stałych. Będzie wykorzystywana głównie do wypompowania ścieków podczas czyszczenia studzienek kanalizacyjnych, jak równieŝ do pompowania wody czystej do mycia, podlewania. DMUCHAWA BHX2500 Urządzenie będzie wykorzystywane do zbierania liści z miejsc trudnodostępnych, bądź teŝ do zdmuchiwania liści na pryzmy, z których będą następnie zbierane do pojemników przy pomocy urządzenie LASKI VD-400/15 wyposaŝonego w specjalną dyszę zamontowaną do ramy pojazdu. SPALINOWA PILARKA ŁAŃCUCHOWA Urządzenie będzie wykorzystane do wycinania drzew, obcinania grubych gałęzi oraz przecinania na części wygodne do transportu.

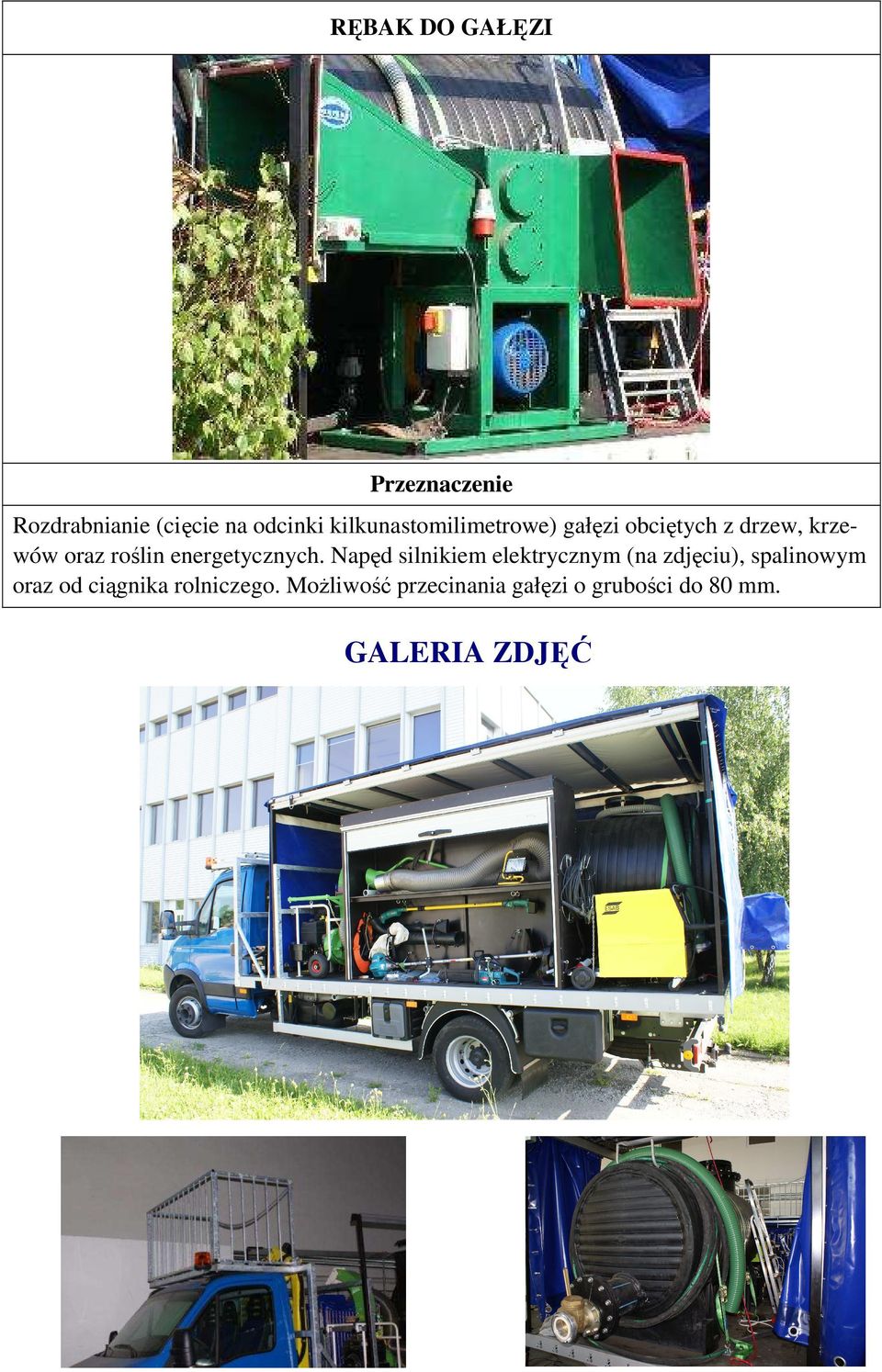

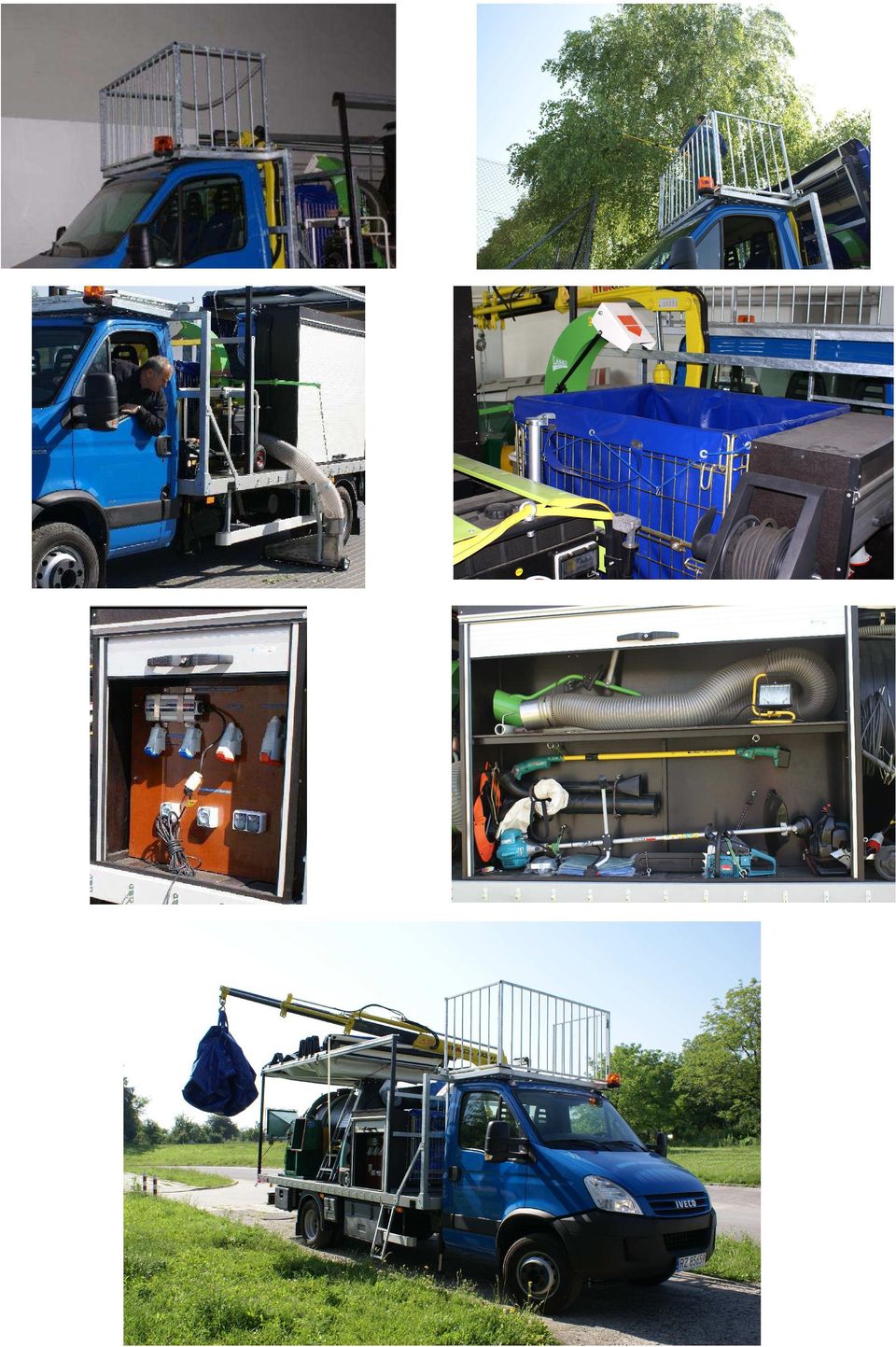

7 RĘBAK DO GAŁĘZI Rozdrabnianie (cięcie na odcinki kilkunastomilimetrowe) gałęzi obciętych z drzew, krzewów oraz roślin energetycznych. Napęd silnikiem elektrycznym (na zdjęciu), spalinowym oraz od ciągnika rolniczego. MoŜliwość przecinania gałęzi o grubości do 80 mm. GALERIA ZDJĘĆ
