Nanoprodukty Alpol. 100% ochrona klinkieru

Transkrypt

1 Nanoprodukty Alpol 100% ochrona klinkieru

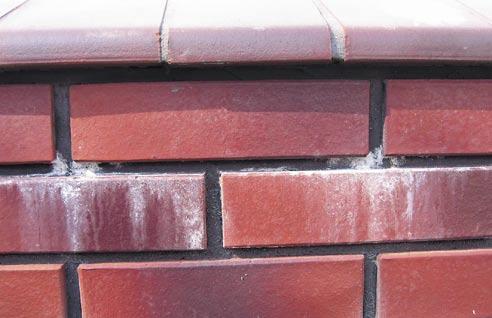

2 Budynki i mury z elewacją klinkierową to wizytówki wielu polskich i europejskich miast. Cegła klinkierowa utożsamiana jest z trwałością i elegancją. Co sprawia, że elewacje i mury klinkierowe wyglądają nieestetycznie? Bardzo często ściany, mury oraz słupki ogrodzeniowe wykonane z cegieł lub kształtek klinkierowych pokryte są nieestetycznym, białym nalotem. Początkowo niewielkie, wraz z upływem czasu przekształcają się w zacieki, które pokrywają coraz większą powierzchnię spoin i cegieł. Wykwity te nie tylko szpecą ściany, mury czy słupki wykonane z cegieł klinkierowych, ale również doprowadzają do uszkodzeń mechanicznych spoin, a czasem także cegieł. Wynika to ze wzrostu objętości krystalizujących soli, tworzących naloty i wykwity. 2

3 Przyczyny powstawania wykwitów i zacieków Istnieje wiele przyczyn powstawania zacieków i wykwitów. Największą rolę w ich tworzeniu odgrywa jednak proces migracji roztworów soli na powierzchnię spoin. Po odparowaniu wody tworzą się wykwity z krystalizujących soli. Związki te mogą pochodzić ze składników zapraw, cegieł i kształtek klinkierowych wykonanych z niewłaściwych surowców, ale zawarte są również w opadach atmosferycznych (deszcz, zalegający śnieg). Oczywiście, można w pewnym stopniu ograniczyć oddziaływanie soli pochodzących z otoczenia, które przyczyniają się do powstawania wykwitów, poprzez izolację oraz impregnację powierzchni spoin środkami hydrofobowymi. Zabiegi te są jednak kosztowne, a ich efekt krótkotrwały i w dodatku należy powtarzać je regularnie, gdyż zabezpieczona warstwa po pewnym czasie ulega zniszczeniu. Koniec z brudnymi ścianami i murami! W każdej zaprawie, na skutek stosowania nadmiaru wody w stosunku do ilości niezbędnej do hydratacji spoiwa, powstają rurkowate szczeliny o średnicy od 10 nanometrów do kilkudziesięciu mikrometrów, zwane porami kapilarnymi. Ich specyficzna budowa sprawia, że mogą zasysać ciecz, która następnie wędruje systemem połączonych kanałów utworzonych przez kapilary, umożliwiając migrację rozpuszczonym solom, co jest przyczyną wykwitów. W celu ograniczenia tego procesu należy przerwać ciągłość struktury kapilarnej. Stało się to możliwe dzięki wykorzystaniu zapraw zawierających w swoim składzie dodatki o rozmiarach nanometrycznych. Zastosowanie tej technologii pozwoliło firmie Alpol Gips uzyskać bardziej zwartą i szczelną mikrostrukturę zapraw o znacznie zmniejszonym podciąganiu kapilarnym, a w rezultacie absorpcji. Zahamowanie migracji roztworów soli przez zaprawę ogranicza proces powstawania wykwitów 3

4 Eliminacja przyczyn a nie skutków System nanoproduktów Alpol pewna ochrona klinkieru W ofercie ALPOL GIPS znajdują się produkty, które dzięki zastosowaniu nanododatków ograniczają proces migracji roztworów zawierających sole. Tym samym produkty te, nazwane Nanoproduktami, są bardzo odporne na powstawanie wykwitów solnych. Do grupy nanoproduktów marki ALPOL należą: Nanozaprawa do klinkieru nagrodzona Laurem Konsumenta 2007 r. i statuetką NOVATOR 2007 Nanospoina do klinkieru 3-10 mm Nanoklej do klinkieru elastyczny Zaprawy ALPOL to jedyne na rynku opatentowane produkty do klinkieru z nanododatkami. Sprawdzone nie tylko w laboratoriach, ale przede wszystkim na wielu budowach, zapobiegają powstawaniu wykwitów. W przeciwieństwie do innych materiałów na rynku (np.: zapraw z trasem) są naprawdę skuteczne. Nanozaprawa do klinkieru ALPOL AZ ZASTOSOWANIE Nanozaprawa do klinkieru ALPOL jest to kolorowa zaprawa przeznaczona do wznoszenia murów z cegieł licowych z jednoczesnym spoinowaniem oraz do murowania ogrodzeń, fundamentów, studzienek, ścian konstrukcyjnych i kominów z cegieł klinkierowych wewnątrz i na zewnątrz budynków. Zaprawą można również wypełniać fugi o szerokości do 30 mm między cegłami i płytkami elewacyjnymi. Dzięki zastosowaniu nanododatków zaprawa jest wysoce odporna na powstawanie wykwitów solnych. Produkt dostępny jest w siedmiu kolorach: AZ 120 AZ 121 AZ 122 AZ 123 AZ 124 AZ 125 AZ 126 4

5 Nanozaprawa do klinkieru ALPOL AZ SPOSÓB UŻYCIA Całą zawartość worka Nanozaprawy ALPOL wymieszać mechanicznie lub ręcznie z podaną ilością czystej, chłodnej wody do uzyskania jednorodnej mieszaniny i konsystencji. Murować na pełną spoinę. Zaprawę nanosić kielnią i po wyrównaniu jej nadmiar usunąć. Po wstępnym stężeniu zaprawy w murze, ukształtować spoinę do odpowiedniego profilu za pomocą fugownicy. Zaprawę zależy zużyć w ciągu 3 godzin od wymieszania z wodą. W przypadku zgęstnienia zaprawy w tym czasie, należy ją ponownie intensywnie wymieszać, nie dolewając wody. Przedozowanie wody negatywnie wpłynie na następujące cechy zaprawy: przyczepność, wytrzymałość, czas wiązania oraz odporność na powstawanie wykwitów. Może być także przyczyną przebarwienia spoin. Prace należy prowadzić z dużą starannością, a ewentualne zabrudzenia muru usuwać natychmiast na sucho. Zaleca się używanie czystych, nierdzewnych narzędzi. Prace należy wykonywać przy temperaturze otoczenia +5 do +25 C. Do zaprawy nie wolno dodawać innych substancji. Świeży mur należy zabezpieczyć przez minimum 7 dni przed wpływem niekorzystnych warunków atmosferycznych, przykrywając go folią. Murów licowych nie można wykonywać w dni mgliste, deszczowe lub upalne. 5

6 Podstawowe zasady pracy z klinkierem Stosowanie izolacji poziomej muru Ochrona świeżego muru przed słońcem i deszczem Murowanie w sprzyjających warunkach atmosferycznych Nanospoina do klinkieru ALPOL AZ ZASTOSOWANIE Nanospoina do klinkieru ALPOL to drobnoziarnista spoina będąca uzupełnieniem nanosystemu do klinkieru. Służy do spoinowania murów, ogrodzeń, podmurzy, fasad, kominów z klinkierowych cegieł licowych, klinkierowych pytek elewacyjnych, a także do wypełniania fug między okładzinami z naturalnego (poza marmurowymi) i sztucznego kamienia elewacyjnego o szerokości od 3 do10 mm. Można ją stosować wewnątrz i na zewnątrz budynków. Zastosowane nanododatki sprawiają, że jest wysoce odporna na powstawanie wykwitów solnych. Nie należy jej stosować w agresywnych warunkach i pod wodą. Dostępna jest w siedmiu kolorach: AZ 150 AZ 151 AZ 152 AZ 153 AZ 154 AZ 155 AZ 156 6

7 Nanospoina do klinkieru od 3 do 10 mm AZ SPOSÓB UŻYCIA Zawartość opakowania wymieszać z podaną ilością czystej, chłodnej wody. Mieszać ręcznie lub mechanicznie przez około 3 minuty do uzyskania jednorodnej mieszaniny. Odstawić, a po upływie około 5 minut ponownie wymieszać. Tak przygotowaną masą, przy użyciu fugownicy (pacy do fugowania), dokładnie wypełnić spoiny poziome, a następnie pionowe, zaczynając od góry do dołu. Prace prowadzić z dużą starannością, a ewentualne zabrudzenia powierzchni płytek niezwłocznie usunąć na sucho. Masę należy zużyć w ciągu 1 godziny od zarobienia z wodą. W przypadku zgęstnienia masy w tym czasie, należy ją ponownie wymieszać nie dolewając wody. Przedozowanie wody pogorszy wszystkie cechy spoiny: wytrzymałość, czas wiązania i trwałość oraz odporność na powstawanie wykwitów. Może być także przyczyną powierzchniowych przebarwień. Prace wykonywać przy temperaturze otoczenia od +5 0 C do C. Do zaprawy nie wolno dodawać innych substancji. Świeżą spoinę zabezpieczać przez minimum 7 dni przed wpływem niekorzystnych warunków atmosferycznych osłaniając ją plandeką. Spoinowania nie wykonywać w dni mgliste, deszczowe lub upalne. Elastyczny nanoklej do klinkieru ALPOL AK 518 ZASTOSOWANIE Elastyczny nanoklej do klinkieru ALPOL AK 518 klasy C2T służy głównie do przyklejania elewacyjnych kształtek i płytek klinkierowych. Można go również stosować do innych okładzin ceramicznych, płyt z kamienia naturalnego i sztucznego (poza marmurowymi). Ze względu na ograniczony spływ klej nadaje się na wszelkiego rodzaju powierzchnie pionowe. Ponieważ jest klejem elastycznym, można go stosować na podłożach krytycznych (odkształcalnych, podgrzewa-nych, na tarasach, balkonach itp.). Klej jest mrozo- i wodoodporny, co umożliwia jego aplikację na zewnątrz budynków. 7

8 Nanoklej do klinkieru elastyczny AK 518 SPOSÓB UŻYCIA Zawartość worka wymieszać mechanicznie lub ręcznie z podaną ilością czystej, chłodnej wody do uzyskania jednorodnej mieszaniny i założonej konsystencji. Po odczekaniu 5 minut ponownie wymieszać. Klej nakładać i rozprowadzać zarówno na podłożu, jak i na spodniej stronie płytki gładką krawędzią pacy. Po wyrównaniu powierzchni kleju, płytkę delikatnie dociskać, tak aby nie ubrudzić powierzchni płytki. Płytek przed klejeniem nie moczyć. W ciągu 10 minut można dokonać korekty ich położenia. Czynność przyklejania płytek należy wykonać w czasie nie dłuższym niż 20 minut od rozprowadzenia kleju na podłożu. Ponieważ klej nie ma spływu, można nie stosować wkładek dystansowych. Klej należy zużyć w ciągu 1 godziny od wymieszania z wodą. W przypadku zgęstnienia kleju w tym czasie, należy go ponownie intensywnie wymieszać nie dolewając wody. Przedozowanie wody pogorszy wszystkie cechy kleju: przyczepność, spływ, czas wiązania oraz odporność na powstawanie wykwitów. Niezużyty, twardniejący zaczyn nie nadaje się do powtórnego zarobienia wodą i należy go wyrzucić. Prace wykonywać przy temperaturze otoczenia od +5 0 C do C. Do kleju nie dodawać żadnych substancji. Wbudowany klej chronić przed nadmiernym przesuszeniem i zawilgoceniem. 8

9 Parametry techniczne Parametr ALPOL AZ AZ 126 ALPOL AZ AZ 156 ALPOL AK 518 Skład Mieszanina cementu, piasku i pigmentów oraz dodatków mineralnych i domieszek Mieszanina cementu, piasku i pigmentów oraz dodatków mineralnych i domieszek Mieszanina cementu i piasku oraz dodatków mineralnych i domieszek Gęstość nasypowa ok. 1,5 kg/dm 3 ok. 1,4 kg/dm 3 ok. 1,5 kg/dm 3 Właściwa ilość wody od 3 do 3,5 dm 3 /25 kg ok. 3,6 dm 3 /20 kg od 5,75 do 6 dm 3 /25 kg od 0,12 do 0,14 dm 3 / kg ok. 0,18 dm 3 /kg od 0,23 do 0,24 dm 3 /kg Czas zużycia ok. 3 h ok. 1 h ok. 1 h Wytrzymałość na ściskanie 10 MPa 10 MPa - Początkowa wytrzymałość na ścinanie 0,15 MPa (wartość tabelaryczna) 0,15 MPa (wartość tabelaryczna) - Przyczepność początkowa Przyczepność po zanurzeniu w wodzie Przyczepność po starzeniu termicznym Przyczepność po cyklach zamrażania - - 1,0 MPa - - 1,0 MPa - - 1,0 MPa - - 1,0 MPa ok. 15 dm 3 z 25 kg ok. 13,6 dm 3 z 20 kg ok. 21 dm 3 z 25 kg Wydajność ok. 0,6 dm 3 z 1 kg ok. 0,68 dm 3 z 1 kg ok. 0,85 dm 3 z 1 kg Współczynnik przepuszczalności pary wodnej µ 5/20 (wartość tabelaryczna) 15/35 (wartość tabelaryczna) - Reakcja na ogień (klasa) A1 A1-9

10 Technologia murowania 1. Cegły klinkierowe układamy na wypoziomowanym i zaizolowanym podłożu. Kolejne warstwy ustawiamy do wymaganego położenia dobijając młotkiem gumowym. Grubość zaprawy powinna wynosić około 10 mm. 2. Nadmiar Nanozaprawy ALPOL zbieramy kielnią. Spoiny wyrównujemy, a powierzchnię cegły czyścimy. 3. Po wstępnym związaniu Nanozaprawy ALPOL (około 5-6 godzin) przystępujemy do czyszczenia muru z pozostałej części zaprawy za pomocą gąbki lub suchego pędzla. 4. Obiekty murowane zabezpieczamy folią przez minimum 7 dni, ochraniając je przed zawilgoceniem i przesuszeniem. W efekcie otrzymujemy trwały i estetyczny mur, odporny na warunki atmosferyczne i wykwity. 10

11 Technologia spoinowania 1. Nanospoinę nakładamy za pomocą kielni lub fugownicy (pacy do fugowania). Grubość spoiny powinna wynosić od 3 mm do 10 mm. Do spoinowania można przystąpić nie wcześniej niż po upływie 2 tygodni sezonowania w przypadku zapraw murarskich i 2 dni w przypadku zapraw klejowych. 2. Ewentualny nadmiar Nanospoiny ALPOL zbieramy kielnią i profilujemy powierzchnię fugi, a cegły czyścimy. 3. Po wstępnym związaniu Nanospoiny ALPOL przystępujemy do czyszczenia muru z pozostałej części zaprawy za pomocą gąbki lub suchego pędzla. 4. Spoinowane obiekty zabezpieczamy folią przez minimum 7 dni, ochraniając je przed zawilgoceniem i przesuszeniem. W efekcie otrzymujemy trwały i estetyczny mur, odporny na warunki atmosferyczne i wykwity. 11

12 ALPOL GIPS Sp. z o.o. Fidor, Końskie tel. 041/ fax 041/ Dział Obsługi Klienta tel. 041/ fax 041/ Dział Doradztwa Technicznego i Zastosowań tel. 041/
