Polimerowa membrana PLASTFOIL Geo to niezbrojona membrana hydroizolacyjna. Jest produkowana z wierzchnią warstwą w jaskrawo żółtym kolorze, co

Transkrypt

1

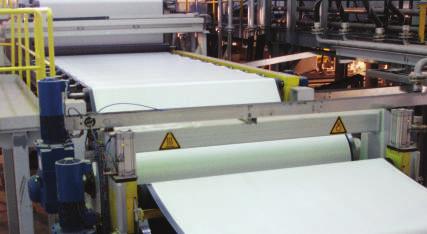

2 Firma PENOPLEX SPb rozpoczęła w 2008 roku jako pierwsza w Rosji produkcję polimerowych materiałów hydroizolacyjnych PLASTFOIL. Obecnie firma produkuje największą gamę materiałów hydroizolacyjnych: dla: terenów z gorącym klimatem, regionów z surowymi mrozami, jak również materiały do obiektów podziemnych i tuneli, fundamentów, materiałów do sztucznych zbiorników: basenów, stawów, sadzawek itp. Cała produkcja PENOPLEX SPb poddana jest bardzo surowej kontroli jakości, co potwierdzają stosowne certyfikaty liczących się międzynarodowych instytutów i organizacji technicznych. Ponadto nasza hydroizolacja polimerowa PLASTFOIL jako pierwsza i jedyna wyprodukowana w Rosji, otrzymała europejski certyfikat jakości wydany przez SGS - światowego lidera w certyfikacji. Certyfikat ten jest potwierdzeniem, że nabywając PLASTFOIL kupujecie Państwo gwarancję zabezpieczenia budynków, popartą wnikliwymi badaniami w europejskich laboratoriach. Ważnym elementem budowy każdego obiektu jest solidne i profesjonalne zabezpieczenie miejsc przed wodą i wilgocią stosując w tym celu odpowiednie materiały hydroizolacyjne. Niestety, takie zabezpieczenia są często pomijane, a na etapie projektowania nie wszystkie czynniki są uwzględniane. Często ze względów ekonomicznych nie bierze się pod uwagę wysokiej jakości hydroizolacji celem zapewnienia dłuższej żywotności obiektu. W konsekwencji, klient w przyszłości ponosi koszty związane z naprawą hydroizolacji, jak również jej elementów, podczas gdy hydroizolacja budynków i obiektów całościowo stanowi tylko niewielki udział w kosztach ogólnych budowy. Zastosowanie systemów hydroizolacji z membraną polimerową PLASTFOIL fachowo zabezpiecza przed działaniem wilgoci. Podstawowe zalety membrany polimerowej PLASTFOIL : długowieczność, praktycznie zerową absorpcję, bardziej wiarygodną kontrolę jakości prac oraz szybki i efektywny remont uszkodzonych fragmentów poszycia dachowego zarówno w trakcie budowy jak i podczas eksploatacji.

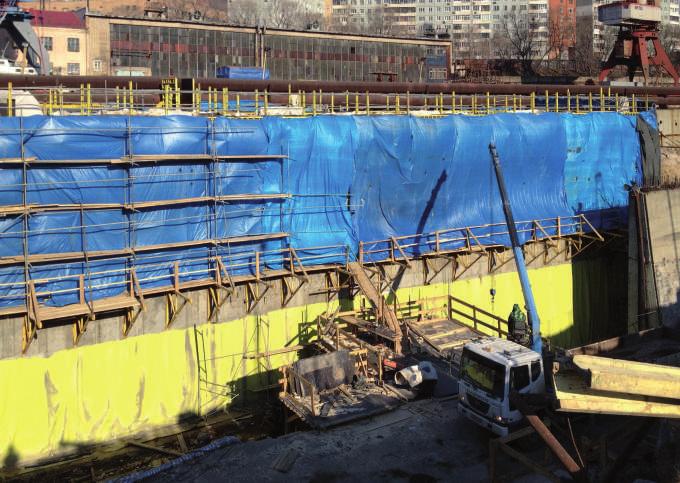

3 Polimerowa membrana PLASTFOIL Geo to niezbrojona membrana hydroizolacyjna. Jest produkowana z wierzchnią warstwą w jaskrawo żółtym kolorze, co pozwala na szybką lokalizację uszkodzenia powierzchni już podczas montażu, jak również eksploatacji. Polimerowa membrana hydroizolacyjna PLASTFOIL Geo posiada optymalną elastyczność i sprężystość, co ułatwia jej montaż i minimalizuje ryzyko rozerwania warstwy hydroizolacyjnej, spowodowane możliwymi przesunięciami lub deformacjami konstrukcji i gruntu. Badania przeprowadzone w Akademii Gospodarki Komunalnej im. K. D. Panfiłowa potwierdzają, że polimerowa membrana hydroizolacyjna PLASTFOIL Geo posiada absolutną odporność biologiczną i nie stanowi środowiska sprzyjającego rozwojowi grzybów i mikroorganizmów: Zgodnie z GOST Metody badań laboratoryjnych na wytrzymałość i oddziaływanie grzybów pleśniowych - 0 punktów za okres badań. W wyniku analiz, dokumentacji i materiałów technicznych dotyczących badań przeprowadzonych przez NIISF RAASN dowiedziono, że potencjalny okres eksploatacji membrany wynosi do 100 lat.

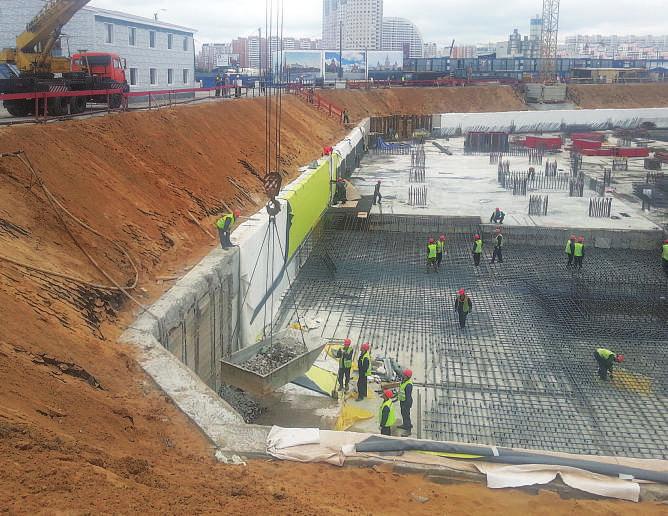

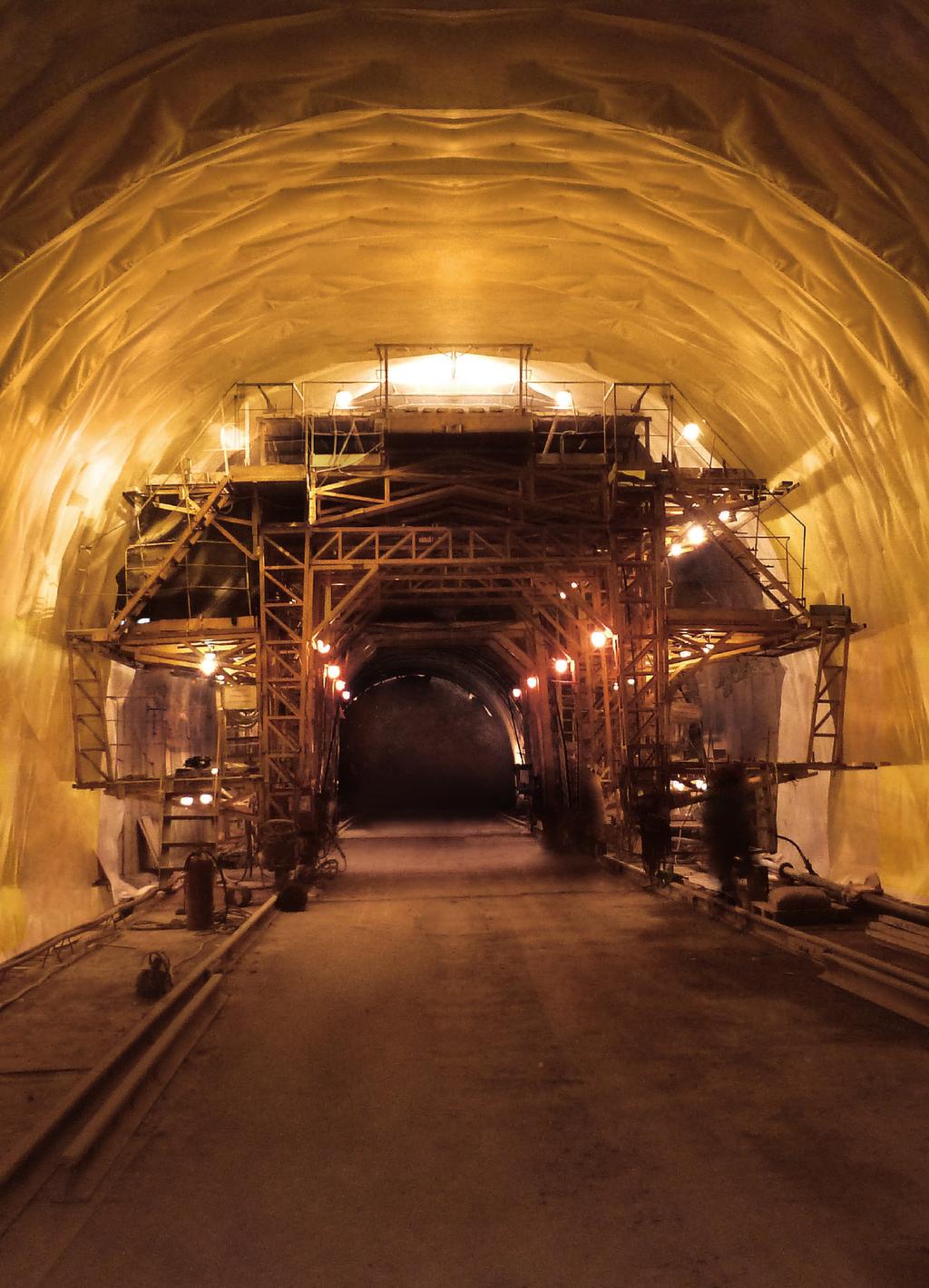

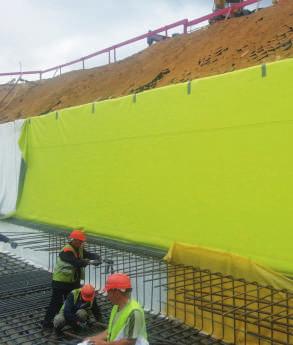

4 Wszystkie sposoby budowy fundamentów, tuneli i innych podziemnych budowli można podzielić na 2 grupy: budownictwo odkrywkowe i podziemne. Metoda budowania odkrywkowego dotyczy wykopu i budowy typu ściana w gruncie. Sposób odkrywkowy - wykonuje się wykop pod budowę. Po ukończeniu robót budowlanych wykop zasypuje się ziemią. Sposób ten umożliwia konstrukcję izolacji zewnętrznej i sprzyja wylaniu betonu. Minusem tej metody jest konieczność zapewnienia dużej powierzchni wokół wykopu, by móc budować ściany ze stabilnymi kątami nachylenia. Dlatego metoda ta ograniczona jest do głębokości 5-7 m. Metoda typu ściana w gruncie - ściany wznosi się w wąskim wyrobisku wg zarysu budowli i po zabezpieczeniu wykonanych ścian wydobywa się ziemię z wewnątrz budowli. Gdy grunty są zawodnione, ściany zwykle wpuszcza się do warstwy nieprzepuszczalnej, zabezpiecza to przed dopływem wody do wyrobiska, w przypadku gdy na osiągalnej głębokości brak warstwy nieprzepuszczalnej, możliwe jest prowadzenie prac podwodnych. Metoda zamknięta stosowana jest do drążenia tuneli głębokich. Metodę tę stosuje się do tuneli płytkich gdy tunel przebiega przez twardą skałę. Wtedy nie należy stosować metody odkrywkowej, gdyż taniej i łatwiej jest wykorzystać skałę jako konstrukcje nośne podłoża, ścian i sklepienia tunelu. Co prawda są różne sposoby zamkniętej budowy tunelu, lecz wszystkie łączy to, że kanał tunelu formowany jest od wewnątrz i hydroizolację tunelu należy zainstalować też od wewnątrz. Firma PEN0PLEX SPb opracowała więc unikalne i efektywne metody hydroizolacji fundamentu, tuneli transportowych, metra, kolektorów i innych podziemnych obiektów budowlanych wykonywanych różnymi technikami. Zastosowanie najnowocześniejszych materiałów i technologii gwarantuje całkowite zabezpieczenie obiektów podziemnych przed działaniem wilgoci, grzybów, mikroorganizmów, gazów gruntowych, systemów korzeniowych itp. Wszystkie materiały firmy PEN0PLEX SPb odpowiadają wymogom i standardom nie tylko rosyjskim ale i europejskim. System ten tworzy hydroizolacyjną warstwę części podziemnej obiektu od strony zewnętrznej celem ochrony przed działaniem wilgoci. W systemie HYDROSTOP wykorzystuje się membrany o grubości 1,5 lub 2 mm. Wybór uzależniony jest od stopnia oddziaływania wód gruntowych i głębokości wykonania konstrukcji. Membranę polimerową rozciąga się pomiędzy dwiema warstwami geowłókniny, zapewniając ochronę warstwy hydroizolacyjnej przed uszkodzeniami, w przypadku przesuwania się konstrukcji i nierówności podłoża. 1. Polistyren ekstrudowany, np. PEN0PLEX 2. Listwa brzegowa 3. Geowłóknina, nie mniej 300 g/m 2 4. Membrana polimerowa PLASTFOIL Geo 5. Geowłóknina, nie mniej 300 g/m 2 6. Konstrukcja hydroizolowana 7. Warstwa gruntu z wykopu 8. Podsypka żwirowa 9. Wylewka betonowa/podbudowa 10. Trójkąt dylatacyjny (kompensator) z ekstrudowanego polistyrenu np. PEN0PLEX 50x50 mm 11. Taśma uszczelniająca 12. Wylewka cementowo-piaskowa 50 mm 13. Geowłóknina, nie mniej 500 g/m 2

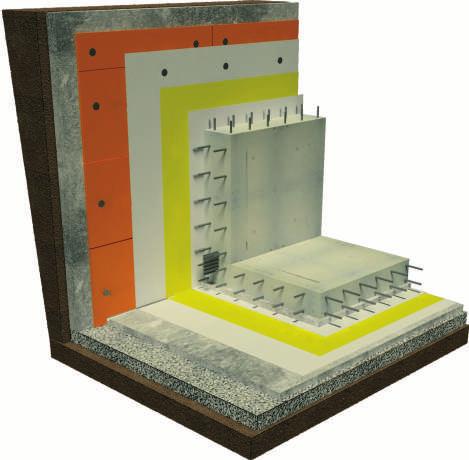

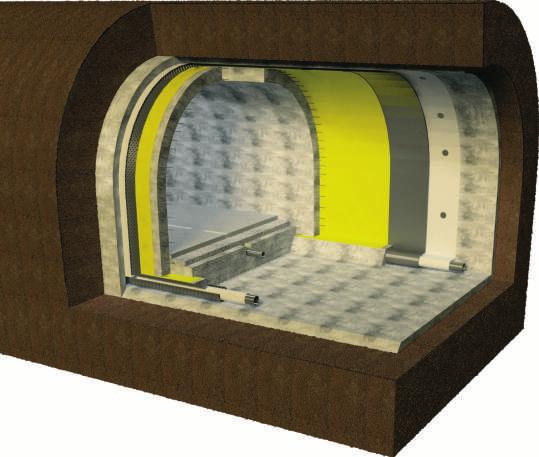

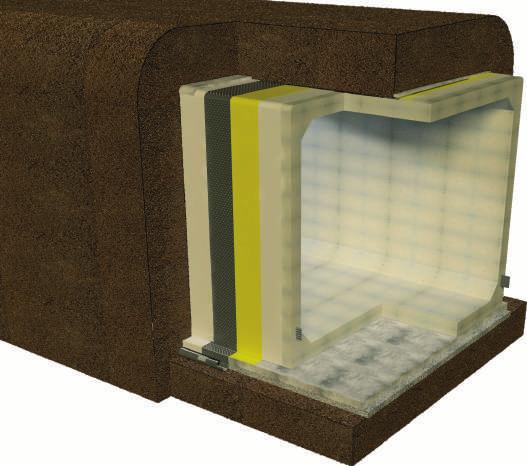

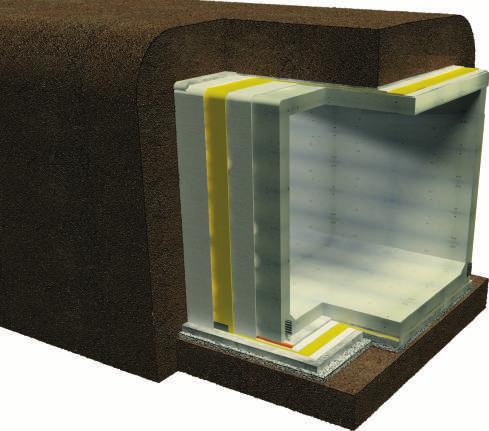

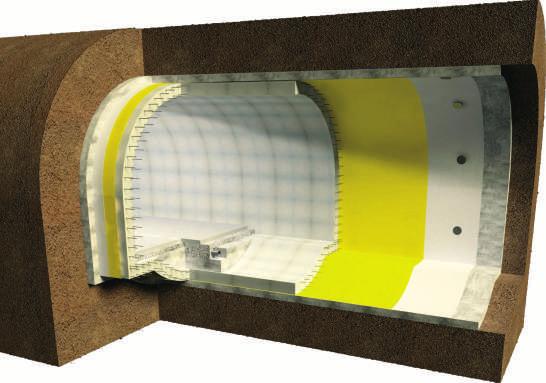

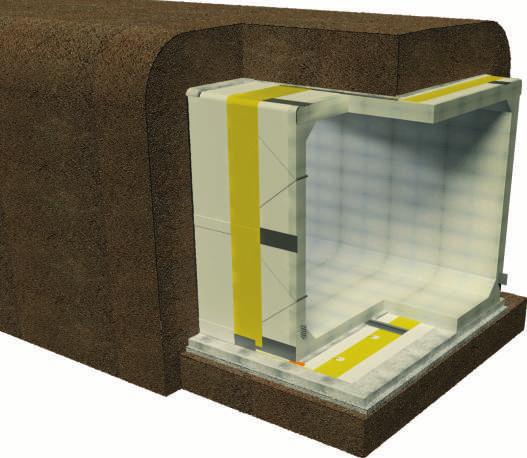

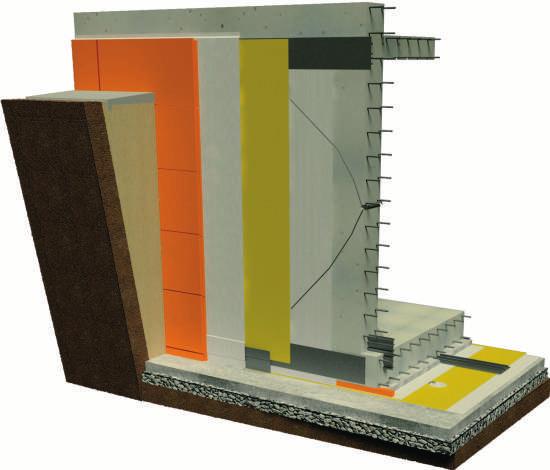

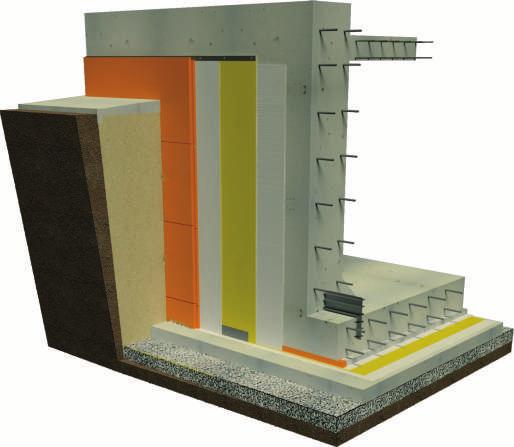

5 1. Ściana w gruncie 2. Ekstrudowany polistyren np. PEN0PLEX 3. Geowłóknina, nie mniej 500 g/m 2 4. Kołki montażowe 5. Membrana polimerowa PLASTFOIL Geo 6. Geowłóknina, nie mniej 300 g/m 2 7. Hydroizolowana konstrukcja 8. Wylewka betonowa 9. Trójkąt dylatacyjny (kompensator) z polietylenu 10. Wzmocnienie naroża membrany polimerowej PLASFOIL Geo 11. Taśma uszczelniająca 12. Podsypka żwirowa 13. Wylewka cementowo-piaskowa 50 mm 14. Geowłóknina nie mniej 500 g/m 2 1. Wylewka cementowo-piaskowa 50 mm 2. Geowłóknina, nie mniej 500 g/m 2 3. Membrana polimerowa PLASTF0IL Geo 4. Geowłóknina, nie mniej 300 g/m 2 5. Hydroizolowany tunel 6. Podsypka żwirowa 7. Wylewka betonowa 8. Trójkąt dylatacyjny (kompensator) z ekstrudowanego polistyrenu, np. PENOPLEX 50x50 mm 9. Taśma uszczelniająca 10. Wylewka cementowo-piaskowa 50 mm 1. Wstępna warstwa natrysku betonu 2. Podstawowa nośna część tunelu 3. Membrana polimerowa PLASTFOIL Geo 4. Geowłóknina, nie mniej 500 g/m 2 5. Kołki montażowe

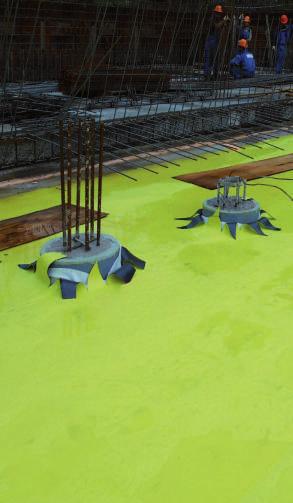

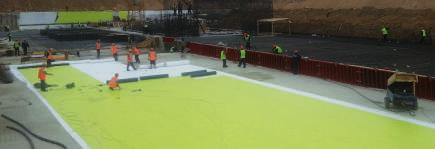

6 System Hydrostop służy do zabezpieczenia budynków i obiektów przed działaniem wilgoci kapilarnej i wód gruntowych. Stosuje się do fundamentów, budynków mieszkalnych i przemysłowych, centrów handlowych i parkingów, tuneli i kolektorów, zarówno przy otwartym, jak i przy zamkniętym sposobie ich budowy. Jest to najbardziej rozpowszechniony system ze względu na swoją wysoką efektywność i względy ekonomiczne. System ten swymi wyjątkowymi zaletami przewyższa inne. Jego zalety to przede wszystkim: luźne ułożenie membrany, pozwalające kompensować drgania konstrukcji, oraz jednowarstwowe ułożenie, które znacznie przyspiesza montaż. Membrana polimerowa w odróżnieniu od materiałów bitumiczno-hydroizolacyjnych jest mniej wymagająca co do podłoża (równość, wilgotność, zabrudzenia itp.). Żółta warstwa sygnalizacyjna i podwójny zgrzew natychmiast wykrywają uszkodzenia mechaniczne i wady zgrzewu. Do bezsprzecznej wyższości systemu należy zaliczyć montaż bez użycia ognia, możliwość ułożenia przy temperaturach ujemnych i wilgoci. Jest stosowany do ochrony przed wilgocią kapilarną i infiltracyjną. Jest kombinacją membrany polimerowej PLASTFOIL i warstwy drenażowej z systemem odwadniającym. Może być stosowany z taśmą uszczelniającą i końcówką iniekcyjną do kontroli jakości zgrzewu lub bez. W bezpośrednim kontakcie z gotową konstrukcją betonową, konieczny jest montaż warstwy ochronnej z geowłókniny lub warstwy drenażowej, po to by uniknąć uszkodzenia warstwy hydroizolacyjnej podczas eksploatacji konstrukcji. 1. Zasypka gruntem rodzimym 2. Rura drenażowa 3. Membrana profilowana z warstwą drenażową z geowłókniny 4. Ekstrudowany polistyren PEN0PLEX 5. Geowłóknina, nie mniej 500 g/m 2 6. Membrana polimerowa PLASTFOIL Geo 7. Geowłóknina, nie mniej 300 g/m 2 8. Hydroizolowany parking 9. Warstwa tworząca nachylenie z betonu lekkiego 10. Betonowa wylewka 11. Podsypka żwirowa

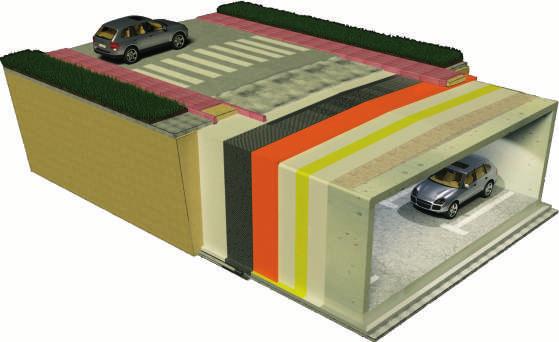

7 1. Wylewka cementowo-piaskowa 2. Membrana profilowana z warstwą drenażową z geowłókniny 3. Membrana polimerowa PLASTFOIL Geo 4. Geowłóknina, nie mniej 300 g/m 2 5. Tunel hydroizolowany 6. Rura drenażowa 7. Taśma uszczelniająca 8. Wylewka betonowa 9. Podsypka żwirowa 1. Wstępna warstwa natrysku betonu 2. Podstawowa nośna część tunelu 3. Membrana polimerowa PLASTFOIL Geo 4. Membrana profilowana z warstwą drenażową z geowłókniny 5. PVC rondel (Kołki montażowe) 6. Rura drenażowa Stosuje się do hydroizolacji fundamentów i budowli nie podlegających działaniom wód gruntowych. Możliwość zastosowania przy budowie tuneli, kolektorów, parkingów podziemnych, znacznie wydłuża okres eksploatacji obiektu. Jej najważniejszym walorem jest zastosowanie membrany hydroizolacyjnej tylko w pionowych ścianach fundamentu i na stropach. Sama płyta fundamentu nie wymaga hydroizolacji, dzięki zorganizowanemu odprowadzeniu wilgoci kapilarnej i infiltracyjnej z konstrukcji za pomocą geowłókniny lub różnorodnych membran profilowanych z warstwą filtrującą.

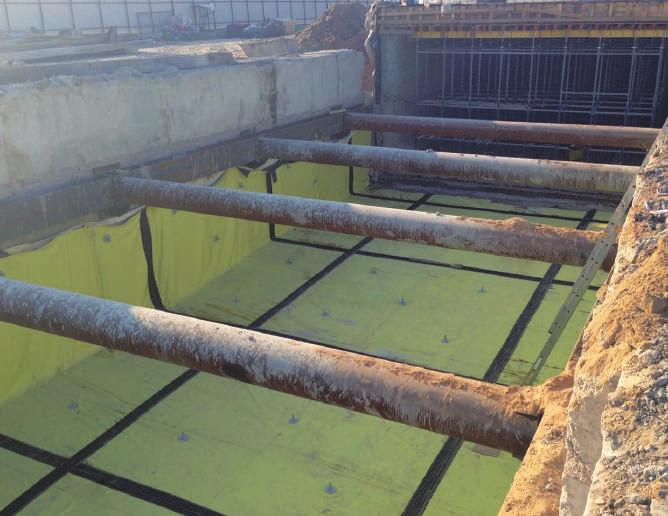

8 System hydroizolacyjny Aquacontrol z podziałem na sekcje - za pomocą taśm uszczelniających i montażem końcówek iniekcyjnych daje możliwość monitorowania i eliminowania przecieków. Przy uszkodzeniu fragmentarycznym, system zapobiegnie rozprzestrzenianiu się wody pomiędzy powierzchnią hydroizolowaną i membraną, rozdzielając je na sektory za pomocą taśm uszczelniających. Luźno ułożona membrana pozwoli w krótkim czasie zakończyć prace hydroizolacyjne, a podwójny zgrzew z kanałem sprawdzającym pozwala kontrolować prace montażowe. 1. Ekstrudowany polistyren np. PEN0PLEX 2. Geowłóknina, nie mniej 110 g/m 2 3. Membrana polimerowa PLASTFOIL Geo 4. Końcówka iniekcyjna 5. Geowłóknina, nie mniej 300 g/m 2 6. Taśma uszczelniająca 7. Tuleja metalowa 8. Konstrukcja hydroizolowana 9. Zasypka gruntem rodzimym 10. Podsypka żwirowa 11. Wylewka betonowa 12. Trójkąt dylatacyjny (kompensator) ze styropianu, np. PENOLPEX 50x50 mm 13. Wylewka cementowo-piaskowa 50 mm 14. Geowłóknina, nie mniej 500 g/m 2 1. Ściana w gruncie 2. Ekstrudowany polistyren, np. PEN0PLEX 3. Geowłóknina, nie mniej 110 g/m 2 4. Kołki montażowe 5. Końcówki iniekcyjne 6. Polimerowa membrana PLASTF0IL Geo 7. Geowłóknina, nie mniej 300 g/m 2 8. Konstrukcja hydroizolowana 9. Taśma uszczelniająca 10. Wylewka betonowa 11. Trójkąt dylatacyjny (kompensator) ze spienionego styropianu 12. Wzmocnienie narożnika polimerową membraną PLASTF0IL Geo 13. Wylewka cementowo-piaskowa 50 mm 14. Geowłóknina, nie mniej 500 g/m Podsypka żwirowa

9 1. Wylewka cementowo-piaskowa 50 mm 2. Geowłóknina, nie mniej 500 g/m 2 3. Polimerowa membrana PLASTFOIL Geo 4. Geowłóknina, nie mniej 350 g/m 2 5. Tuleja metalowa 6. Tunel hydroizolowany 7. Taśma uszczelniająca 8. Trójkąt dylatacyjny (kompensator), np. PEN0PLEX 50x50 mm 9. Wylewka cementowo-piaskowa 50 mm 10. Końcówki iniekcyjne 11. Wylewka betonowa 12. Podsypka żwirowa 1. Wstępna warstwa natrysku betonu 2. Podstawowa część nośna tunelu 3. Taśma uszczelniająca 4. Polimerowa membrana PLASTF0IL Geo 5. Mocowanie membrany (kołki montażowe) 6. Końcówki iniekcyjne 7. Geowłóknina, nie mniej 500 g/m 2 Przeznaczeniem systemu Aquacontrol jest przede wszystkim hydroizolacja fundamentów budynków i budowli, tunelów, kolektorów, metra, parkingów podziemnych od zewnętrznej strony, by zapobiec oddziaływaniu wysokiego poziomu wód gruntowych. Możliwość zastosowania systemu przy otwartych i zamkniętych metodach budowania czyni go unikalnym. Zaletą systemu Aąuacontrol jest możliwość dzielenia powierzchni izolowanej na tzw. sektory za pomocą taśm uszczelniających i polimerowej membrany. Taśmy uszczelniające wtopione (zatopione) w konstrukcji betonowej stanowią barierę przeciwko przenikaniu i rozprzestrzenianiu się wilgoci pomiędzy poszczególnymi sektorami. Montaż końcówek iniekcyjnych skutecznie umożliwia zlokalizowanie uszkodzenia i naprawę hydroizolacji przez wypełnienie sektora mieszaniną lub mieszanką naprawczą.

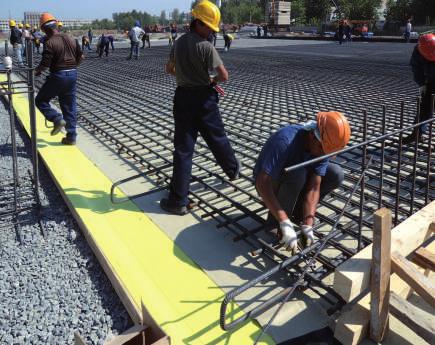

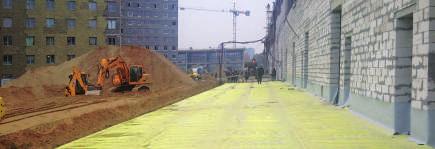

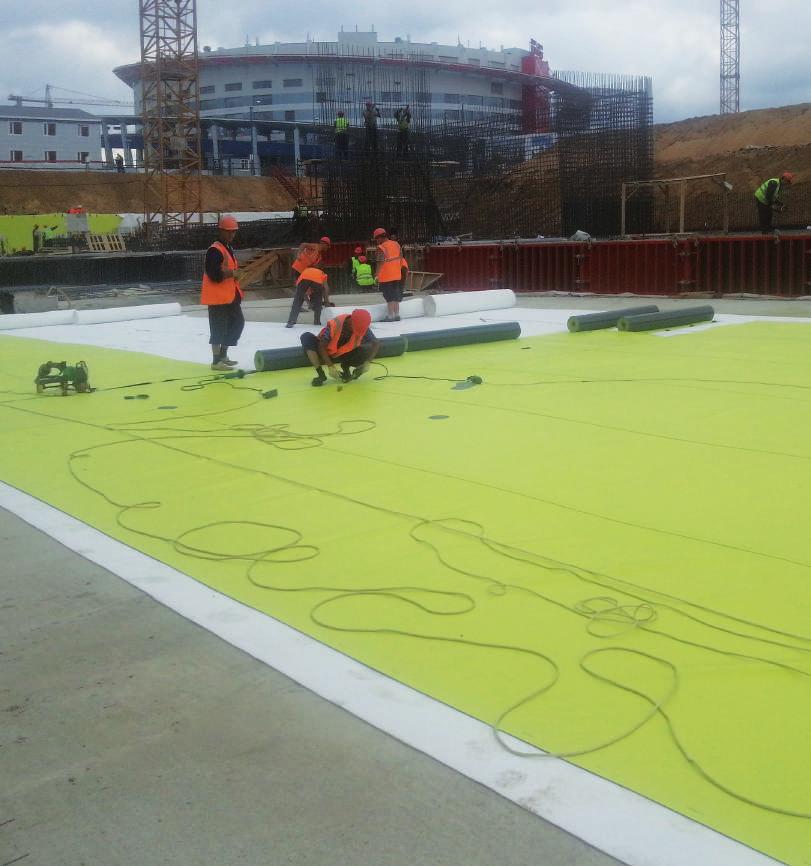

10
