RĘCZNE PRZYCISKI ODDYMIANIA PO-61, PO-62, PO-63. IK-E Instrukcja instalowania i konserwacji. Edycja II
|
|
- Barbara Stachowiak
- 5 lat temu
- Przeglądów:
Transkrypt
1 RĘCZNE PRZYCISKI ODDYMIANIA PO-61, PO-62, PO-63 IK-E Instrukcja instalowania i konserwacji Edycja II
2 2 IK-E Ręczne przyciski oddymiania PO-61, PO-62, PO-63, będące przedmiotem niniejszej IK spełniają wymagania Aprobaty Technicznej CNBOP-PIB AT /2012/2016 oraz zasadnicze wymagania Dyrektywy Unii Europejskiej: EMC LVD Dyrektywa 2014/30/UE dotycząca kompatybilności elektromagnetycznej EMC Dyrektywa 2014/35/UE dotycząca sprzętu elektrycznego zasilanego niskim napięciem. Ręczne przyciski oddymiania PO-61, PO-62, PO-63 uzyskały Krajowy Certyfikat Stałości Właściwości Użytkowych Nr 063-UWB-0020 wydany przez CNBOP-PIB, uprawniający do użytkowania w ochronie przeciwpożarowej. Certyfikat można pobrać ze strony internetowej Krajowa Deklaracja Właściwości Użytkowych nr 2/E330/2017/PL wystawiona jest dostępna, na życzenie klienta, u producenta. Przed przystąpieniem do montażu i eksploatacji należy zapoznać się z treścią niniejszej instrukcji. Nieprzestrzeganie zaleceń zawartych w niniejszej instrukcji może okazać się niebezpieczne lub spowodować naruszenie obowiązujących przepisów. Producent POLON-ALFA nie ponosi odpowiedzialności za szkody powstałe w wyniku użytkowania niezgodnego z niniejszą instrukcją. Wyeksploatowany wyrób, nie nadający się do dalszego użytkowania, należy przekazać do jednego z punktów, zajmujących się zbiórką zużytego sprzętu elektrycznego i elektronicznego. Uwaga: Zastrzega się prawo do wprowadzania zmian
3 IK-E POLON-ALFA S. A Bydgoszcz, ul. Glinki 155 Ręczne przyciski oddymiania PO-61, PO-62, PO-63 Zamierzone zastosowanie: Bezpieczeństwo pożarowe centrala sterująca do uruchamiania urządzeń przeciwpożarowych, służących do oddymiania grawitacyjnego i mechanicznego w systemach oddymiania pożarowego budynków. Nr jednostki notyfikowanej: CNBOP-PIB Nr Deklaracji właściwości użytkowych: 2/E330/2017/PL Normy zharmonizowane / Aprobata Techniczna: CNBOP-PIB AT /2012/2016 Lp. Właś c iwości użytkowe oraz i war un ki doty czące st os owa n ia wyr o bu b ud ow la n ego AT Właś c iwości Właściwości użytkowe 0330/2012/2016 użytk owe 1 Wygląd zewn ętrzn y, wymiar y, oznaczenia Tabela 4, lp. 1 Spe łnia 2 Kształty i wymiar y Tabela 4, lp. 2 Spe łnia 3 Barwy i zn aki wyr óżn iające Tabela 4, lp. 3 Spe łnia 4 Klasa klim atyczna Tabela 4, lp. 4 Spe łnia 5 Znako wan ie Tabela 4, lp. 5 Spe łnia 6 Stopień ochron y obudowy Tabela 4, lp. 6 Spe łnia 7 Stan dozoru Tabela 4, lp. 7 Spe łnia 8 Stan uruchom ien ia Tabela 4, lp. 8 Spe łnia 9 Stan uszkod zen ia Tabela 4, lp. 9 Spe łnia 10 Urządzen ie kasu jące Tabela 4, lp.10 Spe łnia 11 Sygnalizacja optyczna Tabela 4, lp.11 Spe łnia 12 Kategor ia środowiskowa Tabela 4, lp.12 Spe łnia 13 Sprawdzenie funkcjonalności Tabela 4, lp.13 Spe łnia 14 Suche gor ąco (odporność) Tabela 4, lp.14 Spe łnia
4 Lp. Właś c iwości użytkowe oraz i war un k i doty czące st os owa n ia wyr o bu b ud ow la n ego AT Właś c iwości Właściwości użytkowe 0330/2012/2016 użytk owe 15 Wibracje sinu soidalne (odporność) Tabela 4, lp.15 Spe łnia 16 Zimno (odporność) Tabela 4, lp.16 Spe łnia 17 Wilgotne gor ąco cykliczne (odp orność) Tabela 4, lp.17 Spe łnia 18 Wilgotne gor ąco cykliczne (wytr zymałość) Tabela 4, lp.18 Spe łnia 19 Wilgotne gor ąco stałe (wytr zymałość) Tabela 4,1p.19 Spe łnia 20 Uder zen ia m echaniczne (odporność) Tabela 4, lp.20 Spe łnia 21 Atmosfera korozyjna SO 2 (wytrzym ałość) Tabela 4, lp.21 Spe łnia 22 Wyładowania elektr yczności statycznej Tabela 4, lp.22 Spe łnia 23 Oddziaływanie pola elektromagnetycznego Tabela 4, lp.23 Spe łnia 24 Zakłócen ia ser ią szybkich elektr ycznych impulsów (EFT/B) Tabela 4, lp.24 Spe łnia 25 Zakłócen ia impu lsam i d użej ener gii Tabela 4, lp.25 Spe łnia 26 Zakłócen ia pr zewodzon e wywołane polam i o częstotliwości radiowej Tabela 4, lp.26 Spe łnia
5 1 PRZEZNACZENIE Ręczne przyciski oddymiania PO-61, PO-62, PO-63 przeznaczone są do współpracy z centralami oddymiania np. UCS 6000, UCS4000. Dostępne są w trzech wykonaniach: PO-61 przycisk z sygnalizacją: URUCHOMIENIE, bez kasowania, PO-62 przycisk z sygnalizacją: URUCHOMIENIE, z kasowaniem, PO-63 przycisk z sygnalizacją: URUCHOMIENIE, OK, USZKODZENIE oraz z kasowaniem. Służą do uruchomienia klap oddymiających poprzez centralę, umożliwiają wysterowanie powrotne klap (PO-62, PO-63) i sygnalizują stan centrali ( PO-61, PO-62 jedynie URUCHOMIENIE). Liczba możliwych do podłączenia równoległe zewnętrznych przycisków oddymiania zależy od typu centrali. Przeznaczone są do montażu natynkowego i wtynkowego w instalacjach wewnątrz obiektów. Ramka maskująca RM-60-O do montażu natynkowego nie wchodzi w skład przycisku i należy ją zamawiać osobno. 2 DANE TECHNICZNE Typ przycisku B wg PN-EN 54-11:2004 Akceptowane średnice żył przewodów 0,8 mm i 1,2 mm Szczelność obudowy IP 30 Klasa klimatyczna: I Temperatura pracy -25 C do +55 C Dopuszczalna wilgotność względna do 95 % przy 40 C Wymiary 102,5 mm x 98 mm x 45,5 mm Masa < 220 g Kolor obudowy pomarańczowy 3 WARUNKI BEZPIECZEŃSTWA Naprawy i konserwacje Prace konserwacyjne i przeglądy okresowe muszą być dokonywane przez uprawniony personel firm autoryzowanych lub przeszkolonych przez POLON-ALFA. Wszystkie naprawy muszą być dokonywane przez producenta. POLON-ALFA nie ponosi odpowiedzialności za działanie urządzeń konserwowanych i naprawianych przez nieuprawniony personel. Ochrona oczu przed zapyleniem Podczas prac, które powodują powstawanie dużej ilości pyłu, zwłaszcza wiercenia otworów należy używać okularów ochronnych i masek przeciwpyłowych. Elektronarzędziami należy posługiwać się z zachowaniem warunków ich bezpiecznej pracy podanych w stosownych instrukcjach producentów. 4 OPIS KONSTRUKCJI Przycisk składa się z korpusu i podstawy, połączonych zawiasem. Korpus zawiera zasadnicze części przycisku: płytkę drukowaną z układem elektronicznym, mikroprzełącznikami: uruchomienie i kasowanie oraz złącze do podłączenia przewodów linii dozorowej.

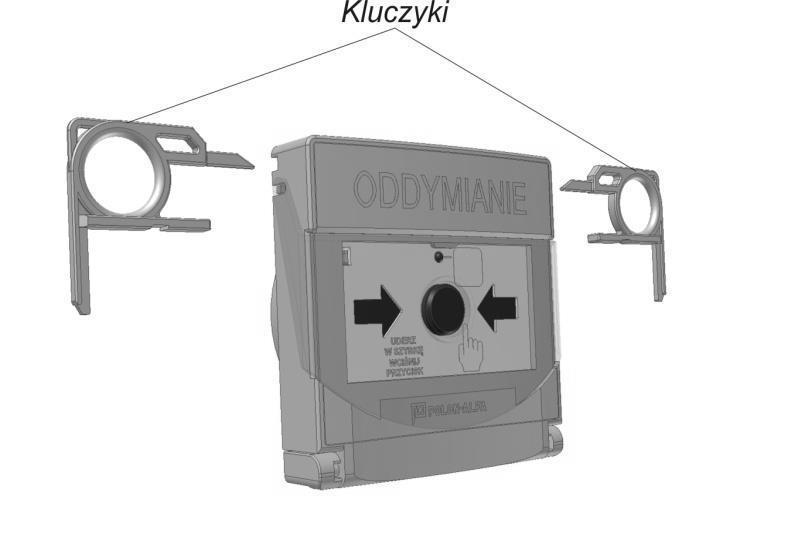

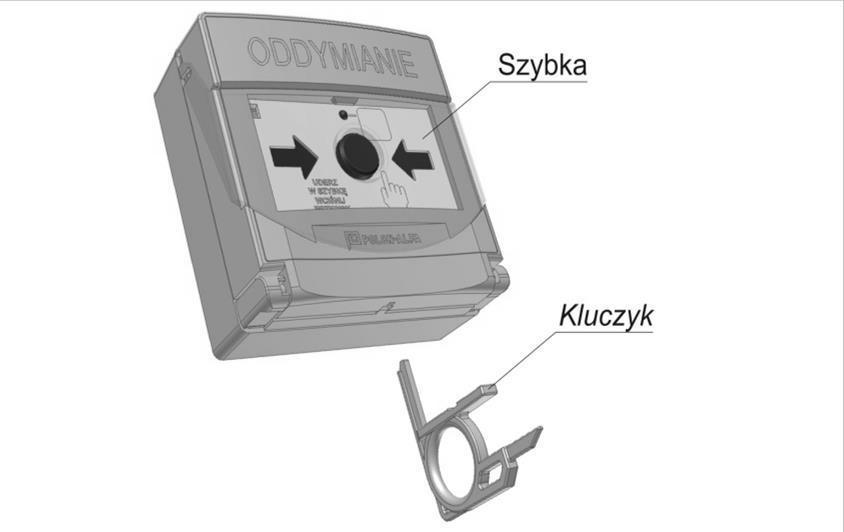

6 4 IK-E W górnej części korpusu przycisku, za szybką znajduje się czerwona dioda świecąca (w PO-61 i PO-62) sygnalizująca uruchomienie oddymiania - URUCHOMIENIE. Przyciski posiadają trzy kolory diod: czerwona - URUCHOMIENIE; zielona - OK; żółta - USZKODZENIE. URUCHOMIENIE 5 OPIS DZIAŁANIA PO-61, PO-62 Rys. 1 Wygląd przycisków PO-63 Uruchomienie przycisku oddymiania następuje poprzez uderzenie w szybkę (spowoduje to jej odchylenie) a następnie wciśnięcie przycisku znajdującego się pomiędzy strzałkami w polu obsługi. Zmieni się skokowo kolor strzałek w polu obsługi ostrzegacza z czarnych na żółte. Informacja o uruchomieniu przycisku zostaje przekazana do centrali oddymiania, a centrala zwrotnie włącza sygnalizację URUCHOMIENIE błyskanie czerwonej diody. Potwierdzenie stanu URUCHOMIENIE w centrali powoduje świecenie diody w sposób ciągły. Przycisk PO-63 posiada trzy diody: zieloną OK - świecącą w sposób ciągły gdy instalacja jest sprawna - w stanie dozorowania; czerwoną URUCHOMIENIE błyskającą po uruchomieniu przycisku a po potwierdzeniu w centrali stanu ALARMU POŻAROWEGO, świecącą w sposób ciągły; żółtą USZKODZENIE - w przypadku niesprawności instalacji oddymiania sygnalizującą błyskaniem uszkodzenie a po potwierdzeniu w centrali stanu USZKODZENIA świecącą w sposób ciągły. Rys. 2 Przycisk z odchyloną szybką
7 IK-E Aby wysterować powrotnie klapę (skasować oddymianie w wypadku PO-62 i PO-63) należy przy odchylonej szybce, kluczykiem poprzez otwór znajdujący się koło opisu nacisnąć przycisk kasowania. Rys. 3 Kasowanie oddymiania W celu skasowania stanu uruchomienia, należy przytrzymać szybkę w pozycji jak na rysunku 4 i od dołu wsunąć kluczyk (T końcówką) spowoduje to skokową zmianę koloru strzałek z żółtego na czarne. Po wyjęciu kluczyka szybka powinna osłaniać przycisk. Rys. 4 Kasowanie stanu uruchomienia UWAGA! Jeżeli szybka zamiast uderzenia zostanie odciągnięta (niezgodnie z instrukcją umieszczoną na polu obsługi) i nie zostanie wciśnięty przycisk (urządzenie nie zostanie wprowadzone w stan uruchomienia), należy szybkę docisnąć do pola obsługi i wsuwając kluczyk od dołu do oporu spowodować jej zablokowanie.
8 6 IK-E INSTALOWANIE 6.1 Miejsce instalowania i mocowanie Przyciski instaluje się wewnątrz budynku, z reguły w pobliżu drzwi, w miejscach łatwo dostępnych, dobrze widocznych, na wysokości 1,2 m do 1,6 m. Rozstaw otworów do mocowania (po przekątnej rys. 5 i rys. 6) należy wytyczyć przy użyciu szablonu nie używać do tego celu samego urządzenia lub ramki maskującej. Przyciski montuje się na płaskiej powierzchni przy użyciu 2 kołków rozporowych 6 i wkrętów z łbem walcowym, dostarczanych w komplecie z urządzeniem. Do montowania przycisku wtynkowo należy wywiercić wiertłem koronowym do muru otwór o średnicy 80 mm (typowy otwór pod puszkę instalacyjną) i głębokości minimum 22 mm. Do montażu przycisku natynkowo należy zastosować ramkę maskującą RM-60-O. Rys. 5 Wymiary i otwory montażowe przycisku Rys. 6 Wymiary i otwory montażowe ramki maskującej RM-60-O Ze względu na znaczną siłę uderzenia wymaganą do uruchomienia, nie należy montować przycisków do płyt kartonowo-gipsowych bez dodatkowego wzmocnienia.
9 IK-E Układanie przewodów Przewody instalacji oddymiającej układa się zgodnie z przepisami obowiązującymi dla instalacji niskonapięciowych (poniżej 42 V) i łączy się z zaciskami znajdującymi się na płytce korpusu. Do swobodnego podłączenia przycisku należy zostawić zapas przewodu instalacyjnego (przy instalacji dochodzącej z góry) o długości ok. 30 cm. 6.3 Podłączanie przewodów Przewody linii podłącza się do zacisków zgodnie ze schematem oraz Dokumentacją Techniczno-Ruchową centrali oddymiania. Rys. 7 Schemat ideowy przycisku oddymiania PO-61 Rys. 8 Schemat ideowy przycisku oddymiania PO-62
10 8 IK-E Rys. 9 Schemat ideowy przycisku oddymiania PO-63 Rezystory końcowe linii należy pozostawić tylko w ostatnim przycisku w linii. Z pozostałych przycisków rezystory należy odłączyć poprzez wycięcie zwory (drut Dsm). Druty te w kształcie pętelki usytuowane są pionowo przy obu brzegach płytki (rys. 11). Rys. 10 Sposób otwierania przycisku Aby uzyskać dostępu do płytki należy dwoma kluczykami (płaskimi końcówkami) otworzyć przycisk i odchylić korpus.

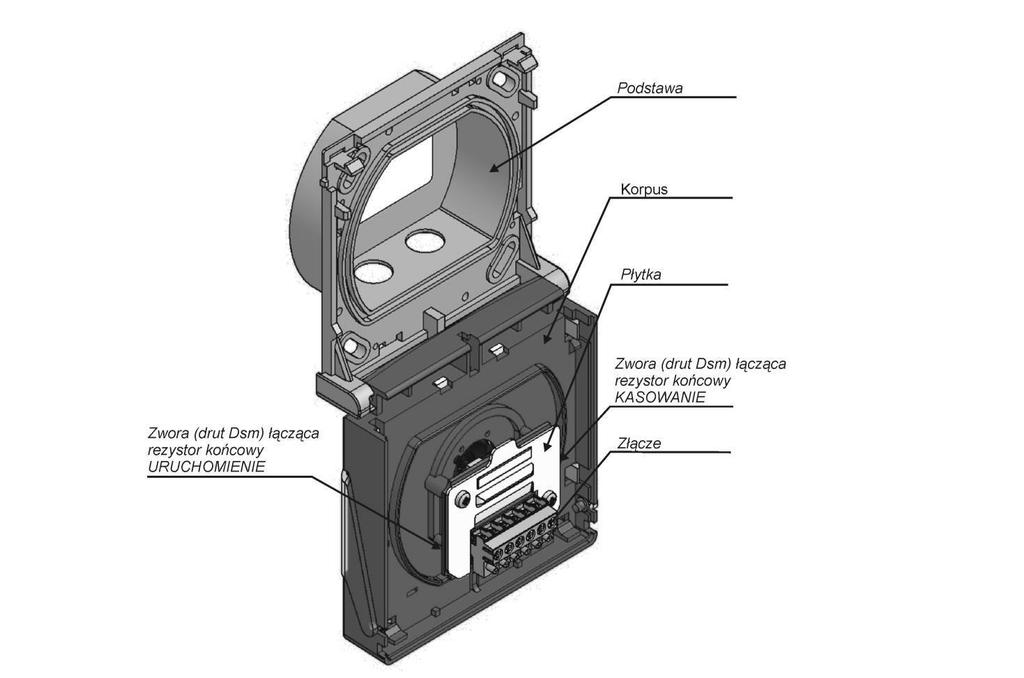

11 IK-E Wymiana szybki Rys. 11 Przycisk po otwarciu W przypadku konieczności wymiany szybki, należy odchylić korpus ostrzegacza (patrz rys. 10 i 11), wyciągnąć szybkę, zdjąć sprężynę. Założyć sprężynę na zawias nowej szybki zgodnie z rys. 12. Komplet 3 szt. szybek zapasowych wraz ze sprężynami ma oznaczenie SZ-60. Rys. 12 Zakładanie sprężyny szybki Włożyć szybkę w prowadnice korpusu i zahaczyć sprężynę o występ zgodnie z rys. 13.

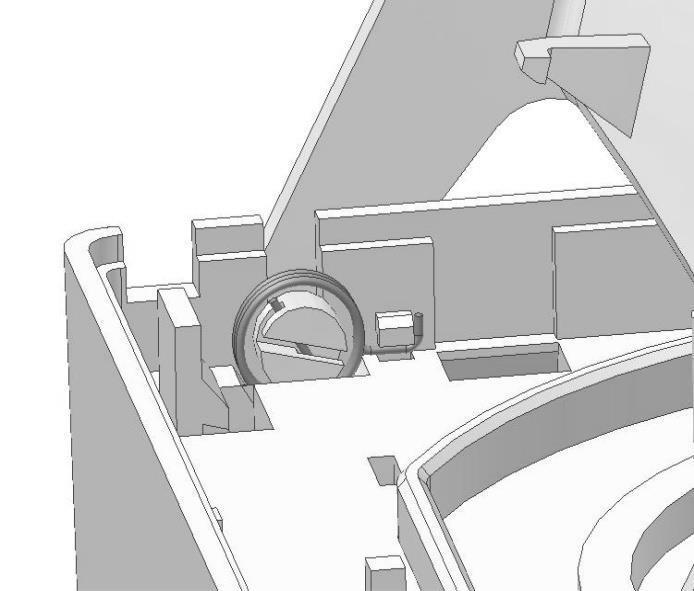

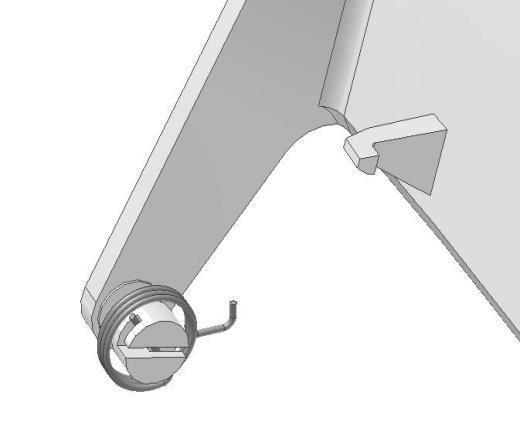

12 10 IK-E Rys. 13 Mocowanie szybki do korpusu 7 OBSŁUGA I KONSERWACJA Niezawodne działanie przycisków uwarunkowane jest zachowaniem właściwych warunków pracy urządzenia, poprawnym wykonaniem instalacji i regularnym przeprowadzaniem badań okresowych. Okresowo należy sprawdzać stan mechaniczny obudowy oraz utrzymywać ją w czystości. Badania okresowe powinny być przeprowadzane przynajmniej raz na rok przez konserwatora lub uprawnioną osobę zgodnie z instrukcją centrali. Sprawnie działające przyciski, poddawane regularnie badaniom okresowym nie wymagają innych zabiegów konserwacyjnych. 8 OPAKOWANIE, TRANSPORTOWANIE, PRZECHOWYWANIE Przyciski pakowane są w opakowania zbiorcze. W opakowaniu zbiorczym znajduje się instrukcja instalowania i konserwacji. Przyciski w opakowaniu fabrycznym należy transportować w przestrzeniach zamkniętych normalnych środków transportu lądowego lub morskiego. Urządzenia powinny być zabezpieczone przed oddziaływaniem gwałtownych wstrząsów i temperatur otoczenia niższych od -40 C i wyższych od +70 C. Przyciski należy przechowywać w pomieszczeniach zamkniętych o temperaturze od +5 C do +40 C i wilgotności względnej od 40 % do 80 %, wolnych od oparów i gazów żrących, z dala od elementów ogrzewających. Okres magazynowania nie powinien przekraczać 24 miesięcy. IK-E Ed. IG/
