MESKO Spółka Akcyjna Ul. Legionów 122, Skarżysko-Kamienna

Transkrypt

1 1

2 2

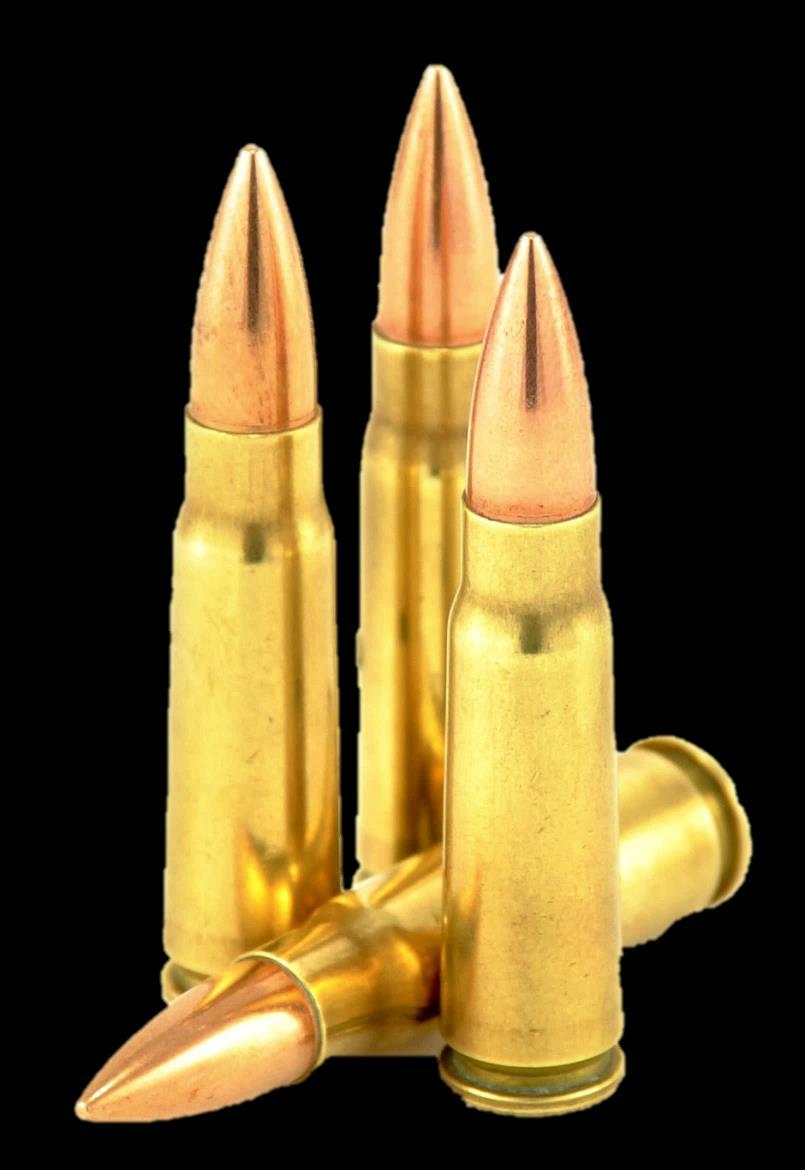

3 NSN (NATO STOCK NUMBER) PRZEZNACZENIE PRODUKTU 7,62x39 mm naboje karabinowe z pociskiem z rdzeniem stalowym przeznaczone są do zwalczania siły żywej i celów nieopancerzonych z: 7,62 mm ręcznego karabinu maszynowego RPD; 7,62 mm ręcznego karabinu maszynowego RPK; 7,62 mm karabinka AKM; innych wzorów broni dostosowanej do tej amunicji. PODSTAWOWE DANE I PARAMETRY TECHNICZNE Części składowe naboju: łuska mosiężna; pocisk składający się z następujących elementów: o płaszcz stalowy platerowany mosiądzem; o koszulka ołowiana; o rdzeo stalowy; spłonka piorunianowa typu Berdan; prochowy ładunek miotający. Masa naboju Długośd naboju Masa pocisku Masa ładunku prochowego Średnia prędkośd pocisku Różnica między największą i najmniejszą prędkością pocisków: 16,8 17,8 g mm 7,75 8,05 g ~ 1,6 g (24,69 gr) V 25 = m/s V m/s Maksymalne ciśnienie gazów prochowych mierzone metodą zgniotkową: P max najw. 300 MPa P max najmn. 220 MPa P max śr. 275 MPa Maksymalne ciśnienie gazów prochowych mierzone metodą piezoelektryczną: P max najw. 355 MPa P max najmn. 250 MPa P max śr. 330 MPa Średnie skupienie pocisków R 50 w zależności od odległości powinno wynosid: 100 m 2,5 cm 200 m 5 cm 300 m 7,5 cm MESKO Spółka Akcyjna 3

4 4

5 NSN (NATO STOCK NUMBER) PRZEZNACZENIE PRODUKTU 7,62x39 mm naboje z pociskiem smugowym przeznaczone są do wstrzeliwania się, wskazywania celu, bieżącego korygowania ognia przy strzelaniu seryjnym z: 7,62 mm ręcznego karabinu maszynowego RPD; 7,62 mm ręcznego karabinu maszynowego RPK; 7,62 mm karabinka AKM; innych wzorów broni dostosowanej do tej amunicji. PODSTAWOWE DANE I PARAMETRY TECHNICZNE Części składowe naboju: łuska mosiężna; pocisk składający się z następujących elementów: o płaszcz stalowy platerowany mosiądzem; o rdzeo ołowiany; o smugacz; o miseczka miedziana; spłonka piorunianowa typu Berdan; prochowy ładunek miotający. Wierzchołek pocisku pomalowany na kolor czerwony. Masa naboju Długośd naboju Masa pocisku Masa ładunku prochowego Średnia prędkośd pocisku Różnica między największą i najmniejszą prędkością pocisków: 16,6 ± 0,5 g mm 7,09 7,35 g ~ 1,6 g (24,69 gr) V 25 = m/s V m/s Maksymalne ciśnienie gazów prochowych mierzone metodą piezoelektryczną: P max najw. 355 MPa P max najmn. 250 MPa P max śr. 330 MPa Średnie skupienie pocisków R 50 w zależności od odległości powinno wynosid: 100 m 7 cm 300 m 21 cm Ilośd pocisków świecących w odległości 250 m nie mniejsza od 90% i w odległości 800 m nie mniejsza niż 80%. MESKO Spółka Akcyjna 5

6 6

7 NSN (NATO STOCK NUMBER) PRZEZNACZENIE PRODUKTU 7,62x39 mm naboje ślepe przeznaczone są do strzelao dwiczebnych lub do pozorowania strzelania z: 7,62 mm ręcznego karabinu maszynowego RPK wyposażonego w nakrętkę-odrzutnik; 7,62 mm karabinka AKM wyposażonego w nakrętkę-odrzutnik; innych wzorów broni dostosowanej do tej amunicji. PODSTAWOWE DANE I PARAMETRY TECHNICZNE Części składowe naboju: łuska mosiężna; spłonka piorunianowa typu Berdan; prochowy ładunek miotający. Masa naboju Długośd naboju Masa ładunku prochowego 9,7 ± 0,15 g 47,7 48,4 mm ~ 0,87 g (13,43 gr) Huk wystrzału 7,62x39 naboju ślepego jest porównywalny do huku naboju bojowego. Naboje są bezpieczne w użyciu, nie powodują przebid ekranu papierowego ustawionego w odległości 7 m od linii ognia. MESKO Spółka Akcyjna 7

8 8

9 PRZEZNACZENIE PRODUKTU Amunicja z pociskiem o ograniczonym rykoszetowaniu (OR) przeznaczona jest do szkolenia i treningów na strzelnicach posiadających ograniczone strefy bezpieczeostwa oraz na strzelnicach garnizonowych. PODSTAWOWE DANE I PARAMETRY TECHNICZNE Amunicja posiada o około 50 % mniejszą donośnośd niż amunicja bojowa tego samego kalibru. Pocisk zachowuje skutecznośd trafienia w cel podczas strzelania z wykorzystaniem standardowych przyrządów celowniczych, występujących w broni etatowej na odległośd: 1. kal. 9x18 Makarow do 100 m pistolet maszynowy PM-63 do 50 m pistolet P-64 i P kal. 9x19 Parabellum do 150 m pistolet maszynowy PM-84P; PM-98 do 50 m pistolet WIST 94, P kal 7,62x51; 7,62x54R; 7,62x39 - do 300 m. Typ pocisku Masa pocisku Prędkośd V Energia pocisku E Ciśnienie P max - [g] [gr] [m/s] [J] [MPa] 9x18 Makarow 3,5 54 V 10 =400 ± 10 E , x19 Parabellum 4,4 67,9 V 10 =540 ± 10 E , ,62x39 5,1 78,71 V 25 =830 ± 10 E ,62x51 5,5 84,88 V 25 =975 ± 15 E ,62x54R 5,65 87,19 V 25 =940 ± 15 E MESKO Spółka Akcyjna 9
