Moc znamionowa: IEC 2200 W/2500 W max. Wymiary (WxSxG): 34,5 x 35 x 54 (cm) DANE TECHNICZNE OK-2514: Poziom hałasu: 76 db/a/ Częstotliwość: 50 Hz

Transkrypt

1 PRZECHOWYWANIE ODKURZACZA Zamocuj oprzyrządowanie na specjalnym uchwycie znajdującym się w podstawie odkurzacza. W ten sposób każde gospodarstwo domowe przyczynia się do zmniejszenia ewentualnych negatywnych skutków wpływających na środowisko naturalne oraz pozwala odzyskać materiały z których składa się produkt. Waga: OK-2314: 6,5kg e OK-2514: 7,6kg e Ekologia Ochrona Środowiska Symbol przekreślonego pojemnika na śmieci umieszczony na sprzęcie elektrycznym lub opakowaniu wskazuje na to, że urządzenie nie może być traktowane jako ogólny odpad domowy i nie powinno być wyrzucane do przeznaczonych do tego celu pojemników. Niepotrzebne lub zużyte urządzenie elektryczne powinno być dostarczone do specjalnie wyznaczonych do tego celu punktów zbiorczych, zorganizowanych przez lokalną administrację publiczną, przewidzianych do zdawania elektrycznego sprzętu podlegającego utylizacji. DANE TECHNICZNE OK-2314: Moc znamionowa: IEC 2000 W/2300 W max Napięcie: ~230 V Częstotliwość: 50 Hz Poziom hałasu: 75 db/a/ Waga netto: 6,5 kg Wymiary (WxSxG): 34,5 x 35 x 54 (cm) DANE TECHNICZNE OK-2514: Moc znamionowa: IEC 2200 W/2500 W max Napięcie: ~230 V Częstotliwość: 50 Hz Poziom hałasu: 76 db/a/ Waga netto: 7,6 kg Wymiary (WxSxG): 32,5 x 35,5 x 59 (cm) ROZWIĄZYWANIE PROBLEMÓW Problem Przyczyna Rozwiązanie Silnik nie pracuje Wtyczka nie jest dociśnięta Dociśnij wtyczkę do gniazdka Pokrywa przednia nie Worek na kurz został Umieść worek na kurz zamyka się nieprawidłowo założony prawidłowo w komorze odkurzacza Spadek siły ssania Filtr jest zablokowany Wyczyść filtr Worek na kurz jest przepełniony Wymień worek lub opróżnij go Zapchany został wąż lub połączenie Sprawdź wąż i ewentualnie usuń węża przedmiot blokujący Urządzenie grzeje się Normalnym objawem jest lekkie zagrzanie się odkurzacza podczas pracy Odkurzacz kompaktowy OK-2314, OK-2514 INSTRUKCJA OBSŁUGI GWARANCJA

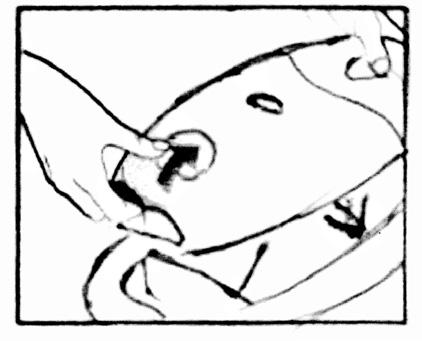

2 2 ODKURZACZ KOMPAKTOWY OK-2314, OK-2514 KARTA GWARANCYJNA NR... Ważna wraz z dowodem zakupu Sprzęt przeznaczony wyłącznie do użytku domowego Nazwa sprzętu: Odkurzacz kompaktowy Typ, model: Nr fabryczny: Data sprzedaży: Rachunek nr: pieczątka i podpis sprzedawcy SERWIS CENTRALNY Zakład Produkcyjny, ul. GROBELNEGO MIŃSK MAZOWIECKI INFOLINIA: (025) LISTA PUNKTÓW SERWISOWYCH: Dystrybutor: Warszawa, ul. Próchnika 4 DZIAŁ HANDLOWY W MIŃSKU MAZOWIECKIM: tel. (0-25) , fax (0-25) AGD@expo-service.com.pl, WYMIANA WORKA Wymień worek zawsze, kiedy jest już pełen. Po wyjęciu węża, otwórz pokrywę przednią naciskając przycisk i wyciągnij worek z komory. Jeżeli używany jest worek papierowy, zsuń plastikową podpórkę, wyjmij i opróżnij worek. Jeżeli w użyciu jest worek tekstylny należy otworzyć zamek i usunąć zwartość worka. ZAKŁADANIE WORKA NA ŚMIECI Wsuń plastikową podpórkę na tekturowe zakończenie worka tak aby go zamknąć. Umieść prawidłowo worek w komorze odkurzacza. CZYSZCZENIE FILTRA 1. Kiedy filtr ochronny silnika jest brudny wyjmij filtr i wyczyść delikatnie w wodzie. Przed ponownym założeniem należy poczekać do momentu jego zupełnego wyschnięcia. 2. Aby wyczyścić czy zastąpić filtr wylotowy powietrza musimy najpierw wyjąć kratkę zabezpieczającą po czym wyjąć filtr z komory. 3. Filtr powinien być czyszczony regularnie i wysuszony przed ponownym założeniem. 4. Wymiana filtrów zależy od częstotliwości używania odkurzacza ale zaleca się wymieniać filtry co 2-3 miesiące. KONSERWACJA Do czyszczenia urządzenia nie wolno stosować spirytusów metylowych ani innych rozpuszczalników. Elementy przylegające do głowicy dywanowo-podłogowej możemy czyścić za pomocą małej szczoteczki, najlepiej raz w miesiącu. szczotka 11

3 10 Wąska szczotka szczelinowa do czyszczenia książek, okien, biurek. Ssawka szczelinowa do czyszczenia rogów, wąskich krawędzi do których trudno się dostać. INSTRUKCJA UŻYCIA 1. Przed użyciem odkurzacza, odwinąć wystarczająco długi odcinek kabla i włożyć wtyczkę do gniazda ściennego. Żółty znacznik na kablu zasilającym wskazuje idealną długość kabla. Nie wyciągać kabla poza znacznik czerwony. 2. Włożyć wtyczkę do gniazda. Nacisnąć przycisk włączone/wyłączone (ON/OFF), w celu uruchomienia odkurzacza. Wskazane jest ustawienie elektronicznej regulacji mocy na MIN przed włączeniem odkurzacza. 3. Poprzez przesuwanie suwaka elektronicznej regulacji mocy możemy dostosować moc siły ssania urządzenia. 4. Uchwyt węża posiada zawór upustowy, który umożliwia regulację siły ssania. Poprzez regulację otworu przepływu powietrza można zmniejszyć siłę ssania. 5. W celu zwinięcia kabla zasilającego, należy nacisnąć przycisk zwijania za pomocą jednej ręki, a drugą ręką należy naprowadzać kabel, aby uniknąć gwałtownego zwijania, mogącego spowodować uszkodzenia kabla. Alarm Kiedy lampka znajdująca się na korpusie odkurzacza pali się na czerwono lub jeśli nastąpił spadek siły ssania, oznacza to, że worek na kurz jest pełen i należy go opróżnić. Umieść wąż w części wylotowej powietrza aby wydmuchać kurz, a następnie wyczyścić miejsca do których trudno się dostać. WARUNKI 24 MIESIĘCZNEJ GWARANCJI 1. Sprzedawca ponosi odpowiedzialność za wady fizyczne przedmiotu w okresie 24 miesięcy od daty sprzedaży. Gwarancja dotyczy wyrobów zakupionych w Polsce i jest ważna na terytorium Rzeczypospolitej Polskiej. Ujawnione w tym okresie wady będą usuwane bezpłatnie przez wymienione w karcie gwarancyjnej zakłady serwisowe w terminach nie dłuższych niż 14 dni od daty dostarczenia sprzętu do zakładu serwisowego (na podstawie prawidłowo wypełnionej przez punkt sprzedaży niniejszej karty gwarancyjnej). W wyjątkowych przypadkach termin ten może być wydłużony do 21 dni - jeżeli naprawa wymaga sprowadzenia części od producenta. 2. Reklamujący powinien dostarczyć sprzęt do punktu przyjęć najlepiej w orginalnym opakowaniu fabrycznym lub innym odpowiednim do zabezpieczenia przed uszkodzeniami. Dotyczy to również wysyłki sprzętu. Jeżeli w pobliżu miejsca zamieszkania nie ma punktu przyjęć, reklamujący może wysłać pocztą sprzęt do naprawy w centralnym punkcie serwisowym w Mińsku Mazowieckim, na koszt gwaranta. 3. Zgłoszenie wady lub uszkodzenia sprzętu przyjmowane są przez punkty serwisowe. 4. Nabywcy przysługuje prawo wymiany sprzętu na nowy lub zwrot gotówki tylko w przypadku gdy: w serwisie stwierdzono wadę fabryczną niemożliwą do usunięcia w okresie gwarancji wystąpi konieczność dokonania 3 napraw, a sprzęt nadal wykazuje wady uniemożliwiające eksploatację zgodną z przeznaczeniem. 5. W przypadku wymiany sprzętu, okres gwarancji dla sprzętu liczy się od daty jego wymiany. 6. Pojęcie naprawa nie obejmuje czynności przewidzianych w instrukcji obsługi (np. bieżąca konserwacja, odkamienianie), do wykonania których zobowiązany jest Użytkownik we własnym zakresie. 7. Gwarancją nie są objęte: a) elementy szkalne (np. dzbanki, talerze), sznury przyłączeniowe do sieci, wtyki, gniazda, żarówki, noże, elementy eksploatacyjne (np. filtry, worki, misy, blendery, noże, tarki, wirówki, pokrywy, uchwyty noża), b) uszkodzenia mechaniczne, termiczne, chemiczne i wszystkie inne spowodowane działaniem bądź zaniechaniem działania przez Użytkownika albo działaniem siły zewnętrznej (przepięcia w sieci, wyładowania atmosferyczne, przedmioty obce, które dostały się do wnętrza sprzętu, korozja, pył, etc.), c) uszkodzenia wynikłe wskutek: samodzielnych napraw przeróbek i zmian konstrukcyjnych dokonywanych przez użytkownika lub osoby trzecie okoliczności, za które nie odpowiada ani wytwórca ani sprzedawca, a w szczególności na skutek niewłaściwej lub niezgodnej z instrukcją instalacji, użytkowania, braku dbałości o sprzęt albo innych przyczyn leżących po stronie użytkownika lub osób trzecich d) celowe uszkodzenia sprzętu, e) czynności konserwacyjne, wymiana części posiadających określoną żywotność (bezpieczniki, żarówki, etc.), f) czynności przewidzianych w instrukcji obsługi, do wykonania których zobowiązany jest Użytkownik we własnym zakresie i na własny koszt np. zainstalowanie, sprawdzenie działania, etc. 8. Towar o wadze do 10 kg Użytkownik dostarcza własnym staraniem do zakładu serwisowego lub punktu przyjęć. 9. Samowolne zmiany wpisów w karcie gwarancyjnej powodują utratę gwarancji. Karta gwarancyjna bez wpisanej nazwy urządzenia, typu, nr fabrycznego, dołączonego dowodu zakupu, wpisania daty sprzedaży oraz czytelnej pieczątki sklepu jest nieważna. 10. W przypadku nieuzasadnionego wezwania serwisu lub wysłania przesyłki, Użytkownik pokrywa koszt dojazdu serwisu wg cennika warsztatu serwisowego lub koszt przesyłki. 11. Sprzęt przeznaczony jest wyłącznie do użytku domowego, w przypadku innego użytkowania traci gwarancję. 12. Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową. 3

4 4 NAPRAWA NAPRAWA NAPRAWA NAPRAWA Adnotacje o przebiegu napraw Lp. Data zgł. Data wyk. Opis wykonywanych czynności oraz wymienione części Nazwisko montera Pieczątka zakładu Nie należy wyciągać wtyczki z gniazdka poprzez ciągnięcie za przewód zasilający lub za odkurzacz. Nie należy przesuwać urządzenia po kablu zasilającym. Zawsze wyjmij wtyczkę z gniazdka kiedy nie korzystasz z urządzenia. Sprawdzaj wąż co jakiś czas. Jeżeli okaże się że jest w jakikolwiek sposób uszkodzony wymień go. Jeżeli kabel zasilający zostanie uszkodzony, musi zostać wymieniony przez producenta, jego przedstawiciela serwisu lub podobnie wykwalifikowany personel, w celu uniknięcia zagrożeń. Nie zanurzaj kabla zasilającego w wodzie. Sprawdzaj stan rury teleskopowej. Jeżeli istnieje prawdopodobieństwo, że jest uszkodzona nie używaj jej. Montaż odkurzacza Zawsze należy wyjąć wtyczkę z gniazda zasilającego przed przystąpieniem do zakładania lub zdejmowania akcesoriów. połącz elastyczny wąż z uchwytem, jak pokazano na rysunku. połącz końcówkę mocującą węża, rurę teleskopową oraz pozostałe akcesoria. UŻYCIE KOŃCÓWEK CZYSZCZĄCYCH Głowica do dywanów i podłóg, posiada przycisk wahadłowy dzięki któremu ułatwiony jest stały kontakt głowicy z odkurzaną powierzchnią. pozycja 1 do odkurzania podłóg, parkietów itd., szczotka głowicy podłogowej powinna być w najniższej pozycji. Do zmiany pozycji służy przycisk wahadłowy znajdujący się na głowicy. pozycja 2 do odkurzania wykładzin i dywanów, szczotka głowicy powinna być podniesiona. Do zmiany pozycji służy przycisk wahadłowy znajdujący się na głowicy. Ssawka do czyszczenia obić i schodów. 9

5 WAŻNE INFORMACJE 1. Należy uważnie przeczytać niniejszą instrukcję. 2. Odkurzacz powinien być podłączony do gniazda ze stykiem ochronnym. 3. Przed uruchomieniem urządzenia należy upewnić się, że napięcie zasilania w sieci elektrycznej odpowiada napięciu na tabliczce znamionowej odkurzacza. 4. Urządzenie przeznaczone jest tylko do użytku domowego. 5. W wypadku czyszczenia, czynności konserwacyjnych lub przenoszenia urządzenia oraz, gdy nie jest ono używane, należy zawsze wyjąć wtyczkę z gniazdka zasilającego. 6. Przed otwarciem odkurzacza należy zawsze wyjąć wtyczkę z gniazdka zasilającego. 7. Do czyszczenia urządzenia nie wolno stosować spirytusów metylowych ani innych rozpuszczalników. 8. Nie należy używać odkurzacza do wsysania cieczy. 9. Nie wolno pozostawiać włączonego urządzenia bez nadzoru. Należy umieścić je w miejscu niedostępnym dla dzieci oraz osób specjalnej troski. 10. Urządzenie służy wyłącznie do użytku domowego. Należy stosować je zgodnie z niniejszą instrukcją. 11. Nie należy włączać odkurzacza gdy istnieje przypuszczenie, że jest uszkodzony. W celu dokonania naprawy i zakupu akcesoriów należy skontaktować się z Autoryzowanym Punktem Serwisowym. Należy regularnie sprawdzać stan węża. Nie należy go używać gdy jest uszkodzony. Nie wolno używać odkurzacza do czyszczenia mokrych powierzchni czy zbierania wody. Nie wolno używać odkurzacza do wsysania ostrych przedmiotów: igieł, pinezek czy też sznurka. Nie wolno używać odkurzacza do wsysania zapalonych zapałek, niedopałków papierosa lub gorącego popiołu. Nie należy trzymać odkurzacza w pobliżu źródeł emitujących ciepło. Zbyt ciepłe powietrze może doprowadzić do zdeformowania się plastikowych części odkurzacza bądź też je odbarwić. Nie wolno blokować/zasłaniać otworów dopływu i odpływu powietrza. 5 8 Adnotacje o przebiegu napraw Lp. Data zgł. Data wyk. Opis wykonywanych czynności oraz wymienione części Nazwisko montera Pieczątka zakładu

6 6 Adnotacje o przebiegu napraw Lp. Data zgł. Data wyk. Opis wykonywanych czynności oraz wymienione części Nazwisko montera Pieczątka zakładu ODKURZACZ KOMPAKTOWY OK-2314, OK-2514 INSTRUKCJA OBSŁUGI OPIS URZĄDZENIA A. uchwyt B. regulator mocy ssania C. metalowa rura teleskopowa D. głowica dywanowo-podłogowa E. końcówka mocująca węża F. przycisk węża G. wąż elastyczny H. zwijacz kabla zasilającego I. przycisk włącznika/wyłącznika J. elektroniczna regulacja mocy K. wskaźnik zapełnienia worka L. uchwyt do przenoszenia M. pokrywa przednia 7
