1 Projekt wykonawczy temat: Park rekreacyjny na Psim Polu Etap II (działka nr 93/2 i fragment działki nr 93/1, AM-22 oraz działka nr 21 i fragmenty działek nr: 19, 20 i 22/1, AM- 23, obręb: Psie Pole) inwestor: Zarząd Zieleni Miejskiej Wrocław, ul. Trzebnicka 33 branża imię i nazwisko nr uprawnień podpis główny projektant, projekt zagospodarowania terenu: dr inż. arch. Przemysław Wojsznis 72/08/DOIA instalacje elektryczne: mgr inż. Jarosław Łącki DOS/0379/ PWBE/16 architektura krajobrazu: dr Piotr Reda mgr inż. Michał Budny mgr inż. Paweł Rymarowicz Wrocław, 30 kwietnia

2 I. CZĘŚĆ OPISOWA SPIS ZAWARTOŚCI PROJEKTU 1. Nazwa inwestycji Inwestor Podstawa opracowania Materiały wyjściowe Zakres opracowania Stan aktualny terenu Zabezpieczenie drzew na placu budowy Projekt zagospodarowania terenu Zestawienie powierzchni Dostępność dla osób niepełnosprawnych Warunki ochrony przeciwpożarowej Wpływ eksploatacji górniczej Ograniczenia strefowe Warunki ochrony konserwatorskiej Charakterystyka ekologiczna Możliwość odstąpienia od zatwierdzonego projektu Uwagi końcowe Plan BIOZ Rozbiórka Wycinka drzew i krzewów Obszar oddziaływania inwestycji II. ZAŁĄCZNIKI - elementy małej architektury III. CZĘŚĆ RYSUNKOWA Nr rys Tytuł Skala Rys. 1 Aktualizacja inwentaryzacji dendrologicznej z gospodarką drzewostanem 1:500 Rys. 2 Projekt zagospodarowania terenu z podziałem na etapy 1:250 Rys. 3 Instalacja elektryczna oświetlenia parku 1:250 Rys. 4 Instalacja oświetlenia parku rekreacyjnego - schemat - Rys. 5 Szafka oświetlenia terenu "SOT" - Rys. 6 Tyczenie siłowni terenowej i siłowni street workout 1:100 Rys. 7 Przekrój konstrukcyjny siłowni A-A 1:20 Rys. 8 Przekrój konstrukcyjny siłowni B-B 1:20 2

3 I. CZĘŚĆ OPISOWA 1. Nazwa inwestycji Park rekreacyjny na Psim Polu Etap II (działka nr 93/2 i fragment działki nr 93/1, AM-22 oraz działka nr 21 i fragmenty działek nr: 19, 20 i 22/1, AM-23, obręb: Psie Pole) 2. Inwestor Zarząd Zieleni Miejskiej ul. Trzebnicka 33, Wrocław 3. Podstawa opracowania Podstawą niniejszego opracowania jest umowa nr DPIR z dnia r. zawarte pomiędzy Zarządem Zieleni Miejskiej z siedzibą przy ul. Trzebnickiej 33 we Wrocławiu, a Piotrem Redą działającym pod firmą Leaf Project Studio z siedzibą przy ul. Kowieńskiej 19 we Wrocławiu, na sporządzenie dokumentacji projektowej w ramach zadania: Park rekreacyjny na Psim Polu Etap II (działka nr 93/2 i fragment działki nr 93/1, AM-22 oraz działka nr 21 i fragmenty działek nr: 19, 20 i 22/1, AM-23, obręb: Psie Pole). 4. Materiały wyjściowe - Ustalenia ze Zleceniodawcą i Liderem projektu nr 133 zgłoszonego w ramach Wrocławskiego Budżetu Obywatelskiego Projekt Budowlany Parku rekreacyjnego na Psim Polu (Leaf Project Studio, ) - Pozwolenie na budowę - decyzja nr 623/ Wytyczne Miejskiego Konserwatora Zabytków. - Mapa zasadnicza do celów projektowych w skali 1: Miejscowy plan zagospodarowania przestrzennego części zespołu urbanistycznego Psie Pole w rejonie ulicy Gorlickiej we Wrocławiu (nr 318, uchwała nr XVI/473/07 z dnia 27 grudnia 2007r.). - Miejscowy plan zagospodarowania przestrzennego w rejonie zespołu urbanistycznego Psie Pole Małomiasteczkowe we Wrocławiu (nr 329, uchwała nr XXXVIII/1226/09 z dnia r.). - Wizje lokalne. - Techniczne warunki przyłączenia nr WP040149/2017/O05R01 D/OWR/OMP1/MM /P z dnia Inwentaryzacja dendrologiczna wykonana r. (Leaf Project Studio) oraz aktualizacje wykonane i (Leaf Project Studio). - Opinia geotechniczna (J. Sandecki, maj 2017). - Obowiązujące przepisy i normy. 5. Zakres opracowania Zakres opracowania niniejszego Projektu Wykonawczego obejmuje etap II zagospodarowania ogólnodostępnego parku z placem zabaw, urządzeniami siłowni zewnętrznej wraz z zielenią urządzoną: trawnikami, nasadzeniami z zieleni niskiej i wysokiej, ścieżkami o nawierzchni żwirowej utwardzonej i żwirowej sypkiej oraz małą architekturą (ławki, kosze na odpadki, stojaki na rowery) Etapowanie realizacji Projekt zagospodarowania Parku rekreacyjnego na Psim Polu, z racji finansowania z Wrocławskiego Budżetu Obywatelskiego (WBO), zakłada realizację zadania w minimum 3 etapach: 3

4 ETAP I: Prace porządkowe: - zakrycie studzienki kanalizacyjnej, - demontaż i wywóz 70 słupów betonowych cm (pozostałości po starym ogrodzeniu). Prace w drzewostanie: - wycinka sanitarna 11 drzew, - czyszczenie z podszytu zadrzewień w pobliżu ul. Gorlickiej, - przesadzenie 12 szt. drzew kolidujących z projektem zagospodarowania terenu, - przesadzenie grupy 21 młodych krzewów kolidujących z projektowaną ścieżką. Prace budowlane i związane z masami ziemnymi: - budowa żelbetowych schodów terenowych z poręczą, - budowa ścieżek żwirowych z obrzeżem betonowym, - rozplantowanie ziemi pozyskanej z korytowania ścieżek i budowy fundamentów, - uformowanie 2 pagórków z pozyskanego gruntu (wysokości 50cm i 150cm), - wywiezienie pozostałej części gruntu poza teren opracowania. Prace związane z zielenią: - zabezpieczenie pni wskazanych drzew na czas robót, - obsianie pagórków mieszanką traw, - sadzenie roślin: łączna liczba krzewów szt., łączna liczba traw ozdobnych - 33 szt. Prace związane z małą architekturą: - montaż: ławek 7szt., koszy na odpadki 5szt., stojaków na rowery 2szt., słupków ograniczających wjazd na chodniku przy ul. Gorlickiej 5szt., stołu do gry w szachy 1szt., - ułożenie 7szt. kamieni (średn cm wysokość maks. 50cm) blokujących wjazd na trawnik. Prace związane z oświetleniem: - posadowienie fundamentów pod latarnie 15szt, - wykonanie okablowania do obwodów 1 i 2 pod budowanymi ścieżkami. ETAP II: Prace budowlane i związane z masami ziemnymi: - budowa nawierzchni siłowni zewnętrznej z nawierzchnią żwirową, - budowa nawierzchni siłowni typu street workout z nawierzchnią bezpieczną, - wywiezienie gruntu pozyskanego z korytowania pod nawierzchnie siłowni, fundamentowania urządzeń itd. Prace związane z małą architekturą: - montaż: sprzętów siłowni zewnętrznej i siłowni street workout, tablicy informacyjnej WBO. Prace związane z zielenią: 4

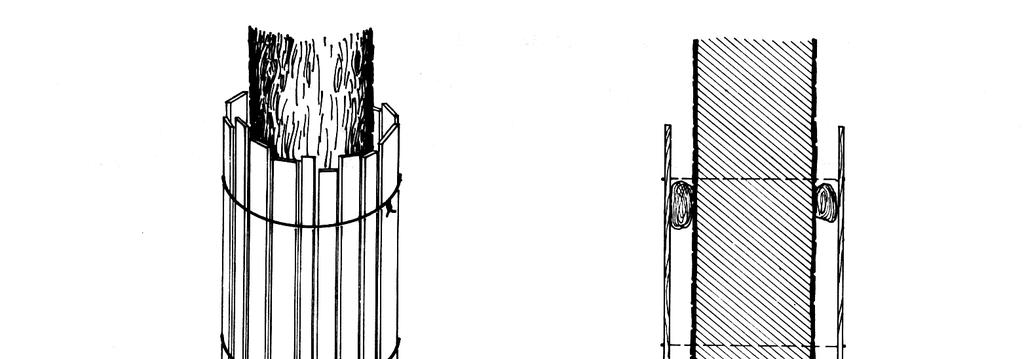

5 - osłona wskazanych pni drzew na czas robót, - przesadzenie 11 drzew ze względu na kolizję z inwestycją (w tym 5 na teren inwestycji i 6 na teren zieleńca przy ul. Sycowskiej). Prace związane z oświetleniem: - montaż urządzeń do okablowania i fundamentów wykonanych w I etapie 15szt., - uruchomienie i próby odbiorcze, wykonanie dokumentacji powykonawczej. ETAP III (oraz ewentualne kolejne etapy): Prace budowlane i związane z masami ziemnymi: - budowa dalszego odcinka ścieżki żwirowej z obrzeżem betonowym, - budowa placu zabaw dla dzieci nawierzchnią bezpieczną, - budowa ogrodzenia na placu zabaw, - wywiezienie gruntu pozyskanego z korytowania ścieżek, placu zabaw, fundamentowania itd., - budowa przepustu na rowie melioracyjnym pod dojściem do placu zabawa, z barierkami i umocnieniem rowu, - budowa bitumicznej ścieżki rowerowej z obrzeżem betonowym, - obniżenie krawężnika i wymodelowanie chodnika przy ul. Gorlickiej w ciągu ścieżki rowerowej, - wymiana zwieńczenia wpustu ulicznego przy ul. Gorlickiej na bezpieczny dla rowerzystów. Prace związane z zielenią: - osłona wskazanych pni drzew na czas robót, - usunięcie krzewu kolidującego z zagospodarowaniem placu zabaw, - sadzenie roślin: łączna liczba krzewów - 48 szt., łączna liczba traw ozdobnych - 87 szt. Prace związane z małą architekturą: - montaż: ławek 7szt., koszy na odpadki 4szt., stojaków na rowery 2szt. Prace związane z oświetleniem: - posadowienie pozostałych fundamentów pod latarnie 5szt, - montaż okablowania dla obwodu nr 3, - montaż urządzeń do okablowania wykonanego w III etapie 5szt., - uruchomienie i próby odbiorcze, - wykonanie dokumentacji powykonawczej. Niniejsza dokumentacja Projektu Wykonawczego zawiera projekt wykonania II etapu inwestycji. 6. Stan aktualny terenu Teren objęty opracowaniem zlokalizowany jest przy ul. Gorlickiej we Wrocławiu. Umowa na wykonanie projektu parku obejmuje działkę nr 93/2 (pow. 0,7976 ha) AM-22 i działkę nr 21 (pow. 0,0762 ha) AM-23, obręb Psie Pole. Działki te należą do gminy Wrocław w zarządzie Zarządu Zieleni Miejskiej (ZZM) i Zarządzie Dróg i Utrzymania Miasta (ZDiUM). Ponadto w trakcie prac projektowych, z powodu konieczności połączenia komunikacyjnego 5

6 powyższych działek z istniejącą infrastrukturą, włączono w obszar opracowania fragmenty działek będące w zarządzie ZDiUM o numerach: 93/1 (AM-22, obręb Psie Pole), 22/1, 19 i 20 (AM-23, obręb Psie Pole). Przedmiotowy teren ma kształt nieregularny, wydłużony w osi północ południe o stosunkowo niewielkiej szerokości, dochodzącej do ok. 36,5m. Teren projektowanego parku położony jest między dwoma ogrodzonymi osiedlami: od zachodu przylega do osiedla przy ul. Miłostowskiej, a od wschodu do budynków przy ul. Gorlickiej nr 54-58e. Północna część terenu przylega od strony wschodniej do ciągu pieszo-rowerowego, biegnącego wzdłuż ogrodzenia Lotniczych Zakładów Naukowych (LZN). Ciąg ten łączy ul. Kiełczowską z ul. Poleską. Południową granicę terenu stanowi ul. Gorlicka. Teren jest w niewielkim stopniu uzbrojony. Przez jego środek z północy na południe przebiega podziemna linia energetyczna średniego napięcia i niemal równolegle do niej, nieco na wschód przebiega gazociąg niskiego ciśnienia Ø 250mm od którego w 3 miejscach: w części północnej na wysokości klatki Miłostowska 6, w części środkowej pomiędzy klatką Miłostowska 9 i 10 oraz w części południowej na wysokości klatki Miłostowska 18, odchodzą przyłącza gazowe Ø 63mm do osiedla przy tej ulicy. Wzdłuż wschodniej granicy przez działkę nr 21 przebiega gazociąg niskiego ciśnienia Ø 150mm. Uzbrojenie terenu uzupełnia kanalizacja deszczowa zlokalizowana na działce nr 21 oraz w centralnej części terenu opracowania. W pobliżu narożnika ogrodzenia LZN stwierdzono brak pokrywy studzienki kanalizacji deszczowej. Wzdłuż zachodniej granicy terenu opracowania zlokalizowany jest rów. Odprowadza on wodę deszczową z osiedla przy ul. Miłostowskiej w kierunku południowym. W chwili obecnej na terenie znajdują się drzewa i krzewy różnego pochodzenia. Większość to samosiewy, ale teren porastają także drzewa i krzewy z planowanych nasadzeń. W centralnej części znajdują się młode drzewa i krzewy posadzone jesienią 2016r. w ramach nasadzeń zastępczych za drzewa usuwane pod budowę chodnika wzdłuż ul. Gorlickiej. Największe zagęszczenie roślinności drzewiastej znajduje się w południowej części terenu w rejonie ul. Gorlickiej. Teren opracowania jest stosunkowo płaski i równomiernie nachylony różnica wysokości terenu wynosi ok. 2m. W części północnej wysokość terenu wynosi 124,7m n.p.m., stopniowo się obniżając w kierunku południowym i w pobliżu ul. Gorlickiej wynosi 122,6m n.p.m. Różnica wysokości pomiędzy chodnikiem przy ul. Gorlickiej a terenem zielonym wynosi ok. 0,7m. Miejscowo powierzchnia terenu jest nierówna z licznymi pozostałościami po usuniętych drzewach i koleinami po ciężkim sprzęcie. Działki, do których przylega projektowany park są ogrodzone, przez co wzdłuż całej zachodniej granicy i niemal na całej długości wschodniej granicy biegną płoty. W części północnej przy ścieżce pieszo-rowerowej znajdują się pozostałości starego, przemysłowego, ogrodzenia w postaci betonowych słupów o wymiarach cm Warunki gruntowe Na terenie inwestycji pod glebą i nasypami zdecydowanie dominują grunty spoiste gliny pylaste i gliny piaszczyste z przewarstwieniami glin. Grunty niespoiste (sypkie) średniozagęszczone piaski średnie tworzą tylko niewielkie soczewki lub wkładki o miąższości 0,2m i tylko w nich występuje woda podziemna infiltracja z cieku w rowie melioracyjnym oraz infiltracja grawitacyjna z wód opadowych (wg: J. Sandecki, maj 2017) Aktualizacja szczegółowej inwentaryzacji zieleni i gospodarka drzewami Aktualizację szczegółowej inwentaryzacji zieleni przedstawia tabela 1. Rozszerzono ją o przeznaczenie poszczególnych drzew i krzewów pod kątem kolizji z projektem i stanu zdrowotnego. 6

7 Tab. 1. Szczegółowe wyniki aktualizacji inwentaryzacji dendrologicznej z przeznaczeniem poszczególnych drzew i krzewów. Nr inw. Gatunek (nazwa polska i łacińska) 1. Klon jawor 2. Jesion wyniosły 3. Klon pospolity 4. Klon pospolity 5. Jesion wyniosły 6. Jesion wyniosły 7. Jesion wyniosły 8. Jesion wyniosły 9. Klon pospolity 10. Jesion wyniosły 11. Klon jawor 12. Lipa drobnolistna 13. Lipa drobnolistna 14. Lipa drobnolistna 15. Lipa drobnolistna 16. Lipa drobnolistna 17. Lipa drobnolistna pnia pnia na 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] 126 7,0 9,0 14,0 - Pień rozwidlony na wys. 90cm. Rozwidlenie "V". Pnie zrośnięte do wys. 170cm. Ślad po wyłamanej gałęzi z próchnicą. Korona asymetryczna. 47, 55, 25 Opis Kolizja z inwestycją Brak kolizji. Przeznaczenie Do pozostawienia. 27 3,0 10,0 - Zaburzenia w rozwoju przewodnika. Ubytki powierzchniowe na pniu 10 3 i 5 2cm. Brak kolizji. Do pozostawienia. 56 5,0 7,0 11,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 42 5,0 11,0 - Pień pochylony 10. Korona jednostronnie rozbudowana. W koronie Brak kolizji. Do pozostawienia. susz 10%. 23 2,0 9,0 - Pień z wielostronną krzywizną w dolnej części. Brak kolizji. Do pozostawienia. 42 4,0 12,0 - Korona jednostronnie rozbudowana. Drzewo zdrowe. Brak kolizji. Do pozostawienia. 51 6,0 15,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 51 6,0 13,0 - Korona jednostronnie rozbudowana. Drzewo zdrowe. Brak kolizji. Do pozostawienia. 5,0 7,0 9,0 - Pień rozwidlony w odziomku i na wys. 60cm. Rozwidlenie "V". Na pniu wypróchnienia. Ubytki powierzchniowe od odziomka 100 5cm. Na pniu listwa martwicy z próchnicą. Brak kolizji. Do pozostawienia. 57 4,0 12,0 - Na wys. 160cm pień rozwidlony. Rozwidlenie "V". Brak kolizji. Do pozostawienia. 37, 37, 5,0 8,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Korona jednostronnie Brak kolizji. Do pozostawienia. 26, 19 rozbudowana. Drzewo zdrowe. 16 1,5 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,5 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,5 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 17 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 7

8 Nr inw. Gatunek (nazwa polska i łacińska) 18. Lipa drobnolistna 19. Lipa drobnolistna 20. Lipa drobnolistna 21. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 22. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 23. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 24. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 25. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 26. Klon pospolity 'Drummondii' 'Drummondii' 27. Klon pospolity 28. Bez czarny Sambucus nigra 29. Klon pospolity 'Faassen's Black' 'Faassen's Black' 30. Jesion wyniosły 31. Klon pospolity 32. Klon pospolity 33. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' 34. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' 35. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' pnia pnia na 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] Opis Kolizja z inwestycją Przeznaczenie 16 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 15 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 15 1,5 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 17 3,0 5,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Drzewo martwe (stan na ) - do wymiany gwarancyjnej. Brak kolizji. Do pozostawienia. 17 4,0 6,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. Drzewo martwe (stan na ) - do wymiany gwarancyjnej. 15 3,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 15 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 17 2,0 5,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 15 2,0 5,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 15 2,0 5,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. - 5,5 5,0 23,7 Stary krzew średn. Pędów do 12cm. Krzew zdrowy. Brak kolizji. Do pozostawienia. 17 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 15 1,5 3,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 1,5 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 1,5 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 1,5 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 1,5 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 15 1,5 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 8

9 Nr inw. Gatunek (nazwa polska i łacińska) 36. Śliwa ałycza Prunus cerasifera 37. Klon jawor 38. Klon pospolity 39. Klon pospolity 40. Klon pospolity 41. Klon jawor 42. Klon jawor 43. Klon jawor 44. Klon jawor 45. Klon jawor 46. Klon jawor 47. Klon jawor 48. Klon jawor 49. Klon jawor 50. Klon pospolity 51. Klon jawor 52. Klon jawor 53. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' pnia pnia na 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] Opis Kolizja z inwestycją Przeznaczenie 27, 17, 17, 15 5,0 3,0 7,0 - Pień rozwidlony w odziomku. Drzewo zdrowe. Brak kolizji. Do pozostawienia. 98 5,0 11,0 - Pień na wys. 150 rozwidlony na 2 nierównorzędne przewodniki. Brak kolizji. Do pozostawienia. Rozwidlenie "V". Drzewo zdrowe. 22 4,0 4,0 - Pień pochylony 20. Drzewo zdrowe. Brak kolizji. Do pozostawienia. 83 6,0 11,0 - Ślady po wyłamanych gałęziach. Drobne rany na pniu. Brak kolizji. Do pozostawienia. 56 4,0 6,0 - Pień na wys. 140 rozwidlony na 2 nierównorzędne przewodniki. Rozwidlenie "V". Pień pochylony 10. Drzewo zdrowe. Brak kolizji. Do pozostawienia. 54, 64, 6,0 4,0 12,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Ubytki Brak kolizji. Do pozostawienia. 20 powierzchniowe na pniach. Ślad po usuniętym przewodniku średn. 12cm. Zarośnięta siatka ogrodzeniowa. Na pniu wypróchnienia. Korona asymetryczna. W koronie ślady cięcia. 56 6,0 4,0 13,0 - W koronie susz 10%. Brak kolizji. Do pozostawienia. 55 5,0 12,0 - Pień pochylony 10. Korona jednostronnie rozbudowana. Drzewo zdrowe. Brak kolizji. Do pozostawienia. 32 4,0 8,0 - Pień pochylony 20. Korona jednostronnie rozbudowana. Drzewo Brak kolizji. Do pozostawienia. zdrowe. 56 5,0 14,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 30 4,0 8,0 - Zaburzenia w rozwoju przewodnika. Pień pochylony 10. Korona jednostronnie rozbudowana. Drzewo zdrowe. Brak kolizji. Do pozostawienia. 26 4,0 6,0 - Pień pochylony Na wys. 2,0m pień rozwidlony. Rozwidlenie Brak kolizji. Do pozostawienia. "U". Drzewo zdrowe. 57, 38 5,0 14,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Na pniu zabliźnione Brak kolizji. Do pozostawienia. rany po kolizji z ogrodzeniem. Korona jednostronnie rozbudowana. 41 4,0 9,0 - W odziomku kolizja z drzewem nr 50. Pień pochylony 10. Korona Brak kolizji. Do pozostawienia. jednostronnie rozbudowana. Drzewo zdrowe. 50 5,0 8,0 - Złamany wierzchołek. Pęd boczny przejął funkcję przewodnika. Korona Brak kolizji. Do pozostawienia. jednostronnie rozbudowana. 64 5,0 11,0 - Na wys. 4,0m pień rozwidlony na 2 nierównorzędne przewodniki. Brak kolizji. Do pozostawienia. Rozwidlenie"V". W koronie susz 10%. 62, 84 7,0 15,0 Pień rozwidlony w odziomku. Rozwidlenie "V". Pień koliduje ze Brak kolizji. Do pozostawienia. słupkiem ogrodzeniowym. Słupek wrośnięty w pień. 15 1,5 3,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 9

10 Nr inw. Gatunek (nazwa polska i łacińska) 54. Jesion wyniosły 55. Klon pospolity 'Drummondii' 'Drummondii' 56. Klon pospolity 57. Klon pospolity 58. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 59. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 60. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 61. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 62. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 63. Śliwa ałycza Prunus cerasifera 64. Róża dzika Rosa canina 65. Śliwa ałycza Prunus cerasifera 66. Śliwa ałycza Prunus cerasifera 67. Śliwa ałycza Prunus cerasifera 68. Śliwa ałycza Prunus cerasifera 69. Śliwa ałycza Prunus cerasifera 70. Róża dzika Rosa canina 71. Śliwa wiśniowa 'Nigra' Prunus cerasifera 'Nigra' pnia pnia na 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] Opis Kolizja z inwestycją Przeznaczenie 17 1,5 3,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 1,5 3,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 1,5 3,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 15 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Drzewo martwe (stan na ) - do wymiany gwarancyjnej. Brak kolizji. Do pozostawienia. 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. Drzewo martwe (stan na ) - do wymiany gwarancyjnej. 16 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 15 2,0 6,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 40, 25 5,0 4,0 Pień rozwidlony w odziomku. Rozwidlenie "V". Drzewo zdrowe. Brak kolizji. Do pozostawienia. - 4,0 5,0 3,5 15,7 Krzew zdrowy. Brak kolizji. Do pozostawienia. 17, 18, 21, 21 5,0 4,5 - Pień rozwidlony w odziomku. Rozwidlenie "V". Drzewo zdrowe. Brak kolizji. Do pozostawienia. 17, 16, 2,0 3,5 - Pień rozwidlony w odziomku. Rozwidlenie "V". Drzewo zdrowe. Brak kolizji. Do pozostawienia. 16, 15 20, 23, 6,0 5,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Na pniu rany i ubytki Brak kolizji. Do pozostawienia. 19, 21, powierzchniowe. 20, 25, 38, 20 30, 26, 5,0 7,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Drzewo zdrowe. Brak kolizji. Do pozostawienia. 24, 23, 30, 23 17, 31 4,0 4,5 - Pień rozwidlony w odziomku. Rozwidlenie "V". Drzewo zdrowe. Brak kolizji. Do pozostawienia. - 3,0 4,0 7,1 Krzew zdrowy. Brak kolizji. Do pozostawienia. 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 10

11 Nr inw. Gatunek (nazwa polska i łacińska) 72. Śliwa wiśniowa 'Nigra' Prunus cerasifera 'Nigra' 73. Śliwa wiśniowa 'Nigra' Prunus cerasifera 'Nigra' 74. Śliwa wiśniowa 'Nigra' Prunus cerasifera 'Nigra' 75. Śliwa wiśniowa 'Nigra' Prunus cerasifera 'Nigra' 76. Jesion wyniosły 77. Klon pospolity 78. Klon pospolity 79. Klon jawor 80. Klon pospolity 81. Klon pospolity 82. Bez czarny Sambucus nigra 83. Klon jawor 84. Klon jawor 85. Klon pospolity 86. Klon pospolity 87. Klon jawor 88. Klon pospolity pnia pnia na 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] Opis Kolizja z inwestycją Przeznaczenie 17 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 15 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 85 6,0 13,0 - Ubytek powierzchniowy na pniu 40 15cm. W koronie susz 10% Brak kolizji. Do pozostawienia. 28 3,0 10,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 29 3,0 9,0 - Ubytek powierzchniowy na pniu od odziomka do wys. 80cm częściowo zabliźniony. Brak kolizji. Do pozostawienia. 42, 40, 5,0 11,0 - Pień rozwidlony w odziomku. Rozwidlenie "U". W odziomku Brak kolizji. Do usunięcia. 34, 22 wyłamany pień. Próchnica w odziomku. W pniu zarośnięta siatka ogrodzeniowa. Wypróchnienia i rany na pniach. Pnie pochylony 60. Drzewo o obniżonej kondycji zdrowotnej. Zalecenia: do usunięcia ze względów sanitarnych. 24 4,0 9,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 23 3,0 8,0 - Pień pochylony 20. Drzewo zdrowe. Brak kolizji. Do pozostawienia. - 3,0 3,5 7,1 Krzew zdrowy. Brak kolizji. Do pozostawienia. 24 3,0 6,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 59, 86 8,0 15,0 - Pień rozwidlony na wys. 20cm. Rozwidlenie "V". Zarośnięta siatka ogrodzeniowa. W koronie susz 10%. Brak kolizji. Do pozostawienia. 46, 54, 6,0 14,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Wyłamane gałęzie. Brak kolizji. Do pozostawienia , 26 7,0 3,0 10,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Wyłamane gałęzie. Brak kolizji. Do pozostawienia ,0 16,0 - Na pniu ubytek powierzchniowy cm. Ślady po wyłamanych gałęziach. Na wys. 2,5m pień rozwidlony na 2 nierównorzędne przewodniki. Rozwidlenie "V". Pień pochylony ,0 12,0 - Zaburzenia w rozwoju przewodnika. Ubytek powierzchniowy cm. Kolizja z drzewem nr 87. Zalecenia: do usunięcia ze względów sanitarnych. Brak kolizji. Brak kolizji. Do pozostawienia. Do usunięcia. 11

12 Nr inw. Gatunek (nazwa polska i łacińska) 89. Klon jawor 90. Bez czarny Sambucus nigra 91. Klon jawor 92. Klon jawor 93. Jesion wyniosły 94. Jesion wyniosły 95. Jesion wyniosły 96. Jesion wyniosły 97. Klon pospolity 'Faassen's Black' 'Faassen's Black' 98. Jesion wyniosły 99. Jesion wyniosły 100. Klon pospolity 101. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 102. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 103. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 104. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 105. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 106. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 107. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' pnia pnia na 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] 25 4,0 2,0 4,0 - Rozległa próchnica na pniu, ubytek 50% pnia. Ryzyko złamania. Pień pochylony 60. Połamane gałęzie. Zalecenia: do usunięcia ze względów sanitarnych. Opis Kolizja z inwestycją Brak kolizji. Przeznaczenie Do usunięcia. - 3,0 6,0 7,1 W koronie susz 80%. Krzew zamierający. Brak kolizji. Do usunięcia. Zalecenia: do usunięcia ze względów sanitarnych. 71 7,0 15,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 76 6,0 10,0 - Pień pochylony 10. Połamane gałęzie. Korona asymetryczna. Brak kolizji. Do pozostawienia. 22, 15 2,0 8,0 - Pień rozwidlony w odziomku. Drzewo zdrowe. Brak kolizji. Do pozostawienia. 23 2,0 7,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 27 3,0 7,0 - Pień pochylony 10. Drzewo zdrowe. Brak kolizji. Do pozostawienia. 40, 34 4,0 8,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Drzewo zdrowe. Brak kolizji. Do pozostawienia. 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 34 3,0 5,0 - Na wys. 2,0m pień rozwidlony na 2 przewodniki. Rozwidlenie "V". Brak kolizji. Do pozostawienia. 51 4,0 7,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 73 8,0 8,0 - Na wys. 150cm pień rozwidlony na 2 równorzędne przewodniki. Brak kolizji. Do pozostawienia. Rozwidlenie "U". Drzewo wyrasta w rowie. 16 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 14 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 15 2,0 6,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Drzewo martwe (stan na ) - do wymiany gwarancyjnej. Kolizja z inwestycją. 16 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Kolizja z inwestycją. 17 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Kolizja z inwestycją. 16 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Kolizja z inwestycją. 15 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Kolizja z Drzewo martwe (stan na ) - do wymiany gwarancyjnej. inwestycją. Do przesadzenia. Do przesadzenia. Do przesadzenia. Do przesadzenia. Do przesadzenia. 12

13 Nr inw. Gatunek (nazwa polska i łacińska) 108. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 109. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 110. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 111. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 112. Brzoza pożyteczna 'Doorenbos' Betula utilis 'Doorenbos' 113. Jesion wyniosły 114. Śliwa ałycza Prunus cerasifera 115. Śliwa ałycza Prunus cerasifera 116. Dąb szypułkowy Quercus robur 117. Klon pospolity 'Drummondii' 'Drummondii' 118. Topola czarna Populus nigra 119. Topola czarna Populus nigra 120. Klon pospolity 121. Klon pospolity 122. Klon pospolity 123. Lipa drobnolistna 124. Klon pospolity pnia pnia na 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] Opis Kolizja z inwestycją Przeznaczenie 15 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Kolizja z inwestycją. Do przesadzenia. 15 1,5 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Kolizja z Do przesadzenia. inwestycją. 15 1,5 6,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Kolizja z Do przesadzenia. inwestycją. 15 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 14 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 53 4,0 7,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. - 3,0 3,5 7,1 Krzew zdrowy. Kolizja z Do usunięcia. inwestycją. - 3,0 5,0 7,1 Krzew zdrowy. Brak kolizji. Do pozostawienia. 38, 59, 8,0 16,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Na pniu ubytki Brak kolizji. Do pozostawienia. 144 powierzchniowe. Ślady po usuniętych gałęziach. W koronie susz 10%. 16 1,5 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 32 3,0 9,0 - Pień pochylony 20. Brak kolizji. Do pozostawienia. 34 3,0 9,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 82, 76 8,0 6,0 11,0 - Pień rozwidlony na wys. 50cm. Rozwidlenie "V". Odsłonięty system korzeniowy. Na pniu listwa martwicy. Na pniu ubytek powierzchniowy 10 5cm. Pień koliduje z ogrodzeniem. Pień pochylony 10. Połamane gałęzie. Brak kolizji. Do pozostawienia ,0 8,0 - Na pniu wypróchnienia. Korona jednostronnie rozbudowana. Brak kolizji. Do usunięcia. Zalecenia; do usunięcia ze względów sanitarnych. 60, 49 8,0 6,0 10,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Pień pochylony 10. Brak kolizji. Do pozostawienia. W koronie połamane gałęzie. 59 6,0 9,0 - Kolizja z ogrodzeniem. Wyłamane gałęzie. Brak kolizji. Do pozostawienia ,0 7,0 - Drzewo koliduje z ogrodzeniem. Zarośnięty drut. Pień pochylony 20. Drzewo o obniżonej kondycji zdrowotnej. Zalecenia: do usunięcia ze względów sanitarnych. Brak kolizji. Do usunięcia. 13

14 Nr inw. Gatunek (nazwa polska i łacińska) 128. Klon pospolity Wiśnia wonna Prunus mahaleb Klon jawor Jesion wyniosły Dąb szypułkowy Quercus robur 129. Dąb szypułkowy Quercus robur 130. Topola kanadyjska Populus canadensis 131. Lipa drobnolistna 132. Lipa drobnolistna 133. Lipa drobnolistna 134. Robinia akacjowa Robinia pseudoacacia 137. Bez czarny Sambucus nigra Głóg jednoszyjkowy Crataegus monogyna Wiśnia wonna Prunus mahaleb 143. Jesion wyniosły pnia pnia na 5cm Średnica korony - 1,5 8,5 11,0 Wysokość Pow. krzewów [m 2 ] Opis Kolizja z inwestycją Przeznaczenie 7,0 - Grupa młodych drzew. Obwody pni drzew do 25cm. Brak kolizji. Do pozostawienia. 29 3,0 5,0 - Drzewo zdrowe. Zalecenia: usunąć samosiewy w obrębie drzewa i usunąć konar topoli nr 125 rosnący nad drzewem. Brak kolizji. Do pozostawienia ,0 19,0 - Ślady po usuniętych konarach. W koronie liczne stanowiska jemioły Brak kolizji. Do pozostawienia. (typ A). Korona jednostronnie rozbudowana. Drzewo z decyzją na wycinkę zgodnie z pismem Marszałka Województwa Dolnośląskiego o numerze DOW-S.VII MKo. 16 2,0 3,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia ,0 8,0 - Ubytek powierzchniowy 50 20cm. Połamane gałęzie. Korona asymetryczna. W koronie liczne stanowiska jemioły (typ B). Drzewo o obniżonej kondycji zdrowotnej. Zalecenia: do usunięcia ze względów sanitarnych. Brak kolizji. Do usunięcia. - 1,0 2,0 4,0 16,9 Grupa krzewów. Brak kolizji. Do pozostawienia. 11,0 37 4,0 8,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 14

15 Nr inw. Gatunek (nazwa polska i łacińska) 147. Bez czarny Sambucus nigra Głóg jednoszyjkowy Crataegus monogyna Wiśnia wonna Prunus mahaleb 150. Jesion wyniosły 155. Jesion wyniosły 156. Jesion wyniosły 157. Jesion wyniosły 158. Jesion wyniosły 159. Jesion wyniosły 160. Klon pospolity 161. Klon pospolity 162. Klon pospolity 163. Lipa drobnolistna 164. Lipa drobnolistna 165. Lipa drobnolistna 166. Jesion wyniosły 167. Jesion wyniosły 168. Jesion wyniosły 169. Jesion wyniosły 170. Klon pospolity pnia pnia na 5cm Średnica korony - 2,0 10, 0 Wysokość Pow. krzewów [m 2 ] Opis Kolizja z inwestycją Przeznaczenie 3,5 16,8 Grupa krzewów. Brak kolizji. Do pozostawienia. 29 4,0 7,0 - Pień z wielostronną krzywizną. Drzewo zdrowe. Brak kolizji. Do pozostawienia. 31 3,0 5,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 29 4,0 8,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 44 3,0 9,0 - Ślady cięcia na pniu. Widoczne uszkodzenia mechaniczne. Brak kolizji. Do pozostawienia. 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 1,5 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 1,5 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 1,5 5,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 3,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 3,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 3,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 15

16 Nr inw. Gatunek (nazwa polska i łacińska) 171. Klon pospolity 172. Klon pospolity 173. Klon pospolity 174. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' 175. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' 176. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' 177. Klon czerwony 'Red Sunset' Acer rubrum 'Red Sunset' 178. Klon czerwony 'Red Sunset' Acer rubrum 'Red Sunset' 179. Klon pospolity 'Drummondii' 'Drummondii' 180. Klon pospolity 181. Forsycja pośrednia Forsythia intermedia 182. Czereśnia ptasia Prunus avium 183. Śliwa wiśniowa 'Nigra' Prunus cerasifera 'Nigra' 184. Śliwa wiśniowa 'Nigra' Prunus cerasifera 'Nigra' 185. Klon pospolity 'Drummondii' 'Drummondii' 186. Klon pospolity 'Drummondii' 'Drummondii' 187. Klon pospolity 188. Klon pospolity pnia pnia na 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] Opis Kolizja z inwestycją Przeznaczenie 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 17 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 17 2,0 5,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 1,5 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Drzewo zdrowe. Brak kolizji. Do pozostawienia. 16 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Zaschnięty Kolizja z Do przesadzenia. wierzchołek. inwestycją. 16 1,5 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 1,5 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. - 0,3 25,2 Grupa krzewów. Nasadzenia z jesieni 2016r. 23 szt. Brak kolizji. Do pozostawienia. 20, 19 4,0 5,0 Pień rozwidlony w odziomku. Na pniu ubytek powierzchniowy średn. Brak kolizji. Do pozostawienia. 5cm. Drzewo owocowe. 16 2,0 3,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 3,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 6,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 5,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 5,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 5,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16

17 Nr inw. Gatunek (nazwa polska i łacińska) 189. Klon pospolity 'Drummondii' 'Drummondii' 190. Klon pospolity 191. Śliwa wiśniowa 'Nigra' Prunus cerasifera 'Nigra' 192. Śliwa wiśniowa 'Nigra' Prunus cerasifera 'Nigra' 193. Śliwa wiśniowa 'Nigra' Prunus cerasifera 'Nigra' 194. Jesion wyniosły 195. Czereśnia ptasia Prunus avium 196. Jesion wyniosły 197. Klon polny 'Elsrijk' Acer campestre 'Elsrijk' 198. Klon polny 'Elsrijk' Acer campestre 'Elsrijk' 199. Klon polny 'Elsrijk' Acer campestre 'Elsrijk' 200. Klon polny 'Elsrijk' Acer campestre 'Elsrijk' 201. Klon polny 'Elsrijk' Acer campestre 'Elsrijk' 202. Klon polny 'Elsrijk' Acer campestre 'Elsrijk' 203. Klon polny 'Elsrijk' Acer campestre 'Elsrijk' 204. Klon polny 'Elsrijk' Acer campestre 'Elsrijk' 205. Klon polny 'Elsrijk' Acer campestre 'Elsrijk' 206. Klon polny 'Elsrijk' Acer campestre 'Elsrijk' 207. Klon pospolity pnia pnia na 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] Opis Kolizja z inwestycją Przeznaczenie 16 2,0 6,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 26, 22 3,0 6,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Na pniu ubytki Brak kolizji. Do pozostawienia. powierzchniowe. 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 15 2,0 3,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 47 3,0 8,0 - Złamany wierzchołek. Na wys. 5,0m pień rozwidlony na 2 przewodniki. Rozwidlenie "U". W koronie susz 30%. Drzewo o obniżonej kondycji zdrowotnej. Brak kolizji. Do pozostawienia. 21, 21 3,0 5,0 - Pień rozwidlony w odziomku. Pień pochylony 20. Drzewo owocowe. Brak kolizji. Do pozostawienia. 57 4,0 7,0 - Na wys. 3,0m pień rozwidlony na 2 nierównorzędne przewodniki. Rozwidlenie "U" połamane gałęzie, zaschnięty wierzchołek. W koronie susz 20%. Drzewo o obniżonej kondycji zdrowotnej. Brak kolizji. Do pozostawienia. 17 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. Drzewo martwe (stan na ) - do wymiany gwarancyjnej. 17 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 17 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 25 1,5 7,0 - Na pniu uszkodzenia mechaniczne i ubytki powierzchniowe. W koronie jemioła (typ A). Brak kolizji. Do pozostawienia. 17

18 Nr inw. Gatunek (nazwa polska i łacińska) 208. Lipa drobnolistna 209. Czereśnia ptasia Prunus avium 210. Jesion wyniosły 211. Jesion wyniosły 212. Grab pospolity Carpinus betulus Lipa drobnolistna Głóg jednoszyjkowy Crataegus monogyna 213. Klon pospolity 'Faassen's Black' 'Faassen's Black' 214. Grab pospolity Carpinus betulus 215. Lipa drobnolistna 216. Grab pospolity Carpinus betulus 217. Klon pospolity 218. Grab pospolity Carpinus betulus 219. Grab pospolity Carpinus betulus 220. Forsycja pośrednia Forsythia intermedia 221. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' 222. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' 223. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' pnia pnia na 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] Opis Kolizja z inwestycją Przeznaczenie 56 6,0 8,0 - Na pniu i w koronie ślady cięcia. Brak kolizji. Do pozostawienia. 33 4,0 6,0 - Na pniu uszkodzenia mechaniczne. Drzewo owocowe. Brak kolizji. Do pozostawienia. 22 2,0 7,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 37 3,0 9,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. - 7,0 Grupa młodych drzew. Głóg jednoszyjkowy - 4szt. O obw. do 25cm Grab pospolity: 17szt. O obw. do 20cm Lipa drobnolistna: 2szt. O obw. do 20cm Brak kolizji. Do pozostawienia. 17 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 32 3,0 7,0 - Pień z wielostronną krzywizną. Korona asymetryczna Brak kolizji. Do pozostawienia. 26 3,0 7,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 26 3,0 10,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 35 3,0 8,0 - Na pniu drobne ubytki powierzchniowe. Brak kolizji. Do pozostawienia. - 6,0 Grupa młodych drzew. Do usunięcia w ramach czyszczenia podszytu. Kolizja z inwestycją ,0 6,0 - Pień pochylony 10. Drzewo zdrowe. Kolizja z inwestycją. - 0,3 25,6 Grupa krzewów. Nasadzenia z jesieni 2016r. 24 szt. 23 Krzewy martwe Brak kolizji. (stan na ) - do wymiany gwarancyjnej. 14 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Kolizja z inwestycją. Czyszczenie podszytu. Do przesadzenia. Do pozostawienia. Do przesadzenia. 15 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 15 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 18

19 Nr inw. Gatunek (nazwa polska i łacińska) 224. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' 225. Klon czerwony 'Red Sunset' Acer rubrum 'Red Sunset' 226. Klon czerwony 'Red Sunset' Acer rubrum 'Red Sunset' 227. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' 228. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' 229. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' 230. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' 231. Klon czerwony 'Red Sunset' Acer rubrum 'Red Sunset' 232. Klon czerwony 'Red Sunset' Acer rubrum 'Red Sunset' 233. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' 234. Grusza drobnoowockowa 'Chanticleer' Pyrus calleryana 'Chanticleer' 235. Dąb szypułkowy Quercus robur 236. Dąb szypułkowy Quercus robur 237. Klon pospolity 'Faassen's Black' 'Faassen's Black' 238. Klon pospolity 'Faassen's Black' 'Faassen's Black' pnia pnia na 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] Opis Kolizja z inwestycją Przeznaczenie 16 2,0 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 20 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 1,5 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 1,5 5,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 1,5 5,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 1,5 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 17 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 17 2,0 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 15 1,5 5,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 15 1,5 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 80 6,0 8,0 - W koronie ślady cięcia. Drzewo zdrowe. Brak kolizji. Do pozostawienia. 34 4,0 6,0 - W odziomku usunięty pień średn. 15cm. Brak kolizji. Do pozostawienia. 17 1,5 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 1,5 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 19

20 Nr inw. Gatunek (nazwa polska i łacińska) 239. Śliwa ałycza Prunus cerasifera 240. Orzech włoski Juglans regia 241. Dąb szypułkowy Quercus robur 242. Dereń biały 'Sibirica' Cornus alba 'Sibirica' 243. Lipa drobnolistna 244. Lipa drobnolistna 245. Lipa drobnolistna 246. Lipa drobnolistna 247. Lipa drobnolistna 248. Lipa drobnolistna 249. Lipa drobnolistna 250. Lipa drobnolistna 251. Lipa drobnolistna 252. Lipa drobnolistna 253. Lipa drobnolistna 254. Lipa drobnolistna 255. Klon jawor 256. Śliwa ałycza Prunus cerasifera 257. Dąb szypułkowy Quercus robur 258. Klon pospolity pnia pnia na 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] Opis Kolizja z inwestycją Przeznaczenie - 4,0 5,0 12,6 Krzew zdrowy. Brak kolizji. Do pozostawienia. 28, 26 4,0 5,0 Pień rozwidlony w odziomku. Rozwidlenie "V". Drzewo owocowe. Brak kolizji. Do pozostawienia. 14 2,0 3,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. - 0,5 25,0 Grupa krzewów. Nasadzenia z jesieni 2016r. 19 szt. Kolizja z Do przesadzenia. inwestycją. 16 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 17 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 15 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Kolizja z Do przesadzenia. inwestycją. 16 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 16 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 43 6,0 8,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 18, 26, 5,0 7,0 Pień rozwidlony w odziomku. Rozwidlenie "V". Drzewo zdrowe. Brak kolizji. Do pozostawienia ,0 11,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 17 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 20

21 Nr inw. Gatunek (nazwa polska i łacińska) 259. Klon pospolity 260. Dąb szypułkowy Quercus robur 261. Żylistek szorstki 'Candidissima' Deutzia scabra 'Candidissima' 262. Czeremcha amerykańska Prunus serotina 263. Dąb szypułkowy Quercus robur 264. Lilak pospolity Syringa vulgaris Głóg jednoszyjkowy Crataegus monogyna 265. Jesion wyniosły 266. Dereń biały 'Sibirica' Cornus alba 'Sibirica' 267. Jeżyna Rubus sp. Głóg jednoszyjkowy Crataegus monogyna Róża dzika Rosa canina 268. Klon jawor 269. Klon jawor 270. Klon jawor 271. Głóg jednoszyjkowy Crataegus monogyna 272. Topola osika Populus tremula pnia pnia na 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] Opis Kolizja z inwestycją Przeznaczenie 17 2,0 4,5 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Brak kolizji. Do pozostawienia. 35 5,0 6,5 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. - 0,3 35,8 Grupa krzewów. Nasadzenia z jesieni 2016r. 32 szt. Brak kolizji. Do pozostawienia. 11, 12, 4,0 4,0 - Pień rozwidlony w odziomku. Na pniu ubytek powierzchniowy Brak kolizji. Do pozostawienia. 13, cm ,0 13,0 - Ślady po usuniętych gałęziach. Drzewo zdrowe. Brak kolizji. Do pozostawienia. - 5,0 4,0 45,2 Grupa 3 krzewów. Krzewy zdrowe. Lilak 2szt. Głóg 1szt. Brak kolizji. Do pozostawienia. 76 5,0 10,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. - 0,5 29,8 Grupa krzewów. Nasadzenia z jesieni 2016r. 34 szt. Brak kolizji. Do pozostawienia. - 3,0 112,6 Grupa krzewów. Poprzerastana samosiewami grabów i klonów jaworów. Brak kolizji. Do pozostawienia. 29, 20 4,0 2,0 7,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Drzewo zdrowe. Brak kolizji. Do pozostawienia. 22 2,0 7,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 92 9,0 14,0 - Na wys. 5,0m pień rozwidlony na 2 nierównorzędne przewodniki. Rozwidlenie "V".Drzewo zdrowe. Brak kolizji. Do pozostawienia. 22, 16, 5,0 7,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Drzewo zdrowe. Brak kolizji. Do pozostawienia. 27, 19, ,0 10,0 - Pień pochylony 10. Drzewo zdrowe. Brak kolizji. Do pozostawienia. 21

22 Nr inw. Gatunek (nazwa polska i łacińska) 273. Róża dzika Rosa canina Wierzba iwa Salix caprea Wiśnia wonna Prunus mahaleb 274. Brzoza brodawkowata Betula pendula 275. Dąb czerwony Quercus rubra 276. Grab pospolity Carpinus betulus 277. Dereń biały Cornus alba Róża dzika Rosa canina Jabłoń domowa Malus domestica Głóg jednoszyjkowy Crataegus monogyna 278. Klon pospolity 279. Jesion wyniosły 280. Klon jawor 281. Grab pospolity Carpinus betulus 282. Klon pospolity 283. Klon jawor 284. Klon jawor 285. Klon jawor 286. Jesion wyniosły 287. Klon jawor pnia pnia na 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] - 5,0 58,6 Grupa krzewów. Krzewy zdrowe. Róża dzika - 5szt. Róża dzika - 5szt. Wiśnia wonna - 1szt. Opis Kolizja z inwestycją Brak kolizji. Przeznaczenie Do pozostawienia. 28 4,0 7,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 30 4,0 6,0 - Na pniu drobne ubytki powierzchniowe. Brak kolizji. Do pozostawienia. 35 6,0 7,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. - 3,5 123,6 Grupa krzewów. Krzewy zdrowe. Róża dzika - 4szt. Jabłoń domowa - 3szt. Dereń biały - 1szt. Głóg jednoszyjkowy: 3szt. Brak kolizji. Do pozostawienia. 34, 28 4,0 8,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". W koronie jemioła (typ A). Brak kolizji. Do pozostawienia. 77 6,0 7,0 - Na pniu ślady po usuniętych gałęziach. Ubytek powierzchniowy Brak kolizji. Do pozostawienia. 20 3cm. 28 4,0 10,0 Korona jednostronnie rozbudowana. Drzewo zdrowe. Brak kolizji. Do pozostawienia. 58 6,0 13,0 - W szyi korzeniowej zrośnięty z drzewem nr 281. Brak kolizji. Do pozostawienia. 44 3,0 11,0 - W szyi korzeniowej zrośnięty z drzewem nr 280. Brak kolizji. Do pozostawienia. 23 4,0 8,0 - Pień pochylony 10. Drzewo zdrowe. Brak kolizji. Do pozostawienia. 38 4,0 9,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 37 4,0 9,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 29, 19 3,0 8,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Drzewo zdrowe. Brak kolizji. Do pozostawienia. 64, 69, 58 7,0 13,0 - Pień rozwidlony w odziomku i na wys. 60cm. Rozwidlenie "V". Pień pochylony 10. Drzewo zdrowe. Brak kolizji. Do pozostawienia. 22

23 Nr inw. Gatunek (nazwa polska i łacińska) 288. Lipa drobnolistna 289. Brzoza brodawkowata Betula pendula 290. Lipa drobnolistna 291. Lipa drobnolistna 292. Lipa drobnolistna 293. Klon pospolity 294. Lipa drobnolistna 295. Dąb szypułkowy Quercus robur 296. Lipa drobnolistna 297. Klon pospolity 298. Grab pospolity Carpinus betulus 299. Klon jawor 300. Lipa drobnolistna 301. Lipa drobnolistna 302. Klon pospolity 304. Grab pospolity Carpinus betulus 305. Lipa drobnolistna 306. Grab pospolity Carpinus betulus 307. Wierzba iwa Salix caprea 308. Lipa drobnolistna pnia pnia na 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] Opis Kolizja z inwestycją Przeznaczenie 42 6,0 8,0 - Ślady po wyłamanych gałęziach. Brak kolizji. Do pozostawienia. 26 3,0 8,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 36 4,0 7,0 - Ślady po usuniętych gałęziach. Na pniu drobne ubytki powierzchniowe. Brak kolizji. Do pozostawienia. 33 4,0 8,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 29 3,0 8,0 - Korona jednostronnie rozbudowana. Drzewo zdrowe. Brak kolizji. Do pozostawienia. 34 5,0 10,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 60 6,0 11,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 89 8,0 15,0 - Ślady po usuniętych gałęziach. W koronie susz 20%. Brak kolizji. Do pozostawienia. 45 6,0 9,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 33 4,0 10,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 26 3,0 9,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 34 4,0 10,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 27, 42 6,0 9,0 - Pień rozwidlony na wys. 80cm. Rozwidlenie "V". Korona jednostronnie Brak kolizji. Do pozostawienia. rozbudowana. Drzewo zdrowe. 29 5,0 10,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 31 3,0 11,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 29 5,0 11,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 41 6,0 11,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 42 7,0 13,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 25, 14 5,0 9,0 - Pień rozwidlony na wys. 60cm. Rozwidlenie "V". Drzewo zdrowe. Brak kolizji. Do pozostawienia ,0 9,0 - Drzewo zdrowe. Kolizja z inwestycją. Do przesadzenia. 23

24 Nr inw. Gatunek (nazwa polska i łacińska) 309. Lipa drobnolistna 310. Klon jawor 311. Klon pospolity 312. Lipa drobnolistna 313. Jesion wyniosły 314. Klon pospolity 315. Klon pospolity 316. Klon pospolity 317. Jabłoń domowa Malus domestica Lipa drobnolistna Klon pospolity Klon jawor Grab pospolity Carpinus betulus Brzoza brodawkowata Betula pendula 318. Klon pospolity 319. Lipa drobnolistna 320. Klon pospolity 321. Klon jawor 322. Klon pospolity pnia pnia na 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] Opis Kolizja z inwestycją Przeznaczenie ,0 8,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 135, 43 8,0 15,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Pnie zrośnięte do wys. Brak kolizji. Do pozostawienia. 160cm Drzewo zdrowe. 27 2,0 9,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 25 3,0 7,0 - Korona jednostronnie rozbudowana. Drzewo zdrowe. Brak kolizji. Do pozostawienia. 45 5,0 13,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia ,0 9,0 - Drzewo zdrowe. Kolizja z inwestycją ,5 7,0 - W odziomku wyłamany pień średn. 3cm. Na pniu ubytek 10 2cm. Kolizja z inwestycją. Do przesadzenia. Do przesadzenia na teren zieleńca przy ul. Sycowskiej. 58, 39 6,0 14,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Drzewo zdrowe. Brak kolizji. Do pozostawienia. - 11,0 Grupa młodych drzew. Drzewa zdrowe. Brak kolizji. Do pozostawienia. 67 8,0 15,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 42, 35 6,0 12,0 - Pień rozwidlony na wys. 40cm. Rozwidlenie "V". Drzewo zdrowe. Brak kolizji. Do pozostawienia. 41 5,0 9,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 30 2,0 9,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 34, 31 4,0 9,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Drzewo zdrowe. Brak kolizji. Do pozostawienia. 24

25 Nr inw. Gatunek (nazwa polska i łacińska) 323. Klon pospolity 324. Klon pospolity 325. Klon pospolity 326. Klon pospolity 326a Klon pospolity 327. Klon jawor 327a Klon pospolity 327b Klon pospolity 328. Jesion wyniosły 329. Jesion wyniosły 330. Lipa drobnolistna 331. Klon pospolity 332. Brzoza brodawkowata Betula pendula 333. Jesion wyniosły 334. Robinia akacjowa Robinia pseudoacacia 335. Klon pospolity 336. Klon pospolity pnia pnia na 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] Opis Kolizja z inwestycją Przeznaczenie 30, 17 4,0 6,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Drzewo zdrowe. Brak kolizji. Do pozostawienia. 24 4,0 7,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 32, 25 46, 38 3,0 9,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Drzewo zdrowe. Kolizja z inwestycją ,0 9,0 - Drzewo zdrowe. Kolizja z inwestycją ,5 8,0 - Drzewo zdrowe. Kolizja z inwestycją ,0 11,0 - Drzewo zdrowe. Kolizja z inwestycją ,0 11,0 - Drzewo wyrasta w szyi korzeniowej drzewa nr 327. Drzewo zdrowe. Kolizja z inwestycją ,0 9,0 - Drzewo zdrowe. Kolizja z inwestycją. Do przesadzenia na teren zieleńca przy ul. Sycowskiej. Do przesadzenia. Do przesadzenia na teren zieleńca przy ul. Sycowskiej. Do przesadzenia na teren zieleńca przy ul. Sycowskiej. Do przesadzenia na teren zieleńca przy ul. Sycowskiej. Do przesadzenia na teren zieleńca przy ul. Sycowskiej. 27 3,0 11,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 25 3,0 8,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 34 4,0 9,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 25 3,0 11,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 67 5,0 9,0 - Drzewo martwe. Brak kolizji. Do usunięcia. Zalecenia: do usunięcia ze względów sanitarnych. 28 1,5 10,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 58 6,0 14,0 - Ubytki powierzchniowe na pniu. Ślady po usuniętych gałęziach. Brak kolizji. Do pozostawienia. 27 4,0 9,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 40 6,0 15,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 25

26 Nr inw. Gatunek (nazwa polska i łacińska) 337. Grab pospolity Carpinus betulus 339. Brzoza brodawkowata Betula pendula 341. Wierzba iwa Salix caprea 342. Grab pospolity Carpinus betulus 343. Robinia akacjowa Robinia pseudoacacia 344. Grab pospolity Carpinus betulus 345. Lipa drobnolistna 346. Dąb szypułkowy Quercus robur 347. Robinia akacjowa Robinia pseudoacacia 348. Lipa drobnolistna 349. Klon pospolity 350. Klon pospolity 351. Klon pospolity 352. Klon pospolity 353. Klon pospolity 354. Lipa drobnolistna 355. Lipa drobnolistna pnia pnia na 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] Opis Kolizja z inwestycją Przeznaczenie 28 4,0 9,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 78 6,0 16,0 - Pień pochylony 20. Na wys. 7,0m pień rozwidlony na 2 nierównorzędne przewodniki. Rozwidlenie "V". W koronie susz 40%. Drzewo o obniżonej kondycji zdrowotnej. Brak kolizji. Do pozostawienia ,0 12,0 - Na wys. 160cm pień rozwidlony na 3 nierównorzędne przewodniki. Brak kolizji. Do pozostawienia. Rozwidlenie "V". W koronie susz 40%. Drzewo o obniżonej kondycji zdrowotnej. 27, 24 4,0 9,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Na pniu drobne ubytki. Brak kolizji. Do pozostawienia. 81, 35, ,0 15,0 - W koronie susz 40%. Drzewo o obniżonej kondycji zdrowotnej. Brak kolizji. Do usunięcia. Zalecenia: do usunięcia ze względów sanitarnych. 26 2,0 9,0 - Pień pochylony 30. Brak kolizji. Do pozostawienia. 29 3,0 8,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 39 5,0 13,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 7,0 14,0 - Pień rozwidlony w odziomku i na wys. 90cm. Rozwidlenie "V". Na wys. 2,0m pień rozwidlony na 2 nierównorzędne przewodniki. Rozwidlenie "V". Ryzyko rozłamania. W koronie susz 30%. Zalecenia: do usunięcia ze względów sanitarnych i bezpieczeństwa. 38 3,0 7,0 - Pień pochylony 20. Zaschnięty wierzchołek. W koronie susz 30%. Drzewo o obniżonej kondycji zdrowotnej. Zalecenia: do usunięcia Brak kolizji. Brak kolizji. Do usunięcia. Do usunięcia. 26 4,0 8,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 34 5,0 13,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 36 4,0 12,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 28 3,0 13,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 33 4,0 13,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 33 3,0 9,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 39, 15 4,0 11,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Brak kolizji. Do pozostawienia. 26

27 Nr inw. Gatunek (nazwa polska i łacińska) 356. Lipa drobnolistna Klon pospolity Klon jawor Grab pospolity Carpinus betulus Dab szypułkowy Quercus robur 357. Klon pospolity 358. Klon pospolity 359. Klon pospolity 360. Klon pospolity 361. Dąb szypułkowy Quercus robur 362. Jesion wyniosły 363. Klon pospolity 364. Grab pospolity Carpinus betulus 365. Jesion wyniosły 366. Klon pospolity 'Faassen's Black' 'Faassen's Black' 367. Robinia akacjowa Robinia pseudoacacia 368. Topola czarna Populus nigra 369. Klon pospolity pnia pnia na 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] Opis Kolizja z inwestycją Przeznaczenie - 11,0 Grupa młodych drzew. Drzewa zdrowe. Brak kolizji. Do pozostawienia. 33 4,0 7,0 - Na pniu uszkodzenia mechaniczne. W koronie jemioła (typ A). Brak kolizji. Do pozostawienia. 63, 88 7,0 9,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". W pniu zarośnięty drut. Odwarstwienia kory na pniu. Na pniu ubytek powierzchniowy cm. Wyłamany wierzchołek. W koronie jemioła (typ A). Drzewo o obniżonej kondycji zdrowotnej. Brak kolizji. Do pozostawienia. 62 5,0 11,0 - Pień średn. 14cm złamany na wys. 120cm. Na pniu ubytki Brak kolizji. Do pozostawienia. powierzchniowe. Ślady po usuniętych gałęziach. 63, 135 9,0 7,0 14,0 - Pień rozwidlony w odziomku. Rozwidlenie "V". Ślady po wyłamanych Brak kolizji. Do pozostawienia. gałęziach ,0 3,0 - Drzewo zdrowe. Kolizja z Do przesadzenia. inwestycją ,0 9,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 30 4,0 9,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 27 5,0 2,0 9,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 28 1,5 8,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 16 1,5 4,0 - Nasadzenia z jesieni 2016r. Materiał szkółkarski 16 18cm. Drzewo martwe (stan na ) - do wymiany gwarancyjnej. Kolizja z inwestycją. Do przesadzenia. 67 5,0 11,0 - Na wys. 120cm usunięty przewodnik. Brak kolizji. Do pozostawienia. 70 6,0 16,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 33 4,0 10,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 27

28 Nr inw. Gatunek (nazwa polska i łacińska) 370. Klon pospolity 371. Lipa drobnolistna 372. Lipa drobnolistna 373. Lipa drobnolistna 374. Robinia akacjowa Robinia pseudoacacia 375. Lipa drobnolistna 376. Lipa drobnolistna Klon pospolity Grab pospolity Carpinus betulus Wierzba iwa Salix caprea pnia pnia na 5cm Średnica korony Wysokość Pow. krzewów [m 2 ] Opis Kolizja z inwestycją Przeznaczenie 28 4,0 9,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 31 4,0 9,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 48 6,0 11,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 28 5,0 8,0 - Drzewo zdrowe. Brak kolizji. Do pozostawienia. 72 6,0 13,0 - W koronie jemioła (typ A). Brak kolizji. Do pozostawienia. 32 4,0 9,0 - Na wys. 3,0m pień rozwidlony na 2 nierównorzędne przewodniki. Rozwidlenie "U". Drzewo zdrowe. 9,0 Grupa młodych drzew. Drzewa zdrowe. Lipa drobnolistna - 5szt Klon pospolity - 2szt Grab pospolity - 1szt Wierzba iwa - 1szt Brak kolizji. Brak kolizji. Do pozostawienia. Do pozostawienia. 28

29 W I etapie inwestycji do przesadzenia wyznaczono drzewa i krzewy o nr inw.: 103, 104, 105, 106, 107, 108, 109, 110, 177, 221, 242, 247 i 366. Obwody pni tych drzew na wysokości 5cm nie przekraczają 50cm, a powierzchnia krzewów nie przekracza 25m 2. W związku z tym ich przesadzenie zgodnie z ustawą o ochronie przyrody nie wymaga uzyskania zezwolenia. Względem pierwotnej inwentaryzacji, dodano drzewa o nr inw.: 326a, 327a i 327b, które kolidują z inwestycją. Istotną zmianą względem projektu I etapu jest unikanie wycinania drzew. W związku z tym, w II etapie inwestycji do przesadzenia wyznaczono drzewa (wskazane w I etapie do wycinki) o nr inw.: 219, 308, 314, 315, 325, 326, 326a, 327, 327a, 327b, 361. Drzewa o nr 219, 308, 314, 326 i 361 przeznaczono do nasadzenia na terenie inwestycji. Pozostałe przesadzone zostaną na teren zieleńca przy ul. Sycowskiej wg odrębnego opracowania. Drzewo o nr inw. 326 wyznaczono początkowo w I etapie do wycinki. W II etapie natomiast przeznaczone zostało do przesadzenia w związku z tym, że obwód pnia mierzony na wysokości 5cm przekroczył 50cm (zgodnie z ustawą o ochronie przyrody, wymaga uzyskania zezwolenia na przesadzenie). Drzewa o nr inw.: 136, 138, 140, 142, 146, 148, 151, 338, 340, które były wyznaczone do wycinki sanitarnej, zostały usunięte lub w wyniku przyczyn naturalnych zostały powalone. Ponadto wycięto topole kanadyjskie (Populus canadensis), na które była decyzja zezwalająca na usunięcie zgodnie z pismem Marszałka Województwa Dolnośląskiego o numerze DOW- S.VII MKo. Pozostawiona została jedynie topola kanadyjska (Populus canadensis) o nr inw Zabezpieczenie drzew na placu budowy Wszystkie drzewa i krzewy znajdujące się w obrębie prowadzenia prac budowlanych muszą zostać starannie zabezpieczone na czas ich trwania Unikanie zagęszczenia gleby w sąsiedztwie drzew Nadmierne zagęszczenie gleby w obrębie systemu korzeniowego drzew prowadzi do zmiany właściwości fizycznych gleby i jej struktury. Zmniejszeniu ulegają przestwory między gruzełkami gleby, co prowadzi do powstawania niekorzystnych warunków powietrznych (słabsze natlenienie korzeni). Należy zatem bezwzględnie unikać zagęszczania gleby wokół drzew przez wibrowanie, czy poruszanie się ciężkiego sprzętu (samochody ciężarowe, ciężki sprzęt specjalistyczny) Zabezpieczenie systemu korzeniowego W każdym przypadku wykonywania otwartego wykopu niezabezpieczonego ścianką szczelną w sąsiedztwie drzewa odsłonięty system korzeniowy należy odpowiednio zabezpieczyć. Poszczególne korzenie o średnicy powyżej 4 cm należy pozostawiać nieuszkodzone, a jeśli zostały uszkodzone, to należy odciąć ich zniszczone końcówki ostrym narzędziem (powierzchnia cięcia powinna być równa i gładka) i zasmarować maścią ogrodniczą z dodatkiem fungicydu (preparatu grzybobójczego), np. Funaben lub sproszkowanym węglem drzewnym. Powierzchnię ścian wykopu pozostawioną otwartą dłużej niż 3 dni należy okryć matami słomianymi lub jutowymi, które należy silnie zwilżać wodą celem zabezpieczenia korzeni przed wysychaniem (ryc. 1). Przy ujemnych temperaturach powietrza maty powinny być utrzymywane w stanie suchym celem zabezpieczenia korzeni przed przemarzaniem. 29

30 Ryc. 1. Zabezpieczanie korzeni w wykopie (Chachulski 2000). Zmiana poziomu gruntu w bezpośrednim sąsiedztwie drzewa prowadzi do niekorzystnych zmian w obrębie systemu korzeniowego lub szyi korzeniowej. Obniżanie terenu prowadzi do odsłonięcia korzeni i ich przesuszania oraz narażenia na uszkodzenia mechaniczne. Podniesienie natomiast terenu (zasypanie pnia drzewa) prowadzi do niekorzystnych warunków tlenowych w obrębie szyi korzeniowej i w efekcie do obumierania drzewa. Należy unikać zmian poziomu gruntu w bezpośrednim sąsiedztwie drzewa, a wszelkie konieczne tego typu zmiany prowadzić w dalszej odległości od drzewa, odpowiednio profilując teren, tak, aby przy samym drzewie poziom gruntu pozostał bez zmian (patrz ryc. 2). Ryc. 2. Podwyższanie terenu w pobliżu drzew (Chachulski 2000). Ponadto: - Nie należy dopuszczać do poruszania się i parkowania ciężkich pojazdów bezpośrednio pod koronami drzew. 30

31 - Nie należy magazynować żadnych materiałów budowlanych, np. kruszywa, gruntów nadkładowych pod koronami drzew. - Należy prace ziemne w zakresie rzutu korony starać się prowadzić ręcznie. - Należy w przypadku wykonywania przyłączy instalacji do budynku należy je prowadzić w odległości nie mniejszej niż 2,0 m od skraju pnia i 0,5 m od krzewów, a w przypadku braku możliwości zachowania tych odległości instalacje prowadzić metodą bezrozkopową (przewiert, przecisk) Zabezpieczenie pni Pnie w ochronie przed uszkodzeniami mechanicznymi należy odeskować na wysokość min. 2,5 m od poziomu gruntu. Odeskowanie należy przymocować do pnia w trzech miejscach w odległości cm od siebie, np. opaskami z drutu lub taśmą stalową (patrz ryc. 3). Pomiędzy odeskowanie, a powierzchnię pnia drzewa zaleca się dodać materiał elastyczny w postaci np. starych opon, grubych mat słomianych, rur drenarskich, itp. Ryc. 3. Zabezpieczanie pni drzew (Chachulski 2000) Drzewa przewidziane do zabezpieczenia Drzewa przewidziane do zabezpieczenia na czas prowadzenia prac budowlanych dla etapu II przedstawia tabela 2 (numeracja wg inwentaryzacji). Tab.2. Drzewa do zabezpieczenia na czas prowadzenia prac budowlanych dla II etapu. Nr inw Czereśnia ptasia Prunus avium Gatunek (nazwa polska i łacińska) 274. Brzoza brodawkowata Betula pendula pnia 21,

32 8. Projekt zagospodarowania terenu 8.1. Opis ogólny Projekt zakłada udostępnienie terenu w formie parku rekreacyjnego mieszkańcom okolicznych osiedli. Przewidziano stworzenie wygodnego układu komunikacyjnego i funkcjonalnego, wpisującego się w zapotrzebowania różnych grup wiekowych. W II etapie przewidziano budowę siłowni terenowej oraz siłowni typu street workout. Ponadto przewiduje się montaż 15 latarni do przewidzianych w I etapie okablowania i fundamentów. 8.2 Układ komunikacyjny Projekt przewiduje stworzenie funkcjonalnego układu komunikacyjnego umożliwiającego pełne wykorzystanie terenu parku. Kształt i układ terenu wymusza kierunek przebiegu ścieżek w osi północ południe. Ścieżki stworzą wygodne połączenie między istniejącym łącznikiem ul. Kiełczowskiej z ul. Poleską, na tyłach Lotniczych Zakładów Naukowych a ul. Gorlicką. W centralnej części zieleńca ścieżki tworzą pętlę, która ma na celu uatrakcyjnienie użytkowania parku oraz wydzielenie strefy o spokojniejszym charakterze. Siłownia terenowa i siłownia typu street workout zostały zlokalizowane w pobliżu tej pętli, w miejscu o wygodnym dostępie dla użytkowników parku Nawierzchnie Nawierzchnię siłowni terenowej należy wykonać w identycznej konstrukcji jak ścieżki parkowe tj. z warstwy mieszanki kruszywa niezwiązanego o uziarnieniu 0 8mm grubości 5cm, warstwy mieszanki kruszywa niezwiązanego o uziarnieniu 4/31,5 grubości 15cm, stabilizowanym mechanicznie oraz na podsypce z piasku gruboziarnistego o grubości 10cm. Powierzchnia siłowni terenowej wynosi 67,6m 2. Pod elementy street workout-u przewidziano nawierzchnię bezpieczną - żwir 2 8mm o miąższości warstwy 30cm. Jego powierzchnia wynosi 56,4m 2. Obrzeża siłowni street workout należy wykonać z obrzeży betonowych o wymiarach cm, natomiast obrzeża terenu sprzętów siłowni zewnętrznej należy wykonać z kostki granitowej 8/10cm. Obrzeża betonowe i z kostki kamiennej posadowiono na ławie z oporem z betonu C12/15. Długość obrzeży betonowych wynosi 18,8m a z kostki granitowej 24,5m. Nawierzchnię siłowni terenowej wykonać o spadku poprzecznym jednostronnym wynoszącym 2% w kierunku przeciwnym do sąsiadującej z nią ścieżki Punkty współrzędnych siłowni Dla punktów współrzędnych granic siłowni przyjęto oś obrzeży. Tab. 3. Wykaz punktów współrzędnych siłowni. Punkty współrzędnych Nr Y GEO=X CAD X GEO=Y CAD punktu obrzeża siłowni Punkty współrzędnych Nr Y GEO=X CAD X GEO=Y CAD punktu sprzęty siłowni terenowej Ia Ib Ic Id IIa IIb

33 Punkty współrzędnych Nr punktu Y GEO=X CAD X GEO=Y CAD IIIa IIIb IVa IVb Punkty współrzędnych Nr punktu Y GEO=X CAD X GEO=Y CAD IVc Roboty ziemne W projekcie przewidziano siłownie terenową i siłownię street workout wraz z nawierzchniami. Przewidywana głębokość wykopów pod nawierzchnię utwardzoną i nawierzchnię bezpieczną wynosi 30cm a 50cm dla posadowienia obrzeży. Fundamenty pod sprzęty siłowni zewnętrznej zostaną posadowione na głębokości 90cm. Powstałe w ten sposób masy ziemne, przewidziane są do wywiezienia z terenu inwestycji. W tabeli 4 przedstawiono zestawienie mas ziemnych. Tab. 4. Bilans mas ziemnych. Nr Bilans mas ziemnych II etapu Objętość [m³] 1. Korytowanie pod siłownię terenową 20,3 2. Korytowanie pod siłownię street workout 16,9 3. Korytowanie pod krawężniki 2,7 4. Fundamenty sprzętów siłowni 3,3 RAZEM 43, Mała architektura Elementy siłowni zewnętrznej Na obszarze terenu objętego opracowaniem przewidziano budowę siłowni terenowej i strefy street workout. Aby zminimalizować koszty, na siłowni przewidziano montaż dwóch sprzętów do jednego pylonu. Proponuje się przykładowy sprzęt firm: Outdoor Fitness oraz Erfit. Wybrane elementy zebrano w tabeli 5. Tab. 5. Wykaz elementów siłowni zewnętrznej i strefy street workout. Nr Nazwa urządzenia Przykładowy producent/ kod produktu Kolor Liczba sztuk 1. Pylon Outdoor Fitness/ OFC-01 Standardowy (szary i zielony) 3 2. Prasa nożna Outdoor Fitness/ OFC-07 Standardowy (szary i zielony) 1 3. Wioślarz Outdoor Fitness/ OFC-11 Standardowy (szary i zielony) 1 4. Twister obrotowy Outdoor Fitness/ OFC-09 Standardowy (szary i zielony) 1 5. Wahadło Outdoor Fitness/ OFC-10 Standardowy (szary i zielony) 1 6. Wyciąg górny Outdoor Fitness/ OFC-12 Standardowy (szary i zielony) 1 7. Wyciskanie siedząc Outdoor Fitness/ OFC-13 Standardowy (szary i zielony) 1 8. Biegacz Outdoor Fitness/ OFC-02 Standardowy (szary i zielony) 1 9. Orbitrek Outdoor Fitness/ OFC-05 Standardowy (szary i zielony) Drążki wysokie Erfit zielony - RAL6017, szary - RAL Ławka skośna Erfit zielony - RAL6017, szary - RAL Poręcze Erfit zielony - RAL6017, szary - RAL Dopuszcza się stosowanie innych sprzętów niż zaproponowane w projekcie pod warunkiem, że będą one równoważne pod względem technicznym i estetycznym ze sprzętami określonymi w projekcie. Fundamenty pod urządzenia do ćwiczeń należy wykonać po wykonaniu korytowania nawierzchni a przed wykonaniem warstw podbudowy. Górna krawędź fundamentów musi być 33

34 30 cm poniżej planowanych powierzchni placu przewidzianego na urządzenia. Fundamenty wykonać z betonu C20/ Tablica informacyjna Wrocławskiego Budżetu Obywatelskiego Zaprojektowana została plansza o wymiarach 40 60cm, na której zawarto informację o tym, że projekt realizowany jest w ramach WBO 2016 i Plansza ta stanowi osobny załącznik do niniejszej dokumentacji (załącznik nr 20). Projekt przewiduje wydruk planszy na materiale wodoodpornym oraz odpornym na działanie promieni UV, a następnie zamocowanie do tablicy we wskazanym w projekcie miejscu. Proponuje się przykładowy słupek z tablicą informacyjną firmy Erfit o wysokości 230cm. Słupek należy posadowić na fundamencie o wymiarach cm. Dopuszcza się stosowanie innych sprzętów niż zaproponowane w projekcie pod warunkiem, że będą one równoważne pod względem technicznym i estetycznym ze sprzętami określonymi w projekcie Oświetlenie Przedmiot opracowania Przedmiotem opracowania jest projekt wykonawczy ETAPU II instalacji oświetlenia dla Parku rekreacyjnego przy ulic Gorlickiej we Wrocławiu na działce nr 92/3 AM 22 obręb Psie Pole Podstawa opracowania techniczne warunki przyłączenia nr WP040149/2017/O05R01 TD/OWR/OMP1/MM /P z dnia , zlecenie Generalnego Projektanta rysunki architektoniczne, wytyczne architektoniczne, wytyczne inwestora obowiązujące przepisy i normy Zakres opracowania Projekt swym zakresem obejmuje wykonanie: Zasilania oświetlenia parkowego Ochronę przepięciową Ochronę przeciwporażeniową Budowę szafki oświetleniowej Montażu słupów i lamp oświetlenia parkowego obwód nr 1, nr Etapowanie realizacji Niniejszy projekt zakłada realizację zadania w trzech etapach: ETAP I: Wykonanie okablowania obwodu nr 1, nr 2 zgodnie zaznaczonym rysunkiem 3 wraz z montażem fundamentów pod oprawy oświetlenia terenu. ETAP II Montaż urządzeń do wykonanego okablowania w I ETAPIE realizacji niniejszego zadania. Montaż rozdzielni zasilającej SOT, Uruchomienie i próby odbiorcze, Wykonanie dokumentacji powykonawczej. 34

35 ETAP III Montaż okablowania wraz z urządzeniami dla obwodów nr. 3, Uruchomienie i próby odbiorcze, Wykonanie dokumentacji powykonawczej. Niniejsza dokumentacja zawiera wykonanie II ETAPU zadania Normy i przepisy Przy opracowaniu uwzględniono wymagania aktualnie obowiązujących norm i przepisów, a w szczególności: Ustawa Prawo Budowlane z 7 lipca 1994 r. (Dz.U. z 2017 r. poz. 1332, z późniejszymi zmianami). Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2002 r. Nr 75 poz. 690) z późniejszymi zmianami). Norma SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe - Projektowanie i budowa. Pozostałe obowiązujące normy, przepisy i rozporządzenia Opis instalacji elektrycznych w parku rekreacyjnym Podstawowe wskaźniki elektroenergetyczne Napięcie i układ sieci nn - Un = 230/400V, 50Hz, Napięcia odbiorników elektrycznych - Uo = 230/400V,AC, 50Hz Układ sieci nn - TN-S Współczynnik mocy - tgφ = 0, Zasilanie obiektu w energię elektryczną Zgodnie z Technicznymi Warunkami Przyłączenia TWP (nr WP040149/2017/O05R01 TD/OWR/OMP1/MM /P) wydanymi przez Tauron, w celu zasilania projektowanego oświetlenia Parku rekreacyjnego, przy ul. Gorlickiej należy wyprowadzić linię kablową z zestawu złączowo pomiarowego zainstalowanego na terenie parku. Linia kablowa będzie zasilała szafkę oświetlenia parku SOT przeznaczoną do zasilania i sterowania oświetleniem parku. Projekt zestawu złączowo pomiarowego w zakresie Tauron. Wykonanie zasilania pomiędzy ZK a SOT nie jest przedmiotem niniejszego opracowania Układanie kabli w terenie zewnętrznym Kable N.N. prowadzone w terenie otwartym układane będą w rowach kablowych. Kable należy układać linią falistą z zapasem (1 3% długości wykopu). Przy wprowadzaniu kabli do obiektów budowlanych należy pozostawiać zapas kabla około 3m. Głębokość układania należy przyjąć 0,7 m licząc do górnej płaszczyzny powłoki kabla. Kable na całej długości należy chronić rurami osłonowymi. Kable układać w rowie na 10-cio cm podsypce z piasku. Po ułożeniu kabla należy go przysypać 10-cio cm warstwą piasku a następnie min. 15-to cm warstwą gruntu rodzimego. Na wysokości 25 cm powyżej kabla należy, na całej długości, układać folię o grubości min 0,5 mm koloru niebieskiego. Wejścia kabli do fundamentów słupowych wykonać poprzez przepusty rurowe. Ułożone kable należy wyposażyć w trwałe oznaczniki rozmieszczone w odstępach nie większych niż 10 m oraz przy mufach i w miejscach charakterystycznych, np. przy skrzyżowaniach, wejściach do kanałów i rur. Na oznacznikach umieścić trwałe napisy zawierające: symbol i nr linii, oznaczenie kabla wg. normy, znak użytkownika kabla, rok ułożenia kabla. Po wprowadzeniu kabli do fundamentu należy na każdej 35

36 z końcówek zostawić zapas minimum 3m i zabezpieczyć przed uszkodzeniem mechanicznym. Zabezpieczone kable należy zasypać warstwą gruntu. W miejscach układania kabli w sąsiedztwie innych sieci należy zachować minimalne dopuszczalne odległości: 50cm - dla kabli prowadzonych w sąsiedztwie z rurociągami wodociągowymi, ściekowymi, cieplnymi, gazowymi z gazami niepalnymi; 100cm - dla kabli prowadzonych w sąsiedztwie rurociągów z cieczami palnymi. W miejscu skrzyżowania projektowanej instalacji z istniejącymi sieciami zewnętrznymi celem uniknięcia uszkodzenia istniejących sieci należy dokonać ręcznej odkrywki Pomiar energii elektrycznej Zgodnie z TWP nr WP040149/2017/O05R01 TD/OWR/OMP1/MM /P, licznik energii elektrycznej, przeznaczony na cele pomiaru energii elektrycznej zużywanej przez oświetlenie parku, umieszczony będzie w szafce złączowo-pomiarowej projektowanej oraz instalowanej w zakresie Tauron Szafka Oświetlenia Terenu SOT Na potrzeby zasilania i sterowania oświetleniem w obrębie parku zaprojektowano Szafkę Oświetlenia Terenu SOT. Szafka wyposażona będzie w pola odpływowe zasilające: - oświetlenie wzdłuż ścieżki parku, Wszystkie obwody będą sterowane z zegara astronomicznego realizującego funkcję załączenia oraz wyłączenia oświetlenia Projektowane oświetlenie Oświetlenie ścieżki parku Zaprojektowano oświetlenie chodnika wzdłuż ścieżki poprzez zaprojektowanie 15szt. opraw oświetleniowych, montowanych na słupach 4m. Słupy należy zabudować w kolorze Ci65 na typowych fundamentach prefabrykowanych a ich oznaczenie wykonać zgodnie ze standardem obowiązującym w Zarządzie Zieleni Miejskiej. litery, cyfry - kolor czarny. tło (kolor naklejki) RAL linijka pierwsza - nr słupa/faza z której jest dany słup zasilany, linijka druga - nr szafki (rozdzielnicy) zasilającej. opis w formie trwałej naklejki. Dodatkowo Słupy do wysokości 2,0 m zabezpieczyć w powłokę antyplakatową i antygraffiti w technologii trwałego zabezpieczenia HLG-System lub równoważnej. Słupy u podstawy zabezpieczyć elastomerem do wysokości 50 cm od podłoża. Oprawy podzielono na 2 obwody. Zasilanie opraw wykonać za pomocą linii kablowej YAKXs 5x25 i 5x16 mm 2 wyprowadzonej z szafki oświetleniowej SOZ. W I ETAPIE realizacji całości projektu wykonano okablowanie obwodu nr 1 i nr 2 wraz z montażem 15 szt. fundamentów pod oprawy oświetleniowe. Tab. 6 Tabela montażowa słupa materiał przykładowy typ Oprawa typu parkowego ISLA LED / 16LED / 350mA / NW / 5118AS / 19W. Słup 4m Rosa SAL DP 42 kod: 42911/M CI65 Fundament Rosa B-50 kod: Złącze słupowe NTB-1 wyposażona w gniazda bezpiecznikowe E14 z wkładką topikową DO1/E14/6A Złącze słupowe IZK 04-1 z wkładką topikową DO1/E14/6A 36

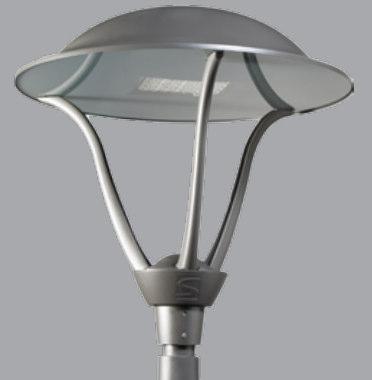

37 Podstawowe parametry opraw oświetleniowych Parametry techniczne zastosowanych opraw winny być zgodne z przedstawionymi poniżej lub równoważne. Materiał korpusu - podstawy Odlew aluminium malowany proszkowo Materiał pokrywy aluminium malowane proszkowo Materiał klosza Szkło hartowane płaskie Stopień odporności klosza na uderzenia mechaniczne IK08 Szczelność komory optycznej i elektrycznej IP66 Montaż na słupie o średnicy Ø60mm lub Ø76mm (opcja) Znamionowe napięcie pracy 230V/50Hz Moc maksymalna uwzględniające wszystkie straty (w tym straty na zasilaczu) 20W Ochrona przed przepięciami 10kV Układ zasilający umożliwiający sterowanie sygnałem 1-10V lub DALI Minimalny strumień świetlny źródeł 2600lm Zakres temperatury barwowej źródeł światła K Bryła fotometryczna jest kształtowana za pomocą wielosoczewkowej, płaskiej matrycy LED. Każda z soczewek matrycy emituje taką samą krzywą światłości, a całkowity strumień oprawy jest sumą strumieni poszczególnych soczewek. Utrzymanie strumienia świetlnego w czasie: 90% po h (zgodnie z IES LM-80 - TM-21) Klasa ochronności elektrycznej: I lub II zgodnie z projektem elektrycznym Oprawa posiada deklarację zgodności WE i certyfikat akredytowanego ośrodka badawczego potwierdzający deklarowane zgodności, np. ENEC Wartości wskaźnika udziału światła wysyłanego ku górze ULOR=0% Dane fotometryczne oprawy zamieszczone w programie komputerowym pozwalającym wykonać obliczenia parametrów oświetleniowych W przypadku zastosowania rozwiązań zamiennych należy dostarczyć źródłowe pliki obliczeniowe Budowa oprawy pozwala na szybką wymianę układu optycznego oraz modułu zasilającego Wygląd, styl i wielkość oprawy podobny do rysunków zamieszczonych poniżej. Sprawność układu optycznego nie mniejsza niż podana poniżej. Różnica danych fotometrycznych proponowanej oprawy równoważnej nie powinna być większa niż± 5% w stosunku do podanych: 37

38 Ochrona przeciwporażeniowa Jako system ochrony przed dotykiem pośrednim (ochrona dodatkowa) należy stosować: Ochrona zestawu złączowo-pomiarowego wzmocniona izolacja; Cała instalacja w układzie sieciowym TN-S; Szynę PEN w zestawie złączowo-pomiarowym należy uziemić, rezystancja tego uziemienia nie może przekroczyć 30Ω; Słupy krańcowe oraz rozdzielcze instalacji oświetlenia należy uziemić poprzez zastosowanie uziomu szpilkowego Bilans mocy Moc zainstalowana: - oświetlenia wzdłuż ścieżki parku 18W x 20 = 360 W Razem: 360W Moc przyłączeniowa 6000W Zestawienie materiałów oświetlenia parku ETAP II Tab. 7 Zestawienie materiałów oświetlenia parku ETAP II ZASILANIE lp. materiał przykładowy typ ilość j.m. 1 Kabel zasilający tablicę SOT YAKXs 5x25 8 m 2 Rura osłonowa DVR50 5 m 3 Szafka oświetlenia terenu SOT 1 kpl. 38

39 OŚWIETLENIE PARKU materiał przykładowy typ ilość jednostka 1 Oprawa typu parkowego ISLA LED / 16LED / 350mA / NW / 5118AS / 19W. 15 szt 2 Słup 4m Rosa SAL DP 42 kod: 42911/M 15 szt 3 Złącze słupowe NTB-1 wyposażona w gniazda bezpiecznikowe E14 z wkładką 4 szt topikową DO1/E14/6A 4 Złącze słupowe IZK 04-1 z wkładką topikową DO1/E14/6A 11 m 5 przewód w słupie YKY 3x1,5 60 m 6 Elementy montażowe 1 kpl 7 Elementy montażowe 1 kpl UZIEMIENIA lp. materiał przykładowy typ ilość jednostka 1 Bednarka FeZn 30x4 25 m 2 Pręt uziemiający kpl.-3mb (2x1,5) f 16 oc np. Błyskawica kpl; 8.6. Zieleń W II etapie nie przewiduje się nasadzeń krzewów ozdobnych. Przewidziano natomiast przesadzenia drzew kolidujących z inwestycją. Natomiast w miejscach sąsiadujących z wykonywaną w II etapie siłownią terenową i siłownią street workout, gdzie w wyniku prac budowlanych zniszczona zostanie nawierzchnia trawiasta, należy przeprowadzić wysiew Zakładanie trawników Przygotowanie terenu pod trawniki Rozwój trawników zależy od przygotowania powierzchni do siewu. Cały teren przeznaczony pod powierzchnie trawnikowe musi być wyrównany. Pod trawnik planuje się rozłożyć warstwę ziemi pozyskanej z korytowania ścieżek wymieszaną z piaskiem dla uzyskania lepszej przepuszczalności wody. Grubość ziemi urodzajnej 10 cm. Po nawiezieniu ziemi należy odczekać około 2 tygodnie dla naturalnego osiadania gruntu i po tym okresie przystąpić do dalszych prac związanych z zakładaniem powierzchni trawiastych. Cały teren przeznaczony pod budowane trawników powinien być zwałowany i odchwaszczony Zakładanie trawników z siewu Trawniki planuje się wykonać metodą siewu tradycyjnego, wykonać je należy siewnikiem. Po wysiewie nasion należy zastosować wałowanie. W przypadku, gdy gleba jest mokra, należy wałowanie wykonać w późniejszym terminie. Najlepszym terminem wykonania siewu jest wiosna (kwiecień) lub II połowa lata (koniec sierpnia, do końca września). Nie zaleca się wykonywania siewów w I połowie lata (czerwiec - lipiec). Rozwój wysianych gatunków zależy przede wszystkim od przebiegu pogody. Należy zatem teren zakładanej powierzchni trawiastej po siewie deszczować dawką 5 10 mm opadu, co 2-3 dni w okresie wegetacyjnym I roku. Po wschodach należy zastosować nawożenie pogłówne azotem w ilości 30 kg N/ha. Pierwsze koszenie należy wykonać gdy ruń osiągnie wysokość cm. W latach następnych należy nawozić powierzchnie trawiaste dawką 500 kg Polifoski na 1 ha. Dla trawników przyjęto normę wysiewu 250 kg nasion na 1 ha (25 g/m 2 ). Przykładowa mieszanka traw Super Sport firmy Barenbrug - odporna na intensywne użytkowanie. Dopuszcza się stosowanie innej mieszanki traw niż zaproponowane w projekcie pod warunkiem, że będzie ona spełniać warunki wytrzymałościowe na późniejsze użytkowanie trawnika. Łączna powierzchnia trawników z siewu wynosi: 20 m 2 39

40 Technologia przesadzania drzew Wykaz drzew do przesadzenia Do przesadzenia ze względu na układ komunikacyjny parku wytypowano 11 młodych drzew. Pięć z nich przesadzonych zostanie na teren inwestycji, pozostałe natomiast na nieodległy teren zieleńca przy ul. Sycowskiej wg odrębnego opracowania. Szczegółowy wykaz drzew i krzewów do przesadzeń przedstawia tabela 8. Tab. 8. Wykaz przesadzanych roślin. Nr inw. Gatunek (nazwa polska i łacińska) 219. Grab pospolity Carpinus betulus 308. Lipa drobnolistna 314. Klon pospolity 315. Klon pospolity 325. Klon pospolity 326. Klon pospolity 326a Klon pospolity 327. Klon jawor 327a Klon pospolity 327b Klon pospolity 361. Dąb szypułkowy Quercus robur pnia pnia na wys. 5cm Średnica korony Wysokość Opis Przeznaczenie Symbol roślin do przesadzenia ,0 6,0 Pień pochylony 10. Drzewo Do przesadzenia. N zdrowe ,0 9,0 Drzewo zdrowe. Do przesadzenia. O ,0 9,0 Drzewo zdrowe. Do przesadzenia. P ,5 7,0 W odziomku wyłamany pień średn. 3cm. Na pniu ubytek 10 2cm. 32, 25 46, 38 3,0 9,0 Pień rozwidlony w odziomku. Rozwidlenie "V". Drzewo zdrowe. Do przesadzenia na teren zieleńca przy ul. Sycowskiej. Do przesadzenia na teren zieleńca przy ul. Sycowskiej ,0 9,0 Drzewo zdrowe. Do przesadzenia. R ,5 8,0 Drzewo zdrowe. Do przesadzenia na teren zieleńca przy ul. Sycowskiej ,0 11,0 Drzewo zdrowe. Do przesadzenia na teren zieleńca przy ,0 11,0 Drzewo wyrasta w szyi korzeniowej drzewa nr 327. Drzewo zdrowe. ul. Sycowskiej. Do przesadzenia na teren zieleńca przy ul. Sycowskiej ,0 9,0 Drzewo zdrowe. Do przesadzenia na teren zieleńca przy - ul. Sycowskiej ,0 3,0 Drzewo zdrowe. Do przesadzenia. S Tab. 9. Wykaz punktów współrzędnych przesadzanych drzew. Symbol punktu Współrzędne przesadzeń Y GEO=X CAD X GEO=Y CAD N , ,838 O P R S Przygotowanie roślin do przesadzenia Przesadzanie drzew jest odpowiedzialnym zabiegiem. Z powodu ryzyka strat w systemie korzeniowym niesie on zagrożenie dla zachowania żywotności przesadzanego drzewa. Dlatego bardzo ważne jest staranne wykonanie wszystkich związanych z tym zabiegiem czynności. Do podstawowych czynności przygotowujących drzewa do przesadzenia należą: 40

41 Wybór odpowiedniej pory roku do przesadzenia. Z punktu widzenia fizjologii drzewa najkorzystniejszy jest okres wczesnowiosenny (od początku marca do połowy kwietnia) lub jesienny (od początku października do końca listopada). Określenie wielkości bryły korzeniowej, z którą drzewo będzie przesadzone. Zaleca się minimalną średnicę bryły przyjmować równą wielkości tzw. strefy zagrożenia (strefy nienaruszalnej), którą według Chachulskiego (2011) należy wyliczać ze wzoru: Wbk min = p k gdzie: Wbk min: wielkość (średnica) minimalnej bryły korzeniowej w cm p: obwód pnia drzewa mierzony na wys. 130 cm, w cm k: współczynnik korygujący, zależny od tolerancji gatunku na przesadzanie oraz siedliska (przedmiotowe drzewa rosną i będą przesadzane w żyznym siedlisku) Wartości Wbkmin dla przedmiotowych drzew przewidzianych do przesadzenia przedstawia poniższa tabela: Tab. 10. Wartości minimalnej średnicy bryły korzeniowej (Wbkmin) dla drzew przewidzianych do przesadzenia. Nr inw. Gatunek (nazwa polska i łacińska) pnia Tolerancja na przesadzanie Kategoria wieku Współczynnik korygujący 219. Grab pospolity Carpinus betulus 308. Lipa drobnolistna 314. Klon pospolity 315. Klon pospolity 325. Klon pospolity 326. Klon pospolity 326a Klon pospolity 327. Klon jawor 327a Klon pospolity 327b Klon pospolity 361. Dąb szypułkowy Quercus robur drzewa 28 średnia drzewo młode 29 dobra drzewo młode 33 dobra drzewo młode 21 dobra drzewo młode 32, 25 dobra drzewo młode 33 dobra drzewo młode 22 dobra drzewo młode 28 dobra drzewo młode 27 dobra drzewo młode 25 dobra drzewo młode 26 średnia drzewo młode Wbkmin 4,4 123,2 3,5 101,5 3,5 115,5 3,5 73,5 3,5 112,0 3,5 115,5 3,5 77,0 3,5 98,0 3,5 94,5 3,5 87,5 4,4 114,4 Jak widać wyliczone wartości minimalnej średnicy bryły korzeniowej (Wbk min) dla drzew przewidzianych do przesadzenia wahają się w granicach od 73,5 do 123,2 cm. Zaleca się przyjąć dla wszystkich drzew wartość minimalnej średnicy bryły korzeniowej równą 120 cm. Zabezpieczenie przed zagęszczeniem powierzchni gleby w obrębie przyszłej bryły korzeniowej. Obfite podlanie drzewa w dniu poprzedzającym przesadzanie celem zwiększenia spoistości gleby i ułatwienia formowania bryły. Częściowa redukcja korony tuż przed zabiegiem przesadzania w zakresie niezbędnym do bezpiecznego transportu drzewa na nowe miejsce. Oznakowanie orientacji drzewa względem kierunków świata na przykład poprzez znak wykonany kredą na pniu lub zawiązanie szmatki na gałęzi od strony północnej. 41

42 Wcześniejsze przygotowanie odpowiedniego dołu w gruncie na miejscu docelowym dla przesadzanego drzewa Zabieg przesadzenia Jest to podstawowy element procesu przesadzania drzewa i głównie od staranności oraz fachowości jego wykonania zależy powodzenie całego przedsięwzięcia. Ze względu na zagęszczenie drzew zaleca się zastosować metodę ręczną. W miejscach gdzie będzie taka możliwość, zaleca się zastosować specjalistyczną przesadzarkę hydrauliczną o roboczej średnicy odcinanej bryły korzeniowej dostosowanej do grubości pnia przesadzanego drzewa zgodnie z wyżej podaną metodą. Do podstawowych czynności podczas właściwego przesadzania należą: Wykonanie w miejscu docelowym dołu tą samą przesadzarką, która będzie przesadzała dane drzewo. Zaprawienie ścian i dna wykonanego dołu warstwą żyznej ziemi ogrodniczej. Ostrożne wbicie lemieszy przesadzarki wokół pnia drzewa, z zachowaniem ostrożności względem sieci uzbrojenia podziemnego. W przypadku wcześniejszego stwierdzenia na mapie zasadniczej kolizji przesadzanego drzewa z siecią uzbrojenia podziemnego (część drzew posadzono blisko sieci gazowej), dopuszcza się ich przesadzanie ręczne. Następnie odcięcie bryły korzeniowej i wyjęcie drzewa wraz z bryłą ponad poziom gruntu W przypadku krzewów generalnie dopuszcza się ich przesadzanie ręczne. W przypadku przesadzania ręcznego należy drzewo lub krzew ostrożnie wykopać szpadlami z zachowaniem ostrożności względem sieci uzbrojenia podziemnego. Zabezpieczenie pnia drzewa przed uszkodzeniami mechanicznymi podczas transportu Solidne zamocowanie drzewa na czas transportu. Należy zwrócić uwagę, czy sposób mocowania i późniejszy transport nie spowoduje uszkodzeń drzewa w postaci zadarć kory i łamania gałęzi lub konarów. Podczas wykopywania ręcznego i transportu trzeba zachować bryłę korzeniową przesadzanego drzewa lub krzewu. Bryłę należy zabezpieczyć przed rozpadnięciem poprzez tymczasowe związanie drutem lub siatką stalową. Ostrożny transport drzewa lub krzewu na miejsce docelowe. Umieszczenie przesadzanego drzewa lub krzewu w przygotowanym wcześniej dole w nowym miejscu z zachowaniem: pionowego ustawienia pnia, ścisłego przylegania powierzchni bryły do ścian wykopu, głębokości posadzenia drzewa oraz pierwotnej orientacji korony względem stron świata. Usunięcie uszkodzonych podczas transportu gałęzi oraz ogólna redukcja korony o około 30 % jej objętości celem dostosowania intensywności transpiracji liściowej do obniżonych możliwości pobierania wody przez uszkodzony system korzeniowy. Redukcję tę należy wykonać z zachowaniem naturalnego kształtu i pokroju korony. Zabezpieczenie powstałych ran w obrębie korony i ewentualnie pnia odpowiednią maścią ogrodniczą. Zabezpieczenie pnia drzewa przed wysychaniem poprzez nałożenie warstwy mokrej gliny i owinięcie go jutą. Uformowanie misy wokół drzewa lub krzewu. Obfite podlanie drzewa celem uzupełnienia strat wody oraz wypełnienia przestrzeni glebowych na styku bryły korzeniowej i wykopu (zabieg tzw. zamulenia systemu korzeniowego). Wypełnienie misy pod drzewem materiałem zabezpieczającym przed wysychaniem gleby. Można w tym celu zastosować materiał organiczny: przekompostowane liście, przekompostowaną, odkwaszoną i zmieloną korę lub przekompostowane zrębki drewniane. Nie zaleca się stosowania kory lub zrębków w postaci świeżej z powodu ich ujemnego oddziaływania poprzez silne wyjaławianie gleby w procesie mineralizacji. 42

43 Zabezpieczenie drzewa przed przechylaniem i zrywaniem nowo rosnących włośników oraz drobnych korzeni. Proponuje się zastosowanie odciągów lub odpowiedniego mocnego palikowania. Ryc. 4. Zabezpieczenie przesadzonego drzewa przed przechylaniem (Chachulski 2000) Pielęgnacja roślin po przesadzeniu Aby zachować drzewo w jak najlepszej kondycji po zabiegu przesadzenia oraz ułatwić, a często wręcz umożliwić mu przyjęcie się na nowym miejscu niezbędne jest systematyczne przeprowadzanie odpowiednich zabiegów pielęgnacyjnych. Zabiegi te muszą być prowadzone przez minimum trzy lata po przesadzeniu. Należą do nich: Podlewanie, szczególnie w okresach posuchy i suszy letniej. Nawożenie, począwszy o następnego roku po przesadzeniu. Zaleca się stosowanie nawozów pełnoskładnikowych (NPK) wolno działających - granulatów otoczkowanych. Regularne oględziny stanu zdrowotnego drzewa, usuwanie suszu gałęziowego, oraz wykonywanie ewentualnych oprysków środkami ochrony roślin w przypadku silnego zaatakowania przez szkodniki. Regularne przeglądy stanu misy wokół drzewa, zabezpieczenia pnia i odciągów oraz usuwanie stwierdzonych usterek. Odciągi po dwóch latach można, a po trzech należy usunąć. Po dwóch latach od przesadzenia należy przeprowadzić cięcia korekcyjne w obrębie korony. Wszystkie etapy prac związanych z przesadzaniem drzew należy powierzyć fachowej wyspecjalizowanej firmie, mającej duże doświadczenie w tym zakresie oraz posiadającej odpowiednio przygotowany personel i park maszynowy. Regularne oględziny stanu zdrowotnego krzewów, usuwanie martwych gałęzi, oraz wykonywanie ewentualnych oprysków środkami ochrony roślin w przypadku silnego zaatakowania przez szkodniki lub choroby grzybowe, bakteryjne czy wirusowe. 43

44 9. Zestawienie powierzchni Tab. 11. Zestawienie powierzchni. Nr Pozycja Powierzchnia [m²] II etap [m²] 1. Obszar opracowania 9136,5 9136,5 2. Ścieżki piesze 1123,0-3. Schody 4,3-4. Droga rowerowa 372,6-5. Nawierzchnia siłowni terenowej 67,8 67,8 6. Nawierzchnia bezpieczna siłowni street workout 56,6 56,4 7. Nawierzchnia bezpieczna na placu zabaw 156,9-8. Obsiew trawą 453,9-9. Nasadzenia krzewów 54,4-10. Nasadzenia traw 41,1-10. Dostępność dla osób niepełnosprawnych Teren objęty opracowaniem dostępny jest dla osób niepełnosprawnych. Schody terenowe od strony ul. Gorlickiej mają alternatywne wejście do parku w odległości 27 m na południe - w rejonie bloku mieszkalnego przy ul. Gorlickiej nr Warunki ochrony przeciwpożarowej Nie dotyczy - park nie zawiera budynków wymagających ochrony przeciwpożarowej. 12. Wpływ eksploatacji górniczej Nie dotyczy - brak eksploatacji górniczej w rejonie opracowania. 13. Ograniczenia strefowe Strefa klimatyczna: II Strefa wiatrowa: I Strefa śniegowa: I Strefa przemarzania: 80cm 14. Warunki ochrony konserwatorskiej Teren objęty opracowaniem znajduje się w strefie ochrony konserwatorskiej. Obiekt nie jest wpisany do rejestru zabytków i nie wymaga pozwoleń ani uzgodnień konserwatorskich. Warunki ochrony konserwatorskiego zapisane w miejscowych planach zagospodarowania przestrzennego zostały spełnione w rozwiązaniach projektowych parku. 15. Charakterystyka ekologiczna Realizacja zadania nie wpłynie negatywnie na stan środowiska naturalnego. Projektowane elementy nie są źródłem emisji zanieczyszczeń dla powietrza, wody ani gruntu. Uzupełnienie parku o nowe nasadzenia wzbogacą jego bioróżnorodność. 16. Możliwość odstąpienia od zatwierdzonego projektu Zgodnie z art. 36a ust. 5 ustawy Prawo Budowlane dopuszcza się odstępstwo od zatwierdzonego projektu budowlanego w zakresie wymiarów poziomych i projektowanych rzędnych terenu z tolerancją +/- 15,0cm 44

45 17. Uwagi końcowe Całość prac należy wykonać zgodnie z niniejszym projektem, odpowiednimi normami i warunkami BHP. Odstępstwa od projektu wykraczające poza tolerancję dopuszczoną przepisami winny uzyskać akceptację Inwestora oraz autorów projektu. Roboty należy wykonywać zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. Nr 47 poz. 401 z dnia ). Roboty ziemne w strefie istniejącego uzbrojenia podziemnego należy wykonywać pod nadzorem właścicieli danych sieci. Roboty w pasie drogowym należy wykonywać po wykonaniu i zatwierdzeniu przez Zarząd Dróg i Utrzymania Miasta projektu organizacji ruchu. 18. Plan BIOZ Podczas realizacji nie przewiduje się zagrożeń dla życia lub zdrowia ludzi i w związku z tym inwestycja nie wymaga opracowania Planu BIOZ. 19. Rozbiórka Na terenie objętym opracowaniem w II etapie nie przewiduje się rozbiórek. Rozbiórki dokonane zostaną w I etapie. 20. Wycinka drzew i krzewów Na projektowanym terenie przewiduje się usunięcie drzew ze względu na kolizję z inwestycją. 21. Obszar oddziaływania inwestycji Obszar oddziaływania inwestycji pokrywa się z granicą inwestycji. 45

46 II. ZAŁĄCZNIKI - elementy małej architektury Załącznik nr 1 Strona 1/1 Element siłowni zewnętrznej nr 1 Przykładowy producent - Outdoor Fitness /Pylon - nr kat. OFC-01 46

47 Załącznik nr 2 Strona 1/1 Element siłowni zewnętrznej nr 2 Przykładowy producent - Outdoor Fitness / Prasa nożna - nr kat. OFC-07 47

48 Załącznik nr 3 Strona 1/1 Element siłowni zewnętrznej nr 3 Przykładowy producent - Outdoor Fitness / Wioślarz - nr kat. OFC-11 48

49 Załącznik nr 4 Strona 1/1 Element siłowni zewnętrznej nr 4 Przykładowy producent - Outdoor Fitness / Twister obrotowy - nr kat. OFC-09 49

50 Załącznik nr 5 Strona 1/1 Element siłowni zewnętrznej nr 5 Przykładowy producent - Outdoor Fitness / Wahadło - nr kat. OFC-10 50

51 Załącznik nr 6 Strona 1/1 Element siłowni zewnętrznej nr 6 Przykładowy producent - Outdoor Fitness / Wyciąg górny - nr kat. OFC-12 51

52 Załącznik nr 7 Strona 1/1 Element siłowni zewnętrznej nr 7 Przykładowy producent - Outdoor Fitness / Wyciskanie siedząc - nr kat. OFC-13 52

53 Załącznik nr 8 Strona 1/1 Element siłowni zewnętrznej nr 8 Przykładowy producent - Outdoor Fitness / Biegacz - nr kat. OFC-02 53

54 Załącznik nr 9 Strona 1/1 Element siłowni zewnętrznej nr 9 Przykładowy producent - Outdoor Fitness / Orbitrek - nr kat. OFC-05 54

55 Załącznik nr 10 Strona 1/1 Element siłowni zewnętrznej nr 10 Przykładowy producent - Erfit / Drążki wysokie 55

56 Załącznik nr 11 Strona 1/1 Element siłowni zewnętrznej nr 11 Przykładowy producent - Erfit / Ławka skośna 56

57 Załącznik nr 12 Strona 1/1 Element siłowni zewnętrznej nr 12 Przykładowy producent - Erfit / Poręcze 57

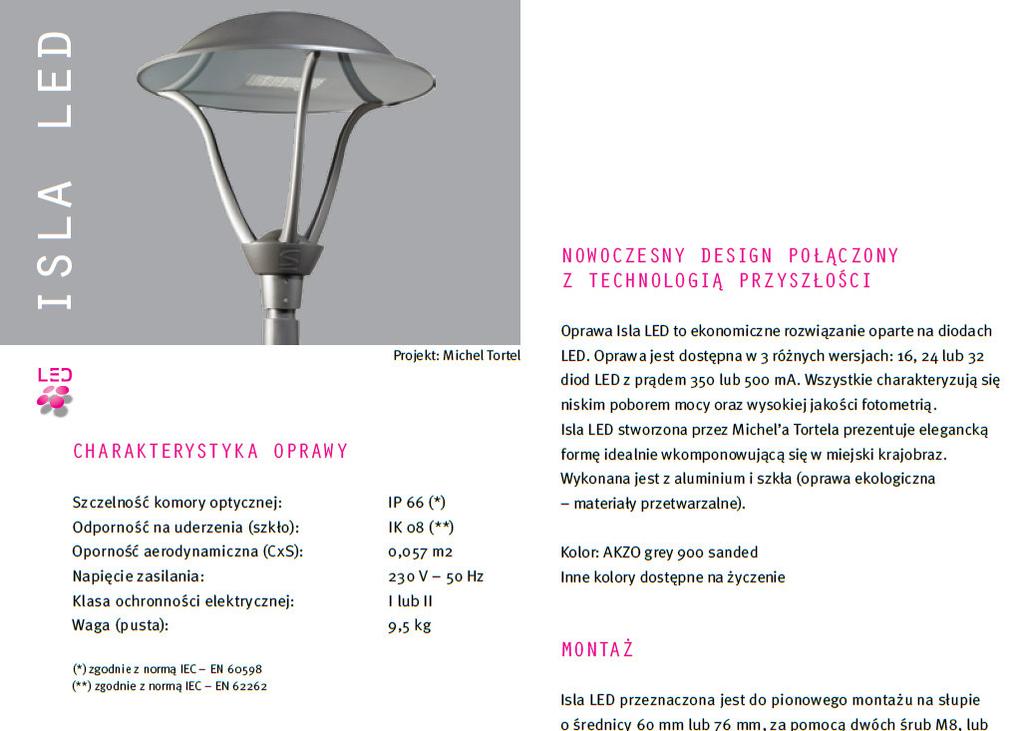

58 Załącznik nr 13 Strona 1/1 Latarnia Przykładowy producent Schréder / model isla led - nr kat

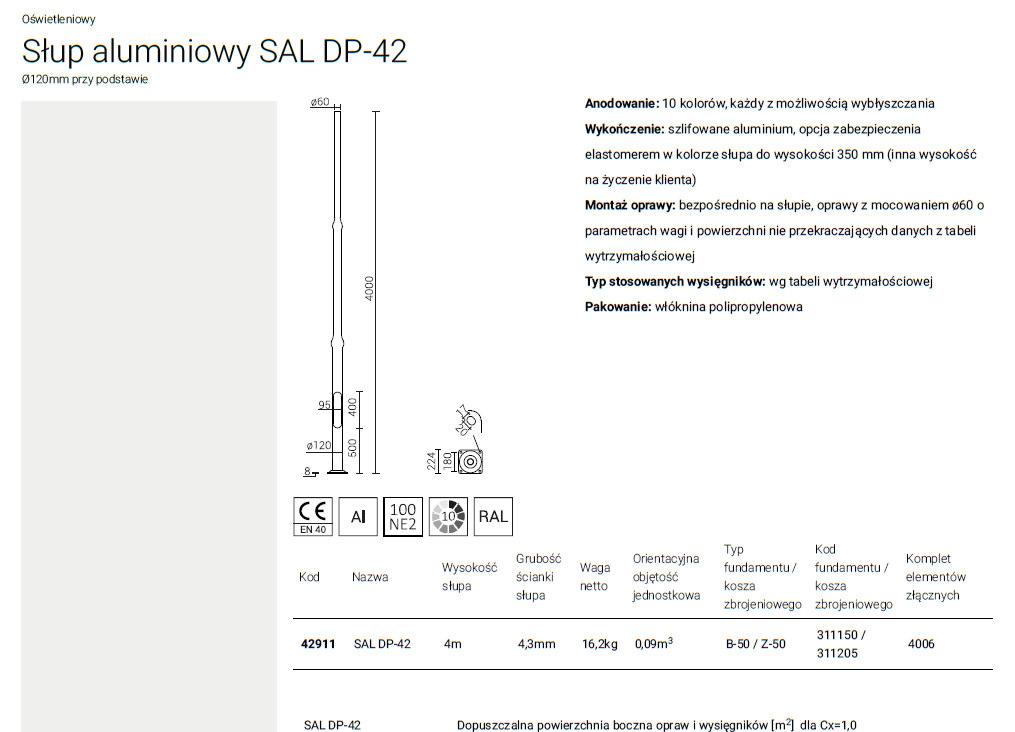

59 Załącznik nr 14 Strona 1/1 Słup Przykładowy producent ZPSO ROSA Stanisław Rosa / model SAL DP-42 - nr kat

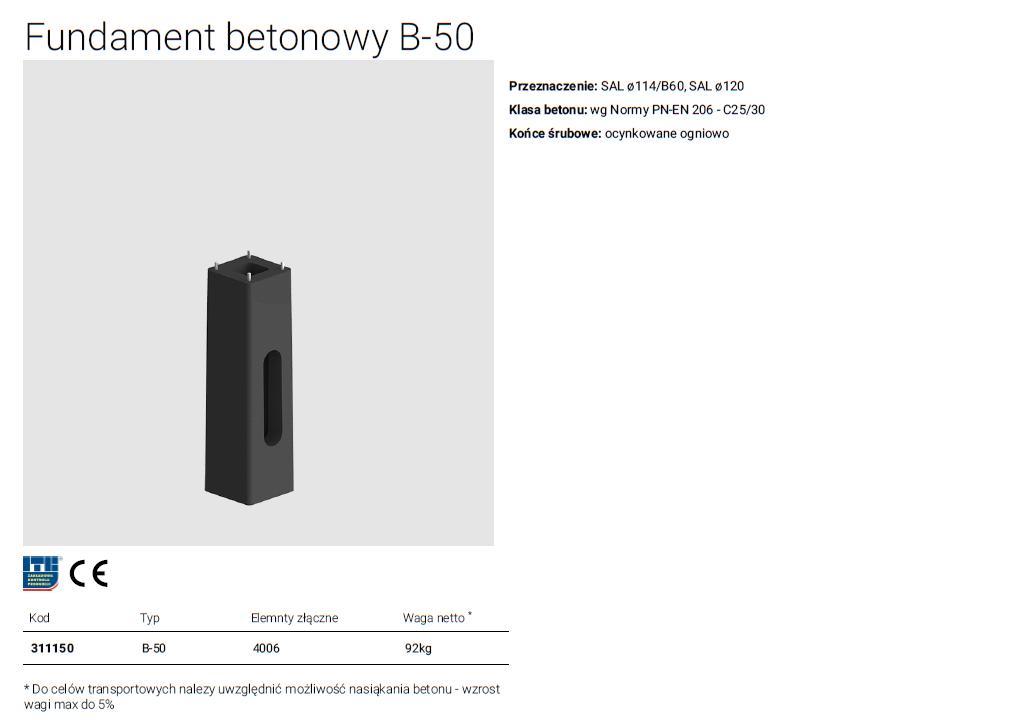

60 Załącznik nr 15 Strona 1/1 Fundament latarni Przykładowy producent ZPSO ROSA Stanisław Rosa / fundament B-50 - nr kat

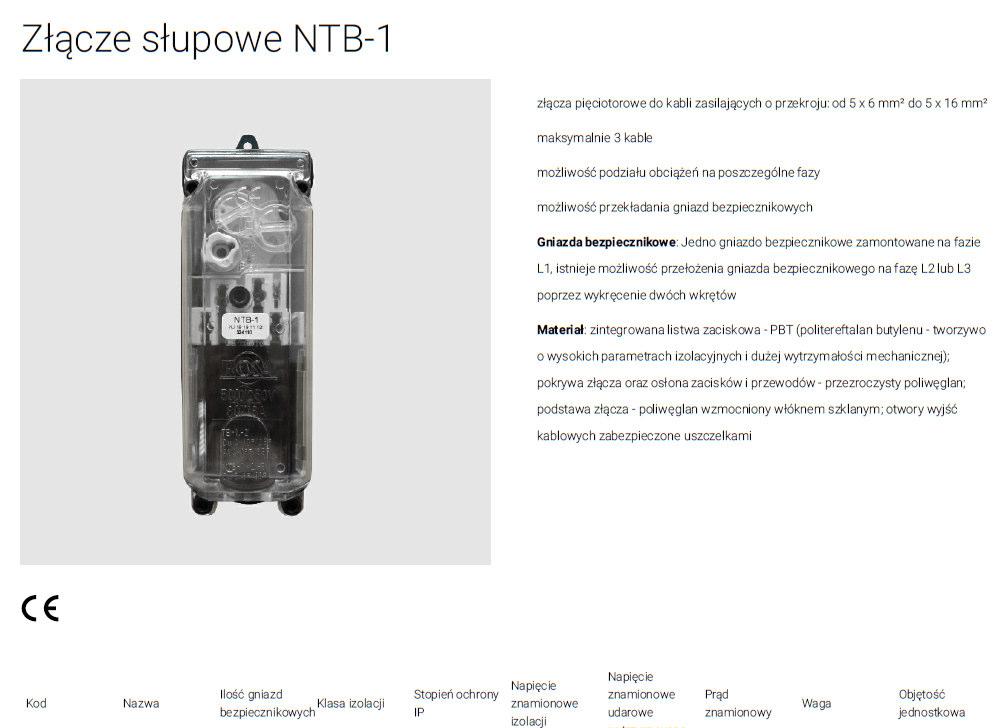

61 Załącznik nr 16 Strona 1/1 Złącze słupowe Przykładowy producent ZPSO ROSA Stanisław Rosa / złącze NTB-1 - nr kat

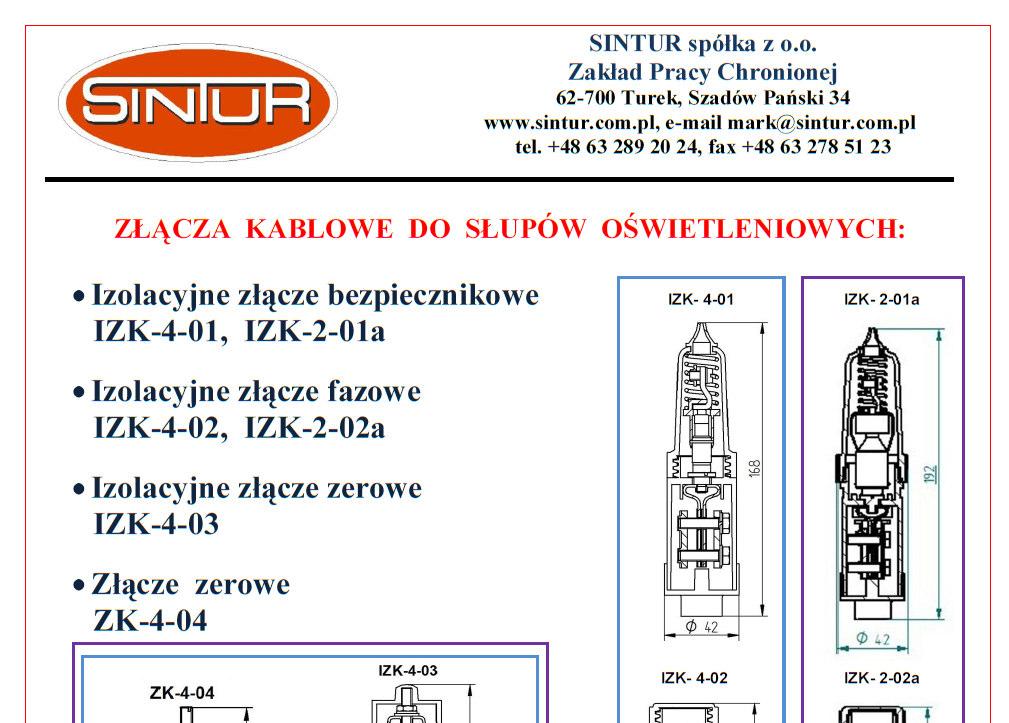

62 Załącznik nr 17 Strona 1/2 Złącze kablowe Przykładowy producent Sintur Sp. z.o.o. / złącze kablowe 62

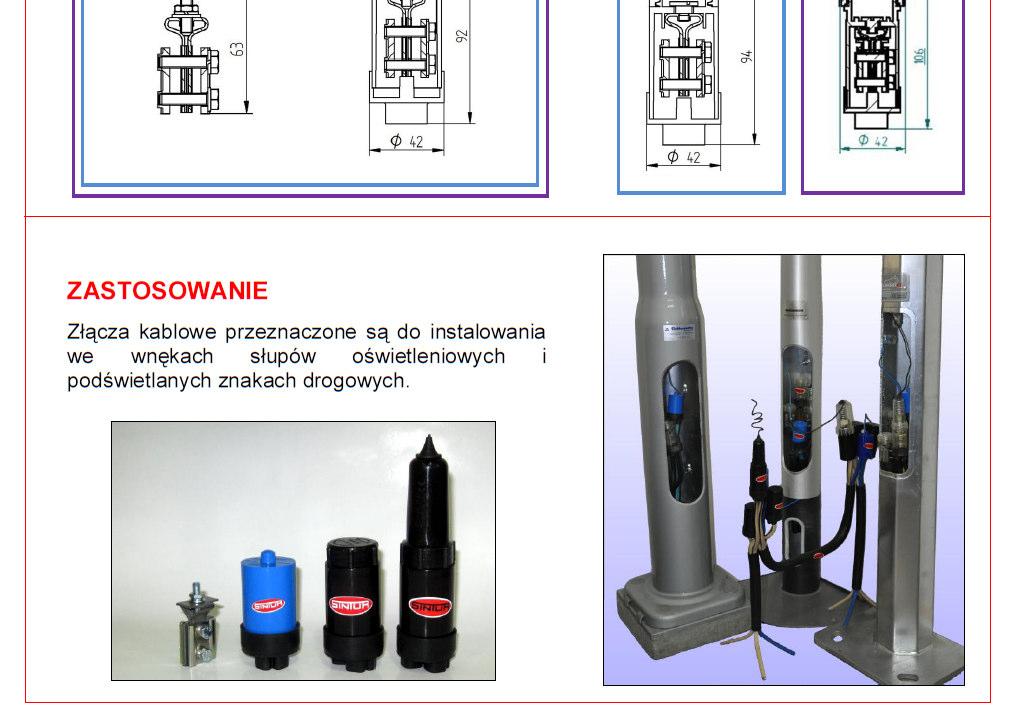

63 Załącznik nr 18 Strona 2/2 Złącze kablowe Przykładowy producent Sintur Sp. z.o.o. / złącze kablowe 63
