1 ŁADOWARKI TELESKOPOWE Ekspert w przemyśle budowlanym 2345 T T

2 WYDAJNOŚĆ, JAKOŚĆ I PRZYJEMNOŚĆ UŻYTKOWANIA, która stała się standardowym wyposażeniem. SCHÄFFER Schaffer. Od 15kW (2KM) do 115kW (157KM). Już ponad 6lat udoskonalamy nasze ładowarki, aby usatysfakcjonować najbardziej wymagających klientów. Oczekiwania i zadowolenie użytkowników naszych maszyn ukształtowało firmę: jesteśmy jednym z najbardziej rozpoznawalnych dostawców ładowarek rolniczych, kołowych i teleskopowych. Każdego dnia nasi pracownicy tworzą nowe, udoskonalone rozwiązania. Wszystkie z ładowarek Schaffera to efekt wielu lat doświadczenia i innowacyjnego myślenia zespołu technicznego. Nasze produkty ustalają standardy najwyższej trwałości i niezawodności przy minimalnych kosztach wieloletniego użytkowania. Zapewniamy wysoką wydajność, bezpieczeństwo i komfort pracy przez wiele lat. 2 3

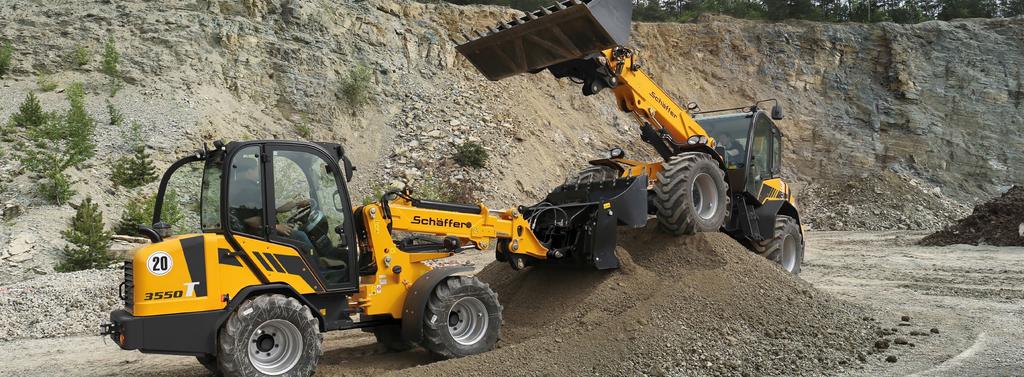

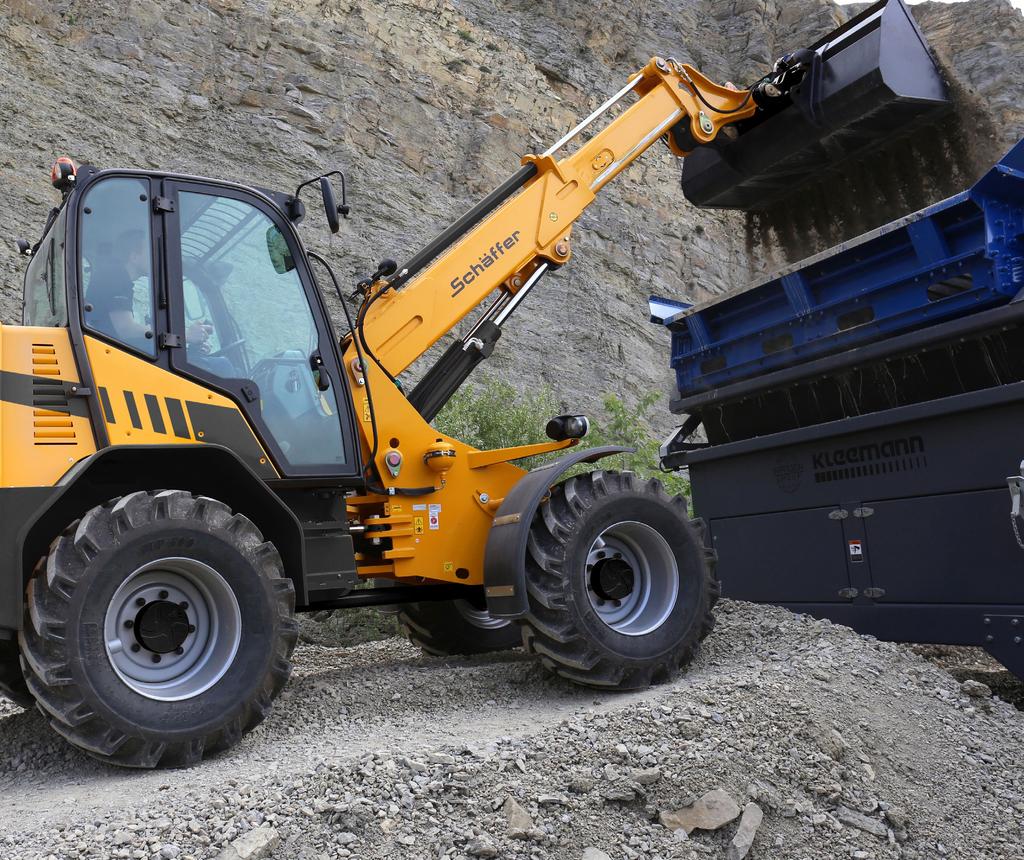

3 ŁADOWARKI TELESKOPOWE SCHAFFER TO NIEOCENIONA POMOC NA PLACACH BUDOWY Ładowarki teleskopowe Schaffer to przede wszystkim zwrotność, doskonała widoczność pola pracy i duża wysokość podnoszenia. Coraz więcej użytkowników wybiera jeden z dziesięciu modeli teleskopowych, o masie roboczej pomiędzy 2.9, a 13 ton. Ze względu na przegubowy ładowarek Schaffer, są one niespotykanie dynamiczne w prowadzeniu. Tył pojazdu zawsze przemieszcza się dokładnie śladem przednich kół. Manewrowanie ładowarką jest bardzo proste dzięki dużemu kątowi skrętu. Duża, przeszklona i centralnie umiejscowiona kabina maszyny zapewnia doskonałą widoczność dookoła operatora. Część przednia maszyn również została obniżona w porównaniu z poprzednimi modelami w 4 celu poprawy widoczności na operowany osprzęt. Znacznie zwiększyło to komfort i bezpieczeństwo pracy. Zależnie od modelu maksymalna wysokość podnoszenia waha się między 3.75 m, a 6.1 m. Ramię teleskopowe jest wyposażone w elementy ślizgowe Ferro-Form, które są praktycznie niezużywalne. Cylinder narzędzi jest umiejscowiony w ramieniu ładowarki, dzięki czemu jest on chroniony przed uszkodzeniami. Dzięki zintegrowanej kinematyce-z, maszyna osiąga ogromną siłę odrywającą i jest idealnym narzędziem na placu budowy. Coraz więcej firm komunalnych i budowlanych decyduje się na ładowarki Schaffer. 5

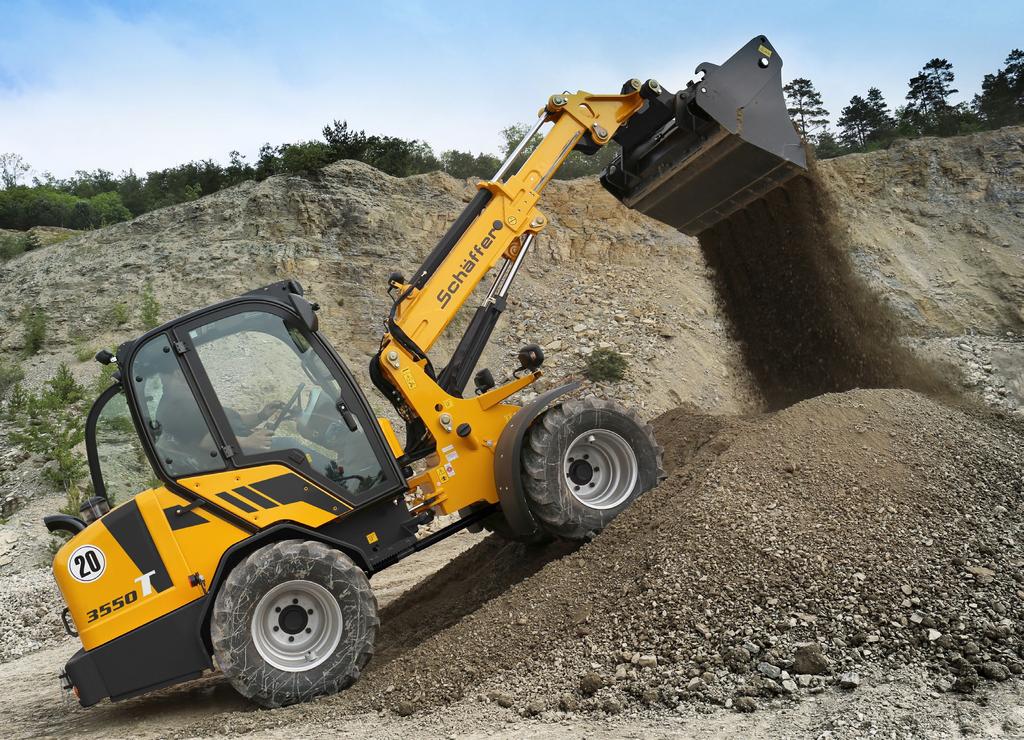

4 SCHÄFFER 355 T SIŁA W DOSKONAŁEJ FORMIE Kompaktowa ładowarka teleskopowa jest uniwersalną maszyną dla każdego rodzaju przedsiębiorstw. Seria maszyn 35 o masie roboczej 3,7 tony, to perfekcyjna kombinacja wytrzymałości, siły podnoszenia, zwrotności i zasięgu. Wysokość i zasięg podnoszenia, który jest znacznie lepszy niż w standardowej kompaktowej ładowarce kołowej, otwiera zupełnie nową gamę możliwości. Wysokość podnoszenia ładowarki to 3,85 m, co gwarantuje łatwość i wygodę pracy. Brak kompromisów w kwestii udźwigu. Ciężar destabilizujący maszynę sięga do 1.7 tony co zapewnia bardzo wydajne cykle ładowania. Dzięki przegubowemu układowi kierowniczemu, ładowarki te są niezwykle zwrotne. Schaffer sprawuje się znakomicie, tam gdzie praca manualna jest zbyt ciężka a inne maszyny są po prostu zbyt duże i mało zwrotne. Ładowarka 355T jest również niezwykle sprawna w warunkach poza drogowych. SCHAEFFER-LADER.COM/355T 6 7

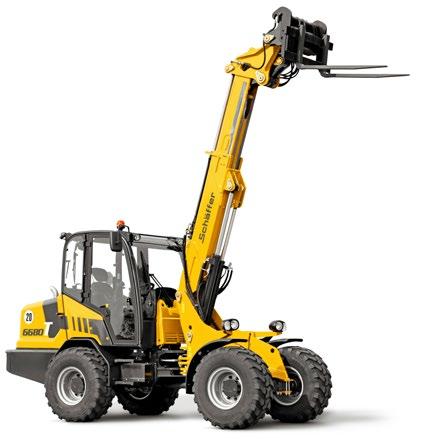

5 WYDAJNOŚĆ W PRACY BEZ KOMPROMISÓW ŁADOWARKI TELESKOPOWE SCHAFFER: ODPOWIEDNIE NA KAŻDY RODZAJ NAWIERZCHNI Ładowarki teleskopowe Schaffer oferują doskonałą kombinację wytrzymałości, jakości, siły i komfortu. Maszyny są odpowiednie do każdej pracy. Hydrostatyczny dostarczą ogromną siłę ciągu przy jednocześnie niskim zużyciu paliwa. Maszyny są bardzo proste i intuicyjne w obsłudze. Widok na narzędzie pracy jest doskonały, a wygodne siedzisko zapewnia komfort i produktywną pracę przez wiele godzin. Schaffer zapewnia nie tylko produktywność pracy, ale również radość z jazdy. Tryb prowadzenia i pracy narzędziem jest bardzo podobny do standardowych ładowarek, a przestawienie się na maszynę teleskopową jest niezwykle łatwe. Po krótkim przeszkoleniu, każdy operator ładowarek doceni dodatkową wysokość podnoszenia i zasięg. Schaffer również oferuje bardzo szeroką ofertę osprzętu. Czegokolwiek potrzebujesz - widły do palet, solarkę, pług śnieżny - jesteśmy w stanie zapewnić to i wiele więcej. Osprzęt, który oferujemy jest równie doskonały jakościowo jak nasze ładowarki. Dodatkowo od modelu 668T dostępny jest również kosz roboczy, którym z powodzeniem można wykonywać pracę na ulicy. Warto zwrócić szczególną uwagę na pracę systemu hydraulicznego w modelu 861 T. Najprostszą wersją jest pompa zębata, której siła jest wystarczająca aby sprostać większości zadań. Dostępne są również pompy zębate do ciężkiej pracy heavy- -duty oraz system hydrauliczny z regulacją przepływu flow- -sharing. Dodatkową opcją jest system wykrywania obciążenia load-sensing o wysokiej wydajności. Silnik Kubota Schaffer polega na silnikach Kubota od ponad 25 lat. Jest to wiodący producent kompaktowych silników diesla cieszący się znakomitą reputacją i osiągnięciami na placach budowy całego świata. Nawet mróz Arktyki nie jest w stanie go zatrzymać! Już sam dźwięk silnika jest świadectwem bezpieczeństwa i wydajności produktów tej marki. Bardzo dużą zaletą silników Kubota jest łatwość przeprowadzania konserwacji. Dodatkowo silnik ma gwarancję serwisową na 1. godzin użytkowania. Silniki Kubota są bardzo ekonomiczne i maksymalnie ograniczają zużycie paliwa. Oryginalne osie Schaffera praca bez końca Wszystkie osie Schaffer są specjalnie przygotowane dla każdego z modeli ładowarek. Na tym właśnie polega cały sekret, a niezależne testy bezpieczeństwa potwierdzają te fakty raz za razem. Model 355 T posiada opcję załadowania do 7 ton na oś co zwiększa poziom bezpieczeństwa. Wszystkie ładowarki teleskopowe posiadają zamknięty system hamulców tarczowych w kąpieli olejowej. Na takich hamulcach można zawsze polegać, są bezsprzecznie najlepsze i całkowicie bezobsługowe! Brud, kurz i wilgoć nie mają żadnych szans. 8 9

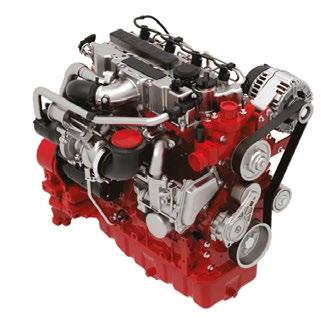

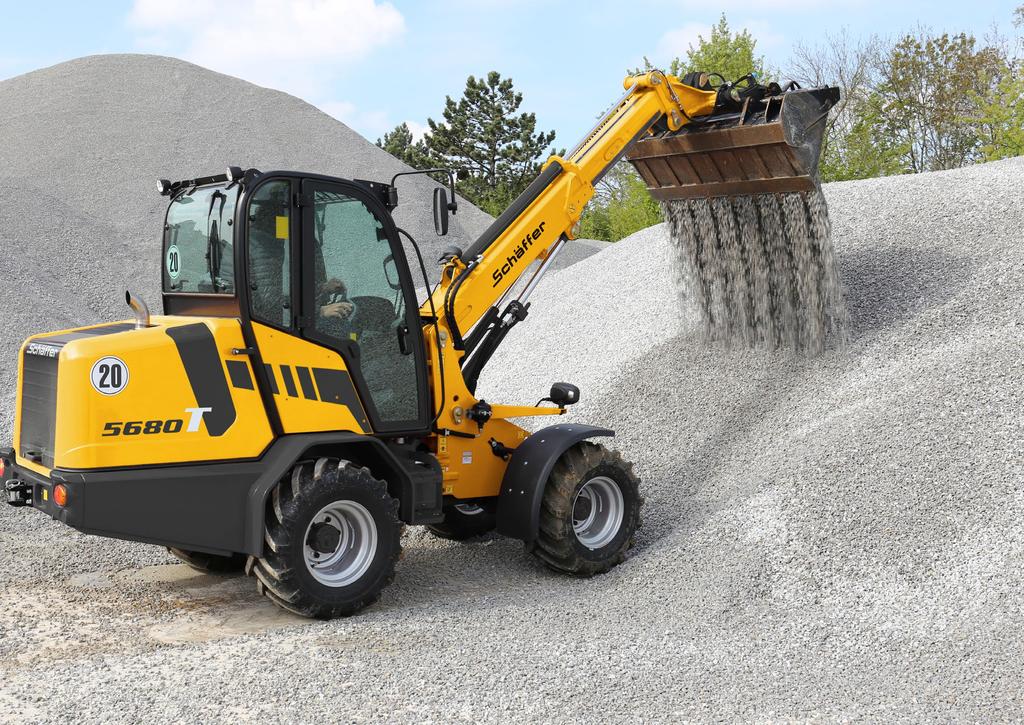

6 SCHÄFFER 568 T NAJWYŻSZA JAKOŚĆ JEST DLA NAS STANDARDEM i mamy co najmniej sześć argumentów aby to udowodnić: 4 1. Wysokość podnoszenia to 4.7 m przy 4 tonowej klasie. 2. Zoptymalizowana kinematyka Z i silny cylinder w ramieniu teleskopu zapewnia dużą siłę odspajania. 3. Ślizgi ramienia teleskopowego zostały wykonane z Ferro-Form. Jest to gwarancja długiej żywotności ramienia i jego bezawaryjności Dzięki nisko położonemu ramieniu teleskopowemu, operator ma doskonały widok dookoła maszyny. Usprawnia to pracę i zwiększa bezpieczeństwo. 5. Tylna oś maszyny została przygotowana w taki spo- sób, aby zapewnić wysoką stabilność. Jest to bardzo bezpieczne, a w dodatku umożliwia pracę na trudnych terenach. 6. Technologia silnika Deutz 5 1 jest niezniszczalna, ekonomiczna, cicha i wytrzymała. Dodatkowo zapewnia kontrolę nad emisją spalin, tak, aby była jak najniższa. 11

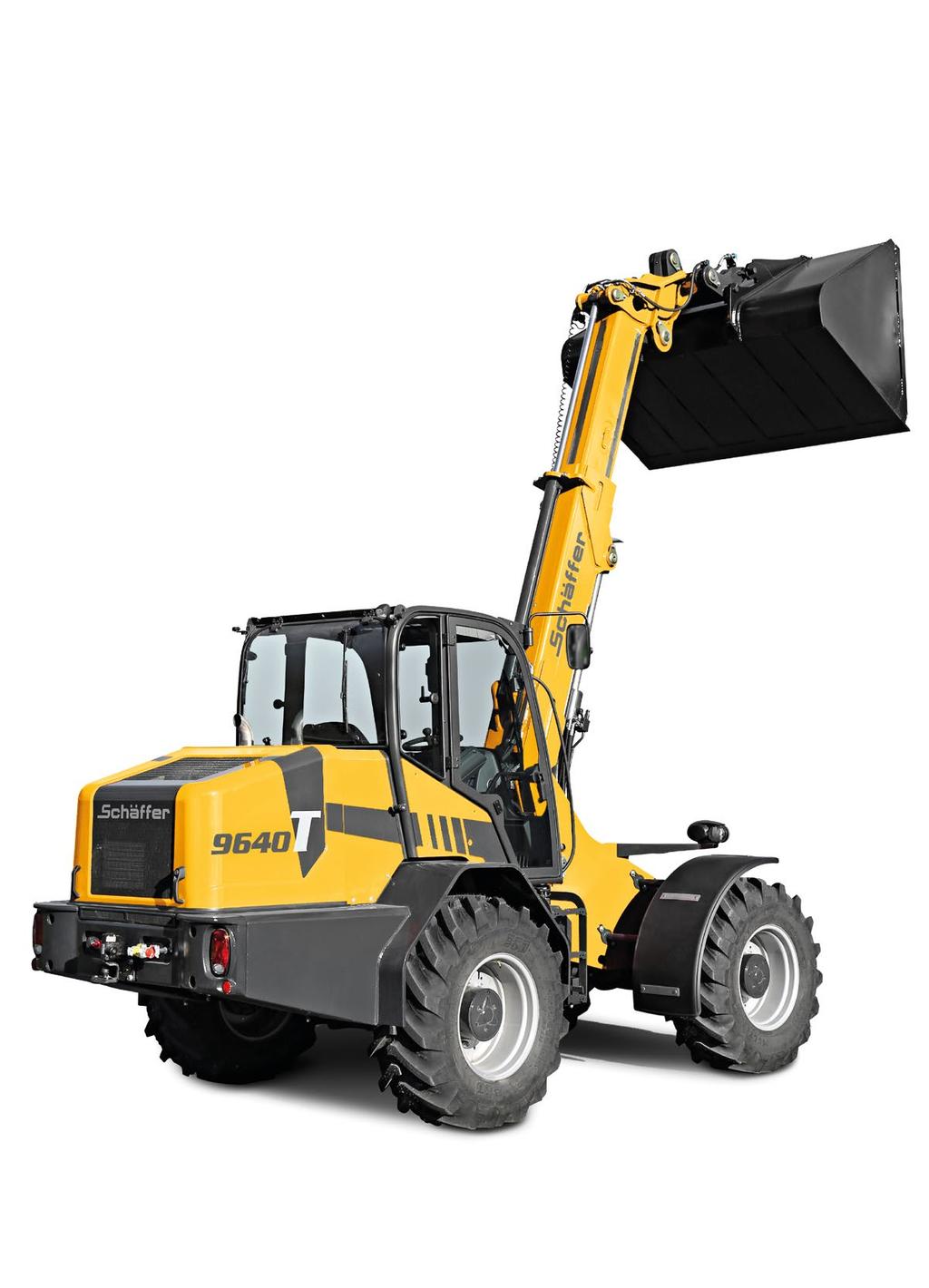

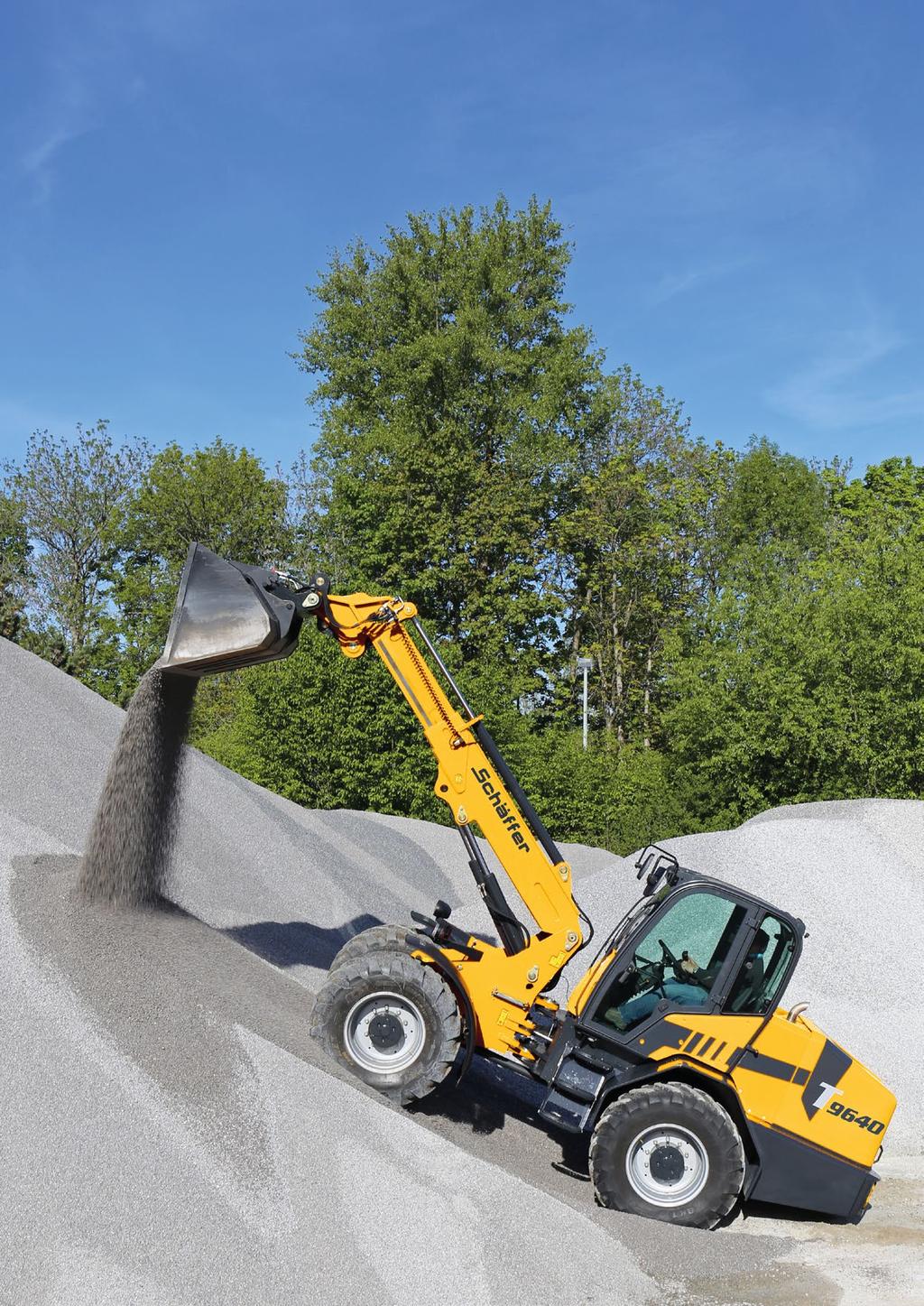

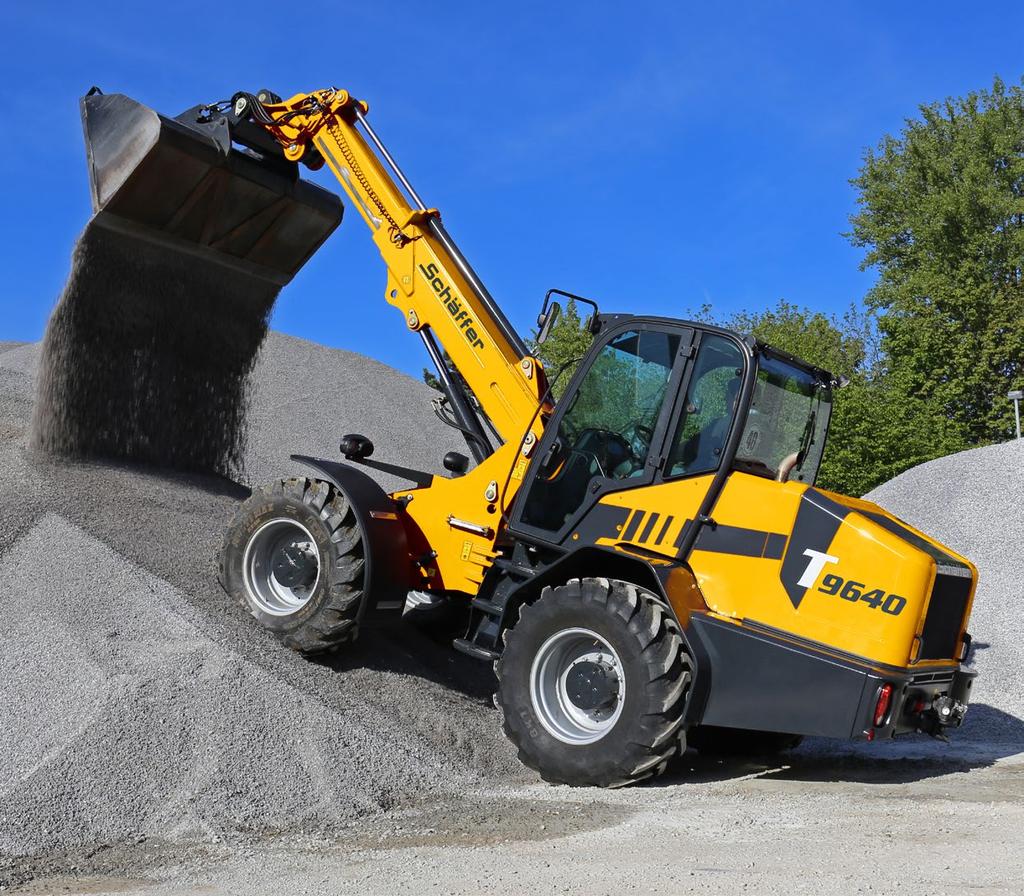

7 SCHÄFFER 964 T 4- cylindrowy silnika diesla Deutz z Common Rail, ekstremalnie mocny 1kW/ 136KM. Normy emisji spalin na najwyższym poziomie Tier IV: emisja spalin bez filtra cząstek stałych, który wymaga dużej uwagi. Czujnik obciążenia łyżki Load-Sensing, wydajność hydrauliki roboczej 145l/ min, przy ciśnieniu 22 bar. Kabina SCV-Plus zapewnia najlepszą widoczność i maksimum komfortu. Ramię teleskopowe z niezniszczalnymi elementami ślizgowymi Ferro-Form. 964 T: NAJNOWSZA GENERACJI ŁADOWARKI TELESKOPOWEJ 964 T reprezentuje nową generację maszyn z firmy Schäffer. Wygląd maszyny został przeprojektowany i obecnie jest znacząco bardziej dynamiczny. W ten sposób ładowarka daje wrażenie siły i zwinności, zapewnionej przez potężny silnik Deutz 1 kw. Zgodność z normą emisji spalin Tier IV Final jest osiągnięta bez filtra cząstek stałych (który wymaga dużo uwagi) oraz bezobsługowy przegub dają dodatkową korzyść pod względem kosztów eksploatacji. Kolejną rzeczą godną zauważenia jest nowa kabina SVC-Plus. Wyznacza ona nowe standardy w zakresie komfortu, widocznością we wszystkich kierunkach i ergonomii i jest jednym z najlepszych kabin w tej klasie maszyn. System SDCT z systemem ECO-Drive Jako opcja w 964T jest dostępny system SDCT autodrive. SDCT jest skrótem od Schaffer Dual Clutch Transmission tłum. automatyczna skrzynia biegów. Jest to skrzynia dwu- -sprzęgłowa, łącząca zalety skrzyni biegów z napędem hydrostatycznym. System jazdy jest kontrolowany elektronicznie i pozwala uzyskać prędkość 4km/h. 964 T jest szczególnie efektywna w trybie ECO-Drive, który jest częścią systemu SDCT. Jeśli warunki na to pozwalają, prędkość silnika zmniejszy się automatycznie z 23 obrotów do 18 obrotów przy zachowaniu tej samej prędkości. W ten sposób uzyskujemy oszczędność paliwa, nawet do 1%. Podobnie, jak dalsza redukcja kosztów utrzymania, niższy poziom hałasu, większa przyjazność dla środowiska są kolejnymi korzyściami systemu ECO-Drive. W przypadku konieczności zwiększenia wydajności, elektronika przełączy się automatycznie do pełnej prędkości obrotowej. Czyż może być coś bardzie efektywnego i komfortowego. Osie wzmocnione HD (Heavy Duty) z automatyczną blokadą w obu osiach, 1 otworowe felgi Tylna oś wahliwa dająca doskonałą stabilność. Opcja z SDCT : SPT, 4 km/h, wysoka moc z ECO-Drive Przegub bezobsługowy, ekstremalnie stabilny 12 13

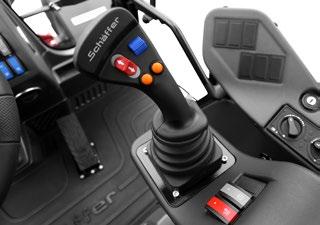

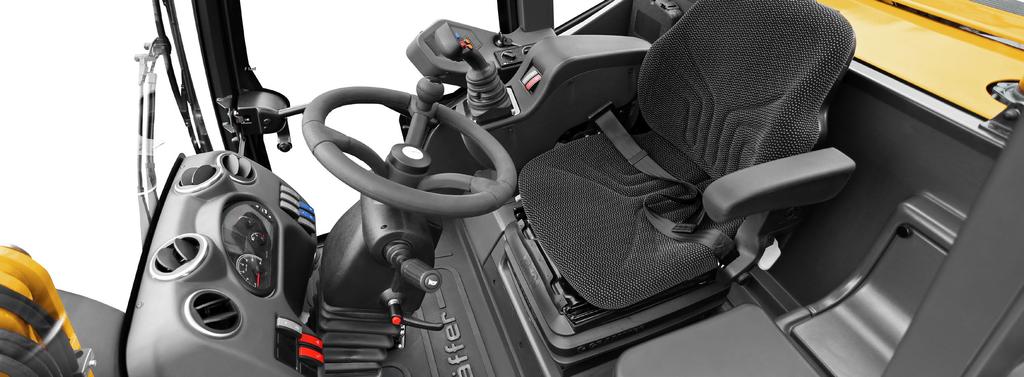

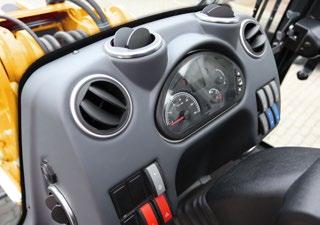

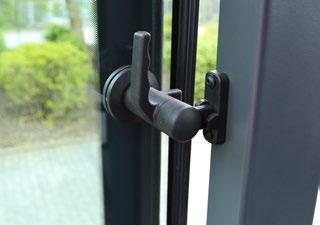

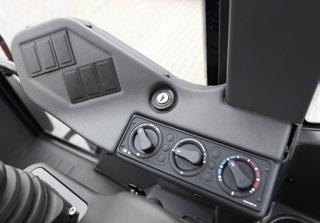

8 NOWA KABINA SCV-PLUS. ERGONOMIA I KOMFORT NA NAJWYŻSZYM POZIOMIE. Nowa kabina SCV-Plus jest teraz wyposażeniem standardowym ładowarek teleskopowych serii 96. Na pierwszy rzut oka: uporządkowana deska rozdzielcza, ergonomiczne elementy obsługi i nowy kolor przełączników dają ogólny obraz najwyższej jakości. NOWA KABINA SCV-PLUS W DETALACH. SCV jest skrótem od cisza, komfort, widoczność. W rozwoju kabiny SCV-Plus te trzy idee wykroczyły poza przyszłość. Elementy obsługi są ułożone w sposób bardziej ergonomiczny. Joystick jest bardziej wygodny do trzymania, dodatkowe funkcje przyspieszają pracę. Obszerne przeszklenia oferują najlepszą widocznością we wszystkich kierunkach. Nowy dżojstik z rozszerzoną funkcjonalnością. Nowa konsola: stacyjka, kontrola ogrzewania, opcjonalnie klimatyzacja - są łatwe do osiągnięcia. Dodatkowe, większe otwory wentylacyjne dla wydajniejszej cyrkulacji powietrza / zoptymalizowana gama przełączników. Wyłącznik zapłonu, wraz z systemem kontroli klimatyzacji i ogrzewania mieści się w nowej konsoli obok dżojstika. Dodatkowo wyloty powietrza, i zdejmowane boczne panele zapewniają doskonały dostęp świeżego powietrza. W nowej kabinie SCV-Plus kierowca ma zupełnie nowe poczucie ergonomii i komfortu nic nie stoi na przeszkodzie w długim dniu pracy. 12 woltowe gniazdo do ładowania urządzeń mobilnych / 3-stykowe gniazdo z prądem stałym Panele boczne mogą być otwarte. Nowe informacje dla spalin wyświetlane w kolumnie B

9 DANE TECHNICZNE 3, T 2345 T SLT 355 T 355 T SLT 568 T Silnik 4 Cyl. Kubota Turbo 33 kw (45 KM) 4 Cyl. Kubota Turbo 33 kw (45 KM) 4 Cyl. Kubota 37 kw (5 KM) 4 Cyl. Kubota 37 kw (5 KM) 4 Cyl. Deutz Turbo 55 kw (75 KM) Hydraulika układu jezdnego Hydrostatyczny, HTF Hydrostatyczny Hydrostatyczny, HTF Hydrostatyczny, HTF Hydrostatyczny, HTF Opony Hamulec roboczy Hamulec postojowy Hydraulika robocza Hydraulika układu kierowniczego Układ kierowniczy 1./ AS lub MPT Opcja: 31x Hamulec wielotarczowy w kąpieli olejowej Wydajność pompy: od 42 l/min Ciśnienie robocze: 2 bar 1./ AS lub MPT Opcja: 31x Hamulec wielotarczowy w kąpieli olejowej Wydajność pompy: od 42 l/min Ciśnienie robocze: 2 bar 3,6 15./55-17 AS Opcja: 425/55R17 Hamulec wielotarczowy w kąpieli olejowej Wydajność pompy: od 52 l/min Ciśnienie robocze: 2 bar 15./55-17 AS Opcja: 425/55R17 Hamulec wielotarczowy w kąpieli olejowej Wydajność pompy: od 52 l/min Ciśnienie robocze: 2 bar Udźwig 1,9 kg 1,9 kg 1,95 kg 1,95 kg 2,4 kg Obciążenie destabilizujące 1,65 kg 1,65 kg 1,71 kg 1,71 kg 2,8 kg (pojazd wyprostowany) *1 Osie Masa robocza Prędkość jazdy Oryginalne osie Schaffer, 6 otworowe felgi; Opcjonalnie: automatyczny samoblokujący mechanizm różnicowy Z dachem ochronnym: 2,85 kg Z kabiną: 3,5 kg możliwość załączenia dwóch biegów pod obciążeniem, prędkość -2 km/h, opcjonalnie: -28 km/h Oryginalne osie Schaffer, 6 otworowe felgi; Opcjonalnie: automatyczny samoblokujący mechanizm różnicowy Z dachem ochronnym: 2,9 kg Z kabiną: 2,975 kg możliwość załączenia dwóch biegów pod obciążeniem, prędkość -2 km/h Oryginalne osie Schaffer, 6 otworowe felgi; Opcjonalnie: automatyczny samoblokujący mechanizm różnicowy Z dachem ochronnym: 3,7 kg Z kabiną: 3,9 kg możliwość załączenia dwóch biegów pod obciążeniem, prędkość -2 km/h, opcjonalnie: -28 km/h Oryginalne osie Schaffer, 6 otworowe felgi; Opcjonalnie: automatyczny samoblokujący mechanizm różnicowy Z dachem ochronnym: 3,7 kg możliwość załączenia dwóch biegów pod obciążeniem, prędkość -2 km/h, opcjonalnie: -28 km/h 4,5 15./55-17 AS Opcja: 425/55 R17 Hamulec wielotarczowy w kąpieli olejowej Wydajność pompy: od 64 l/min Ciśnienie robocze: 22 bar Oryginalne osie Schaffer, 6 otworowe felgi; układ planetarny oraz automatyczny samoblokujący mechanizm różnicowy, tylna oś wahliwa Z dachem ochronnym: 4,3 kg Z kabiną: 4,5 kg możliwość załączenia dwóch biegów pod obciążeniem, prędkość -2 km/h, opcjonalnie: -3 km/h Układ elektryczny Napięcie robocze: 12 V Napięcie robocze: 12 V Napięcie robocze: 12 V Napięcie robocze: 12 V Napięcie robocze: 12 V Paliwo: 4 l Pojemności zbiorników Olej hydrauliczny: 3 l Poziom ciśnienia akustycznego LpA Poziom głośności Gwarantowany LwA Uśredniony LwA Paliwo: 4 l Olej hydrauliczny: 3 l Paliwo: 55 l Olej hydrauliczny: 5 l Paliwo: 55 l Olej hydrauliczny: 5 l 84 db(a) 83 db(a) 85 db(a) 85 db(a) 81 db(a) 11 db(a) 98 db(a) 11 db(a) 98 db(a) 11 db(a) 1 db(a) 11 db(a) 1 db(a) Paliwo: 85 l Olej hydrauliczny: 75 l 11 db(a) 11 db(a) Wibracje oddziałujące < 2.5 m/s² na rękę operatora *2 < 2.5 m/s² < 2.5 m/s² < 2.5 m/s² < 2.5 m/s² Wibracje oddziałujące <.5 m/s² na całe ciało operatora *2 <.5 m/s² <.5 m/s² <.5 m/s² <.5 m/s² *1 Ramię ustawione poziomo bez wysuniętego teleskopu z widłami do palet (zgodnie z ISO 14397) *2 zgodnie z ISO 841 Silnik 668 T 862 T 964 T 966 T 4 Cyl. Deutz Turbo 55 kw (75 KM) 4 Cyl. Deutz Turbo Common Rail Intercooler, 75 kw (12 KM) / 9 kw (122 KM), Tier 4 final *1 *2 Ramię ustawione poziomo bez wysuniętego teleskopu z widłami do palet (zgodnie z ISO 14397) zgodnie z ISO 841 4,65 5,1 5,2 4 Cyl. Deutz Turbo Common Rail Intercooler, 1 kw (136 KM), Tier IV final 3,45 4 Cyl. Deutz Turbo Common Rail Intercooler, 115 kw (157 KM), Tier IV final Hydraulika układu jezdnego Hydrostatyczny, HTF Hydrostatyczny, HTF Hydrostatyczny, HTF Hydrostatyczny, HTF Opony Hamulec roboczy Hamulec postojowy Hydraulika robocza Hydraulika układu kierowniczego Układ kierowniczy 15.5/6-18 AT Opcja I: 15.5/55-18 Opcja II: 5/45-2 Hamulec wielotarczowy w kąpieli olejowej Wydajność pompy: od 74 l/min Ciśnienie robocze: 22 bar TL AS Option I: 45/7-2 AS Option II: 5/6/22.5 AS Option III: 6/ AS Hamulec wielotarczowy w kąpieli olejowej Wydajność pompy: od 15 l/min Ciśnienie robocze: 22 bar 46/7-24 AS Opcja I: 5/7-24 Opcja II: 6/ Opcja III: 7/ Hamulec wielotarczowy w kąpieli olejowej Wydajność pompy: od 145 l/min Ciśnienie robocze: 22 bar Udźwig 3,1 kg 4,2 kg 4,2 kg 5,3 kg Obciążenie destabilizujące 3,8 kg 4,64 kg 5,35 kg 7,9 kg (pojazd wyprostowany) *1 Osie Osie Dana, 8 otworowe felgi; układ planetarny oraz automatyczny samoblokujący mechanizm różnicowy, tylna oś wahliwa Osie Dana HD, 8 otworowe felgi; układ planetarny oraz automatyczny samoblokujący mechanizm różnicowy, tylna oś wahliwa Osie ZF HD, 1 otworowe felgi; układ planetarny oraz automatyczny samoblokujący mechanizm różnicowy, tylna oś wahliwa 5/7-24 AS Opcja I: 6/ Opcja II: 7/ Opcja III: 65/ Hamulec wielotarczowy w kąpieli olejowej Wydajność pompy: od 23 l/min Ciśnienie robocze: 22 bar Osie Dana, 1 otworowe felgi; układ planetarny oraz automatyczny samoblokujący mechanizm różnicowy, tylna oś wahliwa Masa robocza Z kabiną: 5,6 kg - 6,3 kg Z kabiną: 7,5 kg - 7,95 kg Z kabiną: 8,4 kg - 9,7 kg Z kabiną: 11, kg - 13, kg Prędkość jazdy możliwość załączenia dwóch biegów pod obciążeniem, prędkość -2 km/h, opcjonalnie: -35 km/h możliwość załączenia dwóch biegów pod obciążeniem, prędkość -2 km/h, opcjonalnie: -4 km/h możliwość załączenia dwóch biegów pod obciążeniem, prędkość -2 km/h, opcjonalnie: -4 km/h możliwość załączenia dwóch biegów pod obciążeniem, prędkość -2 km/h, opcjonalnie: -4 km/h Układ elektryczny Napięcie robocze: 12 V Napięcie robocze: 12 V Napięcie robocze: 12 V Napięcie robocze: 12 V Pojemności zbiorników Paliwo: 95 l Olej hydrauliczny: 85 l Paliwo: 115 l Olej hydrauliczny: 13 l Paliwo: 15 l Olej hydrauliczny: 13 l Poziom ciśnienia akustycznego LpA 75,5 db(a) 71 db(a) 71 db(a) 78 db(a) Poziom głośności Gwarantowany LwA Uśredniony LwA 11 db (A) 11 db (A) 12 db (A) 11 db (A) 12 db (A) 12 db (A) Paliwo: 185 l Olej hydrauliczny: 17 l 13 db (A) 11 db (A) Wibracje oddziałujące < 2.5 m/s² na rękę operatora *2 < 2.5 m/s² < 2.5 m/s² < 2.5 m/s² Wibracje oddziałujące <.5 m/s² na całe ciało operatora *2 <.5 m/s² <.5 m/s² <.5 m/s² 2,85 3, 3,5 3,64 3,8 4, 2, kg 792 kg 936 kg 18 kg 71 kg 863 kg 117 kg 117 kg 88 kg 1188 kg 1366 kg 1544 kg 1332 kg 1819 kg 235 kg 2792 kg 23 kg 27 kg 32 kg 38 kg 286 kg 2776 kg 3468 kg 416 kg 648 kg 792 kg 936 kg 18 kg [m] 2,2 2, 1,7 1,4 1,,6 [m] 2,2 2, 1,7 1,4 1,,6 [m] 2,95 2,45 2,15 1,8 1,5 1, [m] 2,83 2,55 2,25 1,9 1,3,8 [m] 2,7 2,5 2,1 1,7 1,2,7 [m] 2,75 2,5 2,1 1,7 1,2,7 [m] 2,2 2, 1,7 1,4 1,, T / 2345 T SLT *3 355 T / 355 T SLT *3 568 T *3 668 T *3 862 T *3 964 T *3 966 T *3 *3 Za pomocą wideł na stabilnym gruncie (wg. EN 474-3) *3 Za pomocą wideł na stabilnym gruncie (wg. EN 474-3) 16 17

10 WYMIARY Wszystkie specyfikacje techniczne w tym prospekcie odnoszą się do określonych modeli i ich standardowych funkcji. Osprzęt i jego zastosowanie zależy od indywidualnego modelu oraz wymagań przedstawionych przez klienta. Zdjęcia mogą zawierać produkty lub komponenty niedostępne jako wyposażenie standardowe. Opisy, wymiary, zdjęcia, waga oraz specyfikacje techniczne były aktualne w dniu wydruku tego katalogu i nie są zobowiązujące. Zastrzegamy sobie prawo do zmian w konstrukcji, wyposażeniu oraz technologii bez wcześniejszego uprzedzenia, wszystko w związku z kontynuowaniem rozwo- ju produktów. W przypadku wątpliwości co do wydajności lub działania naszych produktów w specyficznych warunkach, zalecamy przeprowadzenie testów w kontrolowanych warunkach. Nie możemy wykluczyć odchyleń od pomiarów oraz błędów w tekście i wydruku pomimo zachowania należytej staranności. W związku z tym nie ponosimy odpowiedzialności za kompletność i poprawność materiałów zawartych w tym prospekcie. Gwarantujemy jednocześnie prawidłowe funkcjonowanie naszych produktów w ramach naszych Warunków Ogólnych. Wszelkie gwarancje wykraczające poza nasze Warunki Ogólne nie będą świadczone T 2345 T SLT 355 T 355 T SLT 568 T A Rozstaw osi [mm] B Długość podwozia [mm] C Długość całkowita razem z łyżką standardową [mm] D Głębokość kopania [mm] E Maks. Wysokość robocza [mm] F G Maks. Wysokość punktu obrotu łyżki [mm] Maks. Wysokość ładowania z widłami do palet [mm] H Maks. Wysokość wysypywania [mm] I Wysokość przedniej części [mm] J Zasięg wysypywania [mm] K Wysokość siedziska [mm] L M Wysokość kabiny [mm] Wysokość z dachem ochronnym [mm] Punkt obrotowy, schowane ramię teleskopowe [mm] od 1.95 od od / 2.32 * N Szerokość całkowita [mm] Wewnętrzny promień skrętu [mm] P Zewnętrzny promień skrętu [mm] Q Zewnętrzny promień ze standardową łyżką [mm} T 862 T 964 T 966 T A Rozstaw osi [mm] B Długość podwozia [mm] C Długość całkowita razem z łyżką standardową [mm] D Głębokość kopania [mm] E Maks. Wysokość robocza [mm] F Maks. Wysokość punktu obrotu łyżki [mm] G Maks. Wysokość ładowania z widłami do palet [mm] H Maks. Wysokość wysypywania [mm] I Wysokość przedniej części [mm] J Zasięg wysypywania [mm] K Wysokość siedziska [mm] L M Wysokość kabiny [mm] Wysokość z dachem ochronnym [mm[ Punkt obrotowy, schowane ramię teleskopowe [mm] 2.53 / 2.43 * / 2.67 * / 2.76 * N Szerokość całkowita [mm] Wewnętrzny promień skrętu [mm] P Zewnętrzny promień skrętu [mm] Q Zewnętrzny promień ze standardową łyżką [mm} *1 Opcja: niska kabina 18 19

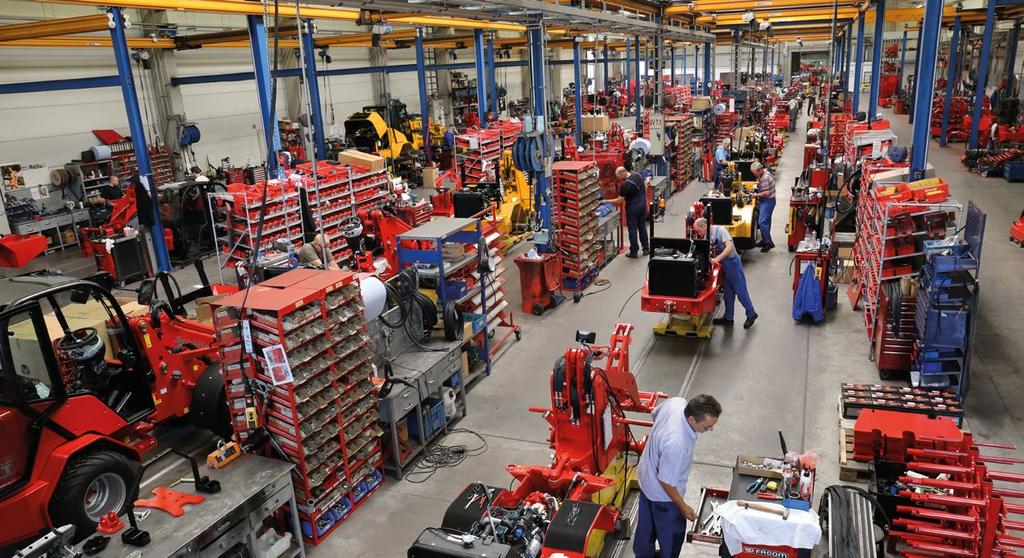

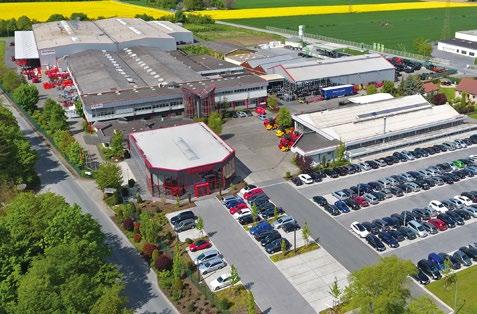

11 Proces i metody projektowania, budowy i obsługi ładowarek Schäffer są jedyne w swoim rodzaju. Wśród innych wyróżnia nas 6-letnie doświadczenie. Przede wszystkim mamy na uwadze operatora, dla którego praca powinna być bezpieczniejsza, bardziej komfortowa i opłacalna. W tym celu stosujemy nowoczesne rozwiązania i technologie produkcji w naszej fabryce w Erwitte w Niemczech. Najważniejsze jest jednak to, że nasi pracownicy współpracują z klientami i znajdują z nimi nowe rozwiązania. Długie lata zaangażowania połączone z duchem poszukiwań to podstawa wyjątkowej kompetencji i światowego sukcesu naszej firmy. Nazwa Schäffer Lader oznacza więcej niż jedyną w swoim rodzaju jakość produktu. Oznacza również bezpieczeństwo i niezrównaną obsługę serwisową, którą gwarantujemy nie tylko w Niemczech, ale w całej Europie i na całym świecie. Zakup ładowarki Schäffer jest początkiem długiej współpracy. Tylko oryginalne części zamienne zapewnią, że ładowarka przez całe lata utrzyma w 1% cechy Schäffer a. Tylko wtedy gwarantujemy niezawodność, której oczekujesz i wymagasz. Naszym klientom i partnerom serwisowym oferujemy 24 godzinny serwis wysyłkowy przez 7 dni w tygodniu, 365 dni w roku. A to także wiele znaczy TWÓJ DEALER: IMPORTER: Schaffer Ładowarki Pasek Sp. z o.o Łysomice k. Torunia, ul. Lniana 1A Tel. (56) Schäffer Maschinenfabrik GmbH Postfach 1 67 D Erwitte fon fax info@schaeffer-lader.de X.X / 3.18 / WD. Zmiany techniczne zastrzeżone. Wymiary są przybliżone. W niektórych przypadkach, ilustracje pokazują modele o niestandardowej konstrukcji.
