1

2 4 Projekt i wykonanie: ZDUNI EKSPRESJA OGNIA, Warszawa, piec szamotowy Termokaust

3 Projekt i wykonanie: KOMINKI BATURA, Poznań, 5

4 6 Projekt i wykonanie: EV KOMINKI, Krotoszyn

5 8 Projekt i wykonanie: KOMINKI SAlATA, Olsztyn,

6 Projekt i wykonanie: KOMINKI SAlATA, Olsztyn, 9

7 10 Projekt i wykonanie: KOMINKI BATURA, Poznań,

8 Projekt i wykonanie: Poznań, 11

9 Projekt i wykonanie: Poznań, 13

10 Projekt i wykonanie: Dariusz Szczęsny Lublin Projekt i wykonanie: Pracownia Zduńska forest-natura, Z. Nowakowski, Orzesze, KAFLARNIA 15

11 16 Projekt i wykonanie: KAflANDIA, C. Święcki, Białystok,

12 Projekt i wykonanie: Pracownia Zduńska forest-natura, Z. Nowakowski, Orzesze, Projekt i wykonanie: KAfEl J. Gardyńska, Warszawa, 17

13 Projekt i wykonanie: Głogowskie Studio Kominków, S. Bubniak, Głogów, Projekt i wykonanie: Ceramisart, Mielec, 18

14 Projekt i wykonanie: Dariusz Szczęsny, Lublin 19

15 Projekt i wykonanie: KAfEl J. Gardyńska, Warszawa, 20 Projekt i wykonanie: KOMINKI J.Piądłowski, Lublin

16 Projekt i wykonanie: KAflANDIA, C. Święcki, Białystok, 21

17 Projekt i wykonanie: ZIP KOMINKI, Nowy Targ, 23

18 24 Projekt i wykonanie: ZDUNI EKSPRESJA OGNIA, Warszawa, piec szamotowy Termokaust

19 Projekt i wykonanie: FLAMMA KOMINKI, Białystok, 25

20 Wykonanie: KOMINKI MARZEC, Gorzów, Projekt: WIZ-ART, Alicja Marzec, 27

21 Projekt i wykonanie: ZDUNI EKSPRESJA OGNIA, Warszawa, Projekt i wykonanie: KOMINKI DAMARO, Rybnik 29

22 32 Projekt i wykonanie: Pracownia Zduńska forest-natura, Z. Nowakowski, Orzesze, piec szamotowy Termokaust Projekt i wykonanie: Kominki Rudny, Poznań,

23 Projekt i wykonanie: Pracownia Zduńska forest-natura, Z. Nowakowski, Orzesze, piec szamotowy Termokaust 34 Projekt i wykonanie: KOMINKI KOMIKOM, Żnin,

24 Projekt i wykonanie: Pracownia Zduńska forest-natura, Z. Nowakowski, Orzesze, piec szamotowy Termokaust Projekt i wykonanie: Kalarnia KAFEL-KAR, 36

25 Projekt i wykonanie: Kalarnia KAFEL-KAR, KAFLARNIA 37

26 Projekt i wykonanie: KOMINKI SAlATA, Olsztyn, 39

27 Projekt i wykonanie: Kalarnia KAFEL-KAR, 41

28 Wykonanie: KOMINKI MARZEC, Gorzów, Projekt: WIZ-ART, Alicja Marzec, 43

29 Projekt i wykonanie: KOMINKI BATURA, Poznań, KAFLARNIA 45

30 Projekt i wykonanie: KAflANDIA, C. Święcki, Białystok, Projekt i wykonanie: KAFMET D. Kondrak, Kielce, 47

31 48 Projekt i wykonanie: KAflANDIA, C. Święcki Białystok, Projekt i wykonanie: DACER, D. Tyszkiewicz, Warszawa

32 Projekt i wykonanie: Pracownia Zduńska forest-natura, Z. Nowakowski Orzesze, Projekt i wykonanie: Kalarnia KAFEL-KAR, 49

33 Projekt i wykonanie: ZDUNI EKSPRESJA OGNIA, Warszawa, 51

34 KAFLARNIA 53

35 Projekt i wykonanie: KOMINKI PIOTROWSKI, Wałbrzych, Projekt i wykonanie: Kalarnia KAFEL-KAR, 57

36 Projekt i wykonanie: ZDUNI EKSPRESJA OGNIA, Warszawa, Projekt i wykonanie: Pracownia Zduńska forest-natura, Z. Nowakowski, Orzesze, 59

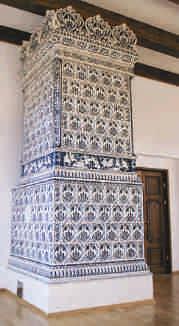

37 PRZYKŁADY KAflI ODTWORZENIOWYCH Zamek w Tykocinie rekonstrukcja zabytkowego pieca KAFLARNIA 61

38 PRZYKŁADY ZLECEŃ INDYWIDUAlNYCH elementy dekoracyjne: herb i godło

39

40 K A f l E M A l O W A N E PRZYKŁADY KAFLI ZDOBIONYCH ZŁOTEM I PLATYNĄ KAFLARNIA 65

41 K O l O R Y S T Y K A K A f l I Kolory podstawowe NoWoŚĆ! 01 ARKTYCZNA BIEl POŁYSK 02 KREMOWY POŁYSK 03 MORElA POŁYSK 05 ECRU POŁYSK 06 BŁĘKIT POŁUDNIA POŁYSK 07 CZERŃ FORTEPIANOWA POŁYSK Kolory z dopłatą 10% 21 BEŻ MAT 22 VANIlIA MAT 23 PERŁA MAT 24 CAPPUCINO MAT 26 lawenda MAT 72 GRAfIT MAT NoWoŚĆ! NoWoŚĆ! 29 RÓŻ WENECKI MAT 32 SAHARA MAT 33 SIENA MAT Kolory z dopłatą 20% 04 BRĄZ TRANSPARENTNY* 25 KOBAlT TRANSPARENTNY* 30 SŁONECZNIKOWY TRANSPARENTNY* 31 WRZOSOWY TRANSPARENTNY* 74 MAlINOWY TRANSPARENTNY* 66

42 K O l O R Y S T Y K A K A f l I Kolory z dopłatą 30% 27 lazurowy TRANSPARENTNY* 28 MIODOWY TRANSPARENTNY* 51 BEŻ CRACLE MAT 52 OlIWKA TRANSPARENTNA* 53 POPIElATY CRAClE 55 ZIELEŃ BUTElKOWA TRANSPARENTNA* Kolory z dopłatą 40% 71 CZERWIEŃ ZACHODU 73 KARMAZYNOWA CZERWIEŃ 75 METAlICZNY BRĄZ 76 ORANGE POŁYSK Zdobienia dopłata 150% dopłata 60% KOLORy na indywidualne Zamówienie 101 ZDOBIONE ZŁOTEM 102 ZDOBIONE PLATYNĄ Przedstawiona kolorystyka kafli może nieznacznie odbiegać od rzeczywistych kolorów. *przy szkliwach transparentnych mogą wystąpić przebarwienia i harysowanie co jest cechą naturalną. KAFLARNIA 67

43 KAFLE KOMINKOWE GŁADKIE Kp01 Kp02 Kp03 Kp04 Kp05 Kp06 Kp07 Kp08 KAFLE KOMINKOWE TALERZ CIĘTY Kt01 Kt02 Kt03 Kp09 Kp10 Kp11 Kp12 KAflE KOMINKOWE BRAMA Kt04 Kt05 Kt06 Kb01 Kb02 Kb03 Kb04 Kb05 KAflE format 44 cm KAflE format 28 cm f01 f02 f03 f04 f05 fm01 fm02 fm03 fm04 68 f06 f07 f08p f08l fm05 fm06 fm07 fm08

44 półki KoMINKoWE 6 K01 K01/1 K02 K03 K04 K05 KaFlE WIEŃCoWE 6 K06 K07 K08 K09 K10 K11 półki KoMINKoWE 3 SlIM S01 S02 S03 S04 S05 listwy dystansowe Ld01 Ld02 Ld03 Ld04 Ld05 Ld06 Ld07 Ld08 Ld09 Ld10 Ld11 Ld12 69

45 GzyMSy G01 G02 G03 G03/1 G04 G04/1 G17 G17/1 G05 G06 G13 G07 G07/1 G08 G08/1 G09 G09/1 G10 G10/1 G11 G11/1 G12 G12/1 G14 G14/1 G15 G15/1 G16 G16/1 70

46 CoKoły C01 C02 C07 C03 C04 C08 C05 C06 C09 KaFlE KoMINKoWE zdobione Kz06 Kz07 Kz08 Kz09 Kz10 Kz11 piec okrągły Ko01 Ko02 Ko02 Ko03 Ko04 Ko05 Ko12 Ko06 Ko05 Ko08 Ko09 Ko10 Ko11 71

47 piec SECESyJNy Z01 Z01a Z01bP Z01bL Z02 Z03 Z04 Z05 Z05/2 Z06 Z07 Z08 Z09 Z10 l Z10 P Z11 Z12 Z13 KaFlE piecowe P01 P02 P05 P06 P07 P08 P09 P10 72

48 Og01 Og02 Og03 Og04 Symb. KAflE KOMINKOWE OGARKI Wymiary [mm] Og01 KAFEL ŚRODKOWY 280 x 220 x 50 Og02 KAFEL NAROŻNY ZAOKRĄGLONY 280 x 110 x 110 Og03 KAFEL NAROŻNY OSTRY 280 x 110 x 110 Og04 KAFEL POŁÓWKA 1/2 280 x 110 x 50 N o W o Ś Ć! KaFlE KoMINKoWE ogarki KaFlE WyKoŃCzENIoWE, dekoracyjne l01 l02 l03 l04 l05 l06 73

49 Symb. KAflE KOMINKOWE BRAMA Wymiary [mm] Kb01 KAFEL ŚRODKOWY 220 x 220 x 50 Kb02 KAFEL NAROŻNY ZAOKRĄGLONY 220 x 110 x 110 Kb03 KAFEL NAROŻNY OSTRY 220 x 110 x 110 Kb04 KAFEL POŁÓWKA 1/2 220 x 110 x 50 Kb05 KAFEL ŚRODKOWY Z WYWIETRZNIKIEM 220 x 220 x 50 Symb. KAFLE KOMINKOWE TALERZ CIĘTY Wymiary [mm] Kt01 KAFEL ŚRODKOWY 220 x 220 x 50 Kt02 KAFEL NAROŻNY ZAOKRĄGLONY 220 x 110 x 110 Kt03 KAFEL POŁÓWKA 1/2 220 x 110 x 50 Kt04 KAFEL ŚRODKOWY Z WYWIETRZNIKIEM 220 x 220 x 50 Kt05 KAFEL ŚRODKOWY Z WYWIETRZNIKIEM 220 x 220 x 50 Kt06 KAFEL NAROŻNY OSTRY 220 x 110 x 110 Symb. KAFLE KOMINKOWE GŁADKIE Wymiary [mm] Kp01 KAFEL ŚRODKOWY 220 x 220 x 50 Kp02 KAFEL NAROŻNY OSTRY 220 x 110 x 110 Kp03 KAFEL NAROŻNY OSTRY L 220 x 220 x 110 Kp04 KAFEL POŁÓWKA 1/2 220 x 110 x 50 Kp05 KAFEL NAROŻNY ZAOKRĄGLONY 220 x 110 x 110 Kp06 KOREK Kp07 KAfEl Z OTWOREM ( 135) 220 x 220 x 50 Kp08 KAFEL ŚRODKOWY Z WYWIETRZNIKIEM 220 x 220 x 50 Kp09 KAFEL ŚRODKOWY Z WYWIETRZNIKIEM 220 x 220 x 50 Kp10 KAFEL ŚRODKOWY Z WYWIETRZNIKIEM 220 x 220 x 50 Kp11 PŁYTKA ŚRODKOWA 220 x 220 x 18 Kp12 PŁYTKA ŚRODKOWA 250 x 220 x 18 74

50 Symb. KAflE KOMINKOWE format 44 CM Wymiary [mm] f01 KAFEL ŚRODKOWY 440 x 220 x 50 f02 KAFEL NAROŻNY ZAOKRĄGLONY 440 x 110 x 110 f03 KAFEL NAROŻNY OSTRY 440 x 110 x 110 f04 KAFEL POŁÓWKA 440 x 110 x 50 f05 KAFEL ŚRODKOWY Z WYWIETRZNIKIEM 440 x 220 x 50 f06 KAFEL NAROŻNY L 440 x 220 x 110 f06 KAFEL NAROŻNY L TYP II 440 x 220 x 110 f07 KAFEL NAROŻNY ZAMYKAJĄCY PRAWY 440 x 220 x 10 f08 KAFEL NAROŻNY ZAMYKAJĄCY LEWY 440 x 220 x 10 Symb. KAflE KOMINKOWE format 28 CM Wymiary [mm] fm01 KAFEL ŚRODKOWY 280 x 220 x 50 fm02 KAFEL NAROŻNY ZAOKRĄGLONY 280 x 110 x 110 fm03 KAFEL NAROŻNY OSTRY 280 x 110 x 110 fm04 KAFEL POŁÓWKA 280 x 110 x x 220 x 50 fm05 KAFEL ŚRODKOWY Z WYWIETRZNIKIEM 280 x 110 x 110 fm06 KAFEL NAROŻNY OSTRY ZEWNĘTRZNY 280 x 110 x 110 fm07 KAFEL NAROŻNY OSTRY WEWNĘTRZNY 280 x 110 x 110 fm08 KAFEL NAROŻNY ZAMYKAJĄCY 110 x 110 x 110 Symb. PÓŁKI KOMINKOWE 6 Wymiary [mm] K01 PÓŁKA ŚRODKOWA 220 x 250 x 60 K01/1 PÓŁKA ŚRODKOWA 250 x 250 x 60 K02 PÓŁKA ŚRODKOWA KRYJĄCA 220 x 220 x 50 K03 PÓŁKA ROGOWA ZAOKRĄGLONA 250 x 250 x 60 K04 PÓŁKA ROGOWA OSTRA 250 x 250 x 60 K05 PÓŁKA ROGOWA OSTRA x 110 x 60 75

51 Symb. PÓŁKI WIEŃCOWE 6 Wymiary [mm] K06 KAFEL WIEŃCOWY ŚRODKOWY 220 x 60 K07 KAFEL WIEŃCOWY NAROŻNY ZAOKRĄGLONY 250 x 250 x 60 K08 KAFEL WIEŃCOWY NAROŻNY OSTRY 250 x 250 x 60 K09 PÓŁKA R x 250 x 125 K10 ELEMENT DO PÓŁKI R x 250 x 50 K11 KAFEL WIEŃCOWY OSTRY x 110 x 60 Symb. PÓŁKI KOMINKOWE 3 SLIM Wymiary [mm] S01 PÓŁKA ŚRODKOWA 220 x 220 x 30 S02 PÓŁKA ŚRODKOWA 250 x 220 x 30 S03 PÓŁKA ROGOWA ZAOKRĄGLONA 220 x 220 x 30 S04 PÓŁKA ROGOWA OSTRA 220 x 220 x 30 S05 PÓŁKA ROGOWA OSTRA x 110 x 30 Symb. listwy DYSTANSOWE Wymiary [mm] Ld01 LISTWA DYSTANSOWA ŚRODKOWA 220 x 60 Ld02 LISTWA DYSTANSOWA NAROŻNA ZAOKRĄGLONA 110 x 110 x 60 Ld03 LISTWA DYSTANSOWA NAROŻNA OSTRA 110 x 110 x 60 Ld04 LISTWA DYSTANSOWA ŚRODKOWA 220 x 60 Ld05 LISTWA DYSTANSOWA ZAOKRĄGLONA 110 x 110 x 60 Ld06 LISTWA DYSTANSOWA NAROŻNA 110 x 110 x 60 Ld07 LISTWA DYSTANSOWA ŚRODKOWA x 30 Ld08 LISTWA DYSTANSOWA ZAOKRĄGLONA x 110 x 30 Ld09 LISTWA DYSTANSOWA NAROŻNA x 110 x 30 Ld10 LISTWA DYSTANSOWA ŚRODKOWA GŁ x 30 Ld11 LISTWA DYSTANSOWA NAROŻNA ZAOKRĄGLONA GŁ x 110 x 30 Ld12 LISTWA DYSTANSOWA NAROŻNA OSTRA GŁ x 110 x 30 76

52 Symb. COKOŁY I GZYMSY Wymiary [mm] G01 GZYMS OZDOBNY ŚRODKOWY 220 x 170 G02 GZYMS OZDOBNY NAROŻNY 165 x 55 x 170 G03 GZYMS ŚRODKOWY 220 x 115 G03/1 GZYMS ŚRODKOWY 220 x 115 G04 GZYMS NAROŻNY OSTRY 68 x 68 x 115; 108 x 108 G04/1 GZYMS NAROŻNY OSTRY 108 x 108 x 115; 68 x 68 G17 GZYMS NAROŻNY ZAOKRĄGLONY 68 x 68 x 115; 108 x 108 G17/1 GZYMS NAROŻNY ZAOKRĄGLONY 108 x 108 x 115; 68 x 68 G05 GZYMS ŚRODKOWY MAKI 220 x 150 G06 GZYMS NAROŻNY OSTRY MAKI 110 x 110 x 150 G13 GZYMS NAROŻNY ZAOKRĄGLONY MAKI 110 x 110 x 150 G07 GZYMS ŚRODKOWY LISTKI 220 x 120 x 85 G07/1 GZYMS ŚRODKOWY LISTKI 220 x 120 x 85 G08 GZYMS NAROŻNY LISTKI 110 x 110; 165 x 165 x 120 G08/1 GZYMS NAROŻNY LISTKI 165 x 165 x 120; 110 x 110 G09 GZYMS ZAOKRĄGLONY 165 x 165 x 100, 110 x 110 G09/1 GZYMS ZAOKRĄGLONY 165 x 165 x 100, 110 x 110 G10 GZYMS ŚRODKOWY 220 x 100 x 85 G10/1 GZYMS ŚRODKOWY 220 x 100 x 85 G11 GZYMS GŁADKI ZAOKRĄGLONY 165 x 165 x 100, 110x110 G11/1 GZYMS GŁADKI ZAOKRĄGLONY 165 x 165 x 100, 110x110 G12 GZYMS NAROŻNY GŁADKI 165 x 165 x 100, 110x110 G12/1 GZYMS NAROŻNY GŁADKI 165 x 165 x 100, 110x110 G14 GZYMS ŚRODKOWY 440 x 220 x 85 G14/1 GZYMS ŚRODKOWY 440 x 220 x 85 G15 GZYMS NAROŻNY ZAOKRĄGLONY 110 x 110 x 220; 165 x

53 G15/1 GZYMS NAROŻNY ZAOKRĄGLONY 165 x 165 x 220; 110 x 110 G16 GZYMS NAROŻNY OSTRY 110 x 110 x 220; 165 x 165 G16/1 GZYMS NAROŻNY OSTRY 165 x 165 x 220; 110 x 110 C01 COKÓŁ PROSTY ŚRODKOWY 220 x 155 C02 COKÓŁ PROSTY NAROŻNY 110 x 110 x 155 C07 COKÓŁ NAROŻNY ZAOKRĄGLONY 110 x 110 x 155 C03 COKÓŁ OZDOBNY ŚRODKOWY 220 x 145 C04 COKÓŁ OZDOBNY NAROŻNY 110 x 110; 125 x 125 x 145 C08 COKÓŁ OZDOBNY NAROŻNY ZAOKRĄGLONY 110 x 110; 125 x 125 x 145 C05 COKÓŁ OZDOBNY ŚRODKOWY OKNA 220 x 160 x 50 C06 COKÓŁ OZDOBNY NAROŻNY OKNA 110 x 110 x 160; 130 x 130 x 160 C09 COKÓŁ NAROŻNY ZAOKRĄGLONY OKNA 110 x 110 x 160; 130 x 130 x 160 Symb. KAFLE WYKOŃCZENIOWE, DEKORACYJNE Wymiary [mm] Kz06 Kz07 Kz08 PÓŁKA ŚRODKOWA PÓŁKA NAROŻNA KORONA DUŻA NENUFARY 220 x 170 x 150 [220 x 110 podstawa] 170 x 170 x 150 [110 x 110 podstawa] 660 x 340, [880 x 340 x 110 z narożnikami] Kz09 KORONA MAŁA NENUfARY 440 x 340 Kz10 NAROŻNIK 110 x 110 x 205 Kz11 ELEMENT MODUŁOWY WYPEŁNIAJĄCY 220 x 110 l01 KAFEL ŁUK NAROŻNY 220 x 220 x 100 l02 KAFEL ŁUK ŚRODKOWY 220 x 100 l03 ELEMENT OZDOBNY NAROŻNIK DUŻY KOLUMNA 660 x 155 l04 ElEMENT OZDOBNY DWOREK 660 x 440 l05 ElEMENT OZDOBNY OSTY 340 x 520 l06 POSTUMENT 134 x 134 x 200 [78 x 78 podstawa] 78

54 Symb. KAflE SECESYJNE Wymiary [mm] Z01 KORONA DUŻA Z NAROŻNIKAMI 910 x 520 x 85 Z01a NAROŻNIK 85 x 85 x 240 Z01bL ELEMENT MODUŁOWY WYPEŁNIAJĄCY LEWY 220 x 210 Z01bP ELEMENT MODUŁOWY WYPEŁNIAJĄCY PRAWY 220 x 210 Z02 KORONA MAŁA 495 x 295 x 85 Z03 LISTWA ZDOBIONA Z NAROŻNIKAMI 910 x 155 x 97 Z03a NAROŻNIK 97 x 97 x 155 Z04 LISTWA ZDOBIONA BEZ NAROŻNIKÓW 715 x 155 Z05/1 ElEMENT ZDOBIONY MAKI 340 x 535 Z05/2 ElEMENT ZDOBIONY MAKI x 510 Z06 GZYMS ZDOBIONY NAROŻNY PIONOWY 105 x 105 x 325 Z07 GZYMS ZDOBIONY NAROŻNY PIONOWY 105 x 105 x 220 Z08 LISTWA ZDOBIONA ŚRODKOWA POZIOMA 300 x 100 x 50 Z09 GZYMS ŚRODKOWY PRZEWĘŻENIE 220 x 107 x 93 Z10P GZYMS ŚR. PRZEWĘŻENIE PRAWY 220 x 110; 280 x 168 x 93 Z10l GZYMS ŚR. PRZEWĘŻENIE LEWY 220 x 110; 280 x 168 x 93 Z11 KAFEL OZDOBNY ŚRODKOWY 220 x 220 Z12 KAFEL OZDOBNY NAROŻNY 220 x 110 x 110 Z13 KAFEL OZDOBNY PÓŁÓWKA 220 x

55 Symb. PIEC OKRĄGŁY Wymiary [mm] Ko01 GZYMS 247 x 175 R ~402 Ko02 GZYMS PRZEWĘŻENIE 247 x 227 x 80 R ~402 R ~370 Ko03 KAFEL ŚRODKOWY 280 x 227 R ~370 Ko04 KAFEL ŚRODKOWY 330 x 247 R ~402 Ko05 PÓŁKA 227 x 30 R ~370 Ko06 listwa ZDOBIONA 227 x 150 Ko07 LISTWA MASKUJĄCA 280 x 70 Ko08 COKÓŁ 247 x 120 R ~402; R~460 Ko09 KAFEL ŚRODKOWY Z WYWIETRZNIKIEM 280 x 227 R ~370 Ko10 KAFEL ŚRODKOWY Z WYWIETRZNIKIEM 330 x 247 R ~402 Ko11 DEKIElEK Ko12 PÓŁKA 247 X 30 R ~402 Symb. KAflE PIECOWE Wymiary [mm] P01 KAFEL PIECOWY ŚRODKOWY 195 x 125 P02 KAFEL PIECOWY NAROŻNY 195 x 125 x 97 P05 KAFEL PIECOWY WIEŃCOWY ŚRODKOWY 400 x 72 P06 KAFEL PIECOWY WIEŃCOWY /LEWY/ 400 x 72 P07 KAFEL PIECOWY WIEŃCOWY /PRAWY/ 400 x 72 P08 KAfEl PIECOWY OKAPNIKOWY 125 x 125 x 125 P09 KAfEl PIECOWY Z OTWOREM 195 x 125 P10 KOREK PIECOWY 80
