1 Gama Kultywatorów Talerzowych GAMA KULTYWATORÓW TALERZOWYCH

2 GAMA KULTYWATORÓW TALERZOWYCH Gama kultywatorów talerzowych MASCHIO to strategiczne rozwiązanie do zakopywania resztek pożniwnych i spulchniania gleby na głębokości od 10 do 15 cm. Gama kultywatorów talerzowych obejmuje 3 modele: VELOCE, UFO TZAR i ADMIRAL. Ich wspólną cechą jest duży prześwit między elementami i specjalnie opracowane rozmiary ramy, które umożliwiają prędkość roboczą od 12 do 15 km/h, przyczyniając się do zwiększenia efektywności i produktywności pracy. UNICO M 4 KORZYŚCI AGRONOMICZNE Wykorzystanie resztek pożniwnych W przeciwieństwie do konwencjonalnych upraw, użycie agregatu talerzowego powoduje ograniczenie odwrócenia warstw na pierwszych cm głębokości, umożliwiając zwiększenie zawartości substancji organicznych na powierzchni. Resztki pożniwne zostają pocięte i wymieszane z glebą, tworząc optymalne środowisko do rozwoju mikroorganizmów i zwiększając żyzność gleby. Poprawa struktury gleby W dłuższej perspektywie, uprawa samej warstwy aktywnej, na głębokości do 15 cm, poprawia także strukturę gleby, sprawiając, że staje się bogatsza w substancje organiczne: parametry gleby stają się idealne zarówno pod względem jej łatwiejszego spulchniania, jak i kolejnego wysiewu. Kontrola chwastów Aby osiągnąć maksymalną produktywność, należy jak najskuteczniej kontrolować rozwój chwastów i jednocześnie ograniczać stosowanie środków chemicznych, aby chronić środowisko i zmniejszyć nakłady finansowe. 2

3 INDEKS VELOCE Kultywator talerzowy do działania powierzchniowego 4 UFO TZAR Kultywator kombinowany 12 ADMIRAL Kultywator kombinowany 20 KORZYŚCI EKONOMICZNE Większa opłacalność Efektywność, wszechstronność i zmniejszenie zużycia to cechy charakterystyczne łączące agregaty talerzowe Maschio Gaspardo, skonstruowane w ścisłej współpracy z rolnikami: w ten sposób, uzyskano minimalną uprawę z ograniczeniem kosztów eksploatacji i czasów pracy. 3

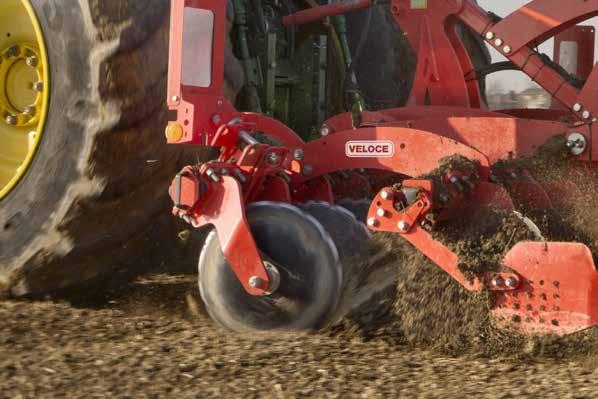

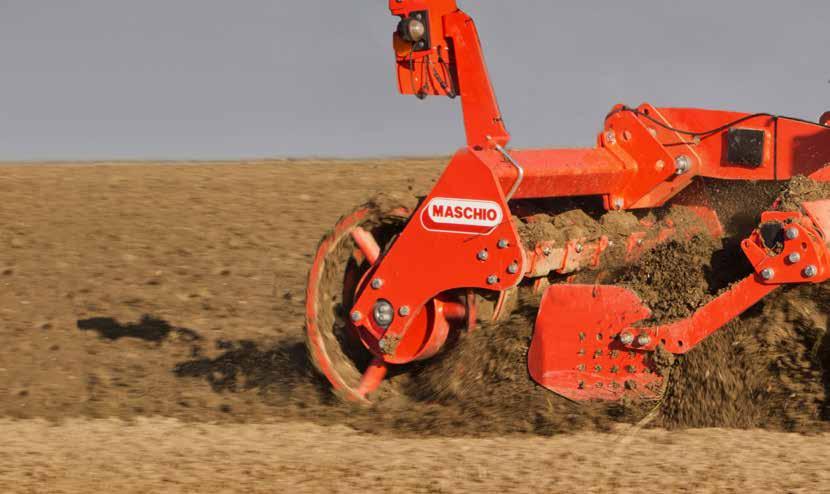

4 VELOCE Kultywator talerzowy do działania powierzchniowego VELOCE VELOCE - szybki z nazwy i w działaniu! VELOCE to lekki agregat talerzowy doskonały do przetwarzania resztek pożniwnych i spulchniania gleby pod zasiew oraz zakopywanie obornika. Odstęp między rzędami wielkości 800 mm gwarantuje optymalny przepływ gleby w każdych warunkach roboczych. DOSTĘPNE MODELE Rama sztywna zawieszana Wersje ze sztywną ramą są dostępne w rozmiarze od 2,5 do 4 m. Regulacja hydrauliczna wału dostępna seryjnie ułatwia osiągnięcie prawidłowej głębokości roboczej. Skuteczne w terenie i wydajne na polu, gwarantują doskonałą produktywność i zmniejszone zużycie, dzięki dużej prędkości operacji, do 15 km na godzinę. VELOCE Moc ciągnika Szerokość robocza Szerokość transportowa Głębokość robocza Liczba talerzy Waga KM (cm) (cm) (cm) (Ø - n) (kg)*

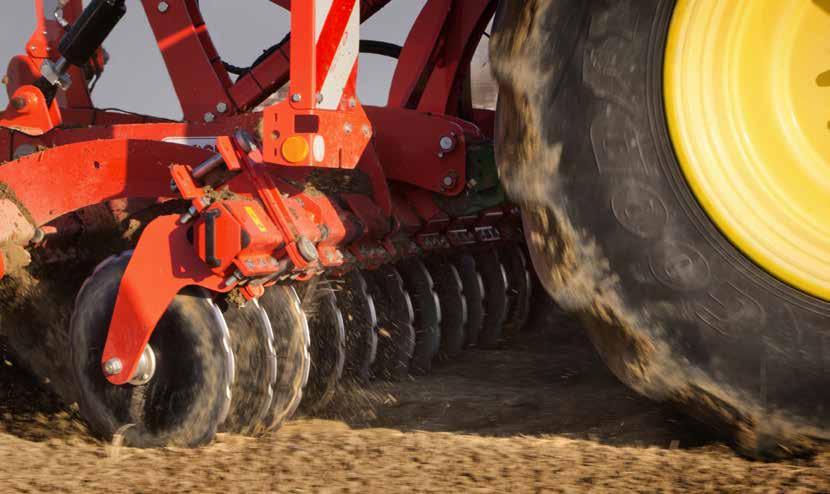

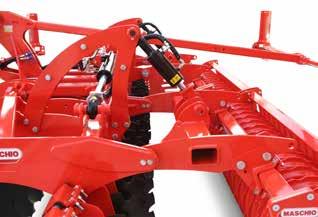

5 Rama składana zawieszana Modele składane dostępne od 4 do 6 m, z regulacją hydrauliczną wału dla głębokości roboczej, to idealny kompromis między kompaktowością i wydajnością pracy (do 6 metrów!). VELOCE Moc ciągnika Szerokość robocza Szerokość transportowa Głębokość robocza Liczba talerzy Waga KM (cm) (cm) (cm) (Ø - n) (kg)* Rama składana pół-zawieszana Model pół-zawieszony jest wyposażony w wózek transportowy do wersji od 4 do 6 metrów. Komfortowy i zwrotny, może współpracować z ciągnikami o mniejszej mocy. Większa swoboda ruchu umożliwia agregatowi talerzowemu dokładniejsze śledzenie profilu terenu i zapewnienie optymalnej uprawy. PRESTO Moc ciągnika Szerokość robocza Szerokość transportowa Głębokość robocza Liczba talerzy Waga KM (cm) (cm) (cm) (Ø - n) (kg)*

6 Maksymalny poziom wszechstronności Wiele korzyści dla wszelkich potrzeb Dzięki dużej wszechstronności i wytrzymałości model VELOCE może być wykorzystywany w dowolnych warunkach roboczych: od obróbki ściernisk na uprawach zerowych, poprzez zakopywanie międzyplonów po spulchnianie gleby po orce, dla wszechstronności przez cały rok. Regulacja głębokości W przedniej części maszyny znajduje się płyta z podziałką, widoczna z kabiny ciągnika, stale wskazująca głębokość, na której pracuje maszyna, co znacznie zwiększa komfort pracy rolnika. Strefa mm Strefa 1 Dwa rzędy talerzy o średnicy 510 mm umożliwiają obróbkę profilu gleby na głębokości do 10 cm. Odstęp między dwoma rzędami został zwiększony do 800 mm, aby zapewnić dokonały przepływ gleby, także w razie obecności resztek pożniwnych, i umożliwić prędkość pracy do 15 km/h i doskonałe wymieszanie gleby z resztkami. 6

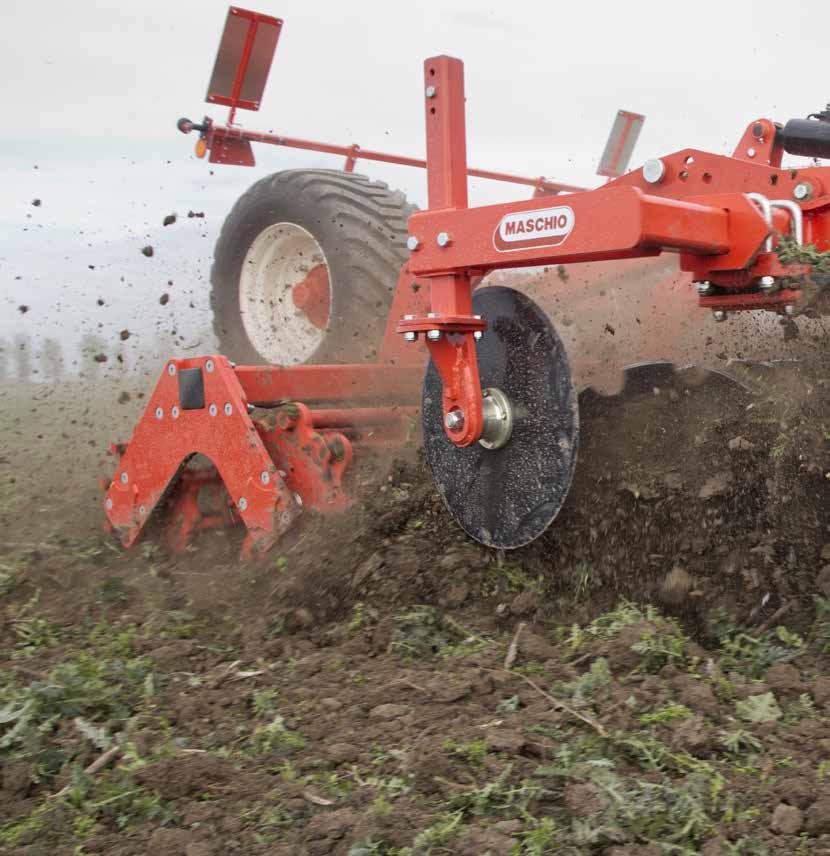

7 Żadnych niedoskonałości Aby poprawić jakość uprawy na krawędziach, opracowano nowe rozwiązanie: kwadratową osłonę zamiast klasycznego talerza. Jest ona łatwa do ustawienia i gwarantuje całkowitą retencję, także przy dużej ilości resztek pożniwnych. Po prawidłowym wyregulowaniu przed rozpoczęciem pracy, żaden rząd ani bruzda nie będzie widoczna pomiędzy kolejnymi przejazdami. Regulacja hydrauliczna Głębokość robocza jest regulowana przez tylny wał za pomocą układu hydraulicznego sterowanego przez operatora z kabiny ciągnika, także podczas pracy, umożliwiając jej zmianę w dowolnym momencie. Strefa 2 Strefa 2 Gleba przerzucana przez dwa rzędy talerzy przednich jest konsolidowana przez tylny wał, co zapewnia lepsze warunki do jednorodnego zasiewu. Dzięki szerokiej gamie dostępnych wałów, odpowiednie rozwiązanie dla każdego rodzaju terenu jest w zasięgu reki. 7

8 Efektywne talerze VELOCE Kompaktowy front pracy Talerze, każdy zamontowany na niezależnych zawieszeniach, są oddalone od siebie o 25 cm i rozstawione w dwóch przesuniętych rzędach, aby zapewnić bardzo agresywny front pracy, ale jednocześnie umożliwić optymalny przepływ gleby i/lub resztek pożniwnych w każdych warunkach roboczych. Powiększone talerze Talerze w modelu VELOCE zostały wykonane ze stali borowej o wysokiej wytrzymałości, aby zapewnić optymalną pracę także na twardym terenie. Średnica 510 mm zapewnia głębokość roboczą wynoszącą 10 cm, idealną zarówno do zakopywania resztek pożniwnych, jak i spulchniania grud ziemi. Zmniejszenie wypukłości ułatwia penetrację terenu przy takim samym poborze mocy. Ø 510 mm Talerz z 15 zębami Przeznaczony do powierzchniowego spulchniania gleby i przygotowania podłoża pod zasiew. Talerz z 9 zębami Bardzo agresywny i precyzyjny. Idealny do terenu z dużą ilością resztek pożniwnych. 8

9 AGRIHUB - zlikwiduj konieczną konserwację! Piasty każdego talerza są obracane na specjalnych przeciwstawnych łożyskach stożkowych. Łożysko jest zabezpieczone przed pyłem, błotem i zanieczyszczeniami za pomocą specjalnej uszczelki i przykręconej pokrywy, które gwarantują maksymalną niezawodność. Piasta została wykonana w taki sposób, aby zapewnić jak najlepsze osiągi przy minimalnej liczbie czynności obsługowych: nie ma konieczności okresowego smarowania poszczególnych talerzy! Bez kompromisów Aby zapewnić najwyższą jakość pracy, zarówno na powierzchni, jak i pod nią, każdy talerz został zamontowany na własnym wsporniku i amortyzatorze "Silent Block". Zaprojektowane w najmniejszych detalach Wspornik talerza został zaprojektowany w taki sposób, aby maksymalnie ułatwić przepływ gleby zarówno wewnątrz, jak i na zewnątrz, zwłaszcza przy dużych prędkościach. Lekko zakrzywiony kształt poprawia niwelowanie nierówności dla większej stabilności pracy. Skok 10 cm Silent block Doskonały kompromis między kompaktowością, masą i osiągami, każdy talerz modelu VELOCE jest amortyzowany za pomocą systemu Silent Block: 4 gumowe cylindry o wysokiej sprężystości (tłumienie drgań) zapewniają sztywność całego agregatu talerzowego, gwarantując odpowiednie pochłanianie nierówności terenu. Ten system nie wymaga żadnej konserwacji i smarowania. 9

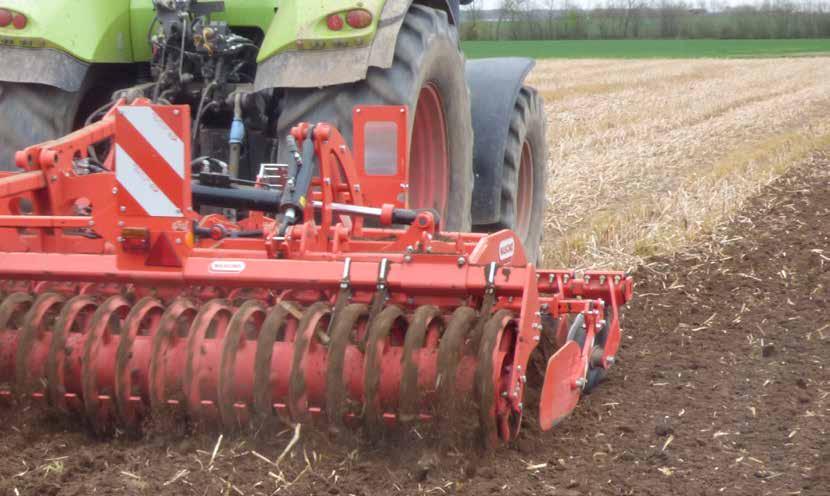

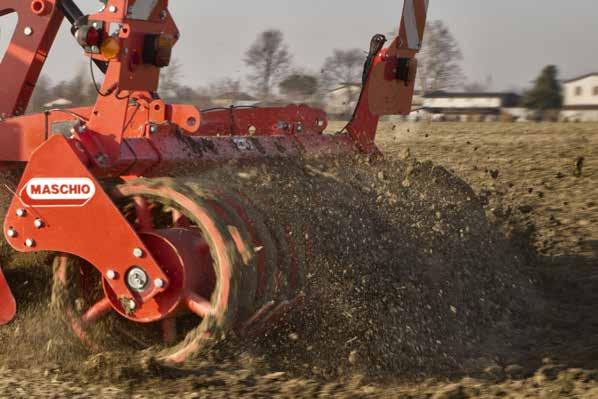

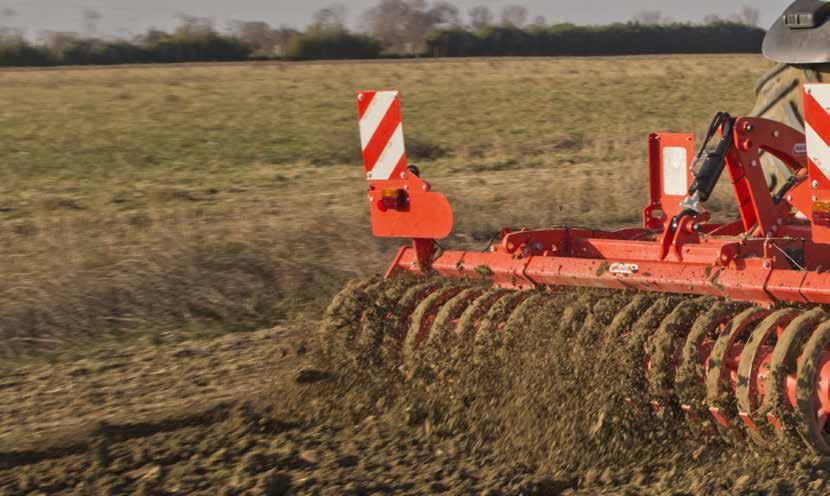

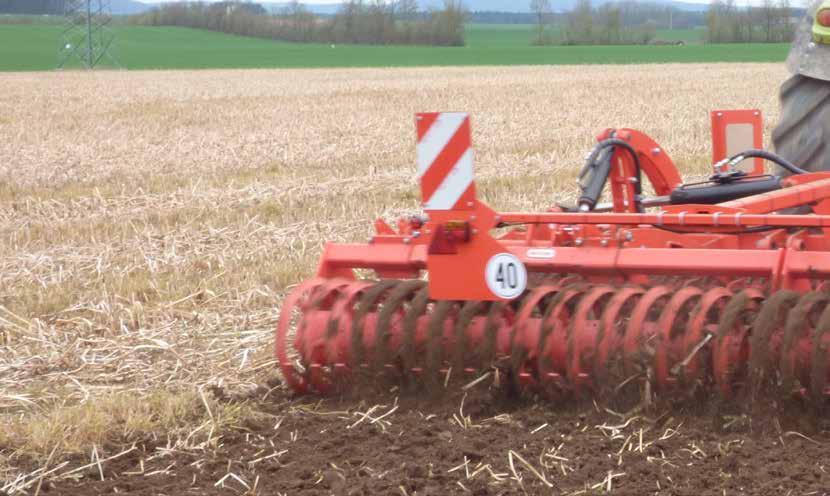

10 Wybierz wał najbardziej odpowiedni dla swoich upraw VELOCE Ø 600 mm Wał pierścieniowy i wał w kształcie U Te modele wałów oferują maksymalną wszechstronność użytkowania, zwłaszcza na mokrym terenie, gdzie konieczne jest wyrównywanie i zagęszczanie podłoża bez nadmiernego ubijania. W terenie powstają ubite pasy na zmianę z pasami gleby nieuprawianej, co ułatwia wymianę powietrza i wody i zapobiega powstawaniu grud powierzchniowych i zastojów wody. Ø 560 mm Wał klatkowy Idealny do suchych terenów, umożliwia doskonałe spulchnienie i wyrównanie powierzchni. Średnica 600 mm doskonale redukuje duże grudy ziemi. Niewielki ciężar ogranicza tylny zwis, umożliwiając podczepianie do lekkich ciągników. Ø 600 mm Ø 600 mm Ø 600 mm Wał gumowy Idealny do suchych terenów, także ciężkich gleb, umożliwia przygotowanie doskonałego podłoża pod zasiew, tworząc ubitą warstwę powierzchniową. Wilgoć zawarta w glebie zostaje zatrzymana i umożliwia szybkie kiełkowanie uprawy. Jest on szczególnie zalecany do zasiewu zboża z międzyrzędziem 12,5 cm. Wał Packer Idealny do suchych terenów, także ciężkich gleb, wał Packer umożliwia przygotowanie doskonałego podłoża pod zasiew, tworząc ubitą warstwę powierzchniową. Teren, po przejściu maszyny, zatrzymuje wilgoć i sprzyja szybkiemu kiełkowaniu uprawy. 10

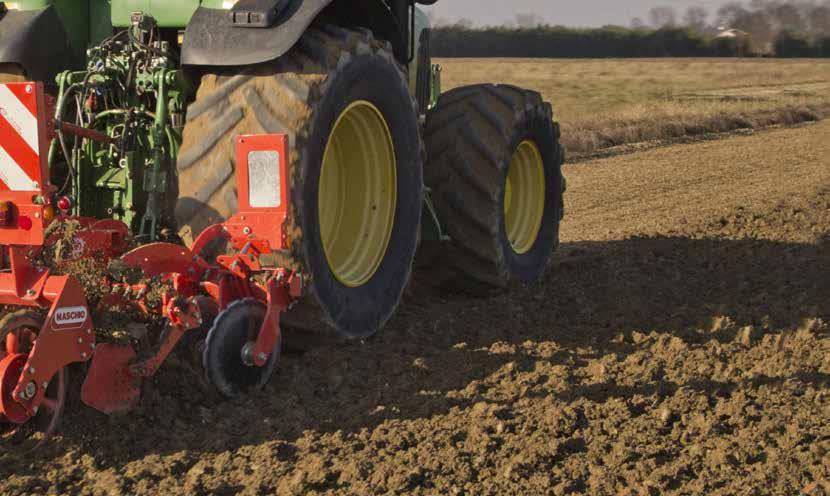

11 Wielofunkcyjny siew rzutowy Do zasiewów upraw pokrywanych podczas jednego przejazdu lub do rozrzucania substancji odżywczych, Maschio Gaspardo oferuje ZESTAW do siewu rzutowego. Zbiornik (pojemność 400, 500 i 600 litrów) umożliwia dobrą autonomię pracy i dzięki tylnej drabince, szybkie i bezpieczne uzupełnianie. Dystrybutor z wymiennymi wałkami jest umieszczony pod zbiornikiem do rozrzucania nasion lub nawozu. Dozownik może być elektryczny lub hydrauliczny, z możliwością komunikacji z GPS ciągnika w celu dozowania automatycznego. Transport po drogach (wersja 3 metry) Najbardziej zewnętrzne pary talerzy są całkowicie składane na czas transportu, aby umożliwić zgodność osprzętu z limitami obowiązującymi w przepisach drogowych. To rozwiązanie było niezbędne, aby zapewnić rzeczywistą szerokość roboczą 3 metry. Transport na drodze (wersje składane) Do transportu drogowego wersje z zawieszeniem i częściowym zawieszeniem są wyposażone w hydrauliczną blokadę ramy, aby zapewnić szerokość całkowitą wynoszącą jedynie 3 metry. 11

12 UFO TZAR Kultywator talerzowy ciężki UFO TZAR Resztki pożniwne... ŻADEN PROBLEM! UFO to kultywator talerzowy do intensywnej uprawy gleby i resztek pożniwnych. Solidna konstrukcja, połączona z agregatem talerzowym 610 mm, zapewnia większą wszechstronność zastosowania i pozwala osiągnąć głębokość roboczą 15 cm. DOSTĘPNE MODELE Sztywna rama Dostępne w szerokości roboczej od 2,5 do 4 m, modele UFO ze sztywną ramą pozwalają na uzyskanie dużych osiągów, dzięki konstrukcji rurowej z dużymi odstępami między rzędami. Wszystkie modele ze sztywną ramą są wyposażone w sprężyny wahliwe o przekroju 40x40 mm. UFO - SZTYWNA RAMA Moc ciągnika Szerokość robocza Szerokość transportowa Głębokość robocza Liczba talerzy Waga KM (cm) (cm) (cm) (Ø - n) (kg)*

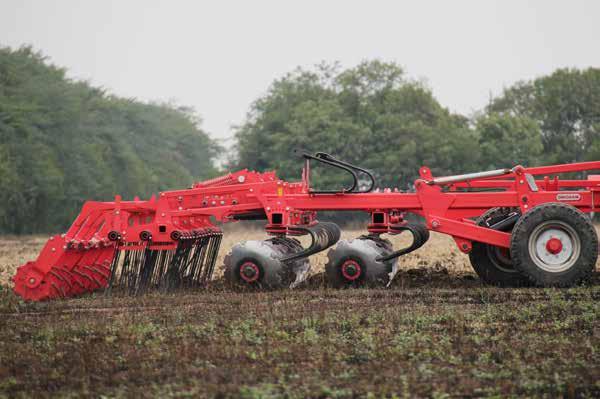

13 Użytkowanie 360 Rama wersji UFO, zaprojektowana do uniwersalności 360, jest kompromisem wytrzymałości i elastyczności: dwa rzędy o rozstawie 1000 mm umożliwiają optymalny przepływ gleby, natomiast zbliżone i przesunięte talerze (25 cm w 2 rzędach) zapewniają dobre spulchnianie terenu i obróbkę powierzchniowych resztek pożniwnych. Duży prześwit, w połączeniu ze sprężyną w kształcie C, umożliwia pracę nawet w najtrudniejszych warunkach. Rama składana Model UFO jest dostępny w wersji składanej o szerokości od 4 do 6 m, pół-zawieszonej lub holowanej. Produktywność na maksymalnym poziomie dzięki dużej prędkości pracy i szerokości roboczej do 6 m. Cała gama jest wyposażona we wsporniki sprężynowe w kształcie C o przekroju 80 x 20 mm. UFO - RAMA SKŁADANA Moc ciągnika Szerokość robocza Szerokość transportowa Głębokość robocza Liczba talerzy Waga KM (cm) (cm) (cm) (Ø - n) (kg)*

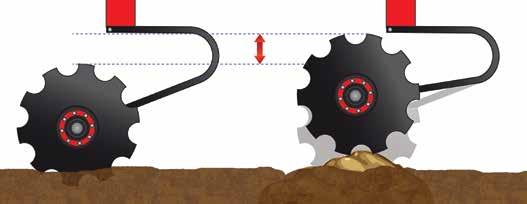

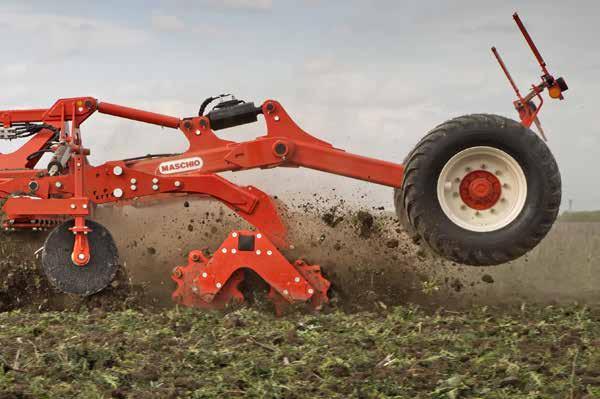

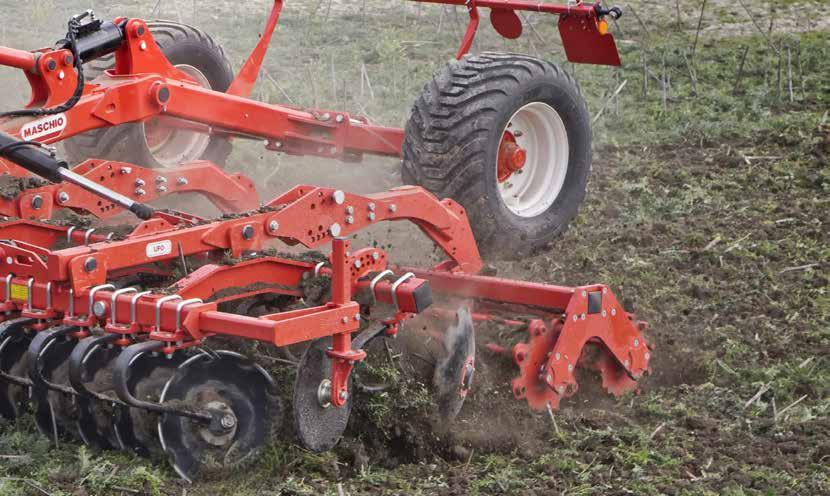

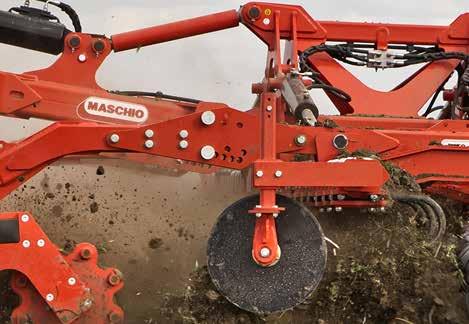

14 Maksymalny poziom wszechstronności Zabójcza kombinacja Kombinacja sprężyny w kształcie C, piasty Culti-Hub i talerza o średnicy 610 mm umożliwia przekazanie do gruntu całej mocy silnika i lepsze spulchnianie gleby dzięki dużej prędkości roboczej (idealne przy prędkości około 15 km/h). Granice pod kontrolą Po obydwu bokach na zewnątrz agregatu talerzowego znajdują się dwie tarcze ograniczające z regulowaną wysokością i nachyleniem: umożliwiają one utrzymanie przerzucanej gleby w zasięgu działania maszyny. Strefa 1 Strefa 1 - Cięcie i mieszanie Dwa rzędy przednich talerzy umieszczonych w odległości 1000 mm od siebie nacinają podłoże i zakopują resztki pożniwne. Odstęp 25 cm między talerzami tego samego rzędu gwarantuje odpowiedni przepływ produktu, natomiast rozmieszczenie dwóch rzędów, przesuniętych o 17,5 cm, zapewnia dużą równomierność pracy, także na głębokość. 14

15 Łatwa regulacja dla maksymalnego uciągu Zaprojektowanie dwóch rzędów talerzy w jednej linii ułatwia operacje regulacji. Po sprawdzeniu, czy maszyna pracuje prostopadle do terenu, naprzemienne rozmieszczenie talerzy zapobiega potencjalnym odchyleniom i zapewnia maksymalny komfort pracy i łatwość użytkowania. Głębokość robocza Głębokość robocza maszyny może być ustawiana w zakresie od 6 do 15 centymetrów za pomocą ręcznej regulacji w postaci walcowych trzpieni. Głębokość robocza wzrasta po włożeniu dolnego trzpienia do niższego otworu, natomiast maleje po jego włożeniu do górnego otworu. Strefa 2 Strefa 2 - Poziomowanie i spulchnianie Wibracje powodowane przez wspornik podwójnego wału odchylnego, w połączeniu z różną prędkością obrotową dwóch wałów, z powodu różnych średnic (460 mm i 430 mm), powodują wzmocniony efekt rozbijania, co znacznie zmniejsza grudkowatość powierzchni. System odchylny umożliwia równomierne śledzenie profilu terenu dla lepszego wyrównywania powierzchni. ODCHYLNY WAŁ DLA LEPSZEGO WYRÓWNANIA TERENU 15

16 Jednostki robocze UFO Talerz Talerz o średnicy 610 mm umożliwia uzyskanie głębokości roboczej do 15 cm, idealnej nie tylko do zakopywania resztek pożniwnych, ale także do spulchniania gleby, na przykład po orce. Dostępne są 2 wersje talerzy, w zależności od ilości resztek pożniwnych: duża ilość resztek (wieniec z 9 rowkami) mała ilość resztek (15 rowków). Ø 510 mm Ø 610 mm Nowa sprężyna w kształcie C W modelu UFO wspornik i układ amortyzacji łączą się, dając sprężynę w kształcie C. Kompaktowy design gwarantuje doskonały przepływ materiału między talerzami, natomiast specjalna stal, z której wykonano sprężyny gwarantuje niezawodność i wszechstronność także w trudnych warunkach. Sprężyna została opracowana w taki sposób, aby była wytrzymała, ale swobodnie wibrowała i była zdolna do pochłaniania naprężeń przy dużych prędkościach, aby je później rozładowywać, wzmacniając efekt spulchniania gleby. Całkowity brak konieczności konserwacji skraca czas przestojów i zmniejsza koszty eksploatacji. 200 mm 16

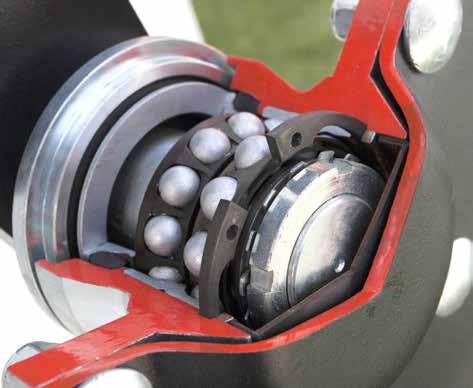

17 CULTI-HUB: osiągi i niezawodność Piasta talerzy modelu UFO charakteryzuje się niezwykłymi osiągami we wszystkich warunkach roboczych. Łożysko heavy duty W modelu UFO zamontowano skośne łożysko z podwójnymi łożyskami kulkowymi, takie samo jakie jest montowane w osiach ciężarówek i przyczep. Duo-cone Maksymalna ochrona przed czynnikami zewnętrznymi dzięki uszczelnieniu Duo-Cone: dwa przeciwległe stożkowe pierścienie metalowe oddzielone cienką warstwą oleju, stosowane w ciężkich maszynach, takich jak koparki i świdry. Smarowanie Smarowanie w kąpieli olejowej chroni ruchome elementy przed nadmiernym tarciem i skraca czas konserwacji zwyczajnej. 17

18 Wybierz wał najbardziej odpowiedni dla swoich upraw UFO Ø 600 mm Wał pierścieniowy i wał w kształcie U Te modele wałów oferują maksymalną wszechstronność użytkowania, zwłaszcza na mokrym terenie, gdzie konieczne jest wyrównywanie i zagęszczanie podłoża bez nadmiernego ubijania. W terenie powstają ubite pasy na zmianę z pasami gleby nieuprawianej, co ułatwia wymianę powietrza i wody i zapobiega powstawaniu grud powierzchniowych i zastojów wody. Ø 560 mm Wał klatkowy Idealny do suchych terenów, umożliwia doskonałe spulchnienie i wyrównanie powierzchni. Średnica 600 mm doskonale redukuje duże grudy ziemi. Niewielki ciężar ogranicza tylny zwis, umożliwiając podczepianie do lekkich ciągników. Ø 600 mm Ø 600 mm Ø 600 mm Wał gumowy Idealny do suchych terenów, także ciężkich gleb, umożliwia przygotowanie doskonałego podłoża pod zasiew, tworząc ubitą warstwę powierzchniową. Wilgoć zawarta w glebie zostaje zatrzymana i umożliwia szybkie kiełkowanie uprawy. Jest on szczególnie zalecany do zasiewu zboża z międzyrzędziem 12,5 cm. Wał Packer Idealny do suchych terenów, także ciężkich gleb, wał Packer umożliwia przygotowanie doskonałego podłoża pod zasiew, tworząc ubitą warstwę powierzchniową. Teren, po przejściu maszyny, zatrzymuje wilgoć i sprzyja szybkiemu kiełkowaniu uprawy. 18

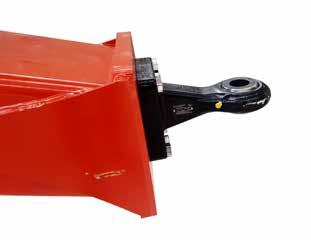

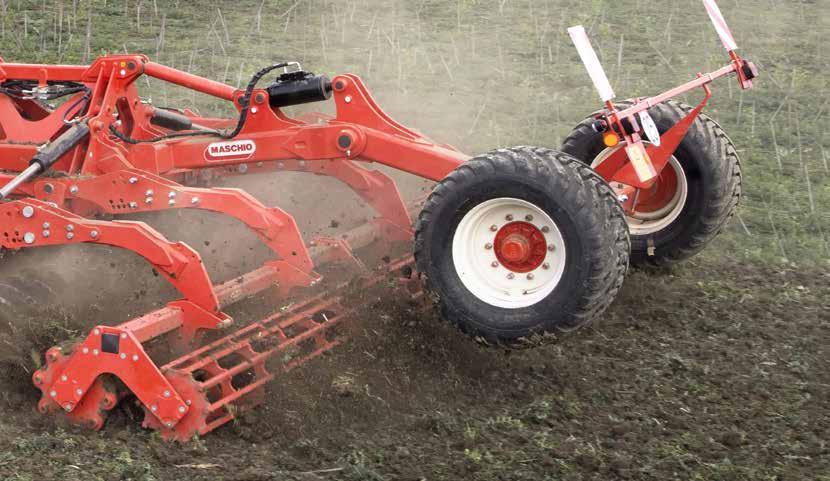

19 Sprzęg 2-punktowy odchylny UFO w wersji sztywnej (pół-zawieszonej) i w wersji składanej jest wyposażony w sprzęg dwupunktowy odchylny, który umożliwia kąt skrętu 180 i zapewnia doskonałą zwrotność podczas wykonywania manewrów na końcu pola oraz podczas jazdy po drogach. Wersja holowana Na zamówienie, dostępny jest sztywny hol oczkowy Heavy Duty CAT 4 ø 62 mm, do transportowania maszyny w wersji holowanej. Składany do 3 metrów Do transportu drogowego wersje z częściowym zawieszeniem są wyposażone w hydrauliczną blokadę ramy, aby zapewnić szerokość całkowitą wynoszącą jedynie 3 metry. Aby zmniejszyć ubijanie terenu na uwrociach, można zamówić większe koła 700/ W zależności od przepisów ruchu drogowego, można zamówić zestaw hamulców hydraulicznych lub pneumatycznych. 19

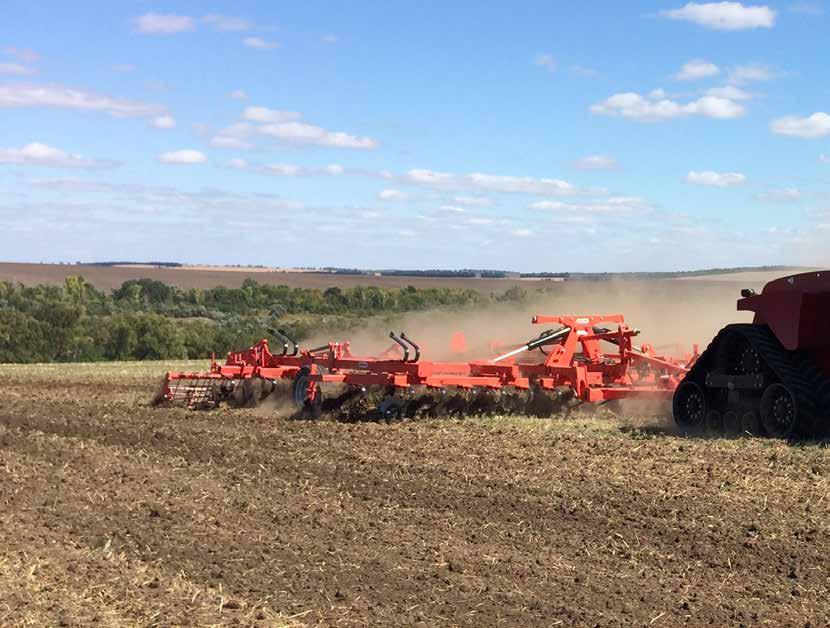

20 ADMIRAL Ciężki agregat talerzowy ADMIRAL Jedna wersja do dużych wymagań ADMIRAL jest dostępny w jednej wersji 8,50 m będącej w stanie sprostać wymaganiom rolnika w najtrudniejszych warunkach roboczych. 4 pory roku, zawsze na polu: niezwykły agregat talerzowy! Większe odstępy między talerzami: duża wszechstronność Duży prześwit: maksymalny przepływ 4 rzędy talerzy: intensywne spulchnianie gleby Talerze o dużej średnicy: całkowite zakopywanie resztek pożniwnych Kombinowana sekcja tylna (brona zębata + wał): optymalne wyrównywanie KUKURYDZA SOJA PSZENICA RYŻ MIĘDZYPLONY SPULCHNIANIE 20

21 Ekstremalne osiągi Zaprojektowana z myślą o dużych gospodarstwach, maszyna ADMIRAL jest agregatem talerzowym od Maschio Gaspardo, przeznaczonym do pracy w najtrudniejszych warunkach. Konieczność uzyskiwania coraz większych zakresów roboczych sprawia, że ADMIRAL jest doskonałym wyborem do tego trudnego zadania. Cechy charakterystyczne "ekstremalnego" agregatu talerzowego sprawiają, że jest wszechstronny w każdych warunkach: od zimnych i ciężkich gleb po grunty wilgotne i torfowe, z dużą ilością resztek pożniwnych, także przy obecności frakcji szkieletowych. ADMIRAL Głębokość robocza Szerokość robocza Szerokość transportowa cm cm cm Wysokość w transporcie Długość * Prędkość robocza Rama składana Moc wymagana * z wałami ** bez wałów Tarcze Masa ** cm m km/h Sekcje KM liczba (kg) , Rezultaty można zobaczyć i ich dotknąć! Jego 68 talerzy nie boi się żadnej przeszkody: tną, mieszają i zakopują z zawsze najlepszym rezultatem. 21

22 Przeznaczony dla dużych powierzchni Mierząc wysoko Rama, wytrzymała i solidna, to ekstremalna wersja tradycyjnych agregatów talerzowych: maszyna jedyna w swoim rodzaju. Wzdłuż ramy, za dyszlem holowniczym, rozmieszczono 4 rzędy talerzy o średnicy 610 mm, w odstępach 50 cm od siebie. Z tyłu agregatu talerzowego znajduje się brona zębata umożliwiająca bardzo dobry przepływ gleby. Wał wyrównuje i równomiernie poziomuje powierzchnię terenu. Pośrodku znajduje się rząd kół o dużej średnicy, umożliwiających zachowanie żądanej głębokości roboczej. Amortyzowany dyszel Aby zmniejszyć naprężenia wywierane na dyszel i sprzęg ciągnika, dyszel maszyny ADMIRAL został wyposażony w amortyzator sprężynowy, chroniący konstrukcję zarówno podczas transportu, jak i podczas pracy. Strefa 1 a 22 1a i 1b - Agregat talerzowy nie do zatrzymania Agregat talerzowy jest wyposażony w 4 rzędy talerzy, podzielonych na pary umieszczone w odległości 1000 mm od siebie. 68 talerzy rozmieszczono co 50 cm w jednym rzędzie i przesunięto o 25 cm w 2. rzędzie. Łączne działanie 4 kombinowanych rzędów talerzy umożliwia uzyskanie idealnego kompromisu między spulchnianiem a wszechstronnością.

23 Zapewnione osiągi Aby zapewnić większą łatwość regulacji i lepszy uciąg, talerze zostały rozmieszczone w taki sposób, aby uniknąć możliwych odchyleń bocznych. Jedyny na rynku! Dzięki projektowi podwójnej pary agregatów talerzowych, ADMI- RAL to nowa koncepcja maszyny do minimalnej uprawy. Podczas jednego przejazdu gleba i ściernisko zostaną efektywnie wymieszane i zakopane. Działanie rozbijające, zarówno na glebie, jak i resztkach pożniwnych, sprawia, że ADMIRAL jest jedyną taką maszyną na rynku. Strefa 2 Strefa 1 b Strefa 3 Strefa Głębokość pod kontrolą Sekcja środkowa posiada 4 pary kół podwójnych, umożliwiających dokładne śledzenie nierówności terenu i zachowanie prawidłowej głębokości roboczej do 15 cm. 3 - Dostosowanie do dużych prędkości Tylna sekcja została wyposażona w bronę zębatą (70 cm), podzieloną na 3 rzędy, zapewniającą doskonały przepływ gleby i jej równomierną dystrybucję. 4 - Zagęszczenie powierzchniowe Tylny wał wyrównuje i zagęszcza powierzchniową warstwę gleby, pozostawiając ją idealnie wypoziomowaną. 23

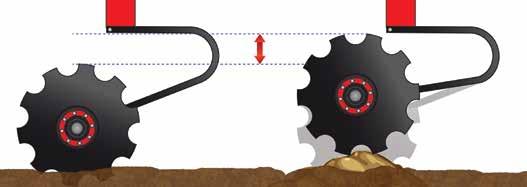

24 Talerz/Piasta/Sprężyna ADMIRAL Agresywny profil Model ADMIRAL został wyposażony w talerze o średnicy 610 mm, o lekko wklęsłym kształcie, które zapewniają efektywne wnikanie w każdego rodzaju powierzchnię. Ø 510 mm Ø 610 mm Kompleksowe testy! Aby zapewnić maksymalne osiągi i niezawodność, sprężyna w kształcie C, wykonana ze specjalnej stali o dużej wytrzymałości, została poddana intensywnym testom warunków skrajnych, aby poprawić jej wytrzymałość na naprężenia i powrót do pozycji początkowej. Sprężyna w kształcie C: wytrzymała, ale elastyczna Każdy talerz jest amortyzowany przez odpowiednio opracowaną sprężynę, aby zagwarantować elastyczność i wytrzymałość. Ta specjalna sprężyna w kształcie C zapewnia znaczny prześwit i duży skok pionowy (20 cm), co umożliwia pokonanie każdej przeszkody. 200 mm 24

25 Zabezpieczenie 360 Każdy talerz jest zamocowany na specjalnych piastach "CULTI-HUB", o zwiększonym rozmiarze, aby zapewnić większą niezawodność. Dwa łożyska stożkowe w kąpieli olejowej są chronione przed kurzem, wodą i błotem przez specjalny system uszczelniający. Prosta i niezawodna Głębokość robocza agregatu talerzowego jest regulowana przez koła sekcji środkowej. Mechaniczny ogranicznik reguluje pozycję krańcową tłoków i określa głębokość na podstawie wymogów roboczych. Głębokość jest regulowana za pomocą wygodnej korby znajdującej się w części przedniej. Regulacja skrzydeł i korpusu środkowego Jeśli głębokość robocza nie jest jednakowa na całej szerokości roboczej, należy wyregulować wysokość bocznych kół. Jeśli głębokość robocza skrzydeł jest mniejsza od głębokości ramy środkowej, należy wyregulować cięgno mechaniczne, skracając długość "L", aby przekazać większy ciężar na część zewnętrzną. W przeciwnym razie, kiedy głębokość robocza skrzydeł jest większa od głębokości ramy środkowej, należy wysunąć cięgno mechaniczne aż do całkowitego wyważenia maszyny. 25

26 Do każdych warunków UFO Poz. 1 Poz. 2 Poz. 3 Poz. 4 Poz. 5 Brona do słomy Tylna brona może być ustawiana w różnych pozycjach, w zależności od warunków terenu. W bardzo trudnych warunkach roboczych (mokry teren, duża ilość resztek pożniwnych itp.) można całkowicie wyłączyć bronę do położenia 5. Rodzaj terenu Ilość resztek żniwnych Pozycja Twardy teren Mała Poz. 2 Twardy teren Duża Poz. 2 Luźna gleba Mała Poz. 2 Luźna gleba Duża Poz. 3 Mokry grunt Mała Poz. 2 Mokry grunt Duża Poz kg Tylny wał Tylny wał można ustawiać w 2 pozycjach: 1 - Pozycja robocza, w której, dzięki sprężynie, nacisk wywierany na grunt jest równy 170 kg, aby zapewnić równomierne spulchnianie i wyrównywanie. 2 - Za pomocą trzpienia można podnosić i wyłączać wał przy zbyt mokrym gruncie, aby uniknąć ryzyka zablokowania. Skok wału do 400 mm 26

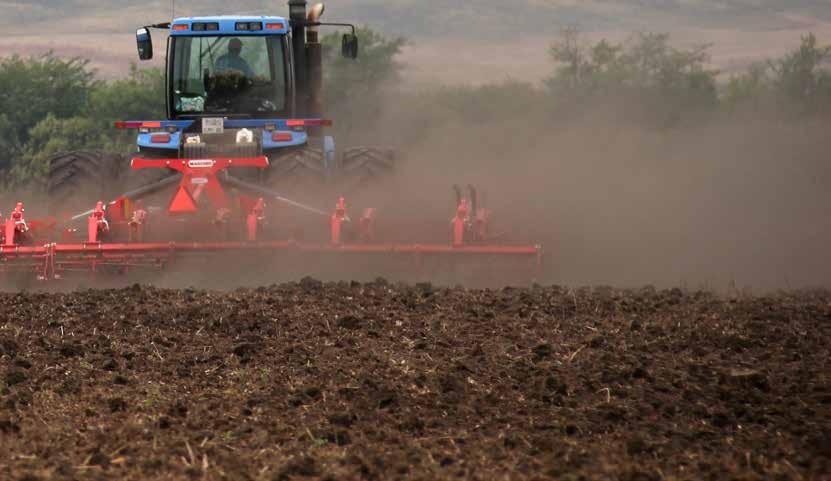

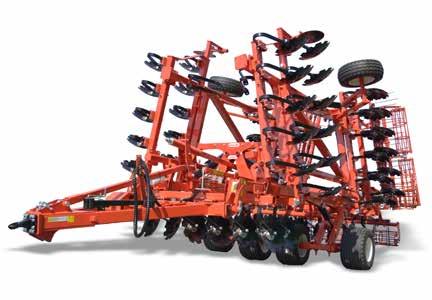

27 Wał nożowy Aby dokładniej spulchniać glebę, dostępny jest tylny wał nożowy, który łączy w sobie agresywny profil z dużą prędkością obrotową, co zwiększa efektywność rozbijania. Bezpieczny transport ADMIRAL składa się z 3 składanych sekcji, aby zapewnić szerokość transportową 4,30 m. 4 koła podporowe, w połączeniu z amortyzowanym dyszlem, gwarantują bezpieczny transport nawet na nierównych terenach wiejskich. 27

28 MASCHIO GASPARDO S.p.A. Siedziba prawna i zakład produkcyjny Via Marcello, 73 I Campodarsego (PADWA) Włochy Tel Fax info@maschio.com maschio.com Kod W R Dział Marketingu Maschio Gaspardo MASCHIO GASPARDO POLAND SP. Z O.O. ul. Wapienna 6/ TORUN Poland Tel info@maschio.pl - Z powodu wymogów graficznych, niektóre zdjęcia i obrazy nie przedstawiają zabezpieczeń CE. Dane techniczne i modele przedstawione w tym katalogu nie mają charakteru obowiązującego. Zastrzegamy sobie prawo do zmiany treści tego katalogu w celu skorygowania lub poprawy specyfikacji, bez konieczności informowania.
