1 zdrowa izolacja Do zabudów kominkowych i piecy akumulacyjnych Konstrukcja i izolacja w jednym drzwiczki inspekcyjne Umożliwiają czyszczenie i inspekcję wnętrza zabudowy kominka. Wykończone tym samym materiałem co obudowa. Minimalne przerwy pomiędzy drzwiczkami i ramą.

zdrowa izolacja 128 90 800 62 500 39 300 150 30m 79 800 500 35 300 56 m Przewodność termiczna 111 150 λ [W.

zwykłych narzędzi do obróbki drewna. Praca z tymi płytami tworzy minimum pyłu.

Zdrowe i ekonomiczne rozwiązanie - konstrukcja i izolacja w jednym.

Grenaisol jest produkowany wyłącznie z naturalnych materiałów.

Łatwa obróbka za pomocą zwykłych narzędzi ręcznych do drewna.

Frezowanie Frezowanie kształtu ięcie Dlaczego nie używać innych materiałów Wełna izolacyjna zawiera

Włókna wełny są uwalniane do pomieszczenia, nawet jeśli materiał jest pokryty folią aluminiową.

chemii. Skład takiej płyty to prawdziwa "tablica Mendelejewa".

2 zdrowa izolacja m m Przewodność termiczna λ [W.m-1.K-1] przy 400 < 0,21 40m m Płyty Grenaisol są łatwe w obróbce przy użyciu zwykłych narzędzi do obróbki drewna. Praca z tymi płytami tworzy minimum pyłu. Wiercenie Zszywanie 300 Praca z płytami Grenaisol Żłobienie 50m m Skręcanie Dlaczego warto wybrać Grenaisol Zdrowe i ekonomiczne rozwiązanie - konstrukcja i izolacja w jednym. Minimalne wymagania dotyczące przestrzeni - cienka płyta z dobrą izolacją. Brak kurzu podczas pracy. Grenaisol jest produkowany wyłącznie z naturalnych materiałów. Duży format nadaje się do łatwej obsługi i pracy: 1000 x 610 mm. Łatwa obróbka za pomocą zwykłych narzędzi ręcznych do drewna. Łatwe i szybkie łączenie za pomocą kleju, wkrętów lub zszywek. Frezowanie Frezowanie kształtu ięcie Dlaczego nie używać innych materiałów Wełna izolacyjna zawiera organiczne spoiwo, które wydziela zapach w wyższych temperaturach. Włókna wełny są uwalniane do pomieszczenia, nawet jeśli materiał jest pokryty folią aluminiową. Białe płyty krzemianowo-wapienne bardzo często pylą nie tylko podczas obróbki ale również już po ich zamontowanu. Płyty trzeba impregnować również od środka co dodatkowo wprowadza do naszego domu jeszcze więcej niezdrowej chemii. Skład takiej płyty to prawdziwa "tablica Mendelejewa". Zastosowanie płyt Grenaisol Płyty Grenaisol mogą być stosowane nie tylko jako izolacja ścian za źródłem ciepła, ale również jako element budowlany i konstrukcyjny dla ognioodpornego otoczenia, bez żadnych innych dodatkowych konstrukcji wspierających. Płyta Grenaisol jest wystarczająco twarda, aby zapewnić niezbędną sztywność obudowy kominka. Jednocześnie ma doskonałe właściwości izolacyjne o stosunkowo małej grubości (30-50 mm). Temperatura wewnątrz kominka może osiągnąć 500 pozostając bez wpływu na płyty. Tynk cienkowarstwowy można łatwo nakładać na płyty Grenaisol oraz kleić do niej kamienie naturalne.

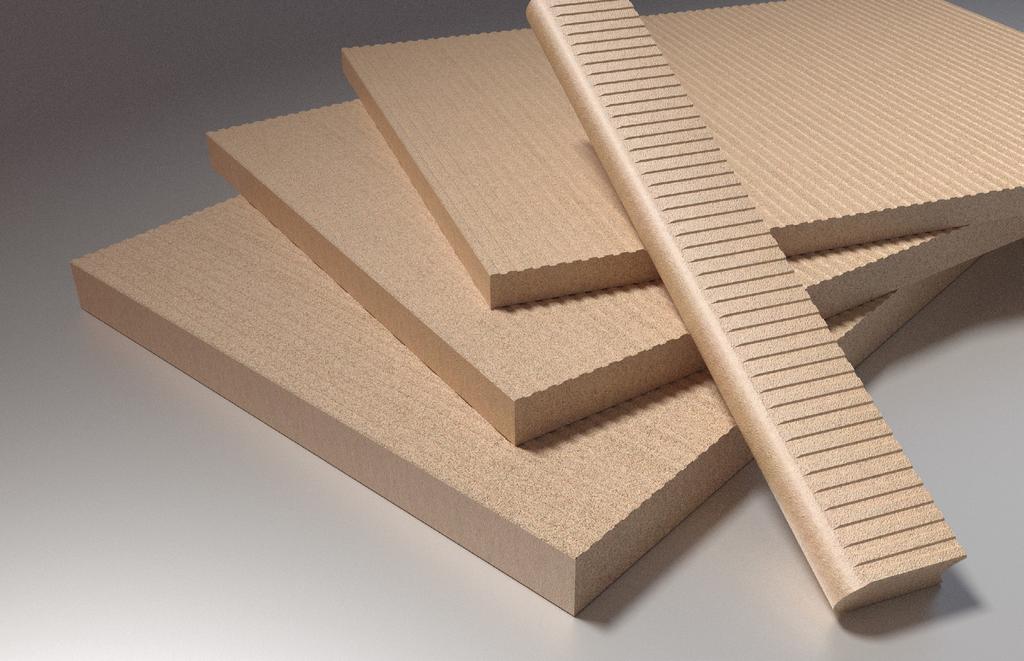

zdrowa izolacja Parametry i właściwości płyt Grenaisol Płyty izolacyjne Grenaisol są produkowane z ekspandowanego wermikulitu i specjalnego nieorganicznego spoiwa, dzięki czemu płyty te mają bardzo

Są wystarczająco twarde i stabilne, cechuje je wysoka wytrzymałość i niski procent straty ciepła.

Nie dojdzie do niepotrzebnej straty ciepła wytwarzanego w celu ogrzania ścian domu czy innych konstrukcji a ciepło jest wykorzystywane wyłącznie do ogrzania wnętrz pomieszczeń.

3 zdrowa izolacja Parametry i właściwości płyt Grenaisol Płyty izolacyjne Grenaisol są produkowane z ekspandowanego wermikulitu i specjalnego nieorganicznego spoiwa, dzięki czemu płyty te mają bardzo dobrą odporność na działanie wysokich temperatur aż do 1250 oraz szoków termicznych. Płyty nie są szkodliwe dla zdrowia i nie zawierają żadnych włókien azbestowych, szklanych czy mineralnych. Są wystarczająco twarde i stabilne, cechuje je wysoka wytrzymałość i niski procent straty ciepła. Dzięki właściwościom tych płyt postawią Państwo kominek zdrowym sposobem (niepalny, ekologiczny, naturalny materiał) przy równoczesnym zachowaniu wystarczającej izolacji kominka czy pieca kaflowego. Nie dojdzie do niepotrzebnej straty ciepła wytwarzanego w celu ogrzania ścian domu czy innych konstrukcji a ciepło jest wykorzystywane wyłącznie do ogrzania wnętrz pomieszczeń. Parametry Wymiary 1000 x 610 mm / 800 x 600 x 30, 40 lub 50 mm Temperatura pracy 950 Gęstość 430 kg/m 3 Przewodność cieplna przy W/mk Wytrzymałość na ściskanie 1.2 MPa Siła wyginania 0.4 MPa Wykres naprężenie-odkształcenie do określenia grubości płyty Grenaisol zgodnie z EN Zastosowanie: zabudowa kominka. Grenaisol jest stosowany jako zamiennik izolacji z wełny mineralnej zgodnie z AGI Q 132. Wykres naprężenie-odkształcenie do określenia grubości płyty Grenaisol zgodnie z EN Zastosowanie: zabudowa kominka. Grenaisol jest stosowany jako zamiennik zewnętrznego muru i izolacja z wełny mineralnej zgodnie z AGI Q 132. Wełna mineralna (według AGI Q 132) [cm] Grenaisol [cm] Wełna mineralna (według AGI Q 132) [cm] i niezbędna zabudowa Grenaisol [cm] 32 Przykład: Niezbędna izolacja termiczna z wełny mineralnej (AGI Q 132) ałkowita grubość izolacji (EN ) odpowiednia płyta izolacyjna Grenaisol cm cm... 7,1 cm Przykład: Niezbędna izolacja termiczna z wełny mineralnej (AGI Q 132) Ściany zewnętrzne ałkowita grubość izolacji ściennej (EN ) Odpowiednia płyta izolacyjna Grenaisol cm cm cm... 9,0 cm

zdrowa izolacja 1. Wentylowana ściana tylna 2. Komin 3. System akumulacji ciepła 4. Kafle ceramiczne 5. Wkład kominkowy 6.

akumulacyjne (piece kaflowe) działają na zasadzie promieniowania. iepłe powietrze jest emitowane przez ścianę pieca.

iepłe powietrze jest przechowywane wewnątrz i emitowane przez materiał akumulacyjny.

Zalecamy stosowanie wentylowanej ściany zbudowanej z płyt Grenaisol.

4 zdrowa izolacja 1. Wentylowana ściana tylna 2. Komin 3. System akumulacji ciepła 4. Kafle ceramiczne 5. Wkład kominkowy 6. Wsparcie i konstrukcja izolacyjna Wentylowana ściana izolacyjna do pieca akumulacyjnego z płytami Grenaisol Piece akumulacyjne (piece kaflowe) działają na zasadzie promieniowania. iepłe powietrze jest emitowane przez ścianę pieca. Wkład kominkowy jest zamknięty w zabudowie ciężkiego materiału do akumulacji ciepła bez żadnych kratek wentylacyjnych. iepłe powietrze jest przechowywane wewnątrz i emitowane przez materiał akumulacyjny. W systemie akumulacji ciepła temperatura jest bardzo wysoka i trzeba zaprojektować właściwą izolację ściany. Zalecamy stosowanie wentylowanej ściany zbudowanej z płyt Grenaisol. Taka zabudowa ściany została przetestowana i gwarantuje niską temperaturę na jej powierzchni zewnętrznej. Zalecana konstrukcja: Płyta izolacyjna Grenaisol o grubości 5 cm 5 cm wentylowanej szczeliny powietrznej Płyta izolacyjna Grenaisol o grubości 5 cm

zdrowa izolacja 9. Zamknięcie komory grzewczej 1. Izolowane rury do systemu DGP 2.

Łącznik płyt zewnętrznych 12. Klej Klebepaste stosowany do łączenia płyt 3.

Siatka tynkarska wysokotemp. 7. Palenisko 16. Uniwersalna zaprawa do kominka i pieca 8.

Obudowa Zdrowy materiał budowlany i izolacyjny w jednym produkcie!

Płyta Grenaisol jest całkowicie nieszkodliwa dla zdrowia i ekologiczny.

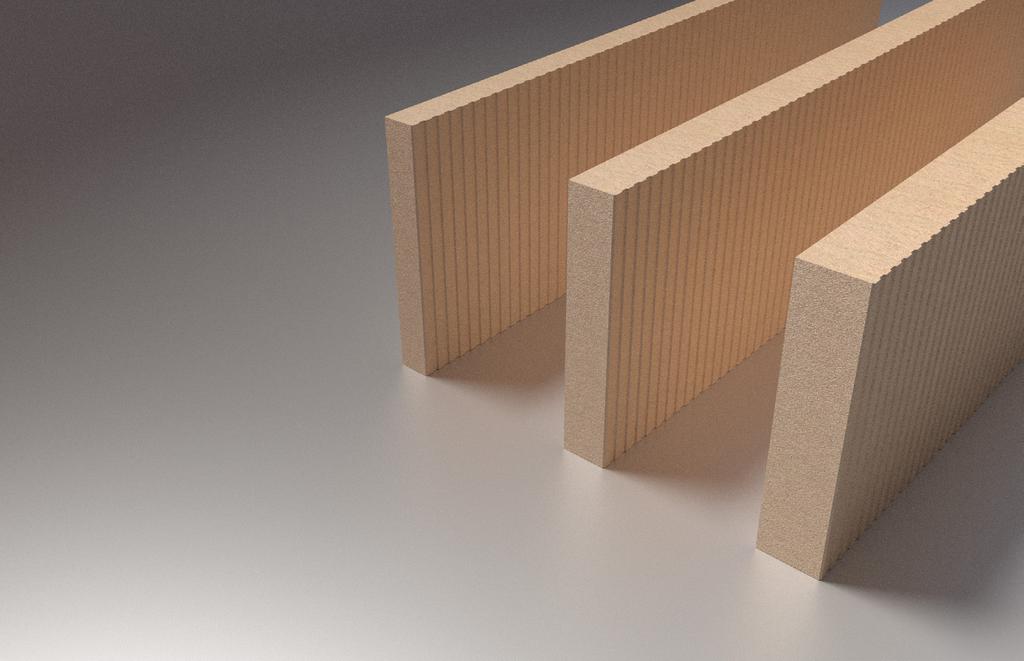

podgrzewana do wysokiej temperatury. Płyta Grenaisol jest rowkowana z jednej strony, a gładka z drugiej.

Gdy używasz płyty jako izolacji tylnej ściany, przyłóż ją rowkowaną stroną do ściany.

5 zdrowa izolacja 9. Zamknięcie komory grzewczej 1. Izolowane rury do systemu DGP 2. Kratki w komorze dekompresyjnej 10. Wspornik półki zakończenia komory grzewczej 11. Łącznik płyt zewnętrznych 12. Klej Klebepaste stosowany do łączenia płyt 3. Kratki wylotowe gorącego powietrza Rura spalinowa Wkład kominkowy 15. Siatka tynkarska wysokotemp. 7. Palenisko 16. Uniwersalna zaprawa do kominka i pieca 8. Kratki wlotowe chłodnego powietrza 17. Tynk kominkowy i piecowy 18. Obudowa Zdrowy materiał budowlany i izolacyjny w jednym produkcie! Zbuduj obudowę kominka za pomocą Grenaisol - zdrowej płyty konstrukcyjnej i izolacyjnej w jednym! Płyta Grenaisol jest całkowicie nieszkodliwa dla zdrowia i ekologiczny. Żadne cząsteczki pyłu i włókna nie są uwalniane z płyty i nie powodują pylenia, nawet gdy płyta jest podgrzewana do wysokiej temperatury. Płyta Grenaisol jest rowkowana z jednej strony, a gładka z drugiej. Rowkowanie ma na celu umożliwienie lepszej przyczepności klejenia. Gdy używasz płyty jako izolacji tylnej ściany, przyłóż ją rowkowaną stroną do ściany. Gdy budujesz boki i front komina, rowkowana strona powinna być skierowana na zewnątrz i być używana jako baza do nakładania siatki i tynku. Wybierz grubość płyty Grenaisol, która spełnia Twoje wymagania - grubsza płyta (50 mm) zapewnia lepszą izolację, a cieńsza (30 mm) jest odpowiednia, gdy trzeba oszczędzić miejsca w pomieszczeniu gdzie montujemy kominek. Użyj wkrętów do drewna lub zszywek, aby połączyć płyty Grenaisol i nałóż klej Klebapaste na wszystkie powierzchnie stykające się ze sobą. Wszystko czego potrzebujesz to standardowe narzędzia ręczne, takie jak piła, wiertło, tarnik itp. Płyty Grenaisol są bardzo łatwe w obróbce. Odwiedź aby uzyskać więcej informacji.

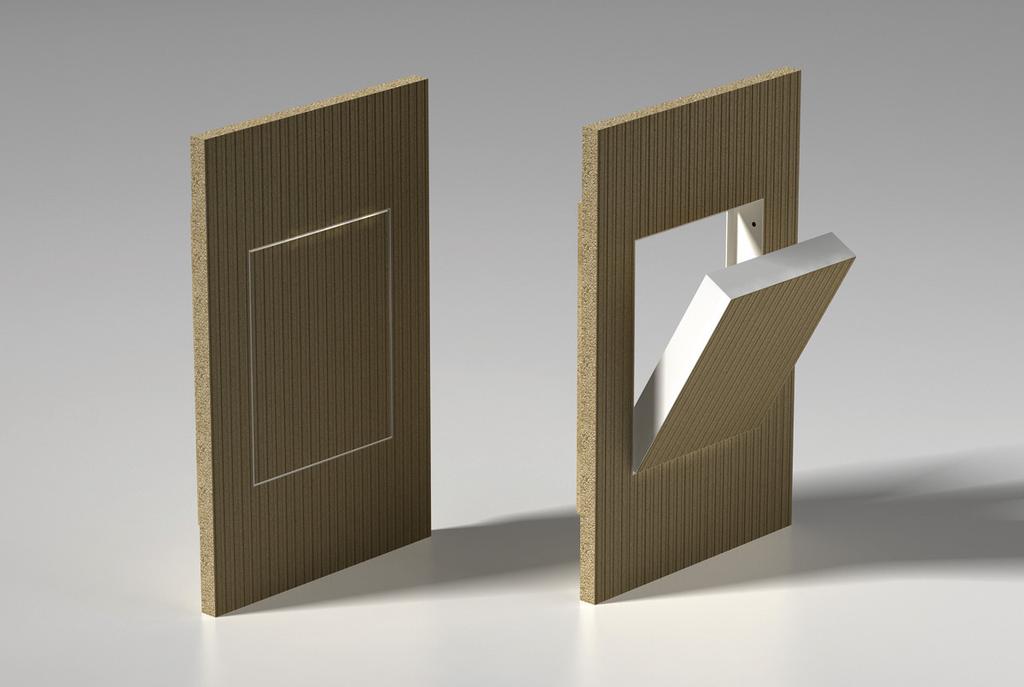

drzwiczki inspekcyjne Grenacontrol Drzwiczki

kominkowych - Dla łatwej kontroli wnętrza obudowy -

łatwej wymiany uszkodzonych elementów - Do łatwego

400 x 300 mm / 444 x 220 mm - Niewidoczny system

praktycznie niewidoczne - Takie samo wykończenie, co

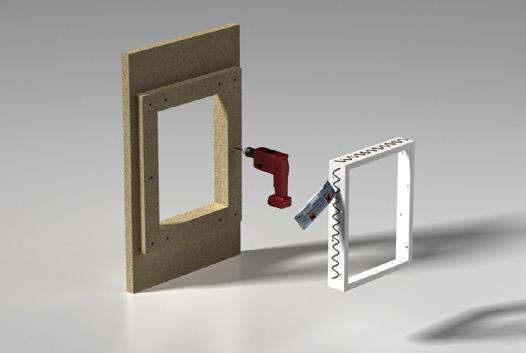

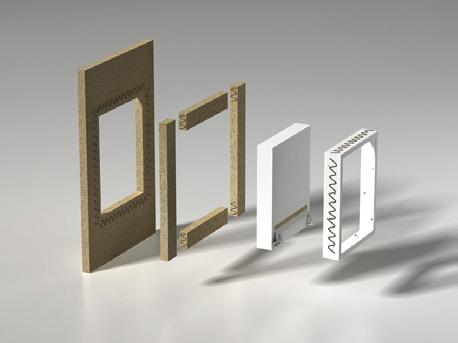

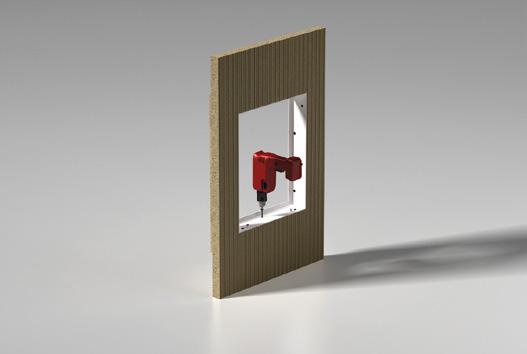

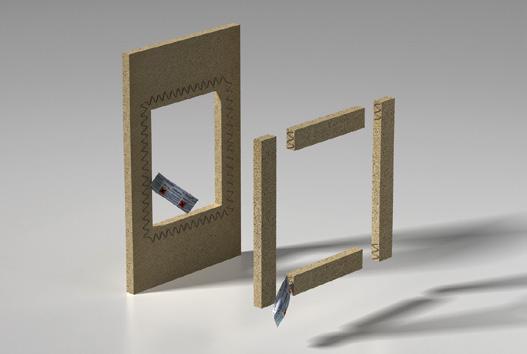

6 drzwiczki inspekcyjne Grenacontrol Drzwiczki inspekcyjne Drzwiczki inspekcyjne do obudów kominkowych - Dla łatwej kontroli wnętrza obudowy - Dla dostępu podczas przeglądów technicznych - Dla łatwej wymiany uszkodzonych elementów - Do łatwego czyszczenia wnętrza obudowy - Wymiary 500 x 400 mm / 400 x 300 mm / 444 x 220 mm - Niewidoczny system otwierania - Tylko 1 mm przerwy wokół drzwi - praktycznie niewidoczne - Takie samo wykończenie, co obudowa kominka - Łatwa instalacja w obudowie kominka - Testowane w wysokich temperaturach

R175 zdrowa izolacja Jak zbudować obudowę kominka w łukach za pomocą Grenaisol Arcus 40 1) Przyklej jedną

R20 10 90 R20 2) Połóż siatkę tynkarską i zamocuj ją za pomocą metalowych zszywek.

Pozwól, aby pierwszy element wyschnął i następnie przygotuj następną część zgodny z powyższą instrukcją

Po tym czasie możesz je już łączyć ze sobą. Połącz siatkę tynkarską aby naszła na siebie.

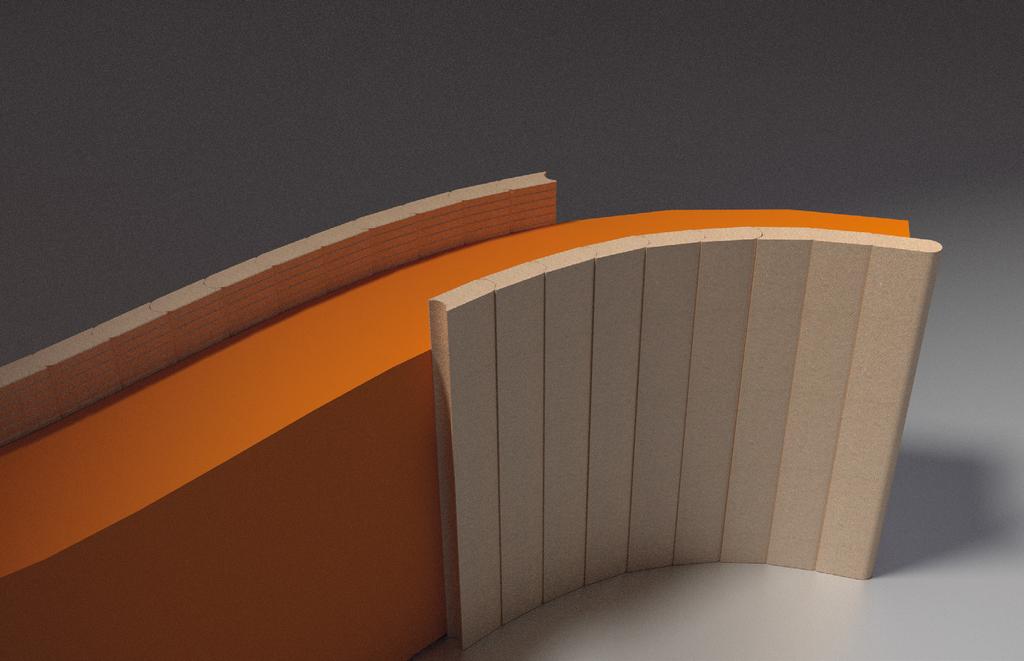

Grenaisol Arcus Zdrowa izolacja Grenaisol Arcus w wymiarze 40 x 90 x 600 mm to konstrukcja do tworzenia

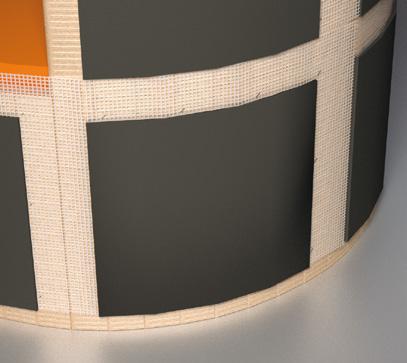

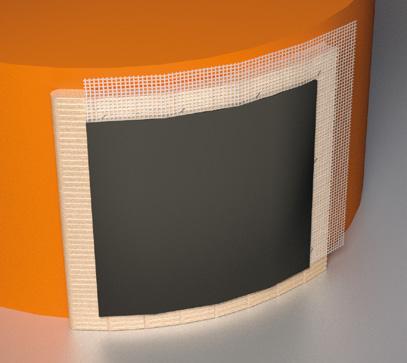

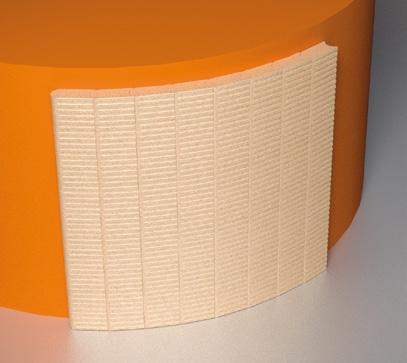

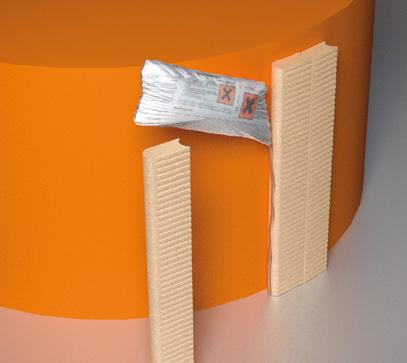

7 R175 zdrowa izolacja Jak zbudować obudowę kominka w łukach za pomocą Grenaisol Arcus 40 1) Przyklej jedną część do drugiej za pomocą kleju Klebepaste. R R20 2) Połóż siatkę tynkarską i zamocuj ją za pomocą metalowych zszywek. Zostaw zakładkę z siatki z każdej strony. 3) Pokryj siatkę tynkiem. Pozwól, aby pierwszy element wyschnął i następnie przygotuj następną część zgodny z powyższą instrukcją ale nie łącz ich jeszcze. 4) Pozostaw złożone elementy do wyschnięcia (około 24 godziny). Po tym czasie możesz je już łączyć ze sobą. Połącz siatkę tynkarską aby naszła na siebie. Połóż tynk i zostaw na dwie godziny. Po tym czasie można wykończyć obudowę na gotowo. Grenaisol Arcus Zdrowa izolacja Grenaisol Arcus w wymiarze 40 x 90 x 600 mm to konstrukcja do tworzenia łuków z izolacji. Konstrukcja Arcus zapewnia, że nie stracisz żadnej izolacji, jak w przypadku normalnych kształtów, takich jak cegły. Arcus oszczędza czas i materiał oraz podnosi jakość izolacji kominka. Promień łuku > 175 mm Pakowanie: 15 sztuk w kartonowe pudełko 21 x 26 x 61 cm

8 Wyłączny przedstawiciel GRENAISOL w Polsce: Wentor ul. Słowackiego 4c Żary, woj. lubuskie biuro@wentor.pl Autoryzowany dystrybutor: Skorzystaj z doświadczenia naszych wyspecjalizowanych partnerów. Doradztwo, sprzedaż, montaż oraz serwis to główne cele realizowane przez autoryzowanych dystrybutorów. Firma WENTOR zastrzega sobie prawo do wprowadzania, bez uprzedzenia, zmian parametrów technicznych, wyposażenia i specyfi kacji oferowanych urządzeń. Podane w niniejszej publikacji promocyjnej informacje są podglądowe i nie stanowią zapewnienia zgodności z umową w rozumieniu art. 4 ust. 3 i 4 Ustawy z dnia 27 lipca 2002r. o szczególnych warunkach sprzedaży konsumenckiej oraz o zmianie Kodeksu ywilnego, a także nie stanowią towaru w rozumieniu art. 4 ust. 2 wyżej wymienionej Ustawy. Indywidualne uzgodnienia właściwości, warunków gwarancji i specyfi kacji urządzenia następują w umowie sprzedaży i karcie gwarancyjnej. Niniejsza publikacja nie stanowi oferty w rozumieniu art. 66 Kodeksu ywilnego. Firma WENTOR nie ponosi odpowiedzialności za błędy w druku.
