1 Firma Handlowo - Usługowa Tadeusz Wesołowski ul. Radosna Drzonków PROJEKT BUDOWLANY OBIEKT : CIĄGI PIESZE LOKALIZACJA : ul. MUZEALNA dz. nr 120/3 OBRĘB OCHLA BRANŻA : BUDOWLANA - DROGOWA ZADANIE : CIĄGI PIESZE POD POTRZEBY OSÓB NIEPEŁNOSPRAWNYCH PRZY OBORZE Z CHOTKOWA, OBORZE ZE WSI DŁUGIE I STODOLE Z SIECIEBORZYC INWESTOR : MUZEUM ETNOGRAFICZNE W ZIELONEJ GÓRZE Z SIEDZIBĄ W OCHLI, OCHLA, UL. MUZEALNA 5 BRANŻA : AUTORZY: IMIĘ I NAZWISKO UPRAWNIENIA PODPIS SANITARNA: mgr inż. Tomasz Orłowski DROGOWA: inż. Grzegorz Krzysztofik 1

2 Zawartość opracowania 1. Dane formalno - prawne Podstawa opracowania Przedmiot opracowania Inwestor Lokalizacja inwestycji Opis techniczny Stan istniejący obiektów i terenu Projektowane ciągi piesze Zestawienie załączników zał 1 Informacja dotycząca BIOZ zał 2 Uprawnienia projektantów zał 3 Przynależność do LOIIB zał 4 Oświadczenia projektantów Zestawienie rysunków technicznych rys 1 Projekt zagospodarowania terenu ciągi piesze rys 2 Przekroje ciągi piesze

3 1. DANE FORMALNO - PRAWNE 1.1 Podstawa opracowania Podstawę opracowania projektu budowy trzech toalet dla osób niepełnosprawnych i ciągów pieszych umożliwiających dojście do obiektów ekspozycyjnych na terenie dz. nr 120/3 w Muzeum Etnograficznym w Zielonej Górze z siedzibą w Ochli stanowi: -- umowa na wykonanie projektu złożona przez Inwestora Muzeum Etnograficzne w Zielonej Górze z/s w Ochli, -- inwentaryzacja obiektów obory z Chotkowa, stodoły z Siecieborzyc, obory ze wsi Długie na terenie działki 120/3 oraz instalacji wodno kanalizacyjnej, co, elektrycznej w budynkach, -- posiadana przez inwestora dokumentacja techniczna obiektów w branżach budowlanej, elektrycznej, sanitarnej, -- wizja lokalna i pomiary, -- aktualne normy branżowe i przepisy budowlane, -- Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. -- uzgodnienia z inwestorem, -- Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. z 2003 r. Nr 207, poz. 2016, z późn. zm.). 1.2 Przedmiot opracowania Sporządzona dokumentacja projektowa służy do opisu przedmiotu zamówienia na wykonanie robót budowlanych, dla których nie jest wymagane uzyskanie pozwolenia na budowę. Przedmiotem opracowania jest wykonanie projektu ciągów pieszych umożliwiających dojście do czterech obiektów ekspozycyjnych na terenie działki 120/3. Ciągi komunikacyjne wykonane będą z naturalnych materiałów kamiennych (łupek granitowy, kamień polny łamany) przy budynkach w celu zapewnienia możliwości dojścia i dojazdu osób niepełnosprawnych odwiedzających wystawy i ekspozycje usytuowane w czterech obiektach. 1.3 Inwestor Inwestorem jest Muzeum Etnograficzne w Zielonej Górze z/s w Ochli Ochla ul. Muzealna 5. Muzeum Etnograficzne posiada tytuł prawny do dysponowania nieruchomością na cele budowlane, oraz jest właścicielem obiektów znajdujących się na terenie działki nr 120/3. 3

4 1.4 Lokalizacja inwestycji Obiekty do których projektowane jest dojście dla osób niepełnosprawnych to obora z Chotkowa, stodoła z Siecieborzyc, obora ze wsi Długie. Budynki jak i projektowane ciągi piesze zlokalizowane są w Muzeum Etnograficznym na terenie dz. nr. 120/3 w miejscowości Ochla przy ul. Muzealnej 5. Teren działki 120/3 nie znajduje się w strefie ochrony konserwatorskiej, w granicach wpływów eksploatacji górniczej i nie podlega ochronie na podstawie ustaleń miejscowego planu zagospodarowania. Obiekty znajdujące się tam i projektowane nie stanowią zagrożenia dla środowiska. 2. OPIS TECHNICZNY 2.1 Stan istniejący obiektów i terenu Budynki obory z Chotkowa, stodoły z Siecieborzyc i obory ze wsi Długie usytuowane są na terenie działki 120/3 w Ochli przy ulicy Muzealnej 5. Jest to teren którego właścicielem jest Muzeum Etnograficzne. Budynki powstały w roku 2010 jako rekonstrukcje obiektów architektury kamiennej z przeznaczeniem na obiekty ekspozycyjne do prezentowania dorobku kultury regionu i edukacyjne do prowadzenia zajęć kulturalno edukacyjnych. Obiekty te wyposażone są w niezbędne instalacje techniczne jak i instalacje elektryczne, wodno-kanalizacyjną, instalację gazową i instalacje co. W tych trzech obiektach brakuje jedynie toalet. Najbliższa usytuowana jest w budynku chaty kamiennej na piętrze i nie jest przystosowana do obsługi dużych grup turystów. Ponadto ze względów technicznych nie może być przystosowana pod potrzeby osób niepełnosprawnych. Najbliższa toaleta dla osób niepełnosprawnych znajduje się w starej części skansenu ok. 700 m od tych obiektów. Aby spełnić obowiązujące standardy i dopasować obiekty do potrzeb związanych z szeroko pojętą edukacją należy w nich wykonać toalety dla osób niepełnosprawnych. Teren, na którym znajdują się obiekty, jest placem nieutwardzonym i niezagospodarowanym o gliniastym miękkim podłożu bez wyznaczonych ścieżek pieszych. Na terenie tym brak jest jeszcze ciągów komunikacyjnych utwardzonych umożliwiających bezproblemowe dojście do obiektów osobom zwiedzającym szczególnie w okresie występowania intensywnych opadów deszczu, które powodują rozmiękanie gliniastego nierównego podłoża. Poruszanie się po tym obszarze osób z niepełnosprawnością ruchową jest praktycznie bardzo trudne, a po opadach deszczu praktycznie niemożliwe. W pobliżu obiektów znajduje się jedynie fragmentaryczny odcinek utwardzenia terenu w rejonie obory z Chotkowa wykorzystywany obecnie do celów technicznych związanych z dojazdem do zbiornika szczelnego na nieczystości płynne. W związku z powyższym zaplanowano wykonanie ciągów pieszych przy budynkach na dojściu do budynków umożliwiających korzystanie z obiektów osobom niepełnosprawnym o każdej porze roku wraz z możliwością przetransportowania tych osób pod same obiekty na zajęcia edukacyjne. Wykonanie tych prac usunie barierę uniemożliwiającą korzystanie przez osoby niepełnosprawne z nowopowstałych obiektów. 4

5 2.2 Projektowane ciągi piesze Teren na którym znajdują się obiekty, jest placem nieutwardzonym i o gliniastym miękkim podłożu bez ścieżek pieszych, co powoduje utrudniony dostęp do obiektów szczególnie osobom starszym i niepełnosprawnym. W okresie intensywnych opadów deszczu dostęp do tych obiektów jest praktycznie niemożliwy. Badania geologiczne podłoża gruntowego wykazały zaleganie w podłożu gruntowym piasków gliniastych, glin piaszczystych oraz lokalnie piasków średnich. Przyjęto grupę nośności podłoża G4. W związku z powyższym zaprojektowano wykonanie ciągów pieszych przy budynkach i na dojściu do budynków umożliwiających korzystanie z obiektów osobom niepełnosprawnym o każdej porze roku wraz z możliwością przetransportowania tych osób pod same obiekty w celach edukacyjnych. Ze względu na zachowanie cech charakterystycznych zabudowy wiejskiej i odtworzenie nawierzchni najbardziej zbliżonej do stosowanej w tych miejscach w przeszłości do wykonania ciągów pieszych zastosowano naturalne materiały takie jak łupek granitowy i kamień polny łamany. Wykonanie ciągów w tej technologii stanowić będzie kontynuację wykonanego w tym roku częściowego utwardzenia terenu w rejonie obory z Chotkowa. Zaprojektowano wykonanie ciągów pieszych szer. 1,5 m przy budynkach o łącznej powierzchni 238,5m Wraz z wykonaniem opaski przy budynkach dł. 85,0 m szer. 0,5m oraz ciągów pieszych szer. 3,0 m i 5,0 m na dojściu do obiektów o powierzchni 529,5 m. Wszystkie ciągi piesze wykonać przy zachowaniu jak najmniejszych szczelin pomiędzy materiałem kamiennym w celu uzyskania równej powierzchni umożliwiającej gładkie poruszanie się wózkiem inwalidzkim. Projektowana konstrukcja nawierzchni ciągów : bruk (kamień polny) frakcji 16/22cm, łupek granitowy nieregularny, podsypka cementowo-piaskowa 1:4 grubości 10 cm, podbudowa z betonu C8/10 grubości 15 cm. Ponadto pod całą powierzchnią umocnionych ciągów pieszych szer. 3,0 m i 5,0 m na dojściach do budynków projektuje się wykonanie warstwy odcinającej z gruntu przepuszczalnego grubości 20cm Piasek stosowany przy wykonywaniu nawierzchni twardych nieulepszonych powinien spełniać wymagania PN-B [16] dla gat. 1 lub 2. Od ściany budynku należy wykonać opaskę z kamienia naturalnego frakcji 2/5cm grubości 20 cm na geowłókninie i gruncie przepuszczalnym grubości 20 cm. Odcinki ciągów komunikacyjnych zaprojektowano z jednostronnym spadkiem wynoszącym 2% od istniejącej zabudowy. Warunek mrozoodporności Głębokość przemarzania jest równa hz = 0.8m. Przy czym dla KR i grupy nośności podłoża G4 hwym.min = 0.6hz = 0.6*0.8 = 0.48m Grubość warstw nawierzchni wynosi: h= =0.66m h=0.66m > hwym.min = 0.48m Wszystkie prace wykonać zgodnie z dokumentacją techniczną 5

6 Wykonanie prac objętych opracowaniem usunie barierę uniemożliwiającą korzystanie przez osoby niepełnosprawne z nowopowstałych obiektów przeznaczonych na działalność kulturalno -edukacyjną. 3. ZESTAWIENIE ZAŁĄCZNIKÓW 3.1. Informacja dotycząca BIOZ Informacja dotycząca bezpieczeństwa i ochrony zdrowia Opracował / Projektant 1. Zakres robót budowlanych 1. Wykonanie wykopów o głębokości od 0,2 m do 0,8 m pod korytowanie ciągów pieszych 2. Wypompowanie wody z wykopu. 3. Wykonanie nawierzchni z kamieni naturalnych.. 2. Istniejące obiekty budowlane Uzbrojenie podziemne w pobliżu robót ziemnych. 3. Elementy zagospodarowania działki mogące powodować zagrożenie Istniejące uzbrojenie - instalacja gazu, przyłącze wody, instalacja elektryczna. 4. Zagrożenia występujące podczas realizacji robót budowlanych i ich oznakowanie 1. Prace rozładunkowe. 2. Prace związane z wykonywaniem i zasypywaniem wykopu. 3. Odwodnienie wykopu. 4. Roboty montażowe w wykopie. 5. Nieprawidłowe zabezpieczenie placu budowy, brak dobrego oświetlenia wykopu. 6. Brak dróg dojazdowych do budynku przy wykopie. 7. Brak zabezpieczenia wykopu. 8. Brak zejść do wykopów. Prace w pobliżu innego uzbrojenia wykonywać ręcznie. Oznakowanie: 1. tablice informacyjne ( teren budowy, wykopy ). 2. oznaczniki taśmowe (czerwono-białe) przy wykopie pod rurociągi zewnętrzne Opracował Tomasz Orłowski 6

7 3.2. Uprawnienia projektantów 7

8 8

9 9

10 10

11 3.3. Przynależność do LOIIB 11

12 12

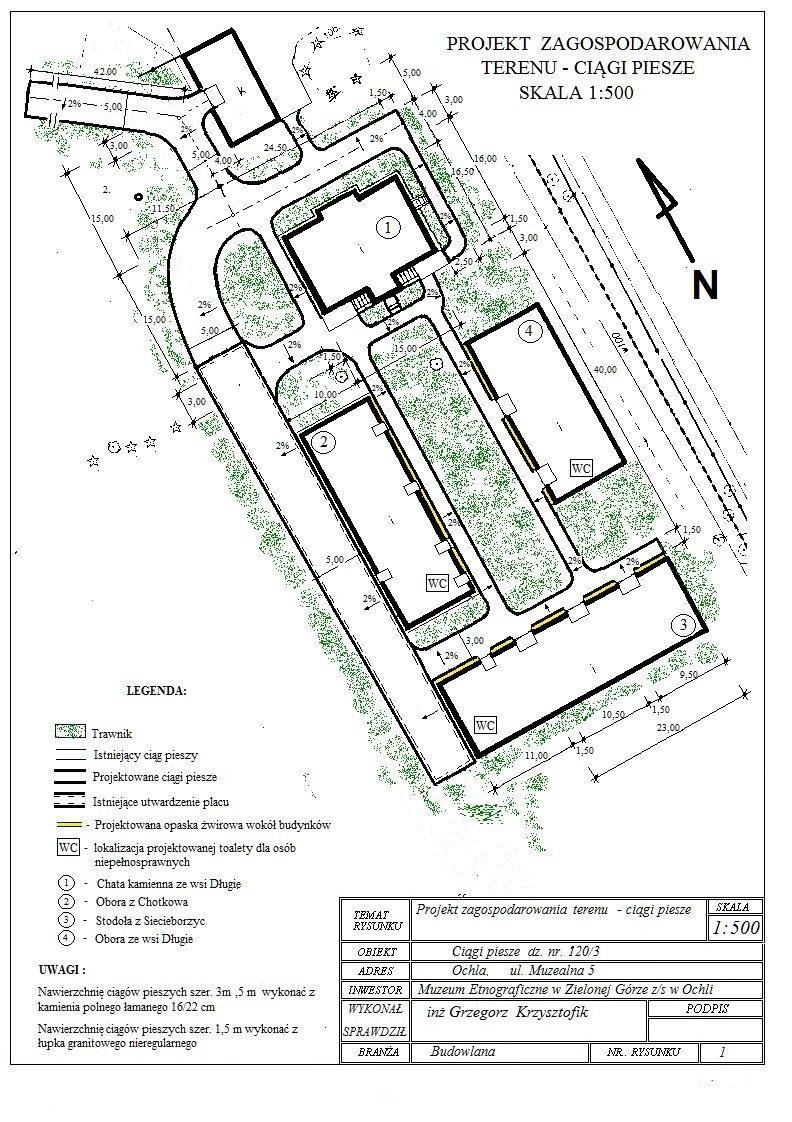

13 3.4. Oświadczenia projektantów Niniejszym oświadczamy, że niniejszy projekt pod nazwą Odwodnienia obiektów w sektorze III wraz z utwardzeniem terenu na trenie Muzeum Etnograficznego z/s w Ochli dz. nr 120/3", został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. BRANŻA SANITARNA Projektant: mgr inż. Tomasz Orłowski nr upr. LBS/0008/PWOS/09 BRANŻA DROGOWA Projektant: mgr inż. Grzgorz Krzysztofik nr upr. LBS/0003/POOD/06 4. Zestawienie rysunków technicznych... rys 1 Projekt zagospodarowania terenu ciągi piesze rys 2 Przekroje ciągi piesze
