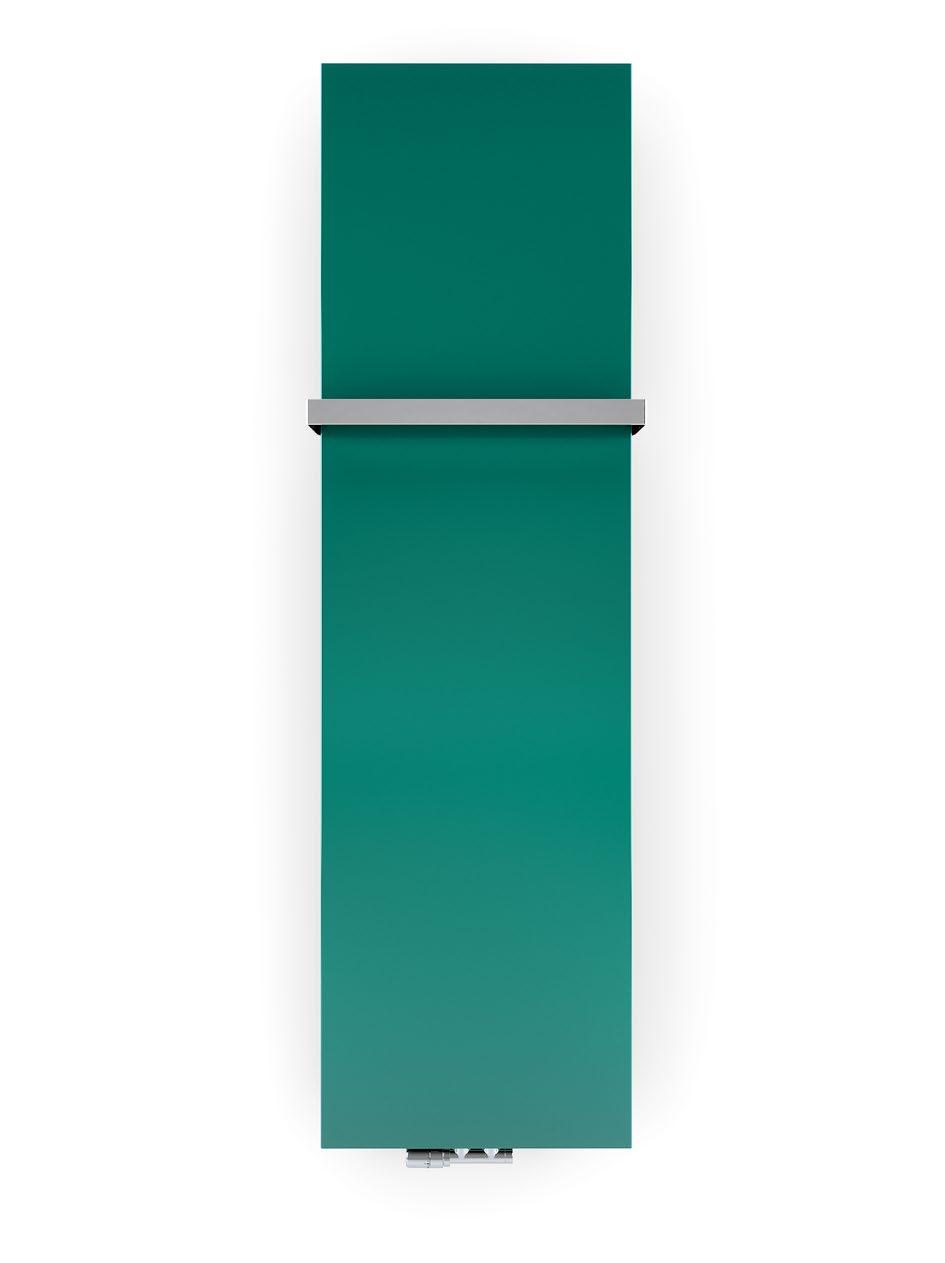

1 Case Slim 1810 x 520 ZX : RAL 6004 Zawór zintegrowany termostatyczny kątowy, lewy, chrom Głowica termostatyczna Slim, chrom Zestaw maskujący zintegrowany, chrom Reling Case Slim TERMA Małkowski Przemysław strona 1 z 10

2 TERMA Małkowski Przemysław strona 2 z 10

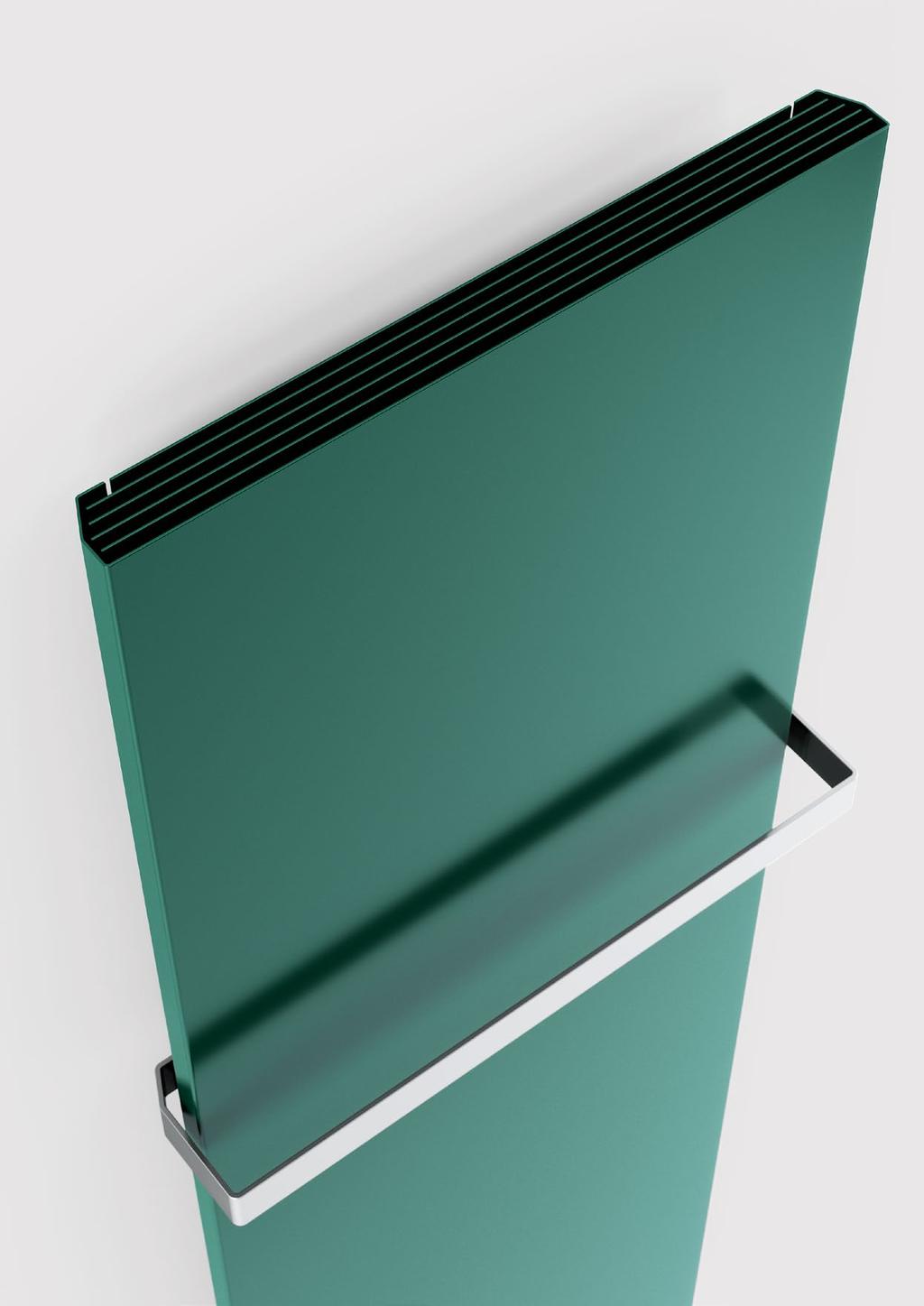

SZKŁO LUSTRO BETON Wykończenie metalowej powierzchni dostępne jest w 249 ach (y z palety RAL, y specjalne oraz Beton).

Powłoka (tafla) szklana dostępna jest w ach RAL (z wyłączeniem lakierów metalicznych i fluorestencyjnych szczegóły na stronie

Wszystkie grzejniki występujące w wykończeniu szklanym (RAL, z grafiką producenta lub z projektem własnym), a także z lustrem

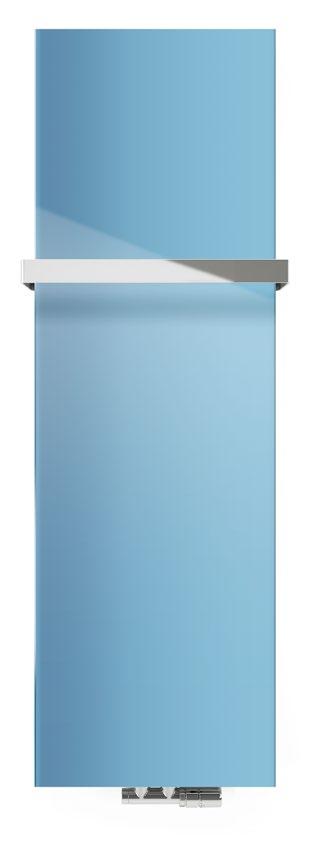

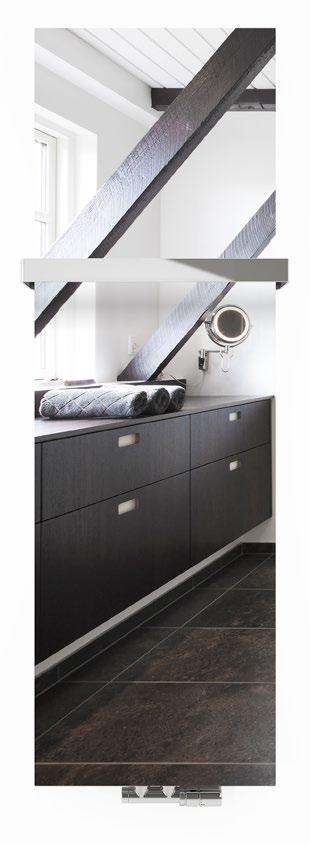

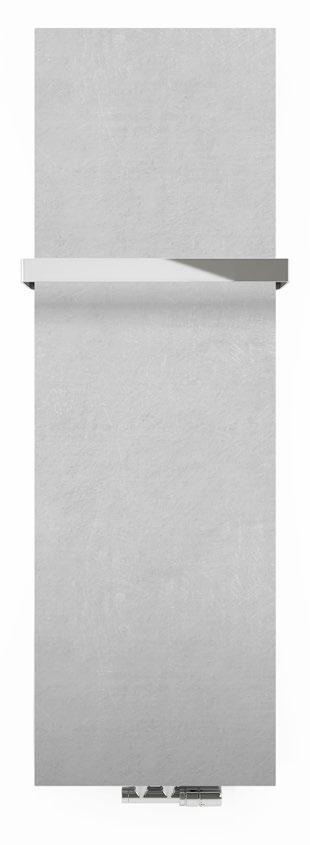

3 SZKŁO LUSTRO BETON Wykończenie metalowej powierzchni dostępne jest w 249 ach (y z palety RAL, y specjalne oraz Beton). Powłoka betonowa ze względu na ręczną aplikację posiada unikatową fakturę. Powłoka (tafla) szklana dostępna jest w ach RAL (z wyłączeniem lakierów metalicznych i fluorestencyjnych szczegóły na stronie producenta), z grafiką producenta lub z własnym projektem. Wszystkie grzejniki występujące w wykończeniu szklanym (RAL, z grafiką producenta lub z projektem własnym), a także z lustrem mogą pełnić również funkcję tablicy z użyciem specjalnego markera dołączonego do grzejnika. W przypadku używania własnego markera należy bezwzględnie upewnić się, iż jest on zmywalny i przeznaczony do szkła. TERMA Małkowski Przemysław strona 3 z 10

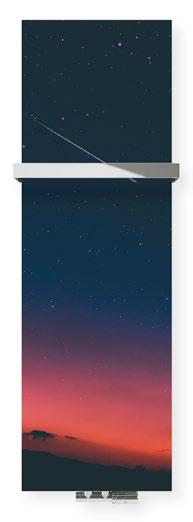

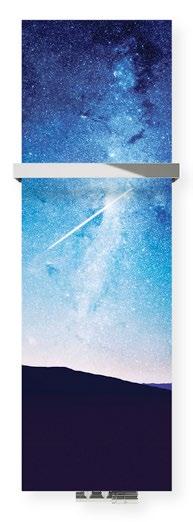

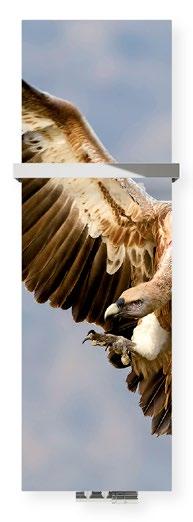

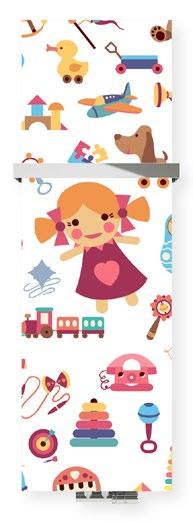

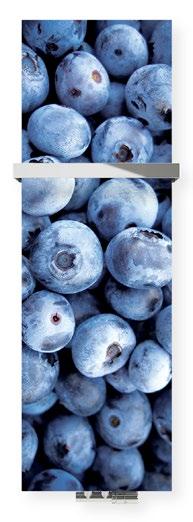

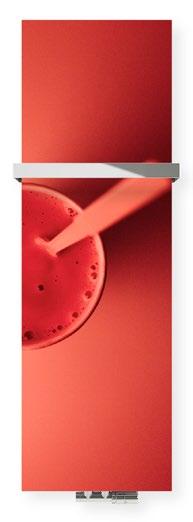

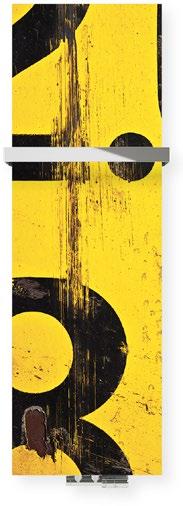

4 Proponowane grafiki*: * Grafiki dostępne dla wykończenia z taflą szkła. Wybór grafik znajduje się na stronie w karcie produktu Case Slim. W przypadku aplikacji własnej grafiki skontaktuj się z Partnerem Handlowym. Grafiki grzejnika pionowego Grafiki grzejnika podokiennego TERMA Małkowski Przemysław strona 4 z 10

5 Podłączenia standardowe: A : 1 Podłączenia opcjonalne: A : a A 585: 65 A : 23 Grzejniki elektryczne: A : w x Reling Case Slim. Pierwszy reling w dowolnym wykończeniu ystycznym w tym chrom zakupiony z grzejnikiem 1 zł. Każdy następny z cennika. Reling należy uwzględnić w zamówieniu podając jego kod i. Dostępne rozmiary: 585 x x x 1300 Uwaga: Grzejniki Case Slim o wysokości A 585 dostępne są wyłącznie w wersji wodnej x x x x x x x x x 620 TERMA Małkowski Przemysław strona 5 z 10

6 Dane techniczne: Ciśnienie robocze: 800 kpa Maksymalna temperatura pracy: 95 C A B [W] [W] g [W] D E F p [dm³] v [kg] Kod produktu (konfiguracja s. 9) Metal ,93 25,98 WGCSS ,69 32,76 WGCSS ,44 38,41 WGCSS ,26 30,12 WGCSS ,23 36,67 WGCSS ,19 43,21 WGCSS ,18 34,92 WGCSS ,31 42,56 WGCSS ,45 50,19 WGCSS ,09 39,73 WGCSS ,40 48,44 WGCSS ,70 57,16 WGCSS Szkło ,93 32,59 WGCSG ,69 39,37 WGCSG ,44 46,16 WGCSG ,26 37,23 WGCSG ,23 45,49 WGCSG ,19 53,81 WGCSG ,18 43,29 WGCSG ,31 52,91 WGCSG ,45 62,52 WGCSG ,09 49,27 WGCSG ,40 60,25 WGCSG ,70 71,23 WGCSG Lustro ,93 32,59 WGCSM ,69 39,37 WGCSM ,44 46,16 WGCSM ,26 37,23 WGCSM ,23 45,49 WGCSM ,19 53,81 WGCSM ,18 43,29 WGCSM ,31 52,91 WGCSM ,45 62,52 WGCSM ,09 49,27 WGCSM ,40 60,25 WGCSM ,70 71,23 WGCSM TERMA Małkowski Przemysław strona 6 z 10

7 A B [W] [W] g [W] D E F p [dm³] v [kg] Kod produktu (konfiguracja s. 9) Grafika ,93 32,59 WGCSP ,69 39,37 WGCSP ,44 46,16 WGCSP ,26 37,23 WGCSP ,23 45,49 WGCSP ,19 53,81 WGCSP ,18 43,29 WGCSP ,31 52,91 WGCSP ,45 62,52 WGCSP ,09 49,27 WGCSP ,40 60,25 WGCSP ,70 71,23 WGCSP Beton ,93 27,98 WGCSB ,69 33,72 WGCSB ,44 39,46 WGCSB ,26 32,21 WGCSB ,23 39,22 WGCSB ,19 46,29 WGCSB ,18 37,42 WGCSB ,31 45,58 WGCSB ,45 53,73 WGCSB ,09 42,56 WGCSB ,40 51,87 WGCSB ,70 61,17 WGCSB W zestawie: Grzejnik c.o. sprzedawany wraz z zaworem zespolonym termostatycznym kątowym, głowicą termostatyczną SLIM i adapterami na instalację (Alupex 16x2 i miedź 15). Wszystkie elementy armatury są chromowane. TERMA Małkowski Przemysław strona 7 z 10

8 Case Slim ZX Z1 G1/2" Alupex 16x2 50 Cu 15 Alupex 16x2 Cu B D Z8 G1/2" 50 Alupex 16x2 Cu 15 F E A YL YP 95 Alupex 16x2 Cu 15 Alupex 16x Cu A wysokość B szerokość -C5 rozstaw podłączeń D rozstaw mocowań w poziomie E rozstaw mocowań w pionie F odległość od osi dolnej konsoli do dolnej krawędzi kolektora Kolektor: 40 Rurka: 30 TERMA Małkowski Przemysław strona 8 z 10

9 W ostatniej kolumnie tabeli z danymi technicznymi umieszczone są kody produktów. Składając zamówienie, kod produktu należy uzupełnić o kod konfiguracji wg poniżej przedstawionego schematu: Budowa kodu konfiguracji grzejnika c.o. WGCSP KOD PRODUKTU (umieszczony w tabeli przy produkcie) K916ZX KOD KONFIGURACJI (uzupełniany ręcznie) 00 KOD NIETYPOWOŚCI (uzupełniany ręcznie i wymagający dodatkowego opisu) Przykładowa Konfiguracja K 916 ZX 00 kod opakowania K karton kod u blachy kod podłączenia kod nietypowości Przy składaniu zamówienia, po określeniu kodu produktu i kodu konfiguracji, należy dopisać 00 w miejscu kodu nietypowości w przypadku: 1. Wersja SZKŁO kiedy szkła różni się od u blachy 2. Wersja GRAFIKA wyboru jednej z grafik oferowanych przez Terma lub grafiki indywidualnej. W komentarzu należy wskazać wybrany szkła lub numer grafiki. Budowa kodu konfiguracji grzejnika elektrycznego z czynnikiem grzewczym. WLCSP KOD PRODUKTU (umieszczony w tabeli przy produkcie) K916E1DRYM KOD KONFIGURACJI (uzupełniany ręcznie) 00 KOD NIETYPOWOŚCI (uzupełniany ręcznie i wymagający dodatkowego opisu) Przykładowa Konfiguracja K 916 E1 DRY M 00 kod opakowania K karton kod u blachy kod podłączenia kod grzałki kod typu kabla grzałki kod nietypowości Przy składaniu zamówienia, po określeniu kodu produktu i kodu konfiguracji, należy dopisać 00 w miejscu kodu nietypowości w przypadku: 1. Wersja SZKŁO kiedy szkła różni się od u blachy 2. Wersja GRAFIKA wyboru jednej z grafik oferowanych przez Terma lub grafiki indywidualnej. W komentarzu należy wskazać wybrany szkła lub numer grafiki. Proszkowy podkład epoksydowy E kod proszkowego podkładu epoksydowego uzupełniany jest w kodzie nietypowości. WGCSP K916ZX E kod nietypowości TERMA Małkowski Przemysław strona 9 z 10

10 Legenda Grzejnik dostępny w wersji c.o. Grzejnik przystosowany do pracy jako grzejnik c.o. z podłączoną grzałką elektryczną. Grzejnik dostępny w wersji elektrycznej z przewodem grzejnym lub z czynnikiem grzewczym i grzałką. Produkt fabrycznie przetestowany i gotowy do użytku. Podstawowy wariant podłączenia grzejnika. Ikona wskazuje sposób zasilania oraz powrotu wody w danym podłączeniu oraz umiejscowienie wkładki termostatycznej oraz grzałki, jeśli istnieje możliwość ich zamontowania. Moc grzejnika elektrycznego lub sugerowana moc grzałki przeznaczonej do grzejnika c.o. Waga. Pojemność. Cr Grzejnik dostępny także w wersji chromowanej. Brak dopłaty za wybór u. TERMA Małkowski Przemysław strona 10 z 10
