1 OPIS SZCZEGÓŁOWY ELEKTROENERGETYCZNA AUTOMATYKA ZABEZPIECZENIOWA ( rozdzielnia WN ) 1. Przedmiot opracowania. Przedmiotem niniejszego opracowania s załoenia przetargowe i projektowe dotyczce elektroenergetycznej automatyki zabezpieczeniowej i obwodów wtórnych dla nowobudowanych i przebudowywanych stacji WN / SN 2. Zakres opracowania Zakres opracowania obejmuje: - wymagania ogólne - aparatura zabezpieczeniowa: - pola liniowe 110 kv - pola łcznika szyn (poprzeczki) 110 kv - pola transformatorów mocy 110 / 15 kv - automatyki stacyjne - obwody wtórne - telemechanika 3. Wymagania ogólne Urzdzenia zaprojektowane zgodnie z norm IEC Urzdzenia powinny spełnia wymagania zgodne z dyrektyw EMC 89/336/EEC Rady Unii Europejskiej w zakresie kompatybilnoci elektromagnetycznej sprztu elektrycznego (dyrektywa niskonapiciowa 73/23 EEC). Pola rozdzielni 110 kv naley wyposay w zabezpieczenia cyfrowe posiadajce wywietlacz ciekło krystaliczny umoliwiajcy wizualizacj schematu synoptycznego pola, oraz wskazania pomiarów elektrycznych. Kade z pól wyposaone w zabezpieczenie podstawowe i rezerwowe powinno współpracowa z oddzielnymi obwodami: pomiarowymi prdowymi i napiciowymi, obwodami napicia pomocniczego, sterowniczymi, oraz obwodami wyłaczajcymi (cewkami wyłczajcymi wyłcznika)

2 Naley stosowa urzdzenia realizujce funkcj cigłej kontroli i samotestowania, a zabezpieczenia podstawowe naley wyposaa w układy kontroli cigłoci obwodów wyłczania. Przekaniki odległociowe w polach linii 110 kv powinny realizowa rejestracj zakłóce umoliwiajc wykonywanie analiz przebiegu zakłóce i działania EAZ, oraz czasu wyłczania wyłczników. Zabezpieczenia poszczególnych pól naley zabudowa w oddzielnych szafach przekanikowo-sterowniczych. Funkcje sterownicze realizowane poprzez sterowniki polowe oddzielne dla kadego pola - nie dopuszcza si rozwizania sterowa z wykorzystaniem przekaników zabezpieczeniowych. Sterowniki polowe (mog by bez wywietlaczy) powinny by zabudowane w szafach przekanikowych. Powinny umoliwia zliczania wielkoci i iloci wyłczanych prdów przez dany wyłcznik. Po przekroczeniu nastawionego skumulowanego prdu wystawiany jest sygnał alarmowy. Sterownik polowy zasilany z obwodów sygnalizacyjnych realizuje funkcje logiczne blokad polowych, dodatkowo moe by wykorzystywany do realizacji telepomiarów. Jeeli przekaniki zabezpieczeniowe nie posiadaj styków wyłczajcych mocnych naley zastosowa przekaniki pomocnicze, sterujce na wyłczenie i załczenie wyłcznika wykonane jako szybkie z du moliwoci łcze. Sterowanie kadego z pól odbywa si za pomoc back-up panelu wykonanego w technice synoptycznych tablic mozaikowych. (przykładowe elewacje zał.nr 1 - kolor schematu listewkowego RAL 3024) Obwody napicia pomocniczego prdu stałego: sterownicze podstawowe do zasilania zabezpieczenia podstawowego, oraz sterowania wyłcznikiem mocy załcz i wyłcz operacyjnie i nieoperacyjnie; sterownicze rezerwowe do zasilania zabezpiecze rezerwowych, oraz sterowania nieoperacyjnego na otwarcie wyłcznika; sygnalizacyjne pomocnicze do sterowania odłcznikami i uziemnikami, zasilania napdów odłczników i uziemników, silnikowego zbrojenia zasobników sprynowych wyłczników mocy, realizacji blokad i sygnalizacji Szafy przekanikowo-sterownicze Szafy przekanikowo-sterownicze powinny spełnia nastpujce kryteria: wolnostojca, lub przycienna w systemie modułowym 19 rusztowanie wykonane z profili aluminiowych, kolor cian bocznych, oraz drzwi RAL 7035 klasa ochrony min. IP 55

3 wys.2000 (2200)mm, szer. 800 mm, głb. 800 (600) mm drzwi przednie przeszklone z klamk i zamkiem drzwi tylne (dla szaf wolnostojcych) metalowe z klamk i zamkiem zaleca si, aby kt otwarcia drzwi wynosił co najmniej 135 stopni, kierunek otwarcia poszczególnych drzwi ustala si na etapie zamówienia. rama uchylna na cał wysoko do montau aparatury Kad z szaf naley ustawi na cokole o wysokoci 100 mm z uziemieniem wykonanym z płaskownika miedzianego. Podłoga w szafie powinna by przystosowana do wprowadzenia kabli poprzez otwory uszczelnione systemem szczotkowym. Szafa powinna mie owietlenie całego przedziału wewntrznego. Kada szafa powinna by opisana za pomoc tabliczki informacyjnej typu I6 na której naley umieci grawerowane oznaczenie szafy, oraz nazw pola z numerem. 3.2 Rozmieszczenie aparatury w szafach przekanikowo-sterowniczych Na ramie uchylnej powinna by zabudowana aparatura zabezpieczeniowa, sygnalizacyjna i pomiarowa Aparatura zabezpieczeniowa powinna by zamontowana w górnej czci szafy na wysokoci od 150 cm od podłogi z zachowaniem czytelnoci wywietlaczy. W dolnej wysokoci szafy zabudowany schemat mozaikowy (back-up panel) odwzorowujcy układ pola z przyciskami i wskanikami umoliwiajcymi sterowanie łcznikami. Przełczniki dla automatyk polowych niestabilne z sygnalizacj optyczn W tylnej czci szafy powinna znajdowa si aparatura poredniczca, listwy zaciskowe, oraz aparatura zabezpieczajca obwody napicia pomocniczego. Listwy zaciskowe sprynowe, dla obwodów prdowych zwierno-rozwierne z gniazdami probierczymi. Dodatkowo dla potrzeb sprawdzania zabezpieczenia odległociowego listwa pomiarowa zabudowana w tylnej czci szafy. W przypadku szaf wolnostojcych listwy zaciskowe powinny by dostpne od tyłu. Cała aparatura powinna by tak zabudowana, aby struktura pola była przejrzysta i czytelna, oraz umoliwiała łatwy dostp do urzdze. Sygnalizacja połoenia łczników zgodna z wymaganiami RWE Stoen Operator. Na schemacie pola kady z łczników odwzorowany za pomoc elektromagnetycznych wskaników połoenia z przyciskami wyboru łcznika do sterowania. Wskaniki wyłczników w obrysie kwadratowym, pozostałe w obrysie koła. Przyciski sterujce łcznikami: Załcz w kolorze zielonym Wyłcz w kolorze czerwonym

4 3.3 Sterowanie aparatur w polu. Blokady Sterowanie poszczególnymi łcznikami rozdzielni moliwe jest tylko przy odpowiedniej konfiguracji pozostałych łczników danego pola, a w pewnych przypadkach równie łczników innych pól. Blokady maj uniemoliwi sterowanie odłcznikami pod obcieniem, zamknicia uziemników liniowych przy linii bdcej pod napiciem. W przypadku przekładników napiciowych wyposaonych w odłczniki, maj uniemoliwia załczenie wyłcznika w polu linii i uziemienie linii przy otwartym odłczniku pomiaru napicia. Dla spełnienia tych warunków układ sterowania łczników musi by wyposaony w system blokad elektrycznych i logicznych umoliwiajcy sterowanie: -zdalne z systemu sterowania i nadzoru poprzez operatora. -lokalne ze schematu mozaikowego -miejscowo z szafy napdu wyłcznika. W przypadku uszkodzenia sterownika polowego powinna pozosta moliwo sterowania elektrycznego z poziomu schematu mozaikowego. Wybór rodzaju sterowania realizowany jest za pomoc przełcznika Wybór sterowania, osobnego dla kadego z pól umoliwiajcy wybór: - Zdalne - Lokalne Sterowanie zdalne umoliwia wykonywanie sterowa tylko z poziomu Systemu Sterowania i Nadzoru. Sterowanie lokalne umoliwia wykonywanie sterowa z poziomu back-up panela, oraz sterownika polowego jeeli posiada wywietlacz. Przełcznik wyboru sterowania zlokalizowany jest na schemacie mozaikowym danego pola i posiada telesygnalizacj stanu połoenia. 3.4 Pomiary wielkoci elektrycznych realizowane w polu Zdalnie do systemu nadzoru stacji poprzez sterownik telemechaniki z wykorzystaniem protokołów komunikacyjnych przekanika cyfrowego, lub sterownika polowego telepomiar w zakresie: prdy fazowe, napicia midzyfazowe, moc czynna, moc bierna. Lokalnie z mierników cyfrowych zainstalowanych na schemacie mozaikowym.

5 3.5 Protokół komunikacji obiektowej Protokół IEC naley przyj jako obowizujcy w komunikacji obiektowej pomidzy przekanikami cyfrowymi i koncentratorem telemechaniki. 3.6 Łcza telekomunikacyjne Łcza w układach elektroenergetycznej automatyki zabezpieczeniowej powinny zapewni realizacj podstawowych funkcji zabezpieczeniowych. Dla realizacji tego celu naley stosowa dedykowane łcze wiatłowodowe o parametrach wymaganych dla danego typu zabezpiecze. W swojej konstrukcji, zasadach działania i sposobach eksploatacji urzdzenia zabezpiecze linii elektroenergetycznych i współpracujce z nimi łcza powinny by traktowane jako jeden zespół urzdze. 3.7 Łcze inynierskie Zabezpieczenia instalowane na obiekcie powinny by wyposaone w wyjcia umoliwiajce zestawienie lokalnej sieci ethernetowej w standardzie LAN 100Base- TX, lub FX. Sie ta poprzez urzdzenia teletransmisyjne powinna by włczona do dedykowanej sieci ethernetowej umoliwiajcej zdalny nadzór nad urzdzeniami EAZ przez słuby eksploatujce zabezpieczenia i telemechanik. 3.8 Symbole, oznaczenia aparatury, numeracja listew Aparatura pierwotna: - wyłcznik - Q 1 - odłcznik liniowy - Q 21 - odłcznik szynowy - Q 31 (Q32 dla podwójnego układu szyn od ukł.2, lub sekcji 2 w polu łcznika szyn) - odłcznik pomiaru napicia - Q 33 - uziemnik odłcznika liniowego - Q 41 - uziemnik odłcznika szynowego - Q 51 - uziemnik szyn zbiorczych - Q 61 (Q62 dla podwójnego układu szyn od ukł.2, lub sekcji 2 w polu łcznika szyn)

6 - odłczniko-uziemnik liniowy - QZ 21 - odłczniko-uziemnik szynowy - QZ 31 (QZ 32- dla podwójnego układu szyn od ukł.2, lub sekcji 2 w polu łcznika szyn) - przekładnik prdowy - T1 - przekładnik napiciowy - T5 Aparatura wtórna: - sterownik polowy - A11 - przekanik prdowy (terminal zab.) - A21 - przekanik odległociowy - A31 (gniazdo testowe X31) - przekanik rezerwowy (ziemnozwarciowy) - A35 - przekanik odcinkowy (rónicowy) - A41 - inne przekaniki - A5x - ZS/LRW - A30 - przekaniki poredniczce - K7xx - zabezpieczenia obwodów pomocniczych - F1 sterownicze podstawowe - F2 sterownicze rezerwowe - F3 sygnalizacyjne - F46x - napiciowe (pom. energii, pomiary lokalne) - F48x - napiciowe dla zabezpiecze - F8x - pozostałe (zasilanie napdów itp.) - przełczniki, przyciski, sterowniki zabudowane na schemacie - S1x - przełczniki zabudowane wewntrz szafy - S2xx -odstawienie/załczenie automatyk - S40x -odstawienie wyłczenia od ZS - S411 -odstawienie wyłczenia od LRW - S416 -odstawienie pobudzenia LRW - S418 - lampki sygnalizacyjne, - H6xx - wskaniki połoenia - H + numer aparatu - aparatura pomiarowa - amperomierz - P11 - woltomierz - P12 - wato (waromierz) - P13 (P14) Opis aparatury pierwotnej na back-up panelu od strony zewntrznej (przyciski, sterowniki, wskaniki) zgodny z symbolami aparatury pierwotnej, od strony wewntrznej zgodny z symbolami aparatury wtórnej.

7 Numeracja listew: - obwody prdowe - X1 ` - obwody napiciowe - X2 - obwody sterownicze (kółko) - X3 - obwody sterownicze (kwadrat) - X4 - obwody sterownicze (ZS/LRW) - X5 - obwody sygnalizacyjne - X6 - obwody telemechaniki - X8 - obwody zasilania napdów - X9 - obwody ogólne - X0 3.9 Dokumentacja: Dokumentacja opisowa i rysunkowa powinna by zgodna z wymaganiami systemu SI i aktualnymi Normami Polskimi. Schematy wykonane w rozmiarze A3, lub A4 i zapisane w formacie *.dwg. Cz opisowa zapisana w formacie *.doc. Dokumentacja obwodów wtórnych obejmuje: szczegółowy opis techniczny EAZ, spis aparatury, schematy zasadnicze wraz z konfiguracj przekaników cyfrowych, schematy montaowe. Dokumentacja połaczona w tomy zbiorcze obejmujca poszczególne pola rozdzielone ponumerowanymi przekładkami zgodnie ze spisem treci. Zakres rysunków dla danego pola zawiera w kolejnoci rysunki ideowe i montaowe. Osobnym opracowaniem jest dokumentacja systemu sterowania i nadzoru stacji zawierajca rysunki pogldowe sieci teletechnicznej obejmujcej telemechanik, wydzielon sie ethernetow, oraz list sygnałów telemechaniki. Lista sygnałów telemechaniki podzielona na cz: pomiary, sygnalizacja, sterowanie - sporzdzona według wzoru jak w pkt.4.6 W kadym polu naley przewidzie miejsce na rezerwowe sygnały. Wykonawca zobowizany jest do dostarczenia zamawiajcemu: -projekt wykonawczy (do uzgodnienia) w iloci 2 kompletów wraz z zapisem na płycie CD w formacie *.pdf - projekt powykonawczy w iloci 3 kompletów wraz z zapisem na płytach CD (format *.dwg i *doc), oraz druga w formacie *.pdf. W pierwszym egzemplarzu projektu powykonawczego wszystkie rysunki musz by potwierdzone jako aktualne z dat sprawdzenia i podpisane przez kierownika grupy rozruchowej.

8 4. Aparatura zabezpieczeniowa Wszystkie cyfrowe urzdzenia zabezpieczeniowe powinny by przystosowane do pracy w standardzie IEC wymaga si, aby zostało to potwierdzone certyfikatami zgodnoci wydanymi przez akredytowan jednostk certyfikujc. 4.1 Pole liniowe 110 kv Zabezpieczenie podstawowe rónicowo prdowe a. Przekanik (terminal polowy), odcinkowy (rónicowo-prdowy) w wykonaniu cyfrowym, zainstalowany na obu dwóch kocach zabezpieczanej linii 110kV; Komunikacja pomidzy półkompletami zrealizowana poprzez wydzielon par wiatłowodów. Funkcja zabezpieczenia ziemno-zwarciowego kierunkowego, minimum 2- stopniowego. Przekanik wyposaony w funkcj kontroli cigłoci łcza; b. Przekanik wyposaony w: konfigurowalne we/wy, sygnalizacj lokaln zrealizowan na lampkach LED; nadzór nad obwodami prdowymi i napiciowymi, obwodami wyłczajcymi, oraz układami wewntrznymi; komunikacja lokalna realizowana poprzez panel MMI oraz PC; funkcj natychmiastowego wyłczenia w przypadku załczenia na zwarcie oraz nadprdowe funkcje rezerwowe; funkcj lokalnej rezerwy wyłcznikowej LRW; rejestrator zdarze; c. Obwody prdowe przekanika podłczone do wydzielonych rdzeni zabezpieczeniowych przekładników prdowych i obwodów napiciowych w polu linii. d. Zabezpieczenie działa na otwarcie wyłcznika mocy w polu, pobudzenie automatyki SPZ e. Obwody zabezpieczenia maj by zasilone napiciem pomocniczym stałym podstawowym; f. Przekanik ma by podłczony na drodze cyfrowej poprzez protokół komunikacyjny do stacyjnego systemu nadzoru; g. Przekanik ma by podłczony do łcza inynierskiego

9 Zabezpieczenie rezerwowe odległociowe (w przypadku braku zabezpieczenia odcinkowego jako podstawowe) a. Pełnoschematowe zabezpieczenie odległociowe od zwar doziemnych i midzyfazowych z picioma strefami pomiarowymi i oddzielnym kryterium detekcji zwar z moliwoci niezalenego nastawienia wartoci czasów działania poszczególnych stref dla zwar doziemnych i midzyfazowych oraz minimum 2-stopniowe kierunkowe zabezpieczenie ziemnozwarciowe. b. Przekanik wyposaony w: konfigurowalne we/wy; sygnalizacj lokaln zrealizowan na diodach LED; nadzór nad obwodami prdowymi i napiciowymi, obwodami wyłczajcymi oraz układami wewntrznymi; komunikacja lokalna realizowana poprzez panel MMI oraz PC. funkcj natychmiastowego wyłczenia w przypadku załczenia na zwarcie oraz nadprdowe funkcje rezerwowe; funkcj kontroli synchronizmu; funkcj lokalnej rezerwy wyłcznikowej LRW; lokalizator miejsca zwarcia; SPZ 3-fazowy; rejestrator zakłóce; rejestrator zdarze; minimum dwie grupy nastaw zabezpiecze. c. Obwody prdowe przekanika podłczone do wydzielonych rdzeni zabezpieczeniowych przekładników prdowych i obwodów napiciowych w polu linii. d. Zabezpieczenie działa na otwarcie wyłcznika mocy w polu, realizuje automatyk SPZ. e. Obwody zabezpieczenia maj by zasilone napiciem pomocniczym stałym rezerwowym. (w przypadku pracy jako podstawowy, zasilone napiciem pomocniczym podstawowym) f. Przekanik ma by podłczony na drodze cyfrowej poprzez protokół komunikacyjny do stacyjnego systemu nadzoru;. g. Przekanik ma by podłczony do łcza inynierskiego h. Przekanik powinien by uwspółbieniony z drugim kocem linii za pomoc wydzielonej pary wiatłowodów.

10 Zabezpieczenie rezerwowe - ziemnozwarciowe kierunkowe.(w przypadku braku zabezpieczenia odcinkowe) a. Przekanik (terminal polowy), w wykonaniu cyfrowym. b. Przekanik wyposaony w: konfigurowalne we/wy, sygnalizacj lokaln zrealizowan na lampkach LED, nadzór nad obwodami prdowymi i napiciowymi oraz obwodami wyłczajcymi, moliwo konfiguracji z poziomu panelu zabezpieczenia oraz podłczonego poprzez złcze diagnostyczne laptopa c. Obwody prdowe i napiciowe zasilane prdem i napiciem składowej zerowej. d. Zabezpieczenie działa na otwarcie wyłcznika mocy w polu, pobudzenie automatyki SPZ. e. Obwody zabezpieczenia maj by zasilone napiciem pomocniczym stałym rezerwowym. f. Przekanik ma by podłczony na drodze cyfrowej poprzez protokół komunikacyjny do stacyjnego systemu nadzoru; g. Przekanik ma by podłczony do łcza inynierskiego 4.2. Pole Transformatora WN/SN Zabezpieczenie podstawowe transformatora a. Niezalene zabezpieczenie rónicowe wzdłune stabilizowane, nie mniej ni dwustopniowe, w wykonaniu cyfrowym; (dla transformatorów trój, lub dwu uzwojeniowych) realizujce funkcj zabezpieczenia od skutków zwar wewntrznych i na wyprowadzeniach transformatora. b. Przekanik wyposaony w: stabilizowan charakterystyk zapewniajc prawidłowe działanie zabezpieczenia w czasie regulacji napicia transformatora blokad wykorzystujc drug i pit harmoniczn zapobiegajc działaniu zabezpieczenia przy udarach prdu magnesujcego konfigurowalne we/wy; sygnalizacj lokaln zrealizowan na lampkach LED; rejestrator kryterialny nadzór nad obwodami prdowymi oraz obwodami wyłczajcymi. komunikacja lokalna realizowana poprzez panel MMI oraz PC;

11 c. Obwody prdowe przekanika podłczone do rdzeni zabezpieczeniowych przekładników prdowych w polach transformatora ; d. Zabezpieczenie działa na otwarcie wyłcznika mocy w polu transformatora po stronie 110kV i polach SN; e. Obwody zabezpieczenia maj by zasilone napiciem pomocniczym stałym podstawowym; f. Przekanik podłczony na drodze cyfrowej poprzez protokół komunikacyjny do stacyjnego systemu nadzoru (dopuszcza si realizacj poprzez protokół IEC-103, lub z wykorzystaniem terminala polowego) g. Przekanik ma by podłczony do łcza inynierskiego (dopuszcza si komunikacj poprzez terminal polowy) Zabezpieczenie rezerwowe a. Przekanik (terminal polowy) w wykonaniu cyfrowym. Zabezpieczenia nadprdowe o charakterystykach nie/zalenych, Realizujcy funkcje zabezpieczenia od skutków zwar zewntrznych i przecieniowych. Wyposaony w wejcia PTC do realizacji modelu cieplnego umoliwiajcego pomiar temperatury rdzenia i oleju ; b. Przekanik wyposaony w: konfigurowalne we/wy; sygnalizacj lokaln zrealizowan na lampkach LED; nadzór nad obwodami prdowymi i napiciowymi oraz obwodami wyłczajcymi. komunikacja lokalna realizowana poprzez panel MMI oraz PC; c. Obwody prdowe przekanika podłczone do innych ni zabezpieczenie podstawowe rdzeni zabezpieczeniowych przekładników prdowych w polu transformatora; d. Zabezpieczenie działa na otwarcie wyłcznika mocy w polu transformatora po stronie 110kV i SN; e. Obwody zabezpieczenia maj by zasilone napiciem pomocniczym stałym rezerwowym; f. Przekanik podłczony na drodze cyfrowej poprzez protokół komunikacyjny do stacyjnego systemu nadzoru; g. Przekanik ma by podłczony do łcza inynierskiego Zabezpieczenia firmowe transformatora a. Zabezpieczenia firmowe (gazowo-przepływowe, cinieniowe i temperaturowe) powinny działa na otwarcie wyłczników po stronie 110kV i SN lub tylko SN w przypadku zabezpiecze temperaturowych; b. Działanie zabezpiecze firmowych powinny by sygnalizowane lokalnie oraz do systemu nadzoru pracy stacji;

12 Regulacja napicia transformatora Urzdzenia regulacji napicia strony 15kV transformatora mocy WN/SN powinny umoliwi zmian połoenia przełcznika zaczepów przy: a. Sterowaniu miejscowym (lokalnym) z napdu przełcznika zaczepów ; b. Sterowaniu miejscowym (lokalnym) z przycisków szafy przekanikowosterowniczej; c. Sterowaniu zdalnym za pomoc telemechaniki; d. Sterowaniu z urzdze automatycznej regulacji napicia (ARN): wykonanie cyfrowe; moliwo podłczenia dwóch wej pomiaru napicia 15kV (wykonanie dla transformatorów trójuzwojeniowych); układ kompensacji prdowej; W przypadku usterki przekanika ARN powinna pozosta moliwo sterowania elektrycznego z poziomu lokalnego i zdalnego. Dla kadego z transformatorów naley przewidzie autonomiczny przekanik dostosowany do współpracy z zastosowanym napdem przełcznika zaczepów. Przekanik podłczony na drodze cyfrowej poprzez protokół komunikacyjny do stacyjnego systemu nadzoru (dopuszcza si realizacj poprzez protokół IEC- 103, lub z wykorzystaniem terminala polowego) Wskaniki połoenia zaczepów wyposaone w funkcje rejestracji liczby przełcze i wizualizacji połoenia przełcznika zabudowane w szafach przekanikowo-sterowniczych. Wskaniki powinny drog transmisji szeregowej przekazywa dane do koncentratora obiektowego telemechaniki. Dodatkowo wyposaone w funkcj kontroli poziomu napicia skutkujc w przypadku przekroczenia nastawionego poziomu odciciem zasilania silnika napdu przełcznika zaczepów. 4.3 Pole łcznika szyn Dla stacji w układzie H pole łcznika wyposaone w sterownik polowy. Jeli w skład wyposaenia pola wchodzi wyłcznik i przekładniki, mona wyposaa w EAZ stosownie do funkcji i wanoci stacji. W stacjach systemowych pole łcznika dodatkowo wyposaone w zabezpieczenie podstawowe umoliwiajce prac na rozcinanie spitych szyn zbiorczych powodujc wyłczenie własnego wyłcznika.

13 Dla potrzeb rezerwowania polem łcznika innych pól rozdzielni (liniowe, transformatorowe) dodatkowy zestaw zabezpiecze i automatyk umoliwiajcy tak prac. 4.4 Automatyki stacyjne - Zabezpieczenie szyn i rezerwa lokalna Zabezpieczenie szyn i rezerwa lokalna zrealizowana na bazie wydzielonego przekanika obejmujc prac całej stacji. Dopuszcza si układ rozproszony obejmujcy współprac urzdze polowych z jednostk centraln. Funkcja lokalnej rezerwy realizowana na bazie kryterium wyłcznikowoprdowego z funkcj ponownego impulsowania Retrip na obie cewki wyłcznika. Dopuszcza si stosowanie układu zabezpieczenia szyn zintegrowanego z układem lokalnej rezerwy wyłcznikowej. Zabezpieczenie wyposaone w: dwa kryteria działania,rónicowe i porównawczo prdowe człony mierzce w kadej fazie i dla kadej sekcji szyn zbiorczych du szybko działania poniej 20 ms wewntrzny rejestrator zdarze kontrol obwodów wyłczajcych łcze inynierskie - Automatyka SZR Dla stacji typu H z polem łcznika wyposaonym w wyłcznik realizowana w oparciu o dedykowany przekanik. (dopuszczamy moliwo wykorzystania sterownika polowego) Działanie SZR jest blokowane przez zabezpieczenia pól liniowych i od zabezpieczenia szyn Przekanik automatyki SZR wyposaony w: stopnie nadnapiciowe z moliwoci ustawienia indywidualnych logik oraz nastaw napiciowych i czasowych stopnie podnapiciowe z moliwoci ustawienia indywidualnych logik oraz nastaw napiciowych i czasowych wykrywanie automatyczne lub moliwo zadeklarowania typu rezerwy

14 kontrol gotowoci oraz stanu połoenia wyłczników dokładn i szczegółow sygnalizacj błdów i blokad automatyki lokalnie oraz do systemu nadzoru funkcj sygnalizacji stacyjnej Up, AL funkcj sterownika pola z prezentacj stanu pola na wywietlaczu graficznym rejestracj zdarze i zakłóce Automatyka powoduje załczenie wyłcznika łcznika szyn 110kV przy braku napicia na jednej z linii i kontroli odpowiedniego poziomu napicia na drugiej Odblokowanie / zablokowanie automatyki ma by zrealizowane poprzez przełcznik uchylny zlokalizowany w szafie łcznika szyn 110kV, jak równie ze stacyjnego systemu nadzoru Przekanik podłczony na drodze cyfrowej poprzez protokół komunikacyjny do stacyjnego systemu nadzoru - Kontrola synchronizmu Dla uzasadnionych przypadków wynikajcych z układu pracy stacji w systemie elektroenergetycznym naley stosowa kontrol synchronizmu przy załczaniu pól liniowych. Funkcja kontroli synchronizmu powinna by integraln czci układu zabezpieczenia odległociowego uzupełniona o warunki kontroli napi: linia bez napicia/napicie na szynach lub napicie na linii/szyny bez napicia. Kontrola synchronizmu powinna sprawdza wymagania graniczne, przed zamkniciem wyłcznika z obu jego stron, w zakresie rónicy faz i amplitud napi oraz rónicy czstotliwoci. Zestyki przekanika kontroli synchronizmu powinny by tak zorganizowane, aby zapobiec załczeniu rcznie lub automatycznie w przypadku przekroczenia wartoci granicznych. 4.5 Sygnalizacja centralna i obwody wtórne Zespół centralnej sygnalizacji zdarze oparty o technik mikroprocesorow. Sygnalizacja centralna wykonana w postaci modułów obejmujcych sygnalizacj sygnałów dotyczcych awaryjnej i alarmowej pracy rozdzielni 110 i 15 kv, oraz potrzeb własnych (zestawienie sygnałów zał. nr 2). Zespół centralnej sygnalizacji zabudowany w szafie przekanikowosterowniczej (dopuszcza si wspóln szaf z zabezpieczeniem szyn)

15 Oprzewodowanie aparatury obwodów wtórnych w obrbie pola powinno by wykonane nastpujco: - obwody prdowe oznaczone na schemacie połcze i przyłcze przewód LgY 2,5mm 2; 750V w izolacji koloru brzowego; - obwody napiciowe oznaczone na schemacie połcze i przyłcze przewód LgY 1,5mm 2; 750V w izolacji koloru szarego; - obwody midzy listwami zaciskowymi i wejciami binarnymi zabezpiecze przewód LgY 0,75mm 2 500V w izolacji koloru czarnego; - pozostałe przewodem LgY1,5mm 2; 750V w izolacji koloru czarnego. Przekroje przewodów musz zosta potwierdzone wyliczeniami obcienia obwodów wtórnych. Układ zacisków na listwie powinien by nastpujcy: Obwody prdowe Obwody napiciowe Obwody sterownicze Obwody sygnalizacyjne Obwody telemechaniki Grupy zacisków powinny by oddzielone od siebie przegrodami 4.6 Telemechanika System Sterowania i Nadzoru stacji (SSiN) powinien spełnia standardy rozwiza stosowane w RWE Stoen Operator. a. Z koncentratorem stacyjnym telemechaniki maj współpracowa wszystkie urzdzenia cyfrowe rozdzielni 110kV. Komunikacja pomidzy urzdzeniami a koncentratorem (komunikacja pionowa) jak równie pomidzy zabezpieczeniami (komunikacja pozioma) ma by zrealizowana w standardzie IEC Dopuszcza si podłczenie urzdze dodatkowych, np. sterowników potrzeb własnych do koncentratora za pomoc protokołów IEC 103, Modbus itp., zgodnie z protokołem zaimplementowanym w urzdzeniu. Komunikacja pomidzy koncentratorem obiektowym a systemem nadrzdnym Ex ma by zrealizowana za pomoc protokołu DNP3 (dwa kanały podstawowy zrealizowany za pomoc stałego łcza z prdkoci min. 9600Bd; rezerwowy zrealizowany za pomoc transmisji GPRS). Struktura połcze (topologia) pomidzy urzdzeniami (zabezpieczeniami, sterownikami a koncentratorem) musi by tak zrealizowana, e uszkodzenie którego z urzdze nie powoduje zakłóce w transmisji danych dla innego urzdzenia. b. Koncentrator powinien mie moliwo synchronizacji z lokalnego odbiornika GPS oraz z centrum dyspozytorskiego i powinien synchronizowa wszystkie urzdzenia cyfrowe stacji.

16 c. Koncentrator telemechaniki powinien by w wykonaniu przemysłowym bez elementów wirujcych, posiada typow budow modułow, z moliwoci swobodnej wymiany poszczególnych paneli, posiada moduł wej dwustanowych niezbdny do obsługi sygnałów alarmowych dodatkowych stacji, a take moliwo swobodnej rozbudowy o dodatkowe moduły do transmisji szeregowej i wej dwustanowych. Zasilanie koncentratora powinno by zrealizowane z gwarantowanych napi z potrzeb własnych stacji, bez dodatkowych dedykowanych urzdze UPS. d. Do koncentratora powinno by dostarczone oprogramowanie z moliwoci zainstalowania go na komputerze przenonym, umoliwiajce konfiguracj telemechaniki oraz diagnostyk urzdze współpracujcych z koncentratorem, w szczególnoci edytor i konfiguratory umoliwiajce zmiany w konfiguracji i diagnostyk urzdze w standardzie IEC Oprogramowanie diagnostyczne powinno umoliwia kontrol stanów sygnalizacji na poszczególnych bitach, podgld wartoci pomiarowych, wykonywanie sterowa, a take kontrol transmisji z urzdzeniami stacyjnymi i systemem nadrzdnym Koncentrator telemechaniki obiektowej realizuje: Telesterowanie łcznikami rozdzielni 110 i 15 kv automatykami stacyjnymi Telesygnalizacja stanu połoenia łczników i automatyk rozdz.wn i SN stanu połoenia łczników i automatyk rozdz. pot.własnych sygnałów ostrzegawczych z centralnej sygnalizacji zadziałania zabezpiecze Telepomiary prdów fazowych napi midzy-przewodowych mocy czynnej i biernej Koncentrator telemechaniki obiektowej powinien by przygotowany do obsługi docelowej iloci pól WN i SN. Powinien posiada dwa kanały transmisji do ZDM Szczegółowy zakres telesterowania, telesygnalizacji i telepomiarów naley uzgodni na etapie prac projektowych Urzdzenia telemechaniki obiektowej powinny by zasilane z układu napicia bezprzerwowego o czasie autonomii nie krótszym ni 8 godz.

17 Zasilanie urzdzenia: Wszystkie urzdzenia telemechaniki powinny by przygotowane do zasilania z dwóch obwodów napicia stałego 220V DC, oraz niezalenie dla potrzeb gniazda serwisowego i owietlenia szafy obwód napicia przemiennego 230V AC Szczegółowe wymagania dotyczce listy sygnałów poniej: Sterowania System nadrzdny Sterownik stacyjny Kanał wejciowy koncentratora ( z systemu nadrzdnego ) Polecenie protokół Protokół Pole Rozdz. Stacja Nr sterowania Nr sterowania Sygnalizacje Stacja Rozdz. Pole Urzdzenie w polu (zabezpieczenie, zespół automatyki, terminal polowy, automatyka centralna, itp.) Opis sygnału indeks do systemu nadrzdnego Zaznaczenie czy sygnały s zgrupowane (bit podstawowy, kontrolny, itp.) Status (1/0) co oznacza (np. 1 - załczony, 0 - wyłczony), take status wynikowy grupy bitów. Okrelenie czy stan wyso bitu utrzymuje si, czy automatycznie kasow Nr nazwa Pomiary Obwody wtórne stacji Sterownik stacyjn System nadrzdny Stacja Rozdz. Pole Urzdzenie Pomiar Kanał wyciowy koncentratora ( nadrzdnego) protokó Nr pomiaru Nr pomiaru Jednostka Zakres Uwaga ogólna: Od powyszego opisu rozwiza elektroenergetycznej automatyki zabezpieczeniowej i telemechaniki moliwe s odstpstwa pod warunkiem uzgodnienia z RWE Stoen Operator na etapie prac projektowych, lub załoe do przetargu. Rozwizania projektowe musz by zgodne z obowizujc w RWE Stoen Operator - Instrukcj Ruchu i Eksploatacji Sieci Dystrybucyjnej.

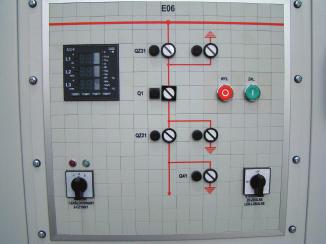

18 Załcznik Nr 1 Przykładowe elewacje

19 Załcznik Nr 2 Centralna sygnalizacja Lista sygnałów Rozdzielnia 110 kv - awaria Aw - alarm Al. - uprzedzenie Up Pola liniowe: Pole TR: - zanik napicia sterowniczego - zbiorczy (rezerwowe i podstawowe) - zanik napicia pomiarowego zab. odległociowego - zadziałanie zabezpiecze-zbiorczy - obnika cinienia SF6 - zanik napicia 3Uo - zanik napicia zasilania napdów łczników - zanik napicia sterowniczego-zbiorczy (rezerwowe i podstawowe) - zadziałanie zabezpiecze-zbiorczy - zadziałanie zabezpiecze TR (BT1 0 ) - zadziałanie zabezpiecze TR (BT2 0 ) (BPZ) - zadziałanie zabezpiecze TR (ZOK) (CZB) - temperatura TR- 1 st - temperatura TR- 2 st - obnika cinienia SF6 - separator oleju, przekroczenie poziomu - awaria układu chłodzenia - zanik napicia zasilania napdów łczników Pole poprzeczki: Pole łcznika: (stacje szynowe) - zanik napicia sterowniczego - obnika cinienia SF6 - zanik napicia zasilania napdów łczników - zanik napicia sterowniczego - zbiorczy (rezerwowe i podstawowe) - zanik napicia pomiarowego zab. odległociowego - zadziałanie zabezpiecze-zbiorczy - obnika cinienia SF6 - zanik napicia 3Uo - zanik napicia zasilania napdów łczników ZS/LRW: - uszkodzenie przekanika - zbiorczy działania zabezpieczenia - zanik napicia sterowniczego
