1 Pracownia Projektów Drogowych Rafał Walkowiak ul. Cukrowa 5a/13, Wrocław NIP: REGON: tel EGZ. NR 1 INWESTOR ZAMAWIAJĄCY ZARZĄD INWESTYCJI MIEJSKICH UL. JANUSZOWICKA 15A WROCŁAW TEMAT OPRACOWANIA PRZEBUDOWA DROGI W UL. MARIANA SUSKIEGO WE WROCŁAWIU KATEGORIA OBIEKTÓW JEDNOSTKA AUTORSKA Kategoria XXV drogi Kategoria XXVI - sieci Pracownia Projektów Drogowych Rafał Walkowiak ul. Cukrowa 5a/13, Wrocław CZĘŚĆ STADIUM DOKUMENTACJI UMOWA PROJEKT NASADZEŃ ZIELENI PW NZU \ OBRĘB/GMINA ARKUSZ MAPY NUMER EWIDENCYJNY DZIAŁEK OPORÓW/WROCŁAW AM-25 29/27, 29/12, 29/11, 29/17, 29/16, 29/15, 29/14, 29/13, 29/10, 29/5, 21/2 OPORÓW/WROCŁAW AM-23 12/2 Zespół projektowy Imię i Nazwisko Nr uprawnień/ Specjalność Podpis Data Projektant BRANŻA ARCHITEKTURA KRAJOBRAZU mgr inż. arch. kraj. Joanna Kowalska - Zieleń Wrocław maj 2018

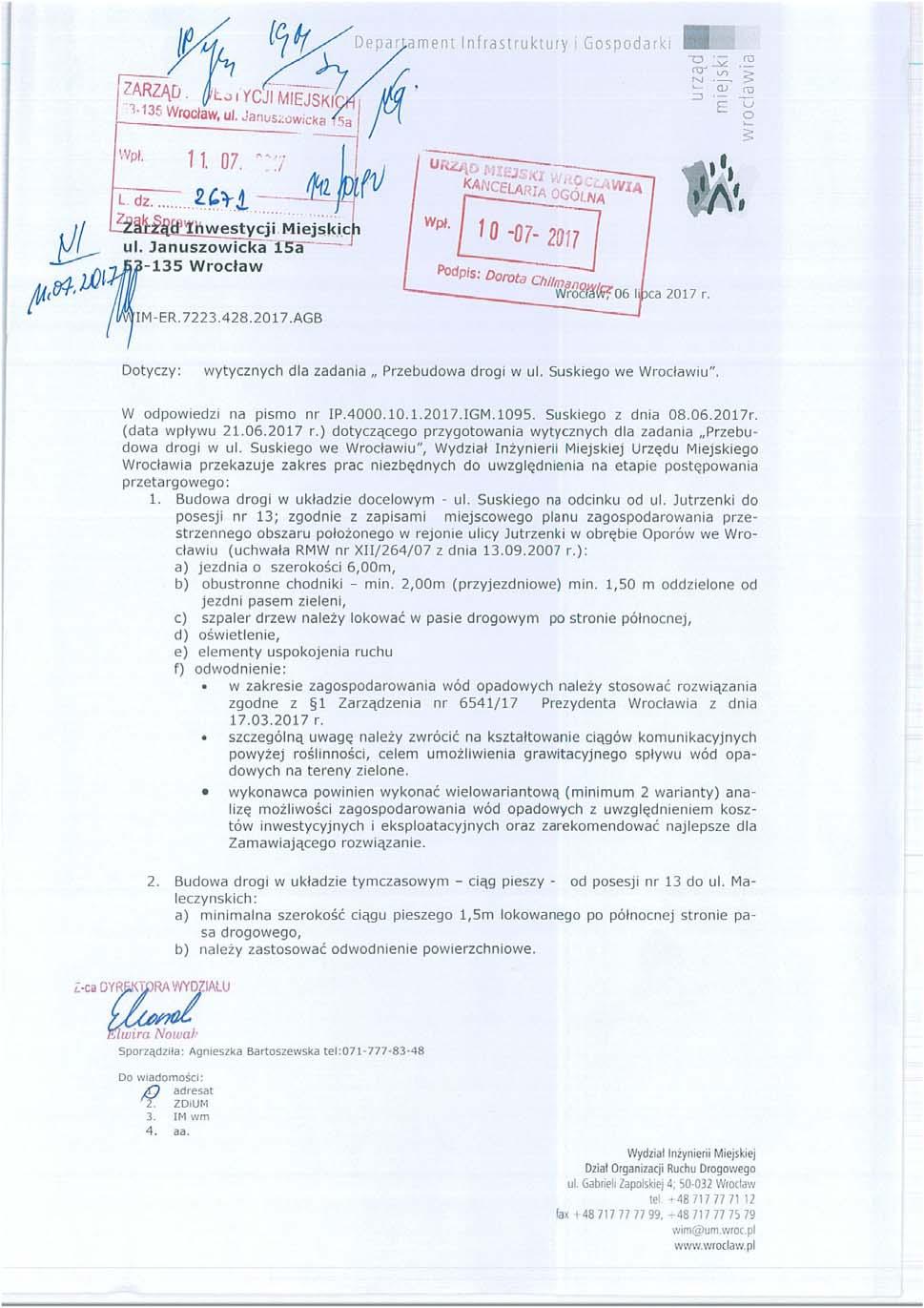

2 SPIS TREŚCI I CZĘŚĆ OPISOWA 1. Podstawa opracowania 2. Zakres opracowania 3. Stan istniejący 4. Rozwiązania projektowe 4.1. Wytypowanie drzew i krzewów do usunięcia 4.2. Gospodarka drzewostanem 4.3. Opis projektowanej zieleni 4.4. Przygotowanie terenu pod nasadzenia 4.5. Nasadzenia zieleni 4.6. Odtworzenie zniszczonej zieleni 5. Wymagania dotyczące pielęgnacji i gwarancji 6. Tymczasowe zabezpieczenie drzew na okres budowy 6.1. Zabezpieczenie strefy korzeniowej 7. Stałe zabezpieczenie drzew II ZAŁĄCZNIKI 1. Wytyczne WIM z dnia r. 2. Wytyczne ZDiUM z dnia r. 3. Warunki ZDiUM z dnia r. 4. Opinia WUOZ z dnia r. 5. Opinia WIM z dnia r. 6. Uzgodnienie ZDiUM z dnia r. (projekt drogowy) 7. Uzgodnienie ZDiUM z dnia r. (wycinka drzew) 8. Uzgodnienie ZZM z dnia r. III CZĘŚĆ RYSUNKOWA 1. Plan sytuacyjny nasadzenia zieleni w skali 1:500 rys. Z-0.1 Pracownia Projektów Drogowych Rafał Walkowiak 2

3 CZĘŚĆ OPISOWA Pracownia Projektów Drogowych Rafał Walkowiak 3

4 1. Podstawa opracowania Zlecenie Inwestora Zarząd Inwestycji Miejskich z siedzibą we Wrocławiu przy ul. Januszowickiej 15a. Mapa do celów projektowych w skali 1:500. Miejscowy plan zagospodarowania przestrzennego obszaru położonego w rejonie ulicy Jutrzenki w obrębie Oporów (uchwała RMW nr XII/264/07 z dnia r.) oraz obszaru rozwoju OPORÓW II - część "A" (Uchwała nr RMW nr XXV/2105/04 z dnia r.). Pisma, opinie, pozostałe wytyczne będące załącznikiem do umowy. Uwagi zawarte w protokole ze spotkania z dnia r. 2. Zakres opracowania Opracowanie obejmuje inwentaryzację dendrologiczną wraz ze wskazaniem drzew/krzewów do wycinki oraz projekt nowych nasadzeń drzew i krzewów w zakresie inwestycji: Przebudowa ul. Mariana Suskiego we Wrocławiu. 3. Stan istniejący Na terenie objętym opracowaniem skład gatunkowy roślinności jest bardzo zróżnicowany. Roślinność w ogródkach mieszkańców jest z reguły zadbana i w dobrym stanie. Drzewa na skrzyżowaniu ul. Mariana Suskiego i Jutrzenki są w stanie średnim. Skład gatunkowy inwentaryzowanej roślinności przedstawia się następująco: dominujący udział przy ul. Mariana Suskiego mają gatunki drzew: orzech włoski (Juglans regia) oraz żywotniki zachodnie (Thuja occidentalis) rosnące jako żywopłot, a następnie topola czarna (Populus nigra), brzoza brodawkowata (Betula pendula), cyprysik Lawsona (Chamaecyparis lawsoniana). Dodatkowo na obszarze rosną gatunki: świerk pospolity (Picea abies), wiśnia (Prunus sp.) oraz pojedyncze sztuki takie jak: wierzba biała (Salix alba), lilak pospolity (Syringa vulgaris), jabłoń (Malus sp.), jodła jednobarwna (Abies concolor), jodła koreańska (Abies koreana), karagana syberyjska (Caragana arborescens), jałowiec (Juniperus sp.), świerk biały (Picea glauca), migdałek trójklapowy (Prunus triloba), świerk srebrny (Picea pungens), cis pośredni (Taxus baccata), śliwa wiśniowa (Prunus cerasifera). Przy ul. Maleczyńskich ocenie poddano 30 grabów pospolitych (Carpinus betulus) wraz z żywopłotem z berberysu (Berberis thunbergii), 85 m2. Na terenie zinwentaryzowano łącznie 41,6 m2 krzewów z gatunków: forsycja pośrednia (Forsythia x intermedia), sosna górska (Pinus mugo), tawuła van Houtte a (Spiraea vanhouttei), aronia czarna (Aronia melanocarpa), pęcherznica kalinolistna (Physocarpus opulifolius). 4. Rozwiązania projektowe Opracowanie projektowe obejmuje: - inwentaryzację dendrologiczną, - wytypowanie drzew i krzewów do usunięcia, Pracownia Projektów Drogowych Rafał Walkowiak 4

5 - opis projektowanej zieleni, - przygotowanie terenu pod nasadzenia, - nasadzenia drzew i krzewów Wytypowanie drzew i krzewów do usunięcia W związku z projektowaną inwestycją wytypowano do usunięcia kolidujące drzewa i krzewy. Na potrzeby projektu została wykonana inwentaryzacja dendrologiczna drzew i krzewów rosnących w rejonie projektowanej drogi. Dla wszystkich drzew określono gatunek oraz wykonano podstawowy pomiar dendrometryczny średnica pnia lub obwód pnia. Pomiar średnicy lub obwodu pnia drzewa dokonano na wysokości 5 cm oraz 130 cm ponad powierzchnią gruntu przy pomocy taśmy mierniczej (obwód pnia) lub suwmiarką klupą (średnica pnia). Inwentaryzację dokonano metodą marszrutową, a drzewa zostały oznaczone numerami specjalną fluorescencyjną farbą. Wykaz roślin do usunięcia przedstawia poniższa tabela. Numery poszczególnych gatunków są zgodne z inwentaryzacją zieleni będącą osobnym opracowaniem. W tabeli drzewa i krzewy do wycinki wyróżniono kolorem. WYKAZ DRZEW I KRZEWÓW DO USUNIĘCIA Oznaczenie Obwód drzewa [cm] Gatunek drzewa Uwagi Wierzba biała Do wycinki Topola czarna odm. kolumnowa Do wycinki Topola czarna odm. kolumnowa Do wycinki Topola czarna odm. kolumnowa Do wycinki Topola czarna odm. kolumnowa Do wycinki 6. Orzech włoski Do wycinki 7. Żywotnik zachodni Smaragd Żywopłot, do wycinki 8. Żywotnik zachodni Smaragd Żywopłot, do wycinki 9. Żywotnik zachodni Smaragd Żywopłot, do wycinki 10. Żywotnik zachodni Smaragd Żywopłot, do wycinki 11. Żywotnik zachodni Smaragd Żywopłot, do wycinki 12. Żywotnik zachodni Smaragd Żywopłot, do wycinki 13. Żywotnik zachodni Smaragd Żywopłot, do wycinki 14. Żywotnik zachodni Smaragd Żywopłot, do wycinki 15. Żywotnik zachodni Smaragd Żywopłot, do wycinki 16. Żywotnik zachodni Smaragd Żywopłot, do wycinki 17. Żywotnik zachodni Smaragd Żywopłot, do wycinki 18. Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Świerk pospolity Do wycinki (na wys. 1 m) Świerk pospolity Do wycinki Wiśnia Do zachowania Orzech włoski Do zachowania Brzoza brodawkowata Do zachowania (na wys. 50 cm) Lilak pospolity Do zachowania Jabłoń Do zachowania Forsycja pośrednia Do wycinki Sosna górska Do wycinki Sosna górska Do zachowania Cyprysik Lawsona odm. barwna Żywopłot, do wycinki Cyprysik Lawsona odm. barwna Żywopłot, do wycinki Cyprysik Lawsona odm. barwna Żywopłot, do wycinki Pracownia Projektów Drogowych Rafał Walkowiak 5

6 33. - Cyprysik Lawsona odm. barwna Żywopłot, do zachowania Cyprysik Lawsona odm. barwna Żywopłot, do zachowania Orzech włoski Do zachowania Cyprysik Lawsona odm. barwna Żywopłot, do wycinki Cyprysik Lawsona odm. barwna Żywopłot, do wycinki Tawuła van Houtte a Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do zachowania Żywotnik zachodni Smaragd Żywopłot, do zachowania Żywotnik zachodni Smaragd Żywopłot, do zachowania Żywotnik zachodni Smaragd Żywopłot, do zachowania Żywotnik zachodni Smaragd Żywopłot, do zachowania Żywotnik zachodni Smaragd Żywopłot, do zachowania Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do zachowania Żywotnik zachodni Smaragd Żywopłot, do zachowania Żywotnik zachodni Smaragd Żywopłot, do zachowania Żywotnik zachodni Smaragd Żywopłot, do zachowania Żywotnik zachodni Smaragd Żywopłot, do zachowania Żywotnik zachodni Smaragd Żywopłot, do zachowania Brzoza brodawkowata Do zachowania Brzoza brodawkowata Do wycinki Orzech włoski Do zachowania Wiśnia Do zachowania Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do zachowania Żywotnik zachodni Smaragd Żywopłot, do zachowania Żywotnik zachodni Smaragd Żywopłot, do zachowania Żywotnik zachodni Smaragd Żywopłot, do zachowania Żywotnik zachodni Smaragd Żywopłot, do zachowania Żywotnik zachodni Smaragd Żywopłot, do zachowania Żywotnik zachodni Smaragd Żywopłot, do zachowania Żywotnik zachodni Smaragd Żywopłot, do zachowania - Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki 95. Pracownia Projektów Drogowych Rafał Walkowiak 6

7 96. - Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Pęcherznica kalinolistna Do wycinki Żywotnik zachodni Smaragd Żywopłot, do zachowania Żywotnik zachodni Smaragd Żywopłot, do zachowania Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Tawuła van Houtte a Żywopłot, fragment do wycinki Śliwa wiśniowa Do zachowania Pęcherznica kalinolistna Diabolo i Luteus Żywopłot, fragment wzdłuż drogi do wycinki Aronia czarna Do zachowania Aronia czarna Do zachowania Gatunek nieoznaczony Do wycinki Orzech włoski Do zachowania Orzech włoski Do wycinki Żywotnik zachodni Smaragd Żywopłot, do zachowania Żywotnik zachodni Smaragd Żywopłot, do zachowania Żywotnik zachodni Smaragd Żywopłot, do zachowania Żywotnik zachodni Smaragd Żywopłot, do zachowania Brzoza brodawkowata Do wycinki Świerk pospolity Do wycinki Jodła jednobarwna Do zachowania (na wys. 90 cm) Żywotnik zachodni Do zachowania (na wys. 80 cm) Żywotnik zachodni Do zachowania (na wys. 1m) Karagana syberyjska Do wycinki Jałowiec Do wycinki Forsycja pośrednia Do wycinki Wiśnia Do wycinki Wiśnia Do wycinki Śliwa wiśniowa Do zachowania Brzoskwinia Do zachowania Jodła koreańska Do zachowania Świerk biały Conica Do zachowania Migdałek trójklapowy Do zachowania Orzech włoski Do zachowania Grab pospolity Do zachowania Grab pospolity Do zachowania Grab pospolity Do zachowania Grab pospolity Do zachowania Grab pospolity Do zachowania Grab pospolity Do wymiany, drzewo martwe Grab pospolity Do zachowania Grab pospolity Do zachowania Grab pospolity Do zachowania Grab pospolity Do zachowania Grab pospolity Do zachowania Grab pospolity Do zachowania Grab pospolity Do zachowania Grab pospolity Do zachowania Grab pospolity Do zachowania Grab pospolity Do zachowania Pracownia Projektów Drogowych Rafał Walkowiak 7

8 Grab pospolity Do zachowania Grab pospolity Do zachowania Grab pospolity Do zachowania Grab pospolity Do zachowania Grab pospolity Do zachowania Grab pospolity Do zachowania Grab pospolity Do zachowania Grab pospolity Do zachowania Grab pospolity Do zachowania Grab pospolity Do zachowania Grab pospolity Do zachowania Grab pospolity Do zachowania Grab pospolity Do zachowania Grab pospolity Do zachowania Berberys Thunberga Do zachowania Jabłoń Do zachowania Gatunek nieoznaczony Do zachowania (na wys. 115 cm) Wiśnia Do wycinki Brzoza brodawkowata Do wycinki Świerk srebrny Do zachowania Lilak pospolity Do zachowania (na wys. 75 cm) + 11 Śliwa wiśniowa Do zachowania Żywotnik zachodni Smaragd Do zachowania Żywotnik zachodni Smaragd Do zachowania Cis pośredni Do zachowania Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Brabant Żywopłot, do wycinki Żywotnik zachodni Brabant Żywopłot, do wycinki Żywotnik zachodni Brabant Żywopłot, do wycinki Żywotnik zachodni Brabant Żywopłot, do wycinki Żywotnik zachodni Brabant Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do zachowania Żywotnik zachodni Smaragd Żywopłot, do zachowania Żywotnik zachodni Smaragd Żywopłot, do zachowania Żywotnik zachodni Smaragd Żywopłot, do zachowania Żywotnik zachodni Brabant Żywopłot, do wycinki Żywotnik zachodni Brabant Żywopłot, do zachowania Żywotnik zachodni Brabant Żywopłot, do zachowania Żywotnik zachodni Brabant Żywopłot, do zachowania Żywotnik zachodni Brabant Żywopłot, do zachowania Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki Żywotnik zachodni Smaragd Żywopłot, do wycinki - Cyprysik Lawsona Żywopłot, do wycinki Orzech włoski Do zachowania 219. Pracownia Projektów Drogowych Rafał Walkowiak 8

9 Orzech włoski Do zachowania W związku z potrzebą wycinki drzew i krzewów podczas realizacji inwestycji, które mogą stanowić potencjalne siedlisko chronionych gatunków roślin i zwierząt (w szczególności ptaków i nietoperzy) oraz grzybów zaleca się podczas wycinki drzew i krzewów nadzór przyrodniczy. W przypadku zaistnienia konieczności zniszczenia siedlisk gatunków chronionych należy wystąpić do Regionalnego Dyrektora Ochrony Środowiska we Wrocławiu o wydanie zezwolenia w trybie art. 56 ust. 2 pkt 2 oraz ust.4 ustawy o ochronie przyrody na odstępstwa od zakazów obowiązujących w stosunku do gatunków chronionych Gospodarka drzewostanem Ogólny stan drzewostanu można określić jako dobry i średni. Roślinność w ogródkach mieszkańców jest z reguły zadbana i w dobrym stanie. Drzewa na skrzyżowaniu ul. Mariana Suskiego i Jutrzenki są w stanie średnim. Wysokie topole o wąskim pokroju mogą stanowić zagrożenie podczas gwałtownych wiatrów i burz, a także ograniczenie widoczności na skrzyżowaniu. Graby rosnące przy ul. Maleczyńskich są w stanie dobrym, poza jednym uschniętym egzemplarzem. Drzewa i krzewy do wycinki W ramach gospodarki drzewostanem przewiduje się wycinkę drzew i krzewów kolidujących z projektowanym zagospodarowaniem terenu o numerach inwentaryzacyjnych: 1, 2, 3, 4, 5, 6, 7-15, 16-19, 20, 21, 27, 28, 30, 31, 32, 36, 37, 38, 39, 40, 41, 48-69, 70, 71, 72, 80, 83, 84, 85, , 103, , 113 (fragment), 115 (fragment), 118, 120, 125, 126, 130, 131, 132, 133, 134, 174, 175, , 197, , 202, 207, , 218. Drzewa i krzewy do zachowania Dokonując analizy uniknięcia kolizji drzew z inwestycją, w nowo projektowanym pasie zieleni uwzględniono zachowanie istniejących drzew i krzewów. Układ projektowanego szpaleru drzew został dostosowany do istniejącej zieleni. Drzewa i krzewy ze względu na dobry stan zdrowotny oraz brak kolizji z inwestycją pozostawiono do zachowania. Zabezpieczenie drzew i krzewów Drzewa i krzewy do zachowania i w bezpośrednim sąsiedztwie inwestycji należy zachować i zabezpieczyć na czas realizacji inwestycji przed uszkodzeniami mechanicznymi. Wszelkie prace należy wykonywać zgodnie z zapisami ustawy o ochronie przyrody tj. w sposób jak najmniej szkodzący drzewom i krzewom. Sposoby zabezpieczenia drzew przedstawiono w punktach 6 i 7. Pracownia Projektów Drogowych Rafał Walkowiak 9

10 4.3. Opis projektowanej zieleni W związku z planowaną inwestycją przewiduje się wycinkę 11 drzew. Według wyliczeń wynikających z zarządzenia nr 5081/16 Prezydenta Wrocławia w sprawie ochrony drzew i rozwoju terenów zieleni Wrocławia Inwestor jest zobowiązany do nasadzenia na terenie inwestycji min. 16 sztuk drzew. W celu zrekompensowania wycinek zieleni przy nowo projektowanym odcinku drogi proponuje się nasadzenia 32 sztuk drzew w pasie zieleni od strony północnej ul. Mariana Suskiego. Dodatkowo proponuje się wprowadzenie szpalerów krzewów na odcinkach przeznaczonych na zieleń z południowej strony drogi. Projektowana zieleń poprawi estetykę w okolicy projektowanej drogi oraz zwiększy komfort korzystania z chodników. Szpalery z krzewów ozdobnych ograniczą parkowanie i chodzenie w miejscach do tego nie przeznaczonych. Przy projektowaniu nasadzeń uwzględniono planowany przebieg sieci uzbrojenia podziemnego i docelowy przebieg układu drogowego. Wzdłuż projektowanej trasy proponuje się nasadzenia z grabów pospolitych w odmianie kolumnowej, nawiązując do nasadzeń przy sąsiadującej z drogą ul. Maleczyńskich. Przy doborze roślin brano pod uwagę odporność zastosowanych gatunków na warunki miejskie, przydatność do obsadzania ulic oraz walory estetyczne Przygotowanie terenu pod nasadzenia Teren przeznaczony pod nasadzenia po zakończeniu prac budowlanych należy oczyścić z pozostałości po pracach budowlanych (gruz, śmieci itp.), przygotować koryto gruntowe na warstwę humusu. Humus (warstwa grubości 20 cm) rozplantować w celu uzyskania jednolitej, równej powierzchni Nasadzenia zieleni Kompozycję układu projektowanej zieleni drzew i krzewów przedstawiono na rysunku. Materiał roślinny powinien być zgodny z normą PN-87/R i odpowiadać zaleceniom Związku Szkółkarzy Polskich. Rośliny powinny być wyrównane pod względem wielkości i kształtu, w I wyborze, posiadać właściwe oznaczenie tzn. etykiety, na których podana jest: nazwa łacińska, forma, wybór, wysokość pnia, numer normy. Bryła korzeniowa powinna być o odpowiedniej dla obwodu pnia średnicy (min. 69 cm) a system korzeniowy skupiony i prawidłowo rozwinięty. Sadzonki powinny być prawidłowo uformowane i posiadać charakterystyczny dla danego gatunku i odmiany pokrój. Drzewa należy sadzić w dołach o głębokości i szerokości min. 1 m. Linie posadzenia drzew należy dostosować do linii układu drogowego. Krzewy należy sadzić w dołach o średnicy min. 20 cm większej od bryły korzeniowej. Doły powinny być zaprawione ziemią urodzajną a pod drzewa z dodatkiem hydrożelu. Pracownia Projektów Drogowych Rafał Walkowiak 10

11 Po wykonaniu nasadzeń drzewa należy zabezpieczyć palikami, a teren wzdłuż szpaleru krzewów oraz wokół drzew wymulczować średnio zmieloną przekompostowaną korą sosnową. Po posadzeniu drzewa należy zabezpieczyć 3 palikami połączonymi sztywnym wiązaniem u góry, drzewo umocować wiązaniem miękkim oraz sztywnym wiązaniem dolnym na wys. 40 cm od podłoża. Średnica palików do zabezpieczenia: 8 cm. Wysokość palików: min 1,8 m. Paliki należy umiejscowić w ziemi przed zasypaniem bryły korzeniowej. Po posadzeniu krzewy i drzewa należy podlać (drzewa min. 50 l wody na jedno drzewo). Drzewa należy sadzić w obniżeniu ok. 5-8 cm względem powierzchni gruntu, tak aby powstała naturalna misa, którą należy wypełnić przekompostowaną korą sosnową (nie usypywać wałka ziemi na powierzchni gruntu). Przy sadzeniu drzew w terminie od kwietnia do września należy zastosować mikoryzę (dawkowanie zgodnie z zaleceniami producenta). W przypadku wykonania nasadzeń poza tym okresem, należy uzupełnić mikoryzowanie po posadzeniu we właściwym terminie. Rabaty z krzewami należy wymulczować korą. Po kilku dniach od posadzenia uzupełnić miejsca gdzie gleba wokół roślin znacznie osiadła i wyściółkować warstwą kory ogrodniczej. W pierwszy roku po posadzeniu rośliny nawozić połową zalecanej przez producenta dawki nawozu mineralnego wieloskładnikowego a w kolejnych latach pełną dawką. DOBÓR ROŚLIN Nr Nawa gatunkowa Gęstość sadzenia 221 Berberys Thunberga Rose Glow Berberis thunbergii Rose Glow 222 Grab pospolity Fastigiata Carpinus betulus Fastigiata KRZEWY Co 1 m w pojedynczym lub podwójnym szpalerze Ilość szt. Uwagi 155 Krzew liściasty, odmiana czerwonolistna, wysokość: 1,5 m DRZEWA Co 4 m 32 Drzewo liściaste o szerokiej koronie, odporne na warunki miejskie, wysokość: m Parametry min. wys. 0,6-0,8 m, sadzonki min, 5 pędów szkieletowych min. obw. pnia cm, Pa 2, Odtworzenie zniszczonej zieleni Należy odtworzyć trawniki zniszczone wskutek przeprowadzonych prac budowlanych, niezwłocznie po ich zakończeniu. Wymagania dotyczące odtworzenia trawników: - trawniki należy wykonać zgodnie ze sztuką ogrodniczą, - teren pod trawniki musi być oczyszczony z piasku, gruzu i pozostałości budowlanych, - przy wymianie gruntu rodzimego na ziemię urodzajną teren powinien być obniżony w stosunku do gazonów lub krawężników o ok. 15 cm jest to miejsce na ziemię urodzajną (ok. 10 cm) i kompost (ok. 2 do 3 cm), Pracownia Projektów Drogowych Rafał Walkowiak 11

12 - przy zakładaniu trawników na gruncie rodzimym krawężnik powinien znajdować się 2 do 3 cm nad terenem, - należy nawieźć min. 20 cm warstwę humusu, - teren powinien być wyrównany i splantowany, - przed siewem nasion trawy ziemię należy wałować wałem gładkim, a potem wałem kolczatką lub zagrabić, - mieszankę traw wysiać w ilości min. 2,5 kg/ar, przysypać 1 cm warstwą torfu i zawałować. - siew powinien być dokonany w dni bezwietrzne, - okres siania najlepszy okres wiosenny, najpóźniej do połowy września, - pierwsze korzenie wykonać po 2-3 dniach od wysiewu, - gdy trawa osiągnie wysokość ok. 4-5 cm, powierzchnię trawnika ponownie uwałować w celu wyrównania nierówności gleby, - w okresie tworzenia systemu korzeniowego należy nawozić nawozem azotowym, - należy zastosować gotową mieszankę traw, przeznaczoną do warunków miejskich, o składzie zbliżonym do poniższego: o Kostrzewa czerwona rozłogowa 35 %, o Kostrzewa trzcinowa 15 %, o Kostrzewa owcza 5 %, o Wiechlina łąkowa 5 %, o Życica trwała 40%, - mieszanka traw przeznaczona do wysiewu powinna powinna mieć oznaczony procentowy skład gatunkowy, klasę nasion i numer normy wg której została wyprodukowana oraz zdolność kiełkowania, - do siewu należy wykorzystać mieszankę nasion traw które stworzą mocną ochronną warstwę korzeniową. - trawniki uznaje się za odtworzone po wykonanym pierwszym koszeniu, zagrabieniu i zebraniu skoszonej biomasy, - wykonane trawniki należy objąć min. 1 rocznym okresem gwarancji i pielęgnacji. 5. Wymagania dotyczące pielęgnacji i gwarancji Należy założyć min. 3 letni okres pełnej pielęgnacji i gwarancji wykonanych nasadzeń. Gwarancja obejmuje stałą i bieżącą pielęgnację zieleni w roku wegetacyjnym. Pielęgnacja powinna obejmować: - podlewanie (min. 50 l / drzewo) na bieżąco, aby nie dopuścić do przesuszenia gleby, - odchwaszczanie na bieżąco, min. 5 razy w sezonie wegetacyjnym, - nawożenie od drugiego roku, - wymianę uschniętych i uszkodzonych roślin na bieżąco, w najbliższym okresie agrotechnicznym (wiosna, jesień), Pracownia Projektów Drogowych Rafał Walkowiak 12

13 - uzupełnianie skradzionych roślin i mulczu na bieżąco, - cięcie złamanych, chorych lub krzyżujących się gałęzi (cięcie pielęgnacyjne i formujące), - cięcia formujące krzewów, - uzupełnianie i poprawianie palików, - dostosowywanie wiązań do wzrostów drzew, - grabienie liści, - oprysku w razie wystąpienia chorób i/lub szkodników - w razie potrzeby. 6. Tymczasowe zabezpieczenie drzew na okres budowy Wszystkie prace prowadzone na w pobliżu drzew i na terenach zieleni, powinny być prowadzone w sposób zapewniający drzewom żywotność i optymalne warunki rozwoju. Zgodnie z art. 82 Ustawy o ochronie przyrody z r. Prace ziemne oraz inne prace związane z wykorzystaniem sprzętu mechanicznego lub urządzeń technicznych prowadzone w obrębie bryły korzeniowej drzew lub krzewów na terenie zieleni lub w zadrzewieniu powinny być wykonane w sposób najmniej szkodzący drzewom lub krzewom Zabezpieczenie strefy korzeniowej Tymczasowe zabezpieczenie drzew, które pozostaną w terenie po zakończeniu robót drogowych, a są narażone na uszkodzenia w czasie robót budowlanych, wymaga wykonania wszystkich czynności: a) W sposób uniemożliwiający uszkodzenie mechaniczne drzew. b) Tylko ręcznie w zasięgu korony drzewa i w odległości co najmniej 2 m na zewnątrz od obrysu korony drzewa, przy czym wyjątkowe zastosowanie sprzętu mechanicznego wymaga zgody Inspektora Nadzoru. c) W zasięgu korony drzewa i w odległości co najmniej 2 m na zewnątrz od obrysu korony drzewa (lub w strefie 4 4 m wokół drzewa) nie powinno dopuścić się do: wykonania placów składowych i dróg dojazdowych, poruszania się sprzętu mechanicznego, składowania materiałów budowlanych, zmian poziomu gruntu. d) Zaleca się, aby w strefie do 10 m od pnia drzewa nie składować cementu, kruszywa, olejów i paliw. e) Zaleca się, aby roboty ziemne w obrębie korzeni drzewa nie były prowadzone w okresie wegetacji roślin, a szczególnie w okresie letnim. Najkorzystniejszym okresem do wykonania tych robót są miesiące od października do kwietnia. f) Zaleca się, aby czasowe wykopy instalacyjne wykonywane w strefie korzeniowej drzew były wykonywane wyłącznie ręcznie. Za deskowaniem czasowego wąskiego wykopu powinno się wykonać osłonę korzeni w formie szczeliny o szerokości 0,3 0,5 m i Pracownia Projektów Drogowych Rafał Walkowiak 13

14 głębokości 1,5 2,0 m wypełnionej kompostem i torfem. Wskazane jest wykonanie takiej osłony rok wcześniej niż właściwy wykop. Z osłon takich można zrezygnować pod warunkiem wykonania robót instalacyjnych poza okresem wegetacji roślin. g) Zabezpieczenie drzewa na okres budowy drogi powinno obejmować: - owinięcie pnia matami słomianymi (np. w ilości 4 m 2 na jeden pień) a następnie oszalowanie ich deskami do wysokości pierwszych gałęzi, - dolna część każdej deski powinna opierać się na podłożu, będąc lekko wkopaną w grunt lub obsypaną ziemią, - oszalowanie powinno być otoczone opaskami z drutu lub taśmy stalowej w odległości wzajemnej co cm, - przykrycie odkrytych korzeni matami słomianymi w ilości około 4 m 2 na jedno drzewo, - podlewanie drzewa wodą w ilości około 20 dm 3 na jedno drzewo przez cały okres trwania robót, w zależności od warunków atmosferycznych oraz wskazań Inspektora Nadzoru. h) Po zakończeniu robót należy wykonać demontaż zabezpieczenia drzewa, obejmujący: - rozebranie konstrukcji zabezpieczającej drzewo, - usunięcie materiałów zabezpieczających, - lekkie spulchnienie ziemi w strefie korzeniowej drzewa. 7. Stałe zabezpieczenie drzew Drzewa, które dokumentacja projektowa przewiduje pozostawić po zakończeniu drogowych robót budowlanych, mogą podlegać: - tymczasowemu zabezpieczeniu, według punktu 6, jeśli poziom terenu wokół drzewa nie zmieni się, - niewielkim robotom ziemnym, przy nieznacznym obniżeniu lub podwyższeniu terenu wokół drzewa, - obudowie stałymi konstrukcjami ochronnymi wokół drzewa, przy większych różnicach pomiędzy terenem istniejącym a projektowanym. Opracowanie: mgr inż. arch. kraj. Joanna Kowalska Pracownia Projektów Drogowych Rafał Walkowiak 14

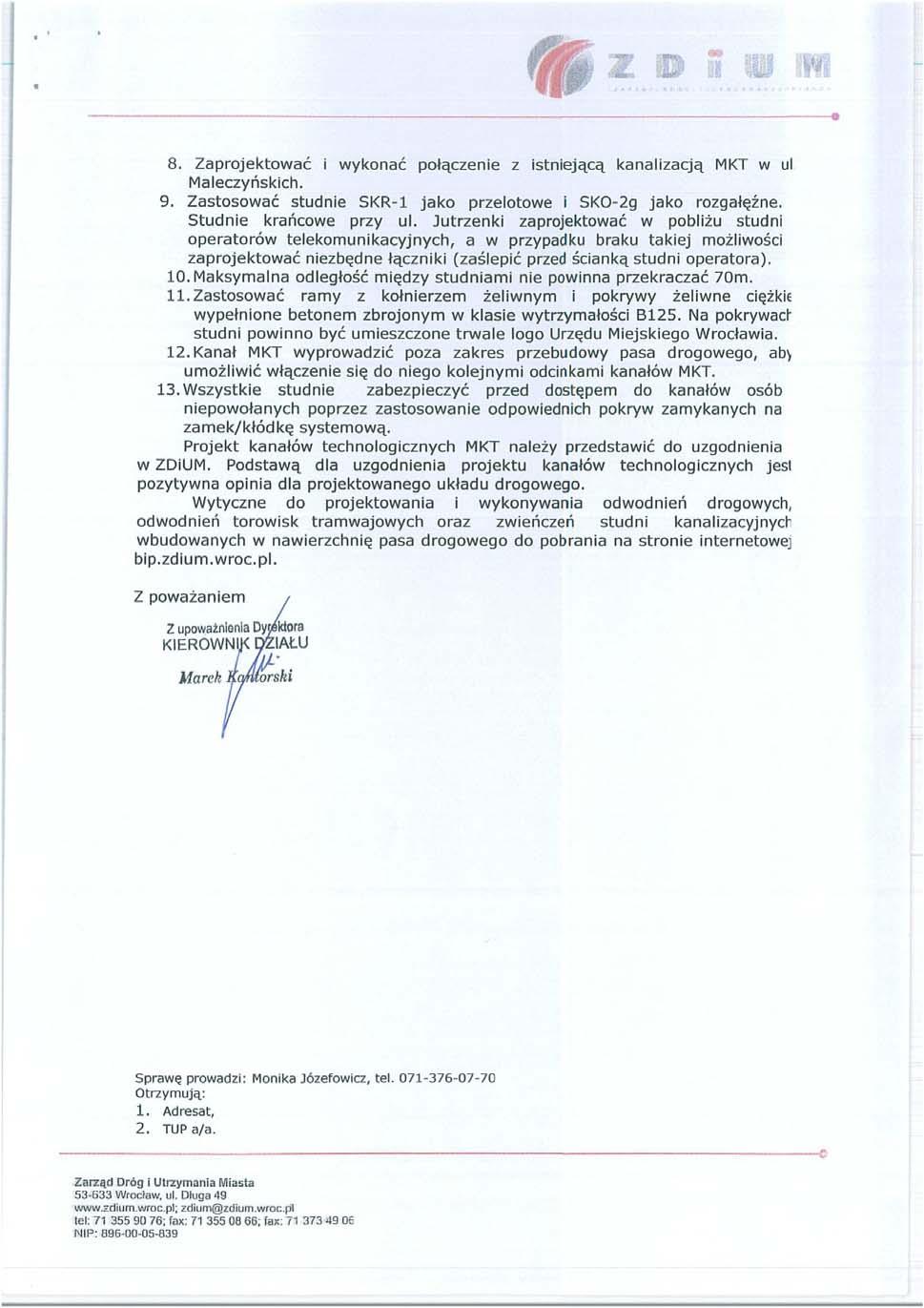

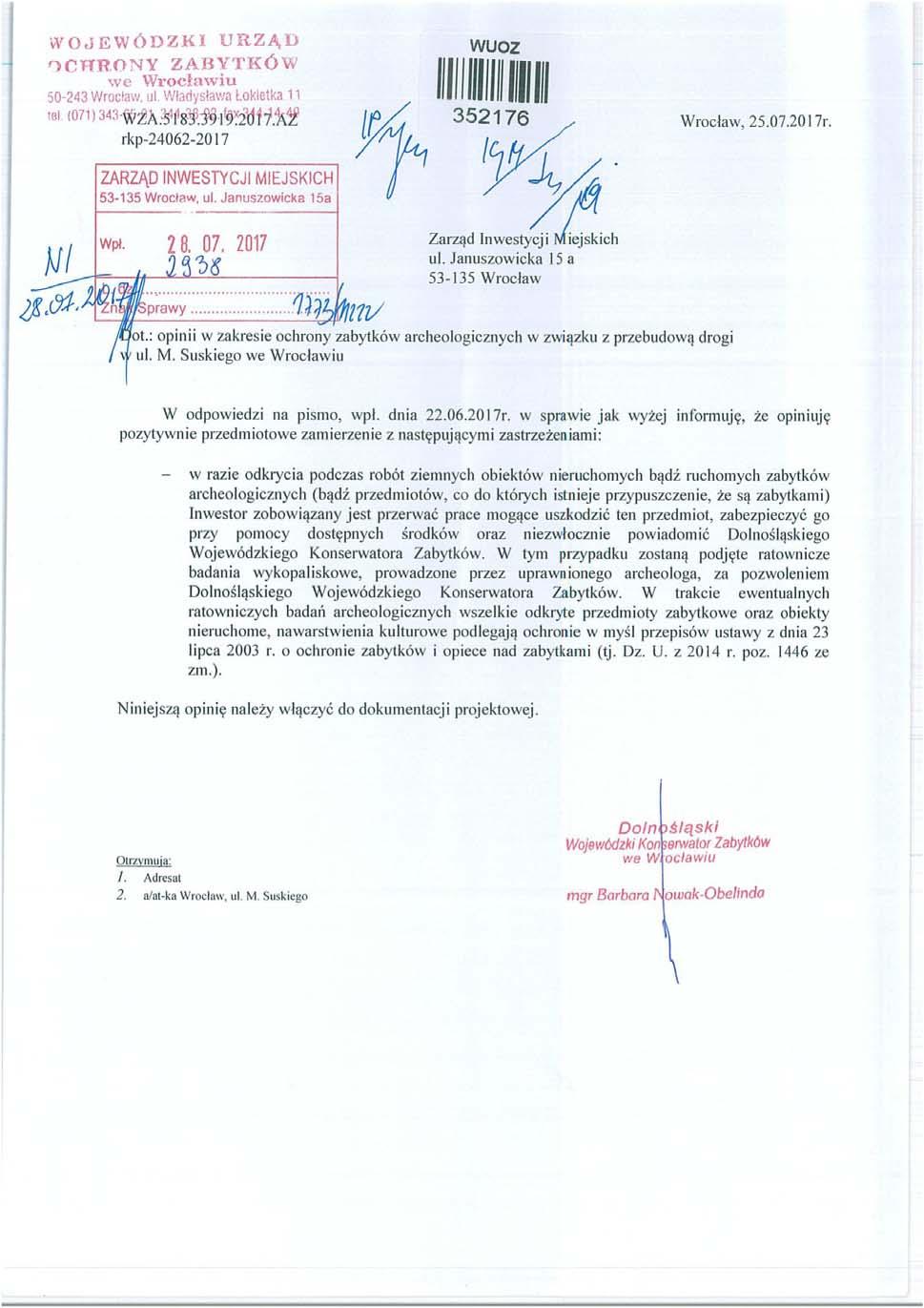

15 ZAŁĄCZNIKI Pracownia Projektów Drogowych Rafał Walkowiak 15

16 Pracownia Projektów Drogowych Rafał Walkowiak 16

17 Pracownia Projektów Drogowych Rafał Walkowiak 17

18 Pracownia Projektów Drogowych Rafał Walkowiak 18

19 Pracownia Projektów Drogowych Rafał Walkowiak 19

20 Pracownia Projektów Drogowych Rafał Walkowiak 20

21 Pracownia Projektów Drogowych Rafał Walkowiak 21

22 Pracownia Projektów Drogowych Rafał Walkowiak 22

23 Pracownia Projektów Drogowych Rafał Walkowiak 23

24 Pracownia Projektów Drogowych Rafał Walkowiak 24

25 Pracownia Projektów Drogowych Rafał Walkowiak 25

26 Pracownia Projektów Drogowych Rafał Walkowiak 26

27 Pracownia Projektów Drogowych Rafał Walkowiak 27

28 CZĘŚĆ RYSUNKOWA Pracownia Projektów Drogowych Rafał Walkowiak 28

29 LEGENDA: istn. granice działek działki objęte inwestycją proj. oś drogi proj. krawężnik betonowy 15x30x100 proj. krawężnik betonowy 15x30x100 obniżony ISTN. OGRODZ ENIE DO ROZB IÓR PR Z EŁ O Ż Y Ć P O ZA PAS DROG KI OWY istn. drzewo/krzew do usunięcia proj. drzewo liściaste proj. grupa krzewów R R8 Proj. zjazd na posesję nr 1 km , dz. nr 29/26 221x22 0,1x0,1 221x2 0,1 221x16 0, P ro j. z ja z d n a posesję nr 3 km , d z. nr 29/25 Proj. zjazd na posesję nr 5 km , dz. nr 29/24 221x6 0,1 221x11 0, Proj. zjazd na posesję nr 7 km , d z. nr 29/23 Proj. zjazd na posesję nr 9 km , dz. nr 29/22 221x13 0,1 221x13 0,1 Proj. zjazd na posesję nr 11 km , dz. nr 29/21 KŁK: R= PŁK: R=50.0 Proj. zjazd na posesję nr 13 km , dz. nr 29/ x10 0, x22 0, Proj. zjazd na posesję nr 15 km , dz. nr 36 Proj. zjazd na posesję nr 17 km , dz. nr x13 0, R istn. drzewo/krzew do zachowania R R R istn. elementy zagospodarowania do rozbiórki 4.00 INWESTOR Zarząd Inwestycji Miejskich Wrocław, ul. Januszowicka 15a Pracownia Projektów Drogowych JEDNOSTKA AUTORSKA Rafał Walkowiak ul.cukrowa 5a/13, Wrocław, tel NR UMOWY TEMAT PRZEBUDOWA DROGI W UL. MARIANA SUSKIEGO WE WROCŁAWIU IMIĘ I NAZWISKO PROJEKTANT mgr inż. arch. kraj. Joanna Kowalska DATA r. NR UPRAWNIEŃ PODPIS NZU STADIUM SPECJALNOŚĆ PW Zieleń SKALA 1:500 NR RYS. Z-0.1 N R12 proj. kanał MKT oraz studnia SKO KONIE C P R Z EB U D O WY UL. M.SUS KIEGO km R12 proj. kabel zasilający oświetlenie zieleń proj. obrzeże betonowe 6x30x100cm lub 8x30x100cm O KIEG Y UL.M.SUS W PRZEBUDO POCZĄTEK 0 km proj. krawężnik betonowy 15x22x100 najazdowy TREŚĆ RYSUNKU PLAN SYTUACYJNY-NASADZENIA ZIELENI
