SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH REMONTOWYCH W OBIEKTACH INSTYTUTU WŁÓKIENNICTWA W ŁODZI, UL.

Transkrypt

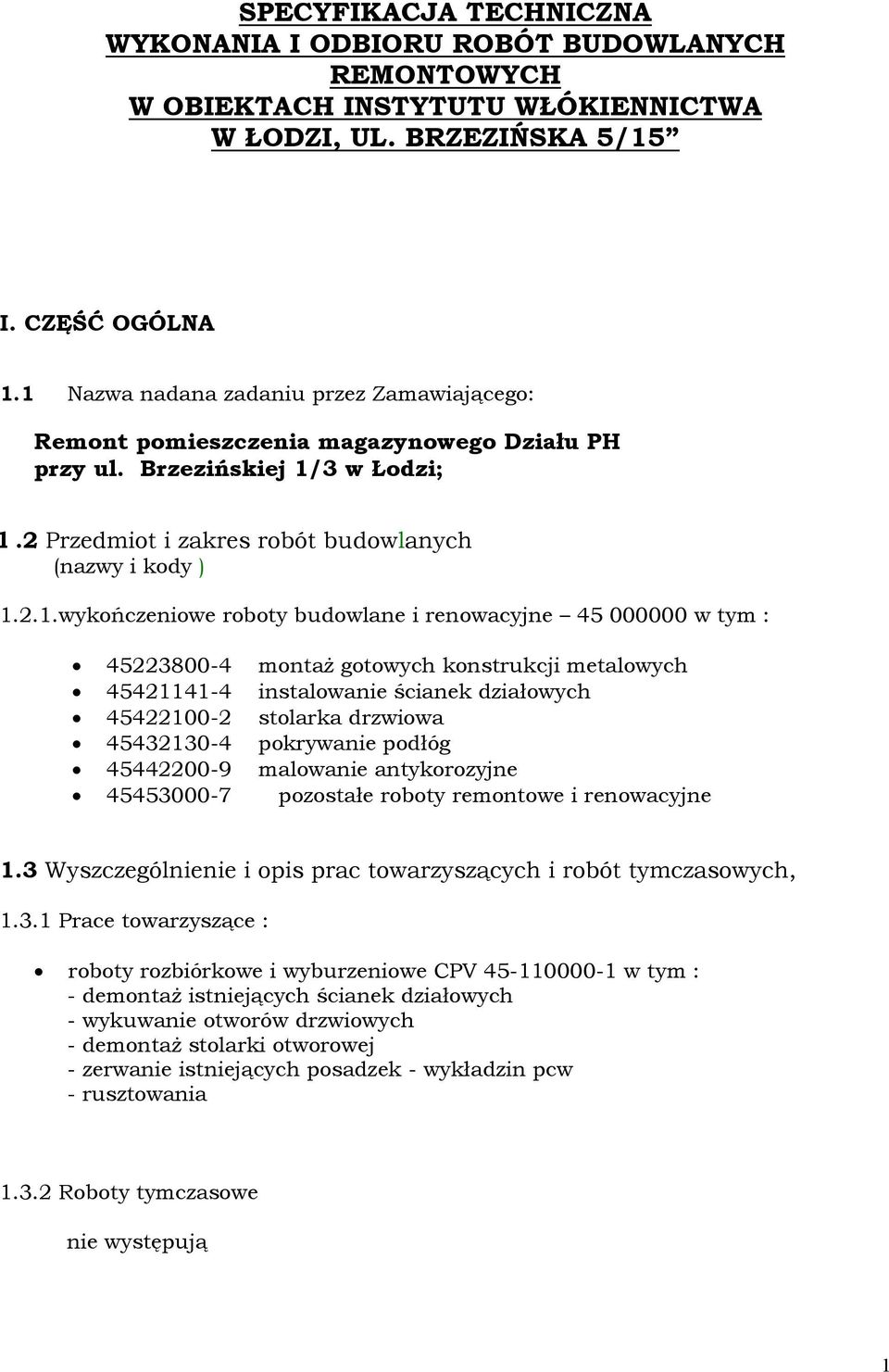

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH REMONTOWYCH W OBIEKTACH INSTYTUTU WŁÓKIENNICTWA W ŁODZI, UL. BRZEZIŃSKA 5/15 I. CZĘŚĆ OGÓLNA 1.1 Nazwa nadana zadaniu przez Zamawiającego: Remont pomieszczenia magazynowego Działu PH przy ul. Brzezińskiej 1/3 w Łodzi; l.2 Przedmiot i zakres robót budowlanych (nazwy i kody ) wykończeniowe roboty budowlane i renowacyjne w tym : montaż gotowych konstrukcji metalowych instalowanie ścianek działowych stolarka drzwiowa pokrywanie podłóg malowanie antykorozyjne pozostałe roboty remontowe i renowacyjne 1.3 Wyszczególnienie i opis prac towarzyszących i robót tymczasowych, Prace towarzyszące : roboty rozbiórkowe i wyburzeniowe CPV w tym : - demontaż istniejących ścianek działowych - wykuwanie otworów drzwiowych - demontaż stolarki otworowej - zerwanie istniejących posadzek - wykładzin pcw - rusztowania Roboty tymczasowe nie występują 1

2 l.4 Niezbędne informacje o terenie budowy w zakresie : l.4. l Organizacja robót budowlanych Roboty prowadzone w zakładzie czynnym Prowadzenie prac zgodnie z ustalonym przy umowie harmonogramem Roboty prowadzone w godz inne dodatkowe godziny pracy do uzgodnienia w czasie prowadzenia prac Utrzymanie należytego porządku w rejonie prowadzonych robót oraz na drogach transportowych zewnętrznych i wewnątrz budynków magazynowanie materiałów do wbudowania i materiałów rozbiórkowych w obiektach remontowanych czasowe przetrzymywanie materiałów rozbiórkowych w miejscach wskazanych przez Zamawiającego z użyciem pojemników ( kontenerów ) na odpady, l.4.2 Zabezpieczenie interesów osób trzecich zabezpieczenia przed uszkodzeniem i zanieczyszczeniem wymagają : sąsiadujące obiekty i lokale instalacje czynne i czasowo wyłączone znajdujące się w obszarze oddziaływania Wykonawcy wewnętrzne drogi transportowe Ochrona środowiska Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. Powinny zostać podjęte odpowiednie środki zabezpieczające przed: zanieczyszczeniami zbiorników i cieków wodnych pyłami, paliwami, olejami, materiałami bitumicznymi, chemikaliami oraz innymi szkodliwymi substancjami, przekroczeniem norm zanieczyszczenia powietrza pyłami i gazami, przekroczeniem norm hałasu, możliwością powstania pożaru. Opłaty i kary za przekroczenie w trakcie realizacji norm określonych odpowiednimi przepisami ochrony środowiska obciążają Wykonawcę. Wody powierzchniowe i gruntowe nie mogą być zanieczyszczane w czasie trwania robót ani po ich upływie z winy wykonawcy.. Wykonawca zapewni utylizację lub odbiór przez koncesjonowaną firmę wszystkich materiałów pochodzących z rozbiórki, demontażu, pozostałości po prowadzonych robotach budowlanych Powyższa czynność zostanie udokumentowana przez Wykonawcę podczas czynności odbiorowych oraz w trakcie prowadzonych prac na żądanie Zamawiającego l.4.4 Warunki bezpieczeństwa pracy: Zgodnie z obowiązującymi przepisami bhp w budownictwie oraz szczegółowymi przepisami obowiązującymi u Zamawiającego 2

3 l.4.5 Zaplecze dla potrzeb wykonawcy, 1. Zamawiający w miarę możliwości przekaże lokal na zorganizowanie zaplecza lub Wykonawca zorganizuje zaplecze we własnym zakresie w miejscu wskazanym przez Zamawiającego 2. Zamawiający udostępni sanitariaty w budynku i wskaże miejsca nieodpłatnego poboru energii elektrycznej i wody technologicznej l.4.6 Warunki dotyczących organizacji ruchu, Wykonawca dostosuje się do istniejącej organizacji ruchu drogowego obowiązującej na nieruchomościach prowadzonych robót transport wewnętrzny ( wewnątrz hali ) ograniczony wielkością i ładownością Ogrodzenie, nie dotyczy Zabezpieczenia chodników i jezdni, Transport ładunków po drogach transportowych wewnętrznych i zewnętrznych odbywać się będzie pod kontrolą w zakresie powodowania zanieczyszczeń, które będą niezwłocznie usuwane przez Wykonawcę Określenia podstawowe, zawierające definicje pojęć i określeń nigdzie wcześniej nie zdefiniowanych, a wymagających zdefiniowania w celu jednoznacznego rozumienia zapisów dokumentacji projektowej i specyfikacji technicznej wykonania i odbioru robót budowlanych; nie występują II. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW BUDOWLANYCH (oraz niezbędne wymagania związane z ich przechowywaniem, transportem, warunkami dostawy, składowaniem i kontrolą jakości - poszczególne wymagania odnosi się do postanowień norm) 1. Wykonawca jest odpowiedzialny za pełną kontrolę jakości robót i stosowanych materiałów i będzie przeprowadzał pomiary i badania materiałów oraz robót. 2. Wykonawca jest zobowiązany właściwie składować i zabezpieczać materiały budowlane zgromadzone do zastosowania. 3. Wykonawca użyje do wykonywania robót materiały dopuszczone do stosowania zgodnie z zapisami USTAWY z dnia 7 lipca 1994 r. Prawo budowlane (Tekst jednolity: Dz. U. z 2003 r. Nr 207, poz. 2016) (Zmiany: Dz. U. z 2004 r. Nr 6, poz. 41, Nr 92, poz. 881, Nr 93, poz. 888 i Nr 96, poz. 959; z 2005 r. Nr 113, poz. 954, Nr 163, poz i 1364, Nr 169, poz. 1419) 4. Szczegółowe wymagania dotyczące stosowanych materiałów ; stosować materiały o parametrach technicznych i estetycznych minimum jak opisane w dokumentacji zabroniona jest zamiana materiału w stosunku do zaprojektowanego bez akceptacji Inspektora Nadzoru (po przedstawieniu próbek i kart katalogowych ) 3

4 4.1. podłoża zaprawa samoczynnie wygładzająca się zakres grubości 2 20 mm klasy CERESIT CN 72 ( zakaz stosowania zapraw anhydrytowych ) podbudowy z betonu klasy nie niższej niż B25 preparaty gruntujące szybkoschnące, wysokiej przyczepności klasy CERESIT CN posadzki z wykładzin elastycznych- wykładzina pvc homogeniczna gr.całkowita min 2,00 mm, szerokość min mm, pokryta poliuretanem PUR, klasa ścieralności min. 34; antyposlizgowość R9; antystatyczność < 2 kv; odporność na nacisk punktowy i krzesło na rolkach; ( kolorystyka wykładzin zostanie uzgodniona w trakcie realizacji ) klej dyspersyjny, bez rozpuszczalników, bezwonny listwy przyścienne używać profile pvc mocowane kołkami szybkiego montażu z krytym kanałem montażowym, nie dopuszcza się stosowania listew mocowanych przy użyciu spinek metalowych lub tworzywowych listwy progowe owalne w kolorze aluminium mocowane kołkami szybkiego montażu posadzki z żywic poliestrowych lub epoksydowych gr. powłoki min. 2 mm z przygotowaniem podłoża poprzez gruntowanie i zniwelowanie nierówności; parametry techniczne : twardość min. 100 N/mm2; ścieralność min 12 cm3/50 cm2; współ.tarcia kinetycznego na sucho min. 0,24; po zawilgoceniu min. 0,12; po zaoliwieniu min. 0,08; właściwości przeciwślizgowe min. R9; nasiąkliwość max 2.0%; odporność chemiczna całkowicie odporne; właściwości sanitarno-higieniczne dopuszczona do stosowania w pomieszczeniach przeznaczonych na stały pobyt ludzi kolorystyka ustalona w przed realizacją 4.3. ścianki z płyt gipsowo- kartonowych kształtowniki stalowe z blachy ocynkowanej gr. 0.6 mm typu C75 i U75, - do mocowania stolarki otworowej stosować kształtowniki o zwiększonej sztywności ( grubości min. 1,2 mm ) płyty gipsowo-kartonowe GKFI gr. 12,5 mm o wymiarach 1200 x 3000 mm taśma spoinowa z włókna szklanego 4.4. wyprawa ścian tynki zwykłe kat III zaprawa cementowo-wapienna M15 4

5 4.4. malarskie elementy metalowe farby chlorokauczukowe podkładowe i nawierzchniowe, preparaty gruntujące szybkoschnące, wysokiej przyczepności klasy CERESIT CN stolarka drzwiowa skrzydło drzwi wewnętrznych jednoskrzydłowe pełne pokryte okleiną laminatową gr. min 0,5 mm lub inną odporną na ścieranie w kolorystyce białej, rozmiar 90 x 200, rozwarcie 180* okucia 2 zawiasy czopowe, zamek pod wkładkę patentową, wkładka patentowa, klamka metalowa powlekana pvc obustronna z szyldami dzielonymi, okrągłymi pod wkładkę patentową; kolor jasnoszary, kratka wentylacyjna lub min.5 szt otworów # min. 35 mm ościeżnica metalowa systemowa do ścianek z płyt gipsowo-kartonowych 4.6. stal konstrukcyjna stal kształtowa gorącowalcowana 4.7. ślusarka otworowa brama metalowa dwuskrzydłowa, konstrukcja kątownik 60x60x5 lub # 50x50x4, poszycie jednostronne blachą stalową czarną gr. min.2 mm; zawiasy pasowe min 3 szt/skrzydło, zamek wpuszczany z wkładką patentową, klamka obustronnie metalowa powlekana PCV ( kolor szary ), samozamykacze; ościeżnica metalowa - profil zamknięty min # 50x50x4; uszczelka gumowa obwodowa klejona; całość lakierowana farbą olejną w kolorze jasno szarym, Wszystkie materiały muszą posiadać oznakowanie CE ( aprobatę europejską ). III. WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN NIEZBĘDNYCH LUB ZALECANYCH DO WYKONANIA ROBÓT BUDOWLANYCH 1. Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót, a także nie będzie wpływał negatywnie na funkcjonowanie zakładu pracy Zamawiającego 2. Sprzęt będący własnością wykonawcy lub wynajęty do wykonywania robót ma być utrzymywany w dobrym stanie i gotowości do pracy oraz będzie spełniał norm ochrony środowiska i przepisy dotyczące jego użytkowania. 3. Stosowany sprzęt będzie posiadał aktualne dopuszczenie do użytkowania ( przegląd techniczny ) 4. rusztowania stosowane do wykonywania robót malarskich i elektrycznych muszą posiadać aktualne atesty i dopuszczenie do stosowania. Rusztowania przejezdne mogą być stosowane pod warunkiem zamontowania oryginalnego systemu jezdnego zgodnego z kartą katalogową producenta sprzętu. Rusztowanie przed rozpoczęciem użytkowania podlega odbiorowi i dopuszczeniu do użytkowania przez Inspektora nadzoru. 5

6 IV. WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU bez ograniczeń V. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT 1.Obmiar robót winien być sporządzony według tych samych zasad co przedmiar 2. rozliczeniu podlegają prace zawarte umową o wykonanie danego zakresu robót 3. prace dodatkowe i zamienne mogą być wykonane jedynie po uzyskaniu zgody Zamawiającego i podpisaniu aneksu do umowy podstawowej lub uzyskaniu odrębnego zlecenia VI. OPIS SPOSOBU ODBIORU ROBÓT BUDOWLANYCH 1. Wykonawca jest odpowiedzialny za pełną kontrolę, jakość robót, pomiary 2. Inspektor Nadzoru jest uprawniony do dokonywania kontroli, pobierania próbek a Wykonawca jest zobowiązany do zapewnienia wszelkiej niezbędnej pomocy w tych czynnościach. 3. W przypadku gdy normy nie obejmują jakiegokolwiek elementu wymaganego w specyfikacji technicznej, wytyczyć je i zaakceptować powinien Inspektor Nadzoru 4. Inspektor Nadzoru ustali, jaki system kontroli jest konieczny do wykonywanego zakresu robót. 5. Kontrola będzie obejmować: jakość użytego materiału deklaracje zgodności na materiały i urządzenia świadectwa dopuszczenia do stosowania protokoły odbiorów częściowych zgodność wykonania robót z obowiązującymi przepisami i normami zgodność z przedmiarem robót jakość i trwałość wykonania robót zachowanie warunków bhp i ochrony p. poż. protokoły pomiarów instalacji elektrycznej uprzątnięcie terenu budowy i przyległego po zakończeniu robót 6. Przechowywanie materiałów: Wszystkie materiały powinny być przechowywane i magazynowane zgodnie z instrukcją producenta oraz według odpowiednich norm wyrobu. 7. Roboty podlegają odbiorom: 6

7 robót zanikających i ulegających zakryciu ostatecznemu, końcowemu odbiorowi odbiorowi pogwarancyjnemu 7.1. Odbiór robót należy dokonać komisyjnie. Skład komisji ustali Zamawiający W trakcie odbioru robót Wykonawca dostarczy: deklaracje zgodności dla materiałów karty gwarancyjne urządzeń protokoły badań i pomiarów 7.3. Odbiór końcowy przeprowadzony będzie w trybie i na warunkach określonych w umowie. VII. DOKUMENTY ODNIESIENIA Roboty należy wykonywać zgodnie z: ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Tekst jednolity: Dz. U. z 2003 r., Nr 207, poz z późniejszymi zmianami). bezpieczeństwa i ochrony zdrowia (Dz. U. z 2003 r., Nr 120, poz. 1126), rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z 2003 r., Nr 47, poz. 401), rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2003 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2003 r., Nr 75, poz. 690), rozporządzenie Ministra Spraw Wewnętrznych z dnia 03 listopada 1992 r. w sprawie ochrony przeciwporażeniowej, innych obiektów budowlanych i terenów (Dz. U. z 1992 r., Nr 92, poz. 460 z późniejszymi zmianami), zarządzenie nr 29 Ministra Górnictwa i Energetyki z dnia r. w sprawie doboru przewodów i kabli elektroenergetycznych do obciążeń prądem elektrycznym (Dziennik Budownictwa z 1974 r., Nr 7, poz. 22), rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia r. w sprawie aprobat i kryteriów technicznych dotyczących wyrobów budowlanych (Dz. U. z 1995 r., Nr 10, poz. 48, Dz. U. z 1995 r., Nr 136, poz. 672), ustawa z dnia 12 września 2002 r. o normalizacji (Dz. U. z 2002 r., Nr 169, poz. 1386), ustawa z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska (DZ. U. z 2001 r., Nr 62, poz. 627 z późniejszymi zmianami), Ustawa z dnia 27 lutego 2003 r. o zmianie ustawy o ochronie przeciwpożarowej (Dz. U. z 2003, Nr 52 poz. 452). -standardy, normy, normatywy i zasady sztuki budowlanej, w tym: PN-88/B Stolarka budowlana. Okna i drzwi. PN-72/B Roboty okładzinowe. Suche tynki. PN-B-06200:2002 Konstrukcje stalowe budowlane. Warunki wykonania i odbioru. Wymagania podstawowe. PN-70/B Roboty tynkowe. Tynki zwykłe. Wymagania i badania przy odbiorze. PN-85/B Antykorozyjne zabezpieczenie w budownictwie. Ogólne zasady 7

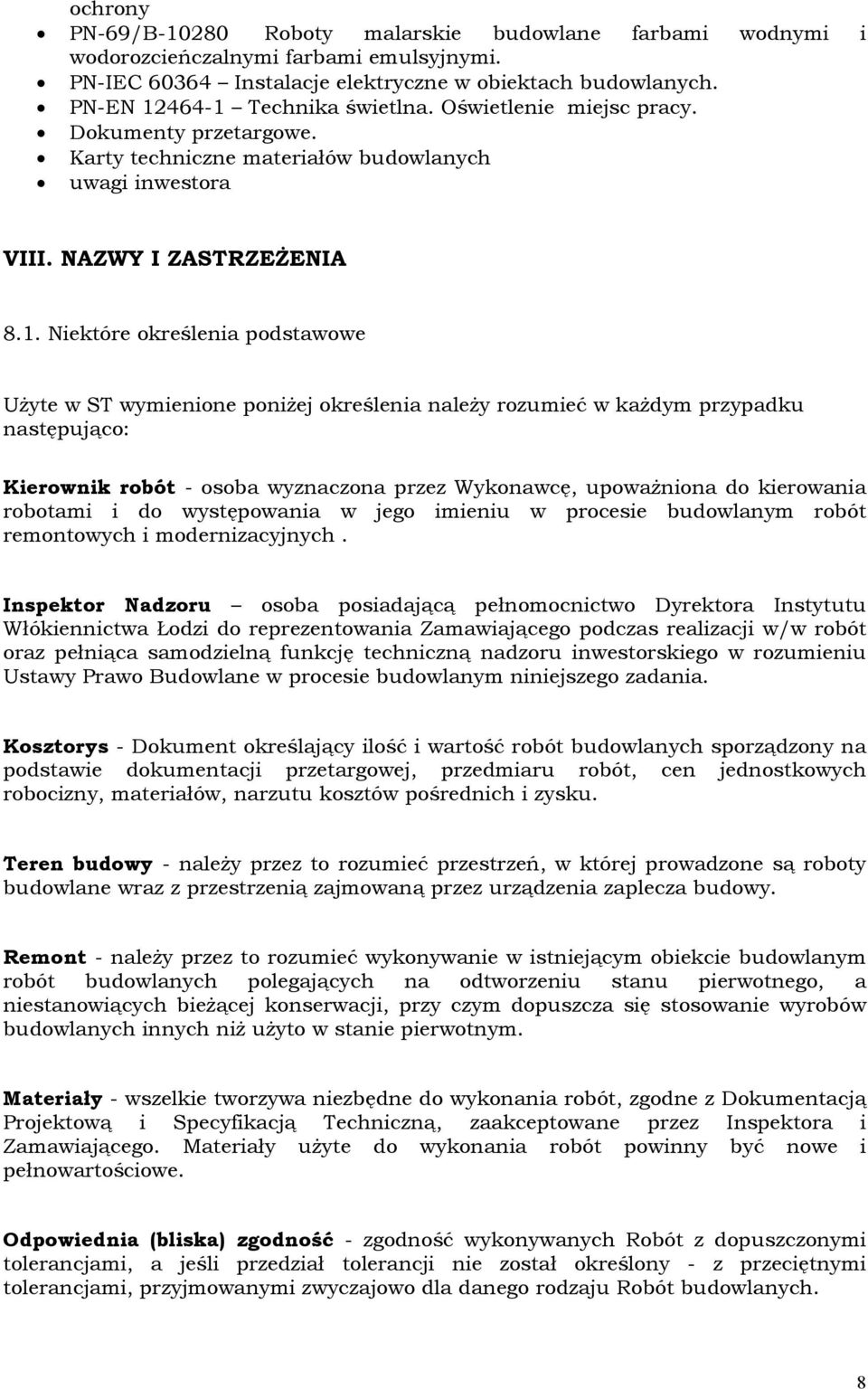

8 ochrony PN-69/B Roboty malarskie budowlane farbami wodnymi i wodorozcieńczalnymi farbami emulsyjnymi. PN-IEC Instalacje elektryczne w obiektach budowlanych. PN-EN Technika świetlna. Oświetlenie miejsc pracy. Dokumenty przetargowe. Karty techniczne materiałów budowlanych uwagi inwestora VIII. NAZWY I ZASTRZEŻENIA 8.1. Niektóre określenia podstawowe Użyte w ST wymienione poniżej określenia należy rozumieć w każdym przypadku następująco: Kierownik robót - osoba wyznaczona przez Wykonawcę, upoważniona do kierowania robotami i do występowania w jego imieniu w procesie budowlanym robót remontowych i modernizacyjnych. Inspektor Nadzoru osoba posiadającą pełnomocnictwo Dyrektora Instytutu Włókiennictwa Łodzi do reprezentowania Zamawiającego podczas realizacji w/w robót oraz pełniąca samodzielną funkcję techniczną nadzoru inwestorskiego w rozumieniu Ustawy Prawo Budowlane w procesie budowlanym niniejszego zadania. Kosztorys - Dokument określający ilość i wartość robót budowlanych sporządzony na podstawie dokumentacji przetargowej, przedmiaru robót, cen jednostkowych robocizny, materiałów, narzutu kosztów pośrednich i zysku. Teren budowy - należy przez to rozumieć przestrzeń, w której prowadzone są roboty budowlane wraz z przestrzenią zajmowaną przez urządzenia zaplecza budowy. Remont - należy przez to rozumieć wykonywanie w istniejącym obiekcie budowlanym robót budowlanych polegających na odtworzeniu stanu pierwotnego, a niestanowiących bieżącej konserwacji, przy czym dopuszcza się stosowanie wyrobów budowlanych innych niż użyto w stanie pierwotnym. Materiały - wszelkie tworzywa niezbędne do wykonania robót, zgodne z Dokumentacją Projektową i Specyfikacją Techniczną, zaakceptowane przez Inspektora i Zamawiającego. Materiały użyte do wykonania robót powinny być nowe i pełnowartościowe. Odpowiednia (bliska) zgodność - zgodność wykonywanych Robót z dopuszczonymi tolerancjami, a jeśli przedział tolerancji nie został określony - z przeciętnymi tolerancjami, przyjmowanymi zwyczajowo dla danego rodzaju Robót budowlanych. 8

9 Roboty zanikające - Roboty budowlane, których efekty są zakrywane w trakcie wykonywania kolejnych etapów robót. Aprobata techniczna dokument potwierdzający pozytywną ocenę techniczną wyrobu stwierdzającą jego przydatność do stosowania w określonych warunkach, wydany przez jednostkę upoważnioną do udzielania aprobat technicznych; spis jednostek aprobujących zestawiony jest w Rozporządzeniu Ministra Gospodarki Przestrzennej i Budownictwa z dnia 19 grudnia 1994 r. w sprawie aprobat i kryteriów technicznych dotyczących wyrobów budowlanych (Dz. U. Nr 10 z dnia 8 lutego 1995 r. poz. 48, rozdział 2). Certyfikat zgodności dokument wydany zgodnie z zasadami systemu certyfikacji wykazujący, że zapewniono odpowiedni stopień zaufania, iż należycie zidentyfikowano wyrób, proces lub usługa są zgodne z określoną normą lub innymi dokumentami normatywnymi w odniesieniu do wyrobów dopuszczonych do obrotu i stosowania w budownictwie (zgodnie z Ustawą z dnia 7 lipca 1994 r. Prawo budowlane, art. 10) certyfikat zgodności wykazuje, że zapewniono zgodność wyrobu z PN lub aprobatę techniczną (w wypadku wyrobów, dla których nie ustalono PN). Znak zgodności zastrzeżony znak, nadawany lub stosowany zgodnie z zasadami systemu certyfikacji, wskazujący, że zapewniono odpowiedni stopień zaufania, iż dany wyrób, proces lub usługa są zgodne z określoną normą lub innym dokumentem normatywnym. 8.2 Zastrzeżenia Podane powyżej opisy mają na celu stworzenie właściwych warunków dla Wykonawców do przygotowania prawidłowych pod względem organizacyjnym, rzeczowym i cenowym ofert, które będą odpowiadały wymaganiom Zamawiającego. Należy zwrócić uwagę iż nr katalogu i tablicy podane w przedmiarze służą do jedynie do określenia zakresu robót i opisu roboty, ale normy (nakłady ) podane w tych katalogach nie są wiążące dla wykonawcy składającego ofertę. Opisy poszczególnych pozycji przedmiaru robót nie mogą być traktowane jako całkowicie i ostatecznie definiujące zakres i wymagania dla danych robót. Nawet jeżeli w przedmiarze tego nie podano należy przyjmować, że roboty ujęte w danej pozycji muszą być wykonane według załączonych specyfikacji technicznych, rysunków, opisów, sztuki budowlanej itp., a ceny umieszczone przy poszczególnych pozycjach przedmiaru robót muszą obejmować koszty wszystkich następujących po sobie faz operacyjnych niezbędnych dla prawidłowego technologicznie i jakościowo wykonania tych robót. Łódź, luty 2009 r Opracował : mgr inż. Marek Kobyliński upr.bud. nr WMŁ/0181/79 ŁOIIB Nr ŁOD/BO/0270/02 9

10 10
