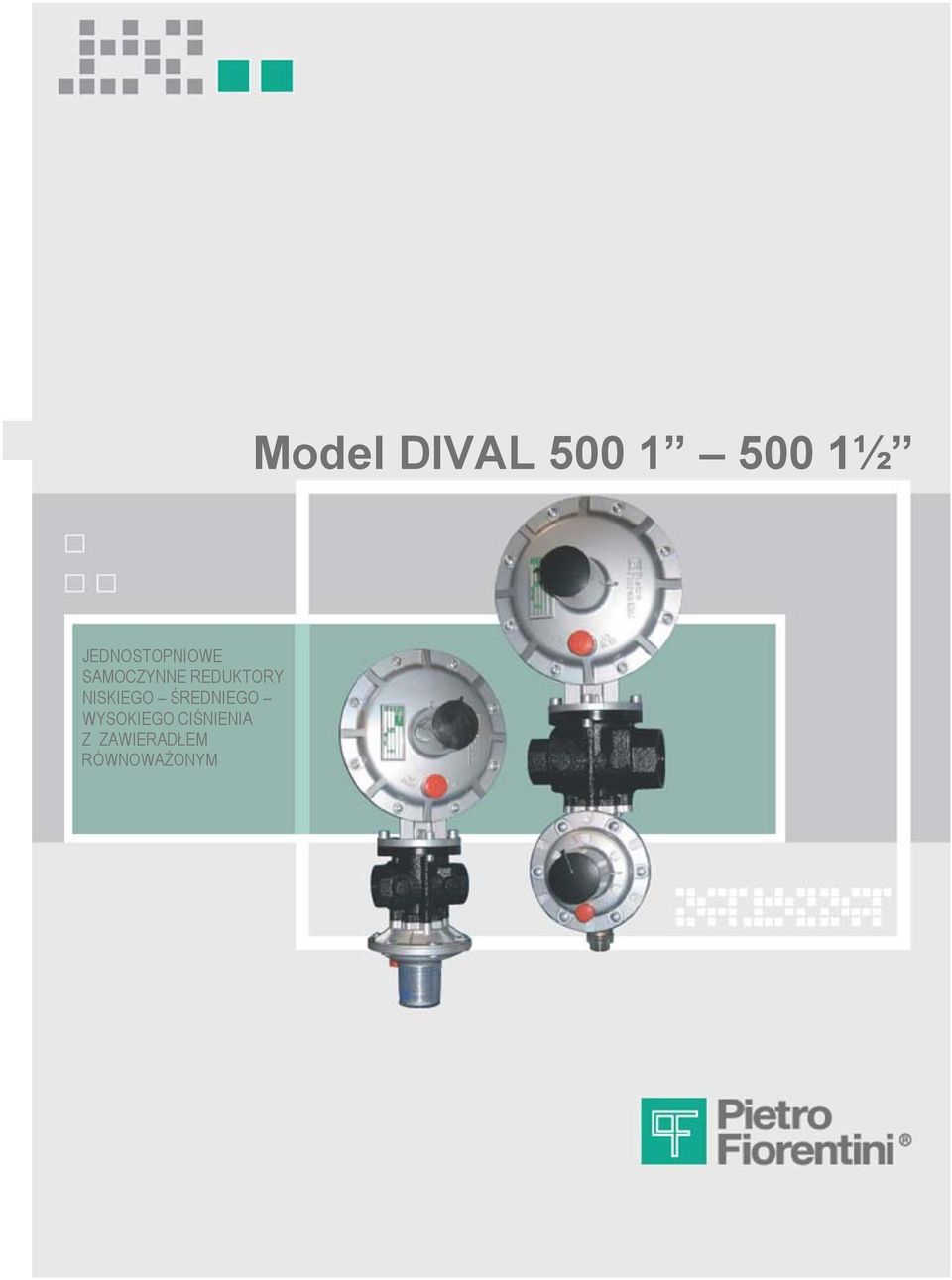

Model DIVAL ½ JEDNOSTOPNIOWE SAMOCZYNNE REDUKTORY NISKIEGO ŚREDNIEGO WYSOKIEGO CIŚNIENIA Z ZAWIERADŁEM RÓWNOWAŻONYM

Transkrypt

1 Model DIVAL ½ JEDNOSTOPNIOWE SAMOCZYNNE REDUKTORY NISKIEGO ŚREDNIEGO WYSOKIEGO CIŚNIENIA Z ZAWIERADŁEM RÓWNOWAŻONYM 1

2 Model DIVAL ½ DIVAL Z ZAWOREM SZYBKOZAMYKAJĄCYM LE DIVAL BEZ ZAWORU SZYBKOZAMYKAJĄCEGO DIVAL 500 1½ Z ZAWOREM SZYBKOZAMYKAJĄCYM LA DIVAL BEZ ZAWORU SZYBKOZAMYKAJĄCEGO, Z KOŁNIERZAMI DIVAL 500 1½ Z ZAWOREM SZYBKOZAMYKAJĄCYM LE I KOŁNIERZAMI DIVAL 500 1½ Z ZAWOREM SZYBKOZAMYKAJĄCYM LE 2

3 JEDNOSTOPNIOWE SAMOCZYNNE REDUKTORY NISKIEGO ŚREDNIEGO WYSOKIEGO CIŚNIENIA Z ZAWIERADŁEM RÓWNOWAŻONYM Model DIVAL CIŚNIENIE WLOTOWE WYMIARY - DIVAL 500+LE CIŚNIENIE WYLOTOWE Rys. C Rys. D DIVAL DIVAL ½ A 100±1 A 130±1 B 390±2 B 398±2 C 255±1 C 257±1 D 135±1 D 141 ±1 DnE 1 ISO 7/1 DnE 1 ISO 7/1 DnU 1 ISO 7/1 DnU 1½ ISO 7/1 Tab. 1 WYMIARNY - DIVAL 500+LA MATERIAŁY KORPUS EN-GJS wg UNI EN 1563 POKRYWY ALU EN AB OBRÓBKA POWIERZCHNI KORPUS + POKRYWY PIASKOWANIE + FOSFORANOWANIE + POWŁOKA PU DIVAL DIVAL ½ A 100±1 A 130±1 B 437±2 B 445±2 C 255±1 C 257±1 D 182±1 D 188 ±1 DnE 1 ISO 7/1 DnE 1 ISO 7/1 DnU 1 ISO 7/1 DnU 1½ ISO 7/1 Tab. 2 3

4 ½ ZAKRES NASTAW SPRĘŻYN RÓŻNICA CIŚNIEŃ W STOSUNKU DO NOMINALNEGO CIŚNIENIA WYLOTOWEGO (Pd) URUCHAMIAJĄCA ZAWÓR UPUSTOWY KOD ZAKRES (mbar) KOD ZAKRES (mbar) WERSJA KOD ZAKRES (mbar) ZAWÓR SZYBKOZAMYKAJĄCY LA ZAKRES NASTAW SPRĘŻYN ZAKRES NASTAW SPRĘŻYN KOD ZAKRES (mbar) KOD ZAKRES (mbar) ZAKRES NASTAW SPRĘŻYN ZAWÓR SZYBKOZAMYKAJĄCY LE ZAKRES NASTAW SPRĘŻYN KOD ZAKRES (mbar) KOD ZAKRES (mbar) 4

5 JEDNOSTOPNIOWE SAMOCZYNNE REDUKTORY NISKIEGO ŚREDNIEGO WYSOKIEGO CIŚNIENIA Z ZAWIERADŁEM RÓWNOWAŻONYM Model DIVAL WPROWADZENIE Reduktory ciśnienia z serii DIVAL 500 są urządzeniami z równoważonym zawieradłem, sterowanym sprężyną i membraną, przystosowanymi do pracy w zakresie niskich, średnich i wysokich ciśnień. Reduktory Dival oraz zawory szybkozamykające (odcinające) wyposażone są w wewnętrzne przewody impulsowe. Zarówno reduktor, jak i zawór szybkozamykający (odcinający) przygotowane są na ewentualne podłączenie przez klienta zewnętrznego przewodu impulsowego. Reduktory tego typu znajdują szerokie zastosowanie zarówno w instalacjach domowych, jak i przemysłowych na gaz ziemny, gaz płynny (LPG) lub inne gazy niekorodujące. Specjalna konstrukcja reduktora w połączeniu z równoważonym zawieradłem zapewnia: - wysoki współczynnik przepływu - dużą dokładność, nawet przy maksymalnych natężeniach przepływu - ograniczenie strefy ciśnienia zamknięcia oraz ciśnienia zamknięcia - krótszy czas reakcji - brak wycieków wewnętrznych przy braku przepływu - reakcję fail to open (zawór normalnie zamknięty) - możliwość okresowych konserwacji bez potrzeby demontowania zaworu - możliwość doposażenia w zawór szybkozamykający typu OPSO lub UPSO (tylko w przypadku modeli LA) nawet po zainstalowaniu reduktora, bez konieczności przebudowy rurociągu CHARAKTERYSTYKA PODSTAWOWA - zakres ciśnienia wlotowego bpu: BP: 0,5 10 bar (7,2 145 Psi) MP i TR: 0,5 20 bar (7,2 290 Psi) - dopuszczalne ciśnienie maksymalne PS: BP: 10 bar (145 Psi) MP i TR: 20 bar (290 Psi) - zakres ciśnienia wylotowego Wd: BP: mbar (0,21 40,1 wc) MP: mbar (40,1 120,5 wc) TR: mbar (120,5 1004,6 wc) - klasa dokładności: AC 10-15% - klasa ciśnienia zamknięcia: SG 25% maks. - klasa temperaturowa: 2 (od -20 C do +60 C) (od -68 F do +140 F) - zakres nastawy zaworu szybkozamykającego (odcinającego) model LA PS 20bar (290 Psi): Wd OPSO BP: mbar (12 72,3 wc) Wd OPSO MP: mbar (56,2 180,8 wc) Wd OSPO TR: mbar (100, wc) Wd UPSO BP: 6 60 mbar (2,4 24,1 wc) Wd UPSO MP: mbar (4,0 96,4 wc) Wd USPO TR: mbar (40,1 1406,5 wc) - zakres nastawy zaworu szybkozamykającego (odcinającego) model LE PS 10bar (145 Psi): Wd OPSO BP: mbar (12,8 64,3 wc) Wd OPSO MP: mbar (62,3 200,9 wc) Wd OSPO TR: mbar (180,8 1205,6 wc) Wd UPSO BP: 6 80 mbar (2,41 32,1 wc) Wd UPSO MP: mbar (32,1 100,4 wc) Wd USPO TR: mbar (40,2 602,8 wc) URZĄDZENIA ZABEZPIECZAJĄCE I WYPOSAŻENIE DODATKOWE Zawór szybkozamykający (odcinający) przy wzroście ciśnienia (OPSO) Zawór szybkozamykający (odcinający) przy spadku ciśnienia (UPSO) Zabezpieczające urządzenie odcinające w przypadku braku poboru Zawór termiczny (tylko LA) Zawór upustowy Zintegrowane obejście (by-pass) Resetowanie zabezpieczających zaworów odcinających (o ile zainstalowano) odbywa się ręcznie ZGODNIE Z DYREKTYWĄ 97/23/WE (dyrektywa PED) 5

6 ½ DIVAL Z WEWNĘTRZNYM PRZEWODEM IMPULSOWYM NASTAWIANYM ZEWNĘTRZNIE przepływ GN w m 3 /h przepływ GN w m 3 /h przepływ GN w m 3 /h przepływ GN w m 3 /h DIVAL Z WEWNĘTRNYM I ZEWNĘTRZNYM AKTYWNYM PRZEWODEM IMPULSOWYM* przepływ GN w m 3 /h przepływ GN w m 3 /h przepływ GN w m 3 /h przepływ GN w m 3 /h *Przyłącza do zewnętrznego przewodu impulsowego do wykonania przez klienta DIVAL 500 1½ Z WEWNĘTRZNYM PRZEWODEM IMPULSOWYM NASTAWIANYM ZEWNĘTRZNIE przepływ GN w m 3 /h przepływ GN w m 3 /h przepływ GN w m 3 /h przepływ GN w m 3 /h DIVAL 500 1½ Z WEWNĘTRNYM I ZEWNĘTRZNYM AKTYWNYM PRZEWODEM IMPULSOWYM* przepływ GN w m 3 /h przepływ GN w m 3 /h przepływ GN w m 3 /h przepływ GN w m 3 /h *Przyłącza do zewnętrznego przewodu impulsowego do wykonania przez klienta Natężenie przepływu LPG: wartość z tabeli pomnóż x 1,2 Natężenie przepływu azotu: wartość z tabeli pomnóż x 0,789 LEGENDA: Pd: ciśnienie wylotowe - Pu: ciśnienie wlotowe - Ac: dokładność 6

7 JEDNOSTOPNIOWE SAMOCZYNNE REDUKTORY NISKIEGO ŚREDNIEGO WYSOKIEGO CIŚNIENIA Z ZAWIERADŁEM RÓWNOWAŻONYM Model DIVAL WLOT Rys. 1 Rys. 2 KOŁNIERZE Z ZAWOREM TERMICZNYM A350 LF2 KOŁNIERZE ALU EN DN 25 PN DN 1 wg ASME 150 Rys. 3 Rys. 4 KOŁNIERZE ALU EN DN 25 PN DN 1 wg ASME 150 Rys. 5 Rys. 6 Rys. 7 z zaworem termicznym 7

8 ARMATURA WYLOT Rys. 1 KOŁNIERZE ALU EN DN 25 PN DN 1 wg ASME 150 Rys. 2 Rys. 3 Rys. 4 Rys. 5 KOŁNIERZE ALU EN DN 25 PN DN 1 wg ASME 150 8

9 JEDNOSTOPNIOWE SAMOCZYNNE REDUKTORY NISKIEGO ŚREDNIEGO WYSOKIEGO CIŚNIENIA Z ZAWIERADŁEM RÓWNOWAŻONYM Model DIVAL 512 WLOT Rys. 1 Rys. 2 KOŁNIERZE KOŁNIERZE ALU Z ZAWOREM TERMICZNYM EN A350 LF2 DN 25 PN DN 1 wg ASME 150 Rys. 3 Rys. 4 KOŁNIERZE Z ZAWOREM TERMICZNYM A350 LF2 KOŁNIERZE ALU EN DN 40 PN DN 1½ wg ASME 150 Rys. 7 Rys. 5 Rys. 6 z zaworem termicznym 9

10 ARMATURA WYLOT Rys. 1 Rys. H KOŁNIERZE ALU EN DN 40 PN DN 1½ wg ASME 150 Rys. 2 Rys. 3 10

11 WYMIARY OPAKOWANIA WYMIARY OPAKOWANIA PALETA maks. LxWxH cm DOTYCZY Liczba szt. WYMIARY cm OBJĘTOŚĆ m 3 WAGA kg LICZBA szt. WAGA kg OBJĘTOŚĆ m 3 DIVAL ½ 1 20x20x25 0,010 3,0 3,6 DIVAL ½ + ZAWÓR SZYBKOZAMYKAJĄCY 1 46x20x22,5 0,020 3,4 4,3 120x80x ,44 120x80x ,44 Niniejszy dokument zawiera informacje przeznaczone dla projektantów i/lub instalatorów. Z uwagi na stały rozwój produktów, FIORENTINI MINIREG S.p.A. zastrzega sobie prawo modyfikacji danych dotyczących prezentowanych pozycji. Należy podkreślić, że fotografie i teksty przedstawione w tym katalogu mają charakter ogólny. POMOC TECHNICZNA naszej firmy chętnie udzieli Państwu wszelkich dodatkowych informacji szczegółowych na temat parametrów roboczych produktów. W związku z ciągłym udoskonalaniem produktów Fiorentini Minireg zastrzega sobie prawo wprowadzania zmian w niniejszych informacjach bez uprzedniego zawiadomienia. LEGENDA: Ps = dopuszczalne ciśnienie maksymalne Pu = ciśnienie wlotowe Pu max = maksymalne ciśnienie wlotowe Pd = ciśnienie wylotowe Pd max = dopuszczalne ciśnienie wylotowe Wd = zakres nastawy Wdo = zakres nastawy przy wzroście ciśnienia Wdu = zakres nastawy przy spadku ciśnienia Bpu = zakres ciśnienia wlotowego Pds = wartość nastawy AC/AG = klasa dokładności SG = klasa ciśnienia zamknięcia Q = natężenie przepływu C 1 = czynnik kształtu korpusu = współczynnik przepływu krytycznego C g 11

12 WPROWADZENIE Zawór szybkozamykający LA lub wyłącznik ciśnieniowy to urządzenia zabezpieczające, które można zastosować wraz z urządzeniami regulacyjnymi do wszystkich reduktorów ciśnienia z serii DIVAL oraz do zaworów szybkozamykających (odcinających) DILOCK. Zadaniem zaworów szybkozamykających (odcinających) jest przerwanie przepływu gazu z użyciem zawieradła zewnętrznego w sytuacji niebezpiecznej. Punkt odczytu ciśnienia znajduje się za reduktorem lub zaworem szybkozamykającym (odcinającym). Znajdują one zastosowanie w instalacjach gazu ziemnego, gazu płynnego (LPG) lub innych gazów niekorodujących. CHARAKTERYSTYKA PODSTAWOWA - klasa temperaturowa: 2 (od -20 C do + 60 C) (od -68 F do +140 F) - ciśnienie maksymalne PS: 20 bar (290 Psi) - łatwe resetowanie przy wysokim ciśnieniu wlotowym - resetowanie ręczne (poza interwencją przy wzroście temperatury) - klapka zabezpieczająca na pokrywie do sprawdzania ew. uszkodzenia uszczelki - ciśnienie wlotowe (w kierunku do zaworu) mierzone jest przed urządzeniem - przycisk Test jest standardowym wyposażeniem modeli DIVAL 160 i 250 oraz 520 i możliwość montażu elektrycznego sygnalizatora kontaktowego potwierdzającego stan pracy urządzenia (na zamówienie). Urządzenie uruchamia się w następujących przypadkach: - WZROST CIŚNIENIA jeżeli ciśnienie kontrolowane przekracza wartość graniczną (kalibracji dokonuje się zewnętrznie zgodnie z przewidywanym zużyciem sprężyny) - SPADEK CIŚNIENIA jeżeli ciśnienie kontrolowane spada poniżej wartości granicznej (kalibracji dokonuje się zewnętrznie zgodnie z przewidywanym zużyciem sprężyny) - WZROST TEMPERATURY jeżeli temperatura zaworu przekracza 170/190 C (338/374 F). ZGODNIE Z DYREKTYWĄ 97/23/WE (dyrektywa PED) 12

13 WPROWADZENIE Zawór szybkozamykający LE lub wyłącznik ciśnieniowy to urządzenia zabezpieczające, które można zastosować wraz z urządzeniami regulacyjnymi do wszystkich reduktorów ciśnienia z serii DIVAL 500. Zadaniem zaworów szybkozamykających (odcinających) jest przerwanie przepływu gazu z użyciem zawieradła zewnętrznego w sytuacji niebezpiecznej. Punkt odczytu ciśnienia znajduje się za reduktorem lub zaworem szybkozamykającym (odcinającym). Znajdują one zastosowanie w instalacjach gazu ziemnego, gazu płynnego (LPG) lub innych gazów niekorodujących. CHARAKTERYSTYKA PODSTAWOWA - klasa temperaturowa: 2 (od -20 C do + 60 C) (od -68 F do +140 F) - ciśnienie maksymalne PS: 10 bar (145 Psi) - łatwe resetowanie przy wysokim ciśnieniu wlotowym - resetowanie ręczne (poza interwencją przy wzroście temperatury) - klapka zabezpieczająca na pokrywie do sprawdzania ew. uszkodzenia uszczelki - ciśnienie wlotowe (w kierunku do zaworu) mierzone jest przed urządzeniem Urządzenie uruchamia się w następujących przypadkach: - WZROST CIŚNIENIA jeżeli ciśnienie kontrolowane przekracza wartość graniczną (kalibracji dokonuje się zewnętrznie zgodnie z przewidywanym zużyciem sprężyny) - SPADEK CIŚNIENIA jeżeli ciśnienie kontrolowane spada poniżej wartości granicznej (kalibracji dokonuje się zewnętrznie zgodnie z przewidywanym zużyciem sprężyny). ZGODNIE Z DYREKTYWĄ 97/23/WE (dyrektywa PED) 13

14 14
