1 Opis Przerobki D-Box 2 Nokia, Philips i Sagem na Linux by zg0re W tym opisie sprobuje wytlumaczyc, jak przerobic D-Box2 na linuxa za pomoca nowej, ale wyprobowanej i dzialajacej metody. Metoda dziala na wszystkich D-Boxach, poza Nokia 2x Intel z Bmon 1.0 (jak stwierdzic czy masz takowego, patrz na dole strony 12). Procedura powinna trwac ok minut, jesli robisz to pierwszy raz. Zanim zaczniesz przeczytaj uwaznie caly opis i zobacz czy masz wszystko co jest potrzebne Hardware: - Oczywiscie D-Box 2 - Karta sieciowa, optymalnie 10 Mbit. Uzywajac karty 10/100 Mbit moga byc problemy. Karte powinna byc ustawiona na 10 Mbit, Half-Duplex - Najlepiej Kabel sieciowy Crossover. Mozna tez przez hub lub switch ale moga byc problemy - Kabel Nullmodem, zbudowany tak: Oczywiscie mozna tez kupic w sklepie z czesciami do komputera gotowy kabel (koszt ok zl) - Srubokret typu Torx, inaczej bedzie troche dluzej trwalo rozkrecenie boxu - Kawalek drutu, ok. 30 cm (obojetnie jaki) - ewentualnie troche tasmy klejacej 1

2 Software: - D-Box Bootmanager, do sciagniecia ze strony - Image Linuxa, do sciagniecia tu: Sa dwa rozne typy image do dbox2, neutrino i enigma. Sa to rozne szaty graficzne, jak np. Gnome i KDE. Dla poczatkujacych proponuje image z neutrino, bo jest prostszy w obsludze Ok jesli masz wszystko potrzebne, to mozemy isc dalej w przygotowaniach. Najpierw musisz sprawdzic jaki masz box. Tu sa obrazki jak pojedyncze modele wygladaja (jesli twoj box wyglada inaczej, poza kolorem, znaczy to ze nie masz D-Box2 i nie rob dalej, bo sobie mozesz zepsuc box!!!): D-Box 2 Nokia: 2

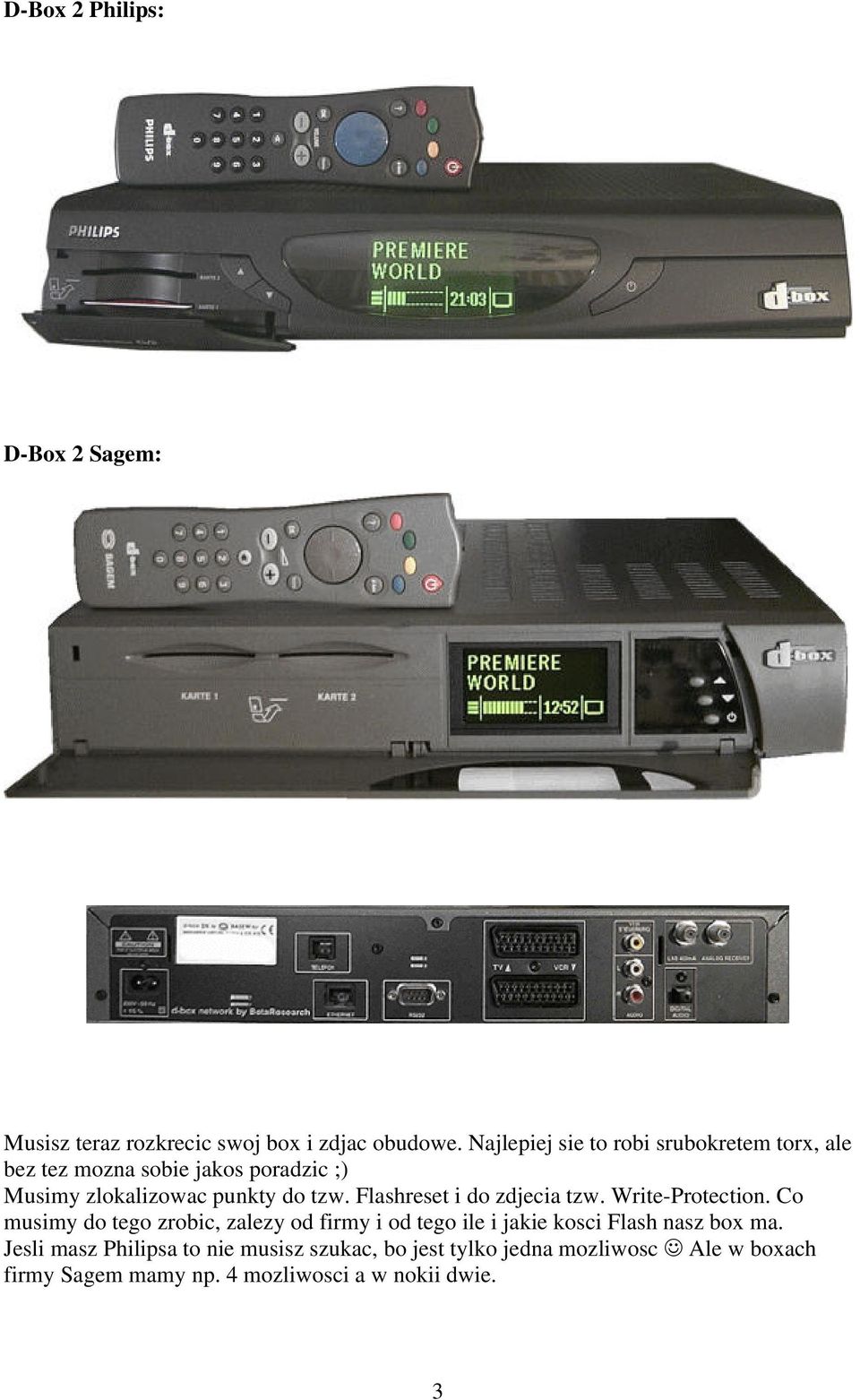

3 D-Box 2 Philips: D-Box 2 Sagem: Musisz teraz rozkrecic swoj box i zdjac obudowe. Najlepiej sie to robi srubokretem torx, ale bez tez mozna sobie jakos poradzic ;) Musimy zlokalizowac punkty do tzw. Flashreset i do zdjecia tzw. Write-Protection. Co musimy do tego zrobic, zalezy od firmy i od tego ile i jakie kosci Flash nasz box ma. Jesli masz Philipsa to nie musisz szukac, bo jest tylko jedna mozliwosc Ale w boxach firmy Sagem mamy np. 4 mozliwosci a w nokii dwie. 3

4 Tak wygladaja flashe Intela: a tak flashe firmy AMD: 4

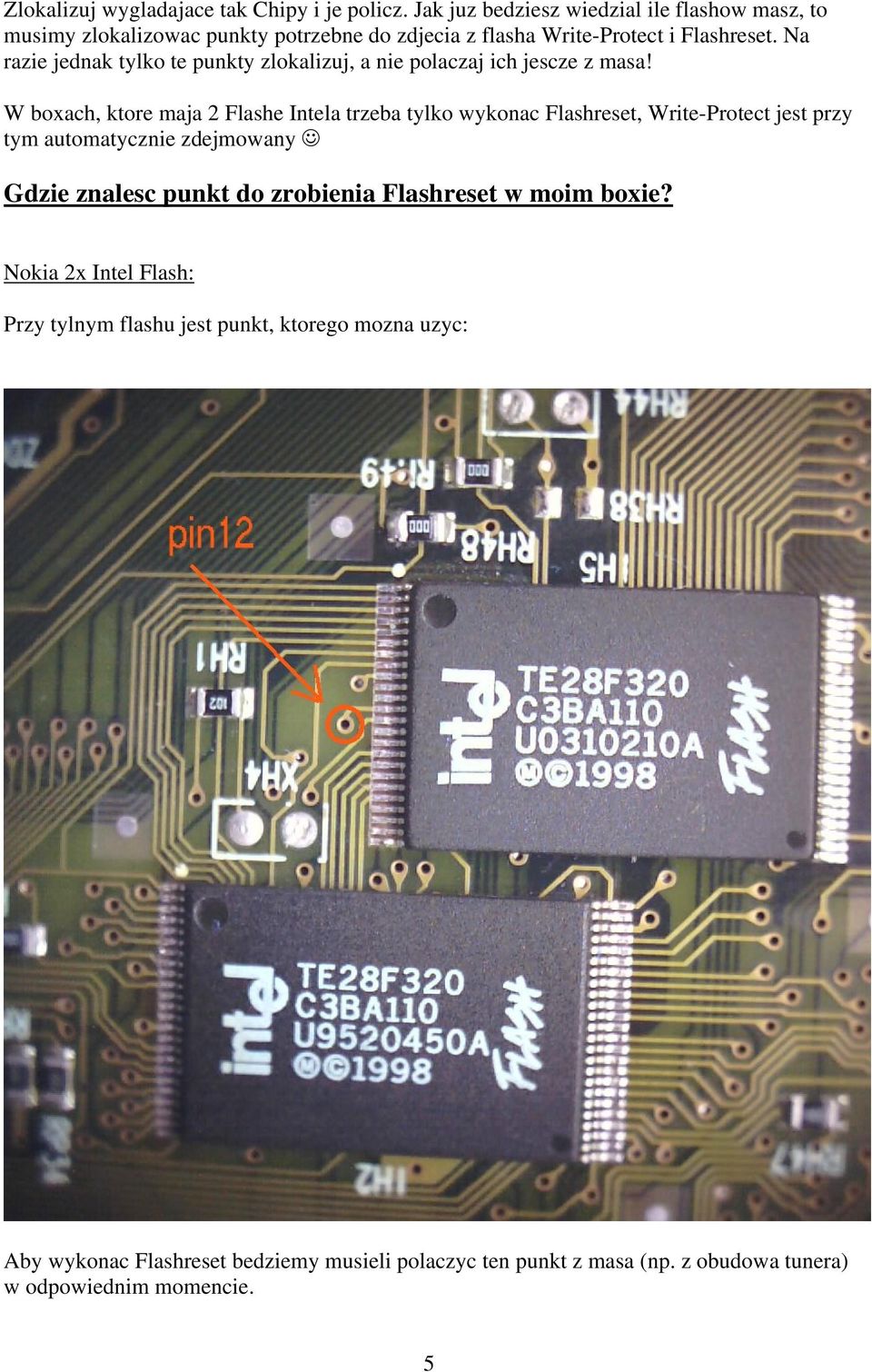

5 Zlokalizuj wygladajace tak Chipy i je policz. Jak juz bedziesz wiedzial ile flashow masz, to musimy zlokalizowac punkty potrzebne do zdjecia z flasha Write-Protect i Flashreset. Na razie jednak tylko te punkty zlokalizuj, a nie polaczaj ich jescze z masa! W boxach, ktore maja 2 Flashe Intela trzeba tylko wykonac Flashreset, Write-Protect jest przy tym automatycznie zdejmowany Gdzie znalesc punkt do zrobienia Flashreset w moim boxie? Nokia 2x Intel Flash: Przy tylnym flashu jest punkt, ktorego mozna uzyc: Aby wykonac Flashreset bedziemy musieli polaczyc ten punkt z masa (np. z obudowa tunera) w odpowiednim momencie. 5

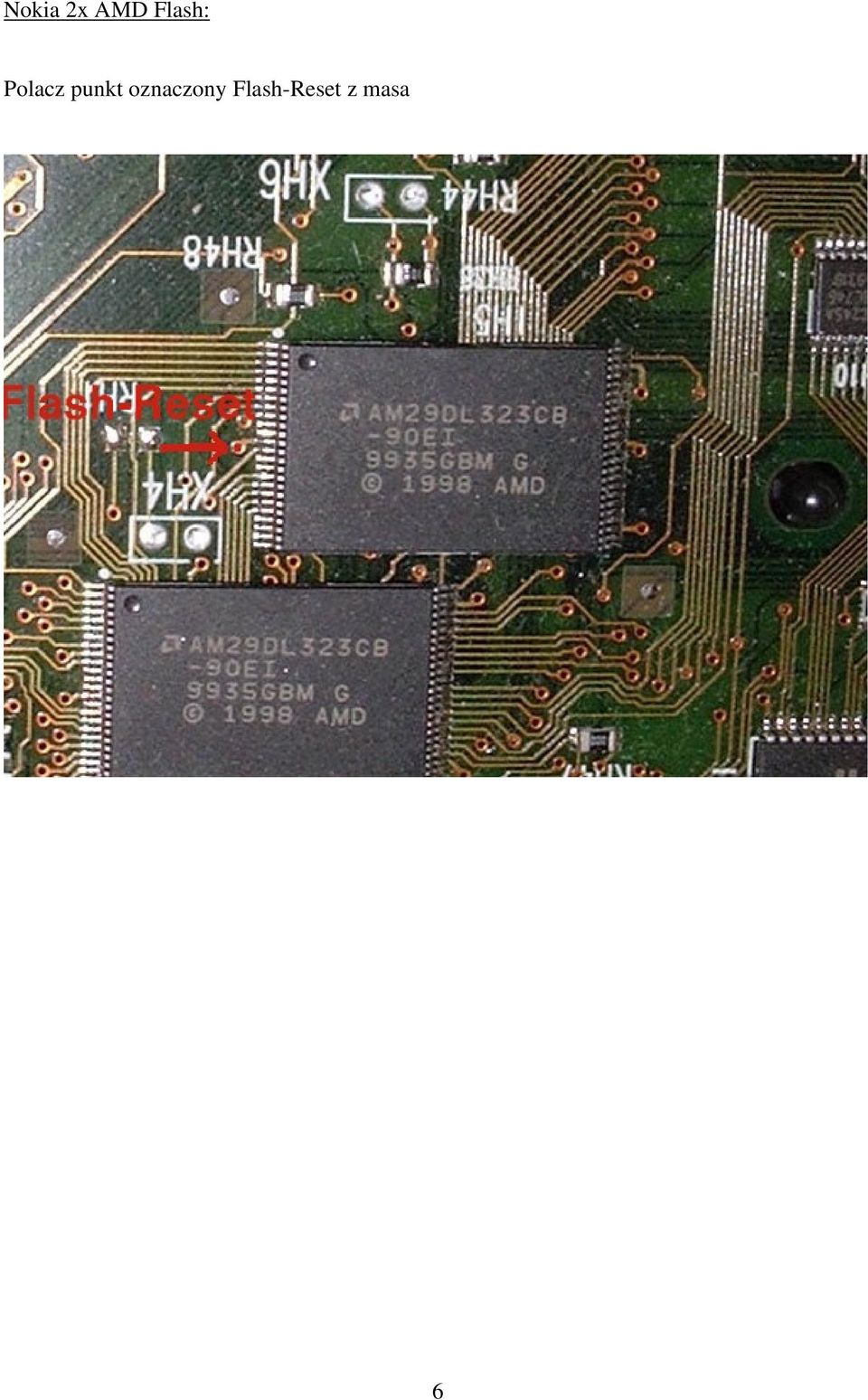

6 Nokia 2x AMD Flash: Polacz punkt oznaczony Flash-Reset z masa 6

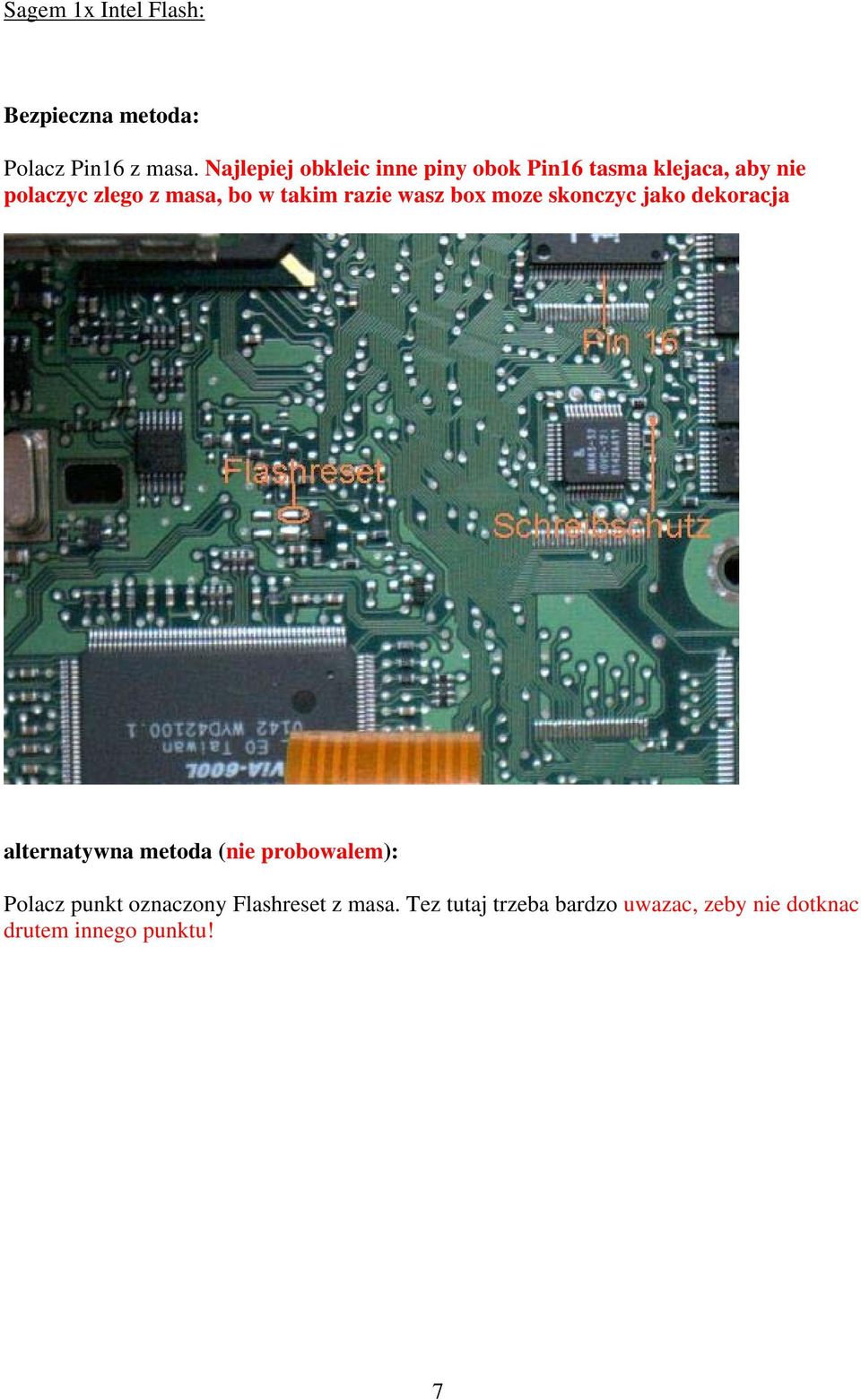

7 Sagem 1x Intel Flash: Bezpieczna metoda: Polacz Pin16 z masa. Najlepiej obkleic inne piny obok Pin16 tasma klejaca, aby nie polaczyc zlego z masa, bo w takim razie wasz box moze skonczyc jako dekoracja alternatywna metoda (nie probowalem): Polacz punkt oznaczony Flashreset z masa. Tez tutaj trzeba bardzo uwazac, zeby nie dotknac drutem innego punktu! 7

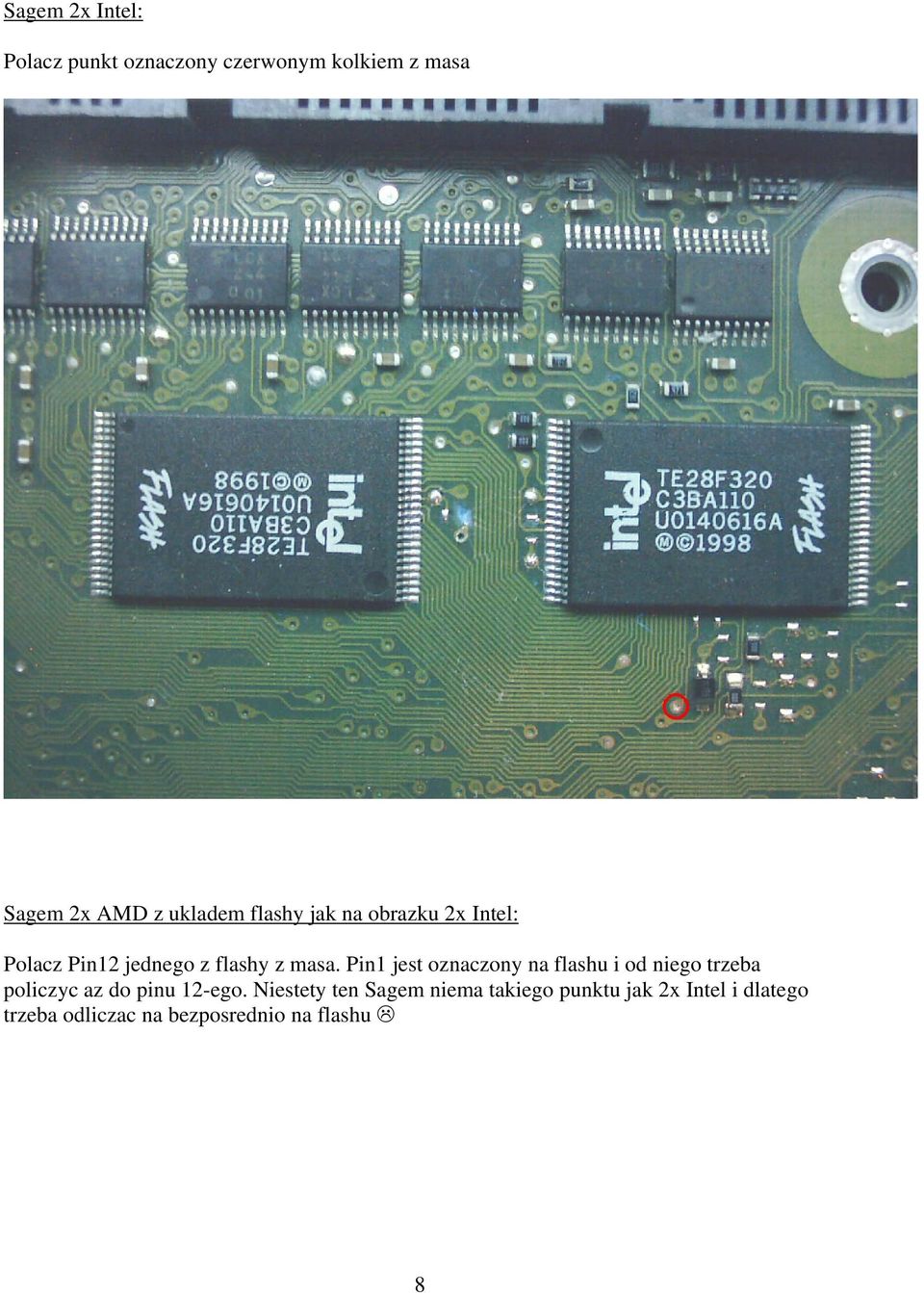

8 Sagem 2x Intel: Polacz punkt oznaczony czerwonym kolkiem z masa Sagem 2x AMD z ukladem flashy jak na obrazku 2x Intel: Polacz Pin12 jednego z flashy z masa. Pin1 jest oznaczony na flashu i od niego trzeba policzyc az do pinu 12-ego. Niestety ten Sagem niema takiego punktu jak 2x Intel i dlatego trzeba odliczac na bezposrednio na flashu 8

9 Sagem 2x AMD z ukladem jak 1x Intel: Polacz zaznaczony punkt z masa. Widok ogolny: 9

10 Widok detaliczny: Uwaga: Ten punkt dziala tylko przy tym typie boxu, 2x AMD w layoucie 1x Intel. Uzywaj tego tylko jesli jestes pewny ze masz wlasnie taki box! 10

11 Philips: Polacz zaznaczony punkt z masa 1. Wprowadzenie boxa w Debug-Mode Teraz juz wiesz gdzie na twoim boxie sie robi flashreset, takze mozemy wrescie zaczac Polacz D-Box z komputerem przez Kabel Nullmodem i przez Kabel sieciowy. Na komputerze wlacz program Dbox Bootmanager i ustaw go jak na obrazku na nastepnej stronie. IP jest zalezne od IP twojej karty sieciowej. Jesli ona ma np. IP to jako IP boxa ustaw xxx Ip musi sie roznic tylko w ostanim oktecie, inaczej bedzie ci wyskaczal blad i cala procedura nie bedzie dzialac (ten sam blad moze ci wyskakiwac jesli twoja karta sieciowa 10/100 Mbit nie wspolpracuje z boxem (najczesciej w tanich kartach tak jest, ja uzywam karty firma 3com i wszystko jest ok) 11

12 Teraz wloz box do pradu i poczekaj troche. Potem go zresetuj naciskajac strzalke do gory i guzik standby jednoczesnie. Pusc guzik standby a stralke do gory potrzymaj jescze troche, az na lcd pokaza sie liczby takiego rodzaju (zalezy od boxu co sie wyswietli): 01DD : mid (tutaj Nokia) DD: feid (Frontend) 10: Bmon wersja (tutaj 1.0) 081: FPrev. Rewizja softu w boxie 16: Ram internal (tutaj 16MB) 16: Ram external (tutaj 16MB) 08: Flash (tutaj 8MB) Uwaga: Jesli bedziesz mial dokladnie takie liczby jak tu, tzn. masz Nokie z 2x Intel i Bmon 1.0 to nie rob dalej ta metoda!!! Te boxy nie znaja jednej komendy i nieda sie ich przerobic ta metoda. Mozesz uzyc mojego starego opisu do nokii. 12

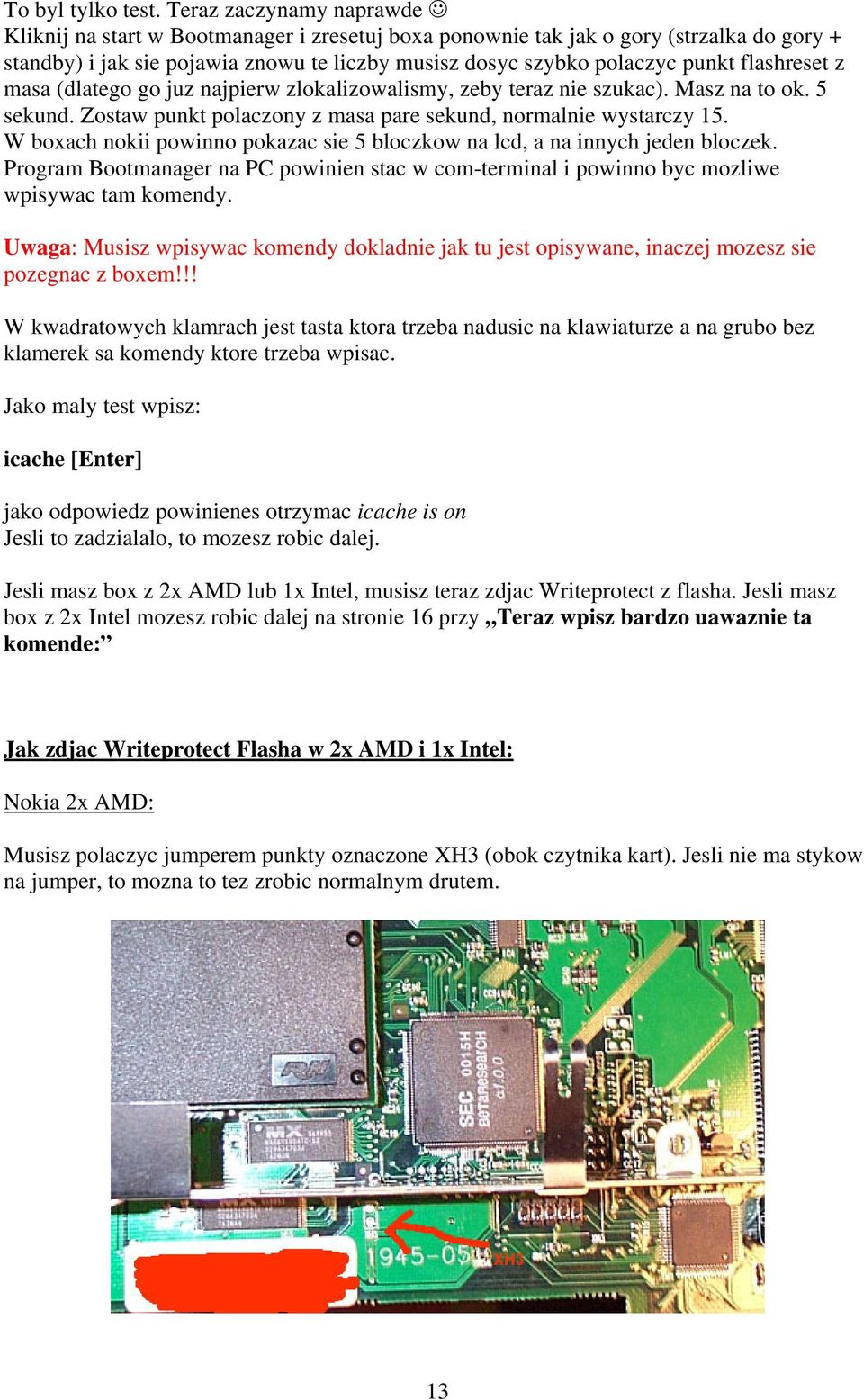

13 To byl tylko test. Teraz zaczynamy naprawde Kliknij na start w Bootmanager i zresetuj boxa ponownie tak jak o gory (strzalka do gory + standby) i jak sie pojawia znowu te liczby musisz dosyc szybko polaczyc punkt flashreset z masa (dlatego go juz najpierw zlokalizowalismy, zeby teraz nie szukac). Masz na to ok. 5 sekund. Zostaw punkt polaczony z masa pare sekund, normalnie wystarczy 15. W boxach nokii powinno pokazac sie 5 bloczkow na lcd, a na innych jeden bloczek. Program Bootmanager na PC powinien stac w com-terminal i powinno byc mozliwe wpisywac tam komendy. Uwaga: Musisz wpisywac komendy dokladnie jak tu jest opisywane, inaczej mozesz sie pozegnac z boxem!!! W kwadratowych klamrach jest tasta ktora trzeba nadusic na klawiaturze a na grubo bez klamerek sa komendy ktore trzeba wpisac. Jako maly test wpisz: icache [Enter] jako odpowiedz powinienes otrzymac icache is on Jesli to zadzialalo, to mozesz robic dalej. Jesli masz box z 2x AMD lub 1x Intel, musisz teraz zdjac Writeprotect z flasha. Jesli masz box z 2x Intel mozesz robic dalej na stronie 16 przy Teraz wpisz bardzo uawaznie ta komende: Jak zdjac Writeprotect Flasha w 2x AMD i 1x Intel: Nokia 2x AMD: Musisz polaczyc jumperem punkty oznaczone XH3 (obok czytnika kart). Jesli nie ma stykow na jumper, to mozna to tez zrobic normalnym drutem. 13

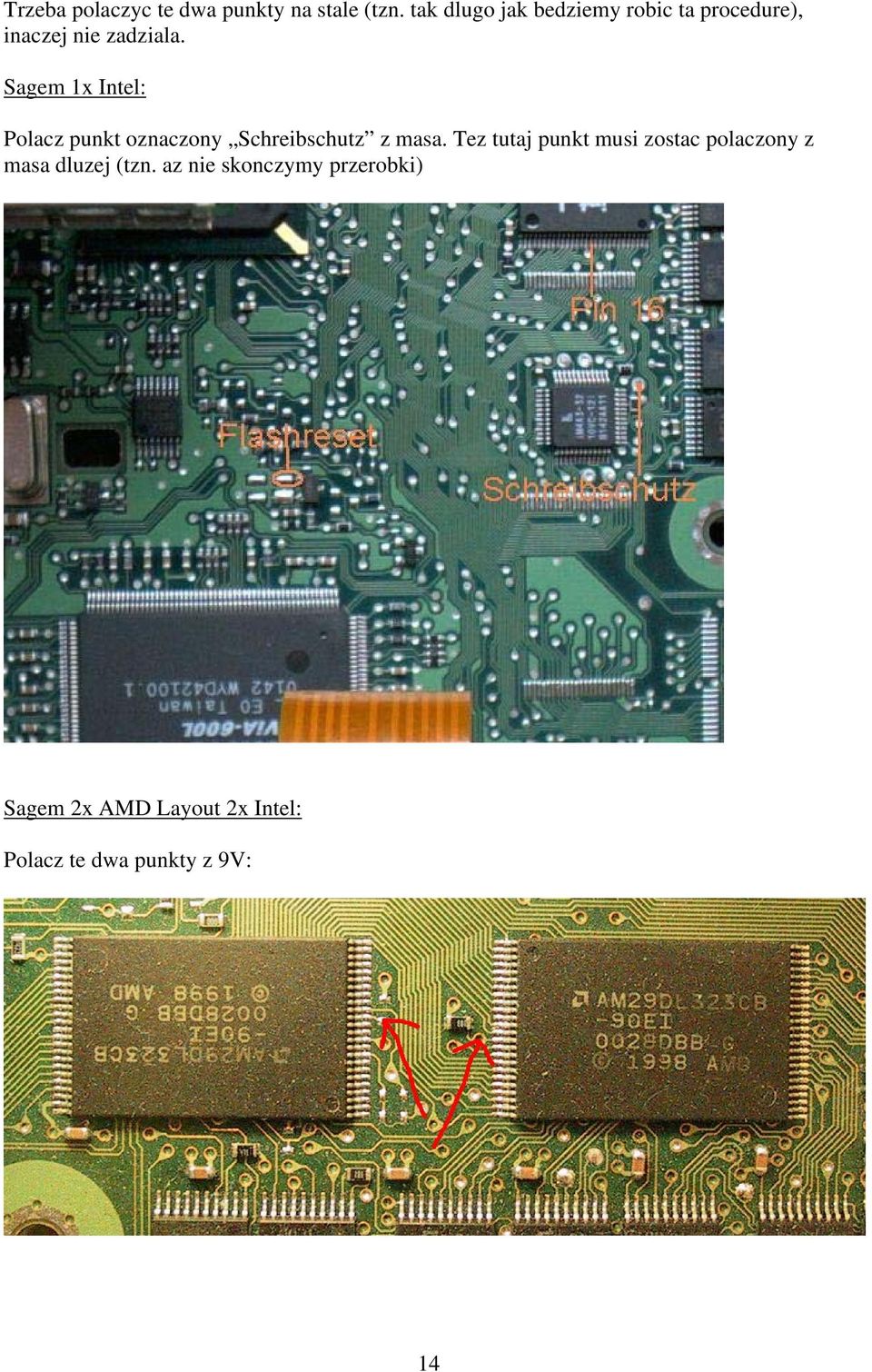

14 Trzeba polaczyc te dwa punkty na stale (tzn. tak dlugo jak bedziemy robic ta procedure), inaczej nie zadziala. Sagem 1x Intel: Polacz punkt oznaczony Schreibschutz z masa. Tez tutaj punkt musi zostac polaczony z masa dluzej (tzn. az nie skonczymy przerobki) Sagem 2x AMD Layout 2x Intel: Polacz te dwa punkty z 9V: 14

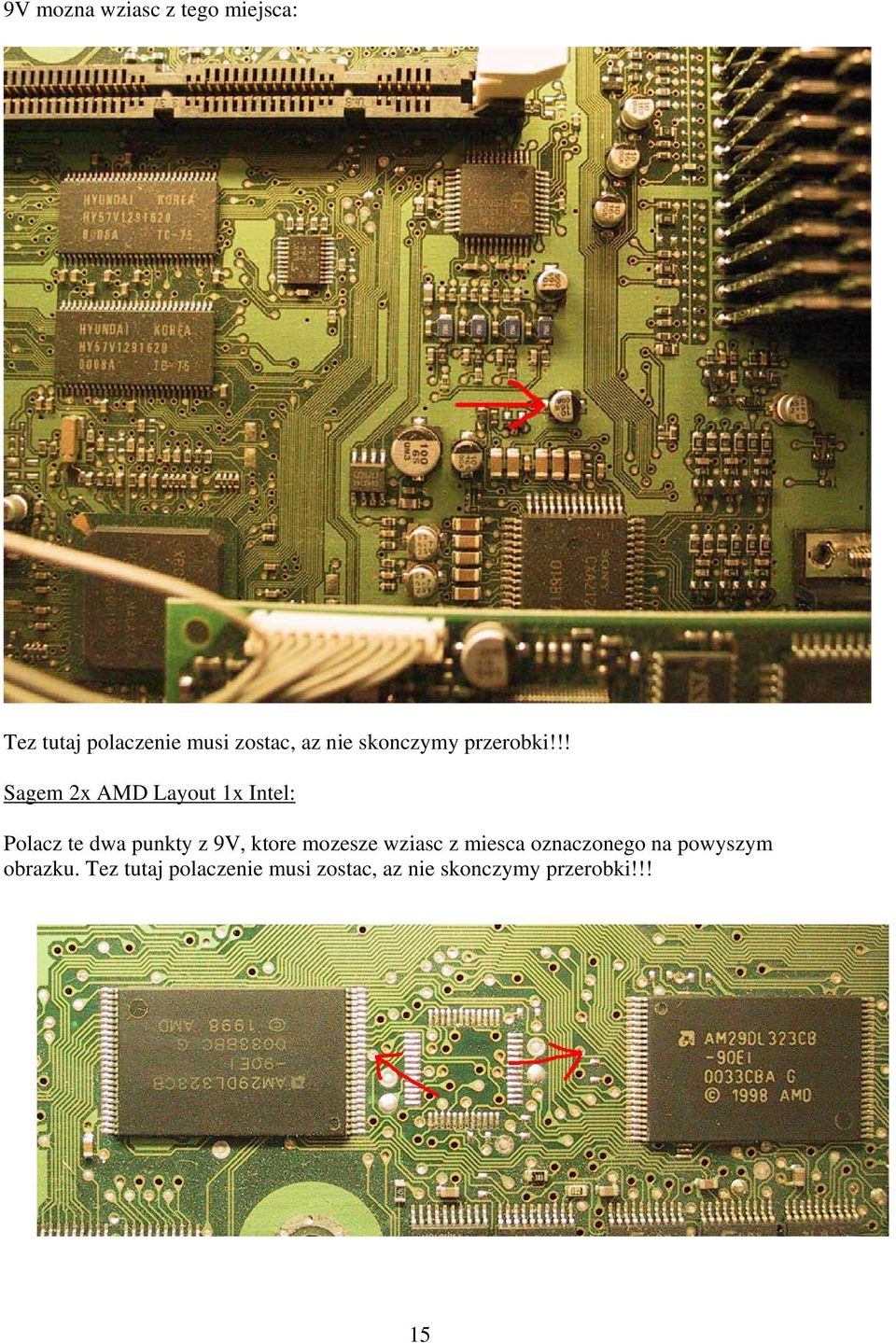

15 9V mozna wziasc z tego miejsca: Tez tutaj polaczenie musi zostac, az nie skonczymy przerobki!!! Sagem 2x AMD Layout 1x Intel: Polacz te dwa punkty z 9V, ktore mozesze wziasc z miesca oznaczonego na powyszym obrazku. Tez tutaj polaczenie musi zostac, az nie skonczymy przerobki!!! 15

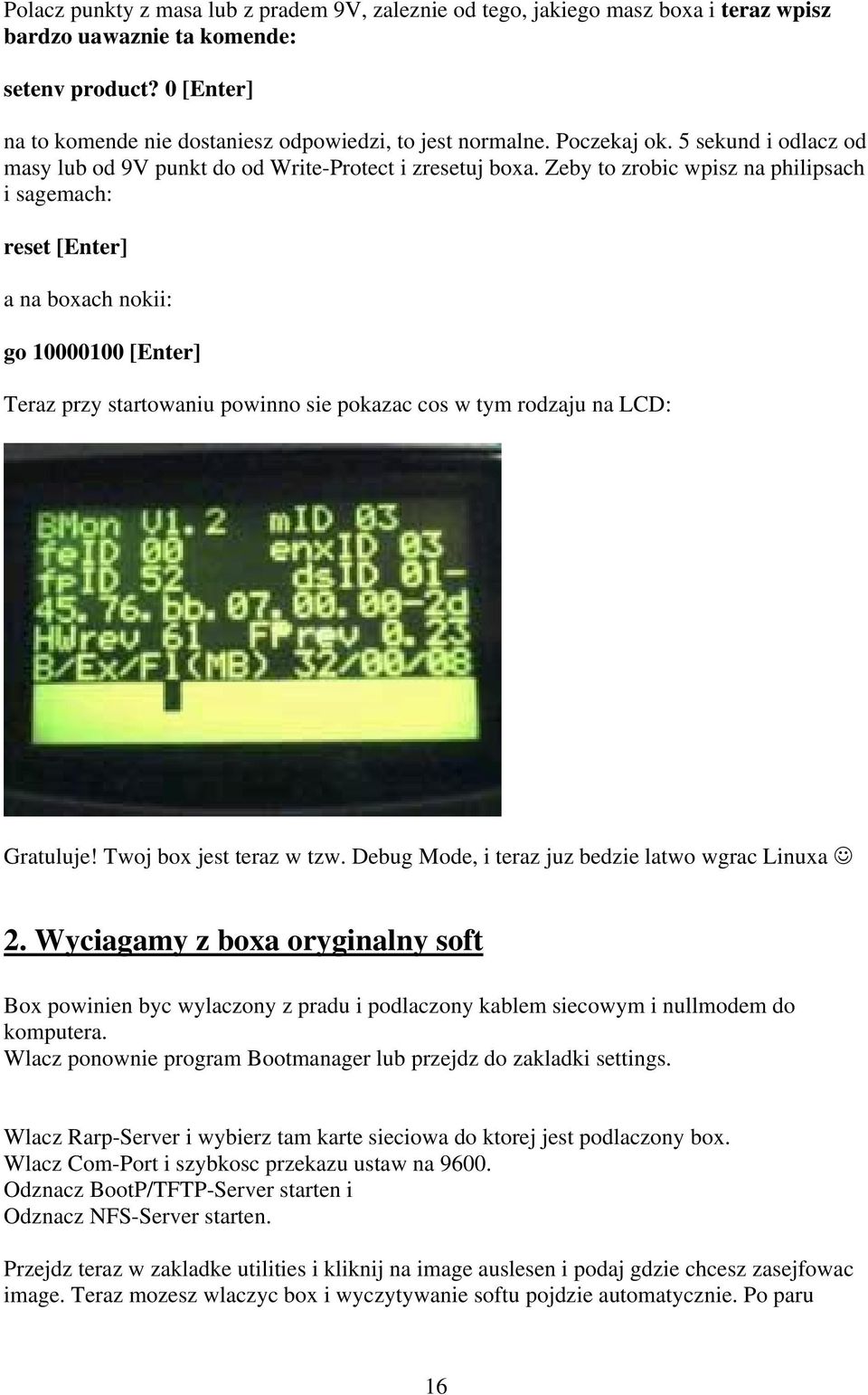

16 Polacz punkty z masa lub z pradem 9V, zaleznie od tego, jakiego masz boxa i teraz wpisz bardzo uawaznie ta komende: setenv product? 0 [Enter] na to komende nie dostaniesz odpowiedzi, to jest normalne. Poczekaj ok. 5 sekund i odlacz od masy lub od 9V punkt do od Write-Protect i zresetuj boxa. Zeby to zrobic wpisz na philipsach i sagemach: reset [Enter] a na boxach nokii: go [Enter] Teraz przy startowaniu powinno sie pokazac cos w tym rodzaju na LCD: Gratuluje! Twoj box jest teraz w tzw. Debug Mode, i teraz juz bedzie latwo wgrac Linuxa 2. Wyciagamy z boxa oryginalny soft Box powinien byc wylaczony z pradu i podlaczony kablem siecowym i nullmodem do komputera. Wlacz ponownie program Bootmanager lub przejdz do zakladki settings. Wlacz Rarp-Server i wybierz tam karte sieciowa do ktorej jest podlaczony box. Wlacz Com-Port i szybkosc przekazu ustaw na Odznacz BootP/TFTP-Server starten i Odznacz NFS-Server starten. Przejdz teraz w zakladke utilities i kliknij na image auslesen i podaj gdzie chcesz zasejfowac image. Teraz mozesz wlaczyc box i wyczytywanie softu pojdzie automatycznie. Po paru 16

17 minutach pokaze sie komunikat ze soft zostal wyczytany poprawnie (w terminalu com moga sie pojawiac bledy, ale jak bedzie komunikat ze soft zostal wyczytany, to wszystko jest ok) Ten plik.img powinno sie najlepiej skopiowac na cd zeby nie zginal, bo bedzie on potrzebny jesli sie zdeydujemy wgrac spowrotem oryginalny soft. 3. Wgrywamy Linuxa!!! Wylaczamy D-Box z pradu i w programie Bootmanager przechodzimy do settings. Tam podajemy IP tak jak poprzednio, tzn. pasujace do naszej karty sieciowej. Jesli karta ma np to wpisujemy xxx, przy czym xxx moze byc liczba od 1 do 255 to jest obojetne (oczywiscie nie moze byc takie same ip jak w karcie sieciowej), oby pierwsze trzy oktety pasowaly do nazej karty sieciowej. RARP-Server Starten dajemy na tak i wybieramy odpowiednia karte sieciowa. Com-Port öffnen dajemy na tak i szybkosc ustawiamy na BootP/TFTP-Server starten dajemy na nie, program to samemu ustawi. NFS-Server dajemy na tak, i podajemy jakis katalog, ktory eksystuje na naszym hdd inaczej bedzie blad. Teraz wchodzimy w utilities i dajemy image flashen. Wybieramy image, ktory na poczatku sciagnelismy (oczywiscie plik rozpakowany) i klikamy w nastepnym okienku na ok. Jak teraz wlozymy box do pradu, zacznie on automatycznie flashowanie (jesli nie mamy problemow z nasza karta sieciowa!!!) Po najwyzej 4-5 minutach pokaze sie nowe okienko ze wszystko poszlo dobrze. Klikamy na ok, startujemy na nowo box i juz mamy Linuxa Cala procedura opisanu w tym dokumencie zostala przeze mnie przeprowadzona z sukcesem na roznych boxach z sukcesem i nie bylo nigdy wiekszych problemow. Ale oczywiscie nie biore na siebie odpowiedzialnosci ze u was bedzie dzialac i co wazniejsze, ze nie stanie sie nic wazemu d-box. Jednak takie problemy powinny wystapic tylko w przypadku bledow z waszej strony (np. polaczenie zlych punktow z masa itd.) Podziekowania dla grupy D.O.P.S.C., MHC, AlexW, zor, Dietmar H. I wielu innych, o ktorach teraz moze zapomnialem by zg0re 17
